Принцип работы делителя напряжения

Делитель напряжения — это простая электрическая схема, позволяющая получить напряжение меньшей величины из большего входного напряжения. Принцип работы делителя напряжения основан на падении напряжения на последовательно соединенных резисторах.

Простейший делитель напряжения состоит из двух резисторов R1 и R2, соединенных последовательно. Входное напряжение Uвх прикладывается к обоим резисторам, а выходное напряжение Uвых снимается с резистора R2.

Как работает такой делитель напряжения.

• При протекании тока через последовательно соединенные резисторы R1 и R2 на них происходит падение напряжения.
• Падение напряжения на каждом резисторе пропорционально его сопротивлению.
• Выходное напряжение Uвых снимается с резистора R2 и равно падению напряжения на нем.
• Таким образом, изменяя соотношение сопротивлений R1 и R2, можно получить нужное выходное напряжение, которое будет меньше входного.

Формула расчета делителя напряжения

Для расчета выходного напряжения делителя используется следующая формула:

Uвых = Uвх * R2 / (R1 + R2)

Где:

• Uвых — выходное напряжение
• Uвх — входное напряжение
• R1, R2 — сопротивления резисторов

Эта формула позволяет рассчитать выходное напряжение при известных входном напряжении и сопротивлениях резисторов. Также по ней можно подобрать номиналы резисторов для получения нужного выходного напряжения.

Виды делителей напряжения

Помимо простейшего резистивного делителя из двух резисторов, существуют и другие виды делителей напряжения:

1. Потенциометрический делитель

Использует переменный резистор (потенциометр) для плавной регулировки выходного напряжения. Широко применяется в регуляторах громкости, яркости и т.п.

2. Емкостной делитель

Вместо резисторов использует конденсаторы. Применяется в цепях переменного тока для получения сдвига фаз.

3. Индуктивный делитель

Использует катушки индуктивности. Также применяется в цепях переменного тока.

4. Трансформаторный делитель

Использует трансформатор для понижения напряжения. Часто применяется в блоках питания.

Применение делителей напряжения

Делители напряжения широко используются в электронике и электротехнике для решения различных задач:

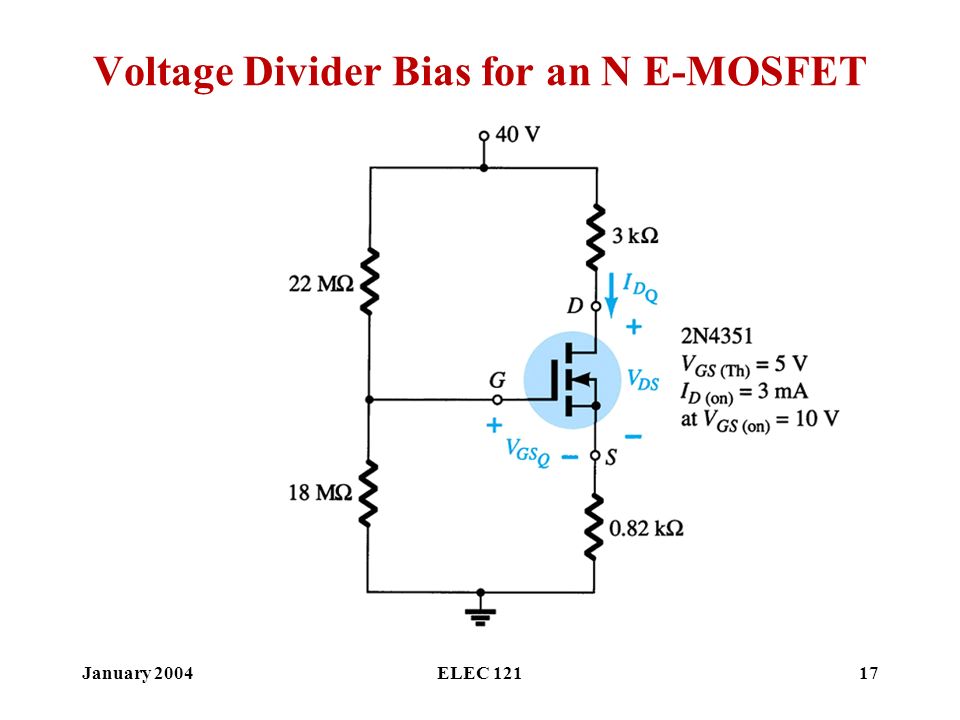

1. Создание опорных напряжений

Делители напряжения позволяют получить стабильные опорные напряжения для питания различных узлов электронных схем.

2. Согласование уровней сигналов

С помощью делителей согласуют уровни сигналов между различными устройствами и узлами схем.

3. Измерение напряжений

Делители используются в измерительных приборах для расширения пределов измерения напряжения.

4. Регулировка параметров

Потенциометрические делители применяются для регулировки громкости, яркости, контрастности и других параметров.

Как правильно рассчитать делитель напряжения

Для корректного расчета делителя напряжения необходимо учитывать следующие моменты:

1. Определить требуемое выходное напряжение

Исходя из задачи, нужно четко определить, какое выходное напряжение требуется получить.

2. Учесть входное напряжение

Необходимо знать точное значение входного напряжения, которое будет подаваться на делитель.

3. Рассчитать соотношение резисторов

По формуле делителя напряжения рассчитать необходимое соотношение сопротивлений R1 и R2.

4. Выбрать номиналы резисторов

Подобрать ближайшие стандартные номиналы резисторов, обеспечивающие нужное соотношение.

5. Учесть мощность резисторов

Рассчитать мощность, выделяемую на резисторах, и выбрать компоненты с соответствующей допустимой мощностью рассеивания.

Как выбрать резисторы для делителя напряжения

При выборе резисторов для делителя напряжения следует учитывать следующие факторы:

1. Точность

Для получения точного выходного напряжения необходимо использовать резисторы с малым допуском (1% и менее).

2. Температурная стабильность

Выбирать резисторы с низким температурным коэффициентом сопротивления для стабильной работы.

3. Мощность

Резисторы должны выдерживать рассеиваемую на них мощность с запасом в 2-3 раза.

4. Номинальное напряжение

Максимальное рабочее напряжение резисторов должно превышать входное напряжение делителя.

5. Тип резисторов

Для прецизионных делителей рекомендуется использовать металлопленочные или проволочные резисторы.

Особенности применения делителей напряжения

При использовании делителей напряжения важно учитывать некоторые особенности:

1. Нагрузка делителя

Подключение нагрузки к выходу делителя изменяет его характеристики. Чем меньше сопротивление нагрузки, тем сильнее влияние.

2. Температурный дрейф

Изменение температуры влияет на сопротивление резисторов, что приводит к дрейфу выходного напряжения делителя.

3. Паразитные емкости

На высоких частотах паразитные емкости резисторов могут влиять на работу делителя.

4. Шумы

Тепловые шумы резисторов могут быть критичны в высокочувствительных схемах.

Альтернативы делителю напряжения

В некоторых случаях вместо делителя напряжения могут использоваться другие решения:

1. Стабилизаторы напряжения

Обеспечивают более стабильное выходное напряжение при изменении входного и нагрузки.

2. DC-DC преобразователи

Позволяют получить выходное напряжение выше или ниже входного с высоким КПД.

3. Параметрические стабилизаторы

Используют нелинейные элементы (стабилитроны) для стабилизации напряжения.

4. Трансформаторы

Применяются для гальванической развязки и преобразования напряжения переменного тока.

Таким образом, делители напряжения являются простым и эффективным инструментом для получения нужного напряжения в электронных схемах. Правильный расчет и выбор компонентов позволяет создавать надежные и точные делители для различных применений.

КМБ: Делитель напряжения — Расчет делителя напряжения

Делитель напряжения позволяет получить меньшее напряжение из большего, напряжение может быть как постоянным, так и переменным.

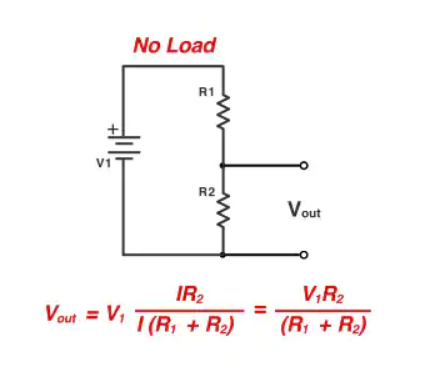

Рис. 1. Схема простейшего делителя напряжения

Простейшая схема делителя напряжения содержит минимум два сопротивления. Если величины сопротивлений одинаковы, то согласно закону Ома, на выходе делителя будет получено напряжение, в два раза меньшее, чем на входе, так как падение напряжений на резисторах будет одинаковым. Для других случаев величина падения напряжений на резисторах делителя определяется по формулам

U_R1 = I*R1; U_R2 = I*R2       (1)

где U_R1, U_R2 — падения напряжения на резисторах R1 и R2 соответственно, I — ток в цепи. В схемах делителей выходное напряжение обычно снимают с нижнего по схеме резистора.

Сумма падений напряжений U_R1, U_R2 на резисторах равна напряжению источника питания. Ток в цепи будет равен напряжению источника питания, делённому на сумму сопротивлений резисторов R1 и R2:

I = U_пит / (R1 + R2)       (2)

Рассмотрим практическую схему делителя постоянного напряжения (рис.2)

Рис. 2. Делитель постоянного напряжения.

Ток, протекающий в этой схеме, согласно формуле (2) будет равен

I = 10 / (10000+40000) = 0,0002 А = 0,2 мА.

Тогда согласно формуле (1) падение напряжения на резисторах делителя напряжения будет равно:

U_R1 = 0,0002*10000 = 2 В;
U_R2 = 0,0002*40000 = 8 В.

Если из формулы (1) вывести ток:

I = U_R1 / R1       (3)

И подставить его значение в формулу (2), то получится универсальная формула для расчёта делителя напряжения:

U_R1 / R1 = U_пит / (R1 + R2)

Откуда

U_R1 = U_пит * R1 / (R1 + R2)       (4)

Подставляя значения напряжения и сопротивлений в формулу (4), получим величину напряжения на резисторе R1:

U_R1 = 10 * 10000 / (10000+40000) = 2 В,

и на резисторе R2:

U_R2 = 10 * 40000 / (10000+40000) = 8 В.

В вышеприведённой схеме делителя напряжения (рис. 2) были использованы активные элементы — резисторы, и питание схемы осуществлялось постоянным напряжением (хотя схему можно питать и переменным током). Делитель напряжения может содержать так же и реактивные компоненты (конденсаторы, катушки индуктивности), но в этом случае для нормальной работы потребуется питание синусоидальным током (рис. 3).

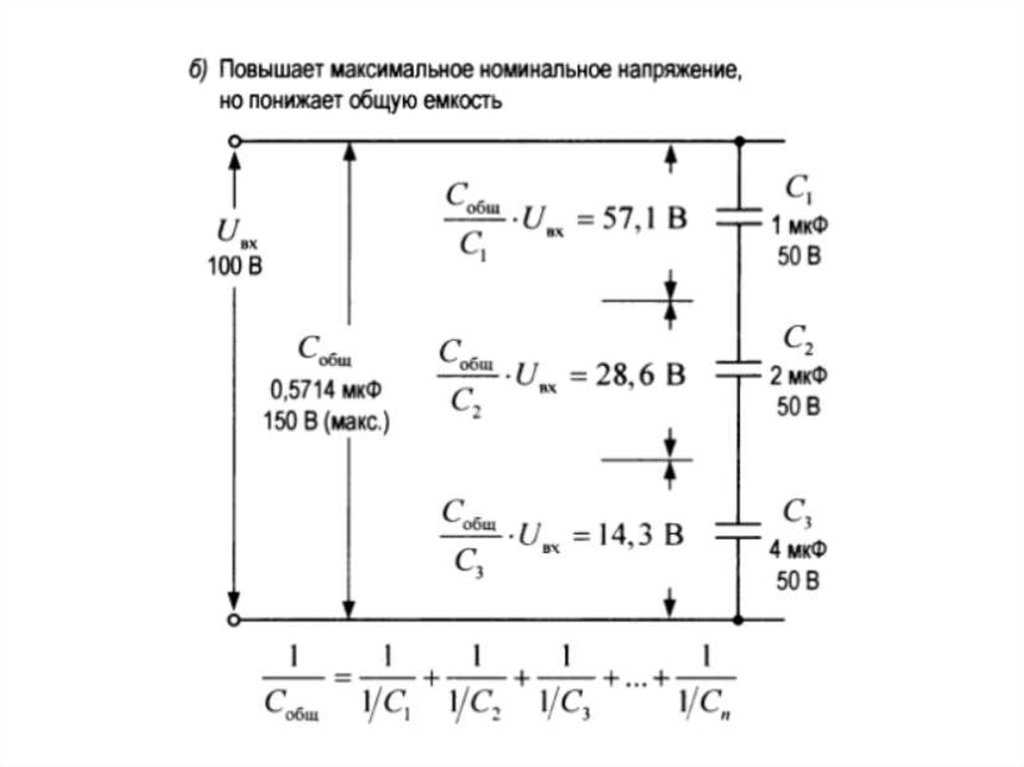

Рис. 3. Ёмкостный делитель напряжения в цепи переменного тока.

Изображённый на рисунке 3 ёмкостный делитель напряжения работает аналогично резистивному делителю, но рассчитывается несколько иначе, поскольку реактивное сопротивление конденсаторов обратно пропорционально их ёмкости:

R_c = 1/(2 * π * f * C)

Здесь R_c — реактивное сопротивление конденсатора;
π — число Пи = 3,14159…;
f — частота синусоидального напряжения, Гц;
C — ёмкость конденсатора, Фарад.

То есть чем больше ёмкость конденсатора, тем меньше его сопротивление, и следовательно в схеме делителя напряжения на конденсаторе с большей ёмкостью падение напряжения будет меньше, чем на конденсаторе с меньшей ёмкостью. Следовательно, формула (4) для ёмкостного делителя напряжения примет следующий вид:

U_С1 = U_пит * С2 / (С1 + С2)       (5)

U_С1 = 10 * 40*10^-9 / (10*10^-9+40*10^-9) = 8 В,
U_С2 = 10 * 10*10^-9 / (10*10^-9+40*10^-9) = 2 В.

Индуктивный делитель напряжения (рис. 4.) так же как и ёмкостный требует для своей работы синусоидальное питающее напряжение.

Рис. 4. Индуктивный делитель напряжения в цепи переменного тока.

Поскольку реактивное сопротивление катушки индуктивности в цепи переменного тока пропорционально номиналу катушки:

R_L = 2 * π * f * L

Здесь R_c — реактивное сопротивление катушки индуктивности;
π — число Пи = 3,14159…;
f — частота синусоидального напряжения, Гц;
L — индуктивность катушки, Генри.

То следовательно и формула для расчёта индуктивного делителя напряжения будет точно такой же, как и формула для расчёта резистивного делителя напряжения (4), где вместо сопротивлений будут использоваться индуктивности:

U_L1 = U_пит * L1 / (L1 + L2)       (6)

Подставив в эту формулу параметры элементов из рисунка 4, получим:

U_L1 = 10 * 10*10^-6 / (10*10^-6+40*10^-6) = 2 В,
U_L2 = 10 * 40*10^-6 / (10*10^-6+40*10^-6) = 8 В.

В заключении следует отметить, что во всех расчётах величина нагрузки была принята равной бесконечности, поэтому полученные значения верны при работе рассмотренных делителей на сопротивление нагрузки, во много раз большее, чем величина собственных сопротивлений.

Расчет делителя напряжения на резисторах

Для уменьшения значения входного питающего напряжения используют делитель напряжения на резисторах. В нём, выходное напряжение Uвых зависит от значения входного питающего напряжения Uвх и значения сопротивления резисторов. Делитель напряжения — наиболее часто применяемое соединение резисторов. Например, переменный резистор, используемый в качестве регулятора громкости Ваших компьютерных колонок, является делителем напряжения с изменяемыми сопротивлениями плеч, где он выполняет роль ограничителя амплитуды входного сигнала.

Поиск данных по Вашему запросу:

Расчет делителя напряжения на резисторах

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор
• Делитель напряжения на резисторах расчет
• Делитель напряжения: схема и расчёт
• Калькулятор для расчета делителя напряжения
• Калькулятор расчета делителя напряжения
• Делитель напряжения на резисторах: формула расчета, калькулятор
• Делитель напряжения на резисторах
• Делитель напряжения
• Резисторный делитель напряжения
• Он-лайн калькуляторы для радиолюбителя

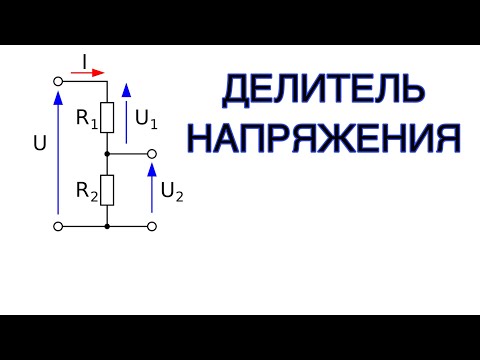

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Куда уходят вольты? «Фокус» с делителем напряжения

Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор

Делитель напряжения — это простой и удобный способ получить нужное напряжение в определенной точке схемы. Он используется в цепях обратной связи для измерения выходных параметров, когда на выходе десятки вольт, а измерительный вход микросхемы рассчитан на единицы или доли вольт и во множестве других целей. Простейший вариант строится на резисторах их может быть 2 и больше. Давайте разберемся как рассчитать данный элемент цепи. Можно сделать это вручную или использовать следующий онлайн калькулятор, который выполняет расчет делителя напряжения на резисторах:.

Главное, что нельзя забывать, так это то, что ток делителя должен быть на 1 и более порядков выше, чем входной ток нагрузки. Это нужно, чтобы минимизировать просадки напряжения и сохранить стабильность выходных параметров.

После этого приступайте к расчетам по току и напряжению. Нам известно R общее при заданном I, входное напряжение и сколько нам нужно получить на выходе. Рассчитываем сопротивления:.

Если нужно определить параметры цепочки по известным сопротивлениям и входному напряжению — рассчитывают выходное по формуле:. Это основной метод расчета резистивного делителя, бывает еще и емкостной или индуктивный. В этом случае вместо сопротивления активного R в расчетах фигурирует сопротивление реактивное Xc или Xl. Для регулировки выходного напряжения резисторного делителя вместо нижнего сопротивления устанавливают подстроечный или переменный резистор.

Расчеты при этом ничем не отличаются — в них используют максимальное значение на переменном резисторе. Также можно ограничить минимальное выходное напряжение, установив последовательно с переменным постоянное, тогда минимальное рассчитывается без учета переменника.

Такую схему удобно использовать, если у вас резисторы с большим допуском, а нужно получить точные выходные параметры. Вы можете сэкономить время, воспользовавшись онлайн калькулятором, в нем вы можете рассчитать номиналы элементов с учетом нужных выходного и входного напряжения. Использование калькулятора сэкономит ваше время, если нужно посчитать большую схему или вы запутались и не можете разобраться, как посчитать резистивный делитель с нагрузкой.

Учтите, что элементы нужно подбирать не только по номиналу, но и по мощности, потому что при большом токе потребления нагрузки, нужно рассчитывать схему на большие токи.

В результатах расчетов онлайн калькулятора будет указано, на сколько ватт нужен резистор. Ваш e-mail не будет опубликован. Вы здесь: Главная Калькуляторы. Автор: Александр Мясоедов. Калькулятор для расчета делителя напряжения. Опубликовано: Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Другие статьи по теме Расчет веса кабеля онлайн.

Делитель напряжения на резисторах расчет

Такие устройства применяют для создания нужного напряжения в определенном узле электрической схемы. Это необходимо для обеспечения функциональности регуляторов, фильтров, датчиков. С помощью представленных ниже сведений можно узнать, как рассчитать падение напряжения на резисторе самостоятельно и с применением автоматизированных калькуляторов. Наглядные примеры и квалифицированные рекомендации пригодятся на практике. Если взять первый пример из рис.

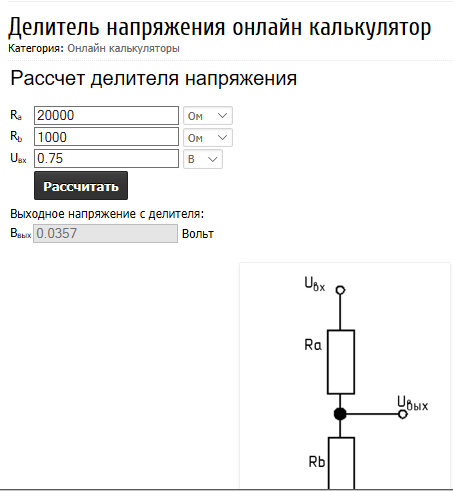

Онлайн-калькулятор, который позволяет выполнить расчет делителя напряжения на резисторах. Быстрый способ рассчитать.

Делитель напряжения: схема и расчёт

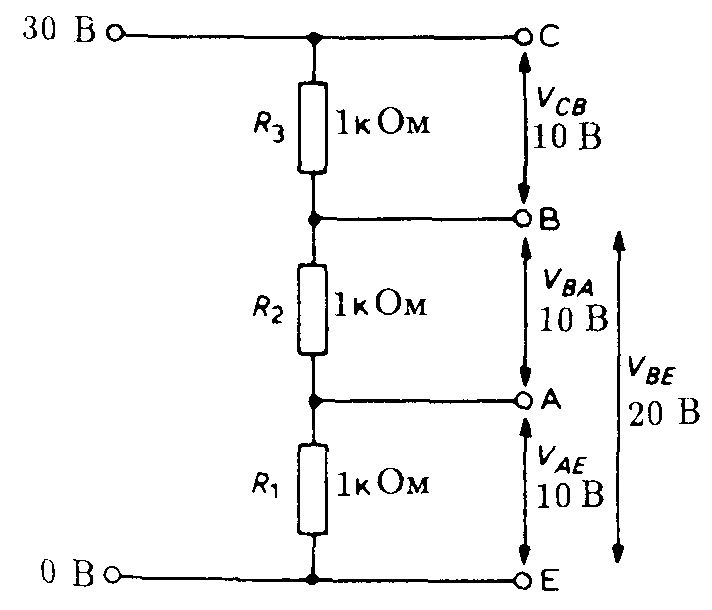

Делитель напряжения. В электротехнике очень часто применяются делители напряжения, работу которых можно рассмотреть, применяя правило распределения напряжений. На рисунке показаны схемы делителей напряжения, служащих для уменьшения заданного напряжения источника питания например, 4, 6, 12 или В до напряжения любого меньшего значения. Схемы делителей напряжения. В электрических электрических приборах, а также при проведении измерений иногда необходимо получить несколько напряжений определенного значения от одного источника. Делители напряжения часто и прежде всего в слаботочной технике называют потенциометрами. Изменяемое частичное напряжение получается при перемещении скользящего контакта реостата или другого типа резистора. Постоянное по значению частичное напряжение может быть получено посредством отпайки от резистора или же может сниматься с точки соединения двух отдельных резисторов. При помощи скользящего контакта можно плавно изменять необходимое для приемника с сопротивлением сопротивление нагрузки частичное напряжение, при этом скользящий контакт обеспечивает параллельное соединение сопротивлений, с которого снимается частичное напряжение. В составе делителя напряжения для получения фиксированного значения напряжения используют резисторы.

Калькулятор для расчета делителя напряжения

Используя только два резистора и входное напряжение, мы можем создать выходное напряжение, составляющее определенную часть от входного. Делитель напряжения является одной из наиболее фундаментальных схем в электронике. В вопросе изучения работы делителя напряжения следует отметить два основных момента — это сама схема и формула расчета. Схема делителя напряжения включает в себя входной источник напряжения и два резистора.

Код для вставки без рекламы с прямой ссылкой на сайт.

Калькулятор расчета делителя напряжения

В радиоэлектронике правило делителя напряжения является простым и важнейшим схемным принципом, используемым для того, чтобы на выходе иметь пониженное напряжение. Простейшим примером является резистивный делитель напряжения, состоящий из двух сопротивлений, включенных в схему последовательно с выводом между ними. Используя входное Uвх, можно получить Uвых, являющееся частью от Uвх. Очень эффективно его применение в электросхемах на постоянном токе и при относительно низких частотах, там, где частотный отклик требуется в широком диапазоне. Потенциальные делители часто размещаются непосредственно после ИП, чтобы обеспечить передачу необходимого сигнала в различные части схемы. Это правило применяют при расчетах электросхем, упрощающих решение.

Делитель напряжения на резисторах: формула расчета, калькулятор

В самом простейшем примере делитель напряжения построен на двух последовательно соединенных сопротивлений могут быть и конденсаторы обладающие реактивным сопротивлением при протекании переменного тока. С помощью такой схемы можно очень легко разделить «разделить» входное напряжение Uвх , и получить на выходе делителя — выходное U вых , которое меньше U вх. Для того чтобы хорошо понять суть лекции по электротехнике на тему «Делитель напряжения» рекомендую освежить в своей памяти законы Кирхгофа и что такое падение напряжения на участке цепи. Рассмотрим достаточно простую цепь из двух последовательно соединенных резисторов с разными номиналами сопротивлений. В соответствии с законом Ома если приложить к такой цепи напряжение, то его падение на обоих сопротивлениях будет также разным. Схема, на рисунке выше, и является самым простым делителем на резисторах.

Онлайн-калькулятор, который позволяет выполнить расчет делителя напряжения на резисторах. Быстрый способ рассчитать.

Делитель напряжения на резисторах

Расчет делителя напряжения на резисторах

Делитель напряжения позволяет получить пониженное напряжение. Рассмотрим, как работает делитель напряжения на резисторах и предоставим онлайн калькулятор делителя. Делитель напряжения на резисторах — это схема, позволяющая получить из высокого напряжения пониженное напряжение. Используя всего два резистора, мы можем создать любое выходное напряжение, составляющее меньшую часть от входного напряжения.

Делитель напряжения

В статье теория и примеры расчета параметров делителя напряжения. Так же резистивный делитель напряжения помогает измерить. В таком случае если: U1 — падение напряжения на участке R1, U — падение напряжения на всей цепи, R1 — сопротивление с которого снимают часть. Расчет делителя напряжения.

Делитель напряжения — это простой и удобный способ получить нужное напряжение в определенной точке схемы. Он используется в цепях обратной связи для измерения выходных параметров, когда на выходе десятки вольт, а измерительный вход микросхемы рассчитан на единицы или доли вольт и во множестве других целей.

Резисторный делитель напряжения

Схема делителя напряжения является простой, но в тоже время фундаментальной электросхемой, которая очень часто используется в электронике. Принцип работы ее прост: на входе подается более высокое входное напряжение и затем оно преобразуется в более низкое выходное напряжение с помощью пары резисторов. Формула расчета выходного напряжения основана на законе Ома и приведена ниже. Существует несколько обобщений, которые следует учитывать при использовании делителей напряжения. Это упрощения, которые упрощают оценку схемы деления напряжения. Это верно независимо от значений резисторов.

Он-лайн калькуляторы для радиолюбителя

Схема такого делителя предназначена для получения заданного выходного напряжения, которое будет ниже, чем входное. Например, источник напряжения 24 Вольта, в нужно получить 6 Вольт. Самым простым способом решить этот вопрос — это применить делитель напряжения, состоящий из двух споротивлний.

Делитель напряжения — нагруженный и разомкнутый Расчет дБ демпфирование вольт Цепь потенциометра импеданс демпфирующая подушка децибел дБ Сопротивление аттенюатора напряжения шунтирование согласование — sengpielaudio Sengpiel Berlin

Немецкая версия



● Calculations:    voltage divider or potentiometer ●
Loaded and open circuit (unloaded) − damping pad
Voltage drop at the voltage divider

Используемый браузер не поддерживает JavaScript. Вы увидите программу, но функция не будет работать.

Используя согласование импеданса или согласование мощности , вы делаете выходное сопротивление источника равным к входному сопротивлению нагрузки, к которой он в конечном счете подключен. Т-образные и H-образные прокладки используются в магнитоле . частотные (РЧ) цепи для ослабления сигнала (демпфирования). Применяется там, где максимальная энергия (мощность) передается между источником и нагрузкой. Затем Z источник = Z загрузка .   Но в звукозаписи (аудио), громкой связи и HiFi только импедансное мостовое соединение используется с: Z source << Z load or Z S << Z L или Z вне << Z в Выходное сопротивление источника всегда намного меньше входного сопротивления нагрузки. В этом случае никогда не пытайтесь рассчитать и использовать Т-образные и Н-образные схемы — лучше использовать делители напряжения. асимметричный симметричный   Исторические причины показывают значения импеданса, особенно 50 Ом, 200 Ом или 600 Ом. Калькулятор делителя напряжения № 1 При вводе трех или четырех значений вычисляются остальные. Значение Z load можно ввести дополнительно, в противном случае он автоматически использует нагрузку 1 МОм — разомкнутая цепь без нагрузки. Используйте левую кнопку мыши — нажмите на свободное место.

В _{без нагрузки} означает В _вне без Z _л . При желании Z _{источник} генератора можно добавить к Z ₁ .

Отрицательное решение означает затухание (потери), положительное решение означает усиление (усиление).

Демпфирование напряжения:

Выходное напряжение:

Параллельное сопротивление:

См. также: Расчет демпфирования
Шунтирование импеданса или мостирование напряжения Zout

Делитель напряжения без нагрузки   Практический метод: Напряжения пропорциональны сопротивлениям. Формулы для ненагруженного делителя напряжения:

Калькулятор: Делитель напряжения без нагрузки или разомкнутой цепи (потенциометр)

Калькулятор делителя напряжения № 2

Этот калькулятор, учитывая любые три или четыре из пяти возможных значений, дать результаты для оставшегося. Значение Z L является необязательным, если оно не указано, значение калькулятор использует 1 мегаом. Полезно, если вам нужно ввести V из . Заполните любые три-четыре поля в форме ниже, затем нажмите кнопку «Рассчитать». Оставшееся поле будет рассчитано, и результаты будут отображены. Если вы сделаете новый расчет, всегда используйте кнопку «сброс», чтобы очистить все поля. Z = R .

Для расчета входного напряжения введите Z 1 , выходное напряжение и Z 2 , а затем нажмите кнопку расчета. Чтобы вычислить Z 1 , введите Входное напряжение, Выходное напряжение и Z 2 , а затем нажмите кнопку расчета. Для вычисления Z 2 введите Входное напряжение, Выходное напряжение и Z 1 , а затем нажмите кнопку расчета. Чтобы вычислить выходное напряжение, введите входное напряжение, Z 1 и Z 2 , а затем нажмите кнопку расчета. При желании Z источник генератора можно добавить к Z 1 .

Коэффициент деления напряжения α = Отношение (выходное напряжение к входному напряжению) = В _выход / В _вход
Z ₂ = ( α × Z ₁ ) / (1 − α )
DB (уровень) = 20 × log α
V _OUT = V _в × [ Z ₂ / ( Z ₁ + / ( Z ₁ + 64 / ( Z _{667 + 7 / ( Z 67 + 7 / ( Z 67 + 7 / ( Z 66.}

Взаимосвязь двух аудиоблоков — шунтирование напряжения Z вых вх Расчет демпфирования шунтирования импеданса или импеданс, соответствующий интерфейсу, соединяющему Z с выходом и Z с входом

Делитель напряжения (потенциометр) с различными характеристиками управления
Рисунок: © Detlef Mietke − http://www. elektroniktutor.de/analog/u_teiler.html

Соединение двух аудиоблоков равно схеме делителя напряжения − Z 2 Z 1.

Внимание : Нумерация импедансов обратна делителю напряжения.

Поддон состоит из двух делителей напряжения:

Калькулятор: делитель напряжения без нагрузки или разомкнутой цепи (потенциометр)





задняя часть

Поисковая система

дом

Калькулятор делителя напряжения — Паяльник

Расчет резисторного делителя или делителя напряжения вычисляет выходное напряжение в цепи делителя напряжения. Введите требуемые значения резисторов и входное напряжение, чтобы получить точное выходное напряжение через схему резисторного делителя. Онлайн-калькулятор делителя напряжения приведен ниже.

Калькулятор делителя напряжения

Введите любые три из следующих значений и нажмите кнопку расчета.

В вход = входное напряжение В выход = выходное напряжение

В в :	Вольт
Р и :	Ом
Р б :	Ом
В вых :	Вольт

Также проверьте: Калькулятор параллельного резистора

Делитель напряжения

Делитель напряжения представляет собой комбинированную схему с двумя резисторами. Два резистора соединены последовательно и снимают напряжение с общего короткозамкнутого конца обоих резисторов. Делитель напряжения превращает большое напряжение в меньшее. Если вы хотите измерить выходное напряжение делителя напряжения, используйте приведенный выше инструмент калькулятора делителя напряжения.

Содержание

• Делитель напряжения
  • Цепь делителя напряжения
  • Формула
• заявка
  • 1. Резисторы переменные
  • 2. LDR (светозависимый резистор) Цепь
  • 3. Реостат
  • 4. Схема вольтметра

Схема делителя напряжения

Схема делителя напряжения состоит из двух резисторов и источника входного напряжения. Оба резистора соединены последовательно, и с конца обоих резисторов выведен общий вывод. Земля здесь обычная. Основная особенность использования делителя напряжения заключается в получении небольшого напряжения на выходной секции. Из принципиальной схемы напряжение приложено к источнику напряжения через последовательное соединение резистора.

Формула

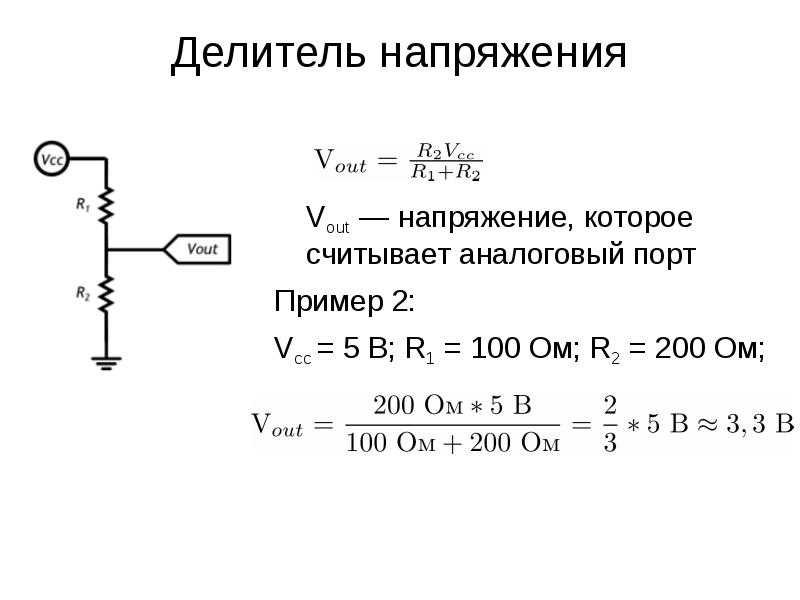

Формула Напряжение Делитель Цепь получена из приведенной выше принципиальной схемы. Входное напряжение обозначается как Vin , Резистор, подключенный к положительному потенциалу, Ra , Резистор, соединенный с землей, обозначается как Rb соответственно. Таким образом, уравнение для нахождения Vout (напряжение на выходе резистивного делителя) выглядит следующим образом:

V _out = V _в * R ₂ / R ₁ + R ₂

Из приведенного выше уравнения следует, что выходное напряжение резисторного делителя прямо пропорционально входному напряжению, подключенному к резистору, и соотношение Ra и Rb. Полный вывод приведен в конце этого поста.

Применение

Делитель напряжения имеет множество применений в электронной технике и разработке схем. Здесь обсуждается несколько приложений.

1. Переменные резисторы

Переменный резистор используется для регулировки разности потенциалов в цепи. Переменные резисторы также известны как потенциометры. Потенциометр имеет три клеммы, две параллельные ветви переменного резистора являются общей дорожкой сопротивления. Третий штифт скользит по дорожкам для регулировки значения сопротивления.

2. LDR (светозависимый резистор) Цепь

Также проверьте: Сопротивление против импеданса

Светозависимые резисторы также известны как фоторезисторы. Внутреннее сопротивление электронного компонента будет изменяться при попадании на него любого света. Итак, это регулируемый резистор с собственным сопротивлением, если вы подключаете резистор с LDR последовательно, общий конец LDR и соединение резистора вынимаются, это действует как делитель напряжения в цепи.

3. Реостат

Реостат также имеет много общего с потенциометром. Но они не используются в качестве делителя потенциала, потому что у него две клеммы.
