Что такое DesignSpark Mechanical и для чего он используется. Какие возможности предоставляет эта бесплатная САПР. Как освоить программу начинающим пользователям. Каковы основные преимущества и недостатки DesignSpark Mechanical.
Что такое DesignSpark Mechanical и для чего он нужен
DesignSpark Mechanical — это бесплатная программа для 3D-моделирования, предназначенная для инженеров, студентов и любителей. Она позволяет создавать трехмерные модели деталей и сборок, а также получать на их основе чертежи.
Основные области применения DesignSpark Mechanical:
- Проектирование механических деталей и узлов
- Создание корпусов электронных устройств
- Разработка прототипов для 3D-печати
- Визуализация инженерных идей и концепций
- Обучение 3D-моделированию
Программа отличается простым интерфейсом и небольшим порогом вхождения, что делает ее отличным выбором для начинающих пользователей САПР. При этом возможностей DesignSpark Mechanical достаточно и для решения многих профессиональных задач.
Ключевые возможности DesignSpark Mechanical
Рассмотрим основной функционал, доступный пользователям этой бесплатной САПР:
- Создание 3D-моделей деталей методом прямого моделирования
- Работа со сборками из нескольких компонентов
- Получение 2D-чертежей на основе 3D-моделей
- Библиотека стандартных компонентов (винты, гайки и т.д.)
- Импорт/экспорт в форматы STEP, STL, DXF и другие
- Инструменты для анализа размеров и формы деталей
- Создание фотореалистичных изображений моделей
Для расширения возможностей доступны платные дополнения, например для проектирования печатных плат или проведения инженерных расчетов.
Как начать работу в DesignSpark Mechanical
Чтобы освоить основы работы в программе, рекомендуется выполнить следующие шаги:
- Скачать и установить DesignSpark Mechanical с официального сайта
- Пройти встроенные обучающие уроки в программе
- Изучить базовые инструменты на примере создания простых деталей
- Посмотреть обучающие видео на YouTube
- Попрактиковаться в моделировании, начиная с простых объектов
- Освоить создание сборок из нескольких деталей
- Научиться получать чертежи на основе 3D-моделей
Благодаря интуитивно понятному интерфейсу, большинство пользователей осваивают базовые принципы работы за несколько дней. Для полноценного владения всеми инструментами может потребоваться несколько недель практики.
Преимущества использования DesignSpark Mechanical
Выделим основные достоинства этой САПР по сравнению с другими решениями:
- Полностью бесплатна для коммерческого и некоммерческого использования
- Простой интерфейс, подходящий для начинающих
- Быстрое освоение базовых инструментов
- Поддержка всех основных форматов файлов
- Наличие библиотеки стандартных компонентов
- Регулярные обновления и развитие функционала
- Интеграция с другими продуктами DesignSpark
Благодаря этим преимуществам DesignSpark Mechanical часто используется как первый инструмент для знакомства с 3D-САПР. Многие пользователи продолжают применять его и для серьезных проектов.
Ограничения и недостатки программы
При всех достоинствах у DesignSpark Mechanical есть и некоторые ограничения:
- Меньше специализированных инструментов по сравнению с платными САПР
- Отсутствие параметрического моделирования
- Ограниченные возможности для инженерных расчетов
- Меньше обучающих материалов, чем для популярных коммерческих САПР
- Некоторые пользователи отмечают нестабильность при работе со сложными моделями
Однако для большинства базовых задач 3D-моделирования этих ограничений несущественны. Функционала DesignSpark Mechanical вполне достаточно для создания разнообразных деталей и сборок.
Сравнение с другими бесплатными САПР
Рассмотрим, как DesignSpark Mechanical соотносится с другими популярными бесплатными программами для 3D-моделирования:
DesignSpark Mechanical vs FreeCAD
- DSM имеет более простой интерфейс и меньший порог вхождения
- FreeCAD предоставляет больше возможностей для параметрического моделирования
- В DSM есть готовая библиотека компонентов, в FreeCAD ее нужно устанавливать отдельно
DesignSpark Mechanical vs Fusion 360 (бесплатная версия)
- Fusion 360 имеет более широкий функционал, но и сложнее в освоении
- DSM не требует подключения к интернету, Fusion 360 работает только онлайн
- В Fusion 360 есть ограничения на коммерческое использование бесплатной версии
DesignSpark Mechanical vs OnShape (бесплатная версия)
- OnShape работает в браузере, DSM — десктопное приложение
- OnShape лучше подходит для совместной работы над проектами
- В бесплатной версии OnShape все модели становятся публичными
Выбор конкретной САПР зависит от ваших потребностей. DesignSpark Mechanical хорошо подходит для быстрого создания моделей без сложных зависимостей.
Отзывы пользователей о DesignSpark Mechanical
Мнения пользователей о программе в целом положительные. Отмечаются следующие достоинства:
- Простота и удобство использования
- Быстрое освоение базовых инструментов
- Достаточный функционал для большинства задач
- Хорошая производительность на слабых компьютерах
Среди недостатков упоминаются:
- Отсутствие некоторых продвинутых инструментов
- Периодические сбои при работе со сложными моделями
- Ограниченные возможности для анализа и расчетов
В целом, большинство пользователей рекомендуют DesignSpark Mechanical как отличный инструмент для начинающих и для решения базовых задач 3D-моделирования.
Заключение: стоит ли использовать DesignSpark Mechanical
DesignSpark Mechanical — это мощный и удобный инструмент для 3D-моделирования, который при этом распространяется бесплатно. Он отлично подходит для:- Начинающих пользователей, которые хотят освоить 3D-САПР
- Студентов инженерных специальностей
- Любителей для создания моделей для 3D-печати
- Небольших компаний с базовыми потребностями в 3D-моделировании
- Прототипирования и быстрого создания концептов
Если вам нужен простой и функциональный инструмент для 3D-моделирования без лишних сложностей, DesignSpark Mechanical станет отличным выбором. Попробуйте создать в нем свою первую модель — вы будете приятно удивлены простотой и удобством работы.
3Д- Моделирование с нуля с помощью DesignSpark Mechanical на русском языке
3D-моделирование
Подпишитесь на автора
Подписаться
Не хочу
58
Меня зовут Дмитрий, мне 61 год и я проживаю в Германии. Имею нескольо специальностей, связанных с обработкой, опыт работы на современных машинах с ЧПУ, а так же квалификацию, связанную с CAD. Autodesk Inventor, Autodesk Fusion 360, Sketchup, а так же FreeCAD- это те программы, которыми я раньше неплохо владел.
Опробовав как то DesignSpark Mechanical я понял, что именно с этой программой мне хочется иметь дело больше всего. Сделал несколько простых учебных видео для знакомого, проживающего в России я был очень удивлен тому, что этот человек , не имея малейших навыков очень быстро схватил суть и уже через неделю прислал мне файл с собственной моделью. Он смоделировал корпус под электронику. Вот тогда я понял, что надо заполнить брешь, которая заключалась в том, что эта программа никик не представлеа в русскоговорящей среде.
Поэтому я создал свой канал, на котором в настоящее время находяться более 70 видео и каждый сможет для себя найти то, что его больше всего интересует. Все объяснено пошагово, в спокойном темпе и на «человеческом» языке. В настоящее время нахожусь на пенсии и имею достаточно времени, чтобы вести свой канал на ютубе, отвечать на вопросы и продолжать создавать новые видео. Многие эскизы и чертежи я готовлю сам, чтобы на понятном языке объяснять новый материал.
Присоединяйтесь, не пожалеее!
Мой канал расчитан на тех, кто заинтересовался 3Д-Моделированием, начинающих или решивших освоить еще одну программу для создания трехмерных моделей с последующей печатью на 3Д — принтере. На моем канале будет очень подробно рассказано о том как работает DesignSpark Mechanical. Эта программа в бесплатном варианте вполне достаточна для того, чтобы осуществлять собственные проекты средней сложности.
Недавно один из подписчиков прислал фотографию ножки от квадрокоптера, которую он с помощью этой программы смоделировал и отпечатал на 3Д принтере.
Фотографию онподписал так «Квадрокоптер снова в строю!»
Заходите на мой канал, подписывайтесь
https://www.youtube.com/channel/UC5nPwi6n-3k4Y7JpyL0J8Mg/videos
Дима Гог
Подпишитесь на автора
Подписаться
Не хочу
58
Еще больше интересных статей
30
Подпишитесь на автора
Подписаться
Не хочу
Уже в который раз слышу вопрос о том в какой программе я моделирую, получив ответ многие расстраиваю…
Читать дальше
2
Подпишитесь на автора
Подписаться
Не хочу
В сборке T-FLEX CAD 17.0.80.0 были улучшены стабильность работы и производительность системы, а такж…
Читать дальше
Sergey
Загрузка
16.
03.2016
176572
264
Подпишитесь на автора
Подписаться
Не хочу
Всем привет. Сайт materialise недавно опубликовал статью, в которой рассказал про общедоступные базы…
Читать дальше
Моделируем полезную коробочку Безвозмездно (то есть даром) / Хабр
Здравствуй, Читатель!
Сегодня с помощью бесплатного пакета DesignSpark Mechanical мы смоделируем полезную коробочку с крышкой (в нее можно будет положить все, что угодно!). А так как Хабр — технический ресурс, то мы сделаем коробочку с крышкой, привинчивающейся на четыре винта (и в ней можно будет собрать какой угодно проект!). Результатом нашей работы станут STL-файлы, которые можно будет, например, отправить на 3D-печать.
Эта статья предназначена, прежде всего, для энтузиастов-умельцев, которые по каким-либо причинам ещё не начали прорабатывать свои идеи, прототипы и изделия в специализированных пакетах моделирования (aka CAD-системах).
Введение
Примерно полтора года назад я осознал огромные потери времени, происходящие из-за невозможности быстро смоделировать и проверить возникающие в голове концепции. «Не помещающиеся» в голове сложные механические конструкции клавиатуры Октодон требовали чернового воплощения «в железе». На этапе воплощения возникали изменения, корректировки, и весь процесс в целом иногда напоминал плавание в тумане. Найденное напильником решение оказывалось недокументированным и слабо воспроизводимым.
Лирическое отступление про выбор CAD системы
Даже для того, чтобы транслировать мысли о конструкции дизайнеру, который моделировал бы их на компьютере, требовался какой-то метаязык для объяснения, что куда прикручено, за что цепляет и куда толкает. Я использовал графические редакторы для изображения концепций. Надо ли говорить, что моделирование идей и внесение в них изменений было совсем не быстрым.
В общем, в какой-то момент я осознал, что лучше потратить время и деньги на приобретение и освоение CAD-системы. Пусть не на уровне промдизайнера, но на уровне, достаточном для самостоятельной проверки концепций.
Свободные пакеты моделирования в те времена совершенно не подходили для моих задач из-за многочисленных ограничений.
Однако сейчас времена изменились. Ибо на поле вышел новый игрок — бесплатный DesignSpark Mechanical (далее — DSM), урезанная версия более мощного SpaceClaim Engineer.
Что за DesignSpark, откуда взялся и почему бесплатный?
Я узнал о выходе DesignSpark Mechanical в конце 2013 года, как зарегистрированный пользователь также бесплатного пакета проектирования печатных плат DesignSpark PCB.
Одной из отличительных особенностей DSM является его ориентированность на создание трехмерных моделей печатных плат и корпусов для электронных устройств. На сайте www.tracepartsonline.net, ссылка на который находится на панели инструментов, можно скачать трехмерные модели различных компонентов, от резисторов до разъемов и дисплеев. И так же в один клик на специальной кнопке панели инструментов можно заказать все компоненты, использованные в сборке, с сайта партнера.
Вот такая ненавязчивая и даже местами полезная коммерциализация бесплатного продукта.
Резюме: Используя DesignSpark PCB и DesignSpark Mechanical, можно создавать выверенные проекты электронных устройств — печатные платы, компоненты, крепеж, корпуса.
DesignSpark Mechanical — представитель пакетов прямого моделирования.
Пояснение про параметрическое и прямое моделирование
Существует две основных парадигмы моделирования. Параметрическое (parametric) и прямое (direct). Мощные программные пакеты предоставляют инструменты для обоих видов моделирования. Особенно в этом преуспел горячо симпатичный мне SolidEdge. В чем же разница?
Параметрическое моделирование – это процесс последовательной модификаций модели с сохранением истории модификаций. При параметрическом подходе можно вернуться на выбранный шаг в истории, изменить параметры модификации, примененной на этом шаге и применить все последующие изменения.
Прямое моделирование не подразумевает сохранения истории модификаций. Любое последующее действие при моделировании производится на текущем состоянии модели, то, откуда взялась та или иная геометрия, не играет никакой роли. Таким образом, прямое моделирование отлично описывает процесс изготовления детали, не считая того, что мы можем не только «отрезать» но и «добавлять» материал.
В случае, когда точно и заранее известен результат, к которому надо прийти, оба подхода достаточно близки. Действительно, возвращаться на несколько шагов назад и что-то менять нет смысла, если все задумано заранее и сделано, как задумано.
В реальности же, и тот и другой подход имеют свои преимущества. Более того, для разных задач могут быть удобны разные подходы.
Параметрическое моделирование родственно программированию. Правильно созданная параметрическая модель, как и хорошо написанная программа, позволяет быстро и безболезненно экспериментировать с дизайном, быстро реагировать на непредвиденные обстоятельства.
Но и издержки похожие: излишняя универсальность на ранних этапах может отнять неоправданно много времени, а долгий поиск нужного решения через серию изменений просит последующего «рефакторинга» — перестроения геометрически эквивалентного решения более простым и логичным способом. Некоторые изменения предыдущих шагов, приводящие к качественному изменению геометрии могут сделать применение последующих модификаций невозможными, или, что еще хуже, ошибочными и непредсказуемыми.
Параметрическое моделирование слабо применимо для модификаций модели, история изменений которой потеряна, например, в процессе экспорта из несовместимого пакета моделирования. Такие модели иногда называются «немыми» (dumb). И прямое моделирование — это как раз то, что доктор прописал в таких случаях: вот эту стеночку подвинуть, да вот это отверстие расширить. Такие ситуации при современном разнообразии пакетов моделирования — совсем не редкость.
Компания SpaceClaim позиционирует свой продукт как удобное решение для работы с dumb-моделями.
В довершение картины, прямое моделирование проще в освоении. И это очень кстати.
Итак, для моделирования искомой коробочки мы будем пользоваться методом прямого моделирования.
Моделируем, наконец
Начнем с того, что скачаем нужный инсталляционный пакет с сайта производителя.
Зарегистрируемся и установим. Запускаем.
Учимся оглядываться. Для того, чтобы повернуть камеру зажимаем среднюю кнопку мышки. Добавив к этому Shift — сдвигаем камеру. Используя вместо Ctrl вместо Shift-а, можно приближать-отдалять камеру (а можно делать это колесиком мышки). Переключать фиксированные виды, сохранять новые можно с помощью кнопок группы Orient панели вкладки Design.
Начинаем, наконец, рисовать коробку. Этот процесс показан на видео, которое должно быть понятно, с учетом того, что читатель научился оглядываться и имеет в виду, что выделение нескольких объектов происходит с помощью удерживания Ctrl.
Однако на всякий случай под спойлером приведено подробное описание действа.
Описание первого видео
Выбираем инструмент Rectangle в группе Sketch кликаем в начале координат и вытягиваем прямоугольник. Вписываем длину и ширину коробочки в миллиметрах. Например, 80мм на 60мм.
Выбираем инструмент Pull группы Edit и начинаем вытягивать прямоугольник вверх. Вписываем высоту. Например, 40мм.
Коробочка будет со скругленными углами. Удерживая Ctrl выделяем четыре ребра будущей коробочки (при этом надо следить, что выбраны именно ребра, а не грани параллелепипеда).
С помощью инструмента Pull двигаем желтую стрелочку и наблюдаем за скруглением углов. Вводим радиус скругления. Например, 10мм.
Выбираем верхнюю грань коробочки. Ориентируем камеру на нее с помощью инструмента Plan View.
С помощью инструмента Circle рисуем четыре круга радиуса 4 мм в углах коробочки. При этом DesignSpark помогает нам разместить отверстия в центре скруглений.
Переключаемся в изометрический вид. Выбираем Pull и удерживая Ctrl Выделяем четыре нарисованных круга. Следим, чтобы выделялся весь круг а не его окружность. Создаем отверстия под винты, втянув выделенные круги внутрь детали на 36мм.
Создаем фаску для винтов впотай. Выделяем границы отверстий (на этот раз именно окружности). Инструментом Pull в режиме Chamfer создаем фаску 3мм.
Создаем скругление на крышке: Двойным кликом по контуру крышки выделяем границу крышки. Инструментом Pull в режиме Round создаем скругление радиуса 2мм.
Теперь разделяем деталь на крышку и коробку. Для этого создаем вспомогательную плоскость.
Выделяем верхнюю грань крышки и нажимаем конпку Plane в группе Insert. При этом создается новая плоскость, совпадающая с плоскостью крышки.
Инструментом Move сдвигаем плоскость вниз на 10мм.
Инструментом Split Body выделяем сначала созданный нами объект коробки а затем вспомогательную плоскость. Наш объект разрезается на два объекта.
Тройным кликом выделяем верхний объект крышки и сдвигаем его по горизонтали.
В дереве Structure переименовываем объекты в Box и Cover.
Вырезаем внутренность у коробки, выделив с помощью инструмента Shell группы Insert верхнюю грань коробки. Вводим толщину стенки 4мм, чтобы объект сохранял целостность.
Тем же инструментом вырезаем внутренность крышки, но с толщиной 8мм.
С помощью инструмента Offset Curve группы Sketch двойным щелчком выделяем контур внутренней стенки крышки и расширяем его на 3,8мм (запас 0,2мм оставляем для лучшей совместимости крышки с коробкой.
Выделяем область между получившейся границей и внутренним вырезом в крышке и инструментом Pull вытягиваем на 2мм. Таким образом у получаем выступ, позиционирующий крышку на коробке с запасом точности ± 0,2мм.
По неустановленной причине при этой операции также образовалась лишняя висячая поверхность Surface. Удаляем ее.
Ставим крышку на место. Инструментом Move выделяем крышку.
Нажав кнопку Anchor в рабочей области, выделяем нижнюю границу одного из отверстий в крышке. После этого, нажав кнопку Up To в рабочей области, выделяем верхнюю границу соответствующего отверстия на коробке. Крышка становится ровно на свое место.
Прибираемся: С помощью команды Move to New Component меню правого клика в дереве Structure объявляем объекты крышки и коробки самостоятельными компонентами.
Удаляем ненужную более плоскость, использовавшуюся для разреза.
Сохраняем проект в родном формате rsdoc.
Следующее видео посвящено сохранению работы и экспорту в формат, годный для 3д-печати.
Описание второго видео
После сохранения проекта оба наших компонента хранятся в одном файле. Вынесем компоненты в отдельные файлы. Для этого в меню правого клика объектов коробки и крышки выберем Source->Convert to External. Сохраним проект. В директории проекта теперь находится три файла.
Файл крышки, файл коробки и файл сборки, содержащий ссылки на первые два файла.
Открываем файл коробки. С помощью команды Save As сохраняем его в формат STL. Его можно посылать на 3д-печать. Профит.
Ну вот и всё.
На самом деле, не совсем
Наша модель нуждается в небольшой доработке. Например, сейчас отверстия под винты имеют одинаковый диаметр 4мм в крышке и в коробке. Но чтобы крышка привинчивалась, нам потребуется нарезать резьбу в отверстиях коробки. Это значит, их придётся сузить до диаметра 3,5мм. Пусть инструмент Pull поможет тебе в этой задаче!
Надеюсь, мне удалось передать тебе, Читатель, то ощущение легкости, которое возникает от осознания возможности всё 7-раз-отмерить перед тем, как 1-раз-3д-напечатать.
Спасибо за внимание и успехов в проектах!
DesignSpark Mechanical Цены, обзоры и характеристики
15 лет помогаем канадским предприятиям
выбирать лучшее программное обеспечение
Что такое DesignSpark Mechanical?
DesignSpark Mechanical — это 3D-CAD-решение, призванное помочь инженерам и образовательным учреждениям использовать встроенные 3D-модели для создания и экспорта технических чертежей в форматы файлов STEP и IGES.
Он предлагает инструменты измерения, которые позволяют дизайнерам анализировать размер и форму созданных дизайнов. Предприятия могут использовать его модуль 3D-эскизов для создания сложных и реалистичных проектов. Он также позволяет администраторам использовать информацию о ценах и запасах для создания онлайн-предложений и спецификаций.
Кто использует DesignSpark Mechanical?
Профессиональные инженеры-конструкторы, студенты университетов/школьников, любители, производители
Где можно развернуть DesignSpark Mechanical?
Облачная
Локально
О поставщике
- Компоненты RS
- Основан в 1937 г.
DesignSpark Механическая поддержка
Доступные страны
Соединенное Королевство
Языки
болгарский, китайский, чешский, датский, нидерландский и 20 других
Вам также может понравиться…
4.3 (121)
Просмотр профиля
4.
6
(611)
Просмотр профиля
4.6 (9)
Просмотр профиля
(0)
Просмотр профиля
О вендоре
- RS Компоненты
- Основан в 1937 г.
DesignSpark Механическая поддержка
Доступные страны
Соединенное Королевство
Языки
болгарский, китайский, чешский, датский, нидерландский и 20 других

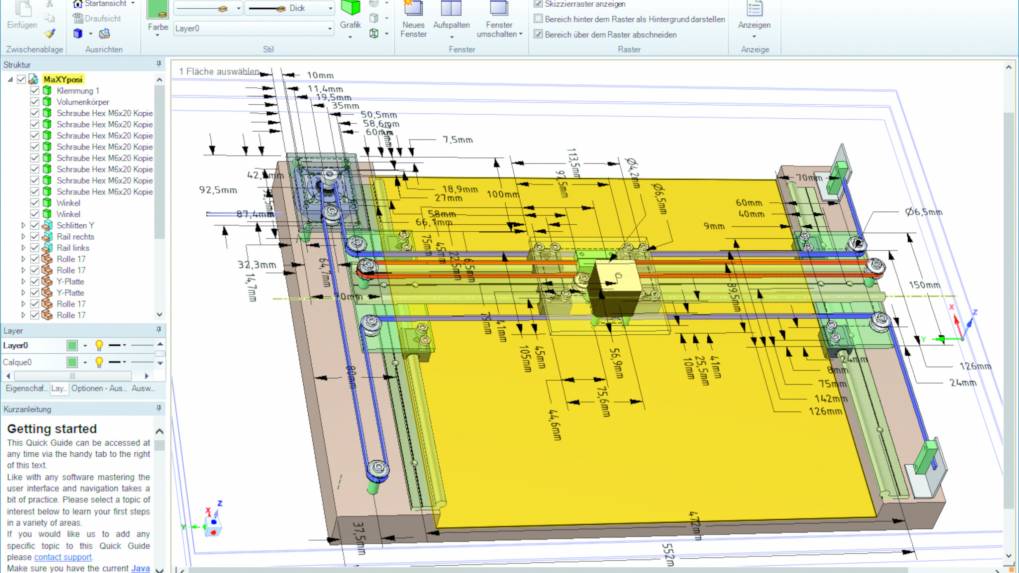

Видео и изображения DesignSpark Mechanical
Посмотреть еще 6
Предыдущий
Следующий
Не уверены в DesignSpark Mechanical? Сравните с популярной альтернативой
DesignSpark Mechanical
4.4 (14)
Недоступно в вашей стране
Цены не найдены
Бесплатная версия
Бесплатная пробная версия
15
Интеграции не обнаружено
4,5 (14)
4,5 (14)
4,4 (14)
Начальная цена
Варианты ценообразования
Функции
Интеграции
Простые использование
для денег
Служба поддержки клиентов
Самые просматриваемые
Ревит
4.
6
(299)
Посетите веб-сайт
335 долларов США
месяц
Бесплатная версия
Бесплатная пробная версия
75
3
4,0 (299)
4,2 (299)
4,1 (299)
Почему я это вижу?
Особенности DesignSpark Mechanical
- 2D-чертеж
- Аннотации
- Библиотека компонентов
- Перетаскивание
- Для архитекторов
- Контроль версий
Альтернативы DesignSpark Mechanical
Индивидуальное решение CAD/CPQ, обеспечивающее проектирование под руководством пользователя через браузер, с мгновенным доступом к оценкам, спискам деталей и т. д.
Программное обеспечение Revit® BIM включает в себя функции для архитектурного проектирования, MEP и проектирования конструкций, а также строительства. Звоните (818) 639-7755. Узнать больше о Revit
Onshape — единственная платформа для разработки продуктов, которая объединяет САПР, управление данными, инструменты для совместной работы и аналитику в реальном времени.
Программное обеспечение 2D и 3D CAD с автоматизацией проектирования и отраслевыми наборами инструментов, а также веб-приложениями и мобильными приложениями. Узнайте больше об AutoCAD
Inventor 3D CAD предлагает профессиональные инструменты для 3D-проектирования, документирования и моделирования изделий. Позвоните нам по телефону (844) 849-3393.
Программное обеспечение 2D и 3D CAD обеспечивает моделирование, черчение и визуализацию для архитекторов, инженеров и специалистов по инфраструктуре. Узнайте больше о MicroStation
ZW3D — это универсальное доступное программное обеспечение для 3D CAD/CAM.
Комплексное решение для 3D-моделирования, позволяющее дизайнерам и инженерам сотрудничать и охватывать различные дисциплины в режиме реального времени.
Trimble SysQue позволяет проектировщикам и подрядчикам проектировать в Autodesk Revit с использованием реальных материалов MEP для конкретного производства. Узнайте больше о SysQue
Самое универсальное программное обеспечение для лазеров
Комплексный механический САПР, включая моделирование, листовой металл, чертежи, рендеринг, сценарии, автоматизацию, проектные библиотеки, API и многое другое.
Узнайте больше о Алибре Дизайн
BricsCAD, комплексное решение для проектирования в формате .dwg, отвечающее всем вашим требованиям; 2D-черчение, 3D-моделирование, механическое проектирование и BIM.
Конфигуратор и планировщик 3D/AR для всех онлайн-каналов, который помогает визуализировать идеи дизайна интерьера в 2D/3D/AR/VR.
CR-8000 — это решение для проектирования электроники на системном уровне, предоставляющее инструменты для оптимизации проектирования как на уровне интегральной схемы, так и на уровне печатной платы.
Trimble Nova — идеальное программное обеспечение CAD/CAE для технических разработок, включая ядро CAD, интегрированное базовое и базовое программное обеспечение.
Посмотреть больше альтернатив
Отзывы о DesignSpark Mechanical
Средний балл
Всего
4.4
Простота использования
4.5
Служба поддержки клиентов
4.4
Характеристики
4.
1
Соотношение цены и качества
4,5
Отзывы по размеру компании (сотрудники)
- <50
- 51-200
- 201-1000
- >1001
Поиск отзывов по баллам
Напишите отзыв! Прочитать все 14 отзывов
Джузеппе
разработчик программного обеспечения аналитик программист в Италии
Подтвержденный пользователь LinkedIn
Исполнительный офис, самозанятый
Использовал программное обеспечение в течение: 1–5 месяцев
Источник рецензента
командная строка
5,0 4 года назад
Плюсы:
бесплатно, полно и очень профессионально
Минусы:
Я хотел бы использовать командную строку с теми же командами, что и в знаменитом Autocad. Таким образом, оператору Autocad не нужно заново изучать CAD.
Райан
Г-н в США
Производство продуктов питания, 11-50 сотрудников
Использование программного обеспечения в течение: 2+ лет
Источник рецензента
Фантастическое программное обеспечение бесплатно!
4.
0
2 года назад
Комментарии: В целом, я бы сказал, что это программное обеспечение отлично работает для меня. Я использовал ряд других пакетов для 3D-моделирования и постоянно возвращаюсь к этому, когда мне нужно смоделировать небольшую деталь для 3D-печати. Похоже, что они продолжают разработку этого программного обеспечения и оставили его бесплатным, так что тут не на что жаловаться!
Плюсы:
С Designspark Mechanical легко начать работу. Пользовательский интерфейс и инструменты гораздо более интуитивно понятны, чем некоторые другие варианты, которые я пробовал в прошлом. Приятно видеть интерфейс, в котором нет значков и опций, разбросанных по всему экрану. Несмотря на то, что программное обеспечение проще в использовании, я все еще могу легко моделировать вещи с точными размерами. Некоторые другие «простые» программы 3D-моделирования не так хороши в этом.
Минусы:
Хотя он может делать почти все то же, что и другие программные пакеты, иногда путь к нему может немного отличаться.
Одна вещь, с которой я боролся, — это зеркальное отображение объектов. На самом деле вам нужно сделать зеркальную линию, прежде чем вы начнете рисовать, иначе вы просто не сможете отразить вещи. Чтобы запомнить это, нужно немного подумать заранее.
Дэйвид
Генеральный директор в США
Электротехническое/электронное производство, 2–10 сотрудников
Программное обеспечение использовалось в течение: 1+ лет
Источник рецензента
Рассмотрены альтернативы:
FreeCAD
Проектирование на основе модели может быть простым и недорогим
5,0 2 года назад
Комментарии: Нам нужна была быстрая и простая в использовании система проектирования на основе моделей для ранней разработки системы накопления энергии. Мы оценили ряд продуктов, и DesignSpark оказался лучшим для наших нужд.
Плюсы:
Мы используем DesignSpark для первоначального концептуального проектирования и моделирования.
Это, безусловно, самая простая и интуитивно понятная платформа для проектирования на основе моделей.
Минусы:
Хотелось бы увидеть дополнительные форматы экспорта, которые можно вводить в пакеты Computation Fluid Dynamic, такие как Simscale.
Майк
Технический директор в Австралии
Морское судоходство, 2-10 сотрудников
Использование программного обеспечения в течение: 2+ лет
Источник рецензента
Быстрое обучение, отличная цена
4.0 в прошлом году
Комментарии: Честно говоря, для меня очень полезно быстро делать наброски (т. е. компоновку подводного оборудования) и отправлять их клиентам по электронной почте либо в виде снимков экрана, либо в формате 3D PDF. Однако я использую его для реальных механических чертежей, для 3D-печати, а также для отправки 2D-чертежей хорошего качества в нашу инженерную мастерскую (хотя для этого я купил надстройку «Чертеж»).
Плюсы:
Помимо того, что это бесплатно, в любом случае это базовый пакет (есть надстройки), я не думаю, что какое-либо инженерное программное обеспечение можно назвать действительно интуитивным, но я действительно был на ногах и проектировал вещи в первый же день.
Это было в 2015 году. Я бы не назвал себя опытным пользователем, иногда я не прикасаюсь к нему неделями или даже больше, но каждый раз, когда я это делаю, он всегда делает то, что я хочу.
Минусы:
В DSM отсутствуют некоторые функции, например, цвета объектов и приличная визуализация, а также фон, хотя в версии 5 они значительно улучшены. Я был разочарован, обнаружив, что практически нет встроенных или онлайн-библиотек. Общение с компаниями, которые используют другие пакеты, становится все более серьезной проблемой, поскольку dsm может экспортировать только несколько форматов. Однако есть еще одно дополнение, которое улучшает эту ситуацию.
Ответ компонентов RS
прошедший год
Привет, Майк!
Спасибо за обзор.
Мы просто хотели уточнить, что в программном обеспечении DesignSpark Mechanical доступна обширная онлайн-библиотека, в которой есть несколько готовых к вставке 3D-деталей, от винтов и болтов до целых электронных макетных плат. Эта библиотека доступна для пользователей программного обеспечения с помощью кнопки 3D на вкладке «Дизайн» ленточной панели.
Надеюсь, это поможет вам.
С уважением,
ДизайнСпарк
Джо
Изобретатель в США
Машиностроение, работающий не по найму
Использовал программное обеспечение в течение: 1-5 месяцев
Источник рецензента
Если вам нужна скорость и профессиональные чертежи, тогда DesignSpark Mechanical для вас!
5,0 3 года назад
Комментарии: Я отказался от владения собственным бизнесом по изготовлению шкафов на заказ, и теперь я изобретатель-новичок. Нет причин, по которым я должен платить «дорогому профессионалу» за патентные чертежи того же качества, что и я сам. Итак, опять же, DesignSpark Mechanical — единственная программа для рисования для меня.
Плюсы:
Что меня больше всего впечатляет в DesignSpark Mechanical, так это то, насколько быстро и легко можно создать чертеж или объект. Если вы когда-либо придавали шпаклевке различные формы, вы создаете чертежи с помощью DesignSpark Mechanical именно так.
Однако, как и в любой программе для рисования, вы должны учитывать тот факт, что вам придется учиться. У меня есть тридцатилетний опыт работы с AutoCad, в котором используется множество команд, чуждых DesignSpark Mechanical. Я думаю, что это делает мою кривую обучения немного более крутой, но я чувствую, что это стоит потраченного времени. С другой стороны, в DesignSpark Mechanical используется довольно много очень похожих команд. Я бы не променял DesignSpark Mechanical на какую-либо другую программу для рисования. Кроме того, личная поддержка, оказываемая участникам, не имеет себе равных.
Минусы:
У меня есть только одно замечание по поводу DesignSpark Mechanical. Я привык к книгам с инструкциями по AutoCad, насчитывающими более тысячи страниц. Если я сталкивался с чем-то, с чем я не был знаком, все, что мне нужно было сделать, это заглянуть в индекс и перейти на соответствующую страницу или страницы. В DesignSpark Mechanical есть бесчисленное множество видеоуроков и множество других ресурсов, которые помогут вам вернуться к решению проблемы, с которой вы столкнулись.
Форум сообщества также является чрезвычайно полезным сайтом для получения информации. Там все хотят тебе помочь. Тайны хранения нет. Возможно, поскольку я довольно новый участник, может быть место, где вы можете найти команду и научиться правильно ее использовать.
Прочитать все 14 отзывов
Программное обеспечение, найденное в
DesignSpark Mechanical Обзоры, цены и рейтинги
О DesignSpark Mechanical
DesignSpark Mechanical — это бесплатное программное обеспечение САПР для Microsoft Windows, которое позволяет пользователям быстро создавать прототипы или реконструировать любой физический объект. Используя подход прямого моделирования, он позволяет вносить неограниченные и частые изменения в конструкцию с помощью интуитивно понятного набора инструментов.
Ключевые преимущества DesignSpark Mechanical
1. Получите доступ к огромной библиотеке 3D-моделей различных производителей.
2. Создавайте ведомости материалов и мгновенно получайте котировки онлайн.
3. Импорт и экспорт стандартных форматов файлов (включая STL, SKP, OBJ, AutoCAD DXF и т. д.)
4. Проектирование без ограничений по времени или размеру файла.
5. Полностью настройте дизайн и рабочее пространство для простоты использования.
6. Измеряйте и проверяйте качество сборки ваших 3D-моделей с помощью множества инструментов.
7. Создавайте пользовательские формы с параметрическими уравнениями и ограничениями эскиза.
8. Создавайте фотореалистичные рендеры ваших дизайнов с окружающим освещением, тенями, отделкой поверхности и текстурой.
9. Расширьте базовую функциональность с помощью платных надстроек для STEP, экспорта в IGES и интегрированной среды технических чертежей с полной GD&T.
10. Никаких ограничений на коммерческое использование, будь то для бизнеса, частных лиц, студентов или любителей.
Типичные клиенты
- Фрилансеры
- Малый бизнес (2-50)
- Средние компании (51-500)
- Крупные предприятия (500 и более)
Развертывание
- Облачный
- Локально
Рынки
Соединенное Королевство
Поддерживаемые языки
болгарский, китайский, чешский, датский, нидерландский , английский, финский, французский, немецкий, венгерский, итальянский, японский, корейский, малайский, польский, португальский, румынский, русский, словацкий, словенский, испанский, шведский, тайский, китайский (традиционный), турецкий и 20 других
Цена от:
Не предоставлено продавцом
- Бесплатная версия
- Бесплатная пробная версия
- Подписка
5 лучших альтернатив DesignSpark Mechanical
- FreeCAD
- SolidWorks Премиум
- Редактор БиГрафии
- LightningCad
- Ревит
Изображения
Посмотреть еще 1
Характеристики
Всего возможностей DesignSpark Mechanical: 15
- 2D-чертеж
- Аннотации
- Управление ведомостью материалов
- Библиотека компонентов
- Библиотека контента
- Импорт/экспорт данных
- Управление дизайном
- Перетаскивания
- Для 3D-печати
- Архитекторам
- Для производителей
- Поддержка нескольких форматов
- Несколько проектов
- Прогнозы
- Управление версиями
Альтернативы
№1 Альтернатива DesignSpark Mechanical
FreeCAD — это локальное средство 3D-моделирования для парамедиков с открытым исходным кодом, которое помогает предприятиям проектировать объекты любых размеров.
… дизайнерское решение в отрасли. Он органично интегрирует мощный дизайн…
#3 Альтернатива DesignSpark Mechanical
BeeGrapy — это платформа для моделирования и продажи пользовательских продуктов, предоставляющая программное обеспечение для параметрического 3D-моделирования в режиме онлайн, рабочее пространство…
#4 Альтернатива DesignSpark Mechanical
LightningCAD — это онлайн-платформа для проектирования, управляемая пользователем, адаптированная к вашему бизнесу. Сложность САПР…
отзывов
Общий рейтинг
4,4 /5
(14)
Соотношение цены и качества
Особенности
Простота использования
Служба поддержки клиентов
У вас уже есть DesignSpark Mechanical?
Покупателям программного обеспечения нужна ваша помощь! Обзоры продуктов помогают всем нам принимать правильные решения.
Напишите отзыв!
Показано 5 отзывов из 14 Читать все отзывы
Показано 5 отзывов из 14
Джузеппе
Общий рейтинг
- Отрасль: Административное управление
- Размер компании: Самозанятый
- Используется в течение 1-5 месяцев
- Источник обзора
Общий рейтинг
- Простота использования
- Вероятность рекомендовать 8,0 /10
командная строка
Отзыв от 14.
01.2019
Плюсы
бесплатно, полно и очень профессионально
Минусы
Я хотел бы использовать командную строку с теми же командами, что и в знаменитом Autocad.
Таким образом, оператор Autocad не должен заново изучать CAD.
Райан
Общий рейтинг
- Промышленность: Пищевая промышленность
- Размер компании: 11-50 сотрудников
- Используется ежемесячно в течение 2+ лет
- Источник обзора
Общий рейтинг
- Цена денег
- Простота использования
- Служба поддержки
- Вероятность рекомендовать 8,0 /10
Фантастическое программное обеспечение бесплатно!
Отзыв от 2020/12/07
В целом, я бы сказал, что это программное обеспечение отлично работает для меня. Я использовал несколько других программ для 3D-моделирования…
В целом, я бы сказал, что эта программа отлично работает для меня.
Я использовал ряд других пакетов для 3D-моделирования и постоянно возвращаюсь к этому, когда мне нужно смоделировать небольшую деталь для 3D-печати. Похоже, что они продолжают разработку этого программного обеспечения и оставили его бесплатным, так что тут не на что жаловаться!
Плюсы
С Designspark Mechanical легко начать работу. Пользовательский интерфейс и инструменты гораздо более интуитивно понятны, чем некоторые другие варианты, которые я пробовал в прошлом. Приятно видеть интерфейс, в котором нет значков и опций, разбросанных по всему экрану.
Несмотря на то, что программное обеспечение проще в использовании, я по-прежнему могу легко моделировать вещи с точными размерами. Некоторые другие «простые» программы 3D-моделирования не так хороши в этом.
Минусы
Хотя он может делать большую часть того, что могут делать другие программные пакеты, иногда путь к нему может немного отличаться. Одна вещь, с которой я боролся, — это зеркальное отображение объектов.
На самом деле вам нужно сделать зеркальную линию, прежде чем вы начнете рисовать, иначе вы просто не сможете отразить вещи. Чтобы запомнить это, нужно немного подумать заранее.
Дэвид
Общий рейтинг
- Отрасль: Электротехническое/электронное производство
- Размер компании: 2-10 сотрудников
- Используется более 1 года
- Источник обзора
Общий рейтинг
- Цена денег
- Простота использования
- Служба поддержки
- Вероятность рекомендовать 10,0 /10
Проектирование на основе моделей может быть простым и недорогим
Отзыв от 08.08.2020
Нам нужна была быстрая и простая в использовании система проектирования на основе моделей для ранней разработки энергетического…
Нам нужна была быстрая и простая в использовании система проектирования на основе моделей для ранней разработки системы накопления энергии.
Мы оценили ряд продуктов, и DesignSpark оказался лучшим для наших нужд.
Плюсы
Мы используем DesignSpark для первоначального концептуального проектирования и моделирования. Это, безусловно, самая простая и интуитивно понятная платформа для проектирования на основе моделей.
Минусы
Хотелось бы увидеть дополнительные форматы экспорта, которые можно вводить в пакеты Computation Fluid Dynamic, такие как Simscale.
Рассматриваемые альтернативы
FreeCADПричины выбора DesignSpark Mechanical
FreeCAD хорош как инструмент параметрического проектирования, но ему не хватает простоты использования для проектирования на основе моделей.Переключено с
FreeCADПричины перехода на DesignSpark Mechanical
Интуитивно понятный и простой в использовании.Майк
Общий рейтинг
- Промышленность: Морской
- Размер компании: 2-10 сотрудников
- Используется еженедельно в течение 2+ лет
- Источник обзора
Общий рейтинг
- Цена денег
- Простота использования
- Служба поддержки
- Вероятность рекомендовать 9,0 /10
Быстрая кривая обучения, отличная цена
Отзыв от 2021/06/17
Если честно, для меня очень полезно быстро делать наброски (например, подводное оборудование.
..
Если честно, для меня очень полезно быстро делать наброски (например, компоновку подводного оборудования) и отправлять клиентам по электронной почте либо в виде снимков экрана, либо в формате 3D PDF. Однако я использую его для реальных механических чертежей, для 3D-печати, а также для отправки 2D-чертежей хорошего качества в нашу инженерную мастерскую (хотя для этого я купил надстройку «Чертеж»)
Плюсы
Помимо того, что это бесплатно, в любом случае это базовый пакет (есть надстройки), я не думаю, что какое-либо инженерное программное обеспечение можно назвать действительно интуитивным, но я действительно был на ногах и проектировал вещи в первый же день. Это было в 2015 году. Я бы не назвал себя опытным пользователем, иногда я не прикасаюсь к нему неделями или даже больше, но каждый раз, когда я это делаю, он всегда делает то, что я хочу.
Минусы
В DSM отсутствуют некоторые функции, например, цвета объектов и приличная визуализация, а также фон, хотя в версии 5 они значительно улучшены.
Я был разочарован, обнаружив, что практически нет встроенных или онлайн-библиотек. Общение с компаниями, которые используют другие пакеты, становится все более серьезной проблемой, поскольку dsm может экспортировать только несколько форматов. Однако есть еще одно дополнение, которое улучшает эту ситуацию.
Ответ от компонентов RS
Привет, Майк,
Спасибо за отзыв.
Мы просто хотели уточнить, что в программном обеспечении DesignSpark Mechanical имеется обширная онлайн-библиотека, в которой есть несколько готовых к вставке 3D-деталей, от винтов и болтов до целых электронных макетных плат. Эта библиотека доступна для пользователей программного обеспечения с помощью кнопки 3D на вкладке «Дизайн» ленточной панели.
Надеюсь, это поможет вам.
С уважением,
DesignSpark
Джо
Общий рейтинг
- Промышленность: Машиностроение
- Размер компании: Самозанятый
- Используется ежедневно в течение 1-5 месяцев
- Источник обзора
Общий рейтинг
- Цена денег
- Простота использования
- Служба поддержки
- Вероятность рекомендовать 10,0 /10
Если вам нужна скорость и профессиональные чертежи, тогда DesignSpark Mechanical для вас!
Отзыв от 2019 г.
/05/25
Я отказался от владения собственным бизнесом по изготовлению нестандартных шкафов, и теперь я изобретатель-новичок. Есть…
Я отказался от собственного бизнеса по изготовлению нестандартных шкафов, и теперь я изобретатель-новичок. Нет причин, по которым я должен платить «дорогому профессионалу» за патентные чертежи того же качества, что и я сам. Итак, опять же, DesignSpark Mechanical — единственная программа для рисования для меня.
Плюсы
Что меня больше всего впечатляет в DesignSpark Mechanical, так это то, насколько быстро и легко можно создать чертеж или объект. Если вы когда-либо придавали шпаклевке различные формы, вы создаете чертежи с помощью DesignSpark Mechanical именно так. Однако, как и в любой программе для рисования, вы должны учитывать тот факт, что вам придется учиться. У меня есть тридцатилетний опыт работы с AutoCad, который использует множество команд, чуждых DesignSpark Mechanical. Я думаю, что это делает мою кривую обучения немного более крутой, но я чувствую, что это стоит потраченного времени.
С другой стороны, в DesignSpark Mechanical используется довольно много очень похожих команд. Я бы не променял DesignSpark Mechanical на какую-либо другую программу для рисования. Кроме того, личная поддержка, оказываемая участникам, не имеет себе равных.
Минусы
У меня есть только одно замечание по поводу DesignSpark Mechanical. Я привык к книгам с инструкциями по AutoCad, насчитывающими более тысячи страниц. Если я сталкивался с чем-то, с чем я не был знаком, все, что мне нужно было сделать, это заглянуть в индекс и перейти на соответствующую страницу или страницы. В DesignSpark Mechanical есть бесчисленное множество видеоуроков и множество других ресурсов, которые помогут вам вернуться к решению проблемы, с которой вы столкнулись. Форум сообщества также является чрезвычайно полезным сайтом для получения информации. Там все хотят тебе помочь. Тайны хранения нет. Возможно, поскольку я довольно новый участник, может быть место, где вы можете найти команду и научиться правильно ее использовать.
