Какие бывают виды гофры для кабеля. Как правильно подобрать диаметр гофры. Какие материалы используются для изготовления гофрированных труб. Где применяется гофра для электропроводки.
Что такое гофра для кабеля и зачем она нужна
Гофрированная труба или гофра — это специальная защитная оболочка для кабелей и проводов, которая выполняет ряд важных функций:
- Защищает проводку от механических повреждений
- Предотвращает распространение огня при коротком замыкании
- Защищает кабель от воздействия влаги и агрессивных веществ
- Упрощает прокладку и замену проводки
- Выполняет эстетическую функцию, скрывая провода
Использование гофры позволяет значительно повысить безопасность и долговечность электропроводки. Это особенно важно при прокладке кабелей в стенах из горючих материалов.
Основные виды гофрированных труб
Гофрированные трубы для кабеля различаются по материалу изготовления и техническим характеристикам:
По материалу:
- ПВХ (поливинилхлорид) — самый распространенный и недорогой вариант
- ПНД (полиэтилен низкого давления) — более гибкий и прочный материал
- Полипропилен — устойчив к высоким температурам
- Металлорукав — обеспечивает максимальную защиту
По прочности:
- Легкие — до 320 Н/5см2
- Средние — до 750 Н/5см2
- Тяжелые — до 1250 Н/5см2
- Сверхтяжелые — более 4000 Н/5см2
Выбор конкретного типа гофры зависит от условий эксплуатации и требований к защите проводки.
Как правильно подобрать диаметр гофры
Внутренний диаметр гофрированной трубы должен быть на 30-50% больше внешнего диаметра кабеля или пучка проводов. Это обеспечит удобство протяжки и необходимый запас пространства.
Основные стандартные диаметры гофры:
- 16 мм — для одиночных кабелей сечением до 2,5 мм2
- 20 мм — для 2-3 проводов сечением 2,5-4 мм2
- 25 мм — для нескольких кабелей общим сечением до 10 мм2
- 32 мм — для пучков проводов сечением до 16 мм2
- 40 мм и более — для силовых кабелей большого сечения
Для точного подбора диаметра рекомендуется пользоваться специальными таблицами соответствия размеров кабеля и гофры.
Особенности монтажа гофрированных труб
При прокладке электропроводки в гофре необходимо соблюдать следующие правила:
- Длина прямого участка — не более 25 м
- Количество поворотов на участке — не более 4
- Радиус изгиба — не менее 10 диаметров трубы
- Расстояние между точками крепления — 50-100 см
- При подъеме по стене вертикальные участки крепятся через 1 м
- Соединение отрезков выполняется специальными муфтами
Правильный монтаж гофры обеспечит надежную защиту проводки на протяжении всего срока эксплуатации.
Где применяется гофра для кабеля
- Скрытая проводка в стенах и перекрытиях
- Открытая проводка в жилых и офисных помещениях
- Прокладка кабелей в производственных цехах
- Наружная прокладка на фасадах зданий
- Подземная прокладка инженерных коммуникаций
- Монтаж временных электросетей на стройплощадках
Гофра позволяет обеспечить безопасность проводки в самых разных условиях эксплуатации.
Преимущества и недостатки использования гофры
Основные плюсы применения гофрированных труб для кабеля:
- Надежная защита проводки от механических повреждений
- Повышение пожарной безопасности
- Простота монтажа и замены проводки
- Возможность скрыть провода
- Защита от влаги и агрессивных веществ
К минусам можно отнести:
- Удорожание монтажа по сравнению с открытой проводкой
- Необходимость точного расчета диаметра
- Сложность протяжки кабеля в длинных участках
В целом преимущества гофры значительно перевешивают возможные недостатки, поэтому ее применение считается оптимальным вариантом для большинства типов электропроводки.
Нормативные требования к прокладке кабеля в гофре
Монтаж электропроводки в гофрированных трубах регламентируется следующими нормативными документами:
- ПУЭ 7 издания — основные правила устройства электроустановок
- СП 256.1325800.2016 — свод правил по проектированию и монтажу электроустановок жилых и общественных зданий
- ГОСТ Р 50571.5.52-2011 — требования к выбору и монтажу электрооборудования
Основные нормативные требования:
- Заземление металлических труб
- Применение негорючих материалов в пожароопасных помещениях
- Соблюдение минимальных радиусов изгиба
- Использование соответствующих аксессуаров для соединений
- Правильный выбор сечения жил и диаметра труб
Соблюдение этих требований гарантирует безопасность и надежность электропроводки.
Таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой
Таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткойНаши таблицы соответствия диаметра кабеля и гофротрубы, металлорукава, и трубы жесткой помогут вам правильно подобрать гофротрубу для самых распространенных видов кабелей.
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
|---|---|---|---|
Кабель ВВГ 2х1. 5 |
Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Кабель ВВГ 2х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 2х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 2х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 3х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Кабель BBГ 3х2.5 | Труба жесткая 20 | Металлорукав 18 | |
| Кабель ВВГ 3х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 3х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
Кабель ВВГ 4х1. 5 |
Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 4х2.5 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 4х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 4х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель ВВГ 4х16 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель ВВГ 4х25 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель ВВГ 4х35 | Труба жесткая 63 | Металлорукав 50 | |
| Кабель ВВГ 4х50 | Труба жесткая 63 | Металлорукав 63 | |
Кабель ВВГ 5х1. 5 |
Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 5х2.5 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 5х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 5х6 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель ВВГ 5х10 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель ВВГ 5х16 | Труба жесткая 50 | Металлорукав 50 | Гофротруба ПВХ 50 |
| Кабель ВВГ 5х25 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель ВВГ 5х35 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель ВВГ 5х50 | Труба жесткая 63 | Металлорукав 80 |
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
|---|---|---|---|
| Кабель АВВГ 2х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 2х4 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 2х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 2х16 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 3х4 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х16 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
Кабель АВВГ 3х4+1х2. 5 |
Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х6+1х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х10+1х6 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х16+1х10 | Труба жесткая 40 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х25+1х16 | Труба жесткая 50 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель АВВГ 3х35+1х16 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель АВВГ 3х50+1х25 | Труба жесткая 63 | Металлорукав 50 | |
| Кабель АВВГ 3х70+1х35 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 3х95+1х50 | Металлорукав 63 | ||
| Кабель АВВГ 3х120+1х70 | Металлорукав 80 | ||
Кабель АВВГ 4х2. 5 |
Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 4х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 4х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 4х16 | Труба жесткая 40 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 4х25 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель АВВГ 4х35 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель АВВГ 4х50 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 4х70 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 4х95 | Металлорукав 80 | ||
| Кабель АВВГ 4х120 | Металлорукав 80 |
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
|---|---|---|---|
| Провод ПВС 2х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ПВС 2х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 2х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 2х1.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 2х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 2х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
Провод ПВС 3х0. 5 |
Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 3х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 3х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 3х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 3х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 3х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 3х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 4х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
Провод ПВС 4х0. 75 |
Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 4х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 4х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 4х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 4х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 5х0.5 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 5х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 5х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
Провод ПВС 5х1. 5 |
Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 5х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 5х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 5х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
|---|---|---|---|
| Провод ШВВП 2х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
Провод ШВВП 2х0. 75 |
Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 2х1 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 2х1.5 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ШВВП 2х2.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ШВВП 2х4 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 25 |
| Провод ШВВП 2х6 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
Провод ШВВП 3х0. 75 |
Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ШВВП 3х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ШВВП 3х1.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ШВВП 3х2.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х4 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5
Который продается в наших интернет-магазинах:
1) Для физических лиц – это https://cable-ok.
com.ua/kabel-vvg-p-ng-3kh35-gal-kat/
2) Для юридических лиц – это https://ptk-veles.in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3
Новости Все новости
Велес против фальсификации на рынке кабельной продукции
Открытие интернет-магазина «ВЕЛЕС» на существующей базе ТОВ «ПТК ВEЛЕС»
Статьи Все статьи
Таблица максимальной намотки кабеля на барабан
При покупке кабеля с барабаном важно знать какой метраж вмещает тот или иной барабан, чтоб подобрать барабан оптимальных размеров. Предлагаем воспользоваться нашей таблицей …
Особенности установки электропроводки в деревянном доме
Как правило, в деревянных зданиях устанавливают однофазную проводку. Для того чтобы в дальнейшем избежать неблагоприятных последствий необходимо проводить грамотный монтаж. …
Как грамотно выбрать профессионального электрика
Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей.
Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …
обзор видов, размеры, стоимость и нормы прокладки электропроводки
Здравствуй, дорогой гость!
Сегодняшней статье нужно уделить особое внимание. Речь в ней пойдет о безопасности. О безопасности нас и нашего имущества, и о том как маленькая деталь может спасти жизнь вам и ваши близким.
Мы все помним боль Кемерово. Страшный пожар, унесший десятки жизней. Основная версия — неисправность проводки. И такие ситуации, к сожалению, не единичны.
Именно поэтому предлагаю узнать, как можно обезопасить проводку от возгорания, зачем нужна гофра для кабеля и чем она поможет при возникшем коротком замыкании.
Виды гофры для прокладки кабелей
Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию..jpg)
Предлагаю разобраться, какие бывают кабельные гофры.
По материалам:
- Тонкостенный рукав
Чаще всего используется в декоративных целях. За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.
- ПВХ
Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.
- Полиэтиленовые и Полипропиленовые
Имеют несколько разновидностей:
- ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
- ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
- ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.
- Тяжелый прочный
Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)
- Металлорукав
Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.
Гофрированная оболочка для кабеля выпускается разного цвета.
Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.
Почему популярна, плюсы и минусы
Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.
Плюсы гофр для кабеля:
- Водонепроницаемость;
- Долговечность;
- Стойкость к возгораниям, огнеупорность, негорючесть;
- Сопротивляемость механическим нагрузкам, прочность;
- Легкость;
- Эстетичность;
- Коррозионная стойкость;
- Кабель, помещенный в гофру , не ударит человека током;
- Защита кабеля от воздействий окружающей среды.
Минусы:
- Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
- Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;
Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.
Как правильно подобрать и какая лучше
Гофра для электропроводки подбирается исходя их следующих факторов:
- Место расположения проводки (улица, помещение, пол, потолок или стены)
Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).
- Если это стены — необходимо понимать, из какого материала они изготовлены
Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.
- Назначение кабеля.
Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные — для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей.
Размеры и стоимость
Выбор размера гофры зависит в первую очередь от диаметра кабеля и от количества его жил. Эти данные сведем в единую таблицу:
| Площадь поперечного сечения провода, мм | Количество проводов, шт | Внешний диаметр гофры, мм |
| 1.5 | 2, 3, 4, 5 | 16,16, 20,20 |
| 2.5 | 2, 3, 4, 5 | 16,16, 20,25 |
| 4 | 2, 3, 4, 5 | 20,20,25,25 |
| 6 | 2, 3, 4, 5 | 20,25,32,32 |
| 10 | 2, 3, 4, 5 | 25,32,32,40 |
| 16 | 2, 3, 4, 5 | 32,32,40,40 |
| 25 | 2, 3, 4, 5 | 32,40,50,50 |
| 35 | 2, 3, 4, 5 | 40,50,50,63 |
| 50 | 2, 3, 4, 5 | 50,50,63, 63 |
| 70 | 2, 3, 4 | 50,63,63 |
| 95 | 2,3 | 63,63 |
| 120 | 2 | 63 |
| 150 | 2 | 63 |
Кроме того, выбор размера гофры зависит от участка прокладки электропроводки:
- К розеткам и выключателем —не менее 20мм;
- К приборам освещения и датчикам— от 16мм;
- От главной распределительной коробки или щитка — не менее 25мм;
- Соединение между двумя щитками — не менее −32мм;
- Штроба в перекрытии этажей — жесткая гофра диаметром не менее 40мм;
- Телефон, антенна, интернет- прочие слаботочные кабели-от 25мм.
Цены
Цена гофры зависит от материала, размеров, цвета, назначения и технических характеристик. Если обобщить —то самая дешевая- гибкая пластиковая гофра для внутренней отделки, а самая дорогая — металлическая.
Продается она в бухтах по 50 и 100 метров. Можно найти изделия в отрезках, они дороже.
Приобретать материал лучше в специализированных магазинах. Экономия в вопросах безопасности не нужна.
Сведем приблизительную стоимость изделий в общую таблицу:
| Название | Тип | Внешний диаметр | Внутренний диаметр | Цена за метр, средняя |
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | 2,4 руб |
| Труба защитная гофрированная ПНД черная | ДКС | 15,7 мм | 11,3 мм | от 7,5 руб/м |
| Труба гофрированная ПНД черная | ДКС | 19,5 мм | 14,5 мм | от 8,9 руб/м |
| Труба ПНД красная двойная (двухслойная) | жесткая | 50 мм | 41,5 мм | 78,5 руб/м |
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | от 9,7 руб/м |
| Трубка ППЛ (полипропилен) гофрированная | легкая | 19,7 мм | 14,8 мм | от 28 руб/м |
| Гофротруба полиамид | черная | 21,2 мм | 16,8 мм | от 52 руб/м |
| Металлорукав оцинкованный | металл | 20мм | 18мм | От 32руб/м |
Монтаж
Требования и нормы
При прокладке гофры необходимо обеспечить следующие условия:
- Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
- Единый отрезок гофррукава не укладывается в острых углах:
- Повороты не должны располагаться рядом;
- Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
- Минимальное расстояние между двумя параллельными рукавами- не менее 200мм
При этом трасса не должна иметь более 4 поворотов;Последовательность работ
- Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
- Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
- Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
- Жгут протягивается в гофрированную электротехническую трубу
- Кабель в защите закладывается в канал.
Видео как продевать кабель
youtube.com/embed/nuSBFB33_mQ?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Крепеж
Существует несколько общих правил крепежа:
- Расстояние между крепежными элементами в идеале — 40-50 см;
- Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
- Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
- К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;
Виды крепежа для гофрорукавов:
- Дюбель-клипса;
- Дюбель-стяжка;
- Кабельные стяжки КСП;
- Клипсы и скобы с гвоздем;
- U-образные скобы;
Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления
Особенности прокладки на улице
- При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
- Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
- Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;
Если кабель подвешивается- необходимо дополнительное армирование изоляции.Все электромонтажные работы следует проводить под контролем профессионального электрика, а лучше совсем поручить это дело специалистам. Вряд ли новичок осуществит правильный монтаж.
Заключение
Использование гофры для кабеля- оправдано по всем параметрам. Оно убережет кабель от повреждения, а хозяина жилища от купных неприятностей. И подбирать ее нужно тщательно, не гонясь за дешевизной. Лучше заплатить пару тысяч за гофру, чем несколько миллионов за ремонт дома. Будьте внимательны к деталям, именно детали способны сэкономить кучу времени и денег!
А на сегодня я прощаюсь, надеюсь, скоро мы снова увидимся. А пока -заходите в наши сообщества, там много полезного. Подписывайтесь , делитесь новостями, опытом, новыми тенденциями и вашими мыслями!
Гофра для кабеля: размеры, виды, советы по выбору
Электромонтаж имеет массу тонкостей.
Ведь монтажник должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофрированных труб.
- Гофровое назначение
- Типы и виды гофрированных труб
- Как выбрать гофру
Гофра назначения
Гофра для электропроводки в общем случае представляет собой трубу с ребрами. Он нужен для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Гофра также выступает в роли дополнительного теплоизоляционного слоя, хоть и слабого, но это не основная его функция. Он также защищает электропроводку от возгорания. Это свойство обеспечивается за счет использования соответствующих материалов, которые при повышении температуры или воспламенении кабеля начинают плавиться и выделять вещества, препятствующие горению.
Для соединения нескольких отрезков гофротрубы, укладки кабеля в ней под прямым углом и отвода от линии используются соответствующие муфты, повороты и тройники. Если монтаж проведен правильно, а на концах надеты заглушки с прорезью, то линия дополнительно защищена от влаги.
Типы и виды гофрированных труб
Гофра для кабеля различают по следующим параметрам:
- Диаметр.
- Толщина стен.
- Используемые материалы.
- Цвет.
- Устойчивость к стрессу.
Гибкость гофры и ее устойчивость зависят от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависят условия, в которых он может использоваться.
Классификация по материалу и его основным характеристикам:
- Наиболее распространен ПВХ. Негорючая и относительно дешевая гофра для электропроводки. При воздействии УФ-излучения разрушается, что накладывает ограничения на уличное использование.
- Полиэтилен и полипропилен (PPR). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируется в диапазоне температур от -40 до +45 градусов Цельсия. Устойчив к ультрафиолетовым лучам, кислотам, маслам и растворителям. Их различают по цветам: черный и двухслойный красный — полиэтилен, а синий — полипропилен.
- Металлическая гофра. Ее еще называют металлорукавом. Они обеспечивают хорошую защиту кабеля от механических повреждений. Устойчив к активным веществам и маслам.
Интересно! Маркировка металлорукавов расшифровывается следующим образом: РЗ-Ц, РЗ-ЦХ, РЗ-ТСА — из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х — из стальной луженой ленты; РЗ-ЦП — с поливинилхлоридной изоляцией, для герметизации.
По количеству слоев различают:
- Однослойные. Рукава ПВХ чаще всего состоят всего из одного слоя, при этом его толщина может быть разной.
- Двухслойный. Примером может служить труба из полиэтилена высокой плотности с двойными стенками.
Стойкость к нагрузкам:
- Легкие (до 320 Н/5 см2) — стенки тонкие и гибкие. Ставятся на подвесные потолки и в гипсокартонные конструкции.
- Средние (до 750 Н/5 см2) — влезают в штробы.
- Тяжелые (выдерживают до 1250 Н/5 см2) — самые жесткие, укладываются в бетонные стяжки.
- Сверхтяжелые усиленные (до 4000 Н/5 см2 и выше). Их прокладывают под землей или подвешивают на опорах при наружной установке.
Еще одним фактором является разнообразие гофра по цвету. Обычно это не фиксированные, а обычно серые и белые гофры ПВХ, красный, черный и синий полиэтилен. Есть и цветные модели, это зависит от того, какой краситель добавлен в массу на заводе. Вы можете использовать определенные цвета для каждого типа линии:
- Белый — освещение и Интернет.
- Серый или черный — розетки, цепи общего назначения.
- Зеленый — кабели для передачи данных и телефонии.
- Красный — для наружного применения.
На практике такое разделение не применяется.
Толщина стенки гофра находится в пределах 5-15 мм. Внешний диаметр гофры ПВХ находится в пределах 16-50 мм. Ниже представлена подробная таблица, в которой указан диапазон размеров гофры для кабеля.
| Внешний диаметр | Внутренний диаметр |
| 16 | 10,7 |
| 20 | 14,1 |
| 25 | 18,3 |
| 32 | 24,5 |
| 40 | 31,5 |
| 50 | 39,6 |
Диапазон размеров металлорукава:
| Внешний диаметр | Внутренний диаметр |
| 9,8 | 5.1 |
| 11,0 | 7,7 |
| 13,5 | 9,7 |
| 15,6 | 11,7 |
| 19,0 | 14,7 |
| 22,0 | 18,0 |
| 38,0 | 31,5 |
| 45,0 | 37,5 |
| 58,0 | 49,5 |
| 71,5 | 62,5 |
| 87,5 | 78,0 |
Также различают версии с зондом и без него.
Зонд часто называют проволочной тягой. Это тонкая стальная проволока, к которой привязываются провода и с ее помощью проводка протягивается в гильзу. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.
Как выбрать гофру
Чтобы разобраться, какую гофротрубу купить: ПНД или ПВХ, рассмотрим типовые области применения разных видов гофры.
ПВХ подходит для:
- Ленты наружной электропроводки в деревянном доме.
- Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
- Электропроводка в бане, в ванной и других местах с повышенной влажностью.
- Является самым распространенным и наиболее часто используемым при монтаже в квартире или в доме.
- Для использования вне помещений, но при условии, что прямые солнечные лучи сведены к минимуму.
ПНД или ПВД, в том числе двухслойные, пригодны для прокладки кабелей в земле (в траншее) и на улице.
Металлорукав применяют для прокладки проводов и кабелей в местах с повышенной вероятностью механических повреждений. Может использоваться во взрывоопасных помещениях. Есть варианты с фланцами на концах и уплотняющим слоем – для использования во влажных местах. Поэтому нельзя однозначно сказать, что лучше, у каждой гофры свое применение.

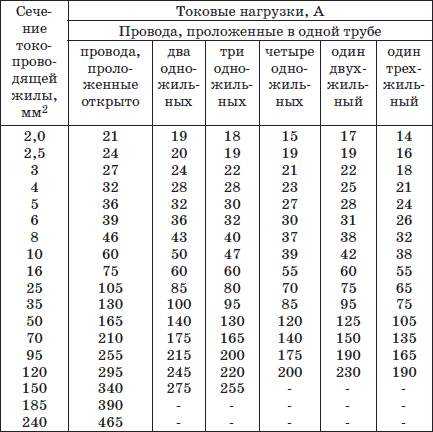

Важным моментом является правильный выбор диаметра гофры для кабеля. Чтобы проложить кабель таким образом, он должен укладываться в гофротрубу, кроме того, иногда приходится прокладывать несколько проводов в одной трубе. На один провод нужно:
- Определить внутренний диаметр гофры.
- Определите внешний диаметр троса.
В таблице ниже приведены наружные диаметры популярных кабельных изделий.
| Тип А | Внешний диаметр мм |
| ВВГ 3х1,5 | 8 |
| ВВГ 3х2,5 | 9,4 |
| ВВГ 3х4 | 10,8 |
| ВВГ 3х6 | 11,9 |
| ПВА 3×1,5 | 8,2 |
| PVS3x2,5 | 9,8 |
| ПВА 2×2,5 | 9,1 |
| ВББШВ 3х4 | 15,5 |
| ВББШВ 3х6 | 16,5 |
Например, для прокладки электропроводки от одной ВВГ 3х4 нужна гофра наружным диаметром 20 или 25 мм, а для ВБбШв 3х4 — 25-32 мм.
Тогда как для прокладки нескольких проводов нужно использовать следующий алгоритм:
- По наружному диаметру рассчитываем общую площадь сечения кабеля и площадь сечения отверстия гофры.
- Электропроводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.
Например, решаем задачу:
Необходимо проложить электропроводку для подключения нескольких мощных точечных светильников, есть провод ПВА 2х2,5, сколько влезет в гофру ПВХ диаметром 50 мм?
На основании вышеприведенных таблиц определяем наружный диаметр проволоки и внутренней гофры:
ПВХ 2х2,5 — 9,1
92) / 4 = 1231 кв.ммПри этом можно заполнить только 35% площади:
1231 * 0,35 = 430 кв.мм
Тогда количество проводов в одной гофре равно:
430/65=6,61
Отсюда в гофру 50 мм можно вставить до 6 проводов ПВА 2х2,5.
Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день.
Напоследок рекомендуем посмотреть полезные видео по теме:
Материалы по теме:
- Как протянуть кабель в гофре
- Типы и размеры металлорукава для кабеля
- Защита электропроводки от механических повреждений
- Как проложить кабель под землей
Опубликовано: Обновлено: 25.06.2018 1 Комментарий
Производство продукции для управления проводами и кабелями мирового класса
Результат 1 — 24 из 2210
«010203040506070809…93»
|
рабочий диаметр: 38 мм (1,5 дюйма)Результат 1 — 24 из 2210
«010203040506070809…93»
Меню
- Дом
- Компания
- Товары
- Заявление
- Спец. Назначение
- Новости
- Поддерживать
- Свяжитесь с нами
НазначениеНовый продукт
Кабельная стяжка из полиамида 12 (солнечная/фотоэлектрическая кабельная стяжка)
Кабельные стяжки TEFZEL®
Рекомендуемый продукт
- Горячий
Стяжки из нержавеющей стали
ГорячийСтяжки из нержавеющей стали
Обладает высокой устойчивостью к различным коррозионным агентам, таким как кислоты, щелочи, УФ-излучение и ржавчина, …
Читать далее - Горячий
Кабельные каналы
ГорячийКабельные каналы
Превосходное решение для прокладки и скрытия проводов в панелях управления.
Читать далее - Горячий
Стандартные кабельные стяжки
ГорячийСтандартные кабельные стяжки
Доступные материалы включают термостабилизированные, атмосферостойкие и огнестойкие полимеры,…
Читать далее - Горячий
(GIT-703) Инструмент для натяжения кабельных стяжек
Горячий(GIT-703) Инструмент для натяжения кабельных стяжек
Новый инструмент для установки кабельных стяжек позволяет быстро и безопасно закрепить и обрезать нейлоновые кабельные стяжки
Читать далее
Контакты
886-4-23597777 service@hwlok.
