Обзор NE555DR — универсального таймера от Texas Instruments

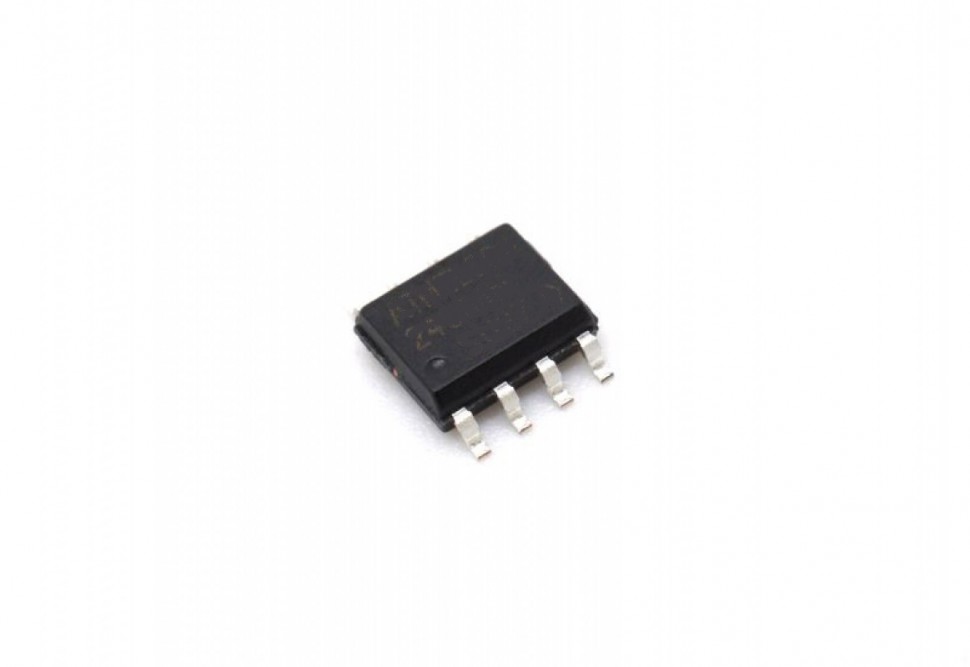

NE555DR представляет собой прецизионный таймер производства компании Texas Instruments. Это универсальное устройство, широко применяемое в различных электронных схемах для генерации точных временных задержек и колебаний.

Ключевые особенности NE555DR:

  • Корпус SOIC-8 для поверхностного монтажа
  • Диапазон рабочих температур от 0°C до 70°C
  • Возможность работы в моностабильном и астабильном режимах
  • Регулируемый рабочий цикл
  • TTL-совместимый выход с нагрузочной способностью до 200 мА
  • Напряжение питания от 4.5В до 16В

NE555DR обеспечивает высокую точность временных интервалов от микросекунд до часов, что делает его незаменимым компонентом во многих электронных устройствах.


Принцип работы и основные режимы NE555DR

NE555DR может работать в двух основных режимах: моностабильном (одновибратор) и астабильном (мультивибратор). Рассмотрим принцип работы в каждом из них.

Моностабильный режим

В моностабильном режиме NE555DR генерирует одиночный импульс заданной длительности при подаче триггерного сигнала. Длительность импульса определяется внешними резистором и конденсатором.

Как работает NE555DR в моностабильном режиме?

  1. При подаче отрицательного импульса на вход триггера выход переходит в высокое состояние
  2. Начинается заряд конденсатора через резистор
  3. Когда напряжение на конденсаторе достигает 2/3 от напряжения питания, выход переключается обратно в низкое состояние
  4. Длительность выходного импульса T = 1.1 * R * C

Астабильный режим

В астабильном режиме NE555DR работает как генератор прямоугольных импульсов. Частота и скважность определяются двумя внешними резисторами и конденсатором.

Как настроить NE555DR для работы в астабильном режиме?

  1. Подключите два резистора R1 и R2 и конденсатор C
  2. Частота колебаний f = 1 / (0.693 * (R1 + 2R2) * C)
  3. Скважность определяется соотношением R1 и R2
  4. Для получения скважности 50% выберите R1 = R2

Применение NE555DR в электронных схемах

Благодаря своей универсальности, NE555DR находит применение в самых разных областях электроники. Вот некоторые типичные варианты использования:


  • Генераторы импульсов и тактовых сигналов
  • Формирователи временных задержек
  • ШИМ-контроллеры для управления двигателями
  • Преобразователи напряжения в частоту
  • Детекторы отсутствия импульсов
  • Источники звуковых сигналов

Где чаще всего используется NE555DR в современной электронике? Этот таймер по-прежнему востребован в таких областях как:

  • Автомобильная электроника (таймеры стеклоочистителей, сигнализации)
  • Бытовая техника (таймеры в стиральных машинах, микроволновках)
  • Охранные системы (датчики движения, сирены)
  • Измерительное оборудование (генераторы калибровочных сигналов)
  • Светодиодное освещение (драйверы с ШИМ-управлением)

Преимущества и недостатки NE555DR

Несмотря на почтенный возраст конструкции (первая версия 555 таймера была разработана в 1971 году), NE555DR остается популярным выбором разработчиков. В чем секрет такого долголетия?

Основные преимущества NE555DR:

  • Простота применения и настройки
  • Высокая стабильность параметров
  • Широкий диапазон напряжений питания
  • Низкая стоимость
  • Доступность и наличие множества аналогов
  • Богатая документация и готовые схемы применения

Однако у NE555DR есть и определенные недостатки:


  • Относительно высокое энергопотребление для современных маломощных устройств
  • Ограниченная максимальная рабочая частота (около 300 кГц)
  • Чувствительность к помехам по цепям питания
  • Необходимость в нескольких внешних компонентах

Сравнение NE555DR с аналогами

На рынке представлено множество аналогов NE555DR от различных производителей. Как они соотносятся с оригинальным таймером от Texas Instruments?

Популярные аналоги NE555DR:

  • SA555D от STMicroelectronics
  • LM555 от ON Semiconductor
  • ICM7555 от Intersil
  • TLC555 от Texas Instruments

Чем отличаются эти аналоги от NE555DR?

  • SA555D и LM555 практически идентичны по характеристикам
  • ICM7555 имеет сниженное энергопотребление (КМОП-версия)
  • TLC555 обладает расширенным диапазоном напряжений питания (от 2В)

При выборе между NE555DR и аналогами стоит учитывать конкретные требования проекта — по энергопотреблению, диапазону питающих напряжений, стоимости и доступности компонентов.

Особенности монтажа и подключения NE555DR

NE555DR выпускается в корпусе SOIC-8, что позволяет использовать его в компактных устройствах с поверхностным монтажом. На что следует обратить внимание при работе с этим компонентом?


Рекомендации по монтажу NE555DR:

  • Используйте паяльную пасту и печь для оплавления или паяльник с тонким жалом
  • Соблюдайте температурный профиль пайки (пиковая температура до 260°C)
  • Обеспечьте хороший теплоотвод при пайке во избежание перегрева
  • Проверьте качество паяных соединений после монтажа

Как правильно подключить NE555DR в схеме?

  1. Подключите питание к выводу 8 (VCC), а землю к выводу 1 (GND)
  2. Используйте развязывающий конденсатор 0.1 мкФ между VCC и GND
  3. Подключите времязадающие компоненты (R и C) к выводам 6 и 7
  4. Для запуска в моностабильном режиме подайте импульс на вывод 2 (TRIG)
  5. Выходной сигнал снимается с вывода 3 (OUT)

Расчет параметров схемы с NE555DR

Для корректной работы схемы с NE555DR необходимо правильно рассчитать номиналы внешних компонентов. Как это сделать?

Расчет для моностабильного режима

В моностабильном режиме длительность выходного импульса T определяется формулой:

T = 1.1 * R * C

где R — сопротивление в омах, C — емкость в фарадах.

Пример расчета: для получения импульса длительностью 1 секунду можно использовать R = 91 кОм и C = 10 мкФ.


Расчет для астабильного режима

В астабильном режиме частота колебаний f и скважность D определяются формулами:

f = 1 / (0.693 * (R1 + 2R2) * C)

D = (R1 + R2) / (R1 + 2R2)

Пример расчета: для получения частоты 1 кГц со скважностью 50% можно использовать R1 = R2 = 4.7 кОм и C = 100 нФ.

При расчетах следует учитывать допуски компонентов и возможные паразитные емкости, которые могут повлиять на точность генерируемых интервалов.


Аналоги для NE555DR / Texas Instruments

Исходное наименованиеiУпаковкаКорпусВыходовF максТехнологияUccIccT рабПримечанияКарточка
товара
NE555DR (TI)



в ленте 2500 шт SO-8 SOIC8
Полностью совместимая по корпусу, выводам и основным параметрам замена
SA555D (ST)



P= в линейках 100 шт SO-8 SOIC8General purpose single bipolar timer
NE555DT (ST)



P= в ленте 2500 шт SO-8 SOIC8
General purpose single bipolar timer
Несовместимая по корпусу и выводам, но с аналогичным набором функций замена
NE555DR (YOUTAI)



F~



в ленте 5000 шт SO-8 SOIC8
Товар из одной серии
NE555P (TI)



SS в линейках 50 шт

NE555 | Купить TI Parts

ТЕХНИЧЕСКИЕ ДАННЫЕ

Кол-во Цена
+

*Только для справки

  • ECCN США: EAR99

Пакет | Пины СОИК (D) | 8
Диапазон рабочих температур (°C) от 0 до 70
Количество в упаковке | Перевозчик 2500 | БОЛЬШОЙ T&R

  • Время от микросекунд до часов
  • Нестабильная или моностабильная работа
  • Регулируемый рабочий цикл
  • TTL-совместимый выход может принимать сток или источник
    До 200 мА
  • Для продуктов, соответствующих MIL-PRF-38535,
    Все параметры протестированы, если не указано иное. На всех других продуктах, производство Обработка не обязательно включает
    проверку всех параметров.

Эти устройства представляют собой схемы точной синхронизации, способные создавать точные временные задержки или колебание. В режиме задержки или моностабильном режиме работы временной интервал контролируется одним внешним резистором и конденсаторной сетью. В стабильном режиме работы частота и рабочий цикл могут регулироваться независимо с помощью двух внешних резисторов и одного внешний конденсатор.

Пороговый и триггерный уровни обычно составляют две трети и одну треть соответственно В СС . Эти уровни могут быть изменены с помощью клеммы управляющего напряжения. Когда вход триггера падает ниже уровня триггера, триггер устанавливается, а выход переходит в высокая. Если вход триггера выше уровня триггера, а пороговый вход выше пороговый уровень, триггер сбрасывается и выход низкий. Вход сброса (RESET) может отменить все остальные входы и могут использоваться для запуска нового цикла синхронизации. Когда RESET становится низким, триггер сбрасывается, и выход становится низким. Когда выход низкий, между разряд (DISCH) и заземление.

Выходная цепь может принимать или брать ток до 200 мА. Операция указано для источников питания от 5 В до 15 В. При напряжении питания 5 В выходные уровни совместимы с ТТЛ. входы.

Кол-во Цена
+

Опции держателя

Вы можете выбрать различные варианты держателей в зависимости от количества деталей, включая полную катушку, индивидуальную катушку, обрезанную ленту, трубку или лоток.

Индивидуальная катушка представляет собой непрерывный отрезок ленты из одной катушки для обеспечения прослеживаемости по коду партии и даты, созданный для точного запрошенного количества. В соответствии с отраслевыми стандартами латунная прокладка соединяет 18-дюймовую ведущую и концевую части по обеим сторонам отрезанной ленты для прямой подачи в автоматизированные сборочные машины. TI включает плату за намотку для индивидуальных заказов на катушки.

Обрезная лента представляет собой отрезок ленты, отрезанный от катушки. TI может выполнять заказы, используя несколько полос разрезанных лент или коробок, чтобы удовлетворить запрошенное количество.

TI часто поставляет устройства в трубке или в лотке в коробке, в тубе или лотке, в зависимости от наличия на складе. Мы упаковываем все ленты, трубки или коробки для образцов в соответствии с требованиями защиты от внутреннего электростатического разряда и уровня чувствительности к влаге.

Узнать больше

Может быть доступен выбор кода партии и даты

Добавьте количество в корзину и начните процесс оформления заказа, чтобы просмотреть варианты, доступные для выбора кодов партий или дат из существующих запасов.

Узнать больше

Findchips: сравнение NE555DR и NE555D

НЕ555ДР против НЭ555Д сравнение функций

NE555DR Инструменты Техаса

купить сейчас Спецификация

NE555D ООО «Рочестер Электроникс»

купить сейчас Спецификация
