Как определить нужный диаметр провода для предохранителя. Какие факторы влияют на выбор сечения провода. Как рассчитать номинал предохранителя. Таблицы для подбора провода и предохранителя.
Основные принципы выбора сечения провода для предохранителей
При выборе провода для предохранителя необходимо учитывать несколько ключевых факторов:
- Номинальный ток предохранителя
- Материал провода (медь или алюминий)
- Длина провода
- Температура окружающей среды
- Способ прокладки провода (открыто, в гофре, в жгуте и т.д.)
Основное правило: сечение провода должно быть таким, чтобы он выдерживал ток, на 30-50% превышающий номинальный ток предохранителя. Это обеспечит надежную защиту цепи и предотвратит перегрев проводки.
Таблицы для подбора сечения провода в зависимости от тока
Для удобства выбора сечения провода можно воспользоваться готовыми таблицами. Вот пример такой таблицы для медных проводов при температуре окружающей среды 20°C:
| Сечение провода, мм² | Допустимый ток, А |
|---|---|
| 0.5 | 17.5 |
| 0.75 | 22.5 |
| 1.0 | 26.5 |
| 1.5 | 33.5 |
| 2.5 | 45.5 |
При использовании алюминиевых проводов допустимый ток примерно на 20% ниже, чем для медных проводов того же сечения.
Как рассчитать номинальный ток предохранителя
Для расчета номинального тока предохранителя используется следующая формула:
Iном = Pмакс / U
Где:
- Iном — номинальный ток предохранителя (А)
- Pмакс — максимальная мощность нагрузки (Вт)
- U — напряжение питания (В)
Например, для устройства мощностью 1000 Вт при напряжении 220 В номинальный ток предохранителя составит:
I ном = 1000 / 220 ≈ 4.55 А
В этом случае следует выбрать ближайший больший стандартный номинал предохранителя, то есть 5 А.
Влияние длины провода на выбор сечения
Чем длиннее провод, тем большее сечение необходимо выбирать. Это связано с тем, что сопротивление провода увеличивается пропорционально его длине. Вот приблизительная таблица для выбора сечения медного провода в зависимости от его длины и тока:
| Ток, А | Длина до 5 м | Длина 5-10 м | Длина 10-20 м |
|---|---|---|---|
| 5 | 0.75 мм² | 1.0 мм² | 1.5 мм² |
| 10 | 1.0 мм² | 1.5 мм² | 2.5 мм² |
| 15 | 1.5 мм² | 2.5 мм² | 4.0 мм² |
Особенности выбора провода для автомобильных предохранителей
В автомобильных электросистемах действуют свои правила выбора сечения проводов. Это связано с более низким напряжением бортовой сети (обычно 12 В) и высокими токами. Вот примерная таблица для выбора автомобильных проводов:
| Ток, А | Сечение провода, мм² |
|---|---|
| 0-15 | 0.75 |
| 15-20 | 1.0 |
| 20-35 | 2.5 |
| 35-50 | 4.0 |
| 50-65 | 6.0 |
При выборе автомобильных проводов важно учитывать не только постоянную нагрузку, но и пиковые токи, например, при запуске двигателя.
Как правильно соединить провод и предохранитель
Правильное соединение провода и предохранителя критически важно для безопасной работы электрической цепи. Вот несколько ключевых рекомендаций:
- Используйте качественные клеммы или наконечники, соответствующие сечению провода.
- Обеспечьте надежный контакт между проводом и клеммой предохранителя.
- При использовании винтовых соединений, не перетягивайте винты, чтобы не повредить провод.
- Изолируйте места соединений, чтобы предотвратить короткое замыкание.
- Регулярно проверяйте соединения на предмет ослабления или окисления.
Помните, что плохой контакт между проводом и предохранителем может привести к перегреву и возгоранию.
Типичные ошибки при выборе провода для предохранителей
При выборе провода для предохранителей часто допускаются следующие ошибки:
- Использование провода меньшего сечения, чем требуется. Это может привести к перегреву и пожару.
- Игнорирование длины провода при выборе сечения.
- Неправильный расчет номинального тока предохранителя.
- Использование алюминиевых проводов вместо медных без учета их меньшей проводимости.
- Пренебрежение условиями эксплуатации (температура, влажность, механические нагрузки).
Избегание этих ошибок поможет обеспечить надежную и безопасную работу электрической цепи.
Современные тенденции в области предохранителей и проводов
В сфере электротехники постоянно появляются новые технологии и материалы. Вот некоторые современные тенденции в области предохранителей и проводов:
- Использование самовосстанавливающихся предохранителей (полимерных позисторов).
- Применение проводов с улучшенной изоляцией, устойчивой к высоким температурам и механическим повреждениям.
- Развитие «умных» предохранителей с возможностью удаленного мониторинга и управления.
- Использование композитных материалов для уменьшения веса проводки в автомобилях и авиации.
- Внедрение оптоволоконных технологий для передачи сигналов в условиях сильных электромагнитных помех.
Эти инновации позволяют повысить надежность и безопасность электрических систем, а также оптимизировать их характеристики.
Выбор сечения провода
Выбор сечения провода и предохранителя
Таблица 1 — выбор провода в зависимости от тока нагрузки и температуры окружающей среды.
Таблица 1
Сечение провода, мм2 | Сила допустимого тока (А) в зависимости от температуры окружающей среды, С | |||
20 | 30 | 50 | 80 | |
0,5 | 17,5 | 16,5 | 14 | 9,5 |
0,75 | 22,5 | 21,5 | 17,5 | 12,5 |
1 | 25 | 21,5 | 15 | |
1,5 | 33,5 | 32 | 27 | 19 |
2,5 | 45,5 | 43,5 | 37,5 | 26 |
4 | 61,5 | 58,5 | 50 | 35,5 |
6 | 80,5 | 77 | 66 | 47 |
Выбирая провод, нужно учитывать его длину и способ его прокладки (в жгуте, гофре или отдельно). Ниже представлена более подробная таблица 2 с учётом длины провода.
Максимальная длина кабеля (в метрах) от источника энергии до потребителя при падении напряжения меньше 2% для 12В систем. То есть значения внутри таблицы 2 — это длина провода (синим цветом) определённого сечения (пурпурный) и проходящий через него ток (красный), при котором будет падение напряжения 2%.
Таблица 2
Ток, А |
Сечение кабеля, мм2 | |||||||||||
| 1 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 75 | 100 | |
1 | 7 | 10. | 17.65 | 42.86 | 70.6 | 109.1 | 176.5 | 244.9 | — | — | — | |
2 | 3.53 | 5.45 | 8.82 | 14.29 | 21.4 | 35.3 | 54.5 | 88.2 | 122.4 | 171.4 | — | — |
4 | 1. | 2.73 | 4.41 | 7.14 | 10.7 | 17.6 | 27.3 | 44.1 | 61.2 | 85.7 | 130.4 | — |
6 | 1.18 | 1.82 | 2.94 | 4.76 | 7.1 | 11.7 | 18.2 | 29.4 | 40.8 | 57.1 | 87 | 117.6 |
8 | 0. | 1.36 | 2.2 | 3.57 | 5.4 | 8.8 | 13.6 | 22 | 30.6 | 42.9 | 65.25 | 88.2 |
10 | 0.71 | 1 | 1.76 | 2.86 | 4.3 | 7.1 | 10.9 | 17.7 | 24.5 | 34.3 | 52.2 | 70.6 |
15 | — | 0. | 1.18 | 1.9 | 2.9 | 4.7 | 7.3 | 11.8 | 16.3 | 22.9 | 34.8 | 47.1 |
20 | — | — | 0.88 | 1.43 | 2.1 | 3.5 | 5.5 | 8.8 | 12.2 | 17.1 | 26.1 | 35.3 |
25 | — | — | — | 1. | 1.7 | 2.8 | 4.4 | 7.1 | 9.8 | 13.7 | 20.9 | 28.2 |
30 | — | — | — | — | 1.4 | 2.4 | 3.6 | 5.9 | 8.2 | 11.4 | 17.4 | 23.5 |
40 | — | — | — | — | — | 1. | 2.7 | 4.4 | 6.1 | 8.5 | 13 | 17.6 |
50 | — | — | — | — | — | — | 2.2 | 3.5 | 4.9 | 6.9 | 10.4 | 14.1 |
100 | — | — | — | — | — | — | — | 1. | 2.4 | 3.4 | 5.2 | 7.1 |
150 | — | — | — | — | — | — | — | — | — | 2.3 | 3.5 | 4.7 |
200 | — | — | — | — | — | — | — | — | — | — | 2. | 3.5 |
91
88
73
14
8
7
6
Например, при подключении автомагнитолы нам нужен 1 метр провода, ток потребления примерно 10 ампер. Наблюдая по таблице, видим (выделил зелёным цветом), что нам нужен провод сечением 1,5 мм2. (10 — Ток, 1 — длина, 1,5 — сечение провода).
При выборе провода нужно не забывать про предохранители, в случае замыкания должен перегорать предохранитель, а не провод. Предохранитель должен находиться как можно ближе к источнику питания или к распределительному предохранителю большего номинала. С помощью следующей таблицы 3 можно ориентировочно подобрать предохранитель только для защиты провода, где нагрузка будет постоянная. При нагрузках с большими пусковыми токами, например стартёр, лебёдка, нужно рассчитывать номинал предохранителя с учётом пускового тока потребителя.
Предохранитель может выдерживать кратковременные перегрузки, при превышении 35% от номинального тока, предохранитель перегорает за считанные секунды или мгновенно (зависит от производителя).
Таблица 3
| Площадь сечения провода, мм2 | Макс. номинал предохранителя, А |
| 0.5 | 5 |
| 0.75 | 7.5 |
| 1 | 10 |
| 1.5 | 15 |
| 2.5 | 25 |
| 4 | 30 |
| 6 | 40 |
| 8 | 50 |
| 10 | 60 |
| 16 | 80 |
| 20 | 100 |
| 25 | 125 |
| 30 | 150 |
| 50 | 200 |
| 70 | 250 |
| 95 | 300 |
Проведём эксперимент.
Возьмём два тонких провода суммарной длинной 3 метра, сечением 0,5 мм*2 и подключим через них лампочку на 12 вольт 3 ватта, замерим напряжение на источнике питания и на самой лампе. (см. фото ниже):
Лампа на 12 вольт 3 ватта, ток лампы 0,3 ампера
Как видим, падение напряжения отсутствует. Теперь подключим к этим же проводам более мощную лампу на 55 ватт (фото ниже):
Лампа на 12 вольт 55 ватт
Замерим напряжение при включенной лампе:
Ток лампы 4,1 ампера
В результате видим, что напряжение на лампе отличается от источника на 0,7 вольта. В результате лампа будет светить слабее, чем хотелось бы. Значит нужно увеличить сечение провода, что мы и сделаем (см. фото ниже):
Выросло напряжение, следовательно и ток стал немного больше (4,2 ампера)
Как видим, падение напряжения составило всего 0,2 вольта.
При этом суммарная длина проводов имеет такую же длину, но сечение уже 1,5 мм*2. Так что при подключении учитывайте мощность нагрузки, длину и сечение проводов. Не забываем ставить предохранители со стороны источника подключения на плюсовой провод, подбирая предохранитель так, чтобы в случае замыкания перегорал предохранитель а не провод. Для подбора есть таблица (см. таблицу 3), в которой указан максимально допустимый номинал предохранителя, в зависимости от сечения провода. Но если вы знаете что ваша нагрузка не будет превышать ток например 5 ампер, тогда можно поставить предохранитель на 7,5 ампер. На основе этих данных, можно увеличить напряжение например на лампах ближнего света.
Предохранитель — расчет и выбор провода для ремонта
Автомобильный предохранитель был отремонтирован и теперь может снова использоваться для защиты цепей в электрической системе автомобиля. Если после установки отремонтированный предохранитель снова перегорает, то неисправность, скорее всего, кроется в электрической системе автомобиля.
Содержание
Предохранитель
Выбор провода для ремонта
предохранитель – Предохранитель – это монтажное изделие, предназначенное для защиты электрооборудования путем отключения его электропитания, когда уровень тока превышает номинал предохранителя, путем расплавления калиброванной проволоки, встроенной в предохранитель.
Предохранители обычно используются для защиты электропроводки и дорогостоящего радиооборудования от короткого замыкания, пусковых токов и для обеспечения безопасной работы электрооборудования. Они доступны в различных исполнениях, размерах и для всех защитных токов.
Процедура ремонта предохранителя, рассмотренная выше, обеспечит защитную функцию предохранителя при соблюдении всех условий. Но не у всех есть опыт работы с паяльником и измерения диаметра проволоки. И в любом случае промышленно изготовленный предохранитель будет работать надежнее.
youtube.com/embed/z3UddBNglLU?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share» allowfullscreen=»»> В прошлом также плоские провода защищались только предохранителями в вилках. В настоящее время для защиты электрических кабелей используются более надежные, многоразовые устройства защиты от короткого замыкания – автоматические выключатели остаточного тока. Для электроприборов пока не придумано лучшей защиты от короткого замыкания, чем предохранитель. Использование предохранителей особенно популярно в автомобилях, поскольку они являются единственным надежным и недорогим способом защиты от короткого замыкания.
Толщина проволоки определяется с помощью микрометра. Если у вас нет такой линейки, достаточно будет ученической линейки. Сделайте 10-20 сплошных витков на линейку (чем больше намотаете, тем точнее результат), разделите количество закрытых миллиметровых делений на количество витков и вы узнаете необходимую толщину.
Отмотаем 10 витков, покрыв 6,5 мм. Разделив расстояние на число, вы получите диаметр провода – 0,65 мм, из которых около 0,05 мм занимает изоляционный лак. В результате фактический диаметр составляет 0,6 мм.
Плавкие вставки
Плавкие вставки также широко используются в промышленности. От них может зависеть производительность всего предприятия или коммунальной системы. Промышленные предохранители не следует покупать с рук, на рынке или у ненадежных организаций. Мудрое решение – обратиться к профессионалам в области электроники, таким как интернет-магазин Conrad.ru. В таких случаях мизер платит в три раза больше, а не в два.
На электрических схемах графическое обозначение вставки аналогично обозначению резистора, но со сплошной линией в центре прямоугольника. За буквой обычно следует указание тока предохранителя. Например, F1A означает, что в цепи установлен предохранитель на 1 ампер. В некоторых случаях используется международное обозначение “тепловой предохранитель”.
Многоразовые предохранители
плавкие вставки можно использовать повторно, но с осторожностью…Плавкие вставки имеют естественную тенденцию к перегоранию, и предполагается, что такие изделия не подлежат ремонту. Это не так: однако, проявив немного творчества, их можно успешно переоборудовать и использовать повторно.
Дело в том, что корпус картриджа не повреждается, только калиброванный металлический волосок внутри него становится бесполезным. Таким образом, после замены истекшего волоса предохранитель снова готов к использованию. Однако этот вариант подходит только в крайнем случае, когда, например, нет запасного предохранителя, магазин закрыт, а музыка в этот момент находится под угрозой.
Обычно, однако, следует использовать только продукт заводской сборки. Другими словами, разумно временно заменить картридж перед заменой на новый аналог, сохранив при этом его защитную функцию. Подчеркнем это, потому что, к сожалению, люди часто замыкают контакты первым попавшимся проводом или, что еще хуже, вставляют стальной штырь вместо предохранителя.
Такое “изобретение” является грубым нарушением правил безопасности, что может привести к перегреву и возгоранию вилки.
Предохранители выходят из строя по двум причинам: колебания в электросети или неисправности в самом электрооборудовании. Бывают и технологические сбои из-за неудовлетворительного качества партии. А значение напряжения сети, в которой находятся плавкие вставки, практически не играет никакой роли. Поэтому установите образец с номиналом 1А в панели предохранителей автомобиля, в переносной лампе и в распределительном щите 380 В.
В общем, во время работы волосы, простирающиеся от одного конца предохранителя до другого, могут нагреваться до t
+70°C, и это нормальное явление. Однако, если нагрузка по току увеличивается, t увеличивается соответственно. При достижении температуры плавления материала проводника он мгновенно сгорает, безопасно размыкая цепь и прерывая подачу электроэнергии.
Совершенно ясно, что, скажем, при коротком замыкании металл плавится, а не горит. Именно поэтому предохранитель называется плавким элементом, и когда люди говорят “лампочка перегорела”, это не означает, что вольфрамовая нить была уничтожена огнем – она просто расплавилась, не выдержав скачка электрического напряжения при включении. То же самое происходит с предохранителем.
Как выбрать правильный предохранительНаиболее распространенным предохранителем на рынке является трубчатый предохранитель. Он выполнен в виде полого керамического или стеклянного цилиндра с металлической оболочкой на концах, которые соединены между собой резьбой внутри корпуса. Плавкие вставки для сверхвысоких токов помещаются в полость цилиндра с наполнителем, который в основном состоит из кварцевого песка.
Если известна потребляемая мощность, номинальный ток предохранителя можно легко рассчитать по следующей формуле:
- I ном – номинальный ток предохранителя, A.
- P max – максимальная мощность, Вт.
- U – напряжение питания, В.
Однако лучше использовать таблицы, созданные специально для этой цели.
Вот некоторые данные из них:
- Максимальная потребляемая мощность 10 Вт соответствует стандартному напряжению 0,1 А.
- 50 ВТ – 0,25 А.
- 100 ВТ – 0,5 А.
- 150 ВТ – 1A.
- 250 ВТ – 2A.
- 500 ВТ – 3 А.
- 800 ВТ – 4 А.
- 1 кВт – 5 А.
- 1,2 кВт – 6 А.
- 1,6 кВт – 8 А.
- 2 кВт – 10 А.
- 2,5 кВт – 12 А.
- 3 кВт – 15 А.
- 4 кВт – 20 А.
- 6 кВт – 30 А.
- 8 кВт – 40 А.
- 10 кВт – 50 А.
Рассмотрим ситуацию, когда телевизор перестал работать после грозы. Оказалось, что взорвался картридж неустановленного номинала. Мощность телевизора составляет 120 Вт. В книге можно прочитать: для оборудования с указанной мощностью ближайшее значение составляет 150 Вт, что соответствует изделию с номинальным током 1 А.
Если после замены предохранителя сбой происходит каждый раз, причина сбоя не в предохранителе, а в оборудовании, требующем ремонта. Использование предохранителя, рассчитанного на больший ток, только ухудшит ситуацию, вплоть до невозможности ремонта.
Совет для тех, кто занимается самообслуживаниемПри изготовлении предохранителей используются калиброванные нити из алюминиевых сплавов, меди, нихрома, олова, серебра и свинца в зависимости от скорости и силы тока. Для создания плавких соединений в ремесленных условиях доступны только медь и алюминий, но даже их достаточно.
При проектировании электрозащитных компонентов действует известное правило: значение тока, потребляемого проектируемым устройством, должно быть больше, чем ток, потребляемый устройством. Грубо говоря, если усилитель работает при токе 5 А, ток защиты предохранителя определяется как 10 А. На крышке или корпусе предохранителя выбита маркировка, которая является его технической характеристикой.
Кроме того, сведения об электрических функциях выбиты на крышке устройства рядом с местом установки предохранителя.

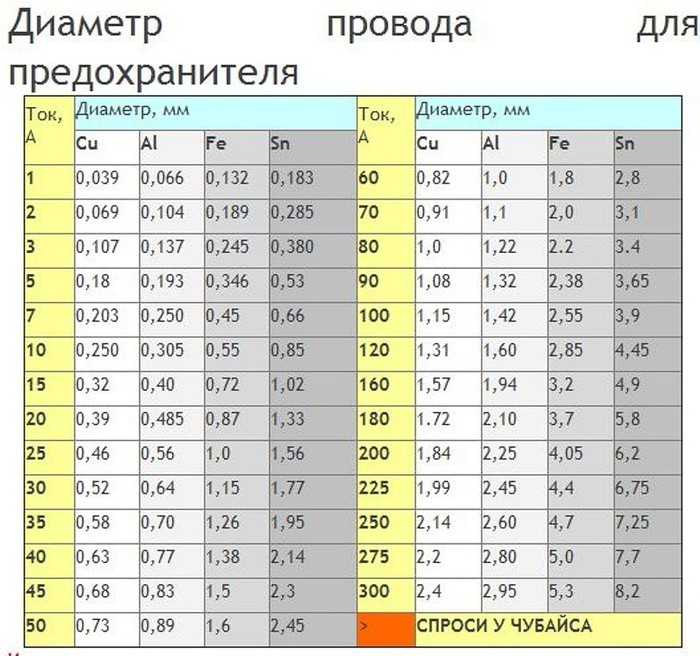

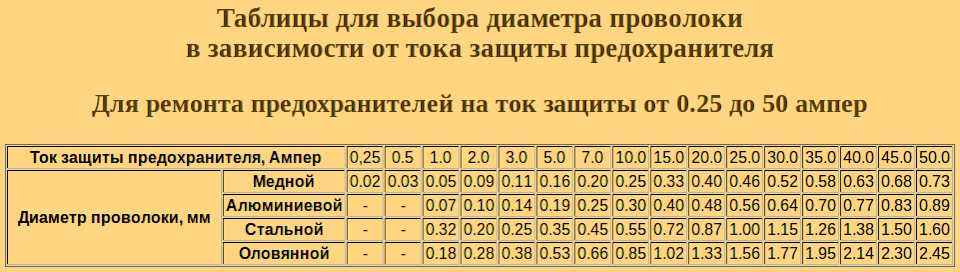

Определите толщину проволоки с помощью микрометра. Если у вас нет такой линейки, достаточно будет ученической линейки. Сделайте 10-20 сплошных оборотов линейки (чем больше вы намотаете, тем точнее будет результат), разделите количество закрытых миллиметровых делений на количество оборотов, и вы получите необходимую толщину. Отмотаем 10 витков, покрыв 6,5 мм. Разделив расстояние на число, вы получите диаметр провода – 0,65 мм, из которых около 0,05 мм занимает изоляционный лак. В результате фактический диаметр составляет 0,6 мм.
Обратитесь к справочнику:
- Для предохранителя на 1 А подходит медная проволока толщиной 0,05 мм и алюминиевая проволока толщиной 0,07 мм.
- 2A – 0,09 мм – 0,10 мм.
- 3A – 0,11 мм – 0,14 мм.
- 5A – 0,16 мм – 0,19 мм.
- 7A – 0,20 мм – 0,25 мм.
- 10A – 0,25 мм – 0,30 мм.
- 15A – 0,33 мм – 0,40 мм.
- 20A – 0,40 мм – 0,48 мм.
- 25A – 0,46 мм – 0,56 мм.
- 30A – 0,52 мм – 0,64 мм.
- 35A – 0,58 мм – 0,70 мм.
- 40A – 0,63 мм – 0,77 мм.
- 45A – 0,68 мм – 0,83 мм.
- 50A – 0,73 мм – 0,89 мм.
Таким образом, этот провод подходит для предохранителя на 30 А.
Существует 3 способа ремонта трубчатого предохранителя:
- Проволока зачищается и продевается через ряд катушек на обоих колпачках. Этот метод довольно рискованный и должен использоваться только в качестве временной меры.
- Пайка также не требуется. Колпачки последовательно нагреваются над открытым пламенем, затем снимаются и очищаются для обеспечения хорошего контакта. Очищенную проволоку пропускают через цилиндр, концы загибают по краям, а затем снова надевают колпачки. Но это все тот же “баг”, что и первый, просто менее примитивный.
- Напоминает оба предыдущих, но в то же время радикально отличается от них. Отремонтированный таким образом предохранитель практически неотличим от нового, так как воспроизводится по заводской технологии, с помощью пайки.
Описанная методика может быть успешно использована для ремонта всех типов плавких вставок.
Для правильного расчета плавких вставок необходимо учитывать номинальное напряжение. Это значение должно быть равно значению, при котором предохранитель отключает электрическую цепь. Базовое значение – это минимальное напряжение, обеспечиваемое для основания и плавкой вставки.
Общие правила расчета
Для правильного расчета плавких вставок необходимо учитывать номинальное напряжение. Это значение должно быть равно значению, при котором предохранитель отключает электрическую цепь. Базовое значение – это минимальное напряжение, обеспечиваемое для базы и плавкой вставки.
Еще одно важное значение, которое необходимо включить в расчет, – это напряжение отсечки. Этот параметр представляет собой мгновенное значение напряжения, появляющегося после срабатывания предохранителя или самой плавкой вставки. Как правило, учитывается максимальное значение этого напряжения.
Кроме того, необходимо учитывать ток плавкой вставки, от которого зависит диаметр установленного внутри провода. При расчете плавкой вставки предохранителя эта величина имеет свое значение для каждого металла и подбирается с помощью таблицы или калькулятора. Материал и размер вставок должны обеспечивать требуемые защитные свойства. Длина патрона не должна быть слишком большой, так как это влияет на гашение дуги и общие температурные характеристики.
Номинальная мощность нагрузки обычно указывается на этикетке изделия. На основании этого параметра рассчитывается номинальный ток предохранителя по формуле: Inom = Pmax/U, где Inom – номинальный ток предохранителя, Pmax – максимальное значение нагрузки, а U – напряжение сети.
Для определения более точных значений диаметра медной проволоки для ремонта предохранителя или если требуется предохранитель на защитный ток, не указанный в таблице, можно использовать следующую формулу.
Формула для расчета диаметра медной проволоки для предохранителя
Следующая формула может быть использована для определения диаметра медной проволоки для ремонта предохранителя или когда требуется предохранитель на защитный ток, не указанный в таблице.
Формула для расчета диаметра медной проволоки для ремонта предохранителей
Где
I пр – ток защиты предохранителя, А;
d – диаметр медного провода, мм.
Зная количество тепла, необходимое для расплавления плавкой вставки, время плавления можно рассчитать по формуле:
Расчет проводов для предохранителей
Где: d – диаметр проводника, мм; k – коэффициент, зависящий от материала проводника в соответствии с таблицей.
Где: m – коэффициент, зависящий от материала проводника в соответствии с таблицей.
Формула (1) применима к малым токам (тонкие проводники d = (0,02 – 0,2) мм), а формула (2) – к большим токам (толстые проводники). Таблица коэффициентов.
Диаметр проводника, который будет использоваться в предохранителе, рассчитывается по формулам: Для малых токов (тонкие проводники диаметром от 0,02 до 0,2 мм):
Для больших токов (толстые провода):
Количество тепла, выделяемого на плавкой вставке, рассчитывается по формуле:
Где: I – ток, протекающий через проводник; R – сопротивление проводника; t – время, в течение которого плавкая вставка находится под напряжением I.
Сопротивление плавкой вставки рассчитывается по формуле:
где: p– удельное сопротивление материала проводника; l – длина проводника; s – площадь поперечного сечения проводника.
Для простоты расчета сопротивление принимается постоянным. Увеличение сопротивления плавкой вставки, вызванное повышением температуры, не учитывается.
Зная количество тепла, необходимое для плавления легкоплавкого соединения, мы можем рассчитать время плавления по формуле:
Где: W – это количество тепла, необходимое для расплавления плавкой вставки; I – ток плавления; R – сопротивление плавкой вставки.
Количество тепла, необходимое для расплавления плавкой вставки, рассчитывается по формуле:
Где: лямбда – удельная теплота плавления материала, из которого изготовлена плавкая вставка m – масса плавкой вставки.
Масса легкоплавкого элемента с круглым сечением рассчитывается по формуле:
где: d – диаметр плавкой вставки l – длина плавкой вставки; p – плотность легкоплавкого материала.
Я сделал себе небольшую html – страничку с автоматическим расчетом диаметра плавкой вставки.
Это предохранитель на 4 ампера.
Как рассчитать предохранитель.
Она составляет 4 ампера.
_________________
В надписи было сказано, что ее нужно удалить. Я так и сделал.
JLCPCB, всего $2 за прототип тарелки! Любой цвет по вашему желанию!
Подпишитесь и получите два купона на $5 каждый: https://jlcpcb.com/cwc
_________________
Устройство, защищенное предохранителем, перегорит первым, защищая предохранитель. Закон Мерфи.
Сборка печатной платы от $30 + БЕСПЛАТНАЯ доставка по всему миру + шаблон
Модули Navigator позволяют значительно сократить время проектирования оборудования. Во время вебинара 17 ноября вы узнаете о новых семействах Teseo-LIV3x, Teseo-VIC3x и Teseo-LIV4F. Вы узнаете, как легко добавить функциональность позиционирования с повышенной точностью с помощью двухдиапазонного приемника и MEMS Sensor Navigation. Узнайте о Teseo Suite и ознакомьтесь с результатами полевых испытаний.
Компания Infineon выпустила семейство 40-вольтовых МОП-транзисторов OptiMOS 5. Эти изделия представляют собой МОП-транзисторы нормального уровня с более высоким порогом напряжения (по сравнению с другими низковольтными МОП-транзисторами) для защиты от ложных срабатываний в шумной обстановке.
Читайте далее:
- Классика навсегда: современные предохранители и выключатели-разъединители.
- Как выбрать автомобильные предохранители?.
- Расчет электрической печи: важные моменты проектирования. Методика расчета печи с формулами и допусками.
- Марки припоев, состав и свойства, применение: От чего зависит выбор?.
- Намотка индукторов.
- Как заменить предохранитель в автомобиле?.
- Профилактическое обслуживание электроустановок.
Intelligent Power and Sensing Technologies
Инструменты для рекомендаций по продуктам+ TM
Интерактивные диаграммы портфолио
Ознакомьтесь с портфолио onsemi для SiC и Si MOSFET, IPM и IGBT.
Смотрите и сравнивайте на первый взгляд электрические параметры и показатель качества с помощью интерактивных диаграмм.
Изучите PRT+ TM
Учитесь у экспертов
Веб-семинары по технологиям
Присоединяйтесь к нашим предстоящим веб-семинарам, организованным onsemi экспертов, чтобы узнать о новейших интеллектуальных технологиях питания и датчиков.
28 марта: Системы защиты цепи, управляемые с помощью Intelligent Power
30 марта: Блоки питания сверхвысокой плотности 300 Вт с Totem Pole PFC и встроенным драйвером GaN
Узнать больше
Представляем новое семейство E E
Устройства SiC 1700 В с лучшей в отрасли надежностью и сниженными потерями мощности
Новый Устройства SiC onsemi 1700 В усиливают превосходную производительность и строгие стандарты качества продуктов в нашем семействе EliteSiC.
Устройства оптимизированы для поддержки повышенных температур, характерных для систем быстрой зарядки постоянного тока и других приложений энергетической инфраструктуры.
Discover EliteSiC
Эталонный модульный дизайн устройства для быстрой зарядки постоянным током
Двунаправленное устройство быстрой зарядки постоянного тока на основе SiC мощностью 25 кВт
Наша компактная двунаправленная система быстрой зарядки постоянного тока на основе модулей EliteSiC мощностью 25 кВт который заключает в себе наши десятилетия знаний в области преобразования энергии. Кроме того, шаг за шагом пошаговое руководство освещает основные проблемы, компромиссы и компромиссы, а также показывает как спроектировать, построить и проверить такую систему.
Узнайте больше
Узнайте, чем мы занимаемся
Автомобильные решения
Все для автомобилей РешенияБортовое зарядное устройство Тяговый инвертор Электромобиль постоянного тока Чувство В салоне Вспомогательный электромобиль Системы 48 В просмотра Бортовое зарядное устройство Тяговый инвертор Электромобиль постоянного тока Чувство В салоне Вспомогательный электромобиль Системы 48 В просмотра
Промышленные решения
Все промышленные РешенияЭнергетическая инфраструктура
Солнечная Власть Энергия Хранилище DC Быстрый Зарядка электромобиля
Энергетическая инфраструктура
Промышленная автоматизация
Связанный Осветительные приборы Машина Зрение Робототехника промышленный Водить машину Объект Управление
Промышленная автоматизация
5G и облачная мощность
Все связанные РешенияСерверная и телекоммуникационная инфраструктура
5G Радиоблок Стойка Власть Поставлять Базовая станция Основной Власть
Серверная и телекоммуникационная инфраструктура
Кто мы
Видение
Проводить
устойчивое будущее.
О компании
Миссия
Мы внедряем инновации для создания интеллектуальных технологий питания и датчиков, которые решать самые сложные проблемы клиентов.
Каждый день наши сотрудники стремятся повысить ценность для заинтересованных сторон за счет высококачественные и дорогостоящие продукты и услуги.
Полное заявление
Еще для изучения
Карьера
#TransformYourFuture
Присоединяйтесь к команде, в которой передовые интеллектуальные технологии позволяют ведущих мировых новаторов и формировать будущее.
Найдите свою команду
Связи с инвесторами
Будьте в курсе наших квартальных результатов, новостей и предстоящих событий.
Подробнее
Таблица размеров медных плавких проводов в swg
от Ashish Seth
Что представляет собой SWG (
Стандартный проводной датчик )Стандартный провод размер указан в BS 3737:1964 (теперь отозван). Он также известен как Imperial Wire Gauge или British Standard Gauge . Популярность размеров SWG сильно упала, но они по-прежнему используются в качестве меры толщины электрических проводов. Площадь поперечного сечения в квадратных миллиметрах в настоящее время является более распространенным измерением размера проводов, используемых в электроустановочных кабелях. Действующим британским стандартом для металлических материалов, таких как проволока и лист, является BS 6722:19.86, который является исключительно метрическим стандартом. В этой статье мы обсудим таблицу размеров медных предохранителей в swg .
Стандартный калибр проводов (часто сокращенно SWG ) – это единица измерения диаметра проводов, указанная в BS 3737:1964 (в настоящее время отозвана).
Он также известен как Imperial Wire Gauge или British Standard Gauge . Популярность размеров SWG сильно упала, но они по-прежнему используются в качестве меры толщины электрических проводов. Площадь поперечного сечения в квадратных миллиметрах в настоящее время является более распространенным измерением размера проводов, используемых в электроустановочных кабелях. Действующим британским стандартом для металлических материалов, таких как проволока и лист, является BS 6722:19.86, который является исключительно метрическим стандартом. В этой статье мы обсудим таблицу размеров медных предохранителей в swg .
После « Таблица размеров медных плавких проводов в swg » используется для определения допустимой нагрузки по току медных проводов в нормальных случаях и при каком токе предохранителя (токе предохранителя) выветрится.
как мы знаем, во время короткого замыкания и перегрузки по току эти токи увеличиваются до уровня, превышающего их нормальный протекающий ток, как только ток плавления достигает самого предохранителя, расплавляя его и отключая цепь. Правильный размер медного предохранителя необходим для защиты трансформатора.
| S.W.G | Diameter in inches | Current rating of fuse in amperes | Approximate fusing current | |||||||||
| 40 | 0.0048 | 1.5 | 3 | |||||||||
| 39 | 1.0052 | 2.5 | 4 | |||||||||
| 38 | 0. 006 | 3 | 5 | |||||||||
| 37 | 0.0068 | 3.5 | 6 | |||||||||
| 36 | 0.0076 | 4.5 | 7 | |||||||||
| 35 | 0.0084 | 5 | 8 | |||||||||
| 34 | 0.0092 | 5.5 | 9 | |||||||||
| 33 | 0.0101 | 6 | 10 | |||||||||
| 32 | 0. 0108 | 7 | 11 | |||||||||
| 31 | 0.0116 | 8 | 12 | |||||||||
| 30 | 0.0124 | 8.5 | 13 | |||||||||
| 29 | 0.0136 | 10 | 16 | |||||||||
| 28 | 0.0148 | 12 | 18 | |||||||||
| 27 | 0.0164 | 13 | 23 | |||||||||
| 26 | 0. 018 | 14 | 28 | |||||||||
| 25 | 0,020 | 15 | 30 | 17921792 | 1792 | 1792 | 7 | 792 | .0176 | 17 | 33 | |
| 23 | 0.024 | 20 | 38 | |||||||||
| 22 | 0. 028 | 24 | 48 | |||||||||
| 21 | 0.032 | 29 | 58 | |||||||||
| 20 | 0.036 | 34 | 70 | |||||||||
| 19 | 0.04 | 38 | 81 | |||||||||
| 18 | 0.048 | 45 | 106 | |||||||||
| 17 | 0.056 | 65 | 135 | |||||||||
| 16 | 0. 064 | 166 | ||||||||||
| 15 | ||||||||||||
| 15 | ||||||||||||
| 15 | ||||||||||||
| 15 | ||||||||||||
| 15 | ||||||||||||
| 15 | ||||||||||||
| 15 | ||||||||||||
| 15 | .0010197 | |||||||||||
| 14 | 0.08 | 102 | 230 | |||||||||
| 13 | 0.092 | 130 | 295 |
Что такое провод плавкого предохранителя из луженой меди
Медь является вторым наиболее проводящим металлом в мире после серебра, но из-за ее распространенности и простоты работы медь считается стандартом в электротехнике.
работа. Медь также является стандартом, по которому оцениваются все другие проводящие металлы. В 1913, Международная электротехническая комиссия установила его проводимость на уровне 100 процентов от Международного стандарта на отожженную медь (IACS). Металл устойчив к гальванической коррозии — постепенному износу одного металла при электрическом контакте с другим металлом — и достаточно прочен, чтобы избежать растяжения, зазубрин и разрывов. Однако медь не непобедима.
Медные провода являются одними из наиболее часто используемых компонентов в электрических системах в качестве луженых медных предохранителей. Несмотря на всю свою универсальность и относительно невысокую стоимость, обычная медная проволока подходит не для всех ситуаций. В определенных условиях медная проволока должна быть специально обработана, чтобы оставаться эффективной.
Лужение Преимущества медной плавкой проволоки
Когда вы наносите тонкий слой олова на голую медную проволоку либо путем погружения меди в расплавленный металл, либо с помощью электрического тока, чтобы соединить олово с медью, вы создаете то, что известно как луженая медная проволока.
