Диаметр провода и ток нагрузки: Таблица зависимости сечения кабеля от тока (мощности).

От чего зависит выбор сечения медного провода

При проведении капитального ремонта, как правило, меняется и электропроводка. При этом в разных помещениях или зданиях количество используемых электроприборов и их потребляемая мощность отличаются. Соответственно, использовать провод с одинаковыми характеристиками во всех случаях как минимум нелогично. О том, какую нагрузку может выдержать медный провод и как его выбрать, мы поговорим в этой статье.

Читайте также: Как делают провода

Почему медные провода лучше

Медные провода более востребованы по двум причинам:

1. Они более гибкие и спокойно выдерживают перегибы. Алюминиевые провода после двух-трех изгибов попросту ломаются.
2. При одинаковом сечении проводимость меди выше.

Почему важно правильно подобрать сечение провода

Если при подборе сечения провода вы ошибетесь в бо́льшую сторону, это может повредить только вашему кошельку. Намного хуже выбрать сечение меньше требуемого. В этом случае провод будет греться, а это может привести к короткому замыканию и даже пожару. Безопасность – вот главная причина продуманного подхода при выборе сечения провода.

Читайте также: Как определить сечение провода

Что влияет на выбор сечения провода

Можно назвать две причины, от которых зависит выбор:

1. Мощность подключенных приборов или токовая нагрузка на проводник.
2. Способ его укладки.

Медные провода отличаются количеством жил и величиной сечения

Варианты расчета сечения медного провода

Выбор сечения в зависимости от потребляемой мощности приборов

У каждого провода имеется предельное значение мощности подключенных к нему приборов, которое он способен выдержать без повреждений. Они приведены в таблице ниже:

Сечение, мм2	Мощность подключенных приборов, кВт
	Для сети 220 В	Для сети 380 В
1,5	4,1	10,5
2,5	5,9	16,5
4	8,3	19,8
6	10,1	26,4
10	15,4	33,0

В этой таблице показатели для двух- и трехфазной сети различаются. Дело в том, что в трехфазной сети используется не два, а три провода. Соответственно, возрастает величина тока, который по ним протекает, и мощность подключенных приборов.

Чтобы рассчитать сечение провода, нужно знать мощность всех электроприборов, которые будут использоваться в помещении. Для выполнения подсчетов можно использовать следующую формулу:

Р = Р_n × К,

где Р_n – суммарная потребляемая мощность электроприборов,

К – коэффициент одновременного использования электроприборов.

Коэффициент К показывает, сколько приборов в помещении может быть включено одновременно. Согласитесь, пользоваться одновременно, например, утюгом, феном и пылесосом вы вряд ли будете. Если в помещении меньше 10 розеток, коэффициент К принято считать равным 0,8 (то есть одновременно будут работать не больше 80 % имеющихся электроприборов). Если розеток больше 10, К считается равным 0,9.

Какая мощность у бытовых электроприборов

Чтобы было легче ориентироваться, приведем средние показатели мощности некоторых бытовых электроприборов:

Наименование прибора	Потребляемая мощность, кВт
Электрочайник	1,0–2,0
Микроволновая печь	1,5–2,2
Электромясорубка	1,5–2,2
Кофеварка	0,5–1,5
Посудомоечная машина	1,0–2,0
Стиральная машина	1,2–2,0
Утюг	1,2–2,0
Пылесос	0,8–2,0
Кондиционер	1,0–3,0
Фен	0,5–1,5

Таким может быть результат неправильного выбора сечения медного провода

Читайте также: Короткое замыкание: что это и как его предотвратить

Выбор сечения в зависимости от токовой нагрузки

Этот способ можно использовать, чтобы убедиться, что сечение провода выбрано правильно. Он считается более точным, чем рассмотренный выше.

Токовая нагрузка – это величина тока, которую проводник может пропускать длительное время без повреждений. Чтобы определить значение силы тока, нужно знать мощность всех подключаемых электроприборов. Для однофазной сети при подключении бытовых электроприборов можно использовать следующую формулу:

где I – сила тока (токовая нагрузка),

P – суммарная мощность подключаемых электроприборов,

220 – напряжение сети в вольтах.

Для трехфазной сети она будет выглядеть немного иначе:

где P – суммарная мощность подключаемых бытовых электроприборов,

380 – напряжение сети в вольтах.

Значение токовой нагрузки для проводников разного сечения приведено в таблице ниже:

Сечение, мм2	Токовая нагрузка, А
	Для сети 220 В	Для сети 380 В
1,5	19	16
2,5	27	25
4	38	30
6	46	40
10	70	50

Влияние способа укладки на выбор сечения

Способ укладки тоже влияет на выбор сечения провода. Если они идут в земле, то выдерживают бо́льшую нагрузку, потому что грунт хорошо отводит тепло. При прокладке по воздуху теплоотвод хуже, поэтому понадобятся провода большего сечения. Если провода уложены в короба или лотки, они могут греться друг о друга. В этом случае тоже понадобится увеличить их сечение. Значения сечений провода в зависимости от способа укладки для двухфазной сети приведены в таблице ниже:

Сечение, мм2	Укладка в воздухе, коробах или лотках		Укладка в земле
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	27	5,9
2,5	25	5,5	38	8,3
4	35	7,7	49	10,7
6	42	9,2	60	13,2
10	55	12,1	90	19,8

Выбор количества жил провода

В многожильном проводе окислению подвергается бо́льшая поверхность по сравнению с одножильным. Соответственно, его электропроводность ухудшается быстрее. Конечный выбор зависит от способа эксплуатации провода. Если он будет лежать неподвижно (например, в стене), то лучше использовать одножильный. Если же речь идет о частых перемещениях и перегибах (например, в случае удлинителя), то оптимальный вариант – многожильный.

Заключение

Знать нагрузку, которую способен выдержать медный провод, действительно важно. От этого зависит срок службы проводки и ее безопасность. Для удобства в таблице ниже приведены расчетные данные для различных значений потребляемой мощности и силы тока для сети 220 В:

Потребляемая мощность, Вт	Токовая нагрузка, А	Открытая укладка		Закрытая укладка
		Минимальный диаметр провода, мм	Минимальное сечение провода, мм2	Минимальный диаметр провода, мм	Минимальное сечение провода, мм2
500	2,17	0,74	0,43	0,83	0,54
750	3,26	0,91	0,65	1,02	0,82
1000	4,35	1,05	0,87	1,18	1,09
1500	6,52	1,29	1,30	1,44	1,63
2000	8,70	1,49	1,74	1,66	2,17
2500	10,87	1,66	2,17	1,86	2,72
3000	13,04	1,82	2,61	2,04	3,26
3500	15,22	1,97	3,04	2,20	3,80
4000	17,39	2,10	3,48	2,35	4,35

Сечение провода и нагрузка, способы вычисления, таблица

Для безопасной работы электрических систем первоочередное значение имеет правильный выбор сечение провода. Неправильный выбор поперечного сечения может привести к перегреву электропроводки, оплавлению изоляции и, в конечном счете, к возникновению пожара.

Чрезвычайно важно правильно оценить потребляемую мощность и в соответствии с этими расчетами подобрать оптимальные параметры проводов домашней электрической сети. Для правильного определения параметров электрических проводников существует несколько различных методик.

Способы вычисления сечения проводов

Правильный выбор поперечного сечения электрических кабелей обеспечит безупречную работу системы, а также позволит не тратить лишние средства на провода с заведомо завышенными параметрами.

В сущности, токопроводящий кабель вполне можно сравнить с любым трубопроводом, только вместо жидкости или газа по нему транспортируется ток. Недостаточное поперечное сечение приводит к резкому увеличению плотности тока, что, в свою очередь, влечет за собой перегрев провода, разрушение изоляции и возникновение пожароопасных ситуаций.

Завышенные показатели поперечного сечения не имеет никаких эксплуатационных противопоказаний, однако стоимость проводки в этом случае неоправданно и существенно возрастает.

Определить площадь поперечного сечения провода можно следующим образом: необходимо снять изоляцию и измерить микрометром или штангенциркулем диаметр токопроводящей жилы. После этого по формуле:

S=0.785d²

Определяем искомую площадь поперечного сечения кабеля. В случае многожильного проводника следует учесть количество токопроводящих жил, в этом случае:

S=0.785nd²,

Где n – количество токопроводящих элементов кабеля.

Следующей важной характеристикой как бытовой, так и промышленной электропроводки является предельно допустимая нагрузка. От этого показателя зависят основные свойства будущей проводки, мощность автоматических выключателей и пр.

Расчет максимальной нагрузки провода по сечению

Наиболее простым способом расчета является вычисление суммарной потребляемой мощности. Наибольшее сечение провод должен иметь на входе в первую распределительную коробку, далее, в зависимости от мощности потребителей, поперечное сечение кабеля может уменьшаться в зависимости от характеристик потребителей.

Для проведения расчета на первом этапе необходимо сложить показатели мощностей всех предполагаемых потребителей. Далее возможно два варианта: первый подразумевает введение понижающего коэффициента в 0,8, мотивируя это тем, что все потребители одновременно практически никогда не работают. Второй вариант напротив предполагает использование повышающего коэффициента в 1,2, аргументируя его учетом пусковых токов и повышением общей надежности системы. Кроме этого, второй вариант предполагает известный резерв мощности для возможных будущих потребителей.

Далее по обобщенным показателям мощности выбирают требуемое сечение провода. В зависимости от нагрузки и действительного напряжения в сети по таблице ПУЭ подбирают стандартный кабель, оптимальный для данных условий эксплуатации.

Для определения оптимальных параметров схемы трехфазных проводов также существуют специальные методы. Основным отличием однофазного и трехфазного провода является количество подключаемых фаз и напряжение.

Как рассчитать сечение трехфазного провода

Расчет проводов трехфазной проводки выполняют по формуле:

I = P / (√3 × U × cosφ)

В этой формуле

I – Предполагаемое значение силы тока, для определения сечения провода;

U – Стандартное фазовое напряжение, 220В;

cosφ – косинус угла фазового сдвига;

P – суммарная мощность потребителей.

Значение cosφ имеет чрезвычайно важное значение, поскольку, как видно из формулы, непосредственно влияет на силу тока. После определения общей мощности по специальной таблице подбирают оптимальное сечение провода.

Как уже не раз указывалось, существуют различные типы таблиц для определения необходимых характеристик проводов, которые помогут сделать правильный выбор при покупке кабельной продукции.

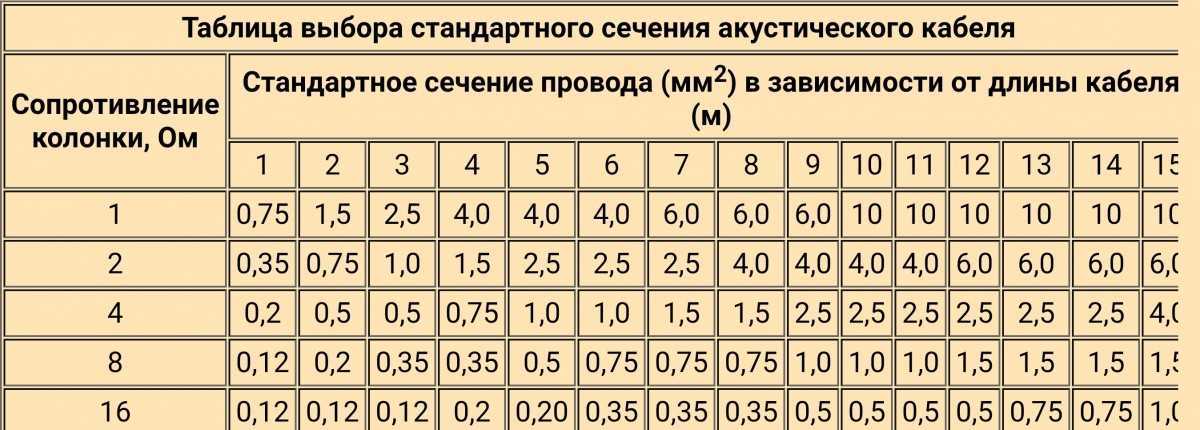

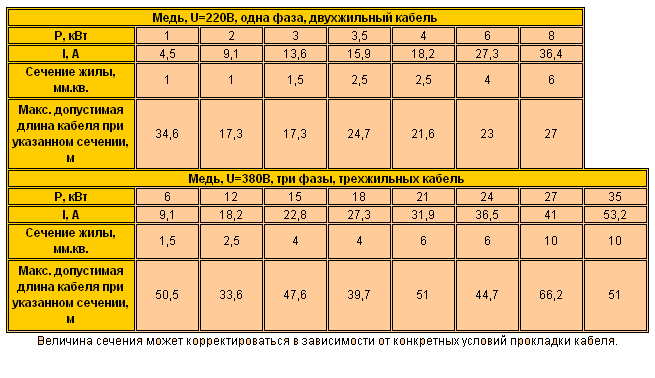

Таблица сечения провода и нагрузки

Такой параметр как поперечное сечение проводов имеет чрезвычайно важное значение для электротехники. Как правило, этот параметр неразрывно связан с такой важной характеристикой электропроводки как допустимая нагрузка.

Без учета этих двух показателей невозможно провести расчет, и тем более монтаж линий электропередач и бытовой электропроводки. В случае правильного выполнения проектных расчетов, срок службы и надежность работы электрических сетей будут вполне удовлетворительны, в то время как даже незначительные ошибки могут привести к перегреву проводников, оплавлению изоляционного покрытия и возникновению пожароопасных ситуаций.

Существенную помощь в проведении электротехнических расчетов может оказать использование специальных таблиц, отражающих зависимость потребляемой мощности от величины поперечного сечения проводника.

Подводя итог можно сказать, что зависимость мощности от сечения провода, отраженная в таблице обеспечит выбор оптимальных параметров проводки на случай увеличения мощности в случае подключения дополнительных потребителей, а так же с учетом возможных перепадов температур.

Руководство по калибру проволоки

Проволока бывает разной толщины, т. е. калибра, каждый из которых подходит для разных целей. Например, проволока для рукоделия тонкая, чтобы ее можно было сгибать, формировать и скручивать в ювелирные изделия и другие изделия ручной работы. В следующем руководстве мы даем обзор того, что такое калибры проводов, почему они важны, основные соображения и доступные стандартные размеры, чтобы помочь профессионалам отрасли выбрать правильный калибр проводов для своего применения.

Что такое калибры проводов?

Калибр проволоки относится к ее толщине. Каждый калибр представлен числом, причем меньшие числа представляют собой более толстые провода, а более высокие числа обозначают более тонкие провода.
American Wire Gauge (AWG) — это стандартный метод измерения и определения толщины кабеля, разработанный в США для электропроводящих проводов. Он подходит для указания калибров круглых и одножильных проводов из цветных металлов. Поскольку толщина провода влияет на его электрические свойства (например, сопротивление и грузоподъемность), знание калибра провода позволяет специалистам отрасли быстро и легко определить, подходит ли он для конкретного применения. Эти знания также могут передаваться между различными сторонами, например, от производителя к потребителю.

Электромеханическая сборка > Жгут проводов и кабельная сборка >> Есть вопросы? Свяжитесь с нами сегодня>

Соображения относительно калибров проводов

При выборе электропроводящего провода для применения калибр является важным соображением при проектировании. Тем не менее, правильный калибр зависит от множества факторов. Например, электрические цепи с более высокой номинальной силой тока требуют более толстых проводов, чтобы выдерживать нагрузку без чрезмерного накопления тепла. Использование проводов, слишком тонких для указанной силы тока в цепи, может привести к повреждению провода или воспламенению. Чтобы избежать этих проблем, необходимо определить общую силу тока системы — путем расчета влияния запланированной нагрузки, подключенной нагрузки и длины цепи — и выбрать подходящий для нее провод.

Взаимосвязь между калибром проволоки и другими техническими спецификациями

Калибр проволоки дает больше, чем информацию о ее толщине. Учитывая его калибр, профессионалы отрасли могут определить следующее о конкретном проводе:

• Диаметр. Калибр проволоки варьируется от малых до высоких значений, при этом меньшие числа относятся к меньшим диаметрам, а большие числа соответствуют большим диаметрам. Например, AWG 4 имеет диаметр 0,2043 дюйма, а AWG 40 — 0,0031 дюйма. Диаметр удваивается каждый раз, когда калибр уменьшается на шесть уровней (например, проволока трех калибров имеет двойной диаметр по сравнению с проволокой девяти калибров).
• Район. Площадь поперечного сечения круглых проводов можно рассчитать по формуле A= πr2, где r представляет собой половину диаметра. Площадь поперечного сечения проволоки удваивается каждый раз, когда она опускается на три уровня (например, у проволоки шестого калибра площадь поперечного сечения в два раза больше, чем у проволоки 9-го калибра).
• Футов на фунт. фута на фунт означает количество футов проволоки, необходимое для достижения веса в один фунт. (например, для провода AWG 4 требуется 7,918 фута, а для провода AWG 40 — 34,364 фута.)
• Сопротивление (Ом на 1000 футов). Электрическое сопротивление провода зависит от его длины и толщины. Более длинные провода обеспечивают большее сопротивление, чем более короткие провода. Учитывая два провода одинаковой длины, более толстый провод будет иметь меньшее сопротивление, чем более тонкий провод. (например, при 25°C провод AWG 4 имеет сопротивление 0,2485 Ом на 1000 футов, а провод AWG 40 имеет сопротивление 1079 Ом на 1000 футов.)
• Допустимый ток (амперы). Допустимый ток — это мера величины тока, которую провод может безопасно пропускать. Поскольку провода меньшего сечения (например, AWG 4) толще, они могут вместить больше электронов, чем провода большего сечения (например, AWG 40).

Области применения проводов разного сечения

Поскольку каждое сечение проводов имеет разные физические и электрические свойства, они, как правило, подходят для разных целей. Более тонкие калибры обычно находят применение в более легких приложениях, в то время как более толстые калибры используются для тяжелых условий эксплуатации.
Некоторые распространенные варианты использования для различных калибров проволоки описаны ниже:
Калибр 4…………………………………………………………………. печи и большие нагреватели
Калибр 6………………………………………………………………….. кухонные варочные панели и плиты
Датчик 10………………………………………… сушилки для белья, большие блоки переменного тока и водонагреватели
Датчик 12…………………………………………………… ……. Жилые розетки и небольшие единицы переменного тока
калибра 14 ……………………………………………………… ………………………………….. удлинители маломощные
Калибр 18………………………………………………………… низковольтное освещение и шнуры

Таблица размеров проводов

Американские стандарты сечения проводов варьируются от 0000 (до 302 ампер) до 40 (до 0,0137 ампер). Большинство бытовых и коммерческих требований к проводке варьируются от 2 (9максимум 5 ампер) или от 3 (максимум 85 ампер) до 14 (максимум 15 ампер). В таблице ниже представлены все размеры кабелей AWG и их уникальные свойства.

Сотрудничество с компанией Precision Manufacturing Company по производству высококачественных проводов

Выбор правильного провода, в том числе в отношении сечения, важен для обеспечения правильной работы электрической или электронной системы. Однако определить, какой из них подходит для конкретного приложения, может быть непросто. В таких ситуациях компания Precision Manufacturing готова помочь. Обладая более чем пятидесятилетним опытом работы с проводами и кабелями, у нас есть навыки и знания, чтобы помочь с любыми проводами или кабелями.

Для получения дополнительной информации о наших возможностях или помощи в выборе провода для вашего применения свяжитесь с нами или запросите предложение сегодня.

Калибр электрических проводов: размеры и их использование

Для каждой потребности в электроснабжении в вашем доме необходимо установить кабели, прошедшие электротехническую проверку . Эти кабели обеспечат надежное электрическое соединение. Соблюдение высокого качества при выборе гарантирует грамотную систему контуров по всей резиденции.

Проволока против. Кабель

Как правило, и провода , и кабели одинаковы. Единственное отличие состоит в том, что провод представляет собой электрический проводник, а кабель представляет собой группу проводников, заключенных в защитную оболочку. Существуют правила, касающиеся того, какие провода и кабели подходят для конкретных электрических применений и точных методов их установки.

Каковы размеры проводов и что такое калибр электрических проводов?

В то время как различные провода служат определенным целям, знание правильного размера провода, также известного как калибр, поможет вам в электрике. Измерения определяют величину тока, которая может безопасно проходить по проводу, не вызывая повреждений. В дополнение к этому, каждый размер провода имеет безопасную силу тока, которая является мерой электрического тока.

Что такое калибр проволоки?

Калибр провода относится к физическому размеру и пропускной способности провода. Ему дается фиксированное числовое обозначение, обратно пропорциональное диаметру проводников. Проще говоря, если номер провода небольшой, он будет иметь больший диаметр. Крайне важно знать размеры кабеля, чтобы обеспечить надежную передачу соответствующего количества тока. Ранг калибра также определяет сопротивление провода и его вес на единицу длины.

Это датчик или AWG?

И калибр, и калибр AWG в идеале одинаковы. Когда мы пишем, мы называем это мерой для ясного понимания. Измерения AWG не учитывают изоляцию проводника. Чем выше номер AWG, тем меньше проводник.

Таблица калибров проводов

Стандарты американского калибра проводов (AWG) варьируются от 0000 (до 302 ампер) до 40 (до 0,0137 ампер). Большинство бытовых и коммерческих требований к проводке варьируются от 2 (9максимум 5 ампер) или от 3 (максимум 85 ампер) до 14 (максимум 15 ампер). Таблица размеров проводов AWG приведена в таблице ниже.

Американский калибр проводов (AWG)	Диаметр (дюймы)	Диаметр (мм)	Площадь поперечного сечения (мм2)
0000	0,46	11,68	107.16
000	0,4096	10,4	84,97
00	0,3648	9,27	67,4
0	0,3249	8,25	53,46
1	0,2893	7,35	42,39
2	0,2576	6,54	33,61
3	0,2294	5,83	26,65
4	0,2043	5,19	21.14
5	0,1819	4,62	16,76
6	0,162	4. 11	13,29
7	0,1443	3,67	10,55
8	0,1285	3,26	8,36
9	0,1144	2,91	6,63
10	0,1019	2,59	5,26
11	0,0907	2,3	4,17
12	0,0808	2,05	3,31
13	0,072	1,83	2,63
14	0,0641	1,63	2,08
15	0,0571	1,45	1,65
16	0,0508	1,29	1,31
17	0,0453	1,15	1,04
18	0,0403	1,02	0,82
19	0,0359	0,91	0,65
20	0,032	0,81	0,52
21	0,0285	0,72	0,41
22	0,0254	0,65	0,33
23	0,0226	0,57	0,26
24	0,0201	0,51	0,2 ​​
25	0,0179	0,45	0,16
26	0,0159	0,4	0,13



Стандартные калибры калибров AWG

Калибры проводов поставляются в наборе стандартных размеров, которые вы можете выбрать, в зависимости от величины тока, которую вы хотите, чтобы они пропускали, и цели, которую они собираются выполнять. Общие размеры калибра AWG:

1. 14-калибра.
2. Провод 12 калибра.
3. Провод 10 калибра.
4. Провод 8 калибра.
5. Провод 6-го калибра.
6. Провод 2-го калибра.

Важность сечения электрического провода

Учитывая, что сечение кабеля указывает толщину проводника, по которому проходит поток электронов, проводник также должен подавлять сопротивление и поддерживать улучшенную передачу.

Знание калибра проволоки позволяет профессионалам отрасли и домовладельцам быстро и легко определить, подходит ли она для конкретного применения.

Калибр помогает пользователям узнать допустимую токовую нагрузку твердых электропроводящих кабелей, используя площадь поперечного сечения провода в качестве определяющего аспекта.

Выбор размера электрического провода

Вы можете определить калибр на основе полезных указателей ниже, назначенных в соответствии с номинальной силой тока при использовании провода:

• 18 калибр используются для низковольтных осветительных и ламповых шнуров на 10 ампер
• Калибр 16 используется для легких удлинителей, поддерживающих 13 А
• 14-й калибр применяются для светильников, ламп, осветительных цепей на 15 ампер
• Калибр 12 используется на кухне, в ванной, в уличных розетках и в 120-вольтовых кондиционерах с током 20 ампер
• Калибр 10 используются в электрических сушилках для белья, оконных кондиционерах на 240 вольт, электрических водонагревателях на 30 ампер
• 6-й калибр используется для варочных панелей и плит с током 40-50 ампер
• 4 калибра используются для электрических печей и больших электронагревателей, защищенных на 60 ампер

Надеюсь, это руководство поможет вам сделать правильный выбор. Если вам нужна дополнительная помощь, свяжитесь с D&F Liquidators по телефону 800-458-9600, чтобы получить высококачественные и надежные электротехнические материалы от ведущих брендов по конкурентоспособным ценам. Они несут огромный запас электроприборов , выключателей безопасности и автоматических выключателей .
