Содержание

Таблица частот LPD, PMR и FRS

Большинство владельцев радиостанций сталкиваются с ситуацией, когда у одного человека радиостанция использует заранее вбитую сетку каналов, а другой вводит частоту вручную. Либо используются две рации с разными типами сеток. Вот и приходится сканером шуршать по каналам, чтобы понять кто и где сидит.

И так в LPD используется 69 каналов, в PMR используется 8 каналов и в FRS используется 22 канала. Начнем  я с самой большой группы.

Таблица частот LPD каналов

LPD (Low Power Device) — это диапазон радиочастот для маломощных устройств, входящий в международную сетку промышленных, научных и медицинских частот. На этой частоте работают маломощные радиостанции, брелоки различных сигнальных систем и радиопульты.

В России применение маломощных устройств, в том числе радиостанций диапазона LPD, разрешается при мощности передатчика не более 10 мВт.

Каналы располагаются на частотах от 433.075 МГц до 434.775 Мгц с шагом в 25 кГц.

Номер каналаЧастота (МГц)Номер каналаЧастота (МГц)
1433.07535433.925
2433.10036433.950
3433.12537433.975
4433.15038434.000
5433.17539434.025
6433.20040434.050
7433.22541434.075
8433.25042434.100
9433.27543434.125
10433.30044434.150
11433.32545434.175
12433.35046434.200
13433.37547434.225
14433.40048434.250
15433. 42549434.275
16433.45050434.300
17433.47551434.325
18433.50052434.350
19433.52553434.375
20433.55054434.400
21433.57555434.425
22433.60056434.450
23433.62557434.475
24433.65058434.500
25433.67559434.525
26433.70060434.550
27433.72561434.575
28433.75062434.600
29433.77563434.625
30433.80064434.650
31433. 82565434.675
32433.85066434.700
33433.87567434.725
34433.90068434.750
69434.775

Помимо 69 канальных радиостанций в диапазоне LPD есть ещё и 8 канальные радиостанции. На вский случай приведу восьмиканальную сетку, чтобы не выискивать в других источниках. В скобочках указан аналог из 68 канального диапазона.

Номер каналаЧастота (МГц)Номер каналаЧастота (МГц)
1 (1)433.0755 (12)433.350
2 (2)433.1006 (17)433.475
3 (6)433.2007 (23)433.625
4 (10)433.3008 (30)433.800

Таблица частот FRS каналов

FRS — безлицензионная система персональной подвижной радиосвязи на коротких расстояниях в странах Северной и Южной Америки.

Не входит в список радиочастот лицензированных в России.

Номер каналаЧастота (МГц)Номер каналаЧастота (МГц)
1462.562512467.6625
2462.587513467.6875
3462.612514467.7125
4462.637515462.5500
5462.662516462.5750
6462.687517462.6000
7462.712518462.6250
8467.562519462.6500
9467.587520462.6750
10467.612521462.7000
11467.637522462.7250

Таблица частот PMR каналов

Европейская безлицензионная система. Шаг сетки: 12,5 кГц, симплексный тип радиосвязи. Ограничение максимальной выходной мощности: 0,5 Вт.

Государственная Комиссия по радиочастотам выделила полосы радиочастот 446.0000—446.1000 МГц для портативных радиостанций в ноябре 2005 года.

Номер каналаЧастота (МГц)Номер каналаЧастота (МГц)
1446.006255446.05625
2446.018756446.06875
3446.031257446.08125
4446.043758446.09375

Радиостанции для работы в указанных частотных диапазонах являются по большей части семейными и не используются для дальней радиосвязи. Они даже не подойдут для связи в пределах города с плотной застройкой. В лесу и в деревне они будут работать хорошо. Для всех видов этих радиостанций можно использовать репитеры. Но не все рации семейного типа умеют работать с полноценными репитерами, которые принимают на одной частоте, а передают на другой. Для таких простейших раций подходят репитеры типа «попугай». «Попугай» слушает эфир на определённой частоте и записывает сообщение которое услышит, а после того как будет завершен приём, «попугай» проиграет записанное сообщение на этой же частоте.

У некоторых раций есть возможность подключить внешнюю антенну, что улучшит их приёмопередающие характеристики и увеличит радиус связи.

Соответствие каналов и частот морского диапазона

01 156.050 160.650 D X X Канал общего пользования
01А 156.050 156.050 S X Портовые и коммерческие операции.
VTS в отдельный районах
02 156.100 160.070 D X X Канал общего пользования
03 156.150 160.750 D X X Канал общего пользования
04 156. 200 160.800 D Канал общего пользования
Портовые операции, движение судов
04А 156.200 156.200 S X Тихоокеанский берег: Береговая охрана, Восточный берег: ком-
мерческое рыболовство
05 156.250 160.850 D X Канал общего пользования
Портовые операции, движение судов
05А
156.250
156.250 S X X Портовые операции. VTS в Сиэтле
06 156.300 156.300 S X X X Безопасность судовождения
07 156.350 160.950 D Канал общего пользования
Портовые операции, движение судов
07А 156.350 156.350 S X X Коммерческий
08 156. 400 156.400 S X X X Коммерческий (только межсудовый)
09 156.450 156.450 S X X X Вызывной, коммерческий и некоммерческий
10 156.500 156.500 S X X X Коммерческий
11 156.550 156.550 S X X X Коммерческий. VTS в отдельных районах
12 156.600
156.600
S X X X Портовые операции. VTS в отдельных районах
13 156.650 156.650 S X X X Мостик-мостик. Навигационная безопасность
14 156.700 156.700 S X X X Портовые операции. VTS в отдельных районах
15 156. 750 S X Только прием
16 156.800 156.800 S X X X Международный Канал бедствия
17 156.850 156.850 S X X X Только низкая мощность (1 Вт)
18 156.900 161.500 D X Портовые операции, движение судов
18А 156.900 156.900 S X X Коммерческий
19 156.950 161.550 D X Портовые операции, движение судов
19А 156.950 156.950 S X США: коммерческий
19А 156. 950 156.950 S X Береговая охрана Канады
20 157.000 161.600 D X Береговая охрана
20 157.000 161.600 D X Портовые операции
20А 157.000 157.000 S X Портовые операции
21 157.050 161.650 Портовые операции, движение судов
21А 157.050 157.050 S X X Правительственный США, Береговая охрана Канады
22 157.100 161.700 D X Портовые операции, движение судов
22А 157.100 157. 100 S X X Взаимодействие береговых охран США и Канады, Передача ин-
формации, анонсированной на 16-м канале
23 157.150 161.750 D X X Канал общего пользования
23А 157.150 157.150 S X Правительственный канал США
24 157.200 161.800 D X X X Канал общего пользования
25 157.250 161.850 D X X X Канал общего пользования
26 157.300 161.900 D X X X Канал общего пользования
27 157.350 161.950 D X X X Канал общего пользования
28 157. 400 162.000 D X X X Канал общего пользования
60 156.025 160.625 D X X Канал общего пользования
61 156.075 160.675 D X Канал общего пользования, Портовые операции, движение судов
61А 156.075 156.075 S X X Тихоокеанский берег: Береговая охрана, Восточный берег: ком-
мерческое рыболовство
62 156.125 160.725 D X Канал общего пользования, Портовые операции, движение судов
62А 156.125 156.125 S X Тихоокеанский берег: Береговая охрана, Восточный берег: ком-
мерческое рыболовство
63 156. 175 160.775 D X Канал общего пользования, Портовые операции, движение судов
63А 156.175 156.175 S X Портовые операции, коммерческий. VTS в отдельных районах
64 156.225 160.825 D X X Канал общего пользования, Портовые операции, движение судов
64А 156.225 156.225 S X X Канал общего пользования, Портовые операции, движение судов
65 156.275 160.875 D X Канал общего пользования, Портовые операции, движение судов
65А 156.275 156.275 S X X Портовые операции
66 156.325 160.925 D X Канал общего пользования, Портовые операции, движение судов
66А 156. 325 156.325 S X X Портовые операции
67 156.375 156.375 S X X X США: коммерческий. Мостик-мостик на Нижней Миссисипи
Канада: коммерческое рыболовство
68 156.425 156.425 S X X X Некоммерческий
69 156.475 156.475 S X X X США: некоммерческий,
Канада: Коммерческое рыболовство
Междунар.: Межсудовой, Портовые операции, движение судов
70 156.525 156.525 S X X X Цифровой селективный вызов (работа голосом запрещена)
71 156.575 156.575 S X X X США, Канада: некоммерческий
Междунар. Портовые операции, движение судов
72 156. 625 156.625 S X X X Некоммерческий (только межсудовой)
73 156.675 156.675 S X X X США: Портовые операции,
Канада: Коммерческое рыболовство
Междунар.: Межсудовой, Портовые операции, движение судов
74 156.725 156.725 S X X X США: Портовые операции,
Канада: Коммерческое рыболовство
Междунар.: Межсудовой, Портовые операции, движение судов
75 156.775 156.775 S X Портовые операции, только межсудовой (1 Вт)
76 156.825 156.825 S X Портовые операции, только межсудовой (1 Вт)
77 156.875 156.875 S X X Портовые операции, только межсудовой (1 Вт)
77 156. 875 156.875 S X Портовые операции
 78  156.925  161.525  D  X  Канал общего пользования, Портовые операции, движение судов
 78А  156.925  156.925  S  X  X  Некоммерческий
 79  156.975  161.575  D  X  Портовые операции, движение судов
 79А  156.975  156.975  S  X  X  Коммерческий
 80  157.025  161.625  D  X  Портовые операции, движение судов
 80А  157.025  157.025  S  X  X  Коммерческий
 81  157.075  161.675  D  X  Портовые операции, движение судов
 81А  157. 075  157.075  S  X      Правительственный канал США, Защита окр. Среды
 81А  157.075  157.075  S  X  Береговая Охрана Канады
 82  157.125  161.725  D  X  Канал общего пользования, Портовые операции, движение судов
 82А  157.125  157.125  S  X  X    Правительственный канал США, Береговая охрана Канады
 83  157.175  161.775  D  X  Береговая охрана Канады
 83  157.175  161. 775  D  X  Канал общего пользования
 83А  157.175  157.175  S  X  X    Правительственный канал США, Береговая охрана Канады
 84  157.225  161.825  D  X  X  X  Канал общего пользования
 85  157.275  161.875  D  X  X  X  Канал общего пользования
 86  157.325  161.925  D  X  X  X  Канал общего пользования
 87  157.375  157.375  S  X  X  Портовые операции, движение судов
 87А  157.375  157. 375  X  X  Канал общего пользования
 88  157.425  157.425  S  X  X  Портовые операции, движение судов
 88А  157.425  157.425  S  X  Коммерческий, только межсудовой
 WX01  —  162.550  D  X  X  X  Погодный канал (прием)
 WX02  —  162.400  D  X  X  X  Погодный канал (прием)
 WX03  —  162.475  D  X  X  X  Погодный канал (прием)
 WX04  —  162.425  D  X  X  X  Погодный канал (прием)
 WX05  —  162.450  D  X  X  X  Погодный канал (прием)
 WX06  —  162. 500  D  X  X  X Погодный канал (прием)
 WX06  162.525 D  X  X  X  Погодный канал (прием)
 WX08  —  161.750  D  X  X  X  Погодный канал (прием)
 WX09  —  161.775  D  X  X  X  Погодный канал (прием)
 WX10  —  163.275  D  X  X  X  Погодный канал (прием)

FAQ по радиосистемам Sennheiser

Переключение каналов частот

Если стандартная частота устройства (518.200Mhz для диапазона A) вас по какой-то причине не устраивает, Вы можете переключить ее.

Для этого: открываем крышку передатчика или передатчика (действие необходимо совершить на обоих устройствах), нажимаем кнопку "Set" (открывает меню).

Далее – стрелочками выбираем пункт "Frequency Preset".


На экране Вы увидите надпись "B" (Bank).Ch (channel)" и следующие за ними две цифры (по умолчанию – "1" (банк) и "1" (канал)). Банков всего 20, в каждом банке по 12 каналов, то есть 240 различных наборов частот. Выбираем комбинацию банка и канала – нажимаем "Set".


После выбора нужной частоты необходимо повторить процесс для другого устройства таким же методом.

Ручная настройка частоты

Если по какой-то причине пресеты частот в виде банков и каналов вам не подходят, есть возможность выбрать частоту из диапазона вручную, с шагом в 25 kHz. Для этого войдите в меню устройства (кнопка Set), пункт "Advanced, далее пункт "Tune".


 Стрелочками выбираем необходимую частоту (сначала изменяется левая часть (Мегагерцы), затем правая - килогерцы).

и нажимаем "Set". Делаем такую же операцию для обратного устройства (таким же методом).

Что означают буквенные диапазоны частот (A, B, C и тд.)?

Буквенные диапазоны частот показывают, в каком диапазоне работает конкретное устройство. Ниже указаны наборы частот, используемые радиосистемами Sennheiser.

    Диапазон A (518-554) MHz
    Диапазон B (626-662) MHz
    Диапазон C (740-776) MHz
    Диапазон D (786-822) MHz
    Диапазон E (830-865) MHz

В данный момент в Россию ввозятся только устройства с диапазонами "A" и "B", с исключением в виде системы мониторинга EW 300-2 IEM G3-G-X, которая поставляется только в диапазоне "G".
Так же Sennheiser предлагает устройства с заданными пользователем диапазонами (из разрешенных на территории РФ, например что бы иметь диапазон не  518-554MHz (как у стандартного диапазона "A"), а с 523-559MHz), которые вы можете заказать через нас.

В Москве и МО лучше работают системы с диапазоном "A", поскольку в диапазон "B" постепенно влезают сотовые операторы. Большинство производителей радиомикрофонов рекомендуют не подниматься выше 638 мГц в Москве и МО. Ситуация в других регионах может отличаться.
Это не означает что системы с диапазоном "B" не будут работать, просто есть шанс того, что свободных наборов частот будет меньше, чем в диапазоне "A".

Совместимость оборудования

Компоненты радиосистем EW G1, G2 и G3 совместимы между собой (при условии совпадающего диапазона частот), однако некоторые функции поздних моделей не будут функционировать.

Например "Pilot Tone" (важно) не существовал в G1, поэтому необходимо отключить эту функцию на новой модели, если вы используете ее с G1.

Для этого нужно зайти в меню, пункт "Advanced", "Pilot Tone",


выбрать настройку "Inactive".

Функция "Sync" не будет работать с G1/G2

Заранее заданные наборы частот (Presets) могут не совпадать, может понадобиться ввести необходимые частоты вручную.

Компоненты радиосистем XS Wireless 1 и XS Wireless 2 полностью совместимы между собой и со всеми комплектами этих серий, производимыми сейчас или ранее. Рабочие полосы частот также полностью совпадают.

Обратите внимание, что крепления (например рэковые системы) от одной серии могут не подходить к другим.

"Плагоны" для ручных микрофонов сотой серии не обладают предусилителем (фантомным питанием), поэтому конденсаторные ручные микрофоны с ними работать не будут. Конденсаторные микрофоны со встроенным передатчиком (как, например, SKM 100-865 G3 из набора EW165) работают.

Настройки громкости

На применике: меню (кнопка "Set"), пункт "AF Out",

по умолчанию установлено на "0", увеличение параметра "dB" (децибел) увеличивает громкость звука, входящего на записывающее устройство (например на камеру)


Настройка чувствительности микрофона

Функция предназначена для фильтрации посторонних звуков (например что бы передавать только речь спикера в шумном зале, или не передавать звук трущейся одежды). На передатчике: меню (кнопка "Set"), пункт "Sensitivity",


по умолчанию передает звук громче 30dB (настройка выглядит как "-30dB"), для увеличения чувствительности увеличьте параметр (имейте в виду - при параметре "0" устройство будет передавать весь улавливаемый звук), для уменьшения чувствительности параметр необходимо уменьшить (диапазон изменения чувствительности - от 0 до минус 60 dB)

Squelch



Функция "Squelch" на приемнике, своего рода шумоподавление, есть три уровня настройки этой функции – "low", "middle" и "high" (низкий, средний и высокий уровень шумоподавления). При обнаружении помех в сигнале "Squelch" пытается заглушить звук – при параметре "low" звук будет просто заглушен, при "high" – звук во время помех передаваться не будет вообще.

Функцию можно отключить, если при выбранном параметре "low" зажать кнопку "вниз". Для включения функции из такого состояния необходимо нажать кнопку "вверх".

Easy Setup

Для простого определения нового набора частот можно воспользоваться функцией "Easy Setup".
Для этого заходим в меню (кнопка "Set"), пункт "Easy Setup",


выбираем "Scan New List".



Даем устройству время на сканирование и выбираем нужный банк (первая цифра, в банке находятся каналы) и канал (вторая цифра).

Как сбросить настройки на заводские

В меню (кнопка Set) выбираем пункт "Advanced", далее - "Reset".

Если возникают проблемы

Работа с устройствами невозможна, на дисплее появляется сообщение "Locked"

  • Включен режим блокировки клавиш, зажмите клавишу "вниз" что бы отключить.

Не горит индикатор работы

  • Разряжены батареи или аккумулятор, замените батарейки или зарядите аккумуляторы

Отсутствует радиосигнал на приемнике

  • Передатчик и приемник настроены на разные каналы, настройте на одну частоту.

  • Расстояние между передатчиком и приемником превышает радиус действия - приблизте устройства

  • Выключен радиосигнал ("RF Mute") - на передатчике: нажмите на кнопку "On/Off", на экране появится сообщение "RF mute off?", нажмите кнопку "Set".

Радиосигнал имеется, нет звукового сигнала, на дисплее приемника присутствует сообщение "MUTE"

  • На передатчике отключен звук (MUTE) - включите звук (кнопка "MUTE" сверху)

  • На приемнике установлен слишком высокий порог срабатывания системы отключения звукового тракта - понизьте высоту порога срабатывания системы отключения звукового тракта ("Squelch") на приемнике.

  • Передатчик не посылает пилот-сигнал - включить передачу пилот-сигнала.


Звуковой сигнал зашумлен или искажен
  • Настроена слишком низкая/высокая чувствительность передатчика, настройте чувствительность в меню "Sensitivity".

  • Слишком высокий выходной уровень приемника - понизьте уровень в меню "AF Out"

Можно ли использовать два передатчика с одним приемником или два приемника с одним передатчиком?

Подключение двух передатчиков к одниму приемнику возможно только при использовании сдвоенного приемника. Обычные приемники 100-ой, 300-ой и других серий не могут принимать одновременно звук от нескольких передатчиков.

Два приемника (или более, количество приемников фактически не ограничено) с одним передатчиком использовать возможно (если все устройства настроены на одну частоту) в устройствах 100-ой, 300-ой и 500-ой серии и ряде других линеек.
Подробности уточняйте по телефонам:
8 (495) 988-34-19
8 (800) 500-94-52
или отправляйте вопросы на почту [email protected]

Радиосистемы с шифрованием

Sennheiser предлагает следующие (цифровые) решения для записи звука с шифрованием:

Шифрование осуществляется алгоритмом AES256, который позволяет надежно защитить сигнал. Простым языком - при попытке принять сигнал на той же частоте, что и вы, предварительно не синхронизировав устройства, вместо звука "перехватчик" получит только шум.Обслуживание устройств

Жидкость может разрушить электронные узлы устройств! Она может попасть в корпус устройства и вызвать короткое замыкание в электронике.Не допускайте попадания жидкости в устройства. Периодически очищайте устройства тканью. Категорически запрещается использовать растворители или чистящие вещества.

Для периодической очистки амбушюра:

  • Отвинтите верхний амбушюр от микрофонного модуля, вращая его против часовой стрелки.

  • Очищайте только верхний амбушюр.

  • Выньте поролоновую прокладку.

  • Существуют два варианта очистки амбушюра:

  • При необходимости очистите поролоновую прокладку мягким моющим средством или замените прокладку.
  • Просушите верхний амбушюр.

  • Просушите поролоновую прокладку.

  • Установите поролоновую прокладку на место.

  • Навинтите амбушюр на микрофонный модуль.

Периодически рекомендуется очищать контактные направляющие микрофонного модуля:

Какой диапазон частот лучше?

Ответ:

Важной характеристикой профессиональных систем мобильной радиосвязи (ПМР) является используемый диапазон частот, так как от этого зависят многие эксплуатационные параметры системы, а также организационные вопросы ее развертывания.

За каждой сетью ПМР должны быть закреплены определенные частотные номиналы. Это обеспечивает возможность устойчивого оперативного обмена информацией между абонентами.

Радиочастотный ресурс – это уникальное достояние человечества. Каждое развитое государство активно его использует. Радиоволны не знают границ. В некоторых диапазонах частот при определенных условиях возможна связь в планетарных масштабах при мощности передатчика в несколько Ватт. Спутниковые системы связи и радионавигации накрывают своими сигналами целые континенты. Поэтому, чтобы создать условия для совместной работы разных радиослужб и радиосредств без взаимных помех, в мире принята международная процедура распределения радиочастотного ресурса между странами и радиослужбами. Распределение радиочастотного ресурса проводится с учетом физической применимости радиоволн того или иного диапазона для решения конкретных задач. Внутри стран существуют свои принципы распределения частотного ресурса с учетом исторически сложившейся ситуации. Распределение радиочастотного спектра между радиослужбами закреплено в "Регламенте радиосвязи".

Специфический подход к распределению спектра в Советском Союзе привел к тому, что подавляющая часть спектра закреплена за военными и государственными ведомствами. Ресурс, выделенный для гражданских целей, крайне незначителен. Более того, распределение полос частот между службами значительно отличается от европейского.

В настоящее время Министерством связи России проводятся работы по гармонизации распределения спектра между службами и приближения его распределения к европейской структуре. Однако это длительная и дорогостоящая процедура. Поэтому в настоящее время в развитых регионах страны наблюдается дефицит радиочастотного ресурса.

Другим аспектом целесообразности единого распределения радиочастотного ресурса между службами является стандартизация систем связи, что позволяет снизить стоимость оборудования благодаря массовому производству.

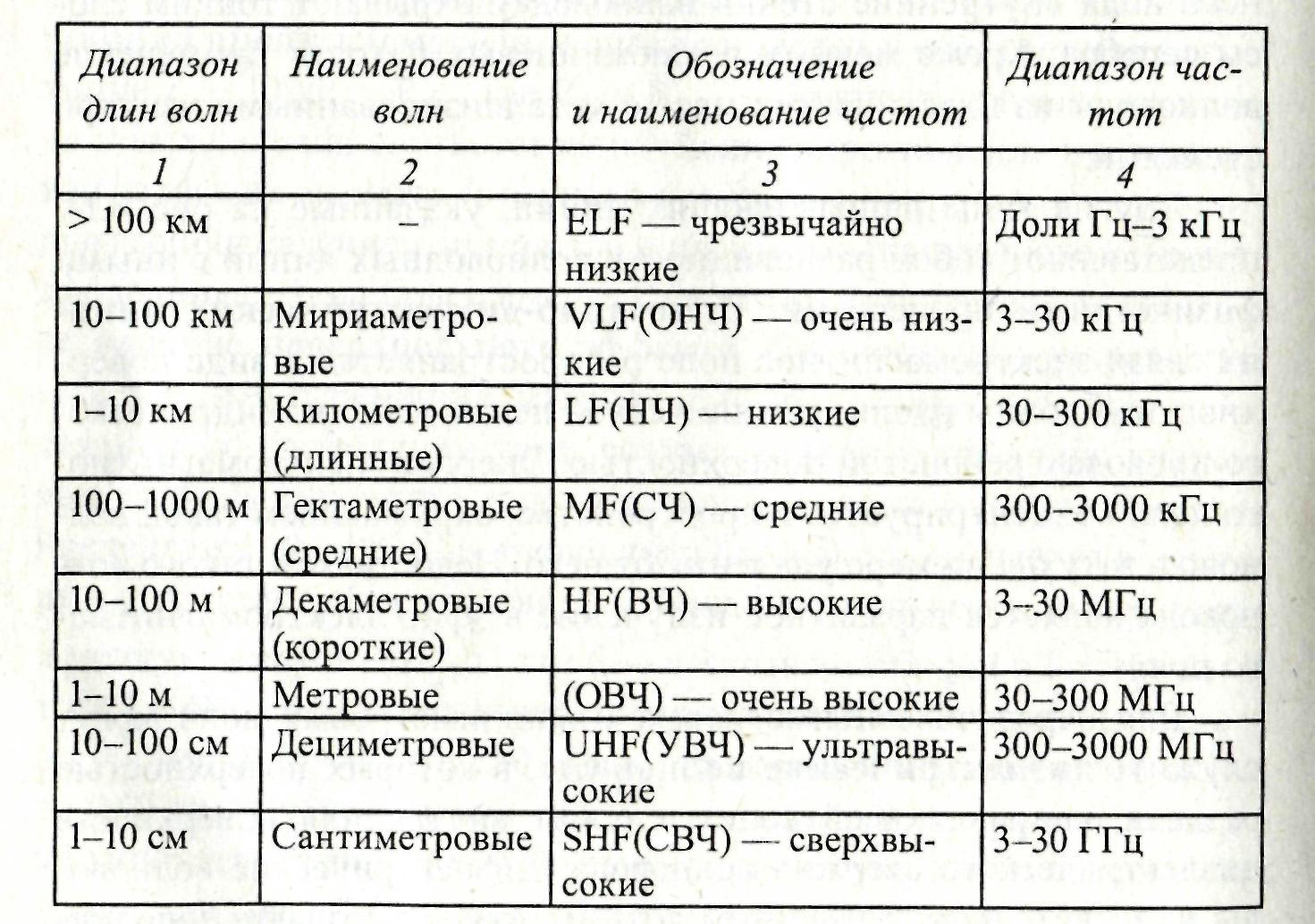

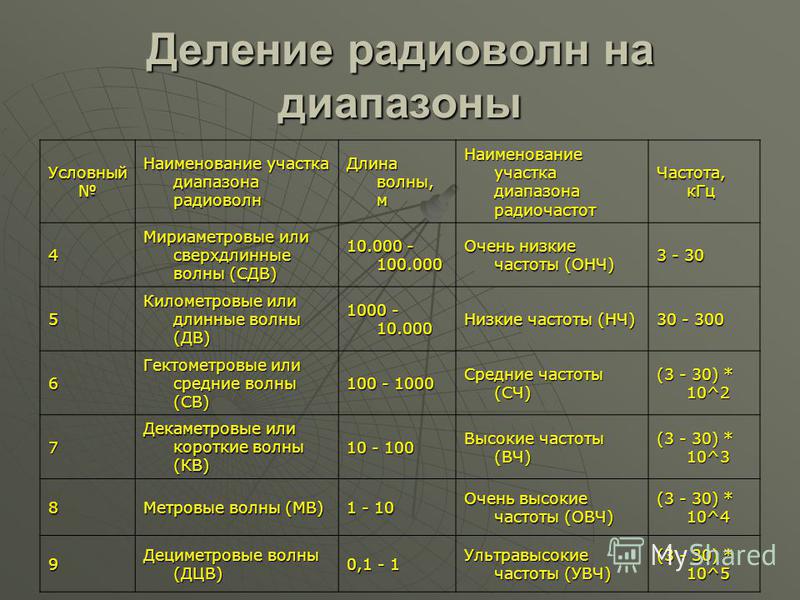

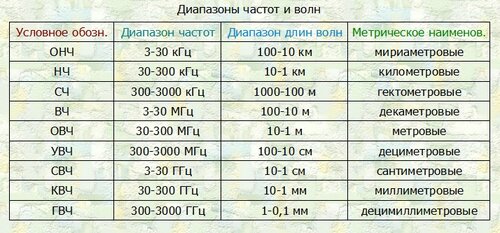

Для построения ПМР используются отдельные полосы частот в диапазонах метровых и дециметровых волн, что соответствует международному обозначению VHF (очень высокие частоты: 30…300МГц) и UHF (ультра высокие частоты: 300…3000МГц).

VHF - в этом диапазоне, в основном, обеспечивается надежная связь в пределах прямой видимости. В низкочастотной части диапазона дальность связи зависит от солнечной активности.

UHF- обеспечивается связь в пределах прямой видимости. Солнечная активность на дальность связи в этом диапазоне практически не влияет.

В таблице приведены основные поддиапазоны частот, применяемые в ПМР, и их некоторые характеристики.

Название поддиапазона Примерные границы, МГц Характеристика
Low Band 33…57 Сигналы в этом диапазоне подвержены атмосферным помехам. Могут наблюдаться замирания сигнала. Дальность связи зависит от солнечной активности. Создание эффективных малогабаритных антенн, пригодных для использования в подвижной связи, затруднено. радиостанции имеют значительные габариты. В данном диапазоне возможно построение локальных диспетчерских сетей.
Двухметровый диапазон 146…174 Обеспечивается связь в пределах прямой видимости. Солнечная активность на дальность связи практически не влияет. Возможно использование малогабаритных эффективных антенн. Малое затухание сигнала в городе и сельской местности, однако из-за загруженности данного диапазона наблюдается значительный уровень помех в городах, что ограничивает чувствительность приемников.
Метровый диапазон 300…342 Исторически сложившийся российский диапазон, используемый для построения транкинговых систем. Обеспечивается связь в пределах прямой видимости. Солнечная активность на дальность связи практически не влияет. Возможно использование малогабаритных эффективных антенн. Потери при распространении сигнала несколько большие, но уровень помех меньше. Имеется ограниченное число производителей оборудования на данный диапазон.
400 МГц диапазон 400…490 По своим свойствам этот диапазон близок к метровому диапазону. В данном диапазоне обеспечивается компромиссное сочетание характеристик по затуханию сигнала в радиоканале, эффективности антенн и уровню шумов, что позволяет создавать малогабаритные радиостанции с высокими параметрами. Широко используется для построения транкинговых систем в России и Европе.
800 МГц диапазон

815…820, 860…865

Относительно недавно выделенный диапазон для построения транкинговых сетей связи. Характеризуется значительными потерями сигнала в радиоканале, ухудшением эффективности антенн из-за уменьшения их геометрических размеров, низким уровнем шумов.

Выбор частотных диапазонов 4G/3G в Hero 4G и Runner 4G – Keenetic

В веб-интерфейсе интернет-центров Keenetic Hero 4G (KN-2310) и Keenetic Runner 4G (KN-2210) можно выбрать или отключить определенные частотные диапазоны для 3G UMTS-FDD, 4G LTE-FDD и 4G LTE-TDD.

Каждый band (диапазон частот или кратко частота) можно включить и выключить. Из пула включённых частот интернет-центр автоматически выберет лучшую частоту в данный момент времени для подключения. В зависимости от изменения уровня принимаемого сигнала, окружающих шумов и загруженности базовой станции роутер автоматически может перейти на другую частоту.

Перейдите на страницу "Модем 4G/3G" и в разделе "Настройки подключения" нажмите "Выбрать частотные диапазоны".

В появившемся списке диапазонов отметьте нужные.

Таблица расшифровки частотных диапазонов:

Частотный диапазон (Band)

Дуплексный режим

Uplink, от абонента к сети (МГц)

Downlink, от сети к абоненту (МГц)

1

FDD

1920 – 1980

2110 – 2170

3

FDD

1710 – 1785

1805 – 1880

7

FDD

2500 – 2570

2620 – 2690

8

FDD

880 – 915

925 – 960

20

FDD

832 – 862

791 – 821

38

TDD

2570 – 2620

39

TDD

1880 – 1920

40

TDD

2300 – 2400

41

TDD

2496 – 2690

FDD и TDD — это аббревиатура названий методов разделения каналов. FDD (Frequency-Division Duplex) — использует частотное разделение каналов, TDD (Time-Division Duplex ) — использует временное разделение каналов. Дополнительная информация https://ru.wikipedia.org/wiki/LTE

Полная таблица всех частотных диапазонов LTE представлена в https://en.wikipedia.org/wiki/LTE_frequency_bands

TIP: Справка: Чем выше частота, тем большая скорость передачи данных, но меньшая дальность распространения сигнала.

Механизм выбора частот даёт возможность подключиться к другому сектору базовой станции.

Примеры, когда это может быть полезно:

  • В случаях когда роутер находится на границе двух секторов и подключение постоянно переключается с одного сектора на другой (с одной частоты на другую). В момент переподключения отсутствует доступ в Интернет.
  • Подключение может быть с отличным уровнем сигнала, но на данной частоте может быть узкая ширина канала (к примеру 5 МГц). Принудительное подключение на другой частоте к базовой станции с худшим уровнем сигнала, но более широким каналом (к примеру 20 МГц), может дать в итоге более высокие скорости передачи данных.
  • Базовые станции могут быть перегружены трафиком и количеством подключившихся абонентов, а подключение к более удалённой базовой станции на другой частоте с худшим сигналом в итоге может дать прирост в скорости. Также стоит обращать внимание отдельно как на скорость приёма, так и на скорость отдачи.

Примечание:

В интерфейсе командной строки (CLI) интернет-центра есть команда сканирования соседних базовых станций и поворотом антенны можно попробовать подключиться к ним.

Команда show interface cells покажет список базовых станций мобильных сетей.

Синтаксис команды:

(show)> interface <name> cells


<name> —
полное имя интерфейса или псевдоним; список доступных интерфейсов можно увидеть с помощью команды interface [Tab]. Встроенный 4G/3G-модем по умолчанию имеет имя интерфейса UsbQmi0.

Пример вывода результатов работы команды:

(show)> interface UsbQmi0 cells

cells:
phy-id: 6f
rssi: -64

cells:
phy-id: 66
rssi: -76



Частоты сотовой связи 2G, 3G, 4G, 5G сотовых операторов МТС, Билайн, Мегафон, Tele2, Yota и др.

Полосы частот 5G

Band Uplink Downlink Duplex
n1 1920 – 1980 MHz 2110 – 2170 MHz FDD
n2 1850 – 1910 MHz 1930 – 1990 MHz FDD
n3 1710 – 1785 MHz 1805 – 1880 MHz FDD
n5 824 – 849 MHz 869 – 894 MHz FDD
n7 2500 – 2570 MHz 2620 – 2690 MHz FDD
n8 880 – 915 MHz 925 – 960 MHz FDD
n20 832 – 862 MHz 791 – 821 MHz FDD
n28 703 – 748 MHz 758 – 803 MHz FDD
n38 2570 – 2620 MHz 2570 – 2620 MHz TDD
n41 2496 – 2690 MHz 2496 – 2690 MHz TDD
n50 1432 – 1517 MHz 1432 – 1517 MHz TDD
n51 1427 – 1432 MHz 1427 – 1432 MHz TDD
n66 1710 – 1780 MHz 2110 – 2200 MHz FDD
n70 1695 – 1710 MHz 1995 – 2020 MHz FDD
n71 663 – 698 MHz 617 – 652 MHz FDD
n74 1427 – 1470 MHz 1475 – 1518 MHz FDD
n75 N/A 1432 – 1517 MHz SDL
n76 N/A 1427 – 1432 MHz SDL
n77 3.3 – 4.2 GHz 3.3 – 4.2 GHz TDD
n78 3.3 – 3.8 GHz 3.3 – 3.8 GHz TDD
n79 4.4 – 5.0 GHz 4.4 – 5.0 GHz TDD
n80 1710 – 1785 MHz N/A SUL
n81 880 – 915 MHz N/A SUL
n82 832 – 862 MHz N/A SUL
n83 703 – 748 MHz N/A SUL
n84 1920 – 1980 MHz N/A SUL
n85 2496 – 2690 MHz N/A SUL
n257 26.5 – 29.5 GHz 26.5 – 29.5 GHz TDD
n258 24.25 – 27.5 GHz 24.25 – 27.5 GHz TDD
n260 37 – 40 GHz 37 – 40 GHz TDD

Частоты 5G в России

На апрель 2021 года МТС запустил в Москве полосу n79.

Частоты 2G/3G/4G в России

На данной картинке изображено распределение частот от 450 до 2700 МГц по операторам с обозначением ARFCN. Распределение 900 и 1800 МГц указано для Московского региона, остальные диапазоны являются федеральными, т.е. одинаковыми для всех регионов. Индивидуальное распределение диапазона 900 МГц между операторами по регионам России.

Индивидуальное распределение диапазона 1800 МГц между операторами по регионам России.

Название стандартаЧастотные диапазоныЗначок на телефонеВозможные обозначения диапазонов работы в телефонах и программахДиапазон значений ARFCN, UARFCN или EARFСN
GSM-900 (2G) 900 МГц (Band 8) E, G, нет значка GSM900, EGSM900, Band 8 0.. 124
GSM-1800 (2G) 1800 МГц (Band 3) E, G, нет значка GSM1800, DCS,  DCS1800, Band 3, Band 4 512.. 885
UMTS-900 (3G) 900 МГц (Band 8) 3G, H, H+ UMTS900, Band 8 2937.. 2712
UMTS-2100 (3G) 2100 МГц (Band 1) 3G, H, H+ UMTS2100, WCDMA2100, Band 1 10562.. 10838
LTE-800 (4G, LTE) 800 МГц (Band 20) 4G, LTE 800MHz, Band 20 6150.. 6449
LTE-1800 (4G, LTE) 1800 МГц (Band 3) 4G, LTE LTE1800, DCS, DCS1800, Band 3, Band 4 1200.. 1949
LTE2600 FDD (4G, LTE) 2600 МГц (Band 7) 4G, LTE LTE2600, Band 7 2750.. 3449
LTE2600 TDD (4G, LTE) ** 2600 МГц (Band 38) 4G, LTE Band 38 37750.. 38249

Как выбрать усилитель сотовой связи можно почитать ТУТ.

Измерение уровней сигналов и частот GSM, 3G, 4G с помощью IPhone.

Измерение уровней сигналов и частот GSM, 3G, 4G с помощью Android версии 7.0 и выше.

Как определить частоту сотовой связи на телефоне

Комментарии

  1. 4G потенциально работает во всех частотных диапазонах – 800, 900, 1800, 2100, 2600 МГц.
  2. LTE Band 38 (2600 TDD) используется операторами Мегафон и МТС только в Москве. Репитеры под него существуют, но по факту, смысла в нём нет.
  3. Yota – это виртуальный оператора Мегафон, т.е. там где есть Мегафон значит там есть и Yota .
  4. LTE Band 7 (2600 МГц) используется только в городах.
  5. LTE Band 3 (1800 МГц) имеет самый быстрый интернет в загородной местности.
  6. LTE Band 20 (800 МГц) – низкая скорость, но самый большой радиус действия от базовой станции. На данной картинке в верху страницы изображено распределение частот от 450 до 2700 МГц по операторам с обозначением ARFCN . Распределение 900 и 1800 МГц указано для Московского региона, остальные диапазоны являются федеральными, т.е. одинаковыми для всех регионов.

Комплекты для усиления сотовой связи и интернета

Для модема и роутера

Топ продаж

Антенна 11 дБ, Кронштейн, Кабельная сборка 10м 3DFB, Переходник

Топ продаж

Антенна MIMO 14 дБ, Кронштейн, Кабельная сборка 10м 3DFB x 2, Переходник x 2

Для интернета 3G/4G

Топ продаж

Универсальный КОМПЛЕКТ для интернета 3G/4G!

Топ продаж

Универсальный комплект для 3G/4G интернета

Ожидается в Мае

Для голосовой связи и интернета

Топ продаж

Репитер RF-Link, Антенна 3-5 дБ, Внешняя антенна 11 дБ, Кабель 10м, Кабель 5м, Кронштейн.

Топ продаж

Репитер RF-Link, Антенна 3-5 дБ, Внешняя антенна 11 дБ, Кабель 10м, Кабель 5м, Переходник, Кронштейн.

Топ продаж

Репитер x 1, Внешняя антенна x 1, Внутренняя антенна x 1, Кабель 10м x 1, Кабель 5м x 1, Переходник x 2, Кронштейн x 1

Топ продаж

Репитер RF-Link, Внутренняя антенна, Внешняя антенна, Кабель, Разъёмы

Топ продаж

Репитер RF-Link, Внутренняя антенна, Внешняя антенна, Кабель, Разъёмы

Топ продаж

Репитер, Линейный усилитель RF-Link,Внутренние антенны x 2, Внешняя антенна, Кабель, Разъёмы, Делитель мощности, Грозоразрядник

Автор: Профатилов Антон Юрьевич

Частоты сотовой связи в России операторов МТС, Билайн, Мегафон, Tele2,


На диаграмме подписаны все частоты, arfcn и band`ы.
Частоты сотовой связи в PDF (900 и 1800 для Москвы, остальные частоты одинаковые для всех регионов) Распределение диапазона 900 МГц между операторами по регионам

Распределение диапазона 1800 МГц между операторами по регионам

Диапазон Band DL ARFCN
800 LTE (4G) 20 6150 .. 6449
900 UMTS (3G) 8 2937 .. 3088
1800 LTE (4G) 3 1200 .. 1949
2100 UMTS (3G) 1 10562 .. 10838
2600 LTE FDD (4G) 7 2750 .. 3449
2600 LTE TDD (4G) 38 37750 .. 38249

Таблица стандартов в диапазонах:



Комментарии:

  1. Внимание, на дворе 2019 год и 4G/LTE уже может работать во всех 5-ти диапазонах! Даже в 900 МГц по Ленинградской области уже разворачивается сеть.
  2. LTE Band 38 (2600 TDD)используется только в Москве и МО операторами Мегафон и МТС. В других регионах на этой частоте работает телевидение.
  3. Yota по своей сути стала виртуальным оператором Мегафона, т.е. где работает Мегафон 3G на 900 МГц, там и Yota будет работать на этой же частоте, при условии что абонентское устройство поддерживает данный стандарт.
  4. LTE Band 7 (2600 МГц) используется только в городах и крупнонаселенных пунктах.
  5. LTE Band 3 (1800 МГц) на мой взгляд один из самых распространенных будет в зонах со средней плотностью "дачников". Например, Московская область полностью покрыта этим диапазоном оператором МТС и Мегафон, Билайн немного позади идет, но также работы ведутся. Главное антенну повыше поднять, чтоб поймать данный диапазон.
  6. Band 20 (800 МГц). Его основная задача - это покрытие местности с малой плотностью абонентов. За счет своей низкой частоты радиус действия базовой станции оператора достигает до 20 км. Хоть это и сеть 4-го поколения, но скорость будет, как правило, не более 5 Мбит/сек за счет своего узкого спектра в 7.5 МГц.
  7. Недавно ГКРЧ разрешил операторам использовать 4G в 2100 диапазоне. Но не думаю, что это начнет происходить раньше 2019 года.
Объяснение звукового спектра

- Научи меня аудио

Аудиоспектр - это звуковой диапазон частот, в котором люди могут слышать, и составляет от 20 Гц до 20 000 Гц.

Диапазон звукового спектра составляет от 20 Гц до 20 000 Гц и может быть эффективно разбит на семь различных частотных полос, каждая из которых оказывает различное влияние на общий звук.

Семь частотных диапазонов:

Sub Bass: от 20 до 60 Гц

Рисунок 1 - Частотный диапазон суббаса; От 20 до 60 Гц

Суббас обеспечивает первые используемые низкие частоты на большинстве записей.

Глубокие басы, воспроизводимые в этом диапазоне, обычно больше ощущаются, чем слышны, что дает ощущение мощи.

Многие инструменты не могут войти в этот частотный диапазон, за исключением нескольких инструментов с тяжелым басом, таких как бас-гитара, у которой самая низкая достижимая высота тона 41 Гц. Сложно услышать суббасовый диапазон на низкой громкости из-за кривых Флетчера-Мансона .

Рекомендуется, чтобы в этой области не применялось усиление эквалайзера или применялось очень небольшое усиление без использования очень высококачественных мониторных динамиков.

Слишком сильное усиление диапазона низких частот может сделать звук излишне мощным, тогда как слишком сильное срезание ослабит и сделает звук более тонким.

Пример синусоиды при 50 Гц

Ваш браузер не поддерживает аудио элементы.

Низкие частоты: от 60 до 250 Гц

Рисунок 2 - Диапазон низких частот; От 60 до 250 Гц

Диапазон bass определяет, насколько толстым или тонким будет звук. Основные ноты ритма сосредоточены в этой области.Большинство басовых сигналов в современных музыкальных треках лежат в области 90-200 Гц. Частоты около 250 Гц могут добавить ощущение тепла басам без потери четкости.

Слишком сильное усиление в области низких частот приводит к гулкому звуку музыки.

Пример синусоиды при 100 Гц

Ваш браузер не поддерживает аудио элементы.

Низкочастотный диапазон: от 250 до 500 Гц

Рисунок 3 - Нижний среднечастотный диапазон; От 250 до 500 Гц

Низкочастотный диапазон содержит низшие гармоники большинства инструментов и обычно рассматривается как диапазон присутствия низких частот.

Усиление сигнала около 300 Гц добавляет ясности басу и инструментам с нижними струнами. Слишком сильное усиление около 500 Гц может сделать звучание высокочастотных инструментов приглушенным.

Помните, что многие песни могут звучать мутно из-за избытка энергии в этой области.

Пример синусоиды при 300 Гц

Ваш браузер не поддерживает аудио элементы.

Среднечастотный диапазон: от 500 Гц до 2 кГц

Рисунок 4 - Среднечастотный диапазон; От 500 Гц до 2 кГц

Среднечастотный диапазон определяет, насколько важен инструмент в миксе.Повышение частоты до 1000 Гц может придать инструментам качество рупора. Избыточная мощность в этом диапазоне может казаться жесткой и может вызвать утомление ушей. При повышении в этой области будьте очень осторожны, особенно с вокалом. Ухо особенно чувствительно к звучанию человеческого голоса и его частотному охвату.

Пример синусоидальной волны при 1000 Гц

Ваш браузер не поддерживает аудио элементы.

Верхние средние частоты: от 2 до 4 кГц

Рисунок 5 - Верхний среднечастотный диапазон; 2–4 кГц

Человеческий слух чрезвычайно чувствителен на высоких средних частотах , с малейшим усилением здесь, что приводит к огромному изменению тембра звука.

Верхняя середина отвечает за атаку ударных и ритм-инструментов. Если увеличить этот диапазон, можно добавить присутствие. Однако слишком большое усиление в диапазоне 3 кГц может вызвать утомление при прослушивании.

Вокал наиболее заметен в этом диапазоне, так что, как и в случае с средними частотами, будьте осторожны при усилении.

Пример синусоидальной волны при 3000 Гц

Ваш браузер не поддерживает аудио элементы.

Присутствие: от 4 кГц до 6 кГц

Рисунок 6 - Частотный диапазон присутствия; От 4 кГц до 6 кГц

Диапазон Presence отвечает за четкость и четкость звука.Это диапазон, на котором большинство домашних стереосистем сосредотачивают свой контроль высоких частот.

Чрезмерное усиление может вызвать раздражающий резкий звук. Обрезка в этом диапазоне делает звук более отдаленным и прозрачным.

Пример синусоидальной волны при 5000 Гц

Ваш браузер не поддерживает аудио элементы.

Brilliance: от 6 кГц до 20 кГц

Рисунок 7 - Частотный диапазон яркости; От 6 кГц до 20 кГц

Диапазон brilliance полностью состоит из гармоник и отвечает за искрение и воздушность звука.Повышение частоты около 12 кГц делает звук записи более Hi-Fi.

Будьте осторожны с усилением в этой области, так как это может усилить шипение и вызвать утомление ушей.

Пример синусоидальной волны при 10000 Гц

Ваш браузер не поддерживает аудио элементы.

Сводная таблица

Диапазон частот Значения частот
Саббас от 20 до 60 Гц
Бас от 60 до 250 Гц
Низкие средние частоты от 250 до 500 Гц
Средние частоты от 500 Гц до 2 кГц
Верхние средние частоты от 2 до 4 кГц
Присутствие от 4 до 6 кГц
Brilliance от 6 до 20 кГц
Обновлено 25 апреля 2020

Канадская таблица распределения частот

Всемирная конференция радиосвязи 2015 г.

Предлагаемые изменения к Канадской таблице распределения частот (август 2017 г.)

Бюллетень SMSE-005-17

Полученных комментариев

Бюллетень SMSE-007-18

Решение о предлагаемых изменениях в Канадской таблице распределения частот

Всемирная конференция радиосвязи 2012 г.

Предлагаемые изменения к Канадской таблице распределения частот (июнь 2013 г.)

Бюллетень SMSE-004-13 (июнь 2013 г.)

  • - комментарии получены (сентябрь 2013 г.)
2007 Всемирная конференция радиосвязи

Бюллетень DGTP -014-09 - Объявление о пересмотрах Канадской таблицы распределения частот (декабрь 2009 г.)

Предлагаемые изменения к Канадской таблице распределения частот 2009 г. (май 2009 г.)

Информационный бюллетень DGTP-003-09 - Предлагаемые изменения к канадской таблице распределения частот (издание 2009 г.) (май 2009 г.)

Gazette Notice DGTP-009-09 - Продление периода для комментариев (Июль 2009 г.)

  • - полученные комментарии (сентябрь 2009 г.)
2003 Всемирная конференция радиосвязи

Канадская таблица распределения частот 2005
(с изменениями, внесенными в январе 2006 г. и феврале 2007 г.)

Официальный бюллетень DGTP-002-05 - Изменения в Канадской таблице распределения частот (май 2005 г.)

Бюллетень DGTP-012-04 - Предлагаемые изменения к Канадской таблице распределения частот (декабрь 2004 г.)

  • - полученные комментарии (февраль 2005 г.)
2000 Всемирная конференция радиосвязи

Уведомление о бюллетене DGTP-003-04 - Поправки к Канадской таблице распределения частот (февраль 2004 г.)

Бюллетень Уведомление DGTP-002-02 - Предлагаемые изменения к Канадской Таблице распределения частот Вследствие решений Всемирной конференции радиосвязи 2000 года (апрель 2002 г.)

  • - полученные комментарии (июнь 2002 г.)
1997 Всемирная конференция радиосвязи

Уведомление о бюллетене DGTP-010-00 - Объявление о пересмотрах Канадской таблицы распределения частот (декабрь 2000 г.)

Бюллетень Уведомление DGTP-008-00 - Предлагаемые изменения к Канадской Таблице распределения частот (июль 2000)

  • - Комментарии получены (сентябрь 2000 г.)
1995 Всемирная конференция радиосвязи

Бюллетень извещения DGTP-020-98 - Поправки к Канадской таблице распределения частот (ноябрь 1998 г.)

Бюллетень Бюллетеня DGTP-003-97 - Предлагаемые изменения к Канадской Таблице распределения частот (февраль 1997)

Полосы частот и характеристики

- Научный веб-сайт

Номинальные диапазоны частот для приемных систем VLBA показаны в таблице 5.1. Фактические частотные диапазоны шире; подробности см. в измерениях, представленных Hronek & Walker (1996). Обновления частотно-зависимых характеристик в диапазонах VLBA доступны по адресу http://www.vlba.nrao.edu/cgi-bin/wbd_dir.pl. Эти фактические диапазоны могут быть особенно важны для предотвращения радиочастотных помех (RFI), а также для программ, включающих внегалактические спектральные линии, меры вращения (Cotton 1995b; Kemball 1999) и многочастотный синтез (Conway & Sault 1995; Sault & Conway 1999). .

Таблица 5.1: Диапазоны частот и рабочие характеристики приемника
По состоянию на июнь 2020 года
[1] [2] [3] [4] [5] [6] [7]
Приемник Номинал Типовой Центр Типовой Базовый уровень Изображение
Лента Частота Зенит Частота Пик Чувствительность Чувствительность
Обозначение Диапазон SEFD для SEFD Прирост ΔS 512,1м ΔI м 4096,8h
(*) [ГГц] [Ян] [ГГц] [K Jy -1 ] [мЯн] [пучок мкЯн -1 ]
90 см (а) 0.312 - 0,342 2742 0,326 0,077 111 (я) 266
50 см (а, б) 0,596 - 0,626 2744 0,611 0,078 443 (к) 753
21 см (в) 1,35 - 1,75 289 1,438 0,110 2.9 (к) 10
18 см (в) 1,35 - 1,75 314 1,658 0,112 3,2 (к) 11
13 см 2,2 - 2,4 347 2,269 0,087 3,5 (к) 12
13 см (глубина) 2,2 - 2,4 359 2.269 ​​ 0,085 3,6 (к) 12
6 см (э) 3,9 - 7,9 210 4,993 0,119 2,1 5
7 ггц (эл.) 3,9 - 7,9 278 6,660 0,103 2,8 7
4 см 8.0–8,8 327 8,419 0,118 3,3 8
4 см (глубина) 8,0 - 8,8 439 8,419 0,105 4,4 11
2 см 12,0 - 15,4 543 15,363 0,111 5,5 13
1 см (розетка) 21.7 - 24,1 640 22,236 0,110 6,5 16
24 ГГц (розетка) 21,7 - 24,1 534 23.801 0,118 5,4 13
7 мм 41,0 - 45,0 1181 43,124 0,090 12 29
3 мм (г) 80.0 - 90,0 4236 86,2 0,033 (в) 60 (л) 184

Примечания:


(*) Обозначения диапазонов приемника соответствуют параметру «BAND» SCHED и файлам калибровки.

(a) Обе полосы обрабатываются в одном приемнике. Сигнал от одного или обоих доступен в одной ПЧ.
(b) Доступны выбираемые пользователем фильтры для ограничения частот до 608,2–613,8 МГц.
(c) Различные диапазоны в пределах 20-сантиметрового приемника.
(d) Использование дихроичной системы 13/4 см.
(e) Различные диапазоны в приемнике 3,9–7,9 ГГц. Доступны два гетеродина, обеспечивающие 4 ПЧ с двойной поляризацией.
(f) Различные диапазоны в пределах 1 см приемника. Работа в непрерывном режиме лучше на частоте 23,8 ГГц, вдали от ватерлинии.
(g) Подробные сведения об отдельных станциях см. В Таблице 5.2 ниже.
(h) Интервал интегрирования 30 секунд.
(i) Скорость передачи данных 256 Мбит / с.
(j) Скорость передачи данных 32 Мбит / с.
(k) Скорость передачи данных 2048 Мбит / с.
(l) 8-позиционный массив; 4-часовая интеграция.

В таблице 5.1 также показаны параметры, характеризующие производительность типичной станции VLBA для различных диапазонов частот. В столбцах [3] и [5] приведены типичные значения эквивалентной плотности потока (SEFD) системы VLBA в зенитном и скорректированном на непрозрачность пиковом усилении, соответственно. Это средние значения измерений в обеих поляризациях на всех десяти антеннах на частотах в столбце [4].

Типичный зенитный SEFD может быть объединен с совокупной записанной скоростью передачи данных и подходящим временем интегрирования для оценки среднеквадратичного (RMS) уровня шума на одной базовой линии VLBA и в изображении VLBA.Характерные базовые значения чувствительности, приведенные в таблице в столбце [6], вычислены для одного канала данных с предположением, что в большинстве случаев обновленная скорость записи VLBA 4 Гбит / с (ширина полосы 128 МГц или скорость передачи данных 512 Мбит / с на канал данных) для непрерывных наблюдений и типичный интервал интегрирования 1 минута. Значения характеристической чувствительности изображения, приведенные в таблице в столбце [7], вычислены исходя из предположения, что для большинства случаев скорость записи 4 Гбит / с для непрерывных наблюдений и общее время интегрирования на источнике составляет 8 часов.Исключения, указанные в примечаниях к таблице, применяются к интервалам интегрирования в самой высокой полосе частот (3 мм), где часто требуются более короткие интервалы; для пределов скорости записи, налагаемых доступной полосой пропускания РЧ на самых низких частотных диапазонах; и для большинства параметров на крайнем 3-миллиметровом диапазоне. Характеристики могут быть хуже, чем приведенные в таблице оценки на некоторых исходных условиях из-за плохих поверхностей первичных или субрефлекторов или плохих атмосферных условий.

Таблица 5.2: Параметры производительности при 86,2 ГГц
Антенна Номинал Типовой Типовой Типовой Базовый уровень
Частота Зенит Пик Зенит Чувствительность
Диапазон SEFD Прирост T системный ΔS 512,30с
[ГГц] [Ян] [K Jy -1 ] [К] [мЯн]
BR 80–90 3500 0.039 135 47.
NL 80–96 4900 0,055 270 56.
FD 80–96 3600 0,034 120 48.
LA 80–90 3100 0,051 160
PT 80–96 4100 0.024 100 51.
КП 80–96 4600 0,025 110 54.
ОВ 80–96 5800 0,020 100 60.
МК 80–96 4100 0,023 100 51.

Полоса 3 мм выходит за рамки проектной спецификации для антенны VLBA и вызывает затруднения с точки зрения точности установки панелей первичных отражателей, размера субрефлекторов и наведения антенн. Кроме того, производительность в этом диапазоне сильно зависит от погодных условий. Таблица 5.2 дает снимок производительности на частоте 86 ГГц для каждой антенны, а также среднеквадратичный шум за 30 секунд (при полосе пропускания 512 Мбит / с или 128 МГц) на базовом уровне для LA, который является одной из самых чувствительных антенн с 3 мм ресивер.

Таблица частот

- Числовые данные

Более сложный тип частотной таблицы, с которой вы можете столкнуться, будет та, в которой есть числовые классы, каждый из которых имеет диапазон значений. Например, давайте предположим, что нас интересует возраст женщин, которые посетили мероприятие по раздаче автографов с вином и сыром в нашей местной библиотеке. Скорее всего, нам будет интересно сгруппировать женщин по возрастным диапазонам (классам), тогда каждое значение исходных данных объединяется в один из классов, а частота каждого класса определяется на основе подсчета подсчета.

Вот таблица частотности для возрастов женщин, посещающих библиотеку во время раздачи автографов с вином и сыром.

Мы видим, что, например, было 7 женщин в возрастной группе 40-49 лет и 1 женщина в возрастной группе 20-29 лет. Таблица частотности дает нам хорошее представление о возрастах, но попытка получить все данные сразу может быть непосильной задачей. Чтобы упростить визуализацию данных, мы часто используем данные из частотной таблицы для создания гистограммы. То есть гистограмма дает нам наглядное представление о данных, содержащихся в таблице частот.

Гистограмма похожа на гистограмму, за исключением того, что гистограмма обычно имеет числовые диапазоны (классы) по оси x (например, возраст 11-19 лет, возраст 20-29 лет и возраст 30-39 лет), и гистограмма обычно имеет категории (например, синий автомобиль, красный автомобиль, желтый автомобиль и т. д.). Кроме того, полосы на гистограмме не касаются друг друга, в отличие от полос на гистограмме. На гистограмме по оси Y отображается частота каждой категории.

Возраст женщин, которые посетили мероприятие по раздаче автографов вина и сыра в нашей местной библиотеке, дает следующую гистограмму:

Мы легко видим, что форма гистограммы примерно симметрична, а в центре - возраст. 60.Обратите внимание, что горизонтальная шкала гистограммы показывает только нижние значения каждого класса (10, 20, 30 и т. Д.). Это позволяет не загромождать гистограмму и ее легче интерпретировать.

Обратите внимание, что если вы наложите кривую на гистограмму, она будет выглядеть примерно как колоколообразная кривая. Это полезная функция, которую можно использовать для более сложного анализа данных.

Понимание диапазона звуковых частот в звуковом дизайне

При создании аудиосистемы для дома, автомобиля, встроенного или портативного устройства всегда существует баланс между стоимостью, размером и качеством.Качество имеет много факторов, но один из них - способность системы воссоздавать весь необходимый диапазон звуковых частот. В этом блоге мы обсудим эти частоты и их различные подмножества, а также то, как они влияют на дизайн аудиокабелей. Это также прольет свет на то, когда нужны разные диапазоны звука, а когда они не используются в конечном приложении.

Что такое диапазон звуковых частот?

Обычно установленный диапазон звуковых частот составляет от 20 Гц до 20 000 Гц, хотя большинство людей могут слышать меньше, чем весь этот диапазон, и по мере взросления диапазон имеет тенденцию сокращаться на обоих концах.Связь между музыкой и звуковой частотой заключается в том, что каждый раз, когда вы поднимаетесь на октаву, вы удваиваете частоту. В пианино самая низкая нота, ля, составляет примерно 27 Гц, а самая высокая нота, до, составляет примерно 4186 Гц. Помимо этих основных частот, почти все, что создает звуки, также генерирует гармонические частоты, которые кратны более высоким частотам, но с меньшей амплитудой. Например, 27 Гц «A» на фортепиано также дает гармонику 54 Гц, которая намного тише, а также гармонику 81 Гц, которая еще тише, и так далее.Эти гармоники важны для высококачественных акустических систем, которые хотят точно воссоздать исходный источник.

Подмножества звуковых частот

В диапазоне звуковых частот от 20 Гц до 20 кГц существует семь подмножеств частот, используемых для определения диапазонов, которые могут быть использованы при разработке систем для записи или воспроизведения.

Саббас от 16 до 60 Гц Это нижний музыкальный диапазон - в эту категорию попадают вертикальный бас, туба, бас-гитара в нижнем диапазоне.
Бас от 60 до 250 Гц Это нормальный голосовой диапазон
Нижние средние частоты от 250 до 500 Гц В нижней части среднего диапазона находятся типичные медные духовые инструменты и средние деревянные духовые инструменты, такие как альт-саксофон и средний диапазон кларнета
Средние частоты от 500 Гц до 2 кГц Название может быть среднечастотным, но оно относится к верхнему пределу основных частот, создаваемых большинством музыкальных инструментов.Здесь можно найти такие инструменты, как скрипка и пикколо
Верхние средние частоты от 2 до 4 кГц Как уже упоминалось, гармоники кратны основной частоте, поэтому, если ожидать, что основы для трубы будут в нижнем среднем диапазоне, можно ожидать, что гармоника будет в 2, 3 и 4 раза больше основной частоты, что поместите их в этот диапазон
Присутствие от 4 до 6 кГц Здесь находятся гармоники для скрипки и пикколо
Brilliance от 6 до 20 кГц Выше 6 кГц звуки становятся больше похожими на хныканье и свист, потому что они очень высокие.В этом диапазоне присутствуют свистящие звуки (нежелательный свист при иногда произнесении ‘s’) и гармоники для определенных перкуссионных звуков, таких как тарелки

График АЧХ

Отличный способ увидеть, как динамик, зуммер или микрофон могут воспроизводить эти разные частоты, - это диаграмма частотной характеристики. Как правило, зуммеры имеют более узкий частотный диапазон, потому что они предназначены только для вывода слышимого тона, тогда как динамики предлагают более широкий диапазон для воссоздания звуков и голоса.

Когда дело доходит до динамиков, зуммеров и других устройств вывода, ось Y на диаграмме частотной характеристики находится в дБ SPL или децибелах уровня звукового давления (грубо интерпретируемого как громкость). Для микрофонов, поскольку они обнаруживают, а не производят звук, по оси Y измеряется чувствительность в дБ. В приведенном ниже примере обратите внимание, что по оси X отложена частота (в логарифмической шкале), а поскольку по оси Y отложено звуковое давление в дБ, известно, что эта диаграмма предназначена для динамика или другого устройства вывода. Помните, что децибелы также являются логарифмическими, поэтому оси x и y являются логарифмическими.

Пример кривой частотной характеристики

На этой диаграмме показано, сколько дБ звукового давления будет произведено при постоянной потребляемой мощности на разных частотах. В этом случае выходной сигнал довольно ровный, с резким падением ниже 70 Гц и более мелким падением выше 20 кГц. Это означает, что это аудиоустройство с той же входной мощностью будет производить примерно такой же уровень звукового давления в диапазоне от 70 Гц до 20 кГц, но будет производить значительно меньший уровень звукового давления за пределами этих границ.

Есть также частотные диаграммы с более преувеличенными пиками и провалами, указывающими точки, где резонанс усиливает выходной сигнал или что-то заглушает выходной сигнал. На примере динамика CSS-50508N от CUI Devices на рисунке ниже показан более типичный профиль динамика. Из таблицы данных резонансная частота составляет 380 Гц ± 76 Гц, которая коррелирует с первым пиком, за которым следует большой провал между 600 и 700 Гц. Однако у него ровный отклик в диапазоне от 800 Гц до 3 кГц. Поскольку размер этого динамика составляет всего 41 мм x 41 мм, можно было бы ожидать, что он не будет воспроизводить низкие частоты так же, как более высокие частоты, и это подтверждается графиком.Затем эту информацию может использовать инженер-конструктор, чтобы гарантировать, что динамик сможет воспроизводить заданные частоты.

Кривая частотной характеристики с более типичными пиками и провалами

Диапазон звуковых частот и конструкция корпуса

После того, как мы рассмотрели основы звуковой частоты, как диапазон звуковых частот влияет на выбор или дизайн корпуса? На практике диапазон звука влияет на дизайн корпуса по-разному.

Размер динамика и корпуса

Громкоговоритель меньшего размера может двигаться быстрее, поэтому он может более точно воспроизводить более высокие частоты, уменьшая при этом нежелательные гармоники.Как указано в нашем блоге о разработке корпусов для микро-динамиков, меньший динамик также означает соответственно меньший корпус, что позволяет сэкономить место и снизить затраты на материалы.

Для создания такого же уровня звукового давления в дБ на очень низких частотах необходима диафрагма большего размера для перемещения достаточного количества воздуха. Это связано с внутренними проблемами перемещения достаточного количества воздуха для достижения того же воспринимаемого уровня звукового давления в дБ SPL, что и для высоких частот. С другой стороны, увеличенный вес диафрагмы большего размера не представляет большой проблемы на более низких частотах, где она движется намного медленнее.

Резонанс

Большинство объектов имеют резонансную частоту - или частоту, на которой объект, естественно, хочет вибрировать. Например, гитарная струна, когда ее выщипывают, будет вибрировать на своей резонансной частоте. Если бы вы играли на резонансной частоте с помощью динамика рядом с гитарной струной, она бы начала вибрировать и со временем увеличивалась по амплитуде. То же самое происходит с другими объектами, а в отношении звука может вызывать нежелательные хрипы и гудение у окружающих объектов.Наш блог о резонансе и резонансной частоте освещает эту тему более подробно.

При проектировании корпуса необходимо убедиться, что у самого корпуса нет собственной резонансной частоты в том же диапазоне, что и ожидаемый аудиовыход, или сам динамик будет иметь как нелинейный выход, так и нежелательные гармоники. В то же время, в зависимости от области применения, иногда требуется регулирование резонанса коробки или расширение резонансного диапазона.

Материалы

Конструкция динамиков и микрофонов представляет собой интересный баланс частей, которые должны оставаться неподвижными, изгибаться и оставаться неподвижными во время движения.В частности, для динамиков диффузор или диафрагма должны быть как можно более легкими, чтобы быстро реагировать, но также должны быть как можно более жесткими, чтобы они могли двигаться без деформации. Чаще всего в динамиках CUI Devices используются бумага и майлар. Они оба очень легкие и жесткие, но майлар, являясь разновидностью пластика, также устойчив к влаге и влажности. Также есть резина, которая соединяет диафрагму с рамой. Он должен быть прочным, чтобы выдерживать экстремальные движения без поломки, а также быть максимально гибким, чтобы не мешать движению конуса.

Общая конструкция динамика

Этот компромисс между чувствительностью, частотным диапазоном, надежностью и диапазоном звукового давления также применим к материалам микрофона. Микрофоны могут быть простыми электретными или МЭМС-микрофонами с достаточной, но ограниченной частотой и чувствительностью, но с прочностью, небольшими размерами и низким энергопотреблением. На противоположном конце спектра ленточные микрофоны, в которых в качестве диафрагмы используется тонкая металлическая лента, известны своей чувствительностью и диапазоном частот. В качестве компромисса они настолько хрупкие, что их нельзя использовать для многих ударных инструментов, и их нельзя носить без крышки, чтобы не порвать диафрагму.

Требуемые компромиссы, помимо стоимости различных материалов, различаются для разных диапазонов звука. Акустические системы нижнего диапазона не должны беспокоиться о весе диффузора, но им потребуются подвески, способные к большему количеству движений.

Тип материала, из которого изготовлен корпус, также влияет на резонанс и звукопоглощение. При проектировании корпуса, основная роль которого заключается в гашении сдвинутого по фазе звука, генерируемого сзади, инженеру понадобится материал, который эффективно поглощает звуки.Это более важно для низкочастотного звука, который труднее заглушить.

Окончательные рекомендации по проектированию диапазона звуковых частот

Важно отметить, что очень немногие системы и ни один отдельный динамик и корпус не предлагают полный диапазон звука с любым уровнем точности. В частности, для экстремальных частот требуются специальные динамики и кожухи, но для действительно точного воспроизведения необходим баланс динамиков в каждом диапазоне, который настроен для создания максимально линейного выхода.

Поскольку частота меняется, требуются разные подходы к дизайну и материалам.

Во-вторых, для большинства приложений такой уровень точности не требуется, и линейный выходной сигнал может оказаться нежелательным. Например, телефон должен охватывать только базовый голосовой диапазон человека, и даже при удвоении или утроении частотного диапазона для учета гармоник он все равно сильно отстает от диапазона от 20 Гц до 20 кГц. Другим примером могут быть приложения для уведомлений или безопасности, которым требуется только гудение, трель или визг в очень небольшом частотном диапазоне, но с различными уровнями звукового давления.Для этих конструкций хорошим вариантом являются зуммеры или сирены, которые смещают компромисс от частотного диапазона к стоимости, размеру, мощности и громкости.

В конечном счете, только человек может быть осведомлен обо всех ограничениях своего проекта, и принятие решений о компромиссах является важной частью работы инженера и проектировщика.

Заключение

Диапазон звуковых частот - это большая, но не единственная часть дизайна и выбора компонентов, включая динамики, зуммеры, корпуса и микрофоны.Фундаментальное понимание этого диапазона, того, что он подразумевает в приложениях для записи или воспроизведения, и как они связаны с физическими ограничениями и ограничениями всего оборудования, связанного со звуком, будет влиять на процесс проектирования. Широкий спектр аудиокомпонентов от CUI Devices предоставит решения для множества различных приложений с разными частотными диапазонами.

Дополнительные ресурсы


У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу cuiinsights @ cuidevices.ком

Групповое распределение частот

Частота

Частота - это то, как часто что-то происходит.

Пример: Сэм играл в футбол на:

  • Субботнее утро,
  • Субботний полдень
  • Четверг, полдень

Частота была 2 в субботу, 1 в четверг и 3 в течение всей недели.

Распределение частот

Посчитав частоты, мы можем составить таблицу распределения частот.

Пример: Газеты

Это количество газет, проданных в местном магазине за последние 10 дней:

22, 20, 18, 23, 20, 25, 22, 20, 18, 20

Давайте посчитаем, сколько там каждого числа:

Продано статей Частота
18 2
19 0
20 4
21 0
22 2
23 1
24 0
25 1

Также можно сгруппировать значений.Здесь они сгруппированы по 5 сек:

Продано статей Частота
15-19 2
20-24 7
25–29 1

Групповое распределение частот

Мы только что видели, как можно группировать частоты. Это очень полезно, когда оценки имеют много разных значений.

Пример: листья

Алекс измерил длину листьев на дубе (с точностью до сантиметра):

9,16,13,7,8,4,18,10,17,18,9,12,5,9,9,16,1,8,17,1,
10,5,9,11, 15,6,14,9,1,12,5,16,4,16,8,15,14,17

Давайте попробуем сгруппировать их, но какие группы мы должны использовать?

Для начала расположите числа в порядке , затем найдите наименьших значений и наибольших значений в ваших данных и вычислите диапазон (диапазон = наибольший - наименьший).

Пример: листья (продолжение)

Для заказа длины:

1,1,1,4,4,5,5,5,6,7,8,8,8,9,9,9,9,9,9,10,10,11,12,12,
13,14,14,15,15,16,16,16,16,17,17,17,18,18

Наименьшее значение («минимум»): 1 см

Наибольшее значение («максимум») 18 см

Диапазон 18−1 = 17 см

Размер группы

Теперь рассчитайте приблизительный размер группы, разделив диапазон на количество групп, которое вы хотите.

Затем округлите этот размер группы до до некоторого простого значения (например, 2 вместо 1,83 или 5 вместо 4,26).

Пример: листья (продолжение)

Допустим, мы хотим около 5 групп.

Разделите диапазон на 5:

17/5 = 3,4

Затем округлите до 4

Начальное значение

Выберите начальное значение, которое меньше или равно наименьшему значению.Если можете, постарайтесь сделать его кратным размеру группы.

В нашем случае наиболее разумным является начальное значение 0 .

Группы

Теперь посчитаем список групп. (Мы должны увеличивать или превышать наибольшее значение).

Пример: листья (продолжение)

Начиная с 0 и с размером группы 4 мы получаем: 0, 4, 8, 12, 16

Запишите группы.

Включите конечное значение каждой группы, которое должно быть на меньше, чем следующая группа :

Длина (см) Частота
0–3
4-7
8-11
12-15
16-19

Последняя группа идет до 19, что больше наибольшего значения.Это нормально: главное, чтобы в нем было самое большое значение.

(Примечание: если вам не нравятся группы, вернитесь назад, измените размер группы или начальное значение и повторите попытку.)

Верхние и нижние значения для каждой группы

Несмотря на то, что Алекс измерял только целые числа, данные непрерывны, поэтому «4 см» означает, что фактическое значение могло быть от 3,5 до 4,5 см. Алекс просто округлил числа до целых сантиметров.

Пример: листья (продолжение)

Вот группы с показанными нижним и верхним пределами:

Длина Нижний / Верхний Частота
0-3 см 0-3.5
4-7 см 3,5-7,5
8-11 см 7,5-11,5
12-15 см 11,5-15,5
16-19 см 15,5-19,5

Подсчет и всего

Теперь подсчитайте результаты, чтобы найти частоты.И сделайте всего.

Пример: листья (продолжение)

1,1,1,4,4,5,5,5,6,7,8,8,8,9,9,9,9,9,9,10,10,11,12,12,
13,14,14,15,15,16,16,16,16,17,17,17,18,18:

Длина Нижний / Верхний Частота
0-3 см 0–3,5 3
4-7 см 3,5-7,5 7
8-11 см 7.5-11,5 12
12-15 см 11,5-15,5 7
16-19 см 15,5-19,5 9
Всего: 38

Готово!

Гистограмма

Вы также можете построить гистограмму ваших данных.

Диапазон из таблицы частот (ключевой этап 2)

Урок

Мы можем найти диапазон набора чисел, представленных в таблице частот.

Как найти диапазон из таблицы частот

Найти диапазон из частотной таблицы очень просто.

В приведенной ниже таблице частот показаны результаты тестов для класса учащихся. Каков диапазон результатов тестов?

Пошаговая инструкция:

Убедитесь, что записи в столбце Score расположены в числовом порядке. В нашем примере записи расположены в числовом порядке.

Найдите наименьшую запись в столбце Оценка (с частотой больше 0).

В нашем примере наименьшее количество баллов - 5. Наименьшее количество баллов за тест - 5.

Найдите наивысшую запись в столбце Оценка (с частотой больше 0).

В нашем примере высший балл - 10. Наивысший балл за тест - 10.

Вычтите наименьшее число (5) из наибольшего числа (10).

10–5 = 5

Ответ:

Диапазон оценок теста: 5.

Убедитесь, что числа в порядке

Убедитесь, что числа в крайнем левом столбце в порядке.

Не забудьте: Необходимо переставить всю строку, а не только строку в первом столбце. Каждое число в столбце Frequency соответствует Number слева от него.

Осторожно 0 Частоты

Каков диапазон частот в таблице ниже?

Заманчиво думать, что это:

Диапазон = 4 - 1 = 3

Однако Number 1 и 4 имеют частоту , равную 0.Это означает, что на самом деле в наборе чисел нет 1 и 4. Просто игнорируйте любую строку с Frequency из 0. Истинный диапазон:

Диапазон = 3 - 2 = 1

Помогите нам улучшить математику Монстр
  • Вы не согласны с чем-то на этой странице?
  • Вы заметили опечатку?
Сообщите нам, используя эту форму

См.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
