Принцип работы дифавтомата, как работает дифференциальный автомат

Difference (англ.)- разница. Именно от этого слова произошло название «дифференциальный автомат», в этом случае имеется в виду разница между величинами входных токов в сети. Устройство, которое срабатывает в случае возникновения аварийной ситуации из-за несовпадения силы тока «туда и оттуда» и одновременно отключает фазу и ноль, называется дифференциальным автоматом.

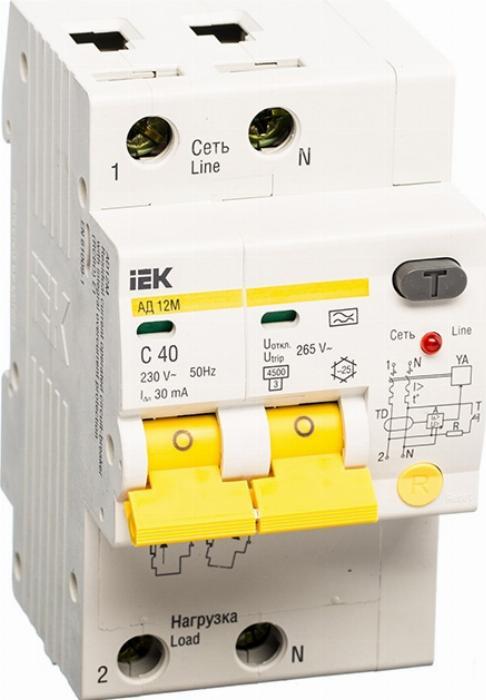

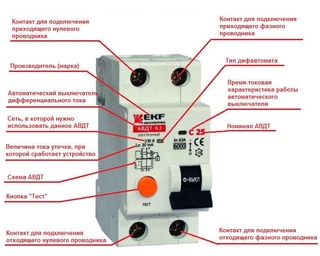

Автоматический выключатель дифференциальный IEK АВДТ 32

Главным его предназначением и основным принципом работы является единовременное отслеживание возможного короткого замыкания (КЗ) и последующее отключение питания. Кроме этого, контролируется наличие токов утечки, в случае отклонения от нормы, производится обесточивание линии. Можно выделить несколько основных функций, выполняемых этим устройством:

  1. Контроль значений токов, недопустимость КЗ и обесточивание линии при возникновении нештатной ситуации.
  2. Отслеживание превышения максимально допустимых значений напряжения и отключение при возможной перегрузке (исключает возможность перегрева проводов и повреждение изоляции).
  3. Проверка наличия токов утечки в связи с повреждением токоведущих или изоляционных составляющих.

Схема дифавтомата

Таким образом, дифференциальный автомат совмещает в себе два устройства и образует комплекс устройства защитного отключения (УЗО) и автомата защиты. Как и у всех универсальных устройств, у него есть свои сильные и слабые стороны.

Преимущества

  • при условии правильного подключения, одним из главных преимуществ дифавтомата является безопасное для человека подключение к электрической сети;
  • комплексное решение правильного совмещения УЗО и номинала по току;
  • контроль и защита электрической сети от перепадов напряжения;
  • компактное размещение;
  • несложное подключение.

Недостатки

  1. При отсутствии соответствующих флажков на определенных моделях дифавтоматов, отсутствует возможность определения причины срабатывания устройства, что делает устранение неисправности более сложным процессом.
  2. Невозможность менять поломавшиеся составляющие дифференциального автомата по отдельности. К примеру, если выйдет из строя только УЗО или автомат, все равно придется менять все устройство. Таким образом, в случае поломки придется заплатить полную стоимость дифавтомата.
  3. Ограниченность выбора. Не всегда нужная модель может оказаться в наличии, поэтому существует вероятность остаться без света на неопределенное время, необходимое для ее доставки.

Оптимальное применение дифавтомата

Для бытового размещения в простой сети с минимальным количеством подключенных электроприборов, рассчитанной на одного потребителя (например, на дачах) наиболее приемлемым вариантом будет установка дифавтомата вместо УЗО.

Этим можно существенно улучшить защиту вашей сети от резких скачков напряжения.

Применение дифавтомата будет достаточно эффективным в случае, если сеть периодически подвержена воздействию влаги (баня, подвальные помещения, уличное освещение) и нуждается в мощном потреблении электроэнергии.

Если нет возможности поставить дифавтомат, можно заменить его связкой устройств УЗО+ двухполюсной автомат. По функционалу это практически то же самое, разница лишь в более сложном подключении.

Характеристики и выбор дифавтомата

Выбирая устройство, прежде всего надо определиться с выбором места его установки, и уже после этого подбирать дифференциальный автомат с техническими характеристиками, соответствующими вашим требованиям.

Кроме того, необходимо точно знать напряжение сети, в которой будет устанавливаться устройство. В зависимости от его величины (напряжения), существуют разные типы дифавтоматов. Различить их можно по надписям на корпусе устройства, рядом с отметкой о частоте тока( 50 Гц).

Номинал, равный сечению провода, следит за недопустимостью превышения током нагрузки допустимых показателей, а в случае отклонения от нормы, отключает питание.

Различаются дифавтоматы и по типу электромагнитного расцепителя, в зависимости от величины пускового тока они могут быть разной чувствительности:

B — предназначена для работы с превышениями норм от 3 до 5 раз. Этот вариант наиболее приемлем в случаях минимальной нагрузки на сеть, его часто устанавливают на дачах;

С — максимальная перегрузка колеблется в интервале от 5-10 раз. Оптимальное место установки – жилые квартиры и дома;

D — отключение происходит, если номинал превышен в 10-20 раз. В основном устанавливаются на предприятиях, фабриках или офисных помещениях, требующих больших энергозатрат.

Автоматический дифференциальный выключатель в разрезе

Еще один параметр, на который стоит обратить внимание при выборе такого устройства – это отключающий дифференциальный ток и его класс.

Обычно для потребительских сетей используют дифавтоматы с номиналом тока утечки 10 мА (линия с единственным потребителем) или 30 мА (более распространенные устройства, применяемые для нескольких потребителей).

Немаловажной характеристикой защитного устройства является и его класс ограничения силы тока, а также номинальная отключающая способность. В случае резких перепадов напряжения или максимальной сетевой нагрузки, необходимо понимать, насколько быстро отреагирует защитное устройство на нештатную ситуацию. Именно это показывает класс токоограничения дифавтомата, в зависимости от класса (по нарастающей от 1 до 3), устройство отключает электропитание в случае аварии. Предпочтение отдается дифавтоматам 3 класса, как самым быстродействующим. К сожалению, стоимость такого устройства будет гораздо выше подобных дифавтоматов более низкого уровня.

Эксплуатационные условия

Основные модели дифференциальных автоматов довольно чувствительны к погодным условиям и предполагают эксплуатацию при температурах от -7°C до +30°С.

В случаях, когда дифференциальный автомат будет расположен на улице, в неотапливаемом здании, а также в помещениях с резкой сменой температур или периодическим посещением, необходимо выбирать модели защитных устройств, устойчивые к минусовым температурам. На внешнем корпусе такого устройства производители ставят специальный значок в форме снежинки, обозначающий, что данный дифавтомат будет корректно работать даже при очень низких температурах (до -30°С). Цена таких устройств тоже будет значительно выше стоимости обыкновенных моделей.

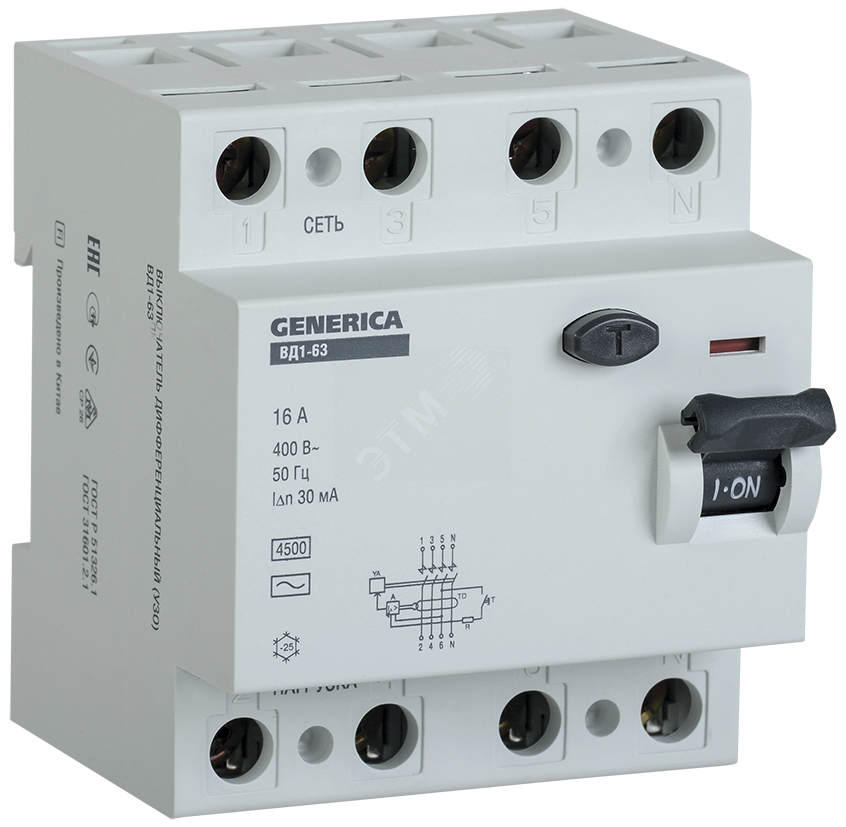

Дифференциальный автомат IEK ВД1-63

Как подключить защитное устройство

В верхней части корпуса дифавтомата находятся юстировочные винты и контактные пластины для подсоединения фазы и нуля, идущих со счетчика. Снизу расположены контакты для подключения самой линии.

Подключить устройство непосредственно в электрическом шкафу тоже довольно просто.

Единственный нюанс – по окончании сборки необходимо дополнительно, с максимальным усилием, закрепить контакты. Делается это потому, что обычно применяются медные провода, а, как известно, медь довольно мягкий металл.

Наиболее популярная схема подключения

Схема подключения дифавтомата на входе

Существует несколько способов подключения дифавтомата. Наиболее востребованной стала схема с установкой устройства сразу после счетчика – на входе. Преимущество такого подключения состоит в том, что в случае возникновения аварийной ситуации, отключение электропитания будет произведено по всем потребителям одновременно. Недостаток состоит в том, что из-за полного обесточивания становится довольно сложно определить, где именно случилась поломка. Эта проблема решается установкой после основного дифавтомата отдельных защитных устройств для каждой группы потребителей. В этом случае, существует возможность поочередного включения и определения причины поломки после срабатывания защиты.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 4 чел.
Средний рейтинг: 5 из 5.

Дифавтомат устройство и принцип работы.

Приветствую Вас уважаемые гости и постоянные читатели сайта elektrik-sam.info!

Начинаем очередную серию публикаций в рамках курса «Автоматические выключатели, УЗО и дифавтоматы — подробное руководство», на этот раз посвященную дифференциальным автоматам. Начнем с рассмотрения устройства и принципа работы дифавтоматов.

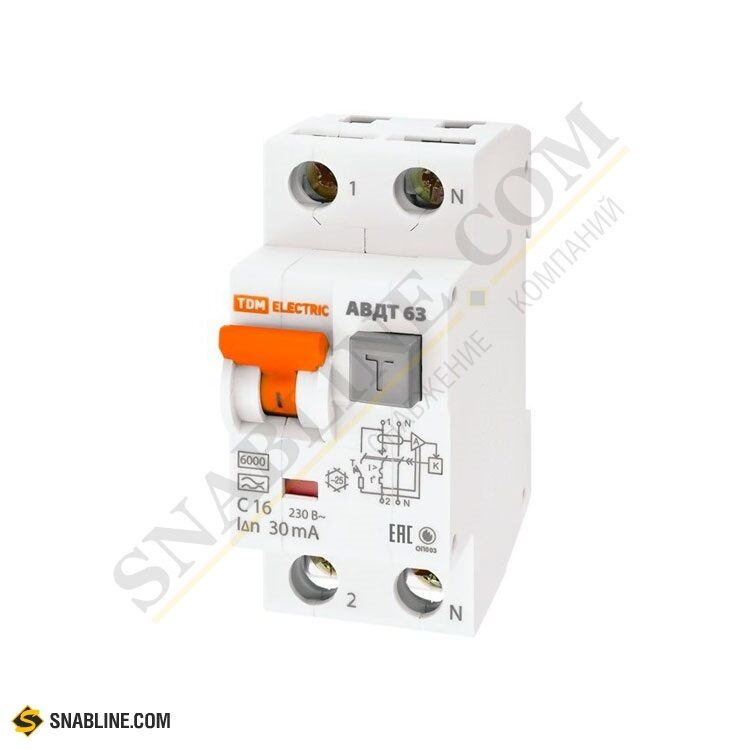

Автоматический выключатель дифференциального тока или дифавтомат — это устройство, объединяющее в одном корпусе функции автоматического выключателя и УЗО. Т.е. он позволяет защитить контролируемую цепь от токов перегрузки и токов короткого замыкания (функции автоматического выключателя) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания в результате нарушения изоляции токоведущих частей электроустановки.

Конструктивно дифавтоматы изготавливаются из диэлектрического материала и имеют защелку для установки на DIN-рейку. Установка производится так же, как и установка УЗО.

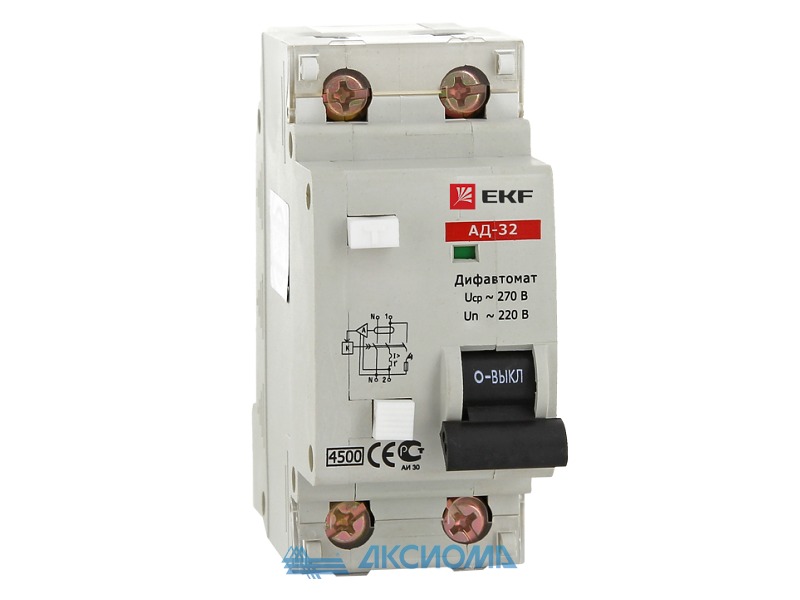

Для однофазной сети 220В выпускаются двухполюсные дифавтоматы. К клеммам верхних полюсов подключается фазный и нулевой проводник питающей сети, а к зажимам нижних полюсов – фазный и нулевой проводник от нагрузки. При этом, в зависимости от марки производителя и серии они для своей установки на DIN-рейку могут занимать как два, так и более модулей.

Для трехфазной сети 380В выпускаются четырехполюсные дифавтоматы. К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам три фазных провода и ноль от нагрузки.

При установке на DIN-рейку четырехполюсные дифавтоматы занимают место больше четырех модулей, в зависимости от марки производителя. Т.е. полюсов для подключения проводов четыре, а занимаемое место в электрощите более четырех модулей, за счет блока дифференциальной защиты.

Применение двухполюсных дифавтоматов, которые при установке занимают два модуля, позволяет сэкономить место в электрощите и упростить монтаж, вместо отдельно установленных автоматического выключателя и УЗО (которые вместе занимают три модуля).

Мы помним из раздела, посвященного устройствам защитного отключения, что УЗО не защищает от сверхтоков и требует установки последовательно с ним автоматического выключателя.

При разветвленной проводке с большим количеством групп, экономия места в электрощите может быть довольно существенной. Однако, зачастую стоимость дифавтомата больше, чем стоимость отдельно установленных автомата и УЗО.

Конструктивно дифавтомат состоит из двух- или четырехполюсного автоматического выключателя и включенного последовательно с ним модуля дифференциальной защиты. Подробно конструкцию и принцип работы автоматических выключателей и УЗО мы рассматривали в предыдущих разделах, ссылки на них внизу этой статьи.

Повторим вкратце основные моменты.

Модуль автоматического выключателя обычно устанавливается в фазные проводники и содержит тепловой расцепитель для защиты от токов перегрузки и электромагнитный расцепитель (катушку соленоида с подвижным сердечником) для защиты от токов короткого замыкания.
Принцип действия такой же, как и у обычного автоматического выключателя.

При возникновении тока перегрузки биметаллическая пластина нагревается проходящим через нее электрическим током, изгибается, и, если ток в цепи не уменьшается, приводит в действие механизм расцепления, размыкая защищаемую цепь.

При коротком замыкании ток в цепи мгновенно возрастает, наводимое в катушке соленоида магнитное поле перемещает сердечник, который приводит в действие механизм расцепителя и размыкает силовые контакты.

Для защиты силовых контактов дифавтомата от разрушающего действия электрической дуги, применяется дугогасительная камера.

Модуль дифференциальной защиты представляет собой дифференциальный трансформатор тока, через который проходит фазный и нулевой проводник (первичная обмотка) и обмотка управления (вторичная обмотка). В четырехполюсных дифавтоматах через дифференциальный трансформатор тока проходит три фазных проводника и нулевой.

В обычном режиме работы через фазный провод проходит ток к нагрузке, а через нулевой проводник от нагрузки, т.е. токи равны и направлены встречно. Геометрическая сумма токов равна нулю, наводимые ими магнитные потоки в обмотке трансформатора тока взаимно компенсируют друг друга, и результирующий магнитный поток равен нулю.

При возникновении тока утечки баланс токов нарушается, поскольку в фазном проводе вместе с током нагрузки протекает и ток утечки. Токи в фазном и нулевом проводниках наводят разные по величине магнитные потоки, их баланс нарушается и в тороидальном сердечнике трансформатора тока возникает разностный магнитный поток. Под действием разностного магнитного потока во вторичной обмотке управления возникает ток. Когда величина этого тока превысит пороговое значение, срабатывает механизм расцепления и силовые контакты дифавтомата отключаются от питающей сети.

Как и УЗО, модуль дифференциальной защиты дифавтоматов может быть электромеханическим или электронным. В электронных при возникновении утечки, ток в обмотке управления подается на плату электронного усилителя с катушкой электромагнитного сброса и через механизм расцепителя отключает силовые контакты дифавтомата от питающей сети.

Дифавтоматы с электронным модулем дифференциальной защиты, в отличие от электромеханических, могут потерять работоспособность при обрыве фазного или нулевого проводника со стороны питающей сети (подробно об этом смотрите видео работа УЗО при обрыве нуля), поскольку отсутствует питание, необходимое для работы платы усилителя.

Дифавтоматы некоторых производителей имеют встроенные индикаторы, которые позволяют определить причину срабатывания:

— дифавтомат сработал от перегрузки по току: тепловая защита или электромагнитный расцепитель от токов короткого замыкания;
— или сработал модуль дифференциальной защиты дифавтомата в результате утечка тока.

Если таких индикаторов нет, тогда в случае отключения дифавтомата, неясно что вызывало срабатывание – перегрузка по току, или дифавтомат сработал в результате возникновения тока утечки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и если дифавтомат отключился, значит он исправен.

Более наглядно принцип работы смотрите в видео Дифавтомат устройство и принцип работы:

Интересные материалы по теме:

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Принцип работы трехфазного УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

УЗО основные характеристики. Часть 1.

УЗО основные характеристики. Часть 2.

Автоматические выключатели — конструкция и принцип работы.

УЗО или дифавтомат? Что выбрать? Что лучше?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info.

После публикации серии материалов по электрическим аппаратам защиты в обратную связь сайта приходит много вопросов от подписчиков и читателей с просьбой порекомендовать, что лучше выбрать УЗО или дифавтомат?

На мой взгляд, сравнивать непосредственно УЗО и дифавтомат несколько не корректно.

Вспомним назначение и принцип действия устройств защитного отключения, их основное назначение — защита от поражения электрическим током и возможного возгорания вследствие утечки тока. Рассматривая конструкцию УЗО, мы помним, что основным элементом является дифференциальный трансформатор тока, который как раз и измеряет эту самую утечку.

Защиту от токов короткого замыкания УЗО не выполняет, поэтому последовательно с ним необходимо устанавливать автоматический выключатель, который как раз выполняет эту защиту.

Вспомним конструкцию дифавтомата — это УЗО и автоматический выключатель в одном корпусе.

Поэтому, правильно вопрос должен звучать таким образом:

«Что выбрать: связку УЗО+автоматический выключатель или дифавтомат?»

Давайте все подробно рассмотрим.

Конструктивное исполнение.

По конструктивному исполнению однофазные УЗО, которые чаще всего применяются в быту, обычно имеют двухполюсное исполнение, т.е. при установке в электрический щит на DIN-рейку занимают два модуля. Если не рассматривать замену вводного автомата+УЗО на дифавтомат, то обычно последовательно с УЗО устанавливается однополюсный автоматический выключатель. В общем случае связка УЗО+автомат при установке на DIN-рейку будет занимать три модуля.

Стандартный однофазный дифавтомат конструктивно выполнен двух-модульным. Хочу заметить, что некоторыми производителями выпускаются дифавтоматы, которые занимают один модуль, мы их не рассматриваем.

Таким образом, с точки зрения конструктивного исполнения, замена связки УЗО+автомат на дифавтомат позволяет сэкономить один модуль на DIN-рейке, а если их несколько, то экономия может быть существенной. Это особенно актуально для уже установленных электрических щитов небольшого размера, в которых необходимо дополнительно установить дифференциальную защиту.

Монтаж.

Далее, монтаж дифавтоматов выполнить проще, чем монтаж УЗО+автомата. Дифавтомат имеет две входные клеммы, к которым подключается ноль и фаза со стороны питания, и две выходные для подключения нуля и фазы к нагрузке.

Установка и расключение УЗО и автоматического выключателя происходит немного сложнее, поскольку фазный провод дополнительно проходит через клеммы автомата.

Использование дифавтоматов вместо связки УЗО+автомат упрощает монтаж и уменьшает вероятность возникновения ошибок при подключении, по сравнению с подключением УЗО и автоматического выключателя. При большом количестве групп упрощение подключения ощущается еще больше.

Характеристики.

Хочу отметить о равнозначности предполагаемой замены УЗО и автоматического выключателя на дифавтомат. Изучая типы и основные характеристики УЗО, я не раз обращал внимание, что по конструктивному исполнению УЗО бывают электромеханические и электронные. Это принципиальный момент. Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики.

Дело в том, что эти типы УЗО по разному ведут себя при аварийных режимах работы электрической сети, в частности при обрыве нулевого провода со стороны питающей линии.

К чему я веду? А к тому, что в состав дифавтомата входит модуль дифференциальной защиты (т. е. часть дифа — это УЗО) и все выше сказанное в полной мере относится и к дифавтоматам.

И очень часто бывает так, что вместо электромеханического УЗО, которое при обрыве нуля работоспособно и выполняет свою защитную функцию, устанавливается дифавтомат с электронным модулем дифференциальной защиты, который при обрыве нуля не работоспособен, поскольку содержит в своей конструкции электронный блок, питающийся от электросети. К тому же электронные УЗО и дифавтоматы дешевле электромеханических.

Многие покупая УЗО или дифавтомат об этом даже не задумываются, причем продавцы в магазине порой тоже не могут дать внятный ответ, какого типа они продают устройство. Рекомендую прежде, чем отправляться за покупкой в магазин, внимательно изучить статью Как проверить тип УЗО?

Также многие современные электроприборы имеют сложные схемы управления, которые в случае пробоя изоляции помимо синусоидальных токов утечки, могут создавать и пульсирующие токи утечки постоянного тока. В таких ситуациях желательно использовать дифференциальную защиту типа А, а не широко распространенный тип АС. Устройства типа А стоят дороже и их сложнее приобрести.

Это также необходимо учитывать при замене УЗО на дифавтомат. Если у вас стоит автомат и электромеханическое УЗО типа А, а вы производите замену на дифавтомат с электронным модулем диф. защиты типа АС — замена, как минимум, не равнозначная.

Поэтому при замене связки УЗО+автомат на дифавтомат необходимо учитывать основные характеристики и тип устройств для равнозначной замены.

Идентификация  причины срабатывания.

При использовании для защиты линии автоматического выключателя и УЗО в случае возникновения неисправности и срабатывании одного из аппаратов защиты, можно однозначно установить причину.

— Если сработал автоматический выключатель, значит в защищаемой цепи произошло короткое замыкание, либо произошла перегрузка, которая привела к срабатыванию тепловой защиты.

— Если сработало УЗО — значит в защищаемой цепи произошла утечка тока.

— Если установлен дифавтомат, то при его срабатывании нет возможности однозначно идентифицировать причину — сработала дифференциальная защита, либо электромагнитный или тепловой расцепитель.

Это усложняет поиск и устранение неисправности. Некоторые производители выпускают серии дифавтоматов с блоком индикации, но они есть не у всех брендов и не во всех сериях.

Резюмируем: связка УЗО+автомат, в отличие от дифавтомата, позволяют однозначно идентифицировать причину срабатывания.

Стоимость.

Здесь все просто. Обычно стоимость связки УЗО+автоматический выключатель оказывается ниже, чем стоимость одного дифавтомата.

Да, бывают исключения, когда стоимость дифавтомата оказывается ниже. Но такое встречается редко и большей частью относится к неименитым брендам. Я в своей практике работаю с известными проверенными брендами, а у них дифы стоят гораздо дороже.

При установке связки автоматического выключателя и УЗО, в случае выхода из строя одного из этих аппаратов защиты, достаточно заменить неисправный на новый, будь-то УЗО или автомат. При выходе из строя дифавтомата его необходимо заменить на новый и стоимость такой замены, как правило дороже, чем отдельного УЗО или автомата.

В большинстве случаев покупка связки УЗО+автомат обходится дешевле дифавтомата, и при большом количестве групп в щите позволяет значительно сэкономить бюджет. В случае выхода из строя, замена автомата или УЗО обходится дешевле, чем замена дифавтомата.

РЕЗЮМЕ.

Мы видим, что нет конкретного ответа на вопрос: «УЗО или дифавтомат? Что выбрать? Что лучше?»

В каждом конкретном случае, в зависимости от преследуемых целей и намеченных приоритетов выбор может перевешивать в сторону связки УЗО+автомат, либо в сторону применения дифавтомата. Какие факторы на это влияют я подробно рассмотрел и изложил выше.

Смотрите подробное видео УЗО или дифавтомат? Что выбрать?

В заключении рекомендую посмотреть несколько видео, в которых подробно рассматриваются разные варианты и схемы применения УЗО и дифавтоматов.

Видео Схемы подключения дифавтоматов и УЗО. Часть 1:

Видео Схемы подключения дифавтоматов и УЗО. Часть 2:

Рекомендуемые материалы по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Устройство УЗО и принцип действия.

Дифавтомат устройство и принцип работы.

Дифавтомат — основные технические характеристики.



Дифференциальный автомат Википедия

ВДТ с отключающим дифференциальным током IΔn 0,03 А

Устройство дифференциального тока (УДТ)[1], (англ. residual current device, RCD) - контактное коммутационное устройство, предназначено для того, чтобы включать, проводить и отключать электрические токи при нормальных условиях эксплуатации и размыкать контакты, когда дифференциальный ток достигает заданного значения при установленных условиях[2]. В качестве УДТ используют автоматический выключатель, управляемый дифференциальным током, без встроенной защиты от сверхтока (ВДТ) и автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока (АВДТ).

Назначение

УДТ с номинальным отключающим дифференциальным током, не превышающим 30 мА, предназначены для дополнительной защиты человека от поражения электрическим током. Используется в составе защиты «автоматическое отключение питания»[3].

В системах переменного тока дополнительная защита посредством УДТ должна быть предусмотрена для:

  • штепсельных и силовых розеток с номинальным током до 32 А;
  • передвижного оборудования с номинальным током до 32 А, которое используют вне помещения.

УДТ отключает защищаемую цепь:

  • при прямом прикосновении человека или животного к электрооборудованию, находящемуся под напряжением;
  • при повреждении основной изоляции и контакте токоведущих частей с открытой проводящей частью.

Требования по установке и применению УДТ приведены в серии стандартов на электроустановки зданий МЭК 60364.

Принцип действия

Схема, поясняющая принцип работы УДТ УДТ в разобранном виде

Главным компонентом УДТ является дифференциальный трансформатор, который предназначен для обнаружения дифференциального тока. Если дифференциальный ток превысит значение отключающего дифференциального тока или равен ему, произойдёт размыкание электрической цепи.

Внутреннее устройство УДТ, подключаемого в разрыв проводов

На фотографии показано внутреннее устройство одного из типов УДТ. Данное УДТ предназначено для установки в разрыв провода. Линейный и нейтральный проводники от источника питания подключаются к контактам (1), главная цепь УДТ подключается к контактам (2).

При нажатии кнопки (3) контакты (4) (а также ещё один контакт, скрытый за узлом (5)) замыкаются, и УДТ пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Вторичная обмотка (6), к которой подключён расцепитель дифференциального тока. В нормальном состоянии ток линейного проводника равен току нейтрального проводника, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора ЭДС отсутствует.

Ток замыкания на землю приводит к нарушению баланса в дифференциальном трансформаторе: через линейный проводник протекает больший ток, чем по нейтральному проводнику (часть тока протекает через тело человека, то есть в обход трансформатора). Дифференциальный ток в первичной обмотке дифференциального трансформатора приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключённый соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путём пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник дифференциального трансформатора, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УДТ должно отключиться при нажатии на кнопку проверки. Если УДТ не отключилось, значит оно неисправно и должно быть заменено.

Ограничения

УДТ не сработает, если человек оказался под напряжением, но тока замыкания на землю при этом не возникло, например, при прикосновении одновременно к линейному и нейтральному проводникам защищаемой цепи. Предусмотреть защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед её обслуживанием.

УДТ, функционально зависимое от напряжения сети, нуждается в питании, которое получает от защищаемой цепи. Поэтому потенциально опасной является ситуация, когда выше УДТ произошёл обрыв нейтрального проводника, а линейный остался под напряжением. В этом случае УДТ будет неспособно отключить цепь, так как напряжения в защищаемой цепи недостаточно для функционирования. УДТ, функционально не зависимое от напряжения, свободно от указанного недостатка.

История

Первый патент (патент Германии № 552678 от 08.04.28) на УДТ был получен в 1928 году германской фирмой RWE (Rheinisch — Westfälisches Elektrizitätswerk AG). Первый действующий образец устройства защиты был изготовлен этой же фирмой в 1937 году. В качестве датчика использовался маленький дифференциальный трансформатор, а исполнительным элементом служило поляризованное реле с чувствительностью 0,01 ампера и быстродействием 0,1 с[4].

Чувствительность прототипа устройства была 80 мА[5] - дальнейшее повышение чувствительности тормозилось отсутствием материалов с нужными магнитными свойствами. В 1958 году доктором Биглмайером из Австрии было предложено новое схемное решение конструкции УДТ. Сейчас такие УДТ маркируются буквой G. В конструкции были устранены ложные срабатывания от грозовых разрядов и увеличена чувствительность до 30 мА[5].

Граничные кривые переменного тока и физиологическое действие тока на организм человека[6] были установлены путём тестов в 1940—1950 годы в университете Berkeley американским учёным Чарльзом Дальцилом. В ходе тестов добровольцы подвергались воздействию электрического тока с известным напряжением и силой тока[4].

В начале 1970-х годов большинство УДТ выпускалось в корпусах типа автоматических выключателей. С начала 1980-х годов в США большинство бытовых УДТ было уже встроенным в розетки.

В СССР первые эксперименты по проектированию УДТ начались в 1964 году[7]. Первое серийное УДТ для укомплектования трёхфазного электрифицированного инструмента было изготовлено в 1966 г. Выборгским заводом «Электроинструмент» по разработке ВНИИСМИ. Первое бытовое УДТ в СССР было разработано в 1974 году, но в серию не пошло[8]. Серийное бытовое УДТ производилось с 1988 года в значительных количествах (до 200 тысяч штук в год). Типичный вид УДТ того времени — удлинитель с розеткой на шнуре. С 1982 года всё учебное электротехническое оборудование, поступавшее в школы, в обязательном порядке оснащалось УДТ, которое получило наименование «школьное». Серийность изделия доходила до 60 тыс. штук в год. Для нужд промышленности и сельского хозяйства выпускались защиты ИЭ-9801, ИЭ-9813, УЗОШ 10.2 (ещё выпускается), РУД-0,5.

В настоящее время используются преимущественно УДТ для монтажа в электрощите на DIN-рейку, а встроенные УДТ пока широкого распространения не получили.

Классификация

По способу управления

  • УДТ без вспомогательного источника питания
  • УДТ со вспомогательным источником питания:
    • выполняющие автоматическое отключение при отказе вспомогательного источника с выдержкой времени и без неё:
      • производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
      • не производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
    • не производящие автоматическое отключение при отказе вспомогательного источника:
      • способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника
      • не способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника

По виду установки

  • стационарные с монтажом стационарной электропроводкой
  • переносные с монтажом гибкими проводами с удлинителями

По числу полюсов

  • двухполюсные;
  • четырёхполюсные.

По возможности регулирования отключающего дифференциального тока

  • нерегулируемые;
  • регулируемые:
    • с дискретным регулированием;
    • с плавным регулированием.

По стойкости при импульсном напряжении

  • допускающие возможность отключения при импульсном напряжении;
  • стойкие при импульсном напряжении.

По условиям функционирования при наличии составляющей постоянного тока

УДТ типа АС: УДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путём или внезапного его приложения, или при медленном нарастании[9].

УДТ типа А: УДТ, срабатывание которого обеспечивается и синусоидальным переменным, и пульсирующим постоянным дифференциальным током путём или внезапного приложения, или медленного нарастания[9].

УДТ типа В: УДТ, которое гарантирует срабатывание как устройство типа А и дополнительно срабатывает:

  • при дифференциальном синусоидальном переменном токе частоты до 1000 Гц;
  • при дифференциальном синусоидальном переменном токе, наложенном на сглаженный постоянный ток;
  • при дифференциальном пульсирующем постоянном токе, наложенном на сглаженный постоянный ток;
  • при дифференциальном пульсирующем выпрямленном токе от двух или более фаз;
  • при дифференциальном сглаженном постоянном токе, приложенном внезапно или постепенно возрастающем, вне зависимости от полярности[10].

УДТ типа F: УДТ, которое гарантирует срабатывание как устройство типа А в соответствии с требованиями МЭК 61008-1 и МЭК 61009-1 и дополнительно срабатывает:

  • при составном дифференциальном токе, приложенном внезапно или постепенно возрастающем между фазой и нейтралью или фазами и средним заземлённым проводником;
  • при дифференциальном пульсирующем постоянном токе, наложенном на сглаженный постоянный ток[10].

По наличию задержки по времени (в присутствии дифференциального тока)

  • УДТ без выдержки времени — тип для общего применения;
  • УДТ с выдержкой времени — тип S для обеспечения селективности.

См. также

Примечания

  1. ↑ В нормативных документах наряду с термином «устройство дифференциального тока» применяют устаревший термин «устройство защитного отключения»
  2. ↑ ГОСТ IEC 60050-442—2015. Международный электротехнический словарь. Часть 442. Электрические аксессуары
  3. ↑ ГОСТ Р 50571. 3—2009. Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током.
  4. 1 2 Гуревич В. И. Электрические реле. Устройство, принцип действия и применения. Настольная книга электротехника. Серия «Компоненты и Технологии». — М.: СОЛОН-Пресс, 2011. — С. 341.
  5. 1 2 Штепан Ф. Устройства защитного отключения, управляемые дифференциальным током. — Прага, 2004. — С 10.
  6. Штепан Ф. Устройства защитного отключения, управляемые дифференциальным током. — Прага, 2004. — С. 13—16.
  7. ↑ Развитие и современное состояние УЗО в СССР и России / Ю. Водяницкий // Автоматизация и производство. — 1996. — № 3.
  8. ↑ Развитие и современное состояние УЗО в СССР и России / Ю. Водяницкий // Автоматизация и производство. — 1996. — № 4.
  9. 1 2 ГОСТ IEC 61008-1—2012. Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтока. Часть 1. Общие требования и методы испытаний
  10. 1 2 ГОСТ IEC 62423—2013. Автоматические выключатели, управляемые дифференциальным током, типа F и типа В со встроенной и без встроенной защиты от сверхтока бытового и аналогичного назначения

Литература

  • IEC/TR 60755:2008. General requirements for residual current operated protective devices. Edition 2.0 — Geneva: IEC, 2008‑01.
  • IEC 60947-2:2016. Low-voltage switchgear and controlgear. Part 2: Circuit-breakers. Edition 5.0. — Geneva: IEC, 2016‑06.
  • IEC 61008‑1:2013. Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs). Part 1: General rules. Edition 3.2. — Geneva: IEC, 2013‑09.
  • IEC 61009-1:2013. Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs). Part 1: General rules. Edition 3.2. — Geneva: IEC, 2013‑09.
  • IEC 61540:1999. Electrical accessories. Portable residual current devices without integral overcurrent protection for household and similar use (PRCDs). Edition 1.1. — Geneva: IEC, 1999‑03.
  • IEC/TR 62350:2006. Guidance for the correct use of residual current-operated protective devices (RCDs) for household and similar use. First edition. — Geneva: IEC, 2006‑12.
  • IEC 62423:2009. Type F and type B residual current operated circuit-breakers with and without integral overcurrent protection for household and similar uses. Edition 2.0. — Geneva: IEC, 2009‑11.
  • IEC 60050-442:1998. International Electrotechnical Vocabulary. Part 442: Electrical accessories. Edition 1.0. — Geneva: IEC, 1998‑11.
  • ГОСТ Р МЭК 60755-2012. Общие требования к защитным устройствам, управляемым дифференциальным (остаточным) током.
  • ГОСТ IEC 61009-1-2014. Выключатели автоматические, срабатывающие от остаточного тока, со встроенной защитой от тока перегрузки, бытовые и аналогичного назначения. Ч. 1. Общие правила.
  • ГОСТ Р 51328-99 (МЭК 61540-97). Устройства защитного отключения переносные бытового и аналогичного назначения, управляемые дифференциальным током, без встроенной защиты от сверхтоков (УЗО-ДП). Общие требования и методы испытаний.
  • Харечко Ю. В. Защитные устройства модульного исполнения. — М.: ООО «АББ Индустри и Стройтехника», 2008. — 336 с.
  • Харечко Ю. В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 4// Приложение к журналу «Библиотека инженера по охране труда». — 2015. — № 6. — 160 c.
  • Гуревич В. И. Ложные срабатывания УЗО: кто виноват и что делать? / Владимир Гуревич (к. т. н.) // Силовая электроника. — 2013. — № 5. — С. 48 — 54.

Ссылки

Простой рецепт подбора дифавтомата для вашего дома



Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Условные обозначения



Дифавтоматы поставляются обычно с паспортами, в которых указываются все данные, но многие из них дублируются на корпусе устройства. Здесь вы можете прочитать информацию о номинальном напряжении, частоте и мощности, дифференциальном токе отключения, температурный диапазон использования автомата. В отличие от инструкции, обозначения на корпусе со временем не потеряются и при открытии распределительного щитка вы всегда будете знать, на какой автомат можно добавить нагрузку, а на какой нет.

Условные обозначения на дифавтомате

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться 🙂

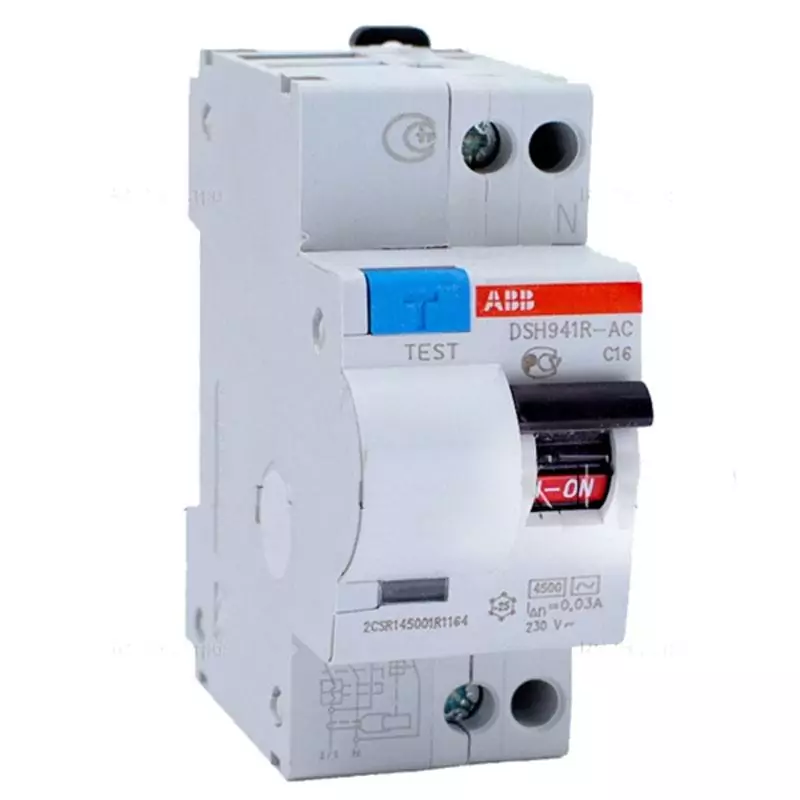

Дифавтомат ABB на 10А тип С
Дифавтомат ABB на 16А тип С
Дифавтомат ABB на 25А тип С

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

  • Розетки – автомат на 16А, тип С;
  • Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

  • Проточный водонагреватель;
  • Накопительный водонагреватель;
  • Электроварочная панель;
  • Электродуховой шкаф;
  • Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы.

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.



Как подключить проходной выключатель Lezard и какую при этом использовать схему. Розетка с таймером – элемент умного дома Как выбрать розетку скрытой проводки, практические советы. Как подключить проходные выключатели в вашем доме, советы.

Чем отличается узо от дифавтомата. Подключение дифференциаль...

Большинству потребителей, абсолютно все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат). Но при разработке проектов электросети частных домов или квартир, данный вопрос имеет определенное значение.

Вообще проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, в плане электробезопасности, значительные. Да что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой жизни?

Недавно один мой знакомый обратился ко мне с вопросом, а что стоит в моем щитке УЗО или дифавтомат. Как их отличить. Поскольку проблема, на профессиональный взгляд, стоит очень остро, предлагаем вам небольшой ликбез на данную тему, в том числе и электрикам, особенно молодым.

Эти знания позволят точно понять, что же у вас «живет» в распределительном щите: УЗО или дифавтомат, зачем его туда помещать и насколько это поможет, или отчего спасет в будущем?

Опытного электрика, у которого не одно короткое замыкание за плечами, такие вопросы могут даже обидеть! Однако, среди молодежи, мало уделяется внимания теории, хотя потребители задают подобные вопросы постоянно. И сейчас я расскажу несколько вариантов чем отличается УЗО от дифавтомата.

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток - ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие узо от дифавтомата

На самом деле есть масса внешних признаков, по которым легко отличить УЗО от дифавтомата. Посмотрите на картинку. Визуально эти два устройства очень похожи: подобен корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но если быть более въедливым, то вы заметите: схемы разные, тумблеры отличаются, буквы не повторятся. Какое же из этих устройств УЗО, а какое - дифавтомат?

Выше мы рассмотрели функциональные отличия этих устройств, сейчас рассмотрим чем отличается УЗО от дифавтомата визуально - так сказать отличия заметные невооруженным глазом.

1. Маркировка по номинальному току

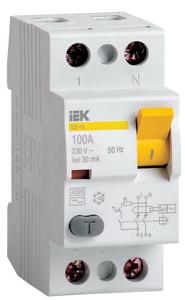

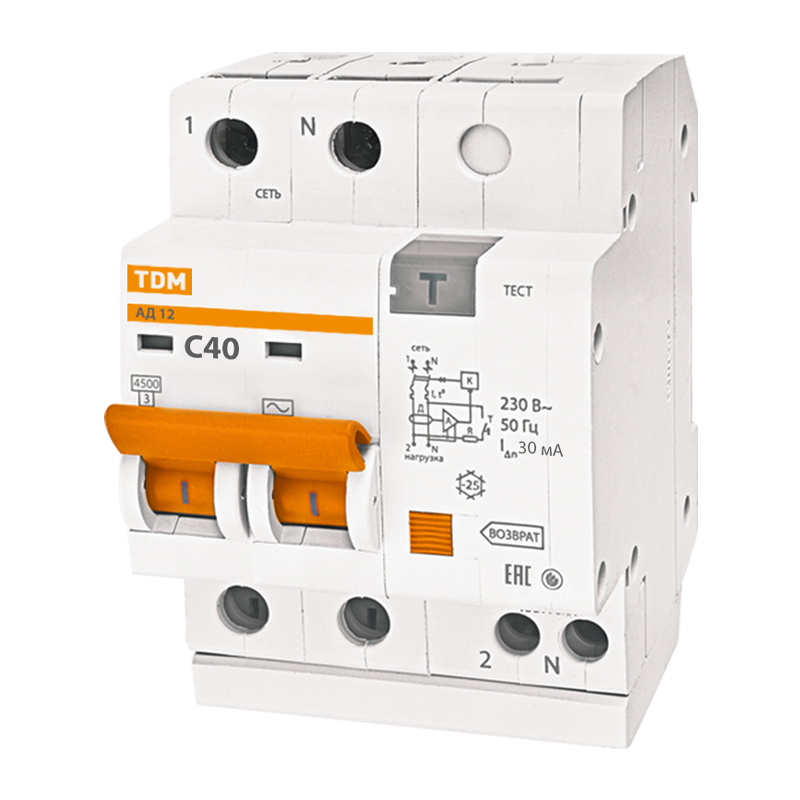

Один из способов визуального отличия УЗО от дифавтомата это маркировка по току. На любом устройстве указываются его технические характеристики. Для устройств, которые рассматриваем мы основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (величина номинального тока) - это УЗО.  .

На его корпусе указана цифра 40А. Это значит, что прибор рассчитан на номинальный ток 40 (А). Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, у дифавтомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.

Еще раз внимательно прочтите и запомните. Если пишется "16А" – это УЗО, номинальный ток которого должен быть не более 16 ампер. Если пишется "С16" - это диффавтомат, где буква "С" - характеристика расцепителей, "встроенного" в устройство, рассчитанное на номинальный ток 16А.

2. Электрическая схема, изображенная на устройстве

На корпуса любых исполнительных или защитных устройств, производитель всегда наносит его принципиальную схему. На УЗО и дифференциальном автомате они действительно похожи.

Не будем перечислять сейчас все, что там изображено (это тема отдельной статьи), а только выделим главные отличия. На схеме УЗО - это овал, которым обозначается дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле, которое и замыкает-размыкает цепь, силовые контакты для подключения проводов и т.п.

На схеме дифавтомата, кроме всех похожих элементов, отличительными являются обозначения теплового и электромагнитного расцепителя которые реагируют на ток перегрузки и короткого замыкания.

Поэтому, взглянув на схему подключения, которая изображена на корпусе, вы теперь знаете чем они отличаются. Если на схеме изображен тепловой и электромагнитный расцепитель - это дифференциальный автомат. В этом заключается схематическое отличие УЗО от дифавтомата.

3. Название на корпусе устройства

Если вам, как простому потребителю сложно запомнить, чем отличается УЗО от дифавтомата, сообщаем: зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не путались, специально пишут на корпусе название устройства.

На боковой поверхности корпуса УЗО написано - выключатель дифференциальный. На боковой поверхности корпуса дифавтомата написано - автоматический выключатель дифференциального тока. Хотя такие надписи наносится не на всех изделиях, как правило, на российских производителях и то не на всех на зарубежных изделиях такой маркировки я не встречал.

4. Аббревиатурная надпись на устройстве

В основном вопрос как отличить УЗО от дифавтомата задается по продукции иностранного производства. Если мы говорим об отечественной продукции то здесь вообще вопросов не возникает.

На таких устройствах как правило по русски написано что это УЗО (ВД) или диф автомат АВДТ.

Напомню что устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

Подводим итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Так как дифавтомат является комбинированным устройством, то из недостатков эксплуатации я бы отметил то, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат. Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток).

Вариантов реализации схем с данными устройствами можно придумать массу, главное чтобы вы понимали и помнили, зачем это делаете.







Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается  дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

Назначение, технические характеристики и выбор

Содержание статьи

  • 1 Назначение, технические характеристики и выбор
    • 1. 1 Характеристики и выбор
      • 1.1.1 Номинальный ток
      • 1.1.2 Время-токовая характеристика или тип электромагнитного расцепителя
      • 1.1.3 Номинальное напряжение и частота сети
      • 1.1.4 Номинальный отключающий дифференциальный ток или ток утечки (уставки)
      • 1.1.5 Класс дифференциальной защиты
      • 1.1.6 Номинальная отключающая способность
      • 1.1.7 Класс токоограничения
      • 1.1.8 Температурный режим использования
      • 1.1.9 Наличие маркеров о причине сработки
      • 1.1.10 Тип конструктивного исполнения
    • 1.2 Производитель и цена
  • 2 Как подключить дифавтомат
    • 2.1 Электрическое подключение
    • 2.2 Проверка работоспособности
  • 3 Схемы
    • 3.1 Простая схема
    • 3.2 Более надежная защита
    • 3.3 Селективные схемы
  • 4 Основные ошибки подключения дифавтоматов

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Обозначение дифавтоматов на схемах

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.



Четырехполюсный дифавтомат для подключения в сети 380 В

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

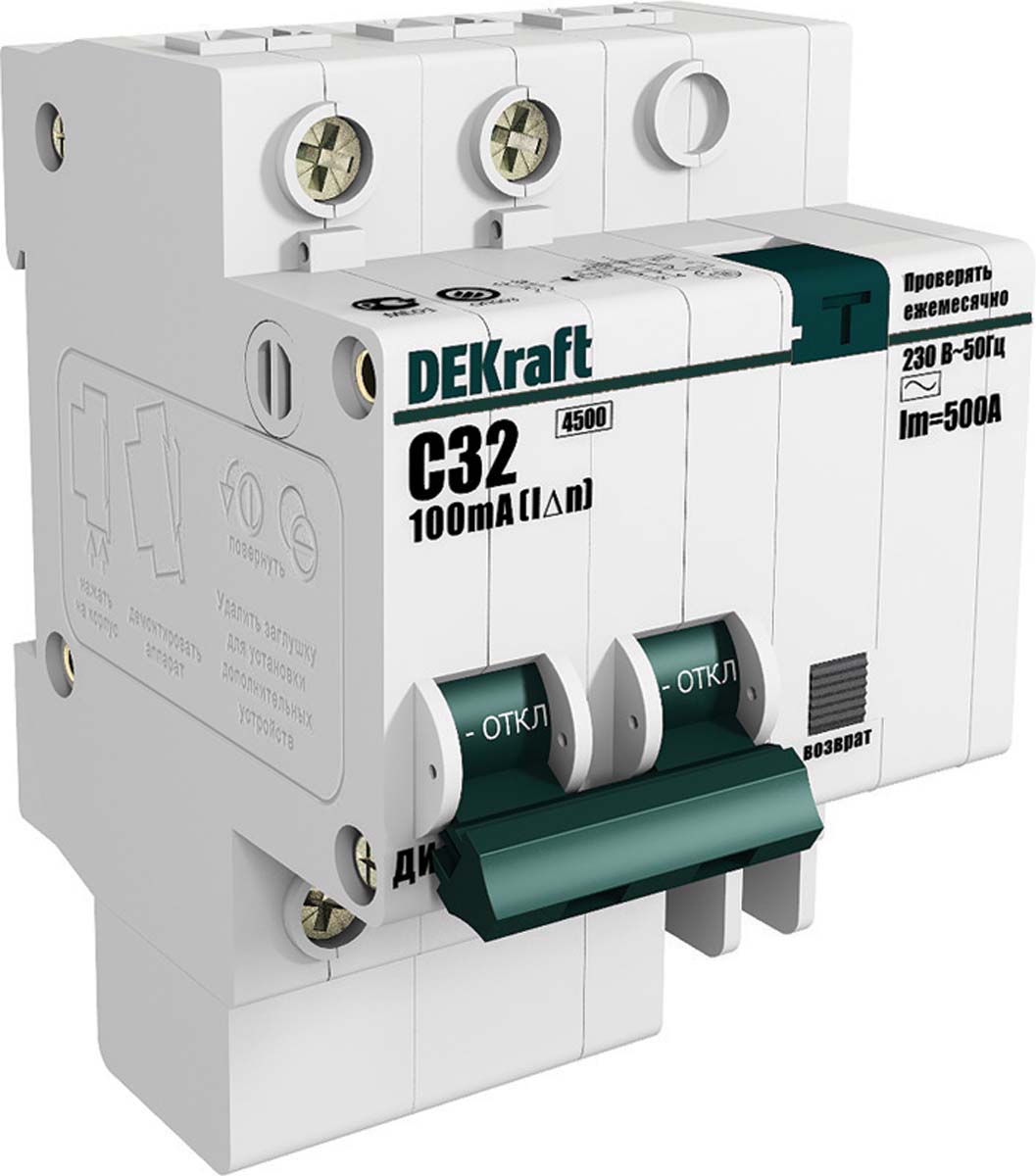

Номинал дифавтомата и его время-токовая характеристика

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.









Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф,  посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

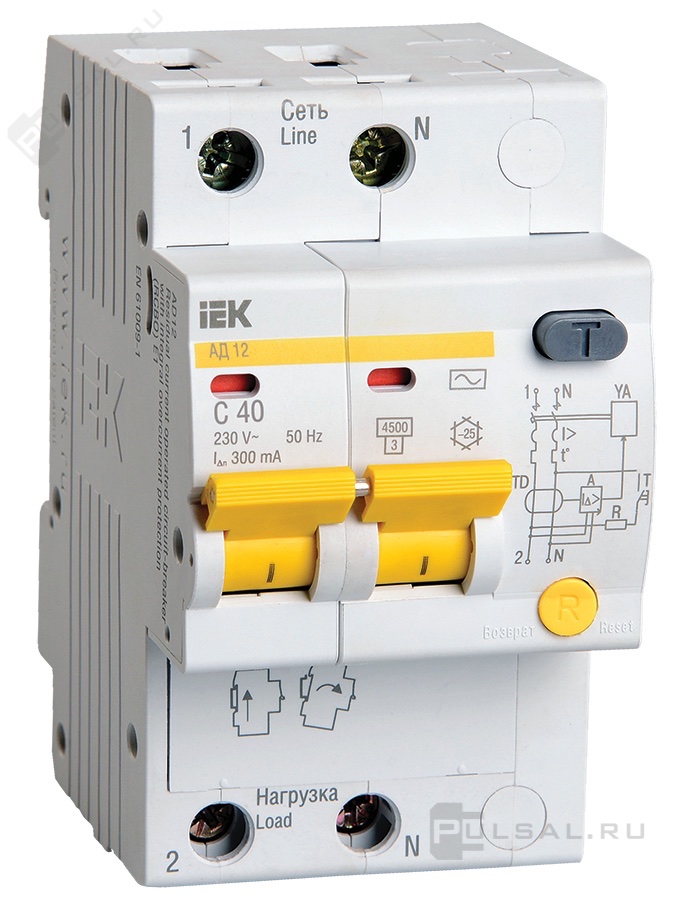

Ток утечки или уставки на диф автомате

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное  обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначение Графическое обозначение Расшифровка Область применения
АС Реагирует на переменный синусоидальный ток Ставят на линии, к которым подключена простая техника без электронного управления
А Реагирует на синусоидальный переменный ток и пульсирующий постоянный Применяется на линиях, от которых запитывается техника с электронным управлением
В Улавливает переменный, импульсный, постоянный и сглаженный постоянный. В основном применяется на производстве с большим количеством разнообразной техники
S   С выдержкой времени отключения 200-300 мс В сложных схемах
G   С выдержкой времени отключения60-80 мс В сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

Токоограничение дифавтомата

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Обозначение повышенной морозостойкости дифавтомата

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

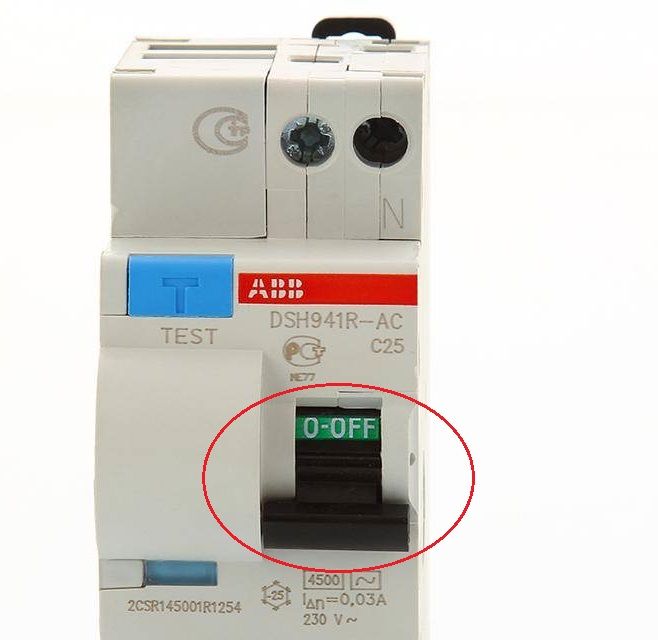

Флажок, который показывает причину отключения

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.







Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.







Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала.  Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации,  степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.







Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.







Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Что такое автоматизация ИТ?

ИТ-автоматизация, иногда называемая автоматизацией инфраструктуры, - это использование программного обеспечения для создания повторяемых инструкций и процессов для замены или сокращения взаимодействия человека с ИТ-системами. Программное обеспечение автоматизации работает в рамках этих инструкций, инструментов и структур, чтобы выполнять задачи практически без вмешательства человека.

Автоматизация - ключ к оптимизации ИТ и цифровой трансформации. Современные динамичные ИТ-среды должны масштабироваться быстрее, чем когда-либо, и автоматизация ИТ жизненно важна для этого.

Что входит в автоматизацию ИТ?

Теоретически, если это задача ИТ, к этой задаче можно применить некоторый уровень автоматизации. Таким образом, автоматизация может интегрироваться и применяться ко всему, от автоматизации сети до инфраструктуры, облачного обеспечения и стандартных операционных сред (SOE), а также до развертывания приложений и управления конфигурацией.

Возможности и приложения автоматизации могут расширяться до конкретных технологий, таких как контейнеры, методологий, таких как DevOps, и более широких областей, таких как облако, периферийные вычисления, безопасность, тестирование и мониторинг / оповещение.

Автоматика. Для чего это? Абсолютно все.

Хорошо, может быть, не все (пока), но целостный подход к автоматизации ИТ может помочь вам избавить ваших сотрудников от повторяющихся, выполняемых вручную процессов. Это позволяет командам работать более продуктивно, сокращать количество ошибок, улучшать совместную работу и высвобождать время, которое можно потратить на более значимую и вдумчивую работу.

Provisioning

Provisioning - это все, что нужно для тяжелой работы, будь то на голом железе, в частном, гибридном или общедоступном облаке.Для работы бизнес-систем вам нужна инфраструктура, и эта инфраструктура должна быть настроена. Раньше все, что было связано со стойками, коробками и кабелями в центре обработки данных, теперь (в основном) связано с виртуализированными активами, от программно определяемых центров обработки данных, сетей и хранилищ до виртуальных машин и контейнеров.

Большая часть того, что мы делаем сейчас, определяется программным обеспечением, и переход к программному обеспечению увеличил масштабы и возможности того, что возможно. Этот шаг также предоставляет - и, по необходимости, требует - кодификацию процессов.Это поможет вам удовлетворить потребности вашего бизнеса в условиях повышенной осведомленности о затратах и ​​нехватке времени.

Вот здесь и появляется автоматизация. Зачем вам тратить время на настройку этих сред с помощью шаблонов вручную? Благодаря кодификации, достигнутой с помощью «Инфраструктура как код», у вас есть шаблон, которому вы следуете для выполнения этой работы. Почему бы вместо этого не следовать этим правилам автоматизированной системе? Разверните развертывание в своем центре обработки данных с помощью автоматизации, которая работает с существующей инфраструктурой и инструментами управления, чтобы в полной мере использовать то, что у вас уже есть, для перехода к будущему состоянию, которое вам нужно.

Управление конфигурацией

Не все приложения создаются одинаково. Для них требуются разные настройки, файловые системы, порты, пользователи ... список можно продолжить. После того, как вы автоматизируете синхронизацию, вам нужно будет сообщить этим ресурсам, что им нужно делать. Сохранение того, как ваша среда приложения выглядит в документе, электронной таблице, текстовом файле или даже в электронном письме, не поможет вам добиться стабильной и надежной среды для размещения ваших приложений. И по мере того, как вы получаете больше систем, больше экземпляров и больше сложности, вам нужен лучший способ записи того, как выглядят системы, чтобы вы могли эффективно управлять ими.

Для этого вам необходимо надежное решение для управления конфигурацией, которое позволяет разработчикам просто определять инфраструктуру («голое железо», виртуализированная, облачная, контейнеры и т. Д.) Таким образом, чтобы это было легко понятно каждому в вашей ИТ-команде. Чем проще автоматизировать специальные сценарии и методы управления системой, тем проще выполнять реальную работу.

Orchestration

Скорее всего, вы не развертываете одну службу на одном компьютере. Ваша ИТ, вероятно, немного сложнее.Это требует управления и обслуживания нескольких приложений в нескольких центрах обработки данных и инфраструктурах. Ах да, есть также ваши публичные, частные и гибридные облачные развертывания.

Чем сложнее ИТ-система, тем сложнее может быть управление всеми движущимися частями. Возрастает необходимость комбинировать несколько автоматизированных задач и их конфигураций для групп систем или машин. В двух словах, это оркестровка. Кроме того, вы можете управлять этими сочетаниями с помощью надежных решений автоматизации.Это позволяет вам отслеживать их все, соединять их все вместе и легко запускать более продвинутые, автономные системы.

Развертывание приложений

Независимо от того, используете ли вы более традиционный подход к развертыванию приложений или подходы непрерывной интеграции и непрерывного развертывания (CI / CD), конвейеры разработки полагаются на надежные автоматизированные системы для достижения современных ожиданий. Успешное развертывание приложения зависит от полностью эффективного набора автоматических важных задач и возможностей, особенно на этапе тестирования.Автоматизация развертывания может помочь вам перейти от фиксации и сборки к тестированию и развертыванию проверенным, надежным и систематизированным способом. Это снижает вероятность человеческой ошибки при одновременном повышении эффективности и производительности.

ИТ-автоматизация позволяет уверенно развертывать приложения, настраивать необходимые службы с самого начала, а также запускать и запускать приложения и их артефакты - и все это с помощью общего прозрачного подхода, понятного всем ИТ-сотрудникам.

Безопасность и соответствие

Определите политики безопасности, соответствия и управления рисками, обеспечьте их соблюдение и устраните проблемы, построив их в виде автоматизированных шагов по всей вашей инфраструктуре.Выведите безопасность на первый план своих ИТ-процессов и будьте более активными с помощью автоматизации.

Стандартизация процессов и рабочих процессов безопасности означает упрощение соблюдения нормативных требований и аудита. Вы точно знаете, как все выполняется, и можете проверять это последовательно. Новые требования соответствия легко и последовательно внедряются в вашей ИТ-отделе.

Хорошо, а что такое Ansible?

ИТ-автоматизация имеет множество различных применений или вариантов использования. Окончательное осознание преимуществ автоматизации ИТ наступает, когда вы начинаете комбинировать варианты использования.Или, что еще лучше, когда вы объедините их все в единую систему. Вот где в игру вступает платформа автоматизации Red Hat® Ansible®.

Red Hat Ansible Automation Platform - это программное обеспечение Red Hat для автоматизации инициализации, настройки, управления и развертывания. Ansible выполняет эти действия с помощью сценариев - инструкций и языка Ansible для автоматизации.

Пособия могут описывать политики, которые вы хотите применить, или шаги, которым необходимо следовать в общем ИТ-процессе. Компания Ansible, Inc., ответственная за это программное обеспечение, была приобретена Red Hat в 2015 году.

Red Hat Ansible Automation Platform была названа Forrester Research лидером исследования Forrester Wave ™: платформы автоматизации инфраструктуры, 3 квартал 2020 года.

Там это 2 проекта с открытым исходным кодом, которые являются частью платформы автоматизации Red Hat Ansible:

Ansible

Это мозг, стоящий за всем, что связано с Ansible. Он имеет то же имя, что и проект сообщества с открытым исходным кодом, Ansible, и в основном идентичен этому проекту.Но официальное предложение Red Hat дает и другие преимущества, такие как поддержка, исправление и подробная документация.

AWX

AWX предлагает простой в использовании пользовательский интерфейс (UI) и информационную панель для Ansible. Он позволяет пользователям видеть все, что происходит на их узлах, централизовать автоматизацию, предоставлять доступ на основе ролей, планировать задания и многое другое. Он также предоставляет информацию о запуске playbook в реальном времени и изначально поддерживает облачные развертывания.

Будущее автоматизации ИТ

Знать будущее - конечно - невозможно, но мы начинаем видеть некоторые вещи, объединяющие средства автоматизации.Несомненно, в эти системы будет встроена большая автономия и, как следствие, больший интеллект. Они будут расширены, чтобы охватить большее количество частей стека программного обеспечения ИТ - подумайте об автоматизации, построенной от чистого железа до промежуточного программного обеспечения, приложений, безопасности, обновления, уведомлений, аварийного переключения, прогнозной аналитики и решений, принимаемых без прямого контроля.

Считайте, что угроза безопасности автоматически обнаруживается, сообщается, исправляется, тестируется и развертывается, пока ваш ИТ-персонал спит. Ваша система может самовосстановиться, собирать соответствующую информацию, чтобы определить, откуда и откуда произошла атака, уведомить нужных людей - и все это без потери времени работы.

Хорошие новости всем. Мы уже наблюдаем, как это происходит.

Что такое Edutainment? Преимущества и недостатки

Edutainment - это слово-портмоне, образованное сочетанием слов Education и Entertainment. Он предназначен для обучения и поощрения социального сотрудничества между студентами и преподавателями путем интеграции преподавателей с современными развлекательными устройствами и платформами, такими как телевидение, радио, ПК и компьютерные игры, фильмы, музыка, интерактивные учебные сайты для образования, такие как система управления обучением (LMS) веб-сайты, мобильные приложения, виртуальная реальность, мультимедиа и т. д.

Важность Edutainment

Научные исследования доказали, что аудио-, видео- и физические игровые обучающие игры оказывают положительное и привлекательное влияние на привлечение интереса учащихся к образованию. Внедряя образовательно-развлекательные программы в образовательных учреждениях, обучение и преподавание могут стать увлекательными. Это также побуждает учителей разрабатывать идеи учебных мероприятий и стратегии управления, которые побуждают детей улучшать свое умственное и физическое развитие таким образом, чтобы это было забавно, занимательно и интересно.

Edutainment education вместе с программным обеспечением для управления информацией о студентах (SIS) превращает классы в умные классы, открывая двери для более эффективных методов управления, преподавания и обучения как дома, так и в школе, обеспечивая LMS и электронное обучение в руках учащихся с помощью компьютерных игр, визуальных видео, изображения и аудиозаписи. Это концепция, которая поощряет, использует и полагается на образовательные технологии (Edtech.)

* Подпишитесь на программное обеспечение для управления образовательными учреждениями *

Edutainment Advantages

Преимущества и преимущества edutainment:

  • Edutainment поощряет индивидуальное обучение
  • Лучшее понимание теоретических предметов
  • Расширение возможностей творчества и визуализации
  • Преобразует обычные классы в интеллектуальные классы
  • Преимущества безбумажной печати
  • Обучение в реальном времени с помощью виртуальной реальности имеет огромное значение для обучения через развлечения
  • Портативное обучение и обучение на основе игр
  • Практическое и экспериментальное обучение
  • Улучшает интерактивные и совместные методы преподавания и обучения
  • Платформы для самостоятельного обучения студентов
  • Продвигать и улучшать цифровую культуру в школах, колледжах, университетах и ​​других образовательных организациях
  • Предоставляет педагогам технологические инструменты для создания увлекательных, интересных и развлекательных занятий в классе.

Edutainment Недостатки

Недостатки и недостатки Edutainment:

  • Так как edutainment делает упор на использование компьютеров и интеллектуальных устройств для обучения; иногда он может содержать вводящую в заблуждение и вводящую в заблуждение информацию
  • Риск для традиционного обучения классной доске и мелу
  • Компьютеры могут отрицательно сказаться на росте детей
  • Может ограничивать социальное взаимодействие и поведенческие навыки
  • Риск неправильного использования техники
  • Разработка и разработка компьютерных игр, телешоу, видеороликов и т. Д., дорого и сложно

Что такое EMI? Советы и инструменты

Сегодня многие образовательные программы в университетах предлагаются на английском языке, и Университет ИТМО не является исключением из этой тенденции. Центр обучения иностранным языкам при университете организовал серию семинаров по английскому среднему обучению (EMI). 21 июня наставники Центра Марьям Рейхани и Александра Шпарберг рассказали об EMI, о том, что отличает его от обучения студентов на их родном языке (L1) и о том, как следует обучать студентов, для которых родным языком не является английский.

Что такое EMI?

EMI (English Medium Instruction) подразумевает использование английского языка для преподавания академических предметов в странах или юрисдикциях, где английский не является официальным языком и в которых родным языком студентов не является английский.

Использование EMI ​​имеет ряд преимуществ как для студентов, так и для университета. Например, студенты могут получить лучший доступ к международным образовательным программам, лучше себя чувствовать на рынке труда и с меньшими трудностями становятся членами международного научного сообщества.Между тем университеты, использующие эту систему, могут улучшить свой имидж и показатели в глобальных рейтингах, привлечь иностранных студентов и получить экономическую выгоду.

Лекторы могут столкнуться с рядом проблем, когда они впервые начнут преподавать в формате EMI. Часто уровень владения языком как у студентов, так и у преподавателей недостаточен для проведения учебного процесса на более высоком уровне. Кроме того, студенты часто сопротивляются идее выучить что-то на английском, если они могут сделать то же самое на своем родном языке.Также необходимо отметить, что подготовка к курсу занимает гораздо больше времени для обеих сторон, но в целом приносит пользу.

Различия между EMI и обучением в L1

Когда программа преподается на родном языке учащихся и учителя, последний более уверен в себе, в то время как первый может легко делать заметки и сохранять больше информации после лекции, в отличие от того, когда их обучают на английском языке и им нужно сосредоточиться на сам язык, а не предмет.Обучение EMI ​​может вызывать у студентов беспокойство, поскольку им часто не хватает опыта в изучении и выражении сложных идей, и им потребуется языковая поддержка во время занятий. Кроме того, если студент пытается делать заметки на английском языке, он может отвлечься от содержания лекции. Репетиторы также могут испытывать дискомфорт при попытке выразить предметные концепции на менее знакомом языке, а также при поиске учебных материалов для класса (или необходимости составлять свои собственные).

Стратегии обучения EMI

В свете проблем, с которыми сталкиваются студенты и преподаватели, важно несколько иначе подойти к занятиям EMI, чтобы сделать общий учебный процесс более эффективным. Нет необходимости говорить, что невозможно просто изменить язык курса без корректировки учебной программы, поскольку студенты просто не могут усваивать материал с той же скоростью, что и на их родном языке. Из-за этого любому преподавателю, который собирается начать обучение на английском языке, необходимо пересмотреть несколько аспектов своего курса.Вот несколько советов:

Язык

  1. Допускается «перевод» - смешивание английского с родным языком учащихся в русскоязычном классе. Важнее всего то, что они могут изучать предмет, используя весь свой лингвистический репертуар, не ограничиваясь тем, что разрешено, а что нет.
  2. Упростите предложения. Сложные слова и термины сбивают студентов с толку и отвлекают их от содержания лекции.
  3. Подчеркните наиболее важные части изучаемого материала.
  4. При необходимости предложения и термины можно перефразировать, чтобы учащиеся поняли их значение.
  5. Сложные концепции, термины и задачи можно объяснить несколькими способами, чтобы студенты могли выбрать те, которые им понятны.

Доставка

  1. Разбейте большие объемы информации на более мелкие части.
  2. Выполняйте регулярные проверки понимания.
  3. Используйте стратегию строительных лесов. Сначала вы можете объяснить учащимся, как следует выполнять задание, а затем выполнить его вместе с ними; затем разделите класс на группы и позвольте им выполнить его в небольших группах. После этого задание может выполняться каждым учеником индивидуально.
  4. Используйте наглядные пособия. Иногда презентации недостаточно, и в этом случае можно раздать дополнительный материал.
  5. Позвольте ученикам задавать вопросы в ходе урока, не дожидаясь его окончания.
  6. Личный контакт имеет значение, поэтому постарайтесь включить в программу интерактивные задачи.

Материал

  1. Учитывая, что сами студенты редко делают заметки на английском языке, подготовьте раздаточные материалы, содержащие основные темы и термины.
  2. Постарайтесь раздать материалы перед занятием, чтобы у студентов было достаточно времени для подготовки вопросов.
  3. Составьте глоссарии и списки литературы.

Поддержка

  1. Учитель должен быть доступен для учащихся. Сообщите им, как они могут с вами связаться.
  2. Порекомендуйте им онлайн-лекции.
  3. Расскажите им об онлайн-форумах, где они могут присоединиться к обсуждениям на эту тему.
  4. Назначьте студентов с более сильным знанием английского языка на менее продвинутых.
  5. Посещайте занятия своих коллег, делитесь опытом и практиками.

В настоящее время существует большое количество онлайн-платформ, на которых студенты и преподаватели могут пройти дополнительное обучение. Практика MOOC (массовые открытые онлайн-курсы) широко популярна. Самыми крупными платформами для такого контента являются Udacity, Khan Academy, FutureLearn, Coursera и EdX.

Онлайн-лекции ведущих университетов мира доступны здесь:

Йельские курсы, Гарвардские курсы (в области науки и техники), курсы Массачусетского технологического института, Стэнфордские курсы.

Обучающие лекции также можно посмотреть по адресу:

Открытая культура, Бесплатные видеолекции, Академическая Земля, Видеолекции.

Следующий семинар будет посвящен стратегии обучения EMI и состоится 28 июня в главном корпусе Университета ИТМО на Кронверкском проспекте, 49.

автоматизация | Технология, типы, рост, история и примеры

Автоматизация , применение машин к задачам, которые раньше выполнялись людьми, или, все чаще, к задачам, которые в противном случае были бы невозможны.Хотя термин «механизация» часто используется для обозначения простой замены человеческого труда машинами, автоматизация обычно подразумевает интеграцию машин в самоуправляемую систему. Автоматизация произвела революцию в тех областях, в которых она была внедрена, и едва ли есть какой-либо аспект современной жизни, на который она не повлияла.

Британская викторина

Гаджеты и технологии: факт или вымысел?

Виртуальная реальность используется только в игрушках? Использовались ли когда-нибудь роботы в бою? В этой викторине вы узнаете о гаджетах и ​​технологиях - от компьютерных клавиатур до флэш-памяти.

Термин «автоматизация» появился в автомобильной промышленности примерно в 1946 году для описания все более широкого использования автоматических устройств и средств управления на механизированных производственных линиях. Происхождение этого слова приписывается Д.С. Хардеру, в то время руководителю инженерного отдела Ford Motor Company. Этот термин широко используется в производственном контексте, но он также применяется за пределами производства в связи с множеством систем, в которых происходит значительная замена человеческих усилий и интеллекта механическими, электрическими или компьютеризированными действиями.

В общем случае автоматизация может быть определена как технология, связанная с выполнением процесса с помощью запрограммированных команд в сочетании с автоматическим управлением с обратной связью для обеспечения надлежащего выполнения инструкций. Полученная система способна работать без вмешательства человека. Развитие этой технологии становится все более зависимым от использования компьютеров и компьютерных технологий. Следовательно, автоматизированные системы становятся все более изощренными и сложными.Продвинутые системы представляют собой уровень возможностей и производительности, который во многих отношениях превосходит способности людей выполнять те же действия.

Технология автоматизации достигла такой степени, что на ее основе развился ряд других технологий, получивших признание и собственный статус. Робототехника - одна из таких технологий; это специализированная отрасль автоматизации, в которой автоматизированная машина обладает определенными антропоморфными или человекоподобными характеристиками.Самая типичная человекоподобная характеристика современного промышленного робота - это его механическая рука с приводом. Рука робота может быть запрограммирована на выполнение последовательности движений для выполнения полезных задач, таких как загрузка и разгрузка деталей на производственной машине или выполнение последовательности точечной сварки на деталях из листового металла кузова автомобиля во время сборки. Как видно из этих примеров, промышленные роботы обычно используются для замены рабочих на фабриках.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту.Подпишитесь сейчас

В этой статье рассматриваются основы автоматизации, в том числе ее историческое развитие, принципы и теория работы, приложения на производстве и в некоторых сферах услуг и отраслей, важных в повседневной жизни, а также влияние на человека и общество в целом. В статье также рассматривается развитие и технология робототехники как важная тема автоматизации. По связанным темам см. Информатика и обработка информации.

Историческое развитие автоматизации

Технология автоматизации возникла из смежной области механизации, которая зародилась в период промышленной революции.Механизация относится к замене силы человека (или животного) механической силой той или иной формы. Движущей силой механизации была склонность человечества создавать инструменты и механические устройства. Здесь описаны некоторые важные исторические достижения в области механизации и автоматизации, ведущие к современным автоматизированным системам.

Ранние разработки

Первые орудия из камня отражали попытки доисторического человека направить свою физическую силу под контроль человеческого разума.Несомненно, тысячи лет потребовались для разработки простых механических устройств и машин, таких как колесо, рычаг и шкив, с помощью которых можно было увеличить силу человеческих мышц. Следующим шагом была разработка механических машин, для работы которых не требовалась человеческая сила. Примеры этих машин включают водяные колеса, ветряные мельницы и простые паровые устройства. Более 2000 лет назад китайцы разработали трип-молоты, приводимые в движение проточной водой и водяными колесами.Ранние греки экспериментировали с простыми реактивными двигателями, работающими от пара. Механические часы, представляющие собой довольно сложную сборку с собственным встроенным источником питания (гирькой), были разработаны около 1335 года в Европе. Ветряные мельницы с механизмами автоматического поворота парусов были разработаны в средние века в Европе и на Ближнем Востоке. Паровая машина представляла собой крупный шаг в развитии механических машин и положила начало промышленной революции. За два столетия, прошедшие с момента появления парового двигателя Ватта, были разработаны двигатели и механизмы, которые получают энергию из пара, электричества, химических, механических и ядерных источников.

Каждая новая разработка в истории механизированных машин привносила повышенные требования к устройствам управления, чтобы использовать мощность машины. Самые ранние паровые машины требовали, чтобы человек открывал и закрывал клапаны, сначала для впуска пара в поршневую камеру, а затем для его выпуска. Позже был разработан золотниковый механизм для автоматического выполнения этих функций. Тогда единственной потребностью человека-оператора было регулирование количества пара, регулирующего скорость и мощность двигателя.Это требование к человеческому вниманию при работе парового двигателя было устранено регулятором с летающим шаром. Это устройство, изобретенное Джеймсом Ваттом в Англии, представляло собой утяжеленный шар на шарнирном рычаге, механически соединенный с выходным валом двигателя. Когда скорость вращения вала увеличивалась, центробежная сила заставляла утяжеленный шар перемещаться наружу. Это движение управляло клапаном, который уменьшал количество пара, подаваемого в двигатель, тем самым замедляя двигатель. Регулятор с летающим мячом остается элегантным ранним примером системы управления с отрицательной обратной связью, в которой увеличивающийся выход системы используется для уменьшения активности системы.

Отрицательная обратная связь широко используется как средство автоматического управления для достижения постоянного рабочего уровня системы. Типичным примером системы управления с обратной связью является термостат, используемый в современных зданиях для регулирования температуры в помещении. В этом устройстве снижение температуры в помещении вызывает замыкание электрического переключателя, таким образом, включается нагревательный элемент. При повышении температуры в помещении переключатель размыкается и подача тепла отключается. Термостат можно настроить на включение нагревательного элемента при любой конкретной уставке.

Еще одним важным достижением в истории автоматизации стал жаккардовый ткацкий станок (см. Фотографию), который продемонстрировал концепцию программируемого станка. Около 1801 года французский изобретатель Жозеф-Мари Жаккар изобрел автоматический ткацкий станок, способный создавать сложные узоры на текстиле, управляя движениями множества челноков из нитей разного цвета. Выбор различных рисунков определялся программой, содержащейся в стальных картах, в которых были пробиты отверстия. Эти карты были предками бумажных карт и лент, которые управляют современными автоматами.Концепция программирования машины получила дальнейшее развитие в конце XIX века, когда Чарльз Бэббидж, английский математик, предложил сложную механическую «аналитическую машину», которая могла бы выполнять арифметические операции и обработку данных. Хотя Бэббидж так и не смог его завершить, это устройство было предшественником современного цифрового компьютера. См. Компьютеры.

Жаккардовый ткацкий станок

Жаккардовый ткацкий станок, гравюра, 1874 г. В верхней части машины находится стопка перфокарт, которые будут подаваться в ткацкий станок для управления ткацким рисунком.Этот метод автоматической выдачи машинных инструкций использовался компьютерами еще в 20 веке.

Архив Беттмана

Производные (математика) - Простая английская Википедия, бесплатная энциклопедия

Функция (черный) и касательная (красный). Производная в точке - это наклон касательной.

В математике (особенно в дифференциальном исчислении) производная - это способ показать мгновенную скорость изменения: то есть величину, на которую функция изменяется в одной заданной точке.Для функций, которые действуют на действительные числа, это наклон касательной в точке на графике. Производная часто записывается как dydx {\ displaystyle {\ tfrac {dy} {dx}}} («dy over dx», что означает разность по y, разделенная на разность по x). d не является переменной и поэтому не может быть отменен. Другое распространенное обозначение - это f ′ (x) {\ displaystyle f '(x)} - производная функции f {\ displaystyle f} в точке x {\ displaystyle x}. [1] [2] [3]

Анимация, дающая интуитивное представление о производной, поскольку "качели" функции меняются при изменении аргумента.

Производная y по x определяется как изменение y по сравнению с изменением x, поскольку расстояние между x0 {\ displaystyle x_ {0}} и x1 {\ displaystyle x_ {1}} становится бесконечно малым (бесконечно малым ). С математической точки зрения: [2] [3]

f '(a) = limh → 0f (a + h) −f (a) h {\ displaystyle f' (a) = \ lim _ {h \ to 0} {\ frac {f (a + h) -f (a)} {h}}}

То есть, по мере того, как расстояние между двумя точками x (h) становится ближе к нулю, наклон линии между ними становится ближе к касательной.

Линейные функции [изменить | изменить источник]

Производные линейных функций (функции вида mx + c {\ displaystyle mx + c} без квадратичных или более высоких членов) постоянны. То есть производная в одном месте графика останется прежней в другом.

Когда зависимая переменная y {\ displaystyle y} напрямую принимает значение x {\ displaystyle x} (y = x {\ displaystyle y = x}), наклон линии равен 1 во всех местах, поэтому ddx ( x) = 1 {\ displaystyle {\ tfrac {d} {dx}} (x) = 1} независимо от того, где находится позиция.{2}}}

Логарифмические функции [изменить | изменить источник]

Производная логарифмов является обратной величиной: [2]

ddxln⁡ (x) = 1x {\ displaystyle {\ frac {d} {dx}} \ ln (x) = {\ frac {1} {x}}}.

Возьмем, например, ddxln⁡ (5x) {\ displaystyle {\ frac {d} {dx}} \ ln \ left ({\ frac {5} {x}} \ right)}. Это можно свести к (по свойствам логарифмов):

ddx (ln⁡ (5)) - ddx (ln⁡ (x)) {\ displaystyle {\ frac {d} {dx}} (\ ln (5)) - {\ frac {d} {dx}} (\ ln (x))}

Логарифм 5 является константой, поэтому его производная равна 0.Производная от ln⁡ (x) {\ displaystyle \ ln (x)} равна 1x {\ displaystyle {\ tfrac {1} {x}}}. Так,

0 − ddxln⁡ (x) = - 1x {\ displaystyle 0 - {\ frac {d} {dx}} \ ln (x) = - {\ frac {1} {x}}}

Для производных логарифмов не по основанию e , например ddx (log10⁡ (x)) {\ displaystyle {\ tfrac {d} {dx}} (\ log _ {10} (x))}, это можно свести к :

ddxlog10⁡ (x) = ddxln⁡xln⁡10 = 1ln⁡10ddxln⁡x = 1xln⁡ (10) {\ displaystyle {\ frac {d} {dx}} \ log _ {10} (x) = {\ frac {d} {dx}} {\ frac {\ ln {x}} {\ ln {10}}} = {\ frac {1} {\ ln {10}}} {\ frac {d} {dx} } \ ln {x} = {\ frac {1} {x \ ln (10)}}}

Тригонометрические функции [изменить | изменить источник]

Функция косинуса - это производная функции синуса, а производная косинуса - отрицательный синус (при условии, что x измеряется в радианах): [2]

ddxsin⁡ (x) = cos⁡ (x) {\ displaystyle {\ frac {d} {dx}} \ sin (x) = \ cos (x)}
ddxcos⁡ (x) = - sin⁡ (x) {\ displaystyle {\ frac {d} {dx}} \ cos (x) = - \ sin (x)}
ddxsec⁡ (x) = sec⁡ (x) tan⁡ (x) {\ displaystyle {\ frac {d} {dx}} \ sec (x) = \ sec (x) \ tan (x)}.{5} + 2x \,}

Производная функции может использоваться для поиска максимумов и минимумов функции путем поиска мест, где ее наклон равен нулю.

Производные используются в методе Ньютона, который помогает найти нули (корни) функции. Также можно использовать производные для определения вогнутости функции и определения того, увеличивается или уменьшается функция.

  1. «Список математических и аналитических символов». Математическое хранилище .2020-05-11. Проверено 15 сентября 2020.
  2. 2,0 2,1 2,2 2,3 2,4 Weisstein, Eric W. "Derivative". mathworld.wolfram.com . Проверено 15 сентября 2020.
  3. 3,0 3,1 «Значение производной - подход к исчислению». Кирилл. Проверено 15 сентября 2020.

Что такое байт-код Java и как он работает? Edureka

Во время выполнения программы на Java выполняется множество процессов.Одна из таких концепций - это байт-код в Java, который является одной из причин того, что Java становится платформенно-независимой. Итак, эта статья «Что такое байт-код в Java» поможет вам понять байт-код Java, а также его работу и преимущества. В этом блоге рассматриваются следующие темы:

Что такое байт-код в Java?

Байт-код в Java - это причина, по которой Java не зависит от платформы, как только программа Java компилируется, создается байт-код. Чтобы быть более точным, байт-код Java - это машинный код в форме файла.файл класса.

Байт-код в Java - это набор команд для виртуальной машины Java, который действует аналогично ассемблеру.

Как работает байт-код


Когда программа Java выполняется, компилятор компилирует этот фрагмент кода, и байт-код генерируется для каждого метода в этой программе в виде файла .class.

Мы также можем запустить этот байт-код на любой другой платформе. Но байт-код - это неработающий код, который требует интерпретатора или полагается на него.Именно здесь JVM играет важную роль.

Байт-код, созданный после компиляции, запускается виртуальной машиной Java. Ресурсы, необходимые для выполнения, предоставляются виртуальной машиной Java для плавного выполнения, которая вызывает процессор для выделения ресурсов.

Байт-код против машинного кода

Основное различие между машинным кодом и байт-кодом состоит в том, что машинный код представляет собой набор инструкций на машинном языке или двоичном коде, которые могут напрямую выполняться процессором.

В то время как байт-код - это невыполнимый код, созданный путем компиляции исходного кода, выполнение которого зависит от интерпретатора.

Преимущества байт-кода

Ниже приведены несколько преимуществ байт-кода:

  • Он помогает в достижении независимости от платформы, что является одной из причин, по которым Джеймс Гослинг начал формирование Java.

  • Набор инструкций для JVM может отличаться от системы к системе, но все они могут интерпретировать байт-код.

  • Байт-коды - это неиспользуемые коды, которые зависят от доступности интерпретатора, здесь в игру вступает JVM.

  • Это код языка машинного уровня, который запускается на JVM.

  • Это добавляет переносимости Java, что перекликается с поговоркой «пиши один раз, читай где угодно».

На этом мы подошли к концу статьи. Мы узнали, что такое байт-код в Java и как он работает с различными преимуществами, которые у него есть.Я надеюсь, что вы понимаете все, что было поделено с вами в этом руководстве.

Если вы нашли эту статью «Что такое байт-код в Java» релевантной, посетите Edureka Java Certification Training, надежную онлайн-обучающую компанию с сетью из более чем 250 000 довольных учащихся по всему миру.

Мы здесь, чтобы помочь вам на каждом этапе вашего пути, и мы разработали учебную программу, предназначенную для студентов и профессионалов, которые хотят стать Java-разработчиками.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
