Провод кгн технические характеристики: Кабель КГН — технические характеристики, описание, расшифровка, ГОСТ

Содержание

назначение, маркировка и технические характеристики

Кабель КГТП предназначен для подачи и распределения переменного или постоянного электричества к потребителям. Рассчитан на работу с переменным напряжением не более 660 вольт, частотой до 400 Гц и постоянного напряжения, не превышающего 1000 В.

Используется для подачи питания к установкам, работающим на открытом воздухе в неблагоприятных условиях.

к содержанию ↑

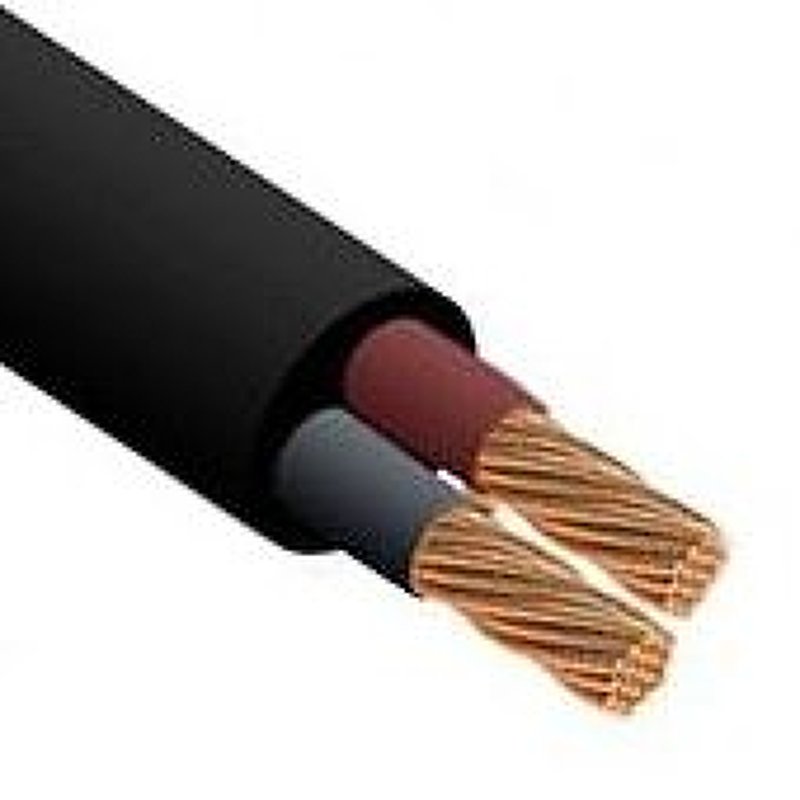

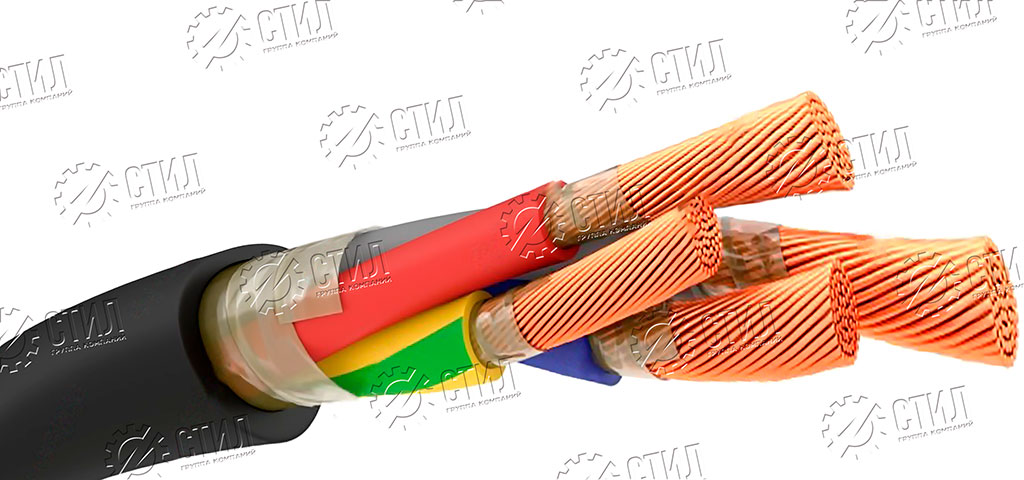

Устройство кабеля КГТП

Выпускается одножильным и многожильным. Каждая жила представляет собранные вместе тонкие медные проводники, имеющие изоляционное покрытие из стирольного термопласта.

Для удобства подключения каждый проводник имеет свою цветовую окраску. Цвет стандартизирован. Изоляция нулевого провода имеет синюю или голубую, а заземляющий – желто-зеленую окраску.

В двух, трех и четырехжильных кабелях проводники скручиваются между собой. Шаг скрутки должен не превышать 16 диаметров по всей длине. А в пятижильном – проводники обвиваются вокруг корделя. Он изготавливается из шланговой резины или изготовлен из синтетических тканей.

В качестве токопроводящего материала применяется медь, обладающая повышенной гибкостью. Для лучшего отделения наружной изоляции от проводников в качестве разделителя используется тальк.

Многожильные кабели выпускаются с одинаковым сечением. Если в изделии присутствует заземляющий электропровод, кроме цветового отличия, он имеет меньший диаметр. При изготовлении одножильных проводников наружная изоляция изготавливается из термоэластопласта.

к содержанию ↑

Назначение и расшифровка маркировки

Силовой кабель предназначен для подключения передвижных потребителей тока. Допускается эксплуатация в условиях повышенной влажности, даже под водой. Разрешено применение в агрессивных средах, для подсоединения мобильных потребителей и устройств в шахтах.

Не рекомендуется использовать для подведения электричества под землей. Для этого необходимы бронированные материалы. При запитывании жилых зданий его применяют в подвальных помещениях. Для подачи питания в жилые помещения рекомендуется использовать только в качестве временной проводки.

Буквенное значение кабеля расшифровывается как:

  • К – кабель;
  • Г – гибкий;
  • Н – применена изоляция из негорючей натриевой резины;
  • ХЛ – хладостойкий.

КГ – обозначает кабель гибкий с медными жилами. НГ – изоляция не поддерживает активное горение. Обозначение КГнг устаревшее, сейчас продукция маркируется наименованием КГН.

Обозначение КГТП говорит о том, что это гибкий силовой кабель с медными жилами. ТП – имеет внешнюю и изоляцию жил из термоэластопласта.

В маркировке могут присутствовать обозначения ХЛ – холодостойкие, или Т – тропическое исполнение. Отличие состоит в том, что изделия эксплуатируются в разных климатических зонах.

Например, на изделии нанесена маркировка КГН–ХЛ 3*25+1*16. Расшифровка обозначения говорит, что это гибкий кабель с медными жилами. Имеет 3 жилы сечением 25 мм2 с одним нулевым проводом 16 мм2.

к содержанию ↑

Технические характеристики

Широкое применение продукции объясняется возможностью эксплуатации в различных поясах. К характеристикам проводника относятся:

  • изоляция, устойчивая к ультрафиолетовому излучению означает, что кабель может продолжительное время использоваться в местах, где на него воздействуют солнечные лучи;
  • простота монтажа, изделие имеет небольшие габариты и вес;
  • кабель применяется в интервале температур – минус 60, плюс 50 градусов Цельсия;
  • может эксплуатироваться в условиях повышенной влажности, до 98% при температуре наружного воздуха + 35°С;
  • допустимый нагрев проводников при длительном использовании составляет + 75°С;
  • кабель гибкий, применяется материал 5 класса гибкости, минимально допустимый изгиб равен 8 наружных диаметров, а максимальное усилие при растяжении составляет 19,6 Н на 2 мм2 от общего сечения.

Техническими условиями определен срок службы, который составляет 4 года с момента изготовления. Завод-изготовитель гарантирует безаварийную работу в течение 6 месяцев, но не более 12 с момента выпуска.

Эксплуатация в смотанном виде запрещена. Подключение к передвижным машинам, производится с помощью кабеля, помещенного в устройство укладки, что обеспечивает нормальную работу и защищает изоляцию от механических повреждений.

Выпускается бухтами, минимальная длина – 100 м. Она зависит от номинального сечения жил. Чем меньше сечение, тем длиннее кабель. От толщины проводов зависит вес изделия.

к содержанию ↑

Таблица зависимости веса от сечения и количества проводников

Приведены выборочные данные массогабаритных параметров электрокабеля КГ:

Сечение и количество проводников Вес на 1 кг/км
1х10 230
2х4 280
3х4
350
3х4+1х2,5 400
3х10+1х6 950
3х50+1х16 3400

Зависимость токов нагрузки от сечения кабеля

Основным показателем является максимально допустимый ток потребителя. В таблице приведено описание зависимости тока от толщины и количества проводов.

Эти данные важны при выборе необходимого электрокабеля.

Сечение, мм2 Один проводник Два проводника Три проводника
0,75 24 22
1 28 24
1,5 35 31
2,5 59 47 42
4 89 60 55
6 115 75 69
10 144 97 88
16 189 128 116
25 240 162 150
35 289 200 180
50 362 245 226
к содержанию ↑

Монтаж и условия эксплуатации электрокабеля КГ

Силовой кабель предназначен для подключения потребителей электроэнергии в сельском хозяйстве, на транспорте, строительстве, геологоразведке, на шахтах, в кораблестроении и т. п.

При этом он может эксплуатироваться в условиях с агрессивными средами, повышенной влажности или в воде. Применяются для подключения передвижных устройств и механизмов. Может работать в широком температурном диапазоне.

Так, при тропическом исполнении он может эксплуатироваться от -10°С до +55°С. В холодостойком исполнении применяется от -60°С до +50°С. При этом монтировать можно без подогрева при температуре до -18°С. Допустим длительный нагрев жил до +75°С, кратковременный – при коротком замыкании до +200°С.

к содержанию ↑

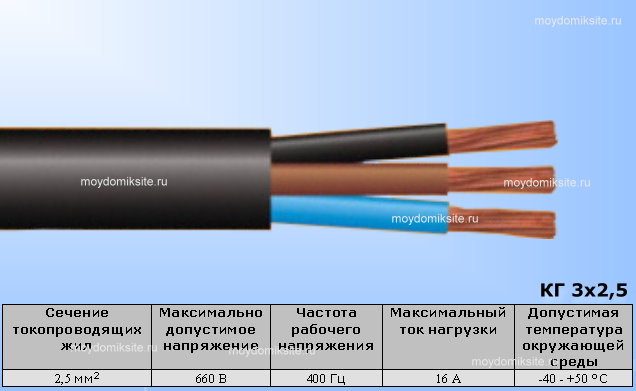

Особенности и отличия кабельной продукции КГ, КГ ХЛ, КГН

Кабельная продукция марки КГ представляет универсальную основу разновидностей силовых гибких проводников. В зависимости от сечения и количества жил можно, подключать различные потребители, которые используют трехфазное переменное или постоянное напряжение. Дополнительное обозначение в марках регламентируют разницу в применении.

Так, для присоединения электрической нагрузки в условиях Крайнего Севера применяют кабель типа КГ-ХЛ. В качестве изоляции используется смесь натуральных и кремнийорганических каучуков, что предотвращает повреждение изоляционного слоя при пониженных температурах.

КГ-Т применяется в условиях тропического климата. Медные жилы дополнительно покрываются сплавом олова и свинца. А в изоляцию добавляются фунгициды, предотвращающие появление плесени.

КГН предназначен для применения в умеренном климате. Монтируется при подключении нагрузки, где необходимо уменьшить риски возгорания. В качестве изоляции применены материалы, которые не поддерживают активное горение.

к содержанию ↑

Маркировка, требования к упаковке

При маркировке используются цифровые значения от 1 и далее. Нулевая жила обозначается цифрой 0.

Чаще применяется цветовое обозначение. Стандартами определены следующие цвета:

  • голубой окраской обозначается нулевая жила;
  • желто-зеленым тоном помечается жила заземления;
  • черным, коричневым, красным или их оттенками окрашиваются фазные провода.

Кабель маркируется надписями – на оболочке или ленте, где указывается марка изделия, товарный знак или завод-изготовитель, год выпуска и партия. Наносится рельефным или печатным способом.

На барабане или ярлыке, прикрепленном к бухте, должна содержаться информация:

  • товарный знак или наименование производителя;
  • марка кабеля с указанием количества жил и сечения;
  • длина провода в бухте;
  • масса брутто в кг;
  • дата изготовления, год и месяц;
  • номер барабана или бухты.

При выборе кабельной продукции следует ориентироваться на условия эксплуатации, мощности подключаемой нагрузки, сечения проводника. Эти данные необходимы для расчета номинального тока. При монтаже следует соблюдать требования техники безопасности и постоянно поддерживать кабель в исправном состоянии.

Кабель КГТП: назначение, маркировка и технические характеристики

Кабель КГН-Т — Цены, конструкция и тех. характеристики

Кабельная энциклопедия → Кабели для нестационарной прокладки

Расшифровка

К

Г

Н

-

Т

кабель
гибкий
не распространяющий горение
тропическое исполнение

Конструкция


1. Токопроводящие многопроволочные медные лужёные жилы, соответствующие 5 классу по ГОСТ 22483-2012:
   — основные жилы номинальным сечением 0,75...400 мм2;
   — нулевая жила или жила заземления номинальным сечением 0,75...95 мм2;
   — вспомогательные жилы номинальным сечением 1,5...16 мм2. 2. Изоляция из резины номинальной толщиной 0,8...2,8 мм. Возможно наложение на токопроводящую жилу синтетической плёнки для предотвращения прилипания изоляции. 3. Скрученные жилы многожильных кабелей покрыты тальком или слоем синтетической плёнки. 4. Одно- или двухслойная оболочка из не распространяющей горение маслостойкой резины суммарной номинальной толщиной 1,3.
..6,0 мм.

Технические характеристики


Номинальное переменное напряжение660 В частотой до 400 Гц
Номинальное постоянное напряжение1000 В
Испытательное переменное напряжение2,5 кВ частотой 50 Гц
Время выдержки при испытании5 мин
Сопротивление изоляции при 20 °Сне менее 50 МОм·км
Строительная длина100...150 м в зависимости от сечения жил
Маломеры в партиине более 20% кусками от 20 м
Допустимая температура нагрева жил75 °С
Минимальный радиус изгиба8 наружных диаметров
Диапазон рабочих температур−10...+55 °C
Срок службыне менее 2,5 лет с даты изготовления

Фотографии и изображения


КГН-Т 3х25+1х10

КГН-Т 3х50+1х16

Купить из наличия


КГН-Т 1х35 0,058 км
Посмотреть поставщиков

Маркоразмеры


  • КГН-Т 1х2,5
  • КГН-Т 1х4,0
  • КГН-Т 1х6,0
  • КГН-Т 1х10
  • КГН-Т 1х16
  • КГН-Т 1х25
  • КГН-Т 1х35
  • КГН-Т 1х50
  • КГН-Т 1х70
  • КГН-Т 1х95
  • КГН-Т 1х120
  • КГН-Т 1х150
  • КГН-Т 1х185
  • КГН-Т 1х240
  • КГН-Т 1х300
  • КГН-Т 1х400
  • КГН-Т 2х0,75
  • КГН-Т 2х0,75+1х0,75
  • КГН-Т 2х1,0
  • КГН-Т 2х1,0+1х1,0
  • КГН-Т 2х1,5
  • КГН-Т 2х1,5+1х1,5
  • КГН-Т 2х2,5
  • КГН-Т 2х2,5+1х1,5
  • КГН-Т 2х4,0
  • КГН-Т 2х4,0+1х2,5
  • КГН-Т 2х6,0
  • КГН-Т 2х6,0+1х4,0
  • КГН-Т 2х10
  • КГН-Т 2х10+1х6,0
  • КГН-Т 2х16
  • КГН-Т 2х16+1х6,0
  • КГН-Т 2х16+1х10
  • КГН-Т 2х25
  • КГН-Т 2х25+1х10
  • КГН-Т 2х25+1х16
  • КГН-Т 2х35
  • КГН-Т 2х35+1х10
  • КГН-Т 2х35+1х16
  • КГН-Т 2х50
  • КГН-Т 2х50+1х16
  • КГН-Т 2х70
  • КГН-Т 2х70+1х25
  • КГН-Т 2х95
  • КГН-Т 2х95+1х35
  • КГН-Т 2х120
  • КГН-Т 2х120+1х35
  • КГН-Т 2х150
  • КГН-Т 2х150+1х50
  • КГН-Т 2х185
  • КГН-Т 3х0,75
  • КГН-Т 3х0,75+1х0,75
  • КГН-Т 3х1,0
  • КГН-Т 3х1,0+1х1,0
  • КГН-Т 3х1,5
  • КГН-Т 3х1,5+1х1,5
  • КГН-Т 3х2,5
  • КГН-Т 3х2,5+1х1,5
  • КГН-Т 3х4,0
  • КГН-Т 3х4,0+1х2,5
  • КГН-Т 3х6,0
  • КГН-Т 3х6,0+1х4,0
  • КГН-Т 3х10
  • КГН-Т 3х10+1х6,0
  • КГН-Т 3х16
  • КГН-Т 3х16+1х6,0
  • КГН-Т 3х16+1х10
  • КГН-Т 3х25
  • КГН-Т 3х25+1х10
  • КГН-Т 3х25+1х16
  • КГН-Т 3х35
  • КГН-Т 3х35+1х10
  • КГН-Т 3х35+1х16
  • КГН-Т 3х50
  • КГН-Т 3х50+1х10
  • КГН-Т 3х50+1х16
  • КГН-Т 3х50+1х25
  • КГН-Т 3х70
  • КГН-Т 3х70+1х10
  • КГН-Т 3х70+1х25
  • КГН-Т 3х70+1х35
  • КГН-Т 3х95
  • КГН-Т 3х95+1х10
  • КГН-Т 3х95+1х35
  • КГН-Т 3х95+1х50
  • КГН-Т 3х120
  • КГН-Т 3х120+1х16
  • КГН-Т 3х120+1х35
  • КГН-Т 3х120+1х70
  • КГН-Т 3х150
  • КГН-Т 3х150+1х16
  • КГН-Т 3х150+1х50
  • КГН-Т 3х150+1х70
  • КГН-Т 3х185
  • КГН-Т 3х185+1х16
  • КГН-Т 3х185+1х70
  • КГН-Т 3х185+1х95
  • КГН-Т 4х1,0
  • КГН-Т 4х1,5
  • КГН-Т 4х2,5
  • КГН-Т 4х4,0
  • КГН-Т 4х6,0
  • КГН-Т 4х10
  • КГН-Т 4х16
  • КГН-Т 4х25
  • КГН-Т 4х35
  • КГН-Т 4х50
  • КГН-Т 4х70
  • КГН-Т 4х95
  • КГН-Т 4х120
  • КГН-Т 4х150
  • КГН-Т 4х185
  • КГН-Т 5х1,0
  • КГН-Т 5х1,5
  • КГН-Т 5х2,5
  • КГН-Т 5х4,0
  • КГН-Т 5х6,0
  • КГН-Т 5х10
  • КГН-Т 5х16
  • КГН-Т 5х25
  • КГН-Т 5х35
  • КГН-Т 5х50
  • КГН-Т 5х70
  • КГН-Т 5х95
  • КГН-Т 5х120
  • КГН-Т 5х150
  • КГН-Т 5х185

Кабель КГН: технические характеристики, расшифровка

Хоть КГН провод имеет не такое обширное распространение как ВВГ, он уже зарекомендовал себя на российском рынке. В этой статье говорится о том, что такое КГН и где его используют чаще всего.

Как расшифровывается

Маркировка зависит от того, из чего сделан кабель и какими характеристиками оснащен. КГН расшифровка:

  • К — силовой провод;
  • Г — имеет высокую гибкость;
  • Н — изоляционный слой сделан из наиритовой резины.

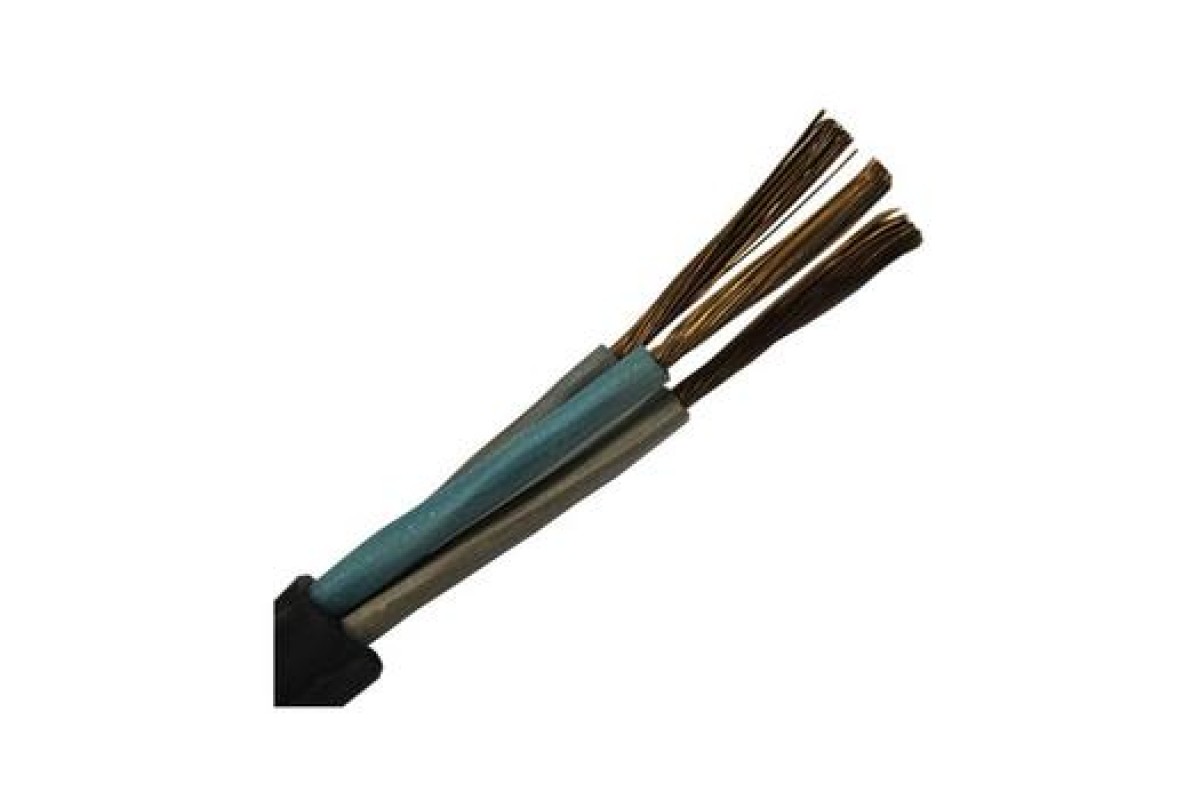

Как выглядит изделие

Наиритовая резина в простом обиходе называется, как вулканизированный каучук. При вулканизации применяют вещество цинка и магния, а основным плюсом кабеля будет повышенная устойчивость к воздействию разных химических веществ, включая ацетон, уайт-спирит, нефтяные вещества, кислоту, разного рода масла. А также, большим преимуществом каучуковой резины будет высокая прочность и сопротивляемость механическим повреждениям. Даже при критически высоких температурах, структура резины не портится и не горит.

При маркировке провода после КГН может быть тире и еще несколько букв, которые означают устойчивость к погодных условиям.

Кабель КГН технические характеристики

Кабель КГН-Т отлично функционирует в тропической местности, потому что может справляться с влиянием плесени и грибков. Изделие КГН-ХЛ можно использовать при аномально низкой температуре.

Наличие символа ls указывает низкое выделение опасных веществ при горении. Иногда к буквам добавляются цифры. Первая означает число жил в изделии, вторая разделяется с первой с помощью символа умножения и означает площадь сечения. Например, если указано обозначение КГН-Т 3×4, то это означает что провод гибкий со слоем вулканизированного каучука, тремя жилами по 4 кв. мм каждая, необходим для работы в тропической местности.

Обратите внимание! Жилы в изделии КГН состоят из большого количества тонких проволок. В основном для их производства используют луженое олово или его соединение со свинцом.

Как выглядит жила

Олова должны быть не меньше 35%. В конструкции КГН используется несколько элементов:

  • многопроволочная жила с уровнем гибкости не меньше четвертого;
  • сечение круглой формы;
  • изоляция жил выполнена из наиритового или бутадиенового каучука;
  • между металлами и изоляцией располагают слой из полиэтилентерефталата. Он нужен для того, чтобы внутри не было слипнувшихся элементов;
  • внешняя изоляция производится из полихлоропренового каучука РШН-1.

Ниже указано подробное описание технических параметров изделия.

Технические параметры

Основные параметры силового кабеля КГН:

  • рабочее напряжение 660 В;
  • постоянная частота 400 Гц;
  • диапазон температур от −40 до 50 градусов;
  • максимальная температура не выше 70 градусов;
  • наибольшая строительная длина не меньше 200 метров;
  • гарантия на изделие полгода;
  • срок эксплуатации 5 лет.

Еще больше характеристик указано в спецификации изделия.

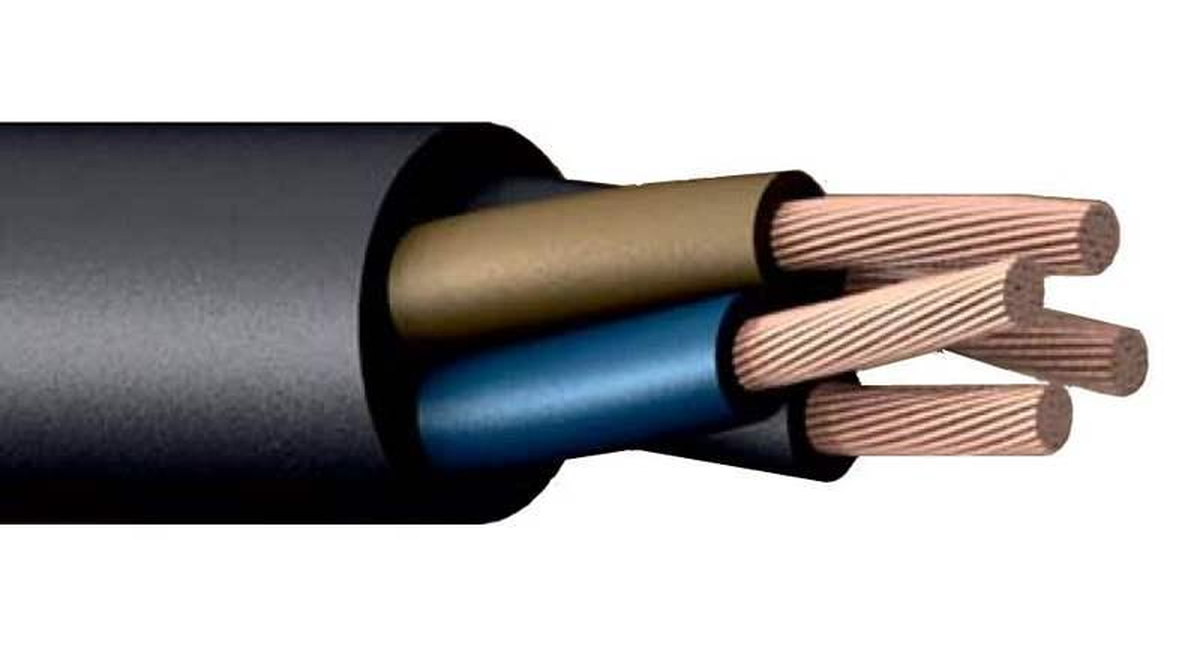

Конструкция кабеля

Сфера применения

Данное изделие в основном используется для обеспечения электроэнергией мобильных потребителей (автомобили и механизмы) от сетей постоянного тока.

Устойчивость изоляционной оболочки к воздействию воды, смазочных веществ и разных агрессивных химикатов, позволяют применять кабель в шахтах, погребах, на предприятиях с высокой влажностью, подводных лодках, а также в сельском хозяйстве. Кабели с небольшим сечением могут использоваться для подсоединения бытовых и хозяйственных приборов.

Такой кабель можно применять для прокладки электропроводки, но необходимо помнить, что его нельзя сгибать до острых углов (минимальный радиус должен быть больше 8 диаметров).

Допускается прокладка на открытом воздухе, с диапазоном рабочих температур от −30°С до +45°С. Дополнительным преимуществом использованию будет окраска проводов. Это поможет не путаться при подключении.

Провод КГН 5×10

Как выбрать провод

Перед покупкой необходимо опираться на условия использования и разрешенные нагрузки в процессе передачи энергии. Для классического напряжения в 220 В можно применять провод с двумя жилами, с сечением 1-6 кв. мм.

Если используется PE-проводник с защитным заземлением, то необходимо выбирать трехжильный кабель. Последняя жила используется для заземления.

В электросетях с напряжением 380 и 660 В используют трехжильные изделия с дополнительным заземлением. Чтобы посчитать необходимое сечение, нужно ориентироваться по нагрузке в сети (рассчитать количество приборов и их мощность).

Если используются проводники небольшого сечения, чем необходимо, то может случиться перегрев. Из-за этого внешняя оболочка расплавится и провод выйдет из строя. Приобретая кабельную продукцию, необходимо визуально ее рассмотреть и проверить наличие повреждение на изоляции.

Правильное хранение в помещении

Такой же осмотр необходимо провести после перевоза кабеля или сразу перед установкой. Можно это выполнить способом прозвонки провода.

Также перед покупкой необходимо попросить сертификат соответствия. В нем должен быть прописан сам завод, длинна кабеля и дата его производства, печать о прохождении испытаний. Правильная кабельная продукция изготавливается по ГОСТам.

При проверке сертификата необходимо обратить внимание на название предприятия-изготовителя, которое должно быть написано полностью, а также дату срока годности документа.

Желательно выбирать качественные фабрики, которые на рынке более 10 лет. Поэтому перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции.

Правила прокладки

Эта модель провода имеет достаточно небольшой срок эксплуатации. Устанавливать его для питания неподвижных объектов нельзя. Но, если исключить пагубные воздействия на кабель и установить его стационарно по всем правилам, то он может работать длительное время без потери своих свойств.

При установки электрической проводки необходимо уделять внимание следующим параметрам:

  • если кабель размещается через стены, то ему необходимо обеспечить дополнительную защиту в виде гофры;
  • изгибы провода не должны быть больше восьми диаметров, иначе изделие можно повредить;
Погрузчик для транспортировки и перемещения
  • монтаж внутри помещений можно выполнять открытым методом, фиксация производится с помощью хомутов, клипс, зажимов;
  • на открытых территориях, при уличной установке, кабель нужно прокладывать в защитных траншеях и кабель-каналах;
  • при установке изделия в воздухе используется несущий канат, к которому провод крепится с помощью специальных колец;
  • канат устанавливается в местах опорных креплений.

Проблемы при использовании кабеля

Основной проблемой при монтаже может быть случайное повреждение тонкого слоя изоляции. В результате чего, при работе провода возникает короткое замыкание и возгорание. Чтобы этого не произошло, необходимо держать изделие как можно дальше от камней и инструментов.

Если температура во время работы поднялась до 80 градусов и выше, то необходимо сразу же выключать питание кабеля, иначе может возникнуть возгорание или короткое замыкание.

Многожильный провод

Правила хранения и перевозки

Во время хранения, кабельный барабан должен стоять, а не лежать. Разрешается хранение таких проводов на открытом воздухе под навесом, чтобы на него не попадали осадки.

При хранении концы провода нужно защищать от внешних воздействий (ультрафиолетовые лучи, вода, химикаты). Провода с волокнистой, эмалевой защитой и оболочкой из других влагопоглощающих составов нужно хранить только в складских помещениях.

При раскрытии упаковки с кабелем, нужно подложить под барабан фанеру или доску.

Обратите внимание! Если упаковка повреждена, то такое изделие не рекомендуется эксплуатировать.

Температура в помещении не должна быть ниже 15 градусов. Влажность не допускается, потому что из-за нее развираются грибки и плесень. Необходимо также проверить, нет ли на складе грызунов.

Время от времени рекомендуется проверять изделие на наличие механических повреждений. Так как если они есть, то это может существенно сократить срок службы, а также привести к неприятных последствиям.

Таблица сечения

Перевозка выполняется только в специальной грузовой машине, куда барабан помещается при помощи погрузчика. Далее катушки нужно закрепить тросами, чтобы они не повредились.

Запрещается пытаться самостоятельно перетаскивать или перекатывать катушки по земле, это может повредить слой внешней резины.

Производители

В настоящее время существует очень много фабрик по производству кабельной продукции. Чтобы не попасть на подделку, рекомендуется выбирать самые проверенные из них. Если человек затрудняется какой же фабрике отдать предпочтение, можно посетить форум электриков, которые точно подскажут какие фирмы более востребованы. Ниже представлен список лидеров на российском рынке.

«Электрокабель» Кольчугинский завод

Фабрика находится во Владимирской области. Основана была еще в 1939 году. В ассортименте более 100000 тысяч маркоразмеров изделий. Завод обладает безупречной репутацией, множеством хороших отзывов и наград. Выпускают кабели, произведенные по последним технологиям. Основным плюсом будет новейшее оборудование из Германии и Венгрии.

Процесс производства изделия

«Камкабель»

Одна из крупных фабрик по производству кабельной продукции в Европе и России. В наличии всегда есть весь представленный ассортимент. Занимаются доставкой в любую точку мира, по воздуху, поездами и автомобилями. В наличии более 55000 тысяч макроразмеров. На территории завода есть испытательный центр, поэтому все изделия высокого качества.

«Рыбинсккабель»

Предприятие основано в 50х годах прошлого века. В наличии более 35000 тысяч маркоразмеров. У производителя достаточно приятные цены на изделия. Есть опыт поставок для больших атомных станций. В 2015 году завод выиграл один из российских конкурсов, как лучшая новинка года. На заводе предоставляется самая большая гарантия из всех вышеперечисленных предприятий. За последние несколько лет, появились филиалы завода в разных городах страны.

ГК «Севкабель»

Это один из первых кабельных заводов в России. Завод был основан еще в 1879 году немецким ученым. Предприятие выпускает более 25000 тысяч видов маркоразмеров. Фабрика имеет безупречную репутацию. В конце 2020 года предприятие планирует завершить свою модернизацию, ввести новые технологии по изготовлению кабельной продукции.

Различные макроразмеры

В заключении необходимо отметить, что имеет очень много преимуществ. Поэтому с каждым годом находит все большее применение в повседневной жизни. Такой кабель отлично подойдет для подключения передвижных электрических машин.

Кабель КГН: характеристики, расшифровка

Электротехническая продукция, при помощи которой создаются нестационарные силовые линии, пользуется большим спросом благодаря своим техническим показателям. Например, часто используется кабель КГН, который можно применять при сложных климатических условиях.

Что это такое

Силовой кабель КГН принадлежит к типу проводников с маркировкой КГ. Среди основных отличительных свойств специалисты выделяют повышенную маслостойкость КГН, а также устойчивость изоляции к горению.

Описание провода КГН

Согласно существующим стандартам, расшифровка имеет следующий вид:

  • «К» — обозначение, что это кабель,
  • «Г» — гибкий,
  • «Н» — при производстве продукции используется наиритовая резина.

Электропровод представляет собой одно- или многожильный проводник круглого сечения, который имеет отдельную изоляцию каждой токопроводящей жилы.

Многопроволочную жилу создают из меди, такое изделие можно использовать в жилых помещениях. Такой провод обладает повышенной гибкостью. При производстве проводника производители учитывают все требования, связанные с эксплуатационными характеристиками. Например, подобное изделие широко применяется в жестких климатических условиях, где повышена температура и наблюдается высокая влажность. Медная проволока покрывается дополнительным оловянно-свинцовым слоем.

Наиритовую резину получают из натурального или бутадиенового каучука. Учитывая функциональное назначение, внешняя изоляционная оболочка токопроводящей жилы имеет цифровую и цветовую маркировку. Изоляция жилы заземления имеет желто-зеленую окраску с цифровым обозначением — «0».

Обратите внимание! Для внутренних разделительных слоев между проволокой, изоляцией и герметичной оболочкой может использоваться полиэтилентерефталатная пленка или тальк.

Внешняя герметичная оболочка гибкого проводника также пользуется большим спросом. Для ее производства используется синтетическая резина на основе полихлоропрена или кремнийорганического каучука. Благодаря свойствам данного материала внешний слой оболочки становится устойчивым к агрессивным средам, а также влагостойким.

Специалисты выделяют лишь одну отрицательную сторону внешней оболочки — высокую чувствительность к ультрафиолетовым лучам. Из-за данного фактора резина становится хрупкой. Это может привести к появлению трещин. Поэтому прокладывая силовые линии на открытых участках, где потенциально возможно попадание прямых солнечных лучей, необходимо обеспечить кабелю дополнительное укрытие.

Технический показатель

Технические параметры

Основные эксплуатационные характеристики гибкого кабеля КГН:

  • номинальное переменное напряжение достигает 660 В, если частота электрического импульса не повышается до 400 Гц;
  • максимальный радиус изгиба в пределах 8 диаметров;
  • рабочая температура от — 28 до + 48 градусов;
  • длительное нагревание токопроводящей жилы до +65 градусов;
  • эксплуатационный срок не менее 4 лет.
Структура КГН

Силовой электропровод КГН имеет обычное исполнение. Такое изделие может предназначаться для употребления в условиях умеренного климата. При помощи него можно подключать различные электроприборы. Кроме этого, специалисты прокладывают провод под водой и на участках с повышенной влажностью (шахтах, подвалах, горных разработках).

Важно! Высокие эксплуатационные качества, а также соответствие современным требованиям к пожаробезопасности заметно выделяет провод в категории кабельной продукции с резиновой изоляцией.

Структура кабеля

Для изучения структуры провода, нужно узнать из каких элементов он состоит:

  • Многопроволочная жила, изготовленная из медного материала, которая скручена между собой. Гибкость достигает до 5.
  • Изоляция выполненная из наиритовой резины.
  • Внешний слой изоляции покрыт пластиковой пленки.
  • Огнестойкая и маслостойкая резина обеспечивает 100% защита.
Как сделать правильный выбор

Как правильно подобрать кабель

Основное правило при выборе — приобретать товар только у известных производителей. Так же следует уделять внимание тому, из какого металла сделан электропровод. Алюминиевый кабель дешевле, но он быстро окисляется при соприкосновении с воздухом, имеет ограниченную гибкость и меньшую проводимость по сравнению с медным.

Так же при выборе надо определиться с сечением (точнее площадь поперечного сечения). Сечение кабеля следует выбирать с расчетом на будущую нагрузку на сеть. Стоит учитывать и то, что для алюминиевых проводов следует выбирать сечение на ступень выше, так как их проводимость составляет порядка 60% от проводимости медного кабеля. Основные виды сечения: 0.75; 1; 1.5; 2.5; 4; 6; 10. Единица измерения сечения — квадратный миллиметр (мм2).

Область применения

Где используется

Лучшие технические и эксплуатационные характеристики обеспечивают 100% защиту от проникновения влаги даже под водой. Как правило, провод с данной маркировкой изготавливается специально для судостроения. При помощи электропровода в шахте подключают передвижное электрооборудование и механизмы. А вот при прокладке изделия в земле применяется исключительно бронированная кабельную продукция, например, медный кабель ВБбШв.

Эксплуатация электропровода

Жилые объекты оснащаются данным проводником, если там имеется естественная вентиляция. Кроме этого, электропроводка не должна быть стационарной. Обычно подвальные помещения оснащаются изделием данной маркировки для обеспечения двойной защиты от неблагоприятного воздействия внешней среды.

Обратите внимание! Проводник монтируется через воздух в том варианте, если обеспечивается дополнительная защита от воздействия ультрафиолетовых лучей.

Как правильно использовать

Строение электроповодника, его двойная изоляция, общая герметичность — основные эксплуатационные характеристики. Гибкий провод применяют без помещения в кабель-каналы. При размещении на стене или потолке, во избежание провисания, рекомендуется частая фиксация с помощью подвесов или подвязок.

Важно! Учитывая влагонепроницаемость оболочки, разрешается использование на объектах с повышенной влажностью, а также временное размещение изделия на полу, земле или почве выработки. При этом необходимо принять меры для недопущения передавливания или чрезмерного перегиба проводника, что может привести к нарушению оболочки или токопроводной способности.

Подключение электроприборов должно сопровождаться тщательным обжатием провода, исключающим его вырывание, особенно при коммутации подвижных механизмов. При наличии возможности и соответствующих условий, должны применяться устройства для сбора кабеля.

Принимая во внимание относительно небольшой рабочий ресурс изделия, не рекомендуется его использование в скрытых проводках (гипсокартонных перегородках, под натяжными потолками, пластиковыми, фанерными и иными декоративными конструкциями). По сравнению с проводами ППВ и ПРКА, у которых срок эксплуатации составляет более 10 лет, а на практике — все 20, ГКН обладает 4-летним сроком службы.

Возникновение проблем при употреблении электропровода

Какие бывают проблемы

Качественные изделия категории КГ-ХЛ могут присоединить передвижные механизмы к электрической сети с номинальным переменным напряжением 660 В. При этом частота должна не превышать 400 Гц. Их можно эксплуатировать на суше, реке, озере, где преобладает умеренный климат. Такие изделия устойчивы к ультрафиолетовым лучам. Кабели КГ-ХЛ марки КГ-Т стойки к поражению плесневыми грибами.

Исходя из срока службы не рекомендуется для стационарной прокладки. Резина быстро теряет изоляционные свойства.

Хранение и перевозка электропровода

Правила хранения и перевозки

Для обеспечения максимальной сохранности конструкции требуется правильная транспортировка. Кабель не является исключением. При перевозке электропровода нужно соблюдать основные правила и требования.

Немаловажную роль играет габарит продукции при перемещении из одного пункта в другой. Учитывая вес и размер проводника можно найти соответствующую модель транспортного средства. По утверждению специалистов, при перемещении кабельной продукции данной маркировки применяются специальные барабаны.

Перевозка кабеля КГН с учетом ГОСТ 18690-82 производится в положении на ребро. Провод не рекомендовано помещать в таком положении. При транспортировке можно повредить внешнюю оболочку. Чтобы обеспечить надежную фиксацию, нужно определиться с выбором транспортного средства. Такой автотранспорт должен иметь ложемент или специальные съёмные упоры. Для разгрузки силового кабеля рекомендовано применить складскую технику.

Внимание! Все действия нужно произвести максимально осторожно.

Как только кабельная продукция будет успешно доставлена до места расположения, придется позаботиться о ее хранении. Следует отметить, что со временем любой элемент теряет свои эксплуатационные свойства. Поэтому очень важно соблюдение всех правил и требований.

В соответствии с ГОСТ 15150-69 кабельно-проводниковую продукцию можно переместить в закрытый склад, открытую площадь. Для хранения возможно также использовать навес. Обычно прибегают к первому варианту. При хранении на складе нужно применить барабаны, которые закрыты обшивкой. Требуется также соблюдение определенного условия. Особое значение уделяется диаметру шейки барабана, который не должен превышать более 25 диаметров. Если верхняя оболочка проводника алюминиевая, тогда диаметр не должен превышать 20.

Кто выпускает электропровод КГН

Для защиты от повышенной влажности провода нужно упаковать герметично. Важно отметить, что перемещать и хранить барабаны нужно в положении на ребрах. Таким образом можно избежать деформации изделия. Подвергать барабан с кабелем ударным нагрузкам категорически запрещено.

Чтобы хранить на складе маломерные отрезки силовых проводов, тогда рекомендовано воспользоваться бухтами. При их перемещении применяется смоляная лента или крепкий жгут с этикеткой, где обозначаются основные данные. Если электропровод хранить в бухтах, тогда его нужно разместить только в горизонтальном положении.

При размещении продукции на складе, нужно соблюдать основные правила. Требуется обеспечение качественного освещения. Здесь должна преобладать противопожарная и охранная сигнализация. Также рекомендовано соблюдение определенных микроклиматических условий: например, при +18 Градусе показатель влажности воздуха не должен превышать более 90%, а при +32 — не более 96%.

Важно! Участок, предназначенный для хранения товара, должен быть хорошо вентилируемым.

Производители

Многие часто задаются вопросом какие производители кабеля КГН являются самыми надежными. Исходя из полученных данных, рекомендовано покупать продукцию следующих производителей:

  • «Электрокабель» Кольчугинский завод«;
  • «Камкабель»;
  • «Рыбинсккабель»;
  • АО «Сибкабель»;
  • ГК «Севкабель».
Кабельный завод «Севкабель»

ООО «ГК «Севкабель»

Компания «Севкабель» (бывший завод Торгового дома «Сименс и Гальске») начала функционировать с 1879 года. Основателем является немецким промышленник Карл-Генрих Сименс. На протяжении нескольких лет своего существования компания занимает лидирующую позицию. Благодаря универсальным возможностям компания производит широкую номенклатуру кабелей. Качество производства уже оценено покупателями России и за рубежом. Оптические и силовые изделия, самонесущие изолированные провода, низковольтные силовые провода — вот основные направления развития ОАО «Севкабель».

Устойчивая инфраструктура деловых связей успешного предприятия, постоянное совершенствование технологий, современный менеджмент и маркетинг базируются на вековых традициях качества, на опыте предыдущих поколений кабельщиков.

АО «Сибкабель»

АО «Сибкабель»

Ассортимент продукции завода насчитывает более 60 марок кабелей и проводов (свыше 20 000 маркоразмеров). Основные группы: силовые изделия до 1 кВ, контрольные, телефонные, силовые гибкие кабели, установочные, обмоточные, эмалированные провода, кабели для погружных электронасосов. Потребителями кабельно-проводниковой продукции, выпускаемой в АО «Сибкабель», являются железнодорожные и нефтяные компании, организации горнодобывающей, энергетической и строительной отраслей.

ОАО Электрокабель «Кольчугинский завод»

ОАО «Электрокабель «Кольчугинский завод»

100% продукции завода сертифицировано по системе обязательной либо добровольной сертификации в соответствии с требованиями Госстандарта России, 90% — на соответствие требованиям безопасности в системе ГОСТ Р.

Общая номенклатура Кольчугинского завода «Электрокабель» составляет более 25 000 маркоразмеров кабельно-проводниковой продукции.

Вся продукция Кольчугинского завода «Электрокабель» сертифицирована по системе обязательной либо добровольной сертификации в соответствии с требованиями Госстандарта России.

Многие провода сертифицированы в различных национальных системах сертификации. Судовые кабели имеют одобрение Российского морского регистра судоходства и Российского речного регистра.

Кабели марки NYM изготавливаются в соответствии с требованиями стандартов Союза немецких электротехников (DIN VDE), завод имеет соответствующую лицензию на их производство.

Силовые провода с изоляцией из сшитого полиэтилена на среднее и высокое напряжение разрешены к прокладке крупнейшими энергосистемами России.

ООО «Камский кабель»

ООО «Камский кабель»

«Камский кабель» — один из крупнейших кабельных заводов в Европе. Предприятие в число лидеров кабельной промышленности. С 1957 года завод обеспечивает потребности страны в надежной и современной кабельно-проводниковой продукции. Предприятие производит кабели и провода, которые отправляется на крупнейшие стройки страны.

Ассортимент продукции насчитывает более 55 000 маркоразмеров. Современное технологическое оборудование, мощная испытательная база завода «Камкабель» обеспечивают выпуск качественных и надежных изделий с различными видами изоляции.

Кабельно-проводниковая продукция под торговой маркой «Камкабель» востребована в электроэнергетике, в нефтяной, угледобывающей, металлургической отраслях, в промышленном и жилом строительстве, на объектах РЖД, в авиа и судо-строении. Кабели и провода пермского завода известны не только на территории России и стран СНГ, но в Европе и Азии.

ООО «Рыбинсккабель»

ООО «Рыбинсккабель»

«Рыбинский завод» — ведущее предприятие кабельной промышленности с широчайшей номенклатурой выпускаемых изделий. Завод основан в 1949 году для обеспечения потребностей автотракторной отрасли. Находясь в центре промышленной зоны, «Рыбинсккабель» быстро превратился в универсальное предприятие по выпуску качественной продукции, применяемой в изделиях гражданского и оборонного назначения.

В завершение следует отметить, что покупать провод необходимо с запасом. Конечно, в случае нехватки изделия можно и нарастить, но целое всегда надежнее собранного из кусков.

Кабель КГН: технические характеристики, описание, применение

Силовой кабель КГН является модификацией популярного кабеля КГ, о нем мы уже рассказывали. Если говорить за отличия этой продукции, то стоит выделить устойчивость к горению и влаге. Такие особенности проводника сделали его популярным, поэтому мы подробнее решили рассказать технические характеристики, описание, расшифровку и поговорим о сфере применения.

Кабель КГН расшифровка

Изначально стоит рассказать об аббревиатуре, выглядит она следующим образом:

  • К – это кабель.
  • Г – он гибкий.
  • Н – есть изоляционный слой из натриевой резины, она не горит.

Существует и несколько разновидностей кабеля – это КГ-ХЛ, который предназначается для холодного климата и КГ-Т, он тропический.

Конструкция проводника

  1. Кабель медный. Структура многопроволочная, форму имеет круглую.
  2. Гибкость кабеля 5, все это подтверждается ГОСТом 22483.
  3. Изоляция резиновая, она соответствует маркировки кабелей и проводов.
  4. Поверх жилы нанесен специальный слой, он не дает изоляции прилипать.
  5. Оболочка изготовлена из резины, которая не горит и не боится влаги, что и добавляет повышенные характеристики.
  6. Кабель КГН многожильный, поэтому все провода скручены. Шаг скрутки не может превышать 16 диаметров.

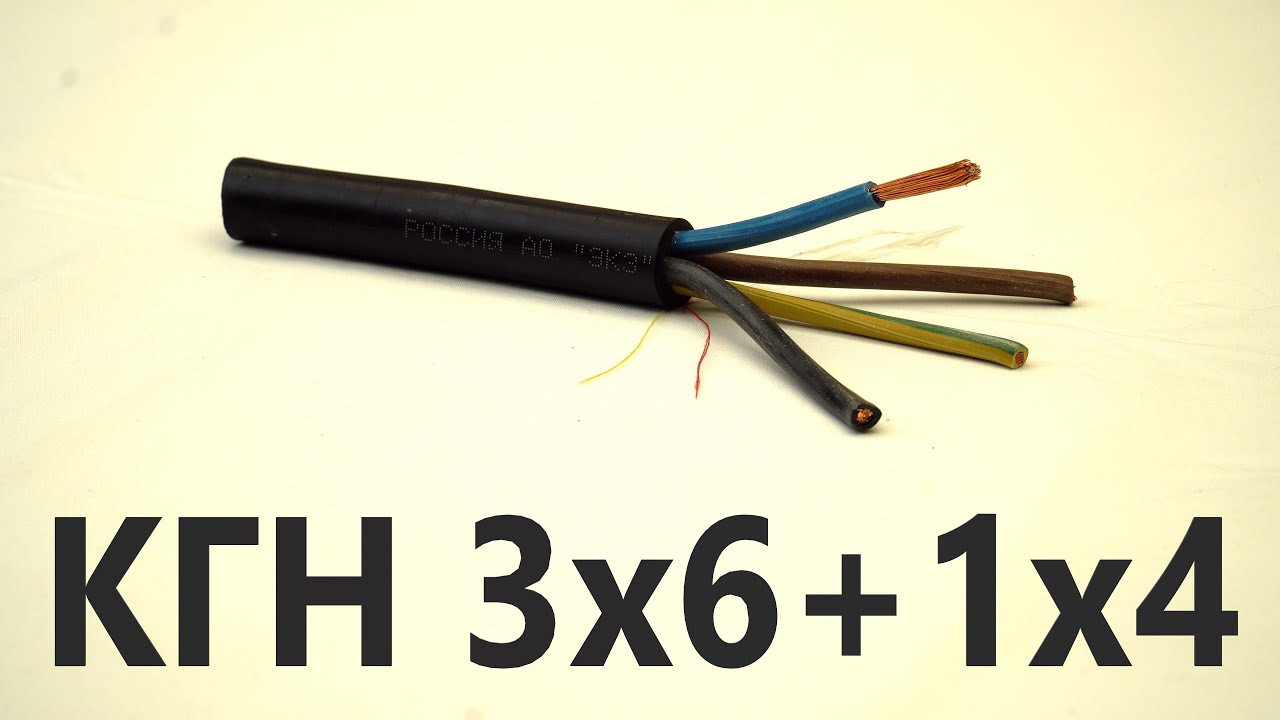

Подробнее посмотреть конструкцию вы сможете вот на таком фото:

Технические характеристики кабеля КГН

Теперь мы перейдем к самому главному – техническим характеристикам кабеля, выглядят они следующим образом:

  1. Частота 400 Герц.
  2. Рабочая температура -30+50. Если мы говорим за кабель КГН-Т, то рабочая температура от -10 до +55 градусов.
  3. Номинальное напряжение 1 кВ – постоянное и 0.66 кВ – переменное.
  4. Срок службы маленький, всего 2,5 года с момента производства.
  5. Гарантия начинается с момента установки или когда пройдет полгода после его приобретения.
  6. Изготавливается проводник согласно стандартов ТУ 16.К73.05-95.
  7. Минимальная температура для прокладки – 15 градусов.
  8. Максимально допустимый нагрев 75 градусов.
  9. Радиус изгиба во время прокладки – 8 наружных диаметров.

Если говорить за другие технические характеристики, то стоит выделить его сечение, номинальное напряжение и вес, все это вы найдете в таблице:

В следующей таблице вы найдете допустимый ток проводника в зависимости от его сечения.

Область применения

Данный кабель считается универсальным, ведь он обладает рядом характеристик, которыми не могут похвастаться другие проводники.   Его можно использовать:

  1. В местах, где повышена влажность. Также он подходит для установки под водой, однако перед монтажом нужно проверять целостность изоляции.
  2. Часто проводник используется в судостроении.
  3. Применение он нашел и в производстве. Ведь он не боится агрессивных веществ и является крепким. Его можно подключать к передвижному оборудованию.
  4. Также его можно использовать для прокладки проводки в подвалах. Он не боится влаги и подойдет для такого монтажа лучшим образом.

Обратите внимание! Под землей такой кабель лучше не прокладывать, если и более эффективные проводники, такие как медный кабель ВБбШв. На солнце его также лучше не использовать, ведь изоляция может деформироваться из-за солнечных лучей. Чтобы избежать этого, можно нанести дополнительную изоляцию, хотя это не совсем логично.

Читайте также: кабель АСБ технические характеристики.

Кабели силовые КГН - технические характеристики, описание, документация / Библиотека / Элек. ру

  • 1 августа 2009 г. в 02:29
  • 1905
  • Поделиться

  • Пожаловаться

Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке, не распространяющей горение КГН

Применение

Предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до +75°С.

Кабели марки КГН используются при возможности попадания на оболочку дезинфицирующих и агрессивных веществ, а также смазочных масел. Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву «Т».

Конструкция

  1. Токопроводящая жила — медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки, луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40%.
  2. Разделительный слой — синтетическая пленка, Допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.
  3. Изоляция — из резины изоляционной. Изолированные жилы имеют отличительную расцветку, сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы, кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей
  4. Скрутка — изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
  5. Разделительный слой — поверх скрученных жил — синтетическая пленка, или тальк, или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.
  6. Оболочка — из резины шланговой маслостойкой, не распространяющей горение.

Технические характеристики

  • Климатическое исполнение У, категория размещения 3, 5 по ГОСТ 15150-69; Т, категория размещения 1, 2, 3, 5 по ГОСТ 15150-69.
  • Диапазон температур эксплуатации:
    • КГН — от -30°С до +50°С;
    • КГН-Т — от -10°С до +55°С.
  • Прокладка и монтаж кабеля без предварительного подогрева производится при температуре не ниже -30°С.
  • Строительная длина кабелей:
    • с номинальным сечением основных жил до 35 мм2 включительно не менее 150 м;
    • с номинальным сечением основных жил от 50 до 120 мм2 не менее 125 м;
    • с номинальным сечением основных жил 150 мм2 и выше не менее 100 м.
  • По согласованию с потребителем допускается сдача кабелей любыми длинами.
  • Срок службы 2.5 года (срок службы исчисляется с момента изготовления кабеля).
  • Гарантийный срок эксплуатации кабелей 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
Фотографии, изображения
Скачать документацию

Производитель

Кольчугинский завод Электрокабель, ОАО

Открытое акционерное общество «Электрокабель» Кольчугинский завод», расположенное в городе Кольчугино Владимирской области, одно из крупнейших предприятий СНГ, выпускающих кабельно-проводниковую продукцию и металлическую сетку. В 2011 году ОАО «Электрокабель» Кольчугинский завод», наряду с ЗАО «Сибкабель» (г. Томск), ЗАО «Уралкабель» (г. Екатеринбург), ОАО НИКИ (г. Томск), вошло в Холдинг Кабельный Альянс. Основными потребителями продукции завода являются ОАО «РЖД», ОАО «Газпром», ОАО «АК» Транснефть», ОАО «НК» Роснефть», ОАО «МГТС», ОАО «Мосэнерго», ОАО «Ленэнерго», концерн «Росэнергоатом», предприятия энергетики, связи, судостроения, металлургии и строительных комплексов России и стран СНГ.

Смотрите также компании в каталоге, рубрика «Кабель марки КГН»

Похожие документы

×
  • ВКонтакте
  • Facebook
  • Twitter
  • Pinterest

Технические характеристики в архиве | Веб-сайт технологии Bluetooth®

Core CS - Основные характеристики 5,1 Наследие CS версии 5.2
Ядро CS - Основные характеристики 5 Наследие CS версии 5.2
Ядро CS - Основные характеристики 4,2 Наследие CS v5.2
Ядро CS - Основные характеристики 4,1 Устарело, будет отозвано 28. 01.2019 02.01.2023 CS версии 5.2
Ядро CS - Основные характеристики 4,0 Устарело, будет отозвано 28.01.2019 02.01.2022 CS версии 5.2
Ядро CS - Основные характеристики 3.0 + HS Отозвано 28.01.2019 07.01.2020 CS v5.2
Ядро CS - Основные характеристики 2,1 + EDR Отозвано 28.01.2019 07.01.2020 CS версии 5.2
Ядро CS - Основные характеристики 2,0 ​​+ EDR Отозвано 28.01.2019 CS версии 5.2
Ядро CS - Основные характеристики 1,2 Отозвано 27.01.2009 CS v5.2
Ядро CS - Основные характеристики 1,1 Отозвано 02. 09.2006 CS версии 5.2
Ядро CS - Основные характеристики 1.0B Отозвано 17.01.2006 CS версии 5.2
Ядро CSA - Дополнение к основной спецификации 6 Наследие CS версии 5.2
Ядро CSA - Дополнение к основной спецификации 5 Наследие CS v5.2
Ядро CSA - Дополнение к основной спецификации 4 Устарело, будет отозвано 28.01.2019 02.01.2022 CS версии 5.2
Ядро CSA - Дополнение к основной спецификации 3r2 Устарело, будет отозвано 28.01.2019 02.01.2022 CS версии 5.2
Ядро CSA - Дополнение к основной спецификации 2 Устарело, будет отозвано 28.01.2019 02.01.2022 CS v5.2
Ядро CSA - Дополнение к основной спецификации 1 Отозвано 28.01.2019 07.01.2020 CS версии 5.2
Ядро CSS - Дополнение к основной спецификации 8 Отозвано 31.12.2019 Активный CSS
Ядро CSS - Дополнение к основной спецификации 7 Отозвано 28.01.2019 Активный CSS
Ядро CSS - Дополнение к основной спецификации 6 Отозвано 12.06.2016 Активный CSS
Ядро CSS - Дополнение к основной спецификации 5 Отозвано 14.07.2015 Активный CSS
Ядро CSS - Дополнение к основной спецификации 4 Отозвано 12.02.2014 Активный CSS
Ядро CSS - Дополнение к основной спецификации 3 Отозвано 12.03.2013 Активный CSS
Ядро CSS - Дополнение к основной спецификации 2 Отозвано 02.12.2013 Активный CSS
Ядро CSS - Дополнение к основной спецификации 1 Отозвано 02.12.2013 Активный CSS
GATT BLP - Профиль артериального давления 1.0 Наследие BLP версии 1.1
GATT BLP - Профиль артериального давления 1.0.1 Наследие BLP версии 1.1
GATT BLS - Служба кровяного давления 1,0 Наследие BLS v1.1
GATT CGMP - профиль непрерывного мониторинга глюкозы 1,0 Будет объявлено устаревшим 02.01.2021 02.01.2022 CGMP v1.0,1
GATT CGMS - служба непрерывного мониторинга уровня глюкозы 1,0 Будет объявлено устаревшим 02.01.2021 02.01.2022 CGMS v1.0.1
GATT CPP - Профиль мощности при работе на велосипеде 1,0 Будет объявлено устаревшим 02.01.2022 02.01.2023 CPP v1.1
GATT CPS - Cycling Power Service 1.0 Будет объявлено устаревшим 02.01.2022 02.01.2023 CPS версии 1.1
GATT CTS - Служба текущего времени 1,0 Будет объявлено устаревшим 02.01.2022 02.01.2023 CTS версии 1.1
GATT DIS - Служба информации об устройстве 1,0 Устарело 29.11.2011 02.01.2023 DIS v1.1
GATT GSS - Дополнение к спецификации GATT 1.0 Отозвано Активный GSS
GATT GSS - Дополнение к спецификации GATT 1,1 Отозвано Активный GSS
GATT GSS - Дополнение к спецификации GATT 2 Отозвано Активный GSS
GATT LLS - Служба потери связи 1.0 Наследие LLS v1.0.1
GATT PXP - Профиль приближения 1,0 Будет объявлено устаревшим 02.01.2021 02.01.2022 PXP версии 1.0.1
GATT TDS - Служба обнаружения транспорта 1,0 Наследие TDS v1.1
GATT UDS - Служба пользовательских данных 1.0 Будет объявлено устаревшим 02.01.2022 02.01.2023 UDS v1.1
Сетка МшПРФ - Профиль сетчатый 1,0 Наследие МшПРФ v1.0.1
Сетка МшМДЛ - Модель сетки 1,0 Наследие МшМДЛ v1.0.1
Сетка MDP - Свойства устройства Mesh 1,0 Отозвано 24.03.2020 24.03.2020 MDP версии 2
Сетка MDP - Свойства ячеистого устройства 1.1 Отозвано 24.03.2020 24.03.2020 MDP версии 2
Сетка MDP - Свойства ячеистого устройства 1,2 Отозвано 15.09.2020 15.09.2020 MDP версии 2
Протокол 3WIRE - HCI 3-проводной транспортный UART 0,95 Отозвано 11.09.2008 Нет
Протокол AVCTP - Транспортная система управления аудио / видео 1.3 Устарело, будет отозвано 08.01.2013 02.01.2023 AVCTP v1.4
Протокол AVCTP - Транспортная система управления аудио / видео 1,2 Будет объявлено устаревшим 02.01.2022 02.01.2023 AVCTP v1.4
Протокол AVCTP - Транспортная система управления аудио / видео 1,0 Будет объявлено устаревшим 02.01.2022 02.01.2023 AVCTP v1.4
Протокол AVCTP - Транспортная система управления аудио / видео 0,95 Отозвано 02.09.2006 AVCTP v1.4
Протокол AVDTP - Распределительный аудио / видео транспорт 1,0 Будет объявлено устаревшим 02.01.2022 02.01.2023 AVDTP версии 1.3
Протокол AVDTP - Распределительный A / V транспорт 1,2 Будет объявлено устаревшим 02.01.2022 02.01.2023 AVDTP v1.3
Протокол AVDTP - Распределительный A / V транспорт 0,95 Отозвано 02.09.2006 AVDTP версии 1.3
Протокол BNEP - протокол инкапсуляции сети Bluetooth 0,95 Отозвано 02.09.2006 БНЭП v1.0
Протокол IrDA - Совместимость с IrDA 1,1 Наследие IrDA v2.0
Протокол RFCOMM - RFCOMM 1,1 Наследие RFCOMM v1.2
Протокол SD - безопасный цифровой транспорт HCI 1,0 Отозвано 11.09.2008 CS версии 5.2
Протокол TCP - протокол управления телефонией 1,1 Отозвано 06.10.2010 Нет
Протокол UART - транспортный UART HCI 1.1 Отозвано 11.09.2008 Нет
Протокол USB - HCI USB транспортный 1,1 Отозвано 11.09.2008 Нет
Протокол WAPB - носитель WAP 1,1 Отозвано 13.07.2006 Нет
Традиционный 3DSP - Профиль синхронизации 3D 1.0 Устарело 29.04.2014 02.01.2022 3DSP v1.0.3
Традиционный 3DSP - Профиль синхронизации 3D 1.0.1 Будет объявлено устаревшим 02.01.2021 02.01.2022 3DSP v1.0.3
Традиционный 3DSP - Профиль синхронизации 3D 1.0.2 Будет объявлено устаревшим 02.01.2021 02.01.2022 3DSP v1.0,3
Традиционный A2DP - Advanced Audi o Профиль распространения 0,95 Отозвано 02.09.2006 A2DP версии 1.3.2
Традиционный A2DP - Advanced Audi o Профиль распространения 1,0 Будет объявлено устаревшим 02.01.2022 02.01.2023 A2DP версии 1.3.2
Традиционный A2DP - Advanced Audi o Профиль распространения 1.2 Наследие A2DP версии 1.3.2
Традиционный A2DP - Advanced Audi o Профиль распространения 1,3 Будет объявлено устаревшим 02.01.2021 02.01.2023 A2DP версии 1.3.2
Традиционный A2DP - Advanced Audi o Профиль распространения 1.3.1 Будет объявлено устаревшим 02.01.2021 02.01.2023 A2DP v1.3,2
Традиционный AVRCP - Профиль дистанционного управления аудио / видео 1.6.1 Будет объявлено устаревшим 02.01.2021 02.01.2023 AVRCP версии 1.6.2
Традиционный AVRCP - Профиль дистанционного управления аудио / видео 1,4 Устарело 08.01.2013 02.01.2023 AVRCP версии 1.6.2
Традиционный AVRCP - Профиль дистанционного управления аудио / видео 1.6 Будет объявлено устаревшим 02.01.2021 02.01.2023 AVRCP версии 1.6.2
Традиционный AVRCP - Профиль дистанционного управления аудио / видео 1,5 Наследие AVRCP версии 1.6.2
Традиционный AVRCP - Профиль дистанционного управления аудио / видео 1,3 Будет объявлено устаревшим 02.01.2022 02.01.2023 AVRCP версии 1.6.2
Традиционный AVRCP - Профиль дистанционного управления аудио / видео 1.0 Будет объявлено устаревшим 02.01.2022 02.01.2023 AVRCP версии 1.6.2
Традиционный AVRCP - Профиль дистанционного управления аудио / видео 0,95 Отозвано 02.09.2006 AVRCP версии 1.6.2
Традиционный BIP - базовый профиль визуализации 1,1 Устарело 08.01.2013 02.01.2023 BIP v1.2.1
Традиционный BIP - базовый профиль визуализации 1.2 Будет объявлено устаревшим 02.01.2021 02.01.2023 BIP v1.2.1
Традиционный BIP - базовый профиль визуализации 1.0.1 Наследие BIP v1.2.1
Традиционный BIP - базовый профиль визуализации 1,0 Будет объявлено устаревшим 02.01.2021 02.01.2023 BIP v1.2.1
Традиционный BIP - базовый профиль визуализации 0.95 Отозвано 02.09.2006 BIP v1.2.1
Традиционный BPP - базовый профиль печати 1,0 Наследие BPP v1.2
Традиционный BPP - базовый профиль печати 0,95 Отозвано 02.09.2006 BPP v1.2
Традиционный CIP - Общий профиль доступа ISDN 1.0 Отозвано 12.04.2007 Нет
Традиционный CIP - Общий профиль доступа ISDN 0,95 Отозвано 02.09.2006 Нет
Традиционный CTN - Профиль задач и заметок календаря 1,0 Наследие CTN версии 1.0.1
Традиционный CTP - Профиль беспроводной телефонии 1.1 Отозвано 06.10.2010 Нет
Традиционный DI - Профиль идентификатора устройства 1,2 Наследие DI версии 1.3
Традиционный DUN - профиль удаленного доступа к сети 1,1 Наследие DUN v1.2
Традиционный ESDP - расширенный профиль обнаружения услуг для UPnP 0.95 Отозвано 13.07.2006 Нет
Традиционный ФАКС - Профиль факса 1,1 Отозвано 06.10.2010 Нет
Традиционный FTP - Профиль передачи файлов 1,2 Устарело 08.01.2013 02.01.2022 FTP v1.3.1
Традиционный FTP - Профиль передачи файлов 1.1 Будет объявлено устаревшим 02.01.2022 02.01.2023 FTP v1.3.1
Традиционный FTP - Профиль передачи файлов 1,3 Будет объявлено устаревшим 02.01.2021 02.01.2022 FTP v1.3.1
Традиционный GAVDP - Общий профиль распределения аудио / видео 0,95 Отозвано 02.09.2006 GAVDP v1.3
Традиционный GAVDP - Общий профиль распределения аудио / видео 1,0 Будет объявлено устаревшим 02.01.2022 02.01.2023 GAVDP v1.3
Традиционный GAVDP - Общий профиль распределения аудио / видео 1,2 Будет объявлено устаревшим 02.01.2022 02.01.2023 GAVDP v1.3
Традиционный GOEP - общий профиль обмена объектами 2.0 Устарело 08.01.2013 GOEP v2.1.1
Традиционный GOEP - общий профиль обмена объектами 2,1 Будет объявлено устаревшим 02.01.2021 02.01.2022 GOEP v2.1.1
Традиционный GOEP - общий профиль обмена объектами 1,1 Наследие GOEP v2.1.1
Традиционный GPP - Общий профиль PIM 1.0 Будет объявлено устаревшим 02.01.2021 02.01.2022 ГПП v1.0.1
Традиционный HCRP - Профиль для замены печатного кабеля 0,95 Отозвано 02.09.2006 HCRP версии 1.2
Традиционный HCRP - Профиль для замены печатного кабеля 1,0 Наследие HCRP версии 1.2
Традиционный HDP - Профиль устройства работоспособности 1.0 Устарело 08.01.2013 HDP версии 1.1
Традиционный HFP - Профиль громкой связи 0,95 Отозвано 02.09.2006 HFP версии 1.8
Традиционный HFP - Профиль громкой связи 1,0 Отозвано 14.03.2006 HFP версии 1.8
Традиционный HFP - Профиль громкой связи 1.5 Будет объявлено устаревшим 02.01.2021 02.01.2023 HFP версии 1.8
Традиционный HFP - Профиль громкой связи 1.5.1 Будет объявлено устаревшим 02.01.2022 02.01.2023 HFP версии 1.8
Традиционный HFP - Профиль громкой связи 1,6 Будет объявлено устаревшим 02.01.2021 02.01.2023 HFP v1.8
Традиционный HFP - Профиль громкой связи 1.6.1 Будет объявлено устаревшим 02.01.2022 02.01.2023 HFP версии 1.8
Традиционный HFP - Профиль громкой связи 1,7 Будет объявлено устаревшим 02.01.2021 02.01.2023 HFP версии 1.8
Традиционный HFP - Профиль громкой связи 1.7,1 Будет объявлено устаревшим 02.01.2021 02.01.2023 HFP версии 1.8
Традиционный HFP - Профиль громкой связи 1.7.2 Наследие HFP версии 1.8
Традиционный HID - Профиль устройства с человеческим интерфейсом 0,95 Отозвано 02.09.2006 HID v1.1.1
Традиционный HID - Профиль устройства с человеческим интерфейсом 1.0 Наследие HID v1.1.1
Традиционный HID - Профиль устройства с человеческим интерфейсом 1,1 Будет объявлено устаревшим 02.01.2021 02.01.2022 HID v1.1.1
Традиционный HSP - Профиль гарнитуры 1,1 Наследие

Лучшие характеристики проводов - выгодные предложения по техническим характеристикам проводов от глобальных продавцов технических характеристик проводов

Отличные новости !!! Вы находитесь в нужном месте для спецификации проводов.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие характеристики провода должны в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили спецификации провода на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в характеристиках проводов и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести провода со спецификациями по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ワ イ ア ー ド | ПРОВОДНАЯ

  • Информация イ ン フ ォ メ ー シ ョ ン
  • Список магазинов シ ョ ッ プ リ ス ト
  • Служба поддержки サ ポ ー ト
  • Скачать ダ ウ ン ロ ー ド
  • サ イ ト マ ッ プ
  • お 問 い 合 わ せ
  • ご 利用 案 内
  • プ ラ イ バ シ ー ポ リ シ ー
  • 会 社 情報
МЕНЮ Закрыть 【重要 な お 知 ら せ】 ワ イ ア を ご 購入 様 へ

Преобразование стандартного калибра провода (SWG) в метрическую систему

0004 0,3004620 5 4
SWG дюймов мм
7/0 0.500 12.700
6/0 0,464 11.786
5/0 0,432 10.973
4/0 0.400 05 0.400 05 0,372 9,449
2/0 0,348 8,839
1/0 0,324 8,236
1
2 0,276 7,010
3 0,252 6,401
4 0,232
4 0,232 5,893
0,192 4,877
7 0,176 4,470
8 0,160 4,064
9 0.144 3.658
10 0,128 3,251
11 0,116 2,946
12 0,104

85

04 2,64
4,056 81 0004 0,508 0004 0,508
SWG дюймов мм
13 0,092 2,337
14 0,080 032
15 0,072 1,829
16 0,064 1,626
17 0,056 1,422
1,422
0,040 1,016
20 0,036 0,914
21 0,032 0,813
22 0.028 0,711
23 0,024 0,610
24 0,022 0,559
25 0,020 0,020 0,020 0,508
27 0,0164 0,417
28 0,0148 0,376
29 0,0136 0,345
30 30 124
0,315
31 0,0116 0,295

64 0,152

64 0,152

4 0,152
SWG дюймов мм
32 0,0108 0,274
33 0,01004 0,01004
35 0.0084 0,213
36 0,0076 0,193
37 0,0068 0,173
38 0,006 0,006
0,152
40 0,0048 0,122
41 0,0044 0,112
42 0,004 0.102
43 0,0036 0,091
44 0,0032 0,081
45 0,0028 0,071
0,071
0,002 0,051
48 0,0016 0,041
49 0,0012 0,030
50 0.001 0,025

Спецификация воздушной линии 11 кВ / 415 В (REC) | Электротехнические примечания и статьи

11KV / 415V over Head Line. Технические характеристики и установка (REC):

МОЛНИЯ 11кВ (IS : 3070 (Pt-II)).

Номинальное напряжение для LA:

  • Номинальное напряжение грозозащитных разрядников должно составлять 9 кВ (действующее значение).
  • Это применимо к эффективно заземленным системам на 11 кВ с коэффициентом заземления, не превышающим 80 процентов в соответствии с IS: 4004, со всеми нейтралью трансформатора, напрямую заземленной.

Номинальный ток нормального разряда для LA :

  • Номинальный разрядный ток молниеотвода должен составлять 5 кА.

Тесты для LA :

  • Должны быть выполнены следующие стандартные и типовые испытания, изложенные в стандарте IS: 3070 (Часть-I).
  • Регулярное испытание: Испытание на искровой разряд при сухой промышленной частоте.
  • Типовые испытания
  • (подтверждение):
  1. Испытания изоляции ОПН на выдерживаемое напряжение.
  2. Испытание искры промышленной частоты
  3. Испытание 100-процентного импульса искры 1,2 / 550 микросекунд
  4. Испытание на искрообразование импульсным фронтом волны.
  5. Проверка остаточного напряжения.
  6. Испытание на устойчивость к импульсному току.
  7. Проверка рабочего режима.
  8. Испытание температурного цикла на фарфоровом корпусе.
  9. Испытание на пористость фарфоровых деталей.
  10. Испытание на цинкование металлических деталей.

ВЫВОДНЫЕ ПРЕДОХРАНИТЕЛИ 11 КВ: ( IS: 9385 (части с I по III).)

  • Выключатели предохранителей распределения должны быть открытыми, открытыми, вырезами предохранителей выталкивающего типа, подходящими для установки в распределительной системе 50 Гц, 11 кВ.
  • Номинальное напряжение должно составлять 12 кВ.
  • Номинальный ток должен составлять 100 А.

Номинальное выдерживаемое импульсным напряжением для предохранителя:

  • На землю и между полюсами 75 кВ (пик)
  • Через изолирующее расстояние цоколя предохранителя 86 кВ (пик)

Номинальное выдерживаемое напряжение промышленной частоты в течение одной минуты (влажный и сухой) для предохранителя :

  • На землю и между полюсами 28 кВ (действ.)
  • Через изолирующее расстояние 32 кВ (действ.)

Предел повышения температуры для предохранителя :

  • Медные контакты посеребренные 650C
  • Клеммы 500C
  • Металлические детали, действующие как пружина Температура не должна достигать такого значения, чтобы изменилась эластичность металла

Номинальная отключающая способность для предохранителя :

  • Номинальная отключающая способность должна быть 8 кА (асимметричная).

Детали конструкции для предохранителя :

  • Вырезы должны быть одинарными (направленными вниз) с передним подключаемым держателем предохранителя, подходящим для установки под углом.
  • Все черные детали должны быть оцинкованы методом горячего цинкования в соответствии с последней версией стандарта IS: 2632. Гайки и болты должны соответствовать стандарту IS: 1364. Пружинные шайбы должны быть оцинкованы гальваническим способом.

Верхняя часть основания предохранителя:

  • Верхние токопроводящие части должны быть изготовлены из высокопроводящего медного сплава, а контактная часть должна быть покрыта серебром для обеспечения коррозионной стойкости и эффективного прохождения тока.
  • Контакт должен иметь гнездовую полость для фиксации и надежной фиксации держателя предохранителя до тех пор, пока в предохранителе не будет устранено замыкание.
  • Верхний узел должен иметь контактный соединитель из алюминиевого сплава. Верхний узел должен быть достаточно прочным, чтобы воспринимать большую часть усилий во время операций замыкания и размыкания держателя предохранителя, и не должен чрезмерно напрягать контакт пружины. Он также должен предотвращать случайное открытие держателя предохранителя из-за вибрации или удара.

Нижняя часть основания предохранителя в сборе:

  • Токопроводящие части должны быть изготовлены из высокопрочного медного сплава с высокой проводимостью, а контактная часть должна быть покрыта серебром для защиты от коррозии и обеспечивать путь тока с низким сопротивлением от контактов нижнего держателя предохранителя к нижнему клеммному соединителю.

Верхняя часть держателя предохранителя:

  • Верхний контакт держателя предохранителя должен иметь твердую сменную крышку, изготовленную из высокопроводящего, антикоррозионного медного сплава, а контактная часть должна быть покрыта серебром, чтобы обеспечить путь тока с низким сопротивлением от верхнего контакта основания предохранителя к плавкой вставке.
  • Он должен плотно прилегать к кнопочной головке плавкой вставки и обеспечивать защитную оболочку плавкой вставки для проверки распространения дуги во время аварийных прерываний.
  • Держатель предохранителя должен быть снабжен проушиной из литой бронзы (вытяжным кольцом), пригодной для работы с крюком с уровня земли для извлечения или закрывания держателя предохранителя вручную.

Нижняя часть держателя предохранителя:

  • Нижняя часть держателя предохранителя должна быть изготовлена ​​из бронзового литья с серебряным покрытием в точках контакта для эффективной передачи тока на основание предохранителя.
  • Он должен плавно контактировать с нижней частью основания предохранителя во время операции замыкания. Нижний узел должен иметь подъемную проушину для крючка для снятия или замены держателя предохранителя.

Основание предохранителя (фарфор):

  • Основание предохранителя должно представлять собой цельный фарфоровый изолятор, защищающий от птиц, с расстоянием утечки (на землю) не менее 320 мм. Верхний и нижний узлы, а также среднее зажимное оборудование должны быть либо заделаны в фарфоровый изолятор с помощью серного цемента, либо соответствующим образом закреплены в нужном положении.
  • Для встроенных компонентов прочность на выдергивание должна быть такой, чтобы привести к разрыву фарфора до того, как произойдет вырыв при испытании. Для фарфоровых изоляторов прочность балки должна быть не менее 1000 кг.

Трубка предохранителя:

  • Трубка предохранителя должна быть изготовлена ​​из стекловолокна, покрытого ингибитором ультрафиолетового излучения на внешней поверхности и имеющего внутри дуговую гасящую костную гильзу.
  • Трубка должна иметь высокую прочность на разрыв, чтобы выдерживать высокое давление газов во время аварийного отключения.
  • Внутренний диаметр трубки предохранителя должен составлять 17,5 мм. Сплошная крышка держателя предохранителя должна зажимать головку кнопки плавкой вставки, закрывая верхний конец предохранителя и позволяя выпускать воздух только вниз во время аварийного прерывания.

Типовые испытания (IS: 9385, части I и II) для предохранителя :

  • Диэлектрические испытания
  • Испытание на превышение температуры

Монтажное приспособление для предохранителя :

  • Вырезы должны быть снабжены подходящей компоновкой для их установки на поперечине канала 74 X 40 мм или 100 X 50 мм таким образом, чтобы центральная линия основания находилась под углом от 15 до 20 градусов от вертикали. и должен обеспечить необходимые зазоры от опоры.
  • Монтажная конструкция должна быть изготовлена ​​из высокопрочной плоской оцинкованной стали и должна быть достаточно прочной, чтобы выдерживать различные нагрузки, возникающие во всех рабочих условиях выреза.

ФАРФОРОВЫЕ ИЗОЛЯТОРЫ 11 КВ: ( IS: 731 и IS: 3188) :

  • Фарфор должен быть доброкачественным, без дефектов формы, сквозной выверкой и гладкой глазурью. Если не указано иное, глазурь должна быть коричневого цвета.
  • Глазурь должна покрывать все фарфоровые части изоляторов, за исключением тех участков, которые служат опорой во время обжига, и остаются неглазурованными для сборки.
  • Конструкция изоляторов должна быть такой, чтобы напряжения из-за расширения и сжатия в любой части изолятора не приводили к ухудшению качества.
  • Фарфор не должен напрямую контактировать с твердым металлом. Цемент, используемый в конструкции изоляторов, не должен вызывать разрушения из-за расширения или ослабления из-за сжатия, и необходимо принять соответствующие меры для правильного расположения отдельных частей во время цементирования.
  • Цемент не должен вступать в химическую реакцию с металлической арматурой, а его толщина должна быть как можно более однородной.
  • Изоляторы предпочтительно изготавливать в печах с автоматическим регулированием температуры, чтобы добиться равномерного обжига и улучшения электрических и механических свойств.
  • Штифтовые и деформационные изоляторы должны соответствовать типу B стандарта IS: 731. Изоляторы деформации должны быть типа «язычковый» и «клиновой».

Испытательное напряжение изолятора:

  • Максимальное напряжение системы: 12 кВ (действующее значение)
  • Испытание на видимый разряд: 9 кВ (среднеквадратичное значение)
  • Испытание на устойчивость к частоте электроэнергии во влажной среде 35 кВ (действ.)
  • Испытание на устойчивость к проколам при промышленной частоте (контактный изолятор): 105 кВ (среднеквадратичное значение)
  • Испытание на устойчивость к проколам промышленной частоты (деформационный изолятор): 1.В 3 раза больше фактического напряжения сухого пробоя изолятора.
  • Испытание на устойчивость к импульсному напряжению: 75 кВ (действ.)

Отказ нагрузки для изолятора :

  • Механическая разрушающая нагрузка (только для штыревых изоляторов): Изоляторы должны выдерживать минимальную разрушающую нагрузку 10 кН, приложенную в поперечном направлении.
  • Электромеханическая разрушающая нагрузка (для деформационных изоляторов): Изоляторы должны выдерживать минимальную разрушающую нагрузку 70 кН, приложенную в осевом направлении.

Длина пути утечки для изолятора :

  • Максимальное напряжение системы: 12 кВ
  • Штыревой изолятор для сильно загрязненной атмосферы: 320 мм
  • Деформационный изолятор для сильно загрязненной атмосферы: 400 мм

Испытания: (Согласно IS: 731) для изолятора .

  1. Визуальный осмотр
  2. Проверка размеров
  3. Испытание видимым разрядом
  4. Испытание на выдерживаемое импульсное напряжение
  5. Испытание на выдерживаемое напряжение промышленной частоты во влажном состоянии
  6. Температурный цикл испытаний
  7. Испытание под механической отказоустойчивой нагрузкой
  8. 24-часовое испытание на механическую прочность деформационных изоляторов
  9. Тест на прокол
  10. Тест на пористость
  11. Тест на цинкование
  12. Электромеханическое испытание под нагрузкой

Текущие испытания изолятора

  1. Виртуальный экзамен
  2. Контрольные механические испытания
  3. Контрольные электрические испытания

Приемочные испытания для изолятора

  1. Проверка размеров
  2. Температурный цикл испытаний
  3. Электромеханическое испытание под нагрузкой
  4. Тест на прокол
  5. Тест на пористость
  6. Тест на цинкование

Маркировка изолятора :

  • Название или торговая марка производителя
  • Месяц и год выпуска
  • Минимальная разрушающая нагрузка в кН
  • Знак сертификата ISI, если есть
  • Маркировка на фарфоре должна быть напечатана и поставлена ​​перед обжигом.

Изоляторы штифтов:

  • Штифты должны быть цельными, полученными предпочтительно путем ковки.
  • Они не должны изготавливаться путем соединения, сварки, термоусадки или любого другого процесса с использованием более чем одного материала. Штифты должны быть хорошего качества, без дефектов и других дефектов.
  • Обработка выступа должна быть такой, чтобы не было острого угла между воротником и стойкой. Штифты, гайки и шайбы из алюминия и железа, кроме нержавеющих, должны быть оцинкованы.Резьба гаек и заклеенное отверстие при нарезке после цинкования должны быть хорошо смазаны или смазаны.

Размеры штыревых изоляторов :

  • Штифты должны быть с малой стальной головкой типа S 165 P согласно IS: 2486 (Часть II) с длиной стержня 165 мм и длиной стержня 150 мм с минимальной разрушающей нагрузкой 10 кН.

Тесты: (IS: 2486 (Часть I)) для изоляторов штифтов

  • Проверка резьбы головок
  • Испытание на цинкование
  • Визуальный осмотр
  • Механический тест
  • Испытание на цинкование
  • Механический тест
  • Визуальный осмотр

Винтовые стяжки изолятора штифтов:

  • Винтовые стяжки, используемые для удержания проводника на штыревом изоляторе, должны быть изготовлены из алюминиевого сплава или алюминированной стали или стальной проволоки с алюминиевым покрытием и должны соответствовать требованиям IS: 12048.Стяжки должны соответствовать размерам штыревого изолятора Pt.- I и указанным размерам проводов.
  • Эластомерная прокладка для изолятора должна использоваться со стяжками, чтобы избежать истирания проводника, вступающего в прямой контакт с изолятором.

Поперечный ремень в соответствии с IS: 2486 (Pt. - II).

  • Вилка-скоба из литого под давлением алюминиевого сплава для крепления к язычку деформации, изолятору на одном конце и для размещения петли спирально сформированного тупикового фитинга на другом конце в его гладком внутреннем контуре.
  • Коуш должен подходить для всех размеров проводников ACSR, как указано. Зажим коуша должен быть прикреплен к изолятору стальным режущим штифтом, используемым с шплинтом из цветных металлов из латуни или нержавеющей стали.
  • Гильза должна иметь размеры вилки в соответствии с IS: 2486 (Pt - II).
  • Захват тупиковой формы спиральной формы, имеющий заранее изготовленную петлю для вписывания в желобчатый контур наконечника на одном конце и для наложения на проводник на другом конце.
  • Формованный фитинг должен соответствовать требованиям IS: 12048.

Фитинги для деформационных изоляторов шаровидного типа:

  • Поперечный ремень в соответствии с IS: 2486 (Pt-II).
  • Шаровая проушина из кованой стали для крепления торца с внутренним патрубком тензодатчика к поперечине.
  • Поковки должны быть изготовлены из стали в соответствии с IS: 2004. Гильза втулки из алюминиевого сплава, изготовленная из неразъемной литой формы, из высокопрочного алюминиевого сплава для крепления к изолятору деформации на одном конце и для размещения петли спирально сформированного тупика. фурнитура на другом конце в ее гладком внутреннем контуре.
  • Наперсток розетка должна быть прикреплена к деформации диэлектрика с помощью стопорного штифта в соответствии с размерами, приведенными в IS: 2486 (Pt-II).

Тесты

  • Фитинги спиральной формы для деформационных изоляторов должны быть подвергнуты испытаниям в соответствии с IS: 12048.
  • Остальная арматура должна быть испытана в соответствии с IS: 2486 (Часть I).

Фитинги для тензодатчиков со спирально сформированными проводниками Тупиковые зажимы:

Фитинги для деформационных изоляторов язычка и клинка типа

  • Фитинги должны состоять из следующих компонентов:
  1. Поперечный ремень в соответствии с IS: 2486 (Pt.II) -1989.
  2. Вилка-вилка из литого под давлением алюминиевого сплава для крепления к язычку деформационного изолятора на одном конце и для размещения петли спирально сформированного тупикового фитинга на другом конце в его гладком внутреннем контуре. Коуш должен подходить для всех размеров проводников от 7 / 2,11 мм до 7 / 3,35 мм ACSR. Скоба коуша должна быть прикреплена к изолятору стальным ножевым штифтом, используемым с шплинтом из цветных металлов из латуни или нержавеющей стали. Наперсток должен иметь размеры вилки согласно IS: 2486 (Pt.II) -1989.
  3. Тупиковая рукоятка спиральной формы, имеющая заранее изготовленную петлю для вписывания в рифленый контур наконечника на одном конце и для наложения на проводник на другом конце. Формованная арматура должна соответствовать требованиям ISO: 12048-1987.
  • Примечание: Поскольку фитинги спиральной формы изготавливаются для соответствия определенным размерам проводников, при покупке необходимо четко указать количество фитингов, необходимых для каждого размера проводника

Фитинги для изоляторов с обычными тупиковыми зажимами Альтернатива закрытым фитингам:

  • Фитинги для тензометрических изоляторов с обычными тупиковыми зажимами для использования с изоляторами типа «язычок и вилка» или «шаровой шарнир» должны состоять из следующих компонентов:
  1. Ремешок через плечо в соответствии с IS: 2486 (Pt.II) -1989
  2. Тупиковый зажим из алюминиевого сплава для проводов ACSR от 7 / 2,11 мм до 7 / 3,35 мм. Предел прочности зажима должен быть не менее 3000 кг. Форма и основные размеры зажимов, подходящих для изоляторов B&S и T&C, показаны на рисунках 7 и 8 соответственно.

ИЗОЛЯТОРЫ НАПРЯЖЕНИЯ: ( IS: 5300)

  • Фарфоровый изолятор должен быть прочным, без дефектов, тщательно проверен и гладко глазурован.
  • Конструкция изолятора должна быть такой, чтобы напряжения расширения и сжатия в любой части изолятора не приводили к его разрушению.
  • Глазурь, если не указано иное, должна быть коричневого цвета.
  • Глазурь должна покрывать всю поверхность фарфора, за исключением тех участков, которые служат опорами во время обжига.

Тип для изоляторов оттяжек:

  • Стандартные изоляторы растяжек должны иметь обозначения «A» и «C» согласно IS: 5300.
  • Изоляторы растяжек рекомендуется использовать на растяжках воздушных линий разного уровня напряжения:
  • Напряжение линии электропередачи: 11 кВ
  • Обозначение изоляторов: C
  • Сухая, одна минута Выдерживаемое напряжение промышленной частоты: 27 кВ (действующее значение)
  • Влажная, одна минута Выдерживаемое напряжение промышленной частоты: 13 кВ (действ.)
  • Минимальная разрушающая нагрузка: 88 (кН)

Тесты: (IS: 5300) для Guy Insulators .

  1. Визуальный осмотр
  2. Проверка размеров
  3. Испытание температурного цикла
  4. Сухое одноминутное испытание на выдерживаемое напряжение промышленной частоты
  5. Мокрое испытание на устойчивость к напряжению промышленной частоты в течение одной минуты
  6. Испытание на механическую прочность
  7. Испытание на пористость
  8. Приемочные испытания: (проводить в следующем порядке)
  9. Проверка размеров
  10. Испытание температурного цикла
  11. Испытание на механическую прочность
  12. Испытание на пористость

Маркировка для изоляторов оттяжек :

  • Название или торговая марка производителя.
  • Год выпуска.
  • Знак сертификата ISI, если есть
  • Маркировка фарфора должна быть нанесена перед обжигом.

Тип изоляторов для изоляторов оттяжек :

  • Стандартные изоляторы растяжек должны иметь обозначения «A» и «C» согласно IS: 5300.
  • Изоляторы растяжек рекомендуется использовать на растяжках воздушных линий разного уровня напряжения:
Напряжение сети Обозначение изолятора
415/240 В A Тип
11кВ C Тип
33кВ Тип C (2 ряда последовательностей).

Уровень базового изолятора для изоляторов оттяжек :

Обозначение изолятора Сухая выдержка при одной мин. Промышленной частоты Устойчивость к промышленной частоте в течение одной минуты во влажном состоянии
A Тип 18 кВ (СКЗ) 8 кВ (среднеквадратичное значение)
C Тип 27 кВ (среднеквадр.) 13 кВ (среднеквадратичное значение)

Механическая прочность для изоляторов оттяжек :

Изоляторы должны выдерживать минимальные разрушающие нагрузки, указанные в:

Обозначение изолятора Минимальная отказоустойчивая нагрузка
A Тип 44 кН
C Тип 88 кН

Регулярное испытание согласно Испытаниям ( IS: 5300) для изоляторов оттяжек:

  1. Визуальный осмотр
  2. Проверка размеров
  3. Испытание температурного цикла
  4. Сухое одноминутное испытание на выдерживаемое напряжение промышленной частоты
  5. Мокрое испытание на устойчивость к напряжению промышленной частоты в течение одной минуты
  6. Испытание на механическую прочность
  7. Испытание на пористость

Acceptance Te st s (проводить в следующем порядке):

  1. Проверка размеров
  2. Испытание температурного цикла
  3. Испытание на механическую прочность
  4. Испытание на пористость

ТАБЛИЧКИ С ОПАСНЫМИ СООБЩЕНИЯМИ:

  • В соответствии с положениями правил IE 1956, таблички с предупреждением об опасности на хинди или английском языке и, кроме того, на местном языке со знаком черепа и костей должны быть размещены на опорах линий электропередач и других установках.
  • Это дополнительно предусмотрено в I.E. Правила, согласно которым такие таблички с уведомлением не требуется размещать на опорах, таких как PCC, трубчатые, деревянные, стальные рельсы и т. Д., По которым нельзя легко подняться без помощи лестницы или специальных приспособлений.
  • Чтобы принять единообразный образец и упростить закупки, была составлена ​​спецификация табличек с предупреждениями об опасности.

Табличка со стандартами опасности

  • Таблички с предупреждениями об опасности должны соответствовать стандарту IS: 2551-1982.

Размеры таблички с опасностью

  • Рекомендуются два размера табличек с предупреждениями об опасности:
  1. Для дисплея при установках 415 В - 200x150 мм
  2. Для дисплея при установках 11 кВ (или выше) - 250x200 мм
  • Углы пластины скруглить.
  • Расположение крепежных отверстий показано на рис. 1–4 являются предварительными и могут быть изменены в соответствии с требованиями покупателя.

Надпись на табличке с предупреждением

  • Все надписи должны располагаться по центру. Размеры букв, цифр и их соответствующее положение должны быть такими, как показано на рис.
  • Размер букв в словах на каждом языке и расстояние между ними должны быть выбраны таким образом, чтобы они писались единообразно в отведенном для них месте.

Языки Таблички опасности

  • Согласно Правилу No.35 Индийских правил в области электроэнергетики 1956 года, владелец каждой установки среднего, высокого и сверхвысокого напряжения обязан постоянно прикреплять на видном месте уведомление об опасности на хинди или английском языке и, кроме того, на местном языке со знаком череп и кости.
  • Тип и размер букв, которые должны быть сделаны на хинди, указаны на образцах табличек с предупреждениями об опасности, показанных на рис. 2 и 4, а надписи на английском языке показаны на рис.
  • На образцах табличек с предупреждениями об опасности предусмотрено достаточно места для надписей на местном языке эквивалентов «Опасно», «415», «11000» и «Вольт».

Материал и отделка Таблички опасности :

  • Пластина должна быть изготовлена ​​из листа мягкой стали толщиной не менее 1,6 мм и стекловидного тела, покрытого белой эмалью, с буквами, цифрами, а также обычным черепом и скрещенными костями сигнального красного цвета (см. IS: 5-1978) на лицевой стороне. . Задняя сторона пластины также должна быть покрыта эмалью.

Испытания Таблички опасности :

  • Должны быть выполнены следующие испытания:
  1. Визуальный осмотр согласно IS: 2551-1982
  2. Проверка размеров согласно IS: 2551-1982
  3. Испытание на атмосферостойкость согласно IS: 8709-1977 (или его последняя версия)

ACSR и AAC надземные провода:

  • Конференция по стандартизации спецификаций и строительных практик в электрификации сельских районов проходила 4 и 5 января 1971 года в Нью-Дели.Помимо Корпорации по электрификации сельских районов, в обсуждениях приняли участие представители различных государственных советов по электричеству, Индийского института стандартов (BIS), Центральной комиссии по водным и энергетическим ресурсам (CEA), Центрального совета по ирригации и энергетики и многих других организаций.
  • На основе консенсуса, достигнутого на конференции, спецификация REC № 1/1971 охватывает 7 / 2,21 мм (площадь алюминия 25 мм2) и 7 / 3,10 мм (площадь алюминия 50 мм2) AAC для использования на линиях LT и 7 / 2,59 мм ( Площадь алюминия 30 мм2) и 7/3.Выпущен ACSR 35 мм (площадь алюминия 50 мм2) для использования на линиях 11 кВ и LT.
  • Впоследствии Спецификация была пересмотрена, чтобы включить дополнительный размер ACSR, а именно 7 / 2,11 мм (площадь алюминия 20 мм2) для использования на линиях 11 кВ и LT, а затем снова включить ACSR еще трех размеров, а именно. 7 / 3,35 мм (площадь алюминия 50 мм2), 7 / 4,09 мм (площадь алюминия 80 мм2) и 6 / 4,72 мм + 7 / 1,57 мм (площадь алюминия 100 мм2) для использования на линиях 33 кВ.
  • Размеры проводов, стандартизированные для линий разного напряжения, указаны ниже:

Провод ACSR для линий 33 кВ :

  1. ACSR 7/3.35 мм (площадь алюминия 50 мм2)
  2. ACSR 7 / 4,09 мм (площадь алюминия 80 мм2)
  3. ACSR 6 / 4,72 мм + 7 / 1,57 мм (площадь алюминия 100 мм2)

Провод ACSR для линий 11 кВ

  1. ACSR 7 / 2,11 мм (площадь алюминия 20 мм2)
  2. ACSR 7 / 2,59 мм (площадь алюминия 30 мм2)
  3. ACSR 7 / 3,35 мм (площадь алюминия 50 мм2)

Проводник ACSR для линий LT

  1. ACSR 7 / 2,11 мм (площадь алюминия 20 мм2)
  2. ACSR 7/2.59 мм (площадь алюминия 30 мм2)
  3. ACSR 7 / 3,35 мм (площадь алюминия 50 мм2)
  4. AAC 7 / 2,21 мм (площадь алюминия 25 мм2)
  5. AAC 7 / 3,10 мм (площадь алюминия 50 мм2)

Стандарты для проводника ACSR :

  • IS: 398 (Pt.I) -1976 и IS: 398 (Pt.II) -1976.

Соединение проводов и проводников:

  • Все алюминиевые проводники: Никакие соединения не допускаются.
  • Алюминиевый проводник, армированный сталью:

Алюминиевые провода для проводника ACSR :

  • В алюминиевых проводах не должно быть двух стыков ближе, чем на 15 метров.

Стальная проволока для проводника ACSR :

  • Никакие соединения не допускаются в стальной проволоке, используемой для ACSR, с площадью алюминия 20 мм2 (7 / 2,11 мм), площадью алюминия 30 мм2 (7 / 2,59 мм), площадью алюминия 50 мм2 (7 / 3,35 мм) и площадью алюминия 80 мм2 (7 / 4,09 мм).
  • В случае ACSR с площадью алюминия 100 мм2 (6 / 4,72 мм + 7 / 1,57 мм) с семью оцинкованными стальными проволоками допускается соединение отдельных проволок, но никакие два таких соединения не должны находиться на расстоянии менее 15 метров в целом. стальной сердечник.

Испытания для проводника ACSR :

  • Образцы отдельных проволок для испытаний обычно отбирают перед скручиванием. Изготовитель должен провести испытание на образцах, взятых как минимум из 10% катушек алюминиевой проволоки и 10% мотков стальной проволоки. Однако, по желанию покупателя, образец для испытаний может быть взят из многожильных проводов.
  • Провода, используемые для всех алюминиевых проводов, должны пройти следующие испытания согласно IS: 398 (Pt.I) -1976.
  1. Испытание на разрывную нагрузку
  2. Испытание упаковки
  3. Испытание на сопротивление
  • Проволока, используемая для алюминиевых проводов, армированная сталью, должна пройти следующие испытания согласно IS: 398
  1. Испытание на разрывную нагрузку
  2. Испытание на пластичность
  3. Испытание упаковки
  4. Испытание на сопротивление
  5. Испытание на цинкование

Упаковка и маркировка: (I S: 1778-1980)

  • Масса брутто для различных проводов не должна превышать более чем на 10% значений, указанных в следующих

Размер проводника Полная масса для ACSR Проводник

(1) AAC

  • 25 мм2 Алюминий.площадь (7 / 2,21 мм) 500 кг.
  • 50 мм2 Al. площадь (7 / 3,10 мм) 500 кг.

(2) ACSR

  • 20 мм2 Al. площадь (7 / 2,11 мм) 1000 кг.
  • 30 мм2 Al. площадь (7 / 2,59 мм) 1000 кг.
  • 50 мм2 Al. площадь (7 / 3,35 мм) 1500 кг.
  • 80 мм2 Al. площадь (7 / 4,09 мм) 1500 кг.
  • 100 мм2 Al. площадь (6 / 4,72 мм + 7 / 1,57 мм) 2000 кг.

Размер проводника Нормальная длина проводника для ACSR Проводник

  1. AAC

  • 25 мм2 Al.площадь (7 / 2,21 мм) 1,0 км.
  • 50 мм2 Al. площадь (7 / 3,10 мм) 1,0 км.
  1. ACSR

  • 20 мм2 Al. площадь (7 / 2,11 мм) 2,0 км.
  • 30 мм2 Al. площадь (7 / 2,59 мм) 2,0 км.
  • 50 мм2 Al. площадь (7 / 3,35 мм) 2,0 км.
  • 80 мм2 Al. площадь (7 / 4,09 мм) 1,5 км.
  • 100 мм2 Al. площадь (6 / 4,72 мм + 7 / 1,57 мм) 2,0 км.
  • Допускается использование большей длины.
  • Короткие длины, составляющие не менее 50% от стандартной длины, должны быть допустимы в пределах 10% от заказанного количества.

Маркировка для провода ACSR :

  • На каждой упаковке должна быть указана следующая информация:
  1. Наименование производителя
  2. Товарный знак, если есть
  3. Барабан или идентификационный номер
  4. Размер жилы
  5. Количество и длина жил
  6. Масса брутто упаковки
  7. Масса нетто проводника
  8. Сертификационный знак I.S.I, если есть

Предварительно напряженные цементобетонные опоры (FOS 2.5) Для линий 11 кВ и LT:

  • Исследовательский проект по разработке экономичных конструкций цементобетонных опор для использования на линиях 11 кВ и LT был поручен Исследовательскому институту цемента (CRI) Индии.
  • Основные проектные параметры этих опор, указанные в разделе 6 данной спецификации, были одобрены Пятой конференцией по стандартизации спецификаций и строительных практик при электрификации сельских районов, состоявшейся в мае 1974 г.
  • Некоторые из этих проектных параметров, которые основывались на определенных зарубежных нормах / практиках и некоторых других положениях данной Спецификации, хотя и расходились с положениями IS: 1678 - 1960, были приняты для достижения экономии в конструкциях.Однако с тех пор эти модификации были включены в пересмотренный стандарт IS: 1678 - 1978.
  • Настоящая спецификация распространяется на опоры PCC с общей длиной 7,5 м, 8,0 м и 9,0 м, подходящие для использования на воздушных линиях 11 кВ и НН. ЛЭП и двухполюсные конструкции для подстанций 11 / 0,4 кВ.

Стандарт применения для опоры PCC:

  • IS: 1678-1978 , Технические условия на предварительно напряженные бетонные опоры для воздушных, тяговых и телекоммуникационных линий.
  • IS: 2905-1966 . Методы испытаний бетонных опор воздушных линий электропередач и телекоммуникаций.
  • IS: 7321-1974 . Свод правил по выбору, обращению и установке бетонных опор для воздушных линий электропередачи и телекоммуникаций.

Средняя постоянная нагрузка для опоры PCC:

  • Та часть рабочей нагрузки, которая может считаться длительной в течение одного года.

Коэффициент нагрузки для полюса PCC:

  • Отношение предельной поперечной нагрузки к поперечной нагрузке при первой трещине.

Поперечный для опоры PCC:

  • Направление линии, разделяющей пополам угол между проводником на полюсе. В случае прямого прохода это будет нормальным ходом лески.

Поперечная нагрузка при первой трещине для опоры PCC:

  • При расчете поперечная нагрузка при первой трещине должна приниматься не менее значения рабочей нагрузки.

Рабочая нагрузка для опоры PCC:

  • Максимальная нагрузка в поперечном направлении, которая когда-либо может возникнуть, включая давление ветра на опору.
  • Предполагается, что эта нагрузка действует в точке, находящейся на 600 мм ниже верха, при этом торцевой конец опоры установлен на требуемую глубину, как это предусмотрено в конструкции.

Окончательный отказ для полюса PCC:

  • Условия, существующие, когда опора перестает выдерживать прирост нагрузки из-за дробления бетона, прерывания усилия предварительного напряжения или постоянного растяжения стали в любой части опоры.

Предельная поперечная нагрузка для опоры PCC:

  • Нагрузка, при которой происходит разрушение, когда она прикладывается в точке на 600 мм ниже вершины и перпендикулярно оси столба в поперечном направлении с торцом столба, установленным на требуемую глубину, как предусмотрено в конструкции .

Приложение для полюса PCC:

Опоры 7,5 м и 8,0 м

  • Эти опоры должны использоваться в точках касания для 11 кВ и L.Линии T. в зонах ветрового давления 50 кг / м2, 75 кг / м2 и 100 кг / м2 в соответствии со строительными стандартами REC, указанными ниже:

Длина опоры: 7,5 м

  • Линии 11 кВ без заземляющего провода L.T. линии, горизонтальное формирование.
  • Ссылка на строительные стандарты REC: A-4, B-5 ​​

Длина опоры: 8 м

  • Линии 11 кВ с заземляющим проводом L.T. линии, вертикальное формирование.
  • Ссылка на строительные стандарты REC: A-5, B-6

9.0 млн поляков

  • Эти опоры должны использоваться для двухполюсных конструкций центров распределительных трансформаторов в соответствии со строительными стандартами REC F-1 - F-4 и для особых мест в 11 кВ и L.T. Линии, например, переходы дорог и т. Д.

Материалы для опоры PCC: :

(1) Цемент

  • Цемент, используемый при изготовлении предварительно напряженных бетонных опор, должен быть обычным или быстротвердеющим порто-цементом, соответствующим IS: 269-1976 (Спецификация для обычного и низкотемпературного цемента) или IS: 8041 E-1978 ( Спецификация быстротвердеющего портландцемента).

(2) Агрегаты

  • Заполнители, используемые для изготовления предварительно напряженных бетонных опор, должны соответствовать IS: 383 - 1970 (Спецификация для крупных и мелких заполнителей из природных источников для бетона). Номинальный максимальный размер агрегатов ни в коем случае не должен превышать 12 мм.

(3) Вода

  • Вода не должна содержать хлоридов, сульфатов, других солей и органических веществ. Обычно подходит питьевая вода.

(4) Примеси

  • Добавки не должны содержать хлорид кальция или другие хлориды и соли, которые могут способствовать коррозии стали, подвергающейся предварительному напряжению.

(5) Предварительное напряжение Сталь

  • Предварительно напряженная стальная проволока, в том числе используемая в качестве ненатянутой проволоки, должна соответствовать IS: 1785 (Часть-I) - 1966 (Спецификация для гладкой твердотянутой стальной проволоки для предварительно напряженного бетона. Часть-I, напряжение холодной вытяжки освобожденная проволока), IS: 1785 (Часть II) - 1967 (Спецификация для простой твердотянутой стальной проволоки)., или IS: 6003 - 1970 (Спецификация для проволоки с зубцами для предварительно напряженного бетона).
  • Типовые конструкции, приведенные в Приложении-I, предназначены для гладкой проволоки диаметром 4 мм с гарантированным пределом прочности 175 кг / мм2.

(6) Бетонная смесь:

  • Он должен быть спроектирован в соответствии с требованиями, установленными для контролируемого бетона (также называемого бетонной смесью для расчетной смеси) в IS: 1343 - 1980 (Практические правила для предварительно напряженного бетона) и IS: 456 - 1978 (Практические правила для простой и железобетонный) при соблюдении следующих особых условий;
  1. Минимальная прочность рабочего куба за 28 дней должна быть не менее 420 кг / см2.
  2. Прочность бетона при переносе должна быть не менее 210 кг / см2.
  3. Смесь должна содержать не менее 380 кг. цемента на кубометр бетона.
  4. Смесь должна содержать настолько низкое содержание воды, которое обеспечивает адекватную удобоукладываемость. Если возникает необходимость добавить воду для увеличения удобоукладываемости, содержание цемента также следует увеличить таким образом, чтобы сохранить исходное значение водоцементного отношения.

Требования к конструкции для опоры PCC: :

  • Стойки следует сажать прямо в землю с глубиной посадки 1.5 метров.
  • Рабочая нагрузка на опоры должна соответствовать нагрузкам, которые могут возникнуть на опоре в течение срока их службы. Конструкции, приведенные в Приложении-I, рассчитаны на 140 кг. и 200 кг. Наносится на расстоянии 0,6 м от верха.
  • Коэффициент запаса прочности для всех этих опор должен быть не менее 2,5.
  • Средняя постоянная нагрузка должна составлять 40% от рабочей нагрузки.
  • F.O.S. против первой трещины нагрузка должна быть 1,0.
  • При средней постоянной нагрузке допустимое растягивающее напряжение в бетоне должно составлять 30 кг / см2.
  • При расчетном значении нагрузки на первую трещину модуль разрыва не должен превышать 55,2 кг / см2 для бетона М-420.
  • Максимальный момент в продольном направлении должен составлять не менее одной четвертой от этого момента в поперечном направлении.
  • Максимальное напряжение сжатия в бетоне во время передачи предварительного напряжения не должно превышать 0,8 прочности куба.
  • Прочность бетона при переносе должна быть не менее половины прочности за 28 дней, предусмотренной проектом, т.е.е. 420 x 0,5 = 210 кг / см2.
  • Для расчетов проверки модели при проектировании опор, упомянутых в Приложении-I, можно сделать ссылку на REC «Руководство по изготовлению твердого PCC
  • ».

Размеры и усиление для опоры PCC :

  • Размеры поперечного сечения и детали проволоки предварительного напряжения должны соответствовать данным, приведенным в Приложении-I.
  • Отверстия для крепления траверс и других приспособлений должны соответствовать стандартам REC, упомянутым в пункте 4 данной спецификации, и методам строительства, принятым Государственными советами по электричеству.

Производство для опоры PCC: :

  • Все провода предварительного напряжения и арматура должны быть точно закреплены, как показано на чертежах, и сохранены в нужном положении во время производства. Незатянутую арматуру, как показано на чертежах, следует удерживать на месте с помощью хомутов, которые должны охватывать все провода.
  • Все проволоки должны быть точно натянуты с равномерным предварительным напряжением в каждой проволоке.
  • Каждая проволока или группа проволок должны быть надежно закреплены во время литья.Необходимо следить за тем, чтобы анкерные крепления не поддались до тех пор, пока бетон не достигнет необходимой прочности.

Крышка для стойки PCC:

  • Покрытие бетона, измеренное с внешней стороны арматуры предварительного напряжения, обычно должно составлять 20 мм.

Сварка и притирка стали для опоры PCC :

  • Высокопрочная стальная проволока должна быть непрерывной по всей длине арматуры.
  • Сварка ни в коем случае не допускается. Однако соединение или соединение может быть разрешено при условии, что прочность соединения или соединения не меньше прочности каждого отдельного провода.

Уплотнение для опоры PCC:

  • Бетон должен уплотняться вращением, вибрацией, ударами или другими подходящими механическими средствами. Ручное уплотнение не допускается.

Отверждение для опоры PCC:

  • Бетон должен быть покрыт слоем мешковины, брезента, гессиана или подобного впитывающего материала и поддерживаться постоянно влажным до тех пор, пока прочность бетона не станет по крайней мере равной минимальной прочности бетона при передаче предварительного напряжения.После этого столб можно вынуть из формы и периодически поливать водой, чтобы предотвратить растрескивание поверхности устройства, интервал должен зависеть от влажности и температуры воздуха.

Провода предварительного напряжения для полюса PCC:

  • Его следует ослабить только после того, как бетон достигнет указанной прочности при переносе (т. Е. 210 кг / см2). Кубики, отлитые с целью определения прочности при переносе, должны быть отверждены, насколько это возможно, в условиях, аналогичных тем, при которых отверждены полюса.
  • Стадия переноса должна определяться на основе ежедневных испытаний бетонных кубиков до достижения указанной выше прочности. После этого следует провести испытание бетона, как описано в IS: 1343 - 1960 (Свод правил для предварительно напряженного бетона).
  • Производитель должен предоставить по требованию покупателя или его представителя результат испытания на сжатие, проведенного в соответствии с IS: 456-1964 (Практические правила для простого и железобетона) на бетонных кубах, сделанных из бетона, используемого для опор. .
  • По желанию покупателя производитель должен поставить кубики для испытаний, и такие кубы должны быть испытаны в соответствии с IS: 456-1964 (Практические правила для простого и железобетона).
  • Снятие натяжения должно производиться путем медленного отпускания тросов без приложения ударов или внезапной нагрузки на полюса. Скорость ослабления натяжения можно регулировать любыми подходящими средствами - механическими (винтового типа) или гидравлическими.
  • Полюса не должны быть ослаблены или освобождены путем разрезания проводов предварительного напряжения с помощью пламени или ножниц, пока провода все еще находятся под напряжением.

Отдельные проушины или отверстия для опоры PCC :

  • Должны быть предусмотрены для погрузочно-разгрузочных операций и транспортировки, по одному на расстоянии 0,15 общей длины от любого конца столба.
  • Петли с проушинами, если они есть, должны быть правильно закреплены и должны находиться на лицевой стороне, имеющей меньший размер поперечного сечения. Отверстия, если они предназначены для подъема, должны быть перпендикулярны широкой поверхности шеста.
  • Укладку следует производить таким образом, чтобы широкая сторона шеста была вертикальной.Каждый ярус штабеля должен опираться на деревянные шпалы, расположенные на расстоянии 0,15 от общей длины, измеренной от конца. Деревянные опоры в штабеле должны быть выровнены по вертикальной линии.
  • Столбы следует перевозить, держа их широкими поверхностями вертикально и таким образом, чтобы избежать ударов. Опоры следует располагать так, чтобы они располагались прибл. на расстоянии, равном 0,15 общей длины от концов.
  • Установка опоры должна выполняться таким образом, чтобы монтажные нагрузки прикладывались таким образом, чтобы вызвать момент по отношению к главной оси.то есть веревка, используемая для подъема шеста, должна быть параллельна более широкой стороне шеста.

Испытания полюса PCC:

Испытание на поперечную прочность

  • Столбы из обычного портландцемента должны испытываться только по истечении 28 дней, а столбы из быстротвердеющего цемента - только по истечении 14 дней после дня изготовления.
  • Столб можно испытывать как в горизонтальном, так и в вертикальном положении.При испытании в горизонтальном положении должны быть предусмотрены меры, компенсирующие свисающий вес столба, для этой цели свисающая часть столба может поддерживаться на подвижной тележке или подобном устройстве.
  • Стойка должна быть жестко закреплена на торце на расстоянии, равном согласованной глубине посадки, т.е. 1,5 м.
  • Нагрузка должна быть приложена в точке, расположенной на расстоянии 600 мм от вершины столба, и должна постепенно увеличиваться до расчетного значения поперечной нагрузки при первой трещине.Прогиб при этой нагрузке должен быть измерен.
  • Предварительно напряженная бетонная опора считается не выдержавшей испытание, если видимые трещины появляются на стадии до приложения расчетной поперечной нагрузки для первой трещины.
  • Затем нагрузка должна быть уменьшена до нуля и постепенно увеличена до нагрузки, равной нагрузке первой трещины плюс 10% минимальной предельной поперечной нагрузки, и выдержана в течение 2 минут.
  • Эта процедура должна повторяться до тех пор, пока нагрузка не достигнет значения 80% минимальной предельной поперечной нагрузки, а затем увеличится на 5% от минимальной предельной поперечной нагрузки, пока не произойдет разрушение.Каждый раз при приложении нагрузки ее следует удерживать в течение 2 минут.
  • Нагрузка, прилагаемая к предварительно напряженной бетонной опоре в точке разрушения, должна измеряться с точностью до ближайших пяти килограммов.
  • Считается, что опора не выдержала испытания, если наблюдаемая предельная поперечная нагрузка меньше расчетной предельной поперечной нагрузки.

Измерение крышки полюса для опоры PCC:

  • После завершения испытания на поперечную прочность следует взять столб для образца и проверить его на предмет покрытия.
  • Покрытие шеста должно быть измерено в 3 точках: одна в пределах 1,8 метра от торца столба, вторая в пределах 0,6 метра от вершины и третья в промежуточной точке и среднее значение по сравнению с заданным значением.
  • Среднее значение измеренного покрытия не должно отличаться более чем на (±) 1 мм от указанного покрытия. Отдельные значения не должны отличаться более чем на (±) 3 мм от заданного значения.
  • Если эти требования не выполняются, качество изготовления в отношении выравнивания концевых пластин и проволоки предварительного напряжения и сборки пресс-форм должно быть улучшено, а проверка на этапе подготовки производства должна быть соответствующим образом усилена.

Маркировка для опоры PCC:

  • Столб должен иметь четкую и нестираемую маркировку со следующими данными либо во время, либо после изготовления, но перед испытанием в таком положении, чтобы его можно было легко прочитать после установки в нужное положение.
  1. Месяц и год выпуска
  2. Поперечная прочность шеста в кг.
  3. Заводской номер и марка

При установке воздушной линии необходимо следить за основными точками:

ВЛ :

  • Общие меры предосторожности при хранении и обращении должны приниматься в соответствии с соответствующим кодом IS.
  • При прокладке провод следует снимать с верхней части барабана и повторять в направлении стрелки на нем. Следует соблюдать осторожность, чтобы избежать контакта со стальными конструкциями, забором и т. Д., Обеспечив защиту мягкой древесины с помощью деревянных роликов.
  • При натяжных работах необходимо использовать соответствующие инструменты. Во время натягивания следует соблюдать стандартную таблицу или диаграмму прогиба и следить за тем, чтобы на проводе не было перегибов. Стыки в проводниках должны быть расположены в шахматном порядке.Следует избегать соединений в середине пролета проводов.
  • После натягивания проводника необходимо прочно закрепить его скобами или зажимами для натяжения. При подтягивании проводов следует выбирать угол или сечение.

Джемперы:

  • При натягивании на концах скобы должна быть достаточная длина проводов для изготовления перемычек. Перемычки должны быть аккуратными и по возможности симметричными по отношению к проводникам. Это должно быть сделано для предотвращения неисправностей из-за ветра или птиц.Зажимы PG могут быть предпочтительнее связывания проводов в месте расположения перемычек или сервисных ответвлений.

Крестовины:

  • Поперечины должны быть изготовлены из конструкционной стали MS. Длина поперечин должна быть подходящей для размещения на них количества изоляторов с расстоянием между проводниками. Между центром отверстия под штифт и концом поперечины с обеих сторон должен быть зазор не менее 50 мм. Поперечина должна быть укомплектована опорным зажимом из плоского MS размером не менее 50 х 6 мм с необходимыми гайками, болтами, шайбами ​​и т. Д.Длина поперечины для переноса защитных проводов всегда должна проходить не менее чем на 300 мм за самый внешний неизолированный провод данной конфигурации.
  • Поперечины должны быть правильно закреплены на опоре с учетом ориентации линий.

Фарфоровые изоляторы и арматура:

  • Изоляторы фарфоровые должны соответствовать ИС 731 - 1971 для воздушных линий. Он должен быть глазурован, без трещин / заусенцев.
  • Изолятор должен иметь соответствующую механическую прочность, высокую степень сопротивления электрическому проколу и устойчивость к климатическим и атмосферным воздействиям.
  • Все железные части должны быть оцинкованы горячим способом, а все соединения должны быть герметичными. Штифтовые изоляторы / изоляторы скобы / дисковые изоляторы должны быть установлены на поперечинах, и должен использоваться стальной зажим «D» или как указано ответственным инженером. Изоляторы скобы должны использоваться вместе с железными зажимами «D», когда проводник имеет вертикальную конфигурацию.
  • Они также должны быть установлены на поперечине на промежуточной опоре в случае длинных линий, отклонения от прямых линий. Необходимо следить за тем, чтобы изоляторы не были повреждены во время монтажа.

Связующий материал:

  • Связывание жилы с изолятором должно выполняться с помощью мягкой алюминиевой проволоки / жилы. Связывание проводника с изолятором должно быть достаточно прочным и плотным, чтобы предотвратить возникновение прерывистого контакта. Конец вязальной проволоки должен быть плотно скручен по спирали, расположенной на небольшом расстоянии друг от друга, вокруг проводника, чтобы обеспечить хороший электрический контакт и укрепить провод.

Опоры и расстояние между полюсами:

  • Опора воздушной линии должна иметь достаточную прочность, во всех отношениях подтверждающую правила 76 правил Индии в отношении электроэнергии.
  • Расстояние между полюсами и зазор между нижним проводом над уровнем земли поперек / вдоль улицы должны соответствовать правилу 85 индийских правил в отношении электроэнергии. Для установки опор должен быть предусмотрен подходящий фундамент.
  • Фундамент должен включать выемку во всех типах грунтов и горных пород и засыпку, RCC, армирование, опалубку.
  • Земляные работы для фундамента для столбов / распорок / распорок: после точной привязки опор / распорок следует приступить к земляным работам, и при выемке следует соблюдать осторожность, чтобы ямы не были слишком большими.
  • Яму следует вырыть в направлении линии. Глубина и размер ямы должны быть такими, чтобы обычно 1/6 длины столба закапывалась в землю и подходила для основания опоры.
  • Для упора положение ямы обычно должно быть таким, чтобы упор составлял как можно больший угол с опорой, и он должен находиться в диапазоне от 40 до 60 градусов.
  • Длина пребывания стержня должна проецировать 450 мм над уровнем земли. Приямок для подкоса должен располагаться на расстоянии не менее 1.8м от столба.
  • Глубина котлована должна быть такой, чтобы не менее 1,2 м стойки было закопано в землю.

Опора / стойка:

    набор
  • Пребывание состоит из пребывания стержня, анкерной пластины, лук усиленном / талреп, наперстки, пребывание проволоки и изоляторов пятен.
  • Стойка должна быть с фиксатором в случае использования поворотной пряжки вместо дуговой затяжки. Весь узел стойки должен быть оцинкован. Стяжной трос должен быть 7/4.Диаметром 0 мм или диаметром 7 / 3,15 мм GI, имеющим предел прочности на разрыв не менее 70 кгс / кв. Мм и подтверждающим IS 2141. T
  • Анкерная пластина должна быть из гальванизированной MS и толщиной не менее 300 мм x 300 мм x 6,4 мм. Стержни / стяжки должны быть из оцинкованной стали диаметром не менее 16/19 мм с пределом прочности на разрыв не менее 42 кгс / кв. Мм. Минимальная длина стержня и пряжки должна составлять 1800 мм и 450 мм соответственно.

Монтажные стойки:

  • Анкерная плита должна быть оцинкованной MS.Стойка с анкерной пластиной должна быть залита цементобетоном 1: 3: 6. На всех угловых и оконечных полюсах должны быть предусмотрены упоры. На всех тупиковых концах должны быть предусмотрены двойные упоры, и в таком случае они должны быть по возможности установлены параллельно друг другу.

Защитная решетка:

  • Все металлические опоры воздушных линий и металлическая арматура должны быть постоянно и эффективно заземлены. Защитное ограждение клетки / люльки должно быть выполнено из проволоки 6 SWG GI, соответствующей стандарту IS 2633, включая сетку, растяжение и соединение клетки, а также шнуровку проволокой 10/12 SWG GI, обвязку проволокой 14/16 SWG GI.

Доски опасности:

  • Все опоры, несущие линии ВН, должны быть оборудованы пластинами с указанием опасности в соответствии с IS 2551 на высоте 3 м от земли, указывающими напряжение в линии. Сценарий должен быть на «английском / хинди».

Устройства защиты от скалолазания:

  • Должны быть выполнены необходимые меры для предотвращения несанкционированного доступа посторонних лиц на любую из опор и конструкций, несущих линии высокого напряжения, без помощи лестницы или специального приспособления.
  • Если не указано иное, колючая проволока, соответствующая стандарту IS 278, с четырьмя зазубринами на расстоянии 75 +/- 12 мм друг от друга должна быть намотана по спирали с шагом 75 мм вокруг конечности опоры, начиная с высоты 3,5 м и до 5. или 6 М по указанию инженера.

Грозовой разрядник:

  • Грозовой разрядник, подходящий для линий HT, должен устанавливаться по одному блоку на фазу на оконечных устройствах, трансформаторных подстанциях и т. Д.
  • Устройства подключаются перед предохранителем, если таковой имеется.Для LA должен быть предусмотрен независимый заземляющий электрод.
  • Заземляющий провод от заземляющего электрода к LA должен быть непрерывным. LA должен соответствовать стандарту IS 3070 и относиться к классу нелинейного распределения.
  • LA должен быть нелинейного типа, класса распределения, наружного типа, подходящего для эффективно заземленной системы. LA должен состоять из стержня клеммы линии, стержня клеммы заземления, ряда искровых разрядников, соединенных последовательно с нелинейным резистором, и всей сборки, размещенной внутри герметичной фарфоровой втулки.
  • Прокладка из неопреновой резины должна быть предусмотрена между металлическими крышками и фарфоровой втулкой. Нелинейный резистор должен представлять собой блоки из карбида кремния, металлизированные с обоих концов, чтобы обеспечить хороший электрический контакт между выводами, нелинейным резистором и искровыми разрядниками.
  • Монтажный кронштейн должен быть оцинкован горячим способом, пригоден для монтажа LA на конструкции.

Прокладка кабеля непосредственно в земле:

  • Метод должен применяться там, где кабельная трасса проходит через открытую местность, вдоль дороги / полос и т. Д., И где не встречаются частые раскопки и повторные раскопки возможны без ущерба для других работ.

Ширина траншей:

  • Ширина траншеи для прокладки одиночного кабеля должна составлять 35 см. Если в одной траншее в горизонтальном порядке должно быть проложено несколько кабелей, ширина траншеи должна быть увеличена таким образом, чтобы межосевое расстояние между кабелями для 415 вольт. должен быть 20 см, а для 11 - 35 см.

Глубина траншеи:

  • При прокладке кабелей одиночным строем общая глубина траншеи должна быть не менее 75 см для кабеля до 1.Класс 1 кВ и должен быть не менее 120 см для кабеля выше 1,1 кВ. Если невозможно избежать образования более чем одного яруса и принято вертикальное формирование, глубина траншеи должна быть увеличена на 30 см для каждого дополнительного яруса, который должен быть сформирован.

Защитное покрытие:

  • Кабель, проложенный в траншеях, должен иметь покрытие из чистого сухого песка на высоте не менее 170 мм над базовой подушкой из песка до укладки защитного покрытия.
  • Кабели должны быть защищены кирпичом класса B / второго класса размером не менее 20 см x 10 см x 10 см или защитной крышкой, помещенной поверх песка и с обеих сторон кабеля по всей длине кабеля в соответствии с требованиями Инженера. -ответственный.

Заполнение:

  • Траншеи должны быть засыпаны выкопанной землей, свободной от камней или другого обрезного мусора, и должны быть утрамбованы и обводнены, если необходимо, последовательными слоями, не превышающими 300 мм, если не указано иное.

Маркер маршрута:

  • Маршрутные указатели должны располагаться вдоль прямых участков кабелей и в точках изменения направления, как это утверждено ответственным инженером, и, как правило, с интервалами, не превышающими 100 метров при прямом проходе.Маркер маршрута должен быть изготовлен из GI / Al пластины 100 мм x 100 мм x 5 мм, прикрученной или приваренной к стальному уголку MS 35 мм x 35 мм x 6 мм длиной 600 мм.
  • Такие маркеры маршрута должны быть установлены и заделаны раствором параллельно и на расстоянии 0,5 метра от края траншеи. На маркер наносится рабочий «кабель» с градацией напряжения и размером кабеля.

Нравится:

Нравится Загрузка...

Связанные

О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар завершил M.Tech (Power System Control), B.E (Electric). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электротехнических проектов (планирование-проектирование-технический обзор-координация-выполнение).В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Индустриал Электрикс» (австралийские энергетические публикации). Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки.Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновиться по различным инженерным темам.

Не найдено | Электромонтажное устройство

text.skipToContent text.skipToNavigation Компания Hubbell Наши бренды Карьера Устойчивость
  • Авторизоваться

    Адрес электронной почты

    пароль

    АВТОРИЗОВАТЬСЯ Забыли пароль Завести аккаунт Авторизоваться
  • Мои списки
  • 0
    • Продукты
      • Данные и коммуникации
      • Электрика и электроника
      Аудио видео
      • Разъемы
      • Шнуры
      • Модули
      • Настенные ящики
      Разъемы
      • Медь
      • Волокно
      Заземление и соединение
      • Сборные шины
      • Аксессуары для заземления и соединения
      • Механические разъемы и клеммы
      Патч-корды
      • Медь
      • Суровая среда
      Патч-панели
      • Медь
      • Волокно
      Пластины / Рамы / Корпуса
      • Кадры
      • Корпуса
      • Тарелки
      Стеллажи и корпуса
      • Аксессуары
      • Волокно
      • Стойки реле
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
