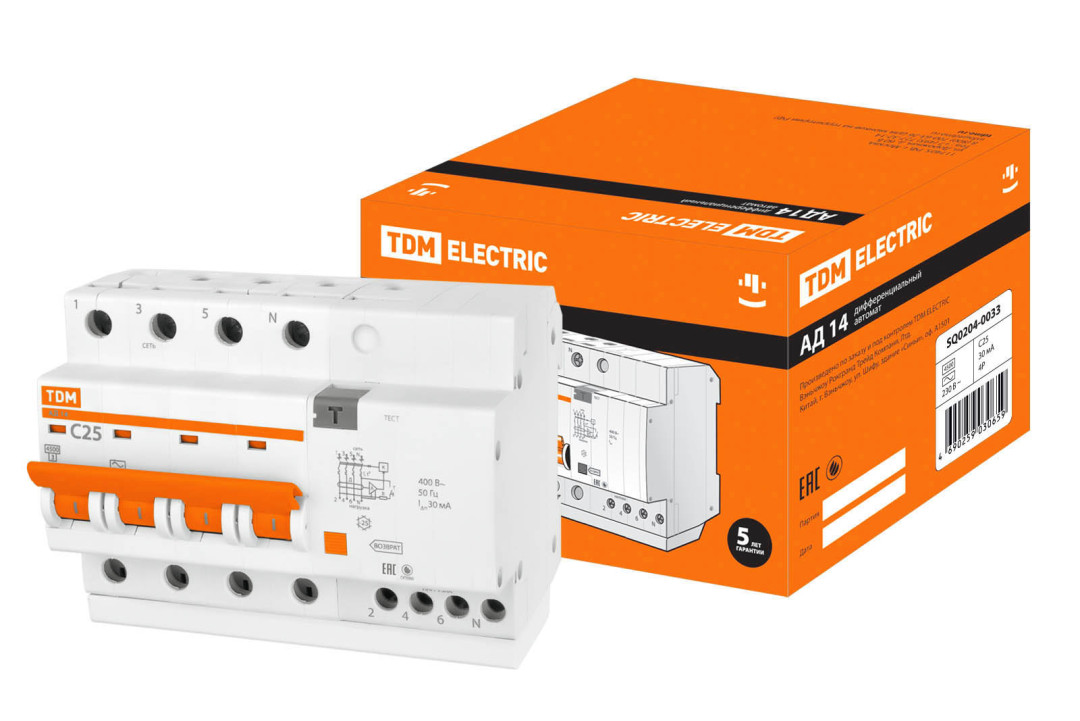

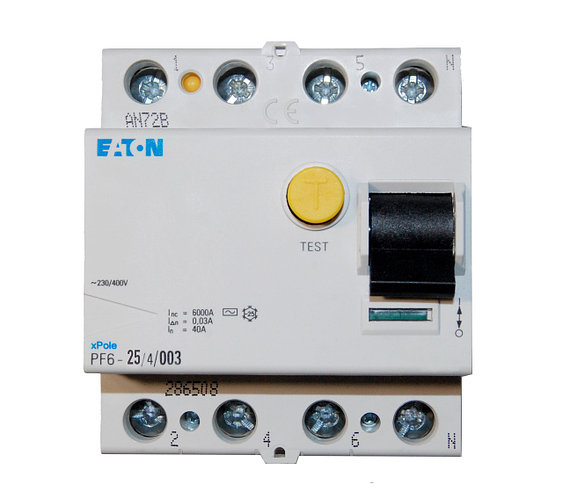

Дифавтомат трехфазный 25А: особенности выбора и подключения

реагирует на большой ток. А подключение избыточной нагрузки определяется нагревом металлической термопластины, открывающей электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с проводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемной цепи.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько расположением проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, выяснить особенности их применение и подключение с целью обеспечения максимальной защиты себя и бытовой техники за минимальные деньги.

Однобуквенная система

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Монтируется сразу после счетчика. Все имеющиеся электрические цепи подключаются к выходу АВДТ.

По возможности устанавливайте в начале каждого контура. . Так необходимо, чтобы можно было провести ремонт электропроводки в одной комнате, не выключая свет во всей квартире.

Единственный дифавтомат на всю квартиру — самый бюджетный вариант, но и он способен защитить жильцов от поражения электрическим током при случайном контакте с токопроводящей поверхностью

Максимальная токовая нагрузка защитного устройства должна быть соотнесена с мощностью одновременно подключаемого оборудования и характеристиками электросчетчика. Желательно, чтобы АЭДТ срабатывал раньше, чем предохранители на счетчике.

Питающие провода от электросчетчика подключаются к одиночному дифилтомату сверху, а те, к которым подключается внутриквартирная проводка, выходят снизу. Преимуществом такой схемы является ее простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

Недостатком описываемого варианта электрозащиты является неудобство поиска причин выхода из строя дифавтомата. Так как обесточивается сразу вся квартира, определить, в какой именно комнате находится причина срабатывания выключателя высокого напряжения, достаточно сложно.

Кроме того, если проблема с электропроводкой возникает только в одной комнате, то включить напряжение во всей квартире нельзя. Чтобы избежать недостатков схемы с одинарным дифавтоматом, рекомендуется посмотреть другие варианты его подключения.

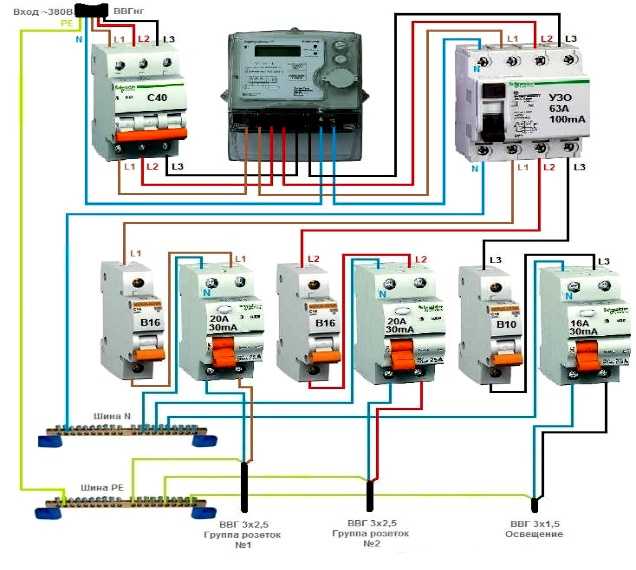

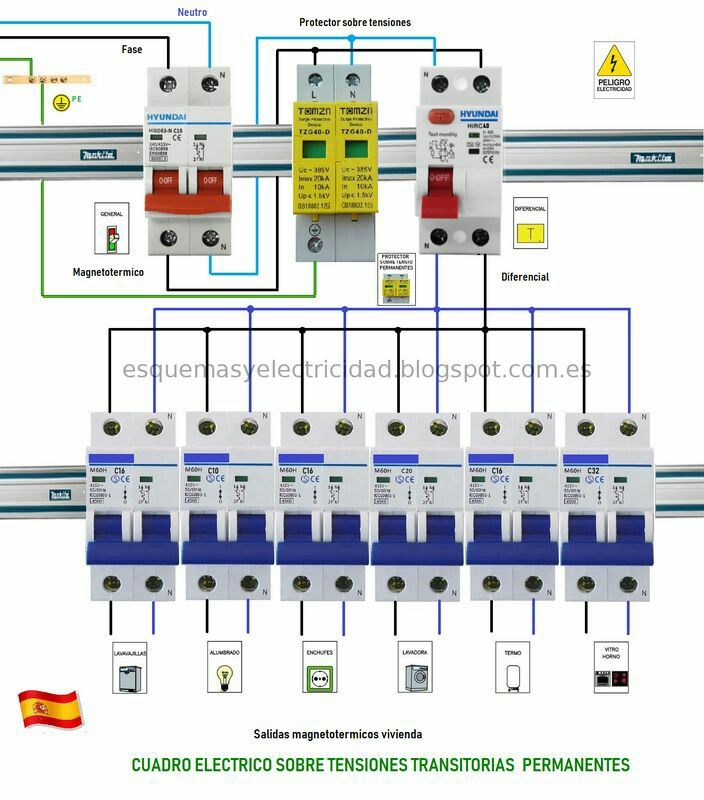

Двухуровневая система подключения

Двухуровневая система дифавтоматов более надежна и удобна в обслуживании. На первом уровне после электросчетчика подключен АВДТ, через который проходит вся нагрузка. Выходящие из него провода подключаются параллельно к нескольким дифавтоматам, количество которых равно количеству электрических цепей в квартире.

Продаются специальные щитки для установки нескольких дифлавоматов, которые экономят место на стене, сохраняя удобство подключения электрических проводов

Устройства уровня 2 могут быть менее мощными и иметь более низкий порог тока утечки. Это позволит сэкономить деньги при сохранении эффективности оборудования.

Теоретически к каждому бытовому прибору можно подключить отдельное защитное устройство, но на практике это нецелесообразно. Иногда в отдельную схему выделяют самое мощное оборудование в ванной комнате – стиральную машину, электрифицированный душ, джакузи.

К преимуществам двухуровневой дифференциальной схемы подключения автоматов относятся:

1. Надежность и безопасность . Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электричество одновременно со следующими защитными устройствами.
2. Удобство поиска электрической цепи , в которой возникла неисправность.
3. Возможность отключения от электричества только одного помещения на время проведения ремонтных работ.

К недостаткам данного варианта защиты электросети можно отнести только необходимость приобретения нескольких дифавтоматов и сложность выделения места для их установки.

Рационально использовать двухуровневую схему при разветвленной сети с несколькими электрическими цепями. Если к электросчетчику подключается минимум оборудования, то достаточно будет установки одного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие только в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он экономит деньги и место за счет исключения из схемы одного защитного устройства.

Рекомендуется использовать коммутационную шину в одноуровневой схеме подключения дифлавоматов, что организует электрические провода и упрощает их монтаж

Недостатком данного способа монтажа является отсутствие в цепи резервного устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенностей установки и приложений распределенной одноуровневой схемы, то они идентичны таковым в двухуровневой версии.

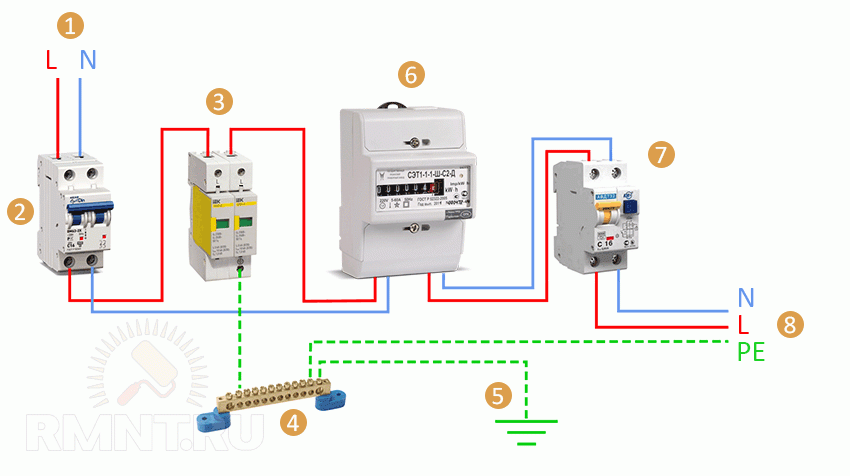

Установка дифавтоматов без заземления

Принципиальная схема подключения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Отличие заключается лишь в отсутствии специального сердечника, который должен подходить к каждой электрической точке, обеспечивая отвод тока от корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электропроводки, но создает дополнительные риски при эксплуатации бытовых приборов

В старых многоэтажках и частных домах просто не было предусмотрено. В результате такой недальновидности возник риск поражения электрическим током при контакте с случайно включившимся оборудованием и конструкциями.

Дифавтомат функционально заменяет грозозащитный трос, разрывая электрическую цепь на сотые доли секунды после обнаружения утечки тока. За это время удар током не успевает нанести вред человеку, а воздействие ограничивается максимум легким вздрагиванием.

Кроме того, АЭДТ защищает оборудование от перегрузки и короткого замыкания, что выгодно отличается от обычного заземления.

Перечислены отличия в работе дифференциальных автоматов и УЗО и посвящено сравнению двух типов устройств защиты электропроводки.

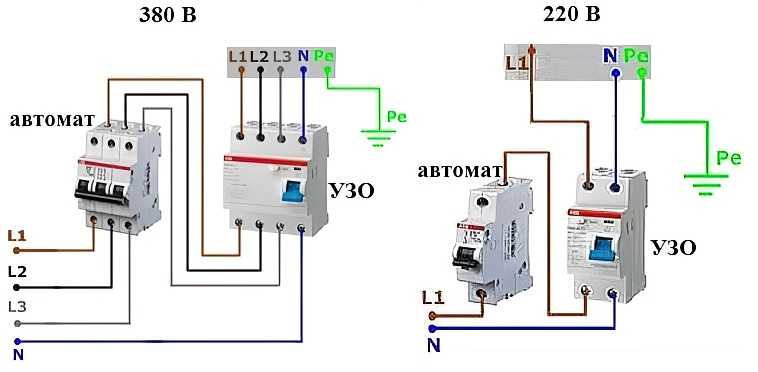

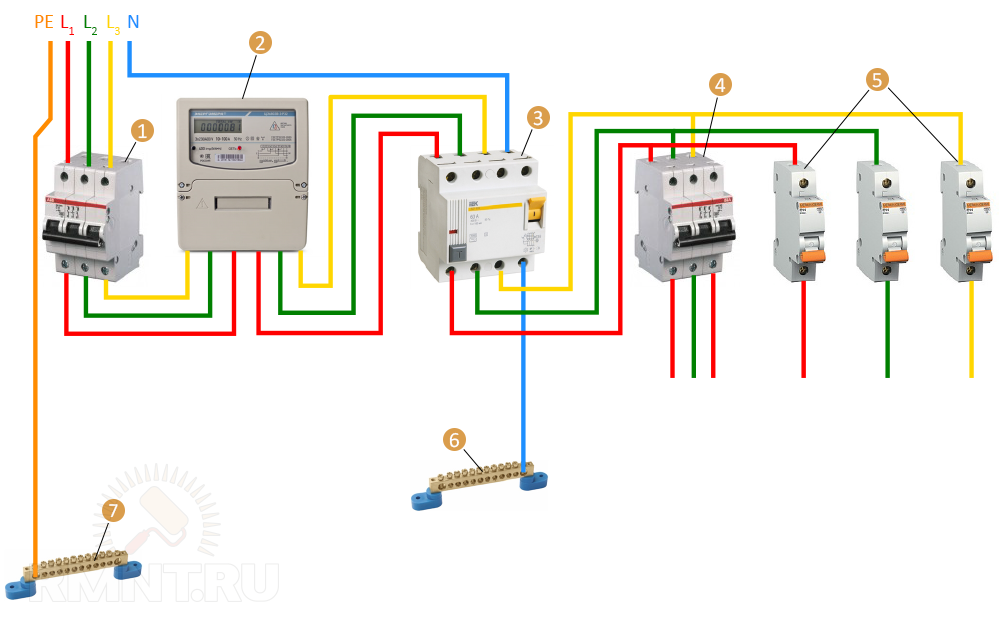

Трехфазная цепь

Иногда возникает необходимость установки дифавтомата в здании, где подключена сеть 380В. Это может быть гараж, магазин или небольшое производственное помещение. При этом применяются те же схемы, что и в сети 220В. Отличается только конструкция дифавтомата.

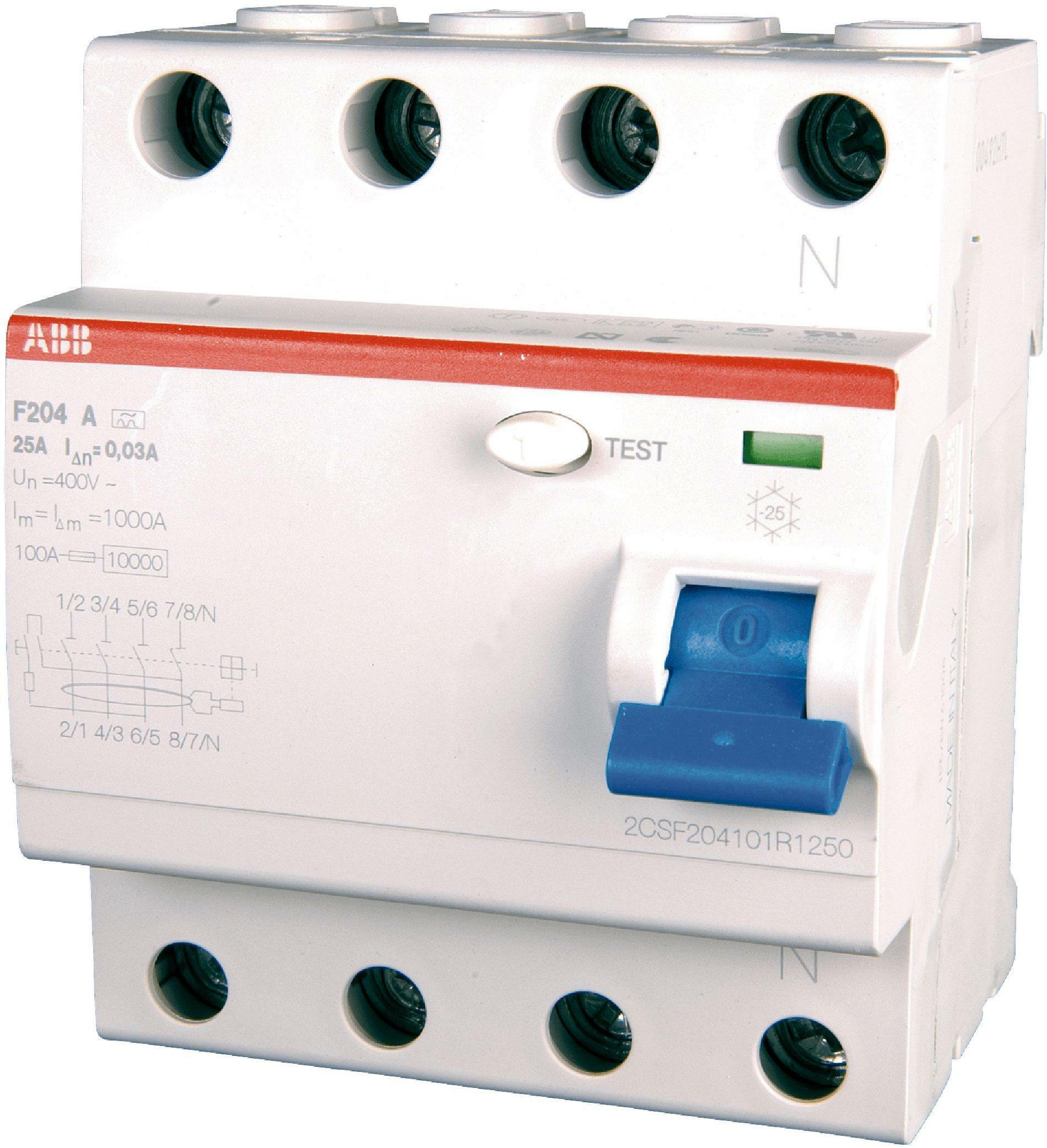

Присоединение проводов трехфазной сети к зажимам дифференциальной машины осуществляется в строгом соответствии с маркировкой на ее корпусе

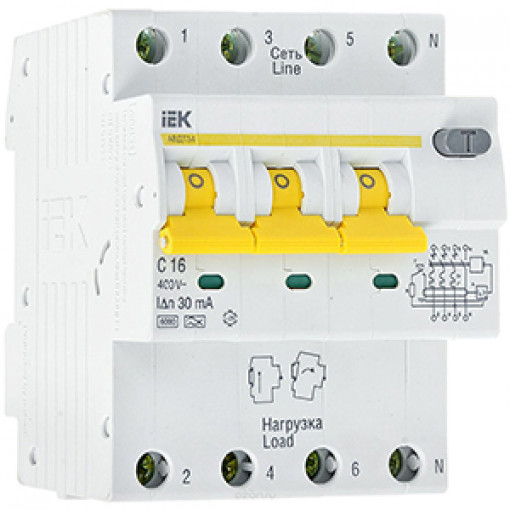

АЭДТ на трехфазное напряжение имеет четыре вводных зажима и такое же количество выходных клеммы, от которых провода идут к электроприборам. Желательно, чтобы в электрической цепи был заземляющий проводник. Но при отсутствии такого дифференциального тока автомат обязательно среагирует на ток утечки и отключит питание в помещении.

Преимущества и недостатки различных вариантов подключения АКБТ к трехфазной сети такие же, как и при 220В.

Особенности установки селективных дифавтоматов

Большинство селективных дифлювоматов имеют букву S в названии. Эти устройства отличаются от обычных высоковольтных цепей повышенным временем срабатывания при обнаружении тока утечки.

Дифавтоматы селективные применяются только как основное устройство в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения питания по всей сети.

Селективный дифференциальный прибор покупать рационально только при монтаже двухуровневых цепей. Если он будет единственным в квартире, то задержка в работе, наоборот, станет его недостатком

Их особенность заключается в следующем. При появлении тока утечки его можно обнаружить дифрактоматами обоих уровней. Какой из них сработает первым, зависит от случая, но оба обычно отключают электричество.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только одна электрическая цепь, а остальная часть квартиры продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым порогом тока утечки.

Существует и другая схема подключения, без селективного устройства, позволяющая осуществлять селективное отключение выключателя второго разряда при появлении тока утечки.

Для этого центральный блок выбирается с пороговым значением параметра 100 мА, а вторичный — 30 мА. В этом случае первыми будут действовать дифавтоматы второго уровня, выборочно отключающие только одну электрическую цепь. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать выборочным дифавтоматам, обеспечивающим большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложности и может быть выполнена самостоятельно без специальной подготовки.

Место с блоком дифавтоматов должно быть в свободном доступе. Не рекомендуется размещать рядом с ним легковоспламеняющиеся или взрывоопасные предметы.

Последовательность действий следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Закрепите дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистите провода питания в кабеле и подключите их к двум верхним клеммам дифавомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый — к контуру заземления, а третий цвет — к «фазе» устройства.
5. Подключить провода, подающие напряжение в квартиру или на последующие защитные устройства, к нижним клеммам дифференциального автомата.
6. Подайте напряжение на выключатель высокого напряжения и проверьте устройство.

Для проверки дифавтомата на нем предусмотрена специальная кнопка «Т».

При ее нажатии в электрической цепи появляется ток утечки, что должно привести к срабатыванию устройства и отключению напряжения. Если АЭДТ не среагировал, значит, он неисправен и подлежит замене.

В деревянных домах противопожарный щит для дифавтомата обязателен. Он защитит стены дома от возгорания в случае возгорания защитных устройств.

АТ Дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его установка не вызовет затруднений.

Полезные советы по установке

Установка дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надежной.

«Ноль» на нагрузку обязательно должен идти от дифавтомата, иначе будет разница в значениях токов, и сразу сработает защитное устройство. В результате вы не сможете подключить электроприборы

У электрика не стоит пренебрегать советами, поэтому к рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно соблюдать полярность. «Нулевая» клемма обозначается буквой N, а «фаза» — 1 или 2.
2. Работы по подключению необходимо производить при полностью отключенных всех проводах.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифильтроматом первого уровня.
4. Мощность дифлавоматов второго уровня стоит выбирать в соответствии с расчетной нагрузкой на электрическую цепь в каждом помещении.
5. Нельзя совмещать вывод «ноль» и «фаза» дифавтомата с неподключенными к нему электрическими проводами, даже если они идут от параллельно включенного АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с заземлением.

При фиксации провода в клемме следите за тем, чтобы изоляция не попала в разъем. Плохой контакт может стать причиной перегрева дифавтомата и его поломки.

При несоблюдении большинства вышеперечисленных рекомендаций АЭДТ просто не будет работать должным образом. Он может «выбивать» при подключении нагрузки или вообще не реагировать на утечку тока. Поэтому к электропроводке нужно отнестись серьезно.

Выводы и полезное видео по теме

С какими трудностями вы можете столкнуться при подключении защитных устройств, вы узнаете из следующих видео.

Проверка двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение дифференциального выключателя представляет собой простой технологический процесс. Главное условие быстрого монтажа – строгое соблюдение рекомендуемых электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сам АЭДТ будет надежно служить долгие годы.

Хотите поделиться собственным опытом подключения дифференциальной машины? Знаете ли вы тонкости установки устройства, не приведенные в статье? Пожалуйста, пишите комментарии, задавайте вопросы, размещайте фотографии в блоке ниже.

Дифференциальные переключатели Ouzo. Тип катушки управления по току

Прежде чем говорить о выборе дифференциального автомата, следует пояснить, почему этот вопрос заслужил такую ​​популярность. В чем преимущества дифференциальных автоматов? Конечно, тем, что дифавтомат – это устройство, обеспечивающее линии не только защитой от токов перегрузки и сверхтоков короткого замыкания, но и защитой от токов утечки, то есть защитой от поражения человека электрическим током.

Другими словами, одно устройство обеспечивает весь спектр необходимой защиты. Это очень удобно, так как экономит место в распределительном щите и упрощает установку. В некоторых случаях достигается и экономия денег, но это относительно, так как качественный дифференциальный автомат может оказаться дороже единичного обычного автомата и (УЗО).

Итак, чем хорош дифавтомат, понятно. Осталось решить, как его выбрать.

1. Фаза

Как и любое другое устройство защиты, дифавтомат следует выбирать исходя из фазы сети. Трехфазные дифференциалы имеют три полюса для соединения фаз и один полюс для нулевого рабочего проводника. Трехфазный дифференциал по понятным причинам имеет большие размеры и занимает шесть-семь модулей. Однофазные дифференциалы могут занимать от двух до четырех модулей в зависимости от конструкции. Однако в любом случае дифавтомат займет гораздо меньше места, чем обычный автомат и УЗО вместе взятые.

2. Номинальное напряжение

Хотя в общем случае промахнуться сложно: три фазы — 380 вольт, а одна фаза — 220 вольт. Но все же бывают редкие неприятные исключения, и на номинальное напряжение устройства следует обращать внимание.

3. Характеристики выпусков и номинал машины

Так как дифференциал тоже есть, то, естественно, он тоже есть, отображается буквой латинского алфавита перед цифрой, обозначающей текущую нагрузку рейтинг.

Например, для розеточной сети подойдет дифаавтомат характеристики С16 (реже С25). Для сетей освещения применяют автоматы С6 или С10. Реже применяются автоматы характеристики В. В качестве вводных общедомовых или квартирных выключателей часто используют автоматы С50, С63, С80 и С100.

4. Номинальный ток утечки

Это характеристика устройства защитного отключения, входящего в состав дифавтомата. Номинальный обозначается символом «дельта» и числом, обозначающим фактический ток утечки, буквами мА (миллиампер). Для защиты розеток и сетей освещения обычно применяют дифференциалы номиналом 10-30 мА. Чаще всего групповые сети защищают устройства на 30 мА, а одиночные розетки — на 10 мА. Вводный дифавтомат может иметь встроенное УЗО на 100-300 мА.

5. Тип или класс встроенного УЗО

Давно известно, что существуют УЗО переменного тока, реагирующие только на синусоидальный (переменный) ток утечки, и есть УЗО типа А, реагирующие на постоянный ток утечки в устройствах с электронными преобразователями. Все это относится и к УЗО, встроенным в дифавтоматы. Таким образом, для линий, питающих компьютеры, телевизоры и даже стиральные машины, целесообразно использовать дифавтоматы со встроенным УЗО типа А, так как тип АС может быть просто неэффективен.

6. Наличие/отсутствие защиты от обрыва нулевой жилы

Очень любопытный момент. Дело в том, что для работы встроенного УЗО необходим блок питания дифференциальной защиты. Эта мощность берется со входа устройства. То есть для работы дифференциальной защиты дифавтомата необходимо, чтобы в сети было напряжение.

Это означает, что и нулевой, и фазный рабочие проводники должны быть в порядке. При этом, если «фазы» нет — то бог с ним, ибо току утечки неоткуда взяться. Другое дело, если ноль обрезается. Тогда оставшаяся «фаза» может вызвать утечку, и встроенное УЗО перестанет работать из-за отсутствия питания.

Для исключения такого явления в некоторые дифавтоматы встроен блок защиты от обрыва нулевого провода, который по сути представляет собой реле напряжения, контакты которого размыкаются.

Если такого блока в дифференциале нет, то есть все основания самостоятельно установить реле напряжения на вводе для контроля ситуации.

7. Производитель дифавтомата

Как бы сильно ни было желание сэкономить, все же лучше воздержаться от приобретения дифференциалов сомнительного происхождения. Известны случаи появления на рынке дешевых автоматов, которые при ближайшем рассмотрении даже автоматами не являлись: не имели никаких выпусков, кроме механического ручного.

Вполне логично, что есть возможность приобретения дифавтомата аналогичной конструкции. Но дифференциал — это аппарат, функции которого часто никак не дублируются. То есть безопасность электросети в целом остается на совести дифа. И он просто должен быть качественным. Конкретных указаний по маркам и торговым маркам давать не будем, но все же лучше приобретать устройства в проверенных магазинах и не кидаться на чрезмерно низкие цены.

8. Общие инструкции

Каждый дифавтомат имеет в своем составе кнопку «тест», которая позволяет проверить его работоспособность путем создания преднамеренной утечки тока. После установки машины всегда будет полезно выполнить небольшую проверку с помощью этой кнопки.

Кроме того, следует помнить, что не каждая линия обязательно должна быть оснащена дифференциальной защитой. Чаще всего дифаавтоматы ставят на кабельных линиях штепсельных розеток, а также на общем вводе. Освещение и линии электропередачи электроплиты часто не оборудованы дифференциальной защитой.

Не то чтобы это можно было принять за ориентир не ставить дифавтоматов на эти строки. Но можно учесть и, например, при отсутствии достаточного места в щите использовать простые автоматические выключатели на осветительную сеть и кабельную линию электроплиты.

Дифаавтоматы, как и УЗО, рекомендуются для установки в сетях, имеющих защитный нулевой проводник РЕ. Это требование ПУЭ. При отсутствии защитного заземления защита от токов утечки сама по себе может оказаться недостаточно эффективной и не спасти человека от поражения электрическим током.

Важно не только правильно подобрать дифаавтоматы и УЗО, но и подключить их без ошибок. Как это сделать правильно, описано в этой статье: . Следите за публикациями на нашем сайте!

Для защиты электрических цепей от коротких замыканий и токов перегрузки автоматические выключатели устанавливаются в распределительных коробках на DIN-рейку. Для защиты от дифференциальных токов утечки, возникающих при повреждении изоляции и случайном прикосновении персонала (людей) к токоведущим частям, к автоматическим выключателям последовательно подключают устройства защитного отключения (УЗО). Для комплексного решения задач УЗО и автоматов было создано устройство дифференциально-токового автомата. Дифференциальные выключатели применяются в однофазных и трехфазных сетях. Они значительно повышают степень безопасности при эксплуатации различных электроприборов, а также предотвращают пожары, вызванные воспламенением изоляции проводников электрического тока.

Дифференциал (от лат. Differentia — отличие, различие)

Дифавтоматы — это устройства, совмещающие в себе задачи автоматических выключателей и устройств защитного отключения (УЗО). Назначение УЗО — найти ток утечки и случайного прикосновения к токоведущим элементам человека и разомкнуть клеммы, автомат работает при токах перегрузки и коротких замыканиях. Можно сказать, что дифференциальные автоматы включают в себя рабочую (автоматический выключатель) и защитную часть (модуль дифференциальной защиты). Дифференциальные выключатели имеют двухполюсный или четырехполюсный выключатель, два расцепителя: электромагнитный (отключение при коротком замыкании) и тепловой (отключение при перегрузке). Модуль дифференциальной защиты определяет ток утечки и сбрасывает автоматический выключатель по специальной шине. Для питания модуля защиты он подключается последовательно с автоматическим выключателем. Проверка защиты модуля дифференциала производится специальной кнопкой «Тест» на корпусе.

Как работает дифференциальная машина?

В дифференциальной машине, как и в устройстве защитного отключения, в качестве датчика утечки тока используется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию к защищаемой электроустановке.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или никто не касается токоведущих частей установки. В этом случае нагрузки будут протекать по нулевому и фазному проводам равными токами. Эти токи в магнитопроводе трансформатора тока индуцируют противоположно направленные равные магнитные потоки. В результате ток вторичной обмотки равен нулю и чувствительный элемент — магнитоэлектрическая защелка не срабатывает.

При утечке, например, при случайном прикосновении человека к фазному проводу или нарушении изолирующих свойств диэлектрика, происходит баланс тока и магнитных потоков.

Во вторичной обмотке возникает электричество, которое приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

Основное отличие УЗО (его иногда называют дифрелем) от дифаавтомата заключается в расшифровке аббревиатуры и наименования устройств: УЗО — устройство защиты от отключения, дифавтомат — дифференциальное (т. е. в данном случае , многофункциональный) автоматический выключатель.

Технический принцип работы УЗО, дифавтомата

Защитное устройство (УЗО) — электротехническое устройство, в состав которого входит модуль обнаружения разности токов, протекающих через устройство. То есть, если эта разница не соответствует заданному значению, контакты разомкнутся. Для обеспечения этого процесса в состав УЗО включаются отдельные элементы, способные обнаруживать, измерять дифференциальный ток и «принимать решение» о размыкании контактов. Последнюю операцию выполняет разъединитель, не содержащий элементов защиты электрической цепи от коротких замыканий и перегрузок.

Дифавтомат — это, по сути, блок, в котором объединены УЗО и отключающее устройство. Автомат защищает электрическую цепь от утечки тока (как УЗО) и одновременно прерывает подачу электричества в случае короткого замыкания (КЗ) или перегрузок. Выполнение таких функций обеспечивается наличием в дифавтомате защиты от перегрева и перегрузок по току, что гарантирует защиту цепи и оборудования.

Отличие дифавтомата от УЗО

Функция защитного устройства — Отключение электрической цепи только в случае утечки тока, т.е. это просто включенное в сеть устройство, которое нуждается в защите. УЗО — это модуль, обнаруживающий утечку тока (например, при повреждении изоляции) и дающий команду силовому механизму отключить цепь. В то же время УЗО не может защитить сеть от перегрузок или коротких замыканий. Проще говоря, если в вашей проводке произойдет короткое замыкание или будут превышены все нормы нагрузки, все провода сгорят вместе с УЗО.

Дифференциальная машина представляет собой электрическую сборку, которая включает в себя как защиту от утечки тока, так и защиту от короткого замыкания, а также защиту от перегрузок. При этом дифавтомат защищает себя. Оба устройства можно отличить визуально. На дифреле есть обозначение большими буквами; например, «16А», что означает номинальный ток. Если на корпусе устройства перед большим числом стоит латинская буква, например, «С16», то перед вами дифавтомат («С» характеризует тип выпуска, рассчитанный на 16А). Если устройства имеют обозначения на русском языке, то «ВД» будет означать, что у вас есть УЗО, если же написано АВДТ, то это «автоматический выключатель дифференциального типа».

Устройство, предназначенное для отключения электропитания в сети при появлении в ней нарушений, которые могут привести к выходу из строя проводки и подключенного к ней оборудования, в электротехнике называется автоматическим выключателем (АВ). Это устройство принято называть проще – автомат. Одной из его разновидностей является устройство защитного отключения, обесточивающее линию при обнаружении утечки тока, тем самым предотвращая поражение людей электрическим током при прикосновении к кабелю. Особенность УЗО такова, что его нельзя установить без АВ, защищающего линию от короткого замыкания и перенапряжения. Чтобы не подключать на линию два защитных устройства, был создан дифференциальный автомат — устройство, совмещающее функции УЗО и автоматического выключателя.

Особенности и назначение дифавтомата

Если об обычных электрических машинах знают практически все, то, услышав слово «дифавтомат», многие спросят: «Что это?» Проще говоря, дифференциальный автоматический выключатель — это устройство защиты цепи, которое отключает питание в случае любой неисправности, которая может повредить линию или привести к поражению людей электрическим током.

Устройство состоит из нескольких основных частей:

• Пластиковый корпус, устойчивый к плавлению и огню.
• Один или два рычага подачи и отключения питания.
• Клеммы с маркировкой, к которым подключаются входящие и исходящие кабели.
• Кнопка «Тест», предназначена для проверки работоспособности устройства.

В последних моделях этих машин также установлен сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, почему устройство выключилось — из-за утечки тока или из-за перегрузки линии. Эта функция упрощает устранение неполадок.

Наглядно об устройстве дифавтомата на видео:

Автоматические выключатели дифференциального тока могут быть установлены как в однофазных, так и в трехфазных линиях. Предназначены для:

• Защита электрической сети от перегрузки по току, короткого замыкания и повышенного напряжения.
• Предотвратите утечку электричества, которая может привести к возгоранию или поражению электрическим током людей и домашних животных.

Выключатель дифференциального тока для внутренних линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают больше места в распределительном щите, так как с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

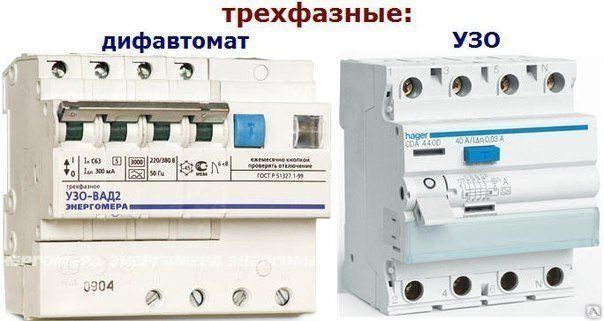

При взгляде на УЗО и дифференциал АВ видно, что они очень похожи по конструкции и размерам. Даже кнопка «Тест» доступна на обоих устройствах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным устройством и, как указано выше, не должно монтироваться в цепь без защитного автоматического выключателя. Дифавтомат совмещает в себе УЗО и АВ, поэтому не требует установки дополнительных устройств.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой — УЗО или АВДТ. Импортную технику можно отличить и по другим признакам. Например, номинальный ток устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее — например, 16А. Текущий рейтинг дифавтомата пишется иначе: впереди ставится латинская буква, соответствующая характеристикам встроенных расцепителей. За ним следует число, указывающее значение номинального тока, например, C16.

Работа дифференцированного АБ при утечке электрического тока

Защита от утечки обеспечивается реле, входящим в состав дифавтомата. При нормальных параметрах линии на нее воздействуют однородные магнитные потоки, и элемент не препятствует подаче тока к потребителям. При нарушении изолирующего слоя происходит утечка, в результате чего нарушается равномерность потоков, и реле вызывает срабатывание машины.

Защита от перегрузки и короткого замыкания

Теперь поговорим о том, как работает дифференциальный выключатель при возникновении короткого замыкания в цепи и при значительном повышении напряжения. В этих случаях его принцип работы подобен обычному автоматическому выключателю.

АВДТ имеет две версии, которые работают независимо друг от друга. Каждый из них предназначен для обесточивания сети при различных нарушениях.

На видео внутреннее устройство дифавтомата:

Защита от перегрузок линии обеспечивается тепловым расцепителем, роль которого выполняет пластина из двух металлов с разными коэффициентами расширения (биметаллическая).

При превышении напряжения в цепи номинального значения пластина начинает нагреваться, что приводит к ее изгибу в сторону отключающего элемента. Прикоснувшись к нему, она запускает АБ.

Сеть защищена от сверхтоковых коротких замыканий электромагнитным расцепителем, представляющим собой соленоид с сердечником. При резком увеличении силы тока, характерного для короткого замыкания, возникает электромагнитный импульс. Под его воздействием на доли секунды расцепитель вызывает срабатывание автоматического выключателя и прерывание подачи питания в линию.

После устранения проблемы устройство можно снова включить вручную. Однако следует помнить, что если параметры сети очень быстро пришли в норму после выключения AV, устройству следует дать немного времени для полного остывания. Если включить горячую машину, это негативно скажется на сроке ее службы.

Порядок установки

АВДТ монтируется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подключения кабелей. В бытовых однофазных линиях вводной проводник подключается к зажиму №1, а выходной – к зажиму №2. Подключение нейтрального провода производится к зажиму, обозначенному буквой Н. Вводные кабели подключаются к верхнему устройства, а выходные кабели вниз.

Вы можете подключить выходы к линии напрямую. Если параметры сети нестабильны или вы хотите обеспечить максимальный уровень защиты, вам следует установить дополнительные АБ.

Нулевые провода от автоматов должны быть подключены к изолированной нулевой шине. Во избежание выхода из строя устройства или его некорректной работы необходимо следить за тем, чтобы выходной нулевой кабель не соприкасался с другими проводниками или с корпусной частью электрощита.

Наглядно про подключение дифавтомата на видео:

Заземление АВДТ

Нулевой кабель заземлять только перед устройством дифференциальной защиты. Неправильное подключение приведет к отключению дифавтомата даже при приложении незначительной нагрузки.

Если несколько дифференциальных автоматов соединены параллельно, то нельзя менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине. Это также приведет к неисправности устройств.

Нулевой АВДТ должен быть подключен в паре со своей фазой. Его нельзя использовать в качестве нейтрального проводника для устройств с другой фазой источника.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует нагрузке сети.

Если машина оснащена индикатором неисправности, то причина срабатывания будет ясна сразу.
