Опис
Т142-80-12

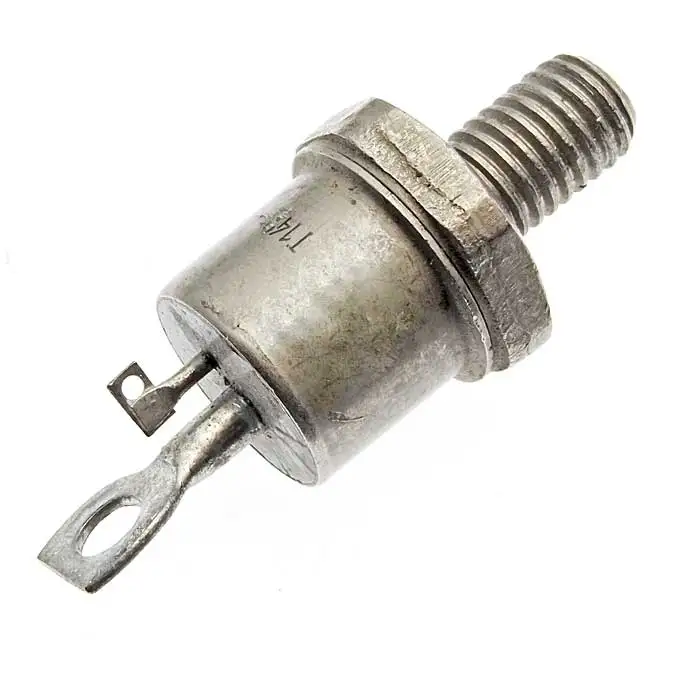

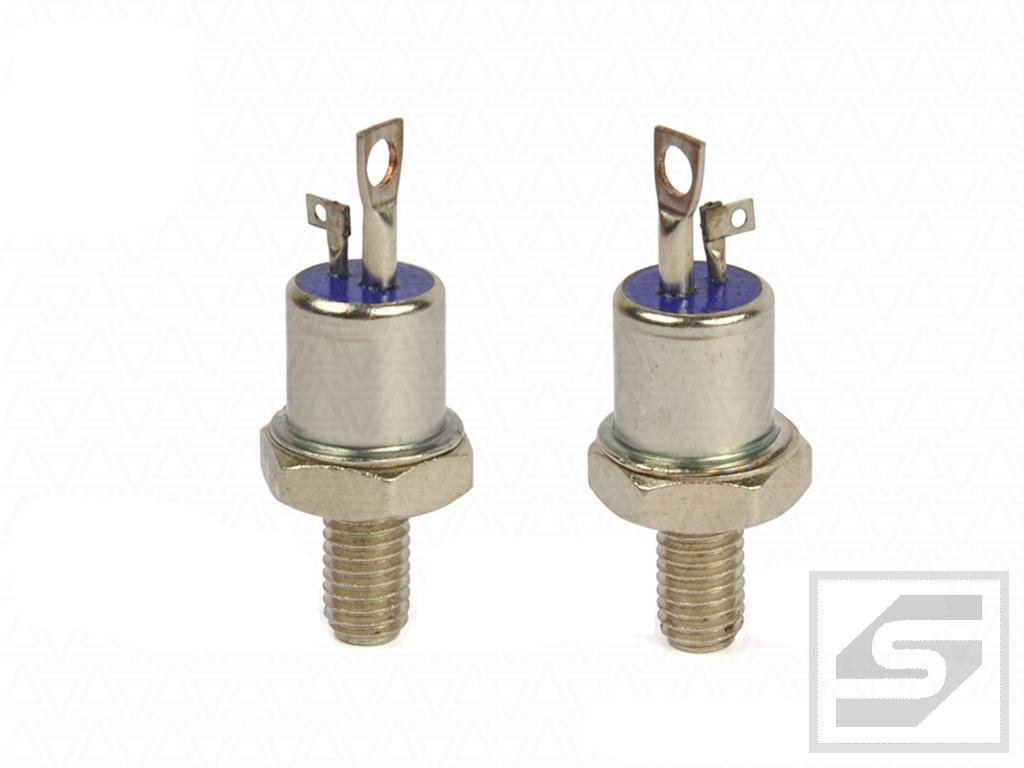

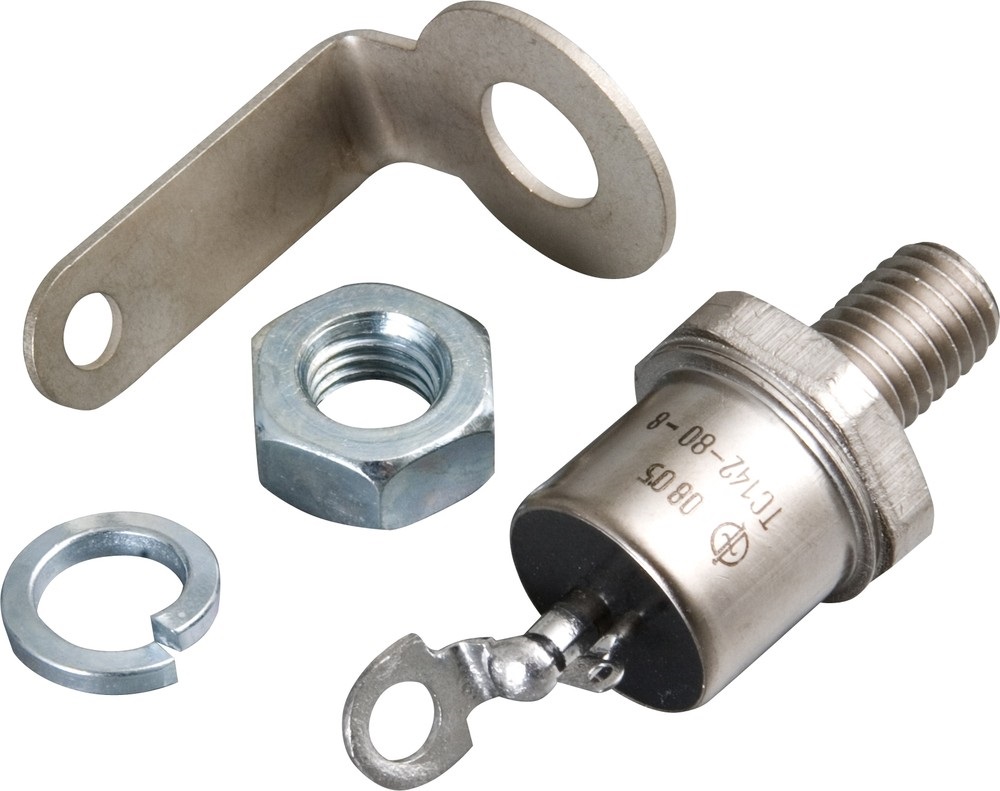

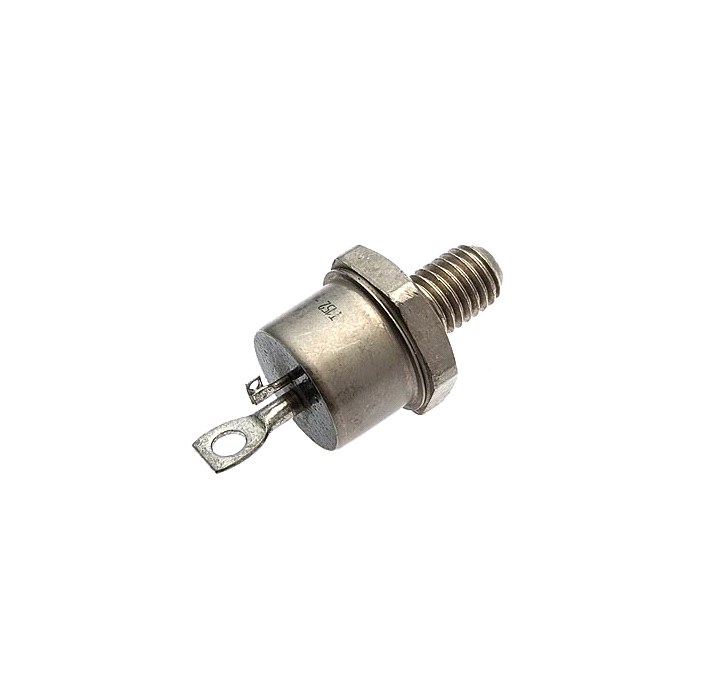

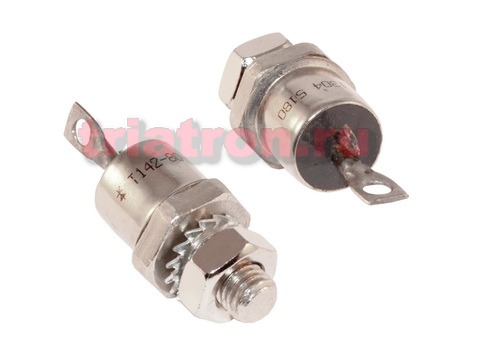

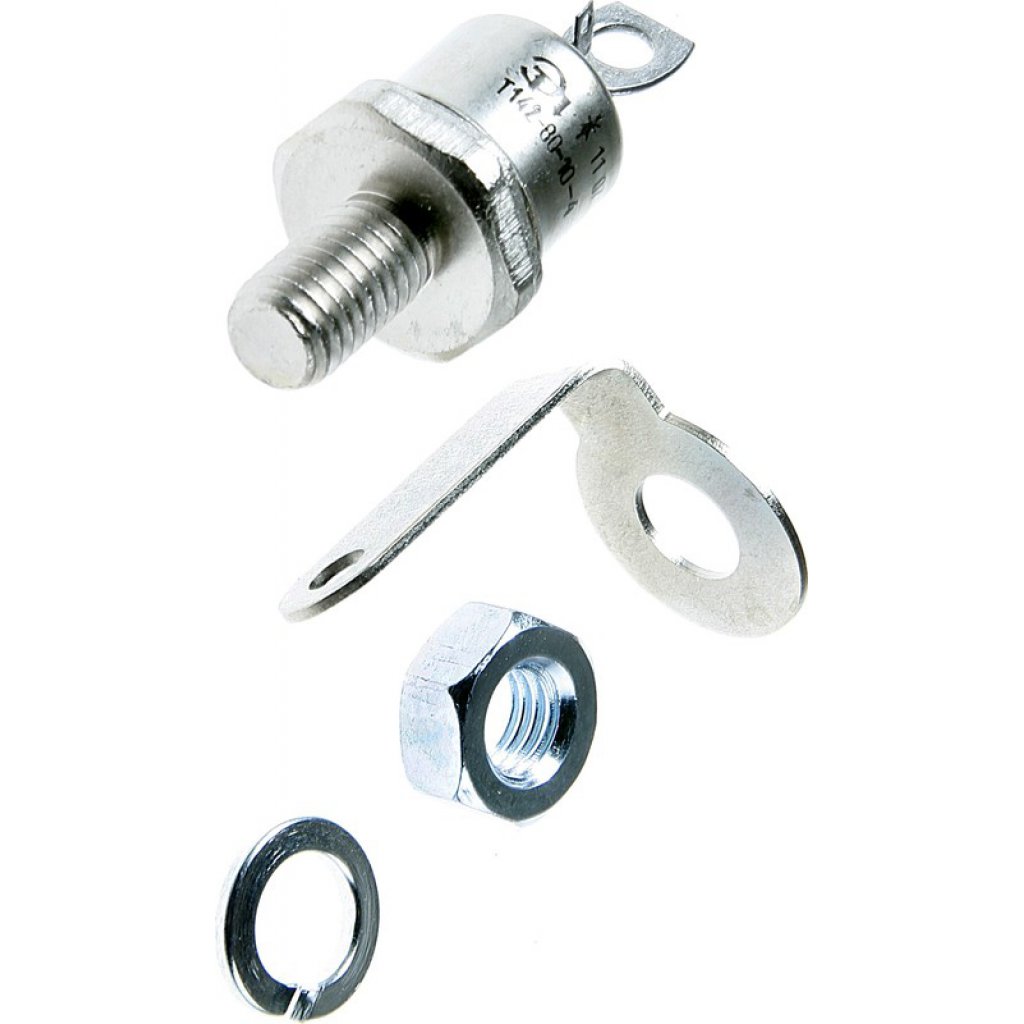

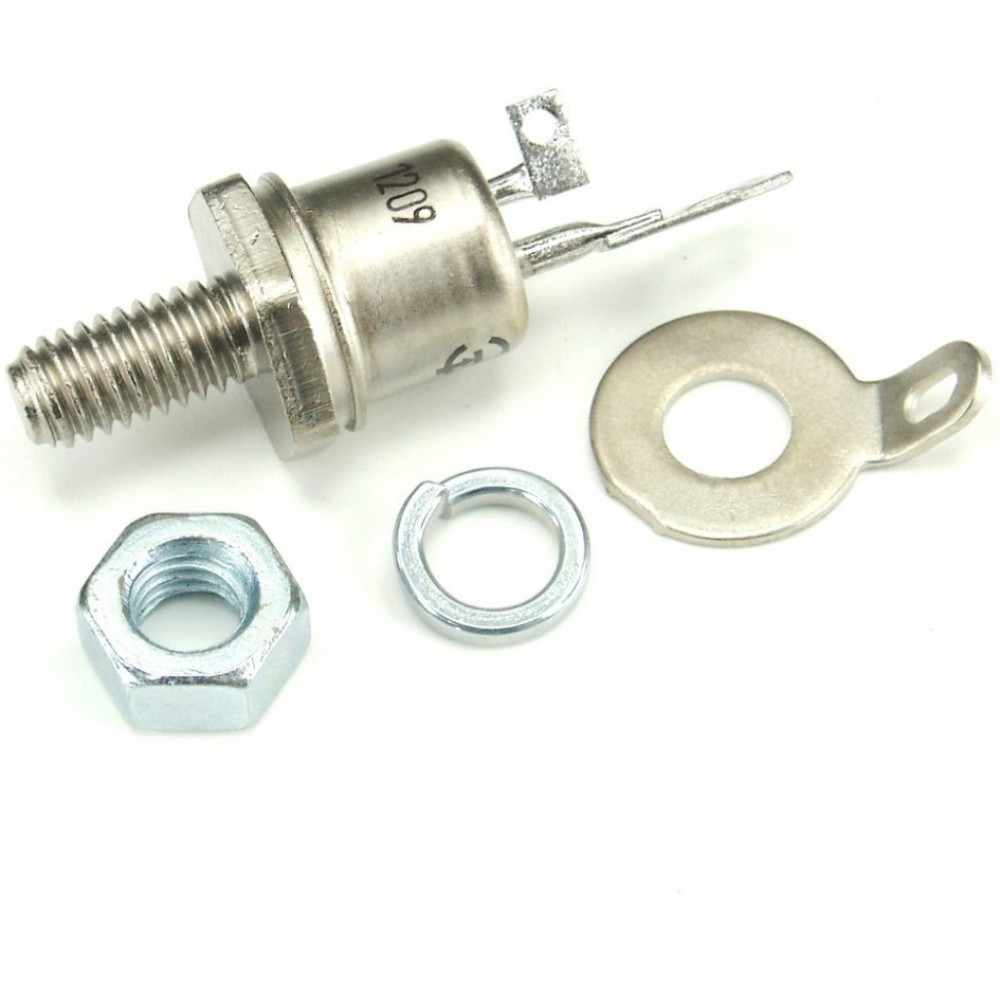

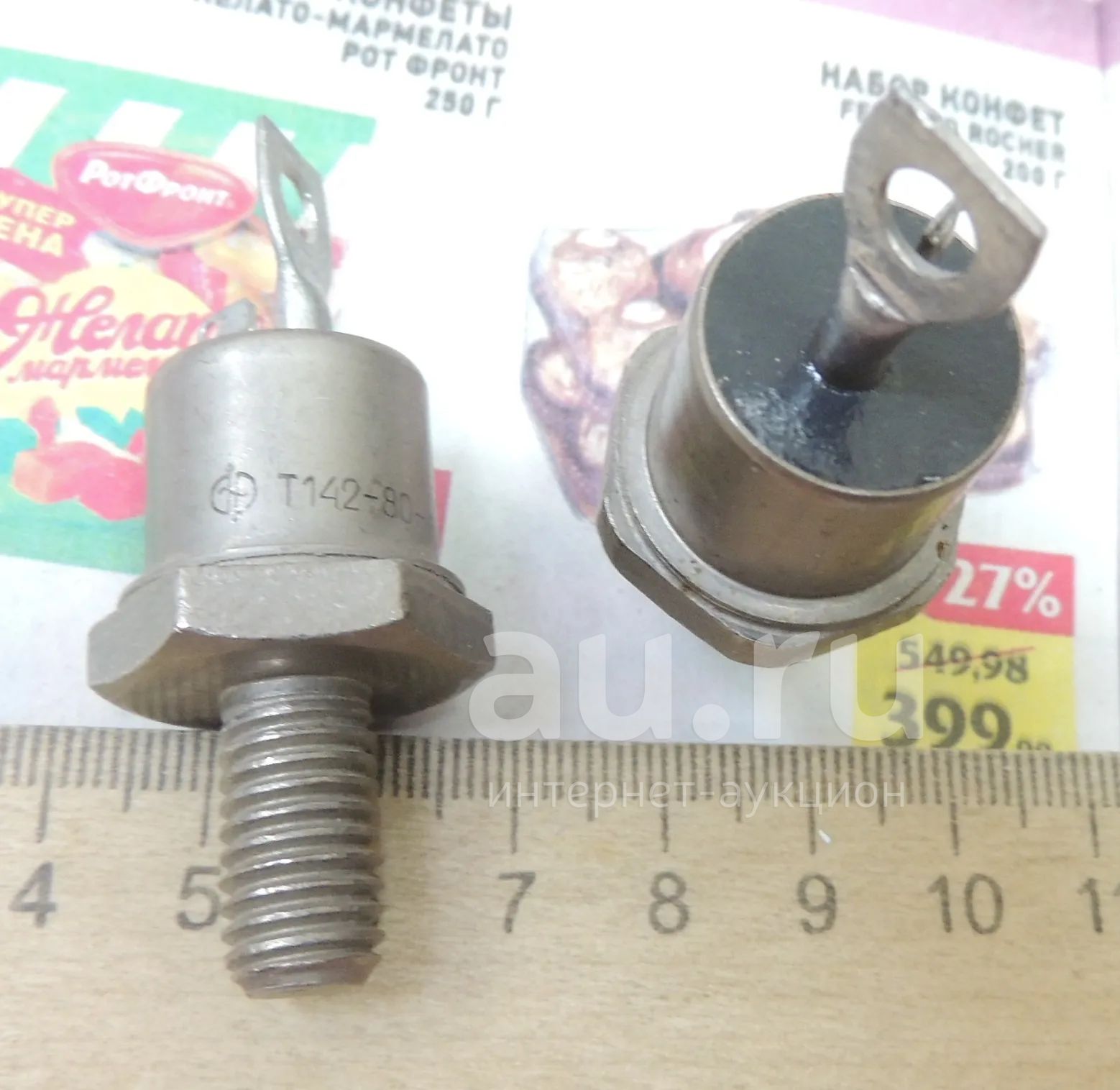

Тиристор низькочастотний штирового виконання.
Призначений для роботи в перетворювальних пристроях, у ланцюгах постійного та змінного струму різних силових установок.
Випускаються в металосткельному корпусі з жорстким виведенням.
Максимально допустимий середній прямий струм у відкритому стані — 80 А
Повторювана імпульсна напруга в закритому стані та повторювана імпульсна зворотна напруга — 1200 В
Охолодження повітряне природне або примусове.
Позначення типономіналу та полярність виводів наводяться на корпусі.

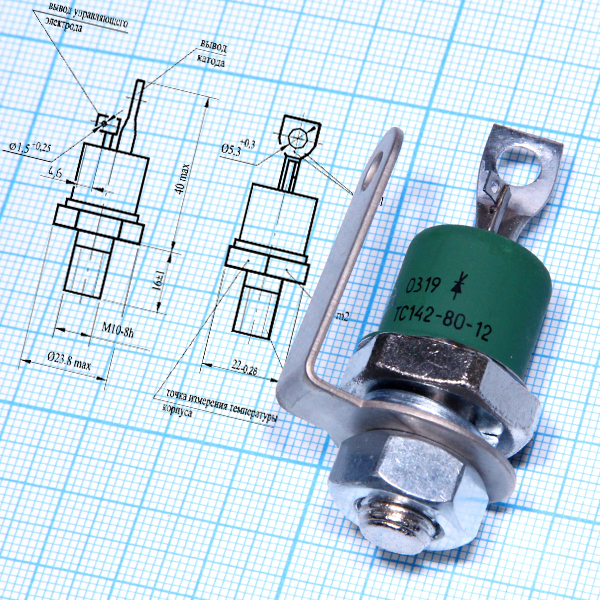

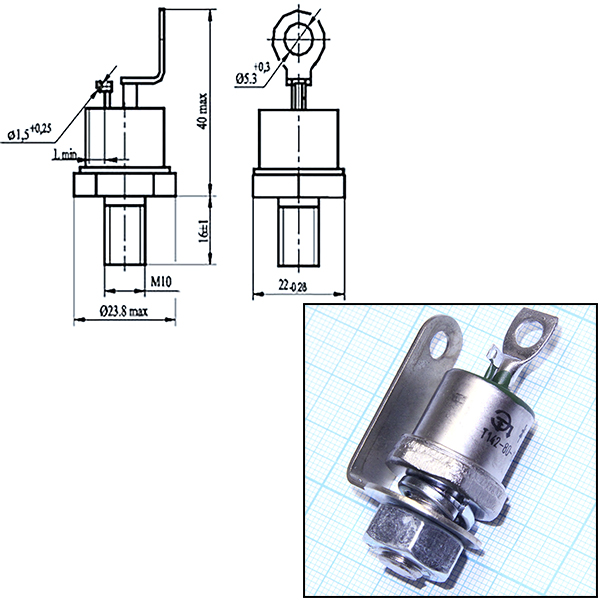

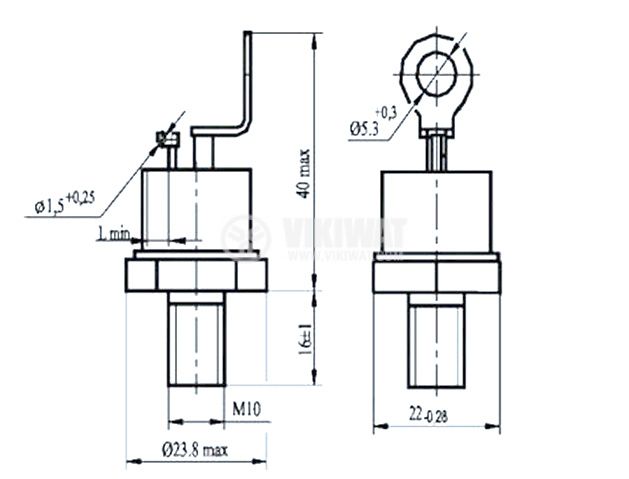

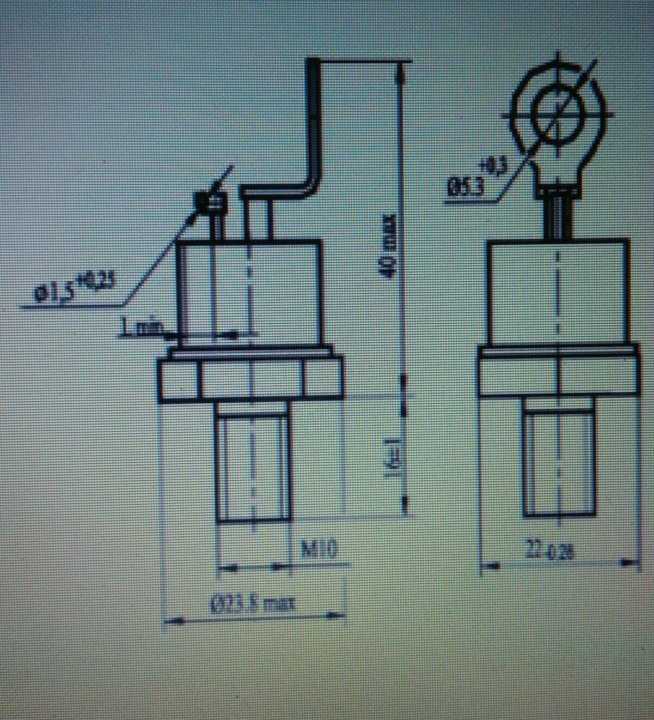

Габаритні розміри:
— загальна довжина — 56 мм
— довжина шпильки — 16 мм
— різь — М10
Маса тиристора не більш ніж 48 г.
Рекомендовані охолоджувачі: О141, О241, О541.
Структура умовного позначення:
Т142-80-12
Т — тиристор;
1 — порядковий номер модифікації конструкції;
4 — позначення діаметра корпусу за ГОСТ 20859.
1-89;
2 — позначення конструктивного виконання корпусу за ГОСТ 20859.1-89;
80 — максимально допустимий середній струм у відкритому стані, А;
12 — клас за повторюваною напругою.
Технічні характеристики тиристорів низькочастотних штирового виконання Т142-80:
| Найменування тиристора | Максимально допустимі значення параметрів за ТП=25 °C | Значення параметрів за Тп = 25 °C | Tj | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IT(AV) | UDRM/URRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tq | IDRM/IRRM | Rthjc | ||
| А | В | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | мА | °С/Вт | °С | |
| Т142-80-1 | 80 | 100 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60. ..+125 |
| Т142-80-2 | 80 | 200 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60…+125 |
| Т142-80-3 | 80 | 300 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60…+125 |
| Т142-80-4 | 80 | 400 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60…+125 |
| Т142-80-5 | 80 | 500 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60. ..+125 |
| Т142-80-6 | 80 | 600 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60…+125 |
| Т142-80-7 | 80 | 700 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 63…250 | 2,2 | 0,3 | -60…+125 | |
| Т142-80-8 | 80 | 800 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60…+125 |
| Т142-80-9 | 80 | 900 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60. ..+125 |
| Т142-80-10 | 80 | 1000 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60…+125 |
| Т142-80-11 | 80 | 1100 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60…+125 |
| Т142-80-12 | 80 | 1200 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60…+125 |
| Т142-80-13 | 80 | 1300 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60. ..+125 |
| Т142-80-14 | 80 | 1400 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60…+125 |
| Т142-80-15 | 80 | 1500 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60…+125 |
| Т142-80-16 | 80 | 1600 | 1650 | 2,6 | 50…1000 | 160 | 1,65 | 1 | 210 | 120 | 150 | 3 | 2 | 63…250 | 2,2 | 0,3 | -60…+125 |
Усоловні позначення електричних параметрів низькочастотних тиристорів:
• IT(AV) — Максимально допустимий середній струм у відкритому стані.
• UDRM — Максимальна імпульсна напруга, що повторюється, в закритому стані.
• URRM — Максимальна імпульсна зворотна напруга, що повторюється.
• ITSM — Ударний струм у відкритому стані.
• rT — Динамічний опір тиристора.
• (dVD/dt)crit — Критична швидкість наростання напруги в закритому стані.
• (diT/dt)crit — Критична швидкість наростання струму у відкритому стані.
• UTM — Імпульсна напруга у відкритому стані.
• UT(TO) — Порогова напруга тиристора.
• IL — Струм ввімкнення тиристора.
• IH — Струм утримання тиристора.
• IGT — Відмикальний постійний струм керування.
• td — Час затримки увімкнення.
• tq — Час вимкнення.
• IDRM — імпульсний струм, що повторюється, у закритому стані.
• IRRM — імпульсний зворотний струм, що повторюється.
• Rthjc — Тепловий опір перехід-корпус тиристора.
• Tj — Температура переходу тиристора.
