Диффавтоматы: виды выключателей нагрузки и для чего нужен ДИФ типа А? Назначение, номиналы и характеристики устройства

конструкция, принцип работы, технические параметры

Автоматические выключатели способны обеспечить безопасность проводки, поддерживая условия, влияющие на работоспособность приборов. Однако эти устройства не могут защитить людей и животных от поражения электротоком при случайном касании к токоведущим частям подключённого оборудования. Дифференциальный автомат сочетает в себе функции автоматического выключателя нагрузки и УЗО. Он чувствителен не только к перегрузкам, но и к току утечки, что позволяет применять его для защиты людей от опасного напряжения.

Отключение питания дифавтоматом происходит за доли секунды (менее 0,04 с) после изменения параметров дифференциальных токов. За это время человек, попавший под напряжение, не успевает получить серьёзную травму, находясь под защитой автомата. Так же быстро расцепитель срабатывает при возникновении условий, соответствующих короткому замыканию, либо в результате других аварийных ситуаций, угрожающих разрушением электропроводки.

Назначение

Дифференциальные автоматы разрабатывались с целью комплексной защиты от опасных напряжений:

• человека, случайно коснувшегося оголенного провода или других токоведущих элементов различных электрических приборов;
• электрооборудования и бытовых приборов от перегрузок и сверхтоков, возникающих при КЗ;
• электрической проводки, оказавшейся под перенапряжениями в локальных электрических сетях.

Благодаря компактным габаритам и удобным крепёжным приспособлениям, упрощающим монтаж в электрическом щитке, эти устройства активно применяются в домашних сетях, офисных и производственных помещениях. Современные дифференциальные автоматы обладают функциями защиты, которые есть как у автоматических выключателей, так и в УЗО.

Сегодня всё чаще дифференциальные автоматы устанавливаются для защиты электрооборудования и людей в однофазных сетях (рисунок 1), так и в цепях с трёхфазным питанием. При этом контакты дифавтомата защищены дугогасительными камерами, поэтому способны выдерживать многократные коммутации в диапазоне номинальных напряжений, поддерживаемых в однофазных и трехфазных сетях.

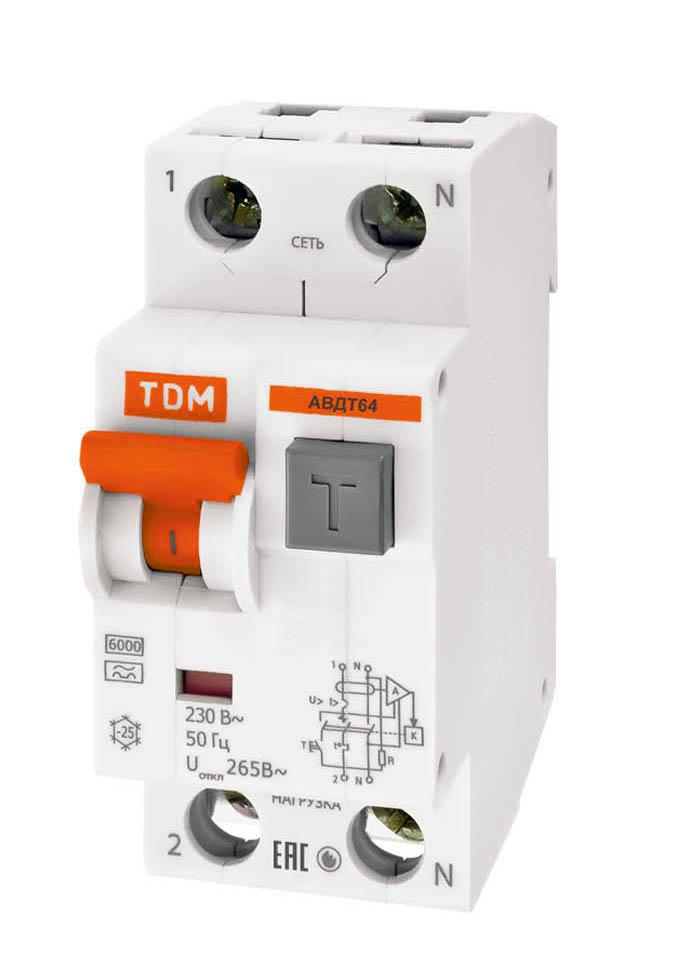

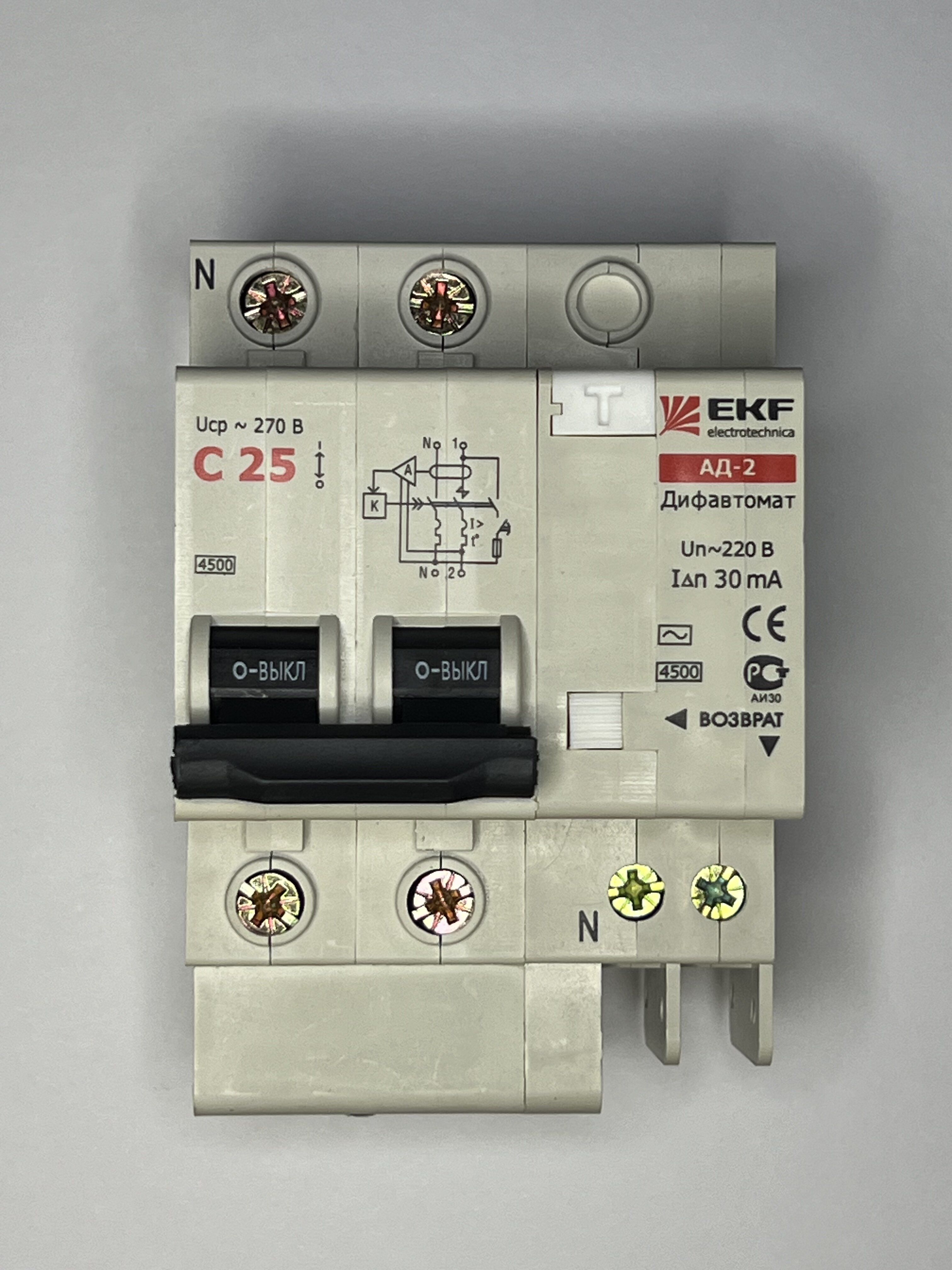

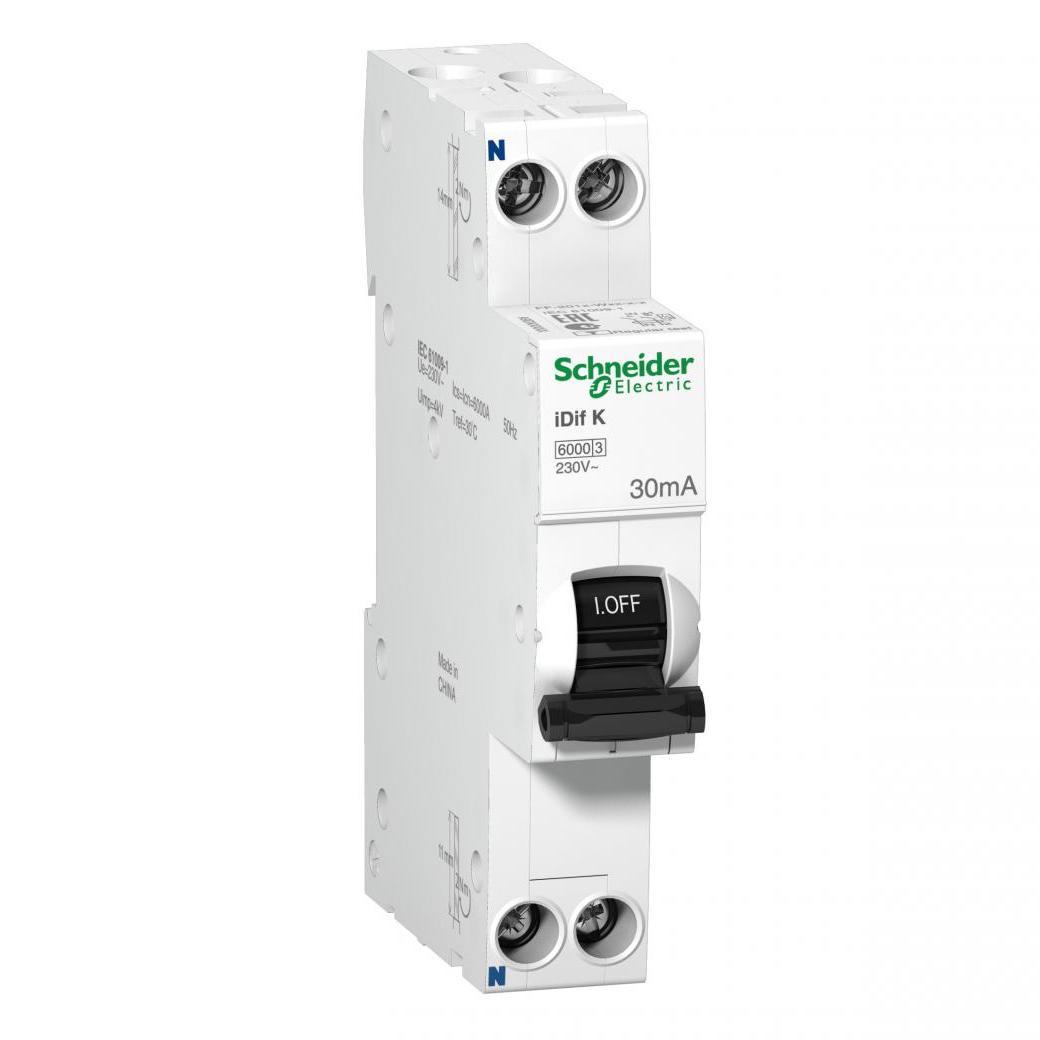

Рис. 1. Дифференциальный автомат для однофазной сети

Несмотря на многофункциональность данного электромеханического устройства, его не целесообразно устанавливать в сетях со старой электропроводкой. Дело в том, что в случае утечки электрического тока, имеющей место в цепях с изношенной изоляцией проводов, работа дифференциального автомата, будет сопровождаться частыми защитными отключениями. По той же причине не рекомендуется установка дифавтомата для защиты линий с подключенными компьютерами.

Конструкция и принцип работы

Конструктивно дифференциальный автомат сочетает в себе два устройства: автоматический выключатель и встроенный узел УЗО. Общий принцип построения дифференциального автомата прекрасно объясняет иллюстрация, показанная на рисунке 2. Обратите внимание на синюю кнопку «Тест». С её помощью в любое время можно проверить работоспособность автомата.

Дифференциальный автомат — что это такое?

Прибор, предназначенный для отключения электропитания в сети при появлении в ней нарушений, способных привести к выходу из строя проводки и подключенной к ней аппаратуры, в электрике называется автоматическим выключателем (АВ). Это устройство обычно называют проще – автоматом. Одной из его разновидностей является устройство защитного отключения, которое обесточивает линию при обнаружении утечки тока, тем самым предотвращая поражение людей электричеством при касании кабеля. Особенность УЗО такова, что его нельзя ставить без АВ, защищающего линию от КЗ и перенапряжения. Чтобы не подключать к линии два защитных прибора, был создан дифференциальный автомат – прибор, сочетающий в себе функции УЗО и автоматического выключателя.

Особенности и назначение дифавтомата

Если об обычных электрических автоматах известно практически всем, то, услышав слово «дифавтомат», многие спросят: «А это что такое?» Если говорить упрощенно, дифференциальный автоматический выключатель – это устройство защиты цепи, отключающее питание при любых неполадках, способных привести к повреждению лини или поражению людей током.

Аппарат состоит из нескольких основных частей:

• Пластиковый корпус, устойчивый к плавлению и возгоранию.
• Один или два рычага подачи и отключения питания.
• Маркированные клеммы, к которым подключаются входящие и выходящие кабели.
• Кнопка «Тест», предназначенная для проверки исправности прибора.

В последних моделях этих автоматов устанавливается также сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, из-за чего отключился прибор – из-за утечки тока или по причине перегрузки линии. Такая функция облегчает поиск неисправности.

Наглядно про устройство дифавтомата на видео:

Автоматические защитные выключатели дифференциального тока могут устанавливаться и в однофазных, и в трёхфазных линиях. Они предназначены для:

• Защиты электросети от сверхтоков КЗ и чрезмерного напряжения.
• Предотвращения утечки электротока, которая может привести к пожару или поражению электричеством людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают в распределительном щитке больше места, поскольку вместе с ними устанавливается блок дифференциальной защиты.

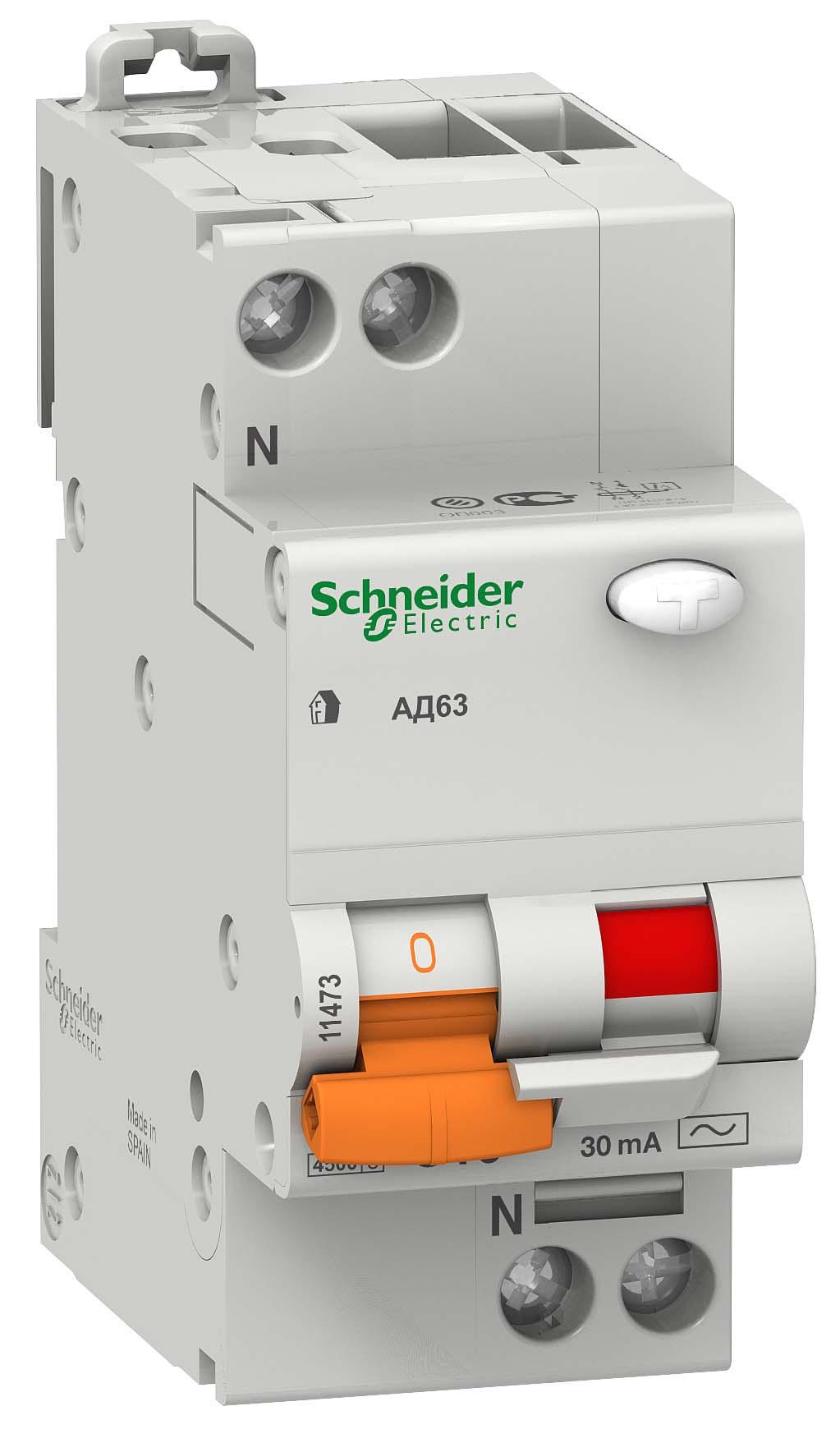

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.

Работа дифференцированного АВ при утечках электротока

Защита от утечек обеспечивается реле, входящим в состав дифавтомата. Когда параметры линии в норме, на него воздействуют равномерные магнитные потоки, и элемент не препятствует подаче тока к потребителям. При пробое изоляционного слоя возникает утечка, в результате которой нарушается равномерность потоков, и реле вызывает срабатывание автомата.

Защита от перегрузок и короткого замыкания

Теперь поговорим о том, как работает дифференциальный защитный автомат при возникновении в цепи короткого замыкания и при значительном росте напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

В составе АВДТ имеется два расцепителя, работающих независимо друг от друга. Каждый из них предназначен для обесточивания сети при появлении разных нарушений.

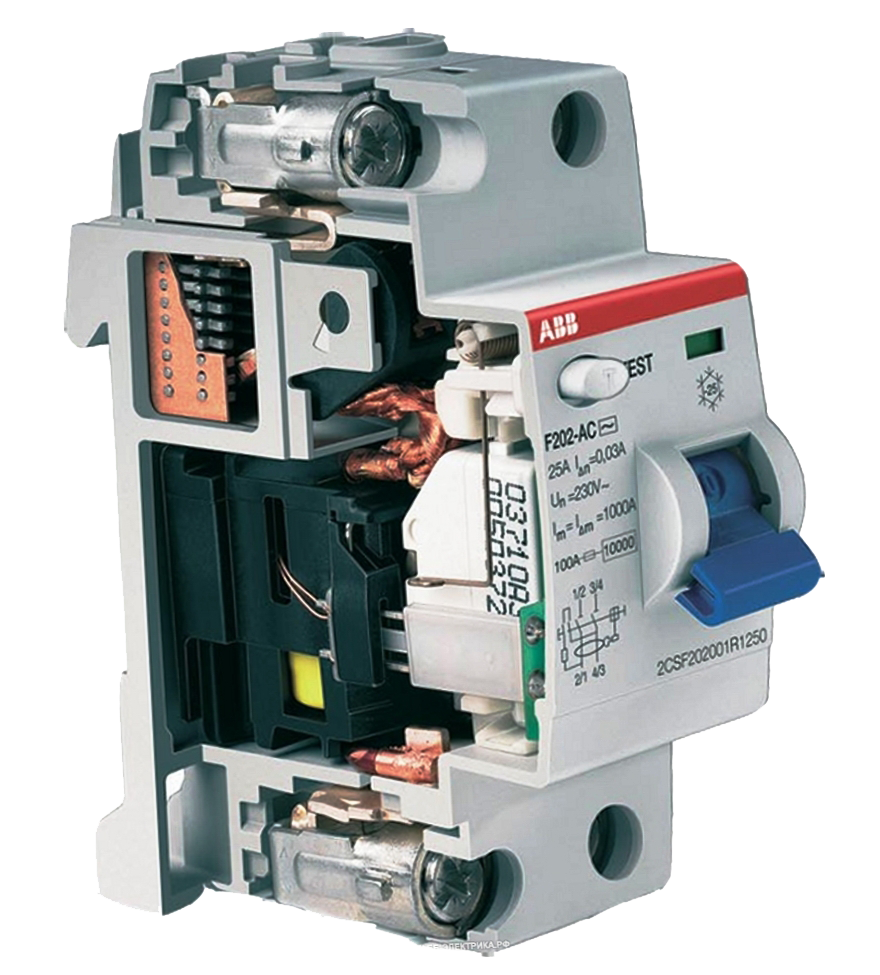

На видео внутреннее устройство дифавтомата:

Защиту от перегрузок линии обеспечивает тепловой расцепитель, роль которого выполняет пластина из двух металлов с разным коэффициентом расширения (биметаллическая).

Когда напряжение в цепи превышает величину номинального, пластинка начинает нагреваться, что приводит к ее изгибанию в сторону отключающего элемента. Касаясь его, она вызывает срабатывание АВ.

От сверхтоков короткого замыкания сеть защищена электромагнитным расцепителем, который представляет собой соленоид с сердечником. При резком росте силы тока, свойственной КЗ, возникает электромагнитный импульс.

Под его воздействием в течение долей секунды расцепитель вызывает срабатывание выключателя и прекращение подачи электроэнергии в линию.

Когда неисправность будет устранена, прибор можно снова включить вручную. Следует, однако, помнить, что если параметры сети после отключения АВ нормализовались очень быстро, устройству нужно дать немного времени на полное остывание. Если включать нагретый аппарат, это отрицательно повлияет на срок его службы.

Порядок установки

Монтаж АВДТ осуществляется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подсоединения кабелей. В бытовых однофазных линиях входной проводник подключается к клемме под номером 1, а выходной вставляется в зажим под номером 2. Подключение нулевого провода производится к клемме, обозначенной буквой N. Входные кабели подсоединяются к верхней части прибора, а выходные – к нижней.

Подключать выходы к линии можно напрямую. Если же параметры сети не отличаются стабильностью, или вы хотите обеспечить максимально высокий уровень защиты, следует установить дополнительные АВ.

Нулевые провода от автоматов должны подсоединяться к изолированной нулевой шине. Во избежание выхода устройства из строя или его некорректной работы нужно проследить, чтобы выходной нулевой кабель не контактировал с другими проводниками или с корпусной частью электрического щита.

Наглядно про подключение дифавтомата на видео:

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Заключение

В этом материале мы рассказали о том, что такое дифавтомат, для чего он нужен и по какому принципу работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим тщательно изучите порядок монтажа, а во время работы строго соблюдайте технику безопасности.

Характеристики, схема подключения дифавтоматов

Купить Дифавтоматы

Характеристики дифавтоматов
Установка дифавтомата
Подключение дифавтомата
Дифавтомат схема подключения

Характеристики дифавтоматов

Основными характеристиками этих электротехнических устройств является:

1. Номинальный рабочий ток, (А)- ток при котором прибор может оставаться включённым длительное время.
2. Быстродействие (M/с)- время срабатывания аварийного срабатывания электромагнитного расцепителя.
3. Номинальное напряжение (В)- ток, при котором устройство способно работать длительное время.
4. Уставка по токовой утечке (мA)- ток отключения схемы, обозначается значком «дельта» с числом соответствующим току утечки.
5. Тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

• «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
• «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую тока;
• «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Также устройства защиты могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты, обзначаетса аббревиатурой «S».

АВДТ — автоматические выключатели дифференциального тока, это устройства, включающие в себя и автоматический выключатель, и УЗО, объединенные в одном корпусе. Дифавтоматы обладают высоким быстродействием срабатывания, защищают от поражения электрическим током в случаях соприкосновения с токопроводящими частями или с электрооборудованием, части которого, вследствие повреждения изоляционного слоя, оказались под напряжением.
Также дифференциальные выключатели применяются для отключения участков электрической сети, которые подверглись повреждениям в случаях коротких замыканий или механических воздействий.

АВДТ оснащены системой размыкания при касании токоведущих частей, которая обесточивает находящуюся ниже по цепи систему при нарушении изоляции или случайном контакте человеком находящихся под напряжением элементов. B этих случаях ток через один из проводников питания на землю через тело человека или поврежденную изоляцию, превышающий порог срабатывания, будет вызывать отключение цепи. Очевидно, что таким образом будут защищены только те электроустановки, которые находятся ниже по цепи.

Дифавтоматы с порогом срабатывания IΔn=30мA защищают пользователя от случайного контакта с фазным проводом или другими токоведущими элементами цепи.
Следует помнить, что когда защита от контакта осуществляется с использованием устройств защитного отключения, средний провод (нейтраль) должен быть изолирован так же как и фазный и не должен соединяться с землей ниже по цепи чем само устройство или с нейтральным проводом другой цепи.

Устройства защитного отключения с защитой от перегрузки обеспечивают:

• защиту от поражения электрическим током путем контроля разностных токов
• защиту от перегрузки
• защиту от короткого замыкания
• противопожарную безопасность

Уровень защиты данных автоматов должен быть следующим (CEI EN 60529):

• IPXXB/IP2X с лицевой стороны: при наружном монтаже пространство вокруг клемм должно быть закрыто крышкой.
• IPXXD/IP4X для монтажа в соответствующих держателях или панелях .
• При установке в промышленных помещениях и при наличии особенностей в окружающей среде соответствующий уровень защиты IP должен обеспечиваться за счет установки в корпусах, отвечающих стандарту CEI 64-8/IEC 364.

Примечание: Устройство защитного отключения АВДТ не устраняе

Как правильно выбрать электрический дифавтомат: какой лучше

Существуют разные способы защиты при использовании электрических сетей. Чтобы защитить энергосеть от возгорания, применяется автоматический выключатель, а для защиты живого организма от негативного воздействия тока — устройство защитного отключения (УЗО). Объединение выключателя и УЗО в одном устройстве получило название дифференциальный автомат (дифавтомат).

Принцип работы и конструкция

Дифференциальный автомат обеспечивает защиту электрической проводки на объекте и от короткого замыкания, и от перегрузки, а также и от дифференциальных токов. Установив вместо начального автомата дифавтомат, можно практически обезопасить и себя, и электропроводку в доме.

При изготовлении корпуса дифавтоматов используется диэлектрический материал. Конструктивно они выглядят похоже на УЗО или автоматический выключатель, только имеют большие размеры. Снизу присутствует защёлка для установки на DIN-рейку.

Дифференциальный автомат — это устройство, способное работать в режиме УЗО или как обычный автоматический выключатель. Для подключения устройства к электрической сети необходимо взвести управляющий переключатель в положение «включено». Устройство имеет клеммы под зажим, предназначенные для подключения входной и выходной линий.

Дифавтомат состоит из двух частей. Первая часть, защитная, не что иное как модуль дифференциальной защиты. Главная его задача — проведение анализа тока утечки (дифференциальный ток). Вторая часть, выключатель, используется для механического разрыва линии электропередачи, при появлении нештатных ситуаций. Рассмотрим принцип работы на примере дифференциального автомата АВВ.

Защитная часть работает по принципу УЗО. Главным элементом является трансформатор, он состоит из тороидального сердечника с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке своё переменное магнитное поле, магнитные потоки которых равны по величине, но различны по направлению. В результате чего результирующий магнитный поток в сердечнике равен нулю.

Если где-то на электрической линии происходит нарушение изоляционного слоя или корпус оборудования находится под разностью потенциалов, в этих местах при касании происходит утечка тока. В результате нарушается уравновешенность магнитных потоков и под воздействием поля во вторичной обмотке наводится электродвижущая сила (ЭДС). При появлении ЭДС возникает ток, воздействующий на реле, подключённое к силовым контактам.

Для проверки этой части устройства на лицевую поверхность выводится кнопка, которая имитирует появление тока утечки. Обычно она маркируется как «Тест». Если её нажать, электрическая цепь разорвётся. Производители рекомендуют проводить проверку устройства не реже одного раза в месяц.

Вторая часть работает следующим образом. Ток подводится к катушке соленоида, а с неё на биметаллическую пластину. Пластина имеет вид полоски из двух спрессованных металлов с отличающимися коэффициентами теплового линейного расширения. Пластина и соленоид называются расцепителями. Существует два условия, при которых автоматический выключатель рассоединит электрическую цепь: перегрузка и короткое замыкание.

В режиме перегрузки выключение происходит с помощью биметаллической пластинки, способной изгибаться под действием тепла. При возрастании потребляемой мощности растёт ток. В результате пластинка нагревается, меняет форму и разрывает контакт. Соответственно, разрывается и электрическая цепь. Величина тока, при котором пластина разрывает контакт, настраивается на заводе изготовителе.

В режиме короткого замыкания используется принцип соленоида. При увеличении магнитного поля приводится в движение соленоид, который и разрывает электрическую цепь. Для рассевания искры, которая возникает при разрыве цепи, в конструкции используется дугогасящая камера. Рассеивающая её на параллельно стоящих в ней пластинах.

Таким образом можно отметить основные части конструкции:

• токовые клеммы;
• расцепитель:
• рычаг управления;
• регулировочный винт расцепителя;
• дугогасящая камера;
• магнитоэлектрические реле;
• дифференциальный трансформатор.

Устройство защитного отключения выпускается либо электромеханическое, либо электронное. Отличие их в том, что первый тип не требует дополнительного питания, так как ток для срабатывания реле берётся из промышленной сети. Трансформатор для получения требуемой величины силы тока делается большим, соответственно и сам автомат имеет крупнее габариты, чем электронный. Электронные устройства дополняются усилителем для сигнала, регистрируемый ток утечки, проходя через него, увеличивает своё значение.

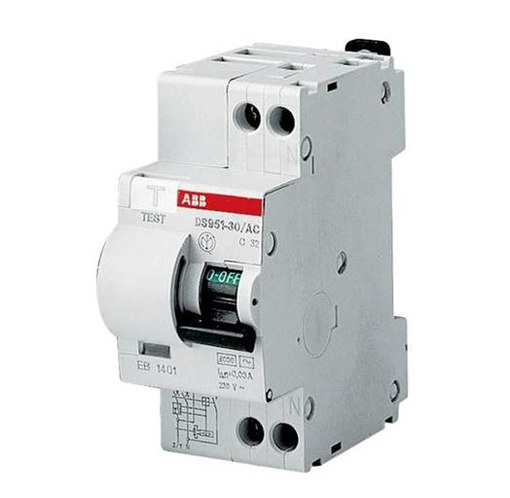

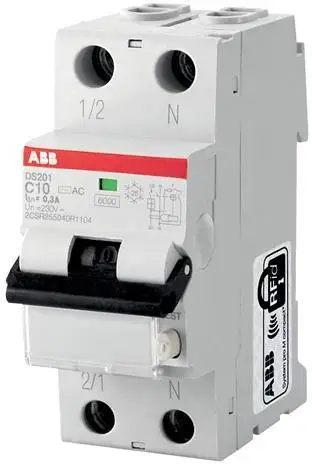

Такой конструктив характерен не только для дифавтомата abb, но и для других производителей.

Технические характеристики

Можно выделить следующие технические характеристики автоматов:

1. Рабочий ток. Значение силы тока, который, протекая через дифавтомат, не вызывает его срабатывания.
2. Временно-токовая характеристика. Обозначает соотношение действительной силы тока, пропускаемого через автомат, к его номинальному значению. Характеризует степень чувствительности срабатывания автомата.
3. Выключающий рабочий ток утечки. Выпускаются номиналами 10 mA, 30 mA, 100 mA, 300 mA, 500 mA.
4. Рабочее напряжение. Существуют устройства, используемые для работы в электрической сети 220 и 380 вольт.
5. Отключающая способность. Пороговое значение тока короткого замыкания. Величина тока которую устройство отключает без последствий для своих компонентов. Маркируется на лицевой стороне в прямоугольнике, имеет значения 3000 A, 4500 A, 6000 A, 10 000 А.
6. Класс токоограничения. Значение определяется скоростью реакции устройства на появление нештатной ситуации. Классификация происходит по трём классам, с 1 по 3. На приборе отмечается в середине квадрата цифрой, соответствующей классу.
7. Тип управления дифзащиты. Бывает электромеханическое или электронное.
8. Тип дифференциальной защиты. Зависит, с каким типом тока утечки работает автомат. Тип A. C. работает при синусоидальном сигнале. Тип A при синусоидальном и постоянном сигнале.
9. Количество полюсов. Каждый полюс — это вход для линии электропередачи. Количество зависит от типа сети. Выпускаются устройства с количеством полюсов от двух до четырёх.
10. Температурный диапазон. Чаще всего используется от -25 до +40 C. На корпусе устройства обозначается снежинкой.

Подключение автомата

Подключение устройства происходит в разрыв электрической сети, путём зажатия электрических проводов в специальных клеммах устройства. Обычно само устройство устанавливается в щитке на DIN-рейку. При этом нужно понимать, что к устройству подключается только нейтральный и фазовый провод лишь того ответвления, которое защищается. Например, нельзя объединять нейтральные провода различных цепей.

Вот как выглядит рекомендация по подключению фирмы abb:

1. Дифференциальный автомат устанавливается выше линии электросети, на DIN-рейку, c возможностью свободного доступа к нему.
2. Провода коммутируются последовательно. Кабели разных цепей соединять запрещено. В случае такого подсоединения селективная схема работать не будет.
3. Металлические выводы заземлить.
4. После выполнения монтажа проверить работоспособность нажатием контрольной кнопки.

Отличие селективной схемы подключения от неселективной схемы в том, что при нарушениях в работе отключается только аварийная цепь, а другие остаются в функциональном состоянии. Маркируются селективные устройства буквой S.

Например, селективная система подключения — это один селективный дифавтомат для общей группы из трёх устройств и три дифавтомата на различное оборудование. Если произойдёт авария на любом одном устройстве, то сработает только его защита, а остальные два прибора продолжат работать. В то время как при использовании неселективного автомата выключатся все устройства.

Критерии выбора дифавтомата

Перед покупкой устройства необходимо определиться с его назначением. По номинальному току утечки для розеток и осветительных электросетей применяются дифавтоматы с номиналом 10−30 mA. Если сети объединены в группы, то используются на 30 mA, а для отдельных розеток на 10 mA. Дифавтомат, устанавливаемый на входе выбирается в диапазоне 100−300 mA.

Чтоб подобрать из всех разновидностей дифавтомат, который будет служить долго и качественно, нужно рассчитать суммарную мощность нагрузки, которую планируется к нему подключить.

Например, для подключения домашней электрической линии, к которой подключена стиральная машинка с мощностью 700 Вт и бойлер на 1,8 кВт, потребуется устройство с током (700 ватт + 1800 ватт) / 220 вольт = 12 ампер. Из модельного ряда устройств подойдёт автомат с номинальным током 16 А. При выборе необходимо обратить внимание на маркировку.

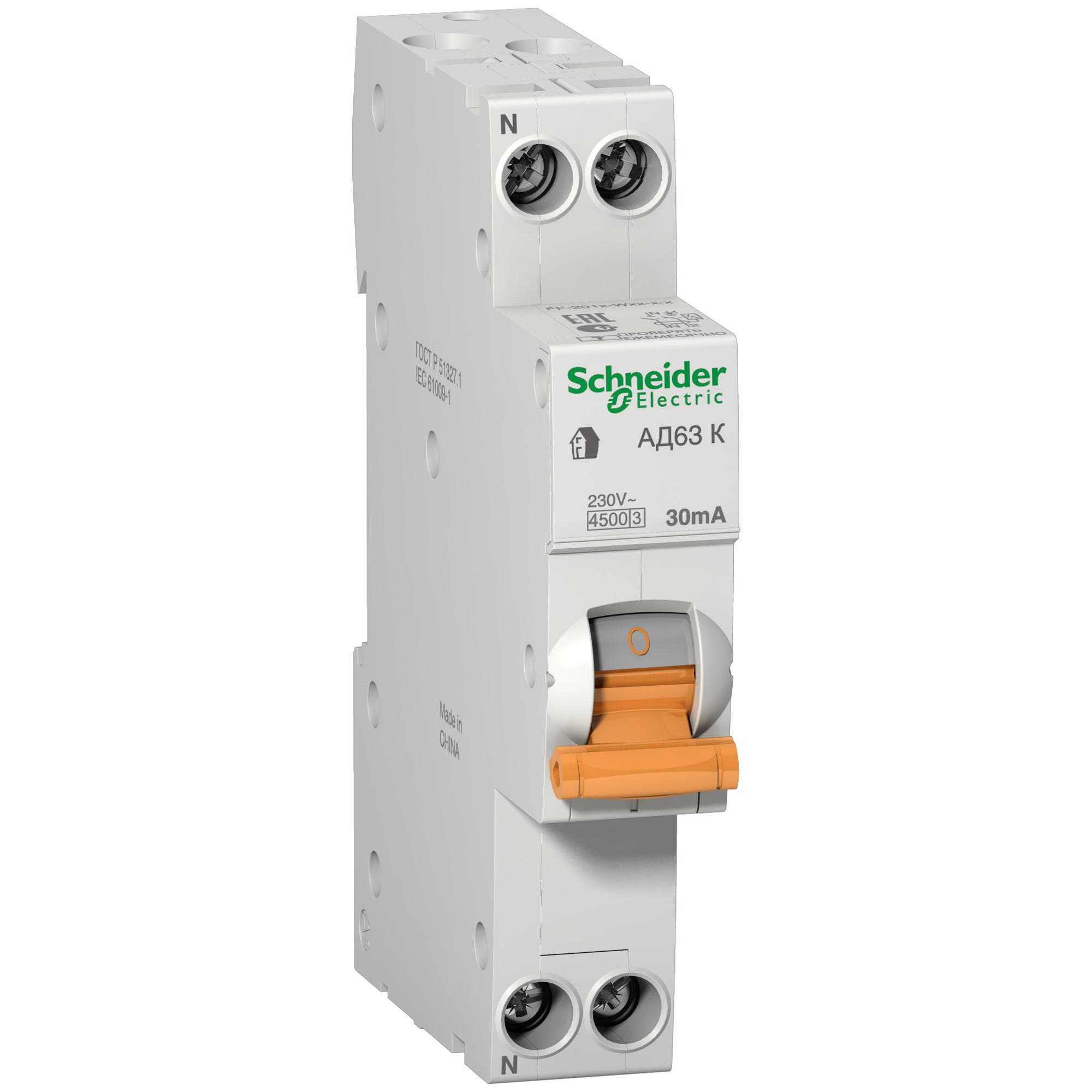

Примеры обозначений

Расположение значков на лицевой панели зависит от производителя, но основные данные указываются однотипно. Строгого указания в надписях нет, поэтому в прайс-листах или каталогах, можно встретить разное обозначение. Вот так обозначает свои модели дифференциального автомата шведско-швейцарская компания АББ, специализирующаяся в области электроники: AC-C 2P 40A/30 ma тип 6M:

• AC-C — автомат селективный.
• 2P — однофазный двухполюсный автомат.
• 40 A — максимальный ток 40 ампер.
• 30 mA — чувствительность тока утечки величиной в 30 mA.
• 6M — типовой размер. Имеется крепление под DIN-рейку.

А вот как обозначает популярная немецкая фирма Хагер: Дифференциальный автоматический выключатель 1+N, 40A, 30 mA, С, 6 КА, A, 2 м AD990J:

• 1+N — однофазный дифавтомат, двухполюсный.
• 40 А — рабочая нагрузка.
• 30 мА — рабочий ток утечки.
• С — характеристика отключения.
• 6 кА — максимальная отключающая способность.
• А — чувствительность к синусоидальному и пульсирующему постоянному току.
• 2 м — количество мест, занимаемое на din-рейке в щите.
• AD990J — номенклатурный номер.

Цена дифференциального устройства зависит от производителя и рабочих характеристик. Чем значения показателей выше, тем дороже будет стоить автомат.

При покупке требуется различать УЗО от дифавтомата, так как их внешний вид схож. Внешние способы отличия в следующем:

• Название устройства. К сожалению, не все производители указывают название, но большинство отмечают его на лицевой стороне устройства или боковых гранях.
• Маркировка. Когда на устройстве обозначен один лишь номинальный ток, то это УЗО, а если вместе с величиной тока указан и тип характеристики, то это дифференциальный автомат, например, С16. Другой метод отличить устройство защитного отключения от дифавтомата — внимательно изучить надписи на корпусе прибора.
• На устройстве должна быть указана схема коммутации. Если на схеме присутствуют обмотки электромагнитного и теплового расцепителей, то это дифавтомат.

Какой тип работы лучше

Ответить на вопрос о том, какой лучше выбрать тип электронный или механический, довольно сложно. Преимущества электронного дифавтомата — цена, размеры и более точная чувствительность. Электромеханическое устройство отличается надёжностью и простотой конструкции. Но самый большой недостаток электронных автоматов в том, что если не будет питания, он не сработает.

Кажется, что если нет напряжения, то и его работа не нужна, но это в корне не так. В случае отгорания нулевого провода, света не будет, но опасное напряжение сохранится. В таком случае при утечке тока механический дифавтомат сработает, а электронный — нет. При этом электронный дифавтомат подвержен влиянию перепадов напряжения в сети и может выйти из строя.

На рынке присутствуют модели как отечественных, европейских, так и азиатских производителей. Но в первую очередь нужно обращать внимание на известные бренды, такие как ABB, Schneider Electric, Siemens, Hager. Продукция этих изготовителей всегда имеет сертификат качества и привлекательный гарантийный срок.

Типы дифференциальных автоматов

Дифавтомат представляет собой устройство, в котором одновременно сочетаются функции автоматического выключателя и УЗО. На рынке представлены различные типы дифференциальных автоматов, предназначенных для защиты человека от поражений электрическим током и защиты электрической сети от коротких замыканий и перегрузок.

Принцип работы устройства

Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Преобразовав его в механическое воздействие, осуществляется сброс выключателя.

Дифференциальный автомат оборудован двумя системами разрыва цепи:

• Электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания.
• Тепловой — срабатывает в при возникновения перегрузки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки, и автомат, если он исправен, должен отключиться.

В дифавтомате, как и в УЗО, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к ней никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

Принцип работы дифавтомата

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляции провода, происходит нарушение баланса тока и магнитных потоков. Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, разъединяющий цепь.

Типы и характеристики дифавтоматов

Основные технические характеристики дифференциальных автоматов такие же, как и у автоматов и УЗО:

• Номинальный ток In – ток в амперах, который аппарат может проводить длительное время (6, 10, 16, 20, 25, 32, 40, 50, 63 А).
• Номинальный ток — максимально возможный ток, который способна пропустить контактная система прибора без его повреждения. Эта же величина используется для расчетов других характеристик устройства.
• Временно-токовая характеристика В, С или D, указывается перед значением номинального тока.
• Номинальный отключающий дифференциальный ток (уставка по току утечки) IΔn = 10, 30, 100, 300, 500 мА.
• Номинальное напряжение, напряжение при котором аппарат работает в нормальных условиях. 220В для однофазной сети и 380В для трехфазной электросети.
• Тип (класс) модуля дифференциальной защиты. Тип АС – реагируют на синусоидальный переменный ток утечки, обозначаются значком в виде синусоиды. Тип А — реагируют на синусоидальный переменный и пульсирующий постоянный токи утечки.
• Номинальная отключающая способность – максимальный ток короткого замыкания, который дифавтомат способен отключить и остаться в работоспособном состоянии. Указывается на передней панели в прямоугольнике в амперах(3000, 4500, 6000, 10 000 А).
• Класс токоограничения. Он определяется временем с момента начала размыкания силовых контактов до момента полного гашения электрической дуги в дугогасительной камере. Существует три класса — 1, 2, 3. Информация о них указывается в квадрате на передней панели.
• Тип встроенного модуля дифференциальной защиты по конструктивному исполнению — электромеханическое или электронное.

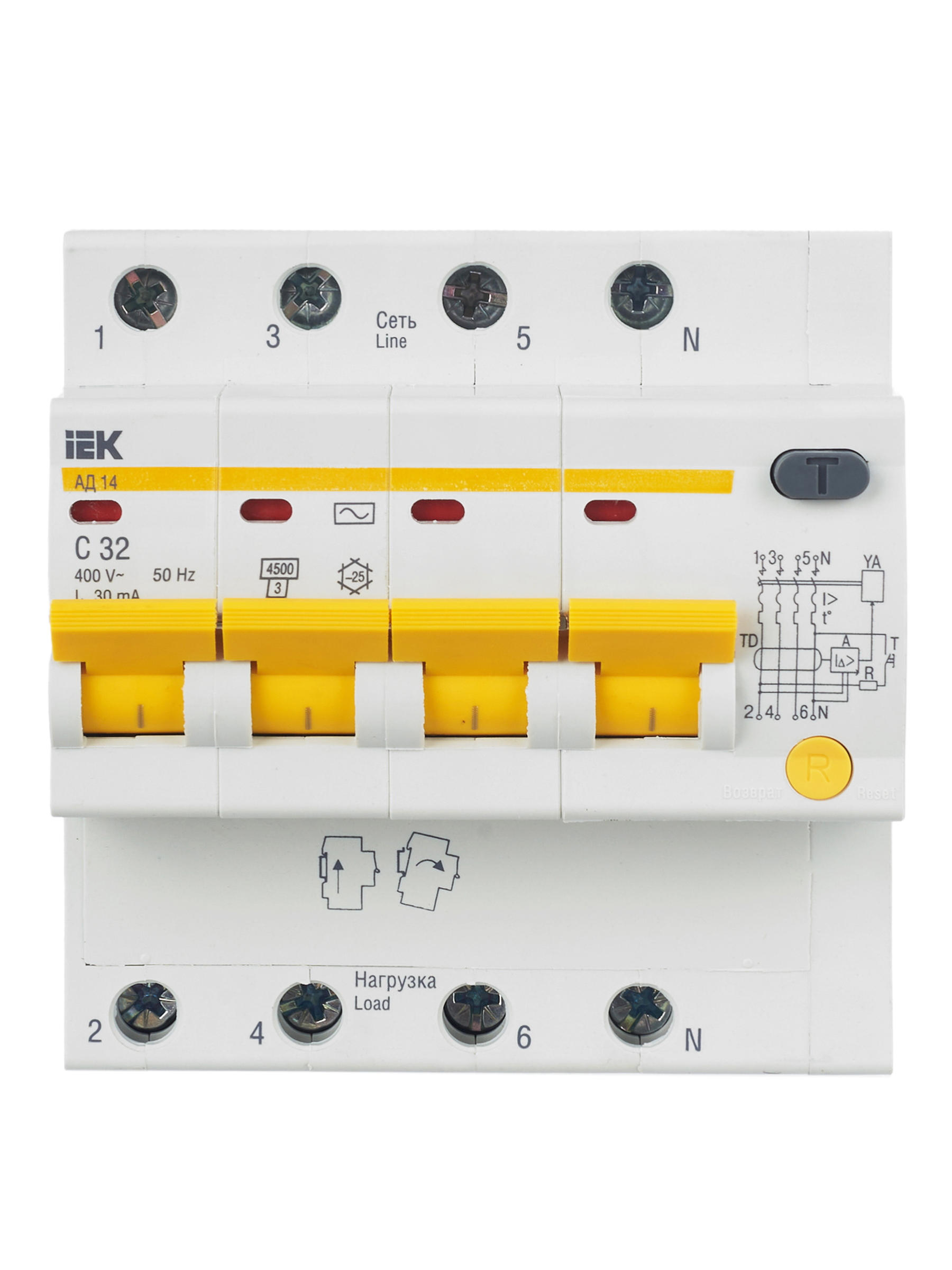

• Количество полюсов — 2 или 4.
• Диапазон температур от -25 до + 40°С (обозначается символом снежинки на передней панели).

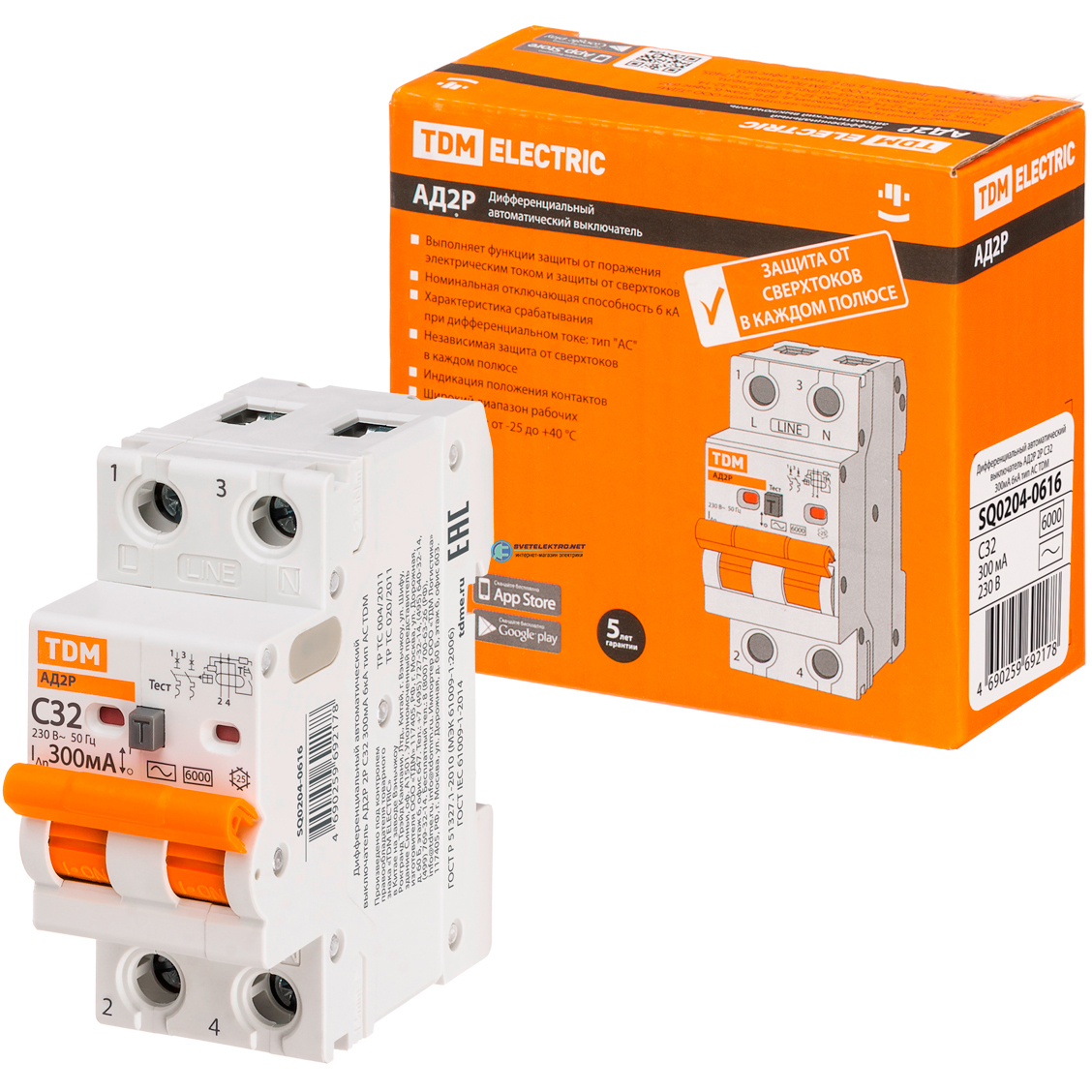

Дифавтомат двухполюсный

Также, как и УЗО, дифференциальные автоматы бывают селективными.  Применяют их в качестве вводных защитных аппаратов. Выдержка времени им нужна для возможности отключить дифференциальный ток устройствам, подключенным после вводного. Если этого не происходит, срабатывает селективный автомат.

Маркируются селективные дифавтоматы буквами, в зависимости от задержки на срабатывание:

Буквенное обозначение	Задержка срабатывания, мс
Тип S	200 – 300
Тип G	60 – 80

Что лучше — электромеханическое или электронное исполнение?

Дифференциальные автоматы могут изготавливаться как с электромеханическим устройством защитного отключения, так и с электронным.

Электромеханическое устройство не требует для работы дополнительного электропитания. Энергия для срабатывания катушки отключения, выводящей устройство из включенного состояния, берется от источника тока утечки. Дифференциальный трансформатор, регистрирующий эти токи, имеет большие габариты. Это сказывается на компактности прибора в целом.

Электронные аналоги, помимо датчика тока утечки и отключающей катушки, содержат электронную схему с усилителем сигнала. Небольшой по величине сигнал от датчика увеличивается до амплитуды и мощности, достаточной для работы катушки расцепителя. Такие дифавтоматы компактнее.

При обрывах нуля питающей линии дифференциальные автоматы  с электронной схемой управления становятся бесполезными. Напряжение питания электроники пропадает, что не дает возможности отключить устройство. Поэтому, несмотря на компактность, применять такие приборы целесообразно только в комплекте с реле напряжения.

Исходя из вышеизложенного, можно определится, какое исполнение прибора более приемлемо в конкретном случае.

Различные типы дифференциальных автоматов могут с успехом применяться в однофазных и трехфазных сетях переменного тока. Такие устройства способствуют повышению уровня безопасности в процессе эксплуатации различных электроприборов.

Дифференциальный автомат. Виды и работа. Устройство

Рассмотрим один из видов защиты – автомат дифференциального тока, или дифференциальный автомат. Это устройство включает в себя функции устройства защитного отключения и автоматического выключателя. Оно обеспечивает защиту контролируемой цепи от токов короткого замыкания и перегрузочных токов, работая в качестве автоматического выключателя. Также дифференциальный автомат защищает человека от возможного удара электрическим током в результате токов утечки, не допускает пожара вследствие повреждения изоляции токоведущих элементов электроустановки, выполняя при этом функции УЗО.

Виды

Разделение дифавтоматов на виды осуществляется по их характеристикам. Рассмотрим основные разновидности таких устройств.

Тип электрической сети

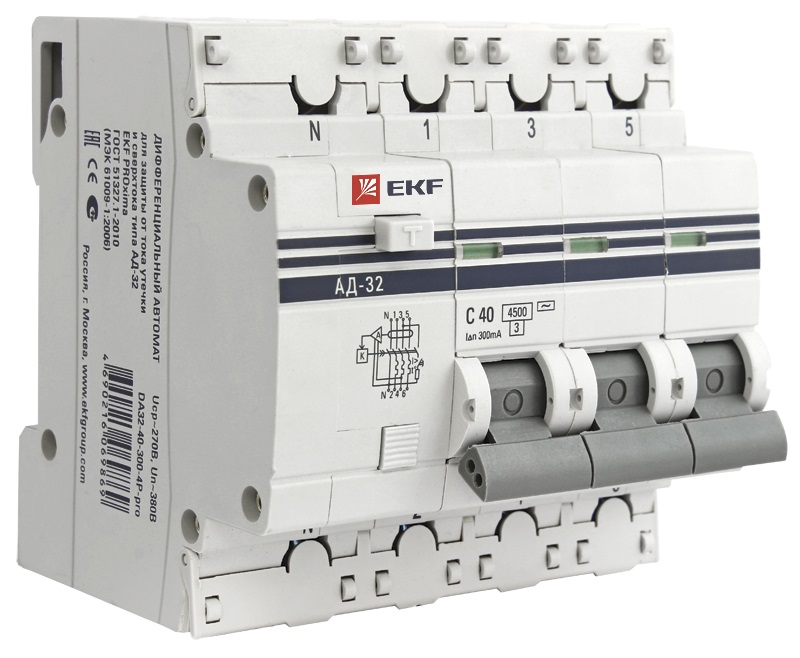

Все устройства защиты выбирают по числу фаз электрической сети. Существуют дифференциальные автоматы для эксплуатации в однофазной сети 220 вольт, для трехфазной сети 380 вольт. На корпусе устройства есть соответствующее обозначение. Трехфазные модели оснащены нулевым полюсом и тремя полюсами фаз. Его размеры значительно больше, в отличие от однофазной модели, на которой имеется полюс фазы и ноля. На первой картинке слева – однофазный автомат, справа – трехфазный.

Параметры тока

Номинальный ток обозначается буквой «С» рядом с числом нагрузки тока в амперах.

В быту популярными стали дифавтоматы С16. Остальные виды используются реже. Ток утечки обозначается символом Δ, а справа от этого символа указывается ток в миллиамперах. В цепях освещения чаще всего используются дифавтоматы с номинальным значением тока утечки 10-30 мА. Из них для одиночных сетей применяют автоматы на 10 мА, а в групповых сетях на 30 мА. Защита с номинальным током утечки 100-300 мА применяется для входных дифавтоматов.

Многие потребители в момент запуска расходуют намного больше энергии, чем при дальнейшей работе. Такие токи называют пусковыми. Они во много раз могут превосходить эксплуатационные токи.

Для того, чтобы не прекращалась подача электроэнергии при запуске мощного электродвигателя, дифференциальный автомат работает так, что отключение выполняется только при значительном превышении его номинального тока.

По параметру тока, при котором срабатывает защита при запуске мощных потребителей, дифференциальные автоматы делятся на типы:

• В – выдерживает перегрузку от 3 до 5 раз.
• С – перегрузка от 5 до 10 раз.
• D – отключение питания происходит при возрастании тока от 10 до 20 раз.

Если к сети питания подключено малое количество устройств с небольшой мощностью, то лучше всего подходит тип В. В городских квартирах и домах рекомендуется подключать дифференциальные автоматы типа С. На промышленных производствах, оснащенных силовым оборудованием, устанавливают защиту типа D. Тип защиты обозначается рядом с током номинала на корпусе автомата.

Класс защиты

Этот параметр означает, на какие виды токов реагирует дифференциальный автомат.

AC — Для синусоидального переменного тока
A  — Для синусоидального переменного и пульсирующего постоянного
B  — Для переменного, импульсного, постоянного и сглаженного постоянного
S  — Выдержка времени отключения 200-300 мс
G  — Выдержка времени отключения 60-80 мс

В квартирах и собственных домах чаще всего применяются типы защит АС и А. Из них наиболее распространена защита А-класса, так как основная часть устройств потребителей оснащена электронным управлением. Например, светодиодная подсветка и некоторые виды люстр управляются с помощью электроники. АС-класс устанавливают в загородных дачах и домах, не имеющих электронных устройств.

Класс ограничения тока и отключающей способности

Дифференциальный автомат имеет класс токоограничения, по которому можно определить быстродействие обесточивания линии питания при появлении критических значений тока.

Класс токоограничения имеет цифровое обозначение:

• 1 – медленный.
• 2 – средний.
• 3 – быстрый.

С повышением класса возрастает и стоимость дифавтомата. В прямоугольнике изображена отключающая способность, а класс токоограничения под ней в квадратике.

Условия эксплуатации

Основная часть дифавтоматов эксплуатируется в теплых отапливаемых помещениях, и рассчитана на работу в диапазоне -5 +35 градусов. Если дифференциальный автомат необходимо установить вне помещения, то применяют другой тип автоматов, так как в зимнее время температура может опуститься до более низких значений. Для таких случаев существуют морозоустойчивые автоматы, способные работать при более низких температурах.

На корпусе таких автоматов имеется специальный значок снежинки.

При всех аналогичных характеристиках морозоусточивые модели имеют стоимость выше, по сравнению с другими моделями.

Внутреннее устройство

Конструкция дифавтомата может быть электронной или электромеханической. Электронные модели получают питание от фазного провода. При отсутствии электроэнергии такие дифавтоматы не способны выполнять свои функции. Поэтому наиболее надежными считаются электромеханические автоматы, которые для работы не нуждаются в отдельном источнике электроэнергии, и могут работать в любой ситуации.

Чтобы самостоятельно проверить тип дифавтомата, понадобится простая батарейка и два куска провода. Один отрезок провода необходимо подключить к одному полюсу батарейки, а второй проводник ко второму полюсу.

Далее, включаем автомат и оголенными концами проводников касаемся контактов автомата вверху и внизу, создавая эффект замыкания и утечки тока. Если защита сработала, то дифавтомат является электромеханическим, так как он способен функционировать и выполнять свои задачи без внешнего питания.

Устройство и принцип работы

Дифференциальный автомат состоит из защитной и рабочей части. Защитная часть автомата представляет собой модуль дифзащиты, который отвечает за ток утечки на землю (дифференциальный ток). Также, в модуле происходит преобразование электрического тока в механическое воздействие на специальную рейку, которая выключает питание. Этот механизм и является рабочей частью дифавтомата.

Модуль защиты обеспечивается питанием путем последовательного подключения с автоматическим выключателем. Модуль защиты оснащен вспомогательными устройствами, такими как электронный усилитель, с обмоткой электромагнитного сброса, а также дифференциальный трансформатор, который выявляет остаточный ток.

Чтобы проверить работоспособность модуля защиты, корпус дифавтомата оснащен кнопкой «Тест». Если нажать на эту кнопку, то происходит имитация тока утечки, и при исправном автомате питание должно отключиться.

В дифавтомате в качестве датчика дифференциального тока используется специальный трансформатор, так же как и в устройстве защитного отключения. Действие этого трансформатора заключается в преобразовании тока утечки в проводах, которые подают электроэнергию на устройство защиты.

Если нет неисправностей изоляции проводов, либо к токоведущим элементам никто не прикоснулся, то тока утечки нет. При этом в проводниках фазы и ноля протекают одинаковые токи.

Такими токами наводятся одинаковые магнитные потоки, направленные навстречу друг другу, в магнитопроводе трансформатора. В итоге во вторичной обмотке ток равен нулю, а магнитоэлектрическая защелка, являющаяся чувствительным элементом, не срабатывает.

При появлении утечки тока, например, если кто-то прикоснулся к проводу фазы, либо повредилась изоляция, нарушается баланс магнитных потоков и тока.

В это время во вторичной обмотке появляется электрический ток, приводящий в движение магнитоэлектрическую защелку, которая действует на расцепляющий механизм автомата и систему контактов.

Похожие темы:

linux — команда diff не работает «отсутствует операнд после diff»

Переполнение стека

1. Около
2. Продукты
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

Загрузка…

Ремонт автоматических коробок передач Фангареи | Advanced Automatics Northland

Ремонт автоматических коробок передач Фангареи | Продвинутая автоматика Northland

Извините, но этот веб-сайт не поддерживает Opera Mini. Переключитесь на другой браузер, например Opera для Android, Chrome, Firefox или Safari.

Извините, но для полноценного использования этой страницы вам необходим JavaScript. Пожалуйста, включите JavaScript в вашем браузере или переключитесь на устройство JavaScript.




Advanced Automatics — ведущий специалист Northland в области автоматических трансмиссий и гидроусилителя рулевого управления.

Мы обладаем богатым опытом и работаем в Фангареи 17 лет. За это время мы заработали репутацию благодаря нашему опыту и качеству обслуживания.

Обслуживание трансмиссии очень важно для автомобилей с автоматической коробкой передач, а также для обслуживания двигателей, чтобы продлить срок службы автомобиля и избежать дорогостоящих замен в будущем. В Advanced Automatics мы гордимся качеством своей работы и всегда гарантируем надежное и профессиональное обслуживание.

Advanced Automatics Northland являются экспертами в области обслуживания, восстановления и ремонта автоматических трансмиссий и гидроусилителя руля для всех марок и моделей.

Автоматическая коробка передач

Обслуживание трансмиссии

Диагностика трансмиссии

Полная промывка коробки передач

Ремонт

Реконструкция

Капитальный ремонт

Усилитель руля и дифференциалы

Ремонт усилителя руля

Усилитель руля и ремонт дифференциала

Стеллажи, насосы

Коробки рулевые, шланги

Общее обслуживание

WOF ремонт

Ремонт двигателя

Ремонт и замена тормозов

Классические автомобили и специалисты по хот-родам

Товарищеская команда

Профессиональные услуги

Страхование работ

Все марки, модели и годы выпуска

УТВЕРЖДЕНО И ПРЕДПОЧТИТЕЛЬНО СТРАХОВАЯ ИНДУСТРИЯ ДЛЯ ВСЕХ КАЧЕСТВЕННЫХ РАБОТ

Позвоните нам или отправьте сообщение, и мы свяжемся с вами в ближайшее время.

Услуг:

Автоматическая коробка передач

Гидроусилитель руля и дифференциалы

Общее обслуживание

Веб-сайт Автор:

Часы работы:

Понедельник: 8.00 — 16.30
Вторник: 8.00 — 16.30
Среда: 8.00 — 16.30
Четверг: 8.00 — 16.30
Пятница: 8.00 — 16.30
Суббота: ЗАКРЫТО
Воскресенье: ЗАКРЫТО

В начало

Китайский производитель ультразвуковых устройств, рентгеновских аппаратов, поставщик анализаторов

Тип бизнеса:

Торговая компания

Зарегистрированный капитал:

578349. 94 долл. США

Площадь завода:

300 квадратных метров

Сертификация системы менеджмента:

ISO 9001, GMP, BRC

Среднее время выполнения:

Время выполнения заказа в пик сезона: в течение 15 рабочих дней
Время выполнения заказа вне сезона: в течение 15 рабочих дней

OEM / ODM Сервис

Доступен образец

Ультразвук, рентгеновские лучи, Производитель / поставщик анализаторов в Китае, предлагающий концентратор кислорода 3 л, 110 В, портативный концентратор кислорода Цена / Бытовое использование, 110 В, концентратор кислорода 1 л, 220 В, портативный концентратор кислорода Цена / Бытовое использование 220 В, концентратор кислорода 1 л, портативный концентратор кислорода Цена / Home Б / У, Mslzy30 и тд.

Araxis Merge — Расширенное двух- и трехстороннее сравнение файлов (diff), слияние и синхронизация папок

Широкое применение, много применений

Для юристов и профессионалов издательского дела: мгновенно определяет каждое изменение между различными проектами контрактов или рукописей. Непосредственно открывайте и сравнивайте текст из файлов Microsoft Office (Word и Excel), OpenDocument, PDF и RTF .Скопируйте текст из других приложений (например, Microsoft Word) и вставьте его прямо в текст сравнения.

Для разработчиков программного обеспечения и веб-разработчиков: сравнить , понять и объединить различных версий исходного файла. Работайте быстро и точно, сравниваете ли вы отдельные файлы или согласовываете целые ветви исходного кода. Используйте трехстороннее сравнение, чтобы объединить изменения, внесенные вами и вашим коллегой, с версией общего предка. Синхронизируйте веб-сайт с его промежуточной областью через FTP с помощью прилагаемого подключаемого модуля FTP †.

Для менеджеров выпуска и контроля качества: сравните разные ветки исходного кода, чтобы получить полную уверенность, что вы знаете, и понимаете, каждое изменение, внесенное в каждый файл для конкретного выпуска. Сравните выпуски продуктов, чтобы убедиться, что были изменены только ожидаемые файлы. Создайте отчет об изменениях HTML или XML для целей аудита.

Для рецензентов и аудиторов: идентифицирует в контексте каждое изменение, сделанное между двумя или тремя иерархиями исходного кода. Создайте автономный отчет HTML или XML с вашими результатами. Добавьте закладки и комментарии к сравнению файлов или папок, а затем сохраните их как однофайловый архив для отправки по электронной почте другим членам команды для просмотра.

Другие пользователи: Если вы работаете с несколькими ревизиями текстовых файлов или вам нужно синхронизировать несколько иерархий папок (например, между настольным компьютером и портативным компьютером), слияние может помочь сэкономить время и уменьшить количество ошибок, помогая вам в работе быстро и точно.

Подробнее:

† Плагин FTP доступен только в Windows.

Сравнение текстов и объединение

Merge позволяет сравнивать и работать с различными версиями текстовых файлов, такими как исходный код программы, файлы XML и HTML. Слияние может извлекать и сравнивать текст из файлов Microsoft Office, OpenDocument, PDF и RTF. Файлы XML могут отображаться со специальным форматированием, что помогает более четко видеть изменения.Он поддерживает файлы с кодировками символов ASCII, MBCS и Unicode.

Сопоставление бок о бок с цветовой кодировкой позволяет с первого взгляда определить сходства и различия между файлами. Между документами проводятся линии связи, ясно показывая, как они связаны.

Объединение «наведи и щелкни» поможет вам выбрать части каждого файла, которые вы хотите добавить в окончательную объединенную версию, простым нажатием кнопок. Встроенный редактор с неограниченными возможностями отмены позволяет полностью контролировать объединенный файл по мере его создания.Отображение сравнения текста динамически обновляется по мере выполнения слияния.

Merge показывает подробные основные моменты изменений в строках . Его можно настроить для игнорирования различий в пробелах и окончаниях строк, а также изменений в строках, соответствующих указанным регулярным выражениям. Последнее полезно для игнорирования несущественных изменений, таких как отметки времени или ключевые слова расширенного контроля версий.

Подробнее:

Сравнить текст из распространенных форматов офисных файлов

Извлекайте и сравнивайте текстовое содержимое из файлов Microsoft Office, OpenDocument, PDF и RTF. Скопируйте текст из других приложений и вставьте прямо в текст сравнения. (Обратите внимание, что макет и форматирование офисного документа не показаны при сравнении текста.)

Сравнение изображений и двоичных файлов

Merge не только сравнивает текстовые файлы. Используйте сравнение изображений, чтобы сравнить множество различных типов файлов изображений и сразу увидеть, какие пиксели были изменены. Двоичное сравнение позволяет идентифицировать различия в файлах данных на уровне байтов.

Трехстороннее сравнение и автоматическое объединение

Merge Professional добавляет расширенное трехстороннее визуальное сравнение файлов и слияние к двухстороннему визуальному сравнению и слиянию файлов Standard Edition. Это особенно полезно, когда над одним набором файлов работают несколько человек.

Automatic Merging позволяет быстро согласовать даже самые большие файлы. Трехстороннее сравнение файлов можно запускать непосредственно из трехстороннего сравнения папок, что позволяет эффективно интегрировать целые ветки исходного кода.

Сравнение и синхронизация иерархии папок

Merge поддерживает сравнение и синхронизацию иерархии папок, что позволяет сравнивать и объединять целые деревья каталогов. Это идеально подходит для обнаружения изменений в различных версиях исходного кода или веб-страниц. Вы даже можете использовать эффективную опцию побайтового сравнения для проверки содержимого записываемых компакт-дисков или USB-джойстиков.

С поддержкой множества форматов архивов (.zip , .tar и т. д.), слияние позволяет сравнивать архивы, как если бы они были папками †. Сравните содержимое архива с папкой, чтобы проверить его содержимое или увидеть, какие файлы были изменены с момента создания архива.

Professional Edition of Merge поддерживает трехстороннее сравнение папок (с возможностью автоматического объединения), позволяя объединить две версии иерархии папок с их общим предком или какой-либо другой иерархией папок. Это может быть особенно полезно при использовании вместе с системой управления исходным кодом или конфигурацией программного обеспечения.

Подробнее:

† Поддержка архивов доступна только в Windows.

Прямой доступ к системам управления конфигурацией (контроль версий), Time Machine и FTP-сайтам

Помимо возможности сравнивать файлы и папки на локальных дисках и в общих сетевых ресурсах, Merge поставляется с плагинами для Git, Mercurial, Subversion и Perforce. Помимо предоставления доступа только для чтения к более старым версиям сравниваемых файлов, плагины позволяют выполнять сравнение папок локальной клиентской рабочей области Perforce или Subversion с репозиторием.В качестве альтернативы можно напрямую сравнивать разные ветви (или одну и ту же ветвь в разные моменты времени) в репозитории. Аналогичный плагин для AllChange † доступен от Intasoft.

Merge интегрируется с локальными томами Time Machine ‡, поэтому вы можете открывать любую более раннюю версию файла или папки. Откройте один и тот же файл или папку на левой и правой панелях сравнения, затем используйте кнопку Версии , чтобы сравнить файл или папку с другой собственной ревизией.

Плагин FTP † обеспечивает прямой доступ к файлам, расположенным на FTP-сервере, для сравнения файлов и папок слиянием. Таким образом, можно использовать сравнение папок для синхронизации локальной копии содержимого веб-сайта с самим основным сайтом, при условии, что на основном сайте работает FTP-сервер.

Подробнее:

† Плагины AllChange и FTP доступны только в Windows. ‡ Доступ к Time Machine доступен только в macOS.

Портативные отчеты

Отчеты сравнения файлов могут быть созданы в формате HTML, слайд-шоу HTML †, XML или UNIX.Отчеты HTML особенно полезны для архивирования и распространения. Отчеты сравнения папок могут быть созданы в формате HTML или XML.

Отчет о сравнении папок может дополнительно включать отчеты о сравнении файлов для некоторых или всех файлов, участвующих в сравнении папок. Таким образом, можно создать отчет, который представляет собой полную запись всех различий во всех файлах, участвующих в сравнении папок.

Это особенно полезно в ситуациях проверки кода и аудита кода, особенно потому, что отчеты могут быть созданы непосредственно для файлов и папок в системах управления конфигурацией, для которых есть плагин Merge.

Подробнее:

† HTML-отчеты о слайд-шоу доступны только в Windows.

Печать, автоматизация и другие расширенные функции

Другие функции включают возможность распечатать твердую копию сравнения файлов и папок, а также настроить поведение и внешний вид приложения, включая шрифты, цвета, разделение дисплея по горизонтали или вертикали и многое другое.

Включены полная автоматизация † или AppleScript ‡ API и интерфейс командной строки, что обеспечивает тесную интеграцию с другими приложениями (такими как системы контроля версий / версий и управления конфигурацией программного обеспечения (SCM)) или вашим рабочим процессом.

Исчерпывающая онлайн-документация доступна на веб-сайте Araxis, включая контекстно-зависимую справку для самого диалога и управления диалогом.

Подробнее:

† API автоматизации доступен только в Windows. ‡ AppleScript API доступен только в macOS.

Одна лицензия, две платформы

Одна лицензия дает вам право использовать Merge как в Windows, так и в macOS — даже одновременно, если хотите.

Лицензия на слияние бессрочная. Вы можете продолжать пользоваться приобретенным продуктом вечно. Каждая лицензия также включает право на поддержку в течение одного года и все обновления продукта. По истечении первого года право на поддержку / обновление можно продлить всего за копейки в день.

.
