Обозначение предохранителя на плате. Обозначение предохранителей на электрических схемах: типы, маркировка и расшифровка

Какие бывают типы предохранителей. Как обозначаются предохранители на электрических схемах. Как расшифровывается маркировка предохранителей. Какие стандарты регламентируют обозначение предохранителей.

Типы и назначение предохранителей

Предохранители являются важными элементами защиты электрических цепей от перегрузок и коротких замыканий. Они представляют собой самое слабое звено в цепи, которое разрушается при превышении допустимого тока, размыкая цепь и предотвращая повреждение более дорогостоящих компонентов.

Основные типы предохранителей:

• Плавкие вставки — наиболее распространенный тип. При превышении номинального тока плавкий элемент разрушается.
• Автоматические выключатели — могут многократно срабатывать и восстанавливаться.
• Тепловые предохранители — размыкают цепь при перегреве.
• Самовосстанавливающиеся предохранители — после охлаждения восстанавливают проводимость.

По назначению предохранители делятся на:

• Силовые — для защиты мощных цепей и оборудования.
• Слаботочные — для защиты электронных схем и маломощных устройств.
• Специальные — для защиты конкретных типов оборудования.

Обозначение предохранителей на электрических схемах

Графическое обозначение предохранителей на схемах регламентируется ГОСТ 2.727-68. Согласно стандарту, предохранитель изображается в виде прямоугольника с двумя выводами:

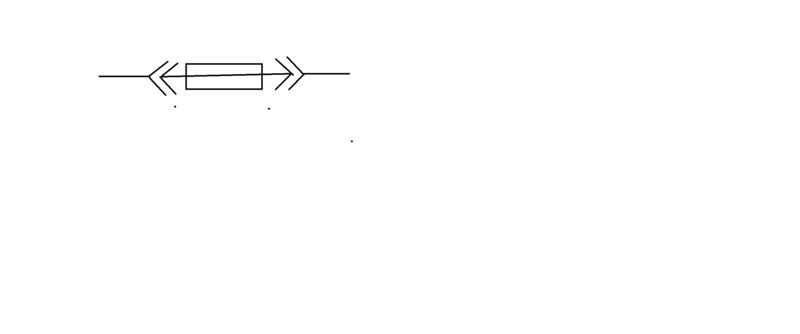

[Изображение условного графического обозначения предохранителя]

Буквенное позиционное обозначение предохранителей — латинская буква F. Рядом с условным графическим обозначением указывается позиционный номер, например F1, F2 и т.д.

Часто рядом с обозначением указывается номинальный ток срабатывания предохранителя, например F1 1A.

Маркировка предохранителей и ее расшифровка

Маркировка предохранителей содержит важную информацию об их характеристиках. Типичная структура маркировки:

• Первая буква — диапазон защиты:
  • a — частичный диапазон (только от КЗ)
  • g — полный диапазон (от КЗ и перегрузки)
• Вторая буква — тип защищаемого оборудования:
  • G — общего назначения
  • M — защита двигателей
  • R — защита полупроводников
• Цифры — номинальный ток в амперах

Например, маркировка gG 10A означает предохранитель на 10А общего назначения с полным диапазоном защиты.

Стандарты, регламентирующие обозначение предохранителей

Основные стандарты, определяющие правила обозначения предохранителей:

• ГОСТ 2.710-81 — Обозначения буквенно-цифровые в электрических схемах
• ГОСТ 2.727-68 — Обозначения условные графические в схемах. Разрядники, предохранители
• ГОСТ Р 50339.0-2003 — Низковольтные плавкие предохранители. Общие требования

Эти стандарты устанавливают единые правила обозначения предохранителей на схемах и в документации, что обеспечивает взаимопонимание между специалистами.

Особенности обозначения SMD-предохранителей

SMD-предохранители (Surface Mounted Device) — это миниатюрные предохранители для поверхностного монтажа на печатные платы. Их маркировка имеет некоторые особенности:

• Обычно маркировка наносится в виде цифробуквенного кода на корпус
• Первые символы — код производителя
• Далее указывается номинальный ток, часто в сокращенном виде
• Могут использоваться буквенные обозначения тока: A — 1A, B — 2A, C — 3A и т.д.

Например, маркировка «F500» на SMD-предохранителе может означать номинальный ток 500 мА.

Выбор предохранителя по току и напряжению

При выборе предохранителя необходимо учитывать следующие параметры:

• Номинальный ток — должен быть на 20-30% выше рабочего тока защищаемой цепи
• Рабочее напряжение — должно быть не ниже напряжения в защищаемой цепи
• Отключающая способность — максимальный ток КЗ, который способен отключить предохранитель
• Время-токовая характеристика — определяет быстродействие предохранителя

Правильно подобранный предохранитель обеспечит надежную защиту оборудования без ложных срабатываний.

Современные тенденции в обозначении предохранителей

В современной электронике наблюдаются следующие тенденции в обозначении предохранителей:

• Использование цветовой маркировки для быстрой идентификации номинала
• Применение QR-кодов для хранения подробной информации о характеристиках
• Лазерная маркировка для нанесения мелких обозначений на миниатюрные SMD-предохранители
• Стандартизация обозначений для упрощения автоматизированного монтажа

Эти инновации позволяют повысить информативность маркировки и упростить работу с предохранителями.

Заключение

Правильное понимание обозначений предохранителей критически важно для обеспечения электробезопасности и надежной работы оборудования. Знание стандартов маркировки позволяет быстро идентифицировать характеристики предохранителя и правильно его применить. При работе с электрическими схемами и выборе защитных устройств следует внимательно изучать маркировку и сверяться с актуальными стандартами.

Маркировка SMD предохранителей — расшифровка маркировки

Маркировка SMD предохранителей — миниатюрные элементы для печатных плат

Маркировка SMD предохранителей — самыми крохотными в линейке предохранителей SMD-компонентов значатся чипы (см.картинку 1а). Ширина данных приборов составляет до 1 мм, поэтому они широко востребованы в производстве сотовых телефонов, электрических бритвах и другой малогабаритной технике. Штатное для них напряжение, вне зависимости постоянное оно или переменное, могут иметь следующие значения: 10v, 20v, 30v, 40v.

Чип-предохранитель SMD

Предохранительные приборы рассчитанные на работу в 100-вольтовых цепях, значатся уже габаритными. Имеются блоки предохранителей SMD (см. картинку 1b) выполненных преимущественно в корпусах из керамики. Однако более габаритные, то-есть больше шести миллиметров, в отличии от чип-предохранителей они сразу заметны.

В эту линейку входят также предохранительные элементы расчитанные на 250v. Их главное отличие в том, что они имея предельную возможность отключения 100А, могут при этом выполнять защитные функции в случае короткого замыкания в цепях вторичных напряжений.

Предохранитель SMD в виде блока

Для контроля короткого замыкания, которое может составлять сотни ампер, используются предохранители специального применения, изготовленные в форме цилиндра с размерами 5 x 20 мм (см. картинку 1c) для монтажа поверх печатной платы. Внутри такого предохранителя используется припой с большой температурой плавления, что гарантирует устойчивость к высокому нагреву.

Еще одна особенность данного компонента заключается в колпачках корпуса, которые покрыты позолотой, вместо стандартного никелевого сплава. Такой предохранительный прибор в состоянии отключить ток равный 1500А, даже если сетевое напряжение составляет 230v. Производятся они под классификацией соответствующей стандарту «H», следовательно их целесообразнее использовать в первичных силовых трактах источников питания.

SMD-предохранитель цилиндрической формы с контактами покрытые позолотой

Маркировка SMD предохранителей

1. Предохранители ССР2

CCP		2E		20		TE
Product Code		Size		Rating		Taping
		2B: 3,2×1,6 mm 2E: 3,2×2,5 mm				TE: 4 mm pitch plastic embossed

Rating

Type	Rated Current	Fusing Current	Fusing Time	Internal R. Max. (mΩ)	Rated Voltage	Rated Ambient Temp.	Operating Temp. Range	Naping & Quote/Reel (psc) TE
CCP2B15	0,75 A	1,5 A	Fusing Current Max. 1 s	150	24 V	+70° C	-40° C~ +125° C	3000
CCP2B20	1,00 A	2,0 A		100
CCP2B25	1,25 A	2,5 A		75
CCP2B30	1,50 A	3,0 A		60
CCP2B35	1,75 A	3,5 A		50
CCP2B40	2,00 A	4,0 A		45
CCP2B50	2,50 A	5,0 A		35
CCP2B63	3,15 A	6,3 A		23
CCP2E10	0,4 A	1,0 A		200	72 V			2000
CCP2E13	0,52 A	1,3 A		170
CCP2E15	0,6 A	1,5 A		150
CCP2E20	0,8 A	2,0 A		100
CCP2E25	1,0 A	2,5 A		75
CCP2E30	1,2 A	3,0 A		60
CCP2E35	1,4 A	3,5 A		50
CCP2E38	1,5 A	3,8 A		48
CCP2E40	1,6 A	4,0 A		45
CCP2E45	1,8 A	4,5 A		40
CCP2E50	2,0 A	5,0 A		35
CCP2E63	2,5 A	6,25 A		23

2. Предохранители SMD монтажа 1206FT

CATALOG NO.	CURRENT RATING (MARKING CODE)	VOLTAGE RATING	SAFETY APPROVALS
			UP	CUR
1206FT-0500L	500 mA (F)	32 V	O	O
1206FT-0750L	750 mA (G)	32 V	O	O
1206FT-010L	1,0 A (H)	32 V	O	O
1206FT-015L	1,5 A (K)	32 V	O	O
1206FT-020L	2,0 A (N)	32 V	O	O
1206FT-025L	2,5 A (O)	32 V	O	O
1206FT-030L	3,0 A (P)	32 V	O	O
1206FT-040L	4,0 A (S)	32 V	O	O
1206FT-050L	5,0 A (T)	32 V	O	O

L DENOTES FOR 32 V

O DENOTES FOR PENDING

ELECTRICAL CHARACTERISTICS:

% OF CURRENT RATING	BLOWING TIME
100%	4 hours Min.
200%	120 seconds Max.
250%	5 seconds Max.

Расшифровка буквенной маркировки интегральных, SMD предохранителей

Ток — А	0.25	0.315	0.375	0.5	0.75	1.0	1.25	1.5	2.0	2.5	3.0	4.0	5.0
Буква	V	X	Y	F	G	H	J	K	N	O	P	S	T

SMD компоненты

Навигация в постах

Похожие записи:

Обзор элементов и их обозначение на печатной плате мобильного телефона

Сопротивление
Сопротивление по традиции обозначается буквой R (Resistor) и измеряется в Омах (Ом). На схеме оно обозначается прямоугольником, либо перечеркнутым прямоугольником (так обозначается термистор и его сопротивление зависит от температуры). R3 470 означает, что это сопротивление №3 на данной схеме и он имеет сопротивление 470 Ом

Конденсатор
Конденсатор обозначается буквой C и его емкость измеряется в Фарадах (F). Существует два типа конденсаторов — полярный и неполярный. На картинке внизу C4 — неполярный конденсатор, C5 — полярный. Слева вверху показан внешний вид полярного конденсатора. Неполярный конденсатор, значит, неполяризованный, — то есть не важно какой стороной он будет установлен на печатную плату. В отличие от полярного, который нужно устанавливать строго —плюс к плюсу, минус к минусу. Таблица значений конденсаторов.

Диод
Существует множество различных диодов, диод используется в качестве фильтра тока и напряжения, также в качестве выпрямителя и преобразователя. Диод это электронный прибор который обладает различной проводимостью в зависимости от приложенного напряжения (в одном направлении пропускает ток, в другом нет)

На печатной плате обычный диод похож на сопротивление, но на нем может быть маленькая точечка. Так как диод нельзя просто так взять и поставить на плату, надо определить по схеме какой стороной он должен быть установлен.

Светодиоды (LED — Light Emitting Diode). Данный тип диодов используются в качестве подсветки клавиатуры и экранов на всех современных мобильных устройствах

Также часто можно встретить фотодиоды (PhotoDiode Photo Cell). Их используют в качестве датчика света, например, в айФонах любого поколения есть такая функция, как регулировка яркости экрана, в зависимости от освещенности. Яркость регулируется как раз с помощью данного типа диодов.

Катушка индуктивности
Грубо говоря это кусок проволоки намотанной в спираль. Определить на схеме ее очень просто, она похожа на волну.

Предохранитель
Предохранитель необходим для защиты от внезапного увеличения силы тока и напряжения в конкретной схеме. В случае если сопротивление в цепи будет очень низким или появится короткое замыкание, предохранитель просто сгорит. Их специально изготавливают из таких материалов, что при прохождении через него большого тока они сильно нагреваются и сгорают. На печатной плате они похожи сопротивления. Обозначается на схеме буквой F:

Кварцевый генератор
Кварцевые генераторы используют для измерения времени, в качестве стандартов частоты. Кварцевые генераторы широко применяются в цифровой технике в качестве тактовых генераторов, то есть генерирует электрические импульсы заданной частоты (обычно прямоугольной формы) для синхронизации различных процессов в цифровых устройствах. Кстати, кварцевый генератор на столько важный элемент, что при его поломке телефон просто не включится.

Если я забыл рассказать о чем-то, напишите мне в комментариях и я подправлю эту статью.

Типы и расшифровка маркировки плавких предохранителей

Плавкий предохранитель — компонент силовой электроники одноразового действия, выполняющий защитную функцию. Плавкий предохранитель является самым слабым участком защищаемой электрической цепи, срабатывающим в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение более ценных элементов электрической цепи высокой температурой, вызванной чрезмерными значениями силы тока.

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающий в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой.

Плавкие предохранители делятся на следующие типы:

1. слаботочные вставки (для защиты небольших электроприборов до 6 ампер)

• 3х15 (первая цифра означает внешний диаметр, вторая — длину вставки)
• 4х15
• 5×20
• 6×32
• 7х15
• 10х30

2. вилочные (для защиты электрических цепей автомобилей)

• миниатюрные
• обычные вилочные

3. пробковые (встречаются в жилом секторе, до 63 ампер)

• DIAZED (самые распространённые в СССР)
• NEOZED

4. ножевые (до 1250 ампер)

• типоразмер 000 (до 100 ампер)
• типоразмер 00 (до 160 ампер)
• типоразмер 0 (до 250 ампер)
• типоразмер 1 (до 355 ампер)
• типоразмер 2 (до 500 ампер)
• типоразмер 3 (до 800 ампер)
• типоразмер 4а (до 1250 ампер)

5. кварцевые

6. газогенерирующие

Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока. Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями. Селективности между самими плавкими вставками добиваются соотношением 1:1,6 [там же], время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно I²t ; ПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.

Конструкция плавкого предохранителя

40-амперные предохранители с характеристикой срабатывания «gG», равносильные советской характеристике «ППН»

• плавкая вставка — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)
• механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.

Корпуса плавких предохранителей обычно изготавливаются из высокопрочных сортов специальной керамики (фарфор, стеатит или корундо-муллитовая керамика). Для корпусов предохранителей с малыми номинальными токами используются специальные стекла. Корпус плавкой вставки обычно выполняет роль базовой детали, на которой укреплен плавкий элемент с контактами плавкой вставки, указатель срабатывания, свободные контакты, устройства для оперирования плавкой вставкой и табличка с номинальными данными. Одновременно корпус выполняет функции камеры гашения электрической дуги.

Маркировка плавких предохранителей

Первая буква означает диапазон защиты:

• a — частичный диапазон (только защита от токов короткого замыкания)
• g — полный диапазон (защита и от токов короткого замыкания, и от перегрузки)
• h — высокая разбивная способность (трубки сделаны из белой или серой керамики)

Вторая буква означает тип защищаемого оборудования:

• G — универсальный предохранитель для защиты различных типов оборудования: кабелей, электродвигателей, трансформаторов
• L — защита кабелей и распределительных устройств
• B — защита горного оборудования
• F — защита маломощных цепей
• M — защита цепей электродвигателей и отключающих устройств
• R — защита полупроводников
• S — быстрое сгорание при коротком замыкании и среднее время сгорания при перегрузке
• Tr — защита трансформаторов

Условные обозначения предохранителей

Всем хорошо известно, что радиоэлектронную аппаратуру разрабатывают таким образом, чтобы она потребляла электроэнергию, сила тока которой имеет определенное значение. В тех случаях, когда этот показатель начинает значительно превышать допустимые пределы, чаще всего оказывается, что в том или ином устройстве возникла какая-либо неисправность.

Чтобы избежать коротких замыканий и перегрузок при существенном повышении силы тока, используются плавкие предохранители, которые устанавливаются в цепях питания радиоэлектронной аппаратуры.

Плавкие предохранители

В подавляющем большинстве случаев плавкий предохранитель (который нередко также называют плавкой вставкой) – это стеклянная трубка, на обоих краях которой установлены металлические колпачки. Между ними, по оси трубки, натянута тонкая проволока.

Ее толщина такова, что она может выдержать только строго определенную силу тока. Если ее значение оказывается выше, то она просто расплавляется («перегорает»), в результате чего происходит размыкание цепи. В большинстве случаев для изготовления токопроводящих элементов плавких предохранителей используются такие металлы, как медь, свинец и цинк, а также некоторые сплавы (сталь, ковар).

Коэффициент термического сопротивления практически всех металлических сплавов и чистых металлов имеет положительное значение. Это означает, при росте температуры их электрическое сопротивление также возрастает. Благодаря такой прямо пропорциональной зависимости этих двух характеристик плавкие предохранители и обладают защитными свойствами.

В электротехнике для плавких предохранителей (как, впрочем, и для всех других компонентов) предусмотрены условные графические обозначения, с помощью которых они отображаются на схемах. Это изображение должно осуществляться в соответствии с принятыми и действующими на сегодняшний день в Российской Федерации нормами ГОСТ 2.727–68.

Обозначение предохранителя

В качестве буквенного обозначения рядом с условными графическими изображениями предохранителей на принципиальных схемах указываются латинские буквы F. Достаточно часто рядом с ними обозначается также и номинальный ток, на который рассчитана плавкая вставка.

Причины перегорания плавкого предохранителя

Как уже было сказано выше, то обстоятельство, что при функционировании различных электронных и электротехнических устройств в цепи значительно возрастает сила тока, свидетельствует о наличии какой-либо неисправности.

Иногда бывает так, что в цепь питания устанавливаются предохранители с небольшим запасом прочности. В таких случаях даже совсем незначительное увеличение силы тока, возникающее, к примеру, при включении устройства, способно «пережечь» плавкую вставку. Это происходит из-за небольшого увеличения номинального напряжения питающей сети (так называемого «скачка»).

Нередки и случаи, когда изначально предохранитель обладал требуемым, а не заниженным запасом прочности, однако по мере эксплуатации некоторые отдельные участки проволочки истончились. Дело в том, что при ее нагревании происходит процесс окисления, и в результате этого уменьшается диаметр. В итоге наступает момент, когда на каком-либо отрезке проволока истончается до такой степени, что уже не в состоянии выдержать ту силу тока, на которую рассчитана. Это является одной из причин того, что предохранители чаще всего перегорают через некоторое время после того, как начинается их эксплуатация.

Практика показывает, что перегорание плавких вставок чаще всего происходит в момент включения устройств, однако бывает и так, что это происходит и при выключении, когда возникают так называемые экстратоки.

нормы по ГОСТу для предохранителей, выключателей, пускателей

В электротехнических и радиоэлектронных приборах установлены разные элементы цепи отечественного производства. Обозначение источников питания на схеме регламентируется ГОСТом. В современных приборах используют комплектующие импортного производства, включая конденсаторы, трансформаторы, дроссели, аккумуляторы, переключатели, сервера и прочие агрегаты. Для каждого элемента применяется соответствующая буква.

Список комплектующих

Электрики обозначают на схемах выключатели, генераторы, пускатели и другие ЭРЭ, придерживаясь требований стандартов ЕСКД. Особое внимание специалисты уделяют электрическим схемам, на которых отображаются устройства с электрической взаимосвязью.

Чтобы правильно прочитать схему, нужно предварительно ознакомиться с входящими составными элементами и комплектующими изделиями. Отдельно изучается принцип их действия и самого устройства. Информация о применении элементов цепи указывается в справочниках, методичках.

Взаимосвязь между комплектующими и условными ГОСТ обозначениями в электрических схемах устанавливается за счёт их позиций. Чтобы построить условные графики, применяют стандартные геометрические символы. Возможно их отдельное либо комбинированное использование. Смысл образа зависит от геометрического символа, с которым его сочетают.

Электротехники используют стандартную систему для графического обозначения ЭРЭ в электронных приборах и электрических схемах. Она касается всех комплектующих, проводников и соединений между ними. Для однотипных изделий применяют позиционную систему, в основе которой находится:

• буквенное обозначение элементов электрических схем;
• тип конструкции;
• номер ЭРЭ.

Приборы и функции

На схеме отображают дополнительные данные, с помощью которых описывают функции элементов. В офисах и частных домах эксплуатируются электронные приборы и устройства, изготовленные зарубежными фирмами. Чтобы разбираться в qf обозначениях на схемах и чертежах, необходимо знать расшифровку используемых значков.

Много информации содержится в буквенных обозначениях разъёмов электросети, которые определяются нормативами. Для их отображения применяют латинские символы в виде 1 либо 2 букв, что соответствует ГОСТу 2.710−81. К примеру, буква А расшифровывается как «Устройство», а буква В включает в себя преобразователи, кроме генераторов.

При этом её дополняют аналогичными датчиками измерений. Все используемые буквы объединены в таблицу:

1. А — устройства: лазеры, мазеры, усилители.
2. В — микрофоны, звукосниматели, громкоговорители.
3. С — конденсаторы с разной ёмкостью.
4. D — микросборки: устройства задержки и памяти.
5. Е — элементы, оказывающие разную нагрузку на цепь.
6. F — обозначение предохранителей на схеме и защитных агрегатов.

В группу G входят генераторы, блоки питания, аккумуляторы. Измерительное оборудование и приборы включены в группу З. Выключатели, реле, звонки отображаются буквой Q. Все резисторы отмечаются R. Под S рассматривают коммутационные устройства.

Другие буквы

Двухбуквенные обозначения элементов считаются более точной расшифровкой, в отличие от однобуквенных символов. Некоторые группы состоят из множеств обозначений. Маркировка выполняется в виде одного общего кода, дополнительными буквами. Они описывают характеристики каждого отдельного элемента схемы.

При наличии большого опыта составления и расшифровки схем, можно выяснить дополнительную информацию об участниках цепи.

Вся символика прописана в таблице согласно ГОСТу 2.710−81:

1. А — приборы общего назначения.
2. В — преобразователи разного типа, измерительные и указательные датчики.
3. ВА — устройства магнитострикционные.
4. ВВ — ионизирующие детекторы.
5. ВD — сельсины.

В другие группы входят моторы, измерительные приборы, амперы, счетчики. Группа QF — короткозамыкатели. Выключатели разного типа обозначаются S. Вторая буква зависит от некоторых факторов:

• давления;
• положения;
• частоты вращения;
• температуры.

Трансформаторы объединены в группу Т. Все устройства связи отображаются на схеме U. В этот список входят модуляторы, демодуляторы, дискриминаторы, выпрямители, инверторы. Все полупроводниковые и электровакуумные приборы отображаются в системе V. Осветительные элементы обозначают W:

• короткозамыкатели — WE;
• вентили — WK;
• трансформаторы — WS.

Отдельно электрики и инженеры рассматривают контактные соединения. Они могут быть скользящими, токосъёмными.

На схеме обозначению подлежат штыри, гнёзда, прочие соединения, включая высокочастотные, механические. Электромагниты отображают YA. Фильтры, разные элементы уго, ограничители входят в группу Z. Кварцевые ограничители отображаются как ZQ. Все приборы и их составляющие отмечают в цепи с учётом ГОСТа 2.710−81. Полный список можно посмотреть в справочных материалах.

Графические обозначения

Электрическая схема представлена в виде текста, с помощью которого можно описать работу электротехнических устройств либо их комплексов. Для этого специалисты используют определённые символы. С их помощью можно кратко выразить схему.

Чтобы пользователь смог прочесть подобный текст, необходимо знать правила чтения цепи, алфавит. Под символами подразумевается условное обозначение и правила расшифровки комбинаций. Основа схемы и цепи — графические обозначения предохранителей и прочих устройств, включая различные связи между ними.

С помощью современной системы можно выяснить основные функции приборов. Все перечисленные данные отображаются в специальных таблицах, прописанных в методичках. Для графического отображения элементов применяют геометрические фигуры, включая квадраты, окружности. Если знать основные требования оформления, можно самостоятельно составить графическое отображение цепи с её элементами.

Их сочетание по стандартам позволяет изобразить разные устройства, приборы и аппараты, машины, обмотки с их соединениями. Условные графические отображения дополнительно применяют специализированные знаки. Принято различать 3 типа контактов:

• замыкающий;
• размыкающий;
• переключающий.

Функции контактов

Условные графические знаки отражают главную функцию контактов — замыкание с размыканием цепи. Для указания дополнительных функций и возможностей контактов, по ГОСТу применяют общепринятые знаки. За счёт дополнительных символов можно найти на схеме кнопки управления, реле, выключатели и прочие контакты.

Некоторые элементы электроцепи обозначаются на схеме несколькими способами. К примеру, переключающие контакты отображаются несколькими вариантами.

Отдельно специалисты выделяют методы обозначения обмоток трансформатора. Символ применяется в конкретном случае. Каждая ситуация описана в методичках и прописана ГОСТом.

Если стандартом не предусмотрены нужные обозначения, их составляют с учётом принципа действия элементов, обозначений, которые применяются для аналогичных типов устройств, приборов, аппаратов. Чтобы отобразить автоматический агрегат, специалисты советуют ориентироваться по принципам его построения, что обусловлено стандартом. Отдельно рассматриваются приборы, потребляющие значительное количество электроэнергии.

Квалифицированные специалисты знают, какие требования предъявляются к составлению схемы для электрической цепи с разными элементами. Новичок сможет разобраться, воспользовавшись специально разработанными таблицами, соответствующими ГОСТу. Их можно скачать в глобальной Сети либо приобрести методичку в книжном магазине.

Предохранители плавкие на SMD плату 0,25а 0,5а 1а 2а 3а 5а LittelFuse

Мы надеемся, что вся информация, представленная в каталоге, будет полезна и производителям промэлектроники, и сервисным центрам, и радиолюбителям.

Информация по размерам контактных площадок электронных компонентов, применяемых для разработки, сборки и монтажа печатных плат, находится в разделе Печатные платы.

Маркировка плавкого предохранителя Обозначение на корпусе предохранителя Ток срабат. Сопр. предохр. Рабочее напряжение предохранителя Постоянная времени срабат. Постоянная времени срабат. 10 In Время срабатывания при токе Склад Заказ 0466.250.NRHF D 0,25A 0,69 Oм 125В 0,0022 0466.375NRHF E 0,375A 0,375 Oм 125В 0,0045 0,0001 0,03 сек (0,75 A) 0466.500NRHF F 0,5A 0,2405 Oм 63В 0,006 0,0003 0,03 сек (1,0 A) 0466001.NRHF H 1A 0,09950 Oм 63В 0,0035 0,0016 0,02 сек (3,0 А) 0466002.NRHF N 2А 0,03985 Oм 63В 0,23 0,167 0,025 сек (6,0 А) 0466003.NRHF P 3А 0,02625 Oм 32В 0,70 0,34 0,04 сек (9,0 А) 466 005.NRHF T 5А 0,011 Oм 24В — — 0,2 сек (15,0 А) Купить Упаковка: В блистр-ленте на катушке диаметром 180 мм по 5000 штук  перегораемых предохранителей типоразмера 1206. Размеры чип предохранителей типоразмера 1206 Плавкие предохранители предназначены для однократной защиты цепей аппаратуры от перегрузок по электрическому току. Плавкие предохранители обладают высоким быстродействием. Время срабатывания плавкого предохранителя при трехкратной перегрузке составляет всего 0,2 сек. Основным недостатком плавких предохранителей, можно назвать их невозможность повторного использования после срабатывания. Этого свойства лишены самовосстанавливающиеся предохранители. Быстродействие перегораем плавких предохранителей порядком выше чем у самовосстанавливающихся. Температура окружающей среды не оказывает существенного влияния на работу характеристики срабатывания предохранителя. Плавкие предохранители выпускаются в высоковольтном исполнение. Высоковольтные плавкие предохранители используются для защиты входных цепей питания наряду с газоразрядниками и варисторами или ESD супрессорами. Диапазон рабочих температур предохранителей на плату — 55…+ 90°С Время токовые характеристики плавких предохранителей на плату Технические характеристики и маркировка плавких чип предохранителей LittelFuse Производитель предохранителей на плату — LITTELFUSE.

Электронный каталог Корзина Корзина пуста

Cамовосстанавливающиеся SMD предохранители 0,1-3А Маркировки Everfuse PolySwitch Multifuse

Маркировка восстанавливающихся предохранителей Ток номин. Ток срабат. Макс. напряжение Макс. ток Макс. мощн. рассеив. Время срабатывания при токе Сопрот. Мин. Сопрот. Макс. Склад Заказ SMD0805P010TF 0,1А 0,3А 15В 40А 0,5 Вт 1,5 сек (0.5А) 1,0 Ом 6,0 Ом SMD0805P020TF 0,2А 0,5А 9В 40А 0,5 Вт 0,02 сек (8А) 0,65 Ом 3,5 Ом SMD0805P050TF 0,5А 1,0А 6В 100А 0,5 Вт 0,10 сек (8А) 0,15 Ом 0,85 Ом Купить Упаковка: В блистр-ленте на катушке диаметром 180 мм по 4000 штук самовосстанавливающихся предохранителей для поверхностного монтажа типоразмера 0805. Самовосстанавливающиеся предохранители SMD 1812 Маркировка восстанавливающихся предохранителей Ток номин. Ток срабат. Макс. напряжение Макс. ток Макс. мощн. рассеив. Время срабатывания при токе Сопрот. Мин. Сопрот. Макс. Склад Заказ SMD1812P010TF 0,1А 0,3А 30В 100А 0,8 Вт 1,5 сек (0.5А) 1,6 Ом 15 Ом SMD1812P020TF 0,2А 0,4А 30В 100А 0,8 Вт 0,02 сек (8А) 0,8 Ом 5 Ом SMD1812P050TF 0,5А 1А 15В 100А 0,8 Вт 0,15 сек (8А) 0,15 Ом 1 Ом SMD1812P050TF/30 0,5А 1А 30В 100А 0,8 Вт 0,15 сек (8А) 0,15 Ом 1 Ом SMD1812P075TF/24 0,75А 1,5А 24В 40А 0,8 Вт 0,2 сек (8А) 0,11 Ом 0,29 Ом SMD1812P110TF/33 1,10А 1,95А 33В 20А 0,8 Вт 0,5 сек (8А) 0,06 Ом 0,20 Ом SMD1812P125TF/16 1,25А 2,5А 15В 40А 0,8 Вт 0,4 сек (8А) 0,07 Ом 0,25 Ом SMD1812P150TF/24 1,5А 3,0А 24В 20А 0,8 Вт 1,5 сек (8А) 0,04 Ом 0,12 Ом SMD1812P200TF 2,0А 3,5А 8В 40А 0,8 Вт 2,00 сек (8А) 0,02 Ом 0,06 Ом Купить Упаковка: В блистр-ленте на катушке диаметром 180 мм по 2000 штук самовосстанавливающихся предохранителей для поверхностного монтажа типоразмера 1812 (1812P010TS — 1812P050TG/S) и 1500 штук 1812P125TS, 1812P200TS. Самовосстанавливающиеся предохранители SMD 2920 Маркировка восстанавливающихся предохранителей Ток номин. Ток срабат. Макс. напряжение Макс. ток Макс. мощн. рассеив. Время срабатывания при токе Сопрот. Мин. Сопрот. Макс. Склад Заказ SMD2920P200TF/24 2,0А 4,0А 24В 40А 1,5 Вт 5,0 сек (8А) 0,05 Ом 0,125 Ом SMD2920P250TF 2,5А 5,0A 15В 40А 1,5 Вт 5,0 сек (8А) 0,035 Ом 0,085 Ом SMD2920P300TF/15 3,0А 5,0А 15В 40А 1,5 Вт 20,0 сек (8А) 0,015 Ом 0,048 Ом Купить Упаковка: В блистр-ленте на катушке диаметром 180 мм по 2000 штук самовосстанавливающихся предохранителей для поверхностного монтажа типоразмера 2920. Размеры востанавливающихся SMD предохранителей Типоразмер L (мм) W (мм) H min (мм) H max (мм) a min (мм) 0805 2,20 ±0,1 2,35 ±0,15 0,55 1,0 0,325 ±0,125 1812 4,55 ±0,18 3,24 ±0,17 0,5 1,25 0,275 ±0,025 2920 7,35 ±0,63 5,12 ±0,32 0,75 1,25 1,4 ±1,10 Самовосстанавливающийся предохранитель — полимерное устройство с положительным температурным коэффициентом сопротивления, применяемое в защите электронной аппаратуры. Принцип действия основан на резком увеличении сопротивления с долей ом до нескольких мегаом при превышении порогового тока, протекающего через него. После отключения питания (отключения нагрузки, уменьшения напряжения и т. д.) по истечении некоторого времени вновь уменьшает своё внутреннее сопротивление — самовосстанавливается. Увеличение сопротивления сопровождается нагревом предохранителя. В отличие от плавких предохранителей на плату предназначен для многократного использования. Однако самовосстанавливающиеся предохранители рассчитаны на более низкое рабочее напряжение и обладают значительно меньшим быстродействием в отличие от однократных предохранителей. Для защиты цепей от импульсных высоковольтных помех широко используются SMD SMD газоразрядники и варисторы или ESD супрессоры Диапазон рабочих температур — 40…+ 80°С Время токовые характеристики восстанавливающихся предохранителей на плату Технические характеристики и маркировка самовосстанавливающихся чип предохранителей типоразмера 0805 Технические характеристики и маркировка самовосстанавливающихся чип предохранителей типоразмера 1812 Технические характеристики и маркировка самовосстанавливающихся чип предохранителей типоразмера 2920 Производитель — POLYTRONICS. Аналоги восстанавливающихся предохранителей компаний Polytronics Everfuse, Tyco PolySwitch, Bourns Multifuse Polytronics (EVERFUSE) Tyco (PolySwitch) Bourns (Multifuse) SMD0805P010TF — MF-PSMF010XF SMD0805P020TF — MF-PSMF020XF SMD0805P050TF — MF-PSMF050XF SMD1812P010TF miniSMDC010F MF-MSMF010 SMD1812P020TF miniSMDC020F MF-MSMF020 SMD1812P050TF miniSMDC050F MF-MSMF050 SMD1812P050TF/30 miniSMDC050F — SMD1812P075TF miniSMDC075F MF-MSMF075 SMD1812P075TF/24 miniSMDM075F/24 MF-MSMF075/24 SMD1812P110TF/33 — — SMD1812P125TF/16 miniSMDC125F/16 MF-MSMF125 SMD1812P150TF/24 miniSMDM150F/24 — SMD1812P200TFT miniSMDC200F MF-MSMF200 SMD2920P200TF/24 SMD200F (3425) MF-SM200 (3425) SMD2920P250TF SMD250F (3425) MF-SM250 (3425) SMD2920P300TF/15 SMD300F MF-SM300

Электронный каталог Корзина Корзина пуста

Странные предохранители в аккумуляторах ноутбуков

В своем первом посте я назвал их «предохранителями с внешним срабатыванием». В таблицах данных они называются «комбинированный термопредохранитель / резистор» или «предохранитель-предохранитель».
Скорее всего, вы впервые увидите один из них в умной батарее, это точно было для меня.

В качестве устройства защиты от перегрузки по току (например, обычного предохранителя) они, вероятно, будут срабатывать только во время сценариев катастрофического короткого замыкания. Их основная цель — предоставить микроконтроллеру возможность физически разорвать цепь, если он обнаруживает потенциально опасное состояние, такое как перегрев ячеек, и не может остановить его, отключив полевые транзисторы.Проблема в том, что некоторые прошивки будут учитывать внезапное исчезновение / повторное появление напряжений в ячейках в списке условий, которые требуют этого, поэтому, если вы захотите перезарядить батарею, у вас может возникнуть перегоревший предохранитель.
Замена или перестановка их — это проблема, поэтому рекомендуется подключить контакт сброса контроллера к земле, прежде чем делать что-либо в этом роде, чтобы предотвратить чрезмерную реакцию.

Прямоугольный

Cyntec 12Ah4 / 12AG3 (техническое описание) или аналогичные устройства на первый взгляд могут показаться большими конденсаторами, хотя тот факт, что у них 4 клеммы, может заставить вас подумать «резистор измерения тока».Нет!

Черный пластиковый колпачок прикрепляется к керамическому корпусу с помощью клея, и вы можете отделить его парой или кусачками, плоскогубцами или пинцетом. Вот что вы видите под ним:

Слева: нетронутые, Справа: выдувные

У вас есть прямоугольник из «припоя» (вероятно, из какого-то специального сплава) с резистором / нагревательным элементом под ним в этой конфигурации:

Как вы можете видеть на изображениях выше, при срабатывании устройства тонкий слой припоя нагревается, стекает на центральную площадку и разрывает соединение.Нагреватель имеет сопротивление около 10 Ом, поэтому при напряжении батареи 12,6 В на этой крошечной поверхности рассеивается 14 Вт (или больше, если используется напряжение зарядного устройства).

Чтобы проверить этот предохранитель, вам нужно искать целостность на более длинных сторонах и для сопротивления нагревателя между любым контактом и выводом 4.
Чтобы перепрыгнуть, осторожно нанесите старый на сломанные соединения. Используйте низкотемпературный и тонкий припой. Вы, вероятно, сможете сбрить его после этого, и предохранитель МОЖЕТ снова перегореть … ненадежно.. и полностью по спец.
Лучше всего, конечно, заменить его на новый после подтверждения ремонта.

Если контроллер постоянно перегорает предохранитель, у вас есть проблема с вашими данными или аппаратный сбой на плате контроллера или соединениях ваших ячеек.

Трехногий

SEFUSE D6X / D6T (техническое описание) — вещь странного вида, которая не похожа ни на один другой компонент.

То же самое с другой физической конструкцией.

Чтобы прыгнуть, вы отламываете колпачок (если он есть), чтобы найти покрытый смолой квадрат. Затем аккуратно соскребите покрытие примерно посередине, пока не найдете крошечное отверстие. Это центральная точка, которую вы видите на диаграмме выше. Теперь вам просто нужно снова подключить его к двум выводам, где плавкий материал разорвал соединение, так что залудите переходное отверстие и подключите его к обоим выводам (не обращайте внимания на провод нагревателя).

Вот довольно ужасный пример:

Как и предыдущий, лучше получить новый после подтверждения ремонта.

.

Littelfuse — Инструмент iDesign

Littelfuse создал платформу iDesign в ответ на запросы клиентов, чтобы быстро и просто найти наиболее подходящие решения для своих приложений защиты цепей. Тысячи инженеров по всему миру уже зарегистрировали бесплатную учетную запись iDesign. Для вашей учетной записи просто нажмите кнопку «Новые пользователи зарегистрируйтесь здесь» и заполните краткую форму.Если у вас уже есть учетная запись iDesign, добро пожаловать обратно; мы надеемся, что вы найдете последние дополнения к платформе полезными.

Инструмент выбора предохранителя

Выберите оптимальный предохранитель, устанавливаемый на электронную плату, для различных применений.Предохранители системного уровня, силовые и автомобильные в комплект не входят.

Инструмент выбора держателя, блока и зажима предохранителя

Легко найдите подходящий патрон, блок или зажим предохранителя в зависимости от выбранного вами предохранителя картриджа или параметров цепи.

• Платформа iDesign предлагает вам помощь, необходимую для выбора лучшего компонента для приложения, поиска документации по деталям, обмена информацией с коллегами и заказа образцов деталей для создания прототипов.
• Чтобы просмотреть видео об использовании инструмента Littelfuse iDesign, щелкните здесь.
• Для получения дополнительной помощи с инструментами iDesign свяжитесь с нами по адресу [email protected].

.
