Что такое динистор и как он работает. Какие особенности конструкции имеет динистор. Для чего применяются динисторы в электронных схемах. Как проверить работоспособность динистора.

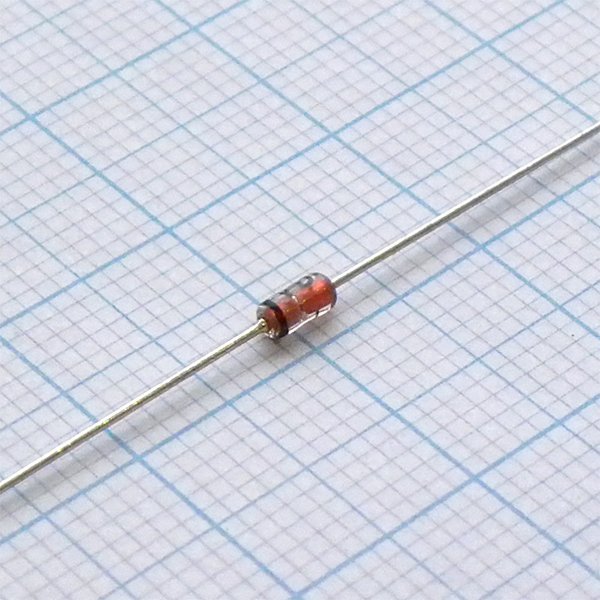

Что представляет собой динистор
Динистор — это полупроводниковый прибор с четырехслойной структурой, относящийся к семейству тиристоров. Он имеет два вывода — анод и катод, и обладает способностью резко переключаться из закрытого состояния в открытое при достижении определенного напряжения.
Основные особенности динистора:
- Четырехслойная полупроводниковая структура p-n-p-n
- Два вывода — анод и катод
- Способность к резкому переключению при достижении порогового напряжения
- Отсутствие управляющего электрода
- Двунаправленная проводимость
Принцип работы динистора
Как работает динистор в электрической цепи? Его принцип действия основан на внутренней положительной обратной связи между p-n переходами четырехслойной структуры:
- При малом напряжении динистор закрыт и ток через него не протекает
- При достижении напряжения переключения происходит лавинообразный процесс генерации носителей заряда
- Динистор резко открывается и начинает пропускать ток
- Для закрытия необходимо снизить ток до минимального значения
Конструкция и типы динисторов
По конструкции различают следующие основные типы динисторов:
- Планарные — с плоскими p-n переходами
- Меза-структуры — с вытравленными областями
- Эпитаксиально-планарные — сочетание планарной и эпитаксиальной технологий
Также динисторы делятся на:
- Симметричные — с одинаковыми характеристиками в обоих направлениях
- Несимметричные — с разными параметрами для прямого и обратного включения
Основные параметры динисторов
Какими характеристиками обладают динисторы? Основные параметры включают:
- Напряжение переключения — при котором происходит открытие динистора
- Ток удержания — минимальный ток для поддержания открытого состояния
- Максимальный импульсный ток
- Время включения и выключения
- Прямое падение напряжения в открытом состоянии
- Обратное напряжение
Применение динисторов в электронике
Где используются динисторы? Основные области применения:
- Генераторы импульсов
- Пусковые устройства
- Схемы защиты от перенапряжений
- Стабилизаторы напряжения
- Переключатели и коммутаторы
- Регуляторы мощности
Преимущества и недостатки динисторов
Какие плюсы и минусы имеют динисторы по сравнению с другими полупроводниковыми приборами?
Преимущества:
- Простая двухвыводная конструкция
- Высокая скорость переключения
- Способность коммутировать большие токи
- Низкое падение напряжения в открытом состоянии
Недостатки:
- Отсутствие возможности внешнего управления
- Чувствительность к помехам и наводкам
- Требуется специальная схема для выключения
Как проверить динистор мультиметром
Для проверки работоспособности динистора можно использовать следующую методику:
- Установить мультиметр в режим прозвонки диодов
- Подключить щупы к выводам динистора в прямом направлении
- Исправный динистор должен показывать большое сопротивление
- При увеличении напряжения сопротивление должно резко упасть
- В обратном направлении сопротивление должно оставаться высоким
Маркировка и обозначение динисторов
Как обозначаются динисторы на схемах и в маркировке? Основные правила:
- На схемах динистор обозначается символом в виде диода с двумя чертами
- В маркировке используются буквенно-цифровые коды
- Первая буква обычно указывает на материал (К — кремний)
- Цифры кодируют основные параметры прибора
Пример маркировки: КН102А — кремниевый динистор 102-й серии, группа А.
Отличия динистора от тиристора
Чем отличается динистор от обычного тиристора? Основные различия:
| Параметр | Динистор | Тиристор |
|---|---|---|
| Количество выводов | 2 (анод, катод) | 3 (анод, катод, управляющий электрод) |
| Управление | Только напряжением | Напряжением и током управления |
| Область применения | Простые переключатели | Регулируемые преобразователи |
Варианты замены динисторов
Если требуется заменить вышедший из строя динистор, можно использовать следующие варианты:
- Аналогичный динистор с близкими параметрами
- Симистор с закороченным управляющим электродом
- Два встречно-параллельно включенных тиристора
- Схема на транзисторах с положительной обратной связью
При замене важно учитывать напряжение переключения и максимальный ток исходного динистора.
Перспективы развития динисторов
Какие тенденции наблюдаются в развитии динисторной техники?
- Уменьшение размеров и повышение степени интеграции
- Улучшение быстродействия и снижение потерь
- Расширение рабочего диапазона напряжений и токов
- Создание новых типов на основе широкозонных полупроводников
- Применение в силовой электронике и энергетике
Несмотря на простоту конструкции, динисторы остаются востребованными в ряде специализированных применений благодаря своим уникальным свойствам.
