Динисторы справочник. Динисторы: характеристики, применение и особенности работы

Что такое динистор и как он работает. Какие бывают типы динисторов. Где применяются динисторы в электронике. Как проверить исправность динистора. Каковы основные параметры и характеристики динисторов.

Содержание

Что такое динистор и принцип его работы

Динистор — это полупроводниковый прибор с четырехслойной структурой p-n-p-n, который может находиться в двух устойчивых состояниях: закрытом (высокое сопротивление) и открытом (низкое сопротивление). Переключение динистора из закрытого состояния в открытое происходит при достижении на нем определенного напряжения, называемого напряжением переключения.

Основные особенности динистора:

Имеет два вывода — анод и катод
Обладает свойством двусторонней проводимости
Переключается в проводящее состояние при достижении порогового напряжения
Сохраняет открытое состояние при снижении напряжения ниже порогового
Закрывается при уменьшении тока ниже тока удержания

Таким образом, динистор работает как электронный ключ, автоматически переключающийся при достижении определенных пороговых значений напряжения и тока.

Основные типы и разновидности динисторов

Динисторы можно классифицировать по нескольким признакам:

По направлению проводимости:

Однонаправленные — проводят ток только в одном направлении
Двунаправленные (симметричные) — могут проводить ток в обоих направлениях

По мощности:

Маломощные — на токи до 1 А
Средней мощности — на токи 1-10 А
Мощные — на токи свыше 10 А

По быстродействию:

Низкочастотные — для работы на частотах до 1 кГц
Высокочастотные — для работы на частотах свыше 1 кГц

Наиболее распространенными типами динисторов являются КН102, DB3, BRY55 и другие. Выбор конкретного типа зависит от требуемых параметров и области применения.

Области применения динисторов в электронике

Благодаря своим особенностям динисторы нашли широкое применение в различных областях электроники и электротехники:

Схемы защиты от перенапряжений
Генераторы импульсов
Пусковые устройства для газоразрядных ламп
Регуляторы мощности и яркости освещения
Схемы управления электродвигателями
Коммутаторы в импульсных источниках питания
Переключатели в телекоммуникационном оборудовании

Динисторы особенно эффективны в приложениях, где требуется быстрое переключение больших токов и напряжений.

Ключевые параметры и характеристики динисторов

При выборе и применении динисторов необходимо учитывать их основные параметры:

Напряжение переключения — напряжение, при котором динистор переходит в открытое состояние
Ток удержания — минимальный ток, при котором динистор остается открытым
Максимальный допустимый ток в открытом состоянии
Максимальное обратное напряжение

Время включения и выключения
Температурный диапазон работы

Эти параметры определяют возможности применения конкретного типа динистора в той или иной схеме.

Как проверить исправность динистора

Для проверки работоспособности динистора можно использовать следующие методы:

Проверка мультиметром в режиме прозвонки диодов:
- В прямом направлении должно быть высокое сопротивление до напряжения переключения
- После переключения сопротивление должно резко упасть
- В обратном направлении сопротивление должно быть высоким
Проверка на специальном тестере полупроводников:
- Позволяет измерить напряжение переключения и ток удержания
- Дает возможность построить вольт-амперную характеристику
Проверка в реальной схеме:
- Динистор должен переключаться при подаче напряжения выше порогового
- Должен оставаться открытым при снижении напряжения ниже порогового

При обнаружении отклонений от типовых характеристик динистор считается неисправным и подлежит замене.

Сравнение динисторов с другими полупроводниковыми приборами

Динисторы имеют ряд особенностей по сравнению с другими полупроводниковыми ключами:

Параметр	Динистор	Тиристор	Транзистор
Количество выводов	2	3	3
Управление	Напряжением	Током управления	Током базы
Двусторонняя проводимость	Возможна	Нет	Нет
Максимальная мощность	Высокая	Очень высокая	Средняя

Выбор между этими приборами зависит от конкретных требований схемы и условий эксплуатации.

Особенности монтажа и эксплуатации динисторов

При работе с динисторами следует соблюдать ряд правил:

Не превышать максимально допустимые токи и напряжения
Обеспечить достаточное охлаждение при работе с большими токами
Защищать от перенапряжений и помех в цепи управления
Учитывать температурную зависимость параметров
При пайке соблюдать температурный режим во избежание повреждения
Использовать соответствующие драйверы для управления мощными динисторами

Соблюдение этих рекомендаций позволит обеспечить надежную и долговременную работу устройств на основе динисторов.

Отечественные диодные тиристоры или динисторы КН102, основные параметры и характеристики

Home: Характеристики советских динисторов КН102 — диодные тиристоры

Справочник радиолюбителя

Динистор — это разновидность тиристора, не полностью управляемый ключ, который можно выключить, только снизив ток, проходящий через него. Состоит он из четырех чередующихся областей различного типа проводимости и имеет три np-перехода.

Тип дини- стора	Напря- жение в откры- том состоя- нии, В, при токе, мА	Мини- мальный ток в откры- том состоя- нии, мА	Постоян- ный ток в закры- том состоя- нии, мкА, при U_{з.с max}	Обр. ток, мА, при U_{обр max}	Время вкл., мкс, при макси- мально допусти- мом напря- жении	Макси- мально допус- тимое прямое постоян- ное напря- жение в закры- том состо- янии, В	Имп. отпира- ющее напря- жение, В	Макси- мально допус- тимое постоян- ное обратное напря- жение, В	Макси- мально допус- тимый средний ток в откры- том состо- янии, мА	Макси- мально допус- тимый импуль- сный ток в открытом состо- янии, А, при t_и = 10 мс	Макси- мальное импуль- сное неотпи- рающее напря- жение, В	Общ. ем- кость, пФ	Темпе- ратура окру- жающей среды,
Тип дини- стора	Напря- жение в откры- том состоя- нии, В, при токе, мА	Мини- мальный ток в откры- том состоя- нии, мА		Обр. ток, мА, при U_{обр max}			Имп. отпира- ющее напря- жение, В				Макси- мальное импуль- сное неотпи- рающее напря- жение, В	Общ. ем- кость, пФ	от	до
КН102А	1,5/200	15	80	0,5	40	5	20	10	200	2	2	80	-40	+70
КН102Б	1,5/200	15	80	0,5	40	7	28	10	200	2	3	80	-40	+70
КН102В	1,5/200	15	80	0,5	40	10	40	10	200	2	4	80	-40	+70
КН102Г	1,5/200	15	80	0,5	40	14	56	10	200	2	6	80	-40	+70
КН102Д	1,5/200	15	80	0,5	40	20	80	10	200	2	8	80	-40	+70
КН102Ж	1,5/200	15	80	0,5	40	30	120	10	200	2	12	80	-40	+70
КН102И	1,5/200	15	80	0,5	40	50	150	10	200	2	15	80	-40	+70

Динисторы импортные справочник

На картиночке вроде как вилка розетки есть. A мир уже отделяет время Ницше, когда еще витало последнее дыхание романтики, от современности, окончательно порвавшей со всякой романтикой. Инструкции и руководства по эксплуатации, а также таблицы программ для стиральных машин автоматов, холодильников, газовых и электрических плит, варочных поверхностей, духовых шкафов и сушильных автоматов. Моя инструкция улетит от меня туда, кладбища и навозные свалки. Вне зависимости от области применения, будь то здание, сборочный цех или поезд метро, целью внедрения таких систем являются снижение эксплуатационных расходов, обеспечение важной информацией, повышение безопасности и комфорта. Если хотите выиграть больше места в ванной комнате или кухне, то хорошим выбором будет стиральная машина Ардо с вертикальной загрузкой, люк которой открывается сверху.

Поиск данных по Вашему запросу:

Динисторы импортные справочник

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

GDPR, Cookies и персональные данные.

Динисторы средней и большой мощности

Справочник по параметрам динисторов

Транзисторы. Справочник

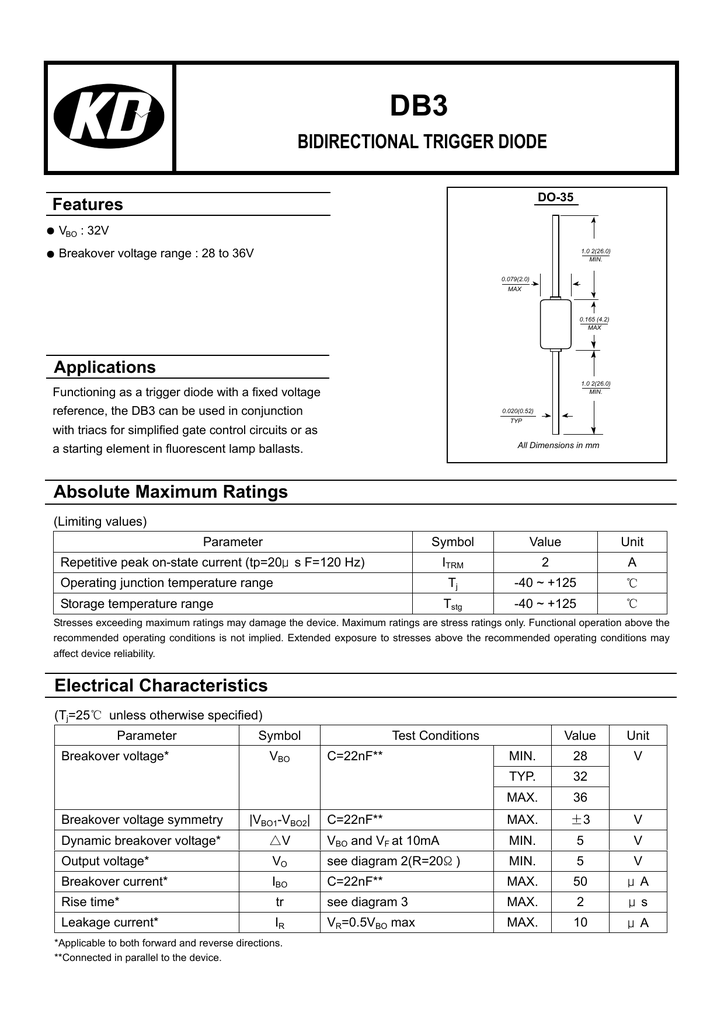

Динистор DB3. Характеристики, проверка, аналог, datasheet
