Что такое диод 1N4148. Каковы основные характеристики и параметры диода 1N4148. Как отличить диод 1N4148 от других полупроводниковых приборов. В каких схемах применяется диод 1N4148. Какие существуют аналоги диода 1N4148.
Общая информация о диоде 1N4148
Диод 1N4148 — это универсальный кремниевый диод, широко применяемый в электронике. Он относится к категории малосигнальных переключающих диодов и обладает высоким быстродействием.
Ключевые особенности диода 1N4148:
- Малый корпус DO-35
- Низкая емкость перехода
- Малое время обратного восстановления
- Высокая надежность
- Низкая стоимость
Благодаря своим характеристикам диод 1N4148 стал одним из самых распространенных диодов в электронной технике.
Основные электрические параметры диода 1N4148
Диод 1N4148 обладает следующими ключевыми электрическими характеристиками:
- Максимальное обратное напряжение: 100 В
- Максимальный прямой ток: 150 мА
- Прямое падение напряжения: 1 В (при токе 10 мА)
- Время обратного восстановления: 4 нс
- Емкость перехода: 4 пФ (при обратном напряжении 0 В)
Какие еще важные параметры характеризуют диод 1N4148? Рассмотрим подробнее:
Температурный диапазон
Диод 1N4148 может работать в широком температурном диапазоне от -65°C до +175°C. Это позволяет использовать его как в бытовой электронике, так и в промышленном оборудовании.
Обратный ток
При максимальном обратном напряжении 100 В обратный ток диода 1N4148 не превышает 25 нА при комнатной температуре. Это обеспечивает хорошую изоляцию в закрытом состоянии.
Рассеиваемая мощность
Максимальная рассеиваемая мощность диода 1N4148 составляет 500 мВт. При этом необходимо учитывать температуру окружающей среды и обеспечивать соответствующий теплоотвод.
Применение диода 1N4148 в электронных схемах
Благодаря своим характеристикам диод 1N4148 нашел широкое применение во многих областях электроники. В каких же схемах он чаще всего используется?
Логические схемы
Высокое быстродействие и малая емкость перехода делают диод 1N4148 отличным выбором для построения логических схем. Он часто применяется в схемах И-НЕ, ИЛИ-НЕ и других логических элементах.
Защита от обратного напряжения
Диод 1N4148 часто используется для защиты чувствительных компонентов от обратного напряжения. Например, он может защищать светодиоды или микроконтроллеры от неправильного подключения питания.
Выпрямители сигналов
В схемах детекторов и выпрямителей малых сигналов диод 1N4148 позволяет эффективно преобразовывать переменное напряжение в постоянное.
Схемы фиксации уровня
Диод 1N4148 часто применяется в схемах фиксации уровня сигнала, ограничивая его амплитуду сверху или снизу.
Формирователи импульсов
Малое время обратного восстановления позволяет использовать диод 1N4148 в схемах формирования коротких импульсов.

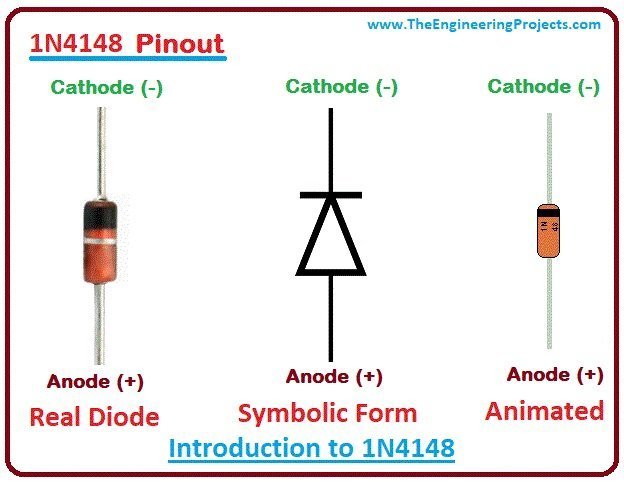

Маркировка и внешний вид диода 1N4148
Как визуально отличить диод 1N4148 от других полупроводниковых приборов? Рассмотрим особенности его маркировки и внешнего вида.
Корпус
Диод 1N4148 выпускается в стеклянном цилиндрическом корпусе DO-35. Его размеры:
- Длина: 3.8-4.2 мм
- Диаметр: 1.9-2.1 мм
Цветовая маркировка
На корпусе диода нанесено черное кольцо со стороны катода. Это позволяет определить полярность диода.
Текстовая маркировка
На корпусе диода обычно нанесена маркировка «4148». Однако некоторые производители могут использовать собственные коды маркировки.
Отличия диода 1N4148 от стабилитрона
Диод 1N4148 и стабилитрон могут иметь очень схожий внешний вид. Как же их различить? Рассмотрим основные отличия:
Маркировка
Стабилитроны обычно имеют маркировку, отличную от «4148». Часто на них указывается напряжение стабилизации, например «5.1» для стабилитрона на 5.1 В.
Электрические характеристики
Главное отличие заключается в вольт-амперной характеристике. У диода 1N4148 нет участка стабилизации напряжения при обратном включении, в отличие от стабилитрона.
Проверка мультиметром
При проверке мультиметром диод 1N4148 покажет падение напряжения около 0.6-0.7 В в прямом направлении. Стабилитрон может показать более высокое напряжение, соответствующее его напряжению стабилизации.
Аналоги и заменители диода 1N4148
Существует ли полноценная замена диоду 1N4148? Рассмотрим наиболее близкие аналоги:
Отечественные аналоги
Ближайшим отечественным аналогом диода 1N4148 является КД522Б. Он имеет схожие характеристики и может использоваться в большинстве схем вместо 1N4148.
Зарубежные аналоги
Среди зарубежных аналогов можно выделить следующие диоды:
- 1N914 — практически полный аналог
- 1N4448 — имеет несколько лучшие характеристики по быстродействию
- BAV19 — SMD-аналог в корпусе SOD-323
Особенности применения аналогов
При замене диода 1N4148 на аналог необходимо учитывать следующие факторы:
- Максимально допустимое обратное напряжение
- Прямой ток
- Время обратного восстановления
- Емкость перехода
В большинстве случаев прямая замена возможна, но в критичных схемах может потребоваться корректировка параметров.
Особенности монтажа и пайки диода 1N4148
Как правильно осуществить монтаж диода 1N4148 в электронное устройство? Рассмотрим основные рекомендации:
Подготовка к монтажу
Перед монтажом необходимо:
- Проверить диод на исправность
- Определить правильную полярность подключения
- Подготовить монтажные отверстия или контактные площадки на печатной плате
Процесс пайки
При пайке диода 1N4148 следует соблюдать следующие правила:
- Использовать паяльник мощностью не более 25-40 Вт
- Температура жала паяльника не должна превышать 300°C
- Время пайки — не более 2-3 секунд для каждого вывода
- Использовать теплоотвод для защиты диода от перегрева
Меры предосторожности
При работе с диодом 1N4148 необходимо соблюдать следующие меры предосторожности:
- Избегать статического электричества
- Не допускать механических повреждений корпуса
- Соблюдать полярность подключения
- Не превышать максимально допустимые электрические параметры
Тестирование и проверка исправности диода 1N4148
Как убедиться в работоспособности диода 1N4148? Рассмотрим основные методы проверки:
Проверка мультиметром
Простейший способ проверки — использование мультиметра в режиме «прозвонки диодов». При этом:
- В прямом направлении диод должен показать падение напряжения около 0.6-0.7 В
- В обратном направлении диод не должен проводить ток
Проверка осциллографом
Для более детальной проверки можно использовать осциллограф. Это позволит измерить:
- Время обратного восстановления
- Емкость перехода
- Форму вольт-амперной характеристики
Функциональная проверка
Окончательную проверку работоспособности диода можно провести, установив его в реальную схему и убедившись в корректной работе устройства.
Видео: Инструкция к применению — Диод 1N4148 и его аналоги
5582 +14
Биржа ProСтанки
Добавлено: 16.02.2012 в 23:22
Продолжительность: 03:00
Полезные видеоматиралы по электронике от крупнейшего поставщика ЗАО ЧИП и ДИП
Кремниевый диод 1N4148 обладает следующими параметрами: прямой ток — не менее 150мА, обратное напряжение 100В и высокая скорость переключения — не более 4 нс. Эти параметры, а также дешевизна и относительно небольшой корпус DO-35 позволили стать ему одним из самых распространенных диодов. Трудно встретить более-менее сложную схему, в которой Вы не найдете этот диод. Метка в виде черного кольца нанесена со стороны катода. Диод маркируется согласно американской системе JEDEC, одной из самых ранних и, пожалуй, самой неинформативной. В нашем случае 1N4148 является диодом с серийным номером 4148 и все. Диод выпускается многими десятками, если не сотнями фирм-производителей. Отечественным аналогом 1N4148 является диод КД522Б, причем зачастую в маркетинговых целях и наши производители маркируют свою продукцию как 1N4148.
С развитием технологии поверхностного монтажа диод стал выпускаться также в безвыводном корпусе SOD-80 или, иначе, minimelf. Такой диод обычно обозначается как LL4148 или DL4148. Некоторые компании-производители добавляют несколько букв в маркировку своих диодов для обозначения более высоких параметров своей продукции. Например, диод PMLL4148 фирмы NXP (заявленный прямой ток 200мА) или диод FDLL4148 фирмы Fairchild (прямой ток 300мА). Развитие технологии привело к выпуску диодов 1N4148 в миниатюрном корпусе SOD-123 (обозначается как 1N4148W) и еще меньшем корпусе — SOD-323 (диод 1N4148WS). И конечно, не обошлось без классики жанра поверхностного монтажа …
Комментарии
0Оставить комментарий
Интересные статьи партнеров
Поставка и запуск форматно-раскроечного станка Y45-1 в Сергиевом Посаде
Художественная обработка металла от Синди Чинн
Пусконаладка оптоволоконного лазерного станка по металлу XTC-1530H/1500 Raycus в Казани
Запустили оптоволоконный лазерный станок для резки листового металла и труб XTC-1530HT/2000 IPG в Набережных Челнах!
Поставка и пусконаладка токарного станка ЧПУ с наклонной станиной MetalTec ТС 55х750 Пром в Альметьевске
Запуск фрезерно-гравировального станка с ЧПУ WoodTec H 1325 В Саранске
Что такое тиковое масло?
Запуск оптоволоконного лазерного станка XTC-1530H/1500W Raycus в Новочеркасске
10 самых прочных металлов в мире
Похожее видео
Документация
Внимание! В данный момент магазин находится в состоянии наполнения и тестирования.
Название
| Название | Размер | |
|---|---|---|
| Диод 1N4148/1N4448 NXP | 309,32 KB | |
| Диод 4A10 GALAXY ELECTRICAL | 260,33 KB | |
| Интегральный стабилизатор L78L STMicroelectronics | 1,56 MB | |
| Калькулятор расчета резистора для светодиода | — | |
| Калькулятор цветовой маркировки резисторов | — | |
| Микроконтроллер ATmega328 Atmel | 5,17 MB | |
| Постоянные углеродные резисторы C1-4 | 191,54 KB | |
| Симистор BTA06/BTB06 STMicroelectronics | 74,17 KB | |
| Стабилитроны Д815 | 97,05 KB | |
| Транзистор 2SC945L UTC | 194,27 KB | |
| Транзистор BC546/547/548/549/550 Fairchild | 43,91 KB | |
| Транзистор TIP142/TIP147 STMicroelectronics | 135,35 KB | |
| Транзистор КТ361 | 55,26 KB | |
| Цветовая маркировка резисторов (4 полосы) | 124,74 KB | |
| Цветовая маркировка резисторов (5 полос) | 133,2 KB | |
| Цветовая маркировка резисторов (6 полос) | 151,69 KB |
Руководство по идентификации комплекта деталей для начинающих
Авторы: Джимблом, Бибойхо
Избранное Любимый 7
Диоды — 1N4148 и 1N4001
Диоды используются для обеспечения того, чтобы ток протекал только в одном направлении, за счет небольшого прямого падения на них.
В этом комплекте две разновидности диодов: малосигнальный диод 1N4148 и выпрямительный диод 1N4001. 1N4148 — это аккуратно выглядящий оранжево-черный диод, где черная линия отмечает отрицательную (катодную) сторону. 1N4001 — это черно-серый диод, катод которого отмечен серой линией.
Диод малосигнальный — 1N4148
В наличии COM-08588
Избранное Любимый 10
Список желаний
Диодный выпрямитель — 1А, 50В (1N4001)
В наличии COM-08589
1
Избранное Любимый 14
Список желаний
Оба диода имеют обычные диодные характеристики, однако отличаются электрическими характеристиками.
1N4001 имеет намного более высокий номинальный прямой ток, 1000 мА, по сравнению с номинальным значением 200 мА у 1N4148, но он также имеет немного более высокое номинальное прямое напряжение. Из-за относительно высокого номинального тока 1N4001 обычно используется в цепях преобразования мощности, таких как преобразователи постоянного тока и выпрямители переменного тока в постоянный. Микросхемы 1N4148 со слабым сигналом лучше использовать в слаботочных приложениях, таких как логические схемы.
Чтобы узнать больше о диодах, ознакомьтесь с нашим руководством по диодам.
Диоды
9 мая 2013 г.
Диодный праймер! Свойства диодов, типы диодов и применение диодов.
Избранное Любимый 71
Светодиоды
Зеленые, желтые, красные светодиоды 3 мм
Ни один проект не будет завершен без мигающего светодиода. Это факт! В комплект деталей входит по одному зеленому, желтому и красному 3-мм светодиодам.
Светодиод — основной зеленый 3мм
В наличии COM-09650
1
Избранное Любимый 8
Список желаний
Светодиод — основной красный 3мм
В наличии COM-00533
Избранное Любимый 7
Список желаний
Светодиод — основной желтый 3мм
В наличии COM-00532
Избранное Любимый 5
Список желаний
Светодиоды имеют две клеммы: анод на положительной стороне и катод на отрицательной стороне.
Два терминала можно различить двумя способами. Если вы посмотрите на основание диода, вы заметите, что оно не совсем круглое, есть плоский край, обозначающий катод. Однако я ужасно вижу плоский край, поэтому обычно ищу более короткую из двух ножек, которая также указывает на катод.
Освещение светодиода имеет два аспекта: для светодиода требуется определенное положительное напряжение, а также требуется достаточный, но не слишком большой прямой ток. Эти номиналы для всех трех светодиодов приведены в таблице ниже.
| Цвет светодиода | Предлагаемый прямой ток | Макс. Прямой ток | Типичное прямое напряжение |
|---|---|---|---|
| Зеленый | 16-18 мА | 20 мА | 2,0–2,4 В |
| Желтый | 16-18 мА | 20 мА | 2,0–2,4 В |
| Красный | 16-18 мА | 20 мА | 1,8–2,2 В |
Подробное обсуждение светодиодов см.
в нашем учебном пособии по светодиодам.
Светодиоды (LED)
12 августа 2013 г.
Изучите основы светодиодов, а также некоторые более сложные темы, которые помогут вам рассчитать требования для проектов, содержащих много светодиодов.
Избранное Любимый 67
7-сегментный светодиод — КРАСНЫЙ
Главную роль в наборе деталей играет этот прямоугольный компонент, в котором всего восемь светодиодов.
7-сегментный дисплей — светодиод (красный)
В наличии COM-08546
1
Избранное Любимый 20
Список желаний
Семь светодиодов составляют то, что мы называем 7-сегментным дисплеем, и их можно включать и выключать для создания любого количества или почти любых изображений многих других символов.
Восьмой светодиод управляет десятичной точкой в правом нижнем углу цифры. Вы, несомненно, видели 7-сегментные светодиоды в других важных ролях, таких как будильник, радио, микроволновая печь и множество других устройств, которые должны отображать числовое значение.
7-сегментный светодиод имеет 10 контактов, по пять в верхней и нижней части дисплея. Все светодиоды имеют общий анод, контакты 3 и 8, а остальные контакты являются отдельными катодами каждого светодиода.
Как визуально отличить диод 1N4148 от стабилитрона?
спросил
Изменено 1 год, 3 месяца назад
Просмотрено 4к раз
\$\начало группы\$
Так выглядит 1N4148 и так же выглядит стабилитрон.
Как лучше всего отличить или идентифицировать их визуально?
- диоды
- стабилитрон
\$\конечная группа\$
11
\$\начало группы\$
Стандартная упаковка для многих диодов.
Единственный способ отличить их визуально — это любой печатный код. Или купить их в маркированной упаковке у проверенного продавца (дигикей, маузер, производитель) и не перепутать.
Электрически вы можете измерить диод и подвергнуть его нескольким испытаниям, чтобы получить некоторые общие характеристики и тип, но попытка определить модель будет затруднена из-за огромного количества одинаковых деталей. Профессионалы не будут тратить свое время, да и любители тоже не должны. Миниатюризация и массовое производство этих товарных деталей предотвращает повторное использование такого типа. Просто купите новые, которые должным образом маркированы.
\$\конечная группа\$
\$\начало группы\$
Не существует надежного способа различить их визуально, так как они выглядят одинаково.
Однако существует простой и надежный способ провести различие без поиска кода производителя:
Сместите диод в обратном направлении с помощью источника питания и высокоомного резистора для ограничения тока, а затем измерьте напряжение на нем. .
\$\конечная группа\$
1
\$\начало группы\$
Обычно имеют маркировку.
Например, Onsemi 1N4148 имеет маркировку «4148» с черной катодной полосой.
Onsemi (Fairchild) 1N751 (стабилитрон 5.1V) имеют маркировку [logo], 51, A
К сожалению, аналогичные пакеты SMT Mini-MELF (например, LL4148) редко маркируются, и вам просто нужно следить за ними.
\$\конечная группа\$
\$\начало группы\$
Как правило, вы можете сказать, потому что 1N4148 обычно имеет маркировку «1N4148» на корпусе, а стабилитрон имеет другую маркировку. Вам может понадобиться увеличительное стекло, чтобы убедиться, потому что другие диоды могут иметь очень похожую маркировку. Если маркировка частично стерта, может быть трудно заметить разницу.
Типовая упаковка DO35 Маркировка Зенера, например. «1N4135» (стабилитрон 100 В, 500 мВт) или «C18» (стабилитрон BZX55C18, 18 В, 500 мВт). Иногда указывается только напряжение, например, «18» для 18 вольт.
Одна вещь, которую вы должны , а не делать, это доверять изображениям, размещенным на веб-сайтах. Вот снимок со страницы продукта 1N4148 от Digikey. Обратите внимание на заявление об отказе от ответственности «Показанное изображение является только представлением. Точные характеристики должны быть получены из технического описания продукта».
