Каковы основные параметры диода 1N5402. Где применяется этот выпрямительный диод. Какие есть аналоги 1N5402. Как правильно выбрать и использовать диод 1N5402 в электронных схемах.
Основные характеристики диода 1N5402
Диод 1N5402 относится к семейству выпрямительных диодов общего назначения. Он обладает следующими ключевыми параметрами:
- Максимальное обратное напряжение: 200 В
- Максимальный прямой ток: 3 А
- Максимальный импульсный ток: 200 А
- Прямое падение напряжения: 1,1 В при токе 3 А
- Обратный ток утечки: не более 10 мкА при 200 В
- Диапазон рабочих температур: от -65°C до +175°C

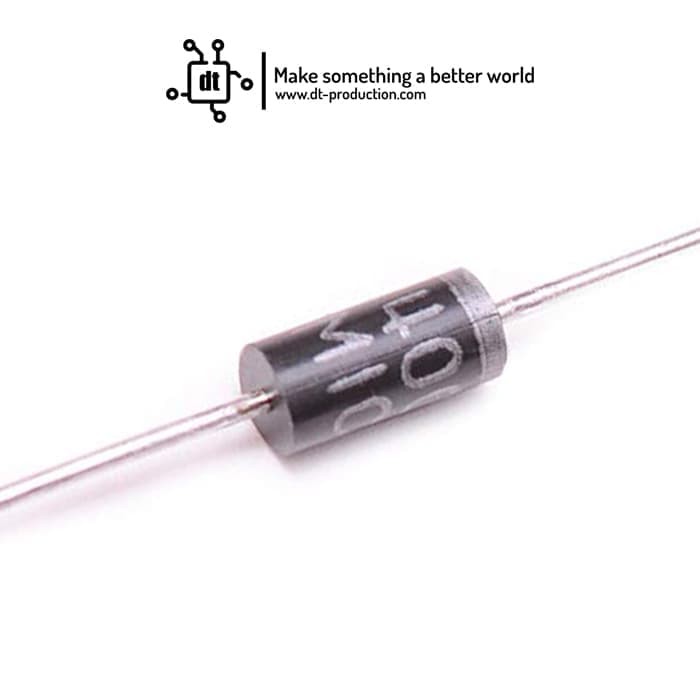

Диод выпускается в корпусе DO-201AD диаметром 2,3 мм и длиной 6,3 мм. Благодаря своим характеристикам 1N5402 способен работать с относительно большими токами и напряжениями, что определяет области его применения.
Области применения диода 1N5402
Выпрямительный диод 1N5402 находит широкое применение в различных электронных устройствах и схемах:
- Источники питания и адаптеры
- Выпрямители переменного тока
- Преобразователи напряжения
- Схемы защиты от перенапряжений
- Инверторы
- Зарядные устройства
Для чего используется диод 1N5402 в этих устройствах? Его основная функция — выпрямление переменного тока, то есть пропускание тока только в одном направлении. Это позволяет преобразовывать переменное напряжение в пульсирующее постоянное.
Преимущества и недостатки диода 1N5402
Рассмотрим основные достоинства и ограничения данной модели диода:
Преимущества:
- Высокая нагрузочная способность по току (до 3 А)
- Способность выдерживать большие импульсные токи
- Низкое прямое падение напряжения
- Широкий температурный диапазон
- Доступность и невысокая стоимость
Недостатки:
- Относительно большие габариты корпуса
- Не подходит для высокочастотных применений
- Уступает диодам Шоттки по быстродействию
Как выбрать между 1N5402 и другими диодами? Необходимо учитывать конкретные требования схемы по току, напряжению и быстродействию.
Аналоги и замена диода 1N5402
При отсутствии 1N5402 можно использовать ряд аналогичных диодов с близкими характеристиками:
- 1N5404 — с большим обратным напряжением (400 В)
- 1N5406 — на 600 В обратного напряжения
- 1N5408 — максимальное обратное напряжение 1000 В
- FR307 — быстродействующий аналог на 700 В
- HER508 — высокоэффективный выпрямитель
Какой диод выбрать в качестве замены? Необходимо подобрать модель с аналогичным или более высоким обратным напряжением и прямым током.
Особенности применения диода 1N5402 в схемах
При использовании 1N5402 в электронных устройствах следует учитывать некоторые нюансы:
- Не превышать максимально допустимый ток 3 А
- Обеспечить достаточное охлаждение при работе с большими токами
- Учитывать прямое падение напряжения около 1 В
- Использовать защитные RC-цепочки при коммутации индуктивной нагрузки
- Не применять в высокочастотных схемах из-за большого времени восстановления
Как правильно рассчитать параметры схемы с 1N5402? Необходимо учесть падение напряжения на диоде, его тепловыделение и обеспечить запас по току и напряжению.
Маркировка и проверка исправности диода 1N5402
Для идентификации и проверки работоспособности диода следует знать:
- Маркировка на корпусе: 1N5402 или N5402
- Катод обозначен полосой на корпусе
- Прозвонка мультиметром: в прямом направлении 0,5-0,7 В, в обратном — обрыв
- Проверка обратного тока утечки на пределе 200 В
Рекомендации по монтажу диода 1N5402
При установке диода в электронное устройство важно соблюдать следующие правила:
- Соблюдать полярность подключения (катод обозначен полосой)
- Использовать теплоотвод при больших токах
- Не допускать механических напряжений на выводах
- Пайку производить быстро, чтобы не перегреть диод
- Проверять качество паяных соединений
Какие меры предосторожности нужно соблюдать при монтаже? Важно не допускать перегрева диода и статического электричества, использовать антистатический браслет.
Типовые схемы включения 1N5402
Рассмотрим наиболее распространенные варианты использования диода 1N5402:
- Однополупериодный выпрямитель: диод подключается последовательно с нагрузкой
- Мостовая схема: четыре диода образуют двухполупериодный выпрямитель
- Защита от обратной полярности: диод шунтирует нагрузку
- Ограничитель напряжения: диод включается параллельно защищаемой цепи
Как правильно рассчитать номиналы элементов в этих схемах? Необходимо учитывать максимальные токи и напряжения, а также мощность рассеивания на диоде.
Сравнение 1N5402 с диодами других серий
Для выбора оптимального диода полезно сравнить 1N5402 с компонентами других серий:
- Серия 1N400x: меньший максимальный ток (1 А), но более компактные
- Серия 1N580x: более высокое обратное напряжение (до 1000 В)
- Серия FR: быстродействующие диоды для импульсных схем
- Диоды Шоттки: меньшее падение напряжения, но более низкое обратное напряжение
Какую серию диодов выбрать для конкретного применения? Решение зависит от требований к току, напряжению, быстродействию и габаритам в каждом конкретном случае.
Особенности работы 1N5402 при высоких температурах
При эксплуатации диода в условиях повышенных температур следует учитывать:
- Снижение максимально допустимого тока
- Увеличение обратного тока утечки
- Возможное изменение прямого падения напряжения
- Необходимость более эффективного охлаждения
Как обеспечить надежную работу 1N5402 при высоких температурах? Рекомендуется использовать схемы с запасом по току и напряжению, а также применять эффективные системы охлаждения.
