Общая характеристика и назначение диодов Д242

Диоды Д242 относятся к классу выпрямительных кремниевых диодов средней мощности. Они предназначены для преобразования переменного напряжения частотой до 1,1 кГц в постоянное.

Основные особенности диодов Д242:

  • Материал — кремний
  • Тип — диффузионные
  • Корпус — металлостеклянный с жесткими выводами
  • Максимальный прямой ток — 10 А
  • Максимальное обратное напряжение — 100 В
  • Рабочая частота — до 1,1 кГц

Диоды Д242 выпускаются в нескольких модификациях: Д242, Д242А, Д242Б. Они отличаются некоторыми параметрами, что позволяет подобрать оптимальный вариант для конкретной схемы.

Основные электрические параметры диодов Д242

Рассмотрим более подробно основные характеристики диодов серии Д242:


ПараметрД242Д242АД242Б
Максимальное постоянное обратное напряжение, В100100100
Максимальный прямой ток, А10105
Постоянное прямое напряжение (при Iпр), В1,25 (10А)1,0 (10А)1,5 (5А)
Постоянный обратный ток (при Uобр 100В), мА333
Рабочая частота, кГц1,11,11,1

Как видно из таблицы, основные отличия модификаций заключаются в величине прямого тока и прямого падения напряжения.

Конструкция и корпус диодов Д242

Диоды Д242 выпускаются в металлостеклянном корпусе типа КД-10А с жесткими выводами. Конструкция корпуса обеспечивает надежную герметизацию и хороший отвод тепла.

Основные элементы конструкции:

  • Корпус из металла
  • Стеклянный изолятор
  • Жесткие выводы из меди
  • Кремниевый кристалл с p-n переходом

На корпусе диода нанесена маркировка с обозначением типа и схемой расположения выводов. Масса диода с комплектующими деталями не превышает 18 г.


Применение диодов Д242 в электронных схемах

Благодаря своим характеристикам, диоды Д242 находят широкое применение в различных электронных устройствах:

  • Выпрямители в источниках питания
  • Схемы защиты от перенапряжений
  • Формирователи импульсов
  • Детекторы огибающей в радиоприемниках
  • Устройства коммутации в силовой электронике

При использовании диодов Д242 необходимо учитывать ряд особенностей:

  1. Обеспечить эффективный теплоотвод при работе на больших токах
  2. Не превышать максимально допустимое обратное напряжение
  3. При последовательном соединении шунтировать диоды выравнивающими резисторами
  4. Учитывать падение напряжения на диоде при расчете схем

Аналоги и замена диодов Д242

При отсутствии диодов Д242 их можно заменить рядом аналогов с близкими характеристиками:

  • Д243 — имеет большее обратное напряжение (200 В)
  • Д245 — рассчитан на обратное напряжение 300 В
  • КД202 — маломощный аналог на ток до 5 А
  • 1N5408 — зарубежный аналог на ток 3 А и напряжение 1000 В

При выборе замены необходимо учитывать все основные параметры: максимальный прямой ток, допустимое обратное напряжение, прямое падение напряжения, рабочую частоту.


Особенности монтажа и эксплуатации диодов Д242

При монтаже и использовании диодов Д242 следует соблюдать ряд правил:

  • Момент затяжки при креплении не должен превышать 1,96 Н·м
  • Не прикладывать к изолированному выводу усилие более 9,8 Н
  • Обеспечить эффективный теплоотвод (радиатор)
  • Не допускать превышения максимальной рабочей температуры 130°C
  • При пайке время воздействия температуры не более 5 секунд

Соблюдение этих требований обеспечит надежную работу диодов в течение длительного срока службы.

Проверка исправности диодов Д242

Для проверки работоспособности диодов Д242 можно использовать следующие методы:

  1. Прозвонка мультиметром в режиме «диод»
  2. Измерение прямого падения напряжения при номинальном токе
  3. Измерение обратного тока утечки при максимальном обратном напряжении
  4. Проверка времени восстановления обратного сопротивления

Исправный диод должен иметь низкое прямое сопротивление, высокое обратное сопротивление и параметры в пределах паспортных значений.

Заключение

Диоды Д242 являются надежными и проверенными компонентами для построения выпрямительных и защитных схем средней мощности. Благодаря хорошим электрическим параметрам и удобному корпусу, они до сих пор находят применение в различной радиоэлектронной аппаратуре. При правильном выборе режимов работы диоды Д242 обеспечивают длительный срок службы в составе электронных устройств.



Диод Д242 — DataSheet

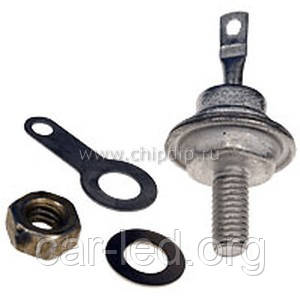

Корпус диода Д242Корпус диода Д242



Описание

Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц. Выпускаются
в металлостеклянном корпусе с жесткими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диода с комплектующими деталями не более 18 г.

Пои креплении диодов усилие затяжки должно быть не более 1,96 Н·м (0,2 кгс·м). При этом запрещается прилагать к изолированному выводу усилие, превышающее 9,8 Н (1 кгс), так как это может привести к нарушению целостности стеклянного изолятора.

Размеры радиатора (теплоотвода) рассчитываются из условия, что диод является точечным источником теплоты, рассеивающим мощность 2Uпр.срIпр.ср.

При последовательном соединении диодов рекомендуется применять диоды одного типа и шунтировать каждый резистором сопротивлением 10… 15 кОм на каждые 100 В амплитуды обратного напряжения.



Характеристики диода Д242
ПараметрОбозначениеМаркировкаЗначениеЕд. изм.
АналогД2421N2248
Максимальное постоянное обратное напряжение.Uo6p max, Uo6p и maxД242100В
Д242А100
Д242Б100
Максимальный постоянный прямой ток.Iпp max, Iпp ср max, I*пp и maxД24210А
Д242А10
Д242Б5
Максимальная рабочая частота диодаfд maxД2421.1кГц
Д242А1.1
Д242Б
1.1
Постоянное прямое напряжениеUпр не более (при Iпр, мА)Д2421.25 (10 А)В
Д242А1 (10 А)
Д242Б1.5 (5 А)
Постоянный обратный токIобр не более (при Uобр, В)Д2423000 (100)мкА
Д242А3000 (100)
Д242Б3000 (100)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значенияtвос, обрД242мкс
Д242А
Д242Б
Общая емкостьСд (при Uобр, В)Д242пФ
Д242А
Д242Б

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.



Зависимость допустимого прямого тока от температурыЗависимость допустимого прямого тока от температуры

Зависимость среднего прямого тока от частоты

Зависимость среднего прямого тока от частоты

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Диод Д242, Д242А, Д242Б, Д243, Д243А, Д245, Д245А, Д246, Д247, Д248

Поиск по сайту


Диоды Д242, Д242А, Д242Б, Д243, Д243А, Д245, Д245А, Д246, Д247, Д248 — диффузионные, кремниевые. Основное назначение — преобразование переменного напряжения. Граничная частота — 1 кГц. Корпус диодов — металлостеклянный. Имеются жёсткие выводы. На корпусе диодов нанесена их цоколёвка и тип.
Вместе с комплектующими деталями диоды весят около 18 г.

Электрические параметры Д242, Д243, Д245, Д246, Д247, Д248

Прямое напряжение (среднее)
Д242А, Д243А, Д245А, Д246А 1 В
Д242, Д243, Д245, Д246, Д247 1.25 В
Д242Б, Д243Б, Д245Б, Д246Б, Д247Б, Д248Б 1.5 В
Обратный ток (средний), не более 3 мА


Предельные технические характеристики диодов
Д242, Д243, Д245, Д246, Д247, Д248

Обратное напряжение (импульсное)
Д242, Д242А, Д242Б100 В
Д243, Д243А, Д243Б200 В
Д245, Д245А, Д245Б300 В
Д246, Д246А, Д246Б400 В
Д247, Д247Б500 В
Д248Б600 В
Прямой ток (средний)
Д242, Д242А, Д243, Д243А, Д245, Д245А, Д246, Д246А, Д24710 А
Д242Б, Д243Б, Д245Б, Д246Б, Д247Б, Д248Б5 А

Рабочая температура: -60…+130°C



Описание диодов Д242 — Д248

ДиодД242Д242АД242Б
U обр, (V)100100100
I прямой max , (A)10105
I обрат max , (mkA)333
Корпус:



ДиодД243Д243АД243Б
U обр, (V)200200200
I прямой max , (A)10105
I обрат max , (mkA)333
Корпус:
ДиодД244Д244АД244Б
U обр, (V)505050
I прямой max , (A)10105
I обрат max , (mkA)333
ДиодД245Д245АД245Б
U обр, (V)300300300
I прямой max , (A)10105
I обрат max , (mkA)333
Корпус:
ДиодД246Д246АД246Б
U обр, (V)400400400
I прямой max , (A)10105
I обрат max , (mkA)333
ДиодД247Д247БД248Б
U обр, (V)500500600
I прямой max , (A)1055
I обрат max , (mkA)333



Предыдущая запись

Описание tda7386 Datasheet

Следующая запись

Описание диод д226

Вам также могут понравиться

Характеристики диодов 1n4007, д242, д226, кд202в

Выбрать подходящий полупроводник для того или иного механизма порой бывает весьма затруднительно. Чтобы лучше ориентироваться в названиях диодов и легче их запоминать, необходимо знать, что любое название является составным и включает в себя 4 части.

Первая часть — число, либо литера, обозначающая использованный при изготовлении материал:

1 (Г) — соединения с включениями германия.

2 (К) — соединения с включениями кремния.

3 (А) — арсенид галлия, а также другие соединения с включениями галлия.

Вторая часть — указание на подклассовую принадлежность прибора:

Д — диоды;

А — сверхвысокочастотные диоды;

И — диоды туннельные и обращённые.

Третья часть — число, демонстрирующее назначение и качества конструкции.

Четвёртая часть — номер приведённой модели.

Конечно данные расшифровки актуальны только в отношении продукции отечественного производителя, однако общий смысл построения названий диодов в зарубежной практике может быть схож.

Далее будут представлены на рассмотрения по 2 диода средней и малой мощности.

 Диод N4007

Характеристики диодов

Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.

Весьма часто применяется, чтобы сформировать блок питания (как компонент  выпрямителя, включающего в себя 4 диода).  Как и прочие модели, предназначен для преобразования характера напряжения (был переменным, становится постоянным). Выпускаются диоды подобного образца преимущественно в Тайване компаниями DIODES и RECTRON SEMICONDACTOR. В иных зарубежных странах изготовители тоже есть, но объём поставок от них невелик.

Массово применяется в телефонах, смартфонах, планшетных компьютерах.

Для самых недорогих маломощных (до 1 Ватта) устройств достаточно всего одного такого диода (вместо моста из 4-х). Чтобы легче ориентироваться при установке, на покрытии имеется выделенное цветном кольцо, обозначающее расположение катодного вывода.

Длина вывода на каждой стороне диода достаточна как для горизонтального расположения, так и для вертикальной установки. Имеет низкую себестоимость. Почти все полупроводники серии 1N4001 — 1N4007 возможно заменить на 1N4007 при необходимости. Мажет применяться в радиоаппаратуре вместо варикапа.

Постоянное обратное напряжение (max.) — 1000 В

Постоянный ток (max.) — 1 А (при 75°C)

Прямое напряжение (max.) — 1,1 В

Рабочая температура — -65…+175°C

Вес — 0,33 г

Аналоги

  • Российские:
  • КД243ж;
  • КД258д.
  • Зарубежные:
  • HEPR0056RT;
  • BYW43;
  • 1N2070, 1N3549;
  • BY156, BYW27.



 Диод Д242

Характеристики диодов

Диффузионный полупроводник. Изготовлен из кремния и «упакован» в металлостекляный корпус. Выводы жёсткие. На поверхности обозначены тип и цоколевка (отображение взаиморасположения электродов и выводов). Д242 относится к числу выпрямительных среднемощных диодов, то есть он рассчитан на выпрямление тока от 300mA до 10А. Применяется в различных сферах радиоэлектронной промышленности.

Постоянное обратное напряжение (max.) — 100 В

Постоянный прямой ток (max.) — 10 А

Прямое напряжение (mid.) — 1,25 В

Рабочая температура — -65…+130°C

Обратный ток (mid.) — не более 3 mA

Граничная частота — 1 кГц

Вес (со всеми дополняющими) — 18 г

Вес (только диод) — 12 г

Модификации: Д242а, Д242б

Аналоги: Д243, Д245, Д246

 Диод Д226

Характеристики диодов

Маломощный диод. Вся серия (Д226, Д226а — Д226е) представляет собой кремниевые устройства в корпусе из стекла и металла. Обладают гибкими выводами, а на корпусе имеется цоколевка. Выход для катода (1мм) немного толще выхода для анода (0,8мм). Может применяться для снижения напряжения в лампах накаливания. В кодировке может быть замена Д (сплавные) на МД (диффузионные).

Обратное импульсное напряжение (max.) — 400 В

Прямой ток (max.) — 300 mA

Прямое напряжение (max.) — 1 В

Обратный ток — 100 mkA

Рабочая частота (max.) — 1кГц

Рабочая температура (max.) — 80°C

Корпус: Д-7

Аналоги: любые модели из родной серии.



 Диод КД202в

Характеристики диодов

Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.

Содержит золото — 0,00053 грамм.

Допустимое обратное напряжение (max.) — 70 В

Импульсное напряжение (max.) — 100 В

Обратный ток — 5 А

Импульсный ток — 9 А

Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)

Рабочая частота диода (max.) — 1,2 кГц

t° корпуса диода — 75°C

Вес — 4,62 г

Аналоги: 1N4724
Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Д242А випрямний діод кремнієвий, дифузний (10A 100V)

Д242А выпрямительный диод кремниевый, диффузионный (10A 100V)

Предназначены для преобразования переменного напряжения частотой до 1,1 кГц.

Выпускаются в металлостеклянном корпусе с жесткими выводами.

Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Диоды Д242-Д248 соответствуют техническим условиям 0.336.206 ТУ.

Масса диодов с комплектующими деталями не более 18 г.



При креплении диодов усилие затяжки должно быть не более 1,96 Н х м (0,2 кгс х м). При этом запрещается прилагать к изолированному выводу усилие, превышающее 9,8 Н (1 кгс), так как это может привести к нарушению целостности стеклянного изолятора.

Размеры радиатора рассчитываются из условия, что диод является точечным источником теплоты, рассеивающим мощность 2 Uпр, ср Iпр, ср.

При последовательном соединении диодов рекомендуется применять диоды одного типа и шунтировать каждый резистором сопротивлением 10…15 кОм на каждые 100 В амплитуды обратного напряжения.



Диоды Д242 кремниевые, диффузионные.
Предназначены для преобразования переменного напряжения частотой до 1,1 кГц.
Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диодов с комплектующими деталями не более 18 г.
Тип корпуса: КДЮ-11-4.
Технические условия: аА0.336.206 ТУ.

Основные технические характеристики диода Д242:
• Uoбp max — Максимальное постоянное обратное напряжение: 100 В;
• Inp max — Максимальный прямой ток: 10 А;
• fд — Рабочая частота диода: 1,1 кГц;
• Unp — Постоянное прямое напряжение: не более 1,25 В при Inp 10 А;
• Ioбp — Постоянный обратный ток: не более 3000 мкА при Uoбp 100 В

Основные технические характеристики диодов Д242, Д242А, Д242Б:

ДиодUпр/IпрIoбрt вос обрUобр maxUобр имп maxIпр maxIпр имп maxfд maxТ
В/АмА  мксВВААпФкГц°C
Д2421,25/103100101,1-60…+130
Д242А1,0/103100101,1-60…+130
Д242Б1,5/5310051,1-60…+130



Условные обозначения электрических параметров диодов:

 • Uпр/Iпр — Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
 • Iобр— Обратный ток диода при предельном обратном напряжении;
 • tвoc обр — Время обратного восстановления;
 • Uoбp max — Максимальное постоянное обратное напряжение;
 • Uобр имп max — Максимальное импульсное обратное напряжение;
 • Inp max — Максимальный прямой ток;
 • Inp имп max — Максимальный импульсный прямой ток;
 • Сд — Общая емкость диода;
 • fд max — Максимальная рабочая частота диода;
 • Т — температура окружающей среды.

Анализ диодных цепей ENGI 242 ELEC Февраль 2005 ENGI 242 / ELEC 2222 Анализ диодных цепей — Графический анализ с использованием линий нагрузки — Аналитический анализ.

Презентация на тему: «Анализ диодных цепей ENGI 242 ELEC 222. 1 февраля 2005 г.ENGI 242 / ELEC 2222 Анализ диодных цепей — графический анализ с использованием линий нагрузки — аналитический анализ» — стенограмма презентации:

1 Анализ диодной цепи ENGI 242 ELEC 222

Diode Circuit Analysis ENGI 242 ELEC 222

2 1 февраля 2005 г.ENGI 242 / ELEC 2222 Анализ диодных цепей — Графический анализ с использованием линий нагрузки — Аналитический анализ с использованием светодиодов KVL и KCL Стабилитроны Сопротивление диодов — Статическое сопротивление R D — Динамическое сопротивление r d — Среднее сопротивление r dav Моделирование характеристических кривых диодов

1 February 2005ENGI 242/ELEC 2222 Diode Circuit Analysis –Graphical Analysis using Loadlines –Analytical Analysis using KVL and KCL LEDs Zener Diodes Diode Resistance –Static Resistance R D –Dynamic Resistance r d –Average Resistance r dav Diode Characteristic Curves Simulation

3 1 февраля 2005 г. Конфигурация диодов серии ENGI 242 / ELEC 2223

1 February 2005ENGI 242/ELEC 2223 Series Diode Configuration

4 1 февраля 2005 г.ENGI 242 / ELEC 2224 Построение линии нагрузки для определения точки Q.

1 February 2005ENGI 242/ELEC 2224 Drawing a Load Line to Find the Q Point.

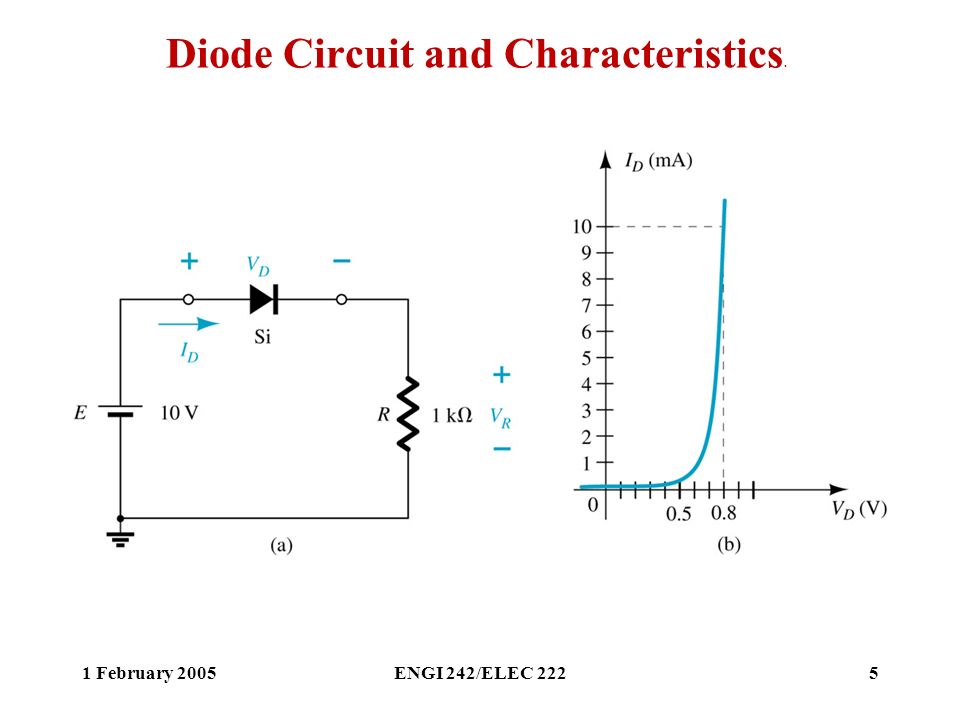

5 1 февраля 2005 г. Схема и характеристики диода ENGI 242 / ELEC 2225.

1 February 2005ENGI 242/ELEC 2225 Diode Circuit and Characteristics.

6 1 февраля 2005 г. ENGI 242 / ELEC 2226 Пример грузовой марки

1 February 2005ENGI 242/ELEC 2226 Load Line Example
.

Общие сведения о спецификациях, параметрах и номинальных характеристиках диодов »Электроника

Диоды

могут показаться простыми, но они имеют множество технических характеристик, параметров и номиналов, которые необходимо учитывать при выборе одного из них в качестве замены или для новой конструкции электронной схемы.


Diode Tutorial Включает:
Типы диодов Характеристики и рейтинг диодов PN переходный диод СВЕТОДИОД PIN-диод Диод с барьером Шоттки Варактор / варикап Стабилитрон


Понимание технических характеристик, параметров и номинальных характеристик диодов может быть ключом к выбору правильного электронного компонента для конкретной конструкции электронной схемы.На рынке доступно огромное количество диодов, поэтому выбор необходимого не всегда может показаться легким.

Большинство спецификаций, номинальных значений и параметров относительно просты для понимания, особенно с небольшими пояснениями, но некоторые из них могут потребовать немного большего объяснения, или они могут быть применимы к ограниченному количеству диодов.

Помимо технических характеристик, касающихся электрических характеристик, важна также физическая упаковка. Диоды поставляются в различных корпусах, включая корпуса с проводами, а также высокомощные диоды, которые крепятся болтами к радиаторам, и с огромным количеством высокоавтоматизированных процессов производства и сборки печатных плат, компонентов технологии поверхностного монтажа — диоды SMD используются в огромных количествах.

Технические характеристики диодов приведены в технических паспортах и ​​содержат описание характеристик диода. Проверка рабочих параметров позволит оценить диод на предмет того, обеспечивает ли он требуемые характеристики для предполагаемой функции.

Selection of PN junction diodes

Различные параметры спецификации более применимы для диодов, используемых в различных приложениях, различных конструкциях электронных схем и т. Д. Для силовых приложений будут важны такие аспекты, как допустимый ток, прямое падение напряжения, температура перехода и тому подобное, но для конструкций RF, емкость и напряжение включения часто представляют большой интерес.

Приведенные ниже аспекты подробно описывают некоторые из наиболее широко используемых параметров или спецификаций, используемых в технических паспортах для большинства типов диодов.

Характеристики и параметры диода

В приведенном ниже списке приведены подробные сведения о различных характеристиках диодов и параметрах диодов, которые можно найти в технических паспортах и ​​спецификациях диодов.

  • Полупроводниковый материал: Полупроводниковый материал, используемый в диоде с PN-переходом, имеет первостепенное значение, поскольку используемый материал влияет на многие из основных характеристик и свойств диодов.Кремний и германий — два широко используемых материала:
    • Кремний: Кремний — наиболее широко используемый материал, поскольку он обеспечивает высокие характеристики для большинства приложений и низкие производственные затраты. Технология производства кремния хорошо отработана, и кремниевые диоды можно изготавливать дешево. Напряжение прямого включения составляет около 0,6 В, что является высоким показателем для некоторых приложений, хотя для диодов Шоттки оно меньше.
    • Германий: Германий менее широко используется, но обеспечивает низкое напряжение включения около 0.От 2 до 0,3 В.
    Другие материалы обычно предназначены для более специализированных диодов. Например, светодиоды используют составные материалы для обеспечения разных цветов.
  • Тип диода: Хотя в основе конструкции большинства диодов лежит PN переход, разные типы диодов разработаны для обеспечения разных характеристик, и иногда они могут работать по-разному. Выбор правильного типа диода для любого конкретного применения является ключевым.Стабилитроны

    используются для обеспечения опорных напряжений, в то время как варакторные диоды используются для обеспечения переменного уровня емкости в конструкции RF в соответствии с предусмотренным обратным смещением. В выпрямительных диодах может использоваться простой диод с PN переходом, или в некоторых случаях они могут использовать диод Шоттки для более низкого прямого напряжения. Каким бы ни было приложение, необходимо использовать диод правильного типа для получения требуемых функций и характеристик.


  • Прямое падение напряжения, Vf: Любое электронное устройство, пропускающее ток, будет развивать результирующее напряжение на нем, и эта характеристика диода имеет большое значение, особенно для выпрямления мощности, где потери мощности будут выше для высокого прямого падение напряжения.Также диодам для ВЧ-схем часто требуется небольшое прямое падение напряжения, поскольку сигналы могут быть небольшими, но все же необходимо его преодолеть.

    Напряжение на диоде с PN переходом возникает по двум причинам. Первый связан с характером полупроводникового PN перехода и является результатом упомянутого выше напряжения включения. Это напряжение позволяет преодолеть истощающий слой и протечь ток. Вторая причина возникает из-за обычных резистивных потерь в устройстве. В результате будет дана величина прямого падения напряжения при заданном уровне тока.Этот показатель особенно важен для выпрямительных диодов, через которые может проходить значительный ток.

    График прямого падения напряжения для различных уровней тока, в частности, для выпрямительных диодов, обычно приводится в технических данных. Он будет иметь диапазон типичных значений, и с его помощью можно определить диапазон падения напряжения для ожидаемых уровней переносимого тока. Затем можно определить мощность, которая будет рассеиваться в области электронного перехода диода.

  • Пиковое обратное напряжение, PIV: Эти характеристики диода представляют собой максимальное напряжение, которое диод может выдерживать в обратном направлении. Это напряжение нельзя превышать, иначе устройство может выйти из строя.

    Это напряжение — это не просто среднеквадратичное значение входящего сигнала. Каждую схему необходимо рассматривать по отдельности, но для простого однодидного полуволнового выпрямителя с некоторой формой сглаживающего конденсатора впоследствии следует помнить, что конденсатор будет удерживать напряжение, равное пику входящей формы волны напряжения.Тогда диод также будет видеть пик входящей формы волны в обратном направлении и, следовательно, в этих условиях он будет видеть пиковое обратное напряжение, равное размаху сигнала.

  • Напряжение обратного пробоя, В (BR) R : Это немного отличается от пикового обратного напряжения тем, что это напряжение является точкой, в которой диод выйдет из строя.

    IV characteristic of a PN junction diode showing the reverse breakdown Вольт-амперная характеристика диода PN, показывающая обратный пробой

    Диод может выдерживать обратное напряжение до определенной точки, а затем он выйдет из строя.В некоторых диодах и в некоторых схемах она нанесет непоправимый ущерб, хотя для Зинера / опорного напряжения диодов обратного пробоя сценария является то, что используется для опорного напряжения, хотя схема должна быть разработана, чтобы ограничить ток, протекающим, в противном случае диод может быть уничтожен.

  • Максимальный прямой ток: Для конструкции электронной схемы, пропускающей любые уровни тока, необходимо обеспечить, чтобы максимальные уровни тока для диода не превышались.По мере повышения уровня тока дополнительное тепло рассеивается, и его необходимо удалить.

  • Рабочая температура перехода: Как и все электронные компоненты, диоды имеют максимальную рабочую температуру. В техническом паспорте будет раздел с указанием максимальной температуры перехода. По мере повышения температуры перехода надежность в долгосрочной перспективе падает. Если превышена максимальная температура перехода, диод может выйти из строя и даже загореться.

    Следует помнить, что температура перехода относится к самому диодному переходу внутри корпуса, а не к температуре корпуса. Между температурой упаковки и температурой перехода должен быть допустимый запас. Часто кривые включаются в технические данные, чтобы можно было определить температуру перехода. Также можно рассчитать температуру перехода, зная ток, прямое падение напряжения и тепловое сопротивление: спецификации, которые упоминаются в технических характеристиках и также упоминаются здесь.

    Принимая во внимание аспекты долгосрочной надежности, всегда лучше всего эксплуатировать диод в пределах своих номиналов. Это дает хороший запас для обеспечения надежной долгосрочной работы и для диода, чтобы выдерживать любые кратковременные пики. То же самое для любого электронного компонента.

  • Переход к тепловому сопротивлению окружающей среды, Θ JA : Этот параметр спецификации диода измеряется в ° C на ватт и означает, что на каждый ватт, рассеиваемый в переходе, будет определенное повышение температуры выше температуры окружающей среды. .Это означает, что для диода с тепловым сопротивлением перехода к окружающей среде 50 ° C / Вт температура перехода будет повышаться на 50 ° C на каждый ватт рассеиваемой мощности.

    Тепловое сопротивление перехода к окружающей среде на самом деле является суммой ряда отдельных областей диода: теплового сопротивления перехода к корпусу, теплового сопротивления корпуса и поверхности и теплового сопротивления поверхности к окружающей среде, как показано на рисунке. формула: θ JA = θ JC + θ CS + θ SA .

    Эта общая спецификация является ключом к возможности определить фактическую рабочую температуру перехода — ключевой параметр, который необходимо контролировать при проектировании схемы, в которой диоды пропускают значительный ток, так что прошедший ток приведет к рассеянию мощности.

    Температуру перехода можно рассчитать по формуле:

    Где:
    T J температура перехода
    T AMB = температура окружающей среды
    Θ JA = переход к тепловому сопротивлению окружающей среды.

  • Ток утечки: Если бы был идеальный диод, то при обратном смещении тока не было бы. Обнаружено, что для реального диода с PN-переходом очень малая величина тока течет в обратном направлении из-за наличия неосновных носителей заряда в полупроводнике. Уровень тока утечки зависит от трех основных факторов. Обратное напряжение очевидно. Он также зависит от температуры, заметно повышаясь с температурой.Также обнаружено, что это очень зависит от типа используемого полупроводникового материала — кремний намного лучше германия.

    IV characteristic of a PN junction diode showing the reverse leakage current parameter ВАХ диода PN, показывающая параметр тока утечки

    Характеристика или спецификация тока утечки для диода PN-перехода указывается при определенном обратном напряжении и определенной температуре. Спецификация обычно определяется в единицах микроампер, мкА или пикоампер, пА, поскольку уровни обычно очень низкие до того, как произойдет обратный пробой.

  • Емкость перехода: Все диоды с PN переходом обладают емкостью перехода. Область обеднения — это диэлектрический промежуток между двумя пластинами, которые эффективно формируются на краю области обеднения и области с основными носителями. Фактическое значение емкости зависит от обратного напряжения, которое вызывает изменение области истощения (увеличение обратного напряжения увеличивает размер области истощения и, следовательно, уменьшает емкость).

    Этот факт хорошо используется в варакторах или варикапных диодах и широко используется в ВЧ-конструкциях генераторов переменной частоты и фильтров переменной частоты. Однако для многих других приложений, особенно для некоторых радиочастотных схем, где паразитная емкость диода может повлиять на производительность, это необходимо минимизировать. Поскольку емкость имеет значение, она указывается. Параметр обычно описывается как заданная емкость (обычно в пФ, поскольку уровни емкости относительно низкие) при заданном напряжении или напряжениях.Также для многих ВЧ приложений доступны специальные диоды с малой емкостью.

    Для многих применений с выпрямителями мощности емкость достаточно мала, чтобы не создавать проблем. Например, емкость перехода 1N4001 и 1N4004 составляет всего 15 пФ для обратного напряжения 4 вольта и меньше при повышении напряжения. Диоды с более высоким напряжением могут быть меньше — 1N4007 имеет емкость перехода 8 пФ для обратного напряжения 4 вольта. Соответственно, влияние емкости замечается только при повышении частоты.Поскольку уровни емкости низкие, на частоты до 100 кГц она часто не влияет, и в большинстве случаев ее можно игнорировать, вплоть до даже более высоких частот.

  • Тип корпуса: Диоды могут быть установлены в различных корпусах в зависимости от их применения, и в некоторых обстоятельствах, особенно в ВЧ приложениях, корпус является ключевым элементом при определении общих характеристик ВЧ диодов.

    Также для силовых приложений, где важно рассеивание тепла, корпус может определять многие общие параметры диодов, поскольку для мощных диодов могут потребоваться корпуса, которые можно прикрепить болтами к радиаторам, тогда как малосигнальные диоды могут быть доступны с выводами или как устройства для поверхностного монтажа .Также мощные диоды могут быть доступны в виде мостовых выпрямителей, содержащих четыре диода в мосте, подходящих для выпрямления волн.

    Диоды для поверхностного монтажа, SMD-диоды используются в огромных количествах, потому что большая часть производства электроники и сборки печатных плат осуществляется с использованием автоматизированных методов, а технология поверхностного монтажа подходит для этого.

    Diode bridge rectifier circuit and markings Схема мостового выпрямителя и маркировка

    В дополнение к этому, диоды доступны как с выводами, так и в корпусах для поверхностного монтажа, в зависимости от диода.Большинство ВЧ диодов и диодов малой мощности доступны в корпусах для поверхностного монтажа, что делает их более подходящими для крупномасштабного производства.

  • Схемы кодирования и маркировки диодов: Большинство используемых диодов имеют номера деталей, соответствующие схемам JEDEC или Pro-Electron. Такие числа, как 1N4001, 1N916, BZY88 и многие другие, хорошо знакомы всем, кто занимается проектированием и производством электроники.

    Однако при использовании методов автоматизированной сборки печатных плат и технологии поверхностного монтажа обнаруживается, что многие устройства слишком малы, чтобы нести полное число, которое может быть использовано в паспорте.В результате была разработана довольно произвольная система кодирования, согласно которой на упаковке устройства содержится простой двух- или трехзначный идентификационный код.

    Обычно его можно разместить на небольших корпусах диодов для поверхностного монтажа. Однако определить типовой номер SMD-диода производителя по коду корпуса может быть непросто на первый взгляд. Есть несколько полезных кодовых книг SMD, которые предоставляют данные для этих устройств. Например, код «13s» обозначает диод для поверхностного монтажа BAS125 в корпусе SOT23 или SOT323.

Пример типовых характеристик диода

Несмотря на то, что существует множество различных диодов с большим количеством различных спецификаций, иногда помогает увидеть, каковы различные характеристики и параметры и как они выражаются в формате, аналогичном тем, которые представлены в таблицах данных.

Типовой 1N5711 Характеристики / Технические характеристики
Характеристика Типичное значение Блок Детали
Макс.напряжение блокировки постоянного тока, В 70 В
Макс.продолжительный ток в прямом направлении, Ifm 15 мА
Напряжение обратного пробоя, В (БР) R 70 В при обратном токе 10 мкА
Обратный ток утечки, IR 200 мкА При VR = 50 В
Прямое падение напряжения, VF 0.41

1,00

В при IF = 1,0 мА

IF = 15 мА

Емкость перехода, Кдж 2,0 пФ VR = 0 В, f = 1 МГц
Время обратного восстановления, trr 1 нС

Огромное количество диодов имеет огромное количество различных характеристик. Некоторые диоды могут быть предназначены исключительно для выпрямления, тогда как другие могут быть разработаны, чтобы излучать свет, обнаруживать свет, действовать в качестве опорного напряжения, обеспечивают переменную емкость и тому подобные.Диоды также поставляются в различных упаковках, подавляющее большинство из которых в наши дни продаются как диоды для поверхностного монтажа для автоматизированной сборки печатных плат.

Независимо от типа диода, многие из основных технических характеристик, параметров и номиналов, упомянутых выше, будут важны. Понимание основных параметров и характеристик этих электронных компонентов при просмотре спецификаций в технических паспортах является ключом к выбору правильного диода. Понимание спецификаций позволяет принимать мудрые решения в процессе проектирования электронной схемы для любого проекта с использованием диодов.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты». . .

.

Характеристики светодиодов »Примечания к электронике

Как и все другие электронные компоненты, светодиоды, светодиоды имеют свои технические характеристики, кратко описанные в технических описаниях. Поймите, что они означают.


Light Emitting Diode Tutorial Включает:
LED Как работает светодиод Как делается светодиод Технические характеристики светодиодов Срок службы светодиода Светодиодные пакеты Светодиоды высокой мощности / яркости Светодиодное освещение Органические светодиоды, OLED

Другие диоды: Типы диодов


При выборе светодиодов необходимо понимать технические характеристики, чтобы можно было выбрать оптимальную светодиодную часть для конкретного применения.

Существует огромное количество различных светодиодов, каждый из которых имеет свои технические характеристики и спецификации. Все, от цвета до упаковки, светоотдачи до падения напряжения и многих других технических характеристик.

Эта страница поможет понять значение основных спецификаций светодиодов и внести некоторую ясность в понимание спецификаций светодиодов.

Цвет светодиода

Очевидно, что цвет светодиода имеет большое значение при выборе светодиода.

Светодиоды

, как правило, дают то, что фактически является одним цветом. Фактически, световое излучение распространяется в относительно узком световом спектре.

Цвет, излучаемый светодиодом, определяется в терминах его максимальной длины волны (lpk), то есть длины волны, которая имеет максимальный световой поток. Это измеряется в нанометрах (нм).

Цвет светодиода, то есть пиковая длина волны излучения светодиода, в основном определяется материалом, используемым для светодиода, а также процессом изготовления кристалла.Изменения в процессе могут привести к изменению пиковой длины волны до значений примерно ± 10 нм.

При выборе цветов в рамках общей спецификации светодиода следует помнить, что человеческий глаз наиболее чувствителен к оттенку или цветовым вариациям в желто-оранжевой области спектра, то есть от 560 до 600 нм. Незначительные изменения процесса могут вызвать небольшие изменения цвета, которые могут быть заметны, если оранжевые светодиоды выбраны и расположены рядом друг с другом на передней панели.Это может повлиять на выбор цвета или положения светодиодов, если это может быть проблемой.

Длина волны
Диапазон (нм)
Цвет В F при 20 мА Материал
<400 Ультрафиолет 3,1 — 4,4 Нитрид алюминия (AlN)
Нитрид алюминия-галлия (AlGaN)
Нитрид алюминия-галлия-индия (AlGaInN)
400–450 фиолетовый 2.8 — 4,0 Нитрид индия-галлия (InGaN)
450–500 Синий 2,5 — 3,7 Нитрид индия-галлия (InGaN)
Карбид кремния (SiC)
500–570 Зеленый 1,9 — 4,0 Фосфид галлия (GaP)
Фосфид алюминия-галлия-индия (AlGaInP)
Фосфид алюминия-галлия (AlGaP)
570–590 Желтый 2.1 — 2,2 Фосфид арсенида галлия (GaAsP)
Фосфид алюминия галлия-индия (AlGaInP)
Фосфид галлия (GaP)
590–610 Оранжевый / янтарный 2,0 — 2,1 Фосфид арсенида галлия (GaAsP)
Фосфид алюминия галлия-индия (AlGaUInP)
Фосфид галлия (GaP)
610–760 Красный 1,6 — 2,0 Арсенид алюминия-галлия (AlGaAs)
Фосфид арсенида галлия (GaAsP)
Фосфид алюминия-галлия-индия (AlGaInP)
Фосфид галлия (GaP)
> 760 Инфракрасный <1.9 Арсенид галлия (GaAs)
Арсенид алюминия-галлия (AlGaAs)

Значение силы света светодиода, Iv

Технические характеристики светодиода для интенсивности света важны. Интенсивность света зависит от множества факторов, включая сам светодиодный чип (включая дизайн, индивидуальную пластину, материалы и т. Д.), Текущий уровень, герметичность и другие факторы.

Спецификация интенсивности света светодиодов не имеет решающего значения для большинства индикаторных приложений, но, если светодиоды используются для освещения, этот параметр необходим, чтобы иметь возможность точно указать, что требуется во многих ситуациях.

Световой поток светодиода количественно выражается в виде одной точки на оси значения силы света (Iv). Он обозначается как millicandella, mcd.

Измерение lv для светодиодов нелегко сравнить со значениями средней мощности сферической свечи, MSCP, используемой для ламп накаливания.

Значение силы света светодиода должно быть указано для данного тока. Многие светодиоды работают при токе около 20 мА, но световой поток светодиода увеличивается с увеличением тока.

Спецификация тока / напряжения светодиода

Светодиоды

— это устройства, управляемые током, и уровень яркости является функцией тока — увеличение тока увеличивает светоотдачу. Необходимо следить за тем, чтобы не превышался максимальный номинальный ток. Это может привести к чрезмерному рассеиванию тепла внутри самого светодиодного чипа, что может привести к снижению светоотдачи и сокращению срока службы.

 Light emitting diode colours & voltage Типичные приблизительные кривые напряжения светодиодов

Во время работы светодиоды будут иметь заданное падение напряжения на них, которое зависит от используемого материала.Напряжение также будет немного зависеть от уровня тока, поэтому ток будет указан для этого.

Для большинства светодиодов требуется внешний резистор, ограничивающий последовательный ток. Некоторые светодиоды могут включать последовательный резистор и отображать общее рабочее напряжение.

Светодиод обратного напряжения

Светодиоды

не терпят больших обратных напряжений. Они никогда не должны работать выше заявленного максимального обратного напряжения, которое обычно довольно мало. Если они есть, то почти наверняка это приведет к необратимому разрушению устройства.

Если есть вероятность появления обратного напряжения на светодиоде, то всегда лучше встроить защиту в схему, чтобы предотвратить это. Обычно можно использовать простые диодные схемы, которые будут адекватно защищать любой светодиод.

Спецификация угла обзора светодиода

Ввиду того, как работают светодиоды, свет излучается только под определенным углом. Хотя эта спецификация светодиода может быть не важна для некоторых приложений, она имеет большое значение для других.

Угол обзора обычно определяется в градусах — °. Для ранних устройств угол обзора обычно был относительно небольшим. Более современные устройства могут иметь гораздо более широкий угол обзора.

Спецификация светодиода на срок службы

Интенсивность света светодиода со временем постепенно уменьшается. Это означает, что светодиод имеет срок службы.

Эта спецификация светодиодов имеет особое значение, когда светодиод или светодиоды должны использоваться для освещения. Обычно это не так важно, когда светодиод используется в качестве индикатора — здесь катастрофический отказ имеет большее значение.

Срок службы светодиода обычно определяется следующим образом:

L 70% = Время до 70% освещенности (поддержание светового потока)

L 50% = Время до 50% освещенности (поддержание светового потока)

В стандартах указано, что в это время светодиоды не должны демонстрировать каких-либо значительных сдвигов цветности.

Обоснование этих цифр состоит в том, что сохранение светового потока на 70% означает снижение светового потока на 30%.Это примерно соответствует пороговому значению для обнаружения постепенного снижения светоотдачи.

Если светоотдача не критична, может быть более применимо значение сохранения светового потока 50%. Однако для приложений, где источники света могут быть размещены рядом, любые различия будут очень заметны, и поэтому показатель сохранения светового потока 80% может быть более подходящей спецификацией.

Срок службы светодиода может составлять порядка 50 000 часов и более в зависимости от используемого значения светового потока.Существует мнение, что светодиоды не являются предметами для жизни, но особенно там, где светодиоды используются для освещения, необходимо очень внимательно следить за сроком службы компонентов.

Это некоторые из основных спецификаций светодиодов, которые, вероятно, будут видны в технических описаниях. Перед тем, как выбрать конкретный светодиод, необходимо проверить все параметры, чтобы убедиться, что он подходит, и дает хороший запас для разброса параметров в пределах спецификации.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

.

Общие сведения о характеристиках диода Шоттки Технические характеристики »Электроника

Хотя диоды Шоттки имеют много общих параметров с другими формами диодов, их характеристики отличаются, как и некоторые технические характеристики и параметры.


Учебное пособие по диодам с барьером Шоттки Включает:
Диод с барьером Шоттки Технология диодов Шоттки Характеристики диода Шоттки Выпрямитель мощности на диоде Шоттки

Другие диоды: Типы диодов


Хотя диод Шоттки имеет много общих характеристик с более традиционными формами диодов, он все же имеет некоторые существенные отличия.

Понимание спецификаций и параметров диодов Шоттки помогает использовать их наиболее эффективно в любых схемах, в которых они могут использоваться.

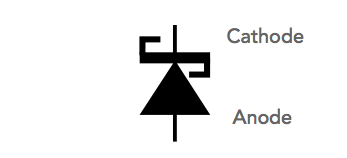

Schottky barrier diode circuit symbol Обозначение схемы диода с барьером Шоттки

Основные характеристики диода Шоттки

Диод Шоттки является основным носителем, т.е. электронами в материале N-типа.

Это дает ему значительное преимущество с точки зрения скорости, поскольку он не зависит от рекомбинации дырок или электронов, когда они попадают в область противоположного типа, как в случае обычного диода.

Кроме того, уменьшив размеры устройств, можно уменьшить постоянную времени обычного RC-типа, что сделает эти диоды на порядок быстрее, чем обычные PN-диоды. Этот фактор является основной причиной того, почему они так популярны в радиочастотных приложениях, а также во многих других энергетических приложениях, где важна скорость переключения, например в импульсных источниках питания.

Диод Шоттки также имеет гораздо более высокую плотность тока, чем обычный PN переход. Это означает, что прямое падение напряжения намного меньше.Это делает диод идеальным для использования в системах выпрямления мощности.

Основным недостатком диода Шоттки является уровень его обратного пробоя, который намного ниже, чем у диода PN.

Еще один недостаток — относительно высокий уровень обратного тока. Для многих случаев использования это может не быть проблемой, но это фактор, на который стоит обратить внимание при использовании в более требовательных приложениях.

Общая ВАХ показана ниже. Видно, что диод Шоттки имеет типичную характеристику прямого полупроводникового диода, но с гораздо более низким напряжением включения.При высоких уровнях тока он выравнивается и ограничивается последовательным сопротивлением или максимальным уровнем подачи тока. В обратном направлении происходит пробой выше определенного уровня. Механизм аналогичен ударно-ионизационному пробою в PN-переходе.

Диод Шоттки ВАХ

ВАХ обычно такая, как показано ниже. В прямом направлении ток растет экспоненциально, имея излом или напряжение включения около 0,2 В. В обратном направлении наблюдается больший уровень обратного тока, чем при использовании более обычного диода с PN переходом.

Кроме того, напряжение обратного пробоя также обычно ниже, чем у эквивалентного кремниевого диода с PN переходом.

I-V characteristic of a Schottky diode ВАХ диода Шоттки

Использование защитного кольца, включенного в структуру некоторых диодов Шоттки, улучшает их характеристики как в прямом, так и в обратном направлении.

Основным преимуществом включения в конструкцию защитного кольца является улучшение характеристики обратного пробоя. Разница в напряжении пробоя между ними составляет около 4: 1.Некоторые малосигнальные диоды без защитного кольца могут иметь обратный пробой всего от 5 до 10 В. Хотя это может быть приемлемо для некоторых приложений с низким уровнем сигнала, это не идеально для большинства ситуаций.

Основные технические характеристики и параметры диода Шоттки

Есть несколько ключевых характеристик диодов Шоттки, которые необходимо понимать при использовании этих диодов — они сильно отличаются от характеристик обычного диода с PN переходом.

  • Прямое падение напряжения: Ввиду небольшого прямого падения напряжения на диоде, этот параметр вызывает особую озабоченность.Как видно из ВАХ диода Шоттки, напряжение на диоде изменяется в зависимости от протекающего тока. Соответственно, любая приведенная спецификация обеспечивает прямое падение напряжения для заданного тока. Обычно предполагается, что напряжение включения составляет около 0,2 В.
  • Обратный пробой: Диоды Шоттки не имеют высокого напряжения пробоя. Цифры, относящиеся к этому, включают максимальное пиковое обратное напряжение, максимальное постоянное напряжение блокировки и другие аналогичные названия параметров.Если эти цифры превышены, существует вероятность обратного пробоя диода. Следует отметить, что среднеквадратичное значение для любого напряжения будет в 1 / √2 раза больше постоянного значения. Верхний предел обратного пробоя невысок по сравнению с обычными диодами с PN переходом. Максимальные значения, даже для выпрямительных диодов, достигают только около 100 В. Выпрямители на диодах Шоттки редко превышают это значение, потому что устройства, которые будут работать выше этого значения даже в умеренных количествах, будут иметь прямое напряжение, равное или превышающее эквивалентные выпрямители с PN переходом.
  • Емкость: Параметр емкости имеет большое значение для ВЧ-приложений с малым сигналом. Обычно площади переходов диодов Шоттки невелики, и поэтому емкость мала. Типичные значения в несколько пикофарад являются нормальными. Поскольку емкость зависит от областей истощения и т. Д., Емкость должна быть указана при заданном напряжении.
  • Время обратного восстановления: Этот параметр важен, когда диод используется в приложении переключения.Это время, необходимое для переключения диода из его прямого проводящего состояния или состояния «ВКЛ» в обратное состояние «ВЫКЛ». Заряд, который течет в течение этого времени, называется «зарядом обратного восстановления». Время для этого параметра для диода Шоттки обычно измеряется в наносекундах, нс. Некоторые выставляют времена 100 пс. Фактически, то небольшое время восстановления, которое требуется, в основном связано с емкостью, а не с рекомбинацией основных носителей. В результате наблюдается очень небольшой выброс обратного тока при переключении из состояния прямой проводимости в состояние блокировки обратного хода.
  • Обратный ток утечки: Параметр обратной утечки может быть проблемой для диодов Шоттки. Обнаружено, что повышение температуры значительно увеличивает параметр тока обратной утечки. Обычно на каждые 25 ° C повышения температуры диодного перехода происходит увеличение обратного тока на порядок величины при том же уровне обратного смещения.
  • Рабочая температура: Максимальная рабочая температура соединения Tj обычно ограничивается диапазоном от 125 до 175 ° C.Это меньше, чем то, что можно использовать с обычными кремниевыми диодами. Следует позаботиться о том, чтобы теплоотвод силовых диодов не допускал превышения этого значения.

Обзор характеристик диода Шоттки

Диод Шоттки используется во многих приложениях из-за его характеристик, которые заметно отличаются от некоторых характеристик более широко используемых стандартных диодов с PN переходом.

Диод Шоттки / Сравнение диодов PN
Характеристика Диод Шоттки PN Диод соединительный
Механизм прямого тока Основной транспортный транспорт. Из-за диффузионных токов, т.е. переноса неосновных носителей заряда.
Обратный ток Результат от большинства перевозчиков, преодолевших барьер. Это меньше зависит от температуры, чем для стандартного PN-перехода. Результат диффузии неосновных носителей заряда через обедненный слой. Имеет сильную температурную зависимость.
Напряжение включения Малый — около 0,2 В. Сравнительно большой — около 0.7 В.
Скорость переключения Fast — в результате использования основных носителей, поскольку рекомбинация не требуется. Ограничено временем рекомбинации введенных неосновных носителей.

Пример технических характеристик диода Шоттки

Чтобы дать некоторое представление о характеристиках, которые следует ожидать от диодов Шоттки, ниже приводится пара реальных примеров. В них кратко излагаются основные технические характеристики, чтобы дать представление об их производительности.

1N5828 Силовой выпрямительный диод с барьером Шоттки

Этот диод описывается как диод Шоттки стержневого типа, то есть для выпрямления мощности. Он показывает, как работает силовой диод Шоттки.

Типичные характеристики диода Шоттки 1N5258 / Технические характеристики
Характеристика Типичное значение Блок Детали
Максимальное рекуррентное пиковое обратное напряжение 40 В
Максимальное напряжение блокировки постоянного тока 40 В
Средний прямой ток, IF (AV) 15 A Т = 100 ° С
Пиковый прямой импульсный ток, IFSM 500 A
Максимальное мгновенное прямое напряжение, VF 0.5 В При IFM = 15 A и Tj = 25 ° C
Максимальный мгновенный обратный ток при номинальном напряжении блокировки, IR 10

250

мА Tj = 25 ° C

Tj = 125 ° C

1N5711 Диод переключения барьера Шоттки

Этот диод описывается как сверхбыстрый переключающийся диод с высоким обратным пробоем, низким прямым падением напряжения и защитным кольцом для защиты перехода.

Типовой 1N5711 Характеристики / Технические характеристики
Характеристика Типичное значение Блок Детали
Макс.напряжение блокировки постоянного тока, Vr 70 В
Макс.длительный ток в прямом направлении, Ifm 15 мА
Напряжение обратного пробоя, В (БР) R 70 В при обратном токе 10 мкА
Обратный ток утечки, IR 200 мкА При VR = 50 В
Прямое падение напряжения, VF 0.41

1,00

В при IF = 1,0 мА

IF = 15 мА

Емкость перехода, Кдж 2,0 пФ VR = 0 В, f = 1 МГц
Время обратного восстановления, trr 1 нС

Несмотря на то, что приведенные здесь примеры дают характеристику обратного напряжения 40 В, что довольно типично, обычно можно получить максимум около 100 В.

Следует отметить, что даже несмотря на то, что эти цифры приведены в качестве примеров цифр, которые можно ожидать для типичных диодов Шоттки, цифры даже для данного номера устройства также будут незначительно отличаться у разных производителей.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
