Сборка электрощита в квартире своими руками: инструктаж по установке и монтажу

Электрощит для квартиры своими руками. Пример сборки щитка (Часть 2) – Ремонт Наизнанку

Из видео Вы узнаете как собрать щиток для однокомнатной квартиры, а также как подключить автоматы в щитке, каким проводом соединять автоматы в щитке, как собрать распределительный щиток своими руками, секреты качественного электромонтажа, пример сборки распределительного щита.

Первая часть видео youtu.be/iAoQ0umtPvk

На мой взгляд это идеальная компоновка распределительного щита, электрощит собран качественно и с необходимым набором защитных средств.

Используя информацию из видео вы сможете собрать щиток своими руками правильно и безопасно!

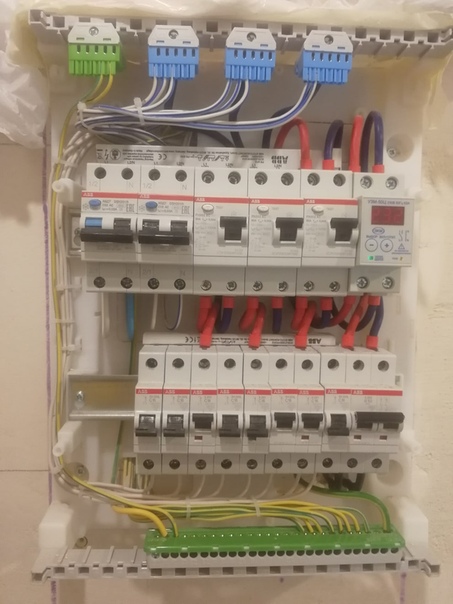

В качестве примера распределительный щиток в 3 комнатной квартире. Правильная сборка распределительного щита — как должен выглядеть современный электрощиток в трехкомнатной квартире.

Если Вы ищете:
— как подключить автоматы в щитке,
— как выбрать автоматы в щиток,
— какие автоматы выбрать для квартиры,
— какие автоматы ставить на освещение,
— электрика для чайников,
— сборка электрощитов,
— сборка щитов,
— как собрать щиток с узо,
— электрический щит своими руками,
— как собрать щиток в квартире,
— монтаж электрощита,
— как собрать щиток электрический,
— правильная сборка щитка,
— хороший электрощит для квартиры,
— как подключить щиток с автоматами,
— сборка распределительного щитка своими руками, то рекомендую к просмотру данное видео.

Рекомендую к просмотру:

👉 Ошибки ремонта youtube.com/playlist?list=PL57…
👉 Советы по ремонту youtube.com/playlist?list=PL57…
👉 Советы электрика youtube.com/playlist?list=PL57…
👉 Ремонт квартиры youtube.com/playlist?list=PL57…
👉Сериал о ремонте 1к квартиры youtube.com/playlist?list=PL57…

Мой канал можно рассматривать как «Журнал бригадира», в котором освещаются все тонкости ремонта и отделки. Просмотрев мастер-классы вы с легкостью сможете сделать ремонт квартиры своими руками.

Рекомендую подписаться на мой канал, чтобы не пропустить новые видео.

Приятного Вам просмотра!!!

РЕКЛАМА И СОТРУДНИЧЕСТВО:
[email protected]

#Электрика
#ЭлектрическийЩит
#МонтажЭлектрощита
#РаспределительныйЩитСборка
#СборкаЩита
#ЭлектрикаВНовостройке
#сборкащитка
#каксобратьщит
#щитэлектрический
#сборкаэлектрощитка
#Примерсборкищитка
#щиток
#щитокэлектрический
#распределительныйщит

Сборка электрощитка в частном доме во Владивостоке

Сборка электрощитка в частном доме

Как собрать электрощиток своими руками

Не стоит устанавливать одно такое устройство на подключение духового шкафа и стиральной машины с водонагревателем на кухне. УЗО сработает и напряжение в сети исчезнет. Первое, что  необходимо сделать- это установить Din рейки размером 35 мм, на которые будут крепиться- электрический счетчик, автоматы, УЗО и шины  для соединения между собой всех вместе отдельно нулевых проводов и заземляющих проводников. Присоединение нолевого провода к контакту четырехполюсного автомата Несколько рекомендаций по сборке квартирного электрощитка: Всегда нужно приобретать щит немного большего размера на несколько групп. Пример схемы квартирная электропроводка, трехфазная, располагается он на высоте 1,5 м или на уровне глаз, чтобы удобно было достать рукой. Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.

Устройства в щите можно ставить в какой угодно последовательности это неважно, лишь бы они соединялись между собой правильно. Лучше всего скооперироваться с соседями, чтобы переделать весь щит. Щитки так и называются: на 12 модулей, 36 модулей. Полюса автоматов соединяются при помощи специальной гребенки, рассчитанной на однофазную сеть После того как аппаратура соединена между собой, подключаются входящий кабель и отходящие к зонам питания провода. Завершающий штрих включение квартирного электрощитка. Однако если хочется перестраховаться, то можно его поставить.

Когда есть, на освещение придется ставить трехжильный провод и подключать заземляющий проводник к общей шине заземления. Они умешают количество проводов в щите и упрощают монтаж. В нашем случае понадобится бокс на 36 модулей. Счетчик просто отключит вас. В пластиковом или металлическом боксе такие шины устанавливаются в свободное место на изолирующие подставки. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Установка и сборка электрощита своими руками

Последние 2 автомата в ряду по 10 А установлены на освещение, которое разбито на 2 зоны: жилые комнаты и прочие помещения ванная, кухня, коридор и туалет. Ноль (N- обозначение) и фаза садится на УЗО или Диф-автомат, как показано на схеме. Это разводка проводки от одного питающего электрощитка на несколько квартир. Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Первым слева на средней полке устанавливается реле напряжения. Верхние клеммы автоматов полностью откручиваются, после чего в них вставляются загнутые концы шины, а клеммы с усилием зажимаются. Автомат подписываем, чтобы не забыть его назначение. Ни одна электропроводка современного дома или квартиры не в состоянии функционировать полноценно, без качественного распределения электроэнергии между всеми домашними потребителями.

Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта. Каждый из этих автоматов отвечает за определенную часть цепи. Заменить отходящий от стояка кабель на медный соответствующего сечения. Понятно, что вместе с возросшим потреблением энергии изменились и требования к электрооборудованию.

Сборка электрощитов своими руками: видео, фото

Электрический щиток своими руками фото, электрический щиток для квартиры: советы по сборке электрического оборудования. Сегодня Я подробно расскажу как самостоятельно собрать и подключить электрический щиток в доме, квартире, даче, офисе, гараже. Если возникнет надобность поставить дополнительное оборудование, то не придется его менять. Другие статьи раздела: Электрика частного дома Видео статьи: Монтаж СИП Похожие посты: Устройство узип: назначение и классы, Рубрика Электрика частного дома Установка счетчика вне дома, Рубрика Электрика деревянного дома Типы опор для абонентского отвода, Рубрика Линии электропередач Подключение электричества к дому. Учтите все варианты нагрузки, например, приехали гости и в квартире включено буквально все, что можно: плита, кондиционер, компьютер и даже стиральная машина.

Сразу за ним стоит двухполюсный автомат на 40 А, аналогичный тому, что установлен перед счетчиком. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами. Какого именно типа электроприборы установлены в квартире. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты.

Сборка электрощита в частном доме своими руками ehto

Прежде чем приступить к установке электрощита его необходимо полностью разобрать и установить его пустой корпус в выбранное Вами место, более подробно как выбрать и установить электрический щит и завести в него электрические кабеля читайте в нашей предыдущей статье. Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Можно поступить так: составить схему, что именно нужно сделать, прикупить материалов и договориться с электриком о выполнении работы. Размер электрощитка зависит от количества устройств, которые будут в нем располагаться. Однако, взглянув на цены, приходится объединять несколько автоматов под одним УЗО.

Защелки, как видно на картинке устроены следующим образом: они сами защелкиваются, а чтобы снять автомат надо поддеть вверх аккуратно плоской отверткой защелку с пружинкой внутри.  . По сути, он дублирует работу ВА, разрывая цепь, если вдруг сила тока начинает повышаться или понижаться выше или ниже установленных значений. Пример схемы квартирная электропроводка, однофазная, вид электро щитка: наружной или внутренней установки, пластиковый или металлический, с прозрачной дверцей или нет зависит от удобства установки и ваших предпочтений. Вернее сказать, их там несколько длинная и две короткие. Электрик будет делать, а вы смотреть. Примерная распространённая схема расключения на картинке.

Помните, что на отдельные приборы необходимо обязательно устанавливать УЗО (например, стиральные машины). Считалось, что вполне достаточно распределительного щита, который находится на лестничной площадке. Два последних устройства многие не ставят. Заменить старые АЕ или пакетные выключатели на подходящие по амперажу современные автоматы, которые надо посадить на DIN-рейку.

При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета. Если счетчик переносится в квартирный электрощиток, то в этажном можно поставить рубильник с плавкими вставками или даже без них. Перед счетчиком можно поставить дифавтомат. Устройство защитного отключения реагирует на утечку тока его настройки в прямом смысле слова позволяют безопасно совать пальцы в розетку. Это должен делать автомат, поэтому лучше подобрать номинал УЗО больше, чтобы оно не перегорело.

Электрощиток своими руками: монтаж, как правильно

О том, что главный автомат должен быть отключен, думаю, напоминать не нужно. Правда, электричество потом возвращается в виде ноля, а водопровод заканчивается канализацией. Резервные группы никогда не помешают в частном доме. Фаза подключается к автомату, а ноль к нулевой планке. Автоматы электрического щитка, в общем, как бы там ни было, а вопрос, как собрать электрощиток своими руками, для многих людей так и останется нерешенным.

Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки. Все подключаемые концы должны быть либо пропаяны, либо оснащены специальными обжимами, которые, по-хорошему, тоже нужно пропаивать. Входной автоматический выключатель обычно двойной, для обесточивания электропроводки сразу по двум электропередающим кабелям (фаза и ноль). Например, пара ВА/УЗО должна быть такой 16 А/25.

Ноль подключается с другой шины напрямую при подключении линии через обычный автоматический выключатель, но если подключение производится через УЗО или Диф автомат ноль идет через них к подключаемой линии. Этот хитрый прибор может вызывать ложное срабатывание устройств, особенно если не рассчитать порог срабатывания. Хотя данное условие не жесткое, можно поставить электрощиток и в дальней комнате. Электрощиток своими руками: сборка, электрический щиток для квартиры: советы по сборке электрического оборудования. Слабые и шевелящиеся контакты ни к чему хорошему не приводят они, как правило, греются, в результате чего изоляция и пластиковый корпус автоматов оплавляется.

Сборка электрощита для квартиры во Владивостоке

Сборка электрощита для квартиры

Сборка и установка электрощита в квартире

Вам нужен автомат на 24 ампер. Если электрощит не пломбируется, то автомат следует устанавливать после счётчика. Затем 9 умножаем на. Установка автоматических выключателей и счетчика. Главная ремонт, раньше, во времена советской власти, когда из энергопотребителей в квартире было освещение, телевизор и утюг, смысла в электрощитках не было.

Последний вариант переносные щитки — используют исключительно на строительных площадках или во время ремонта, когда возможности подключиться к общей электрической сети нет. На 220 и на 380 вольт. Мы оказываем услуги оперативного и срочного ремонта электрики на жилых и нежилых объектах любого уровня сложности в аварийных и внештатных ситуациях. Умножаем найденную вами мощность на цифру 4,5.

На DIN-рейки устанавливается счетчик и автоматы, количество которых определяется согласно объему потребляемой электроэнергии всеми устройствами. Не забыли -1000 Вт1 кВт. . Но решать естественно вам. На этом процедура окончена, и вы можете произвести проверку работы системы, поочередно включая и отключая каждый из автоматов. Изменилась система подхода к формированию проводки в квартире. Выбор подходящего вида щита, прежде всего, нужно выбрать щит.

Сборка электрощитов — Главная

Например: 1 линия розеток; 2 электроплита; 3 освещение.д. Однако при самостоятельном изготовлении всего оборудования, их необходимо будет установить. Пример: электродвигатель однофазный (вентилятор запуск лёгкий, мощность 2 кВт. . Пример: вам нужен автомат на 8 ампер, покупайте на. Однако если речь идет о сборке электрощита для предприятия, то в этом случае стоит обратиться к профессионалам. Учтите, что автоматические выключатели выпускаются определённой величины: 6 А, 10 А, 16 А, 25 А.д,.п.

Мы рекомендуем электросчетчик оставить в общем коридоре, тогда представители контролирующих организаций не будут названивать вам в дверь с просьбой проверить показания. Стоит отметить, что сборка электрощита для отдельной квартиры или дома, дело индивидуальное. Кроме того, взято за правило иметь отдельный автомат для каждой комнаты квартиры. Видео по сборке электрощитов своими руками. Например, бойлер имеет мощность 2 кВт, значит при работе в сети с напряжением 220 В ток этого потребителя составит.09.

Для трёхфазной установки: умножаем мощность (кВт.) потребителя на 4,5 и делим на 1,7. Установка производится при помощи одного щелчка, так как все эти детали оборудованы автоматическим креплением. Пример: трёхфазный потребитель на 3 кВт. . Все услуги по аварийному ремонту электрики, вызов дежурного электрика, аварийный ремонт электрики и электропроводки, срочное восстановление электроснабжения, предоставляются на платной основе в Москве и Московской области по утвержденным расценкам указанным в прайс-листе нашей компании!

Монтаж электрощитов : как собрать электрощит

После автоматического выключателя, либо после счётчика, так же стоит установить УЗО (рис. 1 3). Независимо от того, какой из типов этого оборудования вы собираете — квартирный из пластика, или наружный внешний — схема будет практически аналогичной. Значит для защиты этого электроприбора от аварийных режимов нужно использовать 10А автомат. Читайте также:  Подвесные потолки, сборка электрощитов. Вы не знаете какие автоматические выключатели нужно ставить? Сборка электрощита, первое, установите внутри щита DIN-рейку, к которой вы всё и будете крепить.

Для электрика монтаж электрощита своими руками мероприятие несложное, ну а если вы решитесь проделать эту процедуру сами, то следует сто раз подумать, тем более что цены на прокладку провода в стене и установку электрического щита совсем не высокие. Я не буду рассказывать вам курс «Электротехники». Автор dunduk На чтение 3 мин. Пример: электродвигатель трёхфазный, запуск тяжёлый, мощность 3 кВт. . Они в самый короткий срок выполнят сборку щита любой сложности и назначения.

Сборка электрощитов для квартиры, строительство

Каждый мощный потребитель «висит» на отдельном автомате (автоматическом выключателе прибор который обесточит потребителя в случае аварийной ситуации от которого идет отдельная проводка требуемого сечения к этому самому потребителю.

В техническом паспорте или на самой установке находим её мощность (. Соедините всё электропроводами нужного сечения. Прежде чем приступить к сборке и установке электрощита в квартире или частном доме, необходимо решить, какой именно электрический щит вам нужен. следует помнить, что у двигателей есть своя особенность это повышенный ток при запуске. Был счетчик электроэнергии, на котором имелась пробка с плавким предохранителем, вот и весь щиток.

Внутренний щит устанавливают при помощи алебастра или гипса в специально подготовленную заранее нишу в стене. Значит в среднем мы будет иметь 4-5 автоматов плюс счетчик учета электроэнергии. Для того, чтобы определить ток потребителя достаточно разделить его паспортную мощность на напряжение сети. Второе, закрепите на DIN-рейку электросчётчик и необходимые вам автоматические выключатели. Теперь становится понятным, что если мощных приборов в квартире или доме 2-3, то автоматы требуется скрыть за дверкой щитка, с точки зрения эстетики и безопасности.

Как собрать электрощит, рассмотрим, как происходит сборка электрощитов своими руками. Третье, сделайте обвязку щита. Анекдот в тему: «Начну жизнь с нуля» сказал электрик, втыкая отвертку в электрощиток. Давайте разберем, как происходит сборка электрощитов своими руками после того, как над проводами поколдовал электрик. Электрощиток для квартиры, сегодня ситуация кардинально изменилась, количество электроприборов поражает своим выбором, а суммарная мощность может достигать 40 и более кВтч. 13,5 делим на 1,7 примерно.

Как собрать электрический щиток на 220 и 380 в своими руками в частном доме, квартире и гараже с автоматами и узо

Как собрать схему электрического щитка

Сборка квартирного пластикового электрощитка из нескольких автоматов производится на месте установки, но при сборке схемы электрощита для частного дома, состоящей из большого количества аппаратуры, это удобнее сделать на столе.

Для соединения верхних клемм автоматов в распределительном щите для электропроводки удобно применять специальные гребенки. Они выпускаются одно, двух или трехполюсные. Это зависит от количества фаз электросхемы РЩ.

Порядок и правила монтажа всех видов электрощитов и сборки электросхемы своими руками от этого не меняются:

• при подключении автоматов и устройств защиты электрощита в доме подходящие провода присоединяются сверху;
• в одну клемму не подключаются более двух проводов, жилы разного сечения или жёсткий и гибкий провод;
• сечение перемычек выбирается равным или большим сечению кабелей.
• провода отличаются по цвету изоляции — нулевые синие, а фазные коричневые.

При минимальном опыте электромонтажа собрать электрощиток своими руками можно без особых проблем:

• Согласно электросхеме расставляется аппаратура. Есть два варианта расположения – по значимости (вначале все вводные, затем УЗО и т.д.) и по направлениям.
• Отмечаются места для установки шин-гребенок, и отрезается нужная длина. Торцы гребёнок закрываются заглушками.
• С нижних клемм вводного автоматического выключателя «раздаётся» фаза и ноль на аппаратуру, подключенную после него. Для этого отрезаются куски проводов нужного цвета и сечения такой длины, чтобы перпендикулярно, без натяжения входили в клеммы.
• Раздачу фазы и ноля можно сделать перемычками из отрезков провода ПВ3 соответствующего цвета.
• Выполняется подключение собранного электрощита. При монтаже на месте установки присоединяется подходящий кабель, а при сборке распределительного щита на столе с помощью куска кабеля и вилки. Включается вводной автомат, а затем и все устройства защиты. Проверяется исправность УЗО нажатием кнопки «Тест».
• Тестером проверяется наличие напряжения на клеммах, к которым подключаются отходящие кабеля.

Ввод кабелей в щиток

Ввод кабелей в щиток

Заведение основных кабелей в электрический щиток требует времени и внимания. От правильности проведенной процедуры зависит последующая разводка проводов в щитке и конечный сбор.

Заводские приборы стандартной комплектации изготавливают так, чтобы заводить кабели было удобно. Сверху и снизу предусмотрены отверстия, чтобы ввернуть провод, достаточно надавить на перфорацию пальцем. Классический диаметр рассчитан на трубы 1,6 и 2 см в поперечном сечении.

В навесной электрический щиток завести кабели просто

Важно хорошо зафиксировать корпус и поочередно проводить трубы. Если щит встраиваемый, следуют пошаговой инструкции (порядок действий зависит от типа прибора)

Основание крепится на алебастр и выравнивается.

В дешевых щитках отверстия часто отсутствуют. Прорезать необходимо самостоятельно

Важно не повредить внутренние элементы

Не рекомендуется оставлять внутри щитка длинный «хвост». Провода необходимо обрезать до нужного размера, это облегчит последующий монтаж УЗО и других устройств.

Как защищают автоматы

Автоматические выключатели (автоматы) подбираются по рабочему току, который определяется суммарным током потребления устройств соответствующей группы. Чтобы определить ток, нужно сложить все мощности электробытовых приборов, подключенных к данной линии и разделить на 220V. Автоматический выключатель выбирается с некоторым запасом, чтобы он не отключался по перегрузке. Например, при общей мощности 6,6 кВт (6600Вт), если разделить на 220V, то получится 30А.

Выпускаются автоматы с такими номиналами по току: 6А, 10А, 16А,20А, 25А, 32А, 40А, 50А и 63А. Исходя из расчетов, больше подходит автомат с рабочим током 32А, его и нужно установить.

Основной процесс

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно.

В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

• мультиметр (чтобы прозвонить проводку после подключения всех элементов).
• набор отверток (закручивать винтики на клеммах).
• инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
• шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи.

Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

1. Повесьте корпус на стену (либо установите в подготовленную нишу).
2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
3. Зачистите жилы для качественного присоединения к клеммам.
4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
6. Установите нулевую и заземляющую шину.
7. Нарежьте соединительные провода на подходящие отрезки.
8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Составление схемы

Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

Сборка и монтаж щитка на стене

Монтаж электрощитка на стене делается двумя способами — наружный, или накладной и внутренний, или врезной. После установки коробки на место производится сборка электрощита.

Наружное крепление

Это более простой способ, но менее эстетичный. Кроме того, есть опасность механического повреждения щита в процессе эксплуатации. Производится такая установка следующим образом:

• пустая коробка без наружной крышки прикладывается к стене и через крепёжные отверстия отмечают места установки дюбелей;
• в отмеченных местах в стене сверлятся отверстия и забиваются пластмассовые части дюбелей;
• коробка прикладывается к стене и в крепёжные отверстия забиваются дюбеля.

Watch this video on YouTube

Если щит большой и металлический, то вместо пластмассовых дюбелей используются анкерные болты.

Внутренняя установка

Внутренняя установка сложнее, но результат получается более качественным:

• коробка прикладывается к стене, и отмечаются её контуры и места входа кабелей;
• углошлифовальной машинкой или перфоратором вырезается углубления для установки электрощита и подходящих кабелей;
• дюбелями или анкерными болтами шкаф крепится в месте установки;

После установки, сборки и подключения щели вокруг распредщитка заполняются шпаклёвкой, цементом или монтажной пеной. Собрать такой электрощиток можно своими руками или приобрести готовый.

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

• Материал изготовления: пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
• Способ крепления: накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), EKF, Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

• качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные и клепанные соединения выполнены аккуратно;
• стоимость ненамного выше, чем у моделей среднего качества;
• в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

1. Сама коробка с дверцей.
2. DIN-рейка (на нее осуществляется крепление всей автоматики).
3. Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
4. Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
5. Счетчик электроэнергии.
6. Провода для соединения всех элементов схемы.

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО, информация будет для Вас полезной.

Если сказать кратко и простыми словами, то соединение автоматов в щитке выполняют медным одножильным проводом с однопроволочной жилой (монолитной). При использовании проводов с многопроволочными (гибкими) жилами – та часть, которая зажимается в клеммниках автоматов, УЗО и прочего должна быть обжата или залужена припоем и паяльником. Это нужно для того, чтобы клеммник при затяжке не расплющил проволоки и со временем не ослаб контакт. Провода можно использовать типа ПВ-1, ПВ-3 или отдельные жилы извлеченные с ВВГ, ПВС и прочих (этот вариант хуже). Сечения соединительных проводов выбирать из таблицы допустимых длительных токов (ПУЭ табл. 1.3.4., см. Главу 1.3 ПУЭ)

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

Как выбрать хороший электрощит?

Качество и надежность электрощита в доме зависят в основном от качества аппаратуры, но то, каким будет распределительный щиток, тоже имеет значение.

Есть разные виды квартирных электрощитов. Выбор зависит от количества модулей и конкретных условий. Предпочтение следует отдавать пластиковым щитам, обладающими следующими качествами:

• внутри установлена металлическая, а не пластмассовая DIN-рейка — такая планка обеспечивает более надёжное крепление защитной аппаратуры;
• откидывающаяся крышка — дополнительно защищает автоматы от случайного включения и механических повреждений;
• есть клеммник для заземляющих проводов — при его отсутствии и наличии заземления клеммник придётся устанавливать дополнительно.

При значительном количестве аппаратуры предпочтение следует отдать коробкам, внутри которых есть рама с установленными на ней DIN-рейками. Если 2-3 автомата легко смонтировать в установленном распредустройстве, то подключить 5-10 и более затруднительно. В этом случае рама вынимается, монтаж и подключение производятся на столе, и она устанавливается обратно.

Watch this video on YouTube

Как выбрать модульное оборудование в электрический щит

Аппаратура, устанавливаемая в электрощит, выбирается в первую очередь по общему току устройств, подключаемых после конкретных устройств защиты.

Ток автоматов защиты должен обеспечивать работу всех электроприборов одновременно, но не превышать допустимый ток для проводки.

Например, общая мощность электроприборов — 5кВт. Общий ток этих приборов составит по формуле номинальный ток автомата не должен превышать это значение, иначе появляется опасность перегрева кабелей и выхода их из строя.

Допустимый ток УЗО и реле напряжения для надёжности выбирается больше тока автомата защиты, который находится с ним в одной цепи.

Кроме того, в собранный электрощит устанавливаются розетки, амперметры, пускатели для включения электроотопления и другое оборудование.

Наладка и эксплуатация щита

После сборки электрического щитка и установки электрощита в квартире все выключатели устанавливаются в положение «отключено» и начинаются пусконаладочные работы:

• Перед проверкой щитка необходимо подключить электрические устройства – розетки, выключатели, светильники и мощные потребители.
• Подается напряжение на электрический щиток и тестером проверяется правильность подключения фазы и нуля.
• Включаются УЗО и дифавтоматы, затем нажатием кнопки «Тест» проверяется их работоспособность.
• Тестером проверяется напряжение на выходе автоматов защиты.
• Включаются мощные электроприборы. Должны отсутствовать искрение и нагрев аппаратов.
• В розетках проверяется напряжения.
• выполняется проверка освещения.
• в таком режиме электрический щит должен поработать несколько часов.
• Если в доме живут маленькие дети, то распределительный щиток закрывается на замок.

При успешных испытаниях после установки электрического щитка в квартире, он закрывается крышкой с наклеенной схемой электрического щитка. Если в процессе наладки схема электрощита изменяется, то это отмечается на чертеже.

Все пустые места в крышке после того, как сборка электрощита завершена, закрываются заглушками.

Распределительный щиток — это не конструкция типа «поставил и забыл». После монтажа распределительных щитов они требуют периодического контроля:

• Через месяц эксплуатации распределительный щиток открывается и в нём поджимаются клеммы.
• Взрослым жильцам квартиры необходимо рассказать о правилах эксплуатации электрического распределительного щитка и порядке действий при срабатывании защиты.
• Раз в месяц проверка исправности УЗО и дифавтоматов, устанавливаемых в распределительные щиты, повторяется.

Собрать электрощиток самостоятельно может даже начинающий электромонтёр. Поэтому монтаж электрощитка доступен любому человеку, находящемуся в «дружеских» отношениях с отвёрткой и плоскогубцами.

Типы электро-щитков

Производитель выпускает различные виды щитков, как для внутренней, так и для наружной установки. Щитки для наружной установки крепятся дюбелями непосредственно к стене здания. Если поверхность из дерева (пожароопасная), то между поверхностью и щитком помещается не горючий материал, например, асбест. Подобные щитки устанавливают в местах, где они не мешают нормальной жизнедеятельности человека. Тем не менее, место должно быть доступным и удобным для эксплуатации. Наружный щиток возвышается над поверхностью стены на 12-18 см и этот фактор обязательно необходимо учитывать при определении места установки.

Щиток для внутренней установки предназначен для установки в специально подготовленную нишу. Подобный вид щитков всегда находится на одном уровне с поверхностью, поэтому, не представляет никакой опасности для нормальной жизнедеятельности.

Корпус щитка изготавливается либо из металла, либо из пластика. Размер можно подыскать под любые конкретные условия.

Как правило, выбирают щиток соответствующего размера. В нем должны свободно уместиться все автоматические выключатели, все УЗО и при этом должно быть достаточно места для размещения проводов. Кроме этого, ничего не должно мешать подключению.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. При этом, не следует забывать о том, что возможно расширение электрической сети

В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов.

Технические требования

Существуют требования, касающиеся электрических щитов и их монтажа:

1. Щитки должны заполняться с учетом технической документации. Там указано количество УЗО. которое нельзя превышать.
2. На изделии должен быть знак электрической безопасности с указанием номинального напряжения.
3. Щит должен быть произведен из негорючих материалов. Его покрытие не должно проводить ток. В продаже есть изделия из металла и пластика, окрашенные специальной краской.

На проводах должна присутствовать маркировка снаружи и внутри. Она обозначает группу элементов. Для этого используют бирки.
К клеммным колодкам заземления и нуля подключают по одному проводу на каждую из клемм. Шины помечают черным цветом для фазы и синим — для нуля.
Автоматы соединяют друг с другом шинопроводником.

Дверь и корпус должны быть заземлены. У изделия в паспорте непременно указывают тип щита, класс, уровень защиты, указания, касающиеся установки, мер предосторожности.
В доме, построенном из древесины, внутренняя проводка запрещена. Чаще всего провода размещают в металлорукаве или трубах.

Соблюдение описанных выше требований позволяет без усилий осуществить установку подобного щитка в любой квартире или доме .

Принципы распределения потребителей электроэнергии по группам

Для удобства обслуживания, потребители распределяют на группы, каждая из которых отключается отдельным автоматом, устанавливаемым в электрический распределительный щиток.

В щитках по группам электрические сети делятся по разным критериям:

• По силе тока. Отдельным мощным автоматом отключаются электроплиты и электроотопление, и маломощным освещение. Это делается потому, что номинальный ток автоматического выключателя, к которому подключается плита, выше допустимого тока для кабеля, проложенного в сети для освещения. Поэтому этот автомат не сможет защитить данный провод.
• По направлениям. Электропроводка, идущая в разные части квартиры или в дом и гараж отключаются отдельными автоматами для удобства эксплуатации.
• По функциям. Розетки и освещение, внутреннее освещение и наружное, рабочее освещение и аварийное.

Watch this video on YouTube

Необходимо ли УЗО?

УЗО или дифференциальный автомат, устанавливается для защиты людей от поражения электрическим током.

Эти приборы работают по принципу сравнения токов в нулевом и фазном проводах. В исправной сети эти величины равны. При нарушении изоляции между частями электрооборудования, находящимися под напряжением и заземлённым корпусом или прикосновении к таким деталям человека, это равенство нарушается, что вызывает срабатывание защиты.

Отличаются такие приборы по току срабатывания и подключаются одно на весь дом или несколько, по одному в каждой части электросхемы.

Разница между УЗО и дифференциальным автоматом в том, что дифавтомат совмещает функции УЗО и автомата защиты. Он дороже, чем эти оба этих прибора вместе, но занимает в щитке меньше места.

Установка реле напряжения

Все бытовые электроприборы и электроника рассчитаны на напряжение 220В. Но при авариях в электросети — перегорании нулевого провода, замыкании между нулевым и фазным проводами и в других случаях, оно может возрастасти до 380В, что приводит к выходу аппаратуры из строя.

Падение напряжения ниже допустимых пределов также опасно — если телевизор или компьютер просто не включатся, то компрессор холодильника и кондиционера перегорит.

Для предотвращения подобных ситуаций устанавливается реле напряжения РН.

В отличие от УЗО, такое устройство необходимо только одно, с номинальным током не меньше, чем у вводного автомата.

Watch this video on YouTube

Как рассчитать количество мест в электрическом щите

В современные щитки аппаратура устанавливается на DIN-рейку. Это фигурная стальная, реже пластмассовая, планка, на которую устанавливаются автоматы и другие приборы. В основании этих устройств есть специальные пазы и защёлки, которыми они крепятся к рейке.

Ширина всех автоматов, УЗО и других устройств защиты, устанавливаемых на DIN-рейку, стандартная и измеряется в модулях. Размер одного модуля равен ширине однополюсного автомата.

Для определения количества мест в щитке необходимо:

• составить схему электрощита;
• по этой схеме написать список всего устанавливаемого оборудования с указанием ширины в модулях;
• посчитать общую ширину всех приборов.

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Правильный выбор автоматов

В электро-щитке может быть установлено три вида электрических аппаратов:

• Автоматические выключатели (автоматы). Включение и отключение осуществляется вручную, а при наличии короткого замыкания, автомат срабатывает автоматически.
• УЗО (устройство защитного отключения). Эти устройства реагируют на повышенные токи утечки и отключают линию при подобных условиях.
• Диф-автомат (дифференциальный автомат). Этот аппарат, который способен защищать линию, как от коротких замыканий, так и от повышенных токов утечки.

Так называемые, диф-автоматы могут заменить УЗО и автоматический выключатель. Особенно это актуально при недостатке места.

Из-за того, что диф-автоматы гораздо дороже простого автомата и УЗО вместе взятых, устанавливается именно два аппарата – автоматический выключатель и УЗО. К тому же, в аварийных режимах имеется возможность определить, из-за чего именно проблемы. Если это короткое замыкание, то срабатывает автомат, а если где-то утечка, то срабатывает УЗО. Если сработает диф-автомат, то вряд ли удастся установить истинную причину. В данном случае, придется искать причину, вооружившись приборами.

Основные ошибки при монтаже

• Гибкий многожильный кабель без гильз на концах — слабое место в электричестве. Со временем качество контакта ослабевает, соединение начинает греться и вызывать неполадки.
• Изоляция кабеля попадает в клемму, а в моменты высоких нагрузок нагревается и плавится.
• Жилы разного сечения на один автомат — это неизбежно приводит к плохому контакту, перегреванию провода и даже пожару.
• Пайка концов — старый и не достаточно надежный способ соединения проводов. Для соединения используются только подходящие наконечники.

Обязательно выполняйте обжим многожильного провода или используйте жесткий одножильный кабель.

Конечный монтаж

Шина нулевая на Дин-рейке

Распределительный щит для электропроводки в квартире или частном доме собирается после закрепления и проверки работоспособности модульных элементов. Электропитание снова отключают. Установленные на рейку детали помещают в корпус, закручивают шурупы (обычно по бокам, в центре).

Фиксируются основная и заземляющая нулевая шина

При укладке проводов собираются в пучки (важно не допускать скручиваний, переплетения). Защитные монтируются к шине РЕ

Последовательность включения должна соответствовать схеме электрического щита. Каждая шина маркируется (ноль, фаза, заземление).

Проводится контрольное сравнение получившейся конструкции с первоначальной схемой электрощитка.

Сборка электрощитка своими руками 220в в квартире

Щиток электрический под счетчик и автоматы — выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.

Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.

Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.

При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.

Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

Инструмент для сборки электрощита

Инструмент и приспособления которыми нужно будет воспользоваться для того, чтобы качественно и грамотно собрать щиток своими руками:

• отвертки (крестовая+шлицевая)
• пассатижы, бокорезы, кабелерез, утконосы
• пресс клещи для наконечников
• съемник изоляции
• маркер
• нож
• провод ПВ 3-1,5 и ПВ 3-10 (для перемычек)
• гребенчатая шинка
• разная расходка для электропроводки (наконечники, саморезы, кабельные стяжки)
• составленная схема со списком групп для сборки щита

Желательно на предварительном этапе завести кабели в щиток не как попало, а по порядку, согласно пронумерованных групп.

Допустим с первой по десятую группы, слева направо. Для того чтобы пучок кабелей не мешался в процессе сборки, сбоку от щитка делаете импровизированный крючок из подручных материалов, и загнув кабели закрепляете их на данном приспособлении.

Приступаем непосредственно к работе.

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Обычно при монтаже щитка используют:
• Вводной автомат.

Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник.

Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

• Электросчётчик.

Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

• Устройство защитного отключения — предназначено для защиты от поражения током и предотвращения пожаров.

УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

• Автоматы линейные.

Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

• Диффавтомат защиты.

Может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.

• DIN-рейка — монтажный элемент для установки оборудования.

Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

• Соединительные шины.

Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

• Распределительные шины.

Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Какой тип автомата выбрать

При выборе защитного прибора все же одной из главных характеристик считается именно номинальный ток. Для этого нужно определить, какую силу тока требует совокупность всех устройств потребителей в доме.

А так как электричество течёт по проводам, то от его сечения зависит необходимая для нагревания сила тока. Наличие полюсов также играет немаловажную роль.

Чаще всего применяется такая практика:
1. Один полюс. Цепи с приборами освещения и розетками, к которым будут подключаться простые приборы.
2. Два полюса. Применяется для защиты проводки, проведённой к электроплитам, стиральным машинкам, отопительным приборам, водонагревателям. Также может устанавливаться в качестве защиты между щитом и помещением.
3. Три полюса. Используется преимущественно в трехфазных цепях. Это актуально для промышленных или же околопромышленных помещений. Небольшие мастерские, производства и им подобные.

Тактика установки автоматов происходит от большего к меньшему. То есть сначала монтируется, например, двухполюсной, затем однополюсной. Далее идут устройства с мощностью, уменьшающейся на каждом шаге.

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Как поменять автомат в щитке — работа с электричеством всегда требует ответственного отношения к делу

Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Выдержка из ПУЭ – всегда при возникновении вопросов нужно обращаться за помощью к технической документации

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

Перед вами однополюсной автомат в разрезе

• Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Как подключить автоматы в щитке — схематическое обозначение разных типов контактов на автомате

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

• Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
• Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

Как подключаются автоматы в щитке: ABB – однополюсной автомат

• Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
• В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
• Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Параллельная схема подключения автомата в щитке

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Подключение автоматов в щитке вход сверху или снизу

Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Автоматические модули отключения имеют одну или несколько пар соединительных контактов. Одни являются фиксированными, другие подвижными, что часто приводит к заблуждению. Согласно пункту 3.1.6 правил установки электрооборудования, при одностороннем включении, подводка цепи на распределительную коробку должна осуществляться к неподвижным контактам.

Данное условие распространяется как на подключение автоматов, так и сторонние модули защиты. Иногда встречаются исключения, зависящие от марки, даты изготовления и других технических факторов. Чтобы верно смонтировать автомат в щиткесвоими руками, нужно разобраться, где находиться подвижный и неподвижный контакты.

На примере АВ серии ВА47-29, изготавливаемых фирмой Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Это определяется по маркировке на самом тумблере. Идентичное расположение клемм имеют многие изготовители. На них устанавливают условное обозначение, подтверждающее назначение и расположение соединительных клемм. Аналогичными изготовителями являются компании Schneider Electric и Hager.

Средства УЗО предназначены для предотвращения коротких замыканий или перегрузок цепи. При возникновении угрозы скачков напряжения, срабатывает специальный разъединитель, локализующийся внутри блока. Его действие основано на тепловой или электромагнитной индукции. При этом неважно, к какой клемме будет подключена фаза. Поэтому включение автомата сверху или снизу не имеет существенной разницы, и в обоих случаях произойдет его отключение.

Почему не рекомендуется подключать АВ снизу

Некоторые модели современных изготовителей допускают подключение автоматов в распределительных щитах к нижним клеммам. Они оснащены специальными фиксирующими рейкамиили шинами.

Такое подключение к автоматам в щитке перечит правилам ПУЭ, но не запрещает осуществлять соединение на нижний контакт. Данное правило работает как общепринятый порядок, благодаря которому, опытный электрик понимает, что перед обслуживанием электрощита необходимо обесточить его. Первое, что он сделает — отключит автомат, предполагая, что фаза находитсясверху. Следовательно, после отключения на нижних контактах и отходящих цепях, напряжение отключится.

Если представить ситуацию, когда нижняя клемма используются для подключения фазных проводов, электриком, который не счел нужным соблюдать правила подключения согласно ПУЭ. Когда пришло время заменить автомат, другой специалист по привычке отключает питание верхнего контакта и пытается отсоединить автомат, касаясь нижних контактов голыми руками. В результате получает поражение электрическим током. Вот почему принято соблюдать правила, установленные в ПУЭ.

При Союзе все автоматические выключатели имели один стандарт, который предполагал расположение неподвижных клемм сверху. Теперь, учитывая разнообразие и широкий ассортимент АВ импортных производителей, трудно сказать, где какой расположен контакт. Одни компании придерживаются общепринятых правил, другие наоборот пытаются разнообразить свою продукцию, внося свои новшества.

На промышленных предприятиях вместо обычных автоматов защиты ставят рубильники, питание которых подключается по всем правилам ПУЭ. Если же сделать наоборот и перевернуть РБ, то его положение будет выглядеть непривычным и даже быть неудобным. Если посмотреть опытным глазом сразу видно правильность подключения. Если рубильник выставлен правильно, то, отключив его, можно быть уверенным, что нижние контакты остались без напряжения.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

• Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

Зачищенный от изоляции провод – используйте специальный инструмент, чтобы не повредить металлическую жилу

1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

• Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Неразрывная перемычка заводского производства – плоские выводы фиксируются очень надежно

Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.

Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

Электрик установил провода разного сечения – заметно оплавление изоляции на черных проводах

В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.

Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.

Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.

На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

Из-за локального перегрева изоляция провода и корпус автомата оплавились – цена неправильной установки пожар и все вытекающие последствия

По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.

• Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.

1. Большинство электриков при создании контакта действую следующим образом. С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
2. Для этого зачистите не 1, а 2  см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.

Как присоединить к автомату многожильный провод

Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Выводы многожильных проводов стоит оконцевать – наконечника разных размеров

Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.

Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.

Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.

Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.

Допускается ли пайка проводов при подключении автомата

Подключение автомата в щитке – запаянное соединение под высокой нагрузкой будет ненадежным

Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?

Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.

При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фото	Описание
Шаг 1 – установка DIN рейки	Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.
Шаг 2 – установка шин	На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края. Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.
Шаг 3 – установка автоматов	Далее на рейку крепятся автоматы. Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.
Шаг 4 – подключения нуля	Установив на рейку все устройства, начинаем их запитывать. Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза. Совет! Нередко плохие электрики пренебрегают цветовой маркировкой, так что перед подключением обязательно проверьте все выводы. Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.
Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)	Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.
Шаг 6 – подключение диф автомата	Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении? На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.
Шаг 7 – подключение проводов, идущих от комнат	Далее  автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам,  розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяютразъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом. Совет! Будьте внимательны и смотрите, чтобы оголенные концов проводов, пропущенные через шины никак не могли коснуться DIN рейки и прочих металлических деталей, находящихся внутри щитка. Перед тестом работоспособности схемы, обязательно перепроверь правильность всех соединений.

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит.



Ошибка – 1. Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка – 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Источники

• https://first-apartment.ru/kak-podklyuchit-avtomaty-v-shhitke.html
• https://domikelectrica.ru/sborka-kvartirnogo-elektroshhitka-poryadok-rabot/
• https://Elektrik-a.su/zashhita-i-avtomatika/zashhita-do-1000v/kak-v-shhitke-podklyuchit-avtomat-2480
• https://pauk.top/kak-podklyuchit-avtomaty-v-schite.html
• https://orenburgelectro.ru/oborudovanie/kak-pravilno-podklyuchit-avtomaty-sovety-elektrika.html

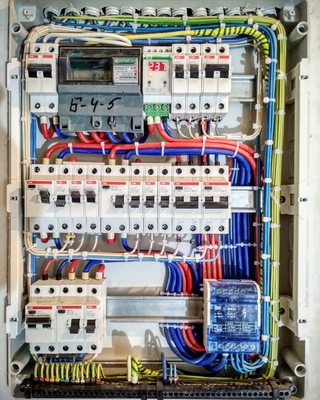

Распределительный щиток в 3-комнатной квартире

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

Предлагаю вашему вниманию свою сборку распределительного щита для 3-х комнатной квартиры в панельном доме с газом.

Я уже делал обзор сборки малобюджетного распределительного щита для з-х комнатной квартиры, в нем все было по минимуму. В этом щите есть все необходимое и в то же время нет излишеств, минимум автоматики. Из интересного — это неотключаемые линии, питание слаботочного щита, кондиционеры в каждой комнате.  Давайте рассмотрим все по порядку.

В этажном распределительном щите установлен автоматический выключатель на 63А в качестве рубильника, затем счетчик электрической энергии и вводной автоматический выключатель 32А, ограничивающий выделенную на квартиру мощность.

После получения всей необходимой информации и согласования технического задания с заказчиком, был выполнен проект электрощита, т.е. схема электрощита с разделением электропроводки на необходимое количество групп, расчетом аппаратов защиты и т.д., и компоновочная схема расположения всех модульных устройств внутри корпуса щита.

Затем были заказаны необходимые комплектующие и материалы, а после их доставки была проведена сама сборка электрического щита. В качестве корпуса, оболочки щита использован распределительный щит Hager Volta на 48 модулей. Я уже делал подробный виде-обзор этой серии щитов, рекомендую посмотреть.

Итак, у нас имеется 4 DIN-рейки по 12 модулей. Была выбрана компоновка по группам в ряд, на мой взгляд она наиболее удобна и дружественна для пользования щитом, т.е. позволяет получить наиболее «дружественный интерфейс».

На первой рейке, на вводе щита, установлен автоматический выключатель С32, далее собрана защита от скачков и перепадов напряжения в питающей сети, а также от отгорания нуля на с применением реле напряжения ZUBR. Далее располагаются неотключаемые линии — холодильник, освещение коридора и питание слаботочного щита. Для удобства подключения питающей линии от слаботочного щита применены винтовые клеммы, к которым будут подключены фазный и нулевой проводник.

Проект слаботочной сети и слаботочного щита я не разрабатывал, поскольку заказчик еще точно не определился с составом слаботочной сети. На будущее я ему рекомендовал в качестве слаботочного щита использовать специальные корпуса для мультимедийных щитов Hager Volta. Они имеют перфорацию на дверце для охлаждения и вентиляции установленного внутри оборудования, а также отлично стыкуются с любыми щитами серии Volta.

На второй и остальных нижних рейках собраны все отключаемые группы. Отключаются и включаются они с помощью выключателя нагрузки. При его отключении остаются запитанными только схема защиты от скачков и пререпадов напряжения и неотключаемые линии.

Далее на второй рейки идет групповое УЗО кухни и под его защитой питание электро-духовки и розеток кухни. Далее со своей дифзащитой собраны группы освещения квартиры.

На третьей DIN-рейке расположена розеточная группа комнат и кондиционеры. У каждой — своя дифференциальная защита.

На последней, четвертой, DIN-рейке располагаются «влажные» группы санузлов — стиральная машина, освещение и бойлер. Дифзащита реализована на УЗО с током утечки 10мА.

Дифференциальная защита во всех группах реализована на УЗО типа А. Все УЗО электромеханические, как это проверить можете посмотреть тут.

Компоновка по группам в ряд значительно упрощает пользование электрощитом для заказчика, но усложняет монтаж. Расстояние между рейками маловато, всего 125 мм, в некоторых щитах оно бывает 150 мм. Зато сама сборка  — это авторский и творческий процесс.

Коммутация внутри щита выполнена проводом ПВ-3 1х6, с последующим обжимом штыревыми одинарными и двойными наконечниками НШВИ. Все провода спрятаны за DIN-рейками, чтобы облегчить последующее подключение отходящих линий потребителей.

На рейках все модульные устройства зафиксированы специальными ограничителями, которые предотвращают сползание устройств по рейке.

На пластрон щита наклеены наклейки, поясняющие назначение каждого устройства в электрощите. Вместе с необходимым комплектом документации этот щит отправлен заказчику.

Более подробный обзор этого щита смотрите в видео:

Распределительный щит 3-комнатной квартиры — обзор:

Инструкция по сборке и монтажу электрощитов своими руками

При ремонте в квартире, или же во время строительства частного дома или дачи, одной из ключевых проблем является проведение электропроводки, а так же сборка электрощитов. Конечно, проще и надежнее нанять специалиста, но иногда этот вариант, по тем или иным причинам, неприемлем. И тогда приходится все делать самому, но при этом возникает вопрос: как собрать электрощиток. Сегодня мы вам об этом расскажем.

Что необходимо для сборки электрощитов своими руками

И так что же нам будет необходимо:
— сам электрощиток
— электроавтоматы
— устройство защитного отключения (УЗО)
— втулочные наконечники, для лучшего контакта кабеля и автомата (но можно обойтись и без них)
— пассатижи для обжимки втулочных наконечников
— канцелярский нож для зачистки контактов
— две клеммных колодки – для заземления и «ноля»

Электрощиток может идти как в разобранном виде, так и в уже собранном. При его выборе следует знать количество автоматов, на крепеж которых он будут рассчитан, (обычно для небольшого дома используют 4-5 автоматов), а также следует учесть способ монтажа электрощитка. Он может быть как наружный (накладной), так и внутренний (врезной). Зависит это от вашей проводки (внешняя она или наружная) а так же от эстетических предпочтений.

Описание к фото: 1 — место ввода, а также вывода, проводов; 2 — место крепления автоматов; 3 — защелка обеспечивающая надежное крепление автомата;

Следующий компонент который нам понадобится при сборке электрощитка своими руками – это автоматы. Количество автоматов прямо пропорционально количеству электроцепей в здании или помещении. Электроавтоматы следует подбирать по максимальной нагрузке на них, желательно с запасом. Для этого следует подсчитать максимальную нагрузку на сеть, путем приплюсовывания мощности всех подключаемых приборов в данной электрической цепи.
Например, кухня рассчитана на отдельную электроцепь, здесь у вас будут подключены холодильник в 300-350W, микроволновка в 1000W, кухонная вытяжка 320W, электрочайник 900-1200W. Суммируем все это и у нас получается мощность в районе 2520-2870W. Это нагрузка на сеть в вашей кухне и соответственно на автомат отвечающий за нее.

Однако это еще не все! Ватты нужно перевести в амперы, так как маркировка автоматов идет в амперах, для этого используем формулу:

P / U = I
P – мощность нагрузки а сеть ( у нас 2520-2870 ватт)
U – напряжение в сети (обычно 220V)
I – сила тока? которая измеряемая в амперах.
И так, у нас получается следующее: 2520 / 220 = 11.45А, значит нужен автомат в 16А.
Таким образом, высчитываем силу тока для каждой электрической цепи. Мощность УЗО рассчитывается так же.

Внимание! Приборы мощностью от 3.5 кВт должны иметь свой собственный автомат.

Как правильно собрать электрощит

Сборка электрощитов не очень сложная, но и не очень легкая задача, при осторожности и необходимых знаниях у вас все получится.

Для начала посмотрите на эту схему, здесь показан один из вариантов коммутации электрощитка.

1 — вводной автомат мощностью в 32 А
2 — электросчётчик
3 — устройство защитного отключения,
4 — клеммная колодка для заземления
5 — клеммная колодка для «ноля»
6,7,8 — автоматы мощностью 25 А,
9 — автомат мощностью 16 А.

Внимание! Это не стандартизированная схема для каждого, в каждом помещении в зависимости от нужд разные комплектующие и варианты коммутации. Это только опорная схема.

Модернизация электроустановок в довоенных квартирах

Довоенные квартиры — это квартиры, построенные до Второй мировой войны, как следует из их названия, и в Нью-Йорке они пользуются большим спросом из-за их старинного вида, просторного дизайна и ручной работы. обработанные детали. Однако их электрические установки часто очень устарели и требуют модернизации, чтобы приспособиться к современному образу жизни. Имейте в виду, что довоенные квартиры были построены более 70 лет назад, когда потребление энергии в жилищах было намного ниже:

• Системы кондиционирования стали массовыми после Второй мировой войны, а это значит, что электропроводка в довоенных квартирах не была предназначена для них.
• Компьютеры и электронные устройства еще более свежие, начиная с 80-х годов. Хотя эти устройства не потребляют много энергии, они, как правило, индуцируют высокочастотные токи, называемые гармониками, которые перегревают проводку.
• Отопление производилось в основном за счет каминов, которые являются частью очарования довоенных квартир. Однако это также означает, что эти квартиры, как правило, не оборудованы для работы с резистивным обогревателем или водонагревателем.

Короче говоря, электропроводка довоенных квартир была рассчитана на то время, когда кроме освещения, радиоприемников, телевизоров и кухонной техники было мало нагрузок.Вы не можете рассчитывать купить или арендовать одну из этих квартир и сразу установить современные водонагреватели и кондиционеры. Однако обновление их электрической системы не должно быть сложной задачей; вам нужно только надлежащее руководство от инженера или компании.

Электрические системы в довоенных квартирах: рекомендуемые действия

Основное правило при обновлении электрической системы довоенной квартиры следующее: если вы сможете минимизировать требуемый ток, затраты на модернизацию будут ниже, и вы столкнетесь с меньшим количеством проблем в долгосрочной перспективе.

1) Реализовать энергоэффективность

Если вы используете энергосберегающие устройства, такие как светодиодные лампы и приборы ENERGY STAR, нагрузка на установку не увеличится значительно по сравнению с условиями, в которых вы получаете квартиру. Это можно дополнить домашней автоматикой; например, вы можете использовать интеллектуальный термостат для оптимизации энергопотребления HVAC.

2) По возможности используйте 220-вольтные устройства

Один из основных принципов электричества заключается в том, что передаваемая мощность равна произведению напряжения и тока:

Мощность = Напряжение x Ток

Однако размеры проводки и выключателей зависят от силы тока, и чем выше мощность, тем выше стоимость.Повышенная допустимая нагрузка также означает, что проводка должна иметь больший диаметр, что усложняет ее установку и увеличивает связанные с этим затраты на рабочую силу. Однако увеличение рабочего напряжения снижает ток, и это можно доказать математически, переписав предыдущую формулу:

Ток = мощность / напряжение

Если вам необходимо выбрать между версиями одного и того же устройства на 110 В и 220 В, использование 220 В снижает ток на 50 процентов. Чтобы проиллюстрировать концепцию, предположим, что вам нужен 3.Водонагреватель мощностью 3 киловатта доступен с обоими напряжениями:

• Потребляемый ток при 110 В = 3300 Вт / 110 В = 30 А
• Потребляемый ток при 220 В = 3300 Вт / 220 В = 15 А

Для нагревателя на 110 В требуется кабель большего диаметра, и цепь будет выделять больше тепла. Это может привести к более частому срабатыванию выключателей, а также может повредить другие электрические компоненты из-за возраста установки.

3) Обновите установку соответственно

С помощью энергоэффективных приборов и использования устройств на 220 В, когда это возможно, общий ток значительно снижается.Теперь вы можете попросить своего подрядчика по электрике определить размер новой установки соответствующим образом. Это снижает требуемую мощность электрических панелей, выключателей и цепей, что позволяет заранее сэкономить деньги.

Обычное освещение и HVAC приведут к более дорогому ремонту и более высоким эксплуатационным расходам. Кроме того, у вас больше шансов иметь проблемы с электричеством, потому что старая установка будет подвержена сильному току и локальному нагреву.

Основные проблемы при модернизации довоенной квартиры

Конструктивные особенности довоенных квартир увеличивают сложность модернизации электрооборудования по сравнению с современными жилищами.

• В довоенных квартирах обычно монолитные полы из литого бетона с деревянным рисунком наверху, что делает непрактичным прокладку кабелепровода для новой электропроводки. С другой стороны, в более новых квартирах на стальную конструкцию устанавливается тонкий слой бетона, в результате чего остается много свободного места для электрических установок.
• Толстые стены — еще одна особенность довоенных квартир. Обычно они строятся из слоев штукатурки и бетона на токарном станке из дерева или проволоки.С другой стороны, в современных стенах обычно используются тонкие гипсовые панели на деревянных или металлических каркасах; и пробить стену для установки новой проводки или электрических компонентов относительно просто.

Эти конструктивные особенности восходят к инженерной философии довоенной эпохи, когда рабочая сила была дешевле, а материалы были дорогими; имело смысл использовать прочные и долговечные материалы, даже если их установка была трудоемкой. Теперь материалы доступны по цене, но стоимость рабочей силы значительно выросла, и акцент сместился с прочной конструкции на быструю установку.

Из-за прочности стен и полов во многих довоенных квартирах нет другого выбора, кроме как использовать поверхностные электрические цепи. Однако их можно спрятать под специально разработанные декоративные молдинги, чтобы сохранить античный вид.

Системы электрической защиты

Блоки предохранителей в довоенных квартирах обычно относятся к снятым с производства линиям продукции, а в некоторых случаях сама торговая марка может больше не существовать. По этой причине часто бывает необходимо полностью заменить их новым щитом и автоматическими выключателями.Прямая замена существующих предохранителей обычно невозможна, поскольку существующие основания не соответствуют базам современных систем защиты.

Имейте в виду, что во многих зданиях есть главный распределительный щит, от которого все квартиры получают электроэнергию. В этих случаях владельцу здания также может быть необходимо перейти на современные щитовые панели и выключатели.

Трансформаторы и главные служебные входы

Когда несколько довоенных квартир в одном здании модернизируются, их общая электрическая нагрузка может стать выше, чем рассчитаны главный трансформатор и служебный вход.В этих случаях владельцу здания или кооперативному совету необходимо провести апгрейд.

Приобретая довоенную квартиру, получите профессиональное мнение о трансформаторе и условиях служебного подъезда. Как правило, отдельные арендаторы могут проводить модернизацию соответствующей электрической панели, но ответственность за любые установки, расположенные выше по течению от этой точки, несет владелец здания. Если у вас есть квартира с недостатками в этой области, а владелец не желает проводить модернизацию трансформатора и служебного входа, у вас останутся проблемы с питанием даже после модернизации вашей индивидуальной установки.

Кто берет на себя расходы на модернизацию электрооборудования?

Большинство довоенных зданий в Нью-Йорке управляются как кооперативы: вы на самом деле не покупаете квартиру, а вместо этого покупаете акции корпорации, которая, в свою очередь, владеет квартирой, в которой вы будете жить. Эти кооперативы управляются советом, который управляет имуществом и распределяет общие расходы между всеми акционерами.

Если требуется модернизация электрооборудования, первый вопрос, на который нужно ответить: могут ли они быть отнесены к потребностям конкретной квартиры или существует проблема, затрагивающая все здание? Ответить на этот вопрос может квалифицированный инженер или фирма, проведя обследование электрической нагрузки.

Проблемы с электричеством, связанные с квартирой

Если необходимо модернизировать электрические установки из-за того, что конкретный сосед ведет энергоемкий образ жизни, ему или ей, как правило, придется нести расходы на модернизацию. В этих случаях часто устанавливается специальная электрическая установка, чтобы избежать изменений в главном служебном входе, что, как правило, намного дороже.

Примером этого может быть ситуация, когда акционер покупает малоэффективное отопительное и охлаждающее оборудование и использует его в течение долгих часов.Электрический ток, потребляемый этой квартирой, является высоким и непрерывным, что обременяет всю установку и может вызвать проблемы с напряжением для всех.

Проблемы с электричеством, влияющие на все здание

Иногда общая электрическая установка слишком устарела для удовлетворения потребностей современного образа жизни в энергии, и может потребоваться модернизация в масштабе здания. В этих случаях плата за работу берет на себя кооперативная доска. Однако, в зависимости от правил кооператива, затраты могут быть разделены между всеми акционерами пропорционально их доле владения.

Примером этого может быть здание, в котором главный трансформатор никогда не модернизировался и больше не подходит для управления современными нагрузками, даже если все акционеры заботятся об энергии.

Выводы

Собираясь купить или снять довоенную квартиру, не упускайте из виду электромонтаж. Было бы нереалистично ожидать, что существующая установка будет работать без проблем, но вам также не следует предполагать чрезвычайно высокую стоимость обновления.

Мы рекомендуем вам ознакомиться со всеми применимыми правилами во время собеседования с компанией по недвижимости или советом кооператива и получить краткую электрическую оценку квартиры, которую вы собираетесь купить или арендовать.После того, как вы заселили свою довоенную квартиру, используйте энергоэффективные приборы и разумно управляйте потреблением энергии; например, не используйте одновременно два мощных устройства, если в этом нет необходимости.

Советы по безопасности электрических субпанелей: чего нельзя и чего нельзя касаться при установке автоматических выключателей

ПРИМЕЧАНИЕ РЕДАКТОРА:
Вспомогательная панель, над которой работает Брайан, была недавно добавлена ​​для питания гаража.

Он НЕ еще подключен к главной панели, поэтому НЕТ угрозы поражения электрическим током.Вот почему Брайан не заботится о том, чтобы прикасаться пальцами к контактам внутри субпанели. Надо было попросить его указать изолированной отверткой.

При работе с любым типом электрической панели, подключенной к источнику питания, всегда проявляйте осторожность. С помощью вольтметра убедитесь, что провода и шины не находятся под напряжением.

—————————————————————-

Сейф в электроблоке

С Брайаном Вало

Прежде чем добавлять или ремонтировать какие-либо электрические устройства в доме, вы должны быть знакомы с компоновкой главной панели или вспомогательной панели, которая подает питание в дом.В этом видео электрик Брайан Вало дает краткий обзор того, где питание поступает на вспомогательную панель, и что вам нужно отключить, чтобы безопасно подключить или отключить автоматический выключатель.

Это бесплатное сопутствующее видео к нашей серии видео для участников Как установить субпанель , в которой показаны все шаги, которые вам понадобятся для подключения питания к вашей новой кухне, гаражной мастерской, готовому подвалу или любой другой реконструкции или добавление.

РАСШИФРОВКА ВИДЕО:

Спасите свою жизнь вместо экономии времени

Вам действительно не следует работать в живой панели, несмотря ни на что.На выключение главного выключателя уходит две секунды. Однако это не дает вам полной свободы делать здесь все, что вы хотите; есть еще некоторые опасные части. В главной панели, где у вас есть главный выключатель и несколько больших проводов, даже если вы отключите выключатель, два основных полюса все равно будут проводить электричество. Если бы главный выключатель был включен, все открытые ножки для шины будут проводить электричество. Так что вы не захотите ничего из этого трогать.Нейтраль также является потенциальной точкой удара при включенном питании. Старайтесь не прикасаться к входящим служебным линиям.

Выключатели должны отключать питание, но всегда перепроверяйте

Теперь, когда главный автоматический выключатель отключен, все шины обесточены, но всегда проверяйте, чтобы быть уверенным. Если вам случится ударить по одной из планок после того, как основной cicuit выключен, все будет в порядке. То же самое касается клемм на самих выключателях; они похожи на выключатели.Когда один горит, соединение горячее. Когда его выключаешь, он мертв.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Электрооборудование 101 для домовладельца

Клинт К.Томас, эсквайр

Фотография Зои Томас

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных. Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 А, а затем в домашний блок выключателей, который часто еще называют блоком предохранителей. Из коробки выключателя этот поток электричества распределяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, т. Е. Чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый должен быть соответствующего размера. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер.Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для некоторых приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокого тока.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Проволока 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше, чем на , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если используется провод слишком малого калибра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр проводов и какой амперный выключатель следует использовать для любого конкретного применения. Это не та область, где можно гадать. Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно проконсультируйтесь со своими местными и государственными строительными нормами перед началом любых электромонтажных работ.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов. По черному проводу проходит электрический ток, поэтому его обычно называют «горячим» проводом. Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе.В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру, чтобы соответствовать электрическим проводам.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек.Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки. Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического приспособления соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже включать увеличение количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.

Электрический ток, передаваемый по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода вместе с помощью гайки и заземляющие провода, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Отсюда другой провод проходит от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к винтам из серебра / нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем поворачивая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон будет повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы будут выполнены неправильно, это может привести к возгоранию вашего дома или поражению электрическим током! Если сомневаетесь, не делайте этого.

Прочие электротехнические изделия

---

Рекомендуемые статьи

Панель обслуживания электрооборудования All About

Вы включаете микроволновую печь, включаете выключатель, и питание отключается.Не имея представления о том, что только что произошло, вы вызываете электрика, чтобы он устранил проблему. А позже вы поймете, что могли бы сделать это самостоятельно, если бы вы знали основы обслуживания электрической панели вашего дома.

Знание того, как исправить мелкие проблемы с электричеством, может сэкономить вам немного денег, но, что наиболее важно, ваши навыки могут пригодиться в случае возникновения чрезвычайной ситуации. Итак, вот подробная статья, в которой объясняется все, что вам нужно знать о сервисной электрической панели.

Что такое сервисная электрическая панель?

Сервисная электрическая панель — это связующее звено между внешними проводами, идущими с улицы, и внутренними электрическими проводами электрической системы дома.Это центральная точка распределения, которая соединяет служебный провод с выходными проводами.

Где найти панель электрического обслуживания?

Домашняя электрическая панель обычно находится вдали от основной домашней деятельности. Эти места могут включать гараж, коридор, ведущий в гараж, подвал и кладовую.

Вы можете найти свою электрическую сервисную панель, найдя сервисный блок и сервисную головку на крыше. Обычно сервисная панель должна находиться прямо под одним из этажей дома.Если линии электропередач проложены под землей, линия обычно начинается на улице и подключается к дому спереди или сбоку.

Типы электрических панелей

1. Панель главного выключателя

   Панель главного выключателя контролирует электричество, которое поступает в разные комнаты вашего дома. Его можно использовать для отключения электричества в вашем доме, включая автоматический выключатель. Они классифицируются на основе количества цепей, с которыми они могут работать, и их силы тока.

2. Блок предохранителей

   Они предназначены для предотвращения перегрузки цепи. Коробки предохранителей состоят из небольших предохранителей, которые можно вставить в электрическую панель. Предохранитель сработает при избыточном токе.

3. Панель основной проушины

   На панелях основных проушин используются проушины, и в них проходят провода. Они имеют главный выключатель как отдельный выключатель на счетчике. Вы можете подключить главную панель с проушинами к выключателю на главной панели, где основная панель с проушинами работает как вспомогательная панель.

4. Дополнительная панель

   Они идеально подходят для домов, где требуется несколько цепей в одном районе. Субпанели получают питание от главной панели по цепи. У них нет специальных разъединителей, и они позволяют регулировать распределение тока по дому.

5. Автоматические переключатели

   Они подходят для цепей, в которых используется резервный генератор энергии. Он работает, передавая мощность генератора на электроэнергию через панель.Есть два типа переключателей резерва — ручные и автоматические.

Меры безопасности для электрической панели управления

• В нормальных условиях можно безопасно прикасаться к сервисной панели, когда внешняя дверца панели закрыта.
• Никогда не работайте с открытой электрической сервисной панелью, если дверца и передняя защитная крышка сняты. Если вы получите удар током от сервисного наконечника, он определенно будет фатальным. Не прикасайтесь к проводам, которые входят в панель, сверху коробки.
• Было бы ошибкой думать, что отключение главного выключателя на панели и снятие защитной крышки обеспечит вам безопасность. Главный выключатель отключает питание цепей домашней ветви. Однако он не отключает подачу питания на панель на линиях инженерных сетей.
• Будьте осторожны не только с тем, каких областей сервисной панели касаетесь руками, но и с инструментами. Инструменты потенциально могут коснуться служебных проводов и передать вам электрический ток.

Как часто проверять электрическую сервисную панель?

Проверяйте электрическую панель и коробку автоматического выключателя один раз в год, чтобы убедиться, что меры безопасности работают должным образом. Это гарантирует, что выключатели будут держать вас в безопасности.

Необходимо проверить отсутствие ослабленных соединений, нагрева внутри панели или признаков старения. Определите признаки, которые могут привести к возгоранию электрического тока. Вызовите специалиста, чтобы проверить электрическую панель.

Никогда не идите на компромисс в отношении электробезопасности.Если вы хотите выполнить какие-либо работы, вызовите квалифицированного электрика.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру.Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Критические вопросы по электромонтажу в мастерской

Электроинструменты имеют большой аппетит к электричеству, и, если вы не построили свой магазин с нуля, вы, вероятно, сработали автоматические выключатели, пытаясь их запитать.

Правильно подключенный магазин — единственный способ обеспечить себе достаточное количество продуктов питания. Итак, как вы определяете свои потребности в электромонтаже? Найдите время, чтобы ответить на следующие вопросы, и вы будете на правильном пути.

Примечание. Если вы не обладаете навыками работы с электричеством и не знакомы с местными правилами, оставьте электромонтажные работы профессионалу. Используйте собранную здесь информацию для ведения беседы с электриком.

В: Какая мощность требуется для моих инструментов?

A: Инструменты питаются от усилителя.Табличка с паспортными данными, расположенная на корпусе инструмента или корпусе двигателя, ниже , указывает, сколько инструмента потребуется (потянуть) при полной нагрузке. На диаграмме ниже показаны средние диапазоны для некоторых распространенных инструментов.

Запишите основные требования к электроинструментам и сохраните их для дальнейшего планирования. Обратите внимание на любые инструменты, которые могут быть подключены для работы от 240 вольт вместо 120 (это также указано на паспортной табличке).

В: Соответствует ли мое электрическое обслуживание требованиям?

A: Посмотрите на номер, напечатанный на главном выключателе на вашей сервисной панели, и определите общую силу тока, доступную для вашего дома от линии электропитания.Это говорит вам о максимальной силе тока, которую все электрические цепи могут потреблять одновременно. Большинство домов, построенных за последние 40 лет, оснащены сетью на 100 или 200 ампер, которая должна обеспечивать достаточную мощность для работы вашего дома и, во многих случаях, магазина. Кроме того, на сервисной панели могут быть неиспользуемые цепи для электромонтажа вашего магазина.

Даже если у вас есть место для дополнительных контуров, подумайте о том, чтобы установить отдельное устройство подачи для вспомогательной панели в вашем магазине. Преимущества включают в себя отсутствие необходимости делить электрические цепи с домом, изгибать только один большой кабель вместо нескольких меньших и возможность отключать электричество в магазине, когда он не используется.

Добавление дополнительной панели также позволяет сократить длину проводки в магазине, что снижает потери мощности и тепловыделение. Но подпанель не увеличит вашу общую емкость. Другими словами, если у вас есть служба на 200 ампер, и вы отделили 80 ампер на субпанель, у вас не будет 280 доступных ампер.

Если ваш дом был построен до 1950-х годов и электрически не обновлялся, у вас может быть только 60-амперный сервис. Если это так, если у вас все еще есть блок предохранителей или если вы часто отключаете выключатели, вам потребуется повышенное обслуживание и новая панель.

Также имейте в виду, что если ваш магазин расположен в гараже или недостроенном подвале, электрические коды, скорее всего, потребуют защиты прерывателя цепи от замыкания на землю (GFCI) на всех розетках общего пользования. Эти устройства обнаруживают утечки тока и мгновенно отключают питание в случае короткого замыкания. Розетки GFCI защищают определенные области в цепи, в то время как выключатель GFCI обслуживает всю цепь.

Найдите руководство по потребностям вашего усилителя

Чтобы определить, какая мощность нужна вашему магазину, сначала найдите свой самый мощный инструмент для вытяжки усилителя (часто столовую пилу или пылесборник) и умножьте силу тока на 125 процентов

Максимальный усилитель x 1.25 = (А) _______

Теперь просуммируйте силу тока самых мощных инструментов, работающих одновременно, таких как столовая пила и пылесборник, маршрутизатор, пылесос и т. Д.

Одновременные усилители инструмента = (B) _______

Суммируйте потребляемую мощность всех других нагрузок, которые работают постоянно, например, освещения, отопления / кондиционирования воздуха, воздушного фильтра, радио и т. Д. (Если токи неизвестны, например, с лампами, разделите ватты на напряжение, чтобы получить токи).

Усилители непрерывного действия = (C) _______

МИНИМАЛЬНЫЕ УСИЛЕНИЯ, НЕОБХОДИМЫЕ ДЛЯ МАГАЗИНА (A + B + C) = _______

Наивысший тираж (A):
(столовая пила на 18 ампер) × 1.25 = 22,5

Максимальный одновременный сигнал (B):
(пила на 18 ампер + пылесборник на 11 ампер) = 29

Непрерывный (C):
(свет, обогрев, телевизор, воздушный фильтр) = 24

Минимальный требуемый ток (A + B + C) = 75,5

Для надлежащего питания этого магазина требуется 80-амперная дополнительная мощность существующей сервисной панели или дополнительная 80-амперная вспомогательная панель.

В: Как определить размер моих схем и субпанели?

A: Начните с изучения списка необходимых вам инструментов в силе тока, который вы записали ранее.Большинство небольших портативных электроинструментов могут работать с током 15 А, но для больших фрезерных станков и дисковых пил часто требуется больше. Кроме того, электрические нормы предписывают, что общая нагрузка цепи не может превышать 80 процентов ее емкости — это 16 ампер на 20-амперную цепь. Выделите две 20-амперные цепи для настольных розеток и розеток для портативных инструментов.

Для более крупных станков с напряжением 120 В (пилы, строгального станка, пылеуловителя и т. Д.) Требуется цепь на 20 или 30 А. Если вы используете одновременно две машины, например, пилу и пылесборник, то для каждой из них потребуется отдельный контур.

Здесь возможность переподключить к 240 вольт является бонусом. Помните, что мощность равна напряжению, умноженному на ток. Поскольку мощность, выдаваемая двигателем, не меняется, потребляемый им ток при 240 вольт вдвое меньше того, что потребовалось бы при 120 вольт. Преобразуйте пилу на 18 ампер и пылесборник на 14 ампер, и они будут потреблять 16 ампер вместо 32. Это означает, что оба могут работать от одной цепи на 20 ампер и 240 вольт.

Всегда держите освещение в отдельной цепи. Таким образом, если инструмент зацепится за выключатель, вы не останетесь в темноте.Вы можете обойтись схемой на 15 ампер для освещения, но использование схемы на 20 ампер добавляет дополнительную мощность.

Зная эту информацию, вы сможете определить общие потребности вашего магазина в обслуживании, следуя инструкциям на следующей странице. Как видите, вам не нужно складывать требования к усилителям для каждого инструмента. Но не забывайте и такие предметы, не связанные с инструментами, как фонари, обогреватели и зарядные устройства.

Если вы сложите все свои схемы, вы, скорее всего, получите общий рейтинг выше, чем рейтинг субпанели.Не волнуйся. Распространено использование одной 30-амперной и пяти 20-амперных цепей (всего 130 ампер) в субпанели на 80 ампер.

В: Какой тип и размер проводки мне понадобится?

A: Самая распространенная проводка для бытового использования — это кабель с неметаллической оболочкой, называемый типом NM-B, показанный на фотографиях. Если вы прокладываете проводку внутри стен, это ваш вероятный выбор. В кабелепроводах, устанавливаемых на поверхность, допустимы отдельные изолированные провода. Подземный питающий кабель (тип UF-B) выглядит аналогично и применяется во влажных помещениях или для подземных захоронений.

В дополнение к правильному типу вам нужен правильный размер или американский калибр проводов (AWG), который зависит от силы тока, которую должен выдерживать провод. Чем больше номер провода, тем меньше калибр. Вы всегда можете использовать провод большего сечения, чем указано, но никогда не используйте провода меньшего сечения. Он может стать достаточно горячим, чтобы расплавить изоляцию и вызвать короткое замыкание. Цветовая кодировка, используемая сегодня большинством производителей, упрощает идентификацию.

NM-B 14 калибра, мощность 15 А, 120 В или 240 В (слева).NM-B 12 калибра, емкость 20 А, 120 В или 240 В (средний). NM-B 10 калибра, мощность 30 А, 120 В или 240 В (справа).

В: Будут ли мои инструменты работать лучше при напряжении 240 вольт?

A: Вопреки распространенному заблуждению, работа двигателей инструмента на 240 вольт вместо 120 не делает двигатель более мощным. Конструкция двигателя ограничивает мощность, которую он может потреблять, что соответствует номинальному току, указанному на паспортной табличке.

Чтобы лучше понять это, представьте себе самый точный показатель мощности двигателя: мощность, которая равна амперам, умноженным на напряжение.Двигатель, рассчитанный на 14 ампер при 110 вольт, потребляет 1680 ватт (14×120 = 1680). Удвойте напряжение, и потребность в усилителе уменьшится вдвое, но выходная мощность останется прежней (7×240 = 1,680).

Вы можете заметить разницу в «мощности», если вы использовали свою 18-амперную пилу по 20-амперной схеме. Поскольку этот двигатель при максимальной нагрузке потребляет почти каждый ампер, который может сэкономить схема, он может замедляться. Подключите тот же двигатель к 240 вольт, и при полной нагрузке он потребляет только 9 ампер из 20 доступных.

Кроме того, по крайней мере, некоторые инструменты являются исключениями из правил.Мы обнаружили пилу подрядчика, у которой есть двигатель с дополнительным набором обмоток, которые вступают в действие только при подключении к сети на 240 вольт. Номинальная мощность в лошадиных силах на паспортной табличке, ниже , была нашей первой подсказкой.

В: Как выбрать правильный удлинитель?

A: Независимо от количества торговых точек в вашем магазине время от времени вам может понадобиться удлинитель. Помните о следующих правилах:

1. Чем длиннее шнур, тем меньше ампер он может выдержать и тем больше будет падение напряжения на его длине.
2. Чем легче калибр (большее число AWG), тем меньше ампер может выдержать шнур.

Например, шнур 12 калибра длиной 50 футов может выдерживать ток 15 ампер. Однако при длине волны 150 футов шнур 12-го калибра не может выдерживать ток более 10 ампер.

Урок: для использования в магазине покупайте только удлинители калибра 10 или 12, длина которых не превышает необходимой для работы.

Электрический щит

: информация о разрешениях и проверках

---

Информация о разрешении на электрооборудование

Перед установкой электропроводки необходимо получить действующее разрешение штата Колорадо на электрооборудование.Все разрешения действительны в течение одного года с даты выдачи разрешения. Домовладелец или подрядчик по электротехнике могут получить разрешение на электричество онлайн. Разрешения на электричество для всех инспектируемых государством территорий, государственных школ и государственных зданий выдаются и проверяются Государственным советом по электричеству.

Домовладелец может установить электромонтажные работы в своем доме и должен получить разрешение в Государственном электрическом совете или местном строительном департаменте до начала электромонтажных работ. Домовладелец может самостоятельно провести электромонтаж, если:

• Работа выполняется лично домовладельцем, недвижимость не предназначена для продажи, перепродажи или сдачи в аренду и, как правило, закрыта для публики.
• Все работы проверяются перед нанесением покрытия, т.е. изоляция, гипсокартон и т. Д., И снова после завершения системы перед вводом в эксплуатацию и постоянным отключением электроэнергии.
• Все электромонтажные работы соответствуют Национальному электротехническому кодексу.

Электротехнический подрядчик должен получить разрешения на работы, выполняемые компанией. Работа не должна выполняться с использованием разрешения, выданного «домовладельцем», или разрешения, выданного другой компании.

Чтобы получить доступ к бумажным формам разрешений и другой информации, пожалуйста, просмотрите страницу Permit and InspectionForms.

Информация об осмотре электрооборудования

Национальный электротехнический кодекс (NEC) — это принятый кодекс, используемый штатом Колорадо. Выполняемые работы должны соответствовать требованиям NEC. Электрооборудование штата Колорадо проводит электрические проверки в местах по всему штату, которые не проверяются местными властями. Все общественные школы и государственные здания проверяются государственными электрическими инспекторами во всех местах.

• Плата за повторную проверку : Если проверка помечена инспектором как «отклоненная», вам может потребоваться оплатить сбор за повторную проверку до того, как будет проведена следующая проверка.
• Разрешение на обрезку : Если срок действия разрешения истекает после утверждения грубой инспекции, необходимо получить разрешение на обрезку и уплатить требуемый сбор.
• Продление разрешения : Разрешение может быть продлено один раз на срок шесть месяцев. Чтобы получить продление вашего разрешения, вы должны уведомить об этом офис в Денвере до истечения срока действия разрешения. Вы можете связаться с офисом по телефону 303-894-2300.
• Запрос на изменение кода : изменение кода для конкретной установки должно быть разрешено Правлением.Пожалуйста, заполните и отправьте на рассмотрение Правления форму запроса отклонения.

Политика возврата

Возмещение может быть разрешено за шестимесячный период с даты выдачи разрешения, если не были проведены проверки. Запрос на возврат может быть отправлен по электронной почте, факсу или почте в офис в Денвере. Запрос должен включать:

• Номер разрешения
• Имя соискателя разрешения
• Тип платежа (при оплате чеком приложить копию обеих сторон аннулированного чека).Возврат чека может занять до 45 дней для обработки
• Причина запроса на возврат (отказ от работы, имущество не в юрисдикции государства и т. Д.)

Политика передачи

Электротехнический подрядчик может перенести существующее разрешение с одного рабочего адреса на другой рабочий адрес, однако передача между подрядчиками или от подрядчика домовладельцу не допускается. Чтобы претендовать на перевод, подрядчик должен обеспечить:

Плата такая же, проверка не проводилась.

Чтобы передать существующее разрешение на другой адрес, отметьте соответствующие изменения в существующем разрешении, а затем отправьте их в Электротехнический совет штата Колорадо. Внесены изменения, и исправленная копия разрешения будет предоставлена. Пожалуйста, свяжитесь с этим офисом с любыми вопросами по вышеуказанной политике, и мы будем рады помочь вам подать заявку на возврат или передачу вашего разрешения.

Запросить электрический осмотр

Самый эффективный способ запросить инспекцию — использовать нашу онлайн-систему разрешений.Имейте под рукой номер разрешения и адрес.

Инспекторы несут ответственность за составление графика ежедневных проверок. Инспекцию следует запрашивать не позднее 15:00. за день до вашего осмотра. Не используйте свой сотовый телефон для запроса проверки — сотовые сигналы ненадежны, что может привести к неполному запросу на проверку с задержкой или отсутствием проверки.

Процесс проверки:

• После того, как вы запросили проверку, инспектор обычно назначит ее в течение трех дней.
• НЕ связывайтесь с офисами в Денвере по поводу запросов на инспекцию или расписания. Вы должны связаться со своим инспектором для получения информации о расписании.
• После того, как проверка будет запланирована, вы можете получить доступ к этой информации из своей учетной записи в Интернете. Просмотрите конкретное разрешение (найдите номер разрешения в своей учетной записи и нажмите ссылку на это разрешение). Внизу страницы разрешения вы увидите красное уведомление, предупреждающее вас о том, что на этот день назначена проверка.
• Эта информация будет размещена утром в день плановой * проверки, обычно до 10 часов утра.м.
• Убедитесь, что место проверки доступно, а установка доступна инспектору с 8 до 17 часов.
• Свяжитесь со своим инспектором и сообщите обновленные маршруты проезда, номера телефонов или коды доступа, не указанные в разрешении. Не отправляйте эту информацию по факсу в день проверки, ваш инспектор может быть недоступен для получения этой информации.
• Чтобы избежать платы за повторную проверку, убедитесь, что:
  • Номер адреса на видном месте у въезда на подъезд к месту работы.
  • Задание готово к проверке, прежде чем вы позвоните и запросите проверку.
• Никакой дополнительной информации о графике проверок на веб-сайте или в офисе Совета директоров нет.
• Проверки не будут проводиться в дни отпуска, установленные государством, или официальные праздники.

* Из-за непредвиденных задержек ваш инспектор может быть не в состоянии завершить весь график проверок на этот день.

Электронная система выдачи разрешений на электрооборудование

Доступ к онлайн-системе разрешений

---

Электрический щит Контактная информация

Создайте свою собственную гончарную мастерскую

, Jenni Fritzlan

Создание гончарной студии потребует некоторых вложений, но если у вас есть оборудование с минимальным обслуживанием, его хватит на многие годы.Для увлеченного человека создание магазина может быть таким же простым, как приобретение колеса, рабочего стола и небольшого стеллажа для хранения текущей работы. Но для серьезного гончара для открытия мастерской потребуется немного больше оборудования.

Прежде чем вы начнете покупать оборудование и инструменты, вам необходимо определить, где вы сможете открыть свой новый магазин. Вот некоторые вопросы, на которые следует обратить внимание:

• Хочу ли я делать горшки, брошенные колесом, или просто собирать вручную?
• Есть ли у меня место для обжиговой печи, и если да, то есть ли в этом месте достаточное электроснабжение?
• Смогу ли я глазировать свои горшки в своей студии, или мне нужно будет взять их в другое место, чтобы глазировать и обжигать?

Если ручное строительство — единственное, чем вы хотите заниматься, дополнительная комната в вашем доме или угол гаража были бы идеальным местом для создания небольшой студии.Все, что потребуется, — это достаточно места для рабочего стола (идеально подходит стол размером 4 x 8 футов), небольшой электрической печи, полки для работы и некоторых инструментов.

Для студии метания колеса вам понадобится достаточно большое пространство, чтобы иметь колесо, рабочий стол, место для хранения глины (в идеале под рабочим столом), полки для вашей работы, раковину с проточной водой, площадка для хранения инструмента, отдельное помещение для остекления и обжига печи.

Оборудование

Здесь мы сосредоточимся в основном на создании студии метания колес, которая позволит выполнять небольшие производственные работы.Первое, что мы обсудим, — гончарный круг.

Колесо

На рынке представлено множество колес, и, как и большинство других вещей, они варьируются по цене и качеству от дешевых и хлипких до дорогих и тяжелых профессиональных. В нашей студии есть несколько колес Brent. Эти колеса начинаются примерно с 950 долларов и доходят до 1700 долларов. Это хорошие универсальные колеса, которые подходят для самых разных уровней мастерства. Если вы думаете, что гончарное дело — это то, чем вы никогда не сделаете карьеру, а будете заниматься только хобби, Brent IE — идеальный круг.Он имеет двигатель мощностью 1/4 л.с. Для более серьезного гончара вам понадобится Brent C или Brent CXC. Колесо C оснащено двигателем мощностью 1/2 л.с. и достаточно хорошо справится с большинством задач; CXC имеет двигатель мощностью 1 л.с., который хорошо справляется с большим количеством глины (от 50 до 100 фунтов). Здесь мы говорили о колесах Brent, но также доступно множество других брендов. Некоторые другие отличные бренды — это колеса Thomas Stuart / Skutt и колеса Shimpo. Какой бы бренд вы ни выбрали, помните, какой уровень HP лучше всего соответствует вашим потребностям.

Рабочий стол

Если у вас достаточно места, лист фанеры среднего сорта размером 4 x 8 футов, покрытый тяжелым брезентом, идеально подходит для рабочего стола. Если у вас не так много места, отрежьте лист фанеры до нужного размера и накройте его толстым полотном. Очень важно очень плотно натянуть полотно и прикрепить его скобами к изнаночной стороне фанеры. Через какое-то время полотно может растянуться, и его придется снова натянуть на стол. Это очень практичный рабочий стол, который является отличной поверхностью для подготовки глины или для любой другой работы, которая может вам понадобиться, кроме глазирования.Для остекления вам нужно будет накрыть стол пластиком или положить на него лист Formica. Вы не хотите, чтобы глазурь смешивалась с глиной или окрашивалась столешница. В идеале у вас должен быть отдельный стол для остекления.

Полка для хранения

После того, как ваши изделия будут изготовлены, вам понадобится полка для хранения, на которой они будут храниться до тех пор, пока вы не будете готовы их обжечь или покрыть глазурью. Подойдет простая деревянная полка, но если вам мало места, вы можете построить простую настенную полку из дюбелей 2 x 4 и 1 дюйм.Просверлите отверстия диаметром 1 дюйм в двух отверстиях размером 2 x 4 дюйма и прикрепите их к стене. Под нижним концом 2х4 должен быть блок под ними, чтобы они располагались под углом. Вырежьте дюбели, разрежьте их на части по 12 дюймов и вставьте их в отверстия в 2 x 4 дюйма. Вы можете поставить посуду на колышки и хранить на них свои горшки.

Влажная комната

Очень полезно иметь место, где можно хранить влажные предметы, которые еще нужно обработать (например, предметы, которые нужно обрезать или наложить ручки).Хорошо подойдет старый холодильник с полками. Другой вариант — металлическая или деревянная полка, вокруг которой плотно обернут лист пластика, так что она полностью закрыта. Другой вариант — небольшая теплица на три полки с пластиком на нижней полке. Цель состоит в том, чтобы создать полностью закрытое пространство, чтобы горшки оставались влажными.

Обжиговые печи

Доступно множество электрических печей, но не все печи одинаковы. За последние несколько лет наблюдается рост интереса к гончарному делу, и многие люди открывают дома мастерские для любителей.Многие из них купили самые дешевые печи, использовали их в течение нескольких лет и складывали, пока не решили продать свое оборудование. Многие из этих печей легко достать, но они никуда не годятся. Некоторые торговые марки печей, от которых следует держаться подальше, — это Olympic и более старые модели Paragon. (Новые версии печей Paragon подходят для небольших работ, но я бы не рекомендовал их для крупномасштабного производства.) Лучшая торговая марка, с которой мы столкнулись, — это печи Skutt. Они хорошо построены, очень хорошо откалиброваны (панели управления очень точны) и надежны.Эти печи дорогие, но они того стоят! Если вы можете найти новую / бывшую в употреблении печь Skutt по сниженной цене, я бы порекомендовал ее купить, если все элементы работают и корпус не поврежден. Есть два типа печей. Один из них оснащен компьютеризированным контроллером, а другой управляется вручную. Компьютеризированные печи отлично подходят для контролируемых циклов обжига глазури. Они также удобны для обжига печенья, не требующего особого ухода. Ручные печи так же хороши, но требуют гораздо большего внимания.Большинство ручных обжиговых печей оснащены устройством, называемым «установщиком обжиговой печи», которое отключает обжиговую печь при надлежащей температуре. Независимо от типа печи, ее нельзя оставлять без присмотра во время обжига.

Зона глазури

Если вы делаете свои собственные глазури или покупаете готовые порошки и смешиваете их самостоятельно, вам понадобится определенное место в вашей студии, чтобы хранить глазури и глазировать ваши горшки. Ведра емкостью 5 галлонов с крышками хорошо подходят для хранения смешанных глазурей. Вы захотите поставить ведра на стол, чтобы они находились на удобном для вас уровне.Ставить их на пол будет очень тяжело для вашей спины, а слишком высокий стол затруднит глазирование кастрюль. Низкий стол от 2 до 2 1/2 футов подойдет большинству людей. В зоне остекления также должен быть рабочий стол. Этот стол может быть любого размера, главное, чтобы он мог вместить горшки, которые вы сейчас застекляете, и на нем оставалось достаточно места для работы.

Хранение инструментов / бит

Важное значение имеет центральное расположение для хранения ваших бит и инструментов.Мобильная тележка с полкой наверху идеальна, но подойдет любой тип полки с горизонтальными перекладинами для летучих мышей и полка наверху для контейнеров с инструментами. В зависимости от размера вашей студии и того, сколько продюсерской работы вы планируете выполнять, ваша полка может быть от 2 футов в ширину, 1 фута в глубину и 3 фута в высоту или до 4 x 2 x 4 футов. Действительно, вы можете изготовить или приобрести полку любого размера под свои нужды. Вы просто не хотите занимать ценное место на рабочем столе.

Хранилище глины

Хорошее место для хранения глины в больших объемах будет под вашим рабочим столом.Простая полка, приподнятая на несколько сантиметров от пола, важна для того, чтобы пройти под глиной, так как любая уборка или мытье полов позволят пыли или воде скапливаться под вашими коробками или пакетами. В вашей студии важна чистота. Пыль, созданная из сухой глины, содержит кремнезем, поэтому ее нельзя вдыхать. Один из лучших способов избежать чрезмерного запыления — не оставлять глиняные обрывки без дела, чтобы они сохли и убирались позже. Вода, оставшаяся на полу вокруг глины, не только создает опасность поскользнуться, но и создает плесень. Соблюдение правил гигиены и поддержание чистоты в студии — залог безопасности!

Инструменты можно купить в магазинах глины или сделать вручную.Я бы порекомендовал купить набор для начала, и когда вы почувствуете себя комфортно с ними, вы можете попробовать сделать их самостоятельно. Все перечисленные здесь инструменты, если не указано иное, являются инструментами Kemper. Мы используем их, потому что они недорогие и служат достаточно хорошо, но на рынке есть много других брендов, которые не менее хороши. Инструменты, которые специально отмечены, я не рекомендую использовать марки Kemper.

Список инструментов

Вот список основных инструментов, которые вам понадобятся для начала работы.

Игольчатый инструмент: (профессиональный инструмент), используемый для метания и подсечки. 3 доллара.

Инструмент для проволоки: Используется для резки глины. Совет, как продлить срок службы инструмента из проволоки: держите его в натянутом состоянии, когда режете им глину, не перекладывайте его на себя во время резки. Если провод перегибается, отдельные провода, составляющие кабель, порвутся и могут ударить вас по руке или пальцам. (K35) $ 2,75

Деревянное треугольное ребро: используется для метания. (RB2) $ 4

Ребро деревянной чаши: используется для придания формы чашам.(RB4) $ 4

Резиновые ребра Sherrill Mud Tools: Эти ребра имеют несколько различных размеров и форм, а также уровней твердости. Они выполняют несколько различных функций. Они окрашены, чтобы различать уровни жесткости. Они становятся более твердыми в следующем порядке: красный (самый мягкий), желтый, зеленый и темно-синий. Мы нашли эти ребра бесценным инструментом в магазине. Они отлично подходят для чего угодно, от полировки горшков до метания. $ 7

Губка: используется для добавления и удаления воды при работе с глиной.$ 3

Деревянный нож: используется для метания. (WT6) $ 3,50

Инструмент для обрезки: (лучше всего подходит бренд Dolan) Существует несколько различных форм инструментов для обрезки, которые служат разным целям. 7–12 долларов

Инструмент для очистки: используется для обрезки или резки небольших кусочков глины. (K23) 3 доллара.

Линейка: помогает сделать вашу работу более точной, особенно при изготовлении изделий с крышками. $ 1- $ 4

Щипцы для остекления: используются для удержания деталей во время остекления

Поворотный стол: используется для остекления, небольших ручных работ или в других местах, где требуется поворотная поверхность.

Кисти для остекления: 1-дюймовая кисть для глазирования — одна из лучших кистей для остекления. Для мелких деталей лучше всего подойдет универсальная щетка из беличьей шерсти Yasutomo.

Дополнительные инструменты

Есть еще несколько инструментов, которые можно использовать, но не обязательно для начала.

Ребро большой чаши: Они сделаны из дерева и лучше подходят для больших чаш. (RB5) $ 5

Простые инструменты для резьбы: вырезать рисунков по вашей глине очень приятно, и существует множество различных инструментов для резьбы.Лучшее, что можно сделать, если вы хотите заняться карвингом, — это купить такие, которые выглядят так, как будто они будут делать то, что вы хотите, и продолжать пробовать их, пока вы не найдете лучший для вас.

Метательная палка: полезна, когда вам нужно придать форму предмету, в который ваша рука не поместится.

Штангенциркуль: (Lid Master или Kemper) они очень полезны для подгонки крышек! Штангенциркули Lid Master удобны, потому что их нужно установить только один раз.
