Какие технические характеристики имеют выпрямительные диоды серии Д242-Д248. Для чего применяются эти кремниевые диоды. Какие есть аналоги и заменители диодов Д242-Д248. Как правильно выбрать и использовать выпрямительные диоды в электронных схемах.

Содержание

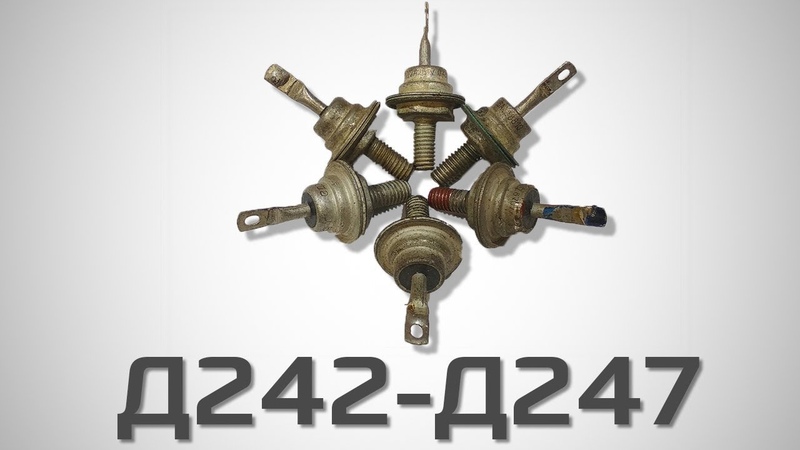

Общая характеристика выпрямительных диодов серии Д242-Д248

Диоды серии Д242-Д248 представляют собой кремниевые диффузионные выпрямительные диоды средней мощности. Они предназначены для преобразования переменного напряжения частотой до 1,1 кГц в постоянное.

Основные особенности диодов Д242-Д248:

  • Металлостеклянный корпус с жесткими выводами
  • Масса диода не более 12 г (с комплектующими деталями — до 18 г)
  • Маркировка типа и схема соединения электродов указаны на корпусе
  • Рабочая частота до 1,1 кГц
  • Максимальная температура корпуса 130°C

Диоды этой серии отличаются высокой надежностью и стабильностью параметров. Они широко применяются в блоках питания, выпрямителях, сварочных аппаратах и другой электронной аппаратуре.


Технические характеристики диодов Д242-Д248

Рассмотрим основные электрические параметры диодов серии Д242-Д248:

  • Максимальное обратное напряжение: от 50 В (Д244) до 600 В (Д248Б)
  • Максимальный прямой ток: 5-10 А
  • Максимальный импульсный прямой ток: до 10 А
  • Прямое напряжение: 1,0-1,5 В при максимальном прямом токе
  • Обратный ток: не более 3 мА
  • Рабочая частота: до 1,1 кГц

Важно отметить, что конкретные значения параметров могут отличаться для разных модификаций диодов. Например, диоды с буквой «Б» в маркировке имеют меньший максимальный прямой ток (5 А вместо 10 А).

Применение выпрямительных диодов Д242-Д248

Диоды серии Д242-Д248 находят широкое применение в различных областях электроники и электротехники:

  • Выпрямители в блоках питания
  • Сварочные аппараты
  • Зарядные устройства
  • Источники бесперебойного питания
  • Электроприводы
  • Преобразователи напряжения

Благодаря высокой надежности и стабильности параметров, эти диоды часто используются в промышленном оборудовании и ответственных применениях.


Особенности монтажа и эксплуатации диодов Д242-Д248

При использовании диодов серии Д242-Д248 следует учитывать некоторые важные моменты:

  1. Усилие затяжки при креплении диодов к теплоотводу не должно превышать 1,96 Н·м.
  2. Запрещается прилагать к изолированному выводу усилие более 9,8 Н во избежание повреждения стеклянного изолятора.
  3. Теплоотводящий радиатор рассчитывается исходя из того, что диод является точечным источником тепла, рассеивающим мощность 2Uпр·Iпр.
  4. При последовательном соединении диодов рекомендуется применять диоды одного типа и шунтировать каждый прибор сопротивлением 10-15 кОм на каждые 100 В амплитуды обратного напряжения.

Соблюдение этих рекомендаций позволит обеспечить надежную и долговечную работу диодов в составе электронных устройств.

Аналоги и заменители диодов Д242-Д248

При необходимости замены диодов серии Д242-Д248 можно использовать следующие аналоги:

  • Д242 — Д243, Д245, Д246
  • Д243 — Д242, Д245, Д246
  • Д244 — КД203А, КД203Б
  • Д245 — Д242, Д243, Д246
  • Д246 — Д242, Д243, Д245
  • Д247 — КД203Б, КД203В
  • Д248 — КД203Г, КД203Д

При выборе заменителя необходимо учитывать конкретные параметры схемы и убедиться, что характеристики выбранного аналога соответствуют требованиям.


Сравнение диодов Д242-Д248 с современными аналогами

Хотя диоды серии Д242-Д248 по-прежнему широко используются, современная электроника предлагает более совершенные аналоги. Рассмотрим основные отличия:

  • Размеры: современные диоды имеют меньшие габариты при сохранении характеристик
  • Эффективность: новые диоды обладают меньшим прямым падением напряжения
  • Быстродействие: современные диоды могут работать на более высоких частотах
  • Тепловые характеристики: улучшенный теплоотвод в новых корпусах

Однако диоды Д242-Д248 остаются востребованными благодаря своей надежности и доступности, особенно при ремонте и обслуживании старого оборудования.

Выбор оптимального диода для конкретного применения

При выборе выпрямительного диода для конкретной схемы следует учитывать несколько ключевых параметров:

  1. Максимальное обратное напряжение: должно быть выше максимального напряжения в схеме с запасом 20-30%
  2. Максимальный прямой ток: выбирается с учетом нагрузки и необходимого запаса
  3. Рабочая частота: должна соответствовать частоте преобразуемого напряжения
  4. Прямое падение напряжения: влияет на эффективность преобразования
  5. Тепловые характеристики: учитываются при расчете системы охлаждения

Правильный выбор диода обеспечит надежную и эффективную работу электронного устройства в течение длительного времени.



Д242, Д243, Д244, Д245, Д246, Д247, Д248

Диоды Д242, Д243, Д245, Д246, Д247, Д248 – диффузионные, кремниевые. Основное назначение – преобразование переменного напряжения. Граничная частота – 1 кГц.

  1. Кремниевыевыпрямительные диоды Д242, Д242А, Д242Б Д243, Д243А, Д243Б Д244, Д244А, Д244Б Д245, Д245А, Д245Б Д246, Д246А, Д246Б Д247, Д247Б Д248Б
  2. Габаритный чертеж:
  3. Электрические параметры:
  4. Предельныеэксплуатационные данные:
  5. Примечания:
  6. Графики:
  7. Техническая документация к электронным компонентам на русском языке.
  8. Описание
  9. Характеристики диода Д247
  10. Покупатель выходит на связь в течении 24-х часов с момента покупки. Оплата в течении 3-х  ДНЕЙ. Лоты отправляю в течении 3-х РАБОЧИХ ДНЕЙ после оплаты.
  11. Описание
  12.  Диод N4007
  13.  Диод Д242
  14. Смотрите также:
  15. Информация для заказа
  16.  Диод Д226
  17.  Диод КД202в

Кремниевыевыпрямительные диоды


Д242, Д242А, Д242Б
Д243, Д243А, Д243Б
Д244, Д244А, Д244Б
Д245, Д245А, Д245Б
Д246, Д246А, Д246Б
Д247, Д247Б
Д248Б

Диоды кремниевыедиффузионные.
Предназначены для преобразованияпеременного напряжения с частотойдо 1,1 кГц в постоянное.
Корпус металлостеклянный сжесткими выводами.
Обозначение типа и схемасоединения электродов с выводамиприводятся на корпусе.
Масса диода не более 12 г. (Масса скомплектующими деталями 18 г.).

Габаритный чертеж:

Электрические параметры:

Тип
прибора		Предельные значения
параметров при Т=25С		Значения параметров
при Т=25С

Тк.макс
(Тп.)
С

Uобр.макс.
(Uобр.и.макс.)
B		Iпр.макс.
(Iпр.и.макс.)
A		Iпрг.

A

fраб.
(fмакс.)
kГц		Uпр.

B

при
Iпр.
A		Iобр.

mA

Д242(100)10,0–2 (10)1,2510,03,0130
Д242 А(100)10,0–2 (10)1,010,03,0130
Д242 Б(100)5,0–2 (10)1,55,03,0130
Д243(200)10,0–1,11,2510,03,0130
Д243 А(200)10,0–1,11,010,03,0130
Д243 Б(200)5,0–1,11,55,03,0130
Д244(50)10,0–1,11,2510,03,0130
Д244 А(50) 10,0–1,11,010,03,0130
Д244 Б(50)5,0–1,11,55,03,0130
Д245(300)10,0–1,11,2510,03,0130
Д245 А(300)10,0–1,11,010,03,0130
Д245 Б(300)5,0–1,11,55,03,0130
Д246(400)10,0–1,11,2510,03,0130
Д246 А(400)10,0–1,11,010,03,0130
Д246 Б(400)5,0–1,11,55,03,0130
Д247(500)10,0–1,11,2510,03,0130
Д247 Б(500)5,0–1,11,55,03,0130
Д248 Б(600)5,0–1,11,55,03,0130
Uобр. макс.–максимально-допустимое постоянное обратное напряжение диода;
Uобр.и.макс.–максимально-допустимое импульсное обратное напряжение диода;
Iпр.макс.–максимальный средний прямой ток за период;
Iпр.и.макс.–максимальный импульсный прямой ток за период;
Iпрг.–ток перегрузки выпрямительного диода;
fмакс.
–		максимально-допустимая частота переключения диода;
fраб.–рабочая частота переключения диода;
Uпр. при Iпр.–постоянное прямое напряжения диода при токе Iпр;
Iобр.–постоянный обратный ток диода;
Тк.макс.–максимально-допустимая температура корпуса диода.
Тп.макс.–максимально-допустимая температура перехода диода.

Предельныеэксплуатационные данные:

Температура окружающей среды, °Сот -60°С до Tк.=+130°С

Примечания:

1. Допускаетсятрехкратная перегрузка по среднемутоку в течение 0,5 сек.

2. При креплении диодов ктеплоотводу усилие затяжки должнобыть не более 1,96 Н*м. Категорическизапрещается при монтаже прилагатьк изолированному выводу усилие,превышающее 9,8 Н, что может привестик нарушению целостностистеклянного изолятора.

3. Теплоотводящийрадиатор может быть рассчитан изусловия, что диод является точечнымисточником тепла, рассеивающиммощность 2Uпр.,ср. * Iпр.,ср.

4. При последовательномсоединении диодов с цельюувеличения выпрямленногонапряжения рекомендуетсяприменять диоды одного типа ишунтировать каждый приборсопротивлением 10-15 кОм на каждые 100В амплитуды обратного напряжения.

Графики:

Для диодов:
Д242, Д242 А, Д242 Б, Д243, Д243 А, Д243 Б,
Д245, Д245 А, Д245 Б, Д246, Д246 А, Д246 Б,
Д247, Д247 Б, Д248 Б

Для диодов: Д242, Д242 А, Д242 Б

Возврат к оглавлениюсправочника
На Главную страницуwww. 5v.ru

Техническая документация к электронным компонентам на русском языке.

Описание

Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц. Выпускаются
в металлостеклянном корпусе с жесткими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диода с комплектующими деталями не более 18 г.

Пои креплении диодов усилие затяжки должно быть не более 1,96 Н·м (0,2 кгс·м). При этом запрещается прилагать к изолированному выводу усилие, превышающее 9,8 Н (1 кгс), так как это может привести к нарушению целостности стеклянного изолятора.

Размеры радиатора (теплоотвода) рассчитываются из условия, что диод является точечным источником теплоты, рассеивающим мощность 2Uпр.срIпр.ср.

При последовательном соединении диодов рекомендуется применять диоды одного типа и шунтировать каждый резистором сопротивлением 10…15 кОм на каждые 100 В амплитуды обратного напряжения.

Характеристики диода Д247 ПараметрОбозначениеМаркировкаЗначениеЕд. изм.АналогД247Б1N2236Максимальное постоянное обратное напряжение.Uo6p max, Uo6p и maxД247500ВД247Б500Максимальный постоянный прямой ток.Iпp max, Iпp ср max, I*пp и maxД24710АД247Б5Максимальная рабочая частота диодаfд maxД2471.1кГцД247Б1.1Постоянное прямое напряжениеUпр не более (при Iпр, мА)Д2471.25 (10 А)ВД247Б1.5 (5 А)Постоянный обратный токIобр не более (при Uобр, В)Д2473000 (500)мкАД247Б3000 (500)Время обратного восстановления — время переключения диода с за данного прямого тока на задан ное обратное напряжение от мо мента прохождения тока через нулевое значение до момента до стижения обратным током задан ного значенияtвос, обрД247—мксД247Б—Общая емкостьСд (при Uобр, В)Д247—пФД247Б—

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.

Зависимость допустимого прямого тока от температуры

Зависимость среднего прямого тока от частоты

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Характеристики диода Д247

  • Максимальное постоянное обратное напряжение 500 В
  • Максимальный постоянный прямой ток 10 А
  • Максимальная рабочая частота 1,1 кГц
  • Постоянное прямое напряжение (при прямом токе 10 А) 1,25 В
  • Постоянный обратный ток (при обратном напряжении 500 В) 3000 мкА

Покупатель выходит на связь в течении 24-х часов с момента покупки.


Оплата в течении 3-х  ДНЕЙ.
Лоты отправляю в течении 3-х РАБОЧИХ ДНЕЙ после оплаты.

За работу Почты России ответственности не несу.

В случае порчи или утери отправления деньги не возвращаю.

Все претензии по этому поводу предъявляете только Почте России.

(Гражданский кодекс РФ. Статья 458. …обязанность продавца передать товар покупателю считается исполненной
 в момент сдачи товара перевозчику или организации связи для доставки покупателю…)

ВСЕ ВОПРОСЫ ЗАДАВАЙТЕ ДО ПОКУПКИ.

Описание

Диоды Д247 – диоды кремниевые диффузионные, предназначены для преобразования переменного напряжения с частотой до 1,2кГц в постоянное.

Корпус металлостеклянный с жесткими выводами. Обозначение типа и схема соединения электродов с выводами приводятся на корпусе.

Диод Д247, Д247Б может быть заменен диодом КД203Б, КД203В.

НаименованиеД247Д247БКД203Б,В
Макс. постоянное обратное (импульсное) напряжение, В500500560 (800)
Постоянное прямое напряжение, В1,21,51,0
Макс. постоянный прямой ток, А10,05,010,0

Купить диоды Д247, Д247Б Вы можете позвонив нам по телефонам 067-577-8149, 095-795-1071, через сайт компании или по эл.почте [email protected]

Цена указана без учета НДС.

 Диод N4007

Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.

Весьма часто применяется, чтобы сформировать блок питания (как компонент  выпрямителя, включающего в себя 4 диода).  Как и прочие модели, предназначен для преобразования характера напряжения (был переменным, становится постоянным). Выпускаются диоды подобного образца преимущественно в Тайване компаниями DIODES и RECTRON SEMICONDACTOR. В иных зарубежных странах изготовители тоже есть, но объём поставок от них невелик.

Массово применяется в телефонах, смартфонах, планшетных компьютерах.

Для самых недорогих маломощных (до 1 Ватта) устройств достаточно всего одного такого диода (вместо моста из 4-х). Чтобы легче ориентироваться при установке, на покрытии имеется выделенное цветном кольцо, обозначающее расположение катодного вывода.

Длина вывода на каждой стороне диода достаточна как для горизонтального расположения, так и для вертикальной установки. Имеет низкую себестоимость. Почти все полупроводники серии 1N4001 – 1N4007 возможно заменить на 1N4007 при необходимости. Мажет применяться в радиоаппаратуре вместо варикапа.

Постоянное обратное напряжение (max.) – 1000 В

Постоянный ток (max.) – 1 А (при 75°C)

Прямое напряжение (max.) – 1,1 В

Рабочая температура – -65…+175°C

Вес – 0,33 г

Аналоги

  • Российские:
  • КД243ж;
  • КД258д.
  • Зарубежные:
  • HEPR0056RT;
  • BYW43;
  • 1N2070, 1N3549;
  • BY156, BYW27.

 Диод Д242

Диффузионный полупроводник. Изготовлен из кремния и «упакован» в металлостекляный корпус. Выводы жёсткие. На поверхности обозначены тип и цоколевка (отображение взаиморасположения электродов и выводов). Д242 относится к числу выпрямительных среднемощных диодов, то есть он рассчитан на выпрямление тока от 300mA до 10А. Применяется в различных сферах радиоэлектронной промышленности.

Постоянное обратное напряжение (max.) – 100 В

Постоянный прямой ток (max.) – 10 А

Прямое напряжение (mid.) – 1,25 В

Рабочая температура – -65…+130°C

Обратный ток (mid.) – не более 3 mA

Граничная частота – 1 кГц

Вес (со всеми дополняющими) – 18 г

Вес (только диод) – 12 г

Модификации: Д242а, Д242б

Аналоги: Д243, Д245, Д246

Смотрите также:

Д226
Д1008
Проверка диодов мультиметром
Обозначение диодов на схемах
Справочник по отечественным диодамСправочникГлавная

Информация для заказа

 Диод Д226

Маломощный диод. Вся серия (Д226, Д226а – Д226е) представляет собой кремниевые устройства в корпусе из стекла и металла. Обладают гибкими выводами, а на корпусе имеется цоколевка. Выход для катода (1мм) немного толще выхода для анода (0,8мм). Может применяться для снижения напряжения в лампах накаливания. В кодировке может быть замена Д (сплавные) на МД (диффузионные).

Обратное импульсное напряжение (max.) – 400 В

Прямой ток (max.) – 300 mA

Прямое напряжение (max.) – 1 В

Обратный ток – 100 mkA

Рабочая частота (max.) – 1кГц

Рабочая температура (max.) – 80°C

Корпус: Д-7

Аналоги: любые модели из родной серии.

 Диод КД202в

Другая кодировка – 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.

Содержит золото – 0,00053 грамм.

Допустимое обратное напряжение (max.) – 70 В

Импульсное напряжение (max.) – 100 В

Обратный ток – 5 А

Импульсный ток – 9 А

Падение напряжения (max.) – 0,9 В (при прямом токе в 5 А и при T -60…+75°C)

Рабочая частота диода (max.) – 1,2 кГц

t° корпуса диода – 75°C

Вес – 4,62 г

Аналоги: 1N4724


Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта Электронщик, буду рад если вы найдете на моем сайте еще что-нибудь полезное. Делитесь информацией в соцсетях, ставьте лайки, если вам понравилось – это поможет развитию канала

Двигатель д-242-56 (сварочные агрегаты) ммз — д-242-56м

Дополнительное описание

Двигатель ММЗ Д-242-56 предназначен для автономных сварочных агрегатов.

Основные технические характеристики:
— Мощность: 62 л.с.
— Масса, кг: 420
— Со стартером и генератором 12В, без пневмокомпрессора.

Технические характеристики:

  • Номинальная мощность двигателя, кВт (л.с.): 45,6 (62)
  • Тип двигателя: дизельный, четырёхтактный
  • Охлаждение: жидкостное
  • Частота вращения, об/мин: 1500 (1800)
  • Количество цилиндров: четырёхцилиндровый, рядный
  • Максимальный крутящий момент, Н·м: 241
  • Рабочий объём, л: 4,75
  • Запуск: электростартерный
  • Топливо: дизельное сезонное: Л-0,5-40 — летнее; 3-0,5 минус 35; 3-0,5 минус 45 — зимнее
  • Удельный расход топлива, гр/кВт·ч: 226
  • Масло: моторное для дизельных двигателей, сезонное: М10Г2 — летнее, М8Г2 — зимнее
  • Удельный расход масла, гр/кВт·ч: 2,4
  • Габаритные размеры, мм: 815×735×925
  • Масса сухого двигателя, кг: 430
  • Бортовой генератор: 14В, 700 Вт
  • Маркировка электростанции с данным двигателем: АД 30

Кремниевые выпрямительные диоды Д242, Д242А, Д242Б Д243, Д243А, Д243Б Д244, Д244А, Д244Б Д245, Д245А, Д245Б Д246, Д246А, Д246Б Д247, Д247Б Д248Б

Диоды кремниевые
диффузионные.
Предназначены для преобразования
переменного напряжения с частотой
до 1,1 кГц в постоянное.
Корпус металлостеклянный с
жесткими выводами.
Обозначение типа и схема
соединения электродов с выводами
приводятся на корпусе.
Масса диода не более 12 г. (Масса с
комплектующими деталями 18 г.).

Электрические параметры:

Тип
прибора		Предельные
значения
параметров при Т=25С		Значения
параметров
при Т=25С		 Тк.макс
(Тп.)
С
Uобр.макс.
(Uобр.и.макс.)
B		Iпр.макс.
(Iпр.и.макс.)
A		Iпрг.
A		fраб.
(fмакс.)
kГц		Uпр.
B		при
Iпр.
A		Iобр.
mA
Д242(100)10,0—2 (10)1,2510,03,0130
Д242 А(100)10,0—2 (10)1,010,03,0130
Д242 Б(100)5,0—2 (10)1,55,03,0130
Д243(200)10,0—1,11,2510,03,0130
Д243 А(200)10,0—1,11,010,03,0130
Д243 Б(200)5,0—1,11,55,03,0130
Д244(50)10,0—1,11,2510,03,0130
Д244 А(50)10,0—1,11,010,03,0130
Д244 Б(50)5,0—1,11,55,03,0130
Д245(300)10,0—1,11,2510,03,0130
Д245 А(300)10,0—1,11,010,03,0130
Д245 Б(300)5,0—1,11,55,03,0130
Д246(400)10,0—1,11,2510,03,0130
Д246 А(400)10,0—1,11,010,03,0130
Д246 Б(400)5,0—1,11,55,03,0130
Д247(500)10,0—1,11,2510,03,0130
Д247 Б(500)5,0—1,11,55,03,0130
Д248 Б(600)5,0—1,11,55,03,0130
Uобр. макс.—максимально-допустимое
постоянное обратное
напряжение диода;
Uобр.и.макс.—максимально-допустимое
импульсное обратное
напряжение диода;
Iпр.макс.—максимальный средний
прямой ток за период;
Iпр.и.макс.—максимальный импульсный
прямой ток за период;
Iпрг.—ток перегрузки
выпрямительного диода;
fмакс.—максимально-допустимая
частота переключения диода;
fраб.—рабочая частота
переключения диода;
Uпр. при Iпр.—постоянное прямое
напряжения диода при токе Iпр;
Iобр.—постоянный обратный ток
диода;
Тк.макс.—максимально-допустимая
температура корпуса диода.
Тп.макс.—максимально-допустимая
температура перехода диода.

Предельные


эксплуатационные данные:

Примечания:

1. Допускается
трехкратная перегрузка по среднему
току в течение 0,5 сек.

2. При креплении диодов к
теплоотводу усилие затяжки должно
быть не более 1,96 Н*м. Категорически
запрещается при монтаже прилагать
к изолированному выводу усилие,
превышающее 9,8 Н, что может привести
к нарушению целостности
стеклянного изолятора.

3. Теплоотводящий
радиатор может быть рассчитан из
условия, что диод является точечным
источником тепла, рассеивающим
мощность 2Uпр.,ср. * Iпр.,ср.

4. При последовательном
соединении диодов с целью
увеличения выпрямленного
напряжения рекомендуется
применять диоды одного типа и
шунтировать каждый прибор
сопротивлением 10-15 кОм на каждые 100
В амплитуды обратного напряжения.

Графики:

Для диодов:
Д242, Д242 А, Д242 Б, Д243, Д243 А, Д243 Б,
Д245, Д245 А, Д245 Б, Д246, Д246 А, Д246 Б,
Д247, Д247 Б, Д248 Б

Для диодов: Д242, Д242 А,
Д242 Б

Возврат к оглавлению
справочникаНа Главную страницу
www. 5v.ru

Recommended Posts

Для улучшения контакта работающих элементов с радиатором, нужно использовать теплопроводные пасты. Для этой цели и предназначается зарядные устройства.

Вольтметр РV1 — любой постоянного тока со шкалой на 16Вольт.

В схеме применяется транзистор с большим коэффициентом усиления Спасибо за ответ.

Вместо NE можно использовать российский аналог — таймер ВИ1. Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Что же тогда тупит.

Самоделки, хобби, увлечения.

Включите устройство зарядное в сеть, при этом должен включиться индикатор. Поискав в интернете, наткнулся на промышленную схему зарядного устройства с регулирующими тиристорами.

Устройство УЗ-ПА имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. Время, за которое конденсатор С1 будет заряжаться до переключения транзистора, выставляется переменным резистором R7, которым, собственно, и выставляется величина зарядного тока аккумулятора.

‘).f(b.get(,!1),b,»h»,).w(«

Длительность бестоковой паузы зависит от степени заряженности аккумуляторной батареи. Этот режим позволяет не только восстанавливать засульфатированные батареи аккумуляторов, но и проводить профилактическую обработку исправных. Время, в течение которого конденсатор С1 заряжается до переключения можно регулировать переменным резистором R1

Обратите внимание, что в схеме стоит тиристор КУ, он немного слабоват, поэтому чтобы не допустить пробоя импульсами большого тока его необходимо установить на радиатор

А Для подзарядки применяется напряжение сети в В. Восстановление и зарядка аккумулятора.
Зарядное устройство на тиристоре

Первым диодом, который мы сегодня опишем, является диод Д 242.

Данный диод отечественного производства. Изготавливается в России. Имеет пропускную способность в 100 В при скорости в 1,1 кГц. Данный диод может преобразовать лишь 100 В., то есть всего 10 А постоянного напряжения.

Если данный диод напрямую подключить к розетке в 220 В, то пропускной мощности диода, скорее всего не хватит и сгорит, даже может расплавиться. Скорость в 1,1 кГц является весьма низкой, то есть могут быть скачки напряжения. Но, так или иначе, если, к примеру, ставить 2 или 3 таких диода, то и преобразование тока и пропускная способность будут весьма приличными.

Хотя на деле обычно так и происходит. Данный диод весит всего 18 г и выполнен в металлическом корпусе с жёсткими прочными выводами. Также имеет аналог, то есть в случае отсутствии диода д 242 его можно заменить диодами д 243, д 245 и д 246.

Статьи о товаре

Самостоятельная диагностика и типичные неисправности дизельных двигателей

Автомобили с дизельными двигателями завоевывают все большую популярность. Есть множество причин, которыми руководствуются автовладельцы при покупке авто именно с дизельным мотором. При этом нужно учитывать, что любая техника может дать сбой и потребуется ее восстановление. Ремонт дизельного двигателя имеет свои особенности по сравнению с бензиновым.
ах

Пригорание или заклинивание клапанов в седлах

Разрушение пружин клапанов

В холодное время года — неисправность свечей накаливания

Поломка ТНВД

Двигатель запускается, но через несколько секунд глохнет
Нарушение герметичности топливных магистралей

Засорение выпускной системы двигателя

Поломка ТНВД

Критическое засорение топливных фильтров

Двигатель глохнет при повышении нагрузки
Попадание в топливо воды

Поломка ТНВД

Засорение фильтра тонкой очистки топлива

Двигатель глохнет без видимых причин
Непроходимость топливопроводов из-за чрезмерного засорения

Поломка топливопроводов

Двигатель глохнет при перегрузке
Заклинивание поршня в цилиндре

Заклинивание коленчатого вала

Разрушение шатунов поршней

В тракторах — выход из строя подшипников вала отбора мощности

Проворачивание вкладышей

Двигатель работает неравномерно, его мощность снижена, светлый выхлоп
Поломка ТНВД

Засоре

Основные неисправности, рекомендации по эксплуатации и обслуживанию двигателей

Двигатель — один из самых важных и сложных агрегатов в автомобиле. Современные моторы очень надежны и эффективны, однако в них под воздействием механических и тепловых нагрузок, а также по другим причинам могут возникать различные неисправности. О поломках бензиновых и дизельных двигателей, их причинах и способах устранения рассказано в данной статье.
оплива с помощью рычага на бензонасосе. Достаточно нажать на рычаг 7-8 раз, если накачать бензина больше, то он зальет свечи и запустить двигатель будет еще сложнее;
Полностью вытянуть ручку управления воздушной заслонкой карбюратора — заслонка, перекрывая первую камеру карбюратора, снижает поступление воздуха, чем обеспечивается обогащение горючей смеси;
Выключить сцепление (до упора нажать педаль сцепления), педаль газа во время пуска не стоит трогать;
Повернуть ключ зажигания до упора вправо, произвести пуск. Обычно двигатель запускается через 7-10 секунд, если же этого не произошло в течение 15 секунд, то нужно выключить зажигание, подождать 30-60 секунд, и снова повторить попытку. При успешном запуске необходимо дать прогреться мотору в течение нескольких минут, в это время оборотами двигателя можно управлять с помощью дроссельной заслонки. Обычно во время прогрева обороты несколько повышены (до 2000 об/мин), но чрезмерного превышения (в

Двигатели SOHC и DOHC: два против одного

Выбирая новый автомобиль, покупатель может столкнуться с необычной на первый взгляд задачкой: взять машину с двигателем SOHC или DOHC? О том, что означают эти аббревиатуры, чем отличаются эти двигатели, и какие они имеют преимущества и недостатки — читайте в данной статье.
ебольших легковых автомобилях. Однако разные схемы SOHC имеют свои достоинства и недостатки. Так, моторы с коромыслами легко поддаются регулировке, но при этом не обеспечивают высоких показателей мощности. Двигатели с рычагами создают много шума, да еще и не слишком надежны. А моторы с толкателями наиболее просты, но создают некоторые сложности с регулировками.

Преимущество двигателей DOHC заключается в том, что они позволяют более точно установить фазы ГРМ, а в случае четырех и более клапанов на цилиндр обеспечивают высокую мощность и обладают более высокой надежностью. Показатели мощности возрастают из-за лучшего перемешивания и сгорания топливно-воздушной смеси. А надежность повышается за счет того, что увеличение количества клапанов позволяет снизить массу каждого из них, а значит, клапаны могут двигаться быстрее, создавая меньше нагрузок на пружину и седло. Так что, как ни странно, кажущийся на первый взгляд более сложным двигатель DOHC на деле оказывается более простым и надеж

Все статьи

Следующий диод в нашем списке это 1N4007.

Он является самым распространенным среди всех остальных диодов. Данный диод уже импортный и выпускается в США. Возможно, он приобрёл свою популярность именно потому, что его ставят на блоки питания всей импортной бытовой аппаратуры. Так как на российском рынке практически не осталось отечественной электроники, то он, разумеется, будет самым используемым.

Но помимо этого его также «любят» и за высокие характеристики, которые откровенно говоря, в разы превосходят отечественные диоды. Данный диод выпускается уже в пластиковом корпусе, что делает его более устойчивым к влажности и воздействию воды. Массу его весьма сложно определить, так как он практически «пушинка» в руке.

Имея такую низкую массу, данный диод имеет пропускную способность в 1000 В. Данный диод будет пропускать самое чистое напряжение, которое может быть. Учитывая его пропускную способность в наше время, он является самым устойчивым к перепадам напряжения. Так же хочется сказать, что данный диод является самым современным.
На этом, пожалуй, всё. Как видно иностранные диоды весьма превосходят отечественные диоды во всех смыслах. Но это уже не от того что отечественные электронщики не могут придумать диод, а скорее от того что после распада Советского Союза сфера электроники очень сильно затормозилась, если не остановилась совсем. Хотя может быть и такое что отечественная электроника работает только для «самих себя», то есть в узком направлении выпускает ту или иную продукцию, которая не будет использоваться обычным потребителям, например оборонная и сталелитейная промышленность.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Диод N4007

Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.

Весьма часто применяется, чтобы сформировать блок питания (как компонент  выпрямителя, включающего в себя 4 диода).  Как и прочие модели, предназначен для преобразования характера напряжения (был переменным, становится постоянным). Выпускаются диоды подобного образца преимущественно в Тайване компаниями DIODES и RECTRON SEMICONDACTOR. В иных зарубежных странах изготовители тоже есть, но объём поставок от них невелик.

Массово применяется в телефонах, смартфонах, планшетных компьютерах.

Для самых недорогих маломощных (до 1 Ватта) устройств достаточно всего одного такого диода (вместо моста из 4-х). Чтобы легче ориентироваться при установке, на покрытии имеется выделенное цветном кольцо, обозначающее расположение катодного вывода.

Длина вывода на каждой стороне диода достаточна как для горизонтального расположения, так и для вертикальной установки. Имеет низкую себестоимость. Почти все полупроводники серии 1N4001 — 1N4007 возможно заменить на 1N4007 при необходимости. Мажет применяться в радиоаппаратуре вместо варикапа.

Постоянное обратное напряжение (max.) — 1000 В

Постоянный ток (max.) — 1 А (при 75°C)

Прямое напряжение (max.) — 1,1 В

Рабочая температура — -65…+175°C

Вес — 0,33 г

Аналоги

  • Российские:
  • КД243ж;
  • КД258д.
  • Зарубежные:
  • HEPR0056RT;
  • BYW43;
  • 1N2070, 1N3549;
  • BY156, BYW27.

Дополнительное описание

ММЗ Д-242-600 — это надёжный в эксплуатации, экономичный дизельный двигатель. Обладает повышенным ресурсом в эксплуатации (в 2 раза больше) по сравнению с бензиновыми аналогами.

Применяемость:

Тракторы МТЗ, автобетоносмесители Tigarbo, автобетоновозы, экскаваторы, самоходные погрузчики контейнеров, погрузчики, тракторы ЮМЗ, передвижные компрессорные станции, сварочные агрегаты.

Технические характеристики:

  • Модель: Д-242-600
  • Число и расположение цилиндров: 4, рядное, вертикальное
  • Тип системы газообмена: без турбонаддува
  • Номинальная мощность, кВт (л.с.): 45,6 (62)
  • Номинальная частота вращения, об/мин: 1800
  • Максимальный крутящий момент, Н·м (кгс·м): 278 (28,3)
  • Частота вращения при максимальном крутящем моменте, об/мин: 1400
  • Удельный расход топлива, г/кВт·ч (г/л.с.·ч): 226 (166)
  • Масса, кг: 413-473
  • Габаритные размеры, мм: 1255х683х993

Диод Д242

Диффузионный полупроводник. Изготовлен из кремния и «упакован» в металлостекляный корпус. Выводы жёсткие. На поверхности обозначены тип и цоколевка (отображение взаиморасположения электродов и выводов). Д242 относится к числу выпрямительных среднемощных диодов, то есть он рассчитан на выпрямление тока от 300mA до 10А. Применяется в различных сферах радиоэлектронной промышленности.

Постоянное обратное напряжение (max.) — 100 В

Постоянный прямой ток (max.) — 10 А

Прямое напряжение (mid.) — 1,25 В

Рабочая температура — -65…+130°C

Обратный ток (mid.) — не более 3 mA

Граничная частота — 1 кГц

Вес (со всеми дополняющими) — 18 г

Вес (только диод) — 12 г

Модификации: Д242а, Д242б

Аналоги: Д243, Д245, Д246

Параметры тиристора КУ 202

ПараметрОбозначениеЕди-
ница		Тип тиристора
КУ202АКУ202БКУ202ВКУ202Г
Постоянный ток в закрытом состоянииIз. смА10101010
Постоянный обратный ток при Uобр maxIобрмА10101010
Отпирающий постоянный ток управленияIу. отмА200200200200
Отпирающее постоянное напряжение управленияUу. отВ7777
Напряжение в открытом состоянииUосВ1,51,51,51,5
Неотпирающее постоянное напряжение управленияUу. нотВ0,20,20,20,2
Время включенияtвклмкс10101010
Время выключенияtвыклмкс150150150150
Предельно допустимые параметры
Постоянное напряжение в закрытом состоянииUз. с maxВ25255050
Постоянное обратное напряжениеUобр maxВ————
Постоянное обратное напряжение управленияUу. обр maxВ10101010
Минимальное прямое напряжение в закрытом состоянииUз. с minВ————
Постоянный ток в открытом состоянииIос minА10101010
Импульсный ток в открытом состоянииIос. и minА50505050
Постоянный прямой ток управленияIу maxА————
Импульсная рассеиваемая мощность УЭPу. и maxВт————
Средняя рассеиваемая мощностьPср maxВт20202020
Максимальная температура окружающей средыTmax°С+85+85+85+85
Минимальная температура окружающей средыTmin°С-60-60-60-60
ПараметрОбозначениеЕди-
ница		Тип тиристора
КУ202ДКУ202ЕКУ202ЖКУ202И
Постоянный ток в закрытом состоянииIз. смА10101010
Постоянный обратный ток при Uобр maxIобрмА10101010
Отпирающий постоянный ток управленияIу. отмА200200200200
Отпирающее постоянное напряжение управленияUу. отВ7777
Напряжение в открытом состоянииUосВ1,51,51,51,5
Неотпирающее постоянное напряжение управленияUу. нотВ0,20,20,20,2
Время включенияtвклмкс10101010
Время выключенияtвыклмкс150150150150
Предельно допустимые параметры
Постоянное напряжение в закрытом состоянииUз. с maxВ1201201010
Постоянное обратное напряжениеUобр maxВ——240240
Постоянное обратное напряжение управленияUу. обр maxВ1010——
Минимальное прямое напряжение в закрытом состоянииUз. с minВ————
Постоянный ток в открытом состоянииIос minА10101010
Импульсный ток в открытом состоянииIос. и minА50505050
Постоянный прямой ток управленияIу maxА————
Импульсная рассеиваемая мощность УЭPу. и maxВт————
Средняя рассеиваемая мощностьPср maxВт20202020
Максимальная температура окружающей средыTmax°С+85+85+85+85
Минимальная температура окружающей средыTmin°С-60-60-60-60
ПараметрОбозначениеЕди-
ница		Тип тиристора
КУ202ККУ202ЛКУ202МКУ202Н
Постоянный ток в закрытом состоянииIз. смА10101010
Постоянный обратный ток при Uобр maxIобрмА10101010
Отпирающий постоянный ток управленияIу. отмА200200200200
Отпирающее постоянное напряжение управленияUу. отВ7777
Напряжение в открытом состоянииUосВ1,51,51,51,5
Неотпирающее постоянное напряжение управленияUу. нотВ0,20,20,20,2
Время включенияtвклмкс10101010
Время выключенияtвыклмкс150150150150
Предельно допустимые параметры
Постоянное напряжение в закрытом состоянииUз. с maxВ10101010
Постоянное обратное напряжениеUобр maxВ360360480480
Постоянное обратное напряжение управленияUу. обр maxВ————
Минимальное прямое напряжение в закрытом состоянииUз. с minВ————
Постоянный ток в открытом состоянииIос minА10101010
Импульсный ток в открытом состоянииIос. и minА50505050
Постоянный прямой ток управленияIу maxА————
Импульсная рассеиваемая мощность УЭPу. и maxВт————
Средняя рассеиваемая мощностьPср maxВт20202020
Максимальная температура окружающей средыTmax°С+85+85+85+85
Минимальная температура окружающей средыTmin°С-60-60-60-60

Следующий в списке диод Д 226.

Это диод уже другой. Он имеет сплавной. Корпус состоит уже с металло-стеклянных материалов. Его пропускная способность и напряжение в разы выше двух предыдущих диодов. Он пропускает через себя 300 В переменного тока. Если сравнивать с двумя предыдущими то диоды кд 202 в и д 242 пропускали через себя всего 100 в переменного тока, и на прибор к которому подключается 220 В ( то есть обычная розетка) их необходимо ставить минимум 3 таких диода.

Диод д226 способен в одиночку пропустить и преобразовать напряжение в 220 В. При этом стоит отметить, что при работе данного диода уже важна температура. Например, если при температуре от -60 С до +50 С он способен пропускать через себя 300 В, то уже от +50 С до +80 С он сможет пропустить лишь 250 В.

Оцените статью:

Сервис объявлений OLX: сайт объявлений в Украине

Продам iqos 2.4 plus

Индивидуальный уход » Электронные сигареты, вапорайзеры и аксессуары

Киев, Подольский Сегодня 16:22

Голая Пристань Сегодня 16:22

Мукачево Сегодня 16:22

Киев, Шевченковский Сегодня 16:21

Д 245 диод технические характеристики


Д242, Д243, Д244, Д245, Д246, Д247, Д248

Диоды кремниевые диффузионные. Предназначены для преобразования переменного напряжения с частотой до 1,1 кГц в постоянное. Корпус металлостеклянный с жесткими выводами. Обозначение типа и схема соединения электродов с выводами приводятся на корпусе.

Масса диода не более 12 г. (Масса с комплектующими деталями 18 г.).

Габаритный чертеж:
Электрические параметры:
Тип прибораПредельные значения параметров при Т=25СЗначения параметров при Т=25С Тк.макс (Тп.)

С

Uобр.макс. (Uобр.и.макс.)

B

Iпр.макс. (Iпр.и.макс.)

A

Iпрг.

A

fраб. (fмакс.)

kГц

 Uпр.

B

при Iпр.

A

Iобр.

mA

Д242(100)10,0—2 (10)1,2510,03,0130
Д242 А(100)10,0—2 (10)1,010,03,0130
Д242 Б(100)5,0—2 (10)1,55,03,0130
Д243(200)10,0—1,11,2510,03,0130
Д243 А(200)10,0—1,11,010,03,0130
Д243 Б(200)5,0—1,11,55,03,0130
Д244(50)10,0—1,11,2510,03,0130
Д244 А(50)10,0—1,11,010,03,0130
Д244 Б(50)5,0—1,11,55,03,0130
Д245(300)10,0—1,11,2510,03,0130
Д245 А(300)10,0—1,11,010,03,0130
Д245 Б(300)5,0— 1,11,55,03,0130
Д246(400)10,0—1,11,2510,03,0130
Д246 А(400)10,0—1,11,010,03,0130
Д246 Б(400)5,0—1,11,55,03,0130
Д247(500)10,0—1,11,2510,03,0130
Д247 Б(500)5,0—1,11,55,03,0130
Д248 Б(600)5,0—1,11,55,03,0130
Uобр.макс.—максимально-допустимое постоянное обратное напряжение диода;
Uобр.и.макс.—максимально-допустимое импульсное обратное напряжение диода;
Iпр.макс.—максимальный средний прямой ток за период;
Iпр.и.макс.—максимальный импульсный прямой ток за период;
Iпрг.—ток перегрузки выпрямительного диода;
fмакс.—максимально-допустимая частота переключения диода;
fраб.—рабочая частота переключения диода;
Uпр. при Iпр.—постоянное прямое напряжения диода при токе Iпр;
Iобр.—постоянный обратный ток диода;
Тк.макс.—максимально-допустимая температура корпуса диода.
Тп.макс.—максимально-допустимая температура перехода диода.
Температура окружающей среды, °Сот -60°С до Tк.=+130°С

1. Допускается трехкратная перегрузка по среднему току в течение 0,5 сек.

2. При креплении диодов к теплоотводу усилие затяжки должно быть не более 1,96 Н*м. Категорически запрещается при монтаже прилагать к изолированному выводу усилие, превышающее 9,8 Н, что может привести к нарушению целостности стеклянного изолятора.

3. Теплоотводящий радиатор может быть рассчитан из условия, что диод является точечным источником тепла, рассеивающим мощность 2Uпр.,ср. * Iпр.,ср.

4. При последовательном соединении диодов с целью увеличения выпрямленного напряжения рекомендуется применять диоды одного типа и шунтировать каждый прибор сопротивлением 10-15 кОм на каждые 100 В амплитуды обратного напряжения.

Графики:
Для диодов: Д242, Д242 А, Д242 Б, Д243, Д243 А, Д243 Б, Д245, Д245 А, Д245 Б, Д246, Д246 А, Д246 Б,

Д247, Д247 Б, Д248 Б


Для диодов: Д242, Д242 А, Д242 Б

Возврат к оглавлению справочника На Главную страницу www.5v.ru

Д245Б 5А 300В D05 Диод выпрямительный

  • Новые поступления
  • Автомобильные аксессуары
  • Другие
  • Компьютерное оборудование
  • Металлопленочные конденсаторы
  • Реле времени
  • Светодиодные гирлянды
    • Бахрома
    • Водопад
    • Гирлянды
    • Подсветка
    • Сетка
    • Твинкл-Лайт
  • Электролитические конденсаторы
  • Электронные компоненты
  • Реле, Контакторы, Пускатели
    • Аксессуары для реле
    • Контакторы
    • Пускатели
    • Реле
  • Соединители
    • Centronics
    • D-SUB
    • IDC, IDCC
    • PLD, PLH, PLS, BLD
    • Автомобильные разъемы
    • Акустические разъемы
    • Высокочастотные соединители
    • Держатели SIM и карт памяти
    • Межплатные
    • ОНп
    • Панельки под микросхемы
    • Переходные разъемы
    • Под сверхплоский кабель
    • Прямоугольные
    • Разъемы F
    • Разъемы HDMI, DVI
    • Разъемы QSE, QTE
    • Разъемы RJ
    • Разъемы USB
    • Разъемы для rc моделей
    • Разъемы для TV
    • Разъемы микрофонные XLR, CANON
    • Разъемы питания
    • РП15
    • РП3
    • РПММ, РПМ, РППМ
    • Сетевые вилки, розетки
    • Соединители разные
    • Цилиндрические
    • Штыри и гнёзда
    • Электрические силовые разъемы
  • Коммутационные изделия
  • Трансформаторы, Ферриты, Моточные изделия
  • Установочные изделия
  • Индикация и светодиоды
    • Аксессуары
    • Индикаторы
    • Светодиоды
  • Оптоэлектроника
    • Оптроны
    • Фоточувствительные элементы
  • Резонаторы и фильтры
    • Резонаторы выводные
    • Резонаторы выводные в стекле
    • Фильтры
  • Устройства защиты
  • Измерительное оборудование
  • Промышленная автоматика
    • Гидравлика
    • Пневматика
    • Электродвигатели
    • Электромагниты
  • Инструмент
  • Провода и кабели
  • Расходные материалы
  • Умный Дом
  • Акустика
  • Электротехника и Освещение
  • Спутниковое ТВ
  • Телефония
    • Комплектующие для телефонии
    • Радиотелефоны
  • Запчасти для бытовой техники
  • Источники питания
  • Системы безопасности
  • Упаковка
  • Уцененные товары
  • Кабельные аксессуары

Диоды Д245, КД202Р, КД203А

Электронные

Компоненты

UrmaxМаксимально допустимое постоянное обратное напряжение
VRRMПиковое повторяющееся обратное напряжение
IF(AV)Средний выпрямленный прямой ток
IFSMНеповторяющийся пиковый прямой ударный ток
VFПрямое напряжение
trrВремя восстановления обратного сопротивления
Наименование Аналог Urmax IR VF IF trr Тип корпуса
Д242нет100В3000мкА1,2В10AКДЮ-11-4
Д242Анет100В3000мкА1,0В10AКДЮ-11-4
Д242Бнет100В3000мкА1,5В5AКДЮ-11-4
Д243нет200В2000мкА1,0В10AКДЮ-11-4
Д243Анет200В2000мкА1,0В10AКДЮ-11-4
Д243Бнет200В2000мкА1,0В5AКДЮ-11-4
Д245нет300В2000мкА1,0В10AКДЮ-11-4
Д245Анет300В2000мкА1,0В10AКДЮ-11-4
Д245Бнет300В2000мкА1,0В5AКДЮ-11-4
Д246нет400В2000мкА1,0В10AКДЮ-11-4
Д246Анет400В2000мкА1,0В10AКДЮ-11-4
Д246Бнет400В2000мкА1,0В5AКДЮ-11-4
Д247нет500В2000мкА1,0В10AКДЮ-11-4
Д247Анет500В2000мкА1,0В10AКДЮ-11-4
Д247Бнет500В2000мкА1,0В5AКДЮ-11-4
Д248Бнет600В2000мкА1,0В5AКДЮ-11-4
КД102А1/СОКД102А250В0,1мкА1,0В0,05AКД-2 DO-35
КД102Б1/СОКД102Б300В0,5мкА1,0В0,05AКД-2 DO-35
КД103А1/СОКД103А50В0,4мкА1,0В0,05A4,0мксКД-2 DO-35
КД103Б1/СОКД103Б50В0,4мкА1,2В0,05A4,0мксКД-2 DO-35
КД104А1/СОКД104А300В3мкА1,0В0,01A4,0мксКД-2 DO-35
КД202А—50В1000мкА—5A—
КД202В—100В1000мкА—5A—
КД202Д—200В1000мкА—5A—
КД202Ж—300В1000мкА—5A—
КД202К—400В1000мкА—5A—
КД202М—500В1000мкА—5A—
КД202Р—600В1000мкА—5A—
КД203А1N2258, 1N2260, 1N2262600В1500мкА1,0В10AКД-11 DO-5
КД203Б,В1N2258, 1N2260, 1N2262800В1500мкА1,0В10AКД-11 DO-5
КД203Г1N2258, 1N2260, 1N22621000В1500мкА1,0В10AКД-11 DO-5
Наимен.Uобр.,ВIпр. max, A Iобр.max, мкАFdmax, кГцКорпус
КД213А20010200100
КД213Б20010200100
КД213В20010200100
КД213Г10010200100
КД2997А20030200100
КД2997Б10030200100
КД2997В5030200100
КД2999А20020200100
КД2999Б10020200100
КД2999В5020200100
Наименование Urmax IR VF IF URM QR Тип корпуса
КД510А50В5мкА1,1В200мA400пКлDO-35 КД-2
КД521А75В1мкА1,0В50мA100В200пКлDO-35 КД-2
КД521Б50В1мкА1,0В50мA75В200пКлDO-35 КД-2
КД522Б50В1мкА1,1В100мA400пКлDO-35 КД-2
1N4148(аналог)50В1мкА1,1В100мA400пКлDO-35 КД-2

Описание диодов Д242 — Д248

Want create site? Find Free WordPress Themes and plugins.

ДиодД242Д242АД242Б
U обр, (V)100100100
I прямой max , (A)10105
I обрат max , (mkA)333
Корпус:
ДиодД243Д243АД243Б
U обр, (V)200200200
I прямой max , (A)10105
I обрат max , (mkA)333
Корпус:
ДиодД244Д244АД244Б
U обр, (V)505050
I прямой max , (A)10105
I обрат max , (mkA)333
ДиодД245Д245АД245Б
U обр, (V)300300300
I прямой max , (A)10105
I обрат max , (mkA)333
Корпус:
ДиодД246Д246АД246Б
U обр, (V)400400400
I прямой max , (A)10105
I обрат max , (mkA)333
ДиодД247Д247БД248Б
U обр, (V)500500600
I прямой max , (A)1055
I обрат max , (mkA)333
Did you find apk for android? You can find new Free Android Games and apps.

Предыдущая запись

Описание tda7386 Datasheet

Следующая запись

Описание диод д226

Покупаем на выгодных условиях: платы, радиодетали, микросхемы, АТС, приборы, лом электроники, катализаторы

Мы гарантируем Вам честные цены! Серьезный подход и добропорядочность — наше главное кредо.

Компания ООО «РадиоСкупка» (скупка радиодеталей) закупает и продает радиодетали , а также любое радиотехническое оборудование и приборы. У нас Вы сможете найти не только наиболее востребованные радиодетали, но и редкие производства СССР и стран СЭВ. Мы являемся партнером  «ФГУП НИИ Радиотехники» и накопили огромный опыт  за наши годы работы. Также многих радиолюбителей заинтересует наш уникальный справочник по содержанию драгметаллов в радиодеталях. В левом нижнем углу нашего сайта Вы сможете узнать актуальные цены на драгметаллы такие, как золото, серебро, платина, палладий (цены указаны в $ за унцию) а также текущие курсы основных валют. Работаем со всеми  городами России и география нашей работы простирается от Пскова и до Владивостока. Наш квалифицированный персонал произведет грамотную и выгодную для Вас оценку вашего оборудования, даст профессиональную консультацию любым удобным Вам способом – по почте или телефону.  Наш клиент всегда доволен!

Покупаем платы, радиодетали, приборы, АТС, катализаторы. Заинтересованы в выкупе складов с неликвидными остатками радиодеталей а также цехов под ликвидацию с оборудованием КИПиА.

Приобретаем:

  • платы от приборов, компьютеров
  • платы от телевизионной и бытовой техники
  • микросхемы любые
  • транзисторы
  • конденсаторы
  • разъёмы
  • реле
  • переключатели
  • катализаторы автомобильные и промышленные
  • приборы (самописцы, осциллографы, генераторы, измерители и др.)

Купим Ваши радиодетали и приборы в любом состоянии, а не только новые. Цены на сайте указаны на новые детали. Расчет стоимости б/у деталей осуществляется индивидуально в зависимости от года выпуска, состоянии, а также текущих цен Лондонской биржи металлов. Работаем почтой России, а также транспортными компаниями. Наша курьерская служба встретит и заберет Ваш груз с попутного автобуса или поезда.

Честные цены, наличный и безналичный расчет, порядочность и клиентоориентированность наше главное преимущество!

Остались вопросы – звоните 8-961-629-5257, наши менеджеры с удовольствием ответят на все Ваши вопросы. Для вопросов по посылкам: 8-900-491-6775. Почта [email protected]

С уважением, директор Александр Михайлов.

Диоды

  • Технические параметрыМаксимальное постоянное обратное напряжение, В..

    Цена по запросу

  • Основные технические параметры 2В102Б:Варикапы 2В102Б кремниевые, диффузионно-сплавные, подстроечные. Предназначены для применения в схемах подстройки контуров резонансных усилителей. Выпускаются в пластмассовом корпусе с гибкими выводами. Тип варикапа приводится на упаковке. Положительный вывод мар..

    Цена по запросу

  • Технические параметрыМинимальная общая емкость варикапа,пФ..

    Цена по запросу

  • Технические параметры Минимальная общая емкость варикапа,пФ 18 Максимальная общая емкость варикапа,пФ 26 при Uобр,В 4 Добротность варикапа 300 Минимальный коэффициент перекрытия по емкости 2.5 Максимальный коэффициент перекрытия по емкости 3 Максимальное постоянное обратное напряжение,В 45 ..

    Цена по запросу

  • Основные технические параметры 2Д204А: Диоды 2Д204А кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 50 кГц. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе. Масса диода..

    Цена по запросу

  • Основные технические параметры 2Ц202Г:2Ц202ГСтолбы из кремниевых, лавинных, диффузионных диодов, импульсные. Предназначены для преобразования переменного импульсного напряжения частотой до 1 кГц. Выпускаются в пластмассовых корпусах. Тип столба и схема соединения электродов с выводами приводятся на ..

    Цена по запросу

  • Столбы из кремниевых, лавинных, диффузионных диодов, импульсные. Предназначены для преобразования переменного импульсного напряжения частотой до 1 кГц. Выпускаются в пластмассовых корпусах. Тип столба и схема соединения электродов с выводами приводятся на корпусе.Масса столбов:    2Ц202А, 2Ц202Б не ..

    Цена по запросу

  • Основные технические параметры 2Ц202Е:2Ц202ЕСтолбы из кремниевых, лавинных, диффузионных диодов, импульсные. Предназначены для преобразования переменного импульсного напряжения частотой до 1 кГц. Выпускаются в пластмассовых корпусах. Тип столба и схема соединения электродов с выводами приводятся на ..

    Цена по запросу

  • Диод кремниевый, диффузионный. Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц. Выпускается в металлостеклянном корпусе с гибким выводом. Диод имеет 15 классов по напряжению (от 1,5 до 14). Охлаждение воздушное естестве..

    Цена по запросу

  • Столбы из кремниевых, сплавных диодов, выпрямительные. Предназначены для преобразования переменного напряжения частотой до 1 кГц. Выпускаются в пластмассовых корпусах с жесткими выводами. Тип столба и схема соединения электродов с выводами приводятся на корпусе.Масса столбов: Д1004, Д1005А не более ..

    Цена по запросу

  • Основные технические параметры Д1005Б:Д1005БСтолбы из кремниевых, сплавных диодов, выпрямительные. Предназначены для преобразования переменного напряжения частотой до 1 кГц. Выпускаются в пластмассовых корпусах с жесткими выводами. Тип столба и схема соединения электродов с выводами приводятся на ко..

    Цена по запросу

  • Столбы из кремниевых, сплавных диодов, выпрямительные. Предназначены для преобразования переменного напряжения частотой до 1 кГц. Выпускаются в пластмассовых корпусах с жесткими выводами. Тип столба и схема соединения электродов с выводами приводятся на корпусе.Масса столбов Д1007 не более 60 г.Осно..

    Цена по запросу

  • Основные технические параметры Д1007:Д1007Столбы из кремниевых, сплавных диодов, выпрямительные. Предназначены для преобразования переменного напряжения частотой до 1 кГц. Выпускаются в пластмассовых корпусах с жесткими выводами. Тип столба и схема соединения электродов с выводами приводятся на корп..

    Цена по запросу

  • Основные технические параметры Д1008:Д1008Столбы из кремниевых, сплавных диодов, выпрямительные. Предназначены для преобразования переменного напряжения частотой до 1 кГц. Выпускаются в пластмассовых корпусах с жесткими выводами. Тип столба и схема соединения электродов с выводами приводятся на корп..

    Цена по запросу

  • Диоды Д226Г кремниевые, сплавные.  Выпускаются в металлостеклянном корпусе с гибкими выводами.  Тип диода и схема соединения электродов с выводами приводятся на корпусе.  Масса диода не более 2 г. Основные технические характеристики диода Д226Г: Uoбp max — Максимальное ..

    Цена по запросу

  • Диоды Д231А кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.Масса диодов с комплектующими деталями не более 18 ..

    Цена по запросу

  • Тип диода выпрямительный Максимальное постоянное обратное напряжение,В 400 Максимальный прямой (выпрямленный за полупериод) ток,А 0.3 Максимальное время восстановления ,мкс — Максимальное импульсное обратное напряжен..

    Цена по запросу

  • Диоды Д237В кремниевые, диффузионные. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе. Масса диода не более 2 г.Основные технические характеристики диода Д237В:Uoбp max — Максимальное постоянное обратное напряжение:..

    Цена по запросу

  • ОписаниеТип диода выпрямительный Максимальное постоянное обратное напряжение,В 100 Максимальный прямой(выпрямленный за полупериод) ток,А 10 Максимальный прямой (выпрямленный за полупериод) ток,А ..

    Цена по запросу

  •   Описание  Тип диода выпрямительный Максимальное постоянное обратное напряжение,В 100 Максимальный прямой(выпрямленный за полупериод) ток,А 10 Максимальный прямой (выпрямленный за полупериод) ток,А..

    Цена по запросу

  • Технические параметрыМаксимальное постоянное обратное напряжение, В..

    Цена по запросу

    • Диод Д242

    Справочник количества содержания ценных металлов в диоде Д242 согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.

    Содержание драгоценных металлов в диоде Д242

    Золото: 0,00151 грамм.
    Серебро: 0 грамм.
    Платина: 0 грамм.
    Палладий: 0 грамм.

    Источник информации: Из справочника Связь-Инвест.

    Фото диода Д242:

    Панель ламповая виды

    Диод — электронный элемент, обладающий различной проводимостью в зависимости от направления электрического поля. Электрод диода, подключаемый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключаемый к отрицательному полюсу — катодом.

    О комплектующем изделии – Диод

    Диод – видео.

    Диод это полупроводниковый прибор основанный на PN-переходе. А если без теории, то диод в одном направлении пропускает ток, а в другом нет. Вот и все.

    Как работает диод – видео.

    В этом выпуске вы узнаете: что такое диод, принцип действия диода, как работает диод, что такое p – n переход; что такое прямой ток диода, что такое обратный ток диода; каково внутреннее сопротивление диода; что такое вольт- амперная характеристика диода; что такое пропускное и не пропускное напряжение диода; как работает диод в цепи постоянного тока, как работает диод в цепи переменного тока; как устроен плоскостной диод; какие существуют виды диодов; как устроен выпрямительный диод.

    Характеристики диодов Д242:

    Купить или продать а также цены на Диод Д242:

    Оставьте отзыв о Д242:

    Переходный диод

    PN ENGI 242 ELEC 222. Январь 2004 ENGI 242 / ELEC 2222 PN Анализ модели переходного диода-диода — идеальное — приближение — точная спецификация диода.

    PN Соединительный диод ENGI 242 ELEC 222 Slide 2 января 2004 ENGI 242 / ELEC 2222 PN Анализ модели диодного диода Идеальное приближение Точные листы технических характеристик диода Сопротивление диода Статическое сопротивление RD Динамическое сопротивление rd Среднее сопротивление r dav Кривые характеристик диода Моделирование Slide 3 января 2004 EN / ELEC 2223 Идеальный диод: (а) символ; (б) характеристики.Слайд 4 января 2004 г.ENGI 242 / ELEC 2224 Состояние проводимости идеального диода на основе приложенного смещения Слайд 5 января 2004 г. Типичные кривые диода ENGI 242 / ELEC 2225 Слайд 6 января 2004 г.ENGI 242 / ELEC 2226 Кривая прямого смещения является экспоненциальной Слайд 7 января 2004 г. Индикация зависимости отклика диода 2227 от температуры 8 января 2004 г. Слайд с характеристиками полупроводникового диода ENGI 242 / ELEC 2228 9 января 2004 г. Слайд для определения сопротивления постоянному току ENGI 242 / ELEC 2229 10 января 2004 г.ENGI 242 / ELEC 22210 rd — Слайд динамического сопротивления (переменный ток) 11 января 2004 г. ELEC 22211 Определение rd — сопротивление переменному току на слайде Q 12 января 2004 г.ENGI 242 / ELEC 22212 Определение rd — слайд сопротивления переменному току 13 января 2004 г.ENGI 242 / ELEC 22213 r dav линия среднего сопротивления переменного тока через 2 точки + слайд VP и -VP 14 Январь 2004 г.ENGI 242 / ELEC 22214 Слайд для отображения характеристик V — I 15 января 2004 г.ENGI 242 / ELEC 22215 PSpice Model Editor D1N914 Parameters Slide 16 января 2004 г.ENGI 242 / ELEC 22216 Параметры моделирования развертки по постоянному току Слайд 17 января 2004 г.ENGI 242 / ELEC 22217 PS График прямого смещения при 25 ° С Слайд 18 января 2004 г.ENGI 242 / ELEC 22218 Параметры моделирования развертки по постоянному току Примечание Сначала выберите «Редактировать модель Pspice» и измените IBV на 10, слайд 19 января 2004 ENGI 242 / ELEC 22219 Характеристики графика PSpice, сгенерированные при 25 ° C Этот выходной сигнал датчика показывает прямую и обратную разбивку Слайд 20 января 2004 г.ENGI 242 / ELEC 22220 PSpice Выходной список цепей, часть 1 Слайд 21 января 2004 г.ENGI 242 / ELEC 22221 Выходной список цепей PSpice Часть 2 Слайд 22 Схема диода Анализ ENGI 242 ELEC 222 Slide 23 января 2004 г.ENGI 242 / ELEC 22223 Анализ схем диодов Графический анализ с использованием линий нагрузки Аналитический анализ с использованием светодиодов KVL и KCL Стабилитроны Сопротивление диодов Статическое сопротивление RD Динамическое сопротивление rd Среднее сопротивление r dav Кривые моделирования характеристик диодов Слайд 24 января 2004 г.ENGI 242 / Слайд с конфигурацией диодов серии ELEC 22224 25 января 2004 г.ENGI 242 / ELEC 22225 Рисование нагрузки Li ne, чтобы найти точку Q.Слайд 26 января 2004 г. Схема и характеристики диода ENGI 242 / ELEC 22226. Слайд 27 января 2004 г. Слайд с примером линии нагрузки ENGI 242 / ELEC 22227 28 января 2004 г. Слайд ENGI 242 / ELEC 22228 «Определение неизвестных величин сети» 29 января 2004 г. Слайд с примером сети ENGI 242 / ELEC 22229 30 января 2004 г. Слайд ENGI 242 / ELEC 22230 «Определение неизвестных величин сети» 31 января 2004 ENGI 242 / ELEC 22231 Пример сети Слайд 32 Январь 2004 ENGI 242 / ELEC 22232 Слайд эквивалентов стабилитрона 33 Январь 2004 ENGI 242 / ELEC 22233 Слайд базового стабилитрона 34 Январь 2004 ENGI 242 / ELEC 22234 Определение состояния стабилитрона 35 января 2004 ENGI 242 / ELEC 22234 22235 Слайд работы эквивалентной схемы стабилитрона 36 Январь 2004 г. Слайд для стабилитрона ENGI 242 / ELEC 22236 37 Январь 2004 г.ENGI 242 / ELEC 22237 Определение V для слайда регулятора 38 января 2004 г.ENGI 242 / ELEC 22238 Q-Point для сети Слайд 39 января 2004 г.ENGI 242 / ELEC 22239 Сеть в проводящем состоянии

    Патент США на схему обнаружения тока и Патент на устройство питания (Па палатка №10,778,096 выдана 15.09.2020 г.)

    ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

    В данной заявке испрашивается приоритет заявки на патент Японии №JP 2018-119617, поданная 25 июня 2018 г., содержание которой включено в настоящий документ.

    ТЕХНИЧЕСКАЯ ОБЛАСТЬ

    Настоящее изобретение относится к схеме обнаружения тока и устройству источника питания.

    ИСТОРИЯ ВОПРОСА

    В бортовых устройствах питания используется преобразователь постоянного тока в постоянный, который преобразует, повышая или понижая, напряжение постоянного тока в желаемое напряжение постоянного тока. Такой преобразователь постоянного тока в постоянный требуется, чтобы иметь возможность точно определять величины электрических токов, протекающих по проводящим путям на входной и выходной сторонах.Например, JP H09-119949A раскрывает схему обнаружения перегрузки по току, имеющую конфигурацию, в которой входное напряжение для нагрузочного устройства делится на диоде и резисторе деления напряжения, и результирующее напряжение прикладывается в качестве смещения базы к базе транзистор. Если по цепи источника питания протекает сверхток, а напряжение на выводах резистора для определения тока больше, чем напряжение на выводах резистора деления напряжения, транзистор смещается в прямом направлении и включается, тем самым передавая сигнал Сигнал обнаружения перегрузки по току на источник питания.

    JP H09-119949A является примером родственной области техники.

    Однако в конфигурации JP H09-119949A, если требуется обнаружение токов во множестве позиций внутри схемы, необходимо обеспечить множество схем обнаружения тока, имеющих такую ​​же конфигурацию, указанную выше. В частности, если требуется обнаружение токов, протекающих через путь проводимости на стороне входа и путь проводимости на стороне выхода преобразователя постоянного / постоянного тока, требуется одна схема обнаружения тока для каждого пути проводимости, а именно две схемы обнаружения тока.Например, если, как показано на фиг. 5, желательно, чтобы токи обнаруживались на основе сигналов, выводимых от датчиков, соответственно предусмотренных на разных путях проводимости, требуется одна схема обнаружения тока (схема, включающая резистор, компаратор и т.п.), которая соответствует каждому из датчиков. Это приводит к проблеме увеличения количества составляющих компонентов.

    Для решения этой проблемы можно предусмотреть схему обнаружения тока, как показано на фиг.6, который частично разделяется путями проводимости, с конфигурацией, имеющей схему ИЛИ с использованием диодов. Однако из-за использования диодов произойдет падение напряжения, и диоды будут иметь температурные характеристики. Соответственно, в конфигурации, в которой величины (пороговые значения) напряжений, которые должны быть обнаружены, устанавливаются на основе падений напряжения на диодах, пороговые значения могут изменяться, и точность определения тока может ухудшаться.

    СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    Настоящее раскрытие было сделано для решения, по меньшей мере, одной из вышеупомянутых проблем, и его цель — предоставить конфигурацию, с помощью которой можно уменьшить количество составляющих компонентов и точно определить ток.

    Согласно первому аспекту настоящего раскрытия, предоставляется схема обнаружения тока для обнаружения тока, протекающего через бортовой преобразователь постоянного тока в постоянный ток, электрически подключенный к первому пути проводимости и второму пути проводимости. Преобразователь постоянного тока в постоянный сконфигурирован для повышения или понижения напряжения, подаваемого на путь проводимости на стороне входа, и вывода результирующего напряжения на путь проводимости на стороне выхода, используя один из первого пути проводимости и второго пути проводимости. как путь проводимости на входной стороне, а другой как путь проводимости на выходной стороне.Схема обнаружения тока включает в себя первый датчик, сконфигурированный для вывода первого напряжения, которое соответствует току, протекающему через первый путь проводимости; первый путь сигнала, к которому приложено напряжение, соответствующее первому напряжению; второй датчик, сконфигурированный для вывода второго напряжения, которое соответствует току, протекающему по второму пути проводимости; второй путь сигнала, к которому приложено напряжение, соответствующее второму напряжению. Первый блок вывода снабжен первым элементом, имеющим первую входную клемму, соединенную с первым трактом прохождения сигнала, и первую выходную клемму; второй элемент, имеющий вторую входную клемму, соединенную со вторым сигнальным трактом, и вторую выходную клемму; и третий путь прохождения сигнала, подключенный к первому выходному выводу и второму выходному выводу, первый блок вывода сконфигурирован для подачи на третий путь сигнала напряжения, которое соответствует выходному сигналу от датчика обнаружения, который обнаружил больший ток , из первого датчика и второго датчика.Второй блок вывода снабжен третьим элементом, имеющим третью входную клемму, соединенную с третьим сигнальным трактом, и третью выходную клемму; и четвертый путь сигнала, подключенный к третьему выходному выводу, при этом первый блок вывода подает к третьему пути сигнала напряжение, полученное путем отражения падения напряжения на первом элементе или втором элементе, который подключен к датчику обнаружения, в выходное напряжение от датчика обнаружения и второй выходной блок подают на четвертый путь сигнала напряжение, полученное путем отражения падения напряжения, которое возникает между третьим входным контактом и третьим выходным контактом третьего элемента, в приложенном напряжении к третьему сигнальному тракту.

    Согласно второму аспекту настоящего раскрытия, устройство источника питания включает в себя: бортовой преобразователь постоянного тока в постоянный; и описанная выше схема обнаружения тока.

    В схеме обнаружения тока согласно первому аспекту первый блок вывода прикладывает к третьему пути сигнала напряжение, которое соответствует выходному сигналу датчика обнаружения, который обнаружил больший ток, из первого датчика и второй датчик. Соответственно, напряжение, которое соответствует току от пути проводимости, по которому течет больший ток, от первого пути проводимости и второго пути проводимости, которые подключены к преобразователю постоянного тока в постоянный, может быть приложено к третьему пути сигнала.

    Кроме того, первый блок вывода применяет к третьему пути сигнала напряжение, полученное путем отражения падения напряжения на первом элементе или втором элементе, который подключен к датчику обнаружения, в выходном напряжении датчика обнаружения. Кроме того, второй блок вывода прикладывает к четвертому пути сигнала напряжение, полученное путем отражения падения напряжения, которое возникает между третьим входным выводом и третьим выходным выводом третьего элемента, в напряжении, приложенном к третьему пути сигнала.Соответственно, та часть напряжения, приложенная к третьему входному выводу, которая соответствует падению напряжения на первом элементе или втором элементе, может быть компенсирована падением напряжения на третьем элементе. Таким образом, ток, протекающий через первый путь проводимости или второй путь проводимости, может быть обнаружен на основе напряжения, приложенного к четвертому пути прохождения сигнала, без влияния падения напряжения, которое возникает на элементе.

    Эта схема обнаружения тока может обнаруживать токи, текущие в разных направлениях через первый путь проводимости и второй путь проводимости, подключенный к бортовому преобразователю постоянного / постоянного тока, потому что первый датчик и второй датчик соответственно обнаруживают токи, протекающие через первый путь проводимости и второй путь проводимости.Соответственно, можно уменьшить количество составляющих компонентов по сравнению с конфигурацией, в которой отдельные схемы обнаружения тока предусмотрены для первого пути проводимости и второго пути проводимости.

    Более того, изменение температуры, вызванное падением напряжения, которое происходит на первом элементе или втором элементе, может быть нейтрализовано изменением температуры, вызванным падением напряжения, которое происходит на третьем элементе. Соответственно, ток может быть точно обнаружен без влияния температурных характеристик первого или второго элемента.

    С устройством источника питания согласно второму аспекту могут быть достигнуты те же эффекты, что и у схемы обнаружения тока согласно первому аспекту.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    РИС. 1 — блок-схема, схематично иллюстрирующая пример конфигурации бортовой системы электропитания согласно варианту 1 осуществления;

    РИС. 2 — принципиальная схема, схематично иллюстрирующая пример конфигурации схемы обнаружения тока из Варианта 1 осуществления;

    РИС.3 — принципиальная схема, схематично иллюстрирующая пример конфигурации схемы обнаружения тока согласно варианту 2 осуществления;

    РИС. 4 — принципиальная схема, схематично иллюстрирующая пример конфигурации схемы обнаружения тока согласно варианту 3 осуществления;

    РИС. 5 — принципиальная схема, схематично иллюстрирующая пример конфигурации схемы обнаружения тока в соответствии с обычным примером; и

    фиг. 6 — принципиальная схема, схематично иллюстрирующая пример конфигурации схемы обнаружения тока в соответствии с обычным примером.

    РИС. 7 является принципиальной схемой, схематично иллюстрирующей схему обнаружения цепи обнаружения тока согласно другому аспекту Варианта 3 осуществления.

    ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

    Далее будут описаны предпочтительные примеры настоящего раскрытия. Однако следует отметить, что настоящее раскрытие не ограничивается следующими примерами.

    Первый элемент, первая входная клемма и первая выходная клемма могут быть соответственно сконфигурированы как биполярный транзистор, база и эмиттер.Второй элемент, второй входной контакт и второй выходной контакт могут быть соответственно сконфигурированы как биполярный транзистор, база и эмиттер. Третий элемент, третий входной контакт и третий выходной контакт могут быть соответственно сконфигурированы как биполярный транзистор, база и эмиттер.

    При этом изменение, вызванное падением напряжения из-за температурных характеристик первого элемента или второго элемента, сконфигурированного как биполярный транзистор, может быть нейтрализовано падением напряжения, которое возникает из-за температурных характеристик третьего элемента. сконфигурирован как биполярный транзистор.Соответственно, токи можно точно определять без влияния температурных характеристик элементов.

    Первый элемент, первая входная клемма и первая выходная клемма также могут быть соответственно сконфигурированы как диод, анод и катод. Второй элемент, второй входной контакт и второй выходной контакт также могут быть соответственно сконфигурированы как диод, анод и катод. Третий элемент, третий входной контакт и третий выходной контакт также могут быть соответственно сконфигурированы как диод, катод и анод.

    При этом изменение, вызванное падением напряжения из-за температурных характеристик первого элемента или второго элемента, сконфигурированного как диод, может быть нейтрализовано падением напряжения, которое происходит из-за температурных характеристик третьего элемента, сконфигурированного как диод. Соответственно, токи можно точно определять без влияния температурных характеристик элементов.

    Может быть предусмотрена первая схема деления напряжения, которая делит первое напряжение, приложенное первым датчиком, и вторая схема деления напряжения, которая делит второе напряжение, приложенное вторым датчиком.Напряжение, полученное посредством деления напряжения первой схемы деления напряжения, может быть приложено к первому входному выводу, а напряжение, полученное посредством деления напряжения второй схемы деления напряжения, может быть приложено ко второму входному выводу.

    При этом можно регулировать напряжения, которые должны быть приложены к первому элементу и второму элементу, разделяя их с помощью соответствующей первой схемы деления напряжения и второй схемы деления напряжения. Кроме того, можно регулировать величину тока, который должен обнаруживаться между первым путем проводимости и вторым путем.

    Вариант 1 осуществления

    В дальнейшем будет описан Вариант 1 осуществления настоящего раскрытия.

    Бортовая система питания 100 (далее также именуемая «система 100 »), показанная на фиг. 1 сконфигурирован как система электропитания, которая подает электроэнергию на бортовую нагрузку 13 (далее также именуемую «нагрузка 13 »). Как показано на фиг. 1, система 100 снабжена основным блоком питания 11 , дополнительным блоком питания 12 , нагрузкой 13 , трактом электропитания 14 , устройством питания 10 , блок управления и тому подобное.Главный блок питания 11 является основным источником питания нагрузки 13 . Вспомогательный блок питания 12 представляет собой источник питания, отличный от основного блока питания 11 . Линия электропитания 14, — это путь, по которому электроэнергия подается между основным блоком питания 11 , вспомогательным блоком питания 12 и нагрузкой 13 . Блок питания 10 включает в себя встроенный преобразователь постоянного тока в постоянный 20 (далее также именуемый «преобразователь постоянного тока в постоянный 20 »), схему обнаружения тока 30 и блок управления . 60 .Преобразователь постоянного тока в постоянный ток 20 предусмотрен на линии электропитания 14 . Схема обнаружения тока 30 обнаруживает ток, протекающий через преобразователь постоянного / постоянного тока 20 . Блок управления 60 управляет операциями преобразователя постоянного тока в постоянный ток 20 , схемы обнаружения тока 30 и т.п. В системе 100 , например, если питание от основного блока питания 11 находится в нормальном состоянии, питание подается от основного блока питания 11 на нагрузку 13 и вспомогательное питание блок питания 12 , и если питание от основного блока питания 11 находится в ненормальном состоянии, питание подается от блока вспомогательного питания 12 на нагрузку 13 и основной блок питания 11 .

    Основной блок питания 11 и вспомогательный блок питания 12 сконфигурированы, например, с помощью хорошо известных средств накопления электроэнергии, таких как свинцовая аккумуляторная батарея, литий-ионная батарея, электрический двойник. -слойный конденсатор, литий-ионный конденсатор или другой накопитель электроэнергии. Клеммы со стороны высокого потенциала основного блока питания 11 и вспомогательного блока питания 12 электрически подключены к цепи электропитания 14 и подают выходное напряжение заданного значения (например, 12 В ) к силовому тракту 14 .Клеммы с низким потенциалом основного блока питания 11 и вспомогательного блока питания 12 электрически соединены с заземленной частью, предусмотренной в транспортном средстве. Кроме того, основной блок питания , 11, электрически соединен с не показанным генератором энергии и может заряжаться электроэнергией от этого генератора.

    Нагрузка 13 сконфигурирована как хорошо известный бортовой электрический компонент. Нагрузка 13 является, например, ЭБУ или исполнительным механизмом в системе переключения передач по проводам, ЭБУ или исполнительным механизмом в системе электронного управления тормозом и т.п.Нагрузка 13 работает на основе мощности, подаваемой от основного блока питания 11 в вышеописанном нормальном состоянии, тогда как нагрузка 13 работает на основе мощности, подаваемой от вспомогательного блока питания 12 в указанном выше -описанное ненормальное состояние.

    Преобразователь постоянного тока в постоянный 20 сконфигурирован как хорошо известный преобразователь постоянного тока в постоянный, а преобразователь постоянного тока в постоянный 20 предоставляется, как показано на фиг. 1, в позиции на пути электропитания 14 между основным блоком питания 11 , вспомогательным блоком питания 12 и нагрузкой 13 .Линия электропитания 14, состоит из первой проводящей линии 15 и второй проводящей линии 16 . Один конец первого токопроводящего пути 15 подключен к основному блоку питания 11 , а другой конец первого токопроводящего пути 15 подключен к преобразователю постоянного тока 20 . Один конец второго токопроводящего пути 16 подключен к преобразователю постоянного тока в постоянный ток 20 , а другой конец второго токопроводящего пути 16 подключен к вспомогательному блоку питания 12 .Преобразователь постоянного / постоянного тока 20 сконфигурирован для повышения или понижения напряжения постоянного тока, приложенного к пути проводимости на стороне входа, и вывода результирующего напряжения постоянного тока на путь проводимости на стороне вывода, принимая при этом одно из первых значений проводимости. путь 15 и второй путь проводимости 16 как путь проводимости на входной стороне, а другой — как путь проводимости на выходной стороне.

    Как показано на фиг. 1, схема 30 обнаружения тока предусмотрена на линии электропитания 14 и функционирует для обнаружения тока, протекающего через преобразователь постоянного / постоянного тока 20 .Как показано на фиг. 2, схема обнаружения тока 30 снабжена первым датчиком 31 , вторым датчиком 32 , первым сигнальным трактом L 1 , вторым сигнальным трактом L 2 , первым выходным блоком 40 , второй выходной блок 50 , резисторы 33 — 36 , компаратор 37 и т.п.

    Как показано на фиг. 1, первый датчик 31 предусмотрен на первом токопроводящем пути 15 .Первый датчик 31 функционирует для вывода первого напряжения, которое соответствует току, протекающему через первый путь проводимости 15 . Первый датчик , 31, включает в себя, например, резистор и дифференциальный усилитель, и выдает значение, указывающее ток, протекающий через первый путь проводимости 15 (в частности, аналоговое напряжение, которое соответствует значению тока, протекающего через первый путь проводимости 15 ). Падение напряжения, которое возникает на резисторе из-за тока, протекающего через первый токопроводящий путь 15 , усиливается дифференциальным усилителем и выводится как обнаруженное напряжение (аналоговое напряжение), которое соответствует выходному току.

    Как показано на фиг. 2, один конец первого пути сигнала L 1 подключен к первому датчику 31 , а другой конец первого пути сигнала L 1 подключен к базе описанного ниже транзистора 41 . Первое выходное напряжение первого датчика 31 прикладывается к первому сигнальному тракту L 1 .

    Как показано на фиг. 1, второй датчик 32 предусмотрен на втором токопроводящем пути 16 .Второй датчик 32 функционирует для вывода второго напряжения, которое соответствует току, протекающему через второй путь проводимости 16 . Второй датчик 32 включает в себя, например, резистор и дифференциальный усилитель, и выдает значение, указывающее ток, протекающий через второй путь проводимости 16 (в частности, аналоговое напряжение, которое соответствует значению тока, протекающего через второй путь проводимости 16 ).Падение напряжения, которое возникает на резисторе из-за тока, протекающего через второй токопроводящий тракт 16 , усиливается дифференциальным усилителем и выводится как обнаруженное напряжение (аналоговое напряжение), которое соответствует выходному току.

    Как показано на фиг. 2, один конец второго пути сигнала L 2 соединен со вторым датчиком 32 , а другой конец второго пути сигнала L 2 соединен с базой описанного ниже транзистора 42 .Второе выходное напряжение второго датчика 32 выводится на второй путь сигнала L 2 .

    Как показано на фиг. 2, первый блок вывода 40 включает в себя транзистор 41 , транзистор 42 и третий путь сигнала L 3 . Транзистор 41 соответствует примеру первого элемента и сконфигурирован как биполярный транзистор NPN. Транзистор 41 имеет базу, коллектор и эмиттер.База транзистора 41 соответствует примеру первого входного вывода и подключена к другому концу первого пути сигнала L 1 . Коллектор транзистора 41 соединен с источником постоянного напряжения Vcc и коллектором транзистора 42 . Эмиттер транзистора 41 соответствует примеру первого выходного вывода и подключен к одному концу третьего пути сигнала L 3 и эмиттеру транзистора 42 .

    Как показано на фиг. 2, транзистор 42 соответствует примеру второго элемента и сконфигурирован как биполярный транзистор NPN. Транзистор 42 имеет базу, коллектор и эмиттер. База транзистора 42 соответствует примеру второй входной клеммы и подключена к другому концу второго пути прохождения сигнала L 2 . Коллектор транзистора 42 соединен с источником постоянного напряжения Vcc и коллектором транзистора 41 .Эмиттер транзистора 42 соответствует примеру второй выходной клеммы и подключен к одному концу третьего пути сигнала L 3 и эмиттеру транзистора 41 .

    Как показано на фиг. 2, один конец третьего сигнального тракта L 3 соединен с эмиттером транзистора 41 и эмиттером транзистора 42 , а другой конец третьего сигнального тракта L 3 соединен к одному концу резистора 33 .Кроме того, конец пути сигнала, ответвляющийся от третьего пути сигнала L 3 , соединен с базой описанного ниже транзистора 51 .

    Первый блок вывода 40 выполняет функции для подачи на третий путь сигнала L 3 напряжения, которое соответствует выходному сигналу датчика обнаружения, который обнаружил больший ток, из первого датчика 31 а второй датчик 32 . Здесь «датчик обнаружения» относится к датчику, подключенному к пути проводимости цели обнаружения, путь проводимости цели обнаружения является первым каналом проводимости 15 или вторым каналом проводимости 16 , через который протекает больший ток.

    Один конец резистора 33 подключен к третьему сигнальному тракту L 3 , а другой конец резистора 33 электрически соединен с землей.

    Как показано на фиг. 2, второй выходной блок 50 подключен к концу пути сигнала, ответвленного от третьего пути сигнала L 3 . Второй блок вывода 50 включает в себя транзистор 51 и четвертый путь сигнала L 4 .Транзистор 51 соответствует примеру третьего элемента и сконфигурирован как биполярный транзистор PNP. Транзистор 51 имеет базу, коллектор и эмиттер. База транзистора 51 соответствует примеру третьего входного вывода и подключена к концу пути сигнала, ответвленного от третьего пути сигнала L 3 . Коллектор транзистора 51 электрически соединен с массой. Эмиттер транзистора 51 соответствует примеру третьей выходной клеммы и подключен к четвертому сигнальному тракту L 4 .

    Как показано на фиг. 2, один конец четвертого пути сигнала L 4 подключен к эмиттеру транзистора 51 , а другой конец четвертого пути сигнала L 4 подключен к одному концу резистора 34 . Путь прохождения сигнала, ответвляющийся от четвертого пути сигнала L 4 , подключен к входному выводу положительной стороны описанного ниже компаратора 37 .

    Как показано на фиг. 2, один конец резистора 34 подключен к другому концу четвертого пути сигнала L 4 , а другой конец резистора 34 подключен к источнику постоянного напряжения Vcc.

    Компаратор 37 сконфигурирован как известный компаратор. Положительный входной вывод компаратора 37 подключен к другому концу четвертого пути сигнала L 4 . Кроме того, выходное напряжение источника постоянного напряжения Vcc делится резисторами 35 и 36 , и результирующее напряжение вводится на входную клемму отрицательной стороны компаратора 37 . В частности, входной вывод отрицательной стороны компаратора 37 электрически подключен к одному концу резистора 35 , другой конец которого подключен к источнику постоянного напряжения Vcc, и к одному концу резистора 36 , другой конец которого заземлен.Кроме того, выходной терминал компаратора 37 соединен с блоком управления 60 . Компаратор , 37, выдает заранее определенный сигнал высокого уровня, когда напряжение, приложенное к входному контакту положительной стороны, больше, чем напряжение (пороговое значение), приложенное к входному контакту отрицательной стороны. С другой стороны, компаратор 37 выдает заранее определенный сигнал низкого уровня, когда напряжение, приложенное к входному контакту положительной стороны, меньше, чем напряжение (порог), приложенное к входному контакту отрицательной стороны.

    Блок управления 60 является компонентом, который управляет работой схемы обнаружения тока 30 , преобразователя постоянного тока 20 и т.п. Блок управления , 60, сконфигурирован, например, как микрокомпьютер и включает в себя арифметическое устройство, такое как ЦП, память, такую ​​как ПЗУ или ОЗУ, и т.п. Блок управления 60 работает от электроэнергии, подаваемой от основного блока питания 11 или вспомогательного блока питания 12 .Блок управления 60 определяет на основе сигнала, выходящего из схемы обнаружения тока 30 , возникла ли перегрузка по току в первом токопроводящем пути 15 или втором токопроводящем пути 16 из-за замыкания на землю. или тому подобное. В частности, если сигнал высокого уровня выводится из компаратора 37 , блок управления 60 определяет, что перегрузка по току произошла в первом пути проводимости 15 или втором пути передачи 16 .С другой стороны, если сигнал низкого уровня выводится из компаратора 37 , блок управления 60 определяет, что не произошло перегрузки по току в первом пути проводимости 15 и втором канале проводимости 16 . Обратите внимание, что, если определено, что перегрузка по току произошла в первом токопроводящем пути 15 или втором токопроводящем пути 16 , блок управления 60 также может выдать заранее определенное уведомление о неисправности (выполнить управление, чтобы дать голосовое управление уведомление, например).

    Далее описывается операция обнаружения тока, выполняемая схемой обнаружения тока 30 .

    Блок управления 60 управляет преобразователем постоянного / постоянного тока 20 для повышения или понижения напряжения, приложенного к пути проводимости на стороне входа (один из первого пути проводимости 15 и второго пути проводимости 16 ) и вывести результирующее напряжение на путь проводимости на выходной стороне (другой из первого пути проводимости 15 и второго пути проводимости 16 ).Затем первый датчик 31 обнаруживает ток, протекающий через первый путь проводимости 15 , и прикладывает напряжение (первое напряжение), которое соответствует обнаруженному току, к первому пути сигнала L 1 . Точно так же второй датчик 32 обнаруживает ток, протекающий через второй путь проводимости 16 , и подает напряжение (второе напряжение), которое соответствует обнаруженному току, на второй путь сигнала L 2 . Первое напряжение, приложенное к первому сигнальному тракту L 1 , и второе напряжение, приложенное ко второму сигнальному тракту L 2 , вводятся в первый выходной блок 40 .

    Первый блок вывода 40 применяет к третьему сигнальному тракту L 3 напряжение, которое соответствует выходному сигналу датчика обнаружения, который обнаружил больший ток, из первого датчика 31 и второй датчик 32 . Кроме того, первый выходной блок 40 применяет к третьему сигнальному тракту L 3 напряжение, полученное путем отражения падения напряжения на транзисторе 41 или транзисторе 42 , который подключен к датчику обнаружения, в выходное напряжение с датчика обнаружения.Другими словами, большее из первого напряжения и второго напряжения прикладывается к третьему сигнальному тракту L 3 , при этом падение напряжения, которое произошло на транзисторе, к которому оно было приложено, отражается в нем.

    Второй модуль вывода 50 подает на четвертый путь сигнала L 4 напряжение, полученное путем отражения падения напряжения, которое возникает между базой и эмиттером транзистора 51 , в напряжении, приложенном к третий путь прохождения сигнала L 3 .Соответственно, та часть напряжения, приложенная к базе транзистора 51 , которая соответствует падению напряжения на транзисторе 41 или транзисторе 42 , может быть компенсирована падением напряжения на транзисторе 51 . Таким образом, ток, текущий через первый путь проводимости 15 или второй путь проводимости 16 , может быть обнаружен на основе напряжения, приложенного к четвертому сигнальному пути L 4 , без влияния падения напряжения, которое происходит в транзистор 41 или транзистор 42 .

    Напряжение, приложенное к четвертому сигнальному тракту L 4 , прикладывается к положительной входной клемме компаратора 37 . Затем компаратор 37 сравнивает напряжение, приложенное к входной клемме положительной стороны, с напряжением, приложенным к входной клемме отрицательной стороны, и выводит результат сравнения в блок управления 60 . Блок управления 60 определяет на основе результата сравнения, выводимого компаратором 37 , возникло ли перегрузка по току в первом пути проводимости 15 или втором пути проводимости 16 .

    Как описано выше, схема обнаружения тока 30 может обнаруживать токи, текущие в разных направлениях через первый путь проводимости 15 и второй путь проводимости 16 , подключенный к преобразователю постоянного тока 20 , потому что первый датчик 31 и второй датчик 32 соответственно обнаруживают токи, протекающие через первый путь проводимости 15 и второй путь проводимости 16 .В частности, в нормальном состоянии (в котором электроэнергия подается от основного блока питания 11 к нагрузке 13 и вспомогательному блоку питания 12 ) ток, текущий через первый путь проводимости 15 от основного блока питания 11 к преобразователю постоянного / постоянного тока 20 может быть обнаружен первым датчиком 31 , а ток, протекающий по второму токопроводящему пути 16 от преобразователя постоянного / постоянного тока 20 к нагрузке 13 и вспомогательному блоку питания 12 может быть обнаружен вторым датчиком 32 .Соответственно, токи, протекающие от основного блока питания 11 к нагрузке 13 и вспомогательного блока питания 12 , могут быть обнаружены на первом токопроводящем пути 15 и втором токопроводящем пути 16 . С другой стороны, в ненормальном состоянии (в котором электроэнергия подается от вспомогательного блока питания 12 к нагрузке 13 и основному блоку питания 11 ) ток, текущий через первый путь проводимости 15 от преобразователя постоянного / постоянного тока 20 к основному блоку питания 11 обнаруживается первым датчиком 31 , а ток, протекающий по второму токопроводящему пути 16 от вспомогательного блока питания 12 в направлении преобразователя постоянного / постоянного тока 20 может быть обнаружен вторым датчиком 32 .Соответственно, токи, текущие от вспомогательного блока питания 12 к нагрузке 13 и основного блока питания 11 , могут быть обнаружены на первом токопроводящем пути 15 и втором токопроводящем пути 16 . Соответственно, можно уменьшить количество составляющих компонентов по сравнению с конфигурацией, в которой отдельные схемы обнаружения тока предусмотрены для первого пути проводимости 15 и второго пути проводимости 16 .

    Кроме того, схема обнаружения тока 30 сконфигурирована так, чтобы компенсировать часть, которая соответствует падению напряжения, которое происходит на транзисторе 41 или транзисторе 42 , с использованием падения напряжения, которое возникает на транзисторе 51 . Соответственно, например, конфигурируя транзистор 41 и транзистор 42 как дополняющие друг друга, изменение температуры, вызванное падением напряжения, которое происходит на транзисторе 41 или транзисторе 42 , может быть отменено. из-за изменения температуры, вызванного падением напряжения на транзисторе 51 .Соответственно, схема 30 обнаружения тока может точно обнаруживать токи, не подвергаясь влиянию температурных характеристик транзистора 41 или транзистора 42 .

    Ниже будут описаны примеры эффектов данной конфигурации.

    В вышеописанной схеме обнаружения тока 30 первый блок 40 вывода прикладывает к третьему сигнальному тракту L 3 напряжение, которое соответствует выходному сигналу датчика обнаружения, который обнаружил большее ток, выходящий из первого датчика 31 и второго датчика 32 .Соответственно, напряжение, которое соответствует току проводящего пути, по которому протекает больший ток, из первого проводящего пути 15 и второго проводящего пути 16 , подключенного к преобразователю постоянного / постоянного тока 20 , может быть применяется к третьему сигнальному тракту L 3 .

    Кроме того, первый блок вывода 40 подает на третий путь сигнала L 3 напряжение, полученное путем отражения падения напряжения на транзисторе 41 или транзисторе 42 , который подключен к датчику обнаружения. , на выходе напряжения с датчика обнаружения.Кроме того, второй модуль вывода 50 подает на четвертый путь сигнала L 4 напряжение, полученное путем отражения падения напряжения, которое возникает между базой и эмиттером транзистора 51 , в напряжении, приложенном к третий путь прохождения сигнала L 3 . Соответственно, та часть напряжения, приложенная к базе транзистора 51 , которая соответствует падению напряжения на транзисторе 41 или транзисторе 42 , может быть компенсирована падением напряжения на транзисторе 51 .Таким образом, ток, текущий через первый путь проводимости 15 или второй путь проводимости 16 , может быть обнаружен на основе напряжения, приложенного к четвертому сигнальному пути L 4 , без влияния падения напряжения, которое происходит в элемент.

    Эта схема обнаружения тока 30 может обнаруживать токи, текущие в разных направлениях через первый путь проводимости 15 и второй путь проводимости 16 , подключенный к преобразователю постоянного / постоянного тока 20 , потому что первый датчик 31 и второй датчик 32 , соответственно, обнаруживают токи, протекающие через первый путь проводимости 15 и второй путь проводимости 16 .Соответственно, можно уменьшить количество составляющих компонентов по сравнению с конфигурацией, в которой отдельные схемы обнаружения тока 30 предусмотрены для первого пути 15 и второго пути 16 .

    Более того, изменение температуры, вызванное падением напряжения, которое происходит на транзисторе 41 или транзисторе 42 , может быть нейтрализовано изменением температуры, вызванным падением напряжения, которое происходит на транзисторе 51 .Соответственно, ток может быть точно обнаружен без влияния температурных характеристик транзистора 41 или транзистора 42 .

    Вариант 2 осуществления

    В дальнейшем будет описан Вариант 2 Осуществления.

    Система 100 согласно варианту осуществления 2 в основном отличается от системы варианта осуществления 1 конфигурациями первого модуля вывода 240 и второго модуля вывода 250 схемы 30 обнаружения тока.Отметим, что конфигурации, отличные от этих, являются такими же, как конфигурации в Варианте 1 осуществления. Соответственно, в дальнейшем те же ссылочные позиции, что и в Варианте 1 осуществления, даются частям, имеющим те же конфигурации, что и в Варианте 1 осуществления, и их подробные описания опускаются. и Вариант 2 осуществления будет описан с упором на отличия от Варианта 1 осуществления.

    Как показано на Фиг. 3, схема обнаружения тока 30 варианта осуществления 2 снабжена первым датчиком 31 , вторым датчиком 32 , первым сигнальным трактом L 1 , вторым сигнальным трактом L 2 , первым выходом блок 240 , второй блок вывода 250 , резисторы 33 по 36 , компаратор 37 и т.п.Первый выходной блок 240 включает в себя диод 241 , диод 242 и третий путь сигнала L 3 . Диод , 241, соответствует примеру первого элемента и имеет анод и катод. Анод диода , 241, соответствует примеру первой входной клеммы и подключен к другому концу первого сигнального тракта L 1 . Катод диода 241 соответствует примеру первой выходной клеммы и подключен к одному концу третьего сигнального тракта L 3 и катоду диода 242 .

    Как показано на фиг. 3 диод , 242, соответствует примеру второго элемента и имеет анод и катод. Анод диода 242 соответствует примеру второй входной клеммы и подключен к другому концу второго пути прохождения сигнала L 2 . Катод диода 242 соответствует примеру второй выходной клеммы и подключен к одному концу третьего сигнального тракта L 3 и катоду диода 241 .

    Как показано на фиг. 3, один конец третьего сигнального тракта L 3 соединен с катодом диода 241 и катодом диода 242 , а другой конец третьего сигнального тракта L 3 соединен к одному концу резистора 33 . Кроме того, конец пути сигнала, ответвляющийся от третьего пути сигнала L 3 , соединен с катодом описанного ниже диода 251 .

    Как показано на фиг.3, второй выходной блок 250 подключен к концу пути сигнала, ответвленного от третьего пути сигнала L 3 . Второй блок вывода 250 включает в себя диод 251 и четвертый путь сигнала L 4 . Диод 251 соответствует примеру третьего элемента и имеет анод и катод. Катод диода 251 соответствует примеру третьего входного вывода и подключен к концу пути сигнала, ответвленного от третьего пути сигнала L 3 .Анод диода 251 соответствует примеру третьей выходной клеммы и подключен к четвертому сигнальному тракту L 4 .

    Как показано на фиг. 3, один конец четвертого пути сигнала L 4 подключен к аноду диода 251 , а другой конец четвертого пути сигнала L 4 подключен к одному концу резистора 34 . Путь сигнала, ответвляющийся от четвертого пути сигнала L 4 , подключен к блоку управления 60 .

    Блок управления 60 определяет на основе сигнала напряжения, выходящего на четвертый путь сигнала L 4 , возникла ли перегрузка по току в первом пути проводимости 15 или втором пути проводимости 16 из-за к замыканию на землю и т.п. Например, блок управления 60 сравнивает напряжение, приложенное к четвертому пути прохождения сигнала L 4 , с заранее определенным порогом и определяет, что перегрузка по току возникла в первом пути проводимости 15 или втором пути проводимости 16 если напряжение, приложенное к четвертому сигнальному тракту L 4 , больше заданного порога.С другой стороны, блок управления 60 определяет, что не произошло перегрузки по току в первом токопроводящем тракте 15 и втором токопроводящем тракте 16 , если напряжение, приложенное к четвертому пути сигнала L 4 , меньше, чем заданный порог.

    Далее описывается операция обнаружения тока, выполняемая схемой обнаружения тока 30 .

    Подобно варианту осуществления 1, первый блок вывода 240 применяет к третьему сигнальному тракту L 3 напряжение, которое соответствует выходному сигналу датчика обнаружения, который обнаружил больший ток, из первого датчика. 31 и второй датчик 32 .Кроме того, первый выходной блок 240 применяет к третьему сигнальному тракту L 3 напряжение, полученное путем отражения падения напряжения на диоде 241 или диоде 242 , который подключен к датчику обнаружения, в выходное напряжение с датчика обнаружения. Другими словами, большее из первого напряжения и второго напряжения прикладывается к третьему сигнальному тракту L 3 , при этом падение напряжения, возникающее на диоде, к которому оно было приложено, отражается в нем.

    Второй блок вывода 250 подает на четвертый путь сигнала L 4 напряжение, полученное путем отражения падения напряжения, которое возникает между анодом и катодом диода 251 , в напряжении, приложенном к третий путь прохождения сигнала L 3 . Соответственно, та часть напряжения, приложенная к катоду диода 251 , которая соответствует падению напряжения на диоде 241 или диоде 242 , может быть компенсирована падением напряжения на диоде 251 .Следовательно, ток, текущий через первый путь проводимости 15 или второй путь проводимости 16 , может быть обнаружен на основе напряжения, приложенного к четвертому сигнальному пути L 4 , без влияния падения напряжения, которое происходит в диод 241 или диод 242 .

    Напряжение, приложенное к четвертому сигнальному тракту L 4 , вводится в блок управления 60 как сигнал напряжения. Затем блок 60 управления сравнивает напряжение входного сигнала с предварительно определенным порогом и определяет, возникло ли перегрузка по току в первом пути 15 или втором пути 16 .

    Как описано выше, схема обнаружения тока 30 из Варианта 2 осуществления может обнаруживать токи, текущие в разных направлениях через первый путь проводимости 15 и второй путь проводимости 16 , подключенный к преобразователю постоянного / постоянного тока 20 , потому что первый датчик 31 и второй датчик 32 соответственно обнаруживают токи, протекающие через первый путь проводимости 15 и второй путь проводимости 16 .Соответственно, можно уменьшить количество составляющих компонентов по сравнению с конфигурацией, в которой отдельные схемы обнаружения тока предусмотрены для первого пути проводимости 15 и второго пути проводимости 16 .

    Кроме того, схема обнаружения тока 30 может компенсировать ту часть напряжения, приложенного к катоду диода 251 , которая соответствует падению напряжения на диоде 241 или диоде 242 , используя падение напряжения на диоде 251 .Соответственно, ток, текущий через первый путь проводимости 15 или второй путь проводимости 16 , может быть обнаружен на основе напряжения, приложенного к четвертому сигнальному пути L 4 , без влияния падения напряжения, которое происходит в элемент.

    Кроме того, схема определения тока 30 может компенсировать изменение температуры, вызванное падением напряжения, которое происходит на диоде 241 или диоде 242 , используя изменение температуры, вызванное падением напряжения, которое происходит на диоде 242 . диод 251 .Соответственно, схема 30 обнаружения тока может точно обнаруживать токи, не подвергаясь влиянию температурных характеристик диода 241 или диода 242 .

    Вариант 3 осуществления

    В дальнейшем будет описан Вариант 3 Осуществления.

    Система 100 согласно варианту осуществления 3 в основном отличается от системы согласно варианту осуществления 1 тем, что первая схема деления напряжения 311 предусмотрена между первым датчиком 31 и первым сигнальным трактом L 1 , и Вторая схема деления напряжения 321 предусмотрена между вторым датчиком 32 и вторым сигнальным трактом L 2 .Отметим, что конфигурации, отличные от этих, являются такими же, как конфигурации в Варианте 1 осуществления. Соответственно, в дальнейшем те же ссылочные позиции, что и в Варианте 1 осуществления, даются частям, имеющим те же конфигурации, что и в Варианте 1 осуществления, и их подробные описания опускаются. и Вариант 3 осуществления будет описан с упором на отличия от Варианта 1 осуществления.

    Как показано на Фиг. 4, схема обнаружения тока 30 Варианта 3 снабжена первым датчиком 31 , вторым датчиком 32 , первой схемой деления напряжения 311 , второй схемой деления напряжения 321 , первый путь сигнала L 1 , второй путь сигнала L 2 , первый выходной блок 40 , второй выходной блок 50 , резисторы 33 до 36 , компаратор 37 и подобное, аналогичное, похожее.Первая схема деления напряжения 311 включает в себя резистор 312 и резистор 313 . Один конец резистора 312 подключен к первому датчику 31 , а другой конец резистора 312 подключен к одному концу первого пути сигнала L 1 и одному концу резистора . 313 . Один конец резистора 313 соединен с другим концом резистора 312 , а один конец первого сигнального тракта L 1 , а другой конец резистора 313 электрически соединен с землей. .Первая схема 311 деления напряжения функционирует для деления первого напряжения, подаваемого первым датчиком 31 , и подачи разделенного напряжения на первый путь сигнала L 1 . Первое напряжение, разделенное первой схемой 311 деления напряжения, подается на базу транзистора 41 .

    Вторая схема деления напряжения 321 включает в себя резистор 322 и резистор 323 . Один конец резистора 322 подключен ко второму датчику 32 , а другой конец резистора 322 подключен к одному концу второго сигнального тракта L 2 и одному концу резистора . 323 .Один конец резистора 323 подключен к другому концу резистора 322 , а один конец второго сигнального тракта L 2 , а другой конец резистора 323 электрически соединен с землей. Вторая схема 321 деления напряжения функционирует для деления второго напряжения, приложенного вторым датчиком 32 , и подачи разделенного напряжения на второй путь сигнала L 2 . Второе напряжение, разделенное второй схемой деления напряжения , 321, , подается на базу транзистора 42 .

    В соответствии с конфигурацией схемы обнаружения тока 30 из Варианта 3, напряжения, подаваемые на транзистор 41 и транзистор 42 , могут регулироваться путем соответствующего разделения первой схемой деления напряжения 311 и вторая схема деления напряжения 321 . Следовательно, можно уменьшить напряжения, подаваемые на третий путь сигнала L 3 и четвертый путь сигнала L 4 , до желаемых величин напряжений.Следовательно, заранее определенный порог, с которым компаратор , 37, сравнивает напряжение, приложенное к четвертому сигнальному тракту L 4 , может быть уменьшено до желаемой величины. Кроме того, используя конфигурацию, в которой первая схема 311 деления напряжения и вторая схема 321 деления напряжения выполняют деление напряжения с различными отношениями деления напряжения, можно регулировать степени величин обнаруженных токов между первый путь проводимости и второй путь проводимости.

    В другом аспекте, как показано на фиг. 7 первым элементом является диод 241 , вторым элементом является диод 242 , а третьим элементом является диод 251 , каждый из которых имеет входной контакт и выходной контакт, который является анодом и катодом соответствующих диодов 241 . , 242 , 251 . Первая схема деления напряжения , 311, сконфигурирована для деления первого напряжения, подаваемого первым датчиком 31 . Вторая схема деления напряжения , 321, сконфигурирована для деления второго напряжения, подаваемого вторым датчиком 32 , при этом напряжение, полученное путем деления первой схемы деления напряжения , 311, , прикладывается к первой входной клемме диод 241 , и напряжение, полученное путем деления второй схемы деления напряжения 321 , подается на второй входной контакт диода 251 .

    Другие варианты осуществления

    Настоящее раскрытие не ограничивается описанными выше вариантами осуществления, объясненными со ссылкой на приведенное выше описание и чертежи, и технический объем настоящего раскрытия также включает, например, следующие варианты осуществления.

    В вариантах осуществления с 1 по 3 также возможна конфигурация, в которой в схеме обнаружения тока 30 цепь постоянного тока подключена к первому сигнальному тракту L 1 , так что постоянный ток будет течь через первый путь сигнала L 1 , когда перегрузка по току возникает в первом пути проводимости 15 или втором пути проводимости 16 .С помощью этой меры напряжение, подаваемое на четвертый путь прохождения сигнала L 4 , может быть стабилизировано, что позволяет точно определять ток.

    Варианты осуществления 1 и 3 используют конфигурацию, в которой напряжение, приложенное к четвертому пути сигнала L 4 , сравнивается и определяется компаратором 37 , но также может использовать конфигурацию, в которой, аналогично варианту 2 осуществления, сравнение и определение выполняется блоком управления 60 , а не компаратором 37 .Кроме того, вариант 2 осуществления может также использовать, аналогично вариантам 1 и 3 осуществления, конфигурацию, в которой напряжение, приложенное к четвертому сигнальному тракту L 4 , сравнивается и определяется компаратором 37 .

    В вариантах осуществления с 1 по 3 блок управления 60 в основном сконфигурирован микрокомпьютером, но также может быть реализован с помощью множества аппаратных схем, отличных от микрокомпьютера.

    Защитный переключатель USB-порта

    Type-C

    % PDF-1.4 % 1 0 obj > эндобдж 6 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > поток application / pdf

  • FSUSB242 — Защитный переключатель USB-порта Type-C
  • ON Semiconductor
    • 2020-05-12T11: 09: 23-07: 00BroadVision, Inc.2020-09-16T09: 20: 10 + 02: 002020-09-16T09: 20: 10 + 02: 00Acrobat Distiller 20.0 (Windows) uuid: 0c42b1fe-35d0-4490-8ea4-8be00fae0e11uuid: 77811fa6-87d0-4938-b73a- 96a8bb48b8a6 конечный поток эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > поток HVRH} W] s ܨ] !! mZpʶa ~ {f $ Y6 (d {N> =? «HK! F3EDoqBck!} Rxx» — # h’A / a.рв! ‘* # ʲE Թ wh ֔ P $$ x (ʠg2: 0LI & EC? [

    g8?

    Характеристики диода 226 Аналоги.

    Выбрать подходящий полупроводник для того или иного механизма иногда бывает очень сложно. Чтобы лучше ориентироваться в названиях диодов и легче их запоминать, необходимо знать, что любое название составное и состоит из 4 частей.

    Первая часть — это число или буква, обозначающая материал, использованный при производстве:

    1 (г) — Связи с включениями Германии.

    2 (к) — соединения с включениями кремния.

    3 (а) — арсенид галлия, а также другие соединения с включениями галлия.

    Вторая часть указывает на принадлежность устройства к подклассу:

    D — диоды;

    А — сверхвысокочастотные диоды;

    А — диоды туннельные и облицовочные.

    Третья часть — это число, которое демонстрирует дизайн и качество дизайна.

    Четвертая часть — это номер модели.

    Конечно, эти расшифровки актуальны только в плане продуктов. Отечественный производитель Однако общий смысл построения названий диодов в зарубежной практике может быть аналогичным.

    Диод N4007.

    Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.

    Очень часто используется для формирования блока питания (в составе выпрямителя, в состав которого входят 4 диода). Как и другие модели, он предназначен для преобразования характера напряжения (было переменное, становилось постоянным).Диоды такого образца производятся в основном на Тайване компаниями Diodes и Rectron Semicondactor. В других странах производители тоже есть, но объем поставок небольшой.

    Широко применяется в телефонах, смартфонах, планшетных компьютерах.

    Для самых недорогих маломощных (до 1 Вт) устройств достаточно одного такого диода (вместо 4-х мостового). Для удобства навигации при установке на покрытии выделено кольцо, обозначающее расположение вывода катода.

    Выходной длины с каждой стороны диода достаточно как для горизонтального, так и для вертикального монтажа. Имеет невысокую стоимость. Практически все полупроводники серии 1N4001 — 1N4007 можно при необходимости заменить на 1N4007. Majets применяется в радиоаппаратуре вместо варикапа.

    — 1000 Б.

    Постоянный ток (МАКС. ) — 1 А (при 75 ° С)

    Постоянное напряжение (макс.) — 1.1 Б.

    Рабочая температура — -65 … + 175 ° С

    Масса — 0,33 г

    Аналоги

    • Русский:
    • Кд243ж;
    • CD258D.
    • Иностранный:
    • HEPR0056RT;
    • ByW43;
    • 1N2070, 1N3549;
    • BY156, BYW27.

    Диод D242.

    Диффузионный полупроводник. Изготовлен из силикона и «упакован» в металлический корпус.Выводы жесткие. На поверхности указывается тип и цоколь (отображение взаимозаменяемости электродов и выводов). D242 относится к числу выпрямительных диодов средней грузоподъемности, то есть предназначен для выпрямления тока с 300мА до 10а. Используется в различных сферах радиоэлектронной промышленности.

    Постоянное обратное напряжение (макс.) — 100 Б.

    Постоянный постоянный ток (макс.) — 10 А.

    Постоянное напряжение (MID.) — 1,25 Б.

    Рабочая температура — -65 … + 130 ° С

    Обратный ток (MID.) — не более 3 м

    Граничная частота — 1 кГц

    Масса (со всем дополнительным) — 18 г

    Масса (только диод) — 12 г

    Модификации: D242a, d242b

    Аналоги: Д243, Д245, Д246

    Диод D226.

    Диод малой мощности. Вся серия (D226, D226A — D226E) — это кремниевые приборы в стеклянном и металлическом корпусе. У них гибкие выводы, а на корпусе есть подвал. Соборный выход (1мм) чуть толще, вывод для анода (0,8 мм). Его можно использовать для понижения напряжения в лампах накаливания. Кодировку можно заменить d (сплавы) на MD (диффузия).

    Напряжение обратного импульса (МАКС.) — 400 Б.

    Постоянный ток (макс.) — 300 MA

    Постоянное напряжение (макс.) — 1 Б.

    Обратный ток — 100 мКа.

    Рабочая частота (макс.) — 1 кГц

    Рабочая температура (макс.) — 80 ° С

    Корпус: D 7

    Аналоги: любые модели из родной серии.

    Диод КД202В.

    Другая кодировка — 2D202B.Относится к диодам средней мощности. Он используется для преобразования тока из переменного в постоянный с частотой не более 5 кГц. Стоит он довольно недорого, однако, чтобы не повредить новый полупроводник при установке радиатора или шасси, необходимо держать его ключом в основании. Запрещается превышать предписанное усилие затяжки (1,47 Н * м). Кроме того, запрещается проводить воздействие более 0,98 Н относительно изолированного вывода, это может вызвать разрушение и пробой защитной оболочки из стекла.

    Содержит золото — 0,00053 грамма.

    Допустимое обратное напряжение (МАКС.) — 70 Б.

    Импульсное напряжение (МАКС.) — 100 Б.

    Обратный ток — 5 А.

    Импульсный ток — 9 А.

    Падение напряжения (макс.) — 0,9 В (при постоянном токе 5 А и при Т -60 … + 75 ° С)

    Диод рабочей частоты (макс.) — 1,2 кГц

    t ° корпус диода -75 ° С

    Масса — 4,62 г

    Аналоги: 1N4724.
    Это основные данные по моделям кремниевых диодов. Они помогут подобрать необходимое устройство или подберут подходящий аналог.

    Пишите комментарии, дополнения к статье, может я что то упустил. Посмотрите, буду рад, если вы найдете на моем что-нибудь более полезное.

    Особенности конструкции. Вертолет Ка-226 выполнен по соосной схеме с двумя трехлопастными винтами. Планер выполнен в основном из алюминиевых сплавов с использованием ячеистых панелей км. К центральному силовому отсеку фюзеляжа прикреплены две хвостовые балки наподобие балок Ка-26, но не из алюминиевых сплавов, а из углеродного волокна.
    Несущая система включает два расположенных соосно трехлопастных воздушных винта. Лопасти винтов с двухконтурным лонжероном и электротермической системой антиобледенения полностью выполнены из полимерных композиционных материалов и имеют полужесткое торсионное крепление к гильзе.
    Особенностью компоновки вертолета является модульность его конструкции, обеспечивающая быстрое переоснащение машины для решения конкретных задач. Замена модулей осуществляется в аэродромных условиях и занимает не более 20-30 минут, при этом эксплуатационная центровка вертолета поддерживается в допустимых пределах.
    Пассажирский модуль предназначен для перевозки шести человек с повышенным уровнем комфорта или восьми — с более плотным размещением. Транспортный модуль обеспечивает транспортировку до 1500 кг груза на внешней подвеске.Аварийно-спасательный модуль оборудован прожектором и станцией зондирования, а также санитарно-бытовыми участками, местами для сопровождающего медперсонала и специальным медицинским оборудованием. Также существует вариант «Кран», при котором на вертолет-носитель устанавливается система внешнего подвешивания груза, позволяющая транспортировать по воздуху крупногабаритные объекты и проводить монтажные работы.
    По сравнению с вертолетами КА-26 и КА-126 съемные модули, используемые на Ка-226, имеют увеличенные габариты и более совершенную конструкцию.
    Шасси четырехтактное. Все опоры оснащены масло-пневматической амортизацией. Колеса задних опор имеют тормоз с пневмоприводом. Кабина экипажа оборудована системой вентиляции и обогрева, что обеспечивает комфортные условия работы. Обычный экипаж вертолета — один пилот, но рабочее место предусмотрено для второго пилота.
    Малые габариты позволяют перевозить Ка-226 на большие расстояния автомобильным и железнодорожным транспортом, а также на военно-транспортном самолете типа Ил-76.
    Назначенный ресурс вертолета 18000 часов.

    POWER POINT Размещен над центральным силовым отсеком. На первый опытный вертолет установили два турбированных двигателя Allyison 250-C20V мощностью 425 л.с. В дальнейшем на другие опытные и серийные машины будут устанавливаться двигатели Allyison 250-C20R / 2 (SR) повышенной мощности. Перед двигателем установлен пятиступенчатый редуктор БП-126. Емкость внутренних топливных баков — 770 литров. (В фюзеляже размещены четыре мягких топливных бака).По бокам фюзеляжа возможна подвеска двух металлических баков емкостью 160 л.

    Боковые системы и оборудование . Вертолет оснащен отечественным пилотажно-навигационным оборудованием и средствами связи. В экспортном варианте может комплектоваться оборудованием зарубежных фирм, совместимым как с российскими, так и с зарубежными аэродромными радионавигационными комплексами. Имеется лазерное противоугонное устройство LCR-92, автоматический радиокомпас, барометрический высотомер, радиохудожник малых высот.Пилотирование осуществляется с помощью электронной системы индикации SEI-226, дублирующего аэродрома, указателя скорости и вариометра. Предусмотрена возможность пилотирования вертолета в сложных метеоусловиях.
    Аварийно-спасательный вариант вертолета, оптимизированный под требования МЧС, включает в себя электрическую проводку грузоподъемностью 300 кг, расположенную с правой стороны, контейнер со спасательным оборудованием, громкоговорящую установку и прожектор. В грузовой кабине могут перевозиться девять спасателей.
    В санитарном варианте КА-226 может быть оборудован аппаратом искусственной вентиляции легких, дефибриллятором, электрокардиографом, электрокардиограммой, портативным монитором, пульсоксиметром и другим специальным оборудованием. Он может взять на борт двух раненых на своем участке, а также двух сопровождающих его медработников.
    Для решения специальных задач вертолет также может быть оснащен гиростабилизированным тепловизором, БРЛС и другими системами.

    Фирма «Камов» 2 x 3. Длина 2,35 ширина 1,54. высота 1,4. 3400 1950 внутри грузовой кабины 100 на внешней подвеске 1300 взлетная (5 мин.) 2 x 450 (2 x 331) крейсерская 2 x 380 взлетный (5 мин.) 0,272 крейсерский 0,282. Максимальная 220. крейсерская 4,5 5000 В зоне влияния Земли 2600 вне зоны влияния Земли 2000 6200
    Описание
    Разработчик
    Первый рейс 4 сентября 1997 г.
    Обозначение
    Тип А Многоцелевой вертолет.
    Экипаж, чел 1
    Количество пассажиров, человек 9
    Геометрические и массовые характеристики
    Длина (без несущего винта), м 8,1
    Высота, м. 4,15
    Ширина (без несущего винта), м 3,25
    Диаметр несущего винта, м 13
    Количество лезвий
    Габариты грузовой кабины, м
    Масса пробегная максимальная, кг
    Масса пустого вертолета, кг
    Максимальный вес груза, кг
    нормальный 50
    максимум 80
    Блок питания
    Количество двигателей 2
    Двигатель GTD АЛИССОН 250-C20R / 2 (SR)
    Мощность двигателя, л.с. (кВт)
    Удельный расход топлива, кг / л.с.
    Данные полета
    Скорость полета, км / ч
    197
    Максимальная дальность (СУО, H = 500 м, запас топлива на 30 мин), км 600
    Продолжительность полета, ч
    Практический потолок, м
    Статический потолок, м
    Динамический потолок, м

    Первый массовый вертолет разработки Камовского ОКБ поднялся в небо в апреле 1953 года, но славная история легендарного самолета под маркой «Ка» началась намного раньше.

    Красный инженер

    Николай Ильич Камов, получив прекрасное техническое образование В коммерческом училище (окончил с золотой медалью) и на механическом факультете Томского технологического института, приобрел практические навыки на концессионном заводе Юнкерс (Москва) и центральные авиационные мастерские «Конолет». Страстно увлеченные авиастроением 25-летнюю молодежь заметили и пригласили в свое опытное конструкторское бюро по расчетным гидравлическим параметрам Д.П. Григоровича.Именно здесь Камов всерьез заинтересовался автожирами — подвижными машинами. А к 1929 году первая советская машина этого типа была разработана совместно с Н. Скргесом, «Красный инженер» (Cascr-1).

    В начале 30-х годов прошлого века Николая Ильича возглавил один из конструкторских коллективов ЦАГИ (Центральный аэрогидродинамический институт). По заказу ВВС молодой республики под руководством и при непосредственном участии Камова был разработан двухместный автожир А-7.Эти самолеты не только использовались в целях военной разведки, но и активно использовались в народном хозяйстве. С 1940 года Камов возглавил первое в СССР конструкторское бюро вертолетостроения, которому спустя несколько десятилетий было присвоено его имя.

    От «курицы» до «люциона»

    Все варочные панели ОКБ «Камов» отличаются минимальным уровнем вибрации и отличными пилотажными качествами. Еще на заре отечественного вертолетостроения Николай Ильич критически относился к одновременной и продольной двухвинтовой конструкции вертолетов, отдавая предпочтение машинам с соосным расположением несущих лопастей.Среди неоспоримых достоинств такой схемы он выделил:

    • аэродинамическую симметрию;
    • независимость каналов управления;
    • отличная устойчивость на всех беговых и курсовых режимах;
    • сравнительная простота и доступность методики обучения пилотированию.

    Вертолетные художники «Камов» фактически доказали миру надежность и качество всех серийников от первого Ка-15 («Цыпленок» по классификации НАТО) до современных Ка-62 («Каланта») и Ка-226Т. («хулиган») не уступает зарубежным аналогам.Этим самолетам принадлежит более двадцати мировых рекордов. Впервые в истории отечественной гражданской авиации в 1994 году российская углеперерабатывающая машина КА-32 получила сертификат признательности в соответствии с нормами Авиационных правил США.

    Без преувеличения можно сказать, что фирма «Камов» оказывает существенное влияние на формирование мировых тенденций развития гражданской, специальной и военной вертолетной техники.

    Вертолет Ка-226т.История создания

    Согласно исследованиям маркетологов, более 80% авиаперевозок грузопассажирскими вертолетами внутри страны выполняется легковыми машинами. В конце прошлого века дефицит в этом сегменте составлял более 600 единиц. В связи с этим специалисты компании «Камов» приступили к разработке нового вертолета, сочетающего в своей конструкции лучшие элементы предыдущих моделей Ка-26 и Ка-126. Но, в отличие от них, оснащен двумя силовыми установками, обеспечивающими необходимый уровень безопасности.

    Первые летные испытания нового вертолета Ка-226 прошли в сентябре 1994 года. Серийное производство этой модели налажено на Кумертауском авиационном производственном предприятии (Башкортостан) и НПО «Стрела» (Оренбург). В результате дальнейшей оптимизации и модернизации изделия была создана модификация КА-226Т. В 2015 году новая модель прошла обязательную сертификацию и запущена в серийное производство. Среди основных заказчиков вертолета Ка-226т силовые ведомства и госструктуры: МЧС, Администрация столицы, РАО ЕЭС, Газпром.Серьезный интерес проявляют Государственный таможенный комитет, Федеральная пограничная служба и другие подразделения.

    Конструктивные особенности

    Спецификации на Ка-226т, которые представляют заказчики, должны обеспечивать выполнение любой специализированной работы в труднодоступном высокогорье, в жарком и влажном климате, над поверхностью моря без значительного снижения по летным и экономическим показателям.

    Основное отличие от базовой модификации — в силовых установках. Вместо газотурбинных двигателей Allison 250 (Rolls-Royce) на Ка-226Т устанавливались более мощные ГТД Arrius 2G1 с электронной системой управления французской компании Turbomeca, что положительно сказалось на взлетной массе и грузоподъемности самолета. вертолет.Практический потолок удалось увеличить до 7,5 км, а скорость — до 250 км / ч. Максимальный взлетный вес машины — 3,6 тонны, максимальная полезная нагрузка — 1,45 тонны. Следует отметить, что проект замены активно разрабатывается. электростанции русские. В Санкт-Петербурге на ООО «ОДК-Климов» проходят испытательные испытания отечественного турбоярного двигателя 5-го поколения ВК-800В. Сможет ли он составить конкуренцию в технико-экономическом плане французскому аналогу, покажет время.

    В конструкции транспортной кабины, хвостового обвеса, винтовых лопастей применены новейшие полимерные композиционные материалы (ПКМ или композиты).Фотография многоцелевого вертолета Ка-226т подчеркивает современный дизайн его экстерьера.

    Основные настройки

    Сравнительные характеристики российских вертолетов Ка-226Т и Ка-226 приведены в таблице (по информации холдинга «Вертолеты России»).

    Эксплуатационные и технические характеристики
    Самолет Ка-226.
    Винт ходовой (диаметр, м) 13 13
    Длина (м) 8,1 8,1
    Высота (м) 4185 4185
    Масса взлетная (нормальная, кг) 3100 3200
    Масса взлетная (перегрузка с учетом внешней подвески, кг) 3400 3800
    1200 1500
    Электростанции Allison M-250 Arryus 2G1
    Максимальная мощность (л.П.) 2 * 450 2 * 580
    3,8 2,75
    Скорость (крейсерская / максимальная, км / ч) 195/210 220/250
    Потолок (статический / динамический, км) 2,6 / 4,2 4,1 / 5,7
    Максимальная дальность полета (км) 520 520
    Габариты подвесной кабины (д * ш * к / объем, м 3) 2,35 * 1,54 * 1,4 / 5,4
    Стоимость (млн руб.) 175 245

    Экипаж вертолета 1-2 человека, количество перевезенных пассажиров с соответствующим оборудованием увеличивается до 9.По словам производителей, машина не нуждается в агрессивном хранении. По габаритным характеристикам КА-226Т позволяет успешно эксплуатировать вертолет в условиях плотной городской застройки с площадки ограниченных размеров: фюзеляж и оперение не выступают в зоне, изношенной лопастями носителя. Температурный диапазон машины составляет от -50 ° C до + 55 ° C (при максимальной относительной влажности). На фото вертолет Ка-226т демонстрирует отличные летные качества в сложных условиях высокогорья.

    Системы и оборудование

    Аппаратура и пилотажно-навигационное оборудование самолета подверглись серьезной модернизации. Новейший авиационный комплекс КА-226Т позволяет пилотам в условиях недостаточной и ограниченной видимости определять параметры полета и пространственное положение машины по показаниям бортовых приборов. Большая площадь глазированной капусты гарантирует прекрасный обзор пространства ящика. Место лётчика оборудовано удобной энергопоглощающей конструкцией (производитель — НПО «Звезда».Г.И. Северина (пос. Томилино Московской области), известного своими разработками в области жизнеобеспечения высотных и космических полетов). Расположение приборной панели, рычагов и пультов управления на Ка-226т (фото ниже) отличается продуманной до мелочей эргономикой.

    Единое шасси самолета выполнено четырехсторонним с повышенной энергоемкостью амортизации и гидравлической тормозной системой основного шасси. Лопасти шнеков оснащены электротермическими, а стеклянные кабины — воздушно-термическими системами защиты от обледенения.

    Электроснабжение бортовых потребителей обеспечивается постоянным напряжением 27 В, переменным 200 В, 115 В и 36 В (частота 400 Гц). Во всех каналах управления вертолетом используются модернизированные комбинированные блоки КАУ-165М.

    Целевые модификации

    Основное преимущество, о котором следует упомянуть в описании вертолета КА-226Т, — универсальность и модульность конструкции. В связи с этим продукция ОАО «Камов» имеет очень широкий спектр применения. Одна машина способна решать самые разные задачи.Менее получаса потребуется на переоборудование и подготовку вертолета непосредственно на взлетной площадке к выполнению соответствующей задачи. Для этого достаточно одного модуля, чтобы заменить другой.

    Для подразделений МЧС разработан вертолет аварийно-спасательного типа. На борту смонтирована лебедка грузоподъемностью до 300 кг, с электроприводом. Высокая точность статического зондирования угольной машины обеспечивает безопасный подъем пострадавших от вертолета.Справа от модуля находится вместительный контейнер со спасательными принадлежностями. Машина оборудована громкоговорящей вещательной установкой и вмещает до 9 человек.

    Вертолет имеет два варианта назначения врача: санитарный и эвакуационно-реанимационный. Первый, кроме кислородных баллонов и соответствующего оборудования, способен перевозить на борту двух пострадавших в лежачем положении, а для персонала предусмотрены сиденья с подсказками. Представленный на фото Ка-226т («Летающая реанимация») позволяет двум врачам оказывать необходимую помощь одному пациенту непосредственно во время полета.

    Очень востребованы патрульными и правоохранительными органами государственных и силовых структур, пожарными и пассажирскими модулями. Есть площадка для перевозки негабаритных грузов.

    Специально для нужд Газпрома разработана модификация КА-226ТГ для эксплуатации в районах Крайнего Севера. Также для Управления береговой охраны ФСБ РФ выпущена серия палубных базовых машин кан-226тм (со складывающимися лопастями несущих винтов и дополнительной антикоррозийной обработкой).

    Производство и экспорт

    Выпуск новых камовских катушек было решено наладить на Кумапп в Башкортостане, а с 2015 года здесь налажено серийное производство модели. Специалисты выразили серьезную озабоченность по поводу того, сможет ли продукт составить конкуренцию зарубежным аналогам. Летные испытания Ка-226т в Индии, Иране и Казахстане развеяли все опасения. Подписанное в 2015 году соглашение о сотрудничестве в области вертолетостроения между Индией и Российской Федерацией придало проекту, без преувеличения, стратегическое значение.В рамках документа «Вертолеты России», «Вертолеты России» обязуется организовать поставку угледобывающих машин с литературной буквой «Т» в вооруженные силы нашего южноазиатского партнера с должным сервисом и технической поддержкой. А также наладить совместное производство в Индии.

    Согласно этому проекту, первые 60 вертолетов должны быть собраны в России на авиазаводе в Кумертау и Улан-Удэ, а следующие 140 — на новых производственных площадках Hal в Тумакуру Стоимость возводимого предприятия, способного производить до 35 изделий в год оценивается почти в 40 млрд руб.Первые индийские вертолеты должны сойти с конвейера в Тумакуре в 2018 году.

    Немного минус

    Российскому вертолету Ка-226т, как и любой авиационной технике, присущи достоинства и недостатки конструкции. К существенным минусам можно отнести значительное сопротивление профиля высокой стойки несущих винтов, что отрицательно сказывается на топливной экономичности и уровне вибрации салона при скоростях полета более 160 км / ч.

    Достаточно распространенным явлением является «посадка» стоек основного шасси, так как герметичность амортизаторов оставляет желать лучшего.В систему питания входит большое количество импортных комплектующих, что в нынешнее непростое время может стать настоящей проблемой в случае возникновения неисправностей. Довольно много претензий со стороны операторов было к конструкции главного редуктора БП-226, имеющей крайне низкий ресурс. Впоследствии его заменили на более надежный агрегат БП-226Н.

    Остается надеяться, что руководящий состав ОАО «Камов» и дальше будет оперативно реагировать на уведомления операторов о проблемах и недостатках и своевременно вносить изменения в технологию производства продукции.

    Перспективы и направления развития

    В 2017 году реализован совместный проект компаний «Технодинамика» и «Вертолеты России» по созданию новейшей топливной системы для угольного самолета. Он должен исключать вытекание топлива при авариях. Система была разработана для нескольких конкретных моделей, в том числе для российского вертолета Ка-226Т.

    Генеральный директор холдинга «Вертолеты России», посетив Кумертауское авиационное предприятие, отметил, что отечественное вертолетостроение является безоговорочным мировым лидером по производству соосных укладчиков.По словам Богинского, именно такая схема выглядит наиболее перспективной при создании беспилотных автомобилей.

    Глава ОАО «Камов» в интервью телеканалу «Звезда» поделился своим видением основных тенденций развития вертолетной индустрии. Среди основных направлений он назвал увеличение скорости работы углеперерабатывающих машин (минимум в два раза), совершенствование оборудования для более полной автоматизации всех режимов полета, боевых и специализированных функций вертолета.

    Кремниевые диоды диффузионные. Предназначен для преобразования переменного напряжения частотой до 35 кГц. Выпускается в пластиковом корпусе с гибкими выводами. Сделайте из отрицательного вывода (катода) цветное кольцо: — оранжевое, — красное, — зеленое, — желтое, — белое.

    Масса диода не более 0,5 г

    Электрические параметры
    Предел эксплуатационных данных
    Постоянное (импульсное) обратное напряжение:
    100 г.
    200 Б.
    400 Б.
    600 Б.
    800 Б.
    Постоянный (средний) постоянный ток 1:
    при t = -40 … + 25 ° С 1,7 А.
    при Т = + 70 ° С 1 А.
    при Т = + 85 ° С 0.75 А.
    Импульсный постоянный ток 10 А.
    Одиночный импульс постоянного тока при T и ≤10 мс (время между импульсами не менее 15 минут) и IPR.SR≤IPR. Макс 50 А.
    Температура окружающей среды -40 … + 85 ° С
    1 в диапазоне температур окружающей среды +25 … + 70 ° C и +70 … + 85 ° C. IPR. Макс и IPR. Макс уменьшается линейно.

    Пайка лепестков диодов допускается не ближе 2 мм от корпуса при температуре не выше + 270 ° С в течение 5 с.

    Последовательный (без шунтирования) допускается подключение двух диодов одного типа; В этом случае полное обратное напряжение не должно превышать 2 UOB. Максимум. При последовательном включении большего количества диодов рекомендуется использовать диоды одного типа и шунтировать каждый диодный резистор любым сопротивлением.

    Допускается параллельное включение диодов при условии исключения перегрузок любых параллельных диодов по максимально допустимому постоянному току.

    При работе диодов на емкостную нагрузку величина тока через диод не должна превышать 1,57 МПР.р. Максимум.

    Lab 1 Электрические характеристики кремниевых и стабилитронов …

    Страница 1 из 5 ECET 242 — Электронные схемы Лаборатория 1 Электрические Характеристики из Кремний и стабилитрон Диоды Название: ______________________________ Цель: Лабораторная работа Отчет: Студенты успешно завершают Это лабораторное упражнение позволит решить следующие задачи: 1.Изучите электрические характеристики кремниевых и стабилитронов. 2. Научитесь определять рабочие точки диодов на характеристической кривой ВАХ с помощью линии нагрузки. Для этого эксперимента потребуется неофициальный лабораторный отчет. Предоставьте эти h и собранные данные вместе с текстовыми ответами на все проблемы и вопросы обсуждения. Графики должны быть построены с использованием графических файлов tare, например Micros t Excel или Matlab.Отчеты будут представлены на следующем лабораторном занятии после даты проведения лабораторной работы. Оборудование: Источник переменного тока 1 Вт, резисторы 10 Ом (2) Цифровые мультиметры (DMM) (2) Макетная плата Кремниевый диод 1N4004 Соединительные провода стабилитрон 1N4737A Процедура 1: IV Характеристики из a Кремниевый диод 1. Осмотрите диод 1N4004 и найдите анод и катод.Катод обозначен полярностью серебра b и . Анод соединен с кремнием p-типа, а катод соединен с кремнием n-типа. 2. Подключите два резистора 1 Вт, 10 Ом параллельно на макетной плате, чтобы получился один резистор 2 Вт, 5 Ом. Для этого эксперимента необходима дополнительная мощность комбинированных резисторов. Соедините параллельную комбинацию резисторов последовательно с диодом 1N4004 и цифровым мультиметром.Настройте цифровой мультиметр на измерение токов of до 500 мА. Обратите внимание, что некоторые из цифровых мультиметров имеют вход 10 А для токов, превышающих 100 мА. Обязательно используйте вход 10 А, если используемый вами цифровой мультиметр имеет эту функцию. 3. Включите источник питания на f, подключите комбинированный резистор 5 Ом, диод 1N4004, и амперметр последовательно с источником питания. Подключите схему так, чтобы диод был смещен в прямом направлении, анод был направлен к положительной клемме питания , а катод — к отрицательной клемме питания.4. Поверните ручку напряжения блока питания против часовой стрелки до минимального значения. Включите блок питания. Подключите второй цифровой мультиметр для измерения напряжения на диоде. Увеличивайте напряжение источника питания медленно, чтобы получить ток диода около 500 мА. В целях вашей безопасности и для защиты испытательного оборудования не превышайте ток 500 мА. В таблице 1 запишите напряжение на диоде при этом токе.Уменьшайте напряжение питания до тех пор, пока ток диода не станет 300 мА. Запишите напряжение диода при этом токе в таблице 1. Повторите этот процесс для диодных токов 200 мА, 100 мА, 50 мА, 20 мА, 10 мА, 5 мА, 2 мА и < / сильный> 1 мА. Продолжайте уменьшать напряжение питания так, чтобы напряжение на диодах составляло 0,5 В, 0,25 В и 0,1 В. Также запишите токи диодов при этих напряжениях в таблице 1.

    Производство КМОП-совместимых диодов на задней стороне линии с осаждением чистого бора до 50 ° C — Исследовательская информация Университета Твенте

    @inproceedings {c01a23eeea594effae0bab8419aca15c,

    title = «КМОП на задней стороне линии изготовление совместимых диодов с осаждением чистого бора до 50 ° C «,

    аннотация =» Осаждение чистого бора на кремнии для образования p + n-подобных переходов было изучено при температурах осаждения до 50 ° C.Обычно используемый метод химического осаждения из газовой фазы сравнивался с молекулярно-лучевой эпитаксией в отношении электрических характеристик и плотности слоя бора, что оценивалось с помощью испытаний травлением, эллипсометрии и атомно-силовой микроскопии. С электрической точки зрения важными параметрами являются инжекция электронов неосновных носителей заряда в область p-типа и сопротивление слоя вдоль границы раздела бор-кремний, которые, по-видимому, не зависят от метода осаждения при температурах до 300 ° C. Только с помощью молекулярно-лучевой эпитаксии нам удалось получить существенные слои для более низких температур до 50 ° C.Кроме того, при этой очень низкой температуре формировались p + n-подобные диоды, но подавление инжекции электронов было менее эффективным, чем при более высоких температурах. На основе моделирования, предполагающего, что привлекательное электрическое поведение обусловлено монослоем фиксированного отрицательного заряда на границе раздела, концентрация дырок, необходимая для объяснения ВАХ, оценивается в 1,4 × 1011 см-2 для осаждения при 50 ° C и 1,1 × 1013 см-2 для 400 ° C. «,

    ключевые слова =» химическое осаждение из паровой фазы (CVD), инжекция электронов, фиксированный интерфейсный заряд, молекулярно-лучевая эпитаксия (MBE), чистая сурьма, чистый бор, кремниевые диоды, сверхмелкие переходы «,

    author =» Тихомир Кне {\ vz} evi {\ ‘c} и Томислав Сулигой, и Синю Лю и Нанвер, {Лис К.} и Ахмед Эльсайед и Дик, {Ян Ф.} и Йорг Шульце «,

    год =» 2019 «,

    месяц = ​​сен,

    день =» 1 «,

    doi =» 10.1109 / ESSDERC.2019.80 » ,

    language = «English»,

    series = «European Solid-State Device Research Conference»,

    publisher = «IEEE»,

    pages = «242—245»,

    booktitle = «ESSDERC 2019 — 49-я Европейская конференция по исследованиям твердотельных устройств (ESSDERC) «,

    address =» United States «,

    note =» 49-я Европейская конференция по исследованиям твердотельных устройств, ESSDERC 2019, ESSDERC 2019; Дата конференции: с 23.09.2019 по 26.09.2019 «,

    url =» https: // esscirc-essderc2019.org / «,

    }

    Представление» DergiPark

    Электрические характеристики полупроводникового диода Шоттки Au / n-Ge с органической (рубреновой) границей раздела систематически проводились в широком диапазоне температур. На этапе изготовления образцов, во-первых, омический контакт In был выполнен на одной поверхности пластины n-Ge, выращенной в направлении (100). Позже другая поверхность пластины была покрыта рубреном методом центрифугирования, а затем на ней был сформирован контакт Шоттки. органический материал методом термического испарения.Вольт-амперные характеристики подготовленного диода Шоттки были измерены в диапазоне температур 150-300 К, и было обнаружено, что диод имеет довольно хорошие характеристики выпрямления при всех температурах. Используя ВАХ, были рассчитаны идеальный фактор, высота барьера и некоторые другие параметры диода для всех температур. Эти параметры также были рассчитаны с помощью метода Cheung-Cheung. Модель Вернера и Гюттлера использовалась для анализа температурной зависимости высоты барьера и фактора идеальности при низких температурах.Стандартное отклонение высоты барьера с нулевым смещением было рассчитано как 120 мВ, а коэффициенты напряжения высоты барьера были определены как 2 = 0,184 и 3 = 0,232 мВ. При высоких температурах высота барьера нулевого смещения уменьшается с повышением температуры из-за температурной зависимости ширины запрещенной зоны полупроводника. На графике Ричардсона наблюдалась нелинейность из-за температурной зависимости высоты барьера нулевого смещения. Постоянная Ричардсона определялась разными методами.Из вольт-амперных анализов выявлено аномальное уменьшение видимой высоты барьера и увеличение коэффициента идеальности при низких температурах. Установлено, что эти аномалии возникают из-за неоднородностей высоты барьера, преобладающих на границе раздела органических соединений и полупроводников. В результате однородности в диоде с барьером Шоттки Au / рубрен / n-Ge можно успешно охарактеризовать гауссовым распределением.

    Электрические характеристики полупроводникового диода Шоттки Au / n-Ge с органической границей раздела (рубрен) систематически проводились в широком диапазоне температур.На этапе изготовления образца сначала был выполнен омический контакт In на одной поверхности пластины n-Ge, выращенной в направлении (100). Позже другая поверхность пластины была покрыта рубреном методом центрифугирования, а затем на органическом материале методом термического напыления был создан контакт Шоттки. Вольт-амперные характеристики подготовленного диода Шоттки были измерены в диапазоне температур 150-300 К, и было обнаружено, что диод имеет довольно хорошие характеристики выпрямления при всех температурах.Используя ВАХ, были рассчитаны идеальный фактор, высота барьера и некоторые другие параметры диода для всех температур. Эти параметры также были рассчитаны с помощью метода Cheung-Cheung. Модель Вернера и Гюттлера использовалась для анализа температурной зависимости высоты барьера и фактора идеальности при низких температурах. Стандартное отклонение высоты барьера с нулевым смещением было рассчитано как 120 мВ, а коэффициенты напряжения высоты барьера были определены как 2 = 0.

    Похожие записи

    21.11.2024 0

    Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

    19.11.2024 0

    Новорожденный какает слизью: причины появления слизи в кале грудничка

    19.11.2024 0

    Гемангиома у новорожденных: причины, виды, лечение и профилактика

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
