Что такое диод Шоттки 1N5822. Какие у него основные характеристики. Где применяется диод 1N5822. Как правильно использовать диод Шоттки 1N5822 в электронных схемах. На что обратить внимание при выборе диода 1N5822.
Что представляет собой диод Шоттки 1N5822
Диод Шоттки 1N5822 — это полупроводниковый выпрямительный диод с низким падением напряжения в прямом направлении и высокой скоростью переключения. Он относится к семейству диодов Шоттки, которые отличаются от обычных p-n диодов использованием перехода металл-полупроводник вместо p-n перехода.
Основные характеристики диода 1N5822:
- Максимальное обратное напряжение: 40 В
- Максимальный прямой ток: 3 А
- Прямое падение напряжения: 0,525 В (при токе 3 А)
- Максимальный импульсный ток: 80 А
- Корпус: DO-201AD
Благодаря низкому прямому падению напряжения и высокой скорости переключения, диод 1N5822 широко применяется в импульсных источниках питания, преобразователях напряжения и других высокочастотных схемах.
Преимущества диода Шоттки 1N5822 перед обычными диодами
Диод Шоттки 1N5822 имеет ряд преимуществ по сравнению с обычными кремниевыми диодами:
- Низкое прямое падение напряжения (0,525 В против 0,7-1,0 В у обычных диодов). Это снижает потери мощности и повышает КПД схем.
- Высокая скорость переключения. Диод 1N5822 может работать на частотах до нескольких мегагерц.
- Малое время обратного восстановления. Это позволяет использовать диод в высокочастотных схемах.
- Низкий обратный ток утечки при высоких температурах.
- Высокая надежность и длительный срок службы.
Эти преимущества делают диод 1N5822 отличным выбором для многих современных электронных устройств, требующих высокой эффективности и быстродействия.
Области применения диода Шоттки 1N5822
Благодаря своим характеристикам, диод 1N5822 находит широкое применение в различных электронных устройствах и схемах:
- Импульсные источники питания
- DC-DC преобразователи напряжения
- Выпрямители в зарядных устройствах
- Схемы защиты от обратной полярности
- ВЧ детекторы и смесители
- Быстродействующие логические схемы
- Схемы с индуктивной нагрузкой
Рассмотрим подробнее некоторые из этих применений.
Использование в импульсных источниках питания
В импульсных источниках питания диод 1N5822 часто используется в качестве выпрямителя. Его низкое прямое падение напряжения снижает потери мощности, а высокая скорость переключения позволяет работать на высоких частотах, что уменьшает габариты трансформатора и фильтрующих элементов.
Применение в DC-DC преобразователях
В повышающих и понижающих DC-DC преобразователях диод 1N5822 используется для выпрямления напряжения. Его быстрое переключение обеспечивает высокую эффективность преобразования даже на частотах в сотни килогерц.
Схемы защиты от обратной полярности
Диод 1N5822 часто применяется для защиты устройств от подключения питания неправильной полярности. При этом его низкое прямое падение напряжения минимизирует потери.
Особенности использования диода Шоттки 1N5822 в электронных схемах
При использовании диода 1N5822 в электронных схемах следует учитывать некоторые особенности:
- Температурный режим. Диоды Шоттки более чувствительны к повышенным температурам, чем обычные диоды. Необходимо обеспечить адекватный теплоотвод.
- Обратное напряжение. Максимальное обратное напряжение (40 В) ниже, чем у многих обычных диодов. Это следует учитывать при проектировании схем.
- Обратный ток утечки. У диодов Шоттки он выше, чем у обычных диодов, особенно при повышенных температурах.
- Паразитная емкость. Она может влиять на работу высокочастотных схем.
- Чувствительность к электростатическому разряду. Требуются меры защиты при монтаже.
При правильном учете этих особенностей диод 1N5822 обеспечивает отличную производительность в различных приложениях.
Выбор и замена диода Шоттки 1N5822
При выборе диода 1N5822 для конкретного применения следует обратить внимание на следующие параметры:
- Максимальное обратное напряжение (должно быть не менее 40 В)
- Максимальный прямой ток (не менее 3 А для полной взаимозаменяемости)
- Прямое падение напряжения (не более 0,525 В при токе 3 А)
- Максимальная рабочая температура (обычно до 125°C)
- Тип корпуса (стандартный DO-201AD)
В некоторых случаях диод 1N5822 может быть заменен аналогами. Близкими по характеристикам являются диоды 1N5820 (20 В, 3 А) и 1N5821 (30 В, 3 А). При необходимости большего тока можно использовать диоды серии 1N58xx с большим номиналом, например 1N5824 (40 В, 5 А).
Тестирование и проверка исправности диода 1N5822
Для проверки исправности диода Шоттки 1N5822 можно использовать следующие методы:
- Проверка мультиметром в режиме «прозвонки диодов». В прямом направлении диод должен показывать напряжение около 0,2-0,4 В, в обратном — «обрыв».
- Измерение прямого падения напряжения при номинальном токе. Оно не должно превышать 0,525 В при токе 3 А.
- Измерение обратного тока утечки. При номинальном обратном напряжении он не должен превышать 2 мА при 25°C.
- Проверка времени обратного восстановления с помощью осциллографа (для опытных пользователей).
При обнаружении отклонений от нормы диод следует заменить на исправный.
Монтаж и меры предосторожности при работе с диодом 1N5822
При монтаже и использовании диода Шоттки 1N5822 следует соблюдать следующие меры предосторожности:
- Использовать антистатический браслет и коврик для защиты от электростатического разряда.
- Соблюдать полярность при монтаже. Полоса на корпусе указывает на катод.
- Не превышать максимально допустимую температуру пайки (260°C в течение 10 секунд).
- Обеспечить достаточный теплоотвод, особенно при работе с большими токами.
- Не превышать максимально допустимые электрические параметры, указанные в документации.
Соблюдение этих мер позволит обеспечить надежную работу диода и продлить срок его службы.
Диод шоттки 1n5822 в категории «Электрооборудование»
Диод Шоттки 1N5822(3A,40V)
На складе в г. Запорожье
Доставка по Украине
9.57 грн
Купить
Диод Шоттки 1N5822 3A 40V
Доставка из г. Днепр
2.90 грн
Купить
Діод Шотткі 1N5822 (DO-27) 3A 40V
Доставка из г. Черкассы
2.50 грн
Купить

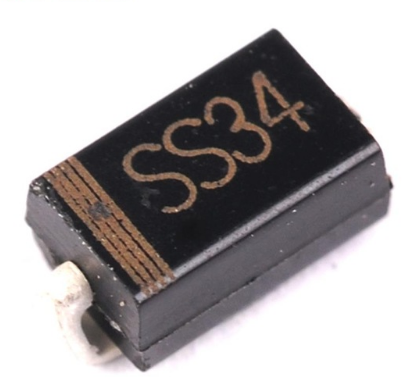

Діод Шотткі 1N5822 (SS34) SMD DO-214
Доставка из г. Черкассы
Купить
Диод Шоттки 1N5822
Доставка по Украине
3.52 грн
Купить
Диод Шоттки 1N5822 3A 40V DO201
Доставка из г. Днепр
2.90 грн
Купить
Диод Шоттки (Schottky rectifier) 60CPQ150 , 1N5817 ,SK12-SK16 , 1N5822
Доставка по Украине
от 15 грн
Купить
Диод 1N5822 Шоттки DO201AD U=40V I=3A, Производитель: STM
Доставка по Украине
Купить
Диод Шотки 1N5822 (STM)
Доставка по Украине
5.58 грн
Купить
1N5822 діод 3A; 40V; SCHOTTKY DO-27
Доставка из г.
Киев
5.04 грн
Купить
Диоды набор 100шт. — 1N4148 1N4007 1N5819 1N5399 1N5408 1N5822 FR107 FR207
Доставка из г. Полтава
по 120.3 грн
от 2 продавцов
120.30 грн
Купить
Диод Шоттки 1N5819
Доставка по Украине
0.85 грн
Купить
Диод Шоттки 1N5821
Под заказ
Доставка по Украине
2.90 грн
Купить
Набор диоды 100шт. — 1N4148 1N4007 1N5819 1N5399 1N5408 1N5822 FR107 FR207
Доставка из г. Полтава
120.30 грн
Купить
Диод Шоттки 1N5819 (1A,40V)
На складе в г. Запорожье
Доставка по Украине
4.35 грн
Купить
Смотрите также
Диод Шоттки 1N5817 1A 20V, D0-41
Доставка по Украине
0.80 грн
Купить
Диод Шоттки 1N5820 3A 20V, D0-201
Доставка по Украине
9.40 грн
Купить
Діод Шотки 1N5822 (3A, 40V)
Доставка из г. Сумы
2.80 грн
Купить
Діод Шотткі 1N5824 (SS54) SMD DO-214
Доставка из г.
Черкассы
2.50 грн
Купить
Діод Шотткі 1N5819W 1N5819 S4 SOD-123 (1206)
Доставка из г. Черкассы
0.75 грн
Купить
Диод Шоттки 1N5819 (AK04)
Доставка из г. Чернигов
1.30 грн
Купить
Диод Шоттки SS14 (1N5819)
Доставка из г. Чернигов
1.30 грн
Купить
Диод Шоттки 1N5818
Доставка из г. Чернигов
1.20 грн
Купить
Диод Шоттки 1N5820
Доставка из г. Чернигов
3.10 грн
Купить
Диод Шоттки 1N60
Доставка из г. Чернигов
1.80 грн
Купить
Сварочный диод 1n5819
Доставка по Украине
8 — 9 грн
от 2 продавцов
Купить
Диод Шоттки 1N5821
Доставка по Украине
3.77 грн
Купить
Диод Шоттки 1N5820
Доставка по Украине
3.77 грн
Купить
Кремниевый диод выпрямительный импульсный 8 моделей ассорти набор, 100шт.
На складе в г. Ровно
Доставка по Украине
125 грн/набор
Купить
Диод Шоттки 3.
0A 40V /1N5822/ Galaxy MEПохожие товары
В наличии
Артикул: 11932 диод Шоттки 1.0A 60V /SB160/ диод Шоттки 1.0A 60V /SB160/ Производитель: <нет>
11 Р
Подробнее
КУПИТЬ В 1 КЛИК
Оптовая цена В избранное
Доступно к заказу
Артикул: 51244
диод Шоттки 1.0A 40V /SS14/
диод Шоттки 1.
0A 40V /SS14/
Производитель: Galaxy ME
4 Р
Подробнее
КУПИТЬ В 1 КЛИК
Оптовая цена В избранное
В наличии
Артикул: 106650 диод Шоттки 1.0A 150V /STPS1150 / диод Шоттки 1.0A 150V /STPS1150 / Производитель: STM
10 Р
Подробнее
КУПИТЬ В 1 КЛИК
Оптовая цена В избранное
В наличии
Артикул: 24877
диод Шоттки 1.
0A 60V /SS16/
диод Шоттки 1.0A 60V /SS16/
7 Р
Подробнее
КУПИТЬ В 1 КЛИК
Оптовая цена В избранное
В наличии
Артикул: 48161 диод Шоттки 1.0A 15V /10BQ015/ диод Шоттки 1.0A 15V /10BQ015/ Производитель: Hottech
18 Р
Подробнее
КУПИТЬ В 1 КЛИК
Оптовая цена В избранное
В наличии
Артикул: 11930
диод Шоттки 1.
0A 40V /1N5819/
диод Шоттки 1.0A 40V /1N5819/
4 Р
Подробнее
КУПИТЬ В 1 КЛИК
Оптовая цена В избранное
1N5822 Диод Шоттки Распиновка, технические характеристики и техническое описание
9 сентября 2018 — 0 комментариев
Название контакта | Описание |
Анод | Ток всегда проходит через анод |
Катод | Ток всегда проходит через катод |
1N5822 Характеристики диода
- Защитное кольцо для защиты от перенапряжения
- Очень малые потери проводимости
- Чрезвычайно быстрое переключение
- Низкое прямое падение напряжения
- Высокая помпажная способность
- Работа на высокой частоте
- Погружение под припой 275 °C макс.
10 с, согласно JESD 22-B106
10 с, согласно JESD 22-B1061N5822 Технические характеристики
- IF (AV) 3,0 A
- В РРМ 20 В, 30 В, 40 В
- ЕСЛИ СМ 80 А
- В F 0,475 В, 0,500 В, 0,525 В
- тдж макс . 125°С
- Пакет DO-201AD
Кратко о 1N5822
Диоды Шоттки имеют очень низкое прямое падение напряжения V F , что делает их идеальными для быстрых переключений при более низких номинальных токах. 1N5822 имеют прямое падение напряжения не менее 0,525 В, то есть требуется 0,525 В для проводимости в прямом направлении. 1N5822 имеет максимальный средний прямой выпрямленный ток IF (АВ) из 3А. Максимальное повторяющееся пиковое обратное напряжение V RRM для 1N5822 составляет 40 В.
Как использовать 1N5822?
Диоду Шоттки требуется очень низкое прямое напряжение для проведения в прямом направлении, поэтому они в основном используются в источниках питания, приложениях с быстрым переключением и т.
д. ВЫКЛЮЧИТЕ светодиод. В качестве источника питания в схеме используется батарея 3,7 В. Как видно, диод Шоттки работает при низком напряжении, и светодиод включается.
Применение 1N5822
- Низковольтные высокочастотные инверторы
- Свободный ход
- Преобразователи постоянного тока
- обнаружить сигналы
- Приложения для защиты от полярности
- радиочастотные (РЧ) приложения
- логические схемы, благодаря быстрой коммутации
- Диоды Шоттки применяются в импульсных источниках питания
Двухмерное представление (DO-201AD)
Метки
Диод Шоттки
Техническое описание 1N5822: Спецификации низковольтных диодов Шоттки с быстрым переключением
В современном ландшафте низковольтной электроники у вас обычно есть два варианта диодов: pn-диоды и диоды Шоттки.
Эти два диода обеспечивают выпрямляющее действие, ограничивая протекание тока высокой проводимости в одном направлении, определяемом падением напряжения на компоненте. Например, в энергосистеме диод Шоттки обеспечит выпрямление системы, необходимое для преобразования мощности переменного тока или мощности переключения в стабильное напряжение постоянного тока.
Как и многие другие компоненты, представленные на рынке, диод Шоттки 1N5822 является универсальным компонентом, который производят несколько производителей. Из-за универсальности номера детали 1N5822 может быть сложно определить, какое конкретное техническое описание 1N5822 следует использовать для справки при первоначальном выборе компонентов для вашей системы. Кроме того, хотя эти компоненты имеют некоторые схожие электрические характеристики, между компонентами разных производителей есть различия, которые важны для функций выпрямления в электронике.
Первой важной характеристикой, используемой для обоснования выбора диодов Шоттки вместо p-n-диодов, является прямое напряжение.
Это значение представляет собой напряжение прямого смещения, необходимое для перевода диода в проводящее состояние. Это значение зависит от желаемого прямого тока в устройстве, а также от конкретных компонентов и материалов, используемых для формирования барьера Шоттки в устройстве. Типичные значения варьируются от 150 мВ до 600 мВ. Сравните это с 700 мВ для кремниевого pn-диода или 400 мВ для германиевого pn-диода.
Три абсолютных максимума являются универсальными для диода Шоттки 1N5822, независимо от корпуса, способа монтажа или производителя. К ним относятся:
- Максимальный средний выпрямленный прямой ток или максимальный ток, который может непрерывно подаваться через устройство для обеспечения выпрямления.
- Повторяющееся пиковое обратное напряжение или пиковое напряжение переменного тока/коммутационного узла, которое может быть приложено без разрушения перехода в устройстве.
- Максимальный мгновенный обратный ток или максимальный ток в любой момент времени, который может привести к отказу устройства.
| Максимальный средний выпрямленный прямой ток | 3 А |
| Повторяющееся пиковое обратное напряжение | 40 В |
| Максимальный мгновенный обратный ток | 2 мА (25 °C) или 20 мА (100 °C) |
Учитывая два разных компонента 1N5822, в каждом техническом описании могут быть другие спецификации, которые пересекаются между этими компонентами, но приведенные выше пункты являются наиболее важными электрическими параметрами для любого приложения. В качестве примера рассмотрим тепловое сопротивление переход-окружающая среда: это значение может быть от 25 °C/Вт до 80 °C/Вт, в зависимости от типа упаковки компонента и общего размера.
Помимо этих пунктов, для высоконадежной силовой электроники необходимы основные характеристики, относящиеся к упаковке и способу монтажа. Тем не менее, мы должны рассмотреть типичное приложение с использованием диода Шоттки, прежде чем рассматривать эти характеристики.
Типичное использование диода Шоттки 1N5822 в преобразователях мощности
Основным вариантом использования диода Шоттки 1N5822 являются низковольтные системы питания, где конструкция требует низкого приложенного напряжения для пропуска умеренных прямых токов через компонент. Из-за относительно низкого прямого тока 1N5822 можно использовать в качестве дискретного компонента в мостовых выпрямителях. Однако лучшим решением в небольших системах является использование интегральной схемы, в которой используется диод Шоттки, а не дискретные диоды 1N5822. 9Диоды 0003
1N5822 являются популярным выбором для использования в цепи импульсного регулятора или цепи PFC. Пример схемы асинхронного повышающего преобразователя показан на схеме ниже. Диод постоянно переключается между прямым и обратным смещением в этой схеме, когда МОП-транзистор включается и выключается. Это означает, что для диода требуется низкое прямое напряжение и высокое максимальное обратное напряжение, чтобы обеспечить минимальное падение мощности и чтобы диод не вышел из строя во время работы.
Максимальное обратное напряжение 40 В также важно для понижающего преобразователя, поскольку оно обеспечивает выпрямление во время каждого цикла переключения. И наоборот, низкое прямое напряжение необходимо в повышающем преобразователе для передачи мощности на выход схемы. Максимальное значение обратного напряжения намного выше типичного значения прямого напряжения, необходимого для управления 1N5822 максимальным прямым током, поэтому для практических приложений вам нужно будет беспокоиться только о поведении прямого смещения.
Обратное смещение более важно для случайного шунтирования между входной и выходной сторонами вашего стабилизатора через шины питания, что создает опасность выхода из строя диода, если в вашем импульсном регуляторе требуется большая функция понижения напряжения.
Скорость переключения
Соответствующим требованием в приведенной выше прикладной схеме является скорость переключения. Поскольку переключающий элемент модулирует ток, протекающий через катушку индуктивности в приведенной выше схеме, диод должен реагировать и достаточно быстро переключаться между прямым и обратным смещением, чтобы предотвратить потерю мощности во время переключения.
