Мультиметр на ардуино. Лучшие мультиметры для Arduino: ТОП-5 моделей для тестирования проектов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как выбрать мультиметр для Arduino. Какие функции важны для измерений в проектах с микроконтроллерами. Обзор лучших моделей мультиметров для начинающих и опытных разработчиков Arduino. Сравнение характеристик и цен популярных мультиметров.

Содержание

Зачем нужен мультиметр для Arduino-проектов?

Мультиметр – незаменимый инструмент при работе с Arduino и другими микроконтроллерами. Он позволяет:

Измерять напряжение, ток и сопротивление в схемах
Проверять целостность соединений
Тестировать компоненты (резисторы, конденсаторы, диоды)
Отлаживать неисправности в проектах
Контролировать питание устройств

Хороший мультиметр для Arduino должен обладать рядом важных характеристик. Рассмотрим ключевые параметры и лучшие модели.

Какие функции важны в мультиметре для Arduino?

При выборе мультиметра для работы с Arduino стоит обратить внимание на следующие возможности:

Измерение напряжения до 5В с высокой точностью
Измерение малых токов (мА и мкА)
Проверка целостности цепи со звуковым сигналом
Тестирование диодов и транзисторов
Измерение емкости конденсаторов
Компактные размеры для удобства использования
Защита от перегрузки
Автоматический выбор диапазона

ТОП-5 лучших мультиметров для Arduino

1. INNOVA 3320 — бюджетный выбор для начинающих

Недорогой цифровой мультиметр с базовым функционалом:

Измерение напряжения до 600В AC/DC
Измерение тока до 10А
Проверка батарей
Тест целостности со звуковым сигналом
Защита от неправильной полярности
Компактный размер

Оптимальный вариант для новичков в электронике и простых Arduino-проектов. Цена около 1500 рублей.

2. Klein Tools MM700 — профессиональный мультиметр «все в одном»

Многофункциональный цифровой мультиметр с расширенными возможностями:

Автоматический выбор диапазона
True RMS для точных измерений
Измерение напряжения до 1000В AC / 750В DC

Измерение тока до 10А (20А кратковременно)
Измерение емкости до 4000 мкФ
Измерение температуры
Режим низкого импеданса (LoZ)

Подходит как для начинающих, так и для опытных разработчиков. Цена около 7000 рублей.

3. UNI-T UT61E — лучшее соотношение цена/функциональность

Популярный цифровой мультиметр с широким набором функций:

Измерение напряжения до 1000В AC/DC
Измерение тока до 10А
Измерение частоты до 10 МГц
Измерение емкости до 100 мФ
Измерение температуры
Тест транзисторов
Интерфейс для подключения к ПК

Отличный выбор для Arduino-энтузиастов. Цена около 4000 рублей.

4. Fluke 115 — эталон надежности и точности

Профессиональный мультиметр премиум-класса:

True RMS для высокой точности
Измерение напряжения до 600В AC/DC

Измерение тока до 10А
Измерение частоты до 50 кГц
Измерение емкости до 10000 мкФ
Защита от перегрузки
Пожизненная гарантия

Лучший выбор для серьезных разработчиков. Цена около 15000 рублей.

5. Aneng AN8008 — бюджетный мультиметр с продвинутыми функциями

Недорогой мультиметр с расширенными возможностями:

True RMS
Измерение напряжения до 600В AC/DC
Измерение тока до 10А
Измерение емкости до 100 мФ
Измерение частоты до 10 МГц
Автоматический выбор диапазона
Подсветка дисплея

Отличное соотношение цена/качество. Стоимость около 2500 рублей.

Как правильно использовать мультиметр в Arduino-проектах?

Несколько советов по работе с мультиметром:

Всегда начинайте измерения с максимального диапазона
Соблюдайте полярность при подключении щупов
Измеряйте напряжение параллельно, а ток — последовательно
Используйте режим прозвонки для поиска обрывов
При измерении малых токов используйте диапазон мА или мкА

Будьте осторожны при работе с высоким напряжением

Часто задаваемые вопросы о мультиметрах для Arduino

Какой мультиметр лучше выбрать новичку?

Для начинающих подойдет недорогой цифровой мультиметр с базовыми функциями измерения напряжения, тока и сопротивления. Хороший выбор — INNOVA 3320 или Aneng AN8008.

Нужен ли True RMS в мультиметре для Arduino?

True RMS позволяет точнее измерять несинусоидальные сигналы. Для большинства Arduino-проектов это не критично, но может пригодиться при работе с ШИМ или инверторами.

Какой диапазон измерения напряжения нужен для Arduino?

Для работы с Arduino достаточно диапазона 0-5В. Но лучше выбирать мультиметр с возможностью измерения до 600-1000В для универсальности.

Зачем нужен режим низкого импеданса (LoZ)?

Режим LoZ позволяет устранить паразитные наводки при измерении малых напряжений. Это может быть полезно при отладке чувствительных схем.

Заключение

Качественный мультиметр — важный инструмент для работы с Arduino. Выбор конкретной модели зависит от сложности ваших проектов и бюджета. Для начинающих подойдут недорогие модели вроде INNOVA 3320. Продвинутым разработчикам стоит присмотреться к многофункциональным мультиметрам Klein Tools MM700 или UNI-T UT61E. А для профессионалов лучшим выбором станет Fluke 115.

Arduino: Мультиметр

Статья проплачена кошками — всемирно известными производителями котят.

Если статья вам понравилась, то можете поддержать проект.

Для измерения силы ток, напряжения, сопротивления и прочих действий используется универсальный прибор — мультиметр. Основные приёмы работы с мультиметром совпадают у всех моделей. Я буду рассказывать на примере очень распространённой модели среди начинающих — DT838. Рассматривать его будем в качестве ардуинщика.

К мультиметру прилагаются два щупа с красным и чёрным проводом. Чёрный провод всегда вставляется в гнездо COM, а красный в один из двух (или трёх) гнёзд. Как правило, одно из таких гнёзд служит для измерения больших токов и имеет обозначение 10A и нам вряд ли пригодится. Второе гнездо по соседству с COM позволяет измерять сопротивление, малый ток, напряжение. Поэтому используем два соседних гнезда в своих экспериментах.

Для выбора диапазона измерений используется дисковый переключатель. Каждая позиция переключателя соответствует определённому числу, которое означает «не больше чем». Смотри описание измерения напряжения. Если вы выбрали неправильный диапазон, то тестер отобразит сообщение об ошибке. Измените положение переключателя и выполните измерение снова.

Прозвонка

Для прозвонки или простой проверки работы мультиметра достаточно установить режим прозвонки и соединить два щупа. При этом раздаётся звук на некоторых моделях. У меня никаких звуков не было из-за слабых значений. Второй вариант — установите на макетной плате светодиод с резистором и соедините его с батареей. Теперь уберите провода от батареи и приставьте красный щуп к ножке резистора, а чёрный щуп к ножке светодиода — светодиод должен загореться, так как мультиметр работает как источник тока.

Измеряем напряжение

Измерять можно напряжение постоянного и переменного тока. Не путайте эти настройки. Для переменного тока обычно доступны значения 200 и 750 В. У постоянного тока значений больше: 200m (0. 2В), 2000m (2В), 20, 200, 1000. Для Arduino как правило достаточно значения 20В.

Измерим напряжение у батарейки. Установите регулятор в значение 20 В (наиболее близкое значение к стандартным 9-вольтовым батарейкам типа Крона) и присоедините щупы к полюсам в любом порядке. Если вы присоедините неправильно, то перед показаниями будет стоять знак минуса. Так вы можете быстро определить полярность у батареек.

Попробуем измерить напряжение в собранной схеме. Сделаем простую схему со светодиодом и резистором, питание будем подавать из вывода 5 V. В этом случае нам не придётся писать скетч, светодиод загорится и так из-за наличия тока.

Установите регулятор снова на положение 20 В и щупы вставьте в отверстия макетной платы (на рисунке показаны красной и чёрной точками). Должно показать 5 В. Переставьте провод на 3.3 В и снова измерьте напряжение. Возможны небольшие погрешности, но в целом должно показывать правильно.

Мы измерили общее напряжение цепи. Теперь приставьте щупы к разным ножкам резистора и снимите показания. Затем присоедините щупы к ножкам светодиода и снова снимите показания. Значения будут отличаться на разных участках цепи. У меня показало 2.15 и 2.85 соответственно, что в сумме даёт тоже 5 Вольт.

Измеряем сопротивление

Для измерения сопротивления у резисторов установите подходящее значение, например, 20К и приложите щупы к концам резистора. Проверьте, совпадает ли значение с вашими показаниями.

После всех измерений не забывайте выключать его, чтобы не разряжать батарею.

Измеряем силу тока

Ардуинщикам почти не приходится измерять силу тока. Но если придётся, то используйте значок A. Подключается в разрыв цепи.

Отрицательный кабель чёрного цвета остаётся всегда в гнезде с подписью «COM». Кабель красного цвета вставляется в гнездо, предназначенное для измерения тока. Как правило, для измерения тока есть два гнезда, одно обозначено «10 А» (или «20 А»), другое обозначено «мА» (или «мА/μA»). Вначале необходимо решить, какой диапазон измерений выбрать. Каким будет ток в цепи? Начинают с самого высокого диапазона измерений и после этого, по возможности, переходят к меньшим (и более точным) диапазонам.

Как правило, максимально допустимая сила тока для бытового мультиметра составляет 10 ампер (реже – 20 А), и для измерения тока силой до 10 А есть гнездо с обозначением «10 A». Вставьте в него красный кабель. Выберите диапазон измерения постоянного тока до 10 А. Если позднее понадобится измерить более низкие диапазоны измерений, то необходимо ещё раз переключить провод и вставить его в гнездо «мА/μA».

Даже опытные электронщики иногда забывают переключать провода, когда переходят от измерения напряжения к измерению силы тока (или наоборот). Если число на дисплее выглядит бессмыслицей, то это сразу бросается в глаза. Как правило, мультиметр не выходит из строя. Гораздо хуже измерять на диапазоне мА и через разъём мА силу тока, существенно большую. В этом случае зачастую перегорает внутренний плавкий предохранитель мультиметра.

Инструкция

1.Общие положения

Данный инструмент является портативным, с батарейным питанием цифровым мультиметром с 3 1/2 — разрядным индикатором для измерения постоянного и переменного напряжения, температуры, проверки диодов, транзисторов и прозвонки цепей.

2.Технические характеристики

Постоянное напряжение

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
200 мВ	100 мкВ	±0,25%±2 ед счета
2000 мВ	1 мВ	±0,5%±2 ед счета
20 В	10 мВ	±0,5%±2 ед счета
200 В	100 мВ	±0,5%±2 ед счета
1000 В	1 В	±0,5%±2 ед счета

ЗАЩИТА ОТ ПЕРЕГРУЗОК: 200 В эфф.

на пределе 200 мВ и 1000 В

пост. или 750 В эфф. переменного тока на остальных пределах.

Переменное напряжение

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
200 В	100 мВ	±1,2%±10 ед счета
750 В	1 В	±1,2%±10 ед счета

ЗАЩИТА ОТ ПЕРЕГРУЗОК: 1000 В пост. или 750 В эфф. переменного тока на всех пределах.

КАЛИБРОВКА: Среднее, калиброванное в эфф. значениях синусоидального сигнала.

ДИАПАЗОН: 45 Гц — 450 Гц.

Постоянный ток

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
2 мА	1 мкА	±1%±2 ед счета
20 мА	10 мкА	±1%±2 ед счета
200 мА	100 мкА	±1,2%±2 ед счета
10 А	10 мА	±2%±2 ед счета

ЗАЩИТА ОТ ПЕРЕГРУЗОК: 200 мА 250 В — плавкий предохранитель, предел 10 А без предохранителя.

ПАДЕНИЕ НАПРЯЖЕНИЯ :200 мВ

Сопротивление

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
200 Ом	0,1 Ом	±0,8%±2 ед счета
2000Ом	1 Ом	±0,8%±2 ед счета
20 КОм	10 Ом	±0,8%±2 ед счета
200 КОм	100 Ом	±0,8%±2 ед счета
2000 КОм	1 КОм	±1%±2 ед счета

МАКС. НАПРЯЖ. НА РАЗОМКН. ЩУПАХ: 2,8 В.

ЗАЩИТА ОТ ПЕРЕГРУЗОК: 15 сек. максимум 220В на всех пределах.

Звуковая прозвонка

ПРЕДЕЛ	ОПИСАНИЕ
o)))	Встроенный зуммер звучит, если сопротивление менее 1кОм

ЗАЩИТА ОТ ПЕРЕГРУЗОК: 15 сек.

220В максимум, звучит сигнал./p>

Измерение температуры

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
от -20	1°С	±3°С±2 ед сч (до150°С)
до +1370°С		±3% (выше 150°С)

Тестовый сигнал частотой 50 Герц и амплитудой 5 вольт

2. Комплектация

Измерительные щупы
Коробка
Термопара типа К

3. Руководство по работе с мультиметром

1. Проверьте 9В батарею путем включения прибора. Если батарея разряжена, на дисплее возникнет знак [- +]. Если необходимо заменить батарею смотрите раздел «Уход за прибором»

2. Знак ! Рядом с гнездами прибора предупреждает о том, что входные токи и напряжения не должны превышать указанных величин. Это сделано для предотвращения повреждения схемы прибора.

3. Перед измерением необходимо переключатель установить на требуемый диапазон измерений.

4. Если предел измеряемого тока или напряжения заранее неизвестен , установите переключатель пределов на максимум и затем переключайте вниз по мере необходимости.

5. При возникновении на дисплее «1»(перегрузка) необходимо переключиться на верхний предел измерений.

3.1 Измерение постоянного напряжения

1.Вставьте красный щуп в гнездо «V,W,A» черный — в гнездо «СОМ»

2.Установите переключатель в положение V= и подсоедините концы щупов к измеряемому источнику напряжений. Полярность напряжения на дисплее при этом будет соответствовать полярности напряжения на красном щупе.

Замечание! Не подключайте прибор к напряжению более 1000В. Индикация возможна и на больших напряжениях, но при этом есть опасность повреждения схемы прибора.

3.2 Измерение переменного напряжения

1.Вставьте красный щуп в гнездо «V,W,A» черный — в гнездо «СОМ»

2. Установите переключатель в положение V= и подсоедините концы щупов к измеряемому источнику напряжений.

Замечание! Не подключайте прибор к напряжению более 700В. Индикация возможна и на больших напряжениях, но при этом есть опасность повреждения схемы прибора.

3.3 Измерение постоянного тока

1.Подключите черный провод к разъему CОМ, а красный к разъему mA для токов до 200мА. Для токов максимум до 20А подключить красный щуп к гнезду 20А

2.Установите переключатель пределов в положение А= и подсоедините концы щупов последовательно с нагрузкой. Полярность тока на дисплее при этом будет соответствовать полярности на красном щупе.

Замечание! Максимальный входной ток равен 200mA или 20А в зависимости от используемого гнезда. Превышение предельных значений вызовет выгорание предохранителя, что потребует его замены. Заменять предохранитель следует аналогичным на ток не более 200мА. Несоблюдение этих требований может привести к повреждению схемы. Вход 20А не защищен. Максимальное падение напряжения 200мВ.

3.4 Измерение сопротивлений

1.Вставьте красный щуп в гнездо «V, W,A» черный — в гнездо «СОМ».

2. Установите переключатель на требуемый диапазон и подсоедините концы щупов к измеряемому сопротивлению.

Замечание

1. Если величина измеряемого сопротивления превышает максимальное значение диапазонов, на котором производиться измерение, индикатор высветит «1». Выберите больший предел измерений. Для сопротивлений 1МОм и выше время установления показаний составляет несколько секунд. Это нормально для измерения больших сопротивлений.

2. Когда цепь разомкнута, на дисплее будет выводиться «1»

3. При изменении сопротивлений в схеме убедитесь, что схема обесточена и все конденсаторы полностью разряжены.

4. Напряжение разомкнутой цепи на пределе 200М равно 3В. При замкнутых накоротко, концах на этом пределе дисплей показывает 1,0+-0,1МОм, это нормально. При измерении сопротивления в 10МОм дисплей будет показывать 11Мом, при изменении сопротивления в 100МОм дисплей будет показывать 101МОм. 1,0 (+-0,1) является константой, которая должна вычитаться из показаний.

3.5 Проверка диодов и звуковая прозвонка

1.Подключите красный провод к разъему «V, W» черный — к разъему «СОМ». (Полярность красного при этом будет «+».

2. Установите переключатель на предел«—|>|—» и подсоедините щупы к измеряемому диоду, дисплей покажет прямое падение напряжения на диоде.

3. Подсоедините щупы к двум точкам исследуемой цепи. Если сопротивление будет менее 5Ом зазвучит сигнал.

3.6 Измерение транзистора

1.Установите переключатель функций на диапазонh FE.

2. Определите тип транзистора: «NPN» или «PNP» и найти выводы эмиттера, базы и коллектора.

Вставьте выводы в соответствующие отверстия на передней панели.

3. На дисплее будет значение h FE при токе базы 10 мкА и напряжении коллектор-эмиттер 2,8В.

3.7 Измерение температуры

1.Установите переключатель функций на диапазон ТЕМР и воткните вилку термопары в разъем прибора.

2. Измерение внутренней температуры без термопары: установите переключатель функций на диапазон ТЕМП и считайте показания дисплея.

4.Уход за прибором

Замена батареи и предохранителя производится при выключенном питании и отсоединении концов от прибора.

4.1 Замена батареи

При необходимости замены батареи откройте заднюю крышку, выньте старую и поставьте аналогичную новую батарею.

4.2 Замена предохранителя

Если необходимо заменить предохранитель, используйте только предохранитель на 200мА, идентичных размеров.

Работаем с мультиметром

В комплект к мультиметру входят два щупа — с красным и чёрным проводом. Вилка чёрного щупа вставляется в гнездо с отметкой «COM» (от Common, общий). Вилка красного провода вставляется в соседнее гнездо с отметкой «V». Рядом может находиться ещё одно гнездо, которое тоже предназначено для красного щупа, но для измерения больших токов.

Щуп имеет острую иглу-наконечник, которым нужно касаться компонентов при выполнении электрических измерений. Наконечники не являются источником большого заряда, и не могут нанести вам травму (только не пораньтесь острым концом).

Каждая позиция переключателя соответствует определённому числу, которое означает «не больше чем». Например, при измерении напряжения батарейки номиналом 6 В, нужно использовать позицию 20, а не 2. Если вы выберете неправильную позицию, то мультиметр покажет ошибку, например, «E» (error), «L» (lapse), «1» (изучите документацию к вашему устройству). Измените положение переключателя и выполните измерение снова.

Сопротивление

Международным обозначением сопротивления является греческая буква Омега — Ω, в России используется «Ом». Соотвественно, таблица различных значений выглядит следующим образом.

Количество	Произносится	Международное	Русское
1000 ом	1 килоом	1KΩ или 1K	1 кОм
10 000 ом	10 килоом	10KΩ или 10K	10 кОм
100 000 ом	100 килоом	100KΩ или 100K	100 кОм
1 000 000 ом	1 мегаом	1MΩ или 1М	1 МОм
10 000 000	10 мегаом	10MΩ или 10М	10 Мом

Для измерения сопротивления нужно установить переключатель в позицию не меньше 100 КОм. А затем переключать в меньшие значения.

Напряжение

Международным обозначением напряжения является буква V, в России используется «В». Соотвественно, таблица различных значений выглядит следующим образом.

Количество	Произносится	Международное	Русское
0.001 вольта	1 милливольт	1 mV	1 мВ
0.01 вольта	10 милливольт	10 mV	10 мВ
0.1 вольта	100 милливольт	100 mV	100 мВ
1 вольт	1000 милливольт	1 V	1 В

Сила тока

Международным обозначением силы тока является буква A, в России используется также «А». Соотвественно, таблица различных значений выглядит следующим образом.

Количество	Произносится	Международное	Русское
0.001 ампера	1 миллиампер	1 mA	1 мА
0.01 ампера	10 миллиампер	10 mA	10 мА
0. 1 ампера	100 миллиампер	100 mA	100 мА
1 ампер	1000 миллиампер	1 A	1 А

Электрический ток в батарейках называется постоянным током (DC, direct current).

В домах в розетках переменный ток (AC, alternating current).

Мультиметры и амперметры | AlexGyver

КАК ПОЛЬЗОВАТЬСЯ МУЛЬТИМЕТРОМ

Как пользоваться мультиметром на примере UNI-T UT61B. Купить можно на Aliexpress: ссылка1, ссылка2. Для подключения к компьютеру понадобится переходник (ссылка1, ссылка2) или готовый специальный кабель (ссылка1, ссылка2). Для работы переходника нужно установить драйвер (ссылка), ну и само собой специальную программу для мультиметра (ссылка)

МУЛЬТИМЕТРЫ

КИРПИЧ

Самый дешёвый мультиметр. Не рекомендуется к покупке!

Обзоры. 5 лучших решений. Прежде чем покупать любой Arduino, вы должны знать, как он работает, как его изготовить и протестировать, и какой мультиметр лучше всего подходит для тестирования схем Arduino?
Что такое Arduino?
Arduino — это плата микроконтроллера с открытым исходным кодом, которую можно запрограммировать для управления различными электронными устройствами. Вы можете запрограммировать его с помощью совместимого бесплатного программного обеспечения. Существует множество онлайн-сообществ, где вы можете задавать свои вопросы или отвечать на вопросы других людей. Более того, эти платы Arduino одинаково известны среди колледжей и отраслевых проектов. Хотя их типы могут различаться в зависимости от требований пользователя.
Arduino UNO R3
Типы Arduino
Выбор правильной платы Arduino для правильной работы также важен. Предположим, вы хотите сделать роботизированную машину, тогда вы можете сделать это с помощью всего лишь Arduino UNO R3. Но если вы хотите сделать роботизированную руку или любой другой беспроводной проект, то AT Mega328 подойдет вам больше всего. Вот некоторые из наиболее распространенных типов Arduino:
Duemilanove
Самая распространенная модель Arduino, выпущенная в 2010 году. Имеет шесть аналоговых входов и шесть цифровых выходов.
Uno
Вторая по распространенности модель Arduino была выпущена в 2012 году. Она имеет 16 цифровых входов и 16 цифровых выходов, а также шесть аналоговых входов и 12 цифровых выходов.
Nano
Новейшая модель Arduino была выпущена в 2014 году. Она оснащена чипом Atmega328, использующим 32-битную архитектуру ARM. Его можно запрограммировать с помощью языка программирования C++ или программного обеспечения Arduino IDE для Windows, Mac OS и Linux.
LEONARDO
Плата микроконтроллера, совместимая с Arduino, на базе микроконтроллера Atmel ATmega32U4. Эта доска изготовлена последователями Леонардо да Винчи, Fondazione Leonardo. Он предназначен для использования с загрузчиком Arduino, AVRDUDE и макетными платами STK500 или STK3.
MICRO
Micro-Arduino — это компактная макетная плата, совместимая с Arduino Leonardo, со встроенным разъемом USB и регулятором мощности. Micro-Arduino был разработан для использования во встроенных системах и робототехнике. Он поставляется с 1 КБ флэш-памяти, 256 байт ОЗУ и полноразмерным разъемом USB.
Обзор лучших мультиметров для Arduino — 5 лучших вариантов
1. INNOVA 3320 — бюджетный выбор для начинающих
Этот мультиметр предназначен для тех, кто ищет портативный мультиметр с оптимальными диапазонами. Вы не можете измерить диапазон высокого напряжения, такого как 1000 В, но вы можете сделать идеальное измерение как переменного, так и постоянного тока ниже 750 В.
То, что делает этот мультиметр идеальным для проектов по сборке автомобильной электроники, — это его работа одной рукой. Дизайн дополняет возможность размещения тестовых проводов в силиконовом корпусе. Для начинающих или студентов, которые не хотят вкладывать слишком много, но нуждаются в стандартном мультиметре для обычных дней, использование должно проверить это. Давайте подробнее рассмотрим его ключевые особенности.
4,5/5 звезд с 7571 отзывами
Цена на Амазоне!
Основные характеристики
Больше ЖК-дисплей с подсветкой.
Вы можете измерять напряжения до 600В как переменного, так и постоянного тока.
Измерение тока до 10 А
Измерение тока до мА.
Защита от неправильной полярности указывает на неправильное подключение измерительных проводов
Проверка батареи под нагрузкой позволяет оценить срок службы батареи.
Для начинающих доступны три светодиодных индикатора в зоне проверки нагрузки аккумулятора.
Также доступно измерение частоты .
Он имеет тестер непрерывности со звуковым сигналом.
Вы также можете выполнить тест диода .
В силиконовом футляре есть держатели для зондов, чтобы они не спутывались.
Карманный мультиметр.
Вы можете легко проверить мощность вашего источника питания постоянного тока.
Отлично измеряет небольшие электронные компоненты.
В этом дешевом мультиметре нет опций автоматического выбора диапазона
Пакет Включает
1x Innova 3320 Multimeter
1x Пара тестов CAT-IV
1x AAA Аккумулятор
6 TESTIMIAL
AAA Бьютер. профессионалы. Мультиметры Fluke великолепны, но они слишком дороги для стартапов. Итак, если вы работаете только с небольшой электроникой или домашними проектами, то Innova 3320 может быть лучшим мультиметром для выбора. Если вам очень нравится этот мультиметр, но его более продвинутая версия, то Innova 3340 — это то, что вам нужно, с более широкими диапазонами и некоторыми расширенными автомобильными функциями.
2. Мультиметр Klein MM700 — цифровой мультиметр «все в одном»
Без обид могу сказать, что, будучи инженером-электронщиком, я обожаю инструменты Klein. Основная причина выбора мультиметра Klein заключается в том, что они очень безопасны, а также идеально подходят как для электронных, так и для электрических испытаний. Klein mm600 и mm700 выглядят почти одинаково, но сильно отличаются друг от друга с точки зрения характеристик. Я также провел сравнение между Klein mm600 и mm400. Надеюсь, это ответит на все ваши вопросы. Возвращаясь к сути, Klein mm700 — потенциальный конкурент Fluke 117. Хотя он почти вдвое дешевле Fluke, в некоторых случаях он намного лучше, чем Fluke Multimeter. Для более подробного ознакомления я привожу спецификации ниже.
4,7/5 звезд, 465 отзывов
Цена на Амазоне!
Основные характеристики
Будучи мультиметром с автоматическим выбором диапазона , вам не нужно повторно выбирать диапазоны.
6000 отсчетов больше Подсветка
Это мультиметр True RMS , поэтому обеспечивает точные показания.
Он способен измерять напряжения в цепях переменного и постоянного тока.
Напряжение переменного тока: 1000 В переменного тока
Напряжение постоянного тока: 750 В постоянного тока
Вы можете измерять ток до 10 А, но он также может измерять 20 А в случае перегрузки.
Он также имеет измерение мА , необходимое для проектов DIY, связанных с Arduino.
Функция автоматического отключения в случае бездействия не только экономит заряд батареи, но и повышает безопасность.
Режим низкого импеданса (LoZ) сводит к минимуму влияние паразитных или паразитных напряжений.
Индикатор низкого заряда батареи следит за своевременной заменой батареек.
Вы также можете измерить температуру с помощью датчика температуры , который входит в комплект поставки.
Измерение емкости до 4000 мкФ.
Только 2 батарейки ААА необходимы для полной работоспособности этого мультиметра.
Бюджетно.
Цифровой мультиметр, сертифицированный для испытаний на падение 2M.
В комплекте идет магнитная вешалка.
Легко заменяемые батареи.
Оповещение о неправильном подключении измерительного провода недоступно.
Package includes
1x Klein mm700 digital multimeter
1x pair of test leads
1x pair of Alligator clips
1x multimeter carrying case/ pouch
1x magnetic hanger
1x запасной предохранитель (10 А, 1000 В)
1x Датчик термопары типа k
Отзыв
С помощью Arduino вы можете создавать мощные системы управления и даже сложные роботизированные руки. Итак, вместо аналогового мультиметра вам нужны цифровые мультиметры для точных показаний. Когда я говорю о цифровых мультиметрах, первое, что приходит мне в голову, это их характеристики и бюджет. Итак, имея в виду их обоих, я пришел к этому мультиметру Klein mm700. Вы можете считать его лучшим мультиметром для проектов Arduino по многим причинам. Это универсальный инструмент для всех ваших электрических и электронных потребностей. С его помощью можно измерять мА, высокое напряжение и даже температуру. Итак, что вам понадобится, кроме этого.
3. Цифровой мультиметр UNI-T UT161B — лучший мультиметр для тестирования Arduino
Хотите проверить целостность электроники, цепей или проводки и выполнить базовые измерения напряжения и тока? Цифровой мультиметр UNI-T поможет вам с легкостью выполнить это тестирование. Если вы ищете недорогой мультиметр со всеми опциями, то это хороший вариант. Он поставляется с красным силиконовым чехлом с большим дисплеем. Цифровой мультиметр UNI-T оснащен цифровым дисплеем с высоким разрешением, который хорошо работает в шумных условиях и идеально подходит для всех электрических компонентов. Кроме того, он также предлагает широкий спектр функций для тестирования, которые я не думаю, что какой-либо другой мультиметр может предложить по такой более низкой цене.
4,6/5 звезд, 34 отзыва
Цена на Амазоне!
Основные характеристики
Он поставляется с большим дисплеем на 6000 отсчетов с синей подсветкой.
Функция True RMS позволяет точно измерять значения.
Это мультиметр с автоматическим выбором диапазона .
Вы можете измерять напряжение как в цепях переменного, так и постоянного тока.
Напряжение переменного тока в диапазоне 1000 В.
Диапазон напряжения постоянного тока 750 В.
Максимальная токовая измерительная способность этого мультиметра составляет 10А.
Вы также можете измерить значения сопротивления от 0,1 Ом до 60 МОм.
Встроенный режим NCV позволяет легко обнаруживать цепи под напряжением.
Вы можете выполнять как проверку диодов , так и проверку целостности цепи .
Вы можете подключить мультиметр к компьютеру с помощью кабеля для передачи данных , который входит в комплект поставки.
Вы также можете измерять температуру с ним.
Вы также можете измерить мА с помощью, но вам придется измерять ток последовательно.
Этот цифровой счетчик можно подключить к любому компьютеру.
Обеспечивает точное считывание благодаря низкому импедансу.
Автоматическое отключение через 15 минут бездействия.
Можно отдельно измерять частоту переменного и постоянного тока.
Настройка нуля или калибровка недоступны.
Комплект поставки
1x Uni-T Digital Multimeter
1x Пара испытательных проводов
1x USB CABLE
1X ПЕРСОНАТЕЛЬНЫЙ ПЕРЕЧАСТИ С ZIPPER
9009 1X KREMPE SMARMIMIM9. 1001110101110.
Изящный и эргономичный дизайн — слабость каждого специалиста по электронике. От измерения высоких напряжений до микроампер этот мультиметр идеально подходит для любых электромонтажных работ. То, что отличает этот мультиметр от других, — это его большие подсвечиваемые значения дисплея. Вы даже можете подключить мультиметр к компьютеру для хранения данных или его калибровки. Для повышения безопасности мультиметры Unit поставляются с щупами класса безопасности категории III и силиконовыми футлярами.
4. Цифровой мультиметр Triplett MM525 True RMS 6000 отсчетов — лучший мультиметр для промышленных проектов Arduino
Ненадежные мультиметры могут привести к дорогостоящим ошибкам, которые могут полностью разрушить ваш бизнес. Но если у вас есть цифровой мультиметр Triplett, вам не о чем беспокоиться. Triplett также предлагает аналоговый мультиметр. Но, будучи инженером-электронщиком, я выполнил множество проектов Arduino, и среди них я обнаружил, что цифровые мультиметры более точны, чем аналоговые мультиметры. Triplett MM525 может выполнять функции как базового, так и расширенного мультиметра. Для получения более подробной информации, вот некоторые из его важных функций.
4,6/5 звезд, 280 отзывов
Цена на Амазоне!
Основные характеристики
6000 отсчетов ЖК-дисплей
Дисплей с подсветкой позволяет работать в условиях низкой освещенности.
Это мультиметр с автоматическим выбором диапазона .
Аналоговая линейка с точно измеренными значениями из 31 сегмента.
Функция True RMS устраняет отрицательные показания.
Вы можете измерить постоянный ток напряжение до 1000В.
Он также может измерять напряжение до 1000 В в цепях переменного тока.
Ток в 10 А может быть измерен как в цепях переменного, так и постоянного тока.
Это также поможет вам измерить частоту .
можно измерить ток в микроампер с датчиком тока.
С его помощью также можно выполнить проверку транзисторов.
Фильтр нижних частот устраняет все паразитные напряжения.
Автоматическое отключение в случае бездействия.
Бесконтактное обнаружение напряжения.
Немного высокое входное сопротивление.
Package Includes
1x Triplett Digital Multimeter
1x pair of cat-iii standard test leads
1x Temperature probe
1x Carrying Pouch
3x AAA Batteries
Отзыв клиента
Если вы ищете хороший мультиметр, но устали от дешевых мультиметров, то это может быть лучший мультиметр для проектов Arduino. Он имеет аналоговую полосу, режим LoZ, функцию NCV и фильтр нижних частот, что означает отсутствие дополнительных значений.
5. Мультиметр Fluke 233AKIT с выносным дисплеем
Как мы все знаем, Fluke — второе название точности в отрасли электроинструментов. Цифровой мультиметр с выносным дисплеем Fluke 233 — идеальный инструмент для людей, которые знают, для чего он им нужен. Основным преимуществом этого мультиметра является то, что вы можете отсоединить его дисплей от корпуса и использовать его дистанционно. Еще одной замечательной особенностью Fluke 233 является аккумулятор, который позволяет использовать его в течение 400 часов подряд за один раз. Более того, если он полностью истощится, вы можете заменить этот 9V батареи в течение нескольких секунд.
4,8/5 звезд, 121 отзыв
Цена на Амазоне!
Основные характеристики
Съемный дисплей с радиусом действия 10 метров.
Это мультиметр с автоматическим выбором диапазона .
Вы можете измерять напряжения до 1000В.
Он способен измерять напряжений и токов как переменного, так и постоянного тока.
Максимальная сила тока 10 А может быть измерена с помощью стандартных измерительных проводов категории III.
Измерение температуры до 1000 градусов Цельсия .
С его помощью также можно измерить мВ .
С его помощью можно тестировать диоды .
Опция Проверка непрерывности со звуковым сигналом.
С его помощью можно измерить емкость .
Дисплей большего размера.
Мин./макс. диапазоны
Увеличенный срок службы батареи.
Входные предохранители были установлены для импровизации стандартов безопасности.
Тестовые провода не поставляются.
Package Includes
1x Fluke 233 digital multimeter
1x pair of Fluke Test leads 75
1x FLC115 rubber silicon case,
1x pair of Fluke AC72 alligator clips
1x Черные датчики Fluke TP88
1x Термопара Fluke 80BK
1x Магнитный подвес
Отзывы клиентов
Если вы думаете, зачем нужен удаленный дисплей, то вы можете ошибаться. Потому что большую часть времени, особенно на промышленных объектах, вы не можете проводить поиск неисправностей в электрооборудовании в ограниченном пространстве. Это может быть двигатель, электронное оборудование или роботизированная рука на базе Arduino. Более того, если вы инженер, то можете попросить своих подчиненных соединить положительный и отрицательный выводы с приборами. Так что вы можете наблюдать за измеренными значениями на расстоянии. Поэтому для промышленных или автомобильных инженеров это просто необходимо. Если вы больше увлекаетесь автомобилями, я также составил список лучших мультиметров для использования в автомобиле.
Вывод: начните тестировать свои проекты Arduino с помощью цифрового мультиметра уже сегодня!
В этой статье я рассказал о важности использования цифрового мультиметра. Я также дал несколько советов и рекомендаций о том, как его использовать.
Цифровые мультиметры предназначены для проверки электронных схем различными способами и используются людьми всех уровней квалификации. Если вы заинтересованы в запуске собственного проекта Arduino, вам следует начать его тестирование с помощью цифрового мультиметра уже сегодня! Вы также можете выбрать лучший мультиметр для тестирования Arduino из 5 лучших вариантов и сообщить нам о своем опыте.
Часто задаваемые вопросы
Какие инструменты необходимы для тестирования Arduino?
Для проверки схемы Arduino вам понадобится набор отверток с изолированными перчатками и мультиметр хорошего качества. В некоторых случаях может потребоваться перемычка. Но я считаю, что, будучи специалистом по электронике, они уже есть в вашем наборе инструментов.
Arduino работает от какого питания? Напряжение переменного или постоянного тока
Почти каждая электронная схема работает от источника постоянного тока. Вы можете запитать свой модуль Arduino напряжением в диапазоне 5–12 В. Вы можете либо использовать 9v аккумулятор или прямой источник питания постоянного тока 5–12 В, чтобы Arduino работал.
Как проверить Arduino с помощью цифрового мультиметра?
Прежде всего, вы должны знать, какой тип платы Arduino вы используете и для каких целей она служит. Платы Arduino имеют аналоговые и цифровые контакты ввода-вывода. Все эти контакты имеют номинальный диапазон напряжения и номинальный ток. Вы можете увидеть эти детали на диаграмме конфигурации контактов. Всегда убедитесь, что вы питаете плату от стандартного и бесшумного блока питания. Стандартный диапазон напряжения платы Android составляет 7-12 В постоянного тока.
Цифровой мультиметр/осциллограф Arduino | НЕКО
Пожертвование:
Если вы хотите поддержать этот проект, вы можете сделать пожертвование здесь! Спасибо!
Добавлена версия Premium 2.0.0
Новая версия 2.0.0 поддерживает USB-соединение с кабелем OTG. Для получения дополнительной информации нажмите кнопку «перейти на версию 2.0.0».
Описание

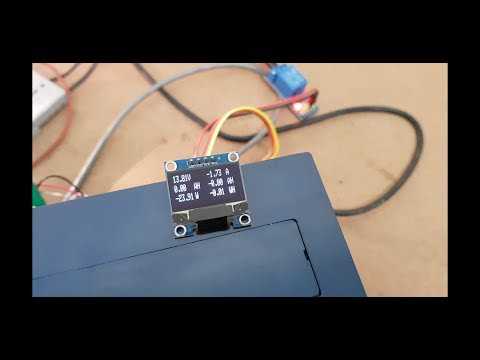

Arduino Multimeter — это проект, основанный на микроконтроллере Arduino и смартфоне. Это легко сделать и не требует много компонентов. Просто следуйте инструкциям шаг за шагом, и если у вас есть какие-либо вопросы, свяжитесь с нами. Этот мультиметр поможет вам во многих проектах, а еще он очень удобен в использовании! Не пугайтесь, увидев, что вам нужно монтировать схему, все хорошо объяснено. Этот мультиметр является беспроводным и использует связь со смартфоном по Bluetooth ( 9Bluetooth-модуль 0009 HC-05 или HC-06 ). В будущем так же добавлю возможность подключения кабелем OTG . Этот мультиметр может быть хорошим инструментом для людей, которые любят электронные проекты. В мультиметре есть: Вольтметр, Амперметр, Осциллограф, Калькулятор цвета резистора, Генератор звука, Измеритель емкости, Измеритель индуктивности и многое другое. Я часто добавляю новые функции. У вас есть возможность использовать функции premium , используя баллы, заработанные в меню, в разделе « Зарабатывайте баллы », который состоит из просмотра коротких видеообъявлений. Каждое просмотренное видео дает вам баллы, которые вы затем можете потратить на использование некоторых функций Premium , или вы можете купить версию Premium и получить доступ ко всем функциям и новым функциям, которые будут добавлены в будущем. Функции этого мультиметра основаны на микроконтроллере Arduino. Arduino измеряет вольты, амперы и т. д., а затем с помощью модуля Bluetooth (HC-05 или HC-06) отправляет измерение на смартфон. Осциллограф подключается по схеме защиты к смартфону через вход для наушников. Мультиметр также имеет базу данных для хранения значений, которые мы измеряем. Для сохранения мы можем дать имя значению, которое мы собираемся сохранить, и краткое описание. Затем мы можем увидеть сохраненные значения, когда они нам понадобятся. Я также рекомендую подписываюсь на мой блог и мой канал YouTube , чтобы я мог сообщать вам, когда будут новые обновления или новые проекты. Когда вы подпишетесь, вы получите электронное письмо с уведомлением, когда я опубликую новый проект или обновление. Начните прямо сейчас и создайте свой собственный мультиметр!
Этот мультиметр имеет:

Первое, что нам нужно сделать, это соединить модуль Bluetooth , который мы собираемся использовать. Мы делаем это только один раз, и модуль будет храниться в памяти нашего смартфона, поэтому нам не придется каждый раз подключать модуль Bluetooth.
Если вы не знаете, как подключить модуль Bluetooth, продолжайте читать, если он уже подключен или вы уже знаете, как это сделать, вы можете пропустить этот шаг. Чтобы иметь возможность соединить модуль Bluetooth с нашим смартфоном, мы должны подключить питание к модулю Bluetooth, мы можем просто подключить GND модуля bluetooth к GND Arduino и контакту +5 В модуля Bluetooth к контакту 5v Arduino. После подключения мы подключаем Arduino к нашему компьютеру, и схема будет запитана. Если все в порядке, индикатор Bluetooth на модуле должен быстро мигать. Для сопряжения нашего модуля со смартфоном заходим в настройки смартфона в раздел Connections/Bluetooth и активируем bluetooth (если он отключен). Когда он активирован, мы нажмите кнопку сканирования . Когда смартфон найдет наш модуль нажимаем название блютуз модуля и начнется процесс сопряжения, через несколько секунд появится что блютуз модуль уже сопряжен. Готово, у нас есть Bluetooth-модуль, сопряженный с нашим смартфоном!
Теперь нам нужно выбрать в приложении Multimeter модуль, который мы собираемся использовать. Поскольку мы уже подключили модуль Bluetooth, он будет в список сопряженных Bluetooth-устройств . Мы собираемся выбрать модуль Bluetooth в приложении. Сначала мы должны активировать Bluetooth, чтобы иметь возможность выбрать модуль Bluetooth из списка, затем после того, как на стартовом экране приложения мы выбираем «Настройки» , мы открываем меню «Настройки» и в списке настроек мы выбираем « Установите модуль Bluetooth » , мы увидим список всех устройств, сопряженных с нашим смартфоном, и мы должны выбрать модуль Bluetooth, который мы собираемся использовать. После выбора он будет сохранен, нам не нужно выбирать снова, если мы не хотим использовать другой модуль Bluetooth.
Теперь соберем схему. Сначала мы должны выбрать, где мы будем размещать компоненты для сборки схемы, макетная плата или мы будем непосредственно приваривать к печатной плате. Следующим шагом будет подготовка всех компонентов, которые нам понадобятся, чтобы все было под рукой. Список компонентов вы найдете в начале этой страницы и в файле, который вы можете скачать ниже. Имейте в виду, что для работы мультиметра не обязательно монтировать всю схему. Например, если вас не интересует наличие в мультиметре измерителя индуктивности, омметра или конденсатора, просто оставьте эту часть, и мультиметр будет работать без этих опций, будут только нужные вам опции. Ниже вы найдете две схемы, одна из которых посвящена установке мультиметра, а другая — измерителю индуктивности, который также подключается к Arduino. Просто посмотрите на показания пинов.

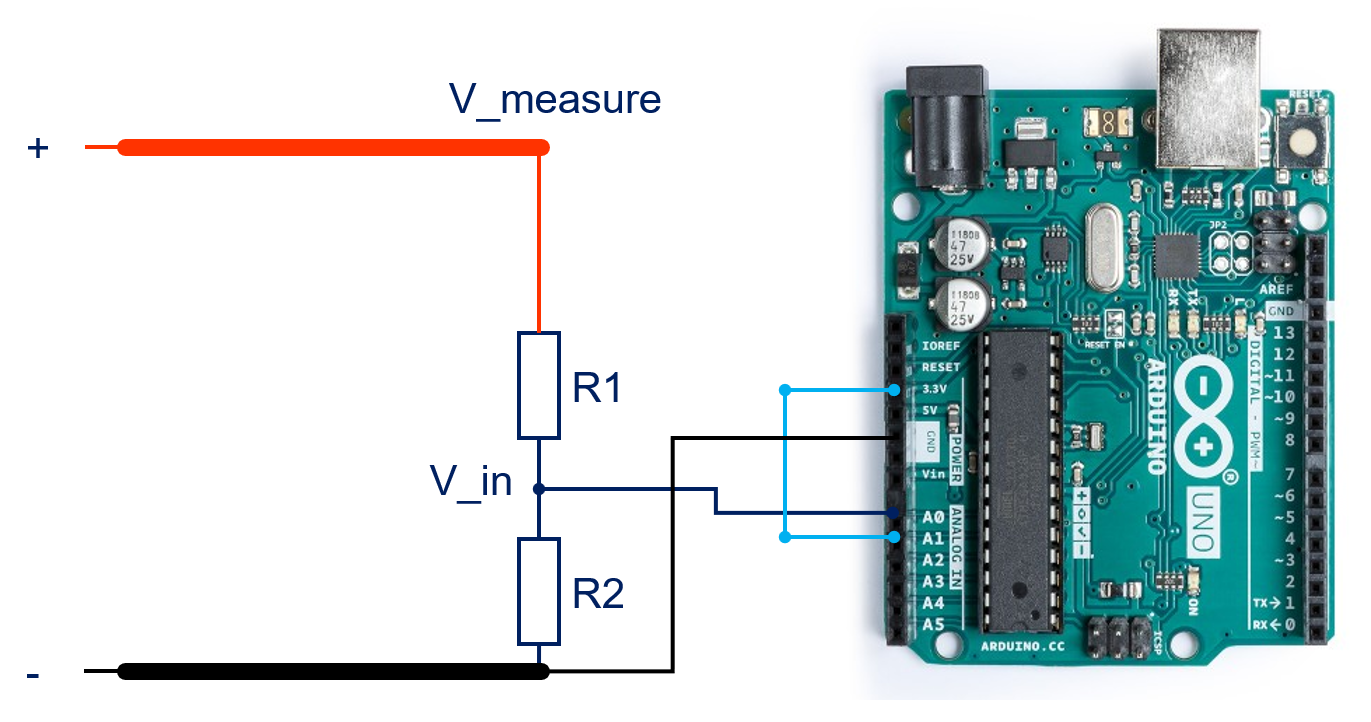

Схема разделена на две части: сам мультиметр и измеритель индуктивности, по сути, это одна и та же схема и собрана на печатной плате и разделена для удобства. Самый удобный вариант — собрать мультиметр на печатной плате, так как останется только изготовить печатную плату и разместить все компоненты. На видео можно увидеть, как изготавливается печатная плата методом утюжка и как устанавливаются все компоненты.
Чтобы получить хорошую точность измерений, мы должны знать несколько вещей. мы можем измерить (со всем, что уже подключено) напряжение между контактом 5v Arduino и GND Arduino и указать в скетче это значение, которое мы только что измерили. В скетче arduino для ввода этого значения ищем строку кода, где написано: «float vin = 4.8f; // pin» 5v «SET EXACT VALUE HERE» и мы меняем значение 4.8f на значение, которое мы только что измерили. Таким образом, мы будем иметь лучшую точность. Мы также можем улучшить, введя значения точных сопротивлений. Значения сопротивлений могут варьироваться, например у нас сопротивление со значением «100k» не всегда так, мы можем измерить сопротивления и ввести в скетче arduino точные значения, это даст нам еще большую точность. В эскизе вы найдете указания для ввода точных значений для измерения вольт и измерения сопротивления. Для измерения вольт у нас есть два резистора «100k» и «10k», а для измерения омов у нас есть 3 резистора «220», «10k» и «100k». Измените эти значения в скетче на точные значения, и у вас будет лучшая точность. Также старайтесь избегать «паразитных» сопротивлений, потому что это также может снизить точность. Чтобы избежать паразитных сопротивлений, вам просто нужно сварить все компоненты, чтобы избежать плохих соединений. Прежде чем писать плохие комментарии, если у вас возникнут проблемы, свяжитесь со мной, я постараюсь вам помочь, все можно исправить и решить! Моя электронная почта [email protected]
