Как правильно рассчитать диаметр провода для обмотки трансформатора. Какая зависимость между током и сечением провода в трансформаторе. Какие формулы использовать для расчета обмоток трансформатора. На что обращать внимание при выборе сечения провода для трансформатора.
Основные принципы расчета обмоток трансформатора
При проектировании трансформатора одной из ключевых задач является правильный выбор сечения провода для обмоток. От этого зависит эффективность работы трансформатора, его нагрев и срок службы. Рассмотрим основные принципы и формулы для расчета сечения провода обмоток.
Зависимость тока от сечения провода
Существует прямая зависимость между допустимым током через провод и его сечением. Чем больше ток, тем большее сечение провода требуется. Это связано с тем, что при увеличении тока возрастает нагрев провода из-за его сопротивления. Чтобы не допустить перегрева, необходимо увеличивать сечение.
Плотность тока в обмотках
Для расчета сечения провода используется понятие плотности тока — отношение силы тока к площади сечения проводника. Для трансформаторов обычно используют следующие значения плотности тока:
- 2-3 А/мм² — для маломощных трансформаторов
- 3-4 А/мм² — для трансформаторов средней мощности
- 4-5 А/мм² — для мощных трансформаторов
Формулы для расчета сечения провода обмоток
Рассмотрим основные формулы, используемые для расчета сечения провода обмоток трансформатора:
Формула для расчета сечения по току
Сечение провода S (мм²) можно рассчитать по формуле:
S = I / j
где I — ток через обмотку (А), j — допустимая плотность тока (А/мм²).
Формула для расчета диаметра провода
Диаметр провода d (мм) можно определить по формуле:
d = 1.13 * √S
где S — рассчитанное сечение провода (мм²).
Особенности расчета первичной и вторичной обмоток
При расчете сечения провода для первичной и вторичной обмоток трансформатора есть некоторые особенности:
Расчет первичной обмотки
Для первичной обмотки ток рассчитывается по формуле:
I1 = P / (U1 * cosφ)
где P — мощность трансформатора (Вт), U1 — напряжение первичной обмотки (В), cosφ — коэффициент мощности (обычно 0.8-0.9).
Расчет вторичной обмотки
Для вторичной обмотки ток определяется как:
I2 = P / U2
где P — мощность трансформатора (Вт), U2 — напряжение вторичной обмотки (В).
Пример расчета сечения провода для трансформатора
Рассмотрим пример расчета сечения провода для трансформатора мощностью 100 Вт, с первичным напряжением 220 В и вторичным 12 В.
Расчет первичной обмотки
1. Рассчитаем ток в первичной обмотке:
I1 = 100 / (220 * 0.9) = 0.5 А
2. Определим сечение провода при плотности тока 3 А/мм²:
S1 = 0.5 / 3 = 0.17 мм²
3. Рассчитаем диаметр провода:
d1 = 1.13 * √0.17 = 0.47 мм
Расчет вторичной обмотки
1. Рассчитаем ток во вторичной обмотке:
I2 = 100 / 12 = 8.3 А
2. Определим сечение провода при плотности тока 4 А/мм²:
S2 = 8.3 / 4 = 2.08 мм²
3. Рассчитаем диаметр провода:
d2 = 1.13 * √2.08 = 1.63 мм
Факторы, влияющие на выбор сечения провода
При выборе сечения провода для обмоток трансформатора следует учитывать ряд факторов:
- Мощность трансформатора — чем она выше, тем больше сечение требуется
- Время работы под нагрузкой — для длительной работы нужно большее сечение
- Условия охлаждения — при плохом охлаждении требуется увеличить сечение
- Материал провода — для алюминия нужно большее сечение, чем для меди
- Форма сечения — круглое сечение эффективнее прямоугольного
Рекомендации по выбору сечения провода для трансформатора
При расчете и выборе сечения провода для обмоток трансформатора рекомендуется:
- Использовать запас по сечению 10-15% от расчетного значения
- Округлять расчетное сечение до ближайшего стандартного
- Для маломощных трансформаторов выбирать провод не тоньше 0.2 мм
- Учитывать механическую прочность — для крупных трансформаторов нужен более толстый провод
- При необходимости использовать параллельные проводники вместо одного толстого
Зависимость допустимого тока от диаметра медного провода
Для удобства выбора сечения провода можно использовать таблицу зависимости допустимого тока от диаметра медного провода:
| Диаметр провода, мм | Сечение, мм² | Допустимый ток, А |
|---|---|---|
| 0.2 | 0.03 | 0.1 |
| 0.5 | 0.2 | 0.5 |
| 1.0 | 0.8 | 2.0 |
| 1.5 | 1.8 | 5.0 |
| 2.0 | 3.1 |
Ошибки при расчете сечения провода обмоток
При расчете сечения провода для обмоток трансформатора нужно избегать следующих ошибок:
- Использование слишком тонкого провода, что приведет к перегреву
- Выбор излишне толстого провода, что увеличит габариты и стоимость
- Игнорирование условий эксплуатации трансформатора
- Неучет потерь в сердечнике при расчете мощности
- Использование неподходящих значений плотности тока
Проверка правильности расчета сечения провода
После расчета сечения провода рекомендуется выполнить проверку:
- Рассчитать потери мощности в обмотках
- Определить нагрев обмоток при работе
- Сравнить расчетные значения с допустимыми
- При необходимости скорректировать сечение провода
- Провести тестирование трансформатора под нагрузкой
Заключение
Правильный расчет и выбор сечения провода для обмоток — важный этап проектирования трансформатора. Это позволяет обеспечить эффективную и надежную работу устройства. При расчетах нужно учитывать множество факторов и использовать проверенные формулы и рекомендации. В случае сомнений лучше проконсультироваться со специалистом или провести дополнительные испытания трансформатора.
Силовые трансформаторы, простой расчет — Радиомастер инфо
от admin
В статье на конкретном примере приводится простой метод расчета силового трансформатора для блока питания или зарядного устройства.
- Перед тем, как использовать силовой трансформатор необходимо определиться с его мощностью.
Например, нужно рассчитать силовой трансформатор для зарядного устройства, которым будем заряжать автомобильные аккумуляторы емкостью до 60 А/час.
Как известно, ток заряда равен 0,1 от емкости аккумулятора, в нашем случае это 6 Ампер.
Напряжение для заряда аккумулятора должно быть не менее 15 В, плюс падение напряжения на диодах и токоограничивающем резисторе, примем его около 5 В.
Итого, напряжение вторичной обмотки должно быть около 20 В, при токе до 6 А.
Мощность при этом, будет равна Р = 6 А х 20 В = 120 Вт.
К.п.д. силового трансформатора при мощности до 60 Вт составляет 0,75. При мощности до 150 Вт 0,8 и при больших мощностях 0,85.
В нашем случае принимаем к.п.д. равным 0,8.
При мощности вторичной обмотки 120 Вт, с учетом к.п.д. мощность первичной обмотки равна:
120 Вт : 0,8 = 150 Вт.
- По этой мощности определяем площадь поперечного сечения сердечника, на котором будут расположены обмотки.
S (см2) = (1,0 ÷1,2) √Р
Коэффициент перед корнем квадратным из мощности зависит от качества электротехнической стали сердечника.
Принимаем его равным среднему значению 1,1 и получаем площадь сердечника равной 13,5 см2.
- Теперь нужно определить дополнительную величину – количество витков на вольт. Обозначим ее N.
N = (50 ÷70)/S (см2)
Коэффициент от 50 до 70 зависит от качества стали. Возьмем среднее значение 60.
Получаем количество витков на вольт равным:
N = 60/13,5 = 4,44
Округлим это значение до 4,5 витка на вольт.
Первичная обмотка будет работать от 220 В. Ее количество витков равно 220 х 4,5 = 990 витков.
Вторичная обмотка должна выдавать 20 В. Ее количество витков равно 20 х 4,5 = 90 витков.
- Осталось определить диаметр провода обмоток.
Для этого нужно знать ток каждой обмотки. Для вторичной обмотки ток нам известен, его величина 6 А.
Ток первичной обмотки определим, как мощность, деленную на напряжение. (Сдвиг фаз для упрощения расчета учитывать не будем).
I1 = 150 Вт / 220 В = 0,7 А
Диаметр провода определяем по формуле:
D(мм) = (0,7÷0,8)√I(А)
Коэффициент перед корнем квадратным влияет на плотность тока в проводе. Чем больше его значение, тем меньше будет греться провод при работе. Примем среднее значение.
Для меди плотность тока до 3,2 А/мм кв, для алюминиевых проводов до 2А/мм кв.
Диаметр провода первичной обмотки:
D1 = 0,75 √0,7 = 0,63 мм
Диаметр провода вторичной обмотки:
D2 = 0,75 √6 = 1,84 мм
Для намотки выбираем ближайший больший диаметр.
Если нет толстого провода для вторичной обмотки, можно намотать ее в два провода. При этом суммарная площадь сечения проводов должна быть не меньше площади сечения для рассчитанного диаметра провода. Как известно, площадь сечения равна πr² , где π это 3,14, а r — радиус провода.
Вот и весь расчет.
Если вторичных обмоток несколько, сумма их мощностей не должна превышать величину, равную мощности первичной обмотки, умноженной на к.п.д. Количество витков на вольт одинаково для всех обмоток конкретного трансформатора. Если известно количество витков на вольт, можно намотать обмотку на любое напряжение, главное, чтобы она влезла в окно магнитопровода. Диаметр провода каждой обмотки определяется исходя из величины тока этой обмотки.
Овладев этой простой методикой, вы сможете не только изготовить нужный вам силовой трансформатор, но и подобрать уже готовый.
Материал статьи продублирован на видео:

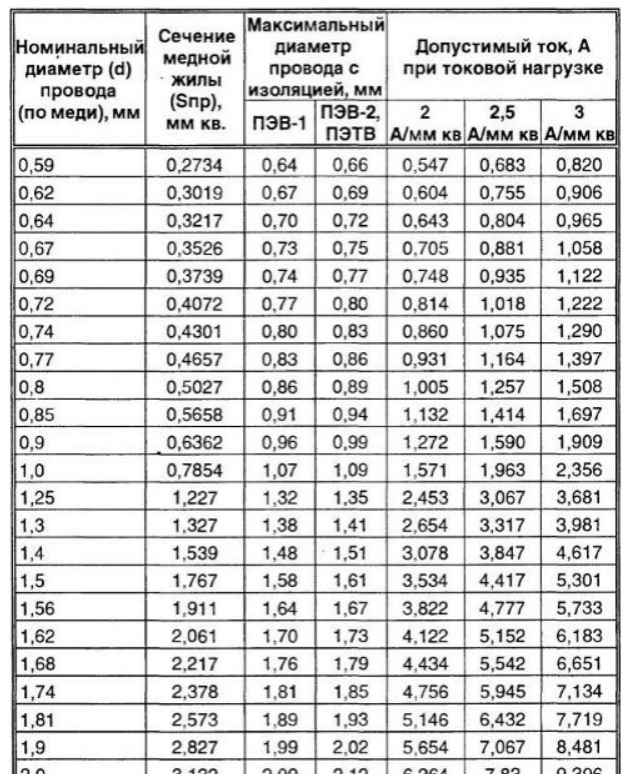

Выбор провода для трансформатора по току в нагрузке
В домашних условиях для питания собранной конструкции нередко требуется сетевой понижающий напряжение трансформатор.
Когда не удается найти подходящий по параметрам среди унифицированных.
|
Номинальный диаметр (d) провода (по меди), мм |
Сечение медной жилы (Snp), мм кв. |
Максимальный диаметр провода с изоляцией, мм |
Допустимый ток, А при токовой нагрузке |
|||
|
ПЭВ-1 |
ПЭВ-2, ПЭТВ |
2 А/мм кв |
2,5 А/мм кв |
3 А/мм кв |
||
|
0,59 |
0,2734 |
0,64 |
0,66 |
0,547 |
0,683 |
0,820 |
|
0,62 |
0,3019 |
0,67 |
0,69 |
0,604 |
0,755 |
0,906 |
|
0,64 |
0,3217 |
0,70 |
0,72 |
0,643 |
0,804 |
0,965 |
|
0,67 |
0,3526 |
0,73 |
0,75 |
0,705 |
0,881 |
1,058 |
|
0,69 |
0,3739 |
0,74 |
0,77 |
0,748 |
0,935 |
1,122 |
|
0,72 |
0,4072 |
0,77 |
0,80 |
0,814 |
1,018 |
1,222 |
|
0,74 |
0,4301 |
0,80 |
0,83 |
0,860 |
1,075 |
1,290 |
|
0,77 |
0,4657 |
0,83 |
0,86 |
0,931 |
1,164 |
1,397 |
|
0,8 |
0,5027 |
0,86 |
0,89 |
1,005 |
1,257 |
1,508 |
|
0,85 |
0,5658 |
0,91 |
0,94 |
1,132 |
1,414 |
1,697 |
|
0,9 |
_ 0,6362 |
0,96 |
0,99 |
1,272 |
1,590 |
1,909 |
|
1,0 |
0,7854 |
1,07 |
1,09 |
1,571 |
1,963 |
2,356 |
|
1,25 |
1,227 |
1,32 |
1,35 |
2,453 |
3,067 |
3,681 |
|
1,3 |
1,327 |
1,38 |
1,41 |
2,654 |
3,317 |
3,981 |
|
1,4 |
1,539 |
1,48 |
1,51 |
3,078 |
3,847 |
4,617 |
|
1,5 |
1,767 |
1,58 |
1,61 |
3,534 |
4,417 |
5,301 |
|
1,56 |
1,911 |
1,64 |
1,67 |
3,822 |
4,777 |
5,733 |
|
1,62 |
2,061 |
1,70 |
1,73 |
4,122 |
5,152 |
6,183 |
|
1,68 |
2,217 |
1,76 |
1,79 |
4,434 |
5,542 |
6,651 |
|
1,74 |
2,378 |
1,81 |
1,85 |
4,756 |
5,945 |
7,134 |
|
1,81 |
2,573 |
1,89 |
1,93 |
5,146 |
6,432 |
7,719 |
|
1,9 |
2,827 |
1,99 |
2,02 |
5,654 |
7,067 |
8,481 |
|
2,0 |
3,132 |
2,09 |
2,12 |
6,264 |
7,83 |
9,396 |
|
2,24 |
3,929 |
2,34 |
2,37 |
7,858 |
9,82 |
11,787 |
|
2,44 |
4,676 |
2,54 |
2,57 |
9,352 |
11,69 |
14,028 |
|
2,63 |
4,895 |
2,60 |
2,63 |
9,79 |
12,237 |
14,685 |
Литература:
И.
П. Шелестов — Радиолюбителям полезные схемы, книга 3.
- PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН.
- Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет.
- Проекты с открытым исходным кодом — доступ к тысячам открытых проектов в сообществе PCBWay!
2 13086 Другие справочные данные
трансформатор справочник
- Сигнализатор количества витков для ручного намоточного станка (CD4040)
- TA31273FN — приемник данных, передаваемых по радиоканалу в диапазоне 240-450 MHz
- Параметры фоторезисторов серии GL55 — справочник
- Микросхемы применяемые в счетчиках электроэнергии
Расчет трансформатора | EC&M
Примечание. Эта статья основана на NEC 2020 года.
Трансформатор передает электрическую энергию (мощность) от одной системы к другой посредством индукции без физического соединения между двумя системами (кроме заземления и соединения).
Таким образом, Национальный электротехнический кодекс (NEC) называет трансформаторы «отдельно производными системами».
Большинство трансформаторов повышают или понижают напряжение, но изолирующие трансформаторы этого не делают; они просто отделяют первичную обмотку от вторичной.
Некоторые основы
Обмотка трансформатора, подключенная к источнику напряжения, является «первичной». Обмотка трансформатора, подключенная к нагрузке, является «вторичной».
Напряжение, которое может индуцироваться во вторичной обмотке первичным магнитным полем, зависит от количества петель (витков) вторичного проводника, разрезаемых первичным электромагнитным полем. Напряжение на первичной стороне — это «первичное линейное напряжение», а напряжение на вторичной стороне — «вторичное линейное напряжение».
Трансформаторы рассчитаны на киловольт-ампер (кВА), где 1 кВА = 1000 вольт-ампер (ВА).
Треугольник и звезда
Трансформаторы, соединенные треугольником, имеют три обмотки, соединенные встык.
Линейные проводники подключаются к каждой точке, где встречаются две обмотки. Эта система называется «Дельта», потому что в развернутом виде она выглядит как треугольник (греческий символ «Дельта» для буквы D). Для трансформатора треугольник/треугольник и первичная, и вторичная обмотки соединены треугольником ( Рис. 1 ).
При работе с дельта-трансформаторами не забывайте о «высокой ножке» (см. врезку в конце этой статьи).
Трансформаторы, соединенные звездой, имеют по одному проводу от каждой из трех обмоток, соединенных с общей точкой. Другие выводы от каждой из обмоток подключаются к линейным проводникам. Вторичная обмотка со звездообразным расположением часто представлена Y-образным расположением обмоток ( рис. 2 )
Линейные токи
Вы можете рассчитать линейный ток трансформатора, используя соответствующую формулу для однофазных или трехфазных систем:
Однофазный: I = ВА ÷ E
3-фазный: I = ВА ÷ (E × 1,732 )
Защита от перегрузки по току
Для защиты обмоток трансформатора от перегрузки по току используйте проценты, указанные в таблице 450.
3(B) и соответствующих примечаниях.
Раздел 450.3(B) касается защиты обмоток трансформатора, а не проводников, питающих или выходящих из трансформатора.
Для токов 9А и более, гл. 450.3(B), применяется Примечание 1. Если 125 % первичного тока не соответствует стандартному предохранителю или нерегулируемому автоматическому выключателю, вы можете использовать следующий более высокий номинал устройства защиты от перегрузки по току (OCPD), как указано в гл. 240,6 (А).
Первичная максимальная токовая защита, менее 9 А пример
Вопрос: Каков максимальный первичный номинал OCPD для однофазного трансформатора 240 В с постоянной нагрузкой 2 кВА?
Первичный ток = (Номинальная мощность трансформатора ВА) ÷ (Первичное напряжение)
Первичный ток = 2000 ВА ÷ 240 В
Первичный ток = 8,33 А
Первичная защита = (Первичный ток) × (Таблица 450.3(B) в процентах) 8,33 A × 167 %
Первичная защита = 13,92 A
Первичная максимальная токовая защита более 9 А пример
Вопрос: Какова максимальная первичная номинальная мощность OCPD для 3-фазного трансформатора 480 В с непрерывной нагрузкой 45 кВА ( Рис.
3 )?
Первичный ток = Номинальная мощность трансформатора ВА ÷ (Первичное напряжение × 1,732)
Первичный ток = 45 000 ВА ÷ (480 В × 1,732)
Первичный ток = 54 А
Первичная защита = 54A × 125%
Первичная защита = 68A
Таким образом, в этой ситуации используйте OCPD на 70A. [Разд. 240.6(A) и таблица 450.3(B), примечание 1]
Размер первичного проводника
Размер первичных проводников должен составлять не менее 125 % длительных нагрузок, плюс 100 % непостоянных нагрузок, исходя из номинальных токов клемм при температуре, как перечисленных в Таблице 310.15(B)(16), перед любой регулировкой тока [Sec. 210.19(А)(1)].
Защита проводников от перегрузки по току в соответствии с их силой тока после регулировки емкости, как указано в гл. 310,15 [240,4]. Вы можете использовать следующий более высокий стандартный номинал OCPD (выше допустимой нагрузки защищаемых проводников), если номинал OCPD не превышает 800 А [разд. 240.4(В)].
Пример размера первичного проводника
Вопрос: Первичный проводник какого размера можно использовать для трехфазного трансформатора мощностью 45 кВА с непрерывной нагрузкой, 480 В, где первичный OCPD рассчитан на 70 А?
Шаг 1 : Размер первичного проводника должен быть равен 125 % номинального тока первичной обмотки.
I = 45 000 ВА ÷ (480 В × 1,732) = 54 А
54 А × 1,25 = 68 А
Проводник 4 AWG рассчитан на 70 А при 60°C [Разд. 110.14(C)(1)(a)(1) и табл. 310.15(B)(16)].
Шаг 2 : Убедитесь, что проводники защищены в соответствии с их током [Разд. 240.4].
Проводник 4 AWG с номинальным током 70 А при 60°C может быть защищен первичным OCPD на 70 А.
Сечение вторичного проводника
Сила тока вторичного проводника должна быть как минимум равна номиналу устройства, питаемого вторичными проводниками или OCPD на конце вторичных проводников [разд. 240.21(С)(2)]. Предположим, что вторичные проводники будут непрерывно нести полную мощность трансформатора.
Шаг 1 : Определите номинал устройства, питаемого от вторичных проводников, при 125% вторичного номинала [Разд. 215.2(А)(1)(а)].
Шаг 2 : Размер вторичных проводников должен быть таким, чтобы их допустимая нагрузка была не меньше номинала устройства, обеспечиваемого вторичными проводниками [Разд.
240.21(С)].
Пример размера вторичного проводника
Вопрос: Какой размер вторичного проводника можно использовать для трехфазного трансформатора мощностью 45 кВА с непрерывной нагрузкой, 480–120/208 В?
Шаг 1 : Определите номинальный ток вторичной обмотки.
Вторичный ток = Трансформатор ВА ÷ (Вторичное напряжение × 1,732)
I = 45 000 ВА ÷ (208 В × 1,732)
I = 125 A
Шаг 2 : Определите размер вторичного OCPD для постоянной нагрузки (125 % от номинального тока вторичной обмотки) [Разд. 215.3].
125 А × 1,25 = 156 А
Таким образом, в этой ситуации используйте OCPD на 175 А [разд. 240,6 (А)].
Шаг 3 : Размер вторичного проводника должен быть таким, чтобы он имел допустимую нагрузку не менее 175 А вторичного OCPD (Шаг 2) [Разд. 240.21(С)(2)].
Используйте 2/0 AWG номиналом 175 А при 75°C [Разд. 110.14(C)(1)(b) и таблица 310.15(B)(16)]
Заземление и соединение
Системная соединительная перемычка, размеры указаны в сек.
250.102(C) в зависимости от площади вторичных проводников [Sec. 250.30(А)(1) и гл. 250.28(D)(1)], должен быть установлен в том же месте, где проводник заземляющего электрода заканчивается в нейтральной точке трансформатора [разд. 250.102(С)].
Проводник заземляющего электрода должен соединять нейтральную точку отдельной системы с заземляющим электродом типа, указанного в гл. 250,30 (А) (4). Размер проводника заземляющего электрода в сек. 250.66, исходя из площади незаземленного вторичного провода [гл. 250.30(А)(5)].
Как избежать ошибок
Ошибка в расчетах может иметь трагические последствия. Так как же уменьшить вероятность ошибки в расчетах трансформатора?
Математика здесь несложная, но если вы выберете неправильную формулу, ваши результаты будут неправильными, даже если ваши математические расчеты верны. Эти четыре простых шага помогут выбрать правильную формулу для данного приложения:
- Дважды проверьте номинал ВА.
- Определите первичное и вторичное напряжение, а также однофазное или трехфазное.
- Дважды проверьте параметры нагрузки и расчеты.
- Убедитесь, что вы использовали правильные формулы. Вот совет, который поможет вам сделать это без остекления глаз: ссылайтесь на неправильные формулы. Например, вы работаете в однофазной системе. Посмотрите на формулу для 3-х фазного. Это то, что вы использовали? Если нет, отлично. Перейдите к следующему элементу и используйте аналогичный процесс.
Эти материалы предоставлены нам компанией Mike Holt Enterprises из Лисбурга, штат Флорида. Чтобы ознакомиться с учебными материалами Code, предлагаемыми этой компанией, посетите сайт www.mikeholt.com/code.
Обмотка трансформатора — рассчитайте сечение меди и номинальные значения тока —
Обмотка трансформатора — намотайте собственный трансформатор дома, используя простую математику, а также зная, какой размер меди я хочу использовать при намотке трансформатора.
хочу что такое трансформатор?
Трансформатор рабочий Трансформатор определяется как электрическое устройство, работающее по принципу электромагнитной силы.
Трансформатор содержит медную проволоку и металлические листы. на рынке есть разные типы трансформаторов. В основном трансформаторы используются для преобразования высокого напряжения в низкое напряжение или преобразования низкого напряжения в высокое напряжение.
Это широко известно как повышающий трансформатор и понижающий трансформатор. Повышающий трансформатор выполняет работу по преобразованию низкого напряжения в уровень высокого напряжения. И понижающий трансформатор, который выполняет работу по преобразованию высокого напряжения в низкое.
Трансформатор содержит первичную и вторичную обмотки катушки. В понижающем трансформаторе первичная обмотка содержит меньше витков, а вторичная обмотка имеет наименьшее количество витков, чем первичная. В повышающем трансформаторе первичная обмотка представляет собой толстый медный провод с меньшим числом витков. И вторичная катушка с большим количеством витков.
Типы трансформаторов, обычно использующих электронные устройства
Используются различные типы трансформаторов.
Обычно используются следующие трансформаторы:
- Повышающие трансформаторы
- Понижающие трансформаторы
- Трансформаторы с воздушным сердечником
- Трансформаторы с железным сердечником
- Тороидальные трансформаторы
В этой статье я собираюсь просто рассказать о том, как рассчитать обмотку трансформатора. и какой размер медного провода нам нужно выбрать при намотке трансформатора.
Расчет витков обмотки трансформатора
Обмотка трансформатора основана на уравнении
NS/NP = VS/VP
NS = количество витков вторичной обмотки
NP = количество витков первичной катушка.
VS = напряжение во вторичной обмотке.
VP = напряжение в первичной обмотке.
Специально для демонстрации я соберу 12-вольтовый трансформатор, работающий от сети 230 вольт. Теперь нам нужно рассчитать количество витков в первичной и вторичной обмотке лучшего трансформатора.
Я не упоминаю размер сердечника, он будет меняться в зависимости от мощности трансформатора.
Это уравнение предназначено только для расчета количества витков обмотки трансформатора.ВС = 230 вольт. ВП = 12 вольт.
НС = ? НП = 80 витков.
Как мы хотим рассчитать вторичные витки этого трансформатора.
NS/ Np = VS/ VP
NS = ( VS*NP) / VP
= ( 230/1500) *12
=1533,33 витка
То есть 1540 витков необходимо для получения 12 вольт на первичной обмотке.
Калибр медного провода и ампер
Вы запутались при намотке трансформатора, какой калибр медного провода я использовал для обмотки трансформатора. И
сколько ампер можно получить? Или вы решили сделать трансформатор на 5 а и не знаете какую медь использовать?
Вот решение этой путаницы. Выберите размер меди в соответствии с конкретным ампер вам нужно.
2 amp
