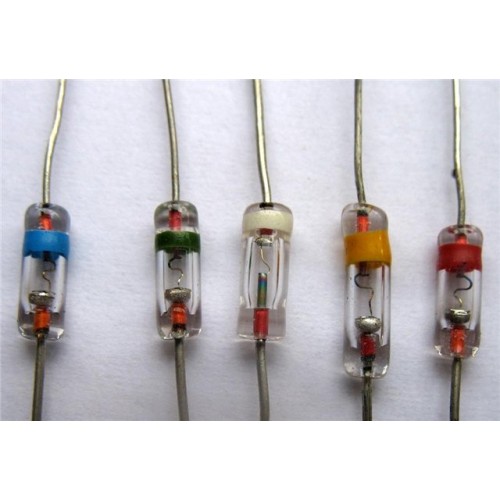

Цветная маркировка отечественных диодов

В таблице приведена отечественная маркировка диодов. Отечественные диоды маркируются с помощью цветовых полос или точек. В некоторых случаях имеет значение цвет корпуса.

Наименование	Цвет корпуса или метка	Метка у вывода
		Анод (+)	Катод (-)
Д9Б	—	Красное кольцо	—
Д9В	—	Оранжевое или красное + оранжевое кольцо	—
Д9Г	—	Желтое или красное + желтое кольцо	—
Д9Д	—	Белое или красное + белое кольцо	—
Д9Е	—	Голубое или красное + голубое кольцо	—
Д9Ж	—	Зеленое или красное + зеленое кольцо	—
Д9И	—	Два желтых кольца	—
Д9К	—	Два белых кольца	—
Д9Л	—	Два зеленых кольца	—
Д9М	—	Два голубых кольца	—
КД102А	—	Зеленая точка	—
КД102Б	—	Синяя точка	—
2Д102А	—	Желтая точка	—
2Д102Б	—	Оранжевая точка	—
КД103А	Черный	Синяя точка	—
КД103Б	Зеленый	Желтая точка	—
2Д103А	—	Белая точка	—
КД104А	—	Красная точка	—
2Д104А	—	Белая точка	—
КД105Б	Желтая точка	Желтая или белая полоса	—
КД105В	Зеленая точка	Желтая или белая полоса	—
КД105Г	Красная точка	Желтая или белая полоса	—
КД105Д	Белая точка	Желтая или белая полоса	—
ГД107А	—	Черная точка	—	—
ГД107Б	—	Серая точка	—	—
КД106А	Белая точка	—	—	—
КД109А	Белая точка	—	—	—
КД109Б	Желтая точка	—	—	—
КД109В	Зеленая точка	—	—	—
КДС111А	Красная точка у первого вывода	—	—	—
КДС111Б	Зеленая точка у первого вывода	—	—	—
КДС111В	Желтая точка у первого вывода	—	—	—
КД116Б1	—	Красная точка	—	—
2Д118А1	—	Цветная точка	—	—
КД208А	—	Зеленая полоса	—
КД209А	—	Красная полоса на торце	—
КД209Б	Зеленая точка	Красная полоса на торце	—
КД209В	Красная точка	Красная полоса на торце	—
КД209Г	Белая точка	Красная полоса на торце	—
2Д215А	—	Красная точка	—	—
2Д216А	—	Красная точка	—	—
2Д216Б	—	Зеленая точка	—	—
2Д217А	—	Белая точка	—	—
2Д217Б	—	Красная точка	—	—
2Д218А	—	Цветная точка	—	—
КД221А	—	Голубая точка	—
КД221Б	Белая точка	Голубая точка	—
КД221В	Черная точка	Голубая точка	—
КД221Г	Зеленая точка	Голубая точка	—
КД226А	—	—	Оранжевое кольцо
КД226Б	—	—	Красное кольцо
КД226В	—	—	Зеленое кольцо
КД226Г	—	—	Желтое кольцо
КД226Д	—	—	Белое кольцо
КД226Е	—	—	Голубое кольцо
2Д228А	—	Цветная точка	—	—
2Д235А	—	Белая полоса	—	—
2Д235Б	—	Красная полоса	—	—
2Д236А	—	Цветная точка	—	—
2Д236Б	—	Две цветных точки	—	—
КД243А	—	—	Фиолетовое кольцо
КД243Б	—	—	Оранжевое кольцо
КД243В	—	—	Красное кольцо
КД243Г	—	—	Зеленое кольцо
КД243Д	—	—	Желтое кольцо
КД243Е	—	—	Белое кольцо
КД243Ж	—	—	Голубое кольцо
КД247А	—	—	Два фиолетовых кольца
КД247Б	—	—	Два оранжевых кольца
КД247В	—	—	Два красных кольца
КД247Г	—	—	Два зеленых кольца
КД247Д	—	—	Два желтых кольца
КД247Е	—	—	Два белых кольца
КД247Ж	—	—	Два голубых кольца
КД409А	Желтая точка	—	—	—
КД410А	—	Красная точка	—
КД410Б	—	Синяя точка	—
2Д413А	—	Зеленая точка	—	—
2Д413Б	—	Зеленая и красная точка	—	—
КД413А	—	Белая точка	—	—
КД413Б	—	Белая и красная точка	—	—
КД417А	—	Белая точка	—	—
2Д422А	Продольная красная черта	Красная полоса	—	—
КД424А	—	—	Два голубых кольца	—
КД424В	—	—	Два зеленых кольца	—
КД424Г	—	—	Два красных кольца	—
КД427А	—	Красная точка	—	—
КД427Б	—	Оранжевая точка	—	—
КД427В	—	Зеленая точка	—	—
КД427Г	—	Желтая точка	—	—
КД427Д	—	Белая точка	—	—
КД509А	—	Синее узкое кольцо	Синее широкое кольцо
2Д509А	—	Синяя точка и узкое кольцо	Синее широкое кольцо
КД510А	—	Два узких зеленых кольца	Зеленое широкое кольцо
2Д510А	—	Зеленая точка и узкое кольцо	Зеленое широкое кольцо
ГД511А	—	Две голубые точки	—	—
ГД511Б	—	Голубая и желтая точка	—	—
ГД511В	—	Голубая и оранжевая точка	—	—
КД512А	—	Красная точка	—	—
КД514А	—	Желтая точка	—	—
КД519А	—	Белая точка	—	—
КД519Б	—	Красная точка		—
КД520А	—	Желтая точка	—	—
КД521А	—	Два синих узких кольца	Синне широкое кольцо
КД521Б	—	Два серых узких кольца	Серое широкое кольцо
КД521В	—	Два желтых узких кольца	Желтое широкое кольцо
КД521Г	—	Два белых узких кольца	Белое широкое кольцо
КД521Д	—	Два узких зеленых кольца	Широкое зеленое кольцо
КД522А	—	Черное широкое кольцо	Черное узкое кольцо
КД522Б	—	Черное широкое кольцо	Два черных узких кольца
2Д522А	—	Черное широкое кольцо	Черная точка
1N4148	—	—	Черное кольцо
2Д706АС9	Буквы ЛС	—	—	—
2Д707АС9	Буквы МС	—	—	—
2Д708А	—	—	Белое кольцо	—
2Д708Б	—	—	Синее кольцо	—
2Д803АС9	Буквы НС	—	—	—
2Д806А	Две красные точки	—	—	—
2Д806Б	Красная и белая точки	—	—	—
КД808А	—	—	Белое кольцо	—
2Д809А	Голубое кольцо	—	—	—
2Д809Б	Красное кольцо	—	—	—
2Д906А	Белая точка и знак у 4-го вывода	—	—	—
2Д906Б	Красная точка и знак у 4-го вывода	—	—	—
2Д906В	Две красных точки и знак у 4-го вывода	—	—	—
2Д921А	Белая точка	—	—	—
2Д921Б	Зеленая точка	—	—	—
2Д922А	—	Белая точка	—	—
2Д922Б	—	Зеленая точка	—	—
2Д922В	—	Желтая точка	—	—
КД922А	—	Красная точка	—	—
КД922Б	—	Синяя точка	—	—
КД922В	—	Оранжевая точка	—	—
КД923А	—	Зеленое кольцо	—	—
2Д924А	Две белые точки	—	—	—
2Д925А	Две черные точки	—	—	—
2Д925Б	Черная и белая точки	—	—	—
2Д926А	—	—	Красная полоса	—
2Д927А	—	—	Синее кольцо	—

Цветовая маркировка диодов

Лучшие смартфоны на Android в 2022 году

Серия iPhone от Apple редко чем удивляет. Когда вы получаете новый iPhone, общее впечатление, скорее всего, будет очень похожим на ваше предыдущее устройство. Однако всё совсем не так в лагере владельцев устройств на Android. Существуют телефоны Android всех форм и размеров, не говоря уже о разных ценовых категориях. Другими словами, Android-телефон может подойти многим. Однако поиск лучших телефонов на Android может быть сложной задачей.

Документация Схемотехника CAD / CAM Статьи

Диоды Транзисторы Переходника и адаптеры Разъемы Кабели Комплектующие

• Главная
/
• База знаний
/
• Документация
/
• Диоды

Тип диода	Цвет корпуса или метка на корпусе	Метка у анода (+)	Метка у катода (-)	Внешний вид
Д9Б	—	Красное кольцо	—
Д9В	—	Оранжевое или красное + оранжевое кольцо	—
Д9Г	—	желтое или красное + желтое кольцо	—
Д9Д	—	Белое или красное + белое кольцо	—
Д9Е	—	Голубое или красное + голубое кольца	—
Д9Ж	—	Зеленое или красное + зеленое кольцо	—
Д9И	—	Два желтых кольца	—
Д9К	—	Два белых кольца	—
Д9Л	—	Два зеленых кольца	—
Д9М	—	Два голубых кольца	—
КД102А	—	Зеленая точка	—
КД102Б	—	Синяя точка	—
2Д102А	—	Желтая точка	—
2Д102Б	—	Оранжевая точка	—
КД103А	Черный	Синяя точка	—
КД103Б	Зеленый	Желтая точка	—
2Д103А	—	Белая точка	—
КД105Б	Точка остутсвует	Белая или желтая полоса	—
КД105В	Зеленая точка	Белая или желтая полоса	—
КД105Г	Красная точка	Белая или желтая полоса	—
КД105Д	Белая или желтая точка	Белая или желтая полоса	—
КД208А	Желтая точка	Черная, Зеленая или желтая точка	—
КД209А	—	Черная, Зеленая или желтая точка	—
КД209Б	Белая точка	Черная, Зеленая или желтая точка	—
КД209В	Черная точка	Черная, Зеленая или желтая точка	—
КД209Г	Зеленая точка	Черная, Зеленая или желтая точка	—
КД221А	—	Голубая точка	—
КД221Б	Белая точка	Голубая точка	—
КД221В	Черная точка	Голубая точка	—
КД221Г	Зеленая точка	Голубая точка	—
КД221Д	Бежевая точка	Голубая точка	—
КД221Е	Желтая точка	Голубая точка	—
КД226А	—	—	Оранжевое кольцо
КД226Б	—	—	Красное кольцо
КД226В	—	—	Зеленое кольцо
КД226Г	—	—	Желтое кольцо
КД226Д	—	—	Белое кольцо
КД226Е	—	—	Голубое кольцо
КД243А	—	—	Фиолетовое кольцо
КД243Б	—	—	Оранжевое кольцо
КД243В	—	—	Красное кольцо
КД243Г	—	—	Зеленое кольцо
КД243Д	—	—	Желтое кольцо
КД243Е	—	—	Белое кольцо
КД243Ж	—	—	Голубое кольцо
КД247А	—	—	Два фиолетовых кольца
КД247Б	—	—	Два оранжевых кольца
КД247В	—	—	Два красных кольца
КД247Г	—	—	Два зеленых кольца
КД247Д	—	—	Два желтых кольца
КД247Е	—	—	Два белых кольца
КД247Ж	—	—	Два голубых кольца
КД410А	—	Красная точка	—
КД410Б	—	Синяя точка	—
КД509А	—	Синее узкое кольцо	Синее широкое кольцо
2Д509А	—	Синяя точка и узкое кольцо	Синее широкое кольцо
КД510А	—	Два зеленых узких кольца	Зеленое широкое кольцо
2Д510А	—	Зеленая точка и узкое кольцо	Зеленое широкое кольцо
КД521А	—	Два синих узких кольца	Синее широкое кольцо
КД521Б	—	Два серых узких кольца	Серое широкое кольцо
КД521В	—	Два желтых узких кольца	Желтое широкое кольцо
КД521Г	—	Два белых узких кольца	Белое широкое кольцо
КД522А	—	Черное широкое кольцо	Черное узкое кольцо
КД522Б	—	Черное широкое кольцо	Два черных узких кольца
2Д522Б	—	Черное широкое кольцо	Черная точка
КД906	Белая полоса у четвертого вывода	—	—
КДС111А	Красная точка	—	—
КДС111Б	Зеленая точка	—	—
КДС111В	Желтая точка	—	—
КЦ422А	—	—	Черная точка
КЦ422Б	Белая точка	—	Черная точка
КЦ422В	Черная точка	—	Черная точка
КЦ422Г	Зеленая точка	—	Черная точка

Нравится

Твитнуть

Теги Справка

Сюжеты Справка

Микросхемы

12555 0

Интегральные стабилизаторы напряжения отечественного производства

14313 0

Индикаторы

10886 0

Комментарии (0)

Вы должны авторизоваться, чтобы оставлять комментарии.

Вход

О проекте Использование материалов Контакты

Новости Статьи База знаний

Радиомастер
© 2005–2022 radiomaster.ru

При использовании материалов данного сайта прямая и явная ссылка на сайт radiomaster.ru обязательна. 0.2329 s

Цветовая маркировка отечественных диодов

ДИОД	МАРКИРОВКА
2Д102А 2Д102Б КД102А КД102Б	желтая точка со стороны анода оранжевая точка со стороны анода зеленая точка со стороны анода синяя точка со стороны анода
2Д103А КД103А КД103Б	белая точка со стороны анода синяя точка со стороны анода желтая точка со стороны анода
2Д104А КД104А	белая точка со стороны анода красная точка со стороны анода
КД105Б КД105В КД105Г	полярность обозначается желтой полосой со стороны анода тип не маркируется тип обозначается зеленой точкой тип обозначается красной точкой
КД106А	белая точка со стороны анода
ГД107А ГД107Б	черная точка со стороны анода серая точка со стороны анода
КД109А КД109Б КД109В	белая точка со стороны анода желтая точка со стороны анода зеленая точка со стороны анода
КДС111А КДС111Б КДС111В	красная точка у первого вывода зеленая точка у первого вывода желтая точка у первого вывода
КД116Б1	красная точка со стороны анода
2Д118А1	цветная точка со стороны анода
КД208А	зеленая полоса со стороны анода
КД209А КД209Б КД209В	полярность обозначается красной полосой со стороны анода тип не маркируется тип обозначается зеленой точкой тип обозначается красной точкой
2Д215А	красная точка со стороны анода
2Д216А 2Д216Б	красная точка со стороны анода зеленая точка со стороны анода
2Д217А 2Д217Б	белая точка со стороны анода красная точка со стороны анода
2Д218А	цветная точка со стороны анода
КД221А КД221Б КД221В КД221Г	белая полоса со стороны анода белая полоса со стороны анода и белая точка белая полоса со стороны анода и зеленая точка белая полоса со стороны анода и красная точка
КД226А КД226Б КД226В КД226Г КД226Д	оранжевое кольцо со стороны катода красное кольцо со стороны катода зеленое кольцо со стороны катода желтое кольцо со стороны катода белое кольцо со стороны катода
2Д228А	цветная точка со стороны анода
2Д235А 2Д235Б	белая полоса со стороны анода красная полоса со стороны анода
2Д236А 2Д236Б	цветная точка со стороны анода две цветные точки со стороны анода
2Д237А 2Д237Б	маркируются одной цветной точкой маркируются двумя цветными точками
КД243А КД243Б КД243В КД243Г КД243Д КД243Е КД243Ж	фиолетовая полоса со стороны катода оранжевая полоса со стороны катода красная полоса со стороны катода зеленая полоса со стороны катода желтая полоса со стороны катода белая полоса со стороны катода голубая полоса со стороны катода
КД247А КД247Б КД247В КД247Г КД247Д КД247Е	два оранжевых кольца со стороны катода два красных кольца со стороны катода два зеленых кольца со стороны катода два желтых кольца со стороны катода два белых кольца со стороны катода два фиолетовых кольца со стороны катода
КД409А	маркируется желтой точкой на корпусе
КД410А КД410Б	красная точка со стороны анода синяя точка со стороны катода
2Д413А 2Д413Б КД413А КД413Б	зеленая точка со стороны анода зеленая и красная точка со стороны анода белая точка со стороны анода белая и красная точка со стороны анода
КД417А	белая точка со стороны анода
2Д422А	тип диода обозначается продольной чертой красного цвета и тире у анода
КД424А КД424В КД424Г	два голубых кольца со стороны катода два зеленых кольца со стороны катода два красных кольца со стороны катода
КД427А КД427Б КД427В КД427Г КД427Д	красная точка со стороны положительного вывода оранжевая точка со стороны положительного вывода зеленая точка со стороны положительного вывода желтая точка со стороны положительного вывода белая точка со стороны положительного вывода
КД510А 2Д510А	маркируется одной широкой и двумя узкими зелеными полосами со стороны катода маркируется одной широкой и одной узкой зелеными полосами со стороны катода
ГД511А ГД511Б ГД511В	две голубые точки со стороны анода голубая и желтая точки со стороны анода голубая и оранжевая точки со стороны анода
КД512А	красная точка со стороны анода
КД514А	желтая точка со стороны анода
КД519А КД519Б	белая точка со стороны анода красная точка со стороны анода
КД520А	желтая точка со стороны анода
КД521А КД521Б КД521В КД521Г КД521Д	одна широкая и две узкие синие полосы со стороны анода одна широкая и две узкие серые полосы со стороны анода одна широкая и две узкие желтые полосы со стороны анода одна широкая и две узкие белые полосы со стороны анода одна широкая и две узкие зеленые полосы со стороны анода
2Д522Б КД522А КД522Б	одно чёрное кольцо со стороны анода два чёрных кольца со стороны анода три чёрных кольца со стороны анода
2Д706АС9	маркируются буквами ЛС
2Д707АС9	маркируются буквами МС
2Д708А 2Д708Б	белое кольцо со стороны катода синее кольцо со стороны катода
2Д803АС9	маркируются буквами НС
2Д806А 2Д806Б	маркируется двумя красными точками маркируется красной и белой точками
КД808А	маркируется белым кольцом со стороны катода
2Д809А 2Д809Б	маркируется голубым кольцом маркируется красным кольцом
2Д906А 2Д906Б 2Д906В	белая точка и рельефный знак у 4-го вывода красная точка и рельефный знак у 4-го вывода две красные точки и рельефный знаком у 4-го вывода
2Д921А 2Д921Б	маркируется белой точкой маркируется зеленой точкой
2Д922А 2Д922Б 2Д922В КД922А КД922Б КД922В	маркируется белой точкой со стороны анода маркируется зеленой точкой со стороны анода маркируется желтой точкой со стороны анода маркируется красной точкой со стороны анода маркируется синей точкой со стороны анода маркируется оранжевой точкой со стороны анода
КД923А	маркируется зеленым кольцом со стороны анода
2Д924А	маркируется двумя белыми точками
2Д925А 2Д925Б	маркируется двумя черными точками маркируется белой и черной точками
2Д926А	маркируется красной полосой со стороны катода
2Д927А	маркируется синим кольцом со стороны катода
2Ц101А	плюс диода отмечен точкой на торце
КЦ103А	плюс диода отмечен точкой на торце
1Ц104АИ	маркируется цветной точкой со стороны анода
КЦ106А	плюс диода отмечен точкой на торце
КЦ109А	плюс диода отмечен точкой на торце
КЦ111А	плюс диода отмечен точкой на торце
2Ц112А	плюс диода отмечен точкой на торце
2Ц113А1	плюс диода отмечен точкой на торце
КЦ114А	плюс диода отмечен точкой на торце
2Ц116А	плюс диода отмечен точкой на торце
КЦ117А КЦ117Б	маркируется белой полосой со стороны анода маркируется черной полосой со стороны анода
КЦ123А КЦ23Б1 КЦ123В1 КЦ123Г1 КЦ123Д1 КЦ123Е1 КЦ123Ж1 КЦ123И1 КЦ123К1 КЦ123Л1 КЦ123С1 КЦ123Т1 КЦ123У1	со стороны анодного вывода одна полоса со стороны анодного вывода две полосы со стороны анодного вывода полоса и красная точка со стороны анодного вывода полоса и две красные точки со стороны анодного вывода полоса и белая точка со стороны анодного вывода полоса и две белых точки со стороны анодного вывода две полосы и красная точка со стороны анодного вывода две полосы и белая точка со стороны анодного вывода полоса и синяя точка со стороны анодного вывода две полосы и синяя точка со стороны анодного вывода полосой и желтой точкой со стороны анодного вывода две полосы и желтая точка со стороны анодного вывода полоса и две желтые точки

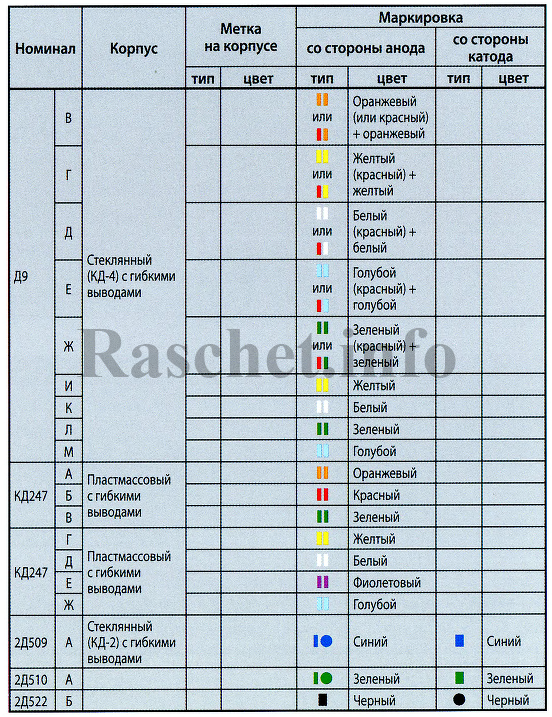

Цветовая маркировка диодов

Диод	Цветовая маркировка
2Д102А   102Б КД102А   102Б	полярность обозначается желтой точкой со стороны анода полярность обозначается оранжевой точкой со стороны анода полярность обозначается зеленой точкой со стороны анода полярность обозначается синей точкой со стороны анода
2Д103А КД103А   103Б	полярность обозначается белой точкой со стороны анода полярность обозначается синей точкой со стороны анода полярность обозначается желтой точкой со стороны анода
2Д104А КД104А	полярность обозначается белой точкой со стороны анода полярность обозначается красной точкой со стороны анода
КД105Б   105В   105Г	полярность обозначается желтой точкой со стороны анода полярность обозначается зеленой точкой со стороны анода полярность обозначается красной точкой со стороны анода
КД106А	обозначается белой точкой
ГД107А   107Б	полярность обозначается черной точкой со стороны анода полярность обозначается серой точкой со стороны анода
КД109А   109Б   109В	обозначается белой точкой обозначается желтой точкой обозначается зеленой точкой
КДС111А    111Б    111В	маркируется красной точкой у первого вывода маркируется зеленой точкой у первого вывода маркируется желтой точкой у первого вывода
КД116Б1	полярность обозначается красной точкой со стороны анода
2Д118А1	полярность обозначается цветной точкой со стороны анода
КД208А	полярность обозначается зеленой полосой со стороны анода
КД209А   209Б   209В	полярность обозначается красной полосой со стороны анода полярность обозначается зеленой полосой со стороны анода тип обозначается зеленой точкой полярность обозначается красной полосой со стороны анода тип обозначается красной точкой
2Д215А	полярность обозначается красной точкой со стороны анода
2Д216А   216Б	полярность обозначается красной точкой со стороны анода полярность обозначается зеленой точкой со стороны анода
2Д217А   217Б	полярность обозначается белой точкой со стороны анода полярность обозначается красной точкой со стороны анода
2Д218А	маркируются цветной точкой со стороны анода
КД221А   221Б   221В   221Г	маркируются белой полосой со стороны анода маркируются белой полосой со стороны анода и белой точкой маркируются белой полосой со стороны анода и зеленой точкой маркируются белой полосой со стороны анода и красной точкой
КД226А   226Б   226В   226Г   226Д	маркируются оранжевым кольцом со стороны катода маркируются красным кольцом со стороны катода маркируются зеленым кольцом со стороны катода маркируются желтым кольцом со стороны катода маркируются белым кольцом со стороны катода
2Д228А	маркируются цветной точкой со стороны анода
2Д235А   235Б	полярность обозначается белой полосой со стороны анода полярность обозначается красной полосой со стороны анода
2Д236А   236Б	полярность обозначается цветной точкой со стороны анода полярность обозначается двумя цветными точками со стороны анода
2Д237А   237Б	маркируются одной цветной точкой маркируются двумя цветными точками
КД243А   243Б   243В   243Г   243Д   243Е   243Ж	полярность обозначается фиолетовой полосой со стороны катода полярность обозначается оранжевой полосой со стороны катода полярность обозначается красной полосой со стороны катода полярность обозначается зеленой полосой со стороны катода полярность обозначается желтой полосой со стороны катода полярность обозначается белой полосой со стороны катода полярность обозначается голубой полосой со стороны катода
КД247А   247Б   247В   247Г   247Д   247Е	маркируется двумя оранжевыми кольцами со стороны катода маркируется двумя красными кольцами со стороны катода маркируется двумя зелеными кольцами со стороны катода маркируется двумя желтыми кольцами со стороны катода маркируется двумя белыми кольцами со стороны катода маркируется двумя фиолетовыми кольцами со стороны катода
КД409А	маркируется желтой точкой на корпусе
КД410А   410Б	полярность обозначается красной точкой со стороны анода полярность обозначается синей точкой со стороны катода?
2Д413А   413Б КД413А   413Б	полярность обозначается зеленой точкой со стороны анода полярность обозначается зеленой и красной точкой со стороны анода полярность обозначается белой точкой со стороны анода полярность обозначается белой и красной точкой со стороны анода
КД417А	полярность обозначается белой точкой со стороны анода
2Д422А	тип диода обозначается продольной чертой красного цвета и тире у анода
КД424А   424В   424Г	маркируется двумя голубыми кольцами со стороны катода маркируется двумя зелеными кольцами со стороны катода маркируется двумя красными кольцами со стороны катода
КД427А   427Б   427В   427Г   427Д	маркируется красной точкой со стороны положительного вывода маркируется оранжевой точкой со стороны положительного вывода маркируется зеленой точкой со стороны положительного вывода маркируется желтой точкой со стороны положительного вывода маркируется белой точкой со стороны положительного вывода
КД510А 2Д510А	маркируется одной широкой и двумя узкими зелеными полосами со стороны катода маркируется одной широкой и одной узкой зелеными полосами со стороны катода
ГД511А   511Б   511В	маркируется двумя голубыми точками со стороны анода маркируется голубой и желтой точками со стороны анода маркируется голубой и оранжевой точками со стороны анода
КД512А	полярность обозначается красной точкой со стороны анода
КД514А	полярность обозначается желтой точкой со стороны анода
КД519А   519Б	маркируется белой точкой со стороны анода маркируется красной точкой со стороны анода
КД520А	маркируется желтой точкой со стороны анода
КД521А   521Б   521В   521Г   521Д	маркируется одной широкой и двумя узкими синими полосами со стороны анода? маркируется одной широкой и двумя узкими серыми полосами со стороны анода? маркируется одной широкой и двумя узкими желтыми полосами со стороны анода? маркируется одной широкой и двумя узкими белыми полосами со стороны анода маркируется одной широкой и двумя узкими зелеными полосами со стороны анода
КД522А   522Б	маркируется одной широкой и одной узкой черными полосами со стороны анода маркируется одной широкой и двумя узкими черными полосами со стороны анода
2Д706АС9	маркируются буквами ЛС
2Д707АС9	маркируются буквами МС
2Д708А   708Б	маркируется белым кольцом со стороны катода маркируется синим кольцом со стороны катода
2Д803АС9	маркируются буквами НС
2Д806А   806Б	маркируется двумя красными точками маркируется красной и белой точками
КД808А	маркируется белым кольцом со стороны катода
2Д809А   809Б	маркируется голубым кольцом маркируется красным кольцом
2Д906А   906Б   906В	маркируется белой точкой и рельефным знаком у 4-го вывода маркируется красной точкой и рельефным знаком у 4-го вывода маркируется двумя красными точками и рельефным знаком у 4-го вывода
2Д921А   921Б	маркируется белой точкой маркируется зеленой точкой
2Д922А   922Б   922В КД922А   922Б   922В	маркируется белой точкой со стороны анода маркируется зеленой точкой со стороны анода маркируется желтой точкой со стороны анода маркируется красной точкой со стороны анода маркируется синей точкой со стороны анода маркируется оранжевой точкой со стороны анода
КД923А	маркируется зеленым кольцом со стороны анода
2Д924А	маркируется двумя белыми точками
2Д925А   925Б	маркируется двумя черными точками маркируется белой и черной точками
2Д926А	маркируется красной полосой со стороны катода
2Д927А	маркируется синим кольцом со стороны катода
2Ц101А	плюс диода отмечен точкой на торце
КЦ103А	плюс диода отмечен точкой на торце
1Ц104АИ	маркируется цветной точкой со стороны анода
КЦ106А	плюс диода отмечен точкой на торце
КЦ109А	плюс диода отмечен точкой на торце
КЦ111А	плюс диода отмечен точкой на торце
2Ц112А	плюс диода отмечен точкой на торце
2Ц113А1	плюс диода отмечен точкой на торце
КЦ114А	плюс диода отмечен точкой на торце
2Ц116А	плюс диода отмечен точкой на торце
КЦ117А   117Б	маркируется белой полосой со стороны анода маркируется черной полосой со стороны анода
КЦ123А1   123Б1   123В1   123Г1   123Д1   123Е1   123Ж1   123И1   123К1   123Л1   123С1   123Т1   123У1	маркируется со стороны анодного вывода одной полосой маркируется со стороны анодного вывода двумя полосами маркируется со стороны анодного вывода полосой и красной точкой маркируется со стороны анодного вывода полосой и двумя красными точками маркируется со стороны анодного вывода полосой и белой точкой маркируется со стороны анодного вывода полосой и двумя белыми точками маркируется со стороны анодного вывода двумя полосами и красной точкой маркируется со стороны анодного вывода двумя полосами и белой точкой маркируется со стороны анодного вывода полосой и синей точкой маркируется со стороны анодного вывода двумя полосами и синей точкой маркируется со стороны анодного вывода полосой и желтой точкой маркируется со стороны анодного вывода двумя полосами и желтой точкой маркируется со стороны анодного вывода полосой и двумя желтыми точками
2С108А	полярность обозначается белой полосой со стороны анода
2С133А КС133А 2С133Б	маркируется белой полосой со стороны катода и черной полосой со стороны анода маркируется голубой полосой со стороны катода и белой полосой со стороны анода маркируется двумя белыми точками
2С139А КС139А 2С139Б	маркируется зеленой полосой со стороны катода и черной полосой со стороны анода маркируется зеленой полосой со стороны катода и белой полосой со стороны анода маркируется двумя черными точками
2С147А КС147А 2С147Б	маркируется черной полосой со стороны анода маркируется серой полосой со стороны катода и белой полосой со стороны анода маркируется двумя желтыми точками
2С156А КС156А 2С156Б	маркируется оранжевой полосой со стороны катода и черной полосой со стороны анода маркируется оранжевой полосой со стороны катода и белой полосой со стороны анода маркируется двумя зелеными точками
2С168А КС168А 2С168Б	маркируется красной полосой со стороны катода и черной полосой со стороны анода маркируется красной полосой со стороны катода и белой полосой со стороны анода маркируется двумя голубыми точками
2С175Ж КС175Ж 2С175Ц КС175Ц	маркируется белой полосой со стороны катода маркируется серым корпусом и белой полосой со стороны анода маркируется черной полосой со стороны катода и черной полосой со стороны анода маркируется белой полосой со стороны катода и желтой полосой со стороны анода
2С182Ж КС182Ж 2С182Ц	маркируется желтой полосой со стороны катода маркируется серым корпусом и желтой полосой со стороны анода маркируется красной полосой со стороны катода и черной полосой со стороны анода
2С191Ж КС191Ж 2С191Ц	маркируется красной полосой со стороны катода маркируется серым корпусом и красной полосой со стороны анода маркируется голубой полосой со стороны катода и черной полосой со стороны анода
2С210Ж КС210Ж 2С210Ц	маркируется зеленой полосой со стороны катода маркируется серым корпусом и зеленой полосой со стороны анода маркируется зеленой полосой со стороны катода и черной полосой со стороны анода
2С211Ж КС211Ж КС211Ц	маркируется серой полосой со стороны катода маркируется серым корпусом и синей полосой со стороны анода маркируется серой полосой со стороны катода и черной полосой со стороны анода
2С212Ж КС212Ж 2С212Ц	маркируется оранжевой полосой со стороны катода маркируется серым корпусом и черной полосой со стороны анода маркируется оранжевой полосой со стороны катода и черной полосой со стороны анода
2С213Ж КС213Ж	маркируется черной полосой со стороны катода маркируется серым корпусом и голубой полосой со стороны анода
2С215Ж КС215Ж	маркируется белой полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и белой полосой со стороны анода
2С216Ж КС216Ж	маркируется желтой полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и желтой полосой со стороны анода
2С218Ж КС218Ж	маркируется красной полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и красной полосой со стороны анода
2С220Ж КС220Ж	маркируется зеленой полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и зеленой полосой со стороны анода
2С222Ж КС222Ж	маркируется серой полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и синей полосой со стороны анода
2С224Ж КС224Ж	маркируется оранжевой полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и голубой полосой со стороны анода
КС405А	маркируется красной полосой со стороны катода и черной полосой со стороны анода
КС406А КС406Б	маркируется серой полосой со стороны катода и белой полосой со стороны анода маркируется белой полосой со стороны катода и оранжевой полосой со стороны анода
КС407А КС407Б КС407В КС407Г КС407Д	маркируется голубой полосой со стороны катода и черной полосой со стороны анода маркируется голубой полосой со стороны катода и оранжевой полосой со стороны анода маркируется голубой полосой со стороны катода и желтой полосой со стороны анода маркируется голубой полосой со стороны катода и зеленой полосой со стороны анода маркируется голубой полосой со стороны катода и серой полосой со стороны анода
2С411А 2С411Б	маркируется широкой черной полосой маркируется широкой и узкой черными полосами
КС412А	маркируется серой полосой со стороны катода и голубой полосой со стороны анода
КС413Б	маркируется зеленой полосой и желтой меткой со стороны катода
КС415А	маркируется красной полосой со стороны анода
КС417А КС417Б КС417В КС417Г КС417Д КС417Е КС417Ж	маркируется со стороны плюсового вывода полосами серого и белого цвета маркируется со стороны плюсового вывода полосами белого и черного цвета маркируется со стороны плюсового вывода полосами белого и зеленого цвета маркируется со стороны плюсового вывода полосами белого и синего цвета маркируется со стороны плюсового вывода полосами белого и желтого цвета маркируется со стороны плюсового вывода полосами белого и серого цвета маркируется со стороны плюсового вывода полосами черного и белого цвета
КС508А КС508Б КС508В КС508Г КС508Д	маркируется оранжевой полосой со стороны катода и зеленой полосой со стороны анода маркируется желтой полосой со стороны катода и белой полосой со стороны анода маркируется красной полосой со стороны катода и белой полосой со стороны анода маркируется голубой полосой со стороны катода и белой полосой со стороны анода маркируется зеленой полосой со стороны катода и белой полосой со стороны анода
КС509А КС509Б КС509В	маркируется голубой полосой со стороны катода и красной полосой со стороны анода маркируется голубой полосой со стороны катода и желтой полосой со стороны анода маркируется голубой полосой со стороны катода и зеленой полосой со стороны анода
2С516А 2С516Б 2С516Б	маркируется узкой черной полосой маркируется двумя узкими черными полосами маркируется тремя узкими черными полосами
КС528А КС528Б КС528В КС528Г КС528Д КС528Е КС528Ж КС528И КС528К КС528Л КС528М КС528Н КС528П КС528Р КС528С КС528Т КС528У КС528Ф КС528Х КС528Ц	маркируется со стороны плюсового вывода полосами серого и черного цвета маркируется со стороны плюсового вывода полосами черного и зеленого цвета маркируется со стороны плюсового вывода полосами черного и синего цвета маркируется со стороны плюсового вывода полосами черного и желтого цвета маркируется со стороны плюсового вывода полосами черного и серого цвета маркируется со стороны плюсового вывода полосами зеленого и белого цвета маркируется со стороны плюсового вывода полосами зеленого и черного цвета маркируется со стороны плюсового вывода полосами серого и зеленого цвета маркируется со стороны плюсового вывода полосами зеленого и синего цвета маркируется со стороны плюсового вывода полосами зеленого и желтого цвета маркируется со стороны плюсового вывода полосами зеленого и серого цвета маркируется со стороны плюсового вывода полосами синего и белого цвета маркируется со стороны плюсового вывода полосами синего и черного цвета маркируется со стороны плюсового вывода полосами синего и зеленого цвета маркируется со стороны плюсового вывода полосами серого и синего цвета маркируется со стороны плюсового вывода полосами синего и желтого цвета маркируется со стороны плюсового вывода полосами синего и серого цвета маркируется со стороны плюсового вывода полосами желтого и белого цвета маркируется со стороны плюсового вывода полосами желтого и черного цвета маркируется со стороны плюсового вывода полосами желтого и зеленого цвета
КВ101А	полярность обозначается точкой со стороны анода
2В102 КВ102	полярность обозначается желтой точкой со стороны анода полярность обозначается белой точкой со стороны анода
2В104 КВ104А	полярность обозначается белой точкой со стороны анода полярность обозначается оранжевой точкой со стороны анода
КВ109А   109Б   109В	полярность обозначается белой точкой со стороны анода полярность обозначается красной точкой со стороны анода полярность обозначается зеленой точкой со стороны анода
КВС111А    111Б	маркируется белой точкой маркируется оранжевой точкой
2В112Б9	полярность обозначается белой точкой со стороны анода
2В113А   113Б КВ113А   113Б	полярность обозначается белой точкой со стороны анода полярность обозначается оранжевой точкой со стороны анода полярность обозначается желтой точкой со стороны анода полярность обозначается зеленой точкой со стороны анода
КВ121А   121Б	тип обозначается синей точкой или полосой, полярность обозначается выпуклой точкой со стороны катода тип обозначается желтой точкой или полосой, полярность обозначается выпуклой точкой со стороны катода
КВ122А   122Б   122В КВ122А9	маркируется оранжевой точкой, полярность обозначается выпуклой точкой со стороны катода маркируется фиолетовой точкой, полярность обозначается выпуклой точкой со стороны катода маркируется коричневой точкой, полярность обозначается выпуклой точкой со стороны катода тип и полярность обозначаются оранжевой точкой со стороны анода
КВ123А	маркируется белой полосой со стороны анода, полярность обозначается выпуклой точкой со стороны катода
2В124А   124Б 2В124А9	полярность обозначается выпуклой точкой со стороны катода тип обозначается зеленой точкой со стороны анода тип обозначается зеленой точкой со стороны катода тип обозначается зеленой точкой со стороны анода
2В125А	полярность обозначается выпуклой точкой со стороны катода тип обозначается белой точкой со стороны анода
КВ127А   127Б   127В   127Г	тип обозначается белой краской со стороны катода  полярность обозначается выпуклой точкой со стороны катода тип обозначается красной краской со стороны катода  полярность обозначается выпуклой точкой со стороны катода тип обозначается желтой краской со стороны катода  полярность обозначается выпуклой точкой со стороны катода тип обозначается зеленой краской со стороны катода  полярность обозначается выпуклой точкой со стороны катода
КВ128А	тип и полярность обозначаются красной точкой со стороны анода
КВ129А	тип и полярность обозначаются черной точкой со стороны анода
КВ130А КВ130А9	маркируются красной точкой со стороны катода тип и полярность обозначаются оранжевой точкой со стороны анода
КВ131А	тип и полярность обозначаются красной точкой со стороны анода
КВ132А	тип обозначается белой точкой со стороны катода
2В133А	полярность обозначается выпуклой точкой со стороны катода тип обозначается красной точкой со стороны катода
КВ134А КВ134А9	тип обозначается белой (желтой?) точкой со стороны катода  полярность обозначается выпуклой точкой со стороны катода тип и полярность обозначаются желтой точкой со стороны анода
КВ135А	тип и полярность обозначаются белой точкой со стороны анода
КВ138А   138Б	две белые точки две красные точки
КВ142А   142Б	полярность обозначается выпуклой точкой со стороны катода тип обозначается белой точкой со стороны анода полярность обозначается выпуклой точкой со стороны катода тип обозначается красной точкой со стороны анода
2В143А   143Б   143В	маркируется белой точкой со стороны катода маркируется красной точкой со стороны катода маркируется желтой точкой со стороны катода
КВ146А	тип и полярность обозначаются желтым кольцом со стороны катода
КВ149А	тип и полярность обозначаются оранжевым кольцом со стороны катода
КВ149Б	тип и полярность обозначаются двумя оранжевыми кольцами со стороны катода
КВ149В	тип и полярность обозначаются двумя белыми кольцами со стороны катода

Диодов

Тип диода	Цвет корпуса или метка на корпусе	Метка у выводов		Рисунок
		анода (+)	катода (–)
Д2Б	–	жёлтое + белое кольцо или точки	–
Д2В	–	жёлтое + оранжевое кольцо или точки	–
Д2Г	–	жёлтое + красное кольцо или точки	–
Д2Д	–	жёлтое + голубое кольцо или точки	–
Д2Е	–	жёлтое + зелёное кольцо или точки	–
Д2Ж	–	жёлтое + чёрное кольцо или точки	–
Д2И	–	жёлтое кольцо или точка	–
Д9Б	–	красное кольцо	–
Д9В	–	оранжевое кольцо	–
Д9Г	–	жёлтое кольцо	–
Д9Д	–	белое кольцо	–
Д9Е	–	голубое кольцо	–
Д9Ж	–	зелёное кольцо	–
Д9И	–	два жёлтых кольца	–
Д9К	–	два белых кольца	–
Д9Л	–	два зелёных кольца	–
Д9М	–	два голубых кольца	–
Д9Б «5»	–	два красных кольца	–
Д9В «5»	–	красное + оранжевое кольцо	–
Д9Г «5»	–	красное + жёлтое кольцо	–
Д9Д «5»	–	красное + белое кольцо	–
Д9Е «5»	–	красное + голубое кольцо	–
Д9Ж «5»	–	красное + зелёное кольцо	–
Д9И «5»	–	красное + два жёлтых кольца	–
Д9К «5»	–	красное + два белых кольца	–
Д9Л «5»	–	красное + два зелёных кольца	–
Д9М «5»	–	красное + два голубых кольца	–
Д237И	красная точка	полоса черного цвета	–
Д237К	зеленая точка	полоса черного цвета	–
Д237Л	желтая точка	полоса черного цвета	–
Д237М	красная и коричневая точки	полоса черного цвета	–
Д237Н	зеленая и коричневая точки	полоса черного цвета	–
Д237И ОСМ	красная и белая точки	полоса черного цвета	–
Д237К ОСМ	зеленая и белая точки	полоса черного цвета	–
Д237Л ОСМ	желтая и белая точки	полоса черного цвета	–
Д237М ОСМ	красная, коричневая и белая точки	полоса черного цвета	–
Д237Н ОСМ	зеленая, коричневая точки и белая точки	полоса черного цвета	–
КД102А	–	зелёная точка	–
КД102Б	–	синяя точка	–
2Д102А	–	жёлтая точка	–
2Д102Б	–	оранжевая точка	–
КД103А	зелёный	жёлтая и зелёная точки	–
КД103Б	зелёный	оранжевая и синяя точки	–
КД103А	чёрный	синяя точка	–
КД103А	чёрный	синяя и белая точки	–
КД103А	чёрный	синяя и зелёная точки	–
КД103Б	чёрный	жёлтая точка	–
2Д103А	–	белая точка	–
КД104А	–	белая и жёлтая точки	–
2Д104А	–	белая точка	–
КД105Б	–	белая, жёлтая или зелёная метка	–
КД105В	зелёная точка	белая, жёлтая или зелёная метка	–
КД105Г	красная точка	белая, жёлтая или зелёная метка	–
КД105Д	белая или жёлтая точка	белая, жёлтая или зелёная метка	–
КД105Б	–	белая или жёлтая полоса	–
КД105В	зелёная точка	белая или жёлтая полоса	–
КД105Г	красная точка	белая или жёлтая полоса	–
КД105Д	белая или желтая точка	белая или жёлтая полоса	–
КД105	жёлтая точка	жёлтая метка на торце корпуса	–
КД105Б	–	жёлтая метка на торце корпуса	–
Е-190	–	–	оранжевое кольцо
КД208А	жёлтая точка	чёрная, зелёная или жёлтая метка	–
КД208А	–	зелёная полоса	–
КД209А	–	чёрная, зелёная или жёлтая метка	–
КД209Б	белая точка	чёрная, зелёная или жёлтая метка	–
КД209В	чёрная точка	чёрная, зелёная или жёлтая метка	–
КД209Г	зелёная точка	чёрная, зелёная или жёлтая метка	–
КД209А	–	красная метка на торце корпуса	–
КД209Б	зелёная точка	красная метка на торце корпуса	–
КД209В	красная точка	красная метка на торце корпуса	–
КД209Г	белая точка	красная метка на торце корпуса	–
2Д220А		две белые точки
2Д220Б		белая и зелёная точки
2Д220В		белая и жёлтая точки
2Д220Г		белая и голубая точки
2Д220Д		красная и белая точки
2Д220Е		красная и зелёная точки
2Д220Ж		красная и жёлтая точки
2Д220И		красная и голубая точки
КД221А	–	голубая метка на торце корпуса	–
КД221Б	белая точка	голубая метка на торце корпуса	–
КД221В	чёрная точка	голубая метка на торце корпуса	–
КД221Г	зелёная точка	голубая метка на торце корпуса	–
КД221Д	бёжевая точка	голубая метка на торце корпуса	–
КД221Е	жёлтая точка	голубая метка на торце корпуса	–
КД221А	–	голубая метка	–
КД221Б	белая точка	голубая метка	–
КД221В	чёрная точка	голубая метка	–
КД221Г	зелёная точка	голубая метка	–
КД221Д	бёжевая точка	голубая метка	–
КД221Е	жёлтая точка	голубая метка	–
КД223А	–	–	белое + голубое кольцо
КД226А	–	–	оранжевое кольцо
КД226Б	–	–	красное кольцо
КД226В	–	–	зелёное кольцо
КД226Г	–	–	жёлтое кольцо
КД226Д	–	–	белое кольцо
КД226Е	–	–	голубое кольцо
КД226Ж	–	–	голубое + оранжевое кольцо
КД226И	–	–	голубое + красное кольцо
КД226К	–	–	голубое + белое кольцо
КД243А	–	–	фиолетовое кольцо
КД243Б	–	–	оранжевое кольцо
КД243В	–	–	красное кольцо
КД243Г	–	–	зелёное кольцо
КД243Д	–	–	жёлтое кольцо
КД243Е	–	–	белое кольцо
КД243Ж	–	–	голубое кольцо
КД247А	–	–	два оранжевых кольца
КД247Б	–	–	два красных кольца
КД247В	–	–	два зелёных кольца
КД247Г	–	–	два жёлтых кольца
КД247Д	–	–	два белых кольца
КД247Е	–	–	два фиолетовых кольца
КД275А	–	голубая метка	–
КД275Б	белая точка	голубая метка	–
КД275В	чёрная точка	голубая метка	–
КД275Г	зелёная точка	голубая метка	–
КД275Д	коричневая точка	голубая метка	–
КД275Е	жёлтая точка	голубая метка	–
КД280А	–	–	два фиолетовых кольца
КД280Б	–	–	два оранжевых кольца
КД280В	–	–	два красных кольца
КД280Г	–	–	два зелёных кольца
КД280Д	–	–	два жёлтых кольца
КД280Е	–	–	два белых кольца
КД280Ж	–	–	два голубых кольца
2Г401А	серебристый корпус	красное кольцо	оранжевая метка
2Г401А	–	серая метка на торце + красное кольцо	оранжевая метка
2Г401Б	серебристый корпус	серая метка на торце + белое кольцо	оранжевая метка
КД410А	–	красная точка	–
КД410Б	–	синяя точка	–
КД424А	чёрный	–	два голубых кольца
КД424В	чёрный	–	два зелёных кольца
КД424Г	чёрный	–	два красных кольца
КД509А	–	синее узкое кольцо	синее широкое кольцо
2Д509А	–	синие точка и узкое кольцо	синее широкое кольцо
КД510А	–	два зелёных узких кольца	зелёное широкое кольцо
2Д510А	–	зелёные точка и узкое кольцо	зелёное широкое кольцо
2Д510АОС	–	зелёная точка	зелёное широкое кольцо
КД512А			красная точка
КД514А	–	–	жёлтая (86,91,96) или белая (87,92,97) или зелёная (88,93,98) или синяя (89,94,99) или серая (90,95,00) точка (обозначает год выпуска)
2Д520А	–	–	чёрная точка
КД521А	–	два синих узких кольца	синее широкое кольцо
КД521Б	–	два серых узких кольца	серое широкое кольцо
КД521В	–	два жёлтых узких кольца	жёлтое широкое кольцо
КД521Г	–	два белых узких кольца	белое широкое кольцо
КД522А	–	чёрное широкое кольцо	чёрное узкое кольцо
КД522Б	–	чёрное широкое кольцо	два чёрных узких кольца
2Д522Б	–	чёрное широкое кольцо	чёрная точка
1N4148	–	–	чёрное кольцо
КД805А	серый	–	красное узкое и голубое широкое кольца
КД906	белая полоса у четвёртого вывода	–	–
2Д906А	белая полоса у четвёртого вывода	–	–
2Д906Б	белая полоса у четвёртого вывода и красная точка	–	–
2Д906В	белая полоса у четвёртого вывода и две красные точки	–	–
2Д906АТ (всеклиматика)	белая полоса у четвёртого вывода и красная полоса у третьего вывода	–	–
2Д906БТ (всеклиматика)	белая полоса у четвёртого вывода и красная точка, красная полоса у третьего вывода	–	–
2Д906ВТ (всеклиматика)	белая полоса у четвёртого вывода и две красные точки, красная полоса у третьего вывода	–	–
2Д906АОС	белая полоса у четвёртого вывода и белая точка с противоположного торца	–	–
2Д906БОС	белая полоса у четвёртого вывода и красная точка, белая точка с противоположного торца	–	–
2Д906ВОС	белая полоса у четвёртого вывода и две красные точки, белая точка с противоположного торца	–	–
2Д922А	–	белая точка	–
2Д922Б	–	зелёная точка	–
2Д922В	–	жёлтая точка	–
КД922А	–	красная точка	–
КД922Б	–	синяя точка	–
КД922В	–	оранжевая точка	–
КД923А	–	зелёное кольцо	–
КД927А	–	–	два синих узких кольца
КДС111А	красная точка у 1-го вывода		–
КДС111Б	зелёная точка у 1-го вывода		–
КДС111В	жёлтая точка у 1-го вывода		–
КЦ121А1	–	три белые точки	–
КЦ121Б1	–	три белые точки	цветная точка
КЦ121В1	–	две белые точки	–
КЦ121Г1	–	две белые точки	цветная точка
КЦ121Д1	–	белая точка	–
КЦ121Е1	–	белая точка	цветная точка
КЦ422А	точка отсутствует	–	чёрная точка
КЦ422Б	белая точка	–	чёрная точка
КЦ422В	чёрная точка	–	чёрная точка
КЦ422Г	зелёная точка	–	чёрная точка
2А511А	1	год	месяц
2А107А	2	квартал	год
2А203А	4	год	месяц
2А203Б	5	год	месяц
3А111А	8	квартал	год
3А111Б	9	квартал	год
2А507А	черная точка
2А507Б	желтая точка
2А509А	красная точка
2А509Б	синяя точка
КА507А	две черные точки
КА507Б	две желтые точки
КА507В	две красные точки







Цветовая маркировка+цоколевка диодов | Диоды

Цветовая маркировка+цоколевка диодов | Диоды | Справочник

Тип диода Цвет корпуса или метка на корпусе Метка у выводов Рисунок анода (+) катода (-) Д9Б — красное кольцо — Д9В — оранж. или красн+ор. — Д9Г — желт.или красн+желтое — Д9Д — белое или красн+белое — Д9Е — голубое или красн+гол. — Д9Ж — зеленое или красн+зел. — Д9И — два желтых кольца — Д9К — два белых кольца — Д9Л — два зеленых кольца — Д9М — два голубых кольца — КД102А — зеленая точка — КД102Б — синяя точка — 2Д102А — желтая точка — 2Д102Б — оранжевая точка — КД103А черный синяя точка — КД103Б зеленый желтая точка — 2Д103А — белая точка — КД105Б точка отсутствует белая или желт. полоса — КД105В зеленая точка белая или желт.полоса — КД105Г красная точка белая или желт.полоса — КД105Д белая или желт.точка белая или желт.полоса — КД208А желтая точка черная, зеленая или желтая точка — КД208Б — зеленая полоса — КД209А — черная, зеленая или желтая точка — КД209Б белая точка черная, зеленая или желтая точка — КД209В черная точка черная, зеленая или желтая точка — КД209Г зеленая точка черная, зеленая или желтая точка — 2Д209А — красная полоса на торце корпуса — 2Д209Б зеленая точка красная полоса на торце корпуса — 2Д209В красная точка красная полоса на торце корпуса — 2Д209Г белая точка красная полоса на торце корпуса — КД221А — голубая точка — КД221Б белая точка голубая точка — КД221В черная точка голубая точка — КД221Г зеленая точка голубая точка — КД221Д бежевая точка голубая точка — КД221Е желтая точка голубая точка — КД226А — — оранжевое кольцо КД226Б — — красное кольцо КД226В — — зеленое кольцо КД226Г — — желтое кольцо КД226Д — — белое кольцо КД226Е — — голубое кольцо КД243А — — фиолетовое кольцо КД243Б — — оранжевое кольцо КД243В — — красное кольцо КД243Г — — зеленое кольцо КД243Д — — желтое кольцо КД243Е — — белое кольцо КД243Ж — — голубое кольцо КД247А — — два оранж. кольца КД247Б — — два красных кольца КД247В — — два зеленых кольца КД247Г — — два желтых кольца КД247Д — — два белых кольца КД247Е — — два фиолет. кольца КД410А — красная точка — КД410Б — синяя точка — КД509А — синее узкое кольцо синее широкое кольцо 2Д509А — синие точка и кольцо синее широкое кольцо КД510А — два зеленых узк. кольца зеленое шир. кольцо 2Д510А — зеленые точка и кольцо зеленое шир кольцо КД521А — два синих узк.кольца синее широкое кольцо КД521Б — два серых узк.кольца серое широкое кольцо КД521В — два желтых узк.кольца желтое широкое кольцо КД521Г — два белых узк. кольца белое широкое кольцо КД522А — черное широкое кольцо черное узкое кольцо КД522Б — черное широкое кольцо два черных узк. кольца 2Д522А — черное широкое кольцо черная точка 1N4148 — — черное кольцо КД906 белая полоса у 4 вывода — — КДС111А красная точка — — КДС111Б зеленая точка — — КДС111Б желтая точка — — КЦ422А точка отсутствует — черная точка КЦ422Б белая точка — черная точка КЦ422В черная точка — черная точка КЦ422Г зеленая точка — черная точка

Резисторы	Конденсаторы	Индуктивности	Динамики	Разъемы	Кабели
Диоды	Стабилитроны	Варикапы	Тиристоры	Транзисторы	Оптроны
Микроконтроллеры [ КР1878ВЕ1, PIC ]			Микросхемы		SMD

Таблица цветов диодов

gif»>

Цвет диода ID Chart Стандартный цветовой код, но не , которого придерживаются все производители эти стандарты Цвет   Буква суффикса Черный 0 — Коричневый 1 А Красный 2 Б Оранжевый 3 С Желтый 4 Д Зеленый 5 Е Синий 6 Ф Фиолетовый 7 Г Серый 8 Н Белый 9 Дж Серебро — — Золото — — Нет — — Примеры (с использованием диодов в таблице выше) Верхний диод = 1N64E Средний диод = 1N452G Нижний диод = 1N4762 Кристалл Радио Возврат к «Оставайтесь в курсе» Главная Страница 1999–2010 Дэррил Бойд, Все права зарезервировано Авторское право Примечание: Мой сайт защищен авторским правом. Это включает все изображения, текст, рисунки. Если вы думаете о загрузке моего предметы, защищенные авторским правом, и продавать их на ebay (или где угодно) имейте это в виду, Мониторю ebay на предмет таких нарушений. Я буду решить проблему с ebay и в судах, если необходимый. Я не предоставляю их для вашей выгоды от моя тяжелая работа. Отправить письмо по адресу: б или г д @ б или г д ч или у с и . с или м Из-за антиспама техника, ты нельзя «вырезать и вставить» вышеуказанный текст Мы приложили все усилия, чтобы обеспечить что информация, представленная на этом веб-сайте, точно и до свидание. Вся информация на этом сайте носит ознакомительный характер и никаких гарантий с точностью любого из проектов или схемы на этом сайте или калькуляторы. Если ты найдешь что-то, что ты чувствуешь является неточным, пожалуйста, сообщите нам по электронной почте. Обязательно приведите убедительные аргументы в поддержку своего кейс. Подтвержденный изменения будут внесены максимально быстро. Изображения на этом веб-сайте защищены Авторские права. Они являются собственностью владельца этого веб-сайта и могут не использоваться без разрешения владельцев. Пожалуйста, не используйте изображения, сделанные нами на этом сайте без

Диод%20цвет%20код Спецификация и примечания по применению

Самые популярные результаты (6)

Модель ECAD Производитель Описание Техническое описание Скачать Купить часть CUZ16V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 16 В, USC org/Product»> МУЗ6В8 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 6,8 В, USM CUZ24V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 24 В, USC CUZ20V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 20 В, USC CUZ30V Toshiba Electronic Devices & Storage Corporation Стабилитрон, 30 В, USC org/Product»> CEZ6V2 Toshiba Electronic Devices & Storage Corporation Стабилитрон, 6,2 В, ESC

диод%20цвет%20код Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Каталог Технический паспорт	MFG и тип	ПДФ	Ярлыки для документов
фгт313 Реферат: транзистор fgt313 SLA4052 RG-2A диод SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096 диод ry2a Текст: Нет доступного текста файла	Оригинал	PDF	2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 фгт313 транзистор фгт313 SLA4052 Диод РГ-2А SLA5222 фгт412 РБВ-3006 ФМН-1106С SLA5096 диод ry2a
диод перекрестный эталон Реферат: диод Шоттки перекрестный эталон MV3110 AH513 AH512 AH761 диод Ганна Ah470 импатт диод DMK-6606 Текст: Нет доступного текста файла	OCR-сканирование	PDF	MA40401 MA40402 MA40404 MA40405 MA40406 MA40408 перекрестная ссылка на диод перекрестная ссылка на диод шоттки МВ3110 AH513 AH512 AH761 Ганн Диод Ач470 ударный диод ДМК-6606
2002 — SE012 Реферат: sta474a SE140N диод SE115N 2SC5487 SE090 sanken SE140N STA474 UX-F5B Текст: Нет доступного текста файла	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N СТА474 UX-F5B
Антенна GPS AT65 Резюме: MA4EX580L1-1225T MA4ST1081CK-287 ELDC-17LITR MA4ST1081 MA4P789ST-287T и т. д.1-1-13tr MAALSS0042 MAAVSS0007 MADRCC0013 Текст: Нет доступного текста файла	Оригинал	PDF	АМ50-0002 АМ50-0003 АМ50-0004 АМ50-0006 АТ10-0009 АТ10-0017 АТ10-0019 АТ-108 АТ-110-2 АТ-113 GPS-антенна AT65 MA4EX580L1-1225T МА4СТ1081СК-287 ЭЛДК-17ЛИТР MA4ST1081 МА4П789СТ-287Т и т.д.1-1-13тр МААЛСС0042 MAAVSS0007 MADRCC0013
диод Реферат: Стабилитрон диод 1N4148 «Диод ВЧ» стабилитрон А 36 коде диод 1n4148 стабилитрон Шоттки диод Стабилитрон частотный высокочастотный диод 8889 Текст: Нет доступного текста файла	OCR-сканирование	PDF	1Н4148 1N4148W 1Н4150 1N4150W 1Н914 1Н4151 1N4151W 1Н4448 1N4448W 1N4731 диод диод стабилитрон 1N4148 «высокочастотный диод» стабилитрон А 36 кодовый диод 1н4148 стабилитрон диод Шоттки Частота стабилитрона высокочастотный диод 8889
КИА78*ПИ Реферат: Транзистор KIA78*p TRANSISTOR 2N3904 хб*9D5N20P хб9д0н90н KID65004AF TRANSISTOR mosfet хб*2D0N60P KIA7812API Текст: Нет доступного текста файла	Оригинал	PDF	2N2904E до н.э.859 КДС135С 2N2906E до н.э.860 KAC3301QN КДС160 2Н3904 BCV71 KDB2151E КИА78*пи транзистор КИА78*р ТРАНЗИСТОР 2N3904 хб*9Д5Н20П хб9д0н90н КИД65004AF ТРАНЗИСТОР MOSFET хб*2Д0Н60П KIA7812API
СТХ12С Реферат: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F Текст: Нет доступного текста файла	Оригинал	PDF	2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 фн651 SLA4037 sla1004 СТВ-34Д SAP17N 2SC5586 2SK1343 CTPG2F
2SC5586 Реферат: транзистор 2SC5586 диод RU 3AM 2SA2003 диод для микроволновой печи 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A RG-2A Diode Dual MOSFET 606 2sc5287 Текст: Нет доступного текста файла	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод для микроволновой печи 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной МОП-транзистор 606 2sc5287
2001 — Диод RU 3AM Реферат: диод РУ 4Б РГ-2А Диод МН638С диод РУ 4АМ ФММ-32 СПФ0001 красный зеленый зеленый стабилитрон sta464c Диод РЖ 4Б Текст: Нет доступного текста файла	Оригинал	PDF
Варистор RU Реферат: Транзистор СЭ110Н 2SC5487 СЭ090Н 2SA2003 высоковольтный транзистор 2SC5586 СЭ090 РБВ-406 Текст: Нет доступного текста файла	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор RU SE110N транзистор 2SC5487 SE090N 2SA2003 высоковольтный транзистор 2SC5586 SE090 РБВ-406
фн651 Реферат: CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343 Текст: Нет доступного текста файла	Оригинал	PDF	2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 фн651 СТВ-34Д 2SC5586 ХВР-1х7 STR20012 sap17n 2сд2619 РБВ-4156Б SLA4037 2ск1343
1N4007 ДИОД ЗЕНЕРА Реферат: диод А14А диод ст4 диак диод а15а стабилитрон дб3 стабилитрон 1н4744 стабилитрон 1н4002 стабилитрон 5А стабилитрон 400в Текст: Нет доступного текста файла	OCR-сканирование	PDF	1N4001 1N4002 1N4003 1Н4004 1N4005 1Н4006 1Н4007 1N5400 1N5401 1N5402 1N4007 ЗЕНЕРСКИЙ ДИОД диод А14А диод ст4 диак диод а15а стабилитрон дб3 стабилитрон 1n4744 диод стабилитрон 1н4002 стабилитрон 5А стабилитрон 400в
хб*9Д5Н20П Реферат: khb9d0n90n 6v стабилитрон khb * 2D0N60P транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема ktd998 транзистор Текст: Нет доступного текста файла	Оригинал	PDF	2N2904E до н.э.859 КДС135С 2N2906E до н.э.860 KAC3301QN КДС160 2Н3904 BCV71 KDB2151E хб*9Д5Н20П хб9д0н90н 6В стабилитрон хб*2Д0Н60П транзистор КХБ7Д0Н65Ф Транзистор BC557 киа*278R33PI Схема КХБ9Д0Н90Н транзистор ктд998
К2Н4401 Резюме: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751 Текст: Нет доступного текста файла	Оригинал	PDF	РД91ЭБ Q2N4401 Д1Н3940 Q2N2907A Д1Н1190 Q2SC1815 Q2N3055 Д1Н750 Q2N1132 D02CZ10 Д1Н751
2012 — SR506 Диод Реферат: диод 6А 1000в SM4007 Диод Диод SR360 диод her307 Текст: Нет доступного текста файла	Оригинал	PDF	СМД4001-4007) СР560 ДО-27 UF4004 ДО-41 UF4007 10А10 LL4148 ФР101-ФР107 SR506 Диод диод 6А 1000в SM4007 Диод Диод SR360 диод her307
2006 — термодиод Реферат: Термодиод PowerPC970MP CY8C27243 PPC970MP PowerPC970MPTM PowerPC970MP PowerPC 970 PowerPC-970mp Использование термодиодов в процессоре PowerPC 970MP Текст: Нет доступного текста файла	Оригинал	PDF	PowerPC970MP® 64-битный PowerPC970MP™ 970MP) 970MP термодиод Термодиод PowerPC970MP CY8C27243 PPC970MP PowerPC970MP™ PowerPC970MP PowerPC 970 PowerPC-970мп Использование термодиодов в процессоре PowerPC 970MP
Оптическое просветляющее покрытие OZ Optics Реферат: Лазерный диод 1550нм 1300нм 1550нм лазерный диод Радиальный sma ОПТИЧЕСКОЕ ВОЛОКНО LDC-21A ЛАЗЕРНЫЙ ДИСТАНЦИОНЕР лазерный ответвитель SMA 905 размеры волокна линза лазерный диод НАКЛОН ПОВОРОТНИК Текст: Нет доступного текста файла	Оригинал	PDF	-40 дБ Оптическое просветляющее покрытие оптического волокна OZ Optics Лазерный диод 1550нм 1300нм лазерный диод 1550нм Радиальное ОПТИЧЕСКОЕ ВОЛОКНО ЛДЦ-21А ЛАЗЕРНЫЙ ДАЛЬНОМЕР лазерный соединитель СМА 905 размеры волокна линза лазерный диод НАКЛОННЫЙ ПОВОРОТНИК
германиевый диод Реферат: 5-амперный диодный выпрямитель Германиевый диод ОА91 диод аа117 2-амперный выпрямительный диод 2-амперный стабилитрон ДИОД 1N649 германиевый выпрямительный диод ОА95 диод Текст: Нет доступного текста файла	OCR-сканирование	PDF	1Н34А 1Н38А 1Н60А 1Н100А 1Н270 1Н276 1Н277 1Н456 1Н459 1Н456А германиевый диод Диодные выпрямители на 5 ампер Германиевый диод OA91 диод аа117 Выпрямительный диод на 2 ампера диод 2-амперный стабилитрон ДИОД 1N649 германиевый выпрямительный диод Диод ОА95
диод Шоттки 60В 5А Реферат: 30А Быстродействующий диод Шоттки Диод 20В 5А Диод Шоттки высокое обратное напряжение код маркировки 1А Диод Шоттки Диод 40В 2А Диод Шоттки код 10 Шоттки Барьер 3А Шоттки БАРЬЕР ДИОД ERG81-004 Текст: Нет доступного текста файла	Оригинал	PDF	5В/10А) 500нс, диод шоттки 60В 5А 30A быстродействующий диод Диод Шоттки 20В 5А Диод Шоттки высокого обратного напряжения код маркировки 1А диод Диод Шоттки 40В 2А диод Шоттки код 10 Барьер Шоттки 3А БАРЬЕР ШОТТКИ ДИОД ЭРГ81-004
Диод Ганна Реферат: Микроволновый кремниевый детектор Диод DW9248 микроволновый волновод Marconi gunn Silicon Detector УВЧ-диодный варактор диодный варактор с фильтром Текст: Нет доступного текста файла	OCR-сканирование	PDF	DA1304 DA1307 DA1321 DA1321-1 DA1338 DA1338-1 DA1338-2 DA1338-3 DA1349-2 DA1349-4 Ганн Диод Микроволновый кремниевый детекторный диод DW9248 микроволновый волновод Маркони Ганн Кремниевый детектор УВЧ диод варикапный диодный фильтр варактор
пм2222а Резюме: BCB47B SOD80C PHILIPS BF960 PMBTA64 1N4148 SOD80C PXTA14 BCB47BW pzt222a BF606A Текст: Нет доступного текста файла	OCR сканирование	PDF	БА582 ОД123 БА482 BA682 BA683 БА483 БАЛ74 БАВ62, 1Н4148 pm2222a BCB47B SOD80C ФИЛИПС BF960 ПМБТА64 1N4148 СОД80С PXTA14 BCB47BW пзт222а BF606A
схемы сварки Реферат: многопереходная «солнечная батарея» EMCORE CIC Солнечная батарея Emcore дуговой реактор солнечной батареи Многопереходная ячейка «солнечная батарея» с диодом Шоттки Текст: Нет доступного текста файла	Оригинал	PDF
2009 — 2850КТ Реферат: 2850MT 1200 RTV 2850FT RTV-615 1N6515 1N5550 scotchcast эпоксидный диод с piv 40 В Текст: Нет доступного текста файла	Оригинал	PDF	1Н6515 1N5550 2850КТ 2850 тонн 1200 РТВ 2850 футов РТВ-615 1Н6515 1N5550 скотчкаст эпоксидная смола горшечный материал диод с пив 40v
1998 — Стабилитрон 3 В 400 мВт Реферат: транзистор bc548b BC107 транзистор TRANSISTOR bc108 bc547 таблица перекрестных ссылок Транзистор BC109 DIAC OB3 DIAC Br100 74HCT Спецификация семейства IC TRANSISTOR mosfet BF998 Текст: Нет доступного текста файла	Оригинал	PDF	DS750 87C750 80С51 ПЗ3032-12А44 БУК101-50ГС BUW12AF БУ2520АФ 16 кГц BY328 Стабилитрон 3В 400мВт транзистор bc548b Транзистор BC107 ТРАНЗИСТОР bc108 Таблица перекрестных ссылок bc547 Транзистор BC109 ДИАК OB3 ДИАК Br100 Спецификация семейства микросхем 74HCT ТРАНЗИСТОР MOSFET BF998
УВЧ фазовращатель Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF

Предыдущий 1 2 3 … 23 24 25 Далее

Цветовой код резистора — 3, 4, 5 и 6-диапазонный

Сопротивление — это пассивный компонент, обычно используемый для ограничения электрического тока. В этой статье объясняется цветовой код резистора и 9.1025 как измерить значение сопротивления . Каждое сопротивление соответствует схеме цветового кодирования, и его значения определяются путем расшифровки цветов, которые на нем отмечены. Если вы посмотрите на любое сопротивление, вы увидите на нем несколько цветных полосок, которые используются для определения его значения.

Сопротивление будет иметь от трех до шести цветных полос. Набор из десяти цветов используется для представления значения сопротивления. Каждый цвет представляет собой цифру от 0 до 9. Два дополнительных цвета обычно используются для представления множителя значений допуска.



Цветовой код резистора для резистора с шестью (6) цветовыми полосами

цветовая кодировка, представляющая первую полосу до последней полосы соответственно:

Зеленый Черный Синий Коричневый Золотой Красный

Шаг 1: Первый цвет представляет первую значащую цифру. В данном случае это 5, что соответствует зеленому согласно таблице.

Шаг 2: Второй цвет представляет вторую значащую цифру. В данном случае 0 соответствует черному согласно таблице.

Шаг 3: Третий цвет представляет третью значащую цифру. В данном случае это 6, что соответствует синему согласно таблице.

Пока значение может быть представлено как 506

Шаг 4: Четвертый цвет представляет собой множитель, т.е. он представляет число, на которое нужно умножить значение, состоящее из первых трех цифр, чтобы получить значение сопротивления. В данном случае это 10 ¹ = 10 соответствует Брауну согласно таблице.

Следовательно, значение сопротивления равно:

506 x 10 = 5060 Ом = 5,06 кОм

Шаг 5: Пятая цифра обозначает допуск. Допуск указывает на экстремальное изменение, которое может произойти в значении сопротивления. Он представлен в процентах от первоначальной стоимости. В данном случае это ± 5%, что соответствует золоту.



Шаг 6: Последняя цифра представляет собой температурный коэффициент. Температурный коэффициент говорит нам об изменении значения сопротивления с температурой. Обычно выражается как ppm/(градус Цельсия). В данном случае это 50, что соответствует КРАСНОМУ.

Таким образом, значение сопротивления в этом случае получается равным 5,06 кОм с допуском ± 5% и 50 частей на миллион/градус Цельсия.

Примечание. никогда не используется для этой конкретной цифры.

Цветовой код резистора для пятицветного резистора

Цветовой код резистора для пяти (5) цветового резистора

0031

Предположим, что у нас есть сопротивление с пятью диапазонами со следующей цветовой кодировкой, представляющей первую полосу до последней полосы соответственно:

Зеленый Черный Синий Коричневый Золотой

Шаг 1: Первый цвет представляет первую значащую цифру. В данном случае это 5, что соответствует зеленому согласно таблице.

Шаг 2: Второй цвет представляет вторую значащую цифру. В данном случае 0 соответствует черному согласно таблице.

Шаг 3: Третий цвет представляет третью значащую цифру. В данном случае это 6, что соответствует синему согласно таблице.

Пока значение может быть представлено как 506

Шаг 4: Четвертый цвет представляет собой множитель, т.е. он представляет число, на которое необходимо умножить значение, состоящее из первых трех цифр, чтобы получить значение сопротивления. В данном случае это 10 ¹ = 10, что соответствует Брауну согласно таблице.

Следовательно, значение сопротивления равно:

506 x 10 = 5060 Ом = 5,06 кОм

Шаг 5: Пятая цифра обозначает допуск. Допуск указывает на экстремальное изменение, которое может произойти в значении сопротивления. Он представлен в процентах от первоначальной стоимости. В данном случае это ± 5%, что соответствует золоту.



Таким образом, значение сопротивления в данном случае получается равным 5,06 кОм с допуском ± 5%.

именно эту цифру.



Цветовой код резистора для четырехцветного резистора

Цветовой код резистора для четырех (4) цветового резистора

Предположим, у нас есть четырехдиапазонное сопротивление со следующей цветовой кодировкой, представляющей первую полосу до последней полосы соответственно:

Зеленый Черный Синий Золотой

Шаг 1: Первый цвет представляет первую значащую цифру. В данном случае это 5, что соответствует зеленому согласно таблице.

Шаг 2: Второй цвет представляет вторую значащую цифру. В данном случае 0 соответствует черному согласно таблице.

Шаг 3: Третий цвет представляет собой множитель, т. е. он представляет собой число, на которое необходимо умножить значение, состоящее из первых трех цифр, чтобы получить значение сопротивления. В данном случае это 10 ⁶ = 1000000, что соответствует Брауну согласно таблице.

Отсюда значение сопротивления:

50 x 10 ⁶ = 50000000 Ом = 50 МОм

Шаг 4: Четвертая цифра обозначает допуск. Допуск указывает на экстремальное изменение, которое может произойти в значении сопротивления. Он представлен в процентах от первоначальной стоимости. В данном случае это ± 5%, что соответствует золоту.

Таким образом, значение сопротивления в этом случае получается равным 50 МОм с допуском ± 5%. .



Цветовой код резистора для резистора с тремя цветовыми полосами

Цветовой код резистора для резистора с тремя (3) цветовыми полосами разница в том, что допуск по умолчанию составляет 20%.

Первый цвет представляет первую значащую цифру, второй цвет — вторую значащую цифру, а третий цвет — множитель с допуском 20%.

---

Рубрики: Учебники
С тегами: цветовой код, сопротивление, цветовой код сопротивления номинальная мощность до одного ватта отмечена цветными полосами. Цветовая кодировка описана в международном стандарте IEC 60062. Этот стандарт объясняет коды маркировки для резисторов и конденсаторов. Цифровые коды также используются в цветных полосах, часто в резисторах для поверхностного монтажа SMD. Цветовые коды задаются несколькими полосами, нанесенными вокруг резисторов. Они определяют значение сопротивления, допуск, а иногда и надежность или частоту отказов. Количество полос варьируется от трех до шести, хотя резисторы с двумя полосами указывают значение сопротивления, а одна полоса служит множителем. Эти значения сопротивления стандартизированы и называются предпочтительными значениями.



В этой статье вы познакомитесь с цветовыми кодами резисторов, таблицей и советами по чтению цветовых кодов.

Подробнее: Что такое резисторы

Содержание

• 1 Что такое цветовая кодировка резисторов?
• 2 Таблица резисторов с цветовой маркировкой
• 3 Четырехполосные резисторы
• 4 5 ленточных резисторов
• 5 6 ленточных резисторов
• 6 Исключения по цветовой маркировке
  • 1214
  • 6. 3 5-полосные резисторы с серебристым или золотым покрытием 4-я полоса:
  • 6.4 Различные цвета:
    • 6.4.1 Посмотрите видео ниже, чтобы узнать больше о цветовом коде резисторов:
  • 6.5 Подпишитесь на нашу рассылку
  • 6.6213 Делиться!

Что такое цветовые коды резисторов?

Цветовые коды резисторов представляют собой цветовые полосы или числовые коды, расположенные вокруг резисторов, чтобы отображать их свойства, такие как номинальная мощность, значение, допуск и надежность резистора. Ниже приведены советы, которые следует знать при чтении кодов резисторов:

• Направление чтения не всегда ясно. Иногда увеличенное расстояние между полосами 3 и 4 указывает направление чтения. Первая полоса обычно ближе всего к свинцу, золотая или серебряная полоса всегда является последней полосой и указывает на толерантность.
• Проверка документации производителя также важна, чтобы быть уверенным в используемой системе цветового кодирования.
• Сопротивление надо мерить омметром, если не уверен. В большинстве случаев это может быть единственным способом определить сопротивление; например, когда цветные полосы выгорают.

Подробнее: Понимание резисторов из углеродистого состава

Таблица цветовых кодов резисторов

В таблице ниже показано, как определить сопротивление и допуск для резисторов. Эту таблицу также можно использовать для указания цвета полос, когда значения известны, хотя для быстрого определения номиналов резисторов можно использовать автоматический калькулятор резисторов.

Подробнее: Знакомство с термистором

Четырехполосные резисторы

Четырехполосный цветовой код является наиболее распространенным вариантом, имеющим две полосы для значения сопротивления, один множитель и одну зону допуска. На рисунке ниже 4 полосы: зеленый, синий, красный и золотой. В таблице цветовых кодов вы определите, что зеленый соответствует 5, а синий — 6. Третья полоса — это множитель, где красный представляет значение множителя, равное 2 (10 9). 1065 2 ). Таким образом, номинал резистора равен 56 · 10 ² = 56 · 100 = 5600 Ом. Наконец, золотая полоса указывает на допуск резистора, который составляет 5%. Сопротивление находится между 5320 и 5880 Ом (5560 ± 5%). Иногда полосу допуска оставляют незаполненной, тогда получается полоса 3 резистора. Это означает, что значение сопротивления остается прежним, но допуск составляет 20%.

5-полосные резисторы

Высокоточные резисторы имеют дополнительную полосу для обозначения третьей значащей цифры. Таким образом, первые три полосы обозначают значащие цифры, четвертая полоса — коэффициент умножения, а пятая полоса — допуск. На диаграмме ниже: коричневый 1, желтый 4, фиолетовый 7, черный (x 10 ⁰ = x1), зеленый (0,5 %), представляющий резистор 147 Ом с допуском 0,5 %. Есть исключения из 5-полосной цветовой системы, иногда дополнительная полоса может указывать на частоту отказов (военная спецификация) или температурный коэффициент (старые или специализированные резисторы).

Подробнее: Резисторы с проволочной обмоткой

6-полосные резисторы

Резисторы с шестью полосками обычно предназначены для высокоточных резисторов, имеющих дополнительную полосу для указания температурного коэффициента (ppm/˚C = ppm/K). Наиболее распространенный цвет шестой полосы — коричневый (100 ppm/°C). это означает изменение температуры на 10 ^o C, значение сопротивления может измениться на 1000 частей на миллион = 0,1%. для 6-полосного резистора, показанного ниже: оранжевый 3, красный 2, коричневый 1, коричневый (x10), зеленый (1%), красный (50 ppm/ ^o C) соответствует резистору 3,21 кОм с допуском 1% и температурный коэффициент 50 ppm/°C.

Исключения цветового кода

Диапазон надежности:

Резисторы изготовлены по военным спецификациям; иногда добавляется дополнительная полоса для обозначения надежности. Он указывается в частоте отказов (%) на 1000 часов работы. Такое редко можно увидеть в коммерческой электронике; полоса надежности часто встречается на четырехполосных резисторах. Военный справочник США MIL-HDBK-199 содержит больше информации о надежности.

Одинарная черная полоса или резистор с нулевым сопротивлением:

Резисторы с одной черной полосой известны как резисторы с нулевым сопротивлением. Обычно он используется в качестве проводного соединения, которое служит для соединения дорожек на печатной плате (PCB). Использование пакета резисторов позволяет тем же автоматизированным машинам для установки компонентов размещать компоненты на печатной плате.

5-полосные резисторы с серебряной или золотой 4-й полосой:

Пятиполосные резисторы с четвертой золотой или серебряной полосой представляют собой исключение и используются со специализированными и старыми резисторами. Две первые полосы представляют собой значащие цифры, 3 ^rd — коэффициент умножения, 4 ^th — допуск, 5 ^th — температурный коэффициент.

Подробнее: Знакомство с варистором

Цвета, отличающиеся друг от друга:

в высоковольтных резисторах цвета золота и серебра часто заменяются желтым и серым. Это необходимо для устранения металлических частиц в покрытии.

Посмотрите видео ниже, чтобы узнать больше о цветовом коде резисторов:

Подпишитесь на нашу рассылку новостей

Это все, что касается этой статьи, в которой обсуждаются определения, советы и исключения цветовых кодов резисторов. Я надеюсь, что вы получили много от чтения, если это так, пожалуйста, поделитесь с другими студентами. Спасибо за чтение, увидимся!



Как считывать цветные обозначения диодов — аппаратное обеспечение

Содержание:



Объяснение цветового кода резистора электроники для 4 или 5 диапазонов

Смотреть это видео03 на YouTube4

Видео, снятое с канала: Electronzapdotcom

---

Компонент ZenerEd Deod Обзор физики

Посмотреть это видео на YouTube

Видео взято с канала: Репетитор по органической химии

---



Resistor Color Code Calculation in Hindi 4 Band Resistor

Watch this video on YouTube

Video taken from the channel: Electrical Guruji

---



How to Read a Resistor

Watch this video on YouTube

Видео взято с канала: Engineering Technology Simulation Learning Videos

---



Как читать систему счисления диодов и транзисторов

Посмотреть это видео на YouTube

Видео взято с канала: MHB Channel01

---



Цветовой код резистора на хинди | 4-полосный резистор

Посмотрите это видео на YouTube

Видео взято с канала: EduPoint

---

) и т. д. Помимо диода Шоттки, остальные диоды изготавливаются путем преобразования полупроводника P-типа в полупроводник N-типа. Диод Шоттки формируется между полупроводником и металлическим слоем.

Большинство производителей штампуют идентификационный номер прямо на диоде, но некоторые используют цветовую маркировку в качестве метода идентификации. В целях выравнивания сторона с любой цветовой полосой, ближайшая к любой стороне диода, эквивалентна левой стороне этой таблицы. Три примера в таблице, связанные со значениями в нижней таблице, обозначаются как 1N64E для верхнего диода, 1N452G для среднего диода и.

Большинство резисторов с цветовой маркировкой читаются слева направо с промежутком и допуском в крайнее правое положение. Первая цветная полоса слева — это первая значащая цифра. Вторая значащая цифра — вторая цветовая полоса слева.

Множитель — это полоса третьего цвета из списка. Таблица цветов диодов. Диаграмма идентификации цвета диода Стандартный цветовой код, но не все производители придерживаются этих стандартов. Как считывать цветовые коды с резисторов .: Значение резистора отмечено на корпусе с помощью цветов. Каждый цвет имеет свой номер, и вы можете запомнить эти числа или просто использовать таблицу на следующем шаге.

ИЛИ существует множество калькуляторов резисторов, которые вы можете использовать. Это для ленивых. Номер детали для небольших диодов с кодировкой JEDEC «1N» — в форме «1N4148» — иногда кодируется тремя или четырьмя кольцами в стандартном цветовом коде без префикса «1N». Затем 1N4148 будет кодироваться как желтый (4), коричневый (1), желтый (4), серый (8). Эта диаграмма показывает вам, как вы можете прочитать цветовые полосы резистора.

В случае 3-х или 4-х полосного резистора первые две полосы обозначают значащие цифры, а третья обозначает множитель. В случае 5-полосных и 6-полосных резисторов первые три полосы обозначают значащие цифры, а четвертая полоса указывает множитель. Хороший прямонаправленный диод показывает падение напряжения в диапазоне от 0,5 до 0,8 В для наиболее часто используемых кремниевых диодов.

Некоторые германиевые диоды имеют падение напряжения в диапазоне от 0,2 до 0,3 В. Мультиметр показывает OL, когда исправный диод имеет обратное смещение. Показание OL указывает на то, что диод работает как разомкнутый переключатель. Ищите маркировку в виде цветной полосы на диоде или резисторе, которая указывает, в каком направлении течет ток. Энергия течет от конца без полосы к концу с полосой.

Держи. Стандартная система цветового кодирования диодов показана на рис. 1-27. диод с коричневыми, оранжевыми и белыми полосами на одном выводе и определите его идентификационный номер. Коричневый — это «1», оранжевый — «3», а белый — «9», и устройство будет идентифицировано как полупроводниковый диод типа 139 или.

Поместите большую группу слева, а меньшую группу справа и прочтите сопротивление слева направо. Опять же, мы проверяем диаграмму цветового кода резистора для красного, фиолетового и желтого, и первая, вторая и третья полосы дают значащие цифры 2, 7 и 4 соответственно. Четвертая полоса черная, что дает значение множителя 10 0,9.0031

Раньше многие стеклянные диоды имели цветовую маркировку, но также довольно часто на них наносили маркировку, которая всегда была чрезвычайно уязвима к стиранию из-за обращения, если только весь корпус диода не был окрашен, а в последние годы не имел маркировки ( кроме катодной полосы) получили распространение стеклянные диоды. 2,2 В кажется довольно низким для стабилитрона. Изолируйте его, не снимая.

Список соответствующей литературы:

Стандартная система цветового кодирования диодов показана на рисунке E.11.
Из лабораторных экспериментов и моделирования Pspice в аналоговой электронике от L. K. Maheshwari, M. M. S. Anand Phi Learning, 2006
. Color Code Code Diod. префикс 1н.
от Sound System Engineering Дона Дэвиса, Юджина Патрониса, Юджина Патрониса-младшего, доктора философии. Elsevier Focal Press, 2006 г.
Например, цветовая последовательность «коричневый-оранжевый-красный» указывает числовую последовательность «1-32», поэтому диод представляет собой германиевый диод 1N132.
из Electronics For Dummies by Cathleen Shamieh, Gordon McComb Wiley, 2011
Эти два сигнала цветности несут информацию о цвете.
от Электроники (основы и приложения) by D. Chattopadhyay New Age International (P) Limited, 2006
Дополнительные сведения о диодах см. на стр. 17.
, Ремонт и улучшение электрических компонентов a Рик Эстли Veloce Publishing, 2009
Цветные дисплеи также могут быть созданы с использованием люминофора без рисунка, который излучает широкий спектр, включая красный, зеленый и синий, и фильтрации излучения. с использованием цветного фильтра с узором, совпадающего с полосами электродов, или цветного фильтра с чередованием кадров.
из The Measurement, Instrumentation, and Sensors: Handbook John G. Webster CRC Press, 1999
-выходные пятна.
из Введение в оптику Фурье Джозефа В. Гудмана Солегированные Yb/Er нанокристаллы YF3 (шириной 20 нм и длиной 40–60 нм) при возбуждении маломощным инфракрасным лазерным диодом (980 нм) (Ян и Ли, 2005).
from Handbook on the Physics and Chemistry of Rare Earths: Optical Spectroscopy by Karl A. Gschneidner, Jean-Claude G. Bunzli, Vitalij K. Pecharsky Elsevier Science, 2011
Эти датчики цвета выполнены в виде массивов PIN-фотодиодов.
от Advanced Industrial Control Technology by Peng Zhang Elsevier Science, 2010
Пульсоксиметры генерируют сигнал фотоплетизмографии (ФПГ) с использованием двух светоизлучающих диодов в инфракрасном и красном диапазонах волн (940 и 660 нм).
Из новых тем и споров в неонатологии от Элейна М. Бойл, Джонатан Кьюсак Springer International Publish Код Четырехполосный резистор 1K является одним из наиболее распространенных резисторов в электронике. Его популярность делает его идеальным для помощи в изучении цветового кода резистора, и полезно иметь возможность легко распознавать их в проектах. Цветовой код резистора 1 кОм позволяет нам быстро определить значение сопротивления и допуск резистора 1 кОм. В этой статье мы расскажем, как считывать 4-полосные, 5-полосные, и 6-полосные резисторы 1K. Резистор 1K Цветные полосы Важно понимать, что не все четыре полосы соответствуют величине сопротивления в Омах. Первые три полосы говорят нам, что номинальное значение резистора составляет 1000 Ом, а 4-я полоса дает нам допуск резистора. Два полезных совета по считыванию показаний резистора: 1) Сначала определите 4-й диапазон. Эта полоса почти всегда золотая или серебряная, поэтому ее обычно легко идентифицировать. 2) Найдите зазор между 3-й и 4-й полосами. Таблица цветов резисторов 1K Band Number Function Color Value 1 1st Digit Brown 1 2 2nd Digit Black 0 3 Мультипликатор Красный x 100 4 Утолечие 4 0006 Золото (или серебро (или серебро) ± 5% Общее значение: 1000 ± 5% ω Как для чтения 1K RESTOROROORSOR

Как для чтения 1K RESTOROROROOR

.

цифры, за которыми следует множитель, за которым следует значение допуска.

Для четырехполосного резистора каждая полоса играет определенную роль:

Первая полоса – 1-я цифра: это первая цифра значения сопротивления. Первая полоса коричневая, что соответствует значению 1 .

Второй диапазон — 2-я цифра: вторая цифра значения сопротивления. Эта полоса черная, что соответствует значению 0 . Это добавляется справа от первой цифры (от первой полосы).

Таким образом, цифры первой и второй полосы: 10 .

Третья полоса — множитель: Берет цифры и умножает их на значение, заданное этой полосой. Фактический множитель равен 10 ⁿ , где n — значение цвета полосы. В этом случае третья полоса красная, что соответствует числу 2. Следовательно, множитель равен 10 ² = 100.

Таким образом, общее значение сопротивления, заданное цветами, равно 10 x 10 ² Ом = 1000 Ом = 1 кОм .

Четвертая полоса — допуск: Дает значение допуска для резистора. Наиболее распространенными значениями являются 5% (обозначены золотой полосой) и 10% (обозначены серебряной полосой). В этом примере используется золотая полоса, что дает нам допуск 5%.

Таким образом, общее сопротивление составляет: 1 кОм ± 5 % Ом .

Это означает, что фактическое значение сопротивления может составлять от 9от 50 Ом до 1050 Ом.

Если четвертая полоса серебряная, это означает, что допуск составляет 10 %, а общее сопротивление равно 1 кОм ± 10 % Ом . Фактическое сопротивление должно быть в пределах от 900 Ом до 1000 Ом.

Вы можете использовать мультиметр, чтобы узнать фактическое сопротивление, но учтите, что оно также немного зависит от температуры.

Мультиметры — отличный способ проверить любые резисторы, в которых вы не уверены, просто обязательно следуйте практическим правилам техники безопасности .

4-полосный, 5-полосный и 6-полосный Резистор 1K Цветовой код

Вы, вероятно, столкнетесь с 5-полосными или даже 6-полосными резисторами в своем путешествии по электронике.

К счастью, 5- или 6-полосные резисторы очень легко считывать, если вы уже знаете, как считывать четырехполосный резистор .

5-полосный резистор 1K Цветовой код

Для резисторов 1K с пятью полосами первые три полосы будут коричневыми, черными и черными (обозначающими 100), а четвертая полоса будет коричневой, что означает множитель x10.

0006

Band Number	Function	Color	Value
1	1st Digit	Brown	1
2	2nd Digit	Black	0
3	3 -й цифр	Black	0
4	Мультипликатор	Браун	x 109
5	Tolerance	Gold (or silver)	± 5%
			Total Value: 1000 ± 5% Ω

	4-полосная резистор	5-полосной резистор	6-полосной резистор
1 ST Полоса	1 ST DigiT Значение сопротивления 9026	1 ST 0006	1 st digit of resistance value	1 st digit of resistance value
2 nd band	2 nd digit of resistance value	2 nd digit of resistance Значение	2 ND цифр значения сопротивления
3 RD Полоса	Умножитель (x 10, 100 и т. Д.)0006	3 RD цифр значения сопротивления
4 TH Полоса	Допуск ( ± %)	Multipier (x 10, 100,	Multylier (x 10, x 100007 (x 10, x 100007 (x 10, x 10, x 100007 (x 10, x 10, 100. и т. Д.)
5 TH Полоса	N/A	Допуск ( ± %)	Допуск ( ± %)	55559966666666666666666666666. . /А	Н/Д	Температурный коэффициент R(T)

4-полосный и 5-полосный резистор 1K

Четырехполосные резисторы имеют две полосы для значения, одну для множителя и одну для допуска. Пятиполосные резисторы добавляют дополнительную полосу для значения.

Таким образом, пятиполосные резисторы имеют три полосы для значения, одну для множителя и одну для допуска.
