Миниатюрные недорогие трансформаторы тока кл. 0.5s для технического учета и контроля

Всякий раз, компонуя шкаф, упираешься в проблемы габаритов. Хорошо, если речь идет об 1-3 контролируемых цепей, а если 10-20? Конечно, хочется поставить что-то маленькое, но которое работает, а если еще и с хорошей точностью — тогда это то, что надо. А если это еще и подключается к стандартному измерителю — о лучшем, наверное, и не стоит мечтать.

В тоже время есть масса приборов, выпускаемых разными фирмами, которые «заточены» для работы с трансформаторами хх/5а. Это и малогабаритные счетчики, и амперметры, и прочая автоматика позволяющая мониторить сеть. Например амперметр МЭ11- 224.1Т производства «овен» с коэффициентом трансформации от 0,001 до 9999, который хоть и не имеет дисплея, но умеет передавать информацию об входном токе внешнему устройству по встроенному интерфейсу RS-485. В принципе неважно, показывает сам или передает дальше. Проблемы компоновки одни и те-же (в смысле, куда я все это поставлю?).

Учитывая единый входной диапазон (0-5А) измерителей, можно легко подстроить данный (или другой) прибор с работой на любой диапазон токов, установкой соответствующего трансформатора, и, в тоже время, прибор обладает достаточной чувствительностью по входу (0,02а), что позволяет использовать не всю шкалу прибора, а, например, половину и при этом иметь вполне достоверные данные.

Итак, рассмотрим несколько трансформаторов производства ООО ВП АИСТ на типовые токи, не требующих разрыва цепи, что существенно повышает надежность линий и обладающих хорошими метрологическими характеристиками при весьма скромных габаритах и невысокой цене (от 300 до 500 руб/шт) . Трансформаторы используются для технического учета или контроля состояния линии 0.4кВ . Обслуживания не требуют, провода резать не надо, полное отсутствие резьбовых соединений, что весьма удобно при монтаже. Трансформаторы построены на базе магнитопроводов из специального нанокристаллического сплава, имеющего высокую индукцию насыщения и огромную магнитную проницаемость.

Наименование	Ток прим.	Коэфф. трансф.	Кл. точн.	Вых. ток	*Габариты Dhd (мм)*
Т11С-15А-хх-Т/0(1:15)	0-15а	1:15	0,5s	0…1а	40х20х14
Т113С-25а-хх-Т/0(1:10)	0-25а	1:10	0,5s	0…2.5(5)а	40х60х14
Т112С-40а-хх-Т/0(1:15)	0-40а	1:15	0,5s	0…2.7(5)а	40х40х14
Т112С-50а-хх-Т/0(1:20)	0-50а	1:20	0,5s	0. ..2.5(5)а	40х40х14
Т112С-60а-хх-Т/0(1:20)	0-60а	1:20	0,5s	0…3(5)а	40х40х14
Т112С-80а-хх-Т/0(1:25)	0-80а	1:25	0,5s	0…3.2(5)а	40х40х14
Т112С-100А-хх-Т/0(1:25)	0-100а	1:25	0,5s	0…4(5)а	40х40х11

Фото 1. — Трансформатор тока Т11С-15А-хх-Т/0(1:15)

Фото 2. — Трансформатор тока Т113С-25а-хх-Т/0(1:10)

Фото 3. — Трансформатор тока Т112С-40а-хх-Т/0(1:15)

Фото 4. — Трансформатор ТТ50-50/5А-400-З/0(1:10)

В конструкцию трансформатора с выходом 5А входит кабель подключения ШВВП2×2. 5 длинной до 1м. (длина кабеля в мм указывается при заказе вместо параметра «хх»). Трансформаторы имеют окно для контролируемого провода 11-14мм, что достаточно для установки на провода до 40мм2 без снятия с них изоляции. Крепление токового трансформатора на контролируемом проводе производится либо подтяжкой провода к внутренней стенке трансформатора нейлоновой стяжкой, либо с подмоткой изоленты на провод и посадкой в натяг. Вес трансформаторов невелик (100-130гр с учетом провода 1м) и не оказывает серьезных механических напряжений в измеряемом проводе.

Схема включения трансформаторов стандартная и приведена на рис.1.

В таблице представлены далеко не все трансформаторы, выпускаемые для подключения к приборам 5/1а. Есть трансформаторы с большими отверстиями, большими токами и т.д. Кроме того, есть масса трансформаторов предназначенных не для учета, с более слабыми метрологическими характеристиками, и которые можно также задействовать для своих нужд, например для индикации или контроля системами автоматики, а также для непосредственного подключения стрелочных амперметров переменного тока с током полного отклонения 5а, например как на фото 4.

Такие трансформаторы имеют вполне приличную точность, которой достаточно для стрелочных амперметров, особенно учитывая их нелинейную шкалу (фото 5).

Коль скоро мы коснулись стрелочных приборов, не могу не отметить тот факт, что магнитоэлектрическая система амперметров переменного тока требует очень большой ток полного отклонения (150-250а*в), что приводит к росту внутреннего сопротивления измерительной головки и загоняет токовый трансформатор в очень неприятную для него область работы. Это требует серьезного запаса по мощности, что сказывается на габаритах трансформатора.

Для работы со стрелочными приборами гораздо эффективнее использовать миллиамперметры постоянного тока. Они не требуют большой мощности, имею линейную шкалу. Заводы-изготовители делают шкалу на любые токи при заказе миллиамперметра. Для правильной работы с ними нужен только выпрямитель и дополнительный шунт. Он может быть интегрирован в трансформатор, выполнен в виде наружного блока или смонтирован непосредственно на миллиамперметре. Например, как это сделано на фото 6 для работы трансформатора ТТ40 с входным током до 200А на миллиамперметр с током полного отклонения 1мА.

Благодаря высокому коэффициенту трансформации, трансформатор тока ТТ40 имеет высокую точность и линейность. При этом он обладает высоким током насыщения при весьма скромных габаритах. Рассчитать параметры дополнительного шунта несложно. Как это сделать — можно почитать в небольшой статье п.1.2.

В принципе, предприятие обладает всеми необходимыми инструментами (технологиями, материалами и т.д.), которые позволяют выпускать даже единичные экземпляры трансформаторов по уникальным требованиям и с весьма скромным бюджетом. Практически любые токи, диаметры под силовой кабель, степень защиты и т.д. Денег за разработку мы не просим. Мы считаем, что накапливаемая таким образом база знаний позволяет предлагать потребителям именно востребованный продукт. Зачастую у нас уже есть готовые решения даже для самых хитромудрых проектов. Просто невозможно перегружать дальше и так перегруженный информацией сайт.

Кроме того, иногда, наши уже готовые решения оказываются даже лучше того что просят.

Не стесняйтесь обращаться в тех. поддержку, задавайте вопросы в произвольной форме по электронной почте, сбрасывайте техническое задание, можете просто обрисовать поставленную задачу.

Учтите, на сайте представлена только малая часть изготавливаемых трансформаторов, еще меньше их в публикуемом прайсе! Наши специалисты обязательно помогут Вам в правильном выборе.

Рис. 1. — Схема включения трансформатора

Фото 5. — Амперметр переменного тока

Фото 6. — Трансформатор ТТ40 с внешним блоком выпрямителя и шунтом

Принцип работы трансформатора тока

Трансформатор тока представляет собой тип «измерительного трансформатора», который предназначен для производства переменного тока в его вторичной обмотки, которое пропорционально току измеряется в его первичном. Трансформаторы тока уменьшают токи высокого напряжения до гораздо более низкого значения и обеспечивают удобный способ безопасного контроля фактического электрического тока, протекающего в линии электропередачи переменного тока, с использованием стандартного амперметра.

Ручные трансформаторы тока
Сфера применения

Принцип работы
Для чего нужны трансформаторы тока
Схемы подключения
Коэффициент трансформации
Принцип работы трансформатора тока

Принцип работы основного трансформатора тока немного отличается от обычного трансформатора напряжения. Трансформатор тока состоит из одного или нескольких витков в качестве своей первичной обмотки. Эта первичная обмотка может иметь либо один плоский виток, либо катушку из сверхпрочного провода, намотанного на сердечник, либо просто проводник или шину, расположенную через центральное отверстие, как показано на рисунке.

Из-за такого типа расположения трансформатор тока часто называют также «последовательным трансформатором», поскольку первичная обмотка, которая никогда не имеет более нескольких витков, соединена последовательно с проводником с током, питающим нагрузку.

Однако вторичная обмотка может иметь большое количество витков катушки, намотанных на многослойный сердечник из магнитного материала с малыми потерями.

Этот сердечник имеет большую площадь поперечного сечения, так что создаваемая плотность магнитного потока является низкой при использовании провода с меньшей площадью поперечного сечения, в зависимости от того, какой ток должен быть понижен, когда он пытается выдать постоянный ток, независимо от подключенной нагрузки.

Вторичная обмотка будет подавать ток либо на короткое замыкание, в виде амперметра, либо на резистивную нагрузку, пока напряжение, наведенное во вторичной обмотке, не станет достаточно большим, чтобы насытить сердечник или вызвать отказ из-за чрезмерного пробоя напряжения. В отличие от трансформатора напряжения, первичный ток трансформатора тока не зависит от тока вторичной нагрузки, а контролируется внешней нагрузкой. Вторичный ток обычно оценивается в стандартный 1 Ампер или 5 Ампер для больших значений первичного тока.

Существует три основных типа трансформаторов тока:

Обмоточный трансформатор тока — первичная обмотка трансформатора физически соединена последовательно с проводником, который несет измеренный ток, протекающий в цепи. Величина вторичного тока зависит от коэффициента оборотов трансформатора.
Тороидальный трансформатор тока — они не содержат первичной обмотки. Вместо этого линия, по которой проходит ток, протекающий в сети, проходит через окно или отверстие в тороидальном трансформаторе. Некоторые трансформаторы тока имеют «разделенный сердечник», который позволяет открывать, устанавливать и закрывать его, не отключая цепь, к которой они подключены.
Трансформатор тока стержневого типа — в этом типе трансформатора тока используется фактический кабель или шина главной цепи в качестве первичной обмотки, что эквивалентно одному витку. Они полностью изолированы от высокого рабочего напряжения системы и обычно крепятся болтами к токонесущему устройству.

Ручные трансформаторы тока

В настоящее время доступно много специализированных типов трансформаторов тока. Популярный и портативный тип, который может быть использован для измерения нагрузки цепи, называется «клещами», как показано на рисунке. Измерители зажимов открывают и закрывают вокруг проводника с током и измеряют его ток, определяя магнитное поле вокруг него, обеспечивая быстрое считывание результатов измерений, как правило, на цифровом дисплее без отключения или размыкания цепи.

Наряду с ручным зажимом типа трансформатора тока имеются трансформаторы тока с разделенным сердечником, у которых один конец съемный, поэтому нет необходимости отсоединять проводник нагрузки или шину для его установки. Они доступны для измерения токов от 100 до 5000 ампер, с квадратными размерами окна от 1 ″ до более 12 ″ (от 25 до 300 мм).

Сфера применения

Сфера применения включает все отрасли, в которых происходит преобразование энергетических величин. Эти устройства относятся к числу вспомогательного оборудования, которое используется параллельно с измерительными приборами и реле при создании цепи переменного тока. В этих случаях трансформаторы преобразуют энергию для более удобной расшифровки параметров или соединения оборудования с разными характеристиками в одну цепь.

Также выделяют измерительную функцию трансформаторов: они служат для запуска электроцепей с повышенным напряжением, к которым требуется подключить измерительные приборы, но не представляется возможным сделать это напрямую. Основная задача таких трансформаторов – передача полученной информации о параметрах тока на приборы для измерительных манипуляций, которые подсоединены к обмотке вторичного типа. Также оборудование дает возможность контролировать ток в цепи: при использовании реле и достижении максимальных токовых параметров активируется защита, выключающая оборудование во избежание перегорания и нанесения вреда персоналу.

Принцип работы

Действие такого оборудования основано на законе индукции, согласно которому напряжение попадает на первичные витки и ток преодолевает создаваемое сопротивление обмотки, что вызывает формирование магнитного потока, передающегося на магнитопровод. Поток идет в перпендикулярном направлении относительно тока, что позволяет минимизировать потери, а при пересечении им витков вторичной обмотки активируется сила ЭДС. В результате ее воздействия в системе появляется ток, который сильнее сопротивления катушки, при этом напряжение на выходной части вторичных витков снижается.

Простейшая конструкция трансформатора, таким образом, включает сердечник из металла и пару обмоток, не соединенных друг с другом и выполненных в виде проводки с изоляцией. В некоторых случаях нагрузка идет только на первичные, а не вторичные витки: это так называемый холостой режим. Если же ко вторичной обмотке подсоединяют оборудование, потребляющее энергию, по виткам проходит ток, который создает электродвижущая сила. Параметры ЭДС обусловлены количеством витков. Соотношение электродвижущей силы для первичных и вторичных витков известно как коэффициент трансформации, вычисляется по отношению их числа. Регулировать напряжение для конечного потребителя энергии можно, изменяя число витков первичной либо вторичной обмотки.

Для чего нужны трансформаторы тока

Трансформатор тока нулевой последовательности широко используется в организации работы производства, в быту (с его помощью проводят сварочные работы, он нормализуют входящее в дом напряжение, бросок тока, он нормализует работу электросчётчика с целью увеличения безопасности).

Трансформатор является важным инструментом в области электротехники. Текущие уровни электрического тока должны контролироваться в целях безопасности и эффективности работы прочих бытовых и промышленных приборов. Измерительные устройства, подключенные к трансформаторам, позволяют совершать мониторинг в различных местах по всей системе. Они также могут быть использованы для измерения электрического использования здания и выставления счетов или целей проверки.

Трансформатор тока — схема

Схемы подключения

Для того чтобы устройство эффективно работало и качественно выполняло возложенные на него функции, нужно правильно его подключить. Для этого следует руководствоваться одной из стандартных схем, позволяющих удовлетворить требования владельцев оборудования. Только в этом случае можно добиться желаемого результата и выполнить работу за максимально короткий промежуток времени.

Основные схемы соединения трансформаторов и обмоток реле:

Звезда. Этот вариант подключения предусматривает установку трансформаторов тока во всех фазах. Их вторичные обмотки соединяются с соответствующими элементами реле в виде звезды, а нулевые точки — с общим проводом. Такая схема используется только в защитных устройствах, предотвращающих короткие замыкания.
Неполная звезда. Единственное отличие этого способа подключения от звезды — установка трансформаторов только в двух фазах.
Треугольник. Вторичные обмотки всех трансформаторов последовательно соединяются друг с другом при помощи разноимённых выводов. К вершинам образованного треугольника подключаются реле, соединённые в звезду. Этот вариант применяется для дистанционных и дифференциальных защит.
Неполный треугольник. Отличительная черта этой схемы подключения — использование вторичных обмоток, установленных не во всех фазах, а только в двух. Такой вариант применяется для защиты двигателей от междуфазных коротких замыканий.

Коэффициент трансформации

Для оценки эффективности работы самого трансформатора была введена величина коэффициента преобразования. Его номинальное значение обычно указывается в официальной документации к трансформатору. Данный коэффициент обозначает отношение первичного номинального тока к аналогичному показателю второй обмотки. К примеру, это может быть значение 100/5 А. Оно может резко изменяться в зависимости от количества секций с витками.

Принцип работы трансформатора тока

Демонстрацию процессов, происходящих при преобразованиях электрической энергии внутри трансформатора, поясняет схема.

Через силовую первичную обмотку с числом витков ω1 протекает ток I1, преодолевая ее полное сопротивление Z1. Вокруг этой катушки формируется магнитный поток Ф1, который улавливается магнитопроводом, расположенным перпендикулярно направлению вектора I1. Такая ориентация обеспечивает минимальные потери электрической энергии при ее преобразовании в магнитную.

Пересекая перпендикулярно расположенные витки обмотки ω2, поток Ф1 наводит в них электродвижущую силу Е2, под влиянием которой возникает во вторичной обмотке ток I2, преодолевающий полное сопротивление катушки Z2 и подключенной выходной нагрузки Zн. При этом на зажимах вторичной цепи образуется падение напряжения U2.

Величина К1, определяемая отношением векторов I1/I2, называется коэффициентом трансформации. Ее значение задается при проектировании устройств и замеряется в готовых конструкциях. Отличия показателей реальных моделей от расчетных значений оценивается метрологической характеристикой —классом точности трансформатора тока.

В реальной работе значения токов в обмотках не являются постоянными величинами. Поэтому коэффициент трансформации принято обозначать по номинальным значениям. Например, его выражение 1000/5 означает, что при рабочем первичном токе 1 килоампер во вторичных витках будет действовать нагрузка 5 ампер. По этим значениям и рассчитывается длительная эксплуатация этого трансформатора тока.

Магнитный поток Ф2 от вторичного тока I2 уменьшает значение потока Ф1 в магнитопроводе. При этом создаваемый в нем поток трансформатора Фт определяется геометрическим суммированием векторов Ф1 и Ф2.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 3 чел.
Средний рейтинг: 2.7 из 5.

Подключение счетчика через трансформаторы тока (фото, видео, схема)

13.12.2018 0 bogdann.tech Измерительное электрооборудование Электрооборудование

Электросчётчик – устройство, позволяющее осуществлять контроль и учёт потребляемой электрической энергии. Подключение счетчика через трансформаторы тока может осуществляться по нескольким схемам. Актуальным на сегодняшний день считается трёхфазный счётчик Меркурий 230. Монтаж счётчика для учёта использованной электроэнергии проводится путём подключения его через схему электроснабжения. Различают по конфигурации однофазные и трёхфазные счётчики, которые можно подключить прямым и непрямым способом.

Монтаж однофазного прибора

Подключение однофазного электросчётчика производится в область разрыва линии питания. Не должно быть подключения потребителей энергии к линии питания до монтажа счётчика. Установка автоматического выключателя будет основательной в целях защиты подводящей линии. Также он понадобится в процессе замены прибора. Благодаря установке выключателя не потребуется обесточивание всей подводящей линии.

Также целесообразным будет установка автоматического выключателя после монтажа электросчётчика через трансформаторы тока, для защиты отходящей линии при возникновении поломок цепи пользователя электроэнергии.

На каждом однофазном устройстве, зачастую с задней стороны, имеется схема подключения. Прибор с одной фазой подключается при помощи четырёх зажимов, посредством которых присоединение провод с устройством. Фазный и нулевой провода соединяют с зажимами по такой схеме:

клемма №1 к фазному проводу (L),
клемма №2 к отходящему фазному проводу,
клемма №3 к нулевому проводу питающей линии (N),
клемма №4 к отходящему нулевому проводу.

Данная схема подключения однофазного счётчика предназначена для установки в частном доме, квартире высотного дома, а также средней площади торгового павильона.

Установка трёхфазного устройства

Контроль и учёт электрической энергии в четырёх-проводных сетях требует применения как измерителя трёхфазного электросчётчика, подключение которого возможно прямым путём и через трансформаторы тока. Устройство для измерения электроэнергии, подключаемое по схеме с использованием трансформаторов тока называется трансформаторным счётчиком.

Применение трансформаторов тока необходимо при полукосвенном включении счётчика к электрической сети и установленной мощности за пределами 60 кВт. Эти дополнительные устройства отличаются использованием электрического провода вместо первичной обмотки. Основываясь на законы индукции, протекание тока по проводнику при вторичной обмотке происходит электрический заряд, величину которого контролирует и учитывает прибор.

Расчёт объёма использованной электрической энергии осуществляется путём умножения показаний измерительного прибора на коэффициент трансформации. В качестве источников информации при подключении устройств контроля и учёта электричества путём выступают трансформаторы тока.

Подключение через трансформаторы тока

Самой актуальной на сегодняшний день считается схема подключения десятипроводная, преимуществом которой является изоляция силовых цепей.

Трансформаторы тока обеспечивают эту самую изоляцию силовых цепей. Для применения в бытовых или промышленных условиях измерительного устройства изоляция или по-другому гальваническая развязка является важным фактором, обеспечивающим безопасность. К минусам такого способа следует отнести достаточно большое количество проводов.

Схема подключения производится в чёткой последовательности:

клемма №1 – вход фазного привода (А).
клемма №2 – вход измерительной обмотки фазного привода (А).
клемма №3 – выход фазного привода (А).
клемма №4 – вход фазного привода (В).
клемма №5 – вход измерительной обмотки фазного привода (В).
клемма №6 – выход фазного привода (В).
клемма №7 – вход фазного привода (С).
клемма №8 – вход измерительной обмотки фазного привода (С).
клемма №9 – выход фазного привода (С).
клемма №10 – вход нулевого привода (N).
клемма №11 – выход нулевого привода (N).

В процессе установки измерительного устройства электроэнергии, трансформаторы подключают к разрыву цепи посредством специальных зажимов, называемых Л1 и Л2.

Подключение трехфазного счетчика

Одной из упрощённых версий подключения трёхфазного счётчика через трансформаторы тока считается сведение их в конфигурацию по внешним характеристикам похожую на звезду. Такой способ облегчает установку счётчика, поскольку задействуется значительно меньше проводов. Это обусловлено сложной конфигурацией внутренней схемы устройства.

Более устаревшей, но всё же в действительности встречаемой является семипроводная схема подключения счётчика с трёмя фазами через трансформаторы тока.

Минусом семипроводного способа считается отсутствие изоляции измерительных цепей, что является крайне небезопасным фактором при использовании и обслуживании прибора.

Устройство нового поколения

Именно таковым считается трёхфазный электросчётчик Меркурий 230, применяемый для фиксирования активной и реактивной электрической энергии в сетях с напряжением 380 В. Меркурий 230 характеризуется двумя телеметрическими выходами, защитой от взлома и классом точности варьирующейся в пределах 0,5-1 S. Напряжение резервного питания у Меркурия 230 составляет порядка 6-9 В. Имеются в наличии интерфейсы для обмена данными. Счётчик Меркурий 230 оснащён электронной пломбой и автоматической диагностикой, определяющей ошибки и неисправности.

Подключение электросчётчика Меркурия 230 возможно как прямым, так и трансформаторным способом. Благодаря таким возможностям устройство применимо практически при любых условиях эксплуатации.

bogdann.tech

Администратор сайта Electricvdele.Ru

Next Как подключить на один выключатель сразу две лампочки?
Previous Пошаговая инструкция подключения розетки с заземлением своими руками

Поверка трансформаторов тока

Трансформаторы тока (ТТ) – это ключевые элементы цепей учета электроэнергии. Именно поэтому они подлежат тщательным испытаниям и контролю при производстве, после ремонта, а также в процессе эксплуатации.
Наша компания предлагает приборы и комплекты для поверки ТТ, которые сочетают в себе высокие метрологические характеристики с высокой производительностью и могут применяться на производстве, а также в стационарных и передвижных лабораториях.

Автоматические комплекты для поверки трансформаторов тока

Для проведения поверки трансформаторов тока в соответствии с ГОСТ 8. 217, мы предлагаем автоматические комплекты, выполняющие все необходимые операции поверки.
Наши комплекты обеспечивает определение метрологических характеристик ТТ, имеющих следующие характеристики:
— номинальное значение первичного тока — в диапазоне от 0,5 до 5000 А;
— номинальное значение вторичного тока — 1 А или 5 А;
— номинальное значение нагрузки — в диапазонах от 0 до 15 В·А при cos φ=1; от 1 до 50 В·А при cos φ=0,8.

Поверка трансформаторов тока малой мощности

Для проведения поверки и калибровки ТТ малой мощности с аналоговым выходом в виде переменного напряжения, предлагаем нашу новую разработку — Преобразователь напряжение-ток СА507А1. Прибор преобразовывает вторичное напряжение таких трансформаторов в ток, подаваемый на прибор сравнения.

Оборудование для поверки трансформаторов тока от производителя

Рекомендуемое оборудование:

Стационарный комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6900
Мобильный комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6901
Комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6902
Компаратор СА507
Преобразователь напряжение-ток СА507А1 Новинка!
Магазин нагрузок трансформаторов тока (1 А) СА5018-1
Магазин нагрузок трансформаторов тока (5 А) СА5018-5
Магазин нагрузок трансформаторов тока (1; 2; 5 А) СА5020
Трансформатор тока эталонный СА535
Источник тока СА3600
Электронный регулятор напряжения СА350 Новинка!

Компания “ОЛТЕСТ Русь” является одним из ведущих производителей и поставщиков измерительного оборудования для энергетики в Российской Федерации.
Мы занимаемся ремонтом и сервисным обслуживанием своих приборов, проводим подробные технические консультации и обучение персонала.
За дополнительной информацией обращайтесь к нашим специалистам, мы всегда открыты к сотрудничеству.

Поверка трансформаторов тока

Автоматические комплекты для поверки трансформаторов тока

Для проведения поверки трансформаторов тока в соответствии с ГОСТ 8.217, мы предлагаем автоматические комплекты, выполняющие все необходимые операции поверки.
Наши комплекты обеспечивает определение метрологических характеристик ТТ, имеющих следующие характеристики:
— номинальное значение первичного тока — в диапазоне от 0,5 до 5000 А;
— номинальное значение вторичного тока — 1 А или 5 А;
— номинальное значение нагрузки — в диапазонах от 0 до 15 В·А при cos φ=1; от 1 до 50 В·А при cos φ=0,8.

Поверка трансформаторов тока малой мощности

Оборудование для поверки трансформаторов тока от производителя

Рекомендуемое оборудование:

Стационарный комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6900
Мобильный комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6901
Комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6902
Компаратор СА507
Преобразователь напряжение-ток СА507А1 Новинка!
Магазин нагрузок трансформаторов тока (1 А) СА5018-1
Магазин нагрузок трансформаторов тока (5 А) СА5018-5
Магазин нагрузок трансформаторов тока (1; 2; 5 А) СА5020
Трансформатор тока эталонный СА535
Источник тока СА3600
Электронный регулятор напряжения СА350 Новинка!

[an error occurred while processing the directive]

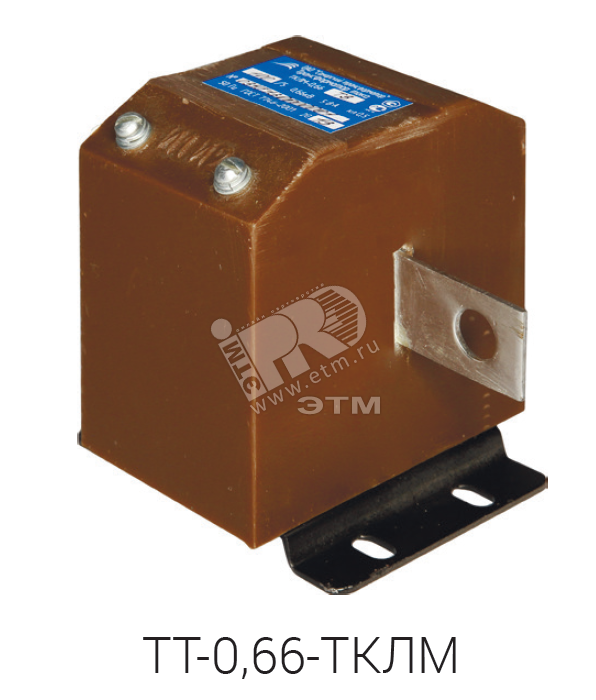

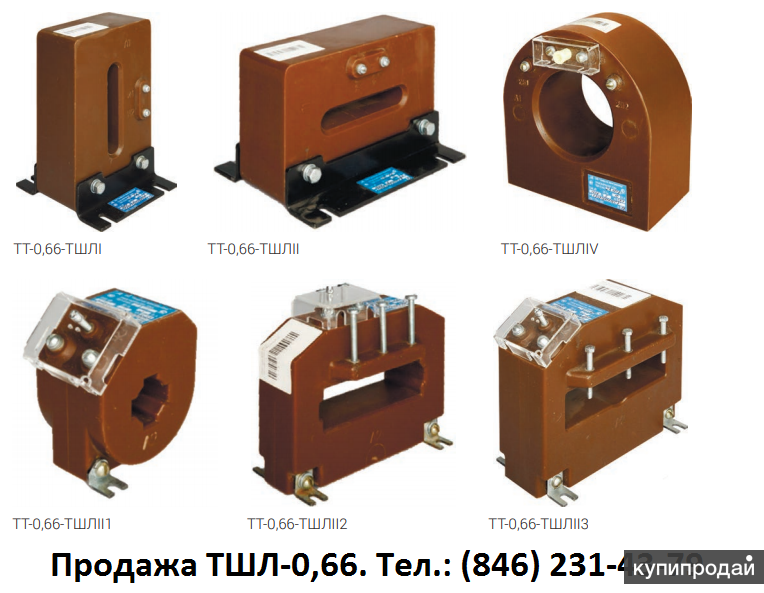

Трансформаторы тока Т- 0,66, ТШ — 0,66

⌂
Трансформаторы тока 0.66

Наличие:	Под заказ
Срок поставки:	2 дней
Гарантия:	12 месяцев
Рейтинг:

Модель	Описание	Цена, грн с НДС	Количество
Трансформатор тока Т (ТШ) 0,66 200/5 0,5		626
Трансформатор тока Т (ТШ)-1 1000/5 0,5 S		1 288
Трансформатор тока Т (ТШ) 0,66 300/5 0,5 S		648
Трансформатор тока Т (ТШ) 0,66 100/5 0,5		626
Трансформатор тока Т (ТШ) 0,66 400/5 0,5 S		648
Трансформатор тока Т (ТШ) 0,66 600/5 0,5 S		1 052
Трансформатор тока Т (ТШ) 0,66 100/5 0,5 S		648
Трансформатор тока Т (ТШ) 0,66 400/5 0,5		676
Трансформатор тока Т (ТШ) 0,66 600/5 0,5		1 026
Трансформатор тока Т (ТШ)-1 1000/5 0,5		1 209
Трансформатор тока Т (ТШ) 0,66 300/5 0,5		626
Трансформатор тока Т (ТШ) 0,66 200/5 0,5 S		648

Технические характеристики
Отзывы / Вопросы (1)

Трансформаторы тока предназначены для передачи сигнала измерительной информации измерительным приборам и приборам учета электроэенргии.

Основные технические характеристики:

Номинальная вторичная нагрузка с коэффициентом мощности cosφ = 0,8 : 5VA
Номинальная частота : 50Гц
Ток намагничивания вторичной обмотки : 4,5А
Масса трансформатора, не более : 1,0 кг
Средняя наработка на отказ: 40000 час

Тип	Номинальный первичный ток, A	Номинальный вторичный ток, A	Класс точности	Номинальное напряжение, kB
Т — 0,66	20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1200	5	0,2; 0,5S; 0,5; 1,0	0,66
ТШ — 0,66	200, 300, 400, 600, 800, 1000, 1200	5	0,2; 0,5S; 0,5; 1,0	0,66

Габаритные и установочные и присоединительные размеры трансформаторов тока Т — 0,66, ТШ — 0,66

Тип и Iном	L	B	H	C	A	D
Т- 0,66 до 150/5	54	75	105	15	1,2	35
Т — 0,66; 200/5	54	75	105	25	3	35
Т — 0,66; 300/5	54	75	105	25	5	35
Т — 0,66; 400/5	54	75	105	25	5	35
Т — 0,66; 630/5	54	75	105	25	7,5	60
ТШ — 0,66; 1000/5	33	86	145	80	12	—

Опорный измерительный трансформатор тока

Скачать чертеж Скачать руководство по экплуатации Скачать каталог

Основные вопросы:

Какие трансформаторы тока легко заменить на ТОЛ-НТЗ-10-11А ?

ТОЛ-СЭЩ-10-11-0,5S/10Р-10/15-5/5 У2	ТЛК-СТ-10-5(1)-0,5S/10Р10-10ВА/15ВА-5/5-5/5 0. 4 У2
ТОЛ-НТЗ-10-11А на 100% совпадает с ними по техническим и геометрическим показателям

ТОЛ-СЭЩ-10-11М-0,5S/10Р-10/15-5/5 У2	ТЛК-СТ-10-15(1)-0,5S/10Р10-10ВА/15ВА-5/5-5/5 0.4 У2
ТОЛ-НТЗ-10-11А на 2 см длиннее. Все остальное на 100% совпадает по техническим и геометрическим показателям

При замене на какие трансформаторы предстоит менять местами ошиновку ?

ТОЛ-10-I-2-0,5S/10Р-5/5 У2, 10/15ВА	ТОЛ-СВЭЛ-10М-29-0,5S/10Р-5/5 УХЛ2, 10/15ВА
ТОЛ-СВЭЛ-10-1-0,5S/10Р-5/5 УХЛ2, 10/15ВА	ТОЛ-10-11. 2-2-0,5S/10Р-5/5 У2, 10/15ВА
ТЛО-10 М1АС-0,5S Fs10/10Р10-10/15-5/5 У2 б 0.4кА	ТЛО-10 М11АС-0,5S Fs10/10Р10-10/15-5/5 У2 б 0.4кА
ТОЛ-НТЗ-10-01А на 100% совпадает по техническим показателям. На входе шины (Л1 и Л2) переставлены местами

В какое оборудование устанавливается?

Эти трансформаторы устанавливаются в Пункт Коммерческого Учета (ПКУ-10 или ПКУ-6). И в реклоузер на 6 и 10кВ.

В схеме:3ТТ = устанавлиется три трансформатора тока. В схеме:2ТТ = устанавлиется два трансформатора тока.

Какое расположение шины на входе и выходе Л1 и Л2?

У ТОЛ-НТЗ-10-11А шина Л1 расположена со стороны шильдика и вторичных обмоток. Такое расположение у ТОЛ-СЭЩ-10-11М (или ТОЛ-СЭЩ-10-11)- оба изготовления «Электрощит-Самара» (СЭЩ). У ТЛК-СТ-10-15(1) (или ТЛК-СТ-10-5(1) )- оба изготовления «Самарские трансформаторы» (ОЭНТ).

У ТОЛ-СВЭЛ-10М-29 (или ТОЛ-СВЭЛ-10-1)- оба изготовления АО «группа «СВЭЛ», у ТЛО-10-М11АС (или ТЛО-10-М1АС) — оба изготовления «Электрощит-Кº», у ТОЛ-10-11.2-2 (или ТОЛ-10-I-2) — оба изготовления «СЗТТ»- шина Л1 расположена с тыльной стороны от вторичных обмоток. Придется разворачивать трансформаторы на 180º или разворачивать шины на первичной обмотке.

На сколько киловольт?

Все трансформаторы тока имеют схожую внутренню начинку. Верхний слой — это изоляция на 10кВ. Соответственно их можно устанавливать на 3кВ, 6кВ, 10кВ. Максимальное напряжение 12кВ.

Какой межповерочный интервал?

Межповерочный интервал 16 лет. Срок эксплуатации 30 лет. В паспорте это указано в пункте 6.

Какой вес и габариты?

ТОЛ-НТЗ-10-11А — это стандартный «11 корпус». Ананалогичные размеры копруса у ТЛО-10-М1АС (изготовления «Электрощит-Кº»), ТОЛ-СЭЩ-11 (изготовления «Электрощит Самара» (СЭЩ)) и ТЛК-10-5(1) (изготовления «Самарские трансформаторы»-(ОЭНТ)).

Вес=21кг.

Общие габариты. Длина=280мм*Ширина=148мм*Высота=224мм.

Габариты крепления сверху (ввод под шину): Одна шина=40мм. Между крайними болтами двух шин=80мм.

Габариты крепления снизу (на опору) : 95мм * 110мм.

Важно! Размер резьбы и длина крепежных болтов у разных производителей может незначительно разниться. Например: М12х22 и М25х6.

То есть: новые отверстия сверлить не нужно. А вот новые болты подобрать потребуются!

На Евро палете (1,2м*0,8м) умещается в один ряд 16 штук.

Посадочные крепления у «11корпуса» — идентичны ТОЛу «Малышу».

Как правильно расключить вторичные выводы?

На трансформаторе тока с двумя вторичными выводами у основания трансформатора расположены 4 болта. Под каждым из которых находится, рельефная на корпусе надпись: 1И1 1И2 2И1 2И2.

1И1 — 1И2 — это вторичные выводы измерительной обмотки.

2И1 — 2И2 — это вторичные выводы защитной обмотки.

1И1 — соответствует шине сверху трансформатора Л1. Вход или Начало токовой цепи

1И2 — соответствует шине сверху трансформатора Л2. Выход или Конец токовой цепи.

1И1 — 1И2 — расключаются на счетчик или модуль управления.

2И1 — 2И2 — должны соотвественно расключаться на релейную защиту.

В случае, если в оборудовании не предусмотрена релейная защита, выводы 2И1 — 2И2 нельзя оставлять не расключенными. Это приведен к быстрому выходу из строя всего трансформатора.

2И1 — 2И2 необходимо расключить между выводами 2И1 — 2И2 у остальных трансформаторов тока и вывести на корпус. (на «землю»)

Как расшифровать маркировку у разных заводов изготовителей трансформаторов тока?

1.Корпус.

Все заводы изготовители выпускают опорные трансформаторы тока на 6-10кВ в двух основных корпусах.

Аналог ТОЛа «Малыша» или Аналог ТОЛа «11 корпус». Важное геометрическое отличие между ними — длина трансформатора.

1.1. ТОЛ- «Малыш». Для двух вторичных обмоток. Со стандартными характеристиками. В номиналах от 5/5 до 800/5. В классах точности 0,5/10Р, 0,5S/10Р, 0,2/10Р, 0,2S/10Р.

1.2. ТОЛ- «11 корпус». Для двух и более вторичных обмоток. Со стандартными и завышенными характеристиками. В номиналах от 5/5 до 2500/5.

Корпус пишется в маркировке на втором или третьем месте после слова ТОЛ, ТЛО или ТЛК.

2. Колличество обмоток и их класс точности.

После описания корпуса в маркировке идет описание обмоток.

2.1. Измирительная обмотка

Ее класс точности обозначается 0,5 ; 0,5S ; 0,2 ; 0,2S.

После нее может сразу идти в маркировке защитная характеристика Fs10 ; Fs5. Пример: 0,5Fs10.

2.2. Защитная обмотка

Ее класс точности описывается обозначается 10Р ; 5Р.

После нее может сразу идти в маркировке защитная характеристика 10 ; 20. Пример: 10Р10 ; 5Р20.

3. Мощность обмоток. (нагрузка).

Она обозначается после описания обмоток, до коэффициента трансформации или сразу после.

В каком порядке стоят классы точности обмоток, в таком же соотвествии обозначается мощность.

Стандартное значение для измерительной обмотки 10В*А.

Стандартное значение для защитной обмотки 15В*А.

Завышение нагрузки всегда приводит к повышению стоимости, а иногда и к увеличению размера корпуса.

Пример мощности для двух обмоток: 10/15ВА ; пример мощности для трех обмоток: 10/10/15; 5/10/30; 10/15/15

4. Коэффициент трансформации.

На шильдике он пишется в правой стороне. В паспорте пишется в конце маркировки или в верхней части таблицы паспорта.

Всегда обозначается: » цифра/5″ или «цифра/1».

«/5» — это сила тока у счетчика.

Первоночальный ток ( «цифра/») строго по ГОСТу. И меет занчения:

5/5, 10/5, 15/5, 20/5, 25/5, 30/5, 40/5, 50/5, 75/5, 80/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 600/5, 800/5, 1000/5, 1250/5, 1500/5, 2000/5, 2500/5.

5. Защитные характеристики в маркировке.

Они могут указываться у разных производителей в маркировке или описываться в паспорте трансформатора.

Основных характеристик три:

5.1. Для измерительной обмотки.

Коэффициент безопасности приборов вторичных обмоток для измерения.

Пишется «Кб=10» или «Fs10». Чем меньше цифра — тем качественней защита.

5.2. Для защитной обмотки.

Номинальная предельная кратность вторичных обмоток для защиты.

Пишется слитно после буквы «10Р» или «Кр=10». Чем больше цифра — тем качественней защита.

5.3. Односекундный ток термической стойкости, кА

Это защита трансформатора тока в случае короткого замыкания.

Не всегда пишется в маркировке. Но всегда обозначается в паспорте.

Минимальная величина определяется ГОСТом. Максимальная величина определяется в зависимости от коэффициента трансформации. Любое значение выбрать нельзя!

Пример: 1,56 кА ; 3,0 кА ; 10,0 кА.

Ток электродинамической стойкости расчитывается умножением односекундного тока на 2,4.

6. Климатическое исполение.

Оно установлено строго по ГОСТу. И должно быть представлено на шильдике или в паспорте.

Пример: УХЛ2, У2, У3, Т2.

Как выбрать трансформатор тока?

1.1. Коэффициент трансформации трансформатора тока в зависимости от силового трансформатора ТМГ

Формула для просчета выглядит так:

I — сила тока на входе измерительного трансформатора тока

P — мощность ТМГ — первая цифра в маркировке

U ном — напряжение сети = 6 или 10кВ

cos φ = 0,8.

Пример маркировки ТМГ = 1000/10/0,4.

Из этого выходят два правила для трансформатора тока с коэффициентом трансформации 5/5:

1. В сети на 6кВ они устанавливаются с ТМГ мощностью до 40 кВт

2. В сети на 10кВ они устанавливаются с ТМГ мощностью до 120 кВт

1.2. Класс точности трансформатора тока

Выбор класса точности зависит от класса точности счетчика и класса точности измирительной обмотки трансформатора напряжения (ЗНОЛ, ЗНОЛП или НОЛ)

1. Вариант. класс точности всей линии 0,5

— ТОЛ-НТЗ-10-11А-0,5/10P-5/5 УХЛ2

— Счетчик — класс точности 0,5

— 3xЗНОЛ-СВЭЛ-10 УХЛ2 (10000;100;100/3; 0,5/225; 3/400)

2. Вариант. класс точности всей линии 0,5S

— ТОЛ-НТЗ-10-11А-0,5S/10P-5/5 УХЛ2

— Счетчик — класс точности 0,5S

— 3xЗНОЛ-СВЭЛ-10 УХЛ2 (10000;100;100/3; 0,5/225; 3/400)

3. Вариант. класс точности всей линии 0,2S

— ТОЛ-НТЗ-10-11А-0,2S/10P-5/5 УХЛ2

— Счетчик — класс точности 0,2S

— 3xЗНОЛ-СВЭЛ-10 УХЛ2 (10000;100;100/3; 0,2/225; 3/400)

Как трансформатор тока отражается на электрической схеме?

Какие документы необходимы при составлении рекламации.

Если трансформатор не прошел испытаний при запуске или не выдает характеристики, заявленные в паспорте — Вы имеете право проверить данный трансформатор на заводе производителе.

Обращаться с данным вопросом нужно к продавцу трансформатора или на завод производитель напрямую.

Для того, чтобы рекламация была зарегестрирована в отделе ОТК завода — от Вас требуется:

— Протокол испытаний.

— Электрическая схема оборудования, в которую был установлен трансформатор.

— Письмо на официальном бланке.

— Фото трансформатора и фото шильдика. Помимо внешнего вида — фото должны отображать, что причиной неисправности не является корявый монтаж. (Например : забытый ключ, замыкающий две фазы).

После Регистрации рекламационного случая, трансформатор отправляется на завод — для испытаний. Дорогу оплачивает продавец или завод.

В случае подтверждения — трансформатор меняется на новый и бесплатно отправляется в указанный Вами адрес.

В случае не подтверждения — трансформатор на новый не меняется.

Гарантия по паспорту составляет 36 месяцев с момента введения в эксплуатацию.

Что делать если потерялся паспорт трансформатор тока или пломбировочные крышки?

В этом случае Вы отправляете на на электронную почту tol10ru@yandex.ru фото шильдика и Ваш почтовый адрес. В течении двух дней мы востанавливаем паспорт, высылаем Вам скан и отправляем по почте России оригинал.

Если здесь нет Вашего вопроса, то прошу писать на почту тех. поддержки [email protected]

Или позвонить по телефону 8 (473)-300-38-35

Менеджеры: Марина и Дмитрий

15,377 трансформатор тока Стоковые фото, картинки и изображения

трансформатор вектор значок.мультфильм вектор значок изолированный на белом фоне трансформатор.

Трансформаторы электрического тока, установленные на вертикальных медных шинах. электрические провода подключены к трансформаторам. медные шины имеют цветовую маркировку. оборудование закреплено в электрическом шкафу.

Электроснабжение жилых зданий. ряд столбов на улице. трансформаторы и провода на столбах. нас. улица.

Трансформатор высокого напряжения на белом фоне

Значок вектора трансформатора. Черный векторный значок на белом фоне трансформатора.

Распределительная сеть завода по производству электроэнергии. связь, техногородок, электрика, энергетика. векторная изометрическая иллюстрация

Набор иконок высокого напряжения для веб-сайтов и пользовательского интерфейса

Трансформатор тока (ct), изолированный на белом фоне

Высоковольтная силовая трансформаторная подстанция

Рука человека, держащего лампочку снаружи, рядом со счетчиком ватт-часов.

Значок вектора трансформатора. Значок вектора мультфильма изолирован на белом фоне трансформатора.

Электростанция — станция трансформации. много кабелей, столбов и проводов, трансформаторы. электроэнергия.

Трансформаторная векторная установка на белом фоне. изолированные мультфильм набор иконок энергетическая подстанция. векторный мультфильм набор иконок трансформатор.

Значок вектора трансформатора. Иконка вектора мультфильма на белом фоне трансформатора.

Высоковольтные линии электропередач. электрораспределительная станция. башня электропередачи высокого напряжения. распределительная электрическая подстанция с линиями электропередач и трансформаторами.

Электрическая подстанция. высоковольтный трансформатор и выключатель. риск поражения электрическим током. электроснабжение.

Высоковольтный трансформатор на белом фоне. значок электрооборудования. векторная иллюстрация. символы, шаги для успешного бизнес-планирования, подходящие для рекламы и презентаций.

Силовая трансформаторная подстанция высокого напряжения. линия электропередач.

Макромагнитное поле медной катушки

Адаптер переменного тока на белом фоне

Высоковольтная электрическая подстанция

Трансформаторная векторная установка на белом фоне. изолированный черный набор иконок энергетической подстанции. вектор черный набор иконок трансформатор.

Стеклянные электрические изоляторы на опоре, вид снизу

Выполнение электроизмерительных работ на силовом трансформаторе

Высоковольтная электрическая подстанция в зимний день

Значок электрического трансформатора на белом фоне — векторная иллюстрация.

Солнечная панель, вид сзади. инвертор для преобразования постоянного тока в переменный.

Трансформаторы высокого напряжения на электрической подстанции. вид сбоку. избирательный фокус.

Мощная электроустановка. преобразователь напряжения. силовой трансформатор тока в распределительном устройстве. производство переменного тока. электростанции. электротехника. электрические приборы.

Силовые трансформаторы для питания электроники на белом фоне.

Трансформатор на опоре, однофазный трансформатор для преобразования высокого напряжения в низкое в сельской местности.

Высоковольтные линии электропередач. распределительная электрическая подстанция с линиями электропередач и трансформаторами.

Трехфазный (2500 ква) гофрированный ребристый герметичный масляный трансформатор, оснащенный dgpt (обнаружение газа, давления и температуры), изолированный на белом фоне с обтравочным контуром

Знак символа опасности электричества, векторная иллюстрация, изоляция на белом фоне этикетка.

Перегрузка опоры электропередач или короткое замыкание в трансформаторе на столбах и пожар или пламя с дымом на голубом небе

Система электроснабжения для пользователей, высоковольтные силовые трансформаторы, установленные на деревянных столбах на фоне голубого неба

Силуэт высоковольтной электрической башни во время заката и небо на фоне заката

Трехфазный (630 кВА) гофрированный ребристый герметичный масляный трансформатор, изолированный на белом фоне с обрывом пути

Трансформаторная подстанция, подстанция

Электрический трансформатор векторная иллюстрация значков.

Низкий вид больших силовых трансформаторов для электроснабжения промышленных предприятий.

Макрос медного дросселя трансформатора

Крупный план трансформатора высокого напряжения и тока

Изолированный силовой трансформатор высокого напряжения

Трансформаторы электрического поста с линиями электропередач против

Инженер-электрик, использующий измерительное оборудование для проверки напряжения электрического тока на выключателе и системе кабельной проводки для обслуживания в сети щит распределения питания.

Солнечная панель, вид сзади. поворотный механизм для слежения за солнцем

Солнечная панель, вид сзади. инвертор для преобразования постоянного тока в переменный

Металлический ферромагнитный сердечник для высокоэффективного трансформатора. ферритовый трансформатор для импульсного источника питания. выборочный фокус, малая глубина резкости

Техническое обслуживание электриков работают с электричеством высокого напряжения на гидравлическом ковше

Высоковольтный силовой трансформатор изолирован

Генератор переменного тока

Высоковольтный электрический трансформатор с черным символом

Силовая башня. высоковольтные линии и опоры ЛЭП. городская подстанция, крупный план, трансформатор с высоковольтными проводами. монтаж высоковольтных линий электропередач на высоком электрическом столбе подключен

Линии электропередачи в вечернее время. распределительные устройства высокого напряжения и оборудование электростанций.

Верхняя часть башни высоковольтной электрической подстанции, крупный план, открытый электрический изолятор для электрического разъединителя, вид под низким углом на фоне неба

Здание с электрическим трансформатором на белом фоне

Знак опасности высокого напряжения, векторная иллюстрация, изоляция на белом фоне этикетки.

Электрический трансформатор с проводами и изолятором на фоне неба.

Электрическая схема, две катушки, соединенные параллельно изолированной иконкой контура. векторное соединение вариантов четырехжильных катушек, соединение электрических проводников, знак тонкой линии электрического трансформатора

Тороидальные индукторы с обмоткой из медного провода, трансформатор и электропредохранитель. электронные компоненты на детали печатной платы из демонтированного блока питания. индукционные катушки на синем фоне.

Трехфазный масляный трансформатор с гофрированными ребрами мощностью 250 кВА, изолированный на белом фоне с обтравочным контуром

Силовая опора — перегруженная электрическая цепь, вызывающая короткое замыкание мобильный и инфографика. вектор серый значок тонкой линии в круге, изолированные на белом фоне.

Трансформаторная станция для шторма

Персонаж женщины-электротехника, женщина-электрик, профессиональная профессия, изолированная на белом, карикатурная векторная иллюстрация. человек держит измерительный прибор, фиксирует заводской распределительный щит.

Счетчик электроэнергии, амперметр на цементных столбах, электроэнергия для использования в бытовых приборах, электроника, измерительная система, технология

Комплектные внутренние активные части (сердечник и катушки) трехфазного распределительного масляного трансформатора на производственной линии

Трансформатор электрических линий станции

Силикагель OLTC сапун силового трансформатора 115/22кВ.

Электрик-силуэт работает на ковше для обслуживания высоковольтных линий электропередач.

Энергетика и технологии: электрический столб у дороги с кабелями линий электропередач, трансформаторы на фоне ярко-синего неба, обеспечивающие пространство для копирования.

Электрическая утечка. электрический провод высоковольтного столба поврежден и короткое замыкание в воде с вектором плоской иконки дождя.

Ограждение линий электропередач и здания трансформаторной подстанции. плоская векторная иллюстрация на белом фоне.

Высокая плотина в Асуане для производства гидроэлектроэнергии, нубия, египет.

Солнечная панель, вид сзади. инвертор для преобразования постоянного тока в переменный

Аэрофотоснимок трансформаторной подстанции с множеством изоляторов и кабелей днем на фоне голубого неба

Высоковольтные провода. городская электрическая подстанция, крупный план, трансформатор с высоковольтными проводами

Электричество. опоры линий электропередачи высокого напряжения.

Электроизоляция высокого напряжения на подстанции, крупный план

Электротрансформатор на опоре общественного освещения на улице в Бразилии

Трансформатор изолирован на белом фоне

Крупный план подключения питания устройства на белом фоне.

Ротор электродвигателя изолирован на белом фоне

Монохромные фотографии опор линий электропередач, поддерживающих множество линий электропередач

Трансформаторы и высоковольтные кабели на опоре. трехфазные трансформаторы для трансформаторов высокого напряжения в трансформаторы низкого напряжения на фоне голубого неба

Два инженера-электрика проверяют процесс строительства подстанции

Вектор контура резервного генератора. электрический двигатель. газовый переносной

Воздушная линия электропередач. ряд уходящих вдаль электрокарнизов. передача и поставка электроэнергии. закупка статьи о стоимости электроэнергии или строительства линий. черное и белое.

Зарядное устройство для смартфона белого цвета, изолированное на белом. заряд мобильного телефона.

Счетчик электроэнергии, подвешенный на цементном столбе рядом с дорогой, для контроля и измерения энергопотребления в каждом доме в азиатских странах.

Здание с электрическим трансформатором на белом фоне

Крупный план руки инженера-электрика, использующего измерительное оборудование для проверки напряжения электрического тока на автоматическом выключателе и системе кабельной проводки для обслуживания главного распределительного щита.

Крупный план электрической подстанции с проводами, керамическими изоляторами и птицами, гнездящимися под ними

Фотографии трансформаторов тока и изображения премиум-класса в высоком разрешении

ТВОРЧЕСКИЕ
РЕДАКЦИОННЫЕ СТАТЬИ
ВИДЕО
Старейший
Самый популярный

Любой датер 24 часа 48 часов 72 часа 7-дневного 7-дневного 7-дневного. бесплатные коллекции >Выберите редакционные коллекции >

Встраиваемые изображения

Просмотрите 615

доступных стоковых фотографий и изображений или начните новый поиск, чтобы изучить другие стоковые фотографии и изображения. электрические опоры рядом с джабель али, дубай, объединенные арабские эмираты — трансформатор тока: стоковые фотографии, фотографии и изображения без уплаты роялти оператор распределительной системы проверяет оборудование на электрической подстанции. — трансформатор тока стоковые картинки, фотографии и изображения без лицензионных платежей большой белый и серый склад и одна машина — трансформатор тока стоковые картинки, фото и изображения без уплаты роялти , фотографии и изображения без лицензионных платежей генератор тока — трансформатор тока стоковые фотографии, фото и изображения без лицензионных платежей — электрические опоры башни на закате — трансформатор тока стоковые фотографии, фото и изображения без лицензионных платежей зацикленная энергия. — трансформатор тока: стоковые фотографии, фотографии и изображения без лицензионных платежейэлектрический спортивный автомобиль, пораженный электрической молнией из катушки — трансформатор тока: стоковые картинки, фотографии и изображения без уплаты роялти Интерьер освещенного здания — трансформатор тока стоковые фотографии, фото и изображения без лицензионных платежей и изображениймощность, электрический ток — трансформатор тока стоковые фотографии, фото и изображения без лицензионных платежей вид сверху высоковольтного силового трансформатора с электрической изоляцией на подстанции. — трансформатор тока стоковые картинки, фото и изображения без уплаты роялти -бесплатные фото и изображениявысоковольтная башня электрический столб — трансформатор тока стоковые картинки, фотографии без лицензионных платежей и изображения коллекция сетка подстанция — трансформатор тока стоковые фотографии, лицензионные фото и изображениясовременный железнодорожный мост — трансформатор тока стоковые фотографии, лицензионные фотографии и изображенияэлектроэнергетическое оборудование на электростанции. — трансформатор тока: стоковые картинки, фотографии и изображения без лицензионных отчислений — трансформатор тока стоковые картинки, фотографии и изображения без лицензионных платежей бесплатные фото и изображениявысоковольтная электрическая подстанция. — трансформатор тока стоковые фотографии, фотографии и изображения без уплаты роялти диспетчерская — трансформатор тока: стоковые фотографии, лицензионные фото и изображенияпортрет молодой деловой женщины, стоящей в диспетчерской энергетического управления — трансформатор тока: картинки, фото и изображения без уплаты роялти imagesНью-Йорк, Нью-Йорк — В этом году- 1946 — отмечает 50-летие первой передачи электроэнергии переменного тока на большие расстояния, которая сейчас . .. медная катушка индуктивности на электронной плате — трансформатор тока: стоковые фотографии, фотографии и изображения без уплаты роялти — рисовое поле и солнечная электростанция — трансформатор тока стоковые картинки, фотографии без лицензионных платежей и изображениявозобновляемая энергия — ветряные мельницы — трансформатор тока над водохранилищем — трансформатор тока стоковые картинки, фотографии и изображения без уплаты роялти фото и изображения без лицензионных платежей вид сверху электростанция для электроэнергетики ночью, городской пейзаж, земля пейзаж, глобальный бизнес и финансовый фон. — Трансформатор тока: стоковые фотографии, фотографии и изображения без уплаты лицензионных платежей, электрическая подстанция высокого напряжения. — трансформатор тока стоковые картинки, фотографии и изображения без уплаты роялтистокио одайба толпы туристов единорог статуя гандама диверсити плаза япония — трансформатор тока стоковые картинки, фотографии и изображения без уплаты роялти пост высокого напряжения или башня высокого напряжения на песчаном холме — трансформатор тока стоковые картинки, -бесплатные фото и изображенияКонцепция загрязнения и индустриализации. детали нефтепроводов с клапанами на крупных нефтеперерабатывающих заводах, перерабатывающее оборудование во время восхода солнца, крупный план промышленных трубопроводов нефтеперерабатывающих заводов. — трансформатор тока: стоковые фотографии, фотографии и изображения без уплаты роялти значок с длинной тенью на текстурированном желтом фоне — трансформатор тока стоковая иллюстрацияпортрет инженера-электрика перед высоковольтной силовой трансформаторной подстанцией — трансформатор тока стоковые картинки, фотографии и изображения без уплаты роялти -бесплатные фото и изображенияизмерительная коробка для электрооборудования — трансформатор тока стоковые картинки, фотографии без лицензионных платежей и изображениярастущий городской пейзаж — трансформатор тока стоковые картинки, фото и изображения без лицензионных платежей дизайн иконок в стиле линии — трансформатор тока стоковые иллюстрацииэлектрораспределительная станция. башня электропередачи высокого напряжения. высоковольтные линии электропередач на закате. изображение силуэта. башня высокого напряжения и красочное небо. опоры электропередач — трансформатор тока стоковые картинки, фотографии и изображения без уплаты роялти во время заката — трансформатор тока: стоковые фотографии, лицензионные фото и изображениясолнце на линии электропередач возле дороги зимой на фоне голубого неба с туманом — трансформатор тока стоковые картинки, лицензионные фото и изображениялиния электропередачи на фоне красочного неба на закате — трансформатор тока: стоковые фотографии, фотографии и изображения без лицензионных платежейэлектрическая линия на стене древнего дома в испанском городе. — трансформатор тока: стоковые картинки, фотографии и изображения без уплаты роялти
Потенциальные картинки трансформатора, изображения и фотографии на Alibaba
35KV открытый тип Потенциал Трансформатор
US 380.0-395.0 / PIECES (FOB PROCE)
3 40249 (MIN). 0,5 кВ-360 кВ 33 кВ Потенциал Трансформатор
US 2-15 / SET (Цена FOB)
1 SET (MIN. ORDER) 9000 3
1KV 6KV 6KV. Potential Transformer
US $10-150 / Piece ( FOB Price)
1 Piece (Min. Order)
China Oil type power usage 33kv potential transformer 600kva
(цена FOB)
1 шт. (минимальный заказ)
JDZX15-20R напряжение 24 кВ или 35 кВ трансформатор 3 потенциала, 0244 transformer , instrument transformer
US $580-980 / Piece ( FOB Price)
1 Piece (Min. Order)
Low price 10kv Potential Transformer (pt) Ток высокого напряжения Трансформатор
100-200 долл. США / шт. (цена FOB)
1 шт. (минимальный заказ)
0244 Трансформатор
US 550-650 / Piece (цена FOB)
1 PAICE (Min. ORDE)
TUAN Распределение Потенциал Трансформатор
US 275.0-280.0 / PIECE (Цена FOB)
5 PIECE (MIN. ORDER)
JDZJ-6KV 3KV 3KV. Защита заземления Потенциал Трансформатор
US 1-450 / Piece (цена FOB)
1 Piece (MIN. Порядок)
Потенциал . (цена FOB)
200 шт. (минимальный заказ)
Распределение мощности 11 кВ 11 кВ Потенциал Однофазный Трансформатор
9 10002 долл. США0249 Piece ( FOB Price)
1 Piece (Min. Order)
10kV Accuracy Class 0.2 Standard PT VT Potential Transformer
US $200-6000 / Piece ( FOB Price)
1 шт. (минимальный заказ)
Вспомогательное напряжение с масляным наполнением на мачте потенциал трансформатор 33/0,22 кВ 500 ВА
(Цена FOB)
1 комплект (минимальный заказ)
JDZ1(2)-1 10 кВ однофазный незаземленный потенциал трансформатор
Цена 30-49 долл. США / 902 шт. )
5 Pieces (Min. Order)
Low voltage 10kv 16kva ii6 single phase potential transformer price
US $888.0-1020.0 / Set ( FOB Price)
1 Set (Min. Order)
11kv potential transformer and 11kv current transformer metering unit
US $900-1300 / Unit ( FOB Price)
1 Unit (Min. Order)
Различные модели железных сердечников 11 кВ потенциал микро трансформатор
0,6-0,6 долл. США / шт.0250
JDZJ 11KV Потенциал Трансформатор
US 150-200 / PIECT (Цена FOB)
1 PIECE (MIN. ORDE)
1 PIECE (MIN. ORDER)
.
385-415 долл. США / Комплект (цена FOB)
1 комплект (минимальный заказ)
потенциал трансформатор тип Напряжение transformer
US $200-300 / Case ( FOB Price)
10 Cases (Min. Order)
Outdoor Inductive Current Transformer &Voltage Transformer , potential transformer CT , PT 90mva oil power трансформатор
US $1000-6000 / Set (цена FOB)
1 Set (Min. Order)
2 Small smps 40243 Потенциал Трансформатор
US 0,1-2 / Piece (цена FOB)
1000 штуки (мин. Порядок)
AF-20 AF Series Factory Factory Solder Solder 100a Dlock Core
AF-20 Series Factory Factory Solder Solder 100a Dlest Core 9024 3
AF-20 Series Factory Factory Solder 100a Diled Core
AF-20 AF Series Factory Servory. потенциал трансформатор
1-12 долл. США / шт. (цена FOB)
1 шт.0243 Трансформатор
US 1-15 / Piece (цена FOB)
50 кусоч (Цена FOB)
1 комплект (минимальный заказ)
фазовращающее распределение мощности потенциал трансформатор 33 кВ 11 кВ
4000-20000 долл. США
0/
0 комплект0249 ( FOB Price)
1 Set (Min. Order)
mini voltage transformer / potential transducer with low factory price/current transformer
US $0.314-0.344 / Piece ( Цена FOB)
100 шт. (минимальный заказ)
GFJSZV0279-10 Глобальная оптовая продажа0249 Произведения (цена FOB)
3 штуки (мин. Заказ)
33KV 132 кВ напряжение Потенциал Трансформатор с поставщиком Alibaba
US 2000-5000 / / / / Ст.
1 комплект (минимальный заказ)
Китайская электростанция потенциал трансформатор 3-фазный маслопогруженный 250 мВА трансформатор
0249 Set (цена FOB)
1 Set (мин. Заказ)
JSZW3-3,6,10 Полуполученные три фазы. (цена FOB)
10 комплектов (мин. Заказ)
Самая низкая цена.0249 (мин. Заказ)
Продвижение очень низкое высококачественное ток на открытом воздухе Трансформатор Потенциал Трансформатор для энергетического метра
долл. США 0,88-9,71 / Блок (FOB 0,88-9,71 / Блок (FOB 0,88-9,71 / Блок (FOB 0,88-9,71 / Блок (FOB 0,88-9,71 / . (Минимальный заказ)
Высоковольтное распределительное устройство 110 кВ, погруженное в масло потенциал мощность трансформатор
0250
1 Set (Min. Order)
Epoxy Resin Single Phase Voltage Potential Transformer
US $200-500 / Unit ( FOB Price)
1 Unit (Min. Order
110V 220V 380V Потенциал Трансформеры UL распознанное крепление PCB
US 2-3 / Piece (FOB PROCE)
10 PICE0003
JDZXW-6 Высокое напряжение Трансформатор PT Dry Type Потенциал Трансформатор
US 10-1000 / PIECE (POB PRICE)
100 PEAGE (MIN. MIN. Порт)
50250250250250250250250250250250250250250250250250250250250250250250250250250250250250250250250250250250250250250. Потенциал Трансформатор Напряжение Трансформатор
0,5-2 долл. США / Шт. (цена FOB)
500 шт.Трансформатор тока 0000: узнайте о назначении, стоимости и сроках поставки
Автор Алин Мохаммед / 10 августа 2019 г. 16 сентября 2021 г. / 2 минуты чтения
Высокоточный трансформатор тока обмотки C800, обычно используемый для коммерческого учета.
Назначение трансформатора тока
Реле необходимо знать величину тока – либо для измерения, либо для реализации схем защиты. Трансформатор тока (ТТ) выполняет эту роль, понижая сотни, а иногда и тысячи ампер до (обычно) 5 А, которые затем подаются на реле.
Типичное место установки трансформатора тока — на вводе выключателя или вводе трансформатора. Это кольцевые трансформаторы тока, которые используют магнитное поле, создаваемое током (протекающим через проходной изолятор), для индукции тока в его обмотке.
Трансформатор тока на автоматическом выключателе. Изображение предоставлено: FirstEnergy – Огайо Эдисон – станция Лиссабон.
При сверхвысоком напряжении автоматические выключатели выполнены в виде баковых выключателей. Из-за веса и размера ТТ их нельзя установить непосредственно на корпус прерывателя. Используются внешние автономные трансформаторы тока.
Внешние трансформаторы тока рядом с выключателем резервуара под напряжением
Для коммунальных служб важно знать, сколько электроэнергии импортируется или экспортируется на границе обслуживания. ТТ вместе с ТП устанавливается прямо там, где линия электропередачи входит в подстанцию, что является разграничительной точкой владения.
Трансформатор тока рядом с тупиком, где линия электропередачи входит в подстанцию. Изображение предоставлено: Western Area Power — Подстанция на испытательном пути.
На изображении ниже показан трансформатор тока, установленный на шине среднего напряжения.
Внешний трансформатор тока, используемый рядом с выключателем
До сих пор вы видели автономные и кольцевые трансформаторы тока. Взгляните на стержневой ТТ и пояс Роговского.
С точки зрения защиты и управления трансформаторы тока устанавливают зону защиты в энергосистеме. Ниже показан отрывок из одной из электронных книг PEguru. На нем показано, как стратегически выбираются ТТ на выключателе и трансформаторе для реализации защиты линии, защиты трансформатора и защиты выключателя. Реле одной линии для подстанции с кольцевой шиной.
Стоимость трансформатора тока
138 кВ. автономное устройство: ~1 год
Информация о стоимости и сроках поставки предназначена только для общего ознакомления. Свяжитесь с поставщиком и сообщите технические характеристики вашего оборудования для получения фактических цифр.
Learn details of other major equipment
Power Transformer
Circuit Breaker
Disconnect Switch
Circuit Switcher
Voltage Transformer
Current Transformer
Capacitor Bank
Gas Insulated Substation
Inductor
Surge Arrester
Волновая ловушка
Изолятор
ИЛИ
Попробуйте пройти викторину
Основное оборудование подстанции
Это глупо-просто, давайте начнем.
В каком случае должен срабатывать разрядник защиты от перенапряжения? Проверить все, что относится.
Перенапряжение при переключении
Короткое замыкание фазы на землю
Временное перенапряжение
Удар молнии
В трансформаторе возникла внутренняя неисправность. Какое устройство вы бы установили на верхней стороне трансформатора для отключения тока короткого замыкания?
Разъединитель
Либо выключатель, либо автоматический выключатель
Автоматический выключатель
Автоматический выключатель
Какую комбинацию устройств вы бы использовали для реализации держателя линии электропередач?
Волновая ловушка, емкостной трансформатор напряжения и линейный тюнер
Волновая ловушка, емкостной трансформатор напряжения и линейный тюнер
Волновая ловушка и линейный тюнер
Для чего нужен обычный силовой трансформатор?
Преобразование только напряжения
Преобразование мощности, напряжения и тока
Преобразование напряжения и тока
На промышленном объекте наблюдаются скачки напряжения (из-за гармоник) и низкий коэффициент мощности на служебном входе.
Какое устройство вы бы установили, чтобы исправить проблемы и ?
Регулятор напряжения
Блок фильтров подавления гармоник
Установка блока конденсаторов
На распределительной подстанции доступный ток замыкания на землю на стороне низкого напряжения понижающего трансформатора является чрезмерным, что приводит к перегрузке коммутационного оборудования. Каково ваше экономичное решение для снижения тока короткого замыкания?
Купить новый трансформатор с более высоким импедансом (%Z)
Добавить катушку индуктивности в нейтраль трансформатора
Добавить последовательные катушки индуктивности
Добавить плавкие предохранители последовательно на распределительном устройстве
генерации в электросеть. На подстанции источники подключаются через тай-брейк. Какое устройство вы бы установили, чтобы обеспечить синхронизацию источников?
Трансформатор напряжения
Идеальный трансформатор
Трансформатор тока
Power Transformer
Ваша оценка составляет
. Средний балл 47%
Одиночный трансформатор с высоким током
[VC_ROW] //youtu.be/CRZKfljDbXA” el_width=”70″ align=»center»][vc_empty_space][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]L/C Magnetics — одновитковый сильноточный трансформатор производитель. Однооборотные сильноточные трансформаторы используются для многих приложений, таких как проверка автоматических выключателей, нагревательных элементов для электрических печей и плавки алюминия.
L/C Magnetics предлагает уникальные возможности для одновитковых сильноточных трансформаторов. У нас есть инструменты и подходящие намоточные машины для быстрого производства этих устройств. Предлагается вторичный выход до 12 вольт и до 20 000 ампер. Первичный вход может быть от 480 до 4160 В переменного тока. Пожалуйста, свяжитесь с нами для более высокого напряжения.
Одновитковый вторичный вывод представляет собой кабель или шину, поставляемые заказчиком. Тот же кабель или шину можно использовать для подключения к нагрузке. Это экономит усилия по подключению сверхвысокого тока. Это существенное преимущество одновиткового сильноточного трансформатора.
Нажмите на фото, чтобы узнать подробности. Если эти одновитковые трансформаторы не соответствуют вашим точным требованиям, мы будем рады предложить переработанный блок.[/vc_column_text][vc_empty_space][vc_column_text]
Контент представлен в двух форматах: ФОТОФОРМАТ и ТАБЛИЧНЫЙ ФОРМАТ. ФОРМАТ ФОТО отображается первым. ФОРМАТ ТАБЛИЦЫ отображается после ФОТОФОРМАТ.
[/vc_column_text][vc_empty_space][vc_column_text]
ФОРМАТ ФОТО – ОДНООБОРОТНЫЕ ТРАНСФОРМАТОРЫ СИЛЬНОГО ТОКА
[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_empty_space][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][lc_product_item product_title=”Single Поверните сильноточный трансформатор, 10 В переменного тока, 1500 А, 15 кВА, P/N 19040″ product_url=”url:http%3A%2F%2Fwww.lc Magnetics.com%2Ftransformers%2Fоднооборотный-сильноточный-трансформатор-2% 2Fоднооборотный-сильноточный-трансформатор-15-ква-pn-19040%2F||” product_img=”477″][/vc_column][vc_column width=”1/2″][lc_product_item product_title=”Однооборотный трансформатор сильного тока, 8 В переменного тока, 3000 А, 24 кВА, P/N 18699″ product_url=”url:http%3A%2F%2Fwww. lc Magnetics.com%2Ftransformers%2Fодновитковый-сильноточный-трансформатор-2%2Fone-turn-high-current-transformer-24-kva-pn-18699 %2F||” product_img=”822″][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][lc_product_item product_title=”Однооборотный силовой трансформатор, 8 В переменного тока, 4000 А, 32 кВА, P/N 19005″ product_url=»url:http%3A%2F%2Fwww.lc Magnetics.com%2Ftransformers%2Fоднооборотный-сильноточный-трансформатор-2%2Fone-turn-сильноточный-трансформатор-32-kva-pn-19005 %2F||” product_img=”460″][/vc_column][vc_column width=”1/2″][lc_product_item product_title=”Одновитковый сильноточный трансформатор, 10 В переменного тока, 4000 А, 40 кВА, P/N 18699B” product_url=»url:http%3A%2F%2Fwww.lc Magnetics.com%2Ftransformers%2Fодновитковый-сильноточный-трансформатор-2%2Fодновитковый-трансформатор-10-vac-4000-amps-pn-18699b %2F||” product_img=”338″][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][lc_product_item product_title=”Однооборотный трансформатор сильного тока 10 В переменного тока, 6000 А, 60 кВА P/N 19041″ product_url=»url:http%3A%2F%2Fwww. lc Magnetics.com%2Ftransformers%2Fодновитковый-сильноточный-трансформатор-2%2Fодновитковый-сильноточный-трансформатор-60-kva-pn-19041%2F ||” product_img=”480″][/vc_column][vc_column width=”1/2″][lc_product_item product_title=”Одновитковый сильноточный трансформатор, 10000 А, 1 В переменного тока, 10 кВА, P/N 18699A” product_url=»url:http%3A%2F%2Fwww.lc Magnetics.com%2Ftransformers%2Fодновитковый-сильноточный-трансформатор-2%2Fодновитковый-сильноточный-трансформатор-10-kva-pn-18699a %2F||” product_img=”5132″][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][lc_product_item product_title=”Одновитковый сильноточный трансформатор, 6 В переменного тока, 10000 А, 60 кВА, P/N 18738A1″ product_url=»url:http%3A%2F%2Fwww.lc Magnetics.com%2Fтрансформаторы%2Fодновитковый-сильноточный-трансформатор-2%2Fодновитковый-сильноточный-трансформатор-60-ква-пн-18738a1 %2F||” product_img=”839″][/vc_column][vc_column width=”1/2″][lc_product_item product_title=”64000 ампер трансформатор 1 В переменного тока, 64000 ампер, 64 кВА P/N 6489L2″ product_url=”url:http%3A%2F%2Fwww. lcmagnetics.com%2Fтрансформаторы%2FОдновитковый-сильноточный-трансформатор-2%2F64000-ампер-трансформатор-64-ква-pn-6489l2%2F||» product_img=»813″][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]
Таблицу ниже можно просматривать в порядке возрастания или убывания для всех категорий, таких как P/N, Input (VAC) , Выход (В переменного тока), Выход (Ампер), КВА или тип. Щелкните номер детали, чтобы просмотреть более подробную информацию и дополнительную информацию о кране. В таблице показана только одна деталь крана.
[/vc_column_text] [vc_empty_space] [vc_column_text]
Формат таблицы — одноразовый высокий ток
[/vc_column_text] [vc_empty_space] [vc_column_text_text_column_text]. vc_column_text][vc_empty_space][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]Все наши сильноточные трансформаторы изготавливаются на заказ. Чтобы обсудить ваше конкретное приложение, позвоните по нашему номеру телефона (714) 624-4740 или отправьте нам электронное письмо по адресу info@LCMAGNETICS. COM.[/vc_column_text][/vc_column][/vc_row]
Основы трансформатора тока: понимание соотношения, полярности и класса — статьи
Схема трансформатора тока. Фото: Викимедиа.
Основной функцией трансформатора тока является создание управляемого уровня напряжения и тока, пропорционального току, протекающему через его первичную обмотку, для работы измерительных или защитных устройств.
В своей основной форме ТТ состоит из многослойного стального сердечника, вторичной обмотки вокруг сердечника и изоляционного материала, окружающего обмотки.
Когда переменный ток проходит через электрический проводник, такой как кабель или шина, он создает магнитное поле под прямым углом к потоку тока.
Если этот ток проходит через первичную обмотку ТТ, железный сердечник внутри намагничивается, что затем индуцирует напряжение во вторичных катушках. Если вторичная цепь замкнута, ток, пропорциональный коэффициенту трансформации трансформатора тока, будет протекать через вторичную цепь.
ТТ с разомкнутой цепью
ОПАСНОСТЬ: Трансформаторы тока должны оставаться закороченными до подключения к вторичной цепи. ТТ обычно подключаются к клеммной колодке, где могут быть установлены закорачивающие винты для соединения изолированных точек.
Важно, чтобы к трансформатору тока всегда была подключена нагрузка или нагрузка, когда он не используется, иначе на клеммах вторичной обмотки может возникнуть опасно высокое вторичное напряжение.
Типы трансформаторов тока
Существует четыре типичных типа трансформаторов тока: окно, втулка, стержень и обмотка . Первичная обмотка может состоять из первичного токопровода, проходящего один раз через отверстие в сердечнике трансформатора тока (оконного или стержневого типа), или состоять из двух и более витков, намотанных на сердечник вместе со вторичной обмоткой (намотанной тип).

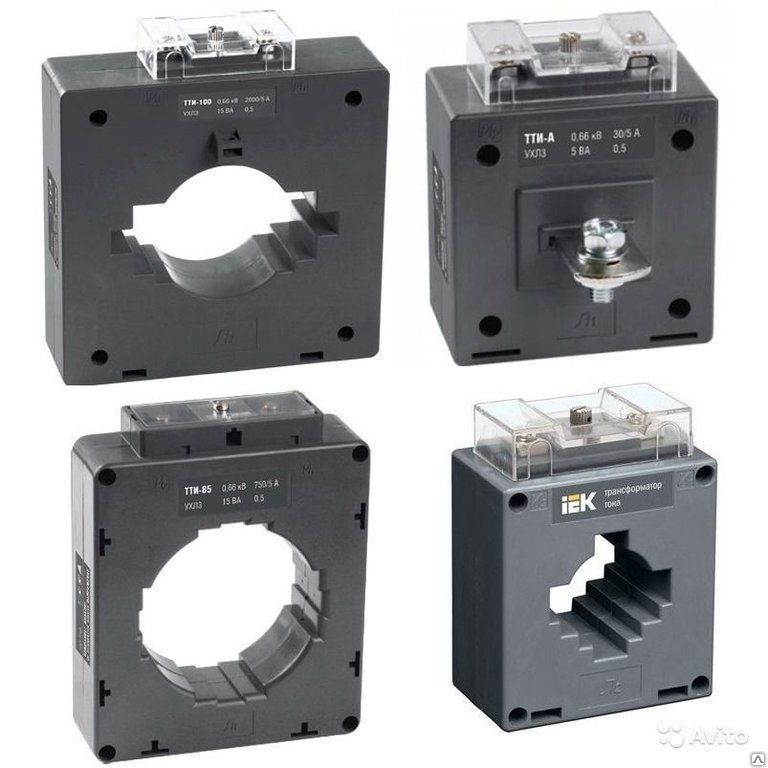

Трансформаторы тока оконного и стержневого типа являются наиболее распространенными трансформаторами тока в полевых условиях. Фото предоставлено: ABB

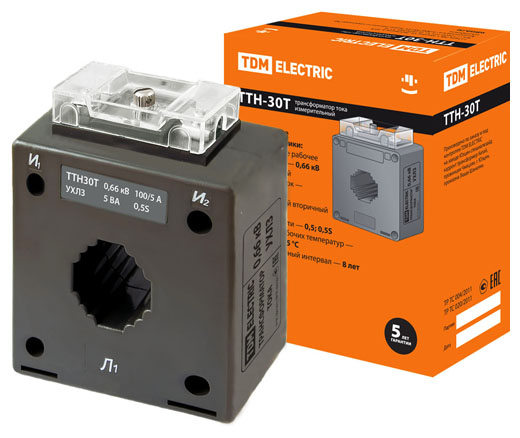

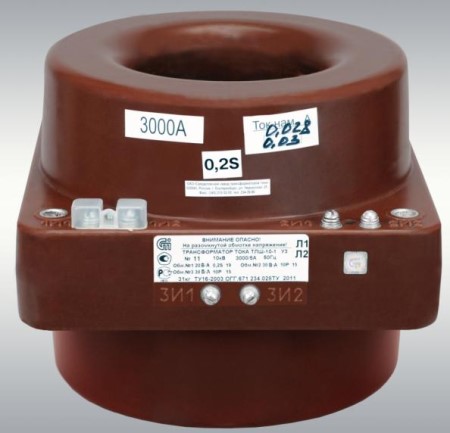

1. Оконные трансформаторы тока
состоят из не имеет первичной обмотки и может иметь сплошную или разъемную конструкцию. Эти трансформаторы тока устанавливаются вокруг проводника и являются наиболее распространенным типом трансформаторов тока в полевых условиях.

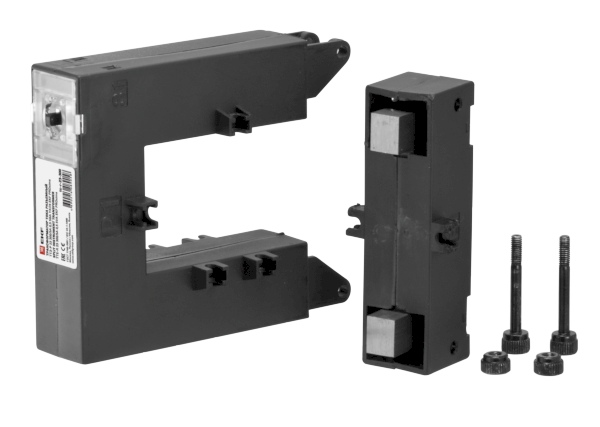

Установка оконных ТТ со сплошным сердечником требует отсоединения первичного проводника. Оконные ТТ с разъемным сердечником можно устанавливать без предварительного отсоединения первичного проводника, и они обычно используются для контроля и измерения мощности.
ТТ нулевой последовательности представляют собой оконный ТТ, который обычно используется для обнаружения замыкания на землю в цепи путем одновременного суммирования тока во всех проводниках. При нормальной работе эти токи в векторной сумме будут равны нулю.

Трансформатор тока с окном нулевой последовательности
Когда происходит замыкание на землю, поскольку часть тока уходит на землю и не возвращается на другие фазы или нейтраль, ТТ увидит этот дисбаланс и пошлет вторичный ток сигнал на реле. ТТ нулевой последовательности устраняют необходимость использования нескольких оконных ТТ, выходы которых суммируются, вместо этого используется один ТТ, который окружает все проводники.
2. Трансформаторы тока стержневого типа

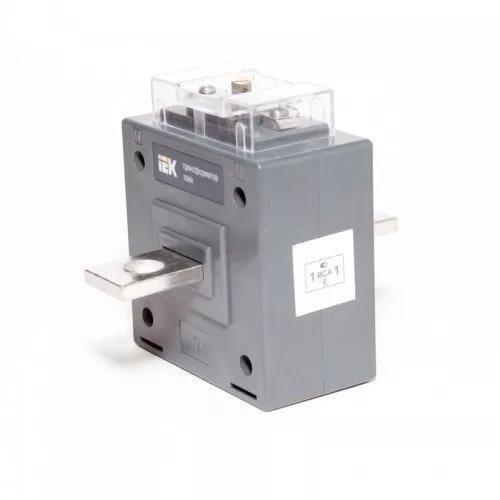

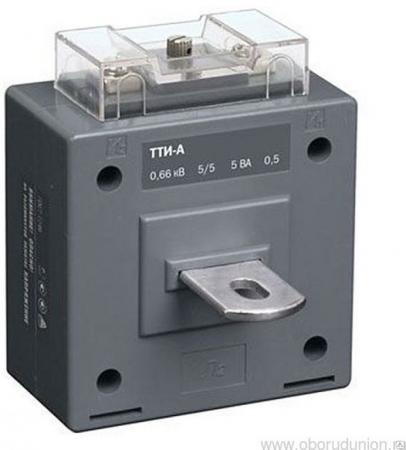

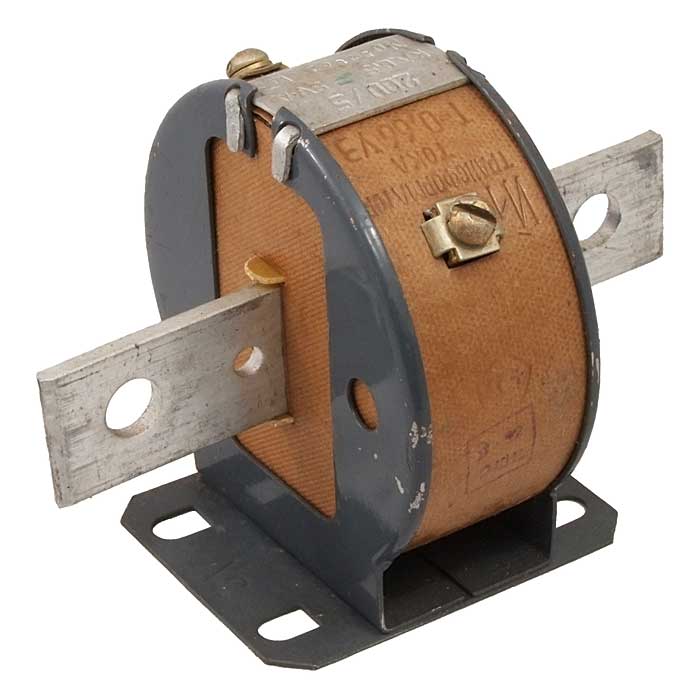

Трансформаторы тока стержневого типа работают по тому же принципу, что и оконные ТТ, но имеют несъемную шину, установленную в качестве первичного проводника. Имеются стержневые типы с более высоким уровнем изоляции, которые обычно крепятся болтами непосредственно к текущему устройству ухода.

Трансформатор тока стержневого типа.
3. Вводной трансформатор тока
Втулочные трансформаторы тока представляют собой в основном оконные трансформаторы тока, которые специально разработаны для размещения вокруг высоковольтного ввода. Обычно к этим ТТ нет прямого доступа, и их паспортные таблички находятся на шкафу управления трансформатором или автоматическим выключателем.

SF6 110 кВ Ввод ТТ. Фото предоставлено: Wikimedia
4. Обмотка CT
Трансформаторы тока обмотки имеют 9Первичная обмотка 0243 и вторичная обмотка как у обычного трансформатора. Эти ТТ встречаются редко и обычно используются при очень низких коэффициентах и токах, как правило, во вторичных цепях ТТ для компенсации малых токов, для согласования различных коэффициентов ТТ в суммирующих приложениях или для изоляции различных цепей ТТ.
Трансформаторы тока этого типа имеют очень высокие нагрузки , поэтому при использовании трансформаторов тока с обмоткой следует уделять особое внимание нагрузке на ТТ источника.
ТТ Класс напряжения
Класс напряжения ТТ определяет максимальное напряжение , с которым может контактировать ТТ. Например, оконный ТТ на 600 В не может быть установлен на оголенном проводнике на 2400 В или вокруг него, однако оконный ТТ на 600 В может быть установлен вокруг кабеля на 2400 В, если ТТ установлен вокруг изолированной части кабеля и изоляция правильно рассчитана.
Коэффициент трансформации трансформатора тока
Коэффициент трансформации трансформатора тока представляет собой отношение входного тока первичной обмотки к выходному току вторичной обмотки при полной нагрузке. Например, КТ с коэффициентом 300:5 рассчитан на 300 ампер первичной обмотки при полной нагрузке и будет производить 5 ампер тока вторичной обмотки , когда 300 ампер протекают через первичную обмотку.
Если первичный ток изменится, вторичный ток на выходе изменится соответственно. Например, если 150 ампер протекают через первичную обмотку с номиналом 300 ампер, ток вторичной обмотки будет 2,5 ампер.

Коэффициент трансформатора тока эквивалентен коэффициенту напряжения трансформаторов напряжения. Фото: TestGuy.
В прошлом для измерения тока обычно использовались два основных значения вторичного тока. В Соединенных Штатах инженеры обычно используют выход на 5 ампер . В других странах принят выход на 1 ампер .
С появлением микропроцессорных счетчиков и реле в отрасли наблюдается замена вторичной обмотки на 5 или 1 ампер вторичной обмоткой мА . Обычно устройства с выходом в мА называются «датчиками тока », в отличие от трансформаторов тока.
Примечание. Коэффициенты ТТ выражают номинальные токи ТТ, а не просто отношение первичных и вторичных токов. Например, ТТ 100/5 не будет выполнять функции ТТ 20/1 или 10/0,5.
Полярность трансформатора тока
Полярность трансформатора тока определяется направлением, в котором катушки намотаны на сердечник трансформатора тока (по часовой стрелке или против часовой стрелки), и тем, каким образом выводы вторичной обмотки выведены из трансформатора кейс.
Все трансформаторы тока имеют вычитательную полярность и будут иметь следующие обозначения для правильной установки:
h2 — Первичный ток в направлении линии
h3 — Первичный ток, направление нагрузки
X1 — Вторичный ток (многофакторные трансформаторы тока имеют дополнительные вторичные клеммы)

ТТ с разъемным сердечником на 200 А. Обратите внимание на маркировку полярности в центре сердечника, указывающую направление источника. Фото: Continental Control Systems, LLC
В трансформаторах с вычитающей полярностью первичный провод h2 и X1 вторичный провод находятся на одной стороне трансформатора. Полярность ТТ иногда указывается стрелкой, эти ТТ должны быть установлены так, чтобы стрелка указывала в направлении протекания тока.
Очень важно соблюдать полярность при установке и подключении трансформаторов тока к реле учета электроэнергии и защиты.
CT Полярность Условные обозначения электрических чертежей
Маркировка полярности на электрических чертежах и схемах трансформаторов тока может выполняться несколькими способами. Тремя наиболее распространенными схематическими обозначениями являются точки, квадраты и косые черты. Маркировка полярности на электрических чертежах представляет h2, который должен быть обращен к источнику.
Как проверить полярность ТТ
Маркировка на трансформаторах тока иногда неправильно наносилась на заводе. Вы можете проверить полярность ТТ в полевых условиях с помощью 9Батарея V, используя следующую процедуру проверки:
Отключите все питание перед проверкой и подсоедините аналоговый вольтметр к клемме вторичной обмотки проверяемого трансформатора тока. Положительная клемма счетчика подключается к клемме X1 ТТ, а отрицательная клемма подключается к X2 .
Пропустите кусок провода через верхнюю сторону окна CT и на мгновение коснитесь положительный конец 9-вольтовой батареи к стороне h2 (иногда отмеченной точкой), а отрицательный конец к стороне h3 . Важно избегать постоянного контакта, который приведет к короткому замыканию батареи.
Если полярность правильная, мгновенный контакт вызывает небольшое отклонение аналогового измерителя в положительном направлении . Если отклонение отрицательное, полярность трансформатора тока меняется на противоположную. Терминалы X1 и X2 необходимо поменять местами и можно провести тест.

Маркировка на трансформаторах тока иногда неправильно наносилась на заводе. Вы можете проверить полярность трансформатора тока в полевых условиях, используя 9-вольтовую батарею.
Связанный: 6 объяснений электрических испытаний трансформаторов тока
Класс точности ТТ
Поскольку идеальных трансформаторов не существует, потери энергии, такие как вихревые токи и тепло, вызванные током, протекающим через обмотки, малы. Вторичный ток, возникающий в этих ситуациях, не соответствует форме кривой тока энергосистемы.
Степень, в которой величина вторичного тока отличается от расчетного значения, ожидаемого на основании коэффициента трансформации ТТ, определяется классом точности ТТ. Чем больше число, используемое для определения класса, тем больше допустимое отклонение вторичного тока от расчетного значения (погрешность).
За исключением наименее точных классов, класс точности ТТ также определяет допустимое смещение угла фаз между первичным и вторичным токами. В зависимости от класса точности трансформаторы тока делятся на Точность измерения или Точность защиты (реле) . CT может иметь рейтинги для обеих групп.
ТТ с точностью измерения
ТТ с точностью измерения рассчитаны на указанные стандартные нагрузки и рассчитаны на высокую точность от очень низкого тока до максимального номинального тока ТТ. Из-за их высокой степени точности эти трансформаторы тока обычно используются коммунальными предприятиями для выставления счетов .
ТТ реле точности
ТТ точности реле не так точны, как ТТ точности измерения. Они предназначены для работы с разумной степенью точности в более широком диапазоне тока. Эти трансформаторы тока обычно используются для подачи тока на защитные реле. Более широкий диапазон тока позволяет защитному реле работать при различных уровнях неисправности.
Класс точности трансформатора тока можно узнать, взглянув на его паспортную табличку или на этикетку производителя. Класс точности ТТ состоит из комбинации цифр, букв и цифр, как указано в 9.0243 ANSI C57.13 и разбит на три части:
номинальное соотношение класс точности
рейтинг класса
максимальная нагрузка

Класс точности ТТ состоит из комбинации цифр, букв и цифр, как указано в ANSI C57.13
1. Номинальная точность отношения
Это число представляет собой просто номинальную точность отношения , выраженную в процентах. . Например, ТТ с классом точности 0,3В0,1 сертифицирован производителем с точностью до 0,3 % от номинального значения коэффициента для первичного тока 100 % от номинального коэффициента.
2. Рейтинг класса
Вторая часть класса точности ТТ — это буква, обозначающая приложение, для которого рассчитан ТТ. Трансформатор тока может иметь двойные номиналы и использоваться для измерения или защиты, если оба номинала указаны на паспортной табличке.
C — указывает на то, что ТТ имеет низкий поток рассеяния, что означает возможность расчета точности до изготовления
T — Указывает, что ТТ может иметь значительный поток рассеяния, и точность должна определяться на заводе.
H — Указывает, что точность ТТ применима во всем диапазоне вторичных токов от пяти до 20-кратного номинала ТТ. Обычно это раневые ТТ.
L — Указывает, что точность ТТ применяется только при максимальной номинальной вторичной нагрузке в 20 раз больше номинальной. Точность отношения может быть до четырех раз выше, чем указанное значение, в зависимости от подключенной нагрузки и тока короткого замыкания. Обычно это оконные, проходные или стержневые ТТ.
3. Максимальная нагрузка
Третья часть класса точности ТТ – это максимально допустимая нагрузка для ТТ. Как и все трансформаторы, трансформатор тока может преобразовать только ограниченное количество энергии. Энергетическое ограничение ТТ называется максимальной нагрузкой. При превышении этого предела точность КТ не гарантируется.
Для ТТ измерительного класса нагрузка выражается как импеданс Ом . Например, коэффициент ТТ с номиналом 0,3B0,1 соответствует 0,3 процента если полное сопротивление подключенной вторичной нагрузки не превышает 0,1 Ом . ТТ измерительного класса 0,6B8 будет работать с точностью 0,6% , если вторичная нагрузка не превышает 8,0 Ом .
Нагрузки ТТ релейного класса выражаются как вольт-ампер и отображаются как максимально допустимое вторичное напряжение, если 20-кратное значение номинального тока ТТ (100 А для вторичного ТТ 5 А) должно протекать через вторичную цепь. Например, 2.5C100 ТТ защиты имеет точность в пределах 2,5 процента , если вторичная нагрузка меньше 1 Ом (100 вольт / 100 ампер).

Миниатюрные недорогие трансформаторы тока кл. 0.5s для технического учета и контроля

Принцип работы трансформатора тока

Ручные трансформаторы тока

Сфера применения

Принцип работы

Для чего нужны трансформаторы тока

Схемы подключения

Коэффициент трансформации

Принцип работы трансформатора тока

Подключение счетчика через трансформаторы тока (фото, видео, схема)

Монтаж однофазного прибора

Установка трёхфазного устройства

Подключение через трансформаторы тока

Устройство нового поколения

Поверка трансформаторов тока

Автоматические комплекты для поверки трансформаторов тока

Поверка трансформаторов тока малой мощности

Оборудование для поверки трансформаторов тока от производителя

Стационарный комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6900

Мобильный комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6901

Комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6902

Компаратор СА507

Преобразователь напряжение-ток СА507А1 Новинка!

Магазин нагрузок трансформаторов тока (1 А) СА5018-1

Магазин нагрузок трансформаторов тока (5 А) СА5018-5

Магазин нагрузок трансформаторов тока (1; 2; 5 А) СА5020

Трансформатор тока эталонный СА535

Источник тока СА3600

Электронный регулятор напряжения СА350 Новинка!

Поверка трансформаторов тока

Автоматические комплекты для поверки трансформаторов тока

Поверка трансформаторов тока малой мощности

Оборудование для поверки трансформаторов тока от производителя

Стационарный комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6900

Мобильный комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6901

Комплект для поверки трансформаторов тока (от 0,5 до 5000 А) К6902

Компаратор СА507

Преобразователь напряжение-ток СА507А1 Новинка!

Магазин нагрузок трансформаторов тока (1 А) СА5018-1

Магазин нагрузок трансформаторов тока (5 А) СА5018-5

Магазин нагрузок трансформаторов тока (1; 2; 5 А) СА5020

Трансформатор тока эталонный СА535

Источник тока СА3600

Электронный регулятор напряжения СА350 Новинка!

Трансформаторы тока Т- 0,66, ТШ — 0,66

Габаритные и установочные и присоединительные размеры трансформаторов тока Т — 0,66, ТШ — 0,66

Похожие товары:

Опорный измерительный трансформатор тока

15,377 трансформатор тока Стоковые фото, картинки и изображения

Фотографии трансформаторов тока и изображения премиум-класса в высоком разрешении

Просмотрите 615

Потенциальные картинки трансформатора, изображения и фотографии на Alibaba

0/

Назначение трансформатора тока

Стоимость трансформатора тока

Learn details of other major equipment

ИЛИ

Попробуйте пройти викторину

В каком случае должен срабатывать разрядник защиты от перенапряжения? Проверить все, что относится.

Какую комбинацию устройств вы бы использовали для реализации держателя линии электропередач?

На промышленном объекте наблюдаются скачки напряжения (из-за гармоник) и низкий коэффициент мощности на служебном входе.

генерации в электросеть. На подстанции источники подключаются через тай-брейк. Какое устройство вы бы установили, чтобы обеспечить синхронизацию источников?

Одиночный трансформатор с высоким током

ФОРМАТ ФОТО – ОДНООБОРОТНЫЕ ТРАНСФОРМАТОРЫ СИЛЬНОГО ТОКА

Формат таблицы — одноразовый высокий ток

Основы трансформатора тока: понимание соотношения, полярности и класса — статьи

ТТ с разомкнутой цепью

Типы трансформаторов тока

1. Оконные трансформаторы тока

2. Трансформаторы тока стержневого типа

3. Вводной трансформатор тока

4. Обмотка CT

ТТ Класс напряжения

Коэффициент трансформации трансформатора тока

Полярность трансформатора тока

CT Полярность Условные обозначения электрических чертежей

Как проверить полярность ТТ

Класс точности ТТ

ТТ с точностью измерения

ТТ реле точности
