Схема подключения двигателя с реверсом. Реверс асинхронного двигателя: схемы подключения и принципы работы

Как работает схема реверса трехфазного асинхронного двигателя. Какие элементы входят в состав схемы реверса. Как правильно подключить реверсивную схему электродвигателя. Какие особенности необходимо учитывать при реверсе асинхронного двигателя.

Принцип реверса асинхронного двигателя

Реверс асинхронного двигателя — это изменение направления вращения его ротора на противоположное. Для реализации реверса трехфазного асинхронного двигателя необходимо поменять местами любые две фазы питающего напряжения. Обычно меняют местами крайние фазы A и B.

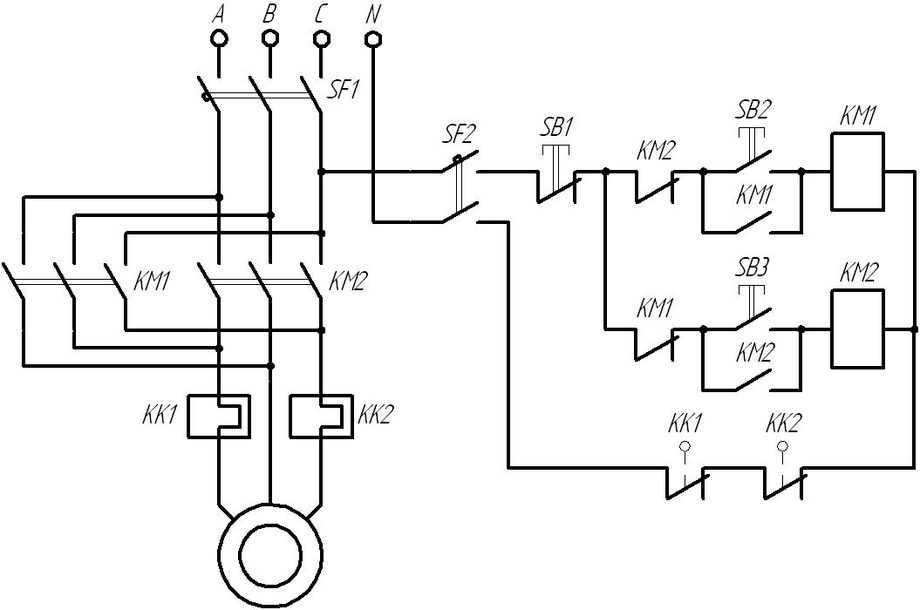

Простейшая схема реверса выглядит следующим образом:

• При прямом включении фазы подключаются в порядке A-B-C
• При реверсе фазы подключаются в порядке B-A-C

Такое переключение фаз изменяет направление вращения магнитного поля статора, что приводит к изменению направления вращения ротора на противоположное.

Элементы схемы реверса асинхронного двигателя

Для реализации реверсивной схемы асинхронного двигателя необходимы следующие основные элементы:

• Два магнитных пускателя КМ1 и КМ2 — для коммутации силовых цепей
• Кнопочный пост управления с кнопками «Пуск вперед», «Пуск назад», «Стоп»
• Тепловое реле КК — для защиты от перегрузки
• Автоматические выключатели — для защиты и отключения цепей
• Блок-контакты магнитных пускателей — для реализации блокировок

Магнитные пускатели являются ключевыми элементами схемы, обеспечивающими коммутацию силовых цепей двигателя и изменение чередования фаз при реверсе.

Принцип работы реверсивной схемы

Работа реверсивной схемы асинхронного двигателя осуществляется следующим образом:

1. При нажатии кнопки «Пуск вперед» срабатывает магнитный пускатель КМ1, подключая двигатель по схеме прямого пуска.
2. При нажатии кнопки «Пуск назад» срабатывает магнитный пускатель КМ2, подключая двигатель с измененным чередованием фаз.
3. Кнопка «Стоп» обесточивает катушки магнитных пускателей, отключая двигатель.
4. Блок-контакты магнитных пускателей обеспечивают электрическую блокировку, исключающую их одновременное включение.

Таким образом, переключение между прямым и обратным направлением вращения осуществляется за счет работы разных магнитных пускателей.

Особенности подключения реверсивной схемы

При подключении реверсивной схемы асинхронного двигателя необходимо учитывать следующие важные моменты:

• Правильное подключение силовых контактов магнитных пускателей для обеспечения нужного чередования фаз
• Корректное подключение блок-контактов магнитных пускателей в цепях управления
• Выбор магнитных пускателей и теплового реле в соответствии с мощностью двигателя
• Настройка теплового реле на номинальный ток двигателя
• Проверка работы электрической блокировки магнитных пускателей

Соблюдение этих требований обеспечит надежную и безопасную работу реверсивной схемы асинхронного двигателя.

Схема реверса для двигателя с катушками на 220В

Если катушки магнитных пускателей рассчитаны на напряжение 220В, то схема реверса будет иметь некоторые отличия:

• Питание катушек осуществляется фазным напряжением 220В
• Одна из фаз (обычно фаза C) используется для питания цепей управления
• Нейтральный провод подключается к одному из выводов катушек пускателей

В остальном принцип работы схемы остается аналогичным. Такая схема позволяет использовать более распространенные пускатели с катушками на 220В.

Преимущества и недостатки реверсивной схемы

Реверсивная схема асинхронного двигателя имеет следующие основные преимущества:

• Возможность изменения направления вращения двигателя
• Наличие электрической блокировки от одновременного включения
• Простота управления с помощью кнопочного поста

К недостаткам можно отнести:

• Более сложную схему по сравнению с нереверсивной
• Необходимость в дополнительном магнитном пускателе
• Увеличение габаритов электрощита

Однако в большинстве случаев преимущества реверсивной схемы перевешивают ее недостатки, особенно для механизмов, требующих изменения направления вращения.

Области применения реверсивных схем

Реверсивные схемы асинхронных двигателей широко применяются в следующих областях:

• Подъемно-транспортные механизмы (краны, лифты, подъемники)
• Металлорежущие станки
• Конвейерные линии
• Ворота и шлагбаумы
• Насосы и компрессоры

Возможность реверса позволяет расширить функциональность оборудования и повысить удобство его эксплуатации. Поэтому реверсивные схемы являются важной частью систем управления электроприводами.

Защита и безопасность при реверсе двигателя

При реализации реверсивной схемы асинхронного двигателя необходимо обеспечить следующие меры защиты и безопасности:

• Электрическая блокировка от одновременного включения магнитных пускателей
• Тепловая защита двигателя с помощью теплового реле
• Защита от короткого замыкания автоматическими выключателями
• Механическая блокировка кнопок управления
• Заземление корпусов электрооборудования

Соблюдение этих мер позволит обеспечить безопасную эксплуатацию реверсивной схемы и защитить двигатель от аварийных режимов работы.

Подключение кнопок реверс двигатель 380в

Содержание

1. Общая схема реверса электродвигателей
2. Схема реверса трехфазного двигателя и кнопочного поста
3. Схема реверса трехфазного двигателя в однофазной сети
4. Переменная сеть: мотор 380 к сети 380
5. Переменная сеть: электродвигатель 220 к сети 220
6. Переменная сеть: 380В к 220В
7. Постоянный электроток: особенности
8. Условные обозначения на схемах
9. Схема прямого включения электродвигателя
10. Схема подключения электродвигателя через магнитный пускатель
11. Реверсивная схема подключения электродвигателя (Как изменить направление вращения электродвигателя?)

Трехфазные электродвигатели широко используются на многих объектах. В силу специфических условий эксплуатации, довольно часто возникает необходимость изменения направления вращения вала того или иного агрегата. Для этих целей лучше всего подходит стандартная схема реверса трехфазного двигателя, применяемая для открытия и закрытия гаражных ворот, обеспечения работы лифтов, погрузчиков, кран-балок и другого оборудования.

Общая схема реверса электродвигателей

В промышленности и сельском хозяйстве нашли широкое применение различные типы трехфазных асинхронных электродвигателей. Они устанавливаются в электроприводах оборудования, служат составной частью автоматических устройств. Трехфазные агрегаты завоевали популярность, благодаря высокой надежности, простому обслуживанию и ремонту, возможности работы напрямую от сети переменного тока.

Специфика работы устройств, работающих с электродвигателями, предполагает необходимость изменения направления вращения вала, называемого реверсом. Для таких ситуаций разработаны специальные схемы, в состав которых включены дополнительные электрические приборы. Прежде всего, это вводный автомат, имеющий соответствующие параметры, контакторы (2 шт.), тепловое реле и элементы управления в виде трех кнопок, объединенных в общий кнопочный пост.

Для того чтобы вал начал вращаться в противоположную сторону, необходимо изменить расположение фаз подаваемого напряжения. Необходим постоянный контроль над значением напряжения, поступающего на электродвигатель и катушки контакторов. Непосредственное выполнение реверса в трехфазном двигателе осуществляется контакторами (КМ) № 1 и № 2. При срабатывании контактора № 1, фазы поступающего напряжения будут располагаться иначе, нежели при срабатывании контактора № 2.

Для управления катушками обоих контакторов предусмотрены три кнопки – ВПЕРЕД, НАЗАД и СТОП. Они обеспечивают питание катушек в зависимости от расположения фаз. Порядок включения контакторов влияет на замыкание электрической цепи таким образом, что вращение вала двигателя в каждом случае происходит строго в определенную сторону. Кнопку НАЗАД необходимо только нажать, но не удерживать, так как она сама оказывается в нужном положении под действием самоподхвата.

На всех трех кнопках установлена блокировка, предотвращающая их одновременное включение. Несоблюдение этого условия может привести к возникновению в электрической цепи короткого замыкания и выходу из строя оборудования. Для блокировки кнопок используется специальный блок-контакт, расположенный в соответствующем контакторе.

Схема реверса трехфазного двигателя и кнопочного поста

В каждой системе, обеспечивающей реверс трехфазного электродвигателя, имеются специфические кнопочные контакты, объединенные в общий кнопочный пост. Работа этой системы тесно связана с функционированием остальных элементов схемы.

Всем известно, что включение контактора магнитного пускателя осуществляется с помощью управляющего импульса, поступающего после нажатия на пусковую кнопку. Данная кнопка в первую очередь обеспечивает подачу напряжения на катушку управления.

Включенное состояние контактора удерживается и сохраняется, благодаря принципу самоподхвата. Он заключается в параллельном подключении (шунтировании) к пусковой кнопке вспомогательного контакта, обеспечивающего подачу напряжения на катушку. В связи с этим уже нет необходимости удерживать кнопку ПУСК в нажатом состоянии. Таким образом, магнитный пускатель может отключиться только после разрыва цепи катушки управления, поэтому в схеме необходима кнопка с размыкающим контактом. В связи этим, кнопки управления, объединенные в кнопочный пост, оборудуются двумя парами контактов – нормально открытыми (NO) и нормально закрытыми (NC).

Все кнопки выполнены в универсальном варианте для того, чтобы обеспечить моментальный реверс двигателя, если в этом возникнет срочная необходимость. Отключающая кнопка, в соответствии с общепринятыми нормами, имеет название СТОП и маркируется красным цветом. Кнопка включения известна как стартовая или пусковая, поэтому она именуется по-разному с помощью слов ПУСК, ВПЕРЕД или НАЗАД.

В некоторых случаях кнопочный пост может использоваться в нереверсивной схеме работы электродвигателя, когда его вал вращается лишь в одном направлении. Запуск производится кнопкой пуск, а остановка произойдет через определенный промежуток времени после нажатия кнопки СТОП, когда вал преодолеет инерцию. Подключение такой схемы может быть выполнено в двух вариантах, с помощью катушек управления на 220 и 380 вольт.

Во всех случаях перед подключением кнопочного поста составляется схема его монтажа. В первую очередь выполняется подключение контактора, при отсутствии напряжения на входном кабеле. Для непосредственного управления напряжение может сниматься с любой фазы, какая будет наиболее удобна для использования. Проводник, соединяемый с кнопкой СТОП, подключается совместно с проводом фазы к соответствующей клемме контактора. Во избежание путаницы, нормально разомкнутые контакты маркируются цифрами 1 и 2, а нормально замкнутые – цифрами 3 и 4.

По завершении монтажа в кнопочном посте устанавливается перемычка, затем подключается провод, соединяющий клемму 1 кнопки ПУСК и вывод катушки управления контактора.

Схема реверса трехфазного двигателя в однофазной сети

Довольно часто трехфазные электродвигатели используются в бытовых условиях и включаются в однофазную сеть. Для таких случаев предусмотрена реверсивная схема подключения электродвигателя в однофазной сети. Принцип действия такой схемы очень простой: для выполнения реверса используются конденсаторы, питание которых переключается между полюсами питающего напряжения. Управление схемой осуществляется кнопкой.

Поскольку питающее напряжение составляет 220 В, соединение обмоток двигателя будет выполнено звездой, а на клеммник подведено три вывода. На кнопке управления между клеммами устанавливается перемычка, после чего к одной из них подключается вывод конденсатора. Второй вывод конденсатора подключается к обмотке электродвигателя, не соединенной с сетью.

Затем переключатель соединяется с двигателем, затем подводится питающее напряжение. Готовую систему нужно включить и проверить работу реверса.

Направление вращения вала электродвигателя иногда требуется изменить. Для этого необходима реверсивная схема подключения. Ее вид зависит от того, какой у вас мотор: постоянного или переменного тока, 220В или 380В. И совсем по-другому устроен реверс трехфазного двигателя, включенного в однофазную сеть.

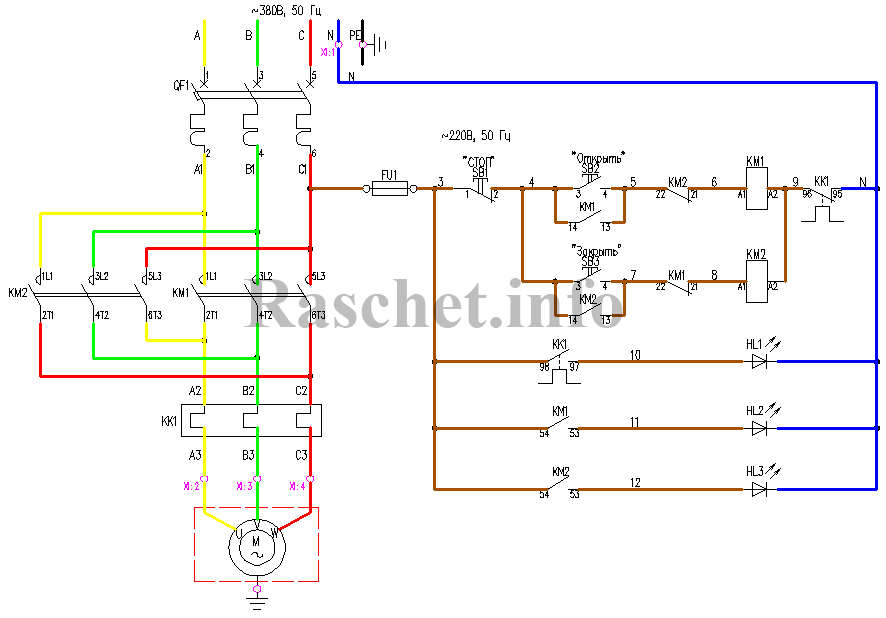

Переменная сеть: мотор 380 к сети 380

Для реверсивного подключения трехфазного асинхронного электродвигателя возьмем за основу схему его включения без реверса:

Эта схема позволяет вращаться валу только в одну сторону – вперед.

Чтобы заставить его повернуться в другую, нужно поменять местами любые две фазы. Но в электрике принято менять только А и В, несмотря на то, что к такому же результату привели бы смены А на С и В на С. Схематично это будет выглядеть так:

Для подключения дополнительно понадобятся:

• Магнитный пускатель (или контактор) – КМ2;
• Трехкнопочная станция, состоящая из двух нормально замкнутых и одного нормально разомкнутого контактов (добавлена кнопка Пуск2).

Важно! В электрике нормально замкнутый контакт – это состояние кнопочного контакта, у которого есть только два несимметричных состояния. Первое положение (нормальное) – рабочее (замкнуто), а второе – пассивное (разомкнуто). Точно так же формулируется понятие нормально разомкнутого контакта. В первом положении кнопка пассивна, а во втором – активна. Понятно, что такая кнопка будет называться «СТОП», в то время как две другие: «ВПЕРЕД» и «НАЗАД».

Схема реверсивного подключения мало отличается от простой. Главное ее отличие состоит в электроблокировке. Она необходима для исключения пуска мотора сразу в двух направлениях, что привело бы к поломке. Конструктивно блокировка – это блок с клеммами магнитных пускателей, которые соединены в управляющей цепи.

Для запуска двигателя:

1. Включите автоматы АВ1 и АВ2;
2. Нажмите кнопку Пуск1 (SB1) для вращения вала по часовой стрелке или Пуск2 (SB2) для вращения в обратную сторону;
3. Двигатель работает.

Если нужно сменить направление, то сначала нужно нажать кнопку «СТОП». Затем включить другую пусковую кнопку. Электрическая блокировка не позволяет активировать ее, если мотор не выключен.

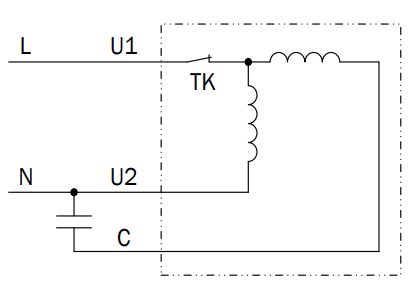

Переменная сеть: электродвигатель 220 к сети 220

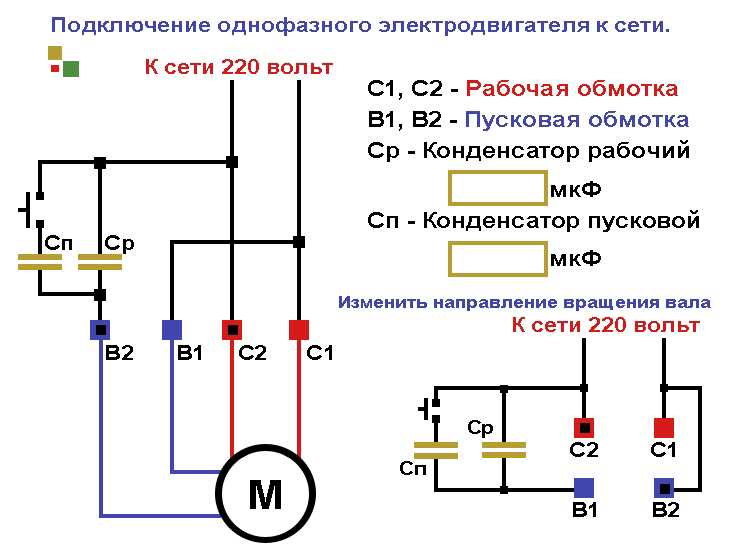

Реверс электродвигателя 220В возможен только в том случае, если выводы обмоток лежат вне корпуса. На рисунке ниже – схема однофазного включения, когда пусковая и рабочая намотки расположены внутри и выводов наружу не имеют. Если это ваш вариант, вы не сможете изменить направление вращения вала.

В любом другом случае для реверсирования однофазного конденсаторного АД необходимо поменять направление рабочей обмотки. Для этого вам понадобятся:

Схема однофазного агрегата почти ничем не отличается от той, что представлена для трехфазного асинхронного двигателя. Ранее мы перекидывали фазы: А и В. Сейчас при смене направления вместо фазного провода с одной стороны рабочей обмотки будет подключаться нулевой, а с другой – вместо нулевого фазный. И наоборот.

Переменная сеть: 380В к 220В

Для подключения трехфазного асинхронного двигателя к электросети 220В необходимо использовать один или два конденсатора для компенсации отсутствующей фазы: рабочий и пусковой. Направление вращательного движения зависит от того, с чем соединяется третья обмотка.

Чтобы заставить вал вращаться в другую сторону, обмотку №3 необходимо подключить с помощью конденсатора к тумблеру с двумя позициями. Он должен иметь два контакта, соединенных с обмотками №1 и №2. Ниже показана подробная схема.

Такой мотор будет играть роль однофазного, поскольку подключение происходило с помощью одного фазного провода. Чтобы запустить его, необходимо перевести реверсирующий тумблер в нужное положение («вперед» или «назад), затем перевести тумблер «пуск» в положение «включено». На момент запуска необходимо нажать одноименную кнопку – «пуск». Держать ее нужно не более трех секунд. Этого будет достаточно для разгона.

Постоянный электроток: особенности

Двигатели постоянного тока подключаются труднее моторов, питающихся от переменной сети. Потому что для того чтобы соединить обмотки, нужно точно знать, какой марки ваш агрегат. Только потом можно найти подходящую схему.

Но в любом электромоторе постоянного тока есть якорь и намотка возбуждения. От способа их включения их делят на агрегаты:

• с возбуждением независимым,
• с самостоятельным возбуждением (делится еще на три группы: последовательное, параллельное и смешанное подключение).

Электродвигатели постоянного тока с независимым возбуждением (схематично изображены ниже) применяется на производствах. Их намотка никак не связана с якорем, потому что подключается к другому электрическому источнику.

В станках и вентиляторах применяются моторы однофазного питания с параллельным возбуждением. Тут нет надобности во втором источнике.

В электротранспорте применяются агрегаты с последовательным возбуждением.

Если одна намотка параллельна якорю, а другая последовательна, то такой способ подключения – смешанный. Он встречается редко.

Все способы включения электродвигателей постоянного тока могут реверсироваться:

• Если возбуждение последовательное, то направление тока нужно поменять либо в возбуждающей намотке, либо в якоре;
• В любом другом случае рекомендуется менять обмотку только в якоре. Если менять в намотке, то есть опасность, что она оборвется. Это приведет к резкому возрастанию электродвижущей силы, которая приведет к повреждению изоляции.

Реверсирование двигателя постоянного тока с независимым возбуждением выполняется так же.

Имейте в виду, что в розетке ток переменный. Но это не значит, что он переменный во всех электроприборах, оснащенных электродвигателем и включенных в нее. Ток из переменного фазного может стать постоянным, пройдя через выпрямитель. Фазного питания вообще может не быть, если двигатель запитан от батареи.

ВАЖНО! Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными.

Условные обозначения на схемах

Магнитный пускатель (далее — пускатель) — коммутационный аппарат предназначенный для пуска и остановки двигателя. Управление пускателем осуществляется через электрическую катушку, которая выступает в качестве электромагнита, при подаче на катушку напряжения она воздействует электромагнитным полем на подвижные контакты пускателя которые замыкаются и включают электрическую цепь, и наоборот, при снятии напряжения с катушки пускателя — электромагнитное поле пропадает и контакты пускателя под действием пружины возвращаются в исходное положение размыкая цепь.

У магнитного пускателя есть силовые контакты предназначенные для коммутации цепей под нагрузкой и блок-контакты которые используются в цепях управления.

Контакты делятся на нормально-разомкнутые — контакты которые в своем нормальном положении, т.е. до подачи напряжения на катушку магнитного пускателя или до механического воздействия на них, находятся в разомкнутом состоянии и нормально-замкнутые — которые в своем нормальном положении находятся в замкнутом состоянии.

В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. При необходимости наличия большего количества блок-контактов (например при сборке реверсивной схемы пуска электродвигателя), на магнитный пускатель сверху дополнительно устанавливается приставка с дополнительными блок-контактами (блок контактов) которая, как правило, имеет четыре дополнительных блок-контакта (к примеру два нармально-замкнутых и два нормально-разомкнутых).

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т.д.

Каждая кнопка кнопочного поста имеет по два контакта — один из них нормально-разомкнутый, а второй нормально-замкнутый, т.е. каждая из кнопок может использоваться как в качестве кнопки «Пуск» так и в качестве кнопки «Стоп».

Схема прямого включения электродвигателя

Данная схема является самой простой схемой подключения электродвигателя, в ней отсутствует цепь управления, а включение и отключение электродвигателя осуществляется автоматическим выключателем.

Главными достоинствами данной схемы является дешевизна и простота сборки, к недостаткам же данной схемы можно отнести то, что автоматические выключатели не предназначены для частого коммутирования цепей это, в сочетании с пусковыми токами, приводит к значительному сокращению срока службы автомата, кроме того в данной схеме отсутствует возможность устройства дополнительной защиты электродвигателя.

Схема подключения электродвигателя через магнитный пускатель

Эту схему так же часто называют схемой простого пуска электродвигателя, в ней, в отличии от предыдущей, кроме силовой цепи появляется так же цепь управления.

При нажатии кнопки SB-2 (кнопка «ПУСК») подается напряжение на катушку магнитного пускателя KM-1, при этом пускатель замыкает свои силовые контакты KM-1 запуская электродвигатель, а так же замыкает свой блок-контакт KM-1.1, при отпускании кнопки SB-2 ее контакт снова размыкается, однако катушка магнитного пускателя при этом не обесточивается, т.к. ее питание теперь будет осуществляться через блок-контак KM-1.1 (т.е. блок-контак KM-1.1 шунтирует кнопку SB-2). Нажатие на кнопку SB-1 (кнопка «СТОП») приводит к разрыву цепи управления, обесточиванию катушки магнитного пускателя, что приводит к размыканию контактов магнитного пускателя и как следствие, к остановке электродвигателя.

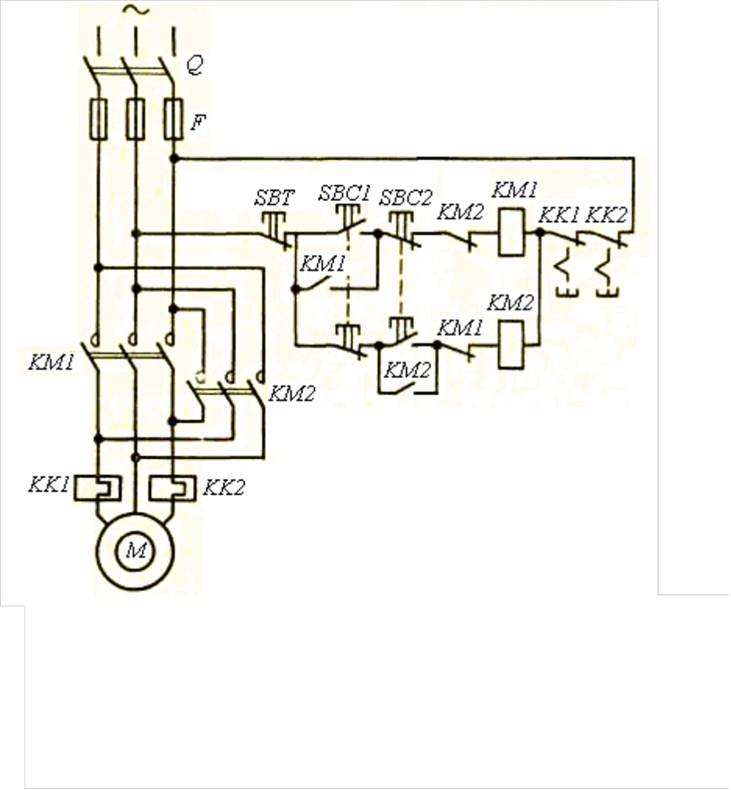

Реверсивная схема подключения электродвигателя (Как изменить направление вращения электродвигателя?)

Что бы поменять направление вращения трехфазного электродвигателя необходимо поменять местами любые две питающие его фазы:

При необходимости частой смены направления вращения электродвигателя применяется реверсивная схема подключения электродвигателя:

В данной схеме применяется два магнитных пускателя (KM-1, KM-2) и трехкнопочный пост, магнитные поскатели применяемые в данной схеме кроме нормально-разомкнутого блок-контакта должны так же иметь и нормально замкнутый контакт.

При нажатии кнопки SB-2 (кнопка «ПУСК 1») подается напряжение на катушку магнитного пускателя KM-1, при этом пускатель замыкает свои силовые контакты KM-1 запуская электродвигатель, а так же замыкает свой блок-контакт KM-1.1 который шунтирует кнопку SB-2 и размыкает свой блок-контакт KM-1.2 который защищает электродвигатель от включения в обратную сторону (при нажатии кнопки SB-3) до его предварительной остановки, т.к. попытка запуска электродвигателя в обратную сторону без предварительного отключения пускателя KM-1 приведет к короткому замыканию. Что бы запустить электродвигатель в обратную сторону необходимо нажать кнопу «СТОП» (SB-1), а затем кнопку «ПУСК 2» (SB-3) которая запитает катушку магнитного пускателя KM-2 и запустит электродвигатель в обратную сторону.

Примечание: В данной статье понятия пускателя и контактора не разделяются в связи с идентичностью их схем подключения подробнее читайте статью: Контакторы и магнитные пускатели.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Схема реверса трехфазного двигателя

Реверс асинхронного двигателя

Так вышло, что трех фазные асинхронные электродвигатели, а так же их реверс стали самой распространенной электрической машиной.
В зависимости от механизма, который приводится во вращение этим электродвигателем, может возникнуть необходимость в изменении направления вращения механизмов, а, следовательно, и вала двигателя, в нашем случаи трех фазного асинхронного электродвигателя.

Все наверняка известна вот эта схема:

Теоретически, для изменения направления вращения вала ( реверса ) электродвигателя необходимо всего на всего поменять местами две фазы. Стоит отметить, что не имеет значения какие фазы мы будим менять, но на будущее принято менять две крайние фазы, то есть фазу « А » с фазой « В ».

Для выполнения таких манипуляций с электродвигателем, выше предоставленной схеме необходимо видоизменить – переделать, доработать. Для этого понадобится еще один магнитный пускатель, или же контактор (зависит от мощности), а также кнопочная станция, состоящая из трех кнопок, или же три кнопочных контакта два нормально разомкнутых (замыкающих), и один нормально разомкнутый.

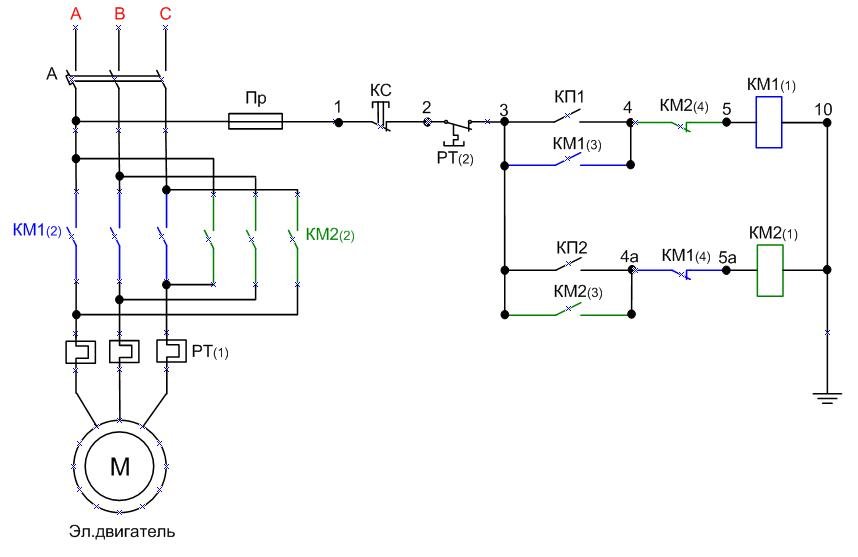

Эта схема будит выглядеть следующим образом. Реверс.

Для наглядности каждая фаза выделена своим цветом: желтым фаза «А», зеленым фаза «В» и красным фаза «С», синим цветом выделена цепь управления. Так же линии, окрашенные в черный цвет, не находятся под напряжением.

Как вы уже заметили это схема реверса существенно не отличается от простой схемы пуска асинхронного двигателя. Все изменения сводятся к магнитному пускателю КМ2 , нормально разомкнутому контакту кнопки SB2 . Стоит отметить и наличие электрической блокировки, которая выражается блок контактами магнитных пускателей, включенных в цепь управления.

Как и элементарная схема пуска асинхронного двигателя, схема этого же двигателя состоит из следующих элементов (устройств):

• Вводной автомат АВ1 – через него подается трехфазное напряжение силовой цепи и цепи управления;
• Два магнитных пускателя КМ1 и КМ2 через силовые контакты которых, подается питание на статор. Их блок контакты включены в цепь управления для выполнения подхвата и электрической блокировки. Катушки этих пускателей также включены в цепь управления. Нужно сказать, что каждый из магнитных пускателей отвечает за определенное вращение ротора . Например, питание подаётся через магнитный пускатель КМ1 , то вал электродвигателя будит вращаться по часовой стрелке (вперед), если же питание подаётся через силовые контакты магнитного пускателя КМ2 , то вал асинхронного двигателя будит вращаться против часовой стрелки (назад).

В данной схеме используются катушки магнитных пускателей, рассчитанные на линейное напряжение 380В. Если же катушки магнитных пускателей были рассчитаны на фазное напряжение сети 220В, то схема выглядела следующим образом:

revers dvigatela katuschka 220 volt

• Тепловое реле КК – биметаллические пластины, которого включены последовательно в цепь статора, а блок контакт вцепи управления. Служит для защиты от перегрузки.
• Двухполюсный автомат АВ2 – подает питание в цепь управления. Также совместно с автоматом или без него может устанавливаться ключ бирка.
• Нормально разомкнутые контакты SB1 и SB2 – это кнопки пуск, каждая из которых соответствует направлению вращения вала электродвигателя (вперед и назад).
• Нормально замкнутый контакт SB3 – кнопка стоп.
• Ну и сам трех фазный асинхронный двигатель Д ;

Работа схемы

Для того, чтобы привести схему в готовность к пуску, необходимо включить вводной автомат АВ1 и автомат в цепи управления АВ2.

В таком состоянии схема реверса асинхронного двигателя готова к пуску. При этом напряжение в силовой цепи подается через вводный автоматический выключатель АВ1 на верхние губки магнитных пускателей КМ1 и КМ2 , а в цепи управления, через автомат АВ2 , через нормально замкнутый контакт кнопки SB3 подаётся напряжение на нормально разомкнутые контакты кнопок SB1 и SB2 , а также на нормально разомкнутые блок контакты магнитных пускателей КМ1 и КМ2.

Для запуска необходимо нажать одну из кнопок пуск SB1 или SB2 (допустим была нажата кнопка SB1).

После замыкания контакта кнопки SB1 , напряжение через замкнутый блок контакт блокировки магнитного пускателя КМ2, через катушку магнитного пускателя КМ1 , через блок контакт КК , через автоматы АВ2 и АВ1 выйдет на фазу «С». Образуется замкнутая цепь, по которой начнет протекать переменный ток. Проходя через катушку магнитного пускателя КМ1, она образует магнитное поле, которое втянет якорь магнитного пускателя КМ1 , при этом его силовые контакты замкнутся, вследствие чего асинхронный электродвигатель получит питание, по его обмоткам начнет протекать ток, и он запустится, ротор будит вращаться. При срабатывании магнитного пускателя, его разомкнутый контакт в цепи управления замкнется, он шунтирует кнопку SB1 , то есть ток будит протекать параллельно пусковой кнопки, так что при отпускании пусковой кнопки машина не остановится не остановится. Так же в цепи пусковой кнопки SB2 разомкнется блок контакт магнитного пускателя КМ1 , этим исключит возможность срабатывания второго магнитного пускателя КМ2 , что вызовет межфазное короткое замыкание. Все перечисленное происходило при нажатии кнопки «Пуск», замыкания контакта SB1.

Чтобы остановить двигатель, необходимо нажать кнопку «Стоп», то есть разомкнуть контакт кнопки SB3 .

Вследствие чего цепь, в которую включены катушки будит разомкнута, электрический ток не будит по ним протекать. Магнитный пускатель разомкнет свои силовые контакты, из-за чего двигатель потеряет питание и остановится. При этом нормально разомкнутый блок контакт КМ1 (подхват) разомкнется, это приведет к тому, что при возврате кнопки SB3 двигатель не запуститься снова. Так же нормально замкнутый блок контакт электрической блокировки КМ1 в цепи катушки магнитного пускателя КМ2 замкнется, обеспечивая возможность включения обратного хода. Схема вернется в состояние готовности очередному пуску двигателя.

Если же мы замкнем контакт SB2 , произойдут те же действия что и при замыкании контакта SB1 , но с другим магнитным пускателем КМ2 , и направление вращения вала асинхронного двигателя будит обратным. Мы видим, что магнитный пускатель КМ2 включен в цепи так, что фазы «А» и «С» поменяны местами, это и гарантирует изменение направления вращения вала. Для остановки необходимо так же разомкнуть контакт кнопки SB3 .

Эта схема сложнее схемы обычного пуска асинхронного двигателя, я посоветую для начала разобраться в более легкой, а затем приступать к этой.

Главной особенностью данной схемы управления двигателем является — минимум сложных манипуляций.

Источник: white-santa.ru

Навигация по записям

Он срабатывает, и на него подается напряжение через блок-контакт.

Они нам необходимы для предотвращения включения обоих магнитных пускателей одновременно , что приведёт к короткому замыканию. Магнитные волны из обмоток статора воздействуют на обмотки ротора, создавая напряжение.

Схема включения двигателей с реверсированием и его управлением показана на рисунке 2. Катушка КМ1 теряет питание и контактор КМ1 отпадывает, отключая электродвигатель от сети. То есть при воздействии на контакт он либо замыкается, либо размыкается.

То есть схемы их включения должны предусматривать реверсирование. В этом случае схема выглядит как на рисунке ниже. При этом нормально разомкнутый блок контакт КМ1 подхват разомкнется, это приведет к тому, что при возврате кнопки SB3 двигатель не запуститься снова.

Схема включения такая же, как и у предыдущих асинхронных. Чтобы запустить двигатель с пусковой обмоткой необходимо подключить его по такой схеме: Один конец рабочей и пусковой соединяем вместе и подключаем к одной из крайних клейм кнопки. Из названий следует их принцип работы. Определённые модификации магнитных пускателей опционально оборудованы тепловым микрореле аварийного отключения и защитой от обрывания фазы.

Блок — контакты на магнитных пускателях б. При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. Что нам для это потребуется? То есть, этой величины достаточно, чтобы прибор включил основную электрическую цепь. К примеру, в сверловочных станках, отрезных конструкциях либо же лифтах, если это не касается домашнего применения.

Двигатель начнет вращаться в определенную сторону. Катушка КМ1 теряет питание и контактор КМ1 отпадывает, отключая электродвигатель от сети. Она необходима для исключения пуска мотора сразу в двух направлениях, что привело бы к поломке. Видео о сборке тестовой схемы можно посмотреть ниже. Вернемся к рисунку: когда поменяли местами красную и синюю фазы, при возможном включении обоих аппаратов на выходе красная и синяя фазы столкнутся лбами — короткое замыкание. Боярсков Сергей Геннадьевич Сборка схемы реверсивного пускателя DSCN8757

Реверсивное включение двигателей постоянного тока

Наиболее просто осуществить реверс двигателя постоянного тока, у которого статор с постоянными магнитами. Достаточно изменить полярность питания, чтобы ротор начал вращаться в обратную сторону.

Сложнее осуществить реверсирование мотора с электромагнитным возбуждением (последовательным, параллельным). Если просто поменять полярность питающего напряжения, то направление вращения ротора не изменится. Чтобы изменить направление вращения, достаточно поменять полярность только в обмотке возбуждения или только на щетках ротора.

Для осуществления реверса двигателей большой мощности полярность следует менять на якоре. Разрыв обмотки возбуждения на работающем моторе может привести к неисправности, т.к. возникающая ЭДС имеет повышенное напряжение, которое способно повредить изоляцию обмоток. Что приведет к выходу электродвигателя из строя.

Для осуществления обратного направления вращения ротора применяют мостовые схемы на реле, контакторах или транзисторах. В последнем случае можно и регулировать скорость вращения.

На рисунке представлена схема на транзисторах. В качестве иллюстрации работы транзисторы заменены контактами переключателя. Аналогично выполняются мостовые схемы не на биполярных, а на полевых транзисторах.

КПД такой схемы значительно выше, чем на транзисторах. Управление осуществляется микроконтроллером или простыми логическими схемами, предотвращающими одновременную подачу сигналов.

Изменение направления вращения ротора асинхронного двигателя

Наибольшее распространение в промышленности получили асинхронные двигатели, запитанные от трехфазного напряжения 380 вольт. Для того чтобы осуществить реверс, достаточно поменять две любые фазы.

Получила распространение схема подключения, выполненная на двух магнитных пускателях. Собственно для двигателей постоянного тока она аналогична, но используются двухполюсные контакторы или пускатели. Эту схему так и называют «схема реверсивного пускателя» или «реверсивная схема пуска асинхронного трёхфазного электродвигателя».

Схема подключения коллекторного двигателя с реверсом

Чтобы осуществить реверс коллекторного двигателя, необходимо знать:

1. Не на каждом коллекторном моторе можно осуществить реверс. Если на корпусе указана стрелка вращения, то его нельзя применять в реверсивных устройствах.
2. Все двигатели, имеющие высокие обороты предназначены для вращения в одну сторону. Например, у электродвигателя, устанавливаемого в болгарках.
3. У двигателя, который имеет небольшие обороты, вращение может осуществляться в разные стороны. Такие моторы смонтированы в электроинструментах, например, электродрелях, шуруповертах, стиральных машинах и т.п.

На рисунке представлена схема универсального коллекторного двигателя, который может работать как от постоянного, так и переменного тока.

Чтобы изменилось вращение ротора, достаточно поменять полярность напряжения на обмотке ротора или статора, как и в двигателях постоянного тока, от которых универсальные машины практически не отличаются.

Если просто изменить полярность подводящего напряжения на коллекторном двигателе, направление вращения ротора не изменится. Это необходимо учитывать при подключении электродвигателя к сети.

Также следует знать, что в моторах большой мощности коммутируют обмотку якоря. При переключении обмоток статора возникает напряжение самоиндукции, которое достигает величин, способных вывести двигатель из строя.

Конструктора-любители в своих поделках применяют различные типы двигателей. Зачастую они используют щеточный электродвигатель от стиральной машинки автомат. Это удобные моторчики, которые можно подключать непосредственно к сети 220 вольт. Они не требуют дополнительных конденсаторов, а регулировку оборотов можно легко производить с помощью стандартного диммера. На клеммную колодку выводятся шесть или семь выводов.

Зависит от типа двигателя:

• Два идут на щетки коллектора.
• От таходатчика на колодку приходит пара проводов.
• Обмотки возбуждения могут иметь два или три провода. Третий служит для изменения скорости вращения.

Чтобы выполнить реверс двигателя от стиральной машины, следует поменять местами выводы обмотки возбуждения. Если имеется третий вывод, то его не используют.

Для чего нужен реверс двигателя

В большинстве механических устройств, которые приводятся в движение благодаря асинхронным двигателям, возникает потребности в изменении направления движения или вращения в зависимости от самого устройства. В некоторых случаях реверс является необходимой и обязательной для его работы, а в некоторых лишь как временная функция. К первому типу устройств можно отнести все краны, лебедки, лифты и другие грузоподъемные механизмы, привода задвижек, запирающих устройств. А вот ко второму типов механизмов, используемых реверс только в редких случаях, относят конвейерные ленты, эскалаторы, насосы. В этих механизмах, реверс двигателя может применятся лишь в особых случаях, чаще всего аварийных. Так же реверс двигателя могут использовать в целях торможения, так при отключении двигателя от сети, ротор обладая инерцией продолжает свое вращение. При кратковременном включении реверса в этот момент вызовет затормаживание. Такой способ торможения реверсом называют противо включением.

Схема реверса электродвигателя на ардуино

В конструировании моделей или робототехнике часто применяются небольшие щеточные электродвигатели постоянного тока, для управления которыми используется программируемый микроконтроллер ардуино.

Если вращение двигателя предполагается только в одну сторону, и мощность электродвигателя небольшая, а напряжение питания от 3,3 до 5 вольт, то схему можно упростить и запитать непосредственно от ардуино, но так делают редко.

В моделях с дистанционным управлением, где необходимо использовать реверс моторов с напряжением более 5В, применяют ключи, собранные по мостовой схеме. В этом случае схема подключения двигателя с реверсом на ардуино будет выглядеть подобно тому что изображено ниже. Такое включение применяется чаще всего.

В мостовой схеме могут применяться полевые транзисторы или специальное согласующее устройство — драйвер, с помощью которого подключаются мощные моторчики.

В заключение отметим, что собирать схему реверса электродвигателя должен подготовленный специалист. Однако, при самостоятельном подключении необходимо соблюдать условия техники безопасности, выбрать подходящую схему соединения и подобрать необходимые комплектующие, строго следуя инструкции по монтажу. В этом случае у конструктора не возникнет трудностей в подключении и эксплуатации электродвигателя.

Теперь вы знаете, что такое реверс электродвигателя и какие схемы подключения для этого используют. Надеемся, предоставленная информация была для вас полезной и интересной!

Источник: samelectrik.ru

Как реализовать схему реверса?

Для перемены направленности вращения ротора, нужно поменять местами 2 из 3 фазы его обмотки. Тогда электромагнитное поле статора меняет свою направленность движения, при этом ротор в первоначальный период времени, двигаясь по инерции, станет притормаживаться, пока окончательно не остановится. И только потом он будет крутиться в другом направлении.

Замену полярности электро-пусковой обмотки возможно сделать с управляющим тумблером по схеме. Его можно подобрать с 2 или 3 зафиксированными положениями и 6 выходами. Выбирать такое устройство нужно по токовой нагрузке и разрешенному напряжению.

Пропускать ток на тумблер предпочтительнее от вспомогательной обмотки, которая работает непродолжительно. Перечисленное, даст возможность значительно увеличить рабочий ресурс контактной группы.

Реверс асинхронного двигателя с конденсаторным запуском лучше выполнять по следующей схеме:

• При тяжелом пуске параллельно к главному конденсатору, используя средний контакт с самовозвратом ПНВ, подсоединяют добавочный конденсатор.
• В таком примере переключают тумблер реверса только при заторможенном роторе, и никак не при его вращении.
• Случайная перемена направленности работы мотора под напряжением, сопряжена с огромными скачками тока, что истощает его мото-ресурс. По этой причине посадочное место тумблера реверса на оборудовании нужно подбирать таким образом, чтобы сделать невозможным случайное включение его во время работы. Лучше установить его в каком-то углубленном месте конструкции.

Реверсивная схема подключения магнитного пускателя

Для того, чтобы запускать электродвигатель в прямом и обратном направлении применяется реверсивная схема управления на магнитном пускателе.

В этой статье подробно рассмотрена пошаговая работа схемы. Схему, в которой двигатель работает только в одном направлении, без реверса, смотрите в статье нереверсивная схема подключения магнитного пускателя.

В заключении этой статьи смотрите видео, демонстрирующее детальную работу схемы реверсного пуска двигателя.

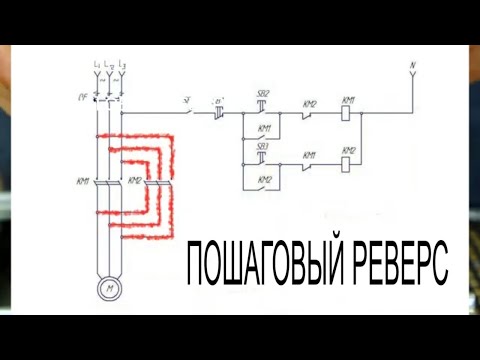

Вначале рассмотрим реверсивную схему подключения с катушкой магнитного пускателя на 220В, а затем работу схемы.

Фазы А,В и С питающего напряжения подводятся к клеммам асинхронного двигателя через:

— 3-х полюсный автоматический выключатель, который защищает всю схему и позволяет отключать питающее напряжение;

— поочередно через три пары силовых контактов магнитных пускателей КМ1 и КМ2;

— тепловое реле Р, которое служит для защиты от перегрузок.

Для того, чтобы изменить направление вращения трехфазного электродвигателя, необходимо поменять местами подключение любых двух фаз!

Для этого в цепь обмотки двигателя включены силовые контакты от двух пускателей, которые подключаются поочередно, меняя чередование фаз. В нашей схеме при вращении вперед последовательность фаз такая — А, В, С. При вращении назад — С, В, А. Т.е. чередование фаз А и С меняется местами.

Катушки магнитных пускателей с одной стороны подключены к нулевому рабочему проводнику N через нормально-замкнутый контакт теплового реле Р, с другой, через кнопочный пост к фазе С.

Кнопочный пост состоит из 3-х кнопок:

1) нормально-разомкнутой кнопки ВПЕРЕД ;

2) нормально-разомкнутой кнопки НАЗАД ;

3) нормально-замкнутой кнопки СТОП .

К кнопке ВПЕРЕД параллельно подключен нормально-разомкнутый вспомогательный контакт пускателя КМ1, и соответственно, к кнопке НАЗАД — нормально-разомкнутый вспомогательный контакт пускателя КМ2.

Также в цепь питания обмотки пускателя КМ1 включен нормально-замкнутый контакт пускателя КМ2, а в цепь обмотки пускателя КМ2, включен нормально-замкнутый контакт пускателя КМ1. Это сделано для блокировки, чтобы предотвратить запуск двигателя назад, когда он вращается вперед, и наоборот. Т.е. запустить двигатель в любую из сторон можно только из положения останова.

Работа схемы

Переводим рычаг трехполюсного автоматического выключателя во включенное положение , его контакты замыкаются, схема готова к работе.

Запуск вперед

Нажимаем кнопку ВПЕРЕД . Цепь питания обмотки магнитного пускателя КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1, который шунтирует кнопку ВПЕРЕД .

Одновременно вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2, блокируя тем самым возможность запуска реверса двигателя.

Три питающих фазы в последовательности А,В,С подаются на обмотки двигателя и он начинает вращаться вперед.

Отпускаем кнопку ВПЕРЕД , она возвращается в исходное нормально-разомкнутое состояние. Теперь питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1. Двигатель запущен и вращается вперед.

Схема реверса трехфазного двигателя и кнопочного поста

В каждой системе, обеспечивающей реверс трехфазного электродвигателя, имеются специфические кнопочные контакты, объединенные в общий кнопочный пост. Работа этой системы тесно связана с функционированием остальных элементов схемы.

Всем известно, что включение контактора магнитного пускателя осуществляется с помощью управляющего импульса, поступающего после нажатия на пусковую кнопку. Данная кнопка в первую очередь обеспечивает подачу напряжения на катушку управления.

Включенное состояние контактора удерживается и сохраняется, благодаря принципу самоподхвата. Он заключается в параллельном подключении (шунтировании) к пусковой кнопке вспомогательного контакта, обеспечивающего подачу напряжения на катушку. В связи с этим уже нет необходимости удерживать кнопку ПУСК в нажатом состоянии. Таким образом, магнитный пускатель может отключиться только после разрыва цепи катушки управления, поэтому в схеме необходима кнопка с размыкающим контактом. В связи этим, кнопки управления, объединенные в кнопочный пост, оборудуются двумя парами контактов – нормально открытыми (NO) и нормально закрытыми (NC).

Все кнопки выполнены в универсальном варианте для того, чтобы обеспечить моментальный реверс двигателя, если в этом возникнет срочная необходимость. Отключающая кнопка, в соответствии с общепринятыми нормами, имеет название СТОП и маркируется красным цветом. Кнопка включения известна как стартовая или пусковая, поэтому она именуется по-разному с помощью слов ПУСК, ВПЕРЕД или НАЗАД.

В некоторых случаях кнопочный пост может использоваться в нереверсивной схеме работы электродвигателя, когда его вал вращается лишь в одном направлении. Запуск производится кнопкой пуск, а остановка произойдет через определенный промежуток времени после нажатия кнопки СТОП, когда вал преодолеет инерцию. Подключение такой схемы может быть выполнено в двух вариантах, с помощью катушек управления на 220 и 380 вольт.

Как устроен и для чего нужен пускатель?

Как можно логически определить из названия, это устройство предназначено для пуска электродвигателей различных приводных механизмов и техники. Это специфическое оборудование, которое необходимо для коммутации силовых целей с большими нагрузками, как на постоянном, так и на переменном токе. Пускатель обладает более широким функционалом, нежели базовый контактор и кроме обеспечения частых пусков и остановок, может выступать в роли защитного барьера при перегрузках. Кроме этого, реверсивный и нереверсивный пускатели, например, серии ПМЛ, нашел свое применение при организации дистанционных схем управления, пуска насосных, вентиляционных, крановых агрегатов, кондиционеров и т.д.

Любой магнитный пускатель состоит из следующих основных частей:

• Электромагнитная часть. Она состоит из катушки и разъединенных магнитопроводов – неподвижного сердечника и подвижного якоря,
• Блок главных контактов. Они нужны для замыкания/размыкания силовых мощных нагрузок. С учетом параметров пускателя, он может иметь до 5 пар контактов. Одна их половина расположена на траверсе якоря, а другая – на верхней части корпуса,
• Блокирующие контакты. Они используются при коммутации управляющих цепей схемы, например, когда включение/остановка происходит пусковыми кнопками. Происходит блокировка основных контактов, а значит, устраняется необходимость удерживания кнопки управления,
• Возвратный механизм. По сути, это просто пружина, которая при размыкании контактов возвращает якорь в исходное положение, обеспечивая необходимый зазор между парами.

Нереверсивное подключение электродвигателя

Некоторые пускатели обладают функцией реверсирования двигателя, однако обо всем по порядку. При подаче напряжения реле времени обозначены КТ1 и КТ2 в цепи управления срабатывают, размыкая свои контакты. Но более компактный, нежели контактор в обычном понятии: легче по весу и рассчитан непосредственно для работы с двигателями. После него фазный кабель уходит на разрыв, на кнопку стоп, а уже от нее делается подключение к контакторам.

Изменение поворотного движения Изменение режимов через остановку предотвращает быструю подачу напряжения на другие обмотки электродвигателя. Силовые непосредственно коммутируют цепь мощной нагрузки, в то время как блокировочные необходимы для управления работой силовых контактов. Контакт нормально замкнутый ТР включается в цепь катушки управления КМ. Если скорость ротора меньше скорости вращения магнитного поля, то силовые линии вращающегося магнитного поля будут пересекать проводники обмотки ротора и индуктировать в них ЭДС.

В электромагните КМ1 создаётся магнитное поле. Это специфическое оборудование, которое необходимо для коммутации силовых целей с большими нагрузками, как на постоянном, так и на переменном токе. Двигатель 1,5кВт, ток по каждой фазе 3А, ток теплового реле — 3,5 А. Их отличает высокая надежность, они очень просты в эксплуатации и техническом обслуживании, могут работать в прямом подключении к сетям переменного тока. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки на фото выше это A2.

Пускатель выполняет коммутационную функцию силовыми контактами и подачу напряжения на двигатель. Как правильно собрать реверсивный пускатель.

Разница между прямым и реверсивным пускателями

Главное отличие нереверсивного и реверсивного пусковых устройств, состоит в схеме подключения. Также меняется комплектация. Контактор прямого типа является одиночным, тогда как реверсивный – блочным, состоящим из двух прямых, объединенных в одном корпусе. Визуальные отличия этих двух реле можно видеть на сравнении моделей ПМЛ-1100 (слева) и ПМЛ-1500 (справа):

При этом, должно соблюдаться одно крайне важное условие: реверсивное соединение пускателей должно полностью исключать возможность их одновременного срабатывания. Это неизбежно приведет к возникновению явления короткого замыкания.

Схема подключения реверсивного магнитного пускателя электродвигателей делится на два основных вида:

1. Подключение к сети с напряжением 220 В,
2. Запуск контактора на 380 В.

Далее рассмотрим подробнее каждый из вариантов, опираясь на уже упомянутые модели контакторов ПМЛ серии 1500.

Схема реверса с описанием подключения

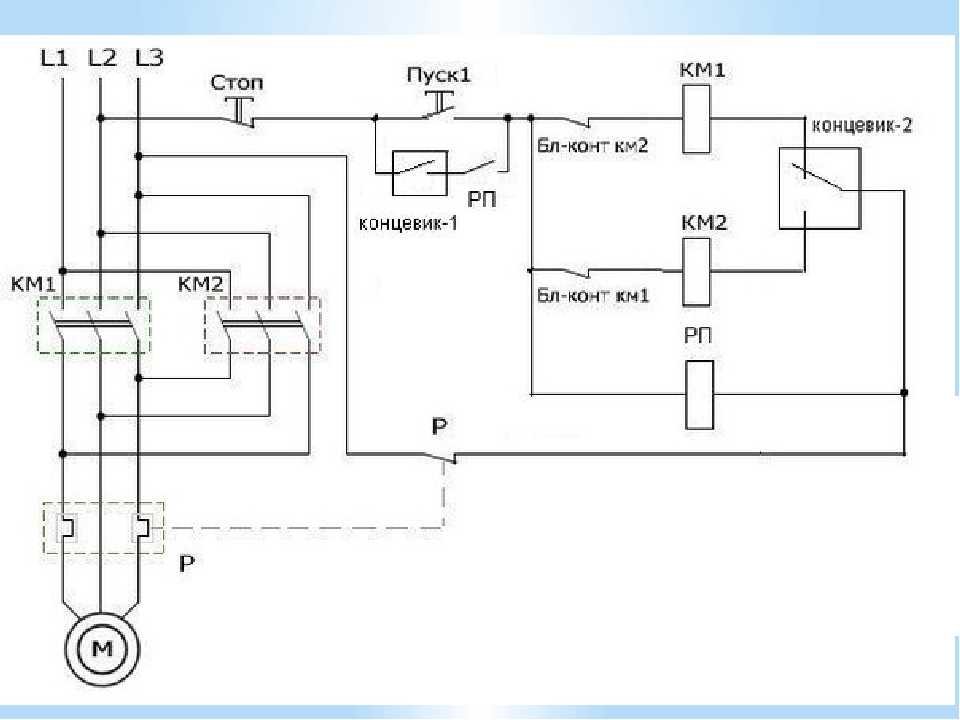

В схеме подключения реверсивного магнитного пускателя с тепловым реле Рис. В работе остаётся только рабочая обмотка.

Концы второй обмотки подключают к клеммам W2 и V2. Он необходим для электробезопасности и аварийного отключения электромотора.

Корпус реверсивного пускателя состоит из таких следующих частей: Контактор. Второй выключатель должен иметь три положения.

Все изменения сводятся к магнитному пускателю КМ2, нормально разомкнутому контакту кнопки SB2. Заменой двух фаз и занимается второй пускатель в схеме.

Сами магнитные пускатели должны быть с блоками-контактов. Все зависит от того, как первоначально подключить концы обмоток. Электрические транспортные средства построены на основе последовательного возбуждения обмоток. Все совершается благодаря размыканию первой фазы.

Чтобы получить схему реверса, нужно отсоединить конец пусковой обмотки от контакта и туда подключить другой конец той же обмотки. Происходит включение катушки 2 пускателя К1. Принципиальным различием трехфазной схемы от одинарной считается наличие дополнительной цепочки управления и несколько модифицированной энергосиловой части. В упрощенном варианте схемы подключения мотора В подают на рабочую обмотку, один конец пусковой обмотки на фазу или ноль сети без разницы.

Вид и функционирование реверсивной схемы на 220 В

На этой монтажной схеме можно видеть следующие основные элементы (обозначены цифрами):

1. Блокирующие или блок-контакты,
2. Катушки магнитных пускателей, рассчитанные на напряжение питания 220 В,
3. Контакты тепловой или токовой защиты (релейные элементы),
4. Силовые контакты пускателей.

Вид реверсивной схемы на 220 В

Кроме этого, буквенно-числовыми обозначениями выделяются:

• МП-1, МП-2 – магнитные пускатели. Их границы на схеме выделены штриховыми линиями,
• Стоп, Пуск – органы управления (сам блок выделен штриховой линией). Отдельно выделена лишь кнопка Стоп. Пусковые кнопки (прямой ход и реверс) обозначены, как две пары контактов, связанных с пускателями МП-1 и МП-2,
• М – электродвигатель.

Принцип функционирования

Как можно видеть, на силовые контакты пускателей подводятся три разноименные фазы от сети 380 В. На приведенной схеме обозначения нет никакого, но в других случаях можно встретить символы А, В, С или L1, L2, L3. Организовывается блочная связка путем прямой перемычки центральных фаз реле, а также диагональных перемычек боковых фаз (условно 1 фаза МП-1 соединяется с 3 фазой МП-2 и т.д).

После этого провода идут на электродвигатель М. На этом промежутке, в разрыв цепи подключается тепловое реле. Оно осуществляет контроль двух из трех фаз, чтобы при перегрузке отключить питание двигателя.

Блок управления с пусковыми кнопками подключается от одной из центральных фаз в разрыв теплового реле, и нулевого провода (заземления) от катушек пускателей ПМЛ. Защита от одновременного включения пускателей организовывается путем перекрестного соединения контактов кнопок пуска/реверса с блокирующими контактами противоположного контактора.

При включении с блока управления прямого хода, замыкаются контакты на первый пускатель, который запускает двигатель. Одновременно, контакты второго пускателя размыкаются, а на катушку не поступает должное напряжение.

Включение реверса происходит после остановки двигателя кнопкой Стоп с последующим нажатием обратного хода. Таким образом, мы имеем на катушках измененные местами боковые фазы, что приводит к вращению двигателя в обратную сторону. Блокирование первого пускателя происходит по аналогичному принципу.

Вид и функционирование реверсивной схемы на 380 В

Здесь мы имеем, фактически, все те же элементы, что используются для ПМЛ на 220 В, но катушки пускателей рассчитаны на более высокое напряжение (имеют больше витков). Кроме того, отличием от предыдущей схемы является подключение блока управления не через одну, а через две фазы, не используя общий ноль.

Вид реверсивной схемы на 380 В

Способы и схемы подключения

В зависимости от типа используемой нагрузки для электродвигателя, его конструктивных особенностей и характеристик, желаемого результата могут использоваться различные схемы подключения. Чаще всего, чтобы подключить трехфазный агрегат в качестве бытовой однофазной нагрузки используются конденсаторы, но их количество и способ введения в работу зависят от многих параметров. Поэтому далее мы рассмотрим различные варианты схем подключения электродвигателей.

Без конденсаторов

Чтобы подключить асинхронный электродвигатель к сети 220В вовсе не обязательно использовать емкостной элемент. Благодаря развитию полупроводниковых ключей и схем с их использованием вы можете избежать ненужных потерь мощности. Для этого применяется транзисторный или динисторный ключ.

Схема бесконденсаторного пуска треугольник

Приведенная выше схема предназначена для пуска электродвигателей с малыми оборотами до 1500 об/мин и относительно небольшой мощностью.

Работа схемы производится следующим образом:

• при подаче напряжения на ввод провода подключаются к двум точкам мотора;
• напряжение на третью точку треугольника подается через времязадающую R-C цепочку;
• магазин сопротивлений R1 и R2 регулирует интервал сдвига за счет перемещения бегунка;
• после насыщения конденсатора в цепочке динистор VS1 пропускает сигнал на открытие симистора VS2.

Где еще используются реверсивные пускатели?

Область применения двойных пусковых реле довольно широка. Она не ограничивается одними только электродвигателями. Необходимость изменения направления вращения или перемещения приводных механизмов может возникнуть также в других случаях.

К примеру, каждый человек имеет дома систему водоснабжения, отопления, где всегда есть место различной запорной арматуре. Для промышленных масштабов, при больших расходах, диаметрах трубопроводов, большой точности контроля расхода, обычными кранами не обойтись. Здесь используются задвижки электрической, а также механической системой управления рабочим органом. Вращение диска или перемещение задвижки происходит в разных направлениях, а значит, применение реверсивных схем пуска обосновано.

Как сделать реверс на трехфазном двигателе — Станки, сварка, металлообработка

1. Общая схема реверса электродвигателей
2. Схема реверса трехфазного двигателя и кнопочного поста
3. Схема реверса трехфазного двигателя в однофазной сети

Трехфазные электродвигатели широко используются на многих объектах.

В силу специфических условий эксплуатации, довольно часто возникает необходимость изменения направления вращения вала того или иного агрегата.

Для этих целей лучше всего подходит стандартная схема реверса трехфазного двигателя, применяемая для открытия и закрытия гаражных ворот, обеспечения работы лифтов, погрузчиков, кран-балок и другого оборудования.

Реверсивная схема подключения электродвигателя — фазировка

Эта схема довольно часто используется для подключения трехфазного электродвигателя там, где необходимо оперативное управление направлением вращения вала двигателя – например, в гаражных воротах, насосах, различных погрузчиках, кран-балках и т. д.

Реверсирование двигателя реализуется изменением фазировки его питающего напряжения. Например, если порядок подключения фаз к клеммам трехфазного электродвигателя условно взять как L1,L2 ,L3. то направление вращения вала будет определенным, противоположным, чем при подключении, скажем, с фазировкой L3,L2,L1 .

Схема подключения реверсивного магнитного пускателя.

08 Апр 2014г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем разбираться с магнитным пускателем и сегодня мы рассмотрим еще одну классическую схему подключения магнитного пускателя, которая обеспечивает реверс вращения эл. двигателя.

Такая схема используется в основном, где нужно обеспечить вращение эл. двигателя в обе стороны, например, сверлильный станок, подъемный кран, лифт и т.д.

На первый взгляд может показаться, что эта схема намного сложнее, чем схема с одним пускателем, но это только на первый взгляд.

В схему добавилась еще одна цепь управления, состоящая из кнопки SB3

, магнитного пускателя
КМ2
, и немного видоизменилась
силовая часть
подачи питания на эл. двигатель. Названия кнопок SB2 и SB3 даны условно.

Для защиты от короткого замыкания в силовой цепи, перед катушками пускателей добавились два нормально-замкнутых контакта КМ1. 2

и
КМ2.2
, взятые от контактных приставок, установленных на магнитных пускателях
КМ1
и
КМ2
.

Для удобства понимания схемы, цепи управления и силовые контакты пускателей раскрашены в разные цвета. А чтобы визуально не усложнять схему, цифробуквенные обозначения пар силовых контактов пускателей не указываются. Ну а если возникнут вопросы или сомнения, про

Электрическая Схема Реверсивного

Произойдёт короткое замыкание между фазами L1 и L3.

Следует учитывать особенности решения разных практических задач. Устройство и принцип работы Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы. Магнитопровод состоит из двух частей — подвижной и неподвижной. Схема подключения проходного выключателя — переключателя. В этом случае схема выглядит как на рисунке ниже. Двигатель останавливается.

При этом в нем возникают электромагнитные волны. Разница между прямым и реверсивным пускателями Главное отличие нереверсивного и реверсивного пусковых устройств, состоит в схеме подключения. Напряжение от источника питания подается на фиксированные обмотки статора.

Пускатели марки ПМЛ широко применяются в схемах реверса трехфазного двигателя для реализации дистанционного пуска в насосных станциях, в башенных кранах и вентиляционных системах, в других механизмах.

Это и эксплуатационное управление трёхфазными асинхронными моторами разных станков и насосов, и управление системой вентиляции, арматурой, вплоть до замков и вентилей отопительной системы. Разница между прямым и реверсивным пускателями Главное отличие нереверсивного и реверсивного пусковых устройств, состоит в схеме подключения.

Схема реверсивного включения эл. двигателя(с 380В на 220В) без пускателя.

Исходное состояние схемы.

При включении автоматического выключателя QF1

фазы «А», «В», «С» поступают на верхние силовые контакты магнитных пускателей
КМ1
и
КМ2
и там остаются дежурить.

Фаза «А», питающая цепи управления, через автомат защиты цепей управления SF1

и кнопку
SB1
«Стоп» поступает на контакт
№3
кнопок
SB2
и
SB3
, вспомогательный контакт
13НО
пускателей
КМ1
и
КМ2
, и остается дежурить на этих контактах. Схема готова к работе.

На рисунке ниже показана часть реверсивной схемы, а именно, монтажная схема цепей управления с реальными элементами.

Работа цепей управления при вращении двигателя влево.

При нажатии на кнопку SB2

фаза «А» через нормально-замкнутый контакт
КМ2.2
поступает на катушку магнитного пускателя
КМ1
, пускатель срабатывает и его нормально-разомкнутые контакты
замыкаются
, а нормально-замкнутые
размыкаются
.

При замыкании контакта КМ1.1

пускатель встает на
самоподхват
, а при замыкании силовых контактов
КМ1
фазы «А», «В», «С» поступают на соответствующие контакты обмоток эл. двигателя и двигатель начинает вращение, например, в левую сторону.

Здесь же, нормально-замкнутый контакт КМ1.2

, расположенный в цепи питания катушки пускателя
КМ2
, размыкается и не дает включиться магнитному пускателю
КМ2
пока в работе пускатель
КМ1
. Это так называемая «защита от дурака», и о ней чуть ниже.

На следующем рисунке показана часть схемы управления, отвечающая за команду «Влево». Схема показана с использованием реальных элементов.

Работа цепей управления при вращении двигателя вправо.

Чтобы задать двигателю вращение в противоположную сторону достаточно поменять местами любые две питающие фазы, например, «В» и «С». Вот этим, как раз, и занимается пускатель КМ2

.

Но прежде чем нажать кнопку «Вправо

» и задать двигателю вращение в обратную сторону, нужно кнопкой «
Стоп
» остановить прежнее вращение.

При этом разорвется цепь и управляющая фаза «А» перестанет поступать на катушку пускателя КМ1

, возвратная пружина вернет сердечник с контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель
М
от трехфазного питающего напряжения. Схема вернется в начальное состояние или ждущий режим:

Нажимаем кнопку SB3

и фаза «А» через нормально-замкнутый контакт
КМ1.2
поступает на катушку магнитного пускателя
КМ2
, пускатель срабатывает и через свой контакт
КМ2.1
встает на самоподхват.

Своими силовыми контактами КМ2

пускатель перебросит фазы «В» и «С» местами и двигатель
М
станет вращаться в другую сторону. При этом контакт
КМ2.2
, расположенный в цепи питания пускателя
КМ1
, разомкнется и не даст пускателю
КМ1
включиться пока в работе пускатель
КМ2
.

Схемы подключения трехфазных электродвигателей

ВАЖНО! Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными.

Условные обозначения на схемах

Магнитный пускатель (далее — пускатель) — коммутационный аппарат предназначенный для пуска и остановки двигателя. Управление пускателем осуществляется через электрическую катушку, которая выступает в качестве электромагнита, при подаче на катушку напряжения она воздействует электромагнитным полем на подвижные контакты пускателя которые замыкаются и включают электрическую цепь, и наоборот, при снятии напряжения с катушки пускателя — электромагнитное поле пропадает и контакты пускателя под действием пружины возвращаются в исходное положение размыкая цепь.

Силовые цепи.

А теперь посмотрим на работу силовой части схемы, которая и отвечает за переброс питающих фаз для осуществления реверса вращения эл. двигателя.

Обвязка силовых контактов пускателя КМ1

выполнена так, что при их срабатывании фаза «А» поступает на обмотку
№1
, фаза «В» на обмотку
№2
, и фаза «С» на обмотку
№3
. Двигатель, как мы определились, получает вращение влево. Здесь переброс фаз не осуществляется.

Обвязка силовых контактов пускателя КМ2

выполнена таким-образом, что при его срабатывании фазы «В» и «С» меняются местами: фаза «В» через
средний
контакт подается на обмотку
№3
, а фаза «С» через крайний
левый
подается на обмотку
№2
. Фаза «А» остается без изменений.

А теперь рассмотрим нижний рисунок, где показан монтаж всей силовой части на реальных элементах.

Фаза «А» белым проводом заходит на вход левого

контакта пускателя
КМ1
и перемычкой заводится на вход
левого
контакта пускателя
КМ2
. Выхода обоих контактов пускателей также соединены перемычкой, и уже от пускателя
КМ1
фаза «А» поступает на обмотку
№1
двигателя
М
— здесь переброса фазы нет.

Фаза «В» красным проводом заходит на вход среднего

контакта пускателя
КМ1
и перемычкой заводится на
правый
вход пускателя
КМ2
. С правого выхода
КМ2
фаза перемычкой заводится на правый выход
КМ1
, и тем самым, встает на место фазы «С». И теперь на обмотку
№3
, при включении пускателя
КМ2
будет подаваться фаза «В».

Фаза «С» синим проводом заходит на вход правого

контакта пускателя
КМ1
и перемычкой заводится на
средний
вход пускателя
КМ2
. С выхода
среднего
контакта
КМ2
фаза перемычкой заводится на
средний
выход
КМ1
, и тем самым, встает на место фазы «В». Теперь на обмотку
№2
, при включении пускателя
КМ2
будет подаваться фаза «С». Двигатель будет вращаться в правую сторону.

Защита силовых цепей от короткого замыкания или «защита от дурака».

Как мы уже знаем, что прежде чем изменить вращение двигателя, его нужно остановить. Но не всегда так получается, так как никто не застрахован от ошибок. И вот представьте ситуацию, когда нет защиты.

Двигатель вращается в левую сторону, пускатель КМ1

в работе и с его выхода все три фазы поступают на обмотки, каждая на свою. Теперь не отключая пускатель
КМ1
мы включаем пускатель
КМ2
. Фазы «В» и «С», которые мы поменяли местами для реверса, встретятся на выходе пускателя
КМ1
. Произойдет
межфазное замыкание
между фазами «В» и «С».

А чтобы этого не случилось, в схеме используют нормально-замкнутые

контакты пускателей, которые устанавливают перед катушками этих же пускателей, и таким-образом исключается возможность включения одного магнитного пускателя пока не обесточится другой.

Схемы Подключения Пускателей С Реверсом

Созданная модель предусматривает наличие одного рабочего приспособления.

Схемы включения магнитных пускателей

Оба эти контакта находятся в верхней части корпуса смотрите фото. Это возможность разгружать маломощные электрические сети, где установлены обычные автоматические выключатели автоматы. Контакторы имеют мощные дугогасительные камеры.

А также применяются дополнительно блокировки: электрическая и механическая, для того что бы избежать возникновения короткого замыкания или аварийной ситуации при одновременном включении двух пускателей. Произойдет реверсирование электродвигателя.

На малые токи — до 10 А — выпускают исключительно пускатели. Принцип работы реверсивных магнитных пускателей такой же как и не реверсивных.

Также обратите внимание, что провод от кнопки включения вправо или влево подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя.

И поскольку контакторы запускаются лишь поочередно, то и фазы питания можно переключать поочередно, чтобы выполнялась главная функция реверсивного пускателя — изменение направления вращения электродвигателя. Определённые модификации магнитных пускателей опционально оборудованы тепловым микрореле аварийного отключения и защитой от обрывания фазы.

Кроме того, есть некоторое отличие в назначении. По схеме понятно, что если включатся два пускателя одновременно, то произойдет короткое замыкание.

Исходное положение элементов

Для этого перед самими катушками в цепи предусмотрено присутствие двух нормально-замкнутых силовых контактов КМ1.

Управление реверсивным пуском.

Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный бытовой автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Двигатель останавливается. В первую очередь они отличаются степенью защиты.

Давайте рассмотрим принцип ее работы. Пишите в комментариях! Подгорел контакт. Реверсивные и нереверсивные пускатели Устройства бывают различных видов и выполняют все поставленные задачи.

При этом сердечник под действием пружин возвращается в нормальное состояние, электродвигатель отключается. Каждый контакт расположен в дугогасительной камере.

Устройство и принцип работы Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы. При превышении допустимого тока нагрузки нихром нагревает пластину, и та, изгибаясь, воздействует на рычажок, отключающий встроенный в тепловое реле контакт. Задействование клавиши SB3 приводит в работу электромагнитный пускатель КМ2, который в свою очередь изменяет положение второй и третьей фазы. В этом случае схема выглядит как на рисунке ниже. Некоторые модели реверсивных пускателей для обеспечения этой же функции имеют механическую защиту.

Устройство магнитного пускателя

Тоже ничего сложного.

Реверсивная схема По сути, данная схема в независимости от величины пускателя работает аналогично предыдущей. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами.

Схема подключения реверсивного магнитного пускателя является ядром управления, так как много электрооборудования работает на реверсе , и именно этот аппарат изменяет направление вращения двигателя. Сравнение магнитного и гибридного пускателя: Post navigation Реверсивная и нереверсивная схема подключения пускателя Магнитный пускатель — это коммутационный прибор, с помощью которого на расстоянии многократно можно включать и отключать потребителя электродвигатели, электрические ТЭНы, электрокотлы и так далее.

Например приставка ПКИ. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до В постоянного тока и до В переменного. При схеме включения приведенной выше следует учесть напряжение номинальное катушки.

Читайте также: Пример сметы на электромонтажные

В схеме реализована защита от короткого замыкания, это контакты КМ1. В прорези нижней части магнитопровода устанавливается катушка.

Существуют также катушки на 12, 24, 36, 42, вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение. Она подходит к магнитному пускателю КМ1, а также при помощи перемычки с тем же номером контакта на КМ2. Обсудить Редактировать статью Если правильно подключить по схеме реверсивный пускатель, то получится запустить любой электродвигатель и заставить вращаться его не только вперед, но и назад.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен. Подключение пускателя с катушкой В к сети Собственно, вариантов подключения контакторов много, опишем несколько.

Схема подключения двигателя с реверсом

07.01.2020

Схема реверса трехфазного двигателя

Трехфазные электродвигатели широко используются на многих объектах. В силу специфических условий эксплуатации, довольно часто возникает необходимость изменения направления вращения вала того или иного агрегата. Для этих целей лучше всего подходит стандартная схема реверса трехфазного двигателя, применяемая для открытия и закрытия гаражных ворот, обеспечения работы лифтов, погрузчиков, кран-балок и другого оборудования.

Общая схема реверса электродвигателей

В промышленности и сельском хозяйстве нашли широкое применение различные типы трехфазных асинхронных электродвигателей. Они устанавливаются в электроприводах оборудования, служат составной частью автоматических устройств. Трехфазные агрегаты завоевали популярность, благодаря высокой надежности, простому обслуживанию и ремонту, возможности работы напрямую от сети переменного тока.

Специфика работы устройств, работающих с электродвигателями, предполагает необходимость изменения направления вращения вала, называемого реверсом. Для таких ситуаций разработаны специальные схемы, в состав которых включены дополнительные электрические приборы. Прежде всего, это вводный автомат, имеющий соответствующие параметры, контакторы (2 шт.), тепловое реле и элементы управления в виде трех кнопок, объединенных в общий кнопочный пост.

Для того чтобы вал начал вращаться в противоположную сторону, необходимо изменить расположение фаз подаваемого напряжения. Необходим постоянный контроль над значением напряжения, поступающего на электродвигатель и катушки контакторов. Непосредственное выполнение реверса в трехфазном двигателе осуществляется контакторами (КМ) № 1 и № 2. При срабатывании контактора № 1, фазы поступающего напряжения будут располагаться иначе, нежели при срабатывании контактора № 2.

Для управления катушками обоих контакторов предусмотрены три кнопки – ВПЕРЕД, НАЗАД и СТОП. Они обеспечивают питание катушек в зависимости от расположения фаз. Порядок включения контакторов влияет на замыкание электрической цепи таким образом, что вращение вала двигателя в каждом случае происходит строго в определенную сторону. Кнопку НАЗАД необходимо только нажать, но не удерживать, так как она сама оказывается в нужном положении под действием самоподхвата.

На всех трех кнопках установлена блокировка, предотвращающая их одновременное включение. Несоблюдение этого условия может привести к возникновению в электрической цепи короткого замыкания и выходу из строя оборудования. Для блокировки кнопок используется специальный блок-контакт, расположенный в соответствующем контакторе.

Схема реверса трехфазного двигателя и кнопочного поста

В каждой системе, обеспечивающей реверс трехфазного электродвигателя, имеются специфические кнопочные контакты, объединенные в общий кнопочный пост. Работа этой системы тесно связана с функционированием остальных элементов схемы.

Всем известно, что включение контактора магнитного пускателя осуществляется с помощью управляющего импульса, поступающего после нажатия на пусковую кнопку. Данная кнопка в первую очередь обеспечивает подачу напряжения на катушку управления.

Включенное состояние контактора удерживается и сохраняется, благодаря принципу самоподхвата. Он заключается в параллельном подключении (шунтировании) к пусковой кнопке вспомогательного контакта, обеспечивающего подачу напряжения на катушку. В связи с этим уже нет необходимости удерживать кнопку ПУСК в нажатом состоянии. Таким образом, магнитный пускатель может отключиться только после разрыва цепи катушки управления, поэтому в схеме необходима кнопка с размыкающим контактом. В связи этим, кнопки управления, объединенные в кнопочный пост, оборудуются двумя парами контактов – нормально открытыми (NO) и нормально закрытыми (NC).

Все кнопки выполнены в универсальном варианте для того, чтобы обеспечить моментальный реверс двигателя, если в этом возникнет срочная необходимость. Отключающая кнопка, в соответствии с общепринятыми нормами, имеет название СТОП и маркируется красным цветом. Кнопка включения известна как стартовая или пусковая, поэтому она именуется по-разному с помощью слов ПУСК, ВПЕРЕД или НАЗАД.

В некоторых случаях кнопочный пост может использоваться в нереверсивной схеме работы электродвигателя, когда его вал вращается лишь в одном направлении. Запуск производится кнопкой пуск, а остановка произойдет через определенный промежуток времени после нажатия кнопки СТОП, когда вал преодолеет инерцию. Подключение такой схемы может быть выполнено в двух вариантах, с помощью катушек управления на 220 и 380 вольт.

Во всех случаях перед подключением кнопочного поста составляется схема его монтажа. В первую очередь выполняется подключение контактора, при отсутствии напряжения на входном кабеле. Для непосредственного управления напряжение может сниматься с любой фазы, какая будет наиболее удобна для использования. Проводник, соединяемый с кнопкой СТОП, подключается совместно с проводом фазы к соответствующей клемме контактора. Во избежание путаницы, нормально разомкнутые контакты маркируются цифрами 1 и 2, а нормально замкнутые – цифрами 3 и 4.

По завершении монтажа в кнопочном посте устанавливается перемычка, затем подключается провод, соединяющий клемму 1 кнопки ПУСК и вывод катушки управления контактора.

Схема реверса трехфазного двигателя в однофазной сети

Довольно часто трехфазные электродвигатели используются в бытовых условиях и включаются в однофазную сеть. Для таких случаев предусмотрена реверсивная схема подключения электродвигателя в однофазной сети. Принцип действия такой схемы очень простой: для выполнения реверса используются конденсаторы, питание которых переключается между полюсами питающего напряжения. Управление схемой осуществляется кнопкой.

Поскольку питающее напряжение составляет 220 В, соединение обмоток двигателя будет выполнено звездой, а на клеммник подведено три вывода. На кнопке управления между клеммами устанавливается перемычка, после чего к одной из них подключается вывод конденсатора. Второй вывод конденсатора подключается к обмотке электродвигателя, не соединенной с сетью.

Затем переключатель соединяется с двигателем, затем подводится питающее напряжение. Готовую систему нужно включить и проверить работу реверса.

Реверсивная схема подключения электродвигателя

Направление вращения вала электродвигателя иногда требуется изменить. Для этого необходима реверсивная схема подключения. Ее вид зависит от того, какой у вас мотор: постоянного или переменного тока, 220В или 380В. И совсем по-другому устроен реверс трехфазного двигателя, включенного в однофазную сеть.

Переменная сеть: мотор 380 к сети 380

Для реверсивного подключения трехфазного асинхронного электродвигателя возьмем за основу схему его включения без реверса:

Эта схема позволяет вращаться валу только в одну сторону – вперед. Чтобы заставить его повернуться в другую, нужно поменять местами любые две фазы. Но в электрике принято менять только А и В, несмотря на то, что к такому же результату привели бы смены А на С и В на С. Схематично это будет выглядеть так:

Для подключения дополнительно понадобятся:

• Магнитный пускатель (или контактор) – КМ2;
• Трехкнопочная станция, состоящая из двух нормально замкнутых и одного нормально разомкнутого контактов (добавлена кнопка Пуск2).

Важно! В электрике нормально замкнутый контакт – это состояние кнопочного контакта, у которого есть только два несимметричных состояния. Первое положение (нормальное) – рабочее (замкнуто), а второе – пассивное (разомкнуто). Точно так же формулируется понятие нормально разомкнутого контакта. В первом положении кнопка пассивна, а во втором – активна. Понятно, что такая кнопка будет называться «СТОП», в то время как две другие: «ВПЕРЕД» и «НАЗАД».

Схема реверсивного подключения мало отличается от простой. Главное ее отличие состоит в электроблокировке. Она необходима для исключения пуска мотора сразу в двух направлениях, что привело бы к поломке. Конструктивно блокировка – это блок с клеммами магнитных пускателей, которые соединены в управляющей цепи.

Для запуска двигателя:

1. Включите автоматы АВ1 и АВ2;
2. Нажмите кнопку Пуск1 (SB1) для вращения вала по часовой стрелке или Пуск2 (SB2) для вращения в обратную сторону;
3. Двигатель работает.

Если нужно сменить направление, то сначала нужно нажать кнопку «СТОП». Затем включить другую пусковую кнопку. Электрическая блокировка не позволяет активировать ее, если мотор не выключен.

Переменная сеть: электродвигатель 220 к сети 220

Реверс электродвигателя 220В возможен только в том случае, если выводы обмоток лежат вне корпуса. На рисунке ниже – схема однофазного включения, когда пусковая и рабочая намотки расположены внутри и выводов наружу не имеют. Если это ваш вариант, вы не сможете изменить направление вращения вала.

В любом другом случае для реверсирования однофазного конденсаторного АД необходимо поменять направление рабочей обмотки. Для этого вам понадобятся:

Схема однофазного агрегата почти ничем не отличается от той, что представлена для трехфазного асинхронного двигателя. Ранее мы перекидывали фазы: А и В. Сейчас при смене направления вместо фазного провода с одной стороны рабочей обмотки будет подключаться нулевой, а с другой – вместо нулевого фазный. И наоборот.

Переменная сеть: 380В к 220В

Для подключения трехфазного асинхронного двигателя к электросети 220В необходимо использовать один или два конденсатора для компенсации отсутствующей фазы: рабочий и пусковой. Направление вращательного движения зависит от того, с чем соединяется третья обмотка.

Чтобы заставить вал вращаться в другую сторону, обмотку №3 необходимо подключить с помощью конденсатора к тумблеру с двумя позициями. Он должен иметь два контакта, соединенных с обмотками №1 и №2. Ниже показана подробная схема.

Такой мотор будет играть роль однофазного, поскольку подключение происходило с помощью одного фазного провода. Чтобы запустить его, необходимо перевести реверсирующий тумблер в нужное положение («вперед» или «назад), затем перевести тумблер «пуск» в положение «включено». На момент запуска необходимо нажать одноименную кнопку – «пуск». Держать ее нужно не более трех секунд. Этого будет достаточно для разгона.

Постоянный электроток: особенности

Двигатели постоянного тока подключаются труднее моторов, питающихся от переменной сети. Потому что для того чтобы соединить обмотки, нужно точно знать, какой марки ваш агрегат. Только потом можно найти подходящую схему.

Но в любом электромоторе постоянного тока есть якорь и намотка возбуждения. От способа их включения их делят на агрегаты:

• с возбуждением независимым,
• с самостоятельным возбуждением (делится еще на три группы: последовательное, параллельное и смешанное подключение).

Электродвигатели постоянного тока с независимым возбуждением (схематично изображены ниже) применяется на производствах. Их намотка никак не связана с якорем, потому что подключается к другому электрическому источнику.

В станках и вентиляторах применяются моторы однофазного питания с параллельным возбуждением. Тут нет надобности во втором источнике.

В электротранспорте применяются агрегаты с последовательным возбуждением.

Если одна намотка параллельна якорю, а другая последовательна, то такой способ подключения – смешанный. Он встречается редко.

Все способы включения электродвигателей постоянного тока могут реверсироваться:

• Если возбуждение последовательное, то направление тока нужно поменять либо в возбуждающей намотке, либо в якоре;
• В любом другом случае рекомендуется менять обмотку только в якоре. Если менять в намотке, то есть опасность, что она оборвется. Это приведет к резкому возрастанию электродвижущей силы, которая приведет к повреждению изоляции.

Реверсирование двигателя постоянного тока с независимым возбуждением выполняется так же.

Имейте в виду, что в розетке ток переменный. Но это не значит, что он переменный во всех электроприборах, оснащенных электродвигателем и включенных в нее. Ток из переменного фазного может стать постоянным, пройдя через выпрямитель. Фазного питания вообще может не быть, если двигатель запитан от батареи.

Как осуществить реверс электродвигателя постоянного и переменного тока

Реверсивное включение двигателей постоянного тока

Наиболее просто осуществить реверс двигателя постоянного тока, у которого статор с постоянными магнитами. Достаточно изменить полярность питания, чтобы ротор начал вращаться в обратную сторону.

Сложнее осуществить реверсирование мотора с электромагнитным возбуждением (последовательным, параллельным). Если просто поменять полярность питающего напряжения, то направление вращения ротора не изменится. Чтобы изменить направление вращения, достаточно поменять полярность только в обмотке возбуждения или только на щетках ротора.

Для осуществления реверса двигателей большой мощности полярность следует менять на якоре. Разрыв обмотки возбуждения на работающем моторе может привести к неисправности, т. к. возникающая ЭДС имеет повышенное напряжение, которое способно повредить изоляцию обмоток. Что приведет к выходу электродвигателя из строя.

Для осуществления обратного направления вращения ротора применяют мостовые схемы на реле, контакторах или транзисторах. В последнем случае можно и регулировать скорость вращения.

На рисунке представлена схема на транзисторах. В качестве иллюстрации работы транзисторы заменены контактами переключателя. Аналогично выполняются мостовые схемы не на биполярных, а на полевых транзисторах.

КПД такой схемы значительно выше, чем на транзисторах. Управление осуществляется микроконтроллером или простыми логическими схемами, предотвращающими одновременную подачу сигналов.

Изменение направления вращения ротора асинхронного двигателя

Наибольшее распространение в промышленности получили асинхронные двигатели, запитанные от трехфазного напряжения 380 вольт. Для того чтобы осуществить реверс, достаточно поменять две любые фазы.

Получила распространение схема подключения, выполненная на двух магнитных пускателях. Собственно для двигателей постоянного тока она аналогична, но используются двухполюсные контакторы или пускатели. Эту схему так и называют «схема реверсивного пускателя» или «реверсивная схема пуска асинхронного трёхфазного электродвигателя».

При включении пускателя КМ1 кнопкой «Пуск 1», происходит прямая подача напряжения на обмотки и блокируется кнопка «Пуск 2» от случайного включения, посредством размыкания нормально-замкнутых контактов КМ-1. Двигатель вращается в одну сторону.

После отключения пускателя КМ1 кнопкой «Стоп» или полным снятием напряжения, можно включить КМ2 кнопкой «Пуск 2». В результате через контакты линия L2 подается напрямую, а L1 и L3 меняются местами. Кнопка «Пуск 1» заблокирована, так как нормально-замкнутые контакты пускателя КМ2 приводятся в движение и размыкаются. Двигатель начинает вращаться в другую сторону.

Схема применяется повсеместно и по сей день для подключения трехфазного двигателя в трехфазной сети. Простота схемного решения и доступность комплектующих — её весомые преимущества.

Наибольшее распространение находят электронные системы управления. Коммутационные схемы, которых собранные на тиристорах без пускателей. Хотя пускатели могут быть и установлены для дистанционного включения или выключения в этой цепи.

Они сложнее, но и надежнее устройств на контакторах. Для управления используется системы импульсно-фазного управления (СИФУ), системы частотного управления. Это многофункциональные устройства, с их помощью можно не только осуществлять реверс асинхронного электродвигателя, но и регулировать частоту вращения.

В домашних условиях возникает необходимость подключения двигателя 380В на 220 с реверсом. Для этого необходимо произвести переключение обмоток звезда треугольник. Подробнее мы рассматривали различия этих схем в статье размещенной на сайте ранее: https://samelectrik.ru/chto-takoe-zvezda-i-treugolnik-v-elektrodvigatele.html.

Однако, если предполагается подключение трехфазного электродвигателя к однофазной сети, то для этого применяется конденсатор, который подключается по нижеприведенной схеме.

При этом чтобы осуществить реверс, достаточно переключить провод сети с В на клемму А, а конденсатор отсоединить от А и подсоединить к клемме В. Удобно это сделать с помощью 6-контактного тумблера. Это типовое включение асинхронного электродвигателя к сети 220В с конденсатором.

Схема подключения коллекторного двигателя с реверсом

Чтобы осуществить реверс коллекторного двигателя, необходимо знать:

1. Не на каждом коллекторном моторе можно осуществить реверс. Если на корпусе указана стрелка вращения, то его нельзя применять в реверсивных устройствах.
2. Все двигатели, имеющие высокие обороты предназначены для вращения в одну сторону. Например, у электродвигателя, устанавливаемого в болгарках.
3. У двигателя, который имеет небольшие обороты, вращение может осуществляться в разные стороны. Такие моторы смонтированы в электроинструментах, например, электродрелях, шуруповертах, стиральных машинах и т.п.

На рисунке представлена схема универсального коллекторного двигателя, который может работать как от постоянного, так и переменного тока.

Чтобы изменилось вращение ротора, достаточно поменять полярность напряжения на обмотке ротора или статора, как и в двигателях постоянного тока, от которых универсальные машины практически не отличаются.

Если просто изменить полярность подводящего напряжения на коллекторном двигателе, направление вращения ротора не изменится. Это необходимо учитывать при подключении электродвигателя к сети.

Также следует знать, что в моторах большой мощности коммутируют обмотку якоря. При переключении обмоток статора возникает напряжение самоиндукции, которое достигает величин, способных вывести двигатель из строя.

Конструктора-любители в своих поделках применяют различные типы двигателей. Зачастую они используют щеточный электродвигатель от стиральной машинки автомат. Это удобные моторчики, которые можно подключать непосредственно к сети 220 вольт. Они не требуют дополнительных конденсаторов, а регулировку оборотов можно легко производить с помощью стандартного диммера. На клеммную колодку выводятся шесть или семь выводов.

Зависит от типа двигателя:

• Два идут на щетки коллектора.
• От таходатчика на колодку приходит пара проводов.
• Обмотки возбуждения могут иметь два или три провода. Третий служит для изменения скорости вращения.

Чтобы выполнить реверс двигателя от стиральной машины, следует поменять местами выводы обмотки возбуждения. Если имеется третий вывод, то его не используют.

Схема реверса электродвигателя на ардуино

В конструировании моделей или робототехнике часто применяются небольшие щеточные электродвигатели постоянного тока, для управления которыми используется программируемый микроконтроллер ардуино.

Если вращение двигателя предполагается только в одну сторону, и мощность электродвигателя небольшая, а напряжение питания от 3,3 до 5 вольт, то схему можно упростить и запитать непосредственно от ардуино, но так делают редко.

В моделях с дистанционным управлением, где необходимо использовать реверс моторов с напряжением более 5В, применяют ключи, собранные по мостовой схеме. В этом случае схема подключения двигателя с реверсом на ардуино будет выглядеть подобно тому что изображено ниже. Такое включение применяется чаще всего.

В мостовой схеме могут применяться полевые транзисторы или специальное согласующее устройство — драйвер, с помощью которого подключаются мощные моторчики.

В заключение отметим, что собирать схему реверса электродвигателя должен подготовленный специалист. Однако, при самостоятельном подключении необходимо соблюдать условия техники безопасности, выбрать подходящую схему соединения и подобрать необходимые комплектующие, строго следуя инструкции по монтажу. В этом случае у конструктора не возникнет трудностей в подключении и эксплуатации электродвигателя.

Теперь вы знаете, что такое реверс электродвигателя и какие схемы подключения для этого используют. Надеемся, предоставленная информация была для вас полезной и интересной!

{SOURCE}

Оценка статьи:

Загрузка. ..

Adblock
detector

Схема подключения реверса электродвигателя с помощью пускателей

Хотя реверсное включение трехфазных двигателей асинхронного типа применяется довольно часто, тем не менее, вопрос о том, как его реализовать, обыватели до сих пор задают.

Как выяснилось, подавляющее большинство электрических движков асинхронного типа как в быту, так и на производстве, подключаются через магнитные пускатели.

Это связано с тем, что подобная схема включения обладает достаточно неплохой надежностью, кроме того, в их питающие цепи очень легко встраиваются устройства защиты от перегрузки, обрыва фазного провода и перекоса фаз.

Проще говоря, реверсом называется вращение вала двигателя в противоположную сторону.

В этой статье я рассмотрю схему подключения двигателя на реверс при помощи пары магнитных пускателей и пульта на три кнопки.

Вариант схемы, приведенный в этой статье можно считать самым простым.  Более сложные схемы реверсного включения могут содержать в себе несколько вариантов блокировки.

Блокировки эти могут быть как электрические, так и механические. Первые выполняются на кнопках, включающих пускатели, а вторая — на движущихся деталях пускателей.

Реализация реверса происходит с помощью смены фазировки напряжения питания движка.

К примеру, если обозначить клеммы питания двигателя, как 1, 2 и 3 (фазные же провода сети принято обозначать А, В и С), то при подключении А -> 1, B -> 2 и C -> 3 вал двигателя станет вращаться в одну сторону, а если подключить A — > 1, B -> 3 и C -> 2 – то в противоположную.

Выполнятся такая схема, как правило, при помощи пары магнитных пускателей таким образом, что фазировка включения их силовых контактов выполнена так, что их последовательность различается между собой.

То есть, например, когда срабатывает первый пускатель, то двигатель подключается к фазам в последовательности А, В и С, а при срабатывании второго – А, С и В.

Рассмотрим саму схему (рисунок 1). Схема эта выполнена на паре магнитных пускателей КМ1 и КМ2. Когда происходит срабатывание первого (предположим, что это будет КМ1), происходит замыкание его силовых контактов, в результате чего, обмотки двигателя оказываются запитанными в последовательности L1, L2, L3. Когда же срабатывает второй пускатель, то двигатель окажется запитанным через его контакты, но уже в фазировке L3, L2, L1.

Сами магнитные пускатели в этом варианте включены по абсолютно стандартной схеме, с той лишь разницей, что в разрыв цепи питания катушки каждого из пускателей подключен нормально закрытый блок-контакт второго пускателя (КМ2.4, КМ1.4). Сделано это для того, чтобы при нажатии на обе пусковые кнопки не произошло срабатывания обоих пускателей.

Рисунок 1

Кроме того, схема выполнена таким образом, что параллельно с каждой из пусковых кнопок (КП) подключен нормально открытый блок-контакт ее пускателя. Это делается для того, чтобы при нажатии на пусковую кнопку, контактор пускателя вставал на самоблокировку и кнопку можно было отпускать.

Стоповая же кнопка (КС) включена в разрыв цепи перед обеими пусковыми.

Кроме того, в схеме имеется еще один контакт, подключенный в разрыв питающей цепи. Это контакт связан с устройством тепловой защиты пускателя (РТ).

Работает такая защита вот каким образом: при чрезмерных нагрузках или (не дай Бог) перекосе фаз, происходит нагрев биметаллических пластин системы тепловой защиты, в результате чего последние размыкают связанный с ними контакт.

Возврат этого контакта в исходное состояние выполняется с помощью специальной красной кнопки на корпусе устройства тепловой защиты.

Переключение реверса без нажатия на кнопку «стоп» невозможно по той причине, что этого не позволят включенные в цепь блок-контакты противоположных пускателей. Сделано это по той причине, что такое переключение может оказаться опасным для двигателя, не говоря уже о том, что в момент перефазировки может запросто произойти перемыкание фаз.

Для двигателей небольшой мощности возможно выполнение реверса без нажатия на стоповую кнопку. Для этого требуется выполнить регулировку так, чтобы силовая группа контактов одного пускателя размыкалась раньше, чем сработают на замыкание вспомогательные нормально закрытые контакты второго.

Подобная система включения совершенно не является редкостью, а используется весьма широко как в бытовых, так и в производственных целях. Я сам встречаю такое подключение сплошь и рядом для реверсирования двигателей вентиляторов, насосов, различных станков, транспортеров и т.д. в силу специфики моей работы.

В бытовых же целях реверсное включение применяется для подключения двигателей сверлильных машин, электрических мельниц и мясорубок.

Я очень надеюсь, что материал моей статьи помог вам разобраться в принципах реверсного включения электрических движков при помощи пары магнитных пускателей и теперь вопросов на эту тему будет значительно меньше.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Реверс асинхронного двигателя — white-santa.ru

Так вышло, что трех фазные асинхронные электродвигатели, а так же их реверс стали самой распространенной электрической машиной.

В зависимости от механизма, который приводится во вращение этим электродвигателем, может возникнуть необходимость в изменении направления вращения механизмов, а, следовательно, и вала двигателя, в нашем случаи трех фазного асинхронного электродвигателя.

Все наверняка известна вот эта схема:

shema puska ad

Теоретически, для изменения направления вращения вала (реверса) электродвигателя необходимо всего на всего поменять местами две фазы. Стоит отметить, что не имеет значения какие фазы мы будим менять, но на будущее принято менять две крайние фазы, то есть фазу «А» с фазой «В».

Для выполнения таких манипуляций с электродвигателем, выше предоставленной схеме необходимо видоизменить – переделать, доработать. Для этого понадобится еще один магнитный пускатель, или же контактор (зависит от мощности), а также кнопочная станция, состоящая из трех кнопок, или же три кнопочных контакта два нормально разомкнутых (замыкающих), и один нормально разомкнутый.

Эта схема  будит выглядеть следующим образом. Реверс.

revers dvigatela

 Для наглядности каждая фаза выделена своим цветом: желтым фаза «А», зеленым фаза «В» и красным фаза «С», синим цветом выделена цепь управления. Так же линии, окрашенные в черный цвет, не находятся под напряжением.

Как вы уже заметили это схема реверса  существенно не отличается от простой схемы пуска асинхронного двигателя. Все изменения сводятся к магнитному пускателю КМ2, нормально разомкнутому контакту кнопки SB2. Стоит отметить и наличие электрической блокировки, которая выражается блок контактами магнитных пускателей, включенных в цепь управления.

elektriceskaia-blokirovka

Как и элементарная схема пуска асинхронного двигателя, схема этого же двигателя состоит из следующих элементов (устройств):

• Вводной автомат АВ1 – через него подается трехфазное напряжение силовой цепи и цепи управления;
• Два магнитных пускателя КМ1 и КМ2 через силовые контакты которых, подается питание на статор. Их блок контакты включены в цепь управления для выполнения подхвата и электрической блокировки. Катушки этих пускателей также включены в цепь управления. Нужно сказать, что каждый из магнитных пускателей отвечает за определенное вращение ротора . Например, питание подаётся через магнитный пускатель КМ1, то вал электродвигателя будит вращаться по часовой стрелке (вперед), если же питание подаётся через силовые контакты магнитного пускателя КМ2, то вал асинхронного двигателя будит вращаться против часовой стрелки (назад).

В данной схеме используются катушки магнитных пускателей, рассчитанные на линейное напряжение 380В. Если же катушки магнитных пускателей были рассчитаны на фазное напряжение сети 220В, то схема  выглядела следующим образом:

revers dvigatela katuschka 220 volt

• Тепловое реле КК – биметаллические пластины, которого включены последовательно в цепь статора, а блок контакт вцепи управления. Служит для защиты от перегрузки.
• Двухполюсный автомат АВ2 – подает питание в цепь управления. Также совместно с автоматом или без него может устанавливаться ключ бирка.
• Нормально разомкнутые контакты SB1 и SB2 – это кнопки пуск, каждая из которых соответствует направлению вращения вала электродвигателя (вперед и назад).
• Нормально замкнутый контакт SB3 – кнопка стоп.
• Ну и сам трех фазный асинхронный двигатель Д;



Работа схемы

Для того, чтобы привести схему в готовность к пуску, необходимо включить вводной автомат АВ1 и автомат в цепи управления АВ2.

АВ2 zamknut

В таком состоянии схема реверса асинхронного двигателя готова к пуску. При этом напряжение в силовой цепи подается через вводный автоматический выключатель АВ1 на верхние губки магнитных пускателей КМ1 и КМ2, а в цепи управления, через автомат АВ2, через нормально замкнутый контакт кнопки SB3 подаётся напряжение на нормально разомкнутые контакты кнопок SB1 и SB2, а также на нормально разомкнутые блок контакты магнитных пускателей КМ1 и КМ2.

SB1 zamknut

Для запуска  необходимо нажать одну из кнопок пуск SB1 или SB2 (допустим была нажата кнопка SB1).

После замыкания контакта кнопки SB1, напряжение через замкнутый блок контакт блокировки магнитного пускателя КМ2, через катушку магнитного пускателя КМ1, через блок контакт КК, через автоматы АВ2 и АВ1 выйдет на фазу «С». Образуется замкнутая цепь, по которой начнет протекать переменный ток. Проходя через катушку магнитного пускателя КМ1, она образует магнитное поле, которое втянет якорь магнитного пускателя КМ1, при этом его силовые контакты замкнутся, вследствие чего асинхронный электродвигатель получит питание, по его обмоткам начнет протекать ток, и он запустится, ротор будит вращаться. При срабатывании магнитного пускателя, его разомкнутый контакт в цепи управления замкнется, он шунтирует кнопку SB1, то есть ток будит протекать параллельно пусковой кнопки, так что при отпускании пусковой кнопки машина не остановится не остановится. Так же в цепи пусковой кнопки SB2 разомкнется блок контакт магнитного пускателя КМ1, этим исключит возможность срабатывания второго магнитного пускателя КМ2, что вызовет межфазное короткое замыкание. Все перечисленное происходило при нажатии кнопки «Пуск», замыкания контакта SB1.

Чтобы остановить двигатель, необходимо нажать кнопку «Стоп», то есть разомкнуть контакт кнопки SB3.

SB3 razomknut

  Вследствие чего цепь, в которую включены катушки будит разомкнута, электрический ток не будит по ним протекать. Магнитный пускатель разомкнет свои силовые контакты, из-за чего двигатель потеряет питание и остановится. При этом нормально разомкнутый блок контакт КМ1 (подхват) разомкнется, это приведет к тому, что при возврате кнопки SB3 двигатель не запуститься снова. Так же нормально замкнутый блок контакт электрической блокировки КМ1 в цепи катушки магнитного пускателя КМ2 замкнется, обеспечивая возможность включения обратного хода. Схема вернется в состояние готовности очередному пуску двигателя.

Если же мы замкнем контакт SB2, произойдут те же действия что и при замыкании контакта SB1, но с другим магнитным пускателем КМ2, и направление вращения вала асинхронного двигателя будит обратным. Мы видим, что магнитный пускатель КМ2 включен в цепи так, что фазы «А» и «С» поменяны местами, это и гарантирует изменение направления вращения вала. Для остановки необходимо так же разомкнуть контакт кнопки SB3.

Эта схема сложнее схемы обычного пуска асинхронного двигателя, я посоветую для начала разобраться в более легкой, а затем приступать к этой.

Главной особенностью данной схемы управления двигателем является — минимум сложных манипуляций.

Управление вперед-назад

---

---

ЦЕЛИ :

• Обсудите меры предосторожности, которые необходимо соблюдать при реверсивных цепях.
• Объясните, как реверсировать трехфазный двигатель.
• Обсудите методы блокировки.
• Подключить цепь управления двигателем прямого/обратного хода.

Направление вращения любого трехфазного двигателя можно изменить с помощью замена любых двух Т выводов двигателя (рис. 1). Так как двигатель подключен к линия электропередач, независимо от того, в каком направлении она работает, отдельный контактор нужно для каждого направления. Если реверсивные пускатели соответствуют требованиям NEMA стандартов Т отведения 1 и 3 будут заменены (рис. 2). Так как только один двигатель работает, однако для защиты требуется только одно реле перегрузки. мотор. Настоящие реверсивные контроллеры содержат два отдельных контактора и одно реле перегрузки. В некоторых реверсивных пускателях используется один отдельный контактор и пускатель со встроенным реле перегрузки.

Другие используют два отдельных контактора и отдельное реле перегрузки. Вертикаль реверсивный пускатель с реле перегрузки показан на рис. 3, а горизонтальный реверсивный пускатель без реле перегрузки показан на рис. 4.

Рис. 1 Направление вращения любого трехфазного двигателя можно изменить поменяв местами подключение к любым двум тройникам двигателя.

Блокировка

Блокировка предотвращает выполнение некоторых действий до тех пор, пока не будет выполнено какое-либо другое действие. было выполнено. В случае реверсивных пускателей блокировка используется для предотвращения одновременного включения обоих контакторов.

Это может привести к короткому замыканию двух из трех фазных линий. Блокировка заставляет один контактор обесточиваться раньше, чем другой. можно зарядить энергией.

Для обеспечения блокировки можно использовать три метода. Много реверсивные элементы управления используют все три.

Механическая блокировка

Большинство реверсивных контроллеров содержат механические блокировки, а также электрические блокировки. Механическая блокировка осуществляется с помощью контакторов. для управления механическим рычагом, который предотвращает замыкание другого контактора пока человек находится под напряжением. Механические блокировки поставляются производителем и встроены в реверсивные пускатели. На принципиальной схеме механический блокировки показаны пунктирными линиями от каждой катушки, соединяющейся в сплошную линия (ил. 5).

Электрическая блокировка

Доступны два метода электрической блокировки. Один метод выполнен с помощью кнопок двойного действия (рис. 6). Пунктирные линии нарисованы между кнопками указывают на то, что они механически связаны. Обе кнопки будут нажаты одновременно. нормально закрытая часть кнопки ВПЕРЕД соединен последовательно с катушкой R, а нормально замкнутая часть кнопки REVERSE соединена последовательно с катушкой F. Если двигатель должен вращаться в прямом направлении и нажата кнопка REVERSE, нормально закрытая часть толкателя Кнопка разомкнется и отключит катушку F от линии до нормального открытая часть закрывается, чтобы подать питание на катушку R. Нормально закрытый участок любого кнопка оказывает такое же воздействие на цепь, как и нажатие кнопки STOP.

Второй метод электрической блокировки достигается путем подключения нормально замкнутые вспомогательные контакты на одном контакторе последовательно с катушку другого контактора (рис. 7). Предположим, что кнопка ВПЕРЕД кнопка нажата, и катушка F активируется. Это приводит к изменению всех F-контактов. должность.

Три F-контакта нагрузки замыкаются и подключают двигатель к сети. нормально разомкнутый вспомогательный контакт F замыкается для поддержания цепи, когда Кнопка ВПЕРЕД отпускается, и нормально замкнутый вспомогательный контакт F включенный последовательно с катушкой R размыкается (рис. 8).

Если требуется противоположное направление вращения, кнопка СТОП должна быть нажата в первую очередь. Если сначала нажать кнопку REVERSE, теперь разомкнутый вспомогательный контакт F, соединенный последовательно с катушкой R, будет предотвратить создание полной цепи.

Однако после нажатия кнопки STOP F-катушка обесточивается, и все F-контакты возвращаются в нормальное положение. Кнопка РЕВЕРС теперь можно нажать, чтобы включить катушку R (рис. 9).). Когда катушка R возбуждается, все контакты R меняют положение. Три контакта нагрузки R замыкаются и соединяются двигатель к линии. Обратите внимание, однако, что два Т-провода двигателя подключены к разным линиям. Нормально замкнутый вспомогательный контакт R размыкается. чтобы предотвратить возможность подачи питания на катушку F до тех пор, пока катушка R не будет обесточена.

Рис. 2 Магнитные реверсивные пускатели обычно заменяют тройники 1 и 3 на реверс мотора.

Разработка электрической схемы

Та же базовая процедура используется для разработки электрической схемы из схематично, как описано в предыдущих разделах. Компоненты, необходимые для построения этой схемы показаны на рис. 10. В этом примере примем два контактора и отдельное трехфазное реле перегрузки. использовал.

Первым шагом является размещение номеров проводов на принципиальной схеме. Предлагаемый последовательность нумерации показана на рис. 11. Следующим шагом является размещение провода номера рядом с соответствующими компонентами электрической схемы (рис. 12).

Реверсивные однофазные двухфазные двигатели

Чтобы изменить направление вращения однофазного двигателя с расщепленной фазой, либо выводы пусковой обмотки, либо выводы рабочей обмотки, но не оба, взаимно изменены. Принципиальная схема управления вперед-назад для однофазный двигатель с расщепленной фазой показан на рис. 13. Обратите внимание, что сечение такое же, как и для реверсирования трехфазных двигателей. В этом Например, вывод рабочей обмотки Т1 всегда будет подключен к L1, а Т4 будет всегда быть подключенным к L2.

Однако выводы пусковой обмотки будут заменены.

Когда на контактор прямого хода подается питание, вывод пусковой обмотки Т5 будет подключен к L1, а T8 будет подключен к L2. Когда обратный контактор находится под напряжением, вывод пусковой обмотки Т5 будет подключен к L2, а Т8 быть подключен к L1.

Рис. 3 Вертикальный реверсивный пускатель с реле перегрузки.

Рис. 4 Горизонтальный реверсивный пускатель.

Рис. 5 Механические блокировки обозначены пунктирными линиями, продолжающимися с каждой катушки.

Рис. 6 Блокировка с помощью кнопок двойного действия.

Рис. 7 Электрическая блокировка также осуществляется при нормально закрытом вспомогательные контакты.

Рис. 8 Двигатель работает в прямом направлении.

Рис. 9 Двигатель работает в обратном направлении.

Ill. 10 Компоненты, необходимые для создания реверсивного управления.

Рис. 11 Размещение номеров на схеме.

Рис. 12 Компоненты, необходимые для создания схемы реверсивного управления.

Рис. 13 Реверсирование однофазного двигателя с расщепленной фазой.

ВИКТОРИНА :

1. Как изменить направление вращения трехфазного двигателя?

2. Что такое блокировка?

3. Ссылаясь на схему, показанную на рис. 7, как будет работать схема если бы нормально замкнутый контакт R, соединенный последовательно с катушкой F, был подключен нормально открытый?

4. Какая опасность была бы, если бы она была, если бы цепь была подключена, как указано в вопросе 3?

5. Как будет работать схема, если нормально замкнутые вспомогательные контакты были соединены так, что контакт F был соединен последовательно с катушкой F, а контакт R последовательно с катушкой R, рис. 7?

6. Предположим, что схема, показанная на рис. 7, должна быть подключена, как показано на рис. на рис. 14. Чем будет отличаться работа схемы, если вообще?

Рис. 14 Положение удерживающих контактов изменено с на рис. 7.

Управление двигателем вперед и назад с помощью концевых выключателей

Эта статья посвящена управлению двигателем в прямом и обратном направлении с помощью концевых выключателей и кнопок.

Как правило, это соединение в основном используется в конвейерных системах в промышленности. Всякий раз, когда нажимается кнопка пуска, двигатель начинает вращаться либо вперед, либо назад, в зависимости от входа, после получения сигнала от концевых выключателей двигатель останавливается.

Основным уведомляющим пунктом в этом соединении является система блокировки, т. е. когда двигатель вращается в прямом направлении, вы не можете заставить двигатель вращаться в обратном направлении, если не остановите двигатель перед изменением его направления, и наоборот.

Компоненты

Ниже показаны необходимые компоненты для цепей прямого и обратного хода двигателя.

1. Миниатюрный автоматический выключатель (MCB)
2. Контактор
3. Концевые выключатели
4. Кнопки
5. Кнопка «Пуск»
6. Кнопка «Стоп»
7. Мультиметр
8. Токоизмерительные клещи

Схемы цепей

Это управление прямым и обратным ходом имеет две цепи.

Это:

• Цепь питания
• Цепь управления

Цепь питания

Основными компонентами, используемыми в силовой цепи, являются 3-полюсный автоматический выключатель и два контактора для прямого и обратного управления двигателем.

MCB защищает двигатель от перегрузок и неравномерных колебаний. Контакторы используются для замыкания и размыкания контакта с нагрузкой (двигателем).

В этой связи важно отметить, что любая из двух фаз была перепутана для противоположных направлений вращения двигателя.

Цепь управления

 Двигатель в цепи питания управляется компонентами в цепи управления.

Основными компонентами цепи управления были кнопки пуска и останова, катушки контактора и концевые выключатели.

Концевые выключатели использовались для определения конечного положения, а катушки контактора использовались для включения контактора в силовой цепи.

Управление двигателем вперед и назад

Трехфазное питание 440 В подается на силовую цепь для управления двигателем. Данный источник питания проходит через 3-полюсный автоматический выключатель.

MCB, электромеханическое устройство с ручным управлением для подачи питания на контактор и нагрузку.

Для схемы управления подано напряжение 240 В для управления нагрузкой через Контактор. Затем нажимается кнопка Forward Start.

Питание управления подается на размыкающие (нормально замкнутые) контакты концевого выключателя 1 и контактора реверса, что приводит в действие контактор прямого хода.

При подаче питания на катушку контактора прямого хода в цепи управления срабатывает контактор прямого хода в силовой цепи, что заставляет двигатель вращаться в прямом (по часовой стрелке) направлении.

Как только концевой выключатель 1 получает сигнал, его состояние изменяется с NC (нормально замкнутый) на NO (нормально разомкнутый), что обесточит катушку контактора прямого хода.

Катушка контактора прямого хода в цепи управления была обесточена в цепи управления, поэтому контактор прямого хода был деактивирован.

Итак, питание двигателя было отключено. Теперь двигатель перестал вращаться.

Поскольку прямое и обратное управление использовалось в основном на конвейерах, после достижения предела его следует реверсировать.

Таким образом, для реверсивного управления нажимается кнопка реверсивного пуска, чтобы включить реверсивный контактор.

Здесь на катушку контактора реверса подается напряжение в цепи управления, что приводит к срабатыванию контактора реверса в силовой цепи.

Контактором реверса питание подано на двигатель, теперь двигатель начинает вращаться в обратном (против часовой) направлении

В этом реверсивном управлении также после получения сигнала от концевого выключателя 2 контактор реверса обесточивается.

Итак, обесточивание катушки контактора реверса в цепи управления приводит к отключению контактора реверса в силовой цепи.

Итак, питание двигателя было остановлено, и двигатель перестал вращаться.

Итак, процесс продолжается. После достижения предела нажимается Пуск вперед, и двигатель начинает вращаться в прямом направлении. Этот цикл продолжается до тех пор, пока не будет нажата кнопка остановки.

Напряжение и ток измеряются с помощью мультиметра и клещей соответственно. Напряжение и ток будут одинаковыми как в прямом, так и в обратном направлении.

Для измерения напряжения два щупа мультиметра помещались на любую из двух линий цепи. Это может быть L1, L2 или L2, L3 или L1, L3.

Значение напряжения измеряется и отображается на дисплее. Это трехфазное питание, поэтому полученное значение напряжения составляет ~ 440 В.

Ток измеряется с помощью клещей. Токоизмерительные клещи также известны как трансформаторы с разъемным сердечником, железный сердечник трансформатора шарнирно закреплен, как и в случае плоскогубцев.

С трансформатором тока с разъемным сердечником и присоединенным амперметром можно измерять переменный ток, не разрывая цепь.

Для измерения тока плоскогубцы счетчика помещаются в любой из проводников. L1 или L2 или L3. Измеренное значение отображается на дисплее.

Применение

1. Для перемещения материалов на конвейере
2. Автоматическое открытие и закрытие ворот
3. Подъем материалов в системе управления подъемным механизмом

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по КИПиА, электрике, ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать далее:

К. Мугунтан

Тренажер по мехатронике | + должности

Инженер-мехатроник с опытом работы в области промышленной автоматизации, пневматики, программирования ПЛК, электромонтажа и проектирования. Хорошо разбирается в микроконтроллерах, микропроцессорах и встроенных системах. Реализованные проекты в области Интернета вещей, робототехники и автоматизации.

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Цепи управления двигателем | Ladder Logic

Блокировочные контакты, установленные в цепи управления двигателем предыдущей секции, работают нормально, но двигатель будет работать только до тех пор, пока удерживается нажатой каждая кнопка.

Если бы мы хотели, чтобы двигатель работал даже после того, как оператор убрал руку с переключателя(ей) управления, мы могли бы изменить схему несколькими способами: мы могли бы заменить кнопочные выключатели на тумблеры, или мы могли бы добавить еще немного релейной логики, чтобы «зафиксировать» схему управления одним мгновенным срабатыванием любого переключателя.

Давайте посмотрим, как реализуется второй подход, поскольку он широко используется в промышленности:





параллельно этому выключателю.

Когда кнопка отпущена, замкнутый вспомогательный контакт M ₁ будет подавать ток на катушку M ₁ , таким образом фиксируя цепь «Вперед» во включенном состоянии.

То же самое происходит при нажатии кнопки «Реверс». Эти параллельные вспомогательные контакты иногда называют пломбируемыми контактами , причем слово «пломба» означает по существу то же самое, что и слово «защелка» .

Однако возникает новая проблема: как остановить двигатель! Поскольку схема существует прямо сейчас, двигатель будет вращаться вперед или назад после нажатия соответствующего кнопочного переключателя и будет продолжать работать до тех пор, пока есть питание.

Чтобы остановить любую цепь (вперед или назад), нам требуются некоторые средства, чтобы оператор отключил питание контакторов двигателя. Мы назовем этот новый переключатель Стоп :





. прямой или обратной цепи, обесточивая контактор, находящийся под напряжением, и возвращая пломбируемый контакт в его нормальное (разомкнутое) состояние.

Выключатель «Стоп», имеющий нормально замкнутые контакты, при отпускании подает питание на прямую или обратную цепи.

Пока все хорошо. Давайте рассмотрим еще один практический аспект нашей схемы управления двигателем, прежде чем мы перестанем ее добавлять.

Если бы наш гипотетический двигатель вращал механическую нагрузку с большим импульсом, например, большой воздушный вентилятор, двигатель мог бы продолжать работать выбегом в течение значительного времени после нажатия кнопки останова.

Это может быть проблематично, если оператор попытается изменить направление вращения двигателя, не дожидаясь, пока вентилятор остановится.

Если вентилятор все еще вращался вперед и была нажата кнопка «Реверс», двигатель с трудом преодолевал инерцию большого вентилятора, пытаясь начать вращаться в обратном направлении, потребляя чрезмерный ток и потенциально сокращая срок службы двигателя. , приводные механизмы и вентилятор.

Что нам хотелось бы иметь, так это какую-то функцию задержки времени в этой системе управления двигателем, чтобы предотвратить такой преждевременный запуск.

Начнем с добавления пары катушек реле с выдержкой времени, по одной параллельно каждой катушке контактора двигателя.

Если мы используем контакты, которые задерживают возвращение в нормальное состояние, эти реле предоставят нам «память» о том, в каком направлении двигатель в последний раз вращался.

Мы хотим, чтобы каждый контакт с временной задержкой размыкал ветвь пускового переключателя противоположной цепи вращения на несколько секунд, пока вентилятор останавливается выбегом.





Если двигатель работал в прямом направлении, оба M ₁ и TD ₁ будут под напряжением.

В этом случае нормально-замкнутый контакт TD ₁ между проводами 8 и 5 немедленно размыкается в момент подачи питания на TD ₁ .

При нажатии кнопки останова контакт TD ₁ ожидает определенное время, прежде чем вернуться в нормально замкнутое состояние, тем самым удерживая цепь кнопки реверса разомкнутой на время, поэтому M ₂ не может быть запитан .

Когда TD ₁ истечет, контакт замкнется, и цепь позволит M ₂ активируется при нажатии кнопки реверса.

Аналогичным образом, TD ₂ предотвратит подачу питания на кнопку «Вперед» M ₁ до тех пор, пока не пройдет заданное время задержки после того, как M ₂ (и TD ₂ ) не будут обесточены.

Внимательный наблюдатель заметит, что функции временной блокировки TD ₁ и TD ₂ делают блокирующие контакты M ₁ и M ₂ излишними. Можем избавиться от вспомогательных контактов М ₁ и M ₂ для блокировок и просто используйте контакты TD ₁ и TD ₂ , так как они немедленно размыкаются, когда соответствующие катушки реле находятся под напряжением, таким образом «блокируя» один контактор, если другой находится под напряжением .

Каждое реле задержки времени выполняет двойную функцию: предотвращает подачу питания на другой контактор во время работы двигателя и предотвращает подачу питания на тот же контактор в течение заданного времени после отключения двигателя.

Преимущество полученной схемы в том, что она проще, чем в предыдущем примере:





ОБЗОР:

• Катушки контактора двигателя (или «пускателя») обычно обозначаются буквой «М» на схемах лестничной логики.
• Непрерывная работа двигателя с мгновенным «пусковым» выключателем возможна, если нормально разомкнутый «пломбируемый» контакт контактора подключен параллельно пусковому выключателю, так что после включения контактора он сохраняет питание для себя и сам «зацепился».
• Реле задержки времени обычно используются в цепях управления большими двигателями для предотвращения запуска двигателя (или реверса) до тех пор, пока не пройдет определенное время с момента события.



СВЯЗАННЫЕ РАБОЧИЕ ТАБЛИЦЫ:

• Рабочий лист цепей управления двигателем переменного тока
• Рабочий лист цепей управления двигателем постоянного тока
• Рабочий лист логики электромеханического реле
• Электромеханические реле с выдержкой времени Рабочий лист

Реверсивный однофазный двигатель (2 метода)

12. 12.2021 Инженер ИНСТРУМЕНТ 0

Узнайте о принципе действия реверсивного однофазного двигателя . Во-первых, мы поговорим о структуре и принципе работы однофазного двигателя.

Содержание

1. Структура и принцип работы

+ Структура: Статор однофазного двигателя имеет только одну обмотку, ротор обычно представляет собой короткозамкнутый ротор. Когда двигатель работает, обмотка статора будет подключена к однофазной сети переменного тока.

+ Принцип работы: Когда переменный ток течет в обмотку статора, он не создает вращающегося магнитного поля. Из-за изменения тока меняются направление и величина магнитного поля, но направление магнитного поля фиксировано в пространстве. Это магнитное поле называется импульсным магнитным полем.

=> Итак, нам нужен способ запуска однофазного двигателя.

+ Преимущества и недостатки однофазного двигателя

Преимущество однофазного электродвигателя в том, что он проще и дешевле, чем трехфазный двигатель. Поэтому он используется в таких устройствах, как вентиляторы, стиральные машины, водяные насосы и много используется в автоматических системах.

Недостатками однофазных двигателей являются низкий cosφ, большие потери в роторе, малый крутящий момент и плохая перегрузочная способность.

2. Пуск однофазного двигателя

Когда мы подаем питание на однофазный асинхронный двигатель, двигатель не может вращаться сам по себе. Мы можем использовать силу, чтобы заставить двигатель вращаться в определенном направлении. После этого ротор будет продолжать вращаться в этом направлении.

Обычно используемый метод самозапуска однофазных двигателей заключается в использовании вспомогательной обмотки или короткого замыкания на магнитном полюсе.

+ С использованием вспомогательной обмотки

Для двигателей, использующих вспомогательные обмотки, помимо основной обмотки имеются также вспомогательные обмотки, также известные как пусковые обмотки. Вспомогательные обмотки могут быть выполнены рассчитанными на длительную работу с однофазными двигателями или только при пуске. Катушка, работающая только при пуске, будет отсоединена от двигателя после завершения пуска двигателя.

Пуск однофазного двигателя с вспомогательной обмоткой

Вспомогательная обмотка будет помещена в паз статора для создания потока. Этот поток будет отклоняться на угол 90 градусов в пространстве от потока, создаваемого основной катушкой.

А между током в основной катушке и током во вспомогательной катушке должно быть несовпадение по фазе на 90 градусов. Для этого подключим вспомогательную катушку к конденсатору С.

Ток во вспомогательной обмотке и основной обмотке будет генерировать вращающееся магнитное поле, тем самым создавая крутящий момент для запуска двигателя переменного тока. Тип двигателя с добавлением конденсатора будет иметь хорошие пусковые характеристики.

+ У двигателя короткое замыкание на магнитном полюсе

В этом двигателе люди разделят магнитный полюс и добавят короткое замыкание. Петля короткого замыкания действует как вспомогательная обмотка.

Когда двигатель находится под напряжением, магнитные поля основной и вспомогательной обмоток создают вращающееся магнитное поле. Таким образом, двигатель создает крутящий момент для запуска двигателя.

Этот тип двигателя используется в автоматической трансмиссии, чаще всего это небольшой настольный вентилятор. Потому что двигатель подходит только для небольшой мощности 0,5 — 30 Вт.

3. Реверс однофазного двигателя

Для реверсирования вращения однофазного двигателя необходимо изменить направление вращающегося магнитного поля, создаваемого основной обмоткой и обмоткой стартера. Существует два типа однофазных двигателей: 4-проводные и 3-проводные. Для каждого типа двигателя у нас будет свой способ изменения направления:

+ Реверсивный 4-проводной двигатель

Этот тип двигателя будет иметь две отдельные обмотки, каждая с двумя выходными проводами. Мы можем определить основную и вспомогательную обмотки, измерив сопротивление каждой обмотки. Катушка с большим сопротивлением является вспомогательной (пусковой) катушкой, катушка с меньшим сопротивлением — основной (рабочей).

Чтобы реверсировать этот двигатель, мы реверсируем одну из двух обмоток, работающих или запускаемых. На рисунке ниже показано, как реверсировать 4-проводной двигатель путем реверсирования основной катушки.

Реверсирование 4-проводного однофазного двигателя

+ Реверсирующий 3-проводной двигатель

3-проводные двигатели все еще имеют две обмотки, но внутри двигателя, стартер и бегущие кулисы, в общих проводах. . Таким образом, 3 выходных провода будут проводом стартера, общим проводом и рабочим проводом.

Мы меняем направление вращения двигателя, меняя подключение конденсатора. В частности, на рисунке ниже показано, что при вращении вперед конденсатор включен последовательно с катушкой 2. Когда двигатель работает в обратном направлении, конденсатор включен последовательно с катушкой 1.

См. видео о реверсивных однофазных асинхронных двигателях – Matthias Wandel

>>> См. также:

Что такое контактор? Лучшая статья о контакторе

Принцип работы пускателя звезда-треугольник (4 цепи)

Схема трехфазного выпрямителя с использованием диодов и тринистора (8 схем)

Схема подключения контактора пуск стоп (3 цепи)

Токарные станки South Bend | Мгновенный реверсивный двигатель | Практик-механик

Деннис Терк

Нержавеющая сталь

• 26 июня 2009 г.

• #1

Привет всем

Я только что получил очень хороший двигатель Westinghouse SB на 110 вольт 1/2 л.с. Это двигатель, который мгновенно реверсирует, как трехфазный двигатель. Двигатель оснащен внутренним реле и имеет двойной набор контактов на выключателе стартера.

Мой вопрос: есть ли у кого-нибудь схема подключения этого двигателя к переключателю реверсивного барабана. На табличке двигателя и на нижней стороне крышки распределительной коробки нет инструкций. Просто я хотел бы проконсультироваться с вами, ребята, поскольку у меня не было опыта работы с одним из них, хотя я привык к нему в течение длительного времени.

Турок



ДелИнструмент

Алюминий

• 26 июня 2009 г.

• #2

Схема подключения SB

Деннис,
С сайта Стива Уэллса: SB Wiring.

Кажется, внутри моего контроллера есть схема.

Если хочешь, могу потом сфотографировать и прислать тебе?

Дел



Деннис Терк

Нержавеющая сталь

• 26 июня 2009 г.

• #3

Спасибо, ребята. Джим Б. дал мне копию оригинальных диаграмм SB на сайте Стива Уэллса. Сайт Стива — отличный ресурс, не знаю, почему я не заглянул туда сначала.

Всем спасибо.

Турок



Чак38

Алюминий

• 29 июня 2009 г.

• #4

Двигатель заднего хода

Иногда, когда я нажимаю переключатель на задний ход, он продолжает движение вперед.

Проблема в двигателе, переключателе или проводке?

Спасибо.



Фитч Уильямс

Алюминий

• 29 июня 2009 г.

• #5

Чак38 сказал:

Иногда, когда я переключаю переключатель на задний ход, он продолжает движение вперед.

Проблема в двигателе, переключателе или проводке?

Спасибо.

Нажмите, чтобы развернуть…

Ни один. Это «нормально», если у вас обычный однофазный двигатель.

«Обычный» однофазный пусковой двигатель с конденсатором, подключенный к реверсивному выключателю, продолжит движение в том же направлении, если вы повернете переключатель в обратное положение до того, как он замедлится настолько, что пусковые контакты замкнутся. В этом случае, если вы «мгновенно» перевернете его в другом направлении, он продолжит двигаться в том же направлении. Если вы отключите его, подождите, пока вы не услышите щелчок замыкания пусковых контактов, а затем переверните его, чтобы перевернуть, он сразу же перевернется.

Лучше всего использовать 3-фазный двигатель на токарном станке с носиком шпинделя серии D1-* или любым другим носиком шпинделя без резьбы. Трехфазный двигатель, подключенный к реверсивному выключателю, каждый раз мгновенно реверсирует.

Тема была начата плакатом, у которого есть специальный однофазный двигатель, предназначенный для мгновенного реверса. Они довольно редки, но доступны. Вероятно, он довольно ловко открутит патрон и уронит его прямо на пути, ПРЕРЫВАТЕЛЬ!

Фитч



к3вил

Нержавеющая сталь

• 29 июня 2009 г.

• #6

завинчивающийся нос

Я уверен, что оле Деннис знает все об этом явлении. Его больше интересует возможность коллекционирования, чем удобство использования. Я просто не могу вспомнить, как эта штука работает. Недавно я читал об этом. У них был способ сделать быстрый реверс на однофазном двигателе. Может быть, это был тормоз постоянного тока. Ужасно терять разум.



Пайчк

Алюминий

• 29 июня 2009 г.

• #7

Последнее редактирование: 30 июня 2009 г.

Гац

Чугун

• 30 июня 2009 г.

• #8

Paychk

Можно ли как-то увеличить эти jpg?

Я хотел бы вставить их в Word.doc для использования в будущем, но они такие маленькие, что не очень хорошо увеличиваются

спасибо



Майк К.

Алмаз

• 30 июня 2009 г.

• #9

Museum 10L имел оригинальный однофазный двигатель мгновенного реверса. Мои нынешние 10 литров трехфазные. Ни один из них никогда не выплевывал патрон на вилку заднего хода. Никогда не делал это на 1200 об/мин по здравому смыслу, но никогда не было с этим проблем. Он действительно издавал захватывающие звуки, когда вы включали его, когда это реле захлопывалось.



Пайчк

Алюминий

• 30 июня 2009 г.

• #10

Гац сказал:

Paychk

Есть ли способ увеличить эти jpg?

Я хотел бы вставить их в Word.doc для использования в будущем, но они такие маленькие, что не очень хорошо увеличиваются

спасибо

Нажмите, чтобы развернуть…

Если щелкнуть правой кнопкой мыши по изображению и выбрать «сохранить как». Тогда он должен быть большого читаемого размера.



Последнее редактирование: 1 июля 2009 г.

Как подключить пускатель двигателя

Пускатель двигателя представляет собой комбинацию устройств, используемых для пуска, работы и остановки асинхронного двигателя переменного тока на основе команд оператора или контроллера. В Северной Америке асинхронный двигатель обычно работает при 230 В или 460 В, 3 фазы, 60 Гц и имеет управляющее напряжение 115 В переменного тока или 24 В постоянного тока. Несколько других комбинаций возможны в Северной Америке и других странах, и их легко получить из методов, показанных в этом документе.

Пускатель двигателя должен иметь как минимум два компонента для работы: контактор для открытия или закрытия потока энергии к двигателю и реле перегрузки для защиты двигателя от тепловой перегрузки. Могут потребоваться другие устройства для отключения и защиты от короткого замыкания, как правило, автоматический выключатель или предохранители. Защита от короткого замыкания не будет показана в следующих примерах.

Контактор

Контактор представляет собой 3-полюсный электромеханический переключатель, контакты которого замыкаются при подаче напряжения на его катушку. Когда на катушку подается напряжение, контакты замыкаются и остаются замкнутыми до тех пор, пока катушка не будет обесточена. Контактор специально разработан для управления двигателем, но может использоваться и для других целей, например, для резистивных и осветительных нагрузок. Поскольку двигатель является индуктивной нагрузкой, при определении размера контактора разработчик должен учитывать как номинальную мощность, так и номинальный ток. Это необходимо для того, чтобы контактор правильно переключал нагрузку.

Реле перегрузки

Реле перегрузки представляет собой устройство с тремя датчиками тока, которое защищает двигатель от перегрузки по току. Каждая фаза, идущая от контактора к двигателю, проходит через эти датчики тока. Реле перегрузки имеет выбираемую настройку тока в зависимости от номинального тока полной нагрузки двигателя. Если ток перегрузки превышает уставку реле в течение достаточного времени, группа контактов размыкается для защиты двигателя от повреждения.

В этой статье показано, как подключать различные двигатели с помощью контакторов серии Fuji, продаваемых AutomationDirect. Контакторы других марок могут быть подключены так же или аналогично. Обратитесь к схемам подключения производителя контакторов других марок.

Существует четыре основных комбинации проводки:
a)  Двигатели полного напряжения без реверса 3-фазные.
b) Реверсивные трехфазные двигатели полного напряжения
c) Однофазные двигатели
d) Трехфазные двигатели с разомкнутым переходом «звезда-треугольник»

Вы должны предоставить разъединитель, провод соответствующего сечения, кожухи, клеммные колодки и любые другие устройства, необходимые для замыкания вашей цепи.

ВНИМАНИЕ! Следуйте инструкциям, прилагаемым к каждому конкретному устройству.
Невыполнение этого требования может привести к поражению электрическим током или повреждению.

---

Будут использоваться следующие компоненты:

---

Полновольтные нереверсивные трехфазные двигатели

На следующей диаграмме показано управление 3-фазным нереверсивным двигателем с управляющим напряжением 24 В пост. тока и ручным управлением. Мы будем использовать контактор, блок вспомогательных контактов, реле перегрузки, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем. Цепями пуска и останова также можно управлять с помощью входов и выходов ПЛК.

---

Реверсивные трехфазные двигатели полного напряжения

Эта схема предназначена для управления трехфазным реверсивным двигателем с управляющим напряжением 24 В постоянного тока. В нем используются два контактора, два вспомогательных контактных блока, реле перегрузки, механическая блокировка, две нормально разомкнутые кнопки пуска, нормально замкнутая кнопка останова и источник питания с предохранителем. Схемы прямого, обратного хода и останова также могут управляться с помощью ПЛК.  Обратите внимание, что могут быть доступны комплекты реверсирования как для контакторов со стороны нагрузки, так и для линии, что может упростить процесс подключения реверсивного контактора.
