Лабораторный блок питания — зарядное устройство

Лабораторный блок питания — зарядное устройство

Итак .

В связи с тем что машина стоит в гараже на ремонте а аккамулятор соответственно дома — его надо подзаряжать чтоб он гад таки не разрядился совсем . И тут как раз у меня давно носилась идея сделать универсальный источник питания с независимой регулировкой ограничения тока и напряжения а еще чтоб им аккамуляторы заряжать можно было (ну чтоб еще гвозди забивал и скважины бурил цели не ставилось):) Таким образом все это меня достало и я стал думать (страдать всякой фигней) . Запрягал я долго — зато как то решился и за пару дней экспериментов собрал схемку . Потом еще месяц пинал воздух прежде чем собрал все напайки со стола и оформил все это в более менее нерассыпающемся виде . Вот получился такой девайс . Основные его характеристики — выходное нарпяжения от 0 до 18 вольт . Ток от 0 до 5 ампер — но кратковременнно можно подмахнуть и до 7-8 ампер-только вот транзюк 2т818 а также силовой транс в греться начинает сильно .

Вообще схема для «злостных» экспериментаторов — ибо взяв за основу можно наплодить кучу вариантов каждому на свой вкус . И ессно от такого девайса можно аккамуляторы заряжать самые разные а не только автомобильные . Выставляем номинальный ток заряда и номинальное напряжение и можно идти на «лыбную ровлю» или дрыхнуть . Уж точно не перезарядиться ибо источник держит напругу с точностью 0.1 вольт .

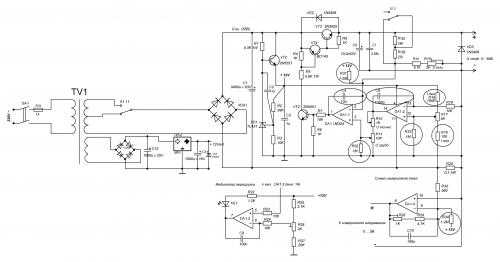

Схема. Открой в новом окне для увеличения .

Итак по схеме — использована идея врубить транзистор по схеме генератора тока который постоянно открыт и схема управления его только прикрывает . Вдобавок получаеться стабилизатор с малым падением напряжения на регулирующем тразисторе — 0.1 вольт вместо 2-3 и более когда используеться схемка типа «эммитерный повторитель» . Это позволяет немного уменьшить емкость фильтрующего кондера — или поднять выходной амераж при том же напряжении .

Так же используеться четырехпроводная схема включения нагрузки — что позволяет вообще говоря стабилизировать напругу непосредственно на месте подключения к нагрузке и исключает ошибку за счет падения напруги на проводах (вообще при таком ампераже и длинных проводах может упасть до 1-2 вольт!) . К клеммам +I и -I подключены медные провода с диаметром жилы 2мм и длиной около 1 метра с мощными автомобильными «крокодилами» на концах . К клеммам +U и -U можно приконтачить куда более тонкие проводники ибо ток по ним идет мизерный но припаивать их нужно со стороны крокодилов — как можно ближе к месту контакта с нагрузкой то бишь прямо на концах вот примерно так .

Запайка крокодилов .

При эксплуатации такой схемы подключения вообще говоря следует помнить что обрыв в цепи проводников +U или -U приводит резкому прыжку напруги на нагрузке до максимума — автомобильному аккамулятору может и ничего не будет а вот какойнить прибор сгорит нафиг 🙂 Так что или держи надежный контакт или если вероятность что эти провода могут оборваться — можно между клеммами +I и +U а также -I и -U врубить по килоомному резистору . В обще типа отступление было — ползем дальше … Под рукой валялся счетвертенный ОУ LM324 его и заюзал в схеме .Op1 — включен инструментальным усилителем — выделяет напряжение на нагрузке исключая падение на проводах и шунтах амперметра и R4. Op4 — схемка ограничения и стабилизации напряжения .Op3- схема ограничения и стабилизации тока .Кондер С11 служит для борьбы с самовозбудом — емкость его вообще говоря подбирается может быть и больше а может и меньше — в случае самовозбуда в схеме стабилизации напряжения — кондер надо также включить и в Op4 . На резисторе R4 собран шунт тока падение напряжения на нем пропорционально току в нагрузке — и мощность у него должна быть не менее 5 вт . В связи с тем что эта конструкция делалась в частности для заряда аккумуляторов на Op2 собрана схема индикации «окончания заряда» — при падения тока ниже определенного значения компаратор Op2 переключаеться и вместо красного загораеться зеленый светодиод (вообще тип не указан ибо ставил их из радиолюбительского мусора — ну похожи по габаритам на ал307).
Вообщето он также может загореться при обрыве в цепи нагрузки — так что наличие ГМ (головного мозга) весьма желательно чтоб отличить одно от другого (а вообще и для многих других случаев в жистни). На стабилитроне собран источник опорного напряжения — которое собсно используеться для стабилизации напруги и тока . Резисторами R23 и R24 устанавливают напряжение и ток соответсвенно . Переключателем S3 «растягивают» шкалу вольтметра и она вместо нуля начинаеться примерно вольт с 8-9 (определяеться стабитроном D1) . В качестве вольтметра используеться «подвернувшийся под руку» случайный миллиампреметр с большой шкалой (по моему М265).Поставить можно в приципе любой но так как нифига о нем не известно то калибруют шкалу и подбирают резисторы R5 , R6 , R7 чисто опытным путем . Амперметр же использован готовый с пределом 10А . О трансах в качестве Tr1 используеться транс от какого то раздолбанного зарядного устройства найденного на дороге — можно использовать и любой другой который подвернеться под руку нужно только убедиться что мощу держит — то бишь при нагрузке 7-8 ампер напруга по переменке ниже 18 вольт не падает и при этом сам транс не перегревается .
Tr2 — это тоже какой то мелкий транс из радиолюбительского мусора — мощность у него небольшая так что кроме того чтоб выходное напряжение укладывалость в 10-15 вольт ничего то и не надо (вот к сожалению у китайских адаптеров нифига не укладываеться). Регулирующий транзистор Т1 2Т818В садиться на ребристый радиатор размером примерно с полкирпича . Мощные диоды Д245В в мосту тоже садяться на радиаторы — аллюминиевые пластины толщиной 4мм и примерно 5×10 см размером и наконец T2 тоже нужен хоть мелкий но радиатор — тоже примостил на люминиевую пластину 4×4 см .И о монтаже — вообще тут следует придерживаться общих правил . Все сильноточные цепи вести толстым проводом (опять же диаметр жилы не меньше 2 мм) . И землю соединять в одной точке — в данном случае это выход диодных мостов . От этой точки ко всем частям схемы должны идти ОТДЕЛЬНЫЕ проводники .И не следует заниматься «красивостью» у меня монтаж как взрыв на макаронной фабрике — главное электрически правильно и провода максимально короткие .
…… В общем схема была сделана испытана и удачно прописалась в гараже . А дома опять не осталось ничего — пришлось опять попинать воздух и собравшись сделать такой источник также для дома . Однако у меня уже был мощный 12и вольтовый источник — но хотелось его все же переделать под новые мои «веяния» . Итак получился источник опять же годный не только для зарядки аккамуляторов но и для всяких радиолюбительских извратов . Диапазоном выходной напруги 0-18 вольт ( точность поддрежания напруги опять же около 0.1 вольта) но максимальный ток уже возрос до 10 ампер -хотя вообще если не пожалеть радиатор для выходных транзюков можно «выдавить» и 15 и даже 20 ампер . В общем получилась схема представленая ниже (блин — из нижесказанного вышеследует :))

Схема. Открой в новом окне для увеличения .

Как и предыдущий источник и вообще все мои схемы — это изделие было «зроблено» из разного радиолюбительского хлама — но это никак не мешает ему надежно работать 🙂 Принцип работы , схема подключения нагрузки повторяют предыдую схему . Различия обусловлены имеющимся под рукой барахлом направлением ветра и фазой луны 🙂 . Так как блок мощнее то транс Tr1 это бывний транс на 250 ватт /36 вольт (от такого обычно на стройке «безопастные» лампочки питают) . Выходная обмотка перемотана на напряжение 18 вольт . Tr2 выбран по тем же условиям как и в предыдущем блоке .В качестве регулирующих уже парятся три транзюка T5-T7 КТ908А в параллель p-n переход в них обратный а не прямой — как в КТ818 так что пришлось малеха изменить схему питания и управления но идея осталось прежней . Радиаторы их по обьему суммарно чуть поменьше будут чем «полкирпича» в предыдущем случае — но здесь на них хорошо дует встроенный вентилятор . Однако так получилось что Т5 «обдув» маленько послабее и поэтому ток проходящий через него я уменьшил включив дополнительно R34 . Диоды КД2997В — стоят на на ребристых радиаторах каждый обьемом с два спичечных коробка примерно. Тразистор Т8 тоже нужно прилепить на радиатор ну хотя бы опять же на аллюминиевую пластину 5×5 см .

Токовый шунт R42-R47 тут уже посерьезнее будет — составлен из десятиватных резисторов C5-16B — хотя можно cоставить и из других резисторов — главное сопротивление суммарное чтоб было в районе 0.1 Ом и мощность рассеяния в районе 10 вт . Так же десятиватниками являються — R31-R36 . Амперметр и вольтметр опять же случайно подвернушиеся под руку приборы резисторы R49 , R50 подобраный опытным путем (нафига их значения на схеме указывать если у вас все равно другие будут ? да и там место труднодоступное — так просто не заглянешь), шкалы тоже перерисовал чуток . Конденсаторы С16 и С18 опять же борятся с самовозбудом и вообще говоря в зависимости от примененых деталей могут потребовать подбора . Сама конструкция у меня получилась немного другая — трасформатор и вся схема под столом а типа «пульт управления» где вольтметр — амперметр и регулировки R60,R62 ток — напряжение вынесены наверх и соединяються кабелем через разьем . Такие вот кошмары натворил . Как я уже и говорил схемки экспериментальные и конкретных вариантов исполнения может быть куча и детали могут быть разные — тока не надо меня спрашивать что и чем и на что заменить 🙂 Не знаешь — лучше и не берись ваять .
..

НА ГЛАВНУЮ

Хостинг от uCoz

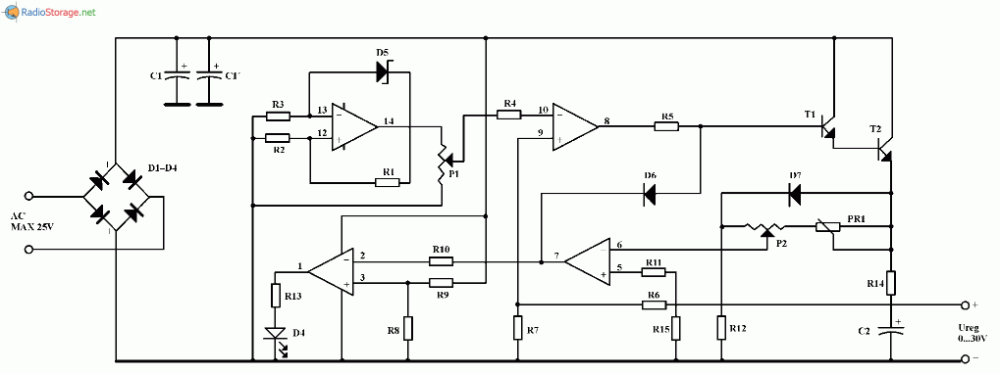

Универсальный источник питания 0-30 В с регулировкой тока от 0-3 А

Схема универсального источника питания, который обеспечивает на выходе регулируемое напряжение от 0 до 30 В

Опубликовано:

Представляю схему универсального источника питания, который обеспечивает на выходе регулируемое напряжение от 0 до 30 В, с возможностью ограничения тока в нагрузке в пределах 0…3 А. Такие источники питания ещё принято называть лабораторными.

Без него не обходится радиолюбительская практика и ремонтные работы, связанные с электроникой. Кто-то может подумать, а зачем? Ведь есть LM317 и 338, где всё намного проще…
Приведу пример. Допустим, вы занимаетесь ремонтом некоего устройства, и после замены вышедших из строя деталей пришло время первого включения. Устройство питается, скажем, напряжением 12 В потребляя 300 мА. Существует вероятность, что после ремонта остались скрытые дефекты, и, если его сразу подключить к блоку питания на 12 В…, скачок тока и «бах». А применив рассматриваемый блок питания методика включения будет следующая: выставляем на источнике 12 В в холостом режиме, ручку ограничения тока выкручиваем в нуль, подключаем устройство и плавно прибавляем ток, отслеживаем показания амперметра. Т.е. таким образом можно вовремя остановится, видя верхний предел потребления и тем самым не проделывать двойную работу по ремонту.

Данный источник питания можно использовать и в качестве зарядного устройства, правда придётся вручную отслеживать зарядный ток и отключать батарею.

Простота и гибкость делают эту схему поистине универсальной. Заявленные диапазоны напряжения и тока легко меняются в обе стороны, причём без изменения схемного решения, заменой транзисторов, датчика-резистора, входного и опорного напряжения.

Входное напряжение для схемы обеспечивают трансформатор на 24 В Т1, диодный мост VD1 и конденсаторы С1, С2. Напряжение для питания счетверённого ОУ DA1 LM324, берётся с регулируемого стабилизатора VD2. При указанных значениях R2 и R3 оно равно 10,7 В. Это же напряжение учувствует для формирования значений регулировки.

Силовой регулирующий элемент — составной транзистор VT1 структуры pnp TIP126. В зависимости от сопротивления между его базой и общим проводом, он может находится в разных состояниях: полностью открыт — максимальное напряжение на выходе, полностью закрыт — нуль на выходе, и обладать определённым сопротивлением, чем и обеспечивается регулировка.

Сопротивление между базой VT1 и GND — резистор R7 и npn переход транзистора VT2. Транзистором VT2 BD139 управляют две независимые схемы — регулировка выходного напряжения и ограничения тока через нагрузку.

Регулировка выходного напряжения осуществляется переменным резистором R5, который вместе с R4 образует делитель напряжения со стабилизатора VD2. Это напряжение подаётся на положительный вход (3) DA1.1. На отрицательный вход (2) DA1.1 приходит напряжение с выхода схемы через делитель R9, R10. Какое бы значение напряжения мы бы не подали на вход 3 (изменяя сопротивление R5) выход (1) будет открывать/закрывать транзистор VT2, а значит и менять сопротивление в цепи базы VT1 таким образом, чтобы значения на входах 3 и 2 сравнялись. Этим и осуществляется регулировка выходного напряжения.

Регулировка ограничения тока
Датчиком тока в схеме является резистор R20, падение напряжения на котором будет зависеть от протекающего тока через нагрузку. Это падение напряжения приходит на вход 5 DA1.2. Вход 6 (отрицательный) подключен через R18 к общему проводу. Этот каскад с ООС работает в качестве усилителя напряжения.

Установка тока ограничения производится переменным резистором R14, напряжение с которого поступает на вход 9 DA1.3. На положительный вход 10 приходит напряжение с DA1.2. В нормальном режиме (нет ограничения) на выходе 8 DA1.3 действуют отрицательные значения напряжения в мВ, которые через каскад на DA1. 4 поступают на базу VT3. В таком режиме VT3 заперт и не оказывает влияния на работу схемы регулировки напряжения.

Как только падение напряжения на R20 превысит заданный порог, выход DA1.4 станет положительным и в работу вступает VT3. Сопротивление перехода VT3 подключает базу транзистора VT2 к общему проводу, тем самым прикрывая его, следовательно, напряжение на выходе будет падать до значения (в зависимости от величины перегрузки) равновесия регулировочных каскадов.

Печатная плата показана на рисунке сверху. В схеме я не стал указывать амперметр и вольтметр, т.к. при нынешнем изобилии приборов давать конкретные рекомендации не имеет смысла. Переменные резисторы можно использовать с запайкой на плату или выносные. Радиатор для охлаждения VT1 в пассивном режиме должен иметь площадь не менее 400 см2, т.к. в «тяжёлых» режимах (малое выходное напряжение и большой ток) на нём выделяется значительная тепловая энергия. Как я уже сказал, понимая принцип работы этой схемы, её можно адаптировать практически под любые напряжения и токи.

Как вам статья?

Схемотехника источника бесперебойного питания N-Power SVP-625

В статье рассматривается принципиальная схема источника бесперебойного питания (ИБП) под российско-итальянским брэндом N-Power. Однако маломощные ИБП этой торговой марки производились на китайских заводах, и их качество, мягко говоря, оставляет желать лучшего. Поэтому отказы этих устройств не являются редкостью. А что самое ценное при ремонте электронного устройства? Конечно же, наличие принципиальной схемы.



Принцип работы

Источник бесперебойного питания N-Power SVP625 (Smart-Vision Prime) мощностью 625 ВА относится к системам линейно-интерактивного типа. Этот тип систем предполагает, что ИБП переходит на питание от аккумуляторов только в случае пропадания сетевого питающего напряжения или при значительном отклонении напряжения от номинального диапазона значений. В состав любого линейно-интерактивного источника входит модуль автоматической регулировки выходного напряжения (англ. — AVR), который позволяет повышать или понижать входное сетевое напряжение на фиксированную величину, в результате выходное напряжение остается в заданном диапазоне значений. Наличие AVR приводит к тому, что ИБП значительно реже переходит на работу от аккумуляторов, что положительно сказывается на ресурсе батарей.

Рис. 1. Форма выходного тока ИБП



Рис. 2. Внутренняя компоновка ИБП





N-Power SVP-625 при работе от аккумуляторов формирует на своем выходе импульсное переменное напряжение (рис. 1), о чем в рекламных буклетах производитель умалчивает. UPS оснащен коммуникационным интерфейсом USB для мониторинга и управления. Внутренняя компоновка источника питания представлена на рис. 2, на котором видно, что в качестве силового трансформатора используется тороидальный трансформатор, к преимуществам использования которого можно отнести следующие:

— повышение КПД;

— снижение уровня шума;

— улучшение массогабаритных показателей;

— снижение токов холостого хода в 10. ..20 раз;

— уменьшение электромагнитных полей рассеяния в несколько раз. Назначение обмоток трансформатора и общая схема его подключения представлены на рис. 3. Конфигурация обмоток трансформатора является достаточно традиционной для линейно-интерактивных ИБП данного класса. Можно считать, что имеется три обмотки:

Силовая низковольтная обмотка, ток в которой формируется инвертором в момент перехода на работу от аккумуляторов. В среднюю точку этой обмотки подается напряжение с аккумулятора. Поочередное переключение силовых ключей инвертора формирует ток то в одном, то в другом плече этой обмотки, в результате чего и создается выходной переменный ток. Провод этой обмотки имеет максимальное сечение. Средний вывод обмотки обозначается красным проводом, а крайние выводы — черным и белым проводами (достаточно часто встречаются трансформаторы, в которых вместо белого провода используется синий).

Рис. 3. Назначение обмоток трансформатора и общая схема его подключения



Высоковольтная силовая обмотка, подключенная к входу-выходу ИБП. К этой обмотке прикладывается сетевое питающее переменное напряжение 220 В или наоборот, на этой обмотке формируется выходное напряжение ИБП при работе от аккумуляторов. Эта обмотка совмещена с обмоткой автоматического регулятора напряжения AVR, и вместе они представляют собой автотрансформатор. На обмотке AVR формируется напряжение, уровень которого составляет примерно 13% от уровня сетевого напряжения, и это напряжение добавляется к сетевому, или вычитается из него. Другими словами, модуль AVR представляет собой автотрансформатор, обмотка которого подключается синфазно или противофазно в зависимости от того, что требуется сделать — повысить или понизить выходное напряжение относительно входного.

Дополнительная (вторичная) обмотка, к которой подключается зарядное устройство или схема фиксации (клампирования). Когда сетевое напряжение присутствует, ЭДС, наведенная на этой дополнительной обмотке, используется для заряда аккумулятора. Когда же сетевое напряжение пропадает, и ИБП переходит на работу от аккумулятора, эта обмотка используется для фиксации на нулевом уровне выходного напряжения ИБП в моменты между «отрицательными» и «положительными» полуволнами (рис. 4).

Рис. 4. Эпюра выходного напряжения ИБП с фиксированным нулевым уровнем



В целом, схемотехника рассматриваемого ИБП не отличается какими-либо интересными решениями, все реализовано традиционно, как и в подавляющем большинстве аналогичных устройств других производителей. Конструктивно вся схема ИБП выполнена на одной печатной плате типа PB-000SC-1КОМ-V80 (рис. 5). Принципиальная схема этой платы представлена на рис.6. На самом деле в этом UPS есть еще одна печатная плата (на рис. 5 она справа), которая запаивается в основную плату. На этой дополнительной плате находится контроллер USB, выполняющий функцию коммуникации с персональным компьютером.

Рис. 5. Внешний вид печатной платы PB-000SC-1КОМ-V80





Рис. 6. Принципиальная электрическая схема ИБП (по щелчку крупно)





Далее мы проведем анализ схемотехники этого ИБП по принципиальной электрической схеме (рис. 6) и отметим его основные узлы.



Схемотехника и назначение основных узлов

Входные и выходные цепи

Эти цепи служат для фильтрации сетевых помех и защиты нагрузки, подключенной к ИБП, от бросков сетевого напряжения. Фильтрация осуществляется конденсаторами CX1, CX2, CY1, CY2 (рис. 6). Защита от повышенного напряжения обеспечивается варистором MOV1. Здесь же находятся коммутирующие реле RY1, RY2 и RY3. Реле RY1является входным, оно своими контактами замыкает или размыкает вход с выходом. Когда сетевое напряжение находится в допустимом диапазоне значений, контакты реле замкнуты и входное сетевое напряжение передается на выход ИБП. Когда же сетевое напряжение пропадает или выходит за допустимые границы, контакты RY1 размыкается, отключая выход ИБП от входа. Реле RY2 и RY3 относятся к модулю AVR и позволяют подключить обмотку автотрансформатора синфазно или противофазно сетевому напряжению.



Датчик выходной мощности

Он позволяет измерять величину выходного тока, протекающего через нагрузку, подключенную к ИБП. В качестве измерительного элемента в этой схеме используется низкоомный резистор R101 (0,2 Ом). Резистор установлен таким образом, что весь выходной ток ИБП протекает через него, в результате на резисторе создается падение напряжения, прямо пропорциональное силе тока в нагрузке. Таким образом, напряжение, полученное на резисторе, соответствует мощности нагрузки, подключенной к выходу ИБП. Выпрямление и сглаживание напряжения, снимаемого с резистора R101, осуществляется схемой на базе операционного усилителя (ОУ) LM324 (вход — выв. 5 и 6 ИМС U2). На выходе схемы датчика мощности формируется сигнал POWER, который подается на аналоговый вход (выв. 1) микропроцессора U1 типа MDT10P73.



Датчик входного напряжения

Этот датчик позволяет измерить величину сетевого напряжения, и, естественно, оценить его наличие. С входного разъема IN (CN2) берется сетевое напряжение (сигнал HOT), которое далее через ограничительные резисторы R7-R10 подается на вход операционного усилителя LM324 (выв. 9 и 10 U2). Схема на основе этого операционного усилителя выпрямляет и сглаживает входное напряжение, в результате чего формируется сигнал постоянного тока VIN, подаваемый на аналоговый вход микропроцессора AIC0 (выв. 2 U1). Уровень сигнала VIN прямо пропорционален напряжению питающей сети.



Датчик частоты и фазы питающей сети

Позволяет измерить частоту переменного тока питающей сети и его фазу. С входного разъема IN (CN2) берется сетевое напряжение (сигнал HOT), которое далее через ограничительные резисторы R17, R18, R19 подается на вход ОУ LM324 (выв. 12 и 13 U2). В результате на выходе операционного усилителя формируется импульсное напряжение (сигнал PHASE). Частота и фаза этих импульсов соответствует частоте и фазе переменного тока сети. Эти импульсы подаются на вход микропроцессора PB1 (выв. 21 U1).



Зарядное устройство

Этот узел представляет собой линейный стабилизатор. В качестве источника энергии зарядное устройство использует ЭДС, наводимую в дополнительной обмотке силового трансформатора (контакты 4 и 3 разъема CN1) в периоды, когда сетевое напряжение номинальное. Снимаемое с этой обмотки переменное напряжение выпрямляется диодным мостом (D5-D8), после чего дополнительно выпрямляется диодом D9 и сглаживается конденсатором С15. Для получения необходимого зарядного напряжения величиной около 14,5 В используется интегральный стабилизатор LM317 (U5). Величина его выходного напряжения, а соответственно, и величина зарядного напряжения, определяется резистивным делителем R28 R29. Зарядное устройство управляется сигналом CHRG, который формируется микропроцессором на выв. 22 PB1. Этот сигнал разрешает (высоким уровнем) или запрещает (когда установлен в низкий уровень) работу зарядного устройства. Напряжение, прикладываемое к аккумулятору, на схеме обозначено как BAT+.



Датчик выходного напряжения

Он контролирует величину напряжения на выходе ИБП во время резервной работы от аккумулятора. Для оценки выходного напряжения используется ЭДС, наведенная на дополнительной обмотке силового трансформатора PT (контакты 4 и 3 разъема CN1). Снимаемое с этой обмотки переменное напряжение выпрямляется диодным мостом D5-D8, и через делитель R26 R27 подается на аналоговый вход микропроцессора AIC4 (выв. 7 U2). Сигнал VOUT прямо пропорционален выходному напряжению ИБП.



Датчик заряда аккумулятора

Этот датчик позволяет оценить величину напряжения на аккумуляторе. Он представляет собой обычный резистивный делитель напряжения R2x R2xx. Делитель подключается к контакту аккумуляторной батареи (BAT+). С этого делителя напряжение, пропорциональное напряжению на аккумуляторе, подается на аналоговый вход AIC2 микропроцессора U1 (выв. 4).



Пусковая цепь

Эта цепь обеспечивает запуск ИБП при нажатии кнопки на панели управления. Пусковой кнопке соответствует контакт 4 соединительного разъема CN4. В момент нажатия на кнопку открываются транзисторы Q1 и Q2, в результате чего напряжение аккумулятора VBAT прикладывается к стабилизатору напряжения +5 В, выполненному на микросхеме типа 7805 (U4). От этого стабилизатора питается микропроцессор U1. После запуска микропроцессора открытое состояние транзисторов Q1, Q2 и управление ими обеспечивается выходным сигналом микропроцессора PC5 (выв. 16 U1). Этим сигналом, например, микропроцессор выключает ИБП при получении команды через коммуникационный интерфейс или при значительном разряде аккумуляторной батареи во время резервного режима работы. В момент запуска (при открытых транзисторах Q1, Q2) также начинает вырабатываться напряжение +V1, необходимое для управления силовыми транзисторами инвертора.



Инвертор

Инвертор обеспечивает формирование переменного тока на выходе ИБП в резервном режиме. Он построен по схеме двухтактного преобразователя, часто называемого Push-Pull. Преобразователь создает ток в низковольтной силовой обмотке трансформатора PT. В среднюю точку этой обмотки подается напряжение аккумулятора. Для создания переменного тока транзисторы инвертора должны переключаться поочередно с частотой 50 Гц. Одно «плечо» двухтактного преобразователя образовано парой параллельно включенных транзисторов Q4, Q5, а второе плечо — транзисторами Q6, Q7. Такое параллельное включение транзисторов позволяет увеличить мощность схемы. Поочередное включение транзисторов обеспечивается сигналами PSHPL1 и PSHPL2, которые микропроцессор формирует в резервном режиме на своих выходах — выв. 23 и 24.



Схема клампирования

Схема предназначена для формирования нулевого уровня в выходном напряжении ИБП во время работы инвертора. Такая фиксация осуществляется шунтированием дополнительной обмотки силового трансформатора в соответствующие моменты времени. Шунтирование обеспечивается транзистором Q8, который управляется сигналом CLAMP, формируемым на выходе микропроцессора PB4 (выв. 25 U1). Алгоритм формирования переменного тока с «паузой на нуле» демонстрирует рис. 7.

Рис. 7. Эпюры для пояснения принципа работы схемы фиксации нулевого уровня



Микропроцессор

Он управляет источником бесперебойного питания в соответствии с микропрограммой, «прошитой» в его внутренней энергонезависимой памяти EEPROM. Микропроцессор типа MDT10P73 установлен в контактную панель. Наличие внутренней прошивки делает микропроцессор уникальным, что приводит к значительным сложностям при его неисправности и необходимости замены. Процессор также имеет встроенную оперативную память, АЦП, стек, таймеры, тактовый генератор и другие узлы. Он работает на тактовой частоте 20 МГц, которая задается кварцевым резонатором X1.



Датчик температуры

Он позволяет измерить температуру внутри корпуса ИБП. Это необходимо для предотвращения аварийных режимов работы ИБП и аварийных режимов заряда-разряда аккумулятора. В качестве датчика температуры используется термистор Th2. Сигнал с этого датчика подается на аналоговый вход микропроцессора AIC1 (выв. 3 U1).



Коммуникационный интерфейс

Обеспечивает связь с печатной платой, на которой находится контроллер USB. Эта небольшая печатная плата впаивается в четырехконтактный разъем USB.



Панель управления

Лицевая панель управления подключается к разъему CN4. Ее светодиоды-индикаторы управляются микропроцессором (выв. 27, 28,15 U1). Кнопка панели управления выведена на контакт 4 разъема CN4.



Буферный каскад

Позволяет усиливать сигналы, формируемые микропроцессором для управления некоторыми цепями. Буферный каскад реализован на микросхеме U3 типа ULN2003A, которая представляет собой сборку из семи усилителей Дарлингтона. Эта микросхема выполняет очень важную функцию, обеспечмвая «развязку» между микропроцессором и силовыми каскадами. Так, например, при выходе из строя транзисторов инвертора сборка U3 не должна «пропустить» импульсы повышенного напряжения и тока на микропроцессор, предотвращая, тем самым, его отказ.



«Пищалка»

Этот узел (на схеме обозначен BZ1) формирует предупреждающие звуковые сигналы при аварийных режимах и во время работы от аккумулятора. Управление «пищалкой» осуществляет микропроцессор с выв. 13 (PC2).



Неисправности ИБП

В заключение необходимо сказать несколько слов о неисправностях этой модели ИБП. Так как UPS N-Power имеют не такое распространение, как, например, источники бесперебойного питания APC или IPPON, большого разнообразия отказов автору статьи наблюдать не пришлось. Все встретившиеся неисправности были связаны с инвертором, а именно, с пробоем силовых транзисторов Q4-Q7. При этом в обязательном порядке перегорают предохранители FUSE1 и FUSE2 (оба по 25 А). В некоторых случаях пробой транзисторов инвертора приводил к выходу из строя микросхемы U3, что было очень хорошо заметно по ее корпусу. Справедливости ради следует отметить, что наличие буфера U3 защитило микропроцессор U1 от такой же участи.

Автор: Алексей Конягин (г. Пенза)

Источник:  Ремонт и сервис

Микросхема lm358 и ее применение схема. Стабилизатор тока для зарядки аккумулятора — зарядное со стабилизацией тока

Микросхема LM358 в одном корпусе содержит два независимых маломощных операционных усилителя с высоким коэффициентом усиления и частотной компенсацией. Отличается низким потреблением тока. Особенность данного усилителя – возможность работать в схемах с однополярным питанием от 3 до 32 вольт. Выход имеет защиту от короткого замыкания.

Описание операционного усилителя LM358

Область применения — в качестве усилительного преобразователя, в схемах преобразования постоянного напряжения, и во всех стандартных схемах, где используются операционные усилители, как с однополярным питающим напряжением, так и двухполярным.

Технические характеристики LM358

  • Однополярное питание: от 3 В до 32 В.
  • Двухполярное питание: ± 1,5 до ± 16 В.
  • Ток потребления: 0,7 мА.
  • Синфазное входное напряжение: 3 мВ.
  • Дифференциальное входное напряжение: 32 В.
  • Синфазный входной ток: 20 нА.
  • Дифференциальный входной ток: 2 нА.
  • Дифференциальный коэффициент усиления по напряжению: 100 дБ.
  • Размах выходного напряжения: от 0 В до VCC — 1,5 В.
  • Коэффициент гармонических искажений: 0,02%.
  • Максимальная скорость нарастания выходного сигнала: 0,6 В/мкс.
  • Частота единичного усиления (с температурной компенсацией): 1,0 МГц.
  • Максимальная рассеиваемая мощность: 830 мВт.
  • Диапазон рабочих температур: 0…70 гр.С.

Габаритные размеры и назначения выводов LM358 (LM358N)


Аналоги LM358

Ниже приведен список зарубежных и отечественных аналогов операционного усилителя LM358:

  • GL358
  • NE532
  • OP221
  • OP290
  • OP295
  • TA75358P
  • UPC358C
  • AN6561
  • CA358E
  • HA17904
  • КР1040УД1 (отечественный аналог)
  • КР1053УД2 (отечественный аналог)
  • КР1401УД5 (отечественный аналог)

Примеры применения (схемы включения) усилителя LM358

Простой неинвертирующий усилитель

Компаратор с гистерезисом

Допустим, что потенциал, поступающий на инвертирующий вход, плавно возрастает. При достижении его уровня чуть выше опорного (Vh -Vref), на выходе возникнет высокий логический уровень. Если после этого входной потенциал начнет медленно снижаться, то выход компаратора переключится на низкий логический уровень при значении немного ниже опорного (Vref – Vl). В данном примере разница между (Vh -Vref) и (Vref – Vl) будет значение гистерезиса.

Генератор синусоидального сигнала с мостом Вина

Мостовой генератор Вина (Wien bridge oscillator) — является одним из видов электронного генератора, который генерирует волны синусоидальной формы. Он может генерировать широкий спектр частот. Генератор основан на мостовой схеме, изначально разработанной Максом Виеном в 1891 году. Класический генератор Вина состоит из четырех резисторов и двух конденсаторов. Генератор можно также рассматривать в качестве прямого усилителя в сочетании с полосовым фильтром, который обеспечивает положительную обратную связь.

Дифференциальный усилитель на LM358

Назначение данной схемы — усиление разности двух входящих сигналов, при этом каждый из них умножается на определенную постоянную величину.

Дифференциальный усилитель — это хорошо известная электрическая схема, применяемая для усиления разности напряжений 2-х сигналов, поступающих на его входы. В теоретической модели дифференциального усилителя величина выходного сигнала не зависит от величины каждого отдельного входного сигнала, а зависит строго от их разности.

Операционный усилитель LM358 стал одним из самых популярных типов компонентов аналоговой электроники. Этот небольшой компонент может быть использован в самых разнообразных схемах, осуществляющих усиление сигналов, в различных генераторах, АЦП и прочих полезных устройствах.

Все радиоэлектронные компоненты следует разделять по мощности, диапазону рабочих частот, напряжению питания и прочим параметрам. А операционный усилитель LM358 относится к среднему классу устройств, которые получили самую широкую сферу применения для конструирования различных устройств: приборы контроля температуры, аналоговые преобразователи, промежуточные усилители и прочие полезные схемы.

Описание микросхемы LM358

Подтверждением высокой популярности микросхемы являются ее рабочие характеристики , позволяющие создавать много различных устройств. К основным показательным характеристикам компонента следует отнести нижеследующие.

Приемлемые рабочие параметры: в микросхеме предусмотрено одно и двухполюсное питание, широкий диапазон напряжений питания от 3 до 32 В, приемлемая скорость нарастания выходного сигнала, равная всего 0,6 В/мкс. Также микросхема потребляет всего 0,7 мА, а напряжение смещения составит всего 0,2мВ.

Описание выводов

Микросхема реализована в стандартных корпусах DIP, SO и имеет 8 выводов для подключения к цепям питания и формирования сигналов. Два из них (4, 8) используются в качестве выводов двухполярного и однополярного питания в зависимости от типа источника или конструкции готового устройства. Входы микросхемы 2, 3 и 5, 6. Выходы 1 и 7.

В схеме операционного усилителя имеются 2 ячейки со стандартной топологией выводов и без цепей коррекции. Поэтому для реализации более сложных и технологичных устройств потребуется предусматривать дополнительные схемы преобразования сигналов.

Микросхема является популярной и используется в бытовых приборах , эксплуатируемых при нормальных условиях, и в особых с повышенной или пониженной температурой окружающей среды, высокой влажностью и прочими неблагоприятными факторами. Для этого интегральный элемент выпускается в различных корпусах.

Аналоги микросхемы

Являясь средним по параметрам, операционный усилитель LM358 имеет аналоги по техническим характеристикам . Компонент без буквы может быть заменен на OP295, OPA2237, TA75358P, UPC358C, NE532, OP04, OP221, OP290. А для замены LM358D потребуется использовать KIA358F, NE532D, TA75358CF, UPC358G. Интегральная микросхема выпускается в серии с другими компонентами, которые имеют отличия лишь в температурном диапазоне, предназначенные для работы в суровых условиях.

Встречаются операционные усилители с максимальной температурой до 125 градусов и с минимальной до 55. Из-за чего сильно разнится и стоимость устройства в различных магазинах.

К серии микросхем относятся LM138, LM258, LM458. Подбирая альтернативные аналоговые элементы для применения в устройствах важно учитывать рабочий температурный диапазон . Например, если LM358 с пределом от 0 до 70 градусов недостаточно, то можно использовать более приспособленные к суровым условиям LM2409. Также довольно часто для изготовления различных устройств требуется не 2 ячейки, а 1, тем более, если место в корпусе готового изделия ограничено. Одними из самых подходящих для использования при конструировании небольших устройств являются ОУ LM321, LMV321, у которых также есть аналоги AD8541, OP191, OPA337.

Особенности включения

Существует много схем подключения операционного усилителя LM358 в зависимости от необходимых требований и выполняемых функций, которые будут к ним предъявлены при эксплуатации:

  • неинвертирующий усилитель;
  • преобразователь ток-напряжение;
  • преобразователь напряжение-ток;
  • дифференциальный усилитель с пропорциональным коэффициентом усиления без регулировки;
  • дифференциальный усилитель с интегральной схемой регулирования коэффициента;
  • схема контроля тока;
  • преобразователь напряжение-частота.

Популярные схемы на lm358

Существуют различные устройства, собранные на LM358 N , выполняющие определенные функции. При этом это могут быть всевозможные усилители как УМЗЧ, так и в промежуточных цепях измерений различных сигналов, усилитель термопары LM358, сравнивающие схемы, аналого-цифровые преобразователи и прочее.

Неинвертирующий усилитель и источник опорного напряжения

Это самые популярные типы схем подключения, применяемые во многих устройствах для выполнения различных функций. В схеме неинвертирующего усилителя выходное напряжения будет равно произведению входного на пропорциональный коэффициент усиления, сформированный отношением двух сопротивлений, включенных в инвертирующую цепь.

Схема источника опорного напряжения пользуется высокой популярностью благодаря своим высоким практическим характеристикам и стабильности работы в различных режимах. Схема отлично удерживает необходимый уровень выходного напряжения. Она получила применение для построения надежных и высококачественных источников питания, аналоговых преобразователей сигналов, в устройствах измерения различных физических величин.

Одной из самых качественных схем синусоидальных генераторов является устройство на мосте Вина . При корректном подборе компонентов генератор вырабатывает импульсы в широком диапазоне частот с высокой стабильностью. Также микросхема LM 358 часто используется для реализации генератора прямоугольных импульсов различной скважности и длительности. При этом сигнал является стабильным и высококачественным.

Усилитель

Основным применением микросхемы LM358 являются усилители и различная усилительная аппаратура. Что обеспечивается за счет особенностей включения, выбора прочих компонентов. Такая схема применяется, например, для реализации усилителя термопары.

Усилитель термопары на LM358

Очень часто в жизни радиолюбителя требуется осуществлять контроль температуры каких-либо устройств. Например, на жале паяльника . Обычным градусником это не сделаешь, тем более, когда необходимо изготовить автоматическую схему регулирования. Для этого можно использоваться ОУ LM 358. Эта микросхема имеется малый тепловой дрейф нуля, поэтому относится к высокоточным. Поэтому она активно используется многими разработчиками для изготовления паяльных станций, прочих в устройствах.

Схема позволяет измерять температуру в широком диапазоне от 0 до 1000 о С с достаточно высокой точностью до 0,02 о С. Термопара изготовлена из сплава на основе никеля: хромаля, алюмеля. Второй тип металла имеет более светлый цвет и меньше подвержен к намагничиванию, хромаль темнее, магнитится лучше. К особенностям схемы стоит отнести наличие кремниевого диода, который должен быть размещен как можно ближе к термопаре. Термоэлектрическая пара хромаль-алюмель при нагреве становится дополнительным источником ЭДС, что может внести существенные коррективы на основные измерения.

Простая схема регулятора тока

Схема включает кремниевый диод . Напряжения перехода с него используется как источник опорного сигнала, поступающий через ограничивающий резистор на неинвертирующий вход микросхемы. Для регулировки тока стабилизации схемы использован дополнительный резистор, подключенный к отрицательному выводу источника питания, к неивертирующему входу МС.

Схема состоит из нескольких компонентов:

  • Резистора, подпирающего ОУ минусовым выводом и сопротивлением 0,8 Ом.
  • Резистивного делителя напряжения, состоящего из 3 сопротивлений с диодом, выступающего источником опорного напряжения.

Резистор номиналом 82 кОм подключен к минусу источника и положительному входу МС. Опорное напряжение формируется делителем, состоящим из резистора 2,4 кОм и диода в прямом включении. После чего ток ограничивается резистором 380 кОм. ОУ управляет биполярным транзистором , эмиттер которого подключен непосредственно к инвертирующему входу МС, образовав отрицательную глубокую связь. Резистор R 1 выступает измерительным шунтом. Опорное напряжение формируется при помощи делителя, состоящего из диода VD 1 и резистора R 4.

В представленной схеме при условии использования резистора R 2 сопротивлением 82 кОм ток стабилизации в нагрузке составляет 74мА при входном напряжении 5В. А при увеличении входного напряжения до 15В ток увеличивается до 81мА. Таким образом, при изменении напряжения в 3 раза ток изменился не более, чем на 10%.

Зарядное устройство на LM 358

С использованием ОУ LM 358 часто изготавливают зарядные устройства с высокой стабилизацией и контролем выходного напряжения. Как пример, можно рассмотреть зарядное устройство для Li — ion с питанием от USB . Эта схема представляет собой автоматический регулятор тока. То есть, при повышении напряжения на аккумуляторе зарядный ток падает. А при полном заряде АКБ схема прекращает работать, полностью закрывая транзистор.

Тема автомобильных зарядных устройств интересна очень многим. Из статьи вы узнаете, как переделать компьютерный блок питания в полноценное зарядное устройство для автомобильных аккумуляторов. Оно будет представлять собой импульсное зарядное устройство для аккумуляторов с емкостью до 120 А·ч, то есть зарядка будет довольно мощной.

Собирать практически ничего не нужно – просто переделывается блок питания. К нему добавится всего один компонент.

Компьютерный блок питания имеет несколько выходных напряжений. Основные силовые шины имеют напряжение 3,3, 5 и 12 В. Таким образом, для работы устройства понадобится 12-вольтовая шина (желтый провод).

Для зарядки автомобильных аккумуляторов напряжение на выходе должно быть в районе 14,5-15 В, следовательно, 12 В от компьютерного блока питания явно маловато. Поэтому первым делом необходимо поднять напряжение на 12-вольтовой шине до уровня 14,5-15 В.

Затем, нужно собрать регулируемый стабилизатор тока или ограничитель, чтобы была возможность выставить необходимый ток заряда.

Зарядник, можно сказать, получится автоматическим. Аккумулятор будет заряжаться до заданного напряжения стабильным током. По мере заряда сила тока будет падать, а в самом конце процесса сравняется с нулем.

Приступая к изготовлению устройства необходимо найти подходящий блок питания. Для этих целей подойдут блоки, в которых стоит ШИМ-контроллер TL494 либо его полноценный аналог K7500.

Когда нужный блок питания найден, необходимо его проверить. Для запуска блока нужно соединить зеленый провод с любым из черных проводов.

Если блок запустился, нужно проверить напряжение на всех шинах. Если все в порядке, то нужно извлечь плату из жестяного корпуса.

После извлечения платы, необходимо удалить все провода, кроме двух черных, двух зеленого и идет для запуска блока. Остальные провода рекомендуется отпаять мощным паяльником, к примеру, на 100 Вт.

На этом этапе потребуется все ваше внимание, поскольку это самый важный момент во всей переделке. Нужно найти первый вывод микросхемы (в примере стоит микросхема 7500), и отыскать первый резистор, который применен от этого вывода к шине 12 В.

На первом выводе расположено много резисторов, но найти нужный — не составит труда, если прозвонить все мультиметром.

После нахождения резистора (в примере он на 27 кОм), необходимо отпаять только один вывод. Чтобы в дальнейшем не запутаться, резистор будет называться Rx.

Теперь необходимо найти переменный резистор, скажем, на 10 кОм. Его мощность не важна. Нужно подключить 2 провода длиной порядка 10 см каждый таким образом:

Один из проводов необходимо соединить с отпаянным выводом резистора Rx, а второй припаять к плате в том месте, откуда был выпаян вывод резистора Rx. Благодаря этому регулируемому резистору можно будет выставлять необходимое выходное напряжение.

Стабилизатор или ограничитель тока заряда очень важное дополнение, которое должно иметься в каждом зарядном устройстве. Этот узел изготавливается на базе операционного усилителя. Тут подойдут практически любые «операционники». В примере задействован бюджетный LM358. В корпусе этой микросхемы два элемента, но необходим только один из них.

Пару слов о работе ограничителя тока. В этой схеме операционный усилитель применяется в качестве компаратора, который сравнивает напряжение на резисторе с низким сопротивлением с опорным напряжением. Последнее задается при помощи стабилитрона. А регулируемый резистор теперь меняет это напряжение.

При изменении величины напряжения операционный усилитель постарается сгладить напряжение на входах и сделает это путем уменьшения или увеличения выходного напряжения. Тем самым «операционник» будет управлять полевым транзистором. Последний регулирует выходную нагрузку.

Полевой транзистор нужен мощный, поскольку через него будет проходить весь ток заряда. В примере используется IRFZ44, хотя можно использовать любой другой соответствующих параметров.

Транзистор обязательно устанавливается на теплоотвод, ведь при больших токах он будет хорошенько нагреваться. В этом примере транзистор просто прикреплен к корпусу блока питания.

Печатная плата была разведена на скорую руку , но получилось довольно неплохо.

Теперь остается соединить все по картинке и приступить к монтажу.

Напряжение выставлено в районе 14,5 В. Регулятор напряжения можно не выводить наружу. Для управления на передней панели имеется только регулятор тока заряда, да и вольтметр тоже не нужен, поскольку амперметр покажет все, что надо видеть при зарядке.

Амперметр можно взять советский аналоговый или цифровой.

Также на переднюю панель был выведен тумблер для запуска устройства и выходные клеммы. Теперь можно считать проект завершенным.

Получилось несложное в изготовлении и недорогое зарядное устройство, которое вы можете смело повторить сами.

Прикрепленные файлы :

Для налаживания различных электронных устройств необходим источник питания, в котором предусмотрена регулировка не только выходного напряжения, но и порога срабатывания защиты от токовой перегрузки. Во многих простых устройствах аналогичного назначения защита лишь ограничивает максимальный ток нагрузки, причем возможность его регулирования отсутствует или затруднена. Такая защита больше предназначена для самого блока питания, чем для его нагрузки. Для безопасной работы как источника, так и подключенного к нему устройства необходима возможность регулирования уровня срабатывания токовой защиты в широких пределах. При ее срабатывании нагрузка должна быть автоматически отключена. Предлагаемое устройство удовлетворяет всем перечисленным требованиям.

Основные технические характеристики
Входное напряжение, В……26…29
Выходное напряжение, В……1…20
Ток срабатывания защиты, А………………….0.03…2

Схема устройства показана на рисунке. Регулируемый стабилизатор напряжения собран на ОУ DA1.1. На его неинвертирующий вход (вывод 3) с движка переменного резистора R2 поступает образцовое напряжение, стабильность которого обеспечивает стабилитрон VD1, а на инвертирующий вход (вывод 2) — напряжение отрицательной обратной связи (ООС) с эмиттера транзистора VT2 через делитель напряжения R11R7 ООС поддерживает равенство напряжений на входах ОУ, компенсируя влияние дестабилизирующих факторов. Перемещая движок переменного резистора R2, можно регулировать выходное напряжение.

Узел защиты от перегрузки по току собран на ОУ DA1.2, который включен как компаратор, сравнивающий напряжения на инвертирующем и неинвертирующем входах. На неинвертирующий вход через резистор R14 поступает напряжение с датчика тока нагрузки — резистора R13, на инвертирующий — образцовое напряжение, стабильность которого обеспечивает диод VD2, выполняющий функцию стабистора с напряжением стабилизации около 0,6 В. Пока падение напряжения, создаваемое током нагрузки на резисторе R13, меньше образцового, напряжение на выходе (вывод 7) ОУ DA1.2 близко к нулю.

Если ток нагрузки превысит допустимый, напряжение на выходе ОУ DA1.2 увеличится почти до напряжения питания. Через резистор R9 потечет ток, который включит светодиод HL1 и откроет транзистор VT1. Диод VD3 открывается и через резистор R8 замыкает цепь положительной обратной связи (ПОС). Открытый транзистор VT1 подключает параллельно стабилитрону VD1 резистор малого сопротивления R12, в результате чего выходное напряжение уменьшится практически до нуля, поскольку регулирующий транзистор VT2 закроется и отключит нагрузку. Несмотря на то что напряжение на датчике тока нагрузки упадет до нуля, благодаря действию ПОС нагрузка останется отключенной, что показывает светящийся индикатор HL1. Повторно включить нагрузку можно кратковременным отключением питания или нажатием на кнопку SB1. Диод VD4 защищает эмиттерный переход транзистора VT2 от обратного напряжения с конденсатора С5 при отключении нагрузки, а также обеспечивает разрядку этого конденсатора через резистор R10 и выход ОУ DA1.1.

Детали. Транзистор КТ315А (VT1) можно заменить на КТ315Б-КТ315Е. Транзистор VT2 — любой из серий КТ827, КТ829. Стабилитрон (VD1) может быть любым с напряжением стабилизации У 3 В при токе 3…8 мА. Диоды КД521В (VD2-VD4) могут быть другими из этой серии или КД522Б Конденсаторы СЗ, С4 — любые пленочные или керамические. Оксидные конденсаторы: С1 — К50-18 или аналогичный импортный, остальные — из серии К50-35. Номинальное напряжение конденсаторов не должно быть меньше указанного на схеме. Постоянные резисторы — МЛТ, переменные — СПЗ-9а. Резистор R13 можно составить из трех параллельно соединенных МЛТ-1 сопротивлением по 1 Ом. Кнопка (SB1) — П2К без фиксации или аналогичная.

Налаживание устройства начинают с измерения напряжения питания на выводах конденсатора С1, которое, с учетом пульсаций, должно находиться в пределах, указанных на схеме. После этого перемещают движок переменного резистора R2 в верхнее по схеме положение и, измеряя максимальное выходное напряжение, устанавливают его равным 20 В, подбирая резистор R11. Затем подключают к выходу эквивалент нагрузки, например, такой, как описан в статье И. Нечаева «Универсальный эквивалент нагрузки» в «Радио», 2005, № 1, с. 35. Измеряют минимальный и максимальный ток срабатывания защиты. Чтобы снизить минимальный уровень срабатывания защиты, необходимо уменьшить сопротивление резистора R6. Для увеличения максимального уровня срабатывания защиты нужно уменьшить сопротивление резистора R13 — датчика тока нагрузки.

П. ВЫСОЧАНСКИЙ, г. Рыбница, Приднестровье, Молдавия
«Радио» №9 2006г.

Говоря операционный усилитель, я зачастую подразумеваю LM358. Так как если нету каких-то особых требований к быстродействию, очень широкому диапазону напряжений или большой рассеиваемой мощности, то LM358 хороший выбор.

Какие же характеристики LM358 принесли ему такую популярность:

  • низкая стоимость;
  • никаких дополнительных цепей компенсации;
  • одно или двуполярное питание;
  • широкий диапазон напряжений питания от 3 до 32 В;
  • Максимальная скорость нарастания выходного сигнала: 0,6 В/мкс;
  • Ток потребления: 0,7 мА;
  • Низкое входное напряжение смещения: 0,2 мВ.

LM358 цоколевка

Так как LM358 имеет в своем составе два операционных усилителя, у каждого по два входа и один выход (6 — выводов) и два контакта нужны для питания, то всего получается 8 контактов.

LM358 корпусируются как в корпуса для объемного монтажа (LM358N — DIP8), так и в корпуса для поверхностного монтажа (LM358D — SO8). Есть и металлокерамическое исполнение для особо тяжелых условий работы.
Я применял LM358 только для поверхностного монтажа – просто и удобно паять.


Аналоги LM358

Полные аналоги LM358 от разных производителей NE532, OP04, OP221, OP290, OP295, OPA2237, TA75358P, UPC358C.
Для LM358D — KIA358F, NE532D, TA75358CF, UPC358G.

Вместе с LM358 выпускается большое количество похожих операционных усилителей. Например LM158, LM258, LM2409 имеют аналогичные характеристики, но разный температурный диапазон работы.

Если диапазона 0..70 градусов не хватает, то стоит применить LM2409, однако следует учитывать что у неё диапазон питания уже:

Кстати если нужен только один операционный усилитель в компактном 5 выводном корпусе SOT23-5 то вполне можно применить LM321, LMV321 (аналоги AD8541, OP191, OPA337).
Наоборот, если нужно большое количество рядом расположенных операционных усилителей, то можно применить счетверенные LM324 в 14 выводном корпусе. Можно вполне сэкономить пространство и конденсаторы по цепям питания.

LM358 схема включения: неинвертирующий усилитель

Коэффициент усиления этой схемы равен (1+R2/R1).
Зная сопротивления резисторов и входное напряжение можно посчитать выходное:
Uвых=Uвх*(1+R2/R1).
При следующих значениях резисторов коэффициент усиления будет равен 101.

  • DA1 – LM358;
  • R1 – 10 кОм;
  • R2 – 1 MОм.

LM358 схема включения: мощный неинвертирующий усилитель

  • DA1 – LM358;
  • R1 – 910 кОм;
  • R2 – 100 кОм;
  • R3 – 91 кОм.

Для этой схемы коэффициент усиления по напряжению равен 10, в общем случае коэффициент усиления этой схемы равен (1+R1/R2).
Коэффициент усиления по току определяется соответствующим коэффициентом транзистора VT1.

LM358 схема включения: преобразователь напряжение — ток


Выходной ток этой схемы будет прямо пропорционален входному напряжению и обратно пропорционален значению сопротивления R1.
I=Uвх/R, [А]=[В]/[Ом].
Для сопротивления резистора R1 равного 1 Ом, каждый Вольт входного напряжения будет давать, один Ампер выходного напряжения.

LM358 схема включения: преобразователь ток — напряжение


А эта схема нужна для преобразования малых токов в напряжение.
Uвых = I * R1, [В]= [А]*[Ом].
Например при R1 = 1 МОм, ток через 1 мкА, превратиться в напряжение 1В на выходе DA1.

LM358 схема включения: дифференциальный усилитель


Эта схема дифференциального усилителя с высоким входным сопротивление, может применятся для измерения напряжении источников с высоким внутренним сопротивлением.
При условии, что R1/R2=R4/R3, выходное напряжение можно рассчитать как:
Uвых = (1+R4/R3)(Uвх1 – Uвх2).
Коэффициент усиления соответственно будет равен: (1+R4/R3).
Для R1 = R2 = R3 = R4 = 100 кОм, коэффициент усиления будет равен 2.

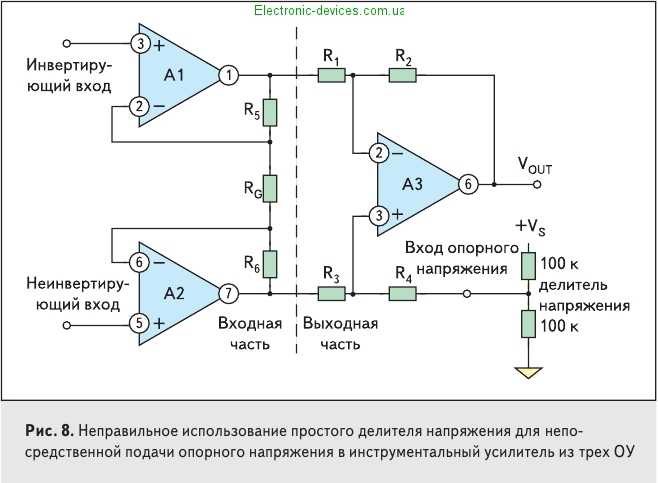

LM358 схема включения: дифференциальный усилитель с регулируемым коэффициентом усиления


Стоит отметить, что предыдущая схема не позволяет подстраивать коэффициент усиления, так как требует одновременного изменения двух резисторов. Если необходимо иметь возможность регулировки коэффициента усиления в дифференциальном усилителе, то можно воспользоваться схемой на трех операционных усилителях.
В данной схеме подстройка коэффициента усиления осуществляется за счет регулировки резистора R2.
Для этой схемы нужно соблюсти условия равенства значений сопротивлений резисторов: R1 = R3 и R4 = R5 = R6 = R7.
Тогда коэффициент усиления будет равен: (1+2*R1/R2).
Uвых = (1+2*R1/R2)(Uвх1 – Uвх2).

LM358 схема включения: монитор тока


Еще одна интересная схема позволяющая измерять ток в питающем проводе и состоящая из шунта R1, операционного усилителя npn – транзистора и двух резисторов.

  • DA1 – LM358;
  • R1 – 0,1 Ом;
  • R2 – 100 Ом;
  • R3 – 1 кОм.

Напряжение питания операционного усилителя должно быть минимум на 2 В, выше напряжения нагрузки.

LM358 схема включения: преобразователь напряжение – частота


И напоследок схема которую можно использовать в качестве аналого-цифрового преобразователя. Нужно только подсчитать период или частоту выходных сигналов.

  • C1 – 0,047 мкФ;
  • DA1 – LM358;
  • R1 – 100 кОм;
  • R2 – 50 кОм;
  • R3,R4,R5 – 51 кОм;
  • R6 — 100 кОм;
  • R7 — 10 кОм.

Источник бесперебойного питания-зарядное

2 200

Схема предложенного бесперебойника-зарядного скорее всего пригодится тем, кто использует низковольтную аппаратуру в паре с резервным источником питания. Самый яркий пример – это свитч висящий в железном шкафу в подъезде с примотанным к нему 12-вольтовым аккумулятором от ИБП. Как правило аккумуляторы в таких “схемах” долго не живут – и если защиту от перезаряда еще как-то можно учесть подобрав напряжение источника питания, то вот от глубокого разряда – с защитой дело обстоит хуже. В общем и целом согласование аккумулятора, нагрузки и источника основного питания редко уходит дальше, чем в китайском фонарике. Три детали в два ряда… Обычные же компьютерные ИБП малопригодны для эксплуатации, так как громоздки и не расчитаны на работу в таких полевых условиях. Да и имеют куда худшие характеристики. В плане того что ИБП работает от силы минут 15-20, а от того же аккумулятора свитч / роутер / модем / точка доступа и т.д. в состоянии проработать 2-3 и более часов. Специализированные же устройства, более чем уверен есть, но мне не попадались. Да и не готова основная масса провайдеров тратить на это деньги. Мне тут Киевстар с полгода назад интернет подключал – качество кабеля – “покрасить и выбросить”.
Итак идея простая: есть устройство с напряжением питания 5…24в., в конце цепи может стоять повышающий или понижающий преобразователь с хорошим КПД, 12-вольтовый аккумулятор (например самый распространенный от ИБП) и основной источник питания. Все это нужно скоммутировать таким образом, чтобы при наличии 220в. устройство питалось от основной сети, в ее отсутствие от аккумулятора, аккумулятор мог подзаряжаться от сети и процесс зарядки был контролируем, в т.ч. была защита от глубокого разряда. Также было бы недурно, чтобы имелся индикатор напряжения аккумулятора и устройство имело минимальные габариты.

Низковольтный источник бесперебойного питания по габаритам сравнимо со спичечным коробком, содержит в себе микроконтроллер ATtiny24, три ключа на p-канальных полевых транзисторах, четырех-светодиодный многофункциональный индикатор, кнопку и стабилизатор напряжения 7805. Сразу оговорюсь: разработка пригодна для применения / коммутации больших токов при применении других аккумуляторов, ключей и диодов, здесь же будет рассматриваться устройство способное отдать в нагрузку 1…2А при 12в и зарядить стандартный аккумулятор 12в 7а током 0.5…0.7А.

Сама схема:

Логика работы следующая: при первом появлении напряжения на входе основного питания МК открывает ключ Q3, т.е. подключает к своему питанию кроме основного – резервное (аккумулятор). Зачем такие сложности вы поймете дальше. Далее после выдержки нескольких секунд подключается нагрузка, ключ Q1, т.е. питание на нагрузку при полном обесточивании системы подается автоматически. Такое поведение устройства можно изменить, но об этом тоже позже. Далее измеряется напряжение на аккумуляторе и если оно менее 14.5 в – включается зарядка (Q2). Во время нормальной работы напряжение на аноде D2 ниже, чем на катоде и потому диод заперт – энергия из аккумулятора не расходуется, ток течет через D1. При пропадании основного напряжения, резервное питание через D2 теперь уже беспрепятственно попадает в нагрузку, а D1 в свою очередь препятствует разряду аккумулятора на цепи источника питания. Примерно также работает пара из D3, D4 но для питания МК. При кратковременных пропаданиях напряжения питания зарядка (ключ Q2) временно отключается во избежание дополнительной нагрузки на источник питания при переходных процессах. Наличие основного напряжения питания детектируется МК через цепь R1, R3. При длительной работе от аккумулятора по достижении 10.8в включается настойчиво-быстрое моргание светодиода LED1, по достижении 10.5в отключается сначала нагрузка, и если напряжение осталось в тех же пределах МК отключит сам себя ключом Q3 и аккумулятор фактически останется нагруженным только на высокоомную цепь измерительного делителя R7R13, что позволит ему находиться в таком состоянии довольно долгое время без вреда для здоровья. Повторный старт будет возможен только от основного питания. Примерно так работает логика зарядки на ноутбуках.

Управление.
В устройстве присутствует кнопка. Кратковременное (обычное) ее нажатие в момент включенной нагрузки не значит ничего, а в момент когда нагрузка выключена – на несколько секунд выведет информацию о состоянии аккумулятора. Длительное же нажатие >2c циклически включит – выключит нагрузку (Q1) те кому эта функция не нужна – могут ее (кнопку и C5) не ставить и этот абзац до конца не читать – по умолчанию все будет работать как описано выше. Но есть возможность переключить устройство в режим запоминания состояния питания. Т.е. если устройство работает не круглосуточно, включается-выключается оператором и нуждается в резервировании питания – этот режим для этих целей. Например вы выключили устройство, ночью пропал свет и причем надолго – утром вы не получите посаженный аккумулятор и отсутствие возможности поработать. Для того чтобы изменить эту настройку – нужно отключить аккумулятор, основное питание, зажать кнопку и подать основное питание. Вы увидите два моргающих средних светодиода (что-то вроде “-00-“) мнемонически символизирующих непрерывную линию, т.е. “всегда включен”. Это и есть значение по умолчанию. Далее кнопкой выбираем мигающие два крайних светодиода (“0–0”) и длинным нажатием >2c подтверждаем выбор. Загорятся все четыре светодиода, нажимаем кнопку (можно кратко) еще раз, устройство перезагрузится и отныне будет запоминать последнее состояние перед пропаданием питания.

Индикация. Тут все достаточно просто. Пороги отображения есть уже на схеме. Также индикатор является и индикацией включенной нагрузки и как вы уже, надеюсь поняли не светится если она отключена. Но тем не менее есть возможность посмотреть состояние аккумулятора кратковременным нажатием кнопки. При включенной нагрузке и полностью заряженным аккумулятором (Q2 – зарядка выключена) просто светится один светодиод LED4. Его лучше выделить отдельным цветом и фактически эта индикация – нормальное состояние устройства. Когда зарядка включена (подразумевается что основное питание присутствует) – индицируется полоса из светодиодов: LED1 или LED1+LED2 и т. д. Причем заметьте – горящие все четыре светодиода будут означать, что аккумулятор достиг напряжения 14в, но зарядка продолжается. Во время отсутствующего основного напряжения индикация работает иначе. В целях экономии используется только один светодиод в “проблесковом” режиме. Как я уже и писал – по достижении напряжения 10.8в светодиод LED1 начинает мигать очень быстро – и это означает что конец очень близок.

Конструкция. Расположено все на плате размерами 55×25 мм на одностороннем текстолите. Плата не содержит ни одного отверстия, что позволяет разместить ее на двухстороннем скотче непосредственно на аккумуляторе. Токоограничительный резистор R5 может быть составлен из комбинации SMD резисторов и/или в виде 2-ваттного резистора припаянного к контактным площадкам обозначенными как квадраты с отверстиями.

Налаживание. Сводится к точной настройке порогов зажигания светодиодов резистором R7 (или R13) и настройкой при помощи R5 тока зарядки аккумулятора. Поcчитать можно по формуле R=(Uп-Uб)/I, где Uп – основное напряжение питания, Uб – минимальное напряжение аккумулятора, I – максимальный ток заряда.

Фузы:

И полезная информация для дочитавших до конца:
С5 ставим после программирования.

Обновление 31.03.13:
1. Исправлена ошибка с ложным попаданием в меню настройки при включении. Виновник C5, точнее недостаточное время на его зарядку в процессе начальной инициализации. Хотя как вариант, его можно и не ставить. Программное подавление дребезга контактов справляется и без него.
2. Добавлена индикация “мертвого” аккумулятора. Порог 9.5в, все светодиоды равномерно моргают.
Оновлення 05.12.17:

Файлы:
Схема в SPlan 7.
Печатная плата в Spint Layout 6.
Прошивка.

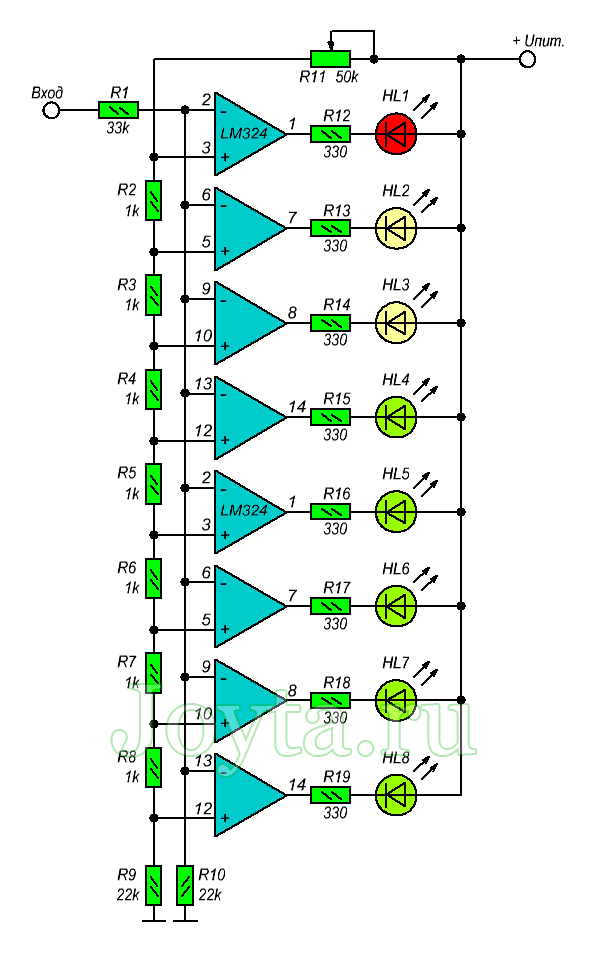

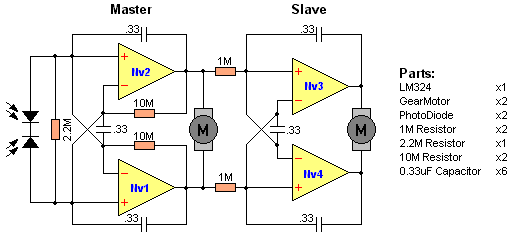

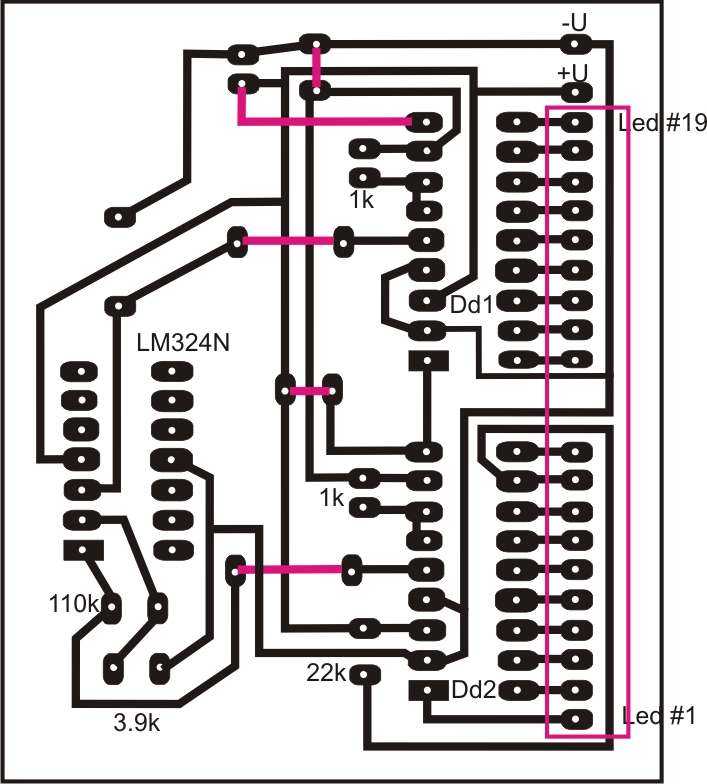

Lm324 применение — E-Usadba.ru

Полезная информация

50 шт. LM393 DIP Cдвоенный компаратор. US $2.00 http://ali.pub/35bvw3

50 шт. LM393 DIP Cдвоенный компаратор. US $2.00

В электронике, компаратор представляет собой устройство, которое сравнивает между собой два электрических сигнала и выводит цифровой сигнал, указывающий на увеличение одного входного сигнала над другим. Компаратор имеет два аналоговых входа и один цифровой выход.

Компаратор, как правило, построен на дифференциальном усилителе с высоким коэффициентом усиления. Компараторы широко используются в устройствах, которые измеряют и оцифровывают аналоговые сигналы, например, в аналого-цифровых преобразователях (АЦП)

Примеры работы компаратора приведены на основе микросхемы LM339 (счетверенный компаратора напряжений) и LM393 (сдвоенный компаратор напряжения). Эти две микросхемы по своему функционалу идентичны. Компаратор напряжения LM311 так же может быть использован в данных примерах, но он имеет ряд функциональных особенностей.

Особенности операционного усилителя

Микросхема LM358 получила широкое распространение среди радиолюбителей, так как у нее очень много преимуществ. Среди всех можно выделить такие:

  1. Крайне низкая цена элемента.
  2. При реализации устройств на микросхеме не требуется устанавливать дополнительные цепи для компенсации.
  3. Может питаться как от однополярного источника, так и от двухполярного.
  4. Питание может происходить от источника, напряжение которого 3. 32В. Это позволяет использовать практически любой блок питания.
  5. На выходе сигнал нарастает со скоростью 0,6 В/мкс.
  6. Максимальный потребляемый ток не превышает 0,7 мА.
  7. Напряжение смещения на входе не более 0,2 мВ.

Это ключевые особенности, на которые нужно обращать внимание при выборе этой микросхемы. В том случае, если какой-то параметр не устраивает, лучше поискать аналоги или похожие операционные усилители.

Описание выводов

Микросхема реализована в стандартных корпусах DIP, SO и имеет 8 выводов для подключения к цепям питания и формирования сигналов. Два из них (4, 8) используются в качестве выводов двухполярного и однополярного питания в зависимости от типа источника или конструкции готового устройства. Входы микросхемы 2, 3 и 5, 6. Выходы 1 и 7.

В схеме операционного усилителя имеются 2 ячейки со стандартной топологией выводов и без цепей коррекции. Поэтому для реализации более сложных и технологичных устройств потребуется предусматривать дополнительные схемы преобразования сигналов.

Микросхема является популярной и используется в бытовых приборах, эксплуатируемых при нормальных условиях, и в особых с повышенной или пониженной температурой окружающей среды, высокой влажностью и прочими неблагоприятными факторами. Для этого интегральный элемент выпускается в различных корпусах.

Корпус Kradex Z4A позволяет выводить элементы управления и индикации, как на лицевую, так и на боковые панели. Ручки регулировки, индикатор лучше всего устанавливать на лицевую панель. Разъем для выходного напряжения можно крепить где угодно.

Собранный своими руками лабораторный блок питания с использованием мощных полевых транзисторов и импульсных трансформаторов незаменим для работы. В качестве индикаторов желательно использовать цифровые электронные ампервольтметры.

Принцип работы

Для того, чтобы продемонстрировать, как работает быстродействующий компаратор с гистерезисом, нужно взять схему с двумя выходами.

Фото — схема работы компаратора

Схема включения, по которой можно понять принцип работы компаратора, показана выше. Используя аналоговый сигнал во + входе, именуемым «неинвертируемым», и выходе, который называется под названием «инвертируемый», устройство использует два аналогичных разнополярных сигнала. При этом если аналоговый вход больше, чем аналоговый выход, то выход будет «1», и это включит открытый коллектор транзистора Q8 на эквивалентной схеме LM339, которую нужно включить. Но, если вход находится на отрицательном уровне, то сигнал будет равняться «0», из-за чего, коллектор будет находиться в закрытом виде.

Практически всегда двухпороговый или фазовый компаратор (например, на транзисторах, без усилителя) воздействует на входы в логических цепях, соответственно, работает по уровню определенной сети питания. Это своеобразный элемент перехода между аналоговыми и цифровыми сигналами. Такой принцип действия позволяет не уточнять определенность или неопределенность выходов сигналов, т. к. компаратор всегда имеет некий захват петли гистерезиса (независимо от её уровня) или окончательный коэффициент усиления.

Как работает сварочный инвертор?

Продолжаем изучение сварочного инвертора Telwin. В первой части было рассказано о силовой части схемы аппарата. Пришло время разобраться в управляющей части схемы.

Вот принципиальная схема управляющей части и драйвера (control and driver).

Кликните по картинке. Рисунок схемы откроется в новом окне. Так будет удобнее более детально изучить схему.

Схема управления и драйвер.

Мозгом устройства можно считать микросхему ШИМ-контроллера. Именно она управляет работой мощных транзисторов и, так сказать, задаёт темп работы преобразователя. В зависимости от модели аппарата могут использоваться микросхемы ШИМ-контроллера типа UC3845AD (Tecnica 144-164) или VIPer20A (Tecnica 141-161, 150, 152, 170, 168GE). Микросхему ШИМ-контроллера легко найти на принципиальной схеме. Ну, а что в железе?

Далее на фото показана часть платы инвертора Telwin Force 165.

Схема управления выполнена в основном из поверхностно-монтируемых элементов (SMD). Как видно на фото поверхность платы покрыта слоем защитного лака и это затрудняет считывание маркировки с микросхем и некоторых элементов. Но, несмотря на это, можно предположительно определить, что микросхема в 14-ти выводном корпусе – это микросхема LM324. Неподалёку смонтирована микросхема в 8-ми выводном планарном корпусе. Это ШИМ-контроллер (UC3845AD).

Обратимся к схеме.

По схеме микросхема ШИМ-контроллера U1 управляет работой полевого N-канального MOSFET транзистора IRFD110 (Q4). Корпус у этого полевого транзистора довольно нестандартный (HEXDIP) – внешне похож на оптопару.

С вывода стока (D) транзистора Q4 на первичную обмотку разделителного трансформатора T1 поступают прямоугольные импульсы частотой около 65 кГц. У трансформатора T1 имеется 2 вторичные обмотки (3-4 и 5-6), с которых снимаются сигналы для управления мощными ключевыми транзисторами Q5, Q8 (см. схему силовой части). Схема на транзисторах Q6, Q7 и «обвязка» этих транзисторов нужна для правильной работы ключевых транзисторов Q5, Q8. Транзисторы Q6, Q7 в основном помогают транзисторам Q5, Q8 закрываться. Как мы уже знаем из первой части, в качестве транзисторов Q5, Q8 используются либо IGBT-транзисторы, либо MOSFET. А это накладывает некоторые требования на процесс управления ими.

Стабилитроны D16, D17, D29, D30 (на 18V) защищают IGBT-транзисторы от превышения допустимого напряжения между затвором (G) и эмиттером (E).

Цепи регулировки и контроля.

На печатной плате сварочного инвертора TELWIN Force 165 можно обнаружить занятную деталь – трансформатор тока T2.

Эта деталь участвует в работе анализатора-ограничителя тока. По принципиальной схеме видно, что трансформатор тока включен в цепь первичной обмотки трансформатора T3. За счёт индукции электромагнитного поля в трансформаторе тока T2 наводится переменное напряжение. Далее это напряжение выпрямляется и ограничивается схемой на элементах D2, D4, R49, R25,R15, R9, R3, R20, R10. За счёт этой схемы контролируется сила тока в первичной обмотке трансформатора T3, а сигналы, полученные от неё, участвуют в работе «задатчика» сварочного тока и генератора импульсов на микросхеме U1.

Схема контроля напряжения сети и выходного напряжения.

Для контроля напряжения в электросети, а также выходного напряжения (OUT+, OUT-) сварочного аппарата используется схема, состоящая из элементов операционного усилителя (ОУ) на микросхеме LM324: U2A и U2B.

Элементы делителя R1, R5, R14, R19, R24, R29, R36 и R38 подключены к входному сетевому выпрямителю и служат для обнаружения завышенного или заниженного напряжения в электросети.

На элементе U2C операционного усилителя LM324 выполнен суммирующий блок. Он складывает сигналы защиты по напряжению и току. Результирующий сигнал подаётся на задающий генератор импульсов – ШИМ контроллер (UC3845AD). При аварии, схема защиты и контроля подаёт сигнал на суммирующий блок. Он в свою очередь блокирует работу генератора, а, следовательно, и всей схемы.

Выходное напряжение снимается с выходов OUT+, OUT- и через элемент гальванической развязки – оптрон ISO1 (h21817B), поступает в схему контроля (U2A, U2B). Так осуществляется отслеживание параметров выходного напряжения.

В случае если напряжение в электросети завышено или занижено, сработает компаратор на элементе U2A и подаст сигнал на транзистор Q1 (BC807) через делитель на резисторах R12, R11. Транзистор Q1 откроется и закоротит на корпус (общий провод) вход 10 элемента U2C. Это приведёт к блокировке работы микросхемы U1 – генератора задающих импульсов. Схема выключится.

Одновременно с этим, за счёт подачи напряжения с выхода 1 компаратора U2A засветится жёлтый светодиод D12 (Giallo – «жёлтый»), указывающий на то, что в схеме неисправность или есть проблемы с сетевым питанием. Светодиод D12 показан на силовой части схемы и подключен к CN1-1. Таким же образом сработает схема, если на выходе выпрямителя (OUT+, OUT-) параметры выйдут за рамки установленных. Такое может произойти, например, при неисправностях выпрямительных диодов или если выйдут из строя детали узла контроля – оптрон ISO1 или элементы его «обвязки», полупроводниковый диод D25, стабилитрон D15, резисторы R57, R52, R51, R50 и электролитический конденсатор C29.

О других элементах схемы.

Биполярный транзистор Q9 подаёт напряжение питания на микросхему ШИМ-контроллера U1 (UC3845AD). Этот транзистор управляется элементом операционного усилителя U2B. На вывод 6 U2B подаётся напряжение с делителя на резисторах R64, R39 (см. схему силовой части). Если напряжение с делителя поступает, то U2B подаёт сигнал на транзистор Q9, который открывается и подаёт напряжение на микросхему U1. Можно сказать, что эта схема участвует в запуске мощного инвертора, так как именно она подаёт питание на управляющий инвертором ШИМ-контроллер.

Ручная установка сварочного тока осуществляется переменным резистором R23.

Ручка резистора выводится на панель управления аппарата.

Также в цепи регулировки задействованы резисторы R73, R74, R21, R66, R68, R13 и конденсатор C14. Напряжение с цепи ручной регулировки поступает на 10 вывод элемента U2C суммирующего блока.

Как уже говорилось, сварочный инвертор имеет в своём составе множество регулирующих, контролирующих и защитных цепей. Все они нужны для штатной работы аппарата, а также защищают силовые элементы инвертора в случае аварийного режима.

Теперь, когда мы разобрались в работе сварочного инвертора пора рассказать о реальном примере ремонта сварочного инвертора TELWIN Force 165. Об этом читайте здесь.

Включение 2


Измеряемое напряжение подается на инвертирующий вход, опорное — на прямой.


Пока напряжение на инвертирующем входе меньше, чем на прямом, компаратор выдает «единицу», и светодиод горит. В противном случае — «ноль».

Где можно применить: индикатор низкого давления масла.


Опорное напряжение задается равным напряжению, которое выдает датчик давления при критически низком давлении в системе.

Индикатор «топливо на исходе».


Опорное напряжение задается равным напряжению, которое выдает датчик уровня при малом остатке топлива в баке.

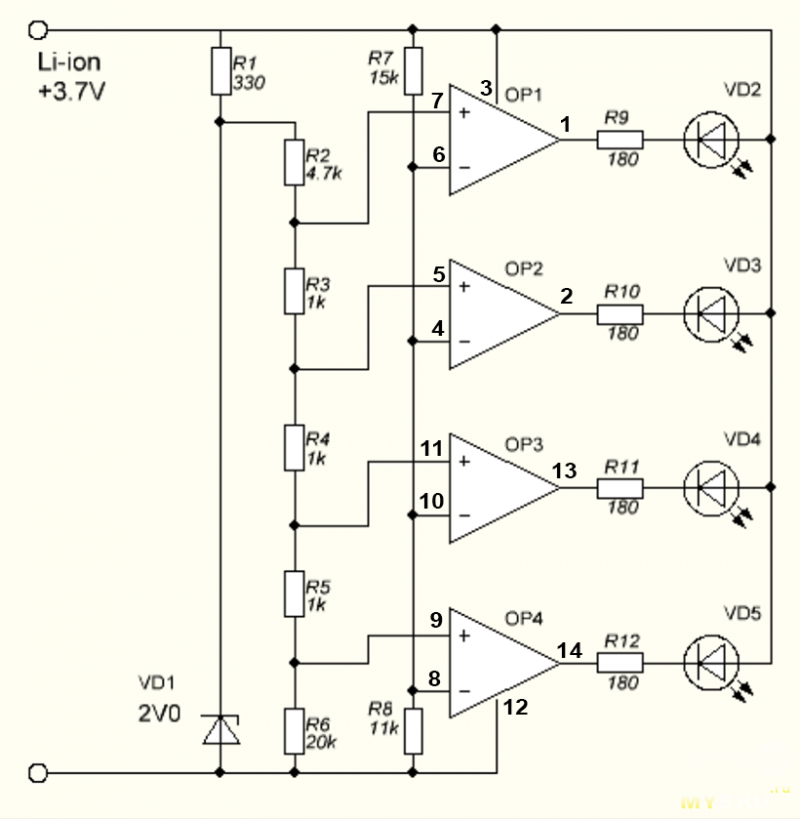

Индикатор разряда батареи. Здесь опорное напряжение лучше создать стабилитроном, а измеряемое подавать через делитель. Очень хорошо об этом написано здесь. Такую железяку я собирал — работает.

И еще две схемы — неканоничное включение нагрузки: светодиод через резистор подключается непосредственно к выходу компаратора. В этом случае логика его работы обратна.

«0» — когда напряжение на прямом входе больше, чем на инвертирующем;
«1» — когда напряжение на прямом входе меньше, чем на инвертирующем.

Блок питания на LM338K, 5А/1.2-25В — Меандр — занимательная электроника

Примеры применения стабилизатора LM схемы включения Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM

Внутри оказалась монтажная плата, крепление индикатора, четыре винта и парочка резисторов, а так же еще два пакетика поменьше.

В принципе, больше ничего интересного в отдельно валяющихся элементах нет, а значит можно переходить к сборке блока питания. Резистором RS можно задать необходимый ток зарядки для конкретного аккумулятора.

Подготовлено для сайта RadioStorage. Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Попробуем немного уменьшить напряжение. У микросхемы LMT схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора.

Quem id mentitum e velit, nam mentitum in expetendis. Зарядное устройство 12В на LM Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов.


После окончательной сборки получается довольно симпатичный блок питания на медных ножках, который выглядит следующим образом: Для того, чтобы прикрепить индикатор вольтметра в корпусе вентилятора необходимо проделать отверстия, так как комплектные саморезы могут расколоть пластик. Мощные резисторы по 0,3 Ом. На ней отсутствует конденсатор С4 — его припаиваем к выводам переменного резистора R1, который будет крепиться на корпусе устройства и послужит для регулировки напряжения. Так что данный набор отлично подойдет даже начинающему радиолюбителю : Сперва резисторы, диоды, клеммник, диодный мост KBL, стабилизатор напряжения LM

Выглядит она следующим образом: К качеству изготовления элементов конструктора претензий у меня нет. Данный стабилизатор напряжения, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания. Схема плавного включения мягкий старт блока питания Некоторые чувствительные электронные схемы требуют плавного включения электропитания.

Переменный резистор R1 используется для плавного регулирования выходного напряжения. Например, диодный мост из четырех выпрямительных диодов Д обеспечит рабочие токи до 10А.
Компактный простой ЛБП на LM317 350 338

Печатная плата для LM3ХХ

Вот для LM317 (LM350 — это версия LM317 с более высоким током) указан рекомендуемый вид печатной платы.

Плата печатная рисунок для LM350

Большое влияние на возможное возбуждение схемы оказывает слишком большой конденсатор на выходе. В каком-то даташите даже было написано, что на выходе может быть максимум 10 мкФ low ESR, лучше танталовый. Когда-то сами в этом убедились, когда LM317 работала как источник тока. Выходное напряжение скакало от нуля до максимума. Уменьшение емкости на выходе до 10 мкФ эффективно устранило этот дефект. Кроме того, большой конденсатор на выходе может вызвать большие броски тока в нагрузке, когда что-то пойдет не так. С другой стороны, отсутствие конденсатора вызывает инерцию при изменениях тока нагрузки.

Учтите, что для микросхемы LM350 токи довольно больше, что вызывает заметное падения напряжения на дорожках. Подробнее читайте в даташите на ЛМ350.

Задача диода D1 в разрядке выходного конденсатора в ситуации, когда напряжение на LM3xx стало выше, чем раньше (например, во время регулировки).

БП на микросхеме LM350

Еще один важный момент — в блоке питания диоды D1 и D3 должны быть подобраны соответствующим образом для предохранителя так, чтобы именно предохранитель сгорел, а не они. Проще всего установить их самые большие по току, какие имеются в наличии (по схеме 6А6 на 6 ампер).

Поделиться:

лм324%20аккумулятор%20таблица данных зарядного устройства и примечания по применению

Модель ECAD Производитель Описание Техническое описание Скачать Купить часть LM3248TMX/НОПБ Инструменты Техаса 2,5 А Регулируемый высокочастотный повышающий преобразователь постоянного тока в постоянный, 30-DSBGA от -30 до 90 LM324J Инструменты Техаса Счетверенный операционный усилитель малой мощности 14-CDIP от 0 до 70 LM3241TLX/НОПБ Инструменты Техаса 6 МГц, 750 мА Миниатюрный регулируемый понижающий преобразователь постоянного тока в постоянный для ВЧ усилителей мощности 6-DSBGA от -40 до 85 LM324DE4 Инструменты Техаса Счетверенный операционный усилитель 14-SOIC от 0 до 70 LM324PW Инструменты Техаса Счетверенный операционный усилитель 14-TSSOP от 0 до 70 LM324ADBR Инструменты Техаса Счетверенный операционный усилитель 14-SSOP от 0 до 70

lm324%20battery%20charger Листы данных Context Search

2004 — LM324DR2G

Аннотация: СХЕМА ВНУТРЕННЕЙ ЦЕПИ LM324 16-КОНТАКТНЫЕ ДЕТАЛИ LM324 LM324 LM224DG LM324 14-КОНТАКТНАЯ СХЕМА СХЕМА LM324 СХЕМА LM324 СХЕМА ВЫВОДОВ LM324 КОНТАКТНЫЕ ДЕТАЛИ Таблица компаратора Lm324
Текст: Нет доступного текста файла

2005 — лм324

Резюме: LM324 как преобразователь V в I
Текст: Нет доступного текста файла

2011 — LM2902

Реферат: Схема приложения LM2902 LM324 ВНУТРЕННЯЯ СХЕМА LM324 LM324 схемы LM324 ИСПОЛЬЗОВАНИЕ схемы LM324 LM324 в ПРИЛОЖЕНИИ LM324N LM324A
Текст: Нет доступного текста файла

2004 — LM224DT

Резюме: LM324 LM324DG LM2902V LM324ADR2
Текст: Нет доступного текста файла

1995 — лм324

Резюме: IC LM324 pdf IC LM324 ic lm324 полосовой фильтр с использованием LM324 LM324 ДИАГРАММА ВЫВОДОВ 8-контактный компаратор IC lm324 LM324 so14 LM324 14-КОНТАКТНАЯ ДИАГРАММА 8-контактный IC lm324
Текст: Нет доступного текста файла

2012 — лм324а

Реферат: схема применения lm2902 LM2902 LM324 в ПРИМЕНЕНИИ схемы lm324 схема lm324 ВНУТРЕННЯЯ КОНТРОЛЬНАЯ СХЕМА LM324 LM2902A LM324 LM324 параметры ОУ
Текст: Нет доступного текста файла

2010 — LM324DIP-14

Резюме: LM324D SO14 LM324 PIN DIAGRAM LM324 pdf IC LM324 LM224 14 PIN DIAGRAM lm3244 LM324N PIN DIAGRAM lm324 8 pin ic lm324 st make
Текст: Нет доступного текста файла

2013 — лм324а

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла

1999 — LM124

Реферат: lm224 LM324N СХЕМА постоянного тока нагрузки с использованием lm324 LM324 замечание по применению для неинвертирующих и инвертирующих LM224J LM124/LM224/LM324 RETS124X lm324 DUAL SUPPLY приложение LM124J
Текст: Нет доступного текста файла

2002 — LM324 Маломощный четырехъядерный операционный усилитель

Аннотация: внутренняя блок-схема LM324 ВНУТРЕННЯЯ СХЕМА LM324 Схема LM324 Схема LM324 СХЕМА LM324 LM224 Схема lm324 Приложение lm324 LM324A
Текст: Нет доступного текста файла

2009 — LM224

Аннотация: LM324A СХЕМА LM324 СХЕМА ВНУТРЕННЯЯ СХЕМА LM324 Применение lm324 Принципиальная схема lm324 lm324 Примечание по применению LM324 Внутренняя блок-схема LM324 LM2902
Текст: Нет доступного текста файла

Каталог Лист данных MFG и тип ПДФ Теги документов
2001 — LM324

Аннотация: Схема регулятора LM324 LM2902V lm324 треугольник LM324ADR2 lm324 приложение LM324 СХЕМА ВЫВОДОВ LM224D LM324 14 СХЕМА ВЫВОДОВ операционного усилителя LM324
Текст: Нет доступного текста файла


Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, LM2902V ЛМ324 MC1741 р14525 ЛМ324/Д Схема регулятора LM324 LM2902V lm324 треугольник LM324ADR2 приложение lm324 СХЕМА ВЫВОДОВ LM324 LM224D 14-КОНТАКТНАЯ СХЕМА LM324 операционный усилитель LM324

Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, ЛМ2902В, NCV2902 ЛМ324 MC1741 ПДИП-14 ЛМ324/Д LM324DR2G СХЕМА ВНУТРЕННИХ ЦЕПЕЙ LM324 LM324 16 PIN ДЕТАЛИ LM224DG 14-КОНТАКТНАЯ СХЕМА LM324 СХЕМА LM324 СХЕМА ВЫВОДОВ LM324 ДЕТАЛИ ВЫВОДА LM324 Техническое описание компаратора Lm324
2006 — полосовой фильтр на LM324

Реферат: LM324 LM2902V NCV2902 конструкция полосового фильтра с использованием lm324 след lm324 LM324DR2G приложение lm324 MC1741 LM324A
Текст: Нет доступного текста файла


Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, ЛМ2902В, NCV2902 ЛМ324 MC1741 ПДИП-14 ЛМ324/Д полосовой фильтр на LM324 LM2902V NCV2902 разработка полосового фильтра с использованием lm324 след lm324 LM324DR2G приложение lm324 MC1741 LM324A

Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, ЛМ2902В, NCV2902 ЛМ324 MC1741 ПДИП-14 ЛМ324/Д LM324 как преобразователь напряжения в ток СХЕМА ВЫВОДОВ LM324 СХЕМА LM324 LM324 16 PIN ДЕТАЛИ СХЕМА ВНУТРЕННИХ ЦЕПЕЙ LM324 14-КОНТАКТНАЯ СХЕМА LM324 LM324DR2G Запас по фазе LM224 Техническое описание компаратора Lm324
2005 — LM324

Реферат: LM224NG LM2902NG Генератор стробирующих импульсов LM324 NCV2902 LM324ADR2 LM224DG lm324 8-контактный LM324 КОНТАКТНАЯ СХЕМА
Текст: Нет доступного текста файла


Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, ЛМ2902В, NCV2902 ЛМ324 MC1741 ПДИП-14 ЛМ324/Д LM224NG LM2902NG Генератор стробирующих импульсов LM324 LM324ADR2 LM224DG лм324 8-контактный СХЕМА ВЫВОДОВ LM324

Оригинал
PDF ЛМ324/ЛМ324А, ЛМ2902/ЛМ2902А 100 дБ ЛМ324/ЛМ324А ЛМ2902/ЛМ2902А: ЛМ2902/ЛМ2902А ДС400002 LM2902 Схема приложения LM2902 ЛМ324 СХЕМА ВНУТРЕННИХ ЦЕПЕЙ LM324 схемы lm324 LM324 ИСПОЛЬЗОВАНИЕ схема lm324 LM324 в ПРИМЕНЕНИИ LM324N LM324A
2012 — лм324

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF ЛМ324/ЛМ324А, ЛМ2902/ЛМ2902А ДС400002 лм324
2002 — LM324

Резюме: LM324 so14 LM324 PIN DIAGRAM LM2902V LM224 14 PIN DIAGRAM Приложения lm324 полосовой фильтр с использованием схемы LM324 и схема контактов LM324 LM2902 LM224
Текст: Нет доступного текста файла


Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, ЛМ2902В, NCV2902 ЛМ324 MC1741 р14525 ЛМ324/Д LM324 со14 СХЕМА ВЫВОДОВ LM324 ЛМ2902В 14-КОНТАКТНАЯ СХЕМА LM224 lm324 приложения полосовой фильтр на LM324 распиновка и принципиальная схема LM324 LM2902 ЛМ224

Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, ЛМ2902В, NCV2902 ЛМ324 MC1741 ЛМ324/Д LM224DT LM324DG LM2902V LM324ADR2
2003 — LM324 КОНТАКТНАЯ СХЕМА

Резюме: 14-КОНТАКТНАЯ СХЕМА LM324 ВНУТРЕННЯЯ КОНТУРНАЯ СХЕМА LM324 16-КОНТАКТНЫЕ ДЕТАЛИ LM324 Техническое описание компаратора Lm324 СХЕМА схемы LM324 Применение lm324 LM324 в качестве преобразователя V в I, четырехъядерный компаратор LM324 ДЕТАЛИ ДЛЯ ВЫВОДОВ LM324
Текст: Нет доступного текста файла


Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, ЛМ2902В, NCV2902 ЛМ324 MC1741 ЛМ324/Д СХЕМА ВЫВОДОВ LM324 14-КОНТАКТНАЯ СХЕМА LM324 СХЕМА ВНУТРЕННИХ ЦЕПЕЙ LM324 LM324 16 PIN ДЕТАЛИ Техническое описание компаратора Lm324 СХЕМА LM324 lm324 приложения LM324 как преобразователь напряжения в ток счетверенный компаратор LM324 ДЕТАЛИ ВЫВОДА LM324

Оригинал
PDF ЛМ324/Д ЛМ324, ЛМ324А, ЛМ224, LM2902 ЛМ324 MC1741 ЛМ324/Д* микросхемы LM324 pdf микросхемы LM324 ic lm324 полосовой фильтр на LM324 СХЕМА ВЫВОДОВ LM324 8-контактный компаратор IC LM324 LM324 со14 14-КОНТАКТНАЯ СХЕМА LM324 8-контактный IC LM324
ЛМ324

Аннотация: компаратор LM324 ic 8-контактный IC lm324 LM2902 схема повторителя напряжения с использованием LM324 14-контактный IC lm324 генератор прямоугольных импульсов lm324n LM324n полосовой фильтр компаратора ic с использованием LM324 lm324 8-контактный
Текст: Нет доступного текста файла


Оригинал
PDF ЛМ124/ЛМ224/ЛМ324/ЛМ2902 ЛМ324/ЛМ2902 ЛМ324 100 дБ ЛМ324М, ЛМ324МХ, ЛМ324 Микросхема компаратора LM324 8-контактный IC LM324 LM2902 схема повторителя напряжения на LM324 14-контактный IC LM324 генератор прямоугольных импульсов lm324n Микросхема компаратора LM324n полосовой фильтр на LM324 лм324 8-контактный

Оригинал
PDF ЛМ324/ЛМ324А, ЛМ2902/ЛМ2902А 100 дБ ЛМ324/ЛМ324А ЛМ2902/ЛМ2902А: ЛМ2902/ЛМ2902А ДС400002 лм324а лм2902 Схема приложения LM2902 LM324 в ПРИМЕНЕНИИ схемы lm324 схема lm324 СХЕМА ВНУТРЕННИХ ЦЕПЕЙ LM324 ЛМ2902А ЛМ324 Параметры операционного усилителя LM324
lm324 8 контактов

Аннотация: LM124D
Текст: Нет доступного текста файла


OCR-сканирование
PDF 24/LM324 лм324 8-контактный LM124D

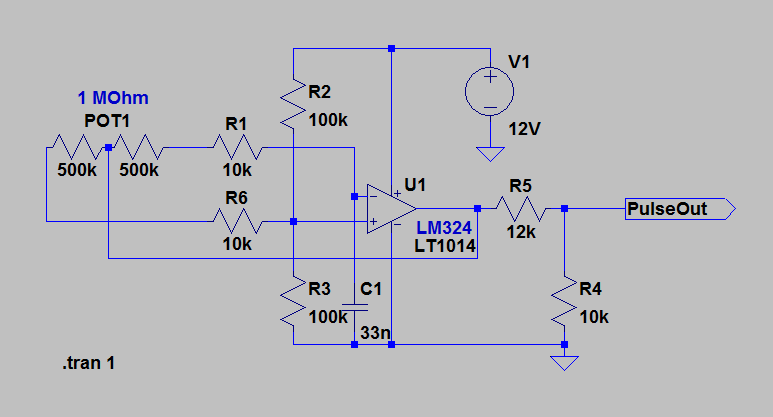

2010 — Генератор стробирующих импульсов LM324

Реферат: lm324 LM324 ДЕТАЛИ 16 ВЫВОДОВ СХЕМА LM324 КОНТРОЛЬ ТЕМПЕРАТУРЫ пайка lm324 ВНУТРЕННЯЯ СХЕМА LM324 Основание полосового фильтра lm324 с использованием генератора LM324 lm324 wien СХЕМА ВЫВОДОВ LM324
Текст: Нет доступного текста файла


Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, ЛМ2902В, NCV2902 ЛМ324 MC1741 ПДИП-14 ЛМ324/Д Генератор стробирующих импульсов LM324 LM324 16 PIN ДЕТАЛИ СХЕМА LM324 КОНТРОЛЬ ТЕМПЕРАТУРЫ пайка lm324 СХЕМА ВНУТРЕННИХ ЦЕПЕЙ LM324 след lm324 полосовой фильтр на LM324 lm324 генератор вены СХЕМА ВЫВОДОВ LM324

Оригинал
PDF ЛМ124, ЛМ224, ЛМ324 DIP14 СО-14 ЛМ324ДИП-14 LM324D SO14 СХЕМА ВЫВОДОВ LM324 ЛМ324 pdf микросхемы LM324 14-КОНТАКТНАЯ СХЕМА LM224 лм3244 СХЕМА ВЫВОДОВ LM324N лм324 8-контактный ic lm324 ст сделать
Компаратор LM324 ic

Реферат: Motorola LM2902 Motorola LM324 ic lm324 конструкция полосового фильтра с использованием lm324 LM324 ic LM324 LM324 схема регулятора IC LM324 LM2902В
Текст: Нет доступного текста файла


OCR-сканирование
PDF ЛМ324 MC1741 L3L72S3 ЛМ324/Д ЛМ324/Д Микросхема компаратора LM324 моторола LM2902 моторола LM324 ic lm324 разработка полосового фильтра с использованием lm324 LM324 IC Схема регулятора LM324 микросхемы LM324 LM2902V

Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, ЛМ2902В, NCV2902 ЛМ324 MC1741 ЛМ324/Д лм324а
2001 — LM2902

Аннотация: LM324D схема повторителя напряжения lm324 с использованием LM324 LM324ADR2 приложение lm324 LM2902V конструкция полосового фильтра с использованием генератора lm324 lm324 с однополярным питанием LM324C
Текст: Нет доступного текста файла


Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, ЛМ2902В, NCV2902 ЛМ324 MC1741 р14525 ЛМ324/Д ЛМ2902 LM324D схема повторителя напряжения на LM324 LM324ADR2 приложение lm324 LM2902V разработка полосового фильтра с использованием lm324 lm324 осциллятор с одним источником питания LM324C

Оригинал
PDF ЛМ124/ЛМ224/ЛМ324/ЛМ2902 ЛМ124 лм224 СХЕМА LM324N постоянный ток нагрузки с использованием lm324 Замечания по применению LM324 для неинвертирующих и инвертирующих устройств LM224J ЛМ124/ЛМ224/ЛМ324 RETS124X Приложение lm324 DUAL SUPPLY LM124J
1996 — IC LM324

Реферат: конструкция полосового фильтра с использованием компаратора lm324 LM324 ic LM324 СХЕМА ВЫВОДОВ ic lm324 8-контактный компаратор LM324 lm324 ic LM324.02
Текст: Нет доступного текста файла


Оригинал
PDF ЛМ324/Д ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, LM2902V ЛМ324 MC1741 ЛМ324/Д* микросхемы LM324 разработка полосового фильтра с использованием lm324 Микросхема компаратора LM324 СХЕМА ВЫВОДОВ LM324 ic lm324 8-контактный компаратор IC LM324 Замечания по применению ic LM324 LM324 как преобразователь напряжения в ток моторола LM2902

Оригинал
PDF LM2902 ЛМ324/ЛМ324А ЛМ224/ LM224A 100 дБ ЛМ224/ЛМ224А, ЛМ324/ЛМ324А LM2902: Счетверенный операционный усилитель малой мощности LM324 Внутренняя блок-схема LM324 СХЕМА ВНУТРЕННИХ ЦЕПЕЙ LM324 схема лм324 СХЕМА LM324 ЛМ324 ЛМ224 схемы lm324 приложение lm324 LM324A
Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


OCR-сканирование
PDF ДС60000124
2004 — треугольник lm324

Аннотация: полосовой фильтр с использованием LM324 LM2902NG LM224NG LM224DG LM324A NCV2902 LM324 LM2902V LM2902
Текст: Нет доступного текста файла


Оригинал
PDF ЛМ324, ЛМ324А, ЛМ224, ЛМ2902, ЛМ2902В, NCV2902 ЛМ324 MC1741 ПДИП-14 ЛМ324/Д lm324 треугольник полосовой фильтр на LM324 ЛМ2902NG LM224NG LM224DG LM324A NCV2902 LM2902V LM2902

Оригинал
PDF ЛМ224/ЛМ224А, ЛМ324/ЛМ324А, LM2902 100 дБ ЛМ324/ЛМ324А LM2902: ЛМ324/ЛМ324А LM2902 ЛМ224/ЛМ224А ЛМ224 LM324A СХЕМА LM324 СХЕМА ВНУТРЕННИХ ЦЕПЕЙ LM324 приложение lm324 схема лм324 лм324 Примечание по применению LM324 Внутренняя блок-схема LM324

Предыдущий 1 2 3 … 23 24 25 Далее

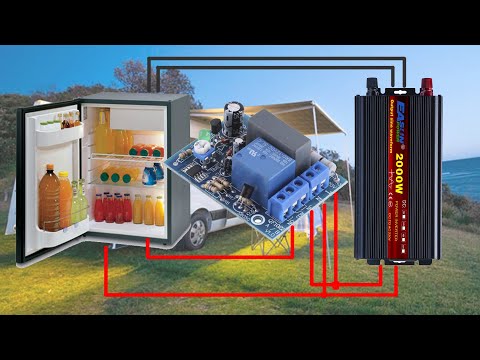

Цепь контроллера заряда аккумулятора с использованием компаратора LM324 IC

by Circuit-admin Оставить комментарий

Схема контроллера заряда , использующая lm324 для аккумулятора , избавит вас от проблем. Он делает это, не беспокоясь о переключении зарядного устройства с разными уровнями заряда батареи. Основными преимуществами являются увеличенный срок службы и низкое потребление тока. Причина в том, что он отключает зарядное устройство, когда аккумулятор полностью заряжен .

Схемы контроллера заряда батареи, использующие микросхему 555, многим часто трудно понять. Особенно установка пороговых уровней и анализ процедуры. По этим причинам я решил представить это зарядное устройство. Здесь вам будет проще установить пороговые уровни.

Кроме того, такая конструкция контроллера заряда упрощает отладку. Основным компонентом этой схемы является микросхема компаратора LM324. Он имеет четыре встроенных компаратора внутри, где мы используем только один.

Вы можете использовать любые другие микросхемы компараторов, такие как LM358, LM317, LM339 и т. д. Я использовал здесь lm324 из-за его высокой доступности. Кроме того, для изучающих основы электроники вам нужно сначала знать, что такое компаратор.

Схема цепи контроллера заряда с использованием LM324

Щелкните изображение, чтобы увеличить его

Компоненты, необходимые для схемы контроллера заряда аккумулятора0563

  • Transistor BC548X2
  • Led Green
  • Capacitor 1000uF
  • Resistor 1KX4, 100K
  • Pot 50K/47K
  • Relay 12V/10A
  • Transformer 0-15V/2A
  • Here we have used LEDs to indicate the charging статус. Эта схема контроллера зарядки может применяться с любой системой, в которой используются перезаряжаемые батареи. Примеры включают аварийные ИБП, инверторы, телефонные трубки и т. д.

    Принцип работы цепи контроллера заряда батареи

    • Понижающий трансформатор понижает линейное напряжение до 15 В, а мостовой выпрямитель выполняет процесс преобразования переменного тока в постоянный (выпрямление), за которым следует емкостной фильтр, удаляющий пульсации переменного тока.
    • Питание для работы схемы зарядного устройства осуществляется от аккумулятора (поскольку он всегда должен контролировать уровень напряжения аккумулятора, даже при отключении сетевого питания).
    • Неинвертирующий вывод компаратора подключен к стабилитрону и резистору 1k, которые используются для получения опорного напряжения 5,1 В, а его инвертирующий вывод используется для контроля уровня заряда батареи.
    • Использование стабилитрона вместо резисторов гарантирует, что эталонное значение не зависит от уровня заряда батареи и колебаний температуры.
    • На самом деле сравнение происходит не между эталонным напряжением и фактическим напряжением батареи, а между пропорциональным значением уровня заряда батареи и эталонным значением. Это пропорциональное значение достигается с помощью потенциометра.
    • Если уровень заряда батареи ниже нижней пороговой точки (скажем, LTP), то эталонное напряжение становится выше, чем пропорциональное значение батареи. Таким образом, выход компаратора становится положительным.
    • Затем включается транзистор (поскольку выход компаратора подключен к базе транзистора BC548 через резистор 1k), а затем реле. Я использовал диод свободного хода вместе с реле, чтобы обесточить индуктор.
    • А когда сравнение идет в обратном направлении, выход компаратора низкий и транзисторы выключены, что приводит к отключению питания.
    • Выход компаратора также подключен к другому BC548 через резистор 1k, который вносит гистерезис. Это означает, что когда зарядное устройство включено, транзистор включен, и он делает резистор 100 кОм параллельным соответствующему делителю напряжения, тогда падение на делителе снова уменьшится, увеличивая уровень заряда.
    • Верхняя пороговая точка (уровень напряжения при выключенном зарядном устройстве) может быть установлена ​​путем изменения положения потенциометра.
    • Разницу между UTP и LTP (гистерезис) можно изменить, заменив резистор 100k, уменьшение сопротивления увеличивает гистерезис и наоборот.
    • Резистор 8,2 Ом мощностью 10 Вт, включенный последовательно со схемой, помогает ограничить зарядный ток. Для аккумуляторов большей емкости это не требуется, так как время зарядки увеличится.

    Заключение

    Поскольку пороговые уровни для включения и выключения зарядного устройства различны (гистерезис), это помогает избежать проблем с колебаниями реле из-за тока утечки батареи. Пороговые уровни можно установить, меняя положение потенциометра. При построении схемы контроллера заряда на lm324, так как мы переключаем зарядное устройство с помощью реле, можно подключить аккумулятор любой емкости.

    Силовые трансформаторы рекомендуются при использовании аккумуляторов большей емкости для сокращения времени зарядки. Для аккумуляторов малой емкости следует использовать последовательное сопротивление для ограничения зарядного тока, что не требуется для аккумуляторов большей емкости.

    Рубрики: Основы

    Взаимодействие с читателями

    Схема усилителя-распределителя звука

    с использованием LM324

    Инженерные проекты

    Усилитель-распределитель звука

    представляет собой схему, передающую сигнал от одного источника звука на множество выходов с возможностью соответствующего усиления. Опубликованный здесь проект схемы усилителя-распределителя звука с использованием LM324 показан на рисунке 1 и представляет собой недорогой малошумящий усилитель, разработанный с использованием одного из самых популярных операционных усилителей LM324. Схема усилителя-распределителя звука представляет собой комбинацию малошумящего входного транзисторного усилителя и операционного усилителя для обеспечения хороших характеристик.

    Описание схемы усилителя-распределителя звука на LM324

    Схема усилителя-распределителя звука разработана с использованием малошумящего NPN-транзистора BC550 и счетверенного операционного усилителя LM324. Различные другие пассивные компоненты, такие как резисторы и конденсаторы, также используются в этой схеме для безупречной работы. Аудиосигнал от источника звука (например, с мобильного телефона или компьютера) подключается к разъему аудиовхода (CON 1 ). Резистор R 1 в сочетании с конденсатором С 2 для формирования сети, которая обходит помехи (в основном, радиочастотные помехи (RFI) и электромагнитные помехи (EMI)), если таковые имеются в источнике входного звука. Усилитель входного каскада построен на шумовом транзисторе T 1 .

    Для уменьшения искажений в выходном каскаде схема обратной связи выполнена с использованием резистора R 2 и переменного резистора VR 1 и включена между выходом 1 ст ОУ (ИС 1 -А) и базу транзистора Т 1 . Цепь обратной связи обеспечивает начальную рабочую точку транзистора усилителя входного каскада (T 1 ) путем реализации отрицательной обратной связи по переменному току, а также по постоянному току. Ток коллектора T 1 регулируется от 0,2 мВ до 1 мВ.

    Исходя из приведенной выше схемы (список деталей, используемых в этом проекте), коэффициент усиления по напряжению схемного усилителя-распределителя звука составляет 30. Мы можем рассчитать коэффициент усиления по напряжению, применив формулу.

    Четыре отдельных динамика или усилитель мощности подключены к четырем выходам четырех внутренних операционных усилителей LLM324, показанных на принципиальной схеме.

    Согласно техпаспорту операционного усилителя LM324 рабочее напряжение составляет от 3В до 32В, а для работы размещенной здесь схемы усилителя-распределителя звука в рабочем диапазоне предпочтительнее питание 12В. Резистор R 14 с конденсаторами С 3 и С 4 образуют фильтрующую сеть питания транзистора Т 1 . Мы можем рассчитать ток покоя цепи, применив формулу.

    Ток покоя цепи = ток эмиттера транзистора T 1 + Ток покоя операционного усилителя

    Таким образом, ток покоя схемы очень низкий.

    Процедура настройки переменного резистора VR

    1
    1. Подайте в цепь напряжение без пульсаций (регулируемый источник питания).
    2. Короткое замыкание обоих контактов разъема CON 1 (разъем аудиовхода).
    3. Подстроить переменный резистор VR 1 таким образом, чтобы напряжение на коллекторе транзистора T 1 составляло половину напряжения питания (6В).
    4. Разомкните замыкание разъема CON 1 .

    Выходное напряжение на отдельном операционном усилителе LM324 (контакты 1, 7, 8 и 14) можно рассчитать по приведенной ниже формуле: Пиковое напряжение) подается на разъемы CON 1 , выход будет,

    Примечание: Последовательная комбинация VR 1 и R 2 может быть заменена одним резистором номиналом 510 кОм. если входное напряжение питания изменилось на 15В.

    Ознакомьтесь с другим нашим проектом по усилителю-распределителю

    1. Усилитель-распределитель видео

    ПЕРЕЧЕНЬ ДЕТАЛЕЙ СХЕМЫ РАСПРЕДЕЛИТЕЛЬНОГО УСИЛИТЕЛЯ ЗВУКА С ИСПОЛЬЗОВАНИЕМ LM324

    Резисторы (все ¼ Вт, ± 5% углерода)
    R 1 , R 6 – R 9 = 100 Ом

    R 2 = 330 кОм

    R 3 = 15 кОм

    R 4 = 470 Ом

    Р 5 = 2 кОм

    R 10 – R 13 = 22 кОм

    R 4 = 220 Ом

    VR 1 = 2,2 МОм

    Конденсаторы
    C 1 = 4,7 мкФ, 35 В (электролитические конденсаторы)

    C 2 = 100 пФ (керамический диск)

    C 3 , C 5 = 100 нФ (керамический диск)

    C 4 , C 6 = 220 мкФ, 35 В (электролитические конденсаторы)

    C 7 – C 10 = 10 мкФ, 35 В (электролитические конденсаторы)

    Полупроводники
    IC 1 = LM324 (четырехъядерный операционный усилитель)

    T 1 = BC550 npn транзистор

    Разное
    CCON 1 – CON 6 = 2-контактные клеммные соединители

    Источник питания 12 В постоянного тока



    Схема усилителя Электронные проекты

    LM324N Texas Instruments, прецизионный, операционный усилитель, 1,2 МГц, 5 → 28 В, 14-контактный PDIP

    Посмотреть все операционные усилители


    20 Доступно в Южной Африке для отправки или получения в тот же день. Тяжелые, опасные или литиевые продукты исключены. Применяются условия доставки)

    9100 Доступно из Великобритании/Европы в течение 4–6 рабочих дней для сбора или доставки в крупные города (за исключением тяжелых, опасных или литиевых продуктов. Применяются условия доставки)

    Tickadded

    Просмотр корзины

    Цена (исключение НДС) Каждый (в пакете 10)

    R 5,083

    (Exc. Nat)

    R 5,845

    9087 (INC. Inc. Inc. Inc. Inc. Inc.

    R 5,845

    9087 (INC. Inc. Inc. Inc. Inc. Inc. Vat)

    R 5,845

    9087 (INC)

    r Per unit Per Pack* 10 — 240 R 5. 083 R 50.83 250 — 990 R 4.982 R 49.82 1000 — 2490 4,832 р R 48.32 2500 — 4990 R 4.639 R 46.39 5000 + R 4.453 R 44.53 *price indicative

    Packaging Options:

    checkmarkСтандартная упаковка

    empty-checkmarkПроизводственная упаковка

    Артикул RS:
    661-0530
    Произв. Деталь №:
    LM324N
    Производитель:
    Texas Instruments

    Technical data sheets

    • docPdfESD Control Selection Guide V1
    • docZipSchematic Symbol & PCB Footprint

    Legislation and Compliance


    Product Details

    General Purpose Op Amps, LM Серия

    Линейка операционных усилителей общего назначения от Texas Instruments, подходящих для множества применений. Эти устройства предлагают экономичную производительность в неспециализированных приложениях и доступны в одинарной, двойной и счетверенной конфигурациях. Ассортимент включает большое разнообразие корпусов как для сквозных отверстий, так и для поверхностного монтажа. Многие устройства семейства операционных усилителей LM отличаются низким энергопотреблением и могут работать с отдельными источниками питания с входными синфазными напряжениями, включающими землю.


    Specification

    9099 ± 1,1995
    Attribute Value
    Amplifier Type Precision
    Mounting Type Through Hole
    Package Type PDIP
    Power Тип питания Двойной, одинарный
    Количество каналов на чип 4
    Количество выводов 14
    Типичное однопоставное напряжение 5 → 28 В
    Типичный продукт полосы ширины 1,2 МГц
    Тип Dual Suppltage
    . ±5 V, ±9 V
    Typical Slew Rate 0.5V/µs
    Maximum Operating Temperature +70 °C
    Minimum Operating Temperature 0 °C
    Rail to Rail No
    Typical Voltage Gain 100 dB
    Dimensions 19.3 x 6.35 x 4.57mm
    Typical Input Voltage Noise Density 35nV/√Hz
    Длина 19,3 мм
    Ширина 6,35 мм
    Высота 4,57 мм
    9

    20 Доступно в южной африке. Тяжелые, опасные или литиевые продукты исключены. Применяются условия доставки)

    9100 Доступно из Великобритании/Европы в течение 4–6 рабочих дней для сбора или доставки в крупные города (за исключением тяжелых, опасных или литиевых продуктов. Применяются условия доставки)

    tickAdded

    Посмотреть корзину

    В пакете 10)

    R 5,083

    (EXC. НДС)

    R 5,845

    (INC. НДС)

    UNITS FERTIN — 240 R 5.083 R 50.83
    250 — 990 R 4. 982 R 49.82
    1000 — 2490 R 4.832 R 48.32
    2500 — 4990 R 4.639 R 46,39
    5000 + R 4,453 R 44,53
    *Индикативная цена
    .0137

    empty-checkmarkProduction Pack

    LM324n Omp IC IC — в Пакистане

    -38%

    Наведите курсор на изображение, чтобы увеличить его

    Нажмите, чтобы открыть расширенный вид

  • Истинный дифференциальный входной каскад
  • Четыре усилителя в упаковке
  • Внутренняя компенсация
  • Диапазон синфазного сигнала расширяется до отрицательного напряжения питания
  • Распиновка отраслевого стандарта
  • Сравнить

    Артикул: 00-735 Категории: Компоненты, ИС и логика Теги: брошюра lm324n, стоимость lm324n, техническое описание lm324n, farnell lm324n, схема компаратора lm324, lm324 ic использует, макет lm324, схема светодиодного драйвера lm324, lm324 библиотека ltspice, lm324 lm358, фильтр нижних частот lm324, фильтр нижних частот lm324 схема, lm324 ltspice lib, модель lm324 ltspice, напряжение lm324, повторитель напряжения lm324, схема стабилизатора напряжения lm324, lm324 vs lm358, lm324 vs lm741, lm324 vs tl074, lm324 vs tl084, lm324n, lm324n alldatasheet, lm4n, библиотека lamazonm3alt , Усилитель lm324n, усилитель lm324n, схема усилителя lm324n, схема усилителя lm324n, lm324n arduino, lm324n в качестве компаратора, схема усилителя звука lm324n, схема высоких частот lm324n, зарядное устройство lm324n, схема зарядного устройства lm324n, lm324n cena, микросхема lm324n, lm324n схема, схема lm324n, lm324n como probarlo, компаратор lm324n, lm324n conrad, lm324n current source, lm324n czujnik ruchu, lm324n data, lm324n database, lm324n datasheet, lm324n datasheet espa ñol, lm324n datasheet pdf скачать, lm324n datasheet st, lm324n datasheet texas tools, lm324n datenblatt, lm324n диаграмма, lm324n дифференциальный усилитель, lm324n digikey, lm324n dip, lm324n eagle library, lm324n ebay, lm324n ecg, lm324n 2 эквивалент, lm3m24n entegre , lm324n esquema, lm324n пример, lm324n Fairchild, lm324n fiyat, lm324n foctionnement, lm324n след, lm324n funcionamiento, lm324n функция, lm324n грибы, lm324n усиление, lm324n гитарная педаль, lm324n схема, lm324n схема, lm324n схема 4ic, lm324n схема техническое описание, функция lm324n ic, распиновка lm324n ic, цена lm324n ic, проект lm324n ic, использование lm324n ic, работа lm324n ic, входное сопротивление lm324n, схема инвертора lm324n, lm324n jak sprawdzić, lm324n jaycar, lm324n kapcsolások, 3m2enkafnkaf324n lm324n la gi, lm324n là ic gì, lm324n lm324n-datasheet, lm324n ltspice, lm324n максимальное напряжение, lm324n металлоискатель, lm324n montage, lm324n Motorola datasheet, lm324n mouser, lm324n multisim, lm324 n National Semiconductor, lm324n ne işe yarar, lm324n nedir, lm324n on semiconductor, lm324n onsemi, lm324n op amp, lm324n op amp схема, lm324n op amp datasheet, lm324n генератор, lm324n para que serve, lm324n para que sirve, lm324n para que serve, lm324n para que sirve, lm324n pdf datasheet, lm324n конфигурация контактов, lm324n pinout, lm324n pinout datasheet, lm324n preamp, lm324n price, lm324n project, lm324n quad op amp, lm324n que es, lm324n rail to rail, lm324n reemplazo, lm324n reichelt, lm324n 2, lrs324n замена, lrs324n схема, скорость нарастания lm324n, lm324n smd, спецификация lm324n, спецификация lm324n, lm324n spice, модель lm324n spice, lm324n st, спецификация lm324n st, напряжение питания lm324n, тест lm324n, тестер lm324n, lm324n texas, lm324n 3texas tools, lm324n 3as4 tools техническое описание, термопара lm324n, схема таймера lm324n, lm324n tme, регулятор тембра lm324n, модернизация lm324n, использование lm324n, usos lm324n, напряжение lm324n, повторитель напряжения lm324n, регулятор напряжения lm324n, lm324n vs lm324, lm324n vs lm324an, vum324n meter, lm324n wikipedia, lm324n xiaomi, lm324n xml, lm324n xml datasheet, lm324n zamiennik, lm324n zasilacz, lm324n zastosowanie, lm324n/nopb, lm324n/nopb datasheet, motorola lm324n, national lm324n, project with lm324n, rangkaian lm324n, uklad lm324n, wzmacniacz лм324н

    • Описание
    • Перевозки
    • Технические характеристики
    • Отзывы (0)
    • Информация о поставщике
    • Больше продуктов
    • Запрос продукта

    205 Views

    LM324n Omp IC представляет собой 14-выводную микросхему IC , состоящую из четырех независимых операционных усилителей ( операционных усилителей ), компенсированных в одном корпусе. Операционные усилители — это электронные усилители напряжения с высоким коэффициентом усиления, дифференциальным входом и, как правило, несимметричным выходом. Выходное напряжение во много раз превышает разность напряжений между входными клеммами операционного усилителя. Эти лучших операционных усилителей питаются от одного источника питания LM324, и необходимость в двойном источнике питания отпадает. Их можно использовать в качестве усилителей , компараторов, генераторов, выпрямителей и т. д. обычные операционные усилители проще реализовать с помощью LM324.

    Характеристики и характеристики четырехканальных операционных усилителей с одним источником питания LM 324:
    • Выходы с защитой от короткого замыкания.
    • Истинный дифференциальный входной каскад.
    • Однополярное питание: от 3,0 В до 32 В.
    • Низкие входные токи смещения: максимум 100 нА (LM324A).
    • Четыре усилителя в упаковке.
    • Внутренняя компенсация.
    • Диапазон синфазного сигнала распространяется на отрицательный источник питания.
    • Стандартные выводы.
    • Зажимы ESD
    • на входах повышают надежность, не влияя на работу устройства.
    • Префикс
    • NCV для автомобильных и других приложений, требующих уникальных требований к сайту и изменению управления; Квалификация AEC-Q100 и поддержка PPAP.
    • Эти устройства не содержат свинца, галогенов и бромированных огнестойких добавок и соответствуют требованиям RoHS.

    Описание контакта:
    1. Выход 1-го компаратора: Выход 1
    2. Инвертирующий вход 1-го компаратора: Вход 1-
    3. Неинвертирующий вход 1-го компаратора:  Вход 1
    4. Напряжение питания; 5 В (до 32 В): В пост. тока

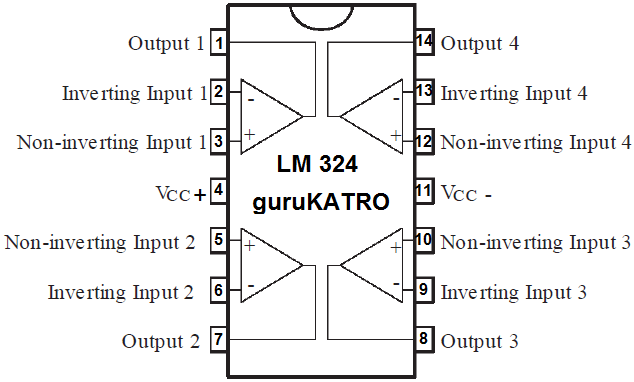

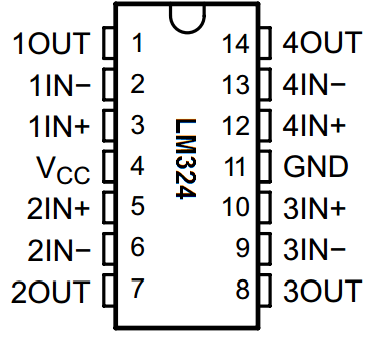

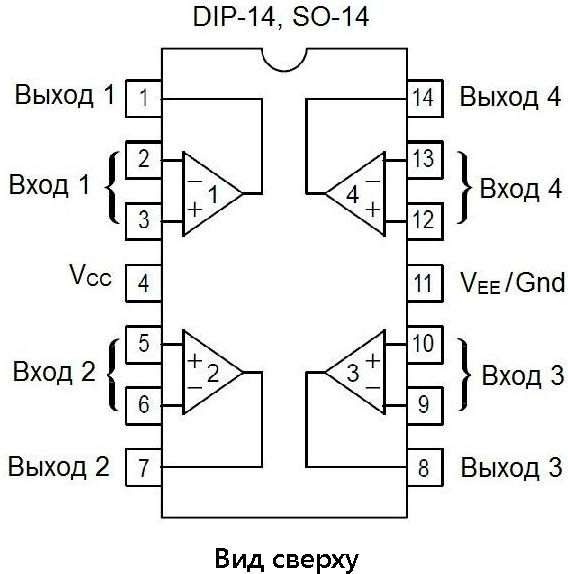

    5. Неинвертирующий вход 2-го компаратора: Вход 2
    6. Инвертирующий вход 2-го компаратора: Вход 2-
    7. Выход 2-го компаратора: Выход 2
    8. Выход 3-го компаратора: Выход 3
    9. Инвертирующий вход 3-го компаратора:  Вход 3-
    10. Неинвертирующий вход 3-го компаратора: Вход 3
    11. Заземление (0 В):  Заземление
    12. Неинвертирующий вход 4-го компаратора: Вход 4
    13. Инвертирующий вход 4-го компаратора:  Ввод 4-
    14. Выход 4-го компаратора: Выход 4

    В комплект входят:
    • 1 x LM324 Счетверенный операционный усилитель IC

    DataSheet:

    Pakluck Лучший веб-сайт для онлайн-покупок LM324 Quad OP-AMP Operational Amplifier IC по низкой цене в Карачи, Лахоре, Исламабаде, Равалпинди, Пешаваре, Мултане, Кветте, Фейсалабаде и по всему Пакистану

    0

    Дополнительная информация

    Вес 0,15 кг

    Информация о поставщике

    • Продан: Паклак

      1 250,00 фунтов стерлингов 1 499,00 фунтов стерлингов

      Продан: Паклак

      1 250,00 фунтов стерлингов 1 499,00 фунтов стерлингов
    • Рейтинг 5,00 из 5

      01

      Продан: Паклак

      280,00 ₨ 350,00 ₨

      Продан: Паклак

      280,00 фунтов стерлингов 350,00 фунтов стерлингов

    Запрос продукта

    Ваши личные данные будут использоваться для поддержки вашего опыта на этом веб-сайте, для управления доступом к вашей учетной записи и для других целей, описанных в нашей политике конфиденциальности

    Простая схема индикатора уровня заряда батареи с использованием операционного усилителя

    В современном мире мы используем батареи почти во всех электронных гаджетах, от портативных мобильных телефонов, цифровых термометров, смарт-часов до электромобилей, самолетов, спутников и даже роботизированных вездеходов, используемых на Марсе. чья батарея проработала около 700 солей (марсианских дней). Можно с уверенностью сказать, что без изобретения этих электрохимических накопителей, известных как батареи, мир, каким мы его знаем, не существовал бы. Существует множество различных типов батарей, таких как свинцово-кислотные, никель-кадмиевые, литий-ионные и т. д. С появлением технологий мы видим, как изобретаются новые батареи, такие как литий-воздушные батареи, твердотельные литиевые батареи и т. д., которые имеют более высокую энергоемкость и широкий диапазон рабочих температур. Мы уже обсуждали больше о батареях и как они работают в наших предыдущих статьях. В этой статье мы узнаем, как спроектировать простой 12 В индикатор уровня заряда аккумулятора с использованием операционного усилителя.

    Хотя уровень заряда батареи является неоднозначным термином, потому что мы не можем реально измерить заряд, оставшийся в батарее, если мы не используем сложные расчеты и измерения с использованием системы управления батареями. Но в простых приложениях у нас нет роскоши этого метода, поэтому мы обычно используем простой метод для оценки уровня заряда батареи на основе напряжения разомкнутой цепи , который действительно хорошо работает для свинцово-кислотных 12-вольтовых аккумуляторов, поскольку их кривая разряда почти линейна от 13,8 В до 10,1В, которые обычно считаются его верхним и нижним крайними пределами. Ранее мы также построили индикатор уровня заряда батареи на основе Arduino и схему мониторинга напряжения нескольких ячеек, вы также можете проверить их, если вам интересно.

    В этом проекте мы спроектируем и создадим индикатор уровня заряда батареи 12 В с помощью четырехъядерного компаратора на основе OPAMP IC LM324, который позволит нам использовать 4 компаратора на основе OPAMP на одном кристалле. Мы измерим напряжение батареи и сравним его с заданным напряжением, используя микросхему LM324, и запустим светодиоды, чтобы отобразить полученный результат. Давайте прыгнем прямо в него, не так ли?

    Необходимые компоненты
    • LM324 Quad OPAMP IC
    • 4×светодиодные лампы (красные)
    • Резистор 1×2,5 кОм
    • Резистор 5×1 кОм
    • 1×1,6 кОм Резистор
    • Резистор 4×0,5 кОм
    • 14-контактный держатель ИС
    • Винтовая клемма для печатной платы
    • Перфорированная плита
    • Набор для пайки

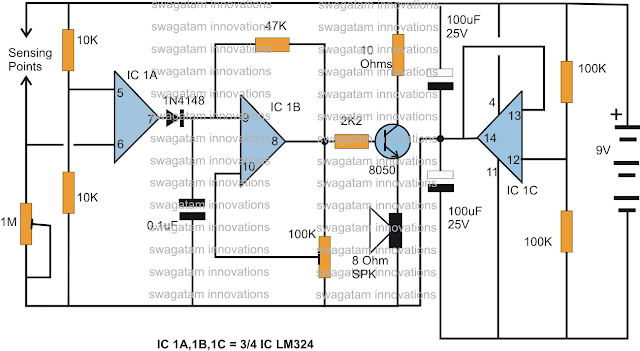

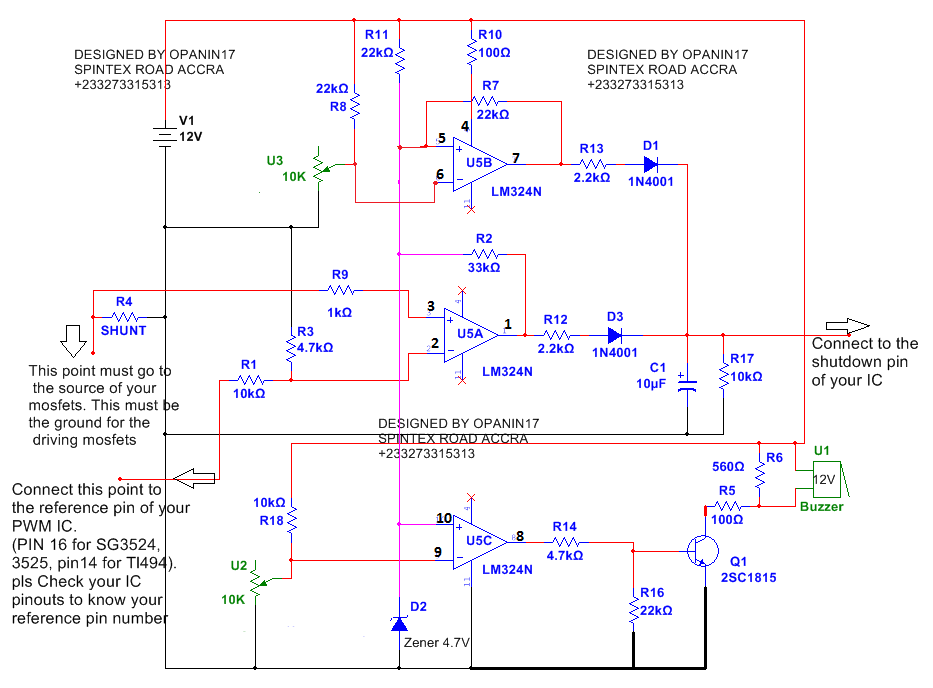

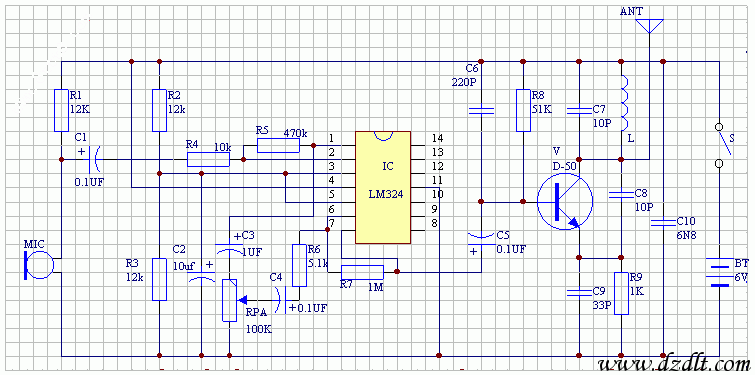

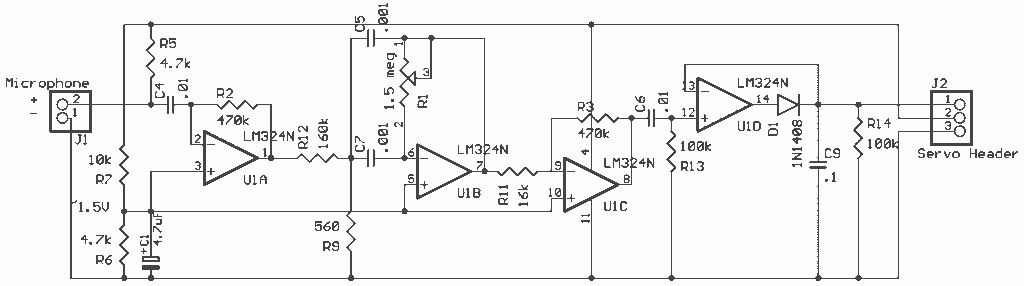

    LM324 Счетверенный операционный усилитель IC

    LM324 — это счетверенный операционный усилитель, интегрированный с четырьмя операционными усилителями , питающимися от общего источника питания. Диапазон дифференциального входного напряжения может быть равен диапазону напряжения источника питания. Входное напряжение смещения по умолчанию очень низкое и составляет 2 мВ. Диапазон рабочих температур составляет от 0°C до 70°C при температуре окружающей среды, тогда как максимальная температура перехода может достигать 150°C. Как правило, операционные усилители могут выполнять математические операции и могут использоваться в различных конфигурациях, таких как усилитель, повторитель напряжения, компаратор и т. д. Таким образом, используя четыре операционных усилителя в одной ИС, вы сэкономите место и упростите схему. Он может питаться от одного источника питания в широком диапазоне напряжений от -3 В до 32 В, что более чем достаточно для проверки уровня заряда батареи до 24 В в этой цепи.

    Принципиальная схема индикатора уровня заряда батареи 12 В

    Полная схема, используемая в индикаторе батареи 12 В , представлена ​​ниже. Я использовал батарею 9 В для иллюстрации на изображении ниже, но предполагаю, что это батарея 12 В.

    Если вам не нравятся графические схемы, вы можете проверить схему ниже на изображении. Здесь Vcc и Ground — это клеммы, которые должны быть подключены к положительному и отрицательному аккумулятору 12 В соответственно.

    Теперь давайте приступим к пониманию работы схемы. Для простоты мы можем разделить схему на 2 разные части.

    Раздел опорных напряжений:

    Во-первых, нам нужно решить, какие уровни напряжения мы хотим измерить в цепи, и вы можете соответствующим образом спроектировать схему делителя напряжения на основе резисторов. В этой схеме D2 является эталонным стабилитроном с номиналом 5,1 В 5 Вт, поэтому он будет регулировать выходное напряжение до 5,1 В на нем. К нему последовательно подключено сопротивление 4 1 кОм, поэтому падение примерно 1,25 В будет на каждом резисторе, который мы будем использовать для сравнение с напряжением батареи . Опорные напряжения для сравнения составляют приблизительно 5,1 В, 3,75 В, 2,5 В и 1,25 В.

    Кроме того, есть еще одна схема делителя напряжения, которую мы будем использовать для сравнения напряжения батареи с напряжением, выдаваемым делителем напряжения, подключенным к стабилитрону. Этот делитель напряжения важен, потому что, настроив его значение, вы определите точки напряжения, за пределами которых вы хотите зажечь соответствующие светодиоды. В этой схеме мы выбрали последовательно резистор 1,6 кОм и резистор 1,0 кОм, чтобы обеспечить коэффициент деления 2,6.

    Таким образом, если верхний предел батареи составляет 13,8 В, тогда соответствующее напряжение, заданное делителем потенциала, будет 13,8/2,6 = 5,3 В, что больше, чем 5,1 В, заданное первым опорным напряжением от стабилитрона, следовательно, все светодиоды будет гореть, если напряжение батареи составляет 12,5 В, т. е. она не полностью заряжена и не полностью разряжена, тогда соответствующее напряжение будет 12,5/2,6 = 4,8 В, что означает, что оно меньше 5,1 В, но больше, чем три других эталонных напряжения, поэтому три Светодиоды загорятся, а один нет. Таким образом, мы можем определить диапазоны напряжения для освещения отдельного светодиода.

    Секция компаратора и светодиода:

    В этой части схемы мы просто подключаем разные светодиоды к разным уровням напряжения. Поскольку IC LM324 представляет собой компаратор на основе операционного усилителя, поэтому всякий раз, когда неинвертирующая клемма конкретного операционного усилителя находится под более высоким потенциалом, чем инвертирующая клемма, выход операционного усилителя будет иметь высокий уровень примерно до уровня напряжения VCC, который в нашем случае является напряжением батареи. . Здесь светодиод не загорится, потому что напряжения на аноде и катоде светодиода равны, поэтому ток не будет течь. Если напряжение на инвертирующей клемме выше, чем на неинвертирующей клемме, то выход OPAMP будет понижен до уровня GND, поэтому светодиод загорится, потому что на его клеммах есть разность потенциалов.

    В нашей схеме мы подключили неинвертирующую клемму каждого операционного усилителя к резистору 1 кОм цепи делителя потенциала, подключенной к батарее, а инвертирующие клеммы подключены к разным уровням напряжения от делителя потенциала, подключенного к Зенер. Таким образом, всякий раз, когда пропорциональное напряжение батареи ниже, чем соответствующее опорное напряжение этого операционного усилителя, выход будет высоким, и светодиод не загорится, как объяснялось ранее.

    Проблемы и улучшения:

    Это довольно грубый и базовый метод аппроксимации напряжения батареи, и вы можете дополнительно изменить его, чтобы считывать диапазон напряжения по вашему выбору, добавив дополнительный резистор последовательно с делитель напряжения, подключенный через диод Зенера 5,1 В, таким образом, вы можете получить большую точность в меньшем диапазоне, чтобы вы могли идентифицировать больше уровней напряжения в меньшем диапазоне для реальных приложений, таких как свинцово-кислотная батарея.

    Вы также можете подключить светодиоды разного цвета для разных уровней напряжения и, если хотите, гистограмму. Я использовал только один LM324 в этой схеме, чтобы упростить ее, вы можете использовать n количество микросхем компаратора и с n резисторами, последовательно со стабилитроном опорного напряжения, вы можете иметь столько опорных напряжений для сравнения, сколько хотите что еще больше повысит точность вашего индикатора.

    Сборка и тестирование индикатора уровня заряда батареи 12 В

    Теперь, когда мы закончили разработку схемы, нам нужно изготовить ее на перфорированной плате. Если вы хотите, вы также можете сначала протестировать его на макетной плате, чтобы увидеть, как он работает, и отладить ошибки, которые вы можете увидеть в схеме. Если вы хотите избавить себя от хлопот, связанных со пайкой всех компонентов, вы также можете спроектировать свою собственную печатную плату в AutoCAD Eagle, EasyEDA или Proteus ARES или любом другом программном обеспечении для проектирования печатных плат, которое вам нравится.

    Поскольку LM324 может работать с широким диапазоном источников питания в диапазоне от -3 В до 32 В, вам не нужно беспокоиться об отдельном источнике питания для микросхемы LM324, поэтому мы использовали только одну пару винтов для печатной платы. Клеммы, которые будут напрямую подключены к клеммам аккумулятора и питают всю печатную плату. Вы можете проверить уровни напряжения от минимального 5,5 В до максимального 15 В с помощью этой схемы. Я настоятельно рекомендую вам добавить еще один резистор последовательно в делитель потенциала на стабилитроне и уменьшить диапазон напряжения каждого светодиода.

    Если вы хотите увеличить диапазон измерения напряжения с 12 В до 24 В, поскольку LM324 может тестировать батареи до 24 В, вам просто нужно изменить коэффициент деления напряжения делителя напряжения, подключенного к батарее, чтобы сделать их сопоставимыми. до уровней напряжения, заданных эталонной схемой Зенера, а также удвоить сопротивление, подключенное к светодиодам, чтобы защитить его от протекания через них сильного тока.

    Полную работу этого руководства также можно найти в видео, ссылка на которое приведена ниже. Надеюсь, вам понравился урок и вы узнали что-то полезное. Если у вас есть какие-либо вопросы, оставьте их в разделе комментариев или вы можете использовать наши форумы для других технических вопросов.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
