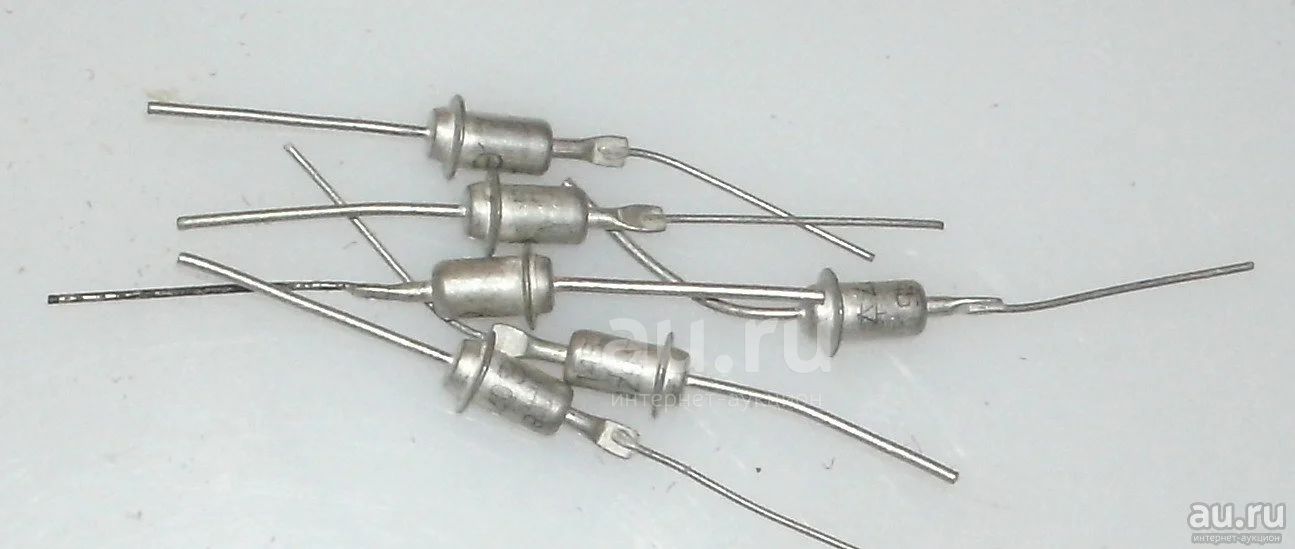

Диод д18 характеристики: Д18, Диод германиевый, импульсный, Россия

Германиевый диод — тип — Большая Энциклопедия Нефти и Газа, статья, страница 3

Cтраница 3

Так как а ад, то вводим термокомпенсацию путем введения в цепь делителя р-п переходов ( германиевых диодов типа Д310), включенных в прямом направлении.  [31]

Вольт-амперные характеристики выпрямительных элементов в пропускающем направлении для.  [32]

На рис. 1 и 2 приведены вольт-амперные характеристики типовой купрокспой выпрямительной шайбы, селеновой шайбы, кремниевого диода Д-205 и германиевого диода типа Д7 / К.  [33]

В схеме использован электромашинный усилитель ЭМУ-12А ( рис. 5 — 23), к управляющим обмоткам которого oi ( зажимы OIi и 0 / 2) попеременно подключаются положительный или отрицательный зажимы вентиля Д, собранного на германиевых диодах типа ДГ-Ц24. К выходным зажимам усилителя подключена обмотка возбуждения ОВМ1 генератора Ml, питающего ванну.

Попеременное включение контактов КР в цепи питания реле Р, имеющего два размыкающих и два замыкающих контакта, осуществляется кулачковым механизмом специального профиля, осуществляющим включение контактов на 1 сек через каждые 10 сек. Включение электродвигателя М2, вращающего через соответствующий редуктор кулачковый механизм, производится от трансформатора Тр при помощи тумблера В2 переменным сопротивлением Rw, а регулирование тока в обмотке Wi — переменным сопротивлением R-J. Инерционность системы определяется инерционностью реле, генератора и усилителя. Инерционность реле составляет тысячные доли секунд; инерционность усилителя может быть снижена до сотых долей секунд за счет введения обратной связи, для чего обмотку ш 2 через сопротивление подключают к выходу ЭМУ; инерцион — ность же генератора MI составляет примерно 0 15 — 0 2 сек.  [34]

Принципиальная схема измерения уровня золы.| Схема электронного контроля заполнения бун керов углем.
 [35]

Основными узлами электронного прибора ЭП являются: силовой трансформатор ТР мощностью 20 — 30 вт с первичной обмоткой Wb рассчитанной на сеть 127 в, и тремя вторичными обмотками W2, W3 и W4, соответственно на 160; 60 и 6 3 в; селенорый выпрямитель ( пять шайб диаметром 5 мм) или германиевый диод ГД типа Д2Е или ДГ-Ц21; конденсаторы Ci и С2 емкостью 30 мкф на рабочее напряжение соответственно 300 и 150 в; лампа Л типа 6ПЗС; реле Р типа РКМ.  [36]

Емкость германиевых плоскостных диодов довольно велика. Так, у маломощных германиевых диодов типа Д7 собственная емкость обычно равна десяткам пикофарад. Из-за этого, а также в связи с большим временем жизни ( § 2.5) плоскостные диоды могут применяться только на низких частотах, не выше 50 кгц.  [37]

Для изготовления точечных диодов применяется полупроводниковый материал с малым временем жизни носителей заряда. Примером таких диодов могут служить

германиевые диоды типа Д18 и Д20, время восстановления у которых меньше 0 1 мксек. Величина прямого тока ( в импульсе) у этих диодов составляет 50 ма.  [38]

Аккумуляторы и батареи. — аккумуляторная батарея 7Д — 2 — аккумулятор Д-006. 3 — аккумулятор Д-01.| Внешний вид зарядных устройств ( ЗУ.  [39]

Зарядные устройства, принципиальные схемы которых изображены на рис. 5.21, а и 5.21, б, предназначены для зарядки аккумуляторных батарей типа 7Д — ОД. Первое представляет собой однополупериодный выпрямитель на

германиевом диоде Hi типа Д7Ж, последовательно с которым включены резисторы i и Rz, ограничивающие ток заряда батареи. При напряжении сети 127 в включается резистор Rt, при напряжении сети 220 в резисторы Rt и Rz включаются последовательно.  [40]

Разборка максимального реле без изменения настройки.| Настройка токовых реле постоянного тока при питании от сети переменного тока.  [41]

Ток срабатывания реле, подключенного к вентилю выпрямительного устройства, измеренный магнитоэлектрическим прибором, оказывается таким же, как при питании от сети постоянного тока. Требуемый вентиль может быть собран из четырех германиевых диодов типа ВГ-50 или из 40 селеновых шайб.  [42]

Реле представляет собой усилитель, работающий на кристаллическом триоде типа ПЗА, в коллекторную цепь которого включена обмотка исполнительного реле ПР. Усилитель питается от полупроводникового выпрямителя Въ собранного из

германиевых диодов типа ДГ-Ц26. ГУ служат для управления триодом. Питание устройства осуществляется от сети переменного тока напряжением 127 в через силовой трансформатор ТС. Для включения устройства в работу применяется специальный выключатель / СУ. Взрывобезопас-ными цепями управления усилителем устройства являются выводы от обмоток W и W трансформатора управления ТУ.  [43]

Конденсатор С8 включается при регулировке на электронное фазочувствительное реле, собранное на лампе Л2б, в анодную цепь включено электромагнитное реле типа МКУ-48. Выпрямитель прибора собран по однополупериодной схеме на пяти германиевых диодах типа ДГЦ-26 или на четырех ДГЦ-27. Конденсаторы С7, Сд и сопротивление 13 составляют фильтр выпрямителя.  [44]

Стабилизированный источник питания имеет две ступени стабилизации. Стабилизированное напряжение переменного тока выпрямляется двухполупериодным выпрямителем В1 на германиевых диодах типа ДГ-Ц27, включенных в схему моста.  [45]

Страницы:      1    2    3    4

Переделка цепи питания RTC у UT181A или как мелкий диод спас мультиметр

ДИОДЫ, АНАЛОГИ

Здесь представлена самая большая таблица взаимозаменяемости импортных и отечественных диодов собраных в интернете. Часть 2. Полные и функциональные аналоги диодов. Даташит на каждый диод можно посмотреть введя её название в поисковую форму datasheet вправой части сайта. Цены на радиодетали можно посмотреть в любом интернет магазине.

1N3064 КД521А 1N3064M КД521А 1N3065 КД521А 1N3067 КД521Г 1N3082 КД205Г 1N3083 КД205Б 1N3121 Д220 1N3184 КД205А 1N3193 КД205Л 1N3194 Д229Л 1N3228 КД105Г 1N3229 КД205А 1N3238 Д229Ж 1N3239 КД205Л 1N3253 КД205Л 1N3254 Д229Л 1N3270 Д246Б 1N3277 КД205Л 1N3278 Д229Л 1N3282 МД218 1N3545 КД205Г 1N3547 Д229Л 1N3600 КД209А 1N3604 КД521А 1N3606 КД521А 1N3607 КД521А 1M3639 КД205Л 1N3640 Д229Л 1N3657 Д246Б 1N3659 КД205Л 1N3748 КД205Г 1N3749 КД205Б 1N3750 КД205Ж 1N3827 КС456А 1N3827A КС456А 1N3873 КД509А 1N3873H КД509А 1N3954 КД509А 1N4001 КД208, КД209, КД226А, КД243А 1N4002 КД243Б 1N4003 КД243В 1N4004 КД243Г 1N4005 КД243Д 1N4006 КД243Е 1N4007 КД243Ж 1N4008 МД3Б 1N4099 КС168А 1N4147 КД503А 1N4148 КД510, КД521А, КД522Б, КД106А 1N4149 КД521А 1N4150 КД522Б, КД106А 1N4153 КД521А 1N4305 КД521А 1N4364 Д229Ж 1N4365 КД205Л 1N4366 Д229К 1N4367 Д229Л 1N4437 Д246 1N4438 КД206В 1M4439 КД210Б 1N4446 КД521А, КД522Б 1N4447 КД521А 1N4448 КД521А 1N4449 КД521А 1N4454 КД521А 1N4531 КД521А 1N4622 КС139А 1N4624 КС147А 1N4655 КС456А 1N4686 КС139А 1N4688 КС147А 1N4734 КС456А 1N4817 КД208А 1N5151 КД521А 1N5209 Д223Б 1N5216 КД205Б 1N5217 КД205Ж 1N5318 КД521А 1N5392 КД208А 1N5393 КД258А 1N5395 КД258Б 1N5397 КД258В 1N5398 КД258Г 1N5399 КД258Д 1N5400 КД280А 1N5401 КД227А, КД280Б 1N5402 КД280В 1N5404 КД280Г 1N5406 КД280Д 1N5407 КД280Е 1N5408 КД280Ж 1N5624 КД257А 1N5720 КД503А 1N5819 КДШ2105В 1P644 Д229В 1P647 Д229Е 1S032 КД205Л 1S034 Д229Л 1S41 КД205Л 1S43 Д229Л 1S101 КД205Л 1S103 Д229Л 1S113 Д229Е 1S148 Д229К 1S162 Д243 1S163 Д245 1S164 Д246 1S165 КД206Б 1S307 Д18 1S313 КД205В 1S314 КД205Б 1S315 КД205А 1S421 Д243 1S423 Д246 1S427 КД210Б 1S473 Д811 1S544 КД210Б 1S558 КД205А 1S559 КД205В 1S1219 КД521Г 1S1220 КД521Г 1S1230 КД205Б 1S1231 КД205А 1S1232 КД205Ж 1S1473 КД521Г 1S1763 КД205Б 1S1943 КД205Б 1S1944 КД205Ж 1T502 КД205Г 1T504 КД205Б 1T505 КД205А 1T506 КД205Ж 20S5 КД205Г 20TQ045 КДШ2965Б 20TQ060 КДШ2965А 24J2 Д223Б 2A04 КД411ЕМ 2A05 КД411ВМ-ДМ 2A06 КД411АМ, БМ, НМ 2T502 КД205Г 2T504 КД205Б 2T505 КД205А 2T506 КД205Ж 3C15 Д303 3T502 КД205Г 4T502 КД205Г 7,00E+01 Д229Ж 7J1 Д229Ж 7J2 КД205Л 75R2B КД205Л BAS32 КД811А BAV682 КД811Б BY296P КД266А BY297P КД226Б BY298P КД226В BY299P КД226Д DL4148 КД521А, 522Б-SMD ESP5300 Д245Б F0100 КД509А F1E3 Д245Б F1K3 Д248Б F2B3 Л242 F2h4 КД206Б F2M3 КД203Г F2N3 КД210Б FD600 КД521А FDN600 КД521А FPZ5V6 КС456А FR101 КД247Е FR102 КД247А FR103 КД247Б FR104 КД247В FR105 КД247Г FR106 КД247Д FR153 КД258А FR154 КД258Б FR155 КД258В FR156 КД258Г FR157 КД258Д FR202 КД226А FR203 КД226Б FR204 КД226В FR205 КД226Г FR206 КД226Д FR303 КД257А FR304 КД257Б FR305 КД257В FR306 КД257Г FR307 КД257Д G65HZ Д248Б G1010 Д242 G3010 Д245 G4010 Д246 GP15d КД258А GP15g КД258Б GP15j КД258В GP15k КД258Г GP15m КД258Д HDS901 КД521Г HDS9003 КД509А HMG626A Д220 HMG662 Д220Б HMG662A Д220Б HMG663 Д220Б HMG844 Д220Б HMG904 КД521Г HMG904A КД521Г HMG907 КД521Г HMG907A КД521Г HMG2873 КД509А HMG3064 КД521А HMG3596 КД521Г HMG3598 КД521А HMG3600 КД509А HMG4150 КД509А HMG4319 КД521А HMG4322 КД509А HR9 Д818А HS033A КС133А HS033B КС133А HS2039 КС139А HS7033 КС133А HS9010 КД521Г HS9501 КД521А HS9504 КД521А HS9507 КД521А JE2 КД205Л LAC2002 КС147А LD57C АЛ336В LDD5 КД521Б LDD10 КД521Б LDD15 КД521Б LDD50 КД521Б LR33H КС133А M1B1 КД208А M1B5 КД208А M1B9 КД208А M4HZ Д229Е M14 Д229В M68 Д229Ж M69B КД205Л M69C КД205Г M500B КД205Е M500C КД205А R604 Д246 R606 КД206В R612 Д243 R614 Д246 R616 КД206В RGP10a КД247Е RGP10b КД247А RGP10d КД247Б RGP10g КД247В RGP10j КД247Г RGP10k КД247Д RGP15d КД258А RGP15g КД258Б RGP15j КД258В RHP15k КД258Г RGP15m КД258Д RGP30d КД257А RGP30g КД257Б RGP20j КД257В RGP30k КД257Г RGP30m КД257Д RL204 КД411ЕМ RL205 КД411ВМ-ДМ RL206 КД411АМ, БМ, НМ RZ18 КС218Ж RZ22 КС222Ж RZZ11 КС211Ж S1,5-0,1 КД208А S2A-12 Д243 S2E20 КД205Г S2E60 КД205Ж S5A1 Д304 S5A2 Д243Б S5A3 Д245Б S5A6 Д248Б S5AN12 КД206Б S6AN12 КД206В S7AN12 КД203Г S8AN12 КД210Б S15 КД205А S17 КД205Г S18 КД205А S18A КД205А S19 Д7Ж S20-06 Д248Б S23A КД205Ж S26 Д229К S28 КД105Г S30 КД205Ж S31 КД205В S83 Д229К S92A КД205Л S101 КД205Г S106 Д7Ж S205 Д210 S206 Д211 S208 МД217 S210 МД218 S219 Д7Ж S222 КД205Г S223 КД205В S234 КД105Г S252 КД205Г S253 КД205В S256 КД105Ж S425 КД206В S427 КД210Б S65250 КД509А SD1A КД205Ж SD11 Д101 SD17Z КД205Г SD91A Д229Ж SD92A КД205Л SD93 Д229К SE05B КД205Ж SE05S КД205Г SE1,5SS КД208А SFD43 КД521Г SFD83 КД521Г SG203E, K Д243Б SG5200 КД521А SG5260 КД521А SJ103E, K Д304 SJ104E, K Д242 SJ204E, K Д243 SL3 Д245Б SM20 КД205Л SM230 Д229К SV131 Д818А SV134 Д811 SVM91 Д818А SVM905 Д818А SVM9010 Д818А SVM9011 Д818А SVM9020 Д818А SVM9021 Д818А SW05B КД205Ж SW05S КД205Г SW1S Д229Ж SW1SS КД205Л SZ9 Д818А SZ11 Д811 TIC106 КУ223И TF24 Д226В TK20 КД205Л TK40 Д229Л TMD45 Д207 TS1 Д229Ж TS2 КД205Л TS4 Д229Л UR215 Д303 UP12069 КД205Л UP12070 Д229Л UP12070A Д229Л URE100X Д304 URF100X Д304 URG100X Д304 UT112 Д229Ж UT113 КД205Л UT114 Д229К UT115 Д229Л UT212 Д229К UT213 Д229Л XS10 Д229Ж XS17 КД205Л Z1550 КС156А Z1555 КС156А Z1560 КС156А Z1565 КС156А Z1570 КС156А Z1A5,6 КС156А Z1A6,8 КС168А Z1A11 Д811 Z1B5,6 КС156А Z1B6,8 КС168А Z1B11 Д811 Z1C5,6 КС156А Z1C11 Д811 Z1D6,8 КС168А

Диод выпрямительный M7

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром. Полупроводниковый диод — это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод — анод. Он является положительным.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? В таком случае диод открывается и через его p-n переход начинает течь ток.

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода — односторонняя проводимость. У подавляющего большинства современных цифровых мультиметров тестеров в функционале присутствует возможность проверки диода.

Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра. Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение!

Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах — милливольт mV. Его то и показывает дисплей прибора. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает. В документации даташитах на импортные диоды пороговое напряжение именуется как Forward Voltage Drop сокращённо V f , что дословно переводится как » падение напряжения в прямом включении «.

Замена

Диод шоттки

Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.

Отечественные аналоги 1n4007

Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.


КД 258Д – практически полный аналог 1N4007

Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.

В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:

  • HEPR0056RT, выпускается компанией Моторола;
  • среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
  • у Филипса это BYW43;
  • и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Описание и применение диода 1n4007

В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.


Конструкция полупроводникового элемента

Допустимые отклонения в размерах приведены в таблице:

Читайте также:  Автомат c50 Автоматический выключатель – характеристики, маркировка, применение, схема подключения, компания-производитель, цена

Обозначения на рисункеМиллиметрыДюймы
minMaxminmax
A4,105,200,1610,205
В2,002,700,0790,106
С0,710,860,0280,034
D25,401,000
E1. 270.05

Эти полупроводники также выпускаются в стандартном smd-корпусе (тип D0-214), что делает возможным их использование в миниатюрных электронных устройствах.


1N4007 (M7) в SMD исполнении (катод отмечен полоской на корпусе)

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.


Размеры корпуса D0-214

Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.

Монтаж

Диод 1n5819: характеристики

Для установки элементов в корпусе D0-41 используется выводная схема монтажа, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайка должна производится «мягким» (низкотемпературным) припоем с точкой плавления менее 210-220°С, например, ПОС-61. Процесс должен занимать не более 10 секунд, чтобы не допустить перегрев элемента.

Заметим, что в даташите указана пороговая температура 260°С, но, как показывает практика, в данном случае лучше перестраховаться, чем испортить деталь и тратить время на ее выпаивание обратно.

Диоды в корпусе D0-215, как и все SMD элементы, устанавливаются по методике поверхностного монтажа, с применением для этой цели специальной паяльной пасты.

Переделка цепи питания RTC у UT181A или как мелкий диод спас мультиметр

У мультиметра Unit UT181A есть по своему полезная вещь, встроенные часы реального времени, но вот выяснилось что есть у них глюк, а если говорить точнее, то глюк у моего экземпляра мультиметра. Но возможно кто-то еще столкнется с подобной проблемой (не обязательно в мультиметре) и о её варианте решения я сегодня и расскажу. Вообще я не знал как правильно назвать то, что мне пришлось делать, вроде на доработку не тянет, схема ведь осталась без изменений, как ремонт, так тоже не подходит, мультиметр ведь по сути работает.

Напомню, несколько лет назад купил я себе новый мультиметр и даже написал его обзор с тестами. Тогда я в обзоре писал, что пришел он с севшей батарейкой. Помню что писал продавцу, в итоге даже вернул небольшую денежку, заменил батарейку и на этом успокоился.

Но как же я ошибался, оказалось что через относительно небольшое время, может пол года, может меньше или больше, но батарейка опять разрядилась. В итоге в некоторых моих обзорах вы периодически могли видеть какие-то дикие даты, причем они могли быть разными.

В какой-то момент мне это конкретно надоело и решил я разобраться в чем проблема. Узел RTC построен на базе чипа SD2068.

Полез я в интернет и нашел его даташит из которого следует, что изначально задумано питание через два входа, вывод 3 от резервной батареи и вывод 8 от основной цепи питания. Прозвонив выводы чипа выяснил, что на самом деле вывод 3 подключен к земле, а к выводу 8 через два диода подключена батарейка и основное питание, которое появляется когда мультиметр включен.

Полный даташит не нашел, зато выяснилось что у этого чипа есть брат близнец под названием BQ32000 и в даташите указано что хочет он по основной цепи питания аж целых 100мкА. Вообще 100мкА это действительно много, например типовая емкость элемента 2032 составляет 210-240 мАч, соответственно при таком токе она разрядится через 100 дней.

Решение само лезло в голову, отключить плюс батарейки, поднять вывод 3 и подключить к нему резервное питание. Сделал, но облом, получил ситуацию, когда я даже не мог выставить время, т.е. захожу в настройки, выставляю, нажимаю ОК, а время не меняется, вернее изменения не сохраняются. Пришлось вернуть все как было.

Далее пришлось просить «помощь зала», я обратился с вопросом по поводу часов к двум пользователям данного прибора и задал им один и тот же вопрос, а как у вас идут часы? Оба человека отозвались очень быстро и ответили что у них все отлично.

Так, значит получается что проблема именно у меня. Далее в общении так получилось, что один из пользователей провел замеры тока потребления у себя и дал ссылку на даташит BQ3200 и SD2068, а второй пользователь дал ту информацию по SD2068, которой у меня не было.

Выяснилось, что в полном виде схема из даташита SD2068 выглядит куда как интереснее, есть вариант подключения как в мультиметре, т.е. питание только через основной вход и с диодной развязкой. У меня в даташите этой схемы не было.

Кроме того оказалось что ток потребления по основному входу должен быть в диапазоне 1.2-1.5мкА при работе только часов и 40-120мкА при передаче данных, опять же, в том даташите что нашел я, этой таблицы не было…

Поначалу была мысль, что попался чип с большим потреблением и даже подумывал купить новый. Нашел на Али этот RTC, стоит относительно недорого, но продается лотами по 5 или 10 штук и даже порывался купить, но потом вспомнил что один из пользователей у себя получил ток от батарейки 1,33мкА. Замерил в своем: Тестер выключен, ток 25мкА Тестер включен, ток -15мкА

Да, вам не показалось, ток течет в сторону батарейки, но ведь он может также точно течь в сторону мультиметра через второй диод.

1, 2. Выпаиваю чип и получаю ток примерно 30-32мкА даже без него и постепенно ток падает. 3. Ради интереса чуть чуть подогреваю место установки чипа паяльником, не прикасаясь к самой плате, ток опять растет. 4. Жду когда плата остынет, ток около 26мкА без чипа, выше у меня было 25мкА с чипом, с учетом разной температуры или еще чего-то получается, что основное потребление дают утечки диодной развязки.

Диоды находятся на другой стороне платы, под дисплеем. Тот что ближе, отвечает за питание от основных цепей, а который глубже, за питание от батарейки. Сначала заменил тот, что отвечает за питание от основной цепи, это можно сделать даже не снимая дисплей.

Для замены использовались диоды LL4148, ссылка на них в заголовке обзора. Эти диоды немного длиннее установленных, для наглядности приведу в качестве примера и другие диоды: 1. BAT42 2, 3. КД522, вверху с привычной маркировкой широкая+две узких полосы, ниже маркировка другая, широкая полоса + точка. 4, 5. Пара 1N4148, но в немного другом цветовом оформлении, предположительно от Philips 5, 6. Банальные 1N4148 с радиорынка, такие же вы скорее всего купите и на алиэкспресс. 7. LL4148 8. Те что выпаял из мультиметра, что за диоды так и не определил, маркировка SD.

Кстати есть диоды еще меньше, если LL4148 идет в корпусе SOD80, то есть и MCL4148, параметры похожи, но корпус MicroMELF. Также есть 1N4148W в таком же корпусе как были родные, SOD-123, не говоря о 1N4148WS в SOD-323, 1N4148WT в SOD-523 и конечно MMBD4148 в SOT23. Вообще 4148 наверное самые популярные и распространенные диоды в мире, потому и вариантов корпусов просто море.

В итоге мой 61E вообще не регистрирует какой либо ток, после установки чипа ток потребления 1.22мкА! Как было видно на фото выше, стояли диоды с маркировкой SD, я нашел только диоды от Vishay S1D, но они больше размером, на 200 вольт и 1 ампер, явно не то. Прозвонка тестером показала падение на них около 0.12 вольта, что похоже на диоды Шоттки. И вот здесь возможно кроется проблема, диоды Шоттки очень хорошие, но у них часто есть недостаток, большой ток в обратном направлении и для данного применения они не подходят.

Также есть и вторая проблема. Я бы мог оставить старый диод в цепи батарейки, но дело в том, что тогда чип будет всегда питаться от неё, так как падение на диоде от основной цепи будет явно больше, чем от резервной. Соответственно надо заменить и второй диод, оба диода 1N4148, как и указано в даташите.

Имеем 2.717 вольта на чипе и 2.991 на батарейке, она довольно старая.

При питании от основной цепи до диода 3.283 вольта, еще во время замены диодов присмотрел на плате удобную точку для измерения, левее и ниже батарейки. На чипе RTC при этом 2.988 вольта, ток в цепи резервной батарейки равен нулю.

Здесь мне стало любопытно и я захотел измерить основные параметры установленных диодов. Результаты проверки в режиме измерения переходов полупроводников. 1. Из мультиметра 2. LL4148 3. 1N4148 с радиорынка 4. 1N4148 в другом цвете 5. КД522, привожу один вид так как результаты были одинаковы 6. BAT42

Видно что у выпаянного диода падение какое-то сильно уж маленькое даже для диодов Шоттки, для примера BAT42 также является диодом Шоттки, но падение на нем заметно больше.

Тоже тест падения, но уже при токе 50мА.

А это то, что я хотел узнать, ток утечки. Порядок тот же что на фото выше, единственная разница, первый диод проверялся при обратном напряжении 15 вольт, остальные при 20 вольт. Сделано это было потому, что насчет паспортного обратного напряжения в первом случае не было данных и я не хотел его спалить раньше времени.

Да, 80мкА это как-то очень уж много, BAT42 показал значительно меньше, 0.14мкА, не говоря про обычные диоды, там обратный ток составлял 0.01-0.04мкА, причем реально думаю еще меньше, так как измерение проходило на пределе возможностей мультиметра.

Что сказать, по своему родные диоды классные, просто на мой взгляд они стоят не на своем месте, но могут быть полезны в других применениях. Мне даже стало любопытно, что это вообще за диоды, может кто-то узнает их.

Но исследовательский зуд погнал меня дальше, купил в ближайшем магазине новую батарейку размера 2032, оказалось что напряжение на ней почти как от основной цепи, 3. 225 вольта, разница всего 60мВ. Соответственно возможна ситуация, когда под большей нагрузкой падение на диоде основной цепи увеличится и он начнет питаться и от резервной, что и произошло в данном случае, но ток получился всего 0.3мкА, думаю не критично, хотя и впритирку.

На этом доработку можно считать завершенной, часы работают, ток от батарейки с 25мкА упал до 1.2мкА, т.е. в 20 раз.

Выводы.

Думаю что изначально производитель поставил диоды Шоттки с целью уменьшить падение в этой цепи, хотя реально там с головой хватает и обычных 4148, пошли жалобы, стали ставить 4148, все пришло в норму. Ну а мне просто не повезло купить прибор как раз из этой партии, но возможно у кого-то тоже такая беда, потому и решил опубликовать описание проблемы, вдруг пригодится.

Следующим шагом хочу заменить встроенный аккумулятор на что-то более новое, возможно размера 18650, хотя там есть свои сложности, 18650 если и влезет, то с большим скрипом

И конечно огромное спасибо пользователям infino и electronus, потому как без их помощи починить прибор было бы сложнее.

Типы и модели диодов



Некоторые типы диодов

Что такое диоды?

Вам не так много нужно знать о диодах. Это простые устройства, часто довольно маленькие, с двумя проводами. Их основная функция – позволять току течь через них в одном направлении и блокировать ток в другом направлении. Некоторые из их основных свойств включают в себя то, какой ток и напряжение они могут выдержать, какие уровни напряжения они пропускают и какой ток протекает через них в направлении, которое они блокируют.

Для чего используются диоды?

Существует множество моделей диодов, и диоды используются в схемах эффектов для различных целей. Большинство из этих целей носят технический характер, и, хотя они важны, обсуждать их бесполезно. Для этих применений часто требуются диоды с особыми свойствами, и выбор практически отсутствует, и часто он практически не влияет на тон эффекта. Есть одно существенное исключение — отсечение. Дополнительную информацию об отсечении можно найти в разделе «Конфигурации отсечения».

Что влияет на тон клиппинга?

Если вы это читаете, то наверняка знаете, что существует множество мнений о том, какие диоды звучат хорошо, какие имеют особое «мохо», а какие сверхсекретно-недоступные диоды использовались в конкретной педали. Умножьте это на многие десятки педалей, многие десятки диодов и множество мнений, и вы получите большой беспорядок, в котором нужно разобраться. Мы, конечно, согласимся, что это грязно. Давайте попробуем немного упростить, чтобы мы могли сначала сосредоточиться на фактах, а затем рассмотреть «беспорядок» в перспективе.

Типы ограничивающих диодов



Некоторые германиевые диоды



Некоторые кремниевые диоды



Некоторые светодиоды



Во-первых, существует три основных категории ограничения диоды: германиевые, кремниевые и светодиодные. Существует много видов германиевых и кремниевых диодов, но только несколько типов светодиодов, и еще меньше тех, которые, вероятно, полезны. В качестве общих указаний, основанных только на типе диодов, разумно сказать, что:

  • германиевые диоды обеспечивают более плавное отсечение с тенденцией к теплым и темным тонам
  • германиевые диоды зажимаются по-разному при разных температурах
  • Кремниевые диоды
  • приводят к более агрессивному отсечению, имеют тенденцию быть ярче, чем германиевые
  • Светодиоды кажутся «хрустящими»
  • Кремниевые диоды и светодиоды
  • не сильно зависят от температуры

Тип диода является самым важным индикатором того, как отсечение повлияет на звук эффекта.

Прямое напряжение диода, Vf

Следующий факт носит более технический характер. Диоды имеют свойство, называемое «прямое напряжение» или Vf. Это напряжение, при котором они обрезаются. Любой сигнал выше этого напряжения обрезается. Величина отсечения зависит от Vf, но также зависит и от напряжения сигнала. Если сигнал не содержит напряжений, которые были бы обрезаны определенным диодом, то влияние диода на тон становится минимальным, и сигнал проходит чисто или почти так.

Если напряжение сигнала велико по сравнению с напряжением ограничения диода, тогда большая часть сигнала будет ограничена, и вы получите сильные искажения. Кроме того, чем больше вы клипируете, тем ниже может быть ваша громкость. Некоторые схемы компенсируют эту потерю громкости, другие нет.

Маловероятно, что вы будете знать что-либо о напряжениях внутри цепи эффектов, так что это один из факторов, способствующих «беспорядку» при выборе ограничивающих диодов. Нечасто музыкант измеряет напряжение внутри своих педалей, пока исполняет эпическое соло. Несмотря на то, что эти напряжения почти наверняка попадут в небольшой диапазон, этот небольшой диапазон намного больше, чем диапазон значений Vf, обеспечиваемый ограничивающими диодами. Вместо того, чтобы пытаться делать какие-то причудливые измерения и вычисления, обычно лучше использовать опыт. Гораздо разумнее обсудить, какой тип диода хорошо звучит в конкретной схеме эффектов. Затем вы можете найти Vf для тех диодов, которые звучат хорошо, и сравнить их с Vf других диодов.

Затем вы можете выбрать одинаковые, сопоставимые или очень разные диоды, в зависимости от ваших целей. Поскольку мы уже сделали несколько обобщений, мы можем добавить еще несколько:

  • Германиевые диоды часто считаются отсекающими при довольно низких значениях, обычно около 0,3–0,4 В. Однако, как и германиевые транзисторы, они имеют очень широкий диапазон технических характеристик, а также очень широкий диапазон фактических значений Vf. В то время как многие имеют Vf в этом диапазоне, другие могут быть ниже 0,20–0,25 или выше 0,4–0,85. Все эти значения находятся в пределах общего диапазона спецификаций «не более 1 В».
  • Почти все кремниевые диоды
  • имеют Vf около 0,6–0,7 В. Они немного варьируются за пределами этого диапазона, но обычно не так сильно, может быть, 0,55–0,75. Обычно Vf не является основной отличительной характеристикой различных кремниевых диодов.
  • Светодиоды
  • ограничиваются более высокими напряжениями, от почти 2 В до примерно 3 В.

Думайте о Vf как об основном определяющем количестве искажений, которые вы получите.

Марка и модель диода

После типа и Vf последнее, что мы рассмотрим здесь, что может повлиять на тон, создаваемый ограничивающими диодами, — это марка/производитель и номер модели. Вы не увидите много спецификаций для диодов, которые указывают на их влияние на аудиосхему. Но они различаются по звучанию в зависимости от производителя и номера модели. Опять же, здесь необходим опыт или эксперименты, чтобы сделать более детальный выбор моделей и производителей.

Последний факт, на котором мы закончим, также является причиной многих «беспорядков». Обычно в цепи происходит много других вещей, кроме отсечения. Каждая схема манипулирует частотами и напряжениями в сигнале. Эта фильтрация может легко заглушить эффект на частотах, вызванный ограничивающими диодами. Ограничивающие диоды определенной марки и модели вполне могут повлиять на частоты вашего сигнала, но они вряд ли повлияют на него так сильно, как фильтрация схемы. Если вы попробуете два разных кремниевых диода в одной и той же цепи, различия в тоне, вероятно, будут довольно незначительными. Вам придется внимательно слушать, чтобы услышать его большую часть времени, если вы вообще можете его услышать.

Германиевые диоды

Германиевые диоды дорожают, и существует множество подделок. Даже у уважаемых дилеров иногда трудно понять, что вы покупаете, поскольку многие из них не имеют маркировки или имеют маркировку, которая не идентифицирует ни марку, ни модель. Подделки вообще легко отличить. Подлинные, без маркировки, практически невозможно идентифицировать с уверенностью. Ни один из них не доступен у оригинальных производителей, поэтому они перешли из рук в руки и могут быть ошибочно идентифицированы. Модели, вероятно, правильные, но бренды часто совершенно неизвестны или не могут быть проверены. О других мы знаем только то, что нам сказали наши поставщики. У нас нет оснований полагать, что какая-либо наша информация неверна, но мы не можем независимо проверить ее всю. По этим причинам мы не можем абсолютно гарантировать марки или модели германиевых диодов. Мы знаем тип (германиевый, кремниевый или светодиодный), мы можем измерить Vf и прослушать их в цепях. Это действительно все, что нам нужно.



Сверху старые 1N270, снизу несколько «оранжевых подделок» 1N270



Есть диоды нового производства, которые продаются как германиевые диоды. Мы называем их «маленькими оранжевыми подделками». Вероятно, это диоды Шоттки. Производитель использует те же артикулы, что и популярные старые германиевые диоды, такие как 1N34A и 1N270. У них есть некоторые свойства старых диодов, но они другие. Некоторые производители эффектов используют эти диоды. Это полностью функциональные диоды, и звук у них нормальный, но использование старых названий деталей для чего-то совершенно другого, независимо от звука, может ввести в заблуждение. Германиевые диоды NOS хорошего качества стоят намного дороже этих новых диодов. У нас есть несколько разных моделей этих новых диодов, и они звучат нормально, так что, возможно, мы будем использовать их время от времени — сейчас мы этого не делаем. Мы предлагаем их в качестве опций, так как есть большая вероятность, что они уже есть в некоторых ваших педалях, и вы можете попробовать их в наших модулях, если они вам понравятся.

Кремниевые диоды

Большинство современных диодов (кроме светодиодов) изготовлены из кремния. Большинство современных кремниевых диодов широко доступны, как правило, по очень низкой цене. Однако есть некоторые старинные кремниевые диоды, которые не являются общедоступными и дорогими. Так как базовые кремниевые диоды имеют тенденцию звучать идентично или почти так, это редко стоит дополнительных затрат или беспокойства по поводу использования «винтажных, правильных по схеме» ограничивающих диодов. Конечно, это нормально, если это дает вам некоторое спокойствие, но ваши уши, вероятно, не услышат разницы между ними и современными недорогими аналогами. Несмотря на всю шумиху, которую вы можете прочитать о сверхсекретных, изготовленных на заказ, недоступных диодах, являющихся ключом к звуку определенного эффекта, хорошие строители могут создать тот же самый эффект с совершенно другими диодами, и вы не сможете услышать звук. Разница или, по крайней мере, любая разница, которую вы услышите, вряд ли будет связана с ограничивающими диодами.

Светодиоды

Светодиоды широко доступны и недороги. Для ограничения редко используется что-либо, кроме красных светодиодов. Vf для других цветов может быть слишком высоким для некоторых цепей. Они великолепно звучат во многих эффектах овердрайва и дисторшна и часто являются хорошими кандидатами для использования в дополнительной конфигурации клиппинга в наших модулях.

Выбор ограничивающих диодов

Это не высшая математика. Учитывайте конфигурацию ограничения и выбор диодов исходной схемы, а также то, сколько искажений и громкости дает ограничение этой цепи. Вы хотите больше или меньше искажений и громкости? Выберите конфигурацию(и) отсечения и значения Vf для этой конфигурации, чтобы получить больше/меньше искажений, меньше/больше громкости – ниже/выше Vf. Определите общий характер искажений, который поможет вам выбрать тип диода — германиевый, кремниевый или светодиодный. Затем проверьте, какие конкретные диоды, возможно, пробовали другие для этого эффекта, и что из этого получилось. Выберите нужные вам диоды. Ограничивающие диоды могут обеспечивать существенно разные тона, поэтому выбор нескольких переключаемых конфигураций ограничения для модулей, которые их поддерживают, может обеспечить вам больше тонов и большую отдачу от затраченных средств. Однако вы также можете получить значительно разные уровни громкости при переключении конфигураций диодов.

Не беспокойтесь — мы не бросим вас, если вам понадобится помощь! Мы не можем сказать вам, каким вы хотите, чтобы ваш тон был, но мы можем помочь вам выбрать диоды для большего/меньшего искажения, помочь с уровнями громкости и более техническими/фактическими аспектами настройки параметров ограничения. Мы не всегда будем знать «ответ», но это все равно нормально. Когда мы создаем модули с настраиваемыми параметрами отсечения, мы размещаем на платах разъемы, чтобы можно было прослушивать диоды. Если мы услышим что-то, что кажется «неправильным», мы сообщим вам об этом, прежде чем припаять их. Например, если ваши варианты конфигурации звучат почти одинаково, мы сообщим вам, если вы хотите, чтобы два тона были одинаковыми. более разные. Или, если вам нужен плавный клиппирующий звук, а в итоге получается что-то агрессивное. Если что-то значительно выходит из строя, это дает нам хорошие шансы поймать это до того, как оно будет завершено в сборке. Конечно, даже в этом случае обычно есть возможность удалить их и попробовать что-то другое позже.

Ограничивающие диоды для эффектов GT Rack

Ниже приведены некоторые типы ограничительных диодов, которые имеются на складе на момент написания. Мы всегда ищем хорошие диоды, а иногда и заканчиваем их, поэтому этот список может не соответствовать нашему инвентарю. Поскольку германиевые диоды имеют различные значения Vf, у нас могут быть разные их диапазоны для некоторых моделей. Мы не перечисляем бренды, так как мы получаем разные бренды по мере их доступности, или мы не знаем бренды. Мы еще не знали, что марка конкретной модели диода оказывает какое-либо существенное влияние на тон – это могло бы быть, но мы просто методично не проверяли это. Вы можете найти листы спецификаций для всех них в Интернете, если хотите взглянуть на них, хотя в этом нет необходимости.
