Каковы основные параметры диода Д7. Для чего используется этот германиевый диод. Какие существуют аналоги и замены Д7. Как правильно выбрать и применить диод Д7 в электронных схемах.
Общая характеристика и особенности диода Д7

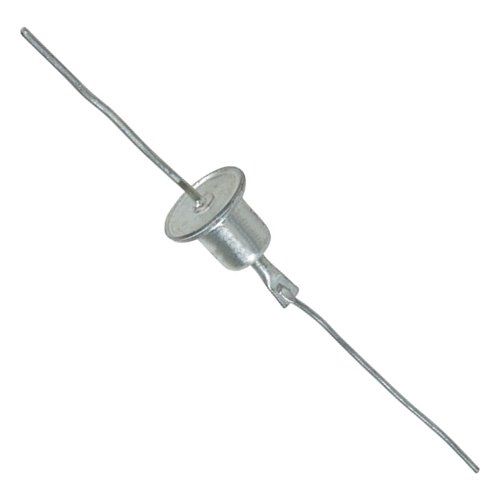

Диод Д7 — это германиевый сплавной выпрямительный диод, выпускаемый в металлостеклянном корпусе с гибкими выводами. Основные особенности этого диода:
- Материал полупроводника — германий
- Тип перехода — сплавной
- Корпус — металлостеклянный
- Масса не более 2 г
- Маркировка типа диода и схемы соединения электродов нанесена на корпус
Благодаря использованию германия, диод Д7 имеет малое прямое падение напряжения (около 0,3-0,4 В), что делает его подходящим для применения в маломощных низковольтных цепях.
Основные электрические параметры диода Д7
Диод Д7 выпускается в нескольких модификациях (Д7А — Д7Ж), различающихся по максимально допустимому обратному напряжению. Основные электрические параметры диода Д7:
- Максимальное постоянное обратное напряжение: от 50 В (Д7А) до 400 В (Д7Ж)
- Максимальный постоянный прямой ток: 300 мА для всех модификаций
- Максимальная рабочая частота: 2,4 кГц
- Постоянное прямое напряжение: не более 0,5 В при токе 300 мА
- Постоянный обратный ток: не более 100 мкА
Какие основные электрические параметры наиболее важны при выборе диода Д7? Ключевыми являются максимальное обратное напряжение и максимальный прямой ток, так как они определяют допустимые режимы работы диода в схеме.
Области применения диода Д7
Благодаря своим характеристикам, диод Д7 находит применение в следующих областях:
- Маломощные выпрямители переменного тока
- Детекторы амплитудной модуляции в радиоприемниках
- Ограничители напряжения
- Схемы защиты от перенапряжений
- Формирователи импульсов
Где чаще всего используется диод Д7 в современной электронике? Несмотря на то, что это устаревший тип диода, он все еще применяется в некоторых маломощных аналоговых схемах, особенно при ремонте старой радиоаппаратуры.
Особенности монтажа и эксплуатации диода Д7
При работе с диодом Д7 следует учитывать следующие особенности:
- Изгиб и пайка выводов допускаются не ближе 10 мм от корпуса
- При последовательном соединении диодов каждый должен шунтироваться резистором 100 кОм на каждые 100 В
- При работе на емкостную нагрузку средний ток через диод не должен превышать 0,5 от максимального
- Диод чувствителен к перегреву при пайке, рекомендуется использовать теплоотвод
Как правильно припаять диод Д7, чтобы не повредить его? Следует использовать пинцет-теплоотвод, зажимая им вывод между корпусом диода и местом пайки. Время пайки не должно превышать 3-5 секунд.
Аналоги и современные замены диода Д7
Хотя диод Д7 уже считается устаревшим, для него существует ряд аналогов и современных замен:
- Отечественные аналоги: Д226, Д18, КД103
- Зарубежные аналоги: 1N4148, 1N914
- Современные замены: BAT54, 1N4448
Чем отличаются современные замены от оригинального диода Д7? Современные диоды, как правило, имеют лучшие характеристики по быстродействию и обратному току, но могут иметь несколько большее прямое падение напряжения из-за использования кремния вместо германия.
Сравнение диода Д7 с современными полупроводниковыми диодами
При сравнении диода Д7 с современными диодами можно выделить следующие отличия:
| Параметр | Диод Д7 | Современный диод (напр. 1N4148) |
|---|---|---|
| Материал | Германий | Кремний |
| Прямое падение напряжения | 0,3-0,4 В | 0,6-0,7 В |
| Максимальная частота | 2,4 кГц | >100 МГц |
| Обратный ток | До 100 мкА | Единицы нА |
| Температурная стабильность | Низкая | Высокая |
Почему современные диоды в большинстве случаев предпочтительнее Д7? Они обладают лучшими частотными характеристиками, меньшим обратным током и большей температурной стабильностью, что важно для большинства современных электронных устройств.
Рекомендации по выбору и применению диода Д7
При необходимости использования диода Д7 или его аналогов следует учитывать следующие рекомендации:
- Правильно выбирайте модификацию по максимальному обратному напряжению с запасом 20-30%
- Учитывайте ограничение по максимальному прямому току
- При работе на высоких частотах лучше использовать современные аналоги
- В цепях с малыми напряжениями (до 0,3-0,4 В) Д7 может иметь преимущество из-за меньшего падения напряжения
- При необходимости повышенной надежности и стабильности характеристик выбирайте современные кремниевые диоды
Как правильно рассчитать необходимые параметры диода для конкретной схемы? Следует определить максимальное обратное напряжение в схеме и выбрать диод с запасом 20-30%. Также нужно рассчитать максимальный прямой ток и убедиться, что он не превышает допустимого значения для выбранного диода.
Диод Д7 — DataSheet
Перейти к содержимому
Корпус диода Д7Описание
Диоды германиевые, сплавные. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе. Масса диода не более 2 г.
Изгиб и пайка выводов допускаются не ближе 10 мм от корпуса прибора.Допускается последовательное соединение диодов при условии
| Параметр | Обозначение | Маркировка | Значение | Ед. изм. |
| Аналоги | Д7Ж | 1N443 | ||
| Максимальное постоянное обратное напряжение. | Uo6p max, Uo6p и max | Д7А | 50 | В |
| 100 | ||||
| Д7В | 150 | |||
| Д7Г | 200 | |||
| Д7Д | 300 | |||
| Д7Е | 350 | |||
| Д7Ж | 400 | |||
| Максимальный постоянный прямой ток. | Iпp max, Iпp, ср max, I*пp и max | Д7А | 300 | мА |
| Д7Б | 300 | |||
| Д7В | 300 | |||
| Д7Г | 300 | |||
| Д7Д | 300 | |||
| Д7Е | 300 | |||
| Д7Ж | 300 | |||
| Максимальная рабочая частота диода | fд max | Д7А | 2. 4 | кГц |
| Д7Б | 2.4 | |||
| Д7В | 2.4 | |||
| Д7Г | 2.4 | |||
| Д7Д | 2.4 | |||
| Д7Е | 2.4 | |||
| Д7Ж | 2.4 | |||
| Постоянное прямое напряжение | Uпр не более (при Iпр, мА) | Д7А | 0.5 (300) | В |
| Д7Б | 0.5 (300) | |||
| 0.5 (300) | ||||
| Д7Г | 0.5 (300) | |||
| Д7Д | 0.5 (300) | |||
| Д7Е | 0.5 (300) | |||
| Д7Ж | 0. 5 (300) | |||
| Постоянный обратный ток | Iобр не более (при Uобр, В) | Д7А | 100 (50) | мкА |
| Д7Б | 100 (100) | |||
| Д7В | 100 (150) | |||
| Д7Г | 100 (200) | |||
| Д7Д | 100 (300) | |||
| Д7Е | 100 (350) | |||
| Д7Ж | 100 (400) | |||
| Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения | tвос, обр | Д7А | — | мкс |
| Д7Б | — | |||
| Д7В | — | |||
| Д7Г | — | |||
| Д7Д | — | |||
| Д7Е | — | |||
| Д7Ж | — | |||
| Общая емкость | С | Д7А | — | пФ |
| Д7Б | — | |||
| Д7В | — | |||
| Д7Г | — | |||
| Д7Д | — | |||
| Д7Е | — | |||
| Д7Ж | — |
Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Диод Д7 | Радиодетали в приборах
Диоды и стабилитроны
09.06.2019
Arazbor
Диод Д7
Справочник содержания драгоценных металлов в радиодеталях основан на справочных данных различных организаций, занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Диоды могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)
Содержание драгоценных металлов в диоде (стабилитроне):
Д7Золото: 0
Серебро: 0
Платина: 0
МПГ: 0.0045
По данным: Справочник по драгоценным металлам ПРИКАЗ №70
Принцип действия диода
Диод — это полупроводниковый прибор, с односторонней проводимостью электрического тока: он хорошо пропускает через себя ток в одном направлении и очень плохо — в другом.
Это основное свойство диода используется, в частности, для преобразования переменного тока в постоянный ток.
Типы диодов
Выпрямительные диоды. Выпрямительные диоды — самые распространенные полупроводниковые диоды, применяемые в выпрямителях — устройствах, преобразующих переменный ток промышленной частоты в постоянный. В выпрямительных диодах используются переходы с большой площадью для пропускания больших токов.
Стабилитроны. Предназначены для использования в схемах, обеспечивающих стабилизацию напряжений.
Варикапы. Зависимость емкости n-p -перехода от обратного напряжения используется в полупроводниковых диодах, называемых варикапами. Для варикапов характерна малая инерционность процесса изменения емкости.
Высокочастотные диоды.
Переключающие диоды. В ряде электронных схем полупроводниковый диод должен работать в режиме переключения, т.е. в одни периоды времени он оказывается смещенным в прямом направлении, а в другие — в обратном.
Диоды Шотки. В диодах этого типа используется контакт Шотки (контакт металл — полупроводник). Инжекция неосновных носителей в базу отсутствует, так как прямой ток образуется электронами, движущимися из кремния в металл. Накопление заряда в базе диода не происходит, и поэтому время переключения диода может быть существенно уменьшено (до значений порядка 100 пс).
Фотодиод (ФД) представляет собой диод с открытым p-n-переходом. Световой поток, падающий на открытый p-n-переход приводит к появлению в одной из областей дополнительных не основных носителей зарядов, в результате чего увеличивается обратный ток.
Светоизлучающие диоды (СИД) преобразуют электрическую энергию в световое излучение за счет рекомбинации электронов и дырок. В обычных диодах рекомбинация (объединение) электронов и дырок происходит с выделением тепла, т. е. без светового излучения.
