Диод КД522Б: характеристики и маркировка

Как указанно в технических характеристиках, кремниевые диоды КД522Б были разработаны для использования в импульсных устройствах. Они могут применяться в приборостроении и различных радиоэлектронных устройствах для выпрямления высокочастотных сигналов. Они производятся по эпитаксиально-планарнной технологии.

Цоколевка

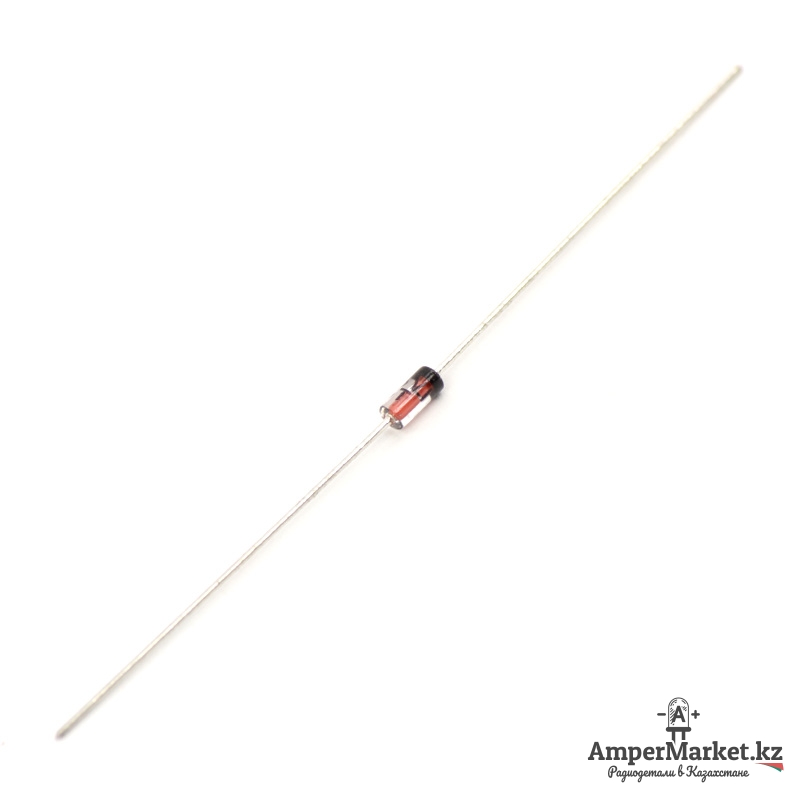

КД522Б изготавливают в стеклянном корпусе и имеют два гибких вывода. Маркируются они тремя черными полосами, которые наносятся рядом с анодом. Масса диода равна 0,15 г. На рисунке ниже можно увидеть внешний вид, маркировку и размеры КД522Б.

Технические характеристики

При рассмотрении технических параметров КД522Б в первую очередь следует обратить внимание на предельные эксплуатационные характеристики. Они являются важными, так как их превышение приведёт к выходу диода из строя. Их тестирование было проведено при стандартной температуре +25°С. Для рассматриваемого устройства они равны:

• обратное напряжение (длительное) – 50 В;
• обратное напряжение (кратковременное) для импульса до 10 мкс – 60 В;
• среднее значение прямого тока:
  • при температуре от -55 до +35°С – 100 мА;
  • при температуре +85°С – 50 мА;
• прямой ток (импульсный, до 10 мкс)
  • при температуре от -55 до +35°С – 1500 мА;
  • при температуре +85°С – 850 мА;
• максимальная температура кристалла — +125°С;
• рабочая температура – от -55 до +85°С.

После максимальных следует рассмотреть также электрические значения. Они сильно влияют на функциональные возможности и сферу применения диода. Тестирование проводилось также при температуре +25°С. Остальные параметры, влияющие на результаты измерения, приведены там, где они необходимы.

• прямое напряжение (I_пр = 100 мА):
  • при температуре от +25 до +125°С – 1,1 В;
  • при температуре -60°С – 1,5 В;
• обратный ток при максимальном обратном напряжении:
  • при температуре от -60 до +25°С –
    5 мкА;
  • при температуре +125°С – 50 мкА;
• заряд переключения при прямом токе 50 мА и импульсном обратном напряжении 10 В – 400 пКл;
• время восстановления 4 нс;
• электрическая емкость при нулевом обратном напряжении – 4 пФ;

Также производители приводят правила, которые следует выполнять при монтаже и пайке диода:

• к выводам разрешается прилагать растягивающую силу величиной не более 4,9 Н;
• изгибать выводы разрешается на расстоянии 3 мм и более от корпуса, при этом радиус закругления должен быть больше 1,5 мм;
• пайка разрешается на расстоянии не ближе 5 мм от диода;
• нельзя прикасаться жалом паяльника больше 3 с, при этом температура пайки не должна превышать +250°С;
• во время пайки корпус не должен нагреваться до +150°С.

Аналоги

Полного аналога КД522Б не существует. Если требуется диод с небольшим обратным током и хорошим быстродействием, но значение разности потенциалов не так важно, то 1N4148 подойдёт. Если величина разности потенциалов на устройстве принципиальна, то рекомендуется взять диод Шоттки. Похожие по характеристикам устройства 1N4148 можно найти в других корпусах. Например, LL4148 изготавливают в стеклянном корпусе MiniMELF SOD-80, который сделан в форме цилиндра. В этом корпусе, благодаря улучшенной теплоотдаче, он может пропускать прямой ток величиной до 300 мА. Диод LS4148 выпускают в квадратной упаковке QuadroMELF SOD-80. Также для замены можно использовать сборки с характеристиками не хуже, чем у КД522Б:

• BAV99 – два диода, соединённые по полумостовой схеме;
• BAV70 – два диода, подключённые по схеме с общим катодом;
• BAW56 – 2 устройства, включённые по схеме с общим анодом.

Производители

ООО «Саранский завод точных приборов» — это единственное предприятие, изготавливающее диоды КД522Б, скачать datasheet можно кликнув по названию.

Диод 1N4148 характеристики, аналоги: КД522Б, LL4148, LS4148

Диод 1N4148 маломощный высокочастотный кремниевый в корпусе DO-35 с штырьевыми выводами, полосой помечается вывод катода.

Диод 1N4148 весьма широко распостранен, его аналоги можно обнаружить практически в любом электронном приборе: от зарядного устройства телефона до телевизора.
Я и сам часто использую его версию для поверхностного монтажа в своих разработках.
Полный отечественный аналог диода 1N4148 — КД522Б, так же часто встречался в отечественных электронных устройствах.

Характеристики 1N4148:

• прямой средний ток – 150 мА,
• прямой пиковый ток – 500 мА,
• падение напряжения – от 0,6-0,7 В (при токе 5 мА) до 1 В (при токе 100 мА),
• емкость перехода – 4 пФ,
• скорость переключения менее — 4 нс,
• неповторяющееся пиковое обратное напряжение – 100 В,
• пиковое обратное напряжение – 75 В,
• действующее значение обратного напряжения – 53 В,

Обратный ток сильно зависит как от обратного напряжения, так и от температуры:

	Т=25°C	T=150°C
20 В	0,025 мкА	30 мкА
70 В	5 мкА	50 мкА

Диод 1N4148 применение

Если нужен диод с маленьким обратным током и большим быстродействием, но величина падения напряжения на диоде не принципиальна, то 1N4148 и его аналоги идеальный выбор. Если величина падения напряжения принципиальна, то стоит использовать диоды Шоттки.

Аналоги 1N4148 в других корпусах

Чаще всего я использовал LL4148 в стеклянном цилиндрическом корпусе для поверхностного монтажа — MiniMELF SOD-80.

Из-за того что контакты диода LL4148 припаиваются прямо к плате (что улучшает теплотдачу от диода) он способен пропускать через себя в двое больший средний прямой ток — 300 мА. Диод хорош, вот только очень неудобен для ручной пайки — его непросто удержать пинцетом.
И видимо поэтому выпустили ещё один аналог в «квадратном» корпусе

QuadroMELF SOD-80 — LS4148.

А вот 1N4148WS в пластиковом прямоугольном корпусе SOD-323, длинна корпуса около 2мм, максимальный средний ток 200мА.

Иногда в схеме нужно задействовать несколько диодов 1N4148 с общими точками подключения: например с общим катодом или общим анодом, тогда для экономии можно применить диодную сборку для поверхностного монтажа и тем самым съэкономить место на плате, затраты на монтаж и комплектующие.
Следующие сборки имеют в своем составе диоды с параметрами не хуже чем у 1N4148:

• BAV99 — представляет собой два диода включенных по полумостовой схеме в трехвыводном корпусе (или два полумоста в 6-ти выводном),
• BAV70 — два диода соединенные по схеме с общим катод в трехвыводном корпусе (или две сборки с по два диода в 6-ти выводном),
• BAW56 — два диода соединенные по схеме с общим анодом в трехвыводном корпусе (или две сборки с по два диода в 6-ти выводном),
• BAV756S — две сборки по два диода одна с общим катодом, вторая с общим анодом в 6-ти выводном корпусе.

Используя только один миниатюрный корпус BAV99S или BAV756S можно осуществить двуполупериодное выпрямление.

Запись опубликована 15.05.2016 автором в рубрике Электроника для начинающих.
