Каковы основные характеристики диода MBR20100CT. Где применяется этот двойной диод Шоттки. Как правильно использовать MBR20100CT в электронных схемах. Какие преимущества дает применение этого компонента.
Общее описание и ключевые особенности диода MBR20100CT

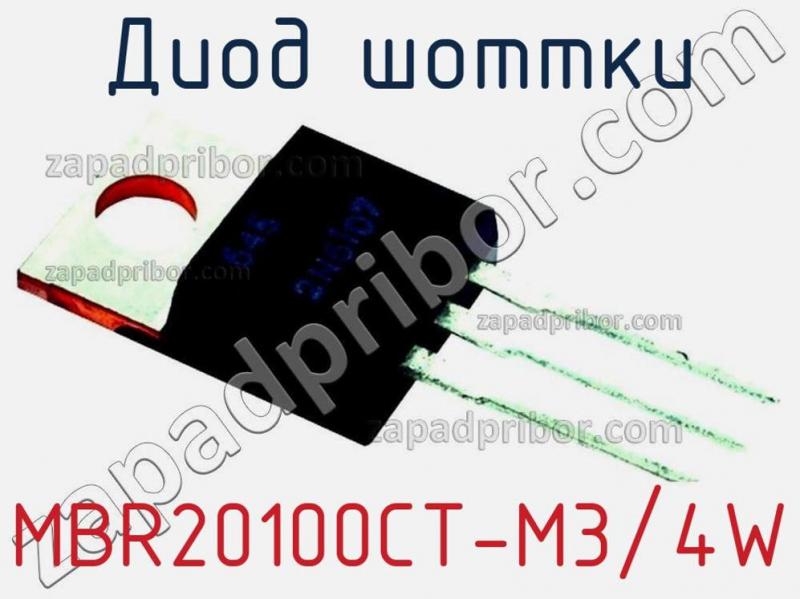

MBR20100CT представляет собой двойной диод Шоттки с общим катодом, выполненный в корпусе TO-220. Данный компонент предназначен для применения в сильноточных электронных схемах и обладает рядом важных характеристик:
- Прямой ток до 10 А для каждого диода (суммарно до 20 А)
- Пиковое обратное напряжение 100 В
- Низкое прямое падение напряжения — всего 0,9 В на каждый диод
- Обратный ток не более 6 мА
- Высокая скорость переключения — до 10 кВ/мкс
Благодаря этим параметрам, MBR20100CT отлично подходит для использования в импульсных источниках питания, выпрямителях, преобразователях напряжения и других схемах, где требуется эффективная обработка больших токов при относительно невысоких обратных напряжениях.
Конфигурация выводов и внутренняя структура MBR20100CT
Диод MBR20100CT имеет три вывода, расположенных в стандартном корпусе TO-220. Как правильно подключить этот компонент в схему? Рассмотрим назначение каждого вывода:
- Вывод 1 — анод первого диода Шоттки
- Вывод 2 — общий катод обоих диодов
- Вывод 3 — анод второго диода Шоттки
Такая конфигурация позволяет использовать оба диода независимо друг от друга или объединить их для увеличения пропускаемого тока. При этом общий катод упрощает монтаж компонента на печатную плату и улучшает теплоотвод.
Преимущества использования диодов Шоттки в электронных схемах
Диоды Шоттки, к которым относится MBR20100CT, имеют ряд существенных преимуществ перед обычными полупроводниковыми диодами. В чем заключаются эти преимущества?
- Более низкое прямое падение напряжения (0,9 В против 1,1-1,4 В у обычных диодов)
- Высокая скорость переключения, что критично для высокочастотных схем
- Меньший обратный ток утечки при высоких температурах
- Отсутствие эффекта накопления заряда, характерного для обычных диодов
Эти особенности делают диоды Шоттки идеальным выбором для применения в импульсных источниках питания, преобразователях напряжения и других высокочастотных схемах, где важна эффективность и минимизация потерь.
Области применения MBR20100CT в современной электронике
Где чаще всего можно встретить диод MBR20100CT? Этот компонент широко используется в следующих областях:
- Импульсные источники питания (SMPS)
- DC-DC преобразователи
- Выпрямители в зарядных устройствах
- Схемы защиты от обратного напряжения
- Высокочастотные выпрямители
- Цепи коммутации индуктивных нагрузок
В каждом из этих применений MBR20100CT обеспечивает эффективную обработку больших токов при минимальных потерях, что повышает общий КПД устройств и снижает тепловыделение.
Особенности монтажа и эксплуатации MBR20100CT
При работе с диодом MBR20100CT следует учитывать некоторые важные моменты. Как правильно использовать этот компонент в электронных схемах?
- Обеспечьте адекватный теплоотвод, особенно при работе с большими токами
- Соблюдайте полярность при монтаже — обратите внимание на расположение общего катода
- Не превышайте максимально допустимое обратное напряжение в 100 В
- При параллельном включении диодов используйте небольшие уравнивающие резисторы
- Учитывайте, что при повышении температуры характеристики диода могут изменяться
Правильный монтаж и эксплуатация MBR20100CT позволят максимально эффективно использовать все преимущества этого компонента и обеспечить долгую и надежную работу вашего устройства.
Сравнение MBR20100CT с аналогами других производителей
На рынке представлено множество аналогов диода MBR20100CT от различных производителей. Как выбрать оптимальный вариант для конкретного применения? Рассмотрим сравнение с некоторыми популярными аналогами:| Модель | Производитель | Максимальный прямой ток | Обратное напряжение | Прямое падение напряжения |
|---|---|---|---|---|
| MBR20100CT | ON Semiconductor | 20 А | 100 В | 0,9 В |
| STPS20100C | STMicroelectronics | 20 А | 100 В | 0,88 В |
| VS-20100C | Vishay | 20 А | 100 В | 0,92 В |
Как видно из сравнения, характеристики аналогов очень близки. Выбор конкретной модели может зависеть от доступности, цены и предпочтений разработчика по отношению к определенному производителю.
Типичные схемы включения MBR20100CT в электронных устройствах
Существует множество вариантов использования диода MBR20100CT в различных электронных схемах. Рассмотрим несколько типичных примеров:
Мостовой выпрямитель
В этой схеме два диода MBR20100CT используются для создания полноценного мостового выпрямителя. Такое решение позволяет эффективно преобразовывать переменный ток в постоянный с минимальными потерями.
Защита от обратной полярности
MBR20100CT можно использовать для защиты устройства от подключения питания неправильной полярности. В этом случае диод включается параллельно линии питания, блокируя ток при неправильном подключении.
Снаббер для индуктивных нагрузок
При работе с индуктивными нагрузками, такими как реле или электромагнитные клапаны, MBR20100CT может использоваться в качестве снаббера, предотвращая возникновение опасных выбросов напряжения при отключении нагрузки.
Эти примеры демонстрируют универсальность и широкие возможности применения диода MBR20100CT в современной электронике.
MBR20100CT Диод Шоттки Распиновка, техническое описание, эквивалент и характеристики
7 мая 2019 — 0 комментариев
MBR20100 — это двойной диод Шоттки с общим катодом в корпусе To-220 для сильноточных приложений. Каждый диод имеет прямой ток 10 А, следовательно, микросхема может пропускать через него до 20 А при пиковом обратном напряжении 100 В.0003
Конфигурация контактов
Номер контакта | Название контакта | Описание |
1 | Анод | Анод первого диода Шоттки |
2 | Общий катод | Катод обоих диодов Шоттки |
3 | Анод | Анод второго диода Шоттки |
Характеристики
- Двойной диод Шоттки
- Тип с общим катодом
- Прямой ток: 20 А для двойного диода при рабочем цикле 50 %
- Прямое падение напряжения: 0,9 В (на ногу)
- Пиковое обратное напряжение: 100 В
- Обратный ток: 6 мА
- Скорость заряда (dv/dt): 10 кВ/us
- Доступен в пакете To-220
Примечание: Полную техническую информацию можно найти на странице MBR20100 Спецификация приведена в конце этой страницы.
Other dual package
BAT54A
Other Schottky Diodes
N58191, 1N5822, 1N5824, BAT54A
Where to Use MBR20100 Diode
The MBR20100 is a двухдиодный выпрямитель, который обычно используется в преобразовательных схемах. Пакет состоит из двух диодов, включенных параллельно, что увеличивает номинальный ток и уменьшает размер и стоимость корпуса. Поскольку диоды Шоттки быстрее и эффективнее (низкое падение напряжения), их обычно предпочитают обычным диодам при условии, что обратное напряжение не должно быть высоким.
Также, поскольку диодный блок имеет общий катод, его можно использовать в схемах защиты и схемах фильтров для ограничения напряжения. Так что, если вы ищете двойной диод Шоттки с большим током, то MBR20100 может быть правильным выбором.
Как использовать диод MBR20100
Использование MBR20100 довольно просто; корпус имеет только три контакта, потому что катодные контакты связаны вместе и представлены как один выходной контакт, как показано на изображении с выводами выше.
