Низкочастотный фильтр для сабвуфера: назначение, типы и настройка

Что такое низкочастотный фильтр для сабвуфера. Зачем он нужен в акустической системе. Какие бывают типы НЧ-фильтров. Как правильно настроить фильтр нижних частот в сабвуфере.

Что такое низкочастотный фильтр для сабвуфера

Низкочастотный фильтр (НЧ-фильтр) для сабвуфера — это электронная схема, которая пропускает низкие частоты звукового сигнала и подавляет высокие. Основная задача такого фильтра — ограничить верхнюю границу частотного диапазона, воспроизводимого сабвуфером.

НЧ-фильтр обычно настраивается на частоту среза 60-120 Гц. Это позволяет сабвуферу воспроизводить только самые низкие басовые частоты, не затрагивая средний и высокий диапазон, за которые отвечают основные колонки акустической системы.

Зачем нужен НЧ-фильтр в сабвуфере

Применение низкочастотного фильтра в конструкции сабвуфера обусловлено несколькими важными причинами:

• Разгрузка динамика сабвуфера от воспроизведения средних частот, на которые он не рассчитан
• Устранение искажений звука из-за неспособности сабвуфера качественно воспроизводить высокие частоты
• Правильное распределение частотных диапазонов между сабвуфером и основными колонками
• Улучшение общего качества звучания акустической системы

Без НЧ-фильтра сабвуфер будет пытаться воспроизводить весь частотный диапазон, что приведет к размытому и неестественному звучанию басов.

Типы низкочастотных фильтров для сабвуферов

Существует два основных типа НЧ-фильтров, применяемых в сабвуферах:

Пассивные фильтры

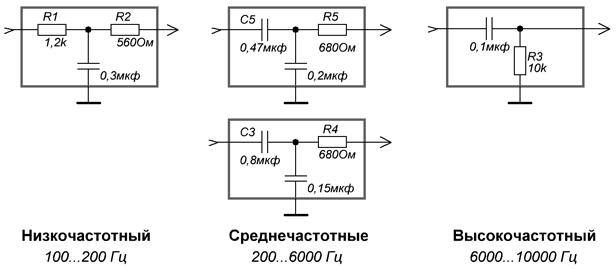

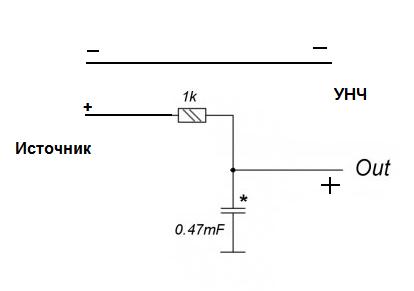

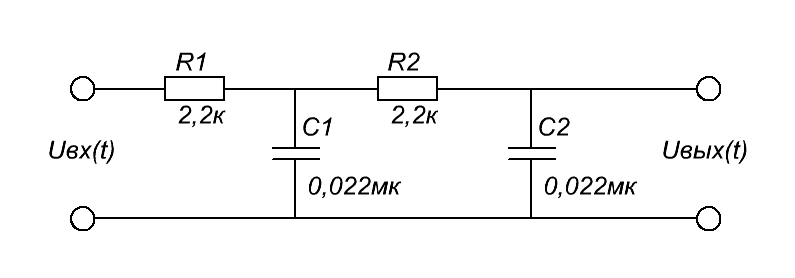

Пассивные фильтры состоят из простых электронных компонентов — конденсаторов, катушек индуктивности и резисторов. Их преимущества:

• Простота конструкции
• Низкая стоимость
• Не требуют отдельного питания

Недостатки пассивных фильтров:

• Фиксированная частота среза
• Невысокая крутизна спада АЧХ
• Вносят дополнительные искажения в сигнал

Активные фильтры

Активные фильтры строятся на основе операционных усилителей. Их ключевые преимущества:

• Регулируемая частота среза
• Высокая крутизна спада АЧХ
• Минимальные искажения сигнала
• Возможность точной настройки

К недостаткам активных фильтров можно отнести более высокую стоимость и необходимость отдельного источника питания.

Как работает низкочастотный фильтр в сабвуфере

Принцип работы НЧ-фильтра в сабвуфере заключается в следующем:

1. На вход фильтра поступает полный звуковой сигнал со всеми частотами
2. Фильтр пропускает низкочастотные составляющие сигнала ниже частоты среза
3. Высокочастотные составляющие выше частоты среза подавляются
4. На выходе фильтра формируется сигнал, содержащий только низкие частоты
5. Отфильтрованный НЧ-сигнал поступает на усилитель мощности сабвуфера

За счет этого сабвуфер воспроизводит только низкочастотную часть звукового спектра, за которую он отвечает в акустической системе.

Настройка низкочастотного фильтра сабвуфера

Правильная настройка НЧ-фильтра критически важна для качественного звучания всей акустической системы. Основные параметры, которые нужно отрегулировать:

Частота среза

Частота среза определяет границу между низкими частотами, воспроизводимыми сабвуфером, и более высокими частотами, которые будут воспроизводиться основными колонками. Ее следует настраивать в зависимости от характеристик основной акустики:

• Для компактных полочных колонок — 80-120 Гц
• Для напольных акустических систем — 60-80 Гц

Крутизна спада

Крутизна спада АЧХ фильтра влияет на то, насколько резко будут подавляться частоты выше частоты среза. Типичные значения:

• 12 дБ/октаву — мягкое подавление
• 24 дБ/октаву — средняя крутизна
• 36 дБ/октаву — крутой спад

Более крутой спад обеспечивает лучшее разделение частотных диапазонов между сабвуфером и основными колонками.

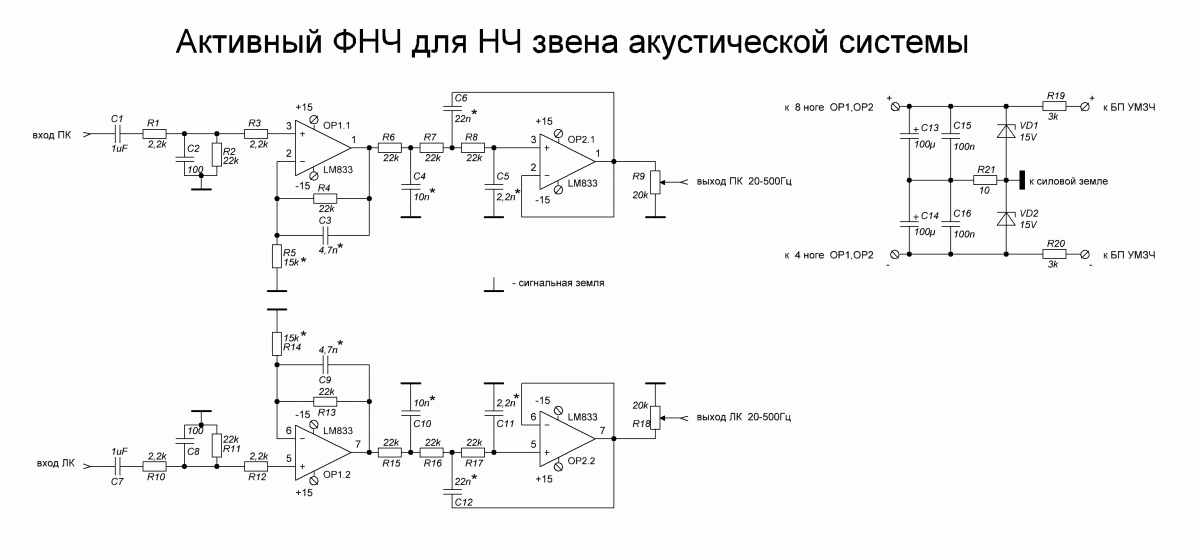

Схемы низкочастотных фильтров для сабвуферов

Рассмотрим несколько популярных схем НЧ-фильтров, которые можно использовать для самостоятельной сборки активного фильтра для сабвуфера:

Фильтр на операционном усилителе

Простая схема активного НЧ-фильтра второго порядка на одном операционном усилителе:

«`text +12V | R1 | +—-|—-+ | | | | C1 | IN—|—-||—+—|(-) | | | +——OUT R2 R3 | / | | (-)—+ | C2 | | +—-|—-+ | | | GND GND R1 = R2 = R3 = 10 кОм C1 = C2 = 100 нФ ОУ — TL072 или аналог Частота среза: f = 1 / (2π * R1 * C1) «`

Эта схема обеспечивает крутизну спада 12 дБ/октаву и позволяет легко изменять частоту среза подбором номиналов R1 и C1.

Фильтр на специализированной микросхеме

Для реализации НЧ-фильтра можно использовать специализированные микросхемы, например MAX293:

«`text +5V | +—+—+ | | +-+ +++ 4| 8| | +-+——+—+ | MAX293 | +-+——+—+ 1| 5 6| 7| +—+—+—+ | | | C1= =C2 | | | | GND OUT C1 = C2 = 100 нФ Частота среза: f = 100 / C1 «`

Такая схема обеспечивает крутизну спада 8-го порядка (48 дБ/октаву) и позволяет легко менять частоту среза простой заменой конденсаторов C1 и C2.

Расчет параметров НЧ-фильтра для сабвуфера

При самостоятельной разработке фильтра необходимо рассчитать номиналы компонентов схемы. Основные формулы для расчета:

• Частота среза: f = 1 / (2π * R * C)
• Сопротивление: R = 1 / (2π * f * C)
• Емкость: C = 1 / (2π * f * R)

Рассмотрим пример расчета компонентов для фильтра с частотой среза 80 Гц:

1. Выбираем емкость конденсатора C = 100 нФ
2. Рассчитываем необходимое сопротивление: R = 1 / (2π * 80 * 100*10^-9) ≈ 19.9 кОм
3. Округляем до ближайшего стандартного номинала: R = 20 кОм

С такими номиналами компонентов фильтр будет иметь частоту среза около 80 Гц.

Тестирование и настройка НЧ-фильтра сабвуфера

После сборки фильтра необходимо провести его настройку и тестирование. Основные шаги:

1. Подключите фильтр между источником сигнала и усилителем сабвуфера
2. Включите воспроизведение тестового сигнала (розовый шум или свипирующий сигнал)
3. Измерьте АЧХ системы с помощью измерительного микрофона и анализатора спектра
4. Убедитесь, что частота среза соответствует расчетной
5. При необходимости подстройте частоту среза изменением номиналов компонентов
6. Проверьте отсутствие искажений на выходе фильтра

Правильно настроенный НЧ-фильтр обеспечит чистое и точное воспроизведение низких частот сабвуфером без искажений и наложений на диапазон основной акустики.

Фильтр для сабвуфера с регулировкой частоты и фазы

Схема блока обработки звукового сигнала с плавными регулировками:
громкости, верхней частоты среза, сдвига фазы.

Для чего нужен сабвуфер, думаю, никому объяснять не нужно. А если и нужно, то, как говорится, интернет вам в помощь. Там всего этого добра так же много, как низов в хорошем сабе, ну или как схем и описаний усилителей, пригодных для работы с мощными и не очень сабвуферами.

Однако, при проектировании либо приобретение данного типа акустики, следует учесть несколько нюансов:
1. Низкая нижняя граничная частота воспроизводимых частот — вещь всегда хорошая, и чем ниже, тем лучше. А вот чрезмерно-избыточная выходная мощность — не позволит раскрыть всех преимуществ изделия, мало того, может привести к анекдотичной ситуации, когда: «Установленный в машину «Ока» сабвуфер разорвал её на части».
2. Для того, чтобы получить равномерный переход от нижней границы звучания основных АС к сабвуферу, необходима регулировка частоты среза фильтра ФНЧ. Если соответствующей регулировки нет, то мы получаем: либо провал, либо, наоборот, существенное увеличение громкости звука в диапазонах так называемых «верхнего баса» или «нижней середины».
3. Регулировка фазового сдвига также является весьма полезной функцией! Она необходима для того, чтобы сабвуфер и основная АС не имели фазовых (временных) разногласий. Например, если сабвуфер стоит довольно далеко от колонок, то его звучание может запаздывать. Так же фазовый сдвиг всегда возникает в ФНЧ сабвуфера, независимо от того — пассивный он или активный. Чтобы это скорректировать следует использовать регулировку фазового сдвига.

Исходя из этих соображений, и была спроектирована схема НЧ фильтра для сабвуфера. Как обычно, повышенное внимание было уделено тому, чтобы схема получилась максимально простой, качественной и, при отсутствии ошибок, не требовала настройки.

Рис.1

Фильтр построен на микросхеме TL082, представляющей собой сдвоенный ОУ, плюс немногочисленная пассивная рассыпуха. ОУ содержит полевые транзисторы на входах, что обеспечивает его высокое входное сопротивление, необходимое для корректной работы устройства сдвига фазы.

Элементы R1, C2, R3, R4,C3, R5, C4 и DA1.1, образуют ФНЧ (фильтр нижних частот третьего порядка) с регулируемой частотой среза. Схему эту мы придумали на странице (ссылка на страницу). Её главным достоинством является наличие всего одного регулирующего элемента R5, позволяющего перестраивать частоту среза в диапазоне 60…160 Гц.
Фильтр обеспечивает подавление внеполосных сигналов с затуханием −18дБ на октаву и имеет неравномерность АЧХ в полосе пропускания — менее 3дБ. Коэффициент передачи близок к 1.

Элемент DA1.2 с обвесом представляют собой классическую схему фазовращателя с величиной фазового сдвига, зависящей от номиналов элементов C5, 7, R8. Коэффициент передачи фазовращателя — также близок к 1.

Регулировку уровня фазового сдвига проще всего производить на слух при полностью подключённой акустической системе (основная АС + сабвуфер).

Выходное сопротивления каскада, к которому будет подключён данный фильтр, не должно превышать 1 кОм. Это может быть и выход любого ОУ, и выход эмиттерного или истокового повторителя.

Устройство может запитываться и от однополярного источника питания +Uп. В этом случае 4 вывод микросхемы следует посадить на землю, а соответствующие выводы R2, R8 и R10 — к средней точке резистивного делителя, имеющего выходное напряжение +Uп/2.
TL082 сохраняет работоспособность при снижении напряжения питания вплоть до однополярного +12В.

Описанный в данной статье фильтр может применяться в сабвуферах в связке с массовыми и очень простыми в использовании микросхемами-усилителями НЧ. Изобретать для сабвуфера радикально качественный усилитель на транзисторах, а тем паче, упаси нас Бог — на лампах большого смысла нет. Довольно удачным выбором окажутся микросхемы TDA7294 или TDA7293 (ссылка на страницу) или их умощнённые варианты (на 200 и 800Вт), приведённые на странице ниже в разделе «Это тоже может быть интересно».
