Диод зенера маркировка. Стабилитрон: принцип работы, характеристики и маркировка

Как работает стабилитрон. Какие основные характеристики стабилитрона важны для его применения. Как расшифровать маркировку стабилитронов различных типов. Как правильно выбрать и проверить стабилитрон.

Содержание

Принцип работы стабилитрона

Стабилитрон — это полупроводниковый диод, предназначенный для стабилизации напряжения в электрических схемах. Его основное отличие от обычного диода заключается в особой вольт-амперной характеристике:

  • В прямом направлении стабилитрон работает как обычный диод
  • В обратном направлении при достижении напряжения пробоя ток через стабилитрон резко возрастает, а напряжение остается практически неизменным

Именно этот эффект стабилизации обратного напряжения и используется в схемах. Как работает стабилитрон в схеме стабилизации напряжения?

  1. Стабилитрон включается параллельно нагрузке в обратном направлении
  2. Последовательно со стабилитроном включается балластный резистор
  3. При повышении входного напряжения ток через стабилитрон возрастает
  4. Увеличивается падение напряжения на балластном резисторе
  5. Напряжение на стабилитроне и нагрузке остается неизменным

Таким образом, стабилитрон поддерживает постоянное напряжение на нагрузке при изменении входного напряжения или тока нагрузки.


Основные характеристики стабилитронов

При выборе стабилитрона для конкретной схемы важно учитывать следующие параметры:

  • Напряжение стабилизации Uст — номинальное напряжение на стабилитроне в режиме пробоя
  • Минимальный ток стабилизации Iст.мин — ток, при котором начинается эффект стабилизации
  • Максимальный ток стабилизации Iст.макс — предельно допустимый ток через стабилитрон
  • Мощность рассеивания Pмакс — максимальная допустимая мощность
  • Температурный коэффициент напряжения — изменение Uст при изменении температуры

Как правильно выбрать стабилитрон для схемы? Необходимо, чтобы:

  1. Напряжение стабилизации соответствовало требуемому выходному напряжению
  2. Ток через стабилитрон находился в диапазоне от Iст.мин до Iст.макс
  3. Рассеиваемая мощность не превышала максимально допустимую

Маркировка стабилитронов

Стабилитроны имеют различную маркировку в зависимости от типа корпуса и производителя. Как расшифровать маркировку стабилитрона?

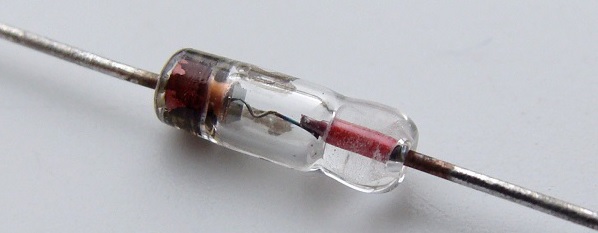

Стабилитроны в стеклянном корпусе

На стеклянном корпусе обычно наносится цветовая маркировка в виде полос:


  • Первая полоса — первая цифра напряжения стабилизации
  • Вторая полоса — вторая цифра напряжения
  • Третья полоса — множитель
  • Четвертая полоса — допуск

Например, красный-зеленый-оранжевый-золотой означает 2,5 В ±5%.

Стабилитроны в пластиковом корпусе

На пластиковом корпусе обычно наносится буквенно-цифровая маркировка:

  • Первые буквы — серия (BZX55, 1N47xx и т.п.)
  • Следующие цифры — напряжение стабилизации
  • Последняя буква — допуск

Например, BZX55C5V1 означает стабилитрон на 5,1 В с допуском ±5%.

Как проверить стабилитрон

Для проверки работоспособности стабилитрона можно использовать следующие методы:

  1. Прозвонка мультиметром:
    • В прямом направлении стабилитрон должен звенеть
    • В обратном направлении — не должен звенеть
  2. Измерение напряжения стабилизации:
    • Подключить стабилитрон через резистор к источнику питания
    • Плавно повышать напряжение до начала стабилизации
    • Измерить напряжение на стабилитроне

Измеренное напряжение стабилизации должно соответствовать маркировке стабилитрона с учетом допуска.


Применение стабилитронов

Благодаря своим свойствам стабилитроны широко применяются в различных электронных устройствах:

  • Стабилизаторы напряжения в блоках питания
  • Источники опорного напряжения
  • Ограничители напряжения для защиты схем
  • Генераторы импульсов
  • Преобразователи уровня сигналов

Как правильно рассчитать схему стабилизатора на стабилитроне? Основные этапы расчета:

  1. Выбрать стабилитрон с подходящим напряжением стабилизации
  2. Определить ток нагрузки и ток стабилитрона
  3. Рассчитать сопротивление балластного резистора
  4. Проверить мощность рассеивания на стабилитроне

Особенности применения стабилитронов

При использовании стабилитронов в схемах необходимо учитывать следующие нюансы:

  • Температурная зависимость напряжения стабилизации
  • Шумы и микрофонный эффект
  • Влияние на высокочастотные сигналы
  • Необходимость ограничения тока

Какие меры позволяют улучшить параметры стабилизатора на стабилитроне?

  1. Использование термокомпенсированных стабилитронов
  2. Применение схем температурной компенсации
  3. Шунтирование стабилитрона конденсатором
  4. Включение стабилитронов последовательно для повышения напряжения

Заключение

Стабилитроны являются простыми и надежными элементами для стабилизации напряжения. Правильный выбор стабилитрона и расчет схемы позволяют создавать эффективные стабилизаторы для маломощных устройств. При этом важно учитывать особенности работы стабилитронов и соблюдать правила их эксплуатации.



Стабилитрон (диод Зенера): характеристики, напряжение и схемы

В данной статье мы подробно поговорим про диод Зенера или стабилитрон. Рассмотрим принцип работы и его характеристики, диодный стабилитрон, напряжение стабилитрона, и схему последовательно соединенных стабилитронов.

Принцип работы

Полупроводниковый диод блокирует ток в обратном направлении, но будет страдать от преждевременного пробоя или повреждения, если обратное напряжение, приложенное к нему, станет слишком высоким.

Тем не менее, стабилитрон или «пробойный диод», как их иногда называют, в основном совпадают со стандартным PN-переходным диодом, но они специально разработаны для того, чтобы иметь низкое и заданное обратное напряжение пробоя, которое использует любое подаваемое обратное напряжение к этому.

Стабилитрон ведет себя так же, как обычный общего назначения диод, состоящий из кремния PN — перехода, и, когда смещены в прямом направлении, то есть анод положительный по отношению к его катоду, он ведет себя так же , как обычный диод сигнал, проводящий номинальный ток.

Однако, в отличие от обычного диода, который блокирует любой поток тока через себя при обратном смещении, то есть катод становится более положительным, чем анод, как только обратное напряжение достигает заранее определенного значения, стабилитрон начинает проводить в обратное направление.

Это связано с тем, что когда обратное напряжение, подаваемое на стабилитрон, превышает номинальное напряжение устройства, в полупроводниковом обедненном слое происходит процесс, называемый лавинным пробоем, и через диод начинает течь ток, чтобы ограничить это увеличение напряжения.

Ток, текущий в настоящее время через стабилитрон, резко возрастает до максимального значения схемы (которое обычно ограничивается последовательным резистором), и после достижения этого ток обратного насыщения остается довольно постоянным в широком диапазоне обратных напряжений. Точка напряжения, в которой напряжение на стабилитроне становится стабильным, называется «напряжением стабилитрона» ( Vz ), а для стабилитронов это напряжение может составлять от менее одного вольт до нескольких сотен вольт.

Точка, в которой напряжение стабилитрона запускает ток, протекающий через диод, может очень точно контролироваться (с допустимым отклонением менее 1%) на стадии легирования полупроводниковой конструкции диодов, давая диоду определенное напряжение пробоя стабилитрона Vz например, 4,3 В или 7,5 В. Это напряжение пробоя стабилитрона на кривой IV представляет собой почти вертикальную прямую линию.

Характеристики стабилитрона I-V

Характеристики стабилитрона I-VХарактеристики стабилитрона I-V

Стабилитрон используется в его «обратном смещении» или обратном режиме пробоя, т.е. анод диода подключается к отрицательному питанию. Из приведенной выше кривой характеристик I-V видно, что стабилитрон имеет область обратного смещения почти постоянного отрицательного напряжения независимо от величины тока, протекающего через диод, и остается почти постоянной даже при больших изменениях тока, пока ток стабилитронов остается между током пробоя I Z (мин) и максимальным номинальным током I Z (макс.) .

Эта способность к самоконтролю может быть в значительной степени использована для регулирования или стабилизации источника напряжения от изменений напряжения или нагрузки. Тот факт, что напряжение на диоде в области пробоя практически постоянное, оказывается важной характеристикой стабилитрона, так как его можно использовать в простейших типах устройств с регулятором напряжения.

Функция регулятора состоит в том, чтобы обеспечивать постоянное выходное напряжение для нагрузки, подключенной параллельно с ним, несмотря на пульсацию в напряжении питания или изменение тока нагрузки, стабилитрон продолжит регулировать напряжение до тех пор, пока ток диода не будет падать ниже минимального значения I Z (min) в области обратного пробоя.

Диодный стабилитрон

Стабилитроны могут использоваться для получения стабилизированного выходного напряжения с низкой пульсацией в условиях переменного тока нагрузки. Пропуская небольшой ток через диод от источника напряжения через подходящий резистор ограничения тока R S, стабилитрон будет проводить ток, достаточный для поддержания падения напряжения out .

Мы помним из предыдущих уроков, что выходное напряжение постоянного тока от полу- или двухполупериодных выпрямителей содержит пульсации, наложенные на напряжение постоянного тока, и что при изменении значения нагрузки изменяется и среднее выходное напряжение. Подключив простую схему стабилитрона, как показано ниже, к выходу выпрямителя, можно получить более стабильное выходное напряжение.

картинка-схема подключения стабилитрона к выходу выпрямителякартинка-схема подключения стабилитрона к выходу выпрямителя

Резистор S соединен последовательно с стабилитроном для ограничения тока, протекающего через диод с источником напряжения, при этом S подключается через комбинацию. Стабилизированное выходное напряжение out берется через стабилитрон. Стабилитрон соединен с его катодной клеммой, подключенной к положительной шине источника постоянного тока, поэтому он имеет обратное смещение и будет работать в своем состоянии пробоя. Резистор S выбран таким образом, чтобы ограничить максимальный ток, протекающий в цепи.

При отсутствии нагрузки, подключенной к цепи, ток нагрузки будет равен нулю I L  = 0 , и весь ток цепи проходит через стабилитрон, который, в свою очередь, рассеивает свою максимальную мощность. Также небольшое значение последовательного резистора RS приведет к большему току диода, когда сопротивление нагрузки L подключено, и будет большим, так как это увеличит требования к рассеиваемой мощности диода, поэтому следует соблюдать осторожность при выборе подходящего значения серии сопротивление, чтобы максимальная номинальная мощность стабилитрона не превышалась в условиях отсутствия нагрузки или высокого импеданса.

Нагрузка подключается параллельно с стабилитроном, поэтому напряжение на L всегда совпадает с напряжением на стабилитроне V R  = V Z. Существует минимальный ток стабилитрона, для которого эффективна стабилизация напряжения, и ток стабилитрона должен всегда оставаться выше этого значения, работающего под нагрузкой в ​​пределах его области пробоя. Верхний предел тока, конечно, зависит от номинальной мощности устройства. Напряжение питания V S должно быть больше, чем V Z .

Одна небольшая проблема с цепями стабилизатора стабилитрона состоит в том, что диод может иногда генерировать электрический шум в верхней части источника постоянного тока, когда он пытается стабилизировать напряжение. Обычно это не является проблемой для большинства устройств, но может потребоваться добавление развязывающего конденсатора большого значения на выходе стабилитрона, чтобы обеспечить дополнительное сглаживание.

Подведем небольшой итог. Стабилитрон всегда работает в обратном смещенном состоянии. Схема регулятора напряжения может быть разработана с использованием стабилитрона для поддержания постоянного выходного напряжения постоянного тока на нагрузке, несмотря на изменения входного напряжения или изменения тока нагрузки. Стабилизатор напряжения Зенера состоит из токоограничивающего резистора R S, соединенного последовательно с входным напряжением S, с стабилитроном, подключенным параллельно с нагрузкой L в этом состоянии с обратным смещением. Стабилизированное выходное напряжение всегда выбирается равным напряжению пробоя Z диода.

Напряжение стабилитрона

Помимо создания единого стабилизированного выходного напряжения, стабилитроны могут также быть соединены друг с другом последовательно, наряду с обычными диодами сигнала кремния для получения множества различных выходных значений опорного напряжения, как показано ниже.

Стабилитроны, соединенные последовательно

картинка-схема последовательно соединенных стабилитроновкартинка-схема последовательно соединенных стабилитронов

Значения отдельных стабилитронов могут быть выбраны в соответствии с применением, в то время как кремниевый диод всегда будет падать примерно на 0,6 — 0,7 вольт в режиме прямого смещения. Напряжение питания V > IN следует, конечно, выше , чем наибольший выход опорного напряжения , а в нашем примере выше, это 19v.

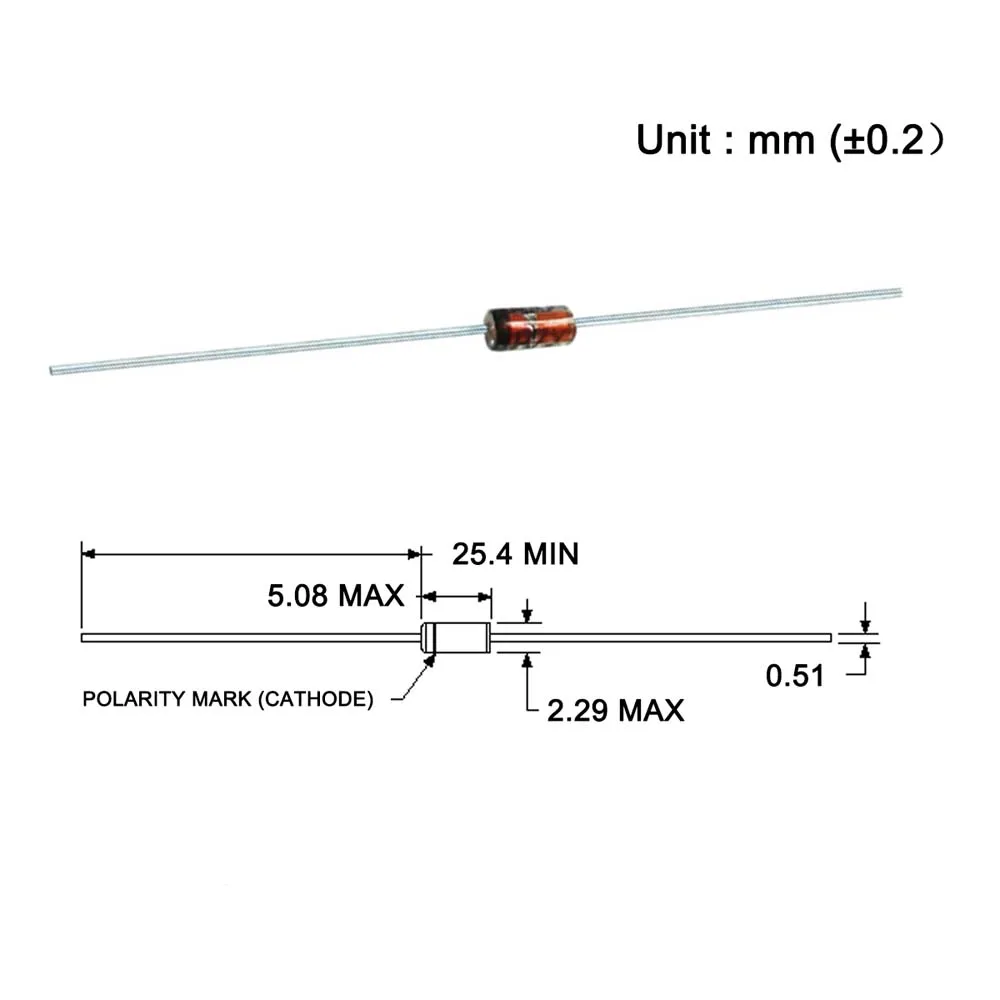

Типичный стабилитрон для общих электронных схем — 500 мВт серии BZX55 или более крупный 1,3 Вт серии BZX85, в которой напряжение стабилитрона задается, например, как C7V5 для диода 7,5 В, что дает эталонный номер диода BZX55C7V5 .

Стабилитроны серии 500 МВт доступны в диапазоне от 2,4 до 100 Вольт и обычно имеют ту же последовательность значений, что и для серии резисторов 5% (E24), а индивидуальные номинальные напряжения для этих небольших, но очень полезных диодов приведены в таблица ниже.

Стандартные напряжения стабилитрона

Мощность стабилитрона BZX55 500 мВт

2.4V2.7V3.0V3.3V3.6V3.9V4.3V4.7V
5.1V5.6V6.2V6,8 В7.5V8.2V9.1V10V
11V12V13V15V16V18V20V22V
24V27В30V33V36V39V43V47V

Мощность стабилитрона BZX85 1,3 Вт

3.3V3.6V3.9V4.3V4.7V5.1V5,66.2V
6,8 В7.5V8.2V9.1V10V11V12V13V
15V16V18V20V22V24V27В30V
33V36V39V43V47V51V56V62V

Схемы стабилитрона

До сих пор мы рассматривали, как стабилитрон можно использовать для регулирования источника постоянного тока, но что если бы входной сигнал был не постоянный ток, а переменный сигнал переменного тока, как бы стабилитрон реагировал на постоянно меняющийся сигнал?

Цепи диодного ограничения и зажима — это схемы, которые используются для формирования или изменения формы входного сигнала переменного тока (или любой синусоиды), создавая выходной сигнал различной формы в зависимости от схемы расположения. Цепи диодного ограничителя также называют ограничителями, поскольку они ограничивают или отсекают положительную (или отрицательную) часть входного сигнала переменного тока. Поскольку схемы ограничителя Зенера ограничивают или обрезают часть формы волны через них, они в основном используются для защиты схемы или в схемах формирования формы волны.

Например, если бы мы хотели обрезать выходной сигнал при + 7,5 В, мы бы использовали стабилитрон 7,5 В. Если выходной сигнал пытается превысить предел 7,5 В, стабилитрон «обрезает» избыточное напряжение на входе, создавая сигнал с плоским верхом, сохраняя при этом выходную постоянную на уровне + 7,5 В. Обратите внимание, что в состоянии прямого смещения стабилитрон все еще является диодом, и когда выходной сигнал переменного тока становится отрицательным ниже -0,7 В, стабилитрон включается, как и любой нормальный кремниевый диод, и обрезает выход при -0,7 В, как показано ниже.

Прямоугольная волна

генератор прямоугольной волныгенератор прямоугольной волны

Подключенные друг к другу стабилитроны могут быть использованы в качестве регулятора переменного тока, производящего то, что в шутку называют «генератор прямоугольной волны бедняка». Используя эту схему, мы можем обрезать осциллограмму между положительным значением + 8,2 В и отрицательным значением -8,2 В для стабилитрона 7,5 В.

Так, например, если бы мы хотели обрезать выходной сигнал между двумя различными минимальными и максимальными значениями, скажем, + 8 В и -6 В, мы просто использовали бы два стабилитрона с разными номиналами. Обратите внимание, что выход фактически обрезает сигнал переменного тока между + 8,7 В и -6,7 В из-за добавления напряжения прямого диода смещения.

Другими словами, пиковое напряжение составляет 15,4 вольт вместо ожидаемых 14 вольт, поскольку прямое падение напряжения смещения на диоде добавляет еще 0,7 вольт в каждом направлении.

Этот тип конфигурации ограничителя довольно распространен для защиты электронной схемы от перенапряжения. Два стабилитрона, как правило, размещаются на входных клеммах источника питания, и во время нормальной работы один из стабилитронов имеет значение «ВЫКЛ», и эти диоды практически не влияют. Однако, если форма сигнала входного напряжения превышает его предел, тогда стабилитрон включается и включает вход для защиты схемы.

В следующем уроке о диодах мы рассмотрим использование смещенного прямого PN-перехода диода для получения света. Из предыдущих уроков мы знаем, что когда носители заряда движутся через соединение, электроны объединяются с дырками, и энергия теряется в виде тепла, но также часть этой энергии рассеивается в виде фотонов, но мы не можем их видеть.

Принцип работы и маркировка стабилитронов ⋆ diodov.net

Программирование микроконтроллеров Курсы

Стабилитрон относится к одному из применяемых радиоэлектронных элементов. Каждый более-менее качественный блок питания содержит узел стабилизации напряжения, которое может изменяться при изменении сопротивления нагрузки либо при отклонении входного напряжения от номинального значения.

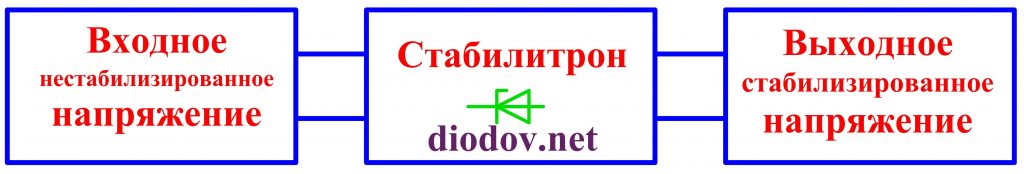

Стабилитрон

Стабилизация напряжения выполняется главным образом с целью обеспечения нормального режима работы остальных радиоэлементов устройства, например микросхем, транзисторов, микроконтроллеров и т.п.

Стабилитроны широко используются в маломощных блоках питания либо в отдельных его узлах, мощность которых редко превышает десятки ватт.

Главное преимущество стабилитронов – их малая стоимость и габариты, поэтому они до сих пор не могут вытисниться интегральными стабилизаторами напряжения типа LM7805 или 78L05 и т.п.

Стабилитрон очень похож на диод, поскольку его полупроводниковый кристалл помещен в аналогичный корпус.

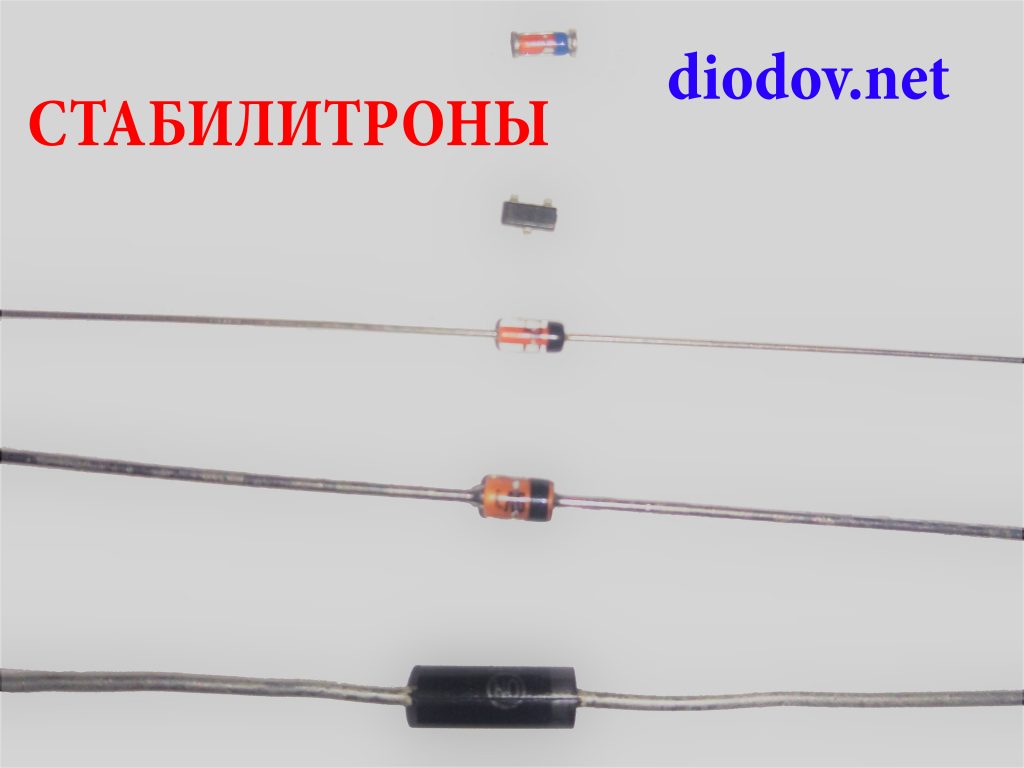

Стабилитроны

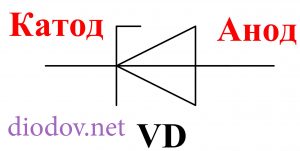

Условное графическое обозначение стабилитрона на чертежах электрических схем также похоже на обозначение диода, только со стороны катода добавлена короткая горизонтальная черточка, направленная в сторону анода.

Обозначение стабилитрона в схеме

Принцип работы стабилитрона

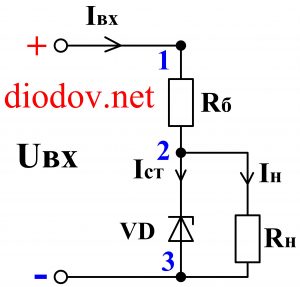

Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.

Схема включения стабилитрона

Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.

Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.

Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.

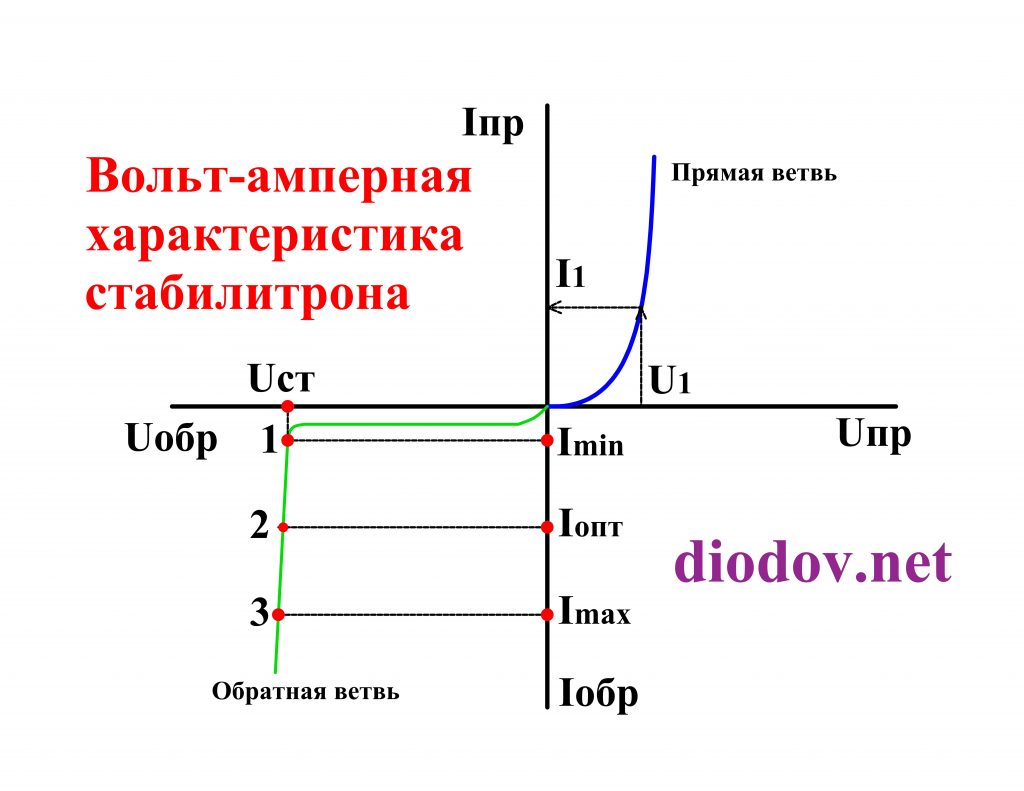

Вольт-амперная характеристика стабилитрона

Вольт-амперная характеристика (ВАХ) стабилитрона аналогично ВАХ диода и имеет две ветви: прямую и обратную. Прямая ветвь является рабочей для диода, а обратная ветвь характеризует работу стабилитрона, поэтому он включается в электрическую цепь в обратном направлении (катодом к плюсу, а анодом к минусу) по сравнению с диодом. Поэтому стабилитрон называю опорным диодом, а источник питания с данным полупроводниковым элементом называют опорным источником напряжения. Такой терминологий будем пользоваться и мы.

Вольт-амперная характеристика стабилитрона ВАХ

На обратной ветви вольт-амперной характеристик опорного диода выделим две характерные точки 1 и 3. Точка 1 отвечает минимальному значению тока стабилизации, который находится в пределах единиц миллиампер. Если ток, протекающий через стабилитрон, будет ниже точки 1, то он не сможет выполнять свои функции (не откроется). В случае превышения тока выше точки 3 опорный диод перегреется и выйдет из строя. Поэтому оптимальной точкой в большинстве случае будет точка посредине обратной ветви ВАХ, то есть точка 2. Тогда при изменении тока в широких пределах (смотрите ось Y) точка 2 будет изменять свое положение, перемещаясь вверх или вниз по обратной ветви, а напряжение будет изменяться незначительно (смотрите ось X).

Встречное, параллельное, последовательное соединение стабилитронов

Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.

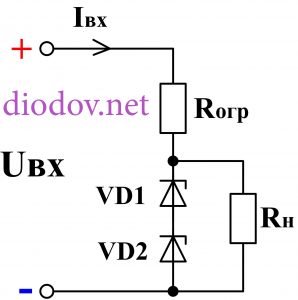

Схема последовательного соединения стабилитронов

Параллельное соединение применяется с целью повышения тока и мощности.

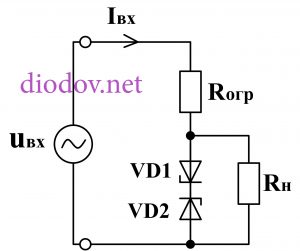

Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.

Схема стабилизации переменного напряжения, встречное соединение стабилитронов

В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод. Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.

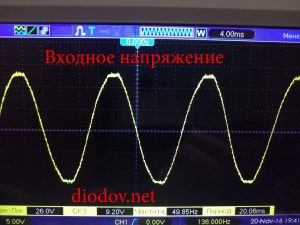

Переменное напряжение подаваемое на стабилитрон

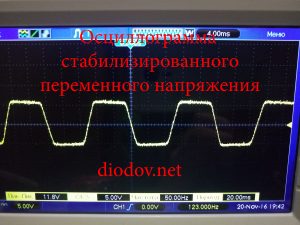

Осциллограмма стабилизированного стабилитроном переменного напряжения

Маркировка стабилитронов

Маркировка наносится на корпус стабилитрона в виде цифр и букв (или буквы). Различают принципиально два разных типа маркировки. Стабилитрон в стеклянном корпусе имеет привычную для нас маркировку, непосредственно обозначающую номинальное напряжение стабилизации. Цифры могут быть разделены буквой V, выполняющую роль десятичной точки. Например, 5V1 означает 5,1 В.

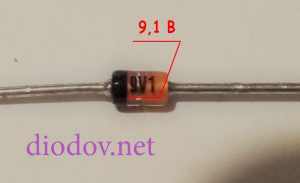

Маркировка стабилитронов в стеклянном корпусе

Менее понятный способ маркировки состоит из четырех цифр и буквы в конце. Если вы не опытный радиолюбитель, то без даташита никак не обойтись. Для примера расшифруем параметры опорного диода серии 1N5349B. Больше всего нас интересует первый столбец, в котором приведено номинальное напряжение 12 В. Второй столбец – номинальное значения ток – 100 мА.

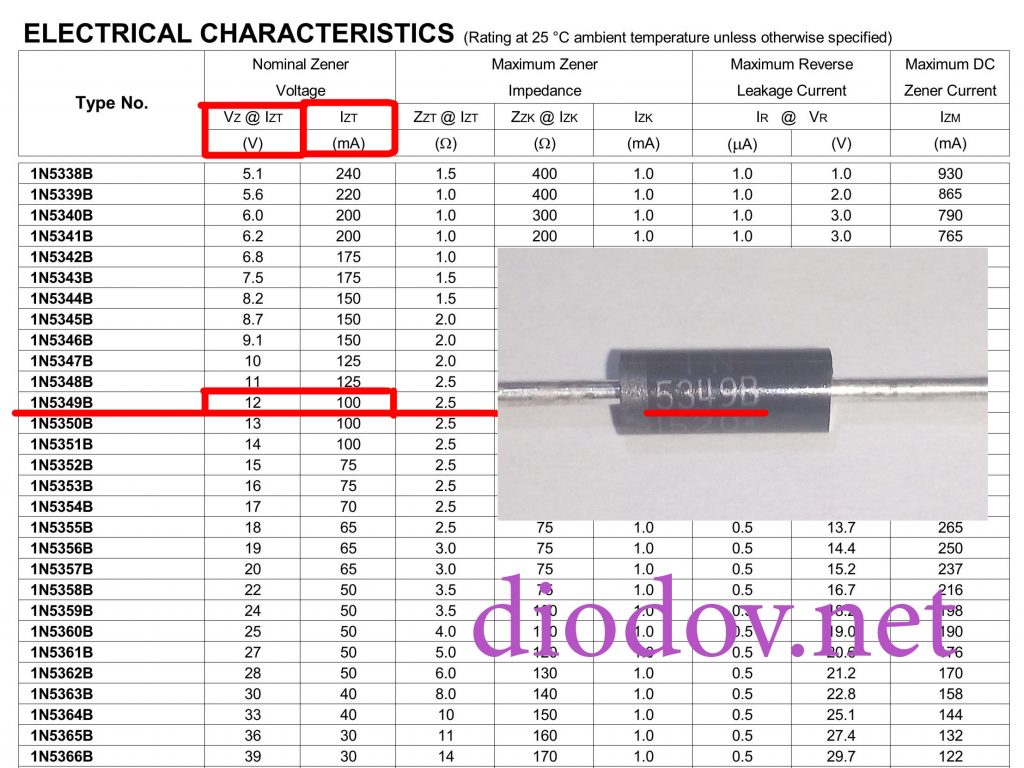

Маркировка стабилитронов

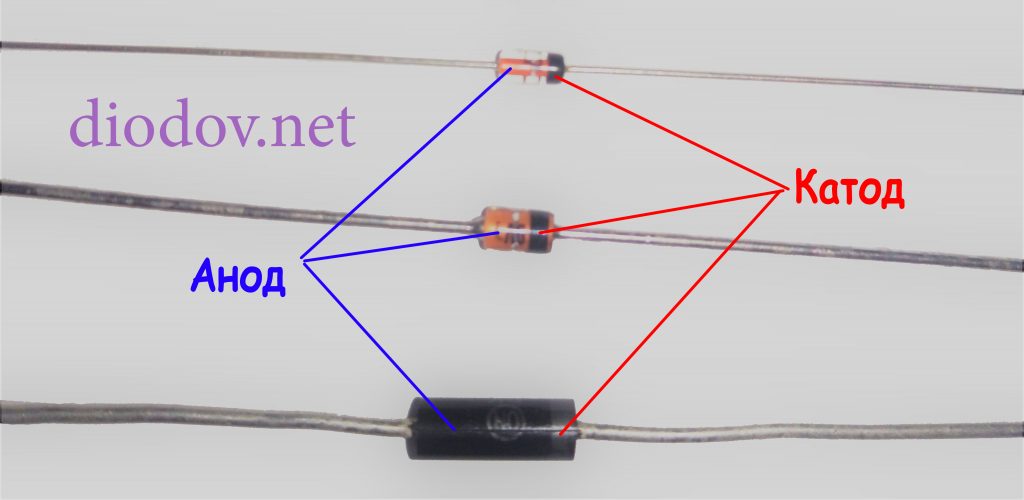

Катод стабилитрона любого типа обозначается кольцом черного или синего цвета, которое наносится на корпус со стороны соответствующего вывода.

Обозначение выводов стабилитрона анод, катод

Маркировка SMD стабилитронов

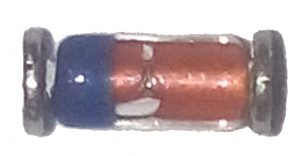

Наибольшее распространение получили опорные диоды в стеклянном корпусе и в пластмассовом корпусе с тремя выводами. Маркировка SMD стабилитрона в стеклянном корпусе состоит из цветного кольца, цвет которого обозначает параметры данного полупроводникового прибора.

SMD стабилитрон в стеклянном корпусе

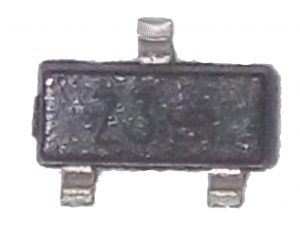

Если вам встретился SMD стабилитрон с тремя выводами, то следует знать, что один вывод – это «пустышка», то есть он не задействован и применяется лишь для надежной фиксации элемента на печатной плате после пайки. Анод и катод такого экземпляра проще всего определить с помощью мультиметра.

SMD стабилитрон с тремя выводами

Мощность рассеивания стабилитрона

Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения и :

Мощность рассеивания стабилитрона формула

Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т.п. Чем больше Pст, тем больше габариты полупроводникового прибора.

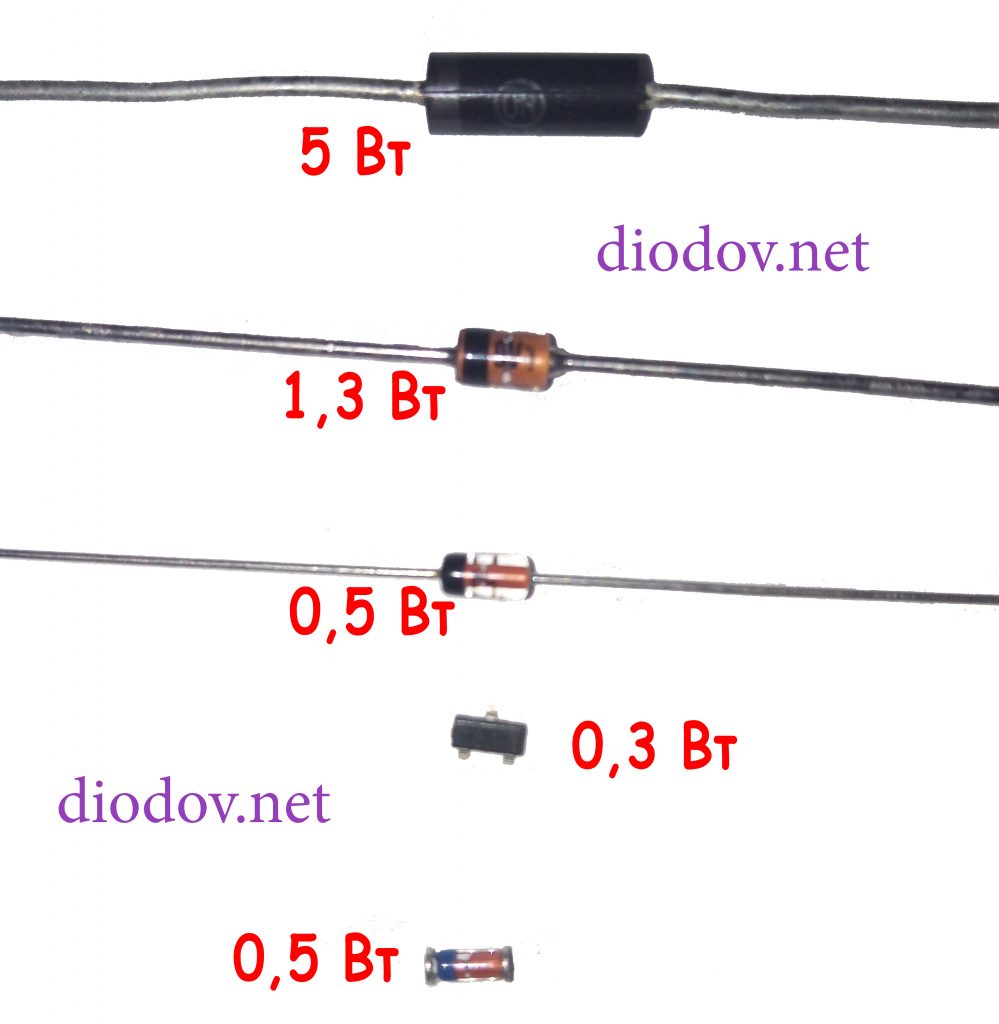

Стабилитрон мощностью 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт

Как проверить стабилитрон

Проверить стабилитрон на предмет исправности довольно просто и быстро можно с помощью простейшего мультиметра. Для этого мультиметр следует перевести в режим «прозвонка», как правило, обозначенный знаком диода. Затем, если положительным щупом мультиметра прикоснуться анода, а отрицательным – катода, то на дисплее измерительного прибора мы увидим некоторое значение падения напряжения на pn-переходе. Поскольку к полупроводниковому прибору приложено прямое напряжение (смотрите прямую ветвь вольт-амперной характеристики), то опорный диод откроется.

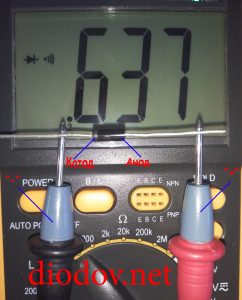

Как проверить стабилитрон

Теперь, если щупы мультиметра поменять местами, тем самым приложить к выводам полупроводникового прибора обратное напряжение (смотрите обратную ветвь ВАХ), то он окажется заперт и не будет проводить ток. На дисплее измерительного прибора отобразится единица, обозначающая бесконечно высокое сопротивление.

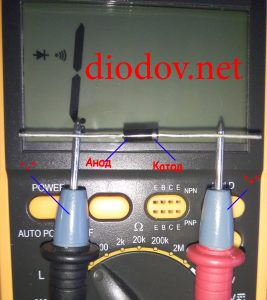

Как проверить стабилитрон мультиметром

Если в обеих случаях мультиметр покажет единицу или будет звенеть, то стабилитрон непригоден.

Электроника для начинающих

Еще статьи по данной теме

Маркировка стабилитронов: детальное описание | 1posvetu.ru



Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Характеристики стабилитрона

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

  • UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
  • ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
  • IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
  • IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
  • IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Обозначения работы элемента электросхемы

Схематические обозначения

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

Включение на схеме

Включение стабилитрона

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.



Стабилитрон и диод

Стабилитрон и диод

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции.
Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В).
Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:

Приставка мультиметра

Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В.
При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.
При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой.
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4
Вот так можно выяснить, стабилитрон у вас или обычный диод.

Подробно о цветовой маркировке стабилизирующего диода

Маркировка стабилитрона

Маркировка стабилитрона

Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

  • буква или цифра;
  • буква.

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:

Маркировка микросхем

Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.

Цветовая маркировка стабилитрона

В ней:

  • первая полоска обозначает тип устройства;
  • вторая – полупроводник;
  • третья – что это за прибор, а также, какая у него проводимость;
  • четвертая — номер разработки;
  • пятая — модификация устройства.

Нужно отметить, что четвертая и пятая полоски не очень важны для выбора изделия.

Заключение

Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.



Стабилитрон (Диод Зенера) — Принцип работы, ВАХ, сфера применения

Стабилитрон – это особый тип диодов, которые также называются зенеровскими. У этого типа есть главная особенность – при подаче напряжения, выше определенного номинала, увеличивается ток на выходе. Диод Зенера, который имеет и другое название – стабилитрон, имеет вид диода, который работает в режиме пробоя обратного смещения перехода. До этого, через него проходит небольшой ток, а утечка очень маленькая, что обуславливается большим сопротивлением.

При пробое, номинал тока моментально возрастает, так как его сопротивление в данный отрезок времени несколько долей Ом. В статье изложены принцип работы, где используются и какие функции они выполняют в современной радиоэлектронике. По теме диодов Зенера в статье представлены два интересных видеоролика и подробная научная статья бонусом для читателя.

Диоды Зенера или стабилитрона.

Диоды Зенера или стабилитрона.

Принцип работы стабилитрона

Стабилитрон называют диодом Зенера (от англ. Zener diode) в честь ученого, впервые открывшего явление туннельного пробоя, американского физика Кларенса Мэлвина Зенера (1905 — 1993). Открытый Зенером электрический пробой p-n перехода, связанный с туннельным эффектом, явлением просачивания электронов сквозь тонкий потенциальный барьер, называется теперь эффектом Зенера, который и служит сегодня в полупроводниковых стабилитронах. Физическая картина эффекта заключается в следующем. При обратном смещении p-n перехода энергетические зоны перекрываются, и электроны могут переходить из валентной зоны p-области в зону проводимости n-области, благодаря электрическому полю, это повышает количество свободных носителей заряда, и обратный ток резко возрастает.

Таким образом, главным назначением стабилитрона является стабилизация напряжения. Промышленностью выпускаются полупроводниковые стабилитроны с напряжениями стабилизации от 1,8 В до 400 В, большой, средней и малой мощности, которые отличаются максимально допустимым обратным током. На этой базе изготавливают простые стабилизаторы напряжения. На схемах стабилитроны обозначаются символом похожим на символ диода, с тем лишь отличием, что катод стабилитронов изображается в форме буквы «Г». Стабилитроны скрытой интегральной структуры, с напряжением стабилизации около 7 В — это самые точные и стабильные твердотельные источники опорного напряжения: лучшие их экземпляры характеристически близки к нормальному гальваническому элементу Вестона (эталонный ртутно-кадмиевый гальванический элемент).

Стабилитрон.

Стабилитрон.

К стабилитронам особого типа относятся высоковольтные лавинные диоды («TVS-диоды» и «супрессоры»), которые широко применяются в цепях защиты от перенапряжений всевозможной аппаратуры. Как видим, стабилитрон, в отличие от обычного диода, работает на обратной ветви ВАХ. В обычном диоде, если к нему приложить обратное напряжение, может возникнуть пробой по одному из трех путей (или по всем сразу): туннельный пробой, пробой лавинный и пробой вследствие теплового разогрева токами утечки. Тепловой пробой кремниевым стабилитронам не важен, ибо они проектируются так, чтобы или туннельный, или лавинный пробой, либо оба типа пробоя одновременно наступали задолго до тенденции к тепловому пробою.

Серийные стабилитроны на данный момент изготавливаются преимущественно из кремния. Пробой при напряжении ниже 5 В — проявление эффекта Зенера, пробой выше 5 В — проявление лавинного пробоя. Промежуточное напряжение пробоя около 5 В, как правило, является результатом сочетания двух этих эффектов. Напряженность электрического поля в момент пробоя стабилитрона составляет около 30 МВ/м. Пробой стабилитрона происходит в умеренно легированных полупроводниках р-типа и сильно легированных полупроводниках n-типа. При повышении температуры на стыке уменьшается срыв стабилитрона и вклад лавинного пробоя увеличивается.

Стабилитрон на схеме.

Стабилитрон на схеме.

Характеристики диода Зенера

Стабилитроны имеют следующие типичные характеристики. Vz – напряжение стабилизации. В документации указываются два значения для этого параметра: максимальное и минимальное значение напряжения стабилизации. Iz – минимальный ток стабилизации. Zz – сопротивление стабилитрона. Izk и Zzk– ток и динамическое сопротивление при постоянном токе. Ir и Vr — максимальный ток утечки и напряжение при заданной температуре. Tc — температурный коэффициент. Izrm — максимальный ток стабилизации стабилитрона.

Что такое Диод Зенера

Стабилитроны широко применяют в качестве самостоятельных стабилизирующих элементов, а также источников образцовых напряжений (опорных напряжений) в стабилизаторах на транзисторах. Для получения малых образцовых напряжений стабилитроны включают и в прямом направлении, как обычные диоды, тогда напряжение стабилизации одного стабилитрона будет равно 0,7 – 0,8 вольт.

Максимальная рассеиваемая корпусом стабилитрона мощность, обычно лежит в диапазоне от 0,125 до 1 ватта. Этого, как правило, достаточно для нормальной работы цепей защиты от импульсных помех и для построения маломощных стабилизаторов.

Материал в тему: устройство подстроечного резистора.

Немного теории

Стабильная зарплата, стабильная жизнь, стабильное государство. Последнее не про Россию, конечно :-).  Если глянуть в толковый словарик, то можно толково разобрать, что же такое “стабильность”. На первых строчках Яндекс мне сразу выдал обозначение этого слова: стабильный – это значит постоянный, устойчивый, не изменяющийся. Но чаще всего этот термин используется именно в электронике и электротехнике. В электронике очень важны постоянные значения какого-либо параметра. Это может быть сила тока, напряжение, частота сигнала и другие его характеристики. Отклонение сигнала от какого-либо заданного параметра может привести к неправильной работе радиоэлектронной аппаратуры и даже к ее поломке. Поэтому, в электронике очень важно, чтобы все стабильно работало и не давало сбоев.

В электронике и электротехнике стабилизируют напряжение. От значения напряжения зависит работа  радиоэлектронной аппаратуры.  Если оно изменится в меньшую,  или даже еще хуже, в большую сторону, то аппаратура  в первом случае может неправильно работать, а во втором случае и вовсе колыхнуть ярким пламенем. Для того, чтобы не допустить взлетов и падения напряжения, были изобретены различные стабилизаторы напряжения. Как вы поняли из словосочетания, они используются чтобы стабилизировать “играющее” напряжение.

Устройство полупроводникового диода.

Устройство полупроводникового диода.

Стабилитрон или диод Зенера

Самым простым стабилизатором напряжения в электронике является радиоэлемент стабилитрон. Иногда его еще называют диодом Зенера. На схемах стабилитроны обозначаются примерно так: Вывод с “кепочкой” называется также как и у диода – катод, а другой вывод – анод. Стабилитроны выглядят также, как и диоды. На фото ниже, слева  популярный вид современного стабилитрона, а справа один из  образцов Советского Союза. Если присмотреться поближе к советскому стабилитрону, то можно  увидеть это схематическое обозначение на нем самом, указывающее, где у него находится  катод, а где анод.

Материал по теме: Что такое реле контроля.

Напряжение стабилизации

Самый главный параметр стабилитрона – это конечно же, напряжение стабилизации. Что это за параметр? Давайте возьмем стакан и будем наполнять его водой. Сколько бы воды мы не лили в стакан, ее излишки будут выливаться из стакана. Думаю, это  понятно и дошкольнику. Теперь  по аналогии с электроникой. Стакан – это стабилитрон. Уровень воды в полном до краев стакане – это и есть напряжение стабилизации стабилитрона. Представьте рядом со стаканом  большой кувшин с водой. Водой из кувшина мы как раз и будем заливать наш стакан водой, но кувшин при этом трогать не смеем. Вариант только один – лить воду из кувшина, пробив отверстие в самом кувшине.

Если бы кувшин был меньше по высоте, чем стакан, то мы бы не смогли лить воду в стакан. Если объяснить языком электроники – кувшин обладает “напряжением” больше, чем “напряжение” стакана. Так  вот, дорогие читатели,  в стакане заложен весь принцип работы стабилитрона. Какую бы струю мы на него не лили (ну конечно в пределах разумного, а то стакан унесет и разорвет), стакан всегда будет полным. Но лить надо обязательно сверху. Это значит,  напряжение, которое мы подаем на стабилитрон, должно быть выше, чем напряжение стабилизации стабилитрона.



Маркировка стабилитронов

Для того, чтобы узнать напряжение стабилизации советского стабилитрона, нам понадобится справочник. Например, на фото ниже советский стабилитрон Д814В: Ищем на него параметры в онлайн справочниках в интернете. Как вы видите, его напряжение стабилизации при комнатной температуре примерно 10 Вольт. Зарубежные стабилитроны маркируются проще. Если приглядеться, то можно увидеть незамысловатую надпись:

5V1 – это означает напряжение стабилизации данного стабилитрона составляет 5,1 Вольта.  Намного проще, не так ли?

Катод у зарубежных стабилитронов помечается в основном черной полосой.

Как проверить стабилитрон

Как же проверить стабилитрон? Да также как и диод! А как проверить диод, можно посмотреть в этой статье. Давайте же проверим наш стабилитрон. Ставим мультиметр на прозвонку и цепляемся красным щупом к аноду, а черным к катоду. Мультиметр должен показать падение напряжения прямого PN-перехода.  Меняем щупы местами и видим единичку. Это значит, что наш стабилитрон в полной боевой готовности. где Uвх – входное напряжение, Uвых.ст.  – выходное стабилизированное напряжение. Если внимательно глянуть на схему, мы получили ни что иное, как Делитель напряжения.  Здесь все элементарно и просто:

Обозначение стабилитрона.

Обозначение стабилитрона.

Вольт-амперная характеристика стабилитрона

Думаю, не помешало бы рассмотреть Вольт амперную характеристику (ВАХ) стабилитрона. Выглядит она примерно как-то так:

где:

  • Iпр– прямой ток, А
  • Uпр – прямое напряжение, В
  • Эти два параметра в стабилитроне не используются
  • Uобр– обратное напряжение, В
  • Uст– номинальное напряжение стабилизации, В
  • Iст – номинальный ток стабилизации, А
  • Номинальный – это значит нормальный параметр, при котором  возможна долгосрочная работа радиоэлемента.
  • Imax– максимальный ток стабилитрона, А
  • Imin– минимальный ток стабилитрона, А
  • Iст, Imax, Imin– это  сила тока, которая течет через стабилитрон при его работе.

Так как стабилитрон работает именно в обратной полярности, в отличие от диода (стабилитрон подключают катодом к плюсу, а  диод катодом к минусу), то и рабочая область будет именно та, что отмечена красным прямоугольником. Как мы видим, при каком-то напряжении Uобр  у нас график начинает падать вниз. В это время в стабилитроне происходит  такая интересная штука,  как пробой. Короче говоря,  он не может больше наращивать на себе напряжение, и в это время начинается возрастать сила тока  в стабилитроне. Самое  главное – не переборщить силу тока, больше чем Imax, иначе стабилитрону придет кердык. Самым лучшим рабочим режимом стабилитрона считается режим,  при котором сила тока через стабилитрон  находится где-то в середине между максимальным и минимальным его значением.  На графике это и будет рабочей точкой рабочего режима стабилитрона (пометил красным кружком).

Стабилитрон.

Стабилитрон.

Заключение

В настоящее время трехвыводные (интегральные) стабилизаторы напряжения вытесняют стабилизаторы на стабилитронах, так как они в разы лучше стабилизируют напряжение и обладают хорошей мощностью рассеивания.

В статье разобраны все аспекты работы стабилитрона. Более детальную информацию можно узнать в статье Лабораторная работа по диодам Зенера. Более подробно об этом можно узнать, прочитав статью Что такое генератор Ганна.В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.electricalschool.info

www.ruselectronic.com

www.ustroistvo-avtomobilya.ru

Предыдущая

ПолупроводникиЧто такое варикап?

Следующая

ПолупроводникиЧто такое фотодиод

Принцип работы стабилитрона – параметры, характеристики, маркировка

Принцип работы стабилитрона основан на подаче на диод через резистор запирающего напряжения, величина которого больше напряжения пробоя диода. У стабилизатора высокое сопротивление, до пробоя через него идут незначительные токи утечки. Когда наступает пробой, величина протекающего тока существенно увеличивается, а сопротивление снижается. В результате напряжение поддерживается достаточно точно в широком диапазоне обратных токов.

Главной характеристикой стабилитрона является стабилизация выходного напряжения. Устройство работает в цепях постоянного тока, напряжение подается в обратной полярности: на катод – «плюс», на анод – «минус». Параметры входного напряжения могут изменяться, а на стабилитроне будет меняться только обратный ток, напряжение при нагрузке будет оставаться стабильным.

Параметры и характеристики

При разработке схем применения устройства необходимо знать:

  • напряжение стабилизации;
  • минимальные токи;
  • предельно-допустимый обратный ток.

Основной характеристикой стабилитрона является стабилизирующее напряжение – средняя величина между минимальным и максимальным значением. Также устройство характеризует минимальный ток, соответствующий минимальному значению стабилизирующего напряжения, при котором происходит обратный пробой. Если прибор используется в схеме переменного тока и ток должен проводиться в оба полупроводника, используют величину предельно допустимого прямого тока. Максимально допустимый прямой ток – это величина прямого тока, которую p-n переход (электронно-дырочный) может выдерживать длительное время, не разрушаясь от выделяемого тепла.


Маркировка

Стабилитроны имеют цветную маркировку, в которой:

  • первая полоска указывает на тип устройства;
  • вторая – тип полупроводника;
  • третья – прибор и проводимость;
  • четвертая – номер разработки;
  • пятая – модификация.

Обозначение стабилитрона может включать букву и цифру или только букву. По маркировке определяют тип устройства, дату изготовления. Для СМД обозначают тип микросхемы.

Типы устройств

  • Прецизионные – отличаются повышенной стабильностью напряжения.
  • Двухсторонние – стабилизируют и ограничивают двухполярное напряжение.
  • Быстродействующие – имеют пониженную величину барьерной емкости, отличаются коротким периодом переходного процесса. Устройства можно использовать в области кратковременных импульсов напряжений.

По распределению мощности выделяют мощные и маломощные приборы.

Как проверить стабилитрон?

Процедура проводится с помощью любого мультиметра в режиме прозвона диода либо определения величины сопротивления.

Порядок действий при проверке стабилитрона:

  • установка диапазона измерения Омов;
  • присоединение измерительных щупов к выводам радиодетали;
  • оценка показаний: мультиметр должен показать доли Ом при подключении источника питания «плюсом» к аноду;
  • замена щупов местами, изменение полярности напряжения на выводах полупроводника для получения сопротивления, близкого к бесконечности (показывает исправность прибора).

Чтобы быть уверенным в исправности устройства, нужно переключить мультиметр на диапазон измерения в килоомах и провести измерение. Если оборудование исправно, показания должны быть в пределах десятков и сотен тысяч Ом. Это означает, что прибор пропускает ток, как диод.

Как выбрать устройство?

Элементы различаются по показателю напряжения стабилизации. Для получения точного значения Uн приборы выбирают из одной партии. Подбирают изделия по параметрам. Для правильного выбора предлагается проконсультироваться с квалифицированными специалистами.



Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


Стабилитроны. Технические данные.

1N2804	6.8V	50W   | 1N2805	7.5V	50W
1N2806	8.2V	50W   | 1N2807	9.1V	50W
1N2808	10V	50W   | 1N2809	11V	50W
1N2810	12V	50W   | 1N2811	13V	50W
1N2812	14V	50W   | 1N2813	15V	50W
1N2814	16V	50W   | 1N2815	17V	50W
1N2816	18V	50W   | 1N2817	19V	50W
1N2818	20V	50W   | 1N2819	22V	50W
1N2820	24V	50W   | 1N2821	25V	50W
1N2822	27V	50W   | 1N2823	30V	50W
1N2824	33V	50W   | 1N2825	36V	50W
1N2826	39V	50W   | 1N2827	43V	50W
1N2828	45V	50W   | 1N2829	47V	50W
1N2830	50V	50W   | 1N2831	51V	50W
1N2832	56V	50W   | 1N2833	62V	50W
1N2834	68V	50W   | 1N2835	75V	50W
1N2836	82V	50W   | 1N2837	91V	50W
1N2838	100V	50W   | 1N2839	105V	50W
1N2840	110V	50W   | 1N2841	120V	50W
1N2842	130V	50W   | 1N2843	150V	50W
1N2844	160V	50W   | 1N2845	180V	50W
1N2846	200V	50W
1N2970	6.8V	10W   | 1N2971	7.5V	10W
1N2972	8.2V	10W   | 1N2973	9.1V	10W
1N2974	10V	10W   | 1N2975	11V	10W
1N2976	12V	10W   | 1N2977	13V	10W
1N2978	14V	10W   | 1N2979	15V	10W
1N2980	16V	10W   | 1N2981	17V	10W
1N2982	18V	10W   | 1N2983	19V	10W
1N2984	20V	10W   | 1N2985	22V	10W
1N2986	24V	10W   | 1N2987	25V	10W
1N2988	27V	10W   | 1N2989	30V	10W
1N2990	33V	10W   | 1N2991	36V	10W
1N2992	39V	10W   | 1N2993	43V	10W
1N2994	45V	10W   | 1N2995	47V	10W
1N2996	50V	10W   | 1N2997	51V	10W
1N2998	52V	10W   | 1N3000	62V	10W
1N3001	68V	10W   | 1N3002	75V	10W
1N3003	82V	10W   | 1N3004	91V	10W
1N3005	100V	10W   | 1N3006	105V	10W
1N3007	110V	10W   | 1N3008	120V	10W
1N3009	130V	10W   | 1N3010	140V	10W
1N3011	150V	10W   | 1N3012	160V	10W
1N3013	175V	10W   | 1N3014	180V	10W
1N3015	200V	10W
1N3016	6.8V	1W    | 1N3017	7.5V	1W
1N3018	8.2V	1W    | 1N3019	9.1V	1W
1N3020	10V	1W    | 1N3021	11V	1W
1N3022	12V	1W    | 1N3023	13V	1W
1N3024	15V	1W    | 1N3025	16V	1W
1N3026	18V	1W    | 1N3027	20V	1W
1N3028	22V	1W    | 1N3029	24V	1W
1N3030	27V	1W    | 1N3031	30V	1W
1N3032	33V	1W    | 1N3033	36V	1W
1N3034	39V	1W    | 1N3035	43V	1W
1N3036	47V	1W    | 1N3037	51V	1W
1N3038	56V	1W    | 1N3039	62V	1W
1N3040	68V	1W    | 1N3041	75V	1W
1N3042	82V	1W    | 1N3043	91V	1W
1N3044	100V	1W    | 1N3045	110V	1W
1N3046	120V	1W    | 1N3047	130V	1W
1N3048	150V	1W    | 1N3049	160V	1W
1N3050	180V	1W    | 1N3051	200V	1W
1N3098   110V  1W     | 1N3099   130V  1W
1N3100   160V  1W     | 1N3101   200V  1W
1N3102   110V  10W    | 1N3103   130V  10W
1N3104   160V  10W    | 1N3105   200V  10W
    Temperature Compensated Zener Diodes:
1N3154  8V  0.5W  -55/+100°C  0.01 %/°C
1N3154A 8V  0.5W  -55/+150°C  0.01 %/°C
1N3155  8V  0.5W  -55/+100°C  0.005 %/°C
1N3155A 8V  0.5W  -55/+150°C  0.005 %/°C
1N3156  8V  0.5W  -55/+100°C  0.002 %/°C
1N3156A 8V  0.5W  -55/+150°C  0.002 %/°C
1N3157  8V  0.5W  -55/+100°C  0.001 %/°C
1N3157A 8V  0.5W  -55/+150°C  0.001 %/°C
1N3305	6.8V	50W   | 1N3306	7.5V	50W
1N3307	8.2V	50W   | 1N3308	9.1V	50W
1N3309	10.0V	50W   | 1N3310	11.0V	50W
1N3311	12.0V	50W   | 1N3312	13.0V	50W
1N3313	14.0V	50W   | 1N3314	15.0V	50W
1N3315	16.0V	50W   | 1N3316	17.0V	50W
1N3317	18.0V	50W   | 1N3318	19.0V	50W
1N3319	20.0V	50W   | 1N3320	22.0V	50W
1N3321	24.0V	50W   | 1N3322	25.0V	50W
1N3323	27.0V	50W   | 1N3324	30.0V	50W
1N3325	33.0V	50W   | 1N3326	36.0V	50W
1N3327	39.0V	50W   | 1N3328	43.0V	50W
1N3329	45.0V	50W   | 1N3330	47.0V	50W
1N3331	50.0V	50W   | 1N3332	51.0V	50W
1N3333	52.0V	50W   | 1N3334	56.0V	50W
1N3335	62.0V	50W   | 1N3336	68.0V	50W
1N3337	75.0V	50W   | 1N3338	82.0V	50W
1N3339	91.0V	50W   | 1N3340	100V	50W
1N3341	105V	50W   | 1N3342	110V	50W
1N3343	120V	50W   | 1N3344	130V	50W
1N3345	140V	50W   | 1N3346	150V	50W
1N3347	160V	50W   | 1N3348	175V	50W
1N3349	180V	50W   | 1N3350	200V	50W
1N3678	9.1V	0.75W | 1N3679	10V	0.75W
1N3680	11V	0.75W | 1N3681	12V	0.75W
1N3682	13V	0.75W | 1N3683	15V	0.75W
1N3684	16V	0.75W | 1N3685	18V	0.75W
1N3686	20V	0.75W | 1N3687	22V	0.75W
1N3688	24V	0.75W | 1N3689	27V	0.75W
1N3690	30V	0.75W | 1N3691	33V	0.75W
1N3692	36V	0.75W | 1N3693	39V	0.75W
1N3694	43V	0.75W | 1N3695	47V	0.75W
1N3696	51V	0.75W | 1N3697	56V	0.75W
1N3698	62V	0.75W | 1N3699	68V	0.75W
1N3700	75V	0.75W | 1N3701	82V	0.75W
1N3702	91V	0.75W | 1N3703	100V	0.75W
1N3704	110V	0.75W | 1N3705	120V	0.75W
1N3706	130V	0.75W | 1N3707	150V	0.75W
1N3708	160V	0.75W | 1N3709	180V	0.75W
1N3710	200V	0.75W

1N3732	5.1V	1W    | 1N3763	20V	1.5W
1N3776	10V	6W

    Temperature Compensated Zener Diodes:
1N3779	6.5V	0.4W  -55/+100°C  0.015 %/°C
1N3780	6.5V	0.4W  -55/+100°C  0.01 %/°C
1N3781	6.5V	0.4W  -55/+100°C  0.005 %/°C
1N3782	6.5V	0.4W  -55/+100°C  0.002 %/°C
1N3783	6.5V	0.4W  -55/+100°C  0.001 %/°C
1N3784	6.5V	0.4W  -55/+100°C  0.0005 %/°C
Temperature compensated 1N3779-1N3784.pdf

1N3785	6.8V	1.5W  | 1N3786	7.5V	1.5W
1N3787	8.2V	1.5W  | 1N3788	9.1V	1.5W
1N3789	10V	1.5W  | 1N3790	11V	1.5W
1N3791	12V	1.5W  | 1N3792	13V	1.5W
1N3793	15V	1.5W  | 1N3794	16V	1.5W
1N3795	18V	1.5W  | 1N3796	20V	1.5W
1N3797	22V	1.5W  | 1N3798	24V	1.5W
1N3799	27V	1.5W  | 1N3800	30V	1.5W
1N3801	33V	1.5W  | 1N3802	36V	1.5W
1N3803	39V	1.5W  | 1N3804	43V	1.5W
1N3805	47V	1.5W  | 1N3806	51V	1.5W
1N3807	56V	1.5W  | 1N3808	62V	1.5W
1N3809	68V	1.5W  | 1N3810	75V	1.5W
1N3811	82V	1.5W  | 1N3812	91V	1.5W
1N3813	100V	1.5W  | 1N3814	110V	1.5W
1N3815	120V	1.5W  | 1N3816	130V	1.5W
1N3817	150V	1.5W  | 1N3818	160V	1.5W
1N3819	180V	1.5W  | 1N3820	200V	1.5W
1N3821	3.3V	1W    | 1N3822	3.6V	1W
1N3823	3.9V	1W    | 1N3824	4.3V	1W
1N3825	4.7V	1W    | 1N3826	5.1V	1W
1N3827	5.6V	1W    | 1N3828	6.2V	1W
1N3829	6.8V	1W    | 1N3830	7.5V	1W
1N3949	20V	10W
1N3950	20V	1.5W  |1N3951	25V	1.5W

1N3984	5.5V	10W   | 1N3985	6V	10W
1N3986	6.2V	10W   | 1N3993	3.9V	10W
1N3994	4.3V	10W   | 1N3995	4.7V	10W
1N3996	5.1V	10W   | 1N3997	5.6V	10W
1N3998	6.2V	10W   | 1N3999	6.8V	10W
1N4000	7.5V	10W

1N4010	6.2V	0.4W

1N4016	8.2V	5W   | 1N4017	9.1V	5W
1N4018	10V	5W   | 1N4019	11V	5W
1N4020	12V	5W   | 1N4021	13V	5W
1N4022	15V	5W   | 1N4023	16V	5W
1N4024	18V	5W   | 1N4025	20V	5W
1N4026	22V	5W   | 1N4027	24V	5W
1N4099	6.8V	0.25W | 1N4100	7.5V	0.25W
1N4101	8.2V	0.25W | 1N4102	8.7V	0.25W
1N4103	9.1V	0.25W | 1N4104	10V	0.25W
1N4105	11V	0.25W | 1N4106	12V	0.25W
1N4107	13V	0.25W | 1N4108	14V	0.25W
1N4109	15V	0.25W | 1N4110	16V	0.25W
1N4111	17V	0.25W | 1N4112	18V	0.25W
1N4113	19V	0.25W | 1N4114	20V	0.25W
1N4115	22V	0.25W | 1N4116	24V	0.25W
1N4117	25V	0.25W | 1N4118	27V	0.25W
1N4119	28V	0.25W | 1N4120	30V	0.25W
1N4121	33V	0.25W | 1N4122	36V	0.25W
1N4123	39V	0.25W | 1N4124	43V	0.25W
1N4125	47V	0.25W | 1N4126	51V	0.25W
1N4127	56V	0.25W | 1N4128	60V	0.25W
1N4129	62V	0.25W | 1N4130	68V	0.25W
1N4131	75V	0.25W | 1N4132	82V	0.25W
1N4133	87V	0.25W | 1N4134	91V	0.25W
1N4135	100V	0.25W
1N4370	2.4V	0.5W  | 1N4371	2.7V	0.5W
1N4372	3.0V	0.5W
1N4549	3.9V	50W   | 1N4550	4.3V	50W
1N4551	4.7V	50W   | 1N4552	5.1V	50W
1N4553	5.6V	50W   | 1N4554	6.2V	50W
1N4555	6.8V	50W   | 1N4556	7.5V	50W
1N4557	3.9V	50W   | 1N4558	4.3V	50W
1N4559	4.7V	50W   | 1N4560	5.1V	50W
1N4561	5.6V	50W   | 1N4562	6.2V	50W
1N4563	6.8V	50W   | 1N4564	7.5V	50W
    Temperature Compensated Zener Diodes:
1N4565  6.4V 0.5W   0/+75°C  0.01%/°C   200Ω
1N4565A 6.4V 0.5W -55/+100°C 0.01%/°C   200Ω
1N4566	6.4V 0.5W   0/+75°C  0.005%/°C  200Ω
1N4566A	6.4V 0.5W -55/+100°C 0.005%/°C  200Ω
1N4567	6.4V 0.5W   0/+75°C  0.002%/°C  200Ω
1N4567A	6.4V 0.5W -55/+100°C 0.002%/°C  200Ω
1N4568	6.4V 0.5W   0/+75°C  0.001%/°C  200Ω
1N4568A	6.4V 0.5W -55/+100°C 0.001%/°C  200Ω
1N4569	6.4V 0.5W   0/+75°C  0.0005%/°C 200Ω
1N4569A	6.4V 0.5W -55/+100°C 0.0005%/°C 200Ω
1N4570	6.4V 0.5W   0/+75°C  0.01%/°C   100Ω
1N4570A	6.4V 0.5W -55/+100°C 0.01%/°C   100Ω
1N4571	6.4V 0.5W   0/+75°C  0.005%/°C  100Ω
1N4571A	6.4V 0.5W -55/+100°C 0.005%/°C  100Ω
1N4572	6.4V 0.5W   0/+75°C  0.002%/°C  100Ω
1N4572A	6.4V 0.5W -55/+100°C 0.002%/°C  100Ω
1N4573	6.4V 0.5W   0/+75°C  0.001%/°C  100Ω
1N4573A	6.4V 0.5W -55/+100°C 0.001%/°C  100Ω
1N4574	6.4V 0.5W   0/+75°C  0.0005%/°C 100Ω
1N4574A	6.4V 0.5W -55/+100°C 0.0005%/°C 100Ω
1N4575	6.4V 0.5W   0/+75°C  0.01%/°C   50Ω
1N4575A	6.4V 0.5W -55/+100°C 0.01%/°C   50Ω
1N4576	6.4V 0.5W   0/+75°C  0.005%/°C  50Ω
1N4576A	6.4V 0.5W -55/+100°C 0.005%/°C  50Ω
1N4577	6.4V 0.5W   0/+75°C  0.002%/°C  50Ω
1N4577A	6.4V 0.5W -55/+100°C 0.002%/°C  50Ω
1N4578	6.4V 0.5W   0/+75°C  0.001%/°C  50Ω
1N4578A	6.4V 0.5W -55/+100°C 0.001%/°C  50Ω
1N4579	6.4V 0.5W   0/+75°C  0.0005%/°C 50Ω
1N4579A	6.4V 0.5W -55/+100°C 0.0005%/°C 50Ω
1N4580	6.4V 0.5W   0/+75°C  0.01%/°C   25Ω
1N4580A	6.4V 0.5W -55/+100°C 0.01%/°C   25Ω
1N4581	6.4V 0.5W   0/+75°C  0.005%/°C  25Ω
1N4581A	6.4V 0.5W -55/+100°C 0.005%/°C  25Ω
1N4582	6.4V 0.5W   0/+75°C  0.002%/°C  25Ω
1N4582A	6.4V 0.5W -55/+100°C 0.002%/°C  25Ω
1N4583	6.4V 0.5W   0/+75°C  0.001%/°C  25Ω
1N4583A	6.4V 0.5W -55/+100°C 0.001%/°C  25Ω
1N4584	6.4V 0.5W   0/+75°C  0.0005%/°C 25Ω
1N4584A	6.4V 0.5W -55/+100°C 0.0005%/°C 25Ω
1N4614	1.8V	0.5W   | 1N4615	2.0V	0.5W
1N4616	2.2V	0.5W   | 1N4617	2.4V	0.5W
1N4618	2.7V	0.5W   | 1N4619	3.0V	0.5W
1N4620	3.3V	0.5W   | 1N4621	3.6V	0.5W
1N4622	3.9V	0.5W   | 1N4623	4.3V	0.5W
1N4624	4.7V	0.5W   | 1N4625	5.1V	0.5W
1N4626	5.6V	0.5W   | 1N4627	6.2V	0.5W
1N4678	1.8V	0.5W   | 1N4679	2.0V	0.5W
1N4680	2.2V	0.5W   | 1N4681	2.4V	0.5W
1N4682	2.7V	0.5W   | 1N4683	3.0V	0.5W
1N4684	3.3V	0.5W   | 1N4685	3.6V	0.5W
1N4686	3.9V	0.5W   | 1N4687	4.3V	0.5W
1N4688	4.7V	0.5W   | 1N4689	5.1V	0.5W
1N4690	5.6V	0.5W   | 1N4691	6.2V	0.5W
1N4692	6.8V	0.5W   | 1N4693	7.5V	0.5W
1N4694	8.2V	0.5W   | 1N4695	8.7V	0.5W
1N4696	9.1V	0.5W   | 1N4697	10V	0.5W
1N4698	11V	0.5W   | 1N4699	12V	0.5W
1N4700	13V	0.5W   | 1N4701	14V	0.5W
1N4702	15V	0.5W   | 1N4703	16V	0.5W
1N4704	17V	0.5W   | 1N4705	18V	0.5W
1N4706	19V	0.5W   | 1N4707	20V	0.5W
1N4708	22V	0.5W   | 1N4709	24V	0.5W
1N4710	25V	0.5W   | 1N4711	27V	0.5W
1N4712	28V	0.5W   | 1N4713	30V	0.5W
1N4714	33V	0.5W   | 1N4715	36V	0.5W
1N4716	39V	0.5W   | 1N4717	43V	0.5W
1N4728	3.3V	1W    | 1N4729	3.6V	1W
1N4730	3.9V	1W    | 1N4731	4.3V	1W
1N4732	4.7V	1W    | 1N4733	5.1V	1W
1N4734	5.6V	1W    | 1N4735	6.2V	1W
1N4736	6.8V	1W    | 1N4737	7.5V	1W
1N4738	8.2V	1W    | 1N4739	9.1V	1W
1N4740	10V	1W    | 1N4741	11V	1W
1N4742	12V	1W    | 1N4743	13V	1W
1N4744	15V	1W    | 1N4745	16V	1W
1N4746	18V	1W    | 1N4747	20V	1W
1N4748	22V	1W    | 1N4749	24V	1W
1N4750	27V	1W    | 1N4751	30V	1W
1N4752	33V	1W    | 1N4753	36V	1W
1N4754	39V	1W    | 1N4755	43V	1W
1N4756	47V	1W    | 1N4757	51V	1W
1N4758	56V	1W    | 1N4759	62V	1W
1N4760	68V	1W    | 1N4761	75V	1W
1N4762	82V	1W    | 1N4763	91V	1W
1N4764	100V	1W
    Temperature Compensated Zener Diodes:
1N4775	8.5V 0.25W   0/+75°C  0.01%/°C   200Ω
1N4775A	8.5V 0.25W -55/+100°C 0.01%/°C   200Ω
1N4776	8.5V 0.25W   0/+75°C  0.005%/°C  200Ω
1N4776A	8.5V 0.25W -55/+100°C 0.005%/°C  200Ω
1N4777	8.5V 0.25W   0/+75°C  0.002%/°C  200Ω
1N4777A	8.5V 0.25W -55/+100°C 0.002%/°C  200Ω
1N4778	8.5V 0.25W   0/+75°C  0.001%/°C  200Ω
1N4778A	8.5V 0.25W -55/+100°C 0.001%/°C  200Ω
1N4779	8.5V 0.25W   0/+75°C  0.0005%/°C 200Ω
1N4779A	8.5V 0.25W -55/+100°C 0.0005%/°C 200Ω
1N4780	8.5V 0.25W   0/+75°C  0.01%/°C   100Ω
1N4780A	8.5V 0.25W -55/+100°C 0.01%/°C   100Ω
1N4781	8.5V 0.25W   0/+75°C  0.005%/°C  100Ω
1N4781A	8.5V 0.25W -55/+100°C 0.005%/°C  100Ω
1N4782	8.5V 0.25W   0/+75°C  0.002%/°C  100Ω
1N4782A	8.5V 0.25W -55/+100°C 0.002%/°C  100Ω
1N4783	8.5V 0.25W   0/+75°C  0.001%/°C  100Ω
1N4783A	8.5V 0.25W -55/+100°C 0.001%/°C  100Ω
1N4784	8.5V 0.25W   0/+75°C  0.0005%/°C 100Ω
1N4784A	8.5V 0.25W -55/+100°C 0.0005%/°C 100Ω
1N5221	2.4V	0.5W  | 1N5222	2.5V	0.5W
1N5223	2.7V	0.5W  | 1N5224	2.8V	0.5W
1N5225	3V	0.5W  | 1N5226	3.3V	0.5W
1N5227	3.6V	0.5W  | 1N5228	3.9V	0.5W
1N5229	4.3V	0.5W  | 1N5230	4.7V	0.5W
1N5231	5.1V	0.5W  | 1N5232	5.6V	0.5W
1N5233	6V	0.5W  | 1N5234	6.2V	0.5W
1N5235	6.8V	0.5W  | 1N5236	7.5V	0.5W
1N5237	8.2V	0.5W  | 1N5238	8.7V	0.5W
1N5239	9.1V	0.5W  | 1N5240	10V	0.5W
1N5241	11V	0.5W  | 1N5242	12V	0.5W
1N5243	13V	0.5W  | 1N5244	14V	0.5W
1N5245	15V	0.5W  | 1N5246	16V	0.5W
1N5247	17V	0.5W  | 1N5248	18V	0.5W
1N5249	19V	0.5W  | 1N5250	20V	0.5W
1N5251	22V	0.5W  | 1N5252	24V	0.5W
1N5253	25V	0.5W  | 1N5254	27V	0.5W
1N5255	28V	0.5W  | 1N5256	30V	0.5W
1N5257	33V	0.5W  | 1N5258	36V	0.5W
1N5259	39V	0.5W  | 1N5260	43V	0.5W
1N5261	47V	0.5W  | 1N5262	51V	0.5W
1N5263	56V	0.5W  | 1N5264	60V	0.5W
1N5265	62V	0.5W  | 1N5266	68V	0.5W
1N5267	75V	0.5W  | 1N5268	82V	0.5W
1N5269	87V	0.5W  | 1N5270	91V	0.5W
1N5271	100V	0.5W  | 1N5272	110V	0.5W
1N5273	120V	0.5W  | 1N5274	130V	0.5W
1N5275	140V	0.5W  | 1N5276	150V	0.5W
1N5277	160V	0.5W  | 1N5278	170V	0.5W
1N5279	180V	0.5W  | 1N5280	190V	0.5W
1N5281	200V	0.5W
1N5333	3.3V	5W    | 1N5334	3.6V	5W
1N5335	3.9V	5W    | 1N5336	4.3V	5W
1N5337	4.7V	5W    | 1N5338	5.1V	5W
1N5339	5.6V	5W    | 1N5340	6.0V	5W
1N5341	6.2V	5W    | 1N5342	6.8V	5W
1N5343	7.5V	5W    | 1N5344	8.2V	5W
1N5345	8.7V	5W    | 1N5346	9.1	5W
1N5347	10V	5W    | 1N5348	11V	5W
1N5349	12V	5W    | 1N5350	13V	5W
1N5351	14V	5W    | 1N5352	15V	5W
1N5353	16V	5W    | 1N5354	17V	5W
1N5355	18V	5W    | 1N5356	19V	5W
1N5357	20V	5W    | 1N5358	22V	5W
1N5359	24V	5W    | 1N5360	25V	5W
1N5361	27V	5W    | 1N5362	28V	5W
1N5363	30V	5W    | 1N5364	33V	5W
1N5365	36V	5W    | 1N5366	39V	5W
1N5367	43V	5W    | 1N5368	47V	5W
1N5369	51V	5W    | 1N5370	56V	5W
1N5371	60V	5W    | 1N5372	62V	5W
1N5373	68V	5W    | 1N5374	75V	5W
1N5375	82V	5W    | 1N5376	87V	5W
1N5377	91V	5W    | 1N5378	100V	5W
1N5379	110V	5W    | 1N5380	120V	5W
1N5381	130V	5W    | 1N5382	140V	5W
1N5383	150V	5W    | 1N5384	160V	5W
1N5385	170V	5W    | 1N5386	180V	5W
1N5387	190V	5W    | 1N5388	200V	5W
1N5518	3.3V	0.5W  | 1N5519	3.6V	0.5W
1N5520	3.9V	0.5W  | 1N5521	4.3V	0.5W
1N5522	4.7V	0.5W  | 1N5523	5.1V	0.5W
1N5524	5.6V	0.5W  | 1N5525	6.2V	0.5W
1N5526	6.8V	0.5W  | 1N5527	7.5V	0.5W
1N5528	8.2V	0.5W  | 1N5529	9.1V	0.5W
1N5530	10V	0.5W  | 1N5531	11V	0.5W
1N5532	12V	0.5W  | 1N5533	13V	0.5W
1N5534	14V	0.5W  | 1N5535	15V	0.5W
1N5536	16V	0.5W  | 1N5537	17V	0.5W
1N5538	18V	0.5W  | 1N5539	19V	0.5W
1N5540	20V	0.5W  | 1N5541	22V	0.5W
1N5542	24V	0.5W  | 1N5543	25V	0.5W
1N5544	28V	0.5W  | 1N5545	30V	0.5W
1N5546	33V	0.5W
1N5728	4.7V	0.4W  | 1N5729	5.1V	0.4W
1N5730	5.6V	0.4W  | 1N5731	6.2V	0.4W
1N5732	6.8V	0.4W  | 1N5733	7.5V	0.4W
1N5734	8.2V	0.4W  | 1N5735	9.1V	0.4W
1N5736	10V	0.4W  | 1N5737	11V	0.4W
1N5738	12V	0.4W  | 1N5739	13V	0.4W
1N5740	15V	0.4W  | 1N5741	16V	0.4W
1N5742	18V	0.4W  | 1N5743	20V	0.4W
1N5744	22V	0.4W  | 1N5745	24V	0.4W
1N5746	27V	0.4W  | 1N5747	30V	0.4W
1N5748	33V	0.4W  | 1N5749	36V	0.4W
1N5750	39V	0.4W  | 1N5751	43V	0.4W
1N5752	47V	0.4W  | 1N5753	51V	0.4W
1N5754	56V	0.4W  | 1N5755	62V	0.4W
1N5756	68V	0.4W  | 1N5757	75V	0.4W
1N5837	2.4V	0.5W  | 1N5838	2.5V	0.5W
1N5839	2.7V	0.5W  | 1N5840	2.8V	0.5W
1N5841	3.0V	0.5W  | 1N5842	3.3V	0.5W
1N5843	3.6V	0.5W  | 1N5844	3.9V	0.5W
1N5845	4.3V	0.5W  | 1N5846	4.7V	0.5W
1N5847	5.1V	0.5W  | 1N5848	5.6V	0.5W
1N5849	6.0V	0.5W  | 1N5850	6.2V	0.5W
1N5851	6.8V	0.5W  | 1N5852	7.5V	0.5W
1N5853	8.5V	0.5W  | 1N5854	8.7V	0.5W
1N5855	9.1V	0.5W  | 1N5856	10V	0.5W
1N5857	11V	0.5W  | 1N5858	12V	0.5W
1N5859	13V	0.5W  | 1N5860	14V	0.5W
1N5861	15V	0.5W  | 1N5862	16V	0.5W
1N5863	17V	0.5W  | 1N5864	18V	0.5W
1N5865	19V	0.5W  | 1N5866	20V	0.5W
1N5867	22V	0.5W  | 1N5868	24V	0.5W
1N5869	25V	0.5W  | 1N5870	27V	0.5W
1N5871	28V	0.5W  | 1N5872	30V	0.5W
1N5873	33V	0.5W  | 1N5874	36V	0.5W
1N5875	39V	0.5W  | 1N5876	43V	0.5W
1N5877	47V	0.5W  | 1N5878	51V	0.5W
1N5879	56V	0.5W  | 1N5880	60V	0.5W
1N5881	62V	0.5W
1N5913	3.3V	1.5W  | 1N5914	3.6V	1.5W
1N5915	3.9V	1.5W  | 1N5917	4.7V	1.5W
1N5918	5.1V	1.5W  | 1N5919	5.6V	1.5W
1N5920	6.2V	1.5W  | 1N5921	6.8V	1.5W
1N5922	7.5V	1.5W  | 1N5923	8.2V	1.5W
1N5924	9.1V	1.5W  | 1N5925	10V	1.5W
1N5926	11V	1.5W  | 1N5927	12V	1.5W
1N5928	13V	1.5W  | 1N5929	15V	1.5W
1N5930	16V	1.5W  | 1N5931	18V	1.5W
1N5932	20V	1.5W  | 1N5933	22V	1.5W
1N5934	24V	1.5W  | 1N5935	27V	1.5W
1N5936	30V	1.5W  | 1N5937	33V	1.5W
1N5938	36V	1.5W  | 1N5939	39V	1.5W
1N5940	43V	1.5W  | 1N5941	47V	1.5W
1N5942	51V	1.5W  | 1N5943	56V	1.5W
1N5944	62V	1.5W  | 1N5945	68V	1.5W
1N5946	75V	1.5W  | 1N5947	82V	1.5W
1N5948	91V	1.5W  | 1N5949	100V	1.5W
1N5950	110V	1.5W  | 1N5951	120V	1.5W
1N5952	130V	1.5W  | 1N5953	150V	1.5W
1N5954	160V	1.5W  | 1N5955	180V	1.5W
1N5956	200V	1.5W
1N5985	2.4V	0.5W  | 1N5986	2.7V	0.5W
1N5987	3.0V	0.5W  | 1N5988	3.3V	0.5W
1N5989	3.6V	0.5W  | 1N5990	3.9V	0.5W
1N5991	4.3V	0.5W  | 1N5992	4.7V	0.5W
1N5993	5.1V	0.5W  | 1N5994	5.6V	0.5W
1N5995	6.2V	0.5W  | 1N5996	6.8V	0.5W
1N5997	7.5V	0.5W  | 1N5998	8.2V	0.5W
1N5999	9.1V	0.5W  | 1N6000	10V	0.5W
1N6001	11V	0.5W  | 1N6002	12V	0.5W
1N6003	13V	0.5W  | 1N6004	15V	0.5W
1N6005	16V	0.5W  | 1N6006	18V	0.5W
1N6007	20V	0.5W  | 1N6008	22V	0.5W
1N6009	24V	0.5W  | 1N6010	27V	0.5W
1N6011	30V	0.5W  | 1N6012	33V	0.5W
1N6013	36V	0.5W  | 1N6014	39V	0.5W
1N6015	43V	0.5W  | 1N6016	47V	0.5W
1N6017	51V	0.5W  | 1N6018	56V	0.5W
1N6019	62V	0.5W  | 1N6020	68V	0.5W
1N6021	75V	0.5W  | 1N6022	82V	0.5W
1N6023	91V	0.5W  | 1N6024	100V	0.5W
1N6025	110V	0.5W  | 1N6026	120V	0.5W
1N6027	130V	0.5W  | 1N6028	150V	0.5W
1N6029	160V	0.5W  | 1N6030	180V	0.5W
1N6031	200V	0.5W
1N702	2.6V	0.4W  | 1N702A	2.7V	0.25W
1N703	3.45V	0.4W  | 1N703A	3.6V	0.25W
1N704	4.1V	0.4W  | 1N704A	4.3V	0.25W
1N705	4.85V	0.4W  | 1N705A	5.1V	0.25W
1N706	5.8V	0.4W  | 1N706A	6.0V	0.25W
1N707	7.1V	0.4W  | 1N707A	7.1V	0.25W
1N708	5.6V	0.25W | 1N708A	5.6V	0.25W
1N709	6.2V	0.25W | 1N709A	6.2V	0.25W
1N710	6.8V	0.25W | 1N710A	6.8V	0.25W
1N711	7.5V	0.25W | 1N711A	7.5V	0.25W
1N712	8.2V	0.25W | 1N712A	8.2V	0.25W
1N713	9.1V	0.25W | 1N713A	9.1V	0.25W
1N714	10V	0.25W | 1N714A	10V	0.25W
1N715	11V	0.25W | 1N715A	11V	0.25W
1N716	12V	0.25W | 1N716A	12V	0.25W
1N717	13V	0.25W | 1N717A	13V	0.25W
1N718	15V	0.25W | 1N718A	15V	0.25W
1N719	16V	0.25W | 1N719A	16V	0.25W
1N720	18V	0.25W | 1N720A	18V	0.25W
1N721	20V	0.25W | 1N721A	20V	0.25W
1N722	22V	0.25W | 1N722A	22V	0.25W
1N723	24V	0.25W | 1N723A	24V	0.25W
1N724	27V	0.25W | 1N724A	27V	0.25W
1N725	30V	0.25W | 1N725A	30V	0.25W
1N726	33V	0.25W | 1N726A	33V	0.25W
1N727	36V	0.25W | 1N727A	36V	0.25W
1N728	39V	0.25W | 1N728A	39V	0.25W
1N729	43V	0.25W | 1N729A	43V	0.25W
1N730	47V	0.25W | 1N730A	47V	0.25W
1N731	51V	0.25W | 1N731A	51V	0.25W
1N732	56V	0.25W | 1N732A	56V	0.25W
1N733	62V	0.25W | 1N733A	62V	0.25W
1N734	68V	0.25W | 1N734A	68V	0.25W
1N735	75V	0.25W | 1N735A	75V	0.25W
1N736	82V	0.25W | 1N736A	82V	0.25W
1N737	91V	0.25W | 1N737A	91V	0.25W
1N738	100V	0.25W | 1N738A	100V	0.25W
1N739	110V	0.25W | 1N739A	110V	0.25W
1N740	120V	0.25W | 1N740A	120V	0.25W
1N741	130V	0.25W | 1N741A	130V	0.25W
1N742	150V	0.25W | 1N742A	150V	0.25W
1N743	160V	0.25W | 1N743A	160V	0.25W
1N744	180V	0.25W | 1N744A	180V	0.25W
1N745	200V	0.25W | 1N745A	200V	0.25W
1N746	3.3V	0.5W  | 1N747	3.6V	0.5W
1N748	3.9V	0.5W  | 1N749	4.3V	0.5W
1N750	4.7V	0.5W  | 1N751	5.1V	0.5W
1N752	5.6V	0.5W  | 1N753	6.2V	0.5W
1N754	6.8V	0.5W  | 1N755	7.5V	0.5W
1N756	8.2V	0.5W  | 1N757	9.1V	0.5W
1N758	10.0V	0.5W  | 1N759	12.0V	0.5W
    Temperature Compensated Zener Diodes:
1N821	6.2V 0.5W -55/+100°C 0.01%/°C   15Ω
1N821A	6.2V 0.5W -55/+100°C 0.01%/°C   10Ω
1N822	6.2V 0.5W -55/+100°C 0.01%/°C   15Ω
1N823	6.2V 0.5W -55/+100°C 0.005%/°C  15Ω
1N823A	6.2V 0.5W -55/+100°C 0.005%/°C  10Ω
1N824	6.2V 0.5W -55/+100°C 0.005%/°C  15Ω
1N825	6.2V 0.5W -55/+100°C 0.002%/°C  15Ω
1N825A	6.2V 0.5W -55/+100°C 0.002%/°C  10Ω
1N826	6.2V 0.5W -55/+100°C 0.002%/°C  15Ω
1N827	6.2V 0.5W -55/+100°C 0.001%/°C  15Ω
1N827A	6.2V 0.5W -55/+100°C 0.001%/°C  10Ω
1N828	6.2V 0.5W -55/+100°C 0.001%/°C  15Ω
1N829	6.2V 0.5W -55/+100°C 0.0005%/°C 15Ω
1N829A	6.2V 0.5W -55/+100°C 0.0005%/°C 10Ω
    Temperature Compensated Zener Diodes:
1N935	9V 0.5W   0/+75°C  0.01%/°C   20Ω
1N935A	9V 0.5W -55/+100°C 0.01%/°C   20Ω
1N935B	9V 0.5W -55/+150°C 0.01%/°C   20Ω
1N936	9V 0.5W   0/+75°C  0.005%/°C  20Ω
1N936A	9V 0.5W -55/+100°C 0.005%/°C  20Ω
1N936B	9V 0.5W -55/+150°C 0.005%/°C  20Ω
1N937	9V 0.5W   0/+75°C  0.002%/°C  20Ω
1N937A	9V 0.5W -55/+100°C 0.002%/°C  20Ω
1N937B	9V 0.5W -55/+150°C 0.002%/°C  20Ω
1N938	9V 0.5W   0/+75°C  0.001%/°C  20Ω
1N938A	9V 0.5W -55/+100°C 0.001%/°C  20Ω
1N938B	9V 0.5W -55/+150°C 0.001%/°C  20Ω
    Temperature Compensated Zener Diodes:
1N941	11.7V 0.5W   0/+75°C  0.01%/°C   30Ω
1N941A	11.7V 0.5W -55/+100°C 0.01%/°C   30Ω
1N941B	11.7V 0.5W -55/+150°C 0.01%/°C   30Ω
1N942	11.7V 0.5W   0/+75°C  0.005%/°C  30Ω
1N942A	11.7V 0.5W -55/+100°C 0.005%/°C  30Ω
1N942B	11.7V 0.5W -55/+150°C 0.005%/°C  30Ω
1N943	11.7V 0.5W   0/+75°C  0.002%/°C  30Ω
1N943A	11.7V 0.5W -55/+100°C 0.002%/°C  30Ω
1N943B	11.7V 0.5W -55/+150°C 0.002%/°C  30Ω
1N944	11.7V 0.5W   0/+75°C  0.001%/°C  30Ω
1N944A	11.7V 0.5W -55/+100°C 0.001%/°C  30Ω
1N944B	11.7V 0.5W -55/+150°C 0.001%/°C  30Ω
1N945	11.7V 0.5W   0/+75°C  0.0005%/°C 30Ω
1N945A	11.7V 0.5W -55/+100°C 0.0005%/°C 30Ω
1N945B	11.7V 0.5W -55/+150°C 0.0005%/°C 30Ω
1N957	6.8V	0.5W  | 1N958	7.5V	0.5W
1N959	8.2V	0.5W  | 1N960	9.1V	0.5W
1N961	10V	0.5W  | 1N962	11V	0.5W
1N963	12V	0.5W  | 1N964	13V	0.5W
1N965	15V	0.5W  | 1N966	16V	0.5W
1N967	18V	0.5W  | 1N968	20V	0.5W
1N969	22V	0.5W  | 1N970	24V	0.5W
1N971	27V	0.5W  | 1N972	30V	0.5W
1N973	33V	0.5W  | 1N974	36V	0.5W
1N975	39V	0.5W  | 1N976	43V	0.5W
1N977	47V	0.5W  | 1N978	51V	0.5W
1N979	56V	0.5W  | 1N980	62V	0.5W
1N981	68V	0.5W  | 1N982	75V	0.5W
1N983	82V	0.5W  | 1N984	91V	0.5W
1N985	100V	0.5W  | 1N986	110V	0.5W
1N987	120V	0.5W  | 1N988	130V	0.5W
1N989	150V	0.5W  | 1N990	160V	0.5W
1N991	180V	0.5W  | 1N992	200V	0.5W

Как работает стабилитрон | Характеристика стабилитрона.

Немного теории

Стабильная зарплата, стабильная жизнь, стабильное государство. Последнее не про Россию, конечно :-).  Если глянуть в толковый словарик, то можно толково разобрать, что же такое “стабильность”. На первых строчках Яндекс мне сразу выдал обозначение этого слова: стабильный – это значит постоянный, устойчивый, не изменяющийся.

Но чаще всего этот термин используется именно в электронике и электротехнике. В электронике очень важны постоянные значения какого-либо параметра. Это может быть сила тока, напряжение, частота сигнала и другие его характеристики. Отклонение сигнала от какого-либо заданного параметра может привести к неправильной работе радиоэлектронной аппаратуры и даже к ее поломке. Поэтому, в электронике очень важно, чтобы все стабильно работало и не давало сбоев.

В электронике и электротехнике стабилизируют напряжение. От значения напряжения зависит работа  радиоэлектронной аппаратуры.  Если оно изменится в меньшую,  или даже еще хуже, в большую сторону, то аппаратура  в первом случае может неправильно работать, а во втором случае и вовсе колыхнуть ярким пламенем.

Для того, чтобы не допустить взлетов и падения напряжения, были изобретены различные стабилизаторы напряжения. Как вы поняли из словосочетания, они используются чтобы стабилизировать “играющее” напряжение.

Стабилитрон или диод Зенера

Самым простым стабилизатором напряжения в электронике является радиоэлемент стабилитрон. Иногда его еще называют диодом Зенера. На схемах стабилитроны обозначаются примерно так:

Вывод с “кепочкой” называется также как и у диода – катод, а другой вывод – анод.

Стабилитроны выглядят также, как и диоды. На фото ниже, слева  популярный вид современного стабилитрона, а справа один из  образцов Советского Союза

Если присмотреться поближе к советскому стабилитрону, то можно  увидеть это схематическое обозначение на нем самом, указывающее, где у него находится  катод, а где анод.

Напряжение стабилизации

Самый главный параметр стабилитрона – это конечно же, напряжение стабилизации. Что это за параметр?

Давайте возьмем стакан и будем наполнять его водой…

стакан с водой

Сколько бы воды мы не лили в стакан, ее излишки будут выливаться из стакана. Думаю, это  понятно и дошкольнику.

Теперь  по аналогии с электроникой. Стакан – это стабилитрон. Уровень воды в полном до краев стакане – это и есть напряжение стабилизации стабилитрона. Представьте рядом со стаканом  большой кувшин с водой. Водой из кувшина мы как раз и будем заливать наш стакан водой, но кувшин при этом трогать не смеем. Вариант только один – лить воду из кувшина, пробив отверстие в самом кувшине. Если бы кувшин был меньше по высоте, чем стакан, то мы бы не смогли лить воду в стакан. Если объяснить языком электроники – кувшин обладает “напряжением” больше, чем “напряжение” стакана.

принцип работы стабилитрона

Так  вот, дорогие читатели,  в стакане заложен весь принцип работы стабилитрона. Какую бы струю мы на него не лили (ну конечно в пределах разумного, а то стакан унесет и разорвет), стакан всегда будет полным. Но лить надо обязательно сверху. Это значит,  напряжение, которое мы подаем на стабилитрон, должно быть выше, чем напряжение стабилизации стабилитрона.

Маркировка стабилитронов

Для того, чтобы узнать напряжение стабилизации советского стабилитрона, нам понадобится справочник. Например, на фото ниже советский стабилитрон Д814В:

Д814В

Ищем на него параметры в онлайн справочниках в интернете. Как вы видите, его напряжение стабилизации при комнатной температуре примерно 10 Вольт.

Как работает стабилитрон

Зарубежные стабилитроны маркируются проще. Если приглядеться, то можно увидеть незамысловатую надпись:

5V1 – это означает напряжение стабилизации данного стабилитрона составляет 5,1 Вольта.  Намного проще, не так ли?

Катод у зарубежных стабилитронов помечается в основном черной полосой

Как проверить стабилитрон

Как же проверить стабилитрон? Да также как и диод! А как проверить диод, можно посмотреть в этой статье. Давайте же проверим наш стабилитрон. Ставим мультиметр на прозвонку и цепляемся красным щупом к аноду, а черным к катоду. Мультиметр должен показать падение напряжения прямого PN-перехода.

Меняем щупы местами и видим единичку. Это значит, что наш стабилитрон в полной боевой готовности.

Ну что же, настало время опытов.  В схемах стабилитрон включается последовательно с резистором:

схема параметрического стабилизатора

где Uвх – входное напряжение, Uвых.ст.  – выходное стабилизированное напряжение

Если внимательно глянуть на схему, мы получили ни что иное, как Делитель напряжения.  Здесь все элементарно и просто:

Uвх=Uвых.стаб +Uрезистора

Или словами: входное напряжение равняется сумме напряжений на стабилитроне и на резисторе.

Эта схема называется параметрический стабилизатор на одном стабилитроне. Расчет этого стабилизатора выходит за рамки данной статьи, но кому интересно, в гугл 😉

Итак, собираем схемку.  Мы взяли резистор номиналом в 1,5 Килоом и стабилитрон на напряжение стабилизации 5,1 Вольта. Слева цепляем блок питания, а справа замеряем мультиметром полученное напряжение:

Теперь внимательно следим за показаниями мультиметра и блока питания:

Так, пока все понятно, еще добавляем напряжение… Опа на! Входное напряжение у нас 5,5 Вольт, а выходное 5,13 Вольт!  Так как напряжение стабилизации стабилитрона 5,1 Вольт, то как мы видим, он прекрасно стабилизирует.

Давайте еще добавим вольты. Входное напряжение 9 Вольт, а на стабилитроне  5,17 Вольт! Изумительно!

Еще добавляем… Входное напряжение 20 Вольт,  а на выходе как ни в чем не бывало 5,2 Вольта! 0,1 Вольт  – это ну очень маленькая погрешность, ей можно даже в некоторых случаях пренебречь.

Вольт-амперная характеристика стабилитрона

Думаю, не помешало бы рассмотреть Вольт амперную характеристику (ВАХ) стабилитрона. Выглядит она примерно как-то так:

вах стабилитрона

где

Iпр – прямой ток, А

Uпр  – прямое напряжение, В

Эти два параметра в стабилитроне не используются

Uобр – обратное напряжение, В

Uст – номинальное напряжение стабилизации, В

Iст – номинальный ток стабилизации, А

Номинальный – это значит нормальный параметр, при котором  возможна долгосрочная работа радиоэлемента.

Imax – максимальный ток стабилитрона, А

Imin – минимальный ток стабилитрона, А

Iст, Imax, Iminэто  сила тока, которая течет через стабилитрон при его работе.

Так как стабилитрон работает именно в обратной полярности, в отличие от диода (стабилитрон подключают катодом к плюсу, а  диод катодом к минусу), то и рабочая область будет именно та, что отмечена красным прямоугольником.

рабочая область стабилитрона

Как мы видим, при каком-то напряжении Uобр  у нас график начинает падать вниз. В это время в стабилитроне происходит  такая интересная штука,  как пробой. Короче говоря,  он не может больше наращивать на себе напряжение, и в это время начинается возрастать сила тока  в стабилитроне. Самое  главное – не переборщить силу тока, больше чем Imax, иначе стабилитрону придет кердык. Самым лучшим рабочим режимом стабилитрона считается режим,  при котором сила тока через стабилитрон  находится где-то в середине между максимальным и минимальным его значением.  На графике это и будет рабочей точкой рабочего режима стабилитрона (пометил красным кружком).

рабочая точка стабилитрона

Заключение

Раньше, во времена дефицитных деталей и начала расцвета электроники, стабилитрон часто использовался, как ни странно, для стабилизации выходного напряжения блока питания. В старых советских книгах по электронике можно увидеть вот такой участок цепи различных источников питания:

Слева, в красной рамке, я пометил знакомый вам участок цепи блока питания. Здесь мы получаем постоянное напряжение из переменного. Справа же, в зеленой рамке, схема стабилизации ;-).

В настоящее время трехвыводные (интегральные) стабилизаторы напряжения вытесняют стабилизаторы на стабилитронах, так как они в разы лучше стабилизируют напряжение и обладают хорошей мощностью рассеивания.стабилизатор LM7805

На Али можно взять сразу целый набор стабилитронов, начиная от 3,3 Вольт и до 30 Вольт.  Выбирайте на ваш вкус и цвет.

набор стабилитронов

Технический паспорт стабилитрона

— номер детали, данные и маркировка

Паспорт стабилитрона

Secrets Of Zener, номер детали или маркировка.

А стабилитрон 2,4 В диод

Значение в паспорте стабилитрона

немного отличается от маркировки, ссылки или кода. Довольно ряд инженеров и техников не понимают, как читать Номер детали или данные стабилитрона.Есть много видов спецификация или кодовый номер, указанный на его корпусе. Перспективы и форму стабилитрона иногда можно принять за нормальную Сигнальный диод 1n4148. Чтобы узнать, стабилитрон это или просто нормальный диод, нужно прочитать идентификацию или маркировку на его тело.

Спасибо производителям потому что на основных платах было напечатано ZD, что означает стабилитрон «D» означает диод. Однако, судя по моему опыту, некоторые печатные На плате маркировка ‘D’ также может обозначать стабилитрон диод.

Эта ситуация будет ошибочной техник поверил, что стабилитрон на самом деле является диодом. Мы поскольку специалист по ремонту электроники должен знать или внимательно относиться к маркировка значений и рейтингов.

Единственный способ узнать это указав номер детали, напечатанный на корпусе компонента, на замена путеводителя. Без справочника нам очень тяжело чтобы узнать фактическое напряжение стабилитрона. Если у вас нет книга данных по полупроводникам или замене вы можете перейти к любому поиску Engine и введите следующий код для справки и надеюсь, что вы сможете найди там ответ!

Установлен неправильный номер детали может привести к неисправности и странному поведению вашего оборудования.Драгоценное время и деньги были потеряны из-за отсутствия знаний в идентификации спецификаций стабилитрона. Если вы не можете узнать, что такое код или номер детали означают, что ремонт очень сложно оборудование. Не волнуйтесь, этот веб-сайт поможет вам успешно о том, как читать стабилитрон маркировка.

2,4 = 2,4 В стабилитрон диод

2V4 = 2,4 В

10 = 10 В

10 В = 10 В

BZX85C18 = стабилитрон 18 В, 1 Вт диод (необходимо обратиться к Philips ECG Semiconductors Transistor Справочное руководство)

BZY85C18 = 18 Вольт 1/2 Вт стабилитрон

Примечание: есть также часть номер, например BZVXXXXX, где его нужно найти на ЭКГ Philips КНИГА ПОЛУПРОВОДНИКОВ.

1N4746 = стабилитрон 18 вольт 1 ватт диод

6C2 = стабилитрон 6,2 В. (Если вы наблюдаете код стабилитрона, он записывается как 6C2 ЧТЕНИЕ ИЗ Сверху вниз)

Не читать снизу вверх в противном случае вы получите значение 2C6, которое вы не найдете в любая книга данных!

Многие из вас спросят, как я найти напряжение для кода 6C2.Тем не менее вы должны сослаться на Руководство по замене Philips; вам нужно искать крест HZ ссылка первая. Это значит вместо того, чтобы найти 6C2; ищи HZ6C2 и вы найдете ответ! Самое низкое напряжение, которое я пришел поперечное было 2,4 вольта, а максимальное было 200 вольт 5 ватт. Монитор В блоке питания обычно используется стабилитрон в диапазоне 18 вольт до 30 вольт.

Заключение — Помните, когда проверка номера детали стабилитрона.Не всегда предполагайте, что Тип стекла диода слабого сигнала — стабилитрон. Помните, более новая версия сигнального диода 1n4148, некоторые производители отметили его как «48», а вы думали, это 48 вольт. Внимательно посмотрите маркировку на главная доска, будь то «zd» или «d ». Найдите в Интернете стабилитрон техническое описание диода, данные и номер детали и получите ЭКГ Philips руководство по замене мастера для справки. Зная, что вы полученное выше, у вас определенно не будет проблем с определением правильное напряжение для стабилитрона и способный отремонтировать оборудование.


.

Что такое стабилитрон

Стабилитрона широко используются в качестве опорного напряжения, где его обратная пробая характеристика обеспечивает напряжение стабильного через диод свыше для диапазона токов, протекающих хотя он.


Учебное пособие по стабилитронам / эталонным диодам Включает:
стабилитрон Теория работы стабилитрона Технические характеристики стабилитрона Схемы на стабилитронах

Другие диоды: Типы диодов


Стабилитрона является формой полупроводникового диода, который широко используется в схемах электроники в качестве опорного напряжения.

Стабилитрон или опорного напряжения диод представляет собой электронный компонент, который обеспечивает стабильное и определенное напряжение. В результате схемы на стабилитронах часто используются в источниках питания, когда требуются регулируемые выходы. Эти диоды также используются для многих других применений, где необходимы стабильные определенные опорного напряжения. Их также можно использовать для ограничения напряжения в ограничителях напряжения или для удаления скачков напряжения в линиях напряжения.

Стабилитроны

/ опорные диоды напряжения дешевы, они также просты в использовании, и эти электронные компоненты легко доступны для различных напряжений, с различными номинальными мощностями и т. Д.

Стабилитрон работает как обычный диод с PN переходом в прямом направлении, но обеспечивает очень резкий пробой в обратном направлении при определенном напряжении. Именно это напряжение обратного пробоя используется для опорных напряжений или в приложениях ограничения.

История стабилитрона

История стабилитронов

берет свое начало в разработке первых полупроводниковых диодов. Хотя первые детекторы, такие как «кошачий ус» и диоды с точечным контактом, были доступны примерно с 1905 года, большая часть работ по полупроводникам и полупроводниковым диодам была предпринята во время и после Второй мировой войны.

Первым человеком, описавшим электрические свойства стабилитрона, был Кларенс Мелвин Зинер (родился 1 декабря 1905 г., умер 15 июля 1993 г.).

Кларенс Зенер был физиком-теоретиком, который работал в Bell Labs, и в результате его работы Белл назвал стабилитрон в его честь. Он впервые постулировал эффект пробоя, носящий его имя, в статье, опубликованной в 1934 году.

Основы стабилитрона

Стабилитроны

иногда называют эталонными диодами, поскольку они могут обеспечивать стабильное эталонное напряжение для многих электронных схем.Сами диоды дешевы, их много, и их можно купить практически в каждом магазине электронных компонентов.

Стабилитроны

имеют многие из основных свойств обычных полупроводниковых диодов. Они проводят в прямом направлении и имеют такое же напряжение включения, что и обычные диоды. Для кремния это около 0,6 вольт.

Zener diode IV characteristic IV характеристика стабилитрона

В обратном направлении стабилитрон работает иначе, чем обычный диод. При низком напряжении диоды проводят не так, как ожидалось.Однако при достижении определенного напряжения диод «выходит из строя» и течет ток.

Глядя на кривые стабилитрона, можно увидеть, что напряжение почти постоянно, независимо от протекаемого тока. Это означает, что диод Зенера обеспечивает стабильное и известное опорное напряжение для широкого диапазона текущих уровней.

Замечательная стабильность напряжения пробоя в широком диапазоне уровней пропускной способности — вот что делает эталонный стабилитрон таким полезным.Он может быть использован в самых разнообразных схем для обеспечения стабильного опорного напряжения, а также используется в различных других схемах, где могут быть использованы его обратный пробой характеристикой.

Обозначение схемы стабилитрона

Для стабилитрона существует множество стилей корпусов. Некоторые из них используются для высоких уровней рассеивания мощности, а другие содержатся в форматах для поверхностного монтажа. Для домашнего строительства наиболее распространенный тип заключен в небольшую стеклянную капсулу.У него есть полоса вокруг одного конца, которая отмечает катод.

Видно, что полоса вокруг упаковки соответствует линии на символе диодной цепи, и это может быть простым способом запомнить, какой конец какой. Для стабилитрона, работающего в режиме обратного смещения, полоса является более положительной клеммой в цепи.

Zener diode markings, symbol and package outlines Маркировка стабилитронов, символы и контуры упаковки

Чтобы отличить стабилитрон или эталонный диод от других форм диодов в пределах принципиальной схемы, символ цепи стабилитрона помещает две метки на конце полосы: одна направлена ​​вверх, а другая в нижнем направлении, как показано на схеме.

Типовой номер стабилитрона

С точки зрения нумерации типа, стабилитронов, или опорного напряжения диодов представляют собой небольшую проблему для типа нумерации их. Может быть общая серия диодов одного семейства, но с разными пробивными или опорными напряжениями.

В результате можно зарезервировать последовательный ряд номеров диодов в системе или добавить суффикс к номеру основного типа, чтобы указать напряжение.

Один из методов нумерации стабилитронов из одного семейства, но с разными напряжениями — это использовать серию в рамках стандартной системы нумерации.Одним из примеров является серия от 1N4728A до 1N4764A с одним номером детали, назначенным для каждого напряжения. Эти диоды представляют собой стабилитроны мощностью 400 мВт с диапазоном напряжений от 3,3 до 100 В с допуском 5% и диапазоном E24.

Другой используемый метод заключается в том, чтобы указать номер для семейства, а затем добавить к номеру детали напряжение, например BZY88 C5V6 где 5V6 — напряжение, 5,6 вольт.

Зенер значение диоды или опорное напряжение диода, как правило, расположены с использованием серии E12, хотя некоторые из них доступны в серии E24, е.g 5V1 используется для ряда логических микросхем, где используется очень простой стабилитрон. Если транзисторный эмиттерный повторитель используется для большего тока, то стабилитрон 5V6 лучше, так как транзистор упадет на 0,6 вольт, и это делает его идеальным.

Хотя лучше всего придерживаться более широко используемой серии E12, а еще лучше E6 или даже E3, часто это невозможно, и доступны значения напряжения стабилитронов из серии E24.


Стандартное напряжение стабилитрона E24 серии
(Примечание: значения E12 выделены жирным шрифтом)
1.0 1,1 1,2
1,3 1,5 1,6
1,8 2,0 2,2
2,4 2,7 3,0
3,3 3,6 3,9
4,3 4,7 5.1
5,6 6,2 6,8
7,5 8,2 9,1

Примечание: Значения E12 выделены жирным шрифтом.

Стабилитроны

обычно не поставляются последовательно выше диапазона E24. Причина этого в том, что производственные допуски недостаточны, и их использование обычно не требует.

Стабилитроны с технологией

Стабилитроны

работают при обратном смещении и используют две формы обратного пробоя. Одной из форм обратного пробоя называется пробоем стабилитрона, и это дает имя часто используется для описания всех форм опорного напряжения диода. Другой тип обратного пробоя может быть назван ударно-ионизационным пробоем.

Обнаружено, что из двух эффектов эффект Зенера преобладает выше примерно 5,5 вольт, тогда как ударная ионизация является основным эффектом ниже этого напряжения.

Поскольку два эффекта имеют температурные коэффициенты, которые находятся в противоположных смыслах, это означает, что диоды с напряжением около 5,5 В являются наиболее стабильными по температуре.


Зенер характеристики диода ссылки диодов / напряжение

При выборе диода Зенера или опорного напряжения диод для использования в схеме, существует несколько спецификаций, которые необходимо учитывать, чтобы гарантировать, что выбран оптимальный диод для применения.

Очевидная спецификация стабилитрона — это обратное напряжение, но другие характеристики, такие как рассеиваемая мощность, обратный ток и т.п., также важны для любой схемы, которая может включать диод.


Цепи стабилитронов

Есть много способов, в которых могут быть использованы диоды Зенера или опорное напряжение диоды. Наиболее широко известно, в качестве опорного напряжения в той или иной форме регулятора напряжения, но они также могут быть использованы в качестве формы сигнала для схем ограничителей, где это может быть необходимо, чтобы ограничить экскурсию формы сигнала для предотвращения перегрузки и т.д. Они также могут быть использованы в переключателях напряжения.

Соответственно, стабилитроны часто используются в конструкциях электронных схем, и огромное количество их повторно используется в производстве, как в качестве устройств с выводами, так и в форматах для поверхностного монтажа.

Стабилитрон — особенно полезный компонент для разработки электронных схем. В результате миллионы стабилитронов ежегодно используются в электронном оборудовании как в виде дискретных компонентов, так и в качестве компонентов, содержащихся в больших интегральных схемах.

Хотя опорное напряжение интегральных схем доступны, которые обеспечивают очень высокую степень точности и температурную стабильность, для большинства применений простого стабилитрона более удовлетворительных и обеспечат более дешевое решение.Соответственно, это помогает узнать, что такое стабилитрон, как он работает, и основы схемы диода Зенера.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

.

Smd стабилитрон, код маркировки

Код маркировки стабилитрона Smd

Описание продукта

Мощность лазера:

Технические параметры:

Маркировочная машина для переносных волоконно-оптических кабелей
10 Вт 20 Вт 50 Вт 100 Вт (дополнительно)
Частота: 20 кГц-80 кГц
Область маркировки: 110 * 110 мм (70-300 мм дополнительно)
Цвет маркировки: черный, белый, цветной (в зависимости от материала)
Выходная мощность лазера: 10% ~ 100% непрерывная регулировка
Режим охлаждения: воздушное охлаждение
Интерфейс связи: USB
Минимальный диаметр фокуса: 20 мкм
Минимальный диаметр тер: 0.15 мм * 0,15 мм
Глубина маркировки: 0-2 мм (в зависимости от материала)
Повторяемая точность:

0,002 мм

Условия работы: влажность 5% -75%, без конденсата
Формат маркировки: графика, текст, штрих-коды, двухмерный код и т. д.
Сканирующая головка: высокоскоростной оптический сканирующий гальванометр
Помощь при фокусировке: двойная красная стрелка в головке
Гарантия: 24 месяца
Дополнительно: поворотное устройство, подвижный стол, другая индивидуальная автоматизация

Приложение

Прикладные отрасли:

Электронные компоненты: сопротивление, емкость, микросхемы, печатные платы, компьютер клавиатура и т. д.
Аппаратура и счетчик: Щиток, паспортные таблички, щиты, прецизионное оборудование и т. Д.

Аппаратные средства:

ножи, инструменты, измерительные инструменты, режущие инструменты и т. Д.
Механические части : поршни, подшипники, шестерни, валы, муфты, стандартные детали, двигатели и т. Д.
Предметы первой необходимости: косметика, этикетки, изделия ручной работы, застежка-молния, ключница, сантехника, очки, светодиодный свет и т. Д.
Цифровая электроника: компьютер, ноутбук, цифровой фотоаппарат, мобильный телефон и аксессуары и т. Д.
Ювелирные изделия: кольца, колье, серьги, золото, серебро и т. Д.
Медицинский: медицинский устройство, хирургические инструменты, медицинская упаковка и т. д.
Упаковка: посуда, продукты питания, напитки, курение и алкоголь, полиэтиленовый пакет и т. д.

Маркировочные материалы:

Металлы : золото, серебро, латунь, слюминий, сталь, нержавеющая сталь, железо, иитан, углеродистая сталь, мягкая сталь, пружинная сталь, медь, магний, цинк, оцинкованный лист, редкий металл и легированная сталь, специальная обработка поверхности (анодированный алюминий , поверхность покрытия, поверхностное кислородное разрушение алюминиевых и магниевых сплавов) и т. д.
Неметаллы: каучук, смола, нейлон, пластмассы (ПЭТ, ПЭВП, ПП, АБС, ПК, ППС, ПВХ), макролон и т. Д.

Содержание маркировки:

Графика: изображение, логотип, дизайн, штрих-код, двухмерный код и т. Д.
Текст: символ, номер, время, серийный номер, дата изготовления, срок годности и т. Д.

Сопутствующие товары

Детали трансакции

Информация о компании

Наши услуги

Предпродажное обслуживание:
Бесплатная справочная и консультационная поддержка.
2. Бесплатное тестирование образцов.
3. 24-часовой процесс обнаружения с помощью профессионального испытательного оборудования и средств перед отгрузкой.
4. Бесплатная услуга защиты платежей для покупателя «Trade Assurance».

Послепродажное обслуживание:

1. Двухлетняя гарантия на машину.
2. Бесплатное «руководство по эксплуатации» и «видео по эксплуатации».
3. Бесплатное онлайн-обучение по установке и эксплуатации.
4. Пожизненная техническая поддержка по электронной почте, телефону или видео.
5. При необходимости обеспечьте инструктаж и обучение эксплуатации нашим инженером.
6. Инженеры, обслуживающие технику за рубежом.

Упаковка и доставка

1. Внутренняя упаковка: водонепроницаемая пластиковая прозрачная пленка

2. Средняя упаковка: белая пена для защиты машины от встряхивания

3. Наружная упаковка: деревянный ящик без фумигации

4. Что касается оптовикам / дистрибьюторам мы можем отправить груз по воздуху, по морю или по железной дороге

5.Срок поставки составляет 5 дней.

FAQ

Q1: Я впервые покупаю эту машину, какой тип машины мне выбрать?
Сообщите, пожалуйста, на каком материале будет нанесена маркировка / гравировка и глубина маркировки / гравировки, наши профессиональные специалисты по продажам посоветуют вам подходящую модель машины.


Q2: Как убедиться, что это именно та машина, которая мне нужна? Или как проверить качество?
Вы можете отправить нам образцы материала и маркировки для тестирования. Образцы будут готовы в течение 1-2 дней после получения образца материала, после чего мы сделаем для вас фотографии и видео или отправим их вам для проверки качества.


Q3: У меня нет опыта работы с этой машиной, что мне делать?

.Маркировка стабилитронов Smd

— Купить продукт маркировки стабилитрона Smd на Alibaba.com

Характеристики

. Кремниевые планарные силовые стабилитроны

. Для использования в схемах стабилизации и ограничения мощности с защитой
высокой мощности. Стандартное отклонение напряжения стабилитрона составляет 10%. Добавьте индекс «A» для отклонения 5%. Другие значения напряжения и допуски стабилитрона доступны по запросу.

. Эти диоды также доступны в корпусе MELF с обозначением типа от ZM4728 до ZM4764

.По поводу двунаправленного продукта обращайтесь в местный технический отдел продаж.

Механические данные

. Кейс: JEDEC DO — 41 Стеклянный шкаф

. Вес: прибл. 0,35 г

. Коды упаковки / Опции:

D9 / 5k на 13-дюймовую катушку (лента 52 мм), 10K / коробка

E1 / 5K на магазин патронов (лента 52 мм), 10K / коробка

Электрические характеристики

Упаковка и доставка

Лента и упаковка коробки

Упаковка

Кол-во коробок

(шт.)

Размер ленты

(мм)

Размер коробки

(мм)

Размер коробки

(мм)

КОЛ-ВО коробки

(шт)

Масса брутто

(кг)

DO-41 5000 52 255 * 80 * 140 430 * 280 * 310 50000 17
DO-15 3000 52 255 * 80 * 140 430 * 280 * 310 30000 14
ДО-2 7 1000 52 255 * 80 * 140 430 * 280 * 310 10000 12

R-6

500 52 255 * 80 * 140 430 * 280 * 350 5000 11

Фото упаковки

Служба доставки

1.Мы отправим Ваш заказ в течение 7-15 рабочих дней после подтверждения заказа.
2. Мы можем отправить товар через ваш счет доставки в соответствии с вашими инструкциями.

Наши услуги

1. Бесплатный образец.

2. CY / MIC / OEM.

3. Условия оплаты: 100% TT перед отгрузкой на условиях FOB.

30% предоплата TT, 70% TT против копии BL на условиях C&F.

4. Что касается заявленной стоимости при таможенном оформлении, мы с удовольствием учтем ваши пожелания, просто сообщите нам при оформлении заказа.

Информация о компании

Changzhou Trustec Co., Ltd

Changzhou Changyuan Electronics Co., Ltd

Профессиональный и ведущий производитель диодов в Китае с сертификатами ROHS и ISO9001: 2008.


Продукция: кремниевый диод, переключающий диод, высокоэффективный диод, триггерный диод, диод Шоттки,

SMD диод, энергосберегающий диод лампы и импульсный диод источника питания.

Производственная мощность: 300000000 штук диодов в месяц.

Высокое качество: OEM для Good-ark electronic, Star Sea electronic и сотрудничество с Pentium Electric, NVC, TCL, Honeywell Lonon и т. Д.

Хорошо отлаженные мастерские

Точное производственное и испытательное оборудование

FAQ

Q1: У вас есть тестовая комната?

Да, у нас есть профессиональные сотрудники, которые проведут различные тесты на обнаружение и срок службы каждой партии диодов,

и специальное имитационное испытательное оборудование, предназначенное для индустрии освещения.


Q2: Каково ваше время выполнения заказа?

1. Отгрузка в течение 3 дней для стандартной диодной и стандартной печати и упаковки.

2. Для специальной печати или упаковки в первый раз нормальное время выполнения заказа составляет 15 дней.

3. Если количество заказа велико, мы надеемся, что клиенты разместят заказ за 15 дней.

Q3: Могут ли клиенты предоставить логотип самостоятельно?

Мы можем печатать в соответствии с образцами, предоставленными клиентами, если им нужны особые требования,

, но срок поставки будет больше из-за дополнительного времени на изготовление печатной формы и упаковочного материала.


Q4: Почему стоит выбрать сотрудничество с CY?

1. Ежемесячная производственная мощность до 300 миллионов штук и короткие сроки поставки.

2. Фабрика и продукция проходят сертификацию ISO9001: 2008, вся продукция соответствует требованиям RoHS.

Команда 3.Export с 8-летним профессиональным опытом экспорта может удовлетворить различные требования клиентов.

4. OEM для Good-ark electronic, Star Sea electronic и сотрудничество со списком компаний NVC, TCL и т. Д.

Основной заказчик

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
