Как сделать огромный мощный транзистор своими руками

Как сделать огромный мощный транзистор своими руками
Как то раз, для одного из своих проектом понадобился мощный мосфет. Коммутировать предстояло большой ток порядка 500 Ампер. И тут в голову пришла мысль сделать отдельный транзистор, модульный, составной.
Из маломощных мосфетов предстояло собрать один мощный. Благо эти транзисторы хорошо компонуются и отлично работают, если их соединить паралельно друг другу.

Понадобится


  • Транзисторы - 50N06 - 12 штук - http://ali.pub/4wd5yi
  • Клей для металла, холодная сварка - http://ali.pub/4wd69e
  • Эпоксидная смола.
  • Текстолитовая плата для монтажа.
  • Флюс и припой.

Процесс изготовления мощного транзистора своими руками


Изготавливаем плату любым доступным способом.
Как сделать огромный мощный транзистор своими руками
Вытравливаем в хлорном железе и потом хорошо промываем.
Как сделать огромный мощный транзистор своими руками
Запаиваем технологические перемычки и лудим дорожки платы.
Как сделать огромный мощный транзистор своими руками
Запаиваем полевые транзисторы. В данном составном транзисторе применены 12 мосфетов серии 50N06 в корпусе TO-252. Все детали соединены паралельно без каких либо цепей коррекции.
Как сделать огромный мощный транзистор своими руками
Как сделать огромный мощный транзистор своими руками
Контакты делаются из толстой медной проволоки.
Как сделать огромный мощный транзистор своими руками

Временно перед пайкой можно соединить толстую проволоку тонкой, далее удалить.
Как сделать огромный мощный транзистор своими руками
Отмываем плату от флюса.
Как сделать огромный мощный транзистор своими руками
Как сделать огромный мощный транзистор своими руками
Проклеиваем основание контактов эпоксидной смолой.
Как сделать огромный мощный транзистор своими руками
Как сделать огромный мощный транзистор своими руками
Из толстого листа алюминия вырезаем теплопроводящую подложку для транзистора.
Как сделать огромный мощный транзистор своими руками

Сверлим отверстие для будущего крепления на радиатор.
Как сделать огромный мощный транзистор своими руками
«Сажаем» плату на теплопроводящий клей - холодную сварку.
Как сделать огромный мощный транзистор своими руками
Как сделать огромный мощный транзистор своими руками

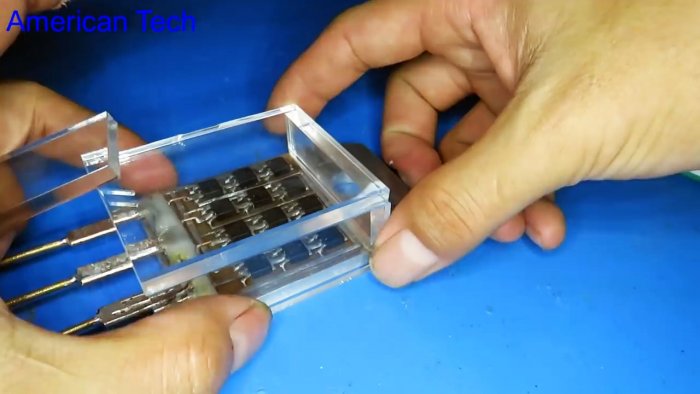

Чтобы придать полную видимость транзистору, изготовим корпус для заливки из оргстекла.
Как сделать огромный мощный транзистор своими руками
Смешиваем эпоксидную смолу в пропорции указанной на инструкции.
Как сделать огромный мощный транзистор своими руками

Заливаем форму. и оставляем сохнуть.
Как сделать огромный мощный транзистор своими руками
Удаляем корпус из оргстекла.
Как сделать огромный мощный транзистор своими руками
Почти готовая делать.
Как сделать огромный мощный транзистор своими руками
Остается нанести маркировку. Сделаем это при помощи лазера.
Как сделать огромный мощный транзистор своими руками
Краской затираем углубления.
Как сделать огромный мощный транзистор своими руками
Мощный транзистор MOSFET готов к работе.
Как сделать огромный мощный транзистор своими руками

Смотрите видео


Как сделать транзистор своими руками для солнечной батареи

Эта статья заинтересует в первую очередь тех, кто любит и умеет мастерить. Конечно, можно купить различные готовые устройства и приборы, в том числе и изделия солнечной фотовольтаики в сборе или россыпью. Но умельцам намного интереснее создать собственное устройство, не похожее на другие, но обладающее уникальными свойствами. Например, из транзисторов своими руками может быть изготовлена солнечная батарея, на базе этой солнечной батареи могут быть собраны различные устройства, например, датчик освещенности или маломощное зарядное устройство.

Собираем солнечную батарею

В промышленных гелиевых модулях в качестве элемента, преобразующего солнечный свет в электричество, используется кремний. Естественно, этот материал прошел соответствующую обработку, которая превратила природный элемент в кристаллический полупроводник. Этот кристалл нарезается на тончайшие пластины, которые затем служат основой для сборки больших солнечных модулей. Этот же материал используется и при изготовлении полупроводниковых приборов. Поэтому, в принципе, из достаточного количества кремниевых транзисторов можно изготовить солнечную батарею.

Для изготовления гелиевой батареи лучше всего использовать старые мощные приборы, имеющие маркировку «П» или «КТ». Чем мощнее транзистор, тем большую площадь имеет кремниевый кристалл, а следовательно, тем большую площадь будет иметь фотоэлемент. Желательно, чтобы они были рабочие, в противном случае их использование может стать проблематичным. Можно, конечно, попробовать использовать и неисправные транзисторы. Но при этом каждый из них следует проверить на предмет отсутствия короткого замыкания на одном из двух переходов: эмиттер – база или коллектор – база.

От того, какова структура используемых транзисторов (р-n-р или n-р-n), зависит полярность создаваемой батареи. Например, KT819 имеет структуру n-р-n, поэтому для него положительным («+») выходом будет вывод базы, а отрицательными («-») – выводы эмиттера и коллектора. А транзисторы типа П201, П416 имеют структуру р-n-р, поэтому для них отрицательным («-») выходом будет вывод базы, а положительными («+») - выводы эмиттера и коллектора. Если взять в качестве фотопреобразователя отечественные П201 – П203, то при хорошем освещении можно получить на выходе ток до трех миллиампер при напряжении в 1.5 вольта.


Транзистор П202М

После того, как будет выбран тип и собрано достаточное количество транзисторов, к примеру, П201 или П416, можно приступать к изготовлению солнечной батареи. Для этого на расточном станке следует сточить фланцы транзисторов и удалить верхнюю часть корпуса. Затем нужно провести рутинную, но необходимую операцию по проверке всех транзисторов на пригодность использования их в качестве фотоэлементов. Для этого следует воспользоваться цифровым мультиметром, установив его в режим миллиамперметра с диапазоном измерения до 20 миллиампер. Соединяем «плюсовой» щуп с коллектором проверяемого транзистора, а «минусовой» - с базой.


Проверка транзистора

Если освещение достаточно хорошее, то мультиметр покажет значение тока в пределах от 0.15 до 0.3 миллиампер. Если значение тока окажется ниже минимального значения, то этот транзистор лучше не использовать. После проверки тока следует проверить напряжение. Не снимая щупов с выводов, мультиметр следует переключить на измерение напряжения в диапазоне до одного вольта. При этом же освещении прибор должен показать напряжение, равное примерно 0.3 вольта. Если показатели тока и напряжения соответствуют приведенным значениям, то транзистор годен для использования в качестве фотоэлемента в составе солнечной батареи.


Схема соединений транзисторов в солнечную батарею

Если есть возможность, то можно попробовать выбрать транзисторы с максимальными показателями. У некоторых транзисторов в плане расположения выводов для монтажа батареи может оказаться более удобным переход база – эмиттер. Тогда свободным остается вывод коллектора. И последнее замечание, которое нужно иметь в виду при изготовлении гелиевой батареи из транзисторов. При сборке батареи следует позаботиться об отводе тепла, так как при нагревании кристалл полупроводника, начиная примерно с температуры +25°С, на каждом последующем градусе теряет около 0.5% от начального напряжения.


Транзисторы П203Э с радиаторами охлаждения

В летний солнечный день кристалл кремния может нагреваться до температуры +80°С. При такой высокой температуре каждый элемент, входящий в состав гелиевой батареи, может терять в среднем до 0.085 вольта. Таким образом, коэффициент полезного действия такой самодельной батареи будет заметно снижаться. Именно для того, чтобы минимизировать потери, и нужен теплоотвод.

Обычный транзистор как элемент солнечной фотовольтаики

Кроме того, что обычный транзистор достаточно просто можно превратить в фотоэлектрический преобразователь, при небольшой фантазии его можно использовать и в других полезных схемах, используя фотоэлектрические свойства полупроводника. И область применения этих свойств может быть самая неожиданная. Причем применять модифицированный транзистор можно в двух вариантах – в режиме солнечной батареи и в режиме фототранзистора. В режиме солнечной батареи с двух выводов (база – коллектор или база – эмиттер) без каких-либо модификаций снимается электрический сигнал, вырабатываемый полупроводником при освещении его.

Фототранзистор представляет собой полупроводниковое устройство, реагирующее на световой поток и работающее во всех диапазонах спектра. Этот прибор преобразовывает излучение в электрический сигнал постоянного тока, одновременно усиливая его. Ток коллектора фототранзистора находится в зависимости от мощности излучения. Чем интенсивнее освещается область базы фототранзистора, тем больше становится ток коллектора.

Из обычного транзистора можно сделать не только фотоэлемент, преобразующий световую энергию в энергию электрическую. Обычный транзистор можно легко превратить в фототранзистор и использовать в дальнейшем уже его новые функциональные возможности. Для такой модификации подходят практически любые транзисторы. Например, серии MП. Если повернуть транзистор выводами кверху, то мы увидим, что вывод базы припаян непосредственно к корпусу транзистора, а выводы эмиттера и коллектора изолированы и заведены вовнутрь. Электроды транзистора расположены треугольником. Если повернуть транзистор так, чтобы вершина этого треугольника – база – была повернута к вам, то коллектор окажется слева, а эмиттер – справа.


Корпус транзистора, сточенный со стороны эмиттера

Теперь надфилем следует аккуратно сточить корпус транзистора со стороны эмиттера до получения сквозного отверстия. Фототранзистор готов к работе. Как и фотоэлемент из транзистора, так и самодельный фототранзистор может быть использован в различных схемах, реагирующих на свет. Например, в датчиках освещенности, которые управляют включением и выключением, например, внешнего освещения.


Схема простейшего датчика освещения

И те, и другие транзисторы могут быть использованы в схемах слежения за положением солнца для управления поворотом солнечных батарей. Слабый сигнал с этих транзисторов достаточно просто усиливается, например, составным транзистором Дарлингтона, который, в свою очередь, уже может управлять силовыми реле.

Примеров использования таких самоделок можно привести великое множество. Сфера их применения ограничивается только фантазией и опытом человека, взявшегося за такую работу. Мигающие елочные гирлянды, регуляторы освещенности в комнате, управление освещением дачного участка… Все это можно сделать своими руками.

Сделай сам простейший инверт без транзисторов своими руками

Вам нужно всего два компонента, чтобы собрать простейший инвертор, преобразующий постоянный ток 12 В в 220 В переменного тока.
Простейший инверт без транзисторов
Абсолютно никаких дорогих или дефицитных элементов или деталей. Все можно собрать за 5 минут! Даже паять не надо! Скрутил проволокой и все.

Что понадобиться для инвертора?


  • Трансформатор от приемника, магнитофона, центра и т.п. Одна обмотка сетевая на 220 В, другая на 12 В.
  • Реле на 12 В. Такие много где используются.
  • Провода для подключения.
  • Нагрузка в виде лампочки.

Простейший инверт без транзисторов
Простейший инверт без транзисторов

Сборка инвертора


Все сводиться к тому, чтобы подключить реле и трансформатор следующим образом. Первым делом на сетевую обмотку трансформатора накидываем нагрузку в виде светодиодной лампочки - это будет выход инвертора.
Затем низковольтную обмотку подключаем параллельно реле. Теперь один контакт идет на питание к аккумулятору, а второй подключаем к другому контакту аккумулятора, но только через замкнутый контакт реле. Плюс или минус значения не имеет.
Простейший инверт без транзисторов
Простейший инверт без транзисторов
Простейший инверт без транзисторов
Все! Ваш инвертер готов! Супер просто!
Подключаем к аккумулятору - он у нас в роли источника на 12 В и лампа на 220 В начинает светиться. При этом вы слышите писк реле.
Простейший инверт без транзисторов
Простейший инверт без транзисторов

Как же работает этот инвертер?


Все очень просто: когда вы подключаете питание все напряжение идет через замкнутые контакты на реле. Реле срабатывает и контакты размыкаются. В результате питание реле отключается и оно приводит контакты обратно на замкнутые. В результате чего цикл повторяется. А так как параллельно реле подключен повышающий трансформатор, мощные импульсы постоянного включения-выключения подаются ему и преобразуются в переменный высоковольтный ток. Частота такого преобразователя колеблется в пределах 60-70 Гц.
Конечно, такой инвертор не долговечен - рано или поздно реле выйдет из строя, но не жалко - оно стоит копейки или вообще бесплатно, если взять старое. А выходное напряжение по роду тока и разбросу просто ужасно. Но этот простейший преобразователь может вас выручить в какой-нибудь серьезной ситуации.

Смотрите видео изготовления инвертора


Фототранзистор своими руками | Все своими руками

Опубликовал admin | Дата 17 сентября, 2012

     Доброго здоровья всем. В радиолюбительской литературе можно найти много способов изготовления фототранзистора. В этой заметке я хочу предложить еще один.

     Для превращения простого транзистора в фототранзистор потребуется маломощный транзистор в металлическом корпусе, практически любого типа, но лучше, если он будет кремниевый и с большим коэффициентом усиления. Я обычно беру для этих целей КТ342. И так, с помощью надфиля аккуратно спиливаем верхнюю часть корпуса транзистора. Берем паяльник, держим его вертикально, разогреваем до такой температуры, чтобы канифоль, прижатая к жалу, тихо плавилась (но не кипела) и спокойно стекала с его кончика капельками прямо в корпус транзистора. Должно получиться так, как видно на фото 1. На фото 2 видно, что сопротивление освещенного самодельного фототранзистора равно 3,29 киллоом, а закрытого белой бумажкой, составляет уже 373 киллоома. Сопротивление полностью затемненного — мой мультиметр не меряет. По моему все очень просто, быстро и доступно. До свидания. К.В.Ю

Обсудить эту статью на - форуме "Радиоэлектроника, вопросы и ответы".

Просмотров:13 313


Build Simple Transistor Circuits | Проекты самодельных схем

Сюда включен сборник важных для сборки различных транзисторных простых схем.

Простые схемы транзисторов для начинающих любителей

В этой статье обсуждались многие простые конфигурации транзисторов, такие как сигнализация о дожде, таймер задержки, защелка сброса, тестер кристалла, светочувствительный переключатель и многое другое.

В этом сборнике простых транзисторных схем (схем) вы встретите множество небольших очень важных конфигураций транзисторов, специально разработанных и скомпилированных для начинающих энтузиастов электроники.

Простые схемы (схемы), показанные ниже, имеют очень полезное применение и, тем не менее, их легко построить даже для начинающих энтузиастов электроники. Давайте начнем их обсуждение:

Регулируемый источник питания постоянного тока:

Очень хороший регулируемый блок питания может быть построен с использованием всего лишь пары транзисторов и нескольких других пассивных компонентов.

Схема обеспечивает хорошее регулирование нагрузки, максимальный ток не превышает 500 мА, что достаточно для большинства приложений.

Rain Alarm

Эта схема построена всего на двух транзисторах в качестве основных активных компонентов.

Конфигурация выполнена в виде стандартной пары Дарлингтона, что значительно увеличивает ее способность усиления тока.

Капли дождя или капли воды, падающие и перекрывающие основание положительным питанием, достаточно, чтобы вызвать тревогу.

Источник питания без гудения:

Для многих схем аудиоусилителей гудение может стать большой неприятностью, даже правильное заземление иногда не может решить эту проблему.

Однако мощный транзистор и несколько конденсаторов при их подключении, как показано, могут определенно решить эту проблему и обеспечить необходимую мощность без шума и пульсаций для всей схемы.

Защелка установки-сброса:

Эта схема также использует очень немного компонентов и точно устанавливает и сбрасывает реле и выходную нагрузку в соответствии с входными командами.

Нажатие верхнего кнопочного переключателя активирует цепь и нагрузку, тогда как оно отключается нажатием нижней кнопки.

Простой таймер задержки

Очень простая, но очень эффективная схема таймера может быть спроектирована путем включения всего двух транзисторов и других компонентов.

Нажатие кнопки включения мгновенно заряжает конденсатор емкостью 1000 мкФ и включает транзисторы и реле.
Даже после отпускания переключателя цепь остается в этом положении до полного разряда C1. Время задержки определяется значениями R1 и C1. В нынешнем дизайне это около 1 минуты.

Crystal Tester:

Кристаллы могут быть довольно незнакомыми компонентами, особенно для новичков в области электроники.

Показанная схема в основном представляет собой стандартный генератор Колпитца, включающий кварцевый резонатор для инициирования его колебаний.

Если подключенный кристалл исправен, это будет обозначено светящейся лампочкой, неисправный кристалл будет держать лампу закрытой.

Предупреждающий индикатор уровня воды:

Больше никаких подглядываний и нервных опасений из-за переполненных резервуаров для воды.

Эта схема будет издавать приятный небольшой жужжащий звук задолго до того, как ваш танк разольется.

Нет ничего проще этого. Продолжайте следить за появлением большего количества этих маленьких гигантов, я имею в виду простые схемы, которые можно построить с огромным потенциалом.

Тестер устойчивости руки:

Довольно уверены в ловкости рук? Настоящая схема определенно может бросить вам вызов.

Создайте эту схему и просто попробуйте надеть суженное металлическое кольцо на положительный вывод питания, не касаясь его.
Жужжащий звук из динамика вызовет у вас «беспокойные руки».

Светочувствительный переключатель:

Список деталей приведен здесь

Если вы заинтересованы в создании недорогого светочувствительного переключателя, эта схема как раз для вас.

Идея проста, наличие света выключает реле и подключенную нагрузку, отсутствие света делает с точностью до наоборот.

Нужны дополнительные объяснения или помощь? Просто продолжайте публиковать свои ценные комментарии (комментарии требуют модерации, для появления может потребоваться время).

Схема простого тестера

Пассивное тестирование электронной схемы кажется довольно простой задачей. Все, что вам нужно, это действительно омметр.

К сожалению, работать с полупроводниковыми приборами такого типа нецелесообразно. Выходные токи, вероятно, повредят полупроводниковые переходы.

Тестер, описанный в этой статье, прост в сборке и обладает тем преимуществом, что максимум около 50 мкА может подаваться только в тестируемой цепи.

Следовательно, он может использоваться для большинства стандартных ИС и полупроводников, которые включают элементы на основе МОП. Индикация реализована через небольшой громкоговоритель, чтобы гарантировать, что в процессе тестирования не требуется постоянно обращаться к тестирующему устройству, а не концентрироваться на тестовых точках.

Транзисторы T1 и T2 составляют базовый НЧ-генератор, управляемый напряжением, с громкоговорителем, работающим как нагрузка. Частота генератора формируется C1, R1, R4 и внешним сопротивлением между измерительными проводами.Резистор R3 - сопротивление коллектора Т2; C2 ведет себя как низкочастотная развязка именно этого резистора.

Как упоминалось ранее, тестер никогда не причинит вреда проверяемой цепи; в качестве альтернативы, лучше всего включить диоды D1 и D2, чтобы тестируемая цепь не могла предотвратить повреждение частей тестера. До тех пор, пока у вас нет электрического соединения между тестирующими стержнями, схема не потребляет никакого тока. В этом случае срок службы батареи может быть примерно таким же, как и срок службы батареи.

Индикатор задних фонарей с предохранителем для автомобиля

Для тех, кто хотел бы быть уверенным, что лампы на их автомобиле в отличном состоянии, эта схема, вероятно, является выходом. Он довольно простой и дает точную индикацию в любое время, когда какой-то конкретный свет перегорает или перестает работать. По отношению к току, потребляемому лампой L, вокруг сопротивления Rx возникает падение напряжения.

Это падение напряжения должно составить около 400 мВ, что может помочь определить значение R .. Например, если это задние фонари, где пара ламп 10 Вт 12 В может быть параллельна, Rx может быть рассчитано, как указано ниже:

Ток может быть выражен как P / V = ​​20/12 = 1.7 ампер

Тогда Rx можно рассчитать как V / I = 0,4 / 1,67 = 0,24 Ом

T2 может быть BC557

Из-за того, что на RX возникает падение 400 мВ, T1 обычно включается, что приводит к отключению T2 . В случае перегорания одного из задних фонарей ток через Rx уменьшается наполовину, что составляет 0,84 А. Падение напряжения на Rx в этой точке составляет 0,84 x 0,24 = 0,2 В.

Это напряжение выглядит существенно минимальным для активации T1, что означает, что этот T2 теперь получает базовый ток через R1, и загорается светодиод.Чтобы получить надежную индикацию отказа ламп, рекомендуется использовать одну схему детектора, поскольку может быть только пара ламп.

Тем не менее, использование одного светодиода для нескольких детекторов вполне допустимо: D1 и R3 обычно работают со всеми датчиками, а коллекторы всех транзисторов T2 могут быть соединены друг с другом. R3 должен быть 470 Ом для схемы 12 В и 220 Ом для схемы 6 В.

Простой регулируемый переменный источник питания

Очень простой регулируемый источник питания со стабилизированным выходом может быть построен с использованием всего лишь пары транзисторов, как показано ниже:

Транзисторы T1 и T2 образуют пару Дарлингтона с высоким коэффициентом усиления по току для управления выходным напряжением.Поскольку конструкция в основном представляет собой эмиттерный повторитель, выход эмиттера следует за базовым напряжением, что означает, что изменение базового напряжения пропорционально изменяет выходное напряжение эмиттера.

R1 вместе со стабилитроном определяет базовое напряжение Дарлингтона, которое, в свою очередь, обеспечивает эквивалентное выходное напряжение эмиттера.

R1 и стабилитрон можно отрегулировать по желанию, выбрав значения в соответствии со следующей датой:

Дизайн печатной платы для вышеуказанного транзисторного стабилизированного источника питания можно увидеть на следующем рисунке.

Простая схема усилителя мощности 30 Вт

Эту простую схему полностью транзисторного усилителя мощностью 30 Вт можно использовать для питания небольших акустических систем от USB или от мобильных музыкальных источников iPod. Устройство обеспечит отличное звучание усиленной музыки, достаточное для любой небольшой комнаты.

Уровень искажений для этой схемы 30-ваттного транзисторного усилителя значительно снижен, а стабильность потрясающая.

Конденсатор C7 предназначен для компенсации фазового сдвига выходных транзисторов.Значение R1 уменьшено до 56 кОм, и дополнительная развязка с помощью резистора 47 кОм и конденсатора I0 мкФ включены последовательно со стороной с высоким потенциалом R1 и положительным полюсом источника питания.

Выходной импеданс довольно минимален, так как T5 / T7 и T6 / T8 работают как мощные дарлингтоны. Каскад управляющего усилителя эффективно обеспечивает входное среднеквадратичное напряжение 1 В.

Из-за пониженной входной чувствительности усилитель обеспечивает отличную стабильность, а его уровень чувствительности к гудению минимален.Значительная отрицательная обратная связь через R4 и R5 гарантирует уменьшение искажений. Оптимально допустимое напряжение питания - 42 В.

Схема питания должна быть выполнена как стабилизированный блок питания усилителя. Помимо представленных радиаторов, транзисторы 3nos 2N3055 необходимо охладить, закрепив их на металлическом корпусе с помощью слюдяных изолирующих шайб. Стол БП рассчитан на стерео.

Электрические характеристики схемы усилителя мощностью 30 Вт приведены ниже:

Полный список деталей для указанной схемы усилителя

Задержка выключения освещения салона автомобиля

Когда поездка на автомобиле начинается после захода солнца, полезно создать систему, которая может держать внутреннее освещение включенным через некоторое время после того, как двери были заперты, что позволяет водителям легко пристегнуть ремни безопасности и повернуть ключ зажигания.Простая схема задержки выключения, показанная ниже, может быть использована для идеальной реализации этой функции.

Когда двери закрываются, контакт двери размыкается, отсоединяя базу транзистора от линии заземления vi D3. Это нарушает смещение земли для pnp-транзистора. Тем не менее, реле все еще работает некоторое время из-за C1, что позволяет току базы BC557 проходить через C1 и катушку реле, пока в конечном итоге C1 не зарядится полностью и не отключит транзисторы и реле.

7-сегментный дисплей Контроллер подсветки Схема

Типичный 7-сегментный дисплейный ток должен быть ограничен примерно до 25 мА, что обычно осуществляется через последовательные резисторы.При наличии резисторов яркость дисплея не может быть изменена. В качестве альтернативы продемонстрированная здесь схема питает дисплей от регулируемого источника напряжения со схемой эмиттерного повторителя.

Светодиодная подсветка дисплея изменяется в соответствии с настройками регуляторов напряжения P1 (грубая) и P2 (точная), примерно в пределах от 0 до 43 вольт, причем точная настройка имеет решающее значение из-за диодных характеристик светодиода.

При регулировке яркости дисплея выходное напряжение сначала фиксируется на минимальной точке, после чего постепенно увеличивается для достижения нужной яркости.

Общий ток для любого 7-значного дисплея не должен превышать 1 ампер, чтобы получить безопасный и надежный сегментный ток 25 мА (7 сегментов по 25 мА для 6 цифр). Выбор последовательного транзистора (T1) определяется его рекомендованными характеристиками рассеяния.

Рабочее реле с более низким напряжением питания

Когда реле работает с номинальным напряжением, оно фактически может удерживать активацию, даже если управляющее напряжение значительно снижается. При пониженном напряжении это позволяет реле работать оптимально, но при этом экономить электроэнергию.

Однако начальное напряжение должно быть близким к указанному для реле, иначе реле может не сработать.

Схема, описанная ниже, позволяет реле включаться от источника питания ниже номинального, гарантируя, что при включении напряжение повышается через сеть удвоителя напряжения на диоде / конденсаторе. Это повышенное напряжение обеспечивает реле требуемым более высоким начальным питанием. После завершения активации напряжение падает до более низкого значения, позволяя реле удерживать и работать с пониженной экономичной мощностью.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

.Самодельный транзистор

??? Любой пример ??? | Форум по электронике

самодельный транзистор

Кто вам сказал, что это можно запретить где угодно в этом мире ???
: ')

Это одно из величайших изобретений века!

И это изобретение для всех нас. Никто и никогда не мог этого запретить !!!! Люди могут попытаться скрыть информацию. И наша обязанность - найти его и сделать доступным для всех ......

К сожалению, кажется, что транзистор может существовать и работать в небольших размерах и с использованием очень чистых полупроводниковых кристаллов.Это может быть проблемой, если кто-то хочет приготовить его дома. Но я не знаю, правда ли это или просто еще одно суеверие в этой области ....

В этой ссылке есть грубое описание самодельного транзистора, но использующего кристалл из диода ...
http://ourworld.compuserve.com/homepages/Andrew_Wylie/homemade.HTM

Я был бы рад получить копию книги, указанной на этой странице:
«Практические транзисторы и транзисторные схемы» Дж. С. Кендалла »

Похоже, что можно было бы сделать транзистор дома, используя галенит (сульфид свинца, PbS), как описано в:
http: // amasci.com / amateur / transis.html

Но я не нашел другого намека на это .....

Кроме того, я не нашел ничего, связанного с применением других полупроводников, таких как оксид меди, сульфид меди (как предложенный изобретателем первого транзистора Лилиенфельдом в 1928 году, первый образец выпущен в соответствии с последней ссылкой), селен или любой другой материал, который может сделать возможным изготовление транзистора в домашних условиях, но, например, не будет жизнеспособным методом для промышленного изготовление и т. д. и т. д...

Другой пример, пластмассовые транзисторы (полимеры):
http://www.moskalyuk.com/links/plastic_transistors.htm

Также кажется несложным сделать туннельный диод дома, как показано по следующей ссылке:
http : //home.earthlink.net/~lenyr/ntype-nr.htm
Полезное самодельное усилительное устройство. Используя это устройство, Олег Лосев мог уже в 1922 году создать первые твердотельные радиоприемники (как во введении к книге Томаса Ли «Конструирование радиочастотных интегральных схем КМОП», стр.20)

И это то, что заставило меня задуматься, нет ли способа сделать лучше устройство, я говорю, транзистор, дома .....

У кого-нибудь есть еще идеи ????
Должен быть способ сделать это, обычный !!!!

Ура.
С.

.

Как использовать транзисторы | Самодельные схемотехнические проекты

Если вы правильно поняли, как использовать транзисторы в схемах, вы, возможно, уже покорили половину электроники и ее принципов. В этом посте мы делаем попытку в этом направлении.

Введение

Транзисторы представляют собой полупроводниковые устройства с 3 выводами, которые способны проводить относительно высокую мощность через свои два вывода в ответ на значительно низкую мощность, потребляемую на третьем выводе.

Транзисторы в основном бывают двух типов: транзистор с биполярным переходом (BJT) и полевой транзистор металл-оксид-полупроводник (MOSFET)

Для BJT 3 вывода обозначаются как база, эмиттер, коллектор .Сигнал малой мощности на выводе база / эмиттер позволяет транзистору переключать нагрузку сравнительно высокой мощности через вывод коллектора.

Для полевых МОП-транзисторов они обозначаются как затвор, источник, сток. Сигнал низкой мощности на выводе затвор / исток позволяет транзистору переключать нагрузку сравнительно высокой мощности через вывод коллектора.

Для простоты мы обсудим здесь BJT, поскольку их характеристика менее сложна по сравнению с MOSFET.

Транзисторы (BJT) являются строительными блоками всех полупроводниковых устройств, используемых сегодня.Если бы не было транзисторов, не было бы никаких ИС или любого другого полупроводникового компонента. Даже ИС состоят из тысяч тесно связанных транзисторов, которые составляют особенности конкретного чипа.

Начинающим любителям электроники обычно трудно обращаться с этими полезными компонентами и настраивать их как схемы для предполагаемого применения.

Здесь мы изучим функции и способы использования и внедрения биполярных транзисторов в практические схемы.

Как использовать транзисторы, такие как коммутатор

Биполярные транзисторы, как правило, представляют собой трехпроводной активный электронный компонент, который в основном работает как переключатель для включения или выключения питания внешней нагрузки или связанного с ней электронного каскада схемы.

Ниже приведен классический пример, в котором транзистор подключен как усилитель с общим эмиттером:

Это стандартный метод использования любого транзистора в качестве переключателя для управления заданной нагрузкой. Вы можете видеть, когда к базе прикладывается небольшое внешнее напряжение, транзистор включается и проводит более сильный ток через выводы эмиттера коллектора, включая большую нагрузку.

Помните, отрицательная линия или линия заземления внешнего напряжения должна быть соединена с линией заземления транзистора или эмиттером, в противном случае внешнее напряжение не будет влиять на транзистор.

Использование транзистора в качестве драйвера реле

Я уже объяснял в одном из своих предыдущих постов, как сделать схему драйвера транзистора.

В основном используется та же конфигурация, что и показанная выше. Вот стандартная схема для того же:

Если вы не уверены в реле, вы можете обратиться к этой всеобъемлющей статье, в которой объясняется все о конфигурациях реле.

Использование транзистора для регулятора освещенности

Следующая конфигурация показывает, как транзистор может использоваться в качестве регулятора яркости света с использованием схемы эмиттерного повторителя.

Вы можете видеть, как изменяется переменный резистор или горшок, интенсивность лампы также меняется. Мы называем это эмиттерным повторителем, потому что напряжение на эмиттере или на лампе следует за напряжением на базе транзистора.

Если быть точным, то напряжение на эмиттере будет всего на 0,7 В ниже напряжения базы. Например, если базовое напряжение 6 В, эмиттер будет 6 - 0,7 = 5,3 В и так далее. Разница 0,7 В обусловлена ​​минимальным прямым падением напряжения транзистора на базе эмиттера.

Здесь сопротивление потенциометра вместе с резистором 1 кОм образует резистивный делитель на базе транзистора. При перемещении ползунка потенциометра напряжение на базе транзистора изменяется, и это соответственно изменяет напряжение эмиттера на лампе, и соответственно изменяется интенсивность лампы.

Использование транзистора в качестве датчика

Из приведенного выше обсуждения вы могли заметить, что транзистор выполняет одну важную функцию во всех приложениях.Он в основном усиливает напряжение на своей базе, позволяя переключать большой ток через его коллектор-эмиттер.

Эта функция усиления также используется, когда в качестве датчика используется транзистор. В следующем примере показано, как его можно использовать для определения разницы в окружающем освещении и соответствующего включения / выключения реле.

Здесь также LDR и предустановка 300 Ом / 5 кОм образуют делитель потенциала на базе транзистора.

На самом деле 300 Ом не требуется.Он включен, чтобы гарантировать, что база транзистора никогда не будет полностью заземлена, и, таким образом, она никогда не будет полностью отключена или отключена. Это также гарантирует, что ток через LDR никогда не может превысить определенный минимальный предел, независимо от того, насколько яркой является интенсивность света на LDR.

В темноте LDR имеет высокое сопротивление, которое во много раз превышает комбинированное значение 300 Ом и предустановки 5 К.

Из-за этого база транзистора получает большее напряжение со стороны земли (отрицательное), чем положительное, и его проводимость коллектор / эмиттер остается выключенной.

Однако когда s

.

Создание самодельных транзисторов - проекты и лакомые кусочки Хосе Пино.

Спустя 20 лет, где я участвую в гонке «Сделай сам транзисторы»? (24.09.2009)

В 1987 году я узнал, как работают компьютер и цифровые ворота. В 1988 году я сделал полную схему калькулятора на транзисторах. В 1989 году я решил сделать транзистор.

Где я сегодня, 20 лет спустя?
К сожалению, я слишком далеко от финиша.Я пишу это, потому что наконец сдался. Я не участвую в гонке.

Еще в 1991 году я был «близок» к созданию транзистора. Экспериментируя с некоторыми металлами, я обнаружил, что оксид меди имеет некоторые интересные особенности и из него можно сделать транзистор, но результаты были другими. Это было случайно, поэтому я не считал это достижением.

В 1998 году я действительно узнал, как был «изобретен» первый транзистор 1 . Создать простой контактный транзистор было непросто, потому что результаты были случайными и неэффективными.

В 2007 году я начал пересматривать идею. Я получил некоторую информацию от DrDR, в которой говорилось: «Я немного удивлен, что создание транзистора будет считаться« сложным ». Раньше я делал их, чтобы заработать себе на жизнь, и проектировал производственный процесс с учетом конкретных желаемых характеристик. Биполярный транзистор представляет собой устройство, изготовленное из материала с тремя плотностями легирования полупроводникового материала.С точки зрения производства, легирование в точных количествах важно для определения точного напряжения, при котором транзистор включается или выключается.Грубый транзистор можно сделать, погрузив плоский кристалл в жидкий легированный полупроводник так, чтобы затвердела тонкая пленка, которая соответствует нижележащему кристаллу, а затем изменив концентрацию примеси перед следующим погружением. Этот процесс называется «жидкофазная эпитаксия» и используется для изготовления транзисторов, диодов, светодиодов, полупроводниковых лазеров и резисторов с использованием полупроводниковых материалов, состоящих из двух или трех элементов, таких как арсенид галлия (GaAs) или арсенид галлия-алюминия. (GaAlAs) ".

Звучит как отличная идея, но не было деталей, поэтому я не смог воспроизвести этот процесс.

Да, кстати, если вы думаете, что из двух диодов можно соединить транзистор, не теряйте времени. Тебе нужно учиться как на самом деле работают транзисторы.

Найлер Штайнер сумел самодельный полевой транзистор с фотоэлементом CDS, но все же не по-настоящему "самодельный" или "сделай сам", так как процесс создания полупроводников еще не завершен. Но все равно интересно. Г-н Штайнер указывает, что идея пришла ему в голову после прочтения Роджер Бейк отмечает про самодельный полевой транзистор / самодельный транзистор.

Наконец, благодаря Джери Эллсуорт я научился делать самодельные полупроводники. Я обнаружил, что не могу сделать его по экономическим причинам. Необходимое оборудование довольно дорогое. Процесс несложный, но его нужно проводить с пробами и ошибками. Детские шаги - ключ к достижению цели.

Если вам интересно, как сделать самодельные полупроводники, включая солнечные элементы, диоды, транзисторы или даже самодельную интегральную схему, вот 40-минутное видео, объясняющее процесс производства:

Извини, Снупи, ты больше не мой герой.Отныне, Джери Эллсуорт мой герой.

Чтобы узнать больше:

Юлиус Эдгар Лилиенфельд предложил основной принцип, лежащий в основе полевого МОП-транзистора в 1925 году.

Установка Джери Эллсуорт построить простые транзисторы и ИС у себя дома. Также, Самодельная ИС сделано Джери.


1 Некоторые люди считают, что транзистор был изобретен Юлиусом Эдгаром Лилиенфельдом в 1925 году, задолго до того, как он был «изобретен» в 1947 году тремя американскими физиками из Bell Telephone Laboratories.Другие утверждают, что контактный транзистор был знаю задолго до Его изобрели гении лабораторий Bell.



.

Отправить ответ

avatar
  Подписаться
Уведомление о
