Что такое диодный мост и для чего он нужен. Как работает диодный мост для выпрямления переменного тока. Какие бывают виды диодных мостов. Где применяются диодные мосты в электронике и бытовой технике.
Что такое диодный мост и принцип его работы
Диодный мост — это электронное устройство, предназначенное для преобразования переменного тока в постоянный пульсирующий ток. Он состоит из четырех диодов, соединенных особым образом.
Принцип работы диодного моста заключается в следующем:
- На вход подается переменное напряжение, меняющее свою полярность с определенной частотой (например, 50 Гц в бытовой электросети).
- Диоды пропускают ток только в одном направлении, «отсекая» отрицательные полуволны входного сигнала.
- За счет особого соединения диодов отрицательные полуволны «переворачиваются» и становятся положительными.
- На выходе получается пульсирующий постоянный ток, имеющий только одну полярность.
Таким образом, диодный мост позволяет эффективно преобразовать переменный ток в постоянный, сохраняя при этом практически всю мощность исходного сигнала.
Основные виды диодных мостов
Существует несколько основных разновидностей диодных мостов:
1. Однофазный мостовой выпрямитель
Это классическая схема из 4 диодов для выпрямления однофазного переменного тока. Широко применяется в бытовой электронике, блоках питания и т.д.
2. Трехфазный мостовой выпрямитель
Содержит 6 диодов и используется для выпрямления трехфазного переменного тока в промышленных устройствах.
3. Диодные сборки
Готовые модули, содержащие 4 соединенных диода в одном корпусе. Удобны в монтаже и занимают меньше места на плате.
4. Мосты на диодах Шоттки
Используют специальные диоды с малым падением напряжения. Применяются в низковольтных источниках питания.
Где применяются диодные мосты в электронике
Диодные мосты нашли широкое применение в различных электронных устройствах и бытовой технике:
- Блоки питания компьютеров, телевизоров, аудиотехники
- Зарядные устройства для телефонов и ноутбуков
- Источники бесперебойного питания (ИБП)
- Сварочные аппараты
- Электронные балласты для люминесцентных и светодиодных ламп
- Выпрямители для электродвигателей постоянного тока
- Системы электроснабжения автомобилей
Практически любое устройство, питающееся от сети переменного тока, содержит диодный мост в своей схеме.
Как проверить исправность диодного моста
Для проверки работоспособности диодного моста можно использовать следующие методы:
- Прозвонка мультиметром каждого диода по отдельности в прямом и обратном направлении.
- Подача переменного напряжения на вход моста и измерение постоянного напряжения на выходе.
- Визуальный осмотр на наличие повреждений, следов перегрева.
- Проверка сопротивления между выводами в различных комбинациях.
При обнаружении неисправности диодный мост подлежит полной замене, так как ремонт отдельных диодов обычно нецелесообразен.
Преимущества использования диодных мостов
Применение диодных мостов в электронике имеет ряд важных преимуществ:
- Высокий КПД преобразования переменного тока в постоянный
- Простота конструкции и надежность
- Компактные размеры, особенно в случае диодных сборок
- Низкая стоимость по сравнению с другими схемами выпрямления
- Возможность работы с высокими токами и напряжениями
- Отсутствие необходимости в сложном управлении
Эти факторы обуславливают повсеместное использование диодных мостов в современной электронике.
Как выбрать подходящий диодный мост
При выборе диодного моста для конкретного применения следует учитывать несколько ключевых параметров:
- Максимальное обратное напряжение — должно быть выше амплитудного значения входного переменного напряжения.
- Максимальный прямой ток — определяется требуемой мощностью нагрузки.
- Рабочая частота — важна для высокочастотных приложений.
- Падение напряжения на диодах — влияет на КПД преобразования.
- Тепловые характеристики — определяют необходимость в радиаторе.
Правильный выбор диодного моста обеспечит надежную и эффективную работу устройства в течение длительного времени.
Альтернативы диодным мостам
Несмотря на широкое распространение, диодные мосты не являются единственным способом выпрямления переменного тока. Существуют и другие схемы:
- Однополупериодный выпрямитель — простейшая схема на одном диоде, но с низким КПД.
- Выпрямитель со средней точкой — использует два диода и трансформатор с отводом от середины вторичной обмотки.
- Управляемые выпрямители на тиристорах — позволяют регулировать выходное напряжение.
- Синхронные выпрямители на транзисторах — обеспечивают меньшее падение напряжения.
Однако диодные мосты остаются наиболее распространенным решением благодаря оптимальному сочетанию простоты, эффективности и стоимости.
Диодный мост 10 ампер в Киеве. Цены на Диодный мост 10 ампер на Prom.ua
Чип DB107 10ШТ DIP-4, Диодный мост 1A 1000В SP
Доставка по Украине
202.88 грн
101.44 грн
Купить
Shoppes
Чип DB107 10ШТ DIP-4, Диодный мост 1A 1000В GB
Доставка по Украине
205.22 грн
102.61 грн
Купить
Global — магазин хороших покупок!
Диодный мост MB10S
На складе в г. Полтава
Доставка по Украине
2.60 грн
Купить
IT Electronics
Диодный мост MB10S
На складе в г. Полтава
Доставка по Украине
2.90 грн
Купить
Интернет магазин «E-To4Ka»
Диодный мост генератора DAIHATSU Charade, SUBARU Justy II 1.3, SUZUKI Swift 1.3, 1.0
Доставка по Украине
801.63 грн
Купить
«GenAuto» — Стартеры и Генераторы. Режим работы: пн — пт 9:00-18:00, сб 9:00-14:00, Вс: выходной
Диодный мост генератора TOYOTA Hi-Ace, Dyna, 5FG10, VALTRA 800
Доставка по Украине
792.
96 грн
Купить
«GenAuto» — Стартеры и Генераторы. Режим работы: пн — пт 9:00-18:00, сб 9:00-14:00, Вс: выходной
Диодный мост генератора YANMAR MARINE 1GM10, 2GM20, 3GM30 1984-
Доставка по Украине
630.65 грн
Купить
«GenAuto» — Стартеры и Генераторы. Режим работы: пн — пт 9:00-18:00, сб 9:00-14:00, Вс: выходной
Диодный мост генератора NISSAN Micra I 1.0, Vanette 1.5
Доставка по Украине
603.39 грн
Купить
«GenAuto» — Стартеры и Генераторы. Режим работы: пн — пт 9:00-18:00, сб 9:00-14:00, Вс: выходной
Диодный мост генератора CHEVROLET Matiz 0.8, Spark 0.8, DAEWOO Matiz 0.8, 1.0
Доставка по Украине
750.83 грн
Купить
«GenAuto» — Стартеры и Генераторы. Режим работы: пн — пт 9:00-18:00, сб 9:00-14:00, Вс: выходной
Диодный мост MB10M
Доставка по Украине
3.40 грн
Купить
+380969252020 Viber *** IMPORTTIME.KIEV.UA***

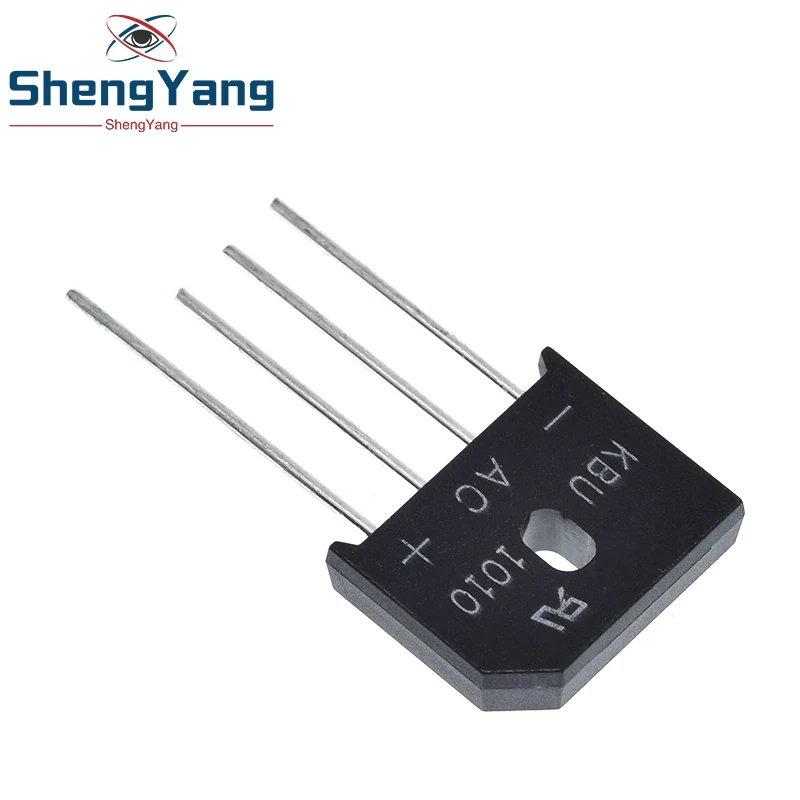

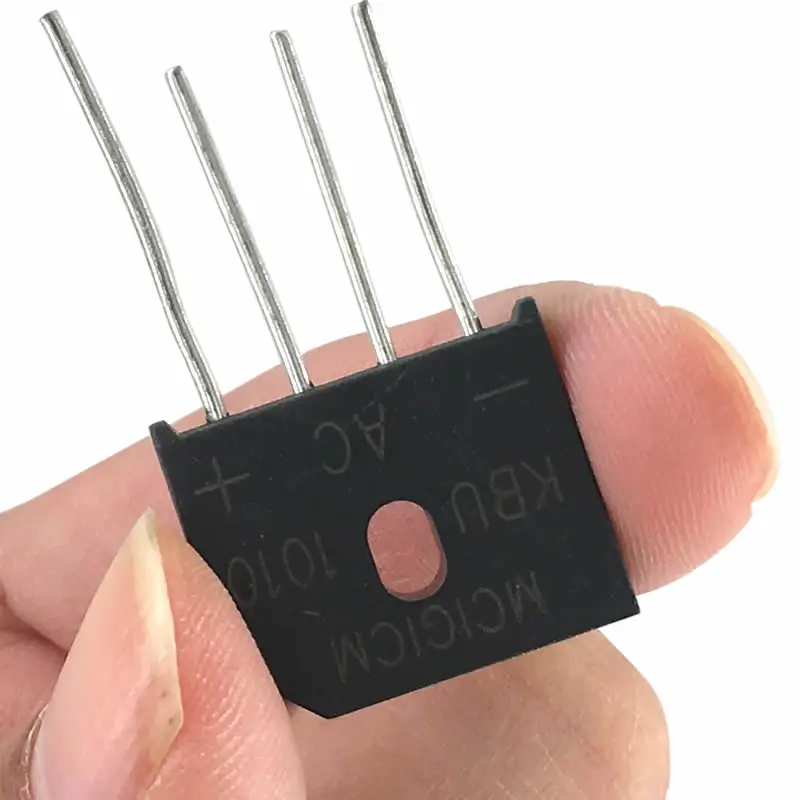

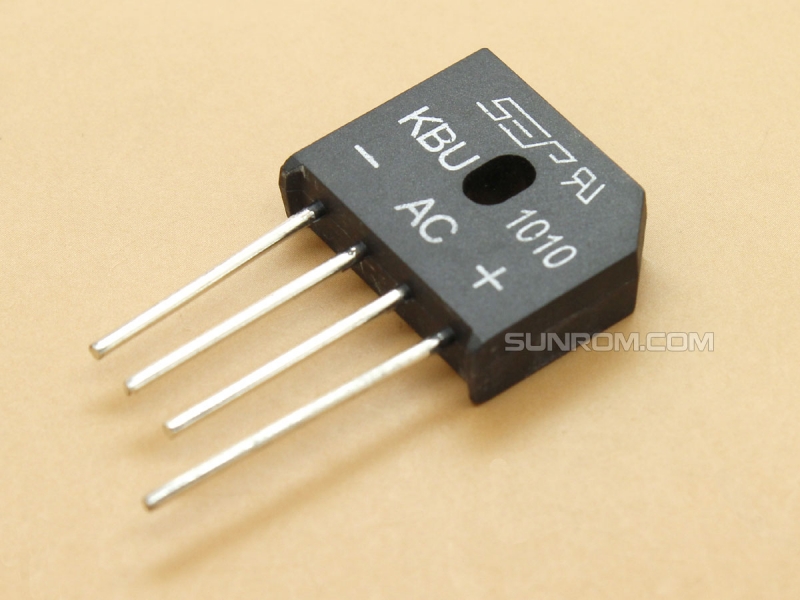

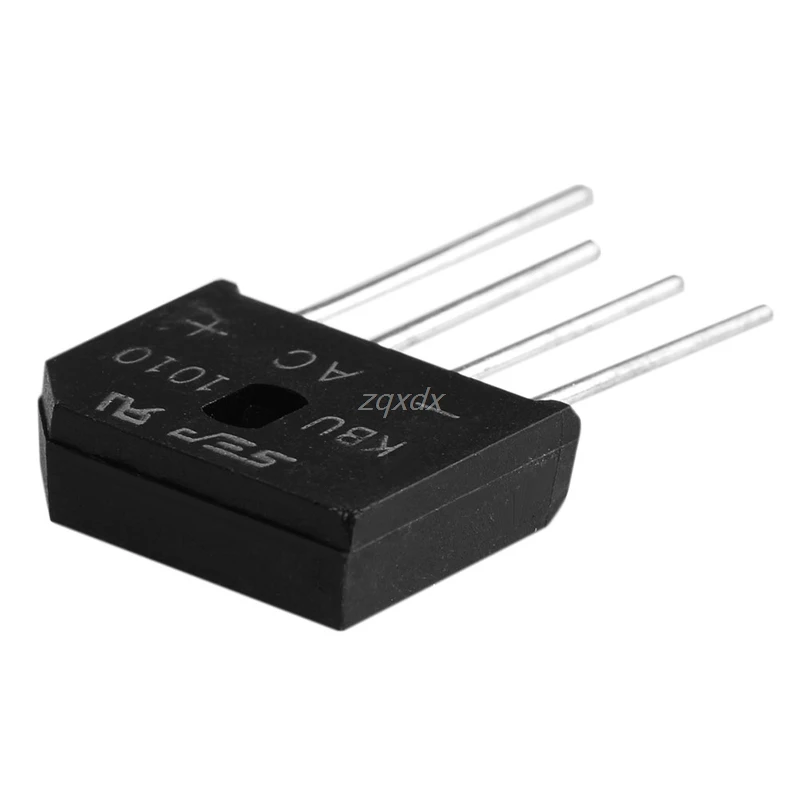

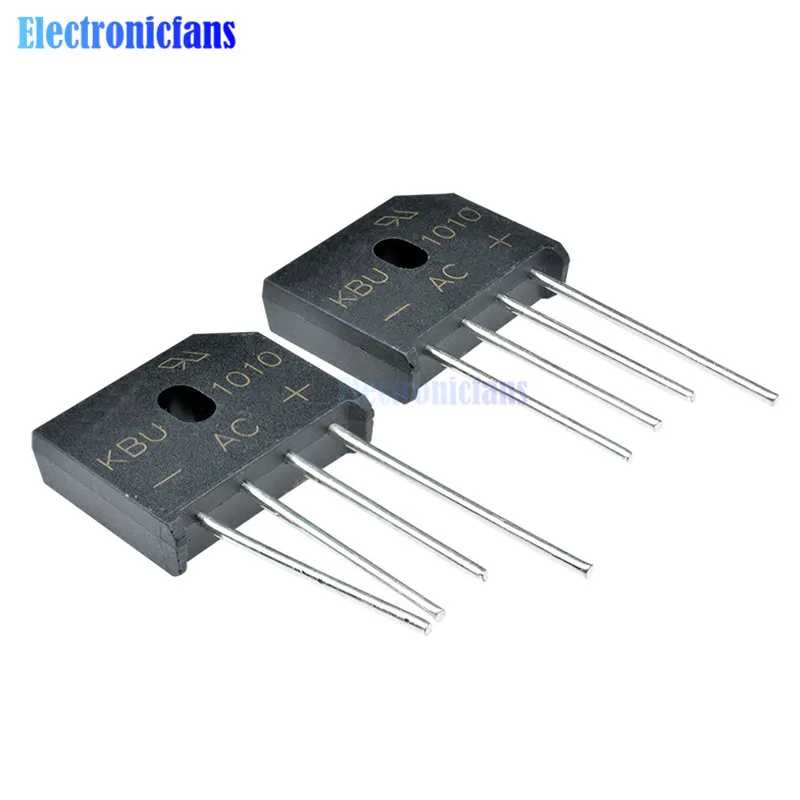

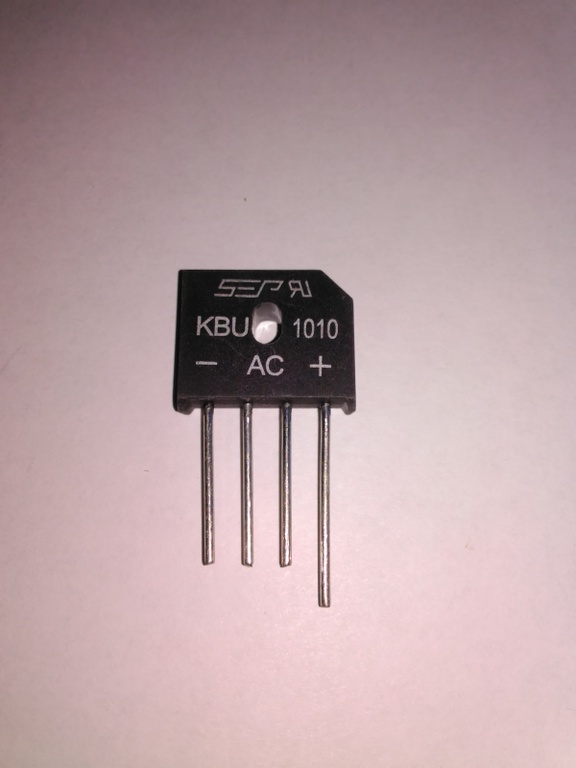

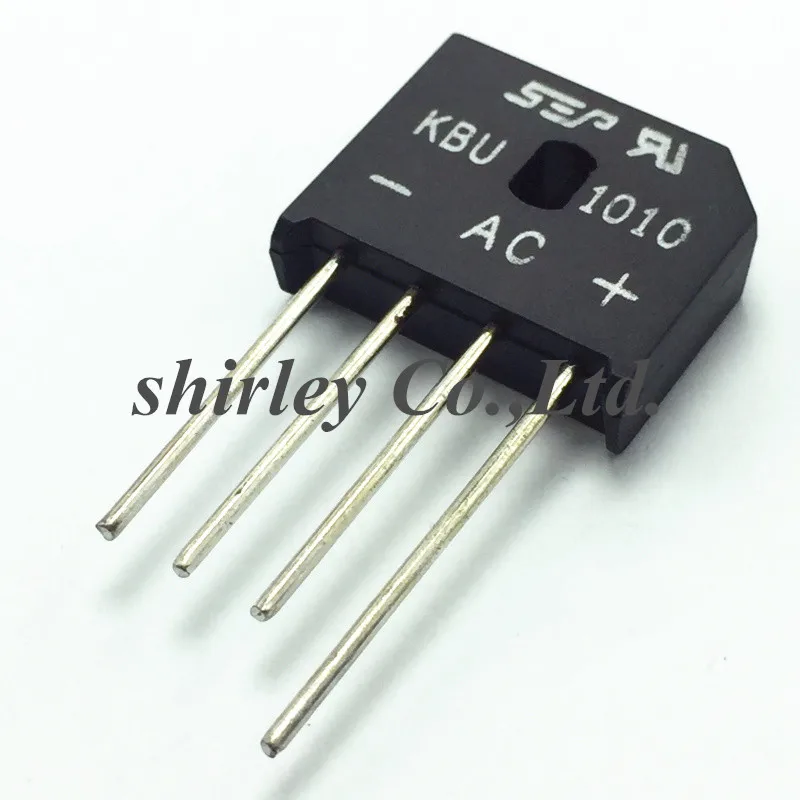

Диодный мост KBU1010 /10A 1000V/
Доставка по Украине
27 грн
Купить
+380969252020 Viber *** IMPORTTIME.
KIEV.UA***

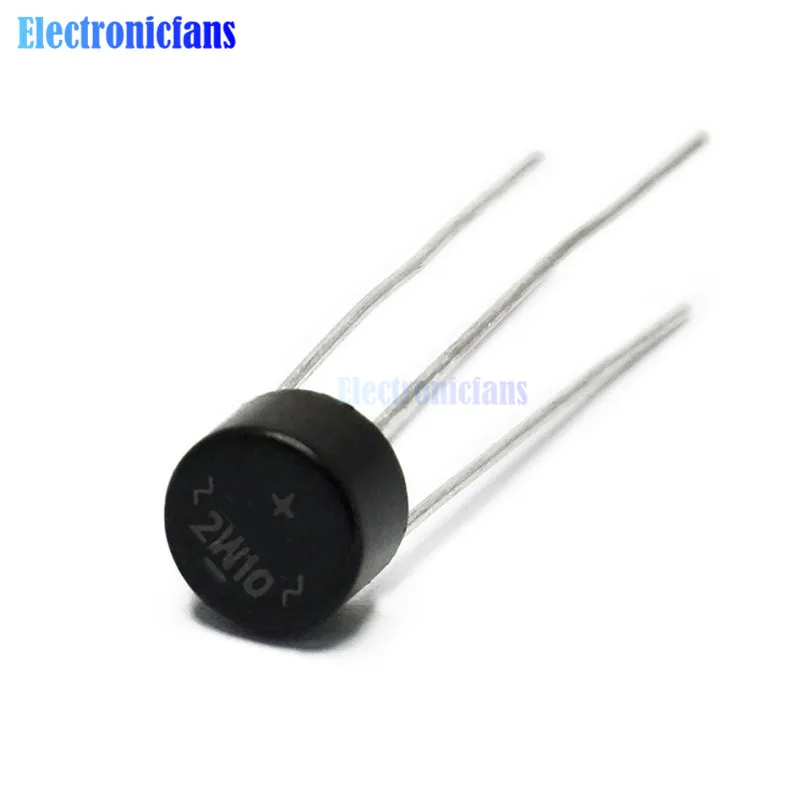

Диодный мост 2W10 /1.5A 1000V/
Доставка по Украине
8.10 грн
Купить
+380969252020 Viber *** IMPORTTIME.KIEV.UA***
Диодный мост DF10SA-E3/77 DFS (4-SMD) U=1000V I=1A
Доставка из г. Киев
Купить
Філур Електрик ЛТД
Диодный мост DF10M-E3/45 D70 U=1000V I=1A (аналог DF10M)
Доставка из г. Киев
Купить
Філур Електрик ЛТД
Диодный мост MB10S MB (SOIC-4) U=1000V I=0,5A; 5×4 h3,6
Доставка из г. Киев
Купить
Філур Електрик ЛТД
Смотрите также
Диодный мост
Радиокомпоненты
Мост диодный
Диоды
Микросхемы
Радиодетали
Диодный мост генератора
Аудио
Мост
Выпрямительные диодные мосты
Диодный мост 2KBB10 D37 U=100V I=2A
Доставка из г. Киев
56 грн
Купить
Філур Електрик ЛТД
Диодный мост KBPC1001 U=100V I=10A/200A KBPC-8/10
Доставка из г. Киев
31 грн
Купить
Філур Електрик ЛТД
Диодный мост MB10S
Доставка из г.
Полтава
по 2.9 грн
от 2 продавцов
2.90 грн
Купить
USCompany
Диодный мост генератора 2108-10 инж. 8-диод (ген. 3202 п-ва БАТЭ) ОРБИТА
На складе в г. Киев
Доставка по Украине
630.25 грн
Купить
DetalAvto
Диодный мост Д231А — ВП 4шт . 10А — 300Вольт
На складе
Доставка по Украине
50 грн
Купить
Интернет-магазин «Stereopulse»
Диодный мост RM10
Доставка по Украине
1 030 грн
Купить
ЧП Вологдин — стартеры, генераторы, запчасти (бендикс, якорь, щеточный узел, обмотка) на иномарки
Диодный мост GBU2510 ( Замена для GBU25M , GBU15M , GBU15K , GBU1510 , GBU10K ) (1000V,25A)
На складе в г. Запорожье
Доставка по Украине
65.25 грн
Купить
RadioPulse
Диодный мост NISSAN LAUREL CABSTAR CARAVAN MARCH PATHFINDER PRIMERA(P10) PULSAR SENTRA SUNNY TERRANO OPEL
На складе в г.
Одесса
Доставка по Украине
616 грн
Купить
Avtostarter
Диодный мост HYUNDAI Atos Prime, Santro 1.0 1.1 i
На складе в г. Одесса
Доставка по Украине
809 грн
Купить
Avtostarter
Диодный мост TOYOTA Yaris 1.0, Yaris 1.3 (P10), PLATZ (1SZFE), VITZ
На складе в г. Одесса
Доставка по Украине
1 022 грн
Купить
Avtostarter
Диодный мост SCANIA 114, 124, 144, 94, 9.0, 10.6, 11.0, 11.7, 14.2 24V
На складе в г. Одесса
Доставка по Украине
1 538 грн
Купить
Avtostarter
Диодный мост NISSAN 720 Cherry King Van Micra Sunny Vanette 1.0 1.3 1.5 2.0
На складе в г. Одесса
Доставка по Украине
418 грн
Купить
Avtostarter
Диодный мост MB10S диодная сборка МВ10 SMD 0.5A 1000В
Доставка по Украине
15 грн
Купить
UNI интернет супермаркет
Диодный мост генератора ВАЗ-2108-09, 10-12 ВТН 1провод на ген.
ELDIX (БВ21-150-14), (Винница ВТН)
Доставка по Украине
399 грн
Купить
«Дешевле всех»
Где взять диодный мост
Какие диоды нужны для диодного моста? Как правильно подобрать диоды для выпрямления.
Тема: как выбрать диод для получения постоянного тока из переменного.
Порой, когда дело приходится иметь с блоками питания (их ремонтом, сборкой своими руками) сталкиваешься с его выпрямительной частью, которая из переменного напряжения делает постоянное. Эта часть есть не что иное как диодный выпрямительный мост. Для технарей электротехников известно, что это такое и какова функция этого элемента электрических схем. Для непосвященных поясню — большинство электротехники содержат в своих схемах блок питания, который понижает сетевое напряжение 220 вольт в меньшее, что используется устройствами (3, 5, 9, 12, 24 вольта, это наиболее распространенные величины пониженных напряжений). В сети используется переменный ток, а практически все электронные схемы работают на постоянном.
Так вот, для преобразования переменного напряжения в постоянное и используется диодный мост.
Выпрямительные диодные мосты бывают готовыми сборками в едином корпусе, а бывают и самодельными, которые спаиваются из четырех одинаковых диодов. А какие диоды нужны для самодельного диодного моста и как правильно подобрать их для выпрямителя? Все достаточно просто. Основными параметрами для выбора диодов на мост являются напряжение (обратное) и сила тока (которую они могут через себя пропускать без перегрева).
Напомню, что диоды при прямом подключении (плюс диода к плюсу прилагаемого напряжения, а минус диода к минусу прилагаемого напряжения) к питанию пропускают через себя электрический ток. В этом режиме (открытом) на них оседает небольшое напряжение в пределах около 0,6 вольт. Как и любые другие проводники они имеют свое внутреннее сопротивление (что и обуславливает это небольшое падение напряжения на них в открытом состоянии). Чем оно больше, тем меньшую силу тока диод способен через себя пропустить.
Если же на диод приложить постоянное обратное напряжение (на плюс диода подать минус источника, и на минус диода подать плюс источника), то диод будет работать в режиме запирания. Он не будет через себя пропускать постоянный ток (будет закрыт).
Так вот, есть максимальная величина обратного напряжения, которую диод может выдержать не входя в режим электрического и теплового пробоя. Именно это обратное напряжение и нужно учитывать при выборе диодов на выпрямительный мост. Если на диодный мост будет подаваться напряжение 220 вольт переменного тока, значит диоды моста должны быть рассчитаны на большее напряжение (с запасом не менее 25%). А лучше вовсе брать с достаточно большим запасом. Это убережет полупроводники от попадания на них случайных скачков напряжения, идущие от сети. Сейчас на обычные, небольшие блоки питания ставят диоды серии 1n4007, у которых обратное напряжение равно 1000 вольтам, а долговременный ток они могут выдерживать до 1 ампера (при температуре 75 градусов).
Второй, и пожалуй главной характеристикой выпрямительного диода является сила тока, которую он может пропускать через себя длительное время (без перегрева).
Изначально вы должны знать, на какой максимальный ток рассчитан ваш блок питания. И только после этого уже нужно подбирать выпрямительные диоды на мост. К примеру, вы решили сделать себе самодельный регулируемый блок питания с выходным напряжением до 15 вольт и максимальным током в 6 ампер. Следовательно, под такой источник питания нужно брать диоды, рассчитанные на силу тока порядка 10 ампер (плюс определенный запас по току). Ток в 6 ампер как бы относительно немалый. Он будет нагревать диоды выпрямительного моста. Значит под эти диоды, мост еще нужно предусмотреть охлаждающий радиатор.
Напомню, что большинство полупроводниковых компонентов сделаны из кремния, а этот материал имеет максимальную рабочую температуру 150—170 °C. Выход за эти пределы разрушаю полупроводник, в нашем случае диоды диодного моста. Лучше держать температуру диодов в пределах до 75 °C. Поставьте на мост небольшой радиатор и посмотрите не выходит ли температура при максимальной нагрузки блока питания за допустимые пределы.
Диодных мостов и диодов (под них) существует достаточно большое количество. При выборе сначала в поисковике найдите справочную таблицу диодов и диодных мостов, где указаны основные технические характеристики выпрямителей. Выберите наиболее подходящий компонент с учетом номинального обратного напряжения и силы тока. Если вы поставите на диодный мост диоды с большими номинальными токами и напряжениями, ничего страшного, это будет даже лучше, как бы излишний запас. Но подбирать меньшие или впритык лучше не стоит.
Видео по этой теме:
Источник: electrohobby.ru
Диодный мост
Словосочетание “диодный мост” образуется от слова “диод”. Следовательно, диодный мост должен состоять из диодов, но они должны соединятся с друг другом в определенной последовательности. Почему это имеет важное значение мы как раз и поговорим в этой статье.
Обозначение на схеме
Диодный мост на схемах выглядит подобным образом:
Иногда в схемах его обозначают еще так:
Как мы с вами видим, схема состоит из четырех диодов.
Для того, чтобы она работала корректно, мы должны правильно соединить диоды и правильно подать на них переменное напряжение. Слева мы видим два значка “
”. На эти два вывода мы подаем переменное напряжение, а снимаем постоянное напряжение с других двух выводов обозначенных значками “+” и “-“. Диодный мост также называют диодным выпрямителем.
Принцип работы
Для выпрямления переменного напряжения в постоянное можно использовать один диод для выпрямления, но не желательно. Давайте рассмотрим рисунок, как все это будет выглядеть:
Диод срезает отрицательную полуволну переменного напряжения, оставляя только положительную, что мы и видим на рисунке выше. Вся прелесть этой немудреной схемы состоит в том, что мы получаем постоянное напряжение из переменного. Проблема кроется в том, что мы теряем половину мощности переменного напряжения. Ее срезает диод.
Чтобы исправить эту ситуацию, была придумана великими умами схема диодного моста. Диодный мост “переворачивает” отрицательную полуволну, превращая ее в положительную полуволну, тем самым у нас сохраняется мощность.
На выходе диодного моста появляется постоянное пульсирующее напряжение с частой в 100 Герц. Это в два раза больше, чем частота сети.
Практические опыты

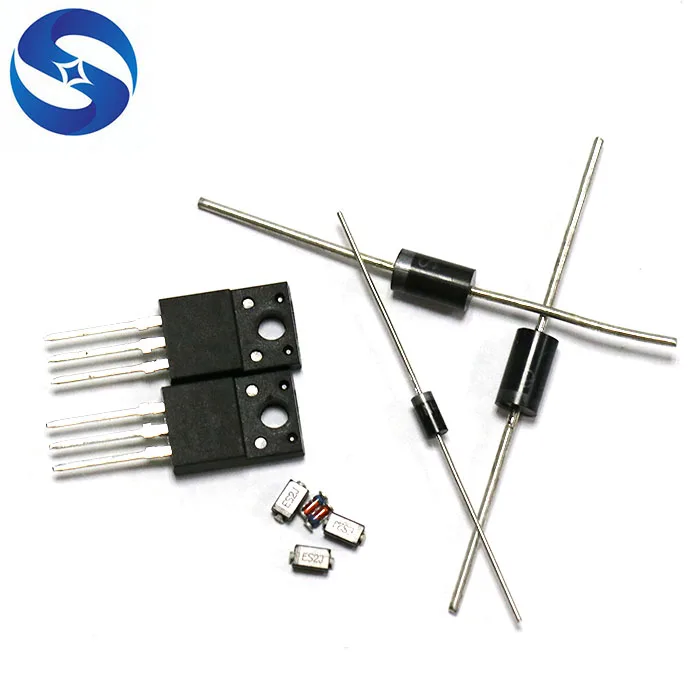

Для начала возьмем простой диод.
Катод можно легко узнать по серебристой полоске. Почти все производители показывают катод полоской или точкой.
Чтобы наши опыты были безопасными, я взял понижающий трансформатор, который из 220В делает 12В.
На первичную обмотку цепляем 220 Вольт, со вторичной обмотки снимаем 12 Вольт. Мультиметр показал чуть больше, так как на вторичной обмотке нет никакой нагрузки. Трансформатор работает на так называемом “холостом ходу”.
Давайте же рассмотрим осциллограмму, которая идет со вторичной обмотки трансформатора. Максимальную амплитуду напряжения нетрудно посчитать. Если не помните как это делать, можно прочитать статью Осциллограф. Основы эксплуатации.
3,3х5=16.5В – это максимальное значение напряжения. А если разделить максимальное амплитудное значение на корень из двух, то получим где то 11,8 Вольт.
Это и есть действующее значение напряжения. Осциллограф не врет, все ОК.
Еще раз повторюсь, можно было использовать и 220 Вольт, но 220 Вольт – это не шутки, поэтому я и понизил переменное напряжение.
Припаяем к одному концу вторичной обмотки трансформатора наш диод.
Цепляемся снова щупами осциллографа
Смотрим на осциллограмму
А где же нижняя часть изображения? Ее срезал диод. Он оставил только верхнюю часть, то есть ту, которая положительная.
Находим еще три таких диода и спаиваем диодный мост.
Цепляемся ко вторичной обмотке трансформатора по схеме диодного моста.
С двух других концов снимаем постоянное пульсирующее напряжение щупом осциллографа и смотрим на осциллограмму
Вот, теперь порядок.
Виды диодных мостов

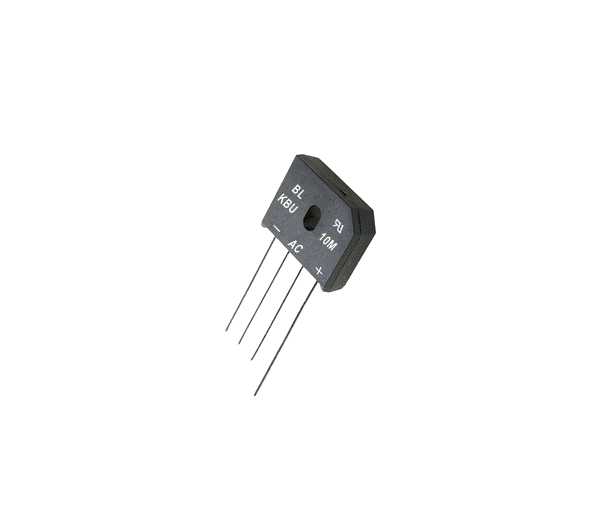

Чтобы не заморачиваться с диодами, разработчики все четыре диода вместили в один корпус. В результате, получился очень компактный и удобный радиоэлемент – диодный мост.
Думаю, вы догадаетесь, где импортный, а где советский ))).
Например, на советском диодном мосте показаны контакты, на которые нужно подавать переменное напряжение значком ”
“, а контакты, с которых надо снимать постоянное пульсирующее напряжение значком “+” и “-“.

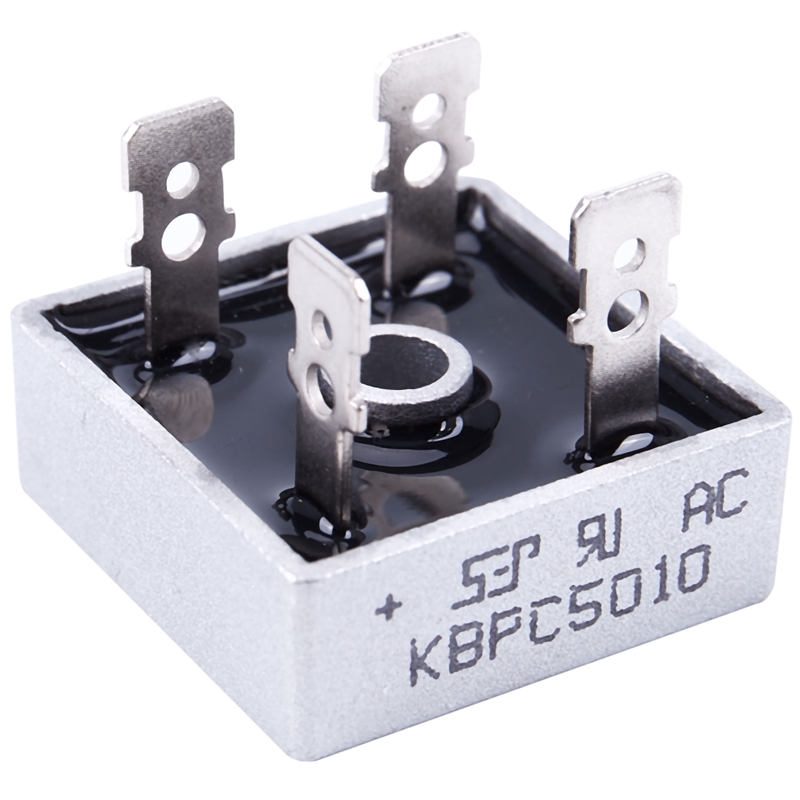

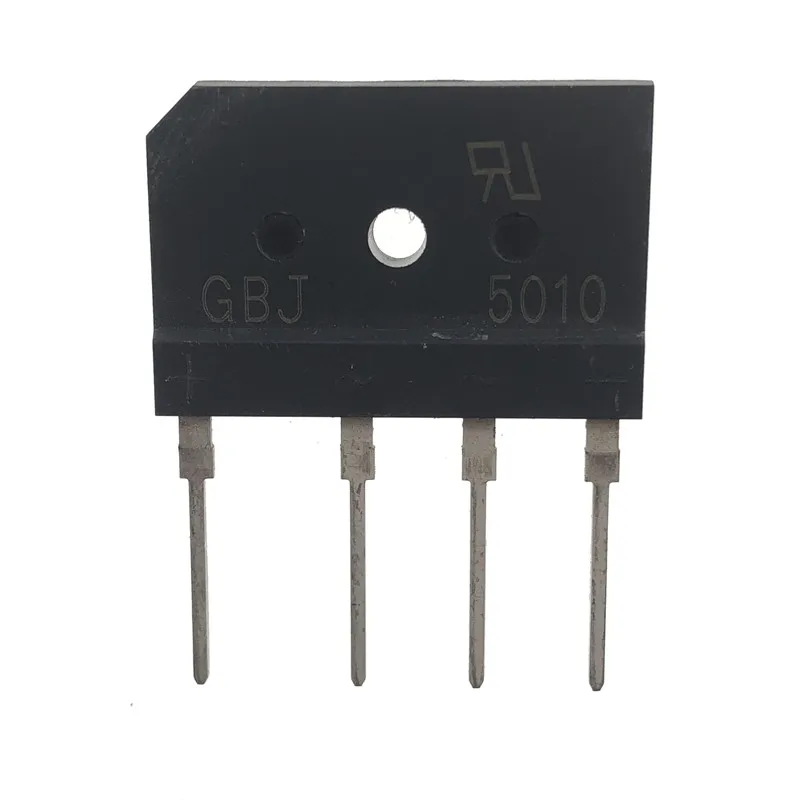

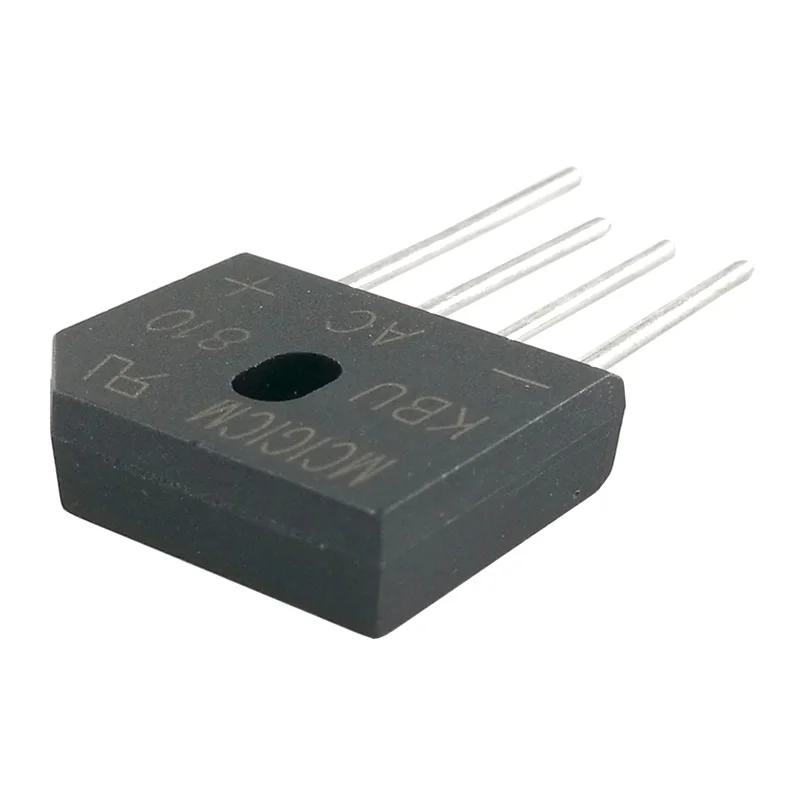

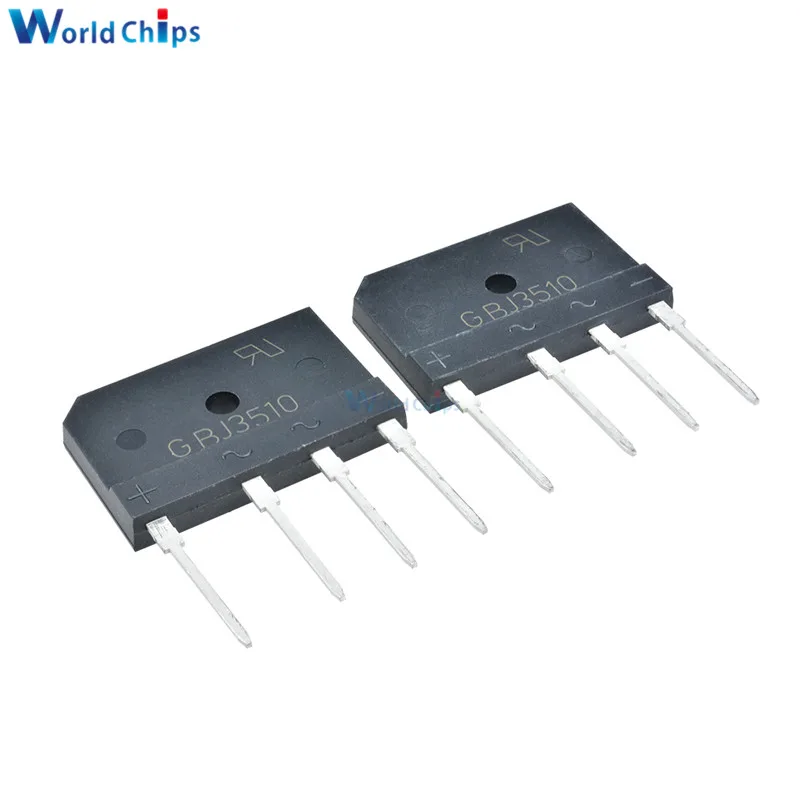

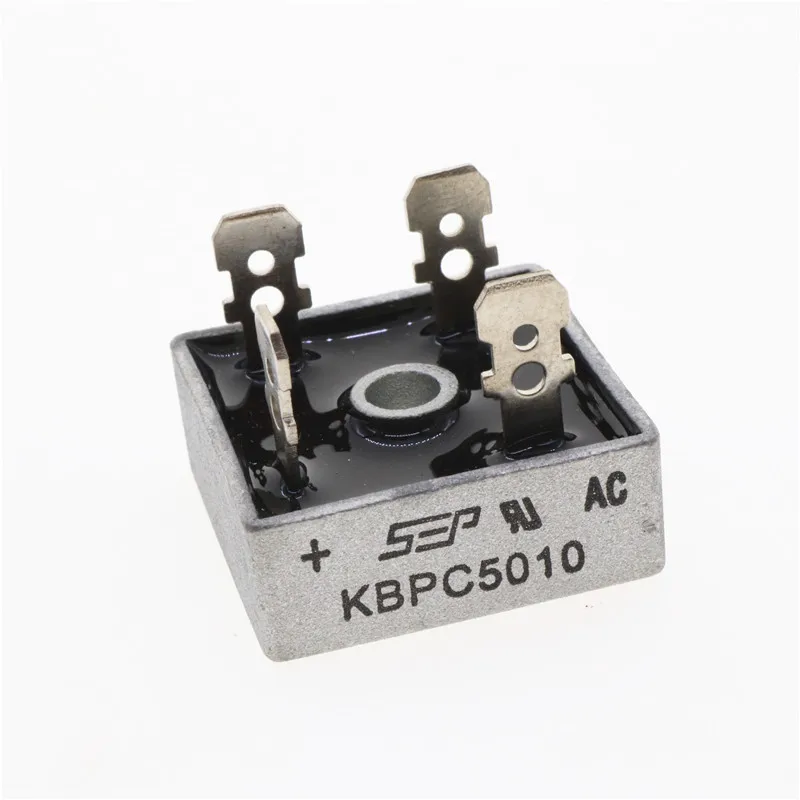

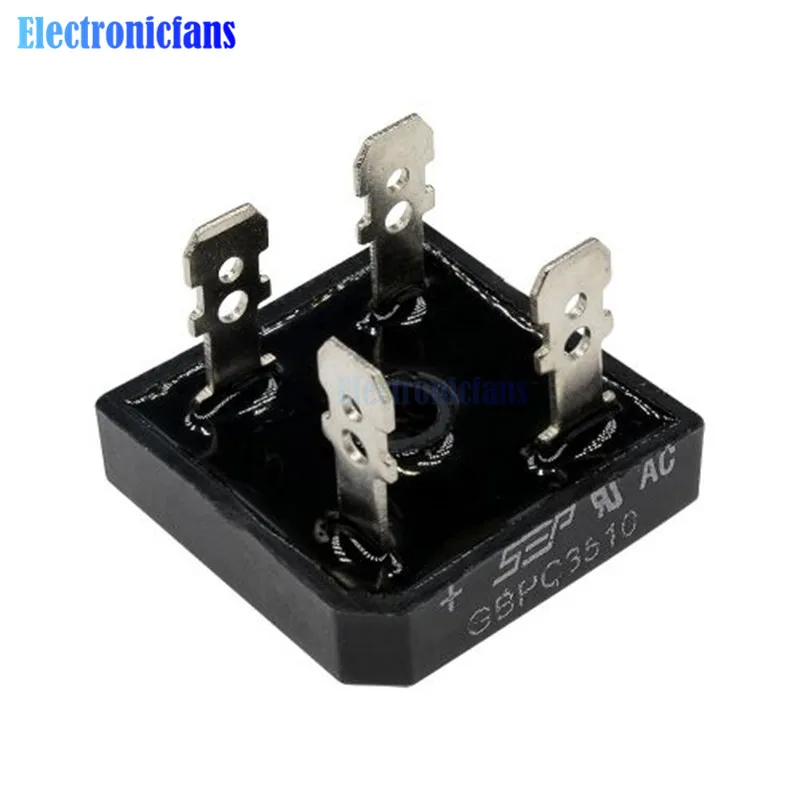

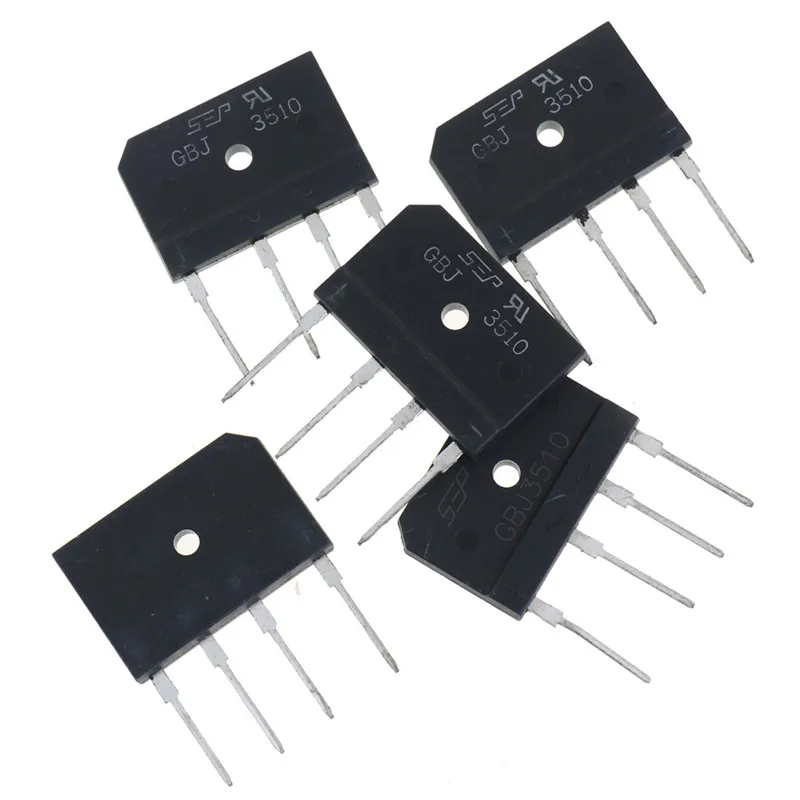

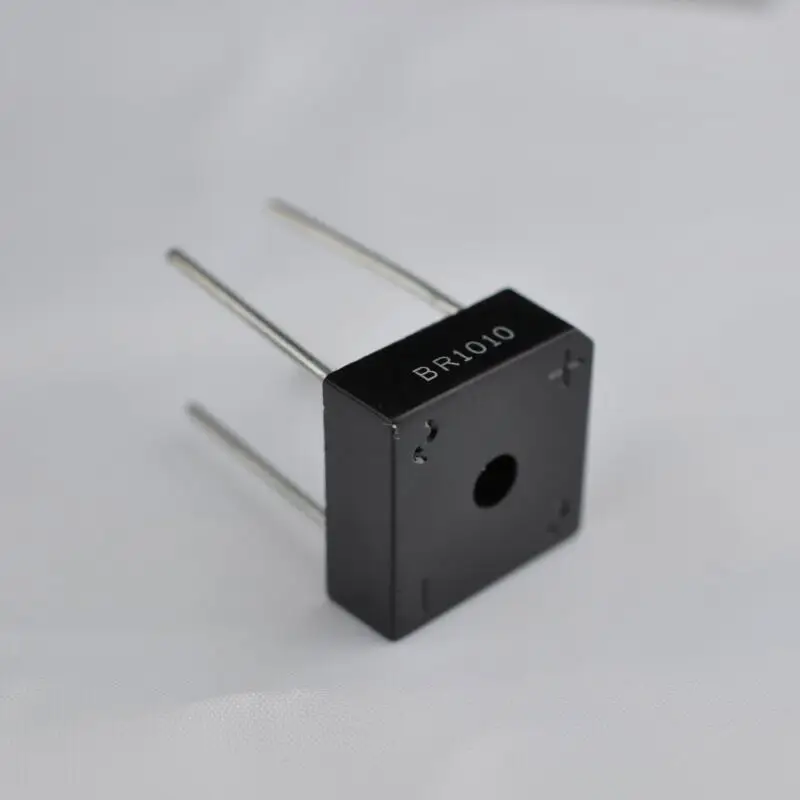

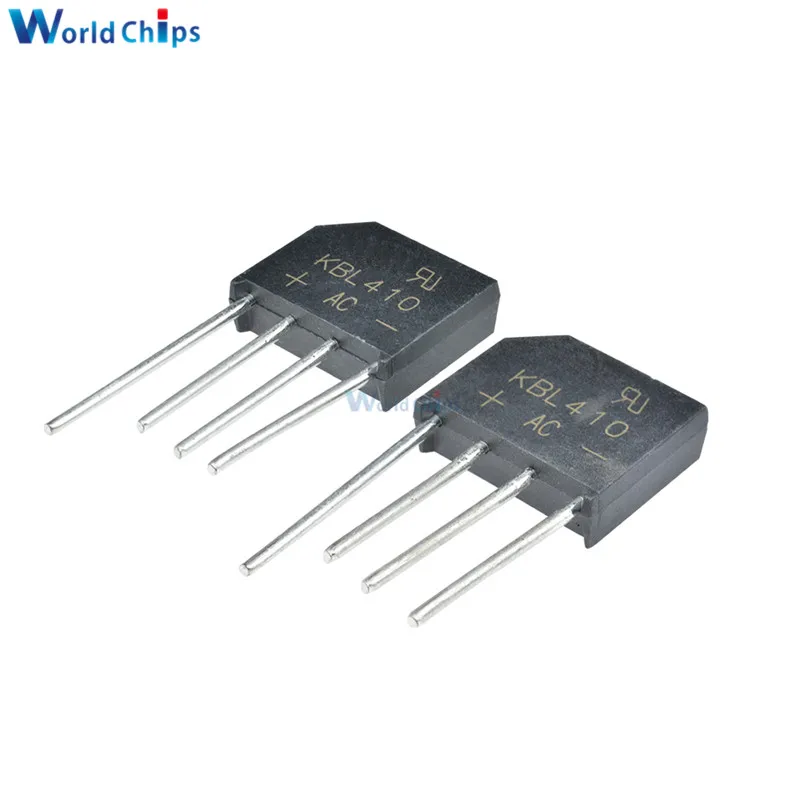

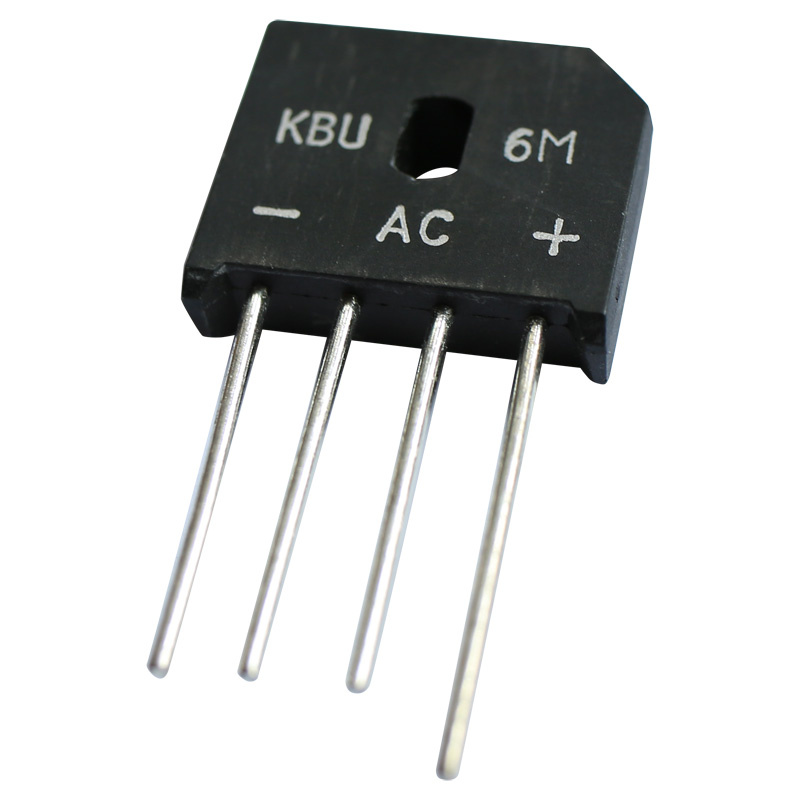

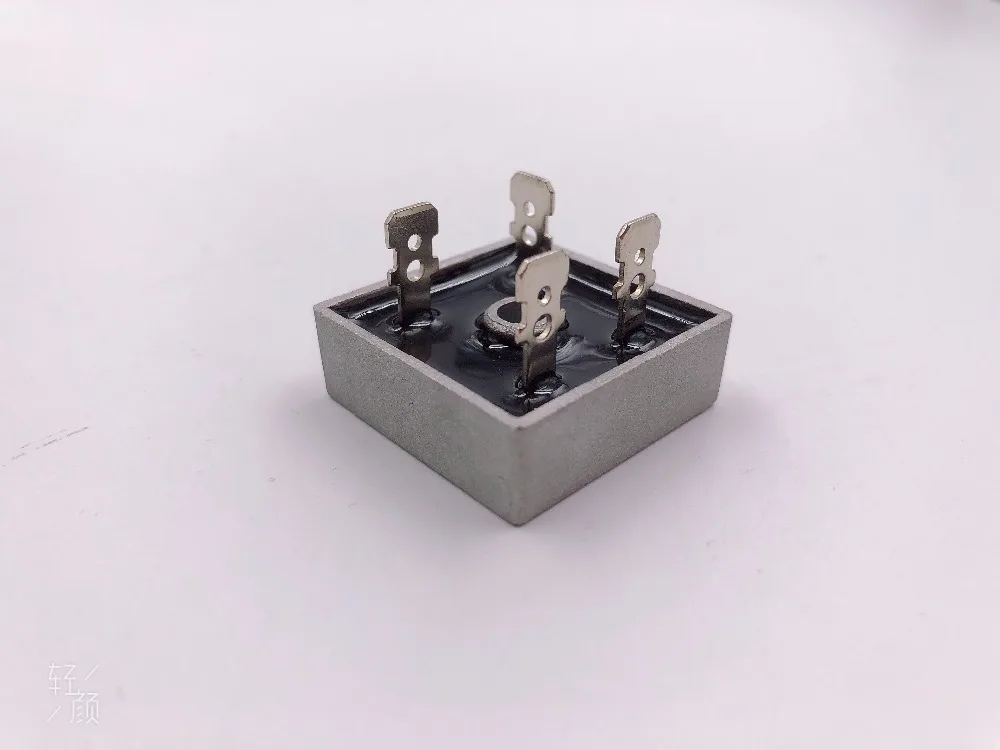

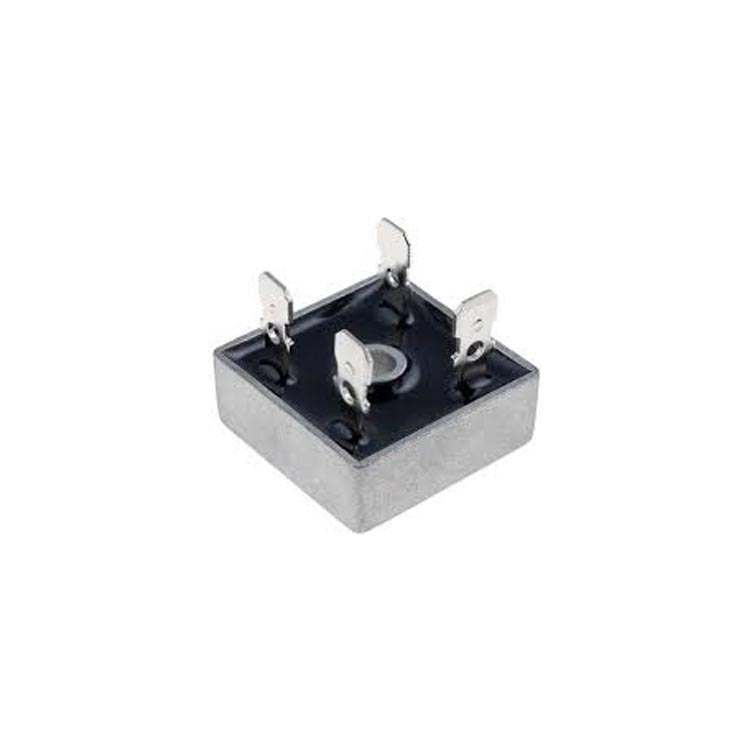

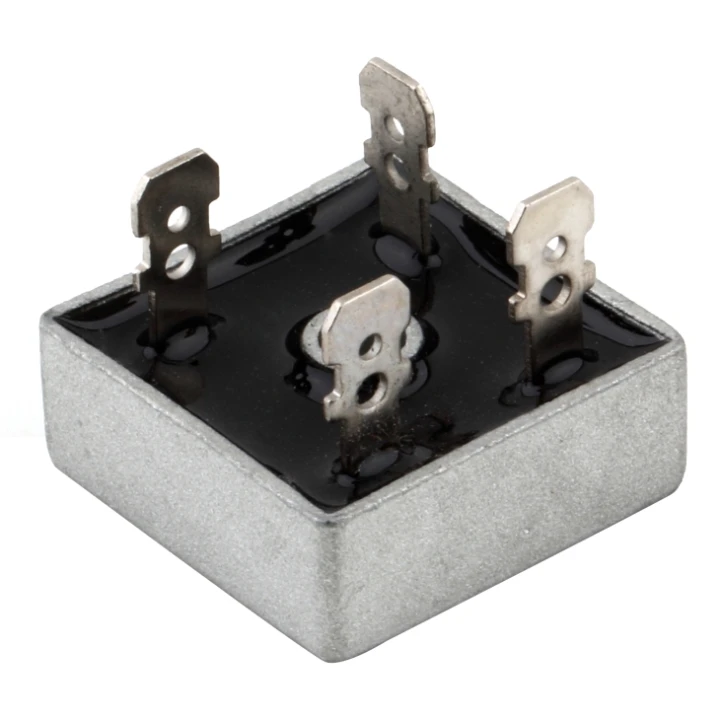

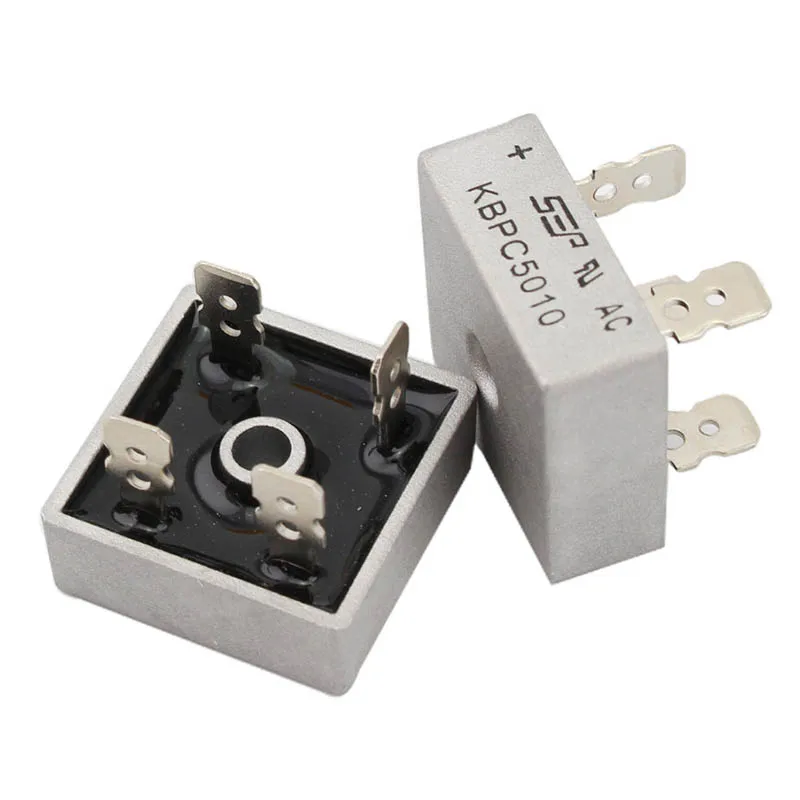

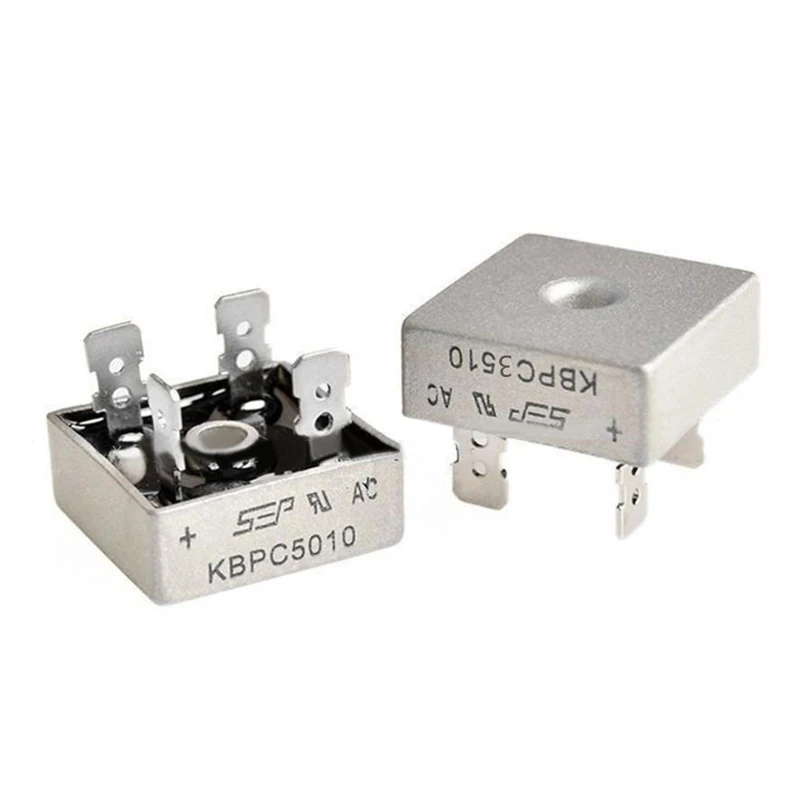

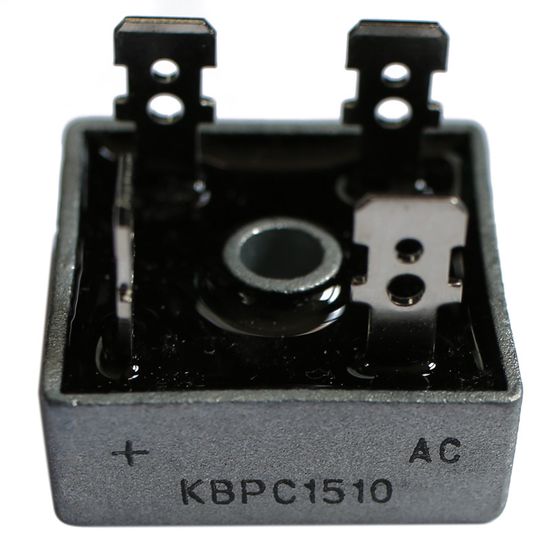

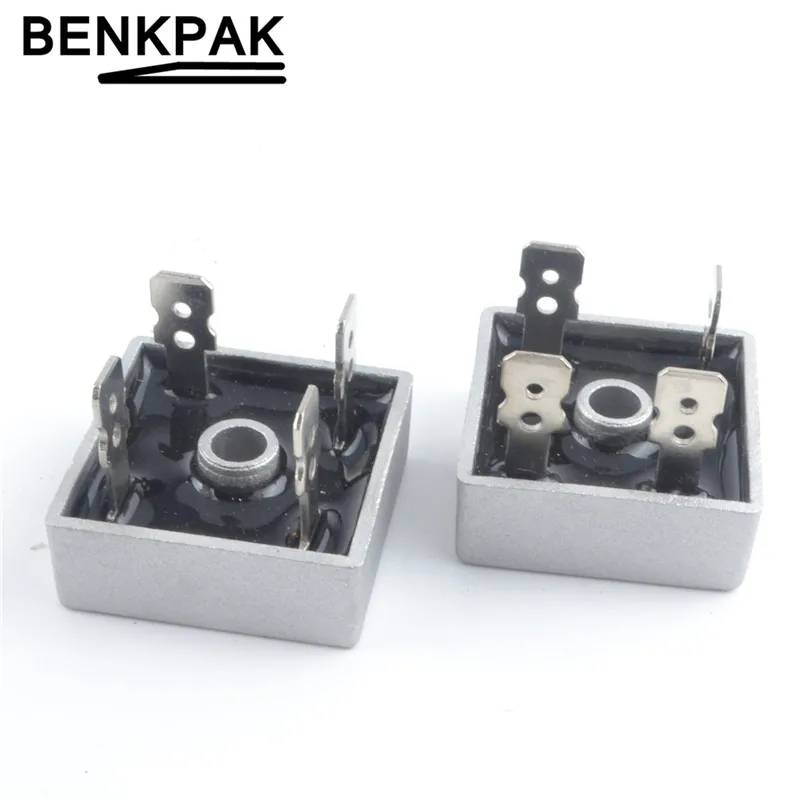

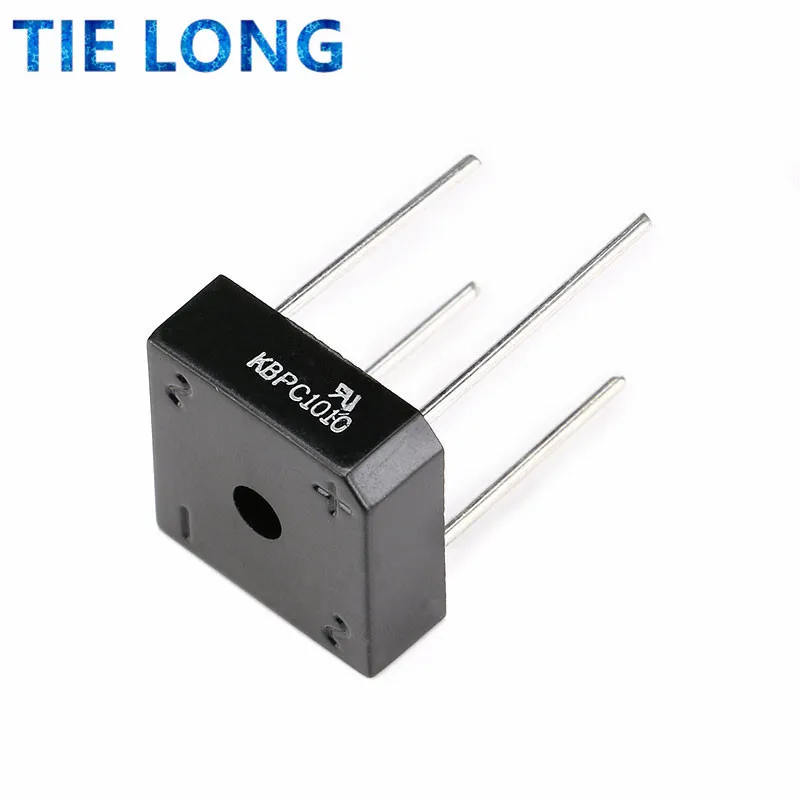

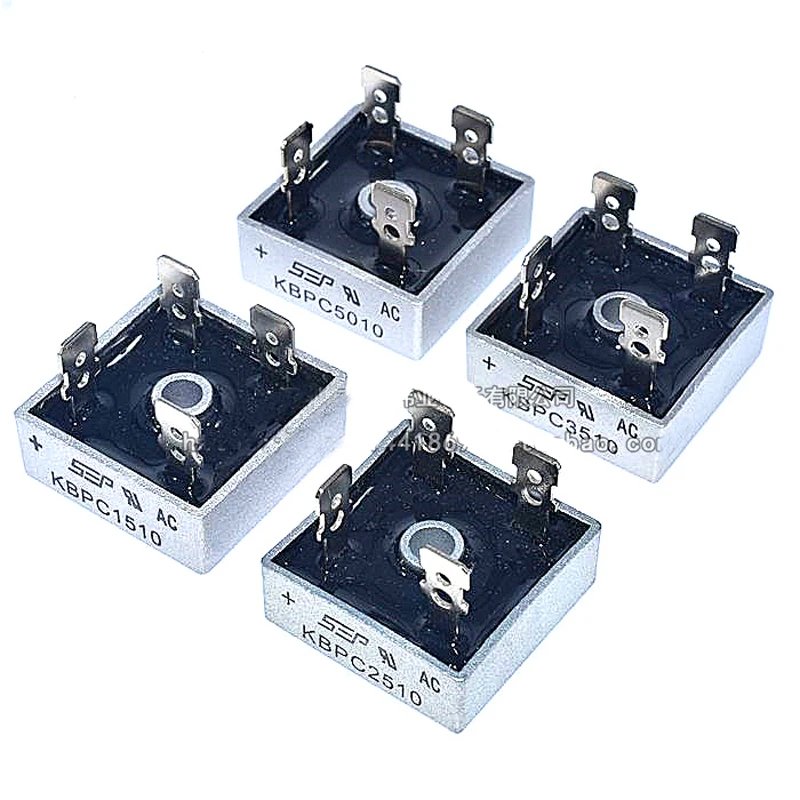

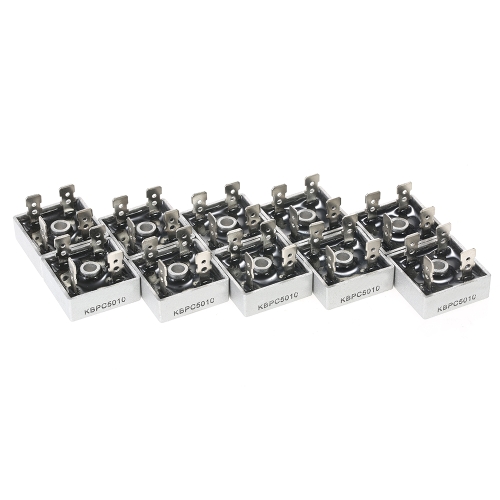

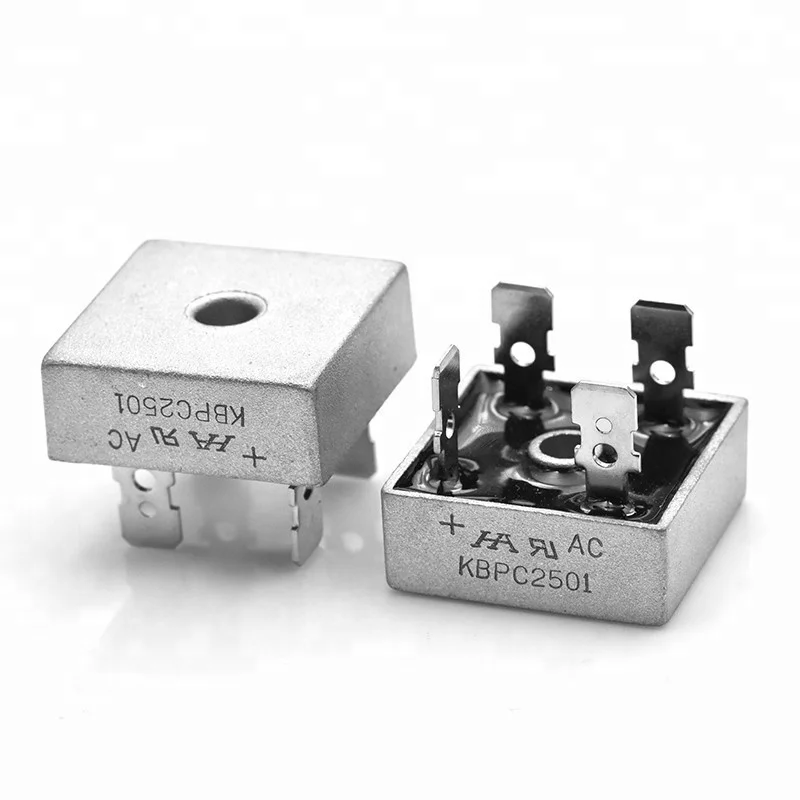

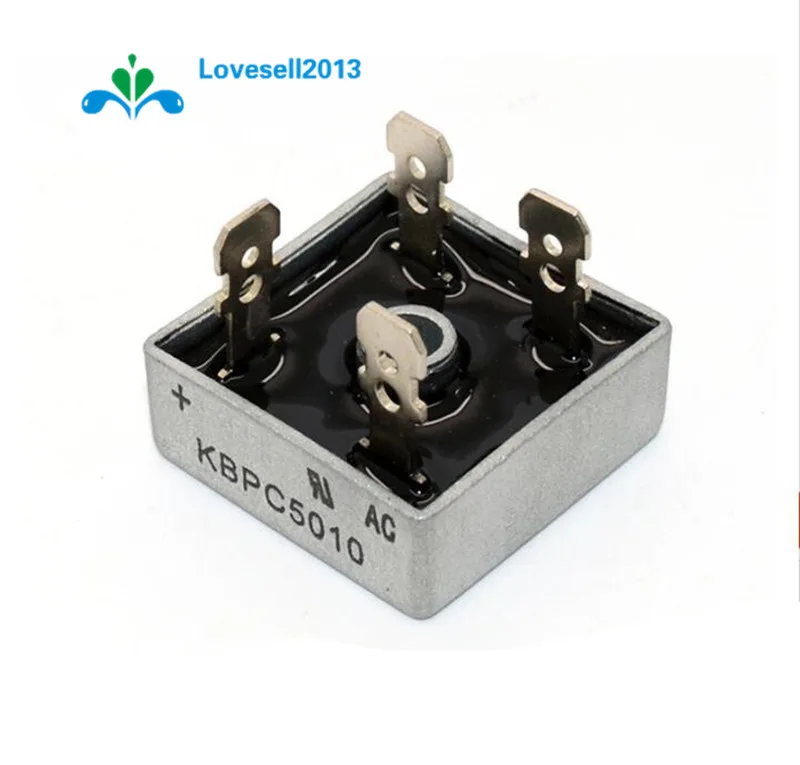

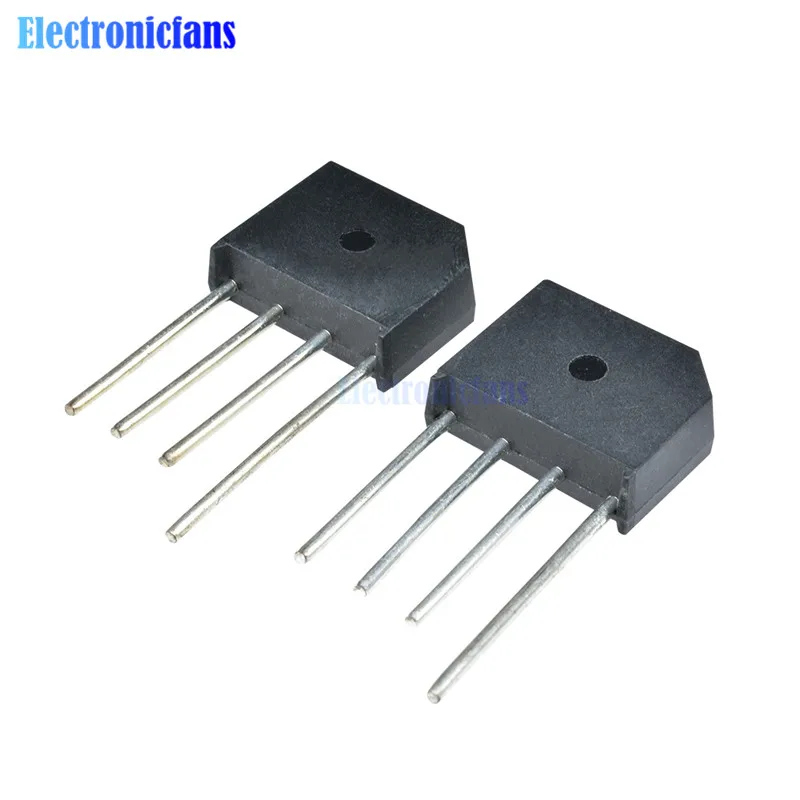

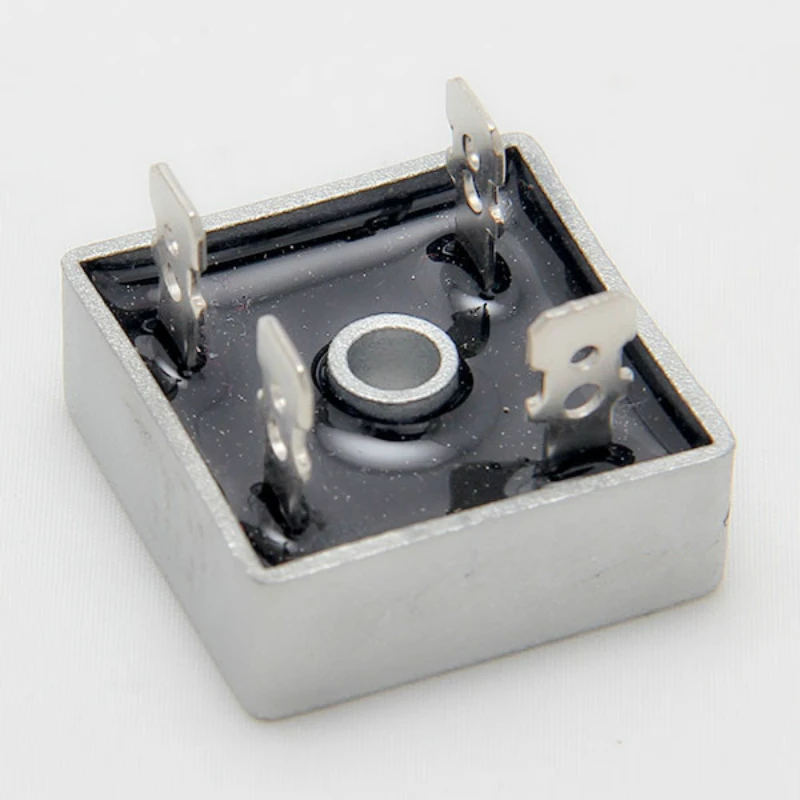

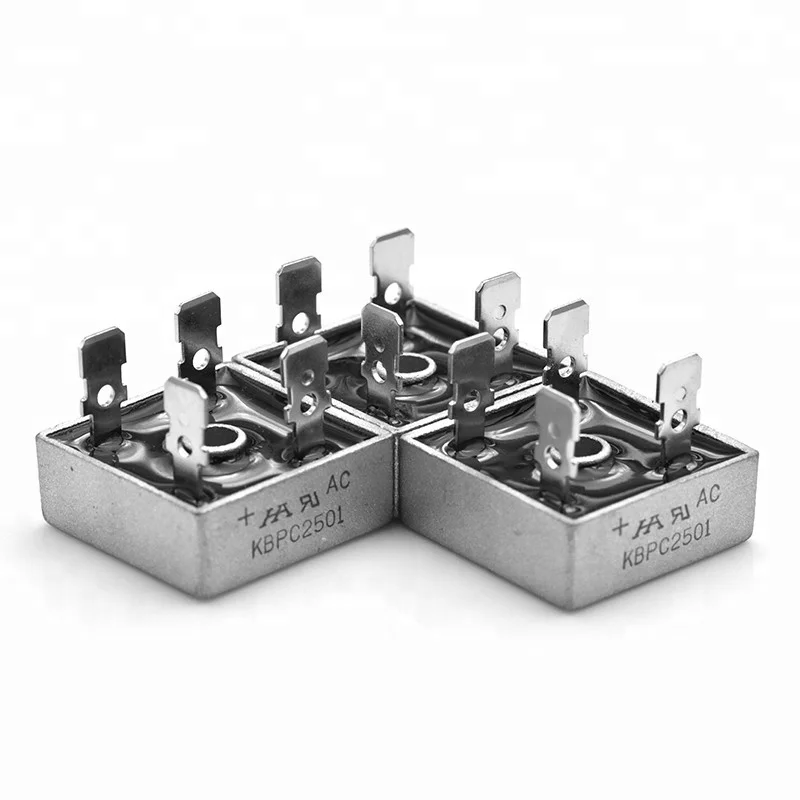

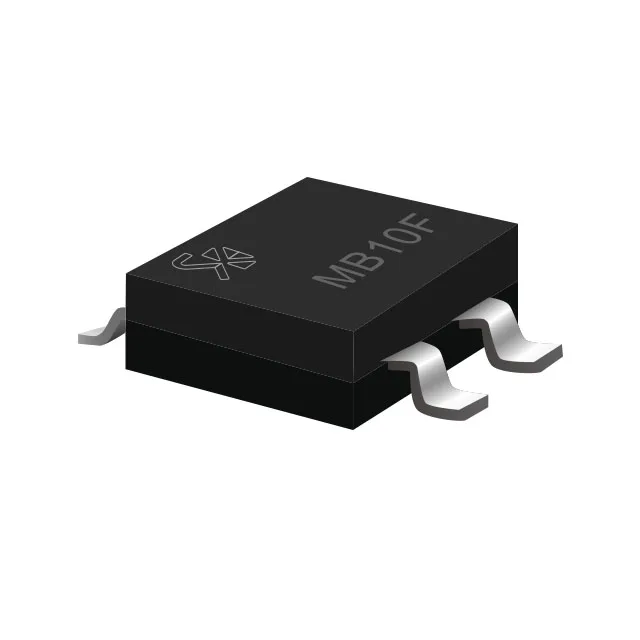

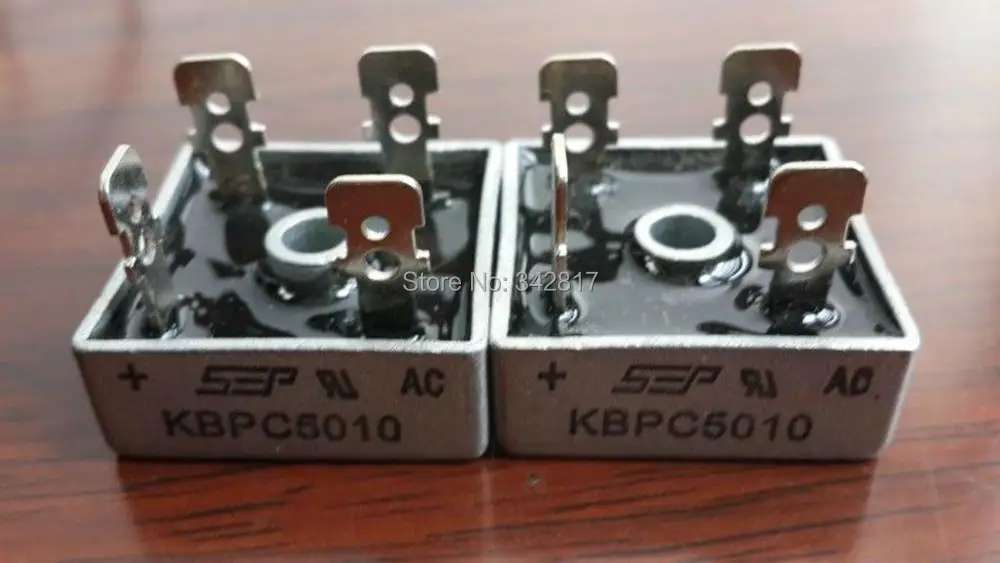

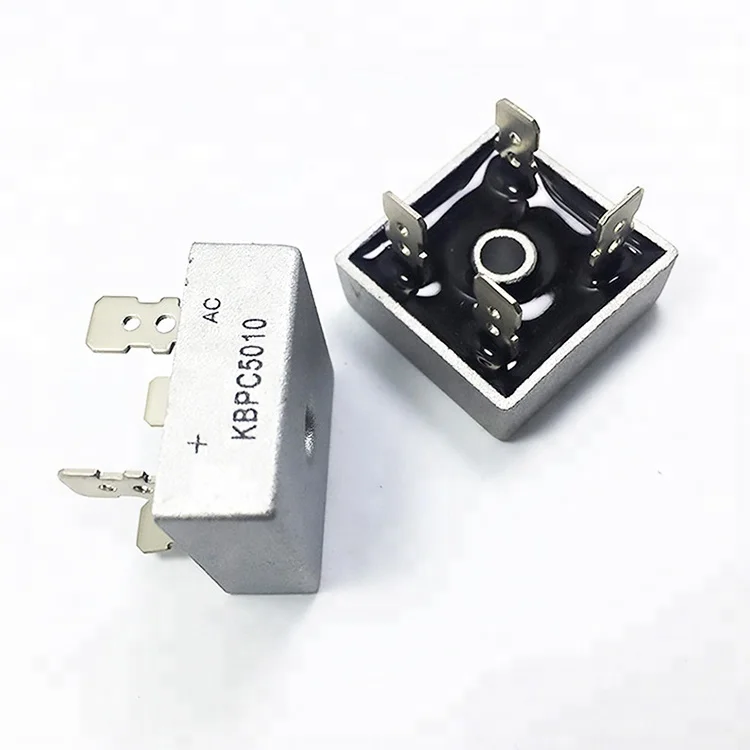

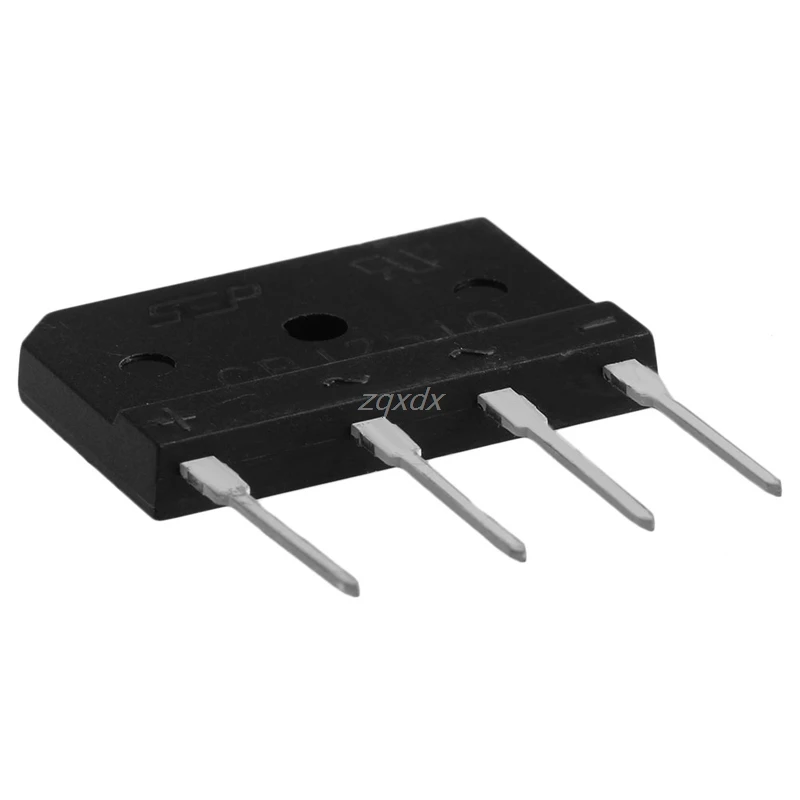

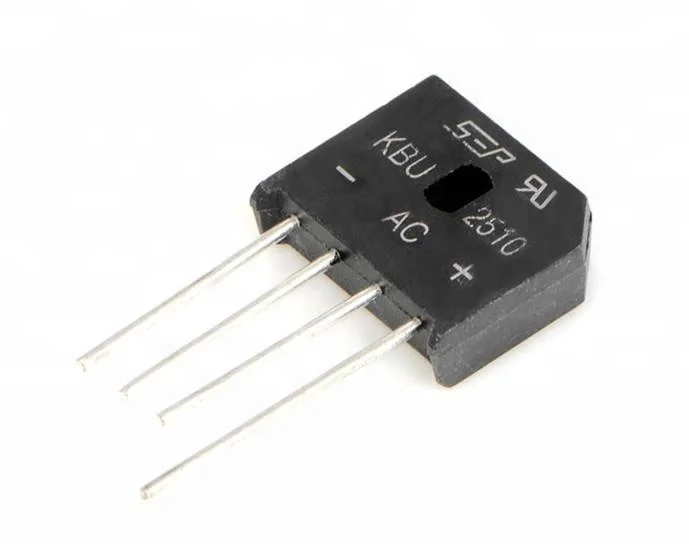

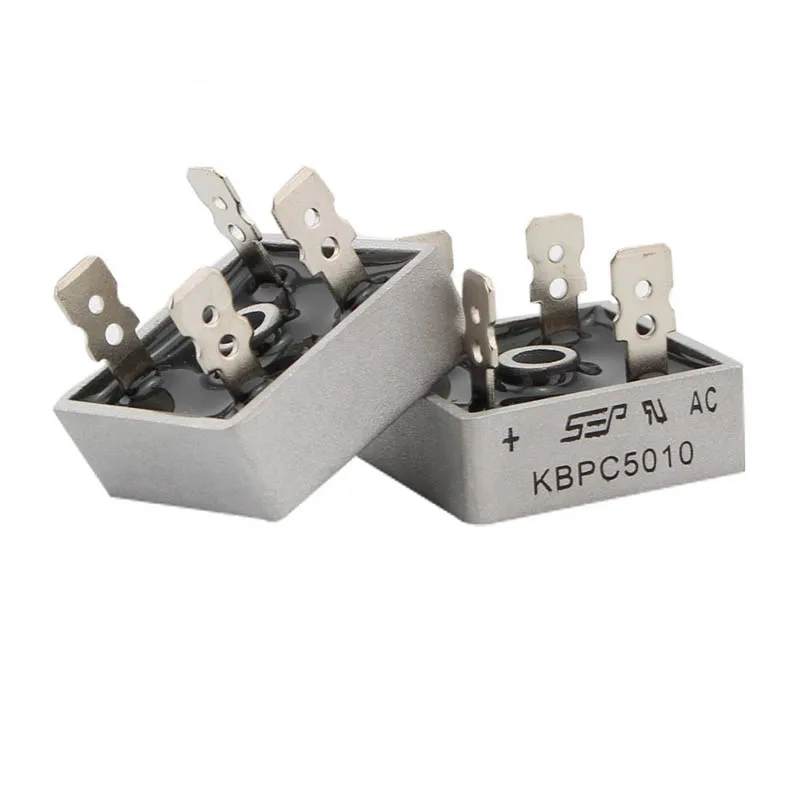

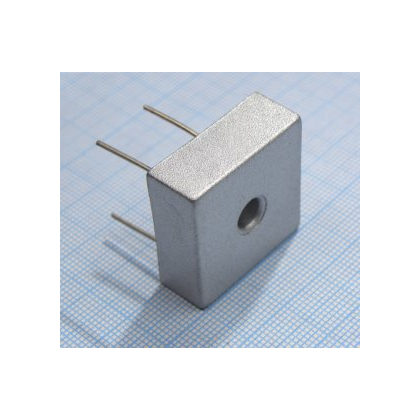

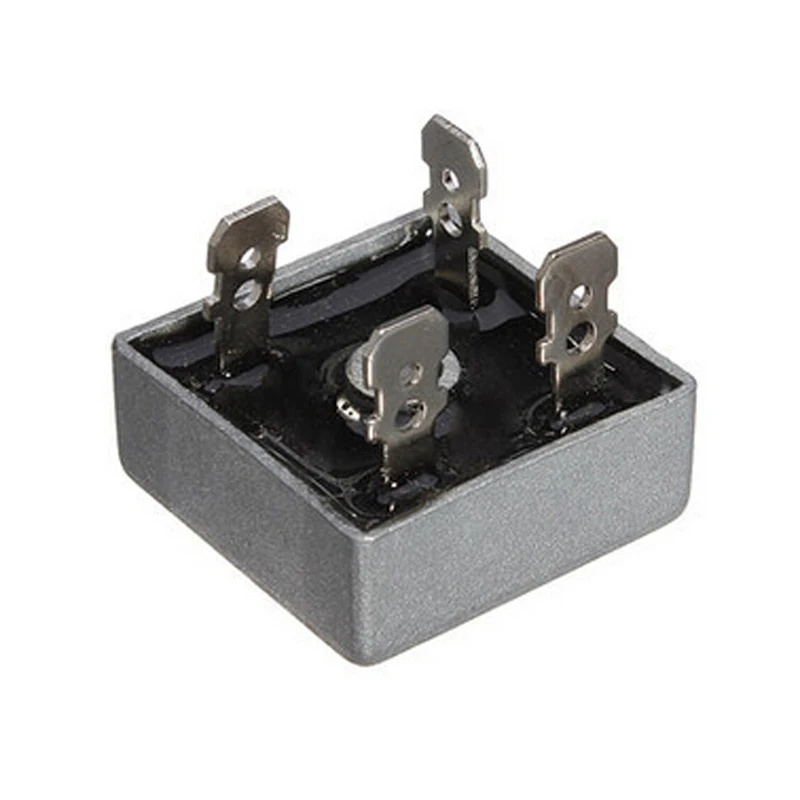

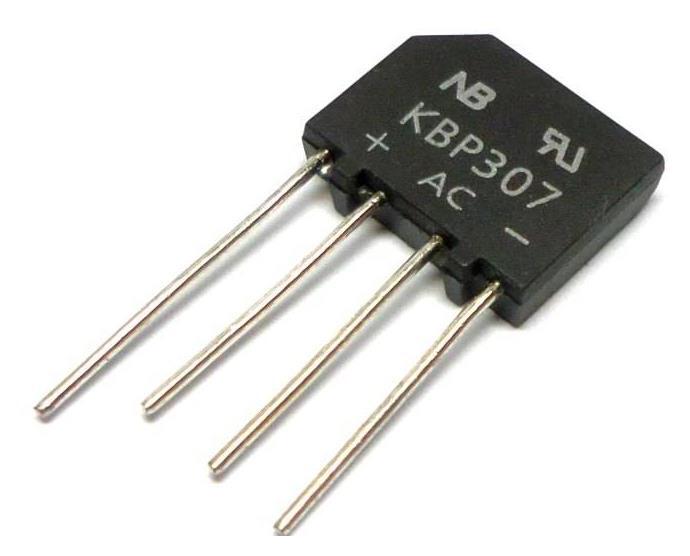

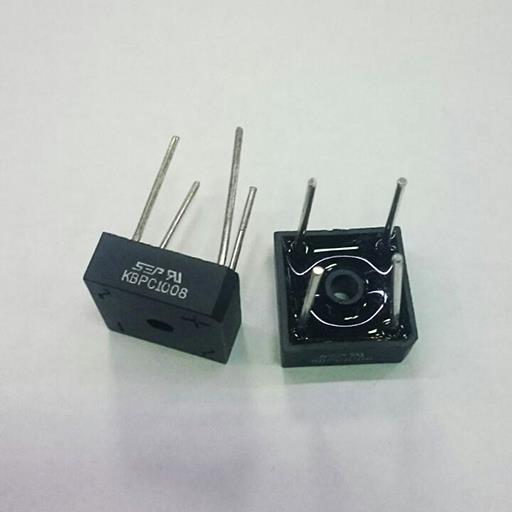

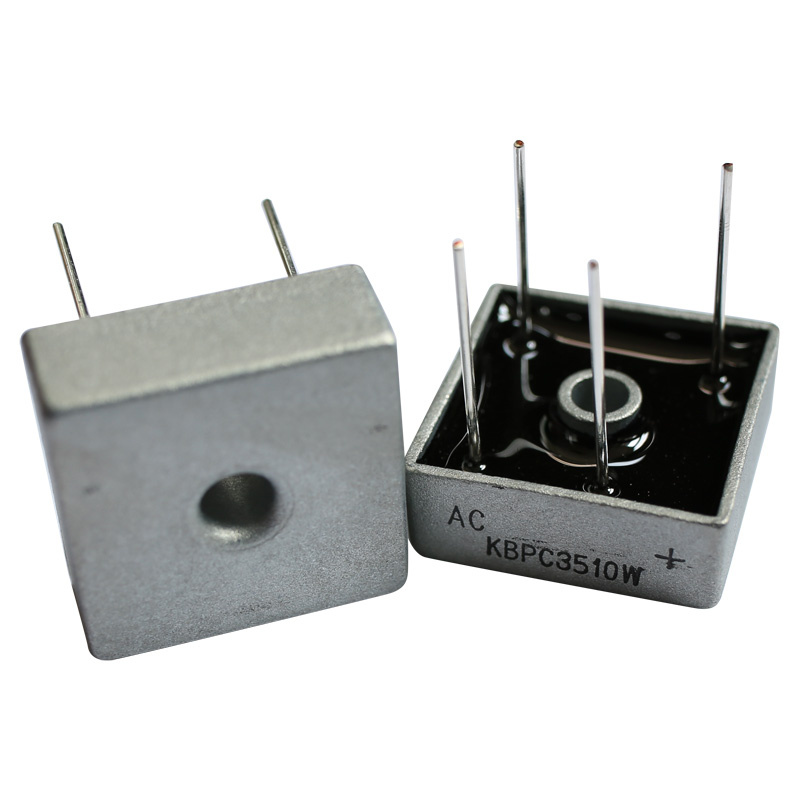

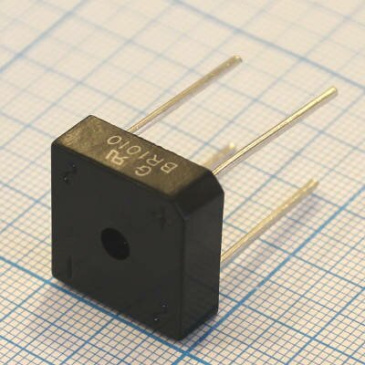

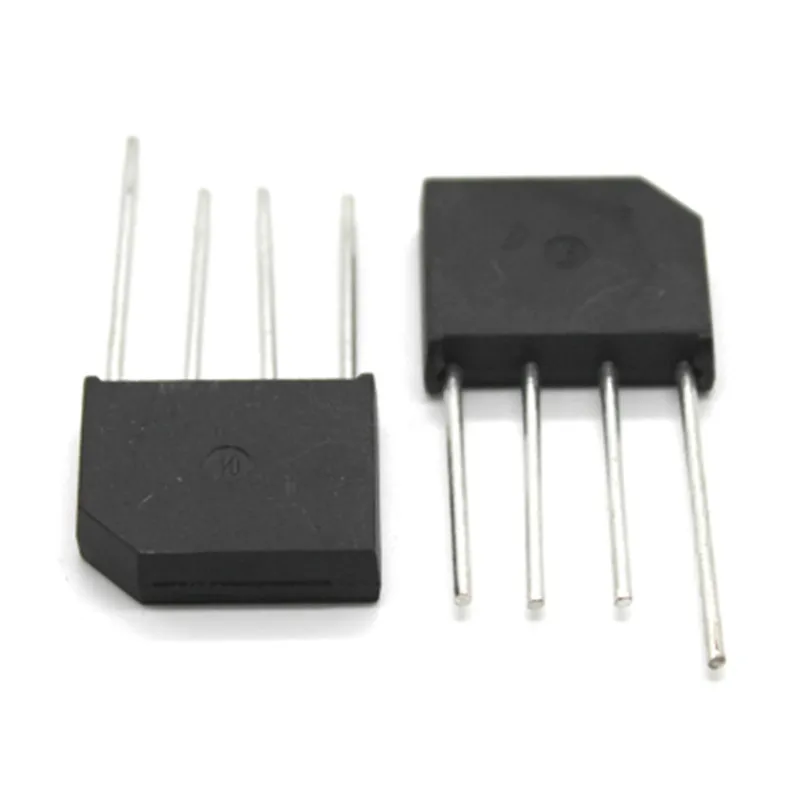

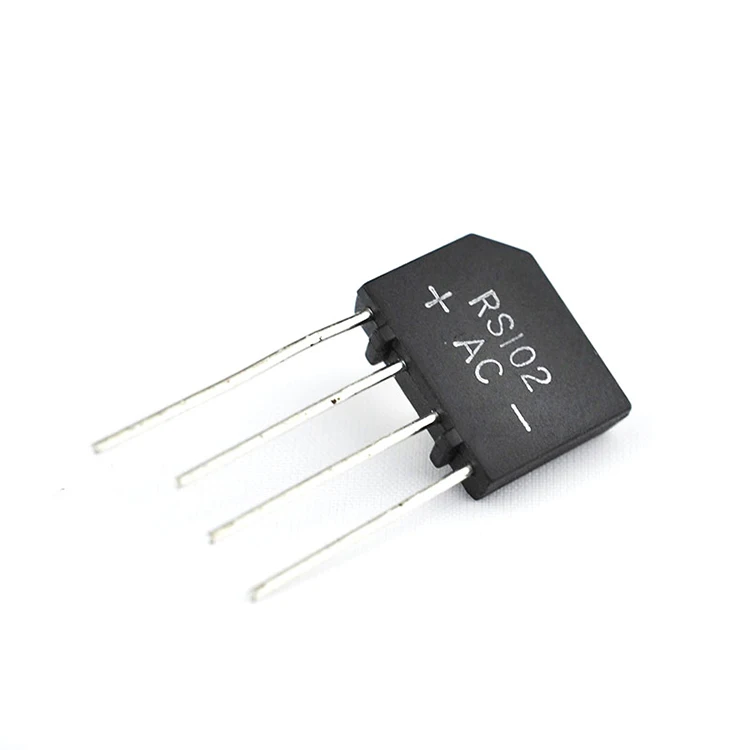

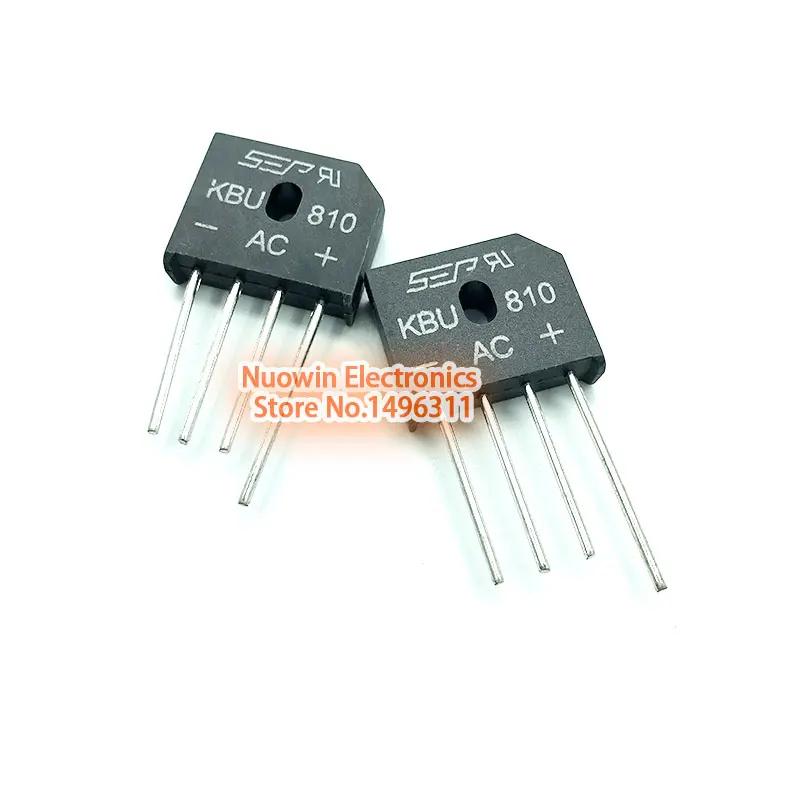

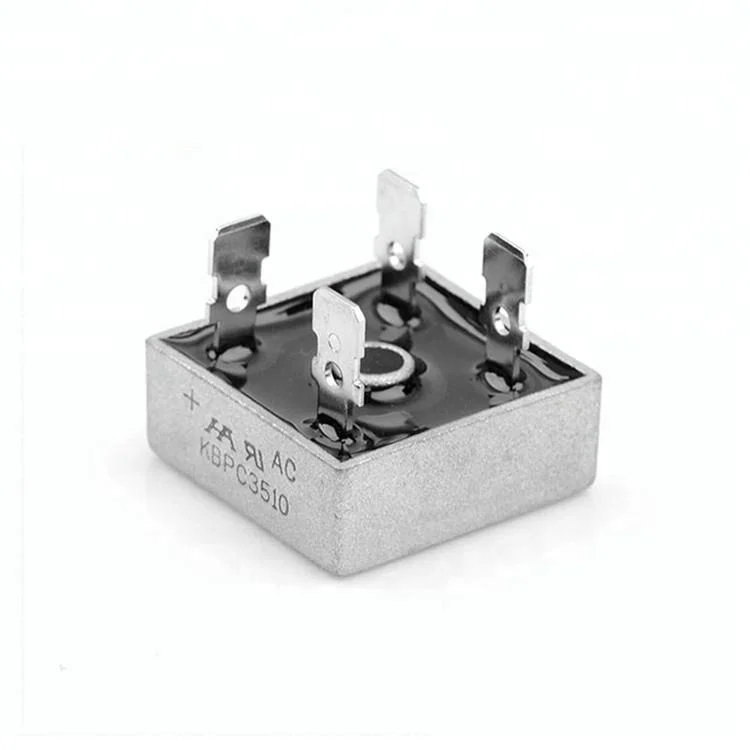

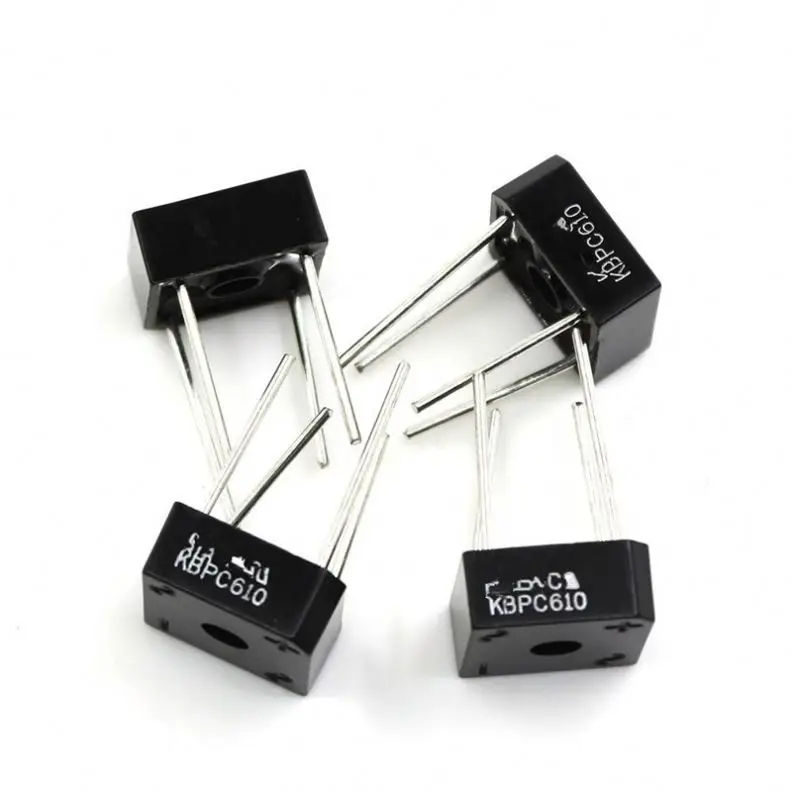

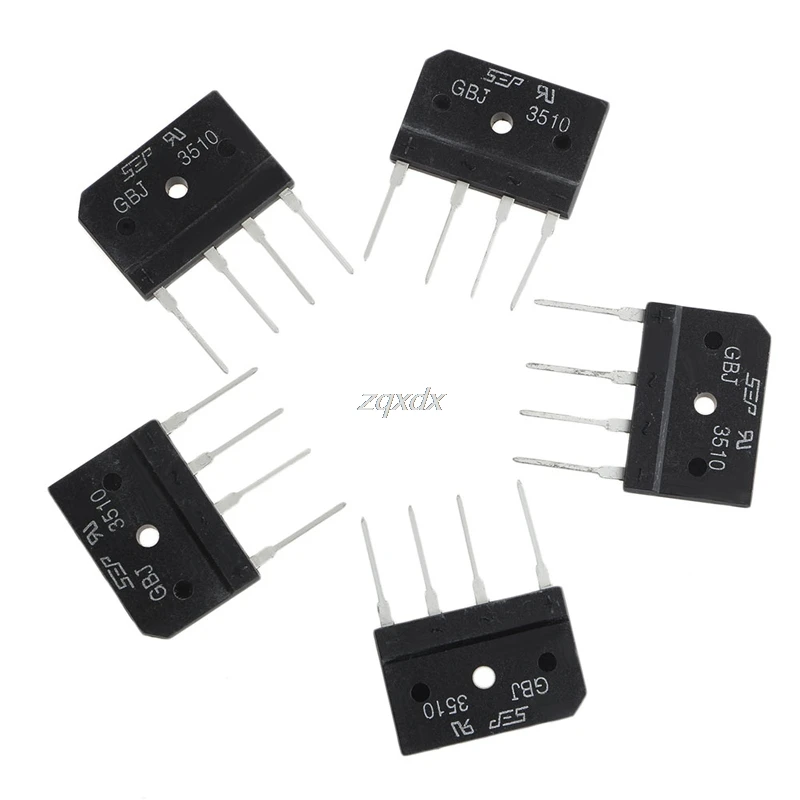

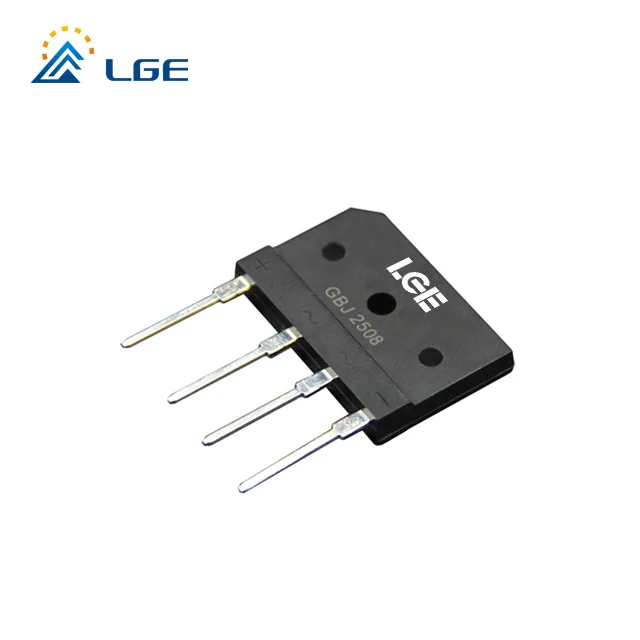

Существует множество видов диодных мостов в разных корпусах

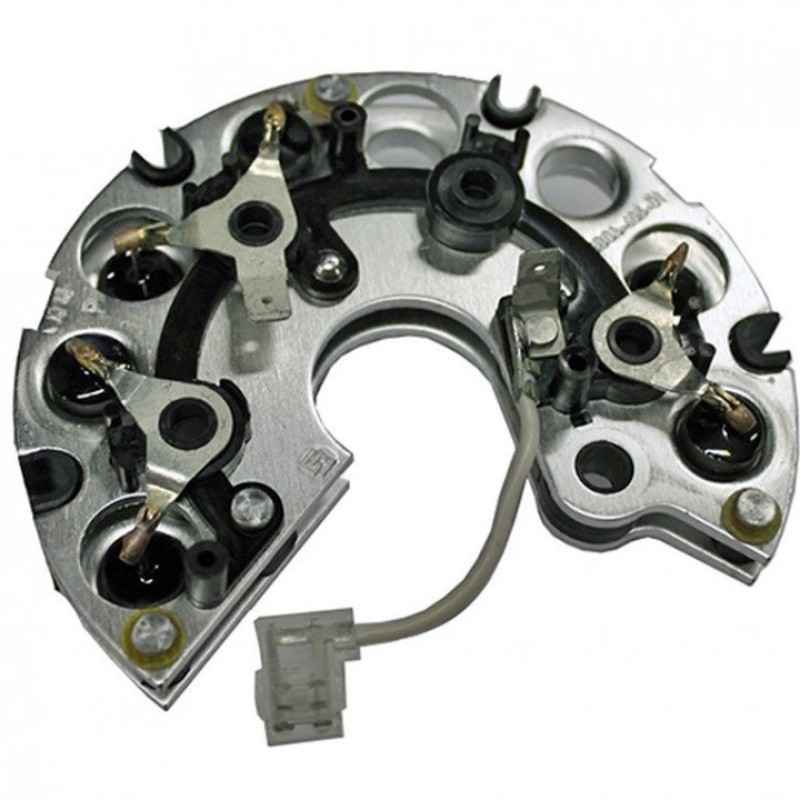

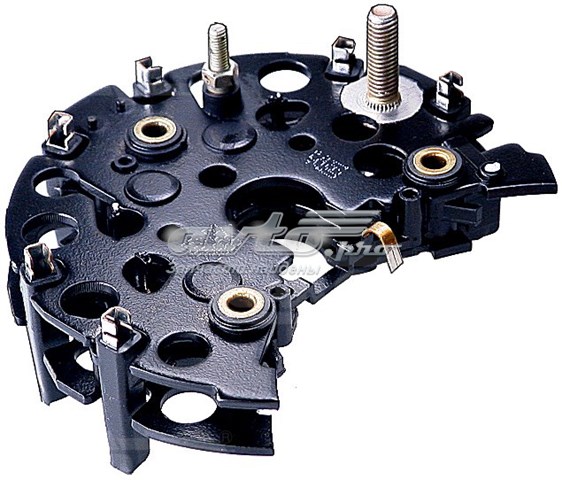

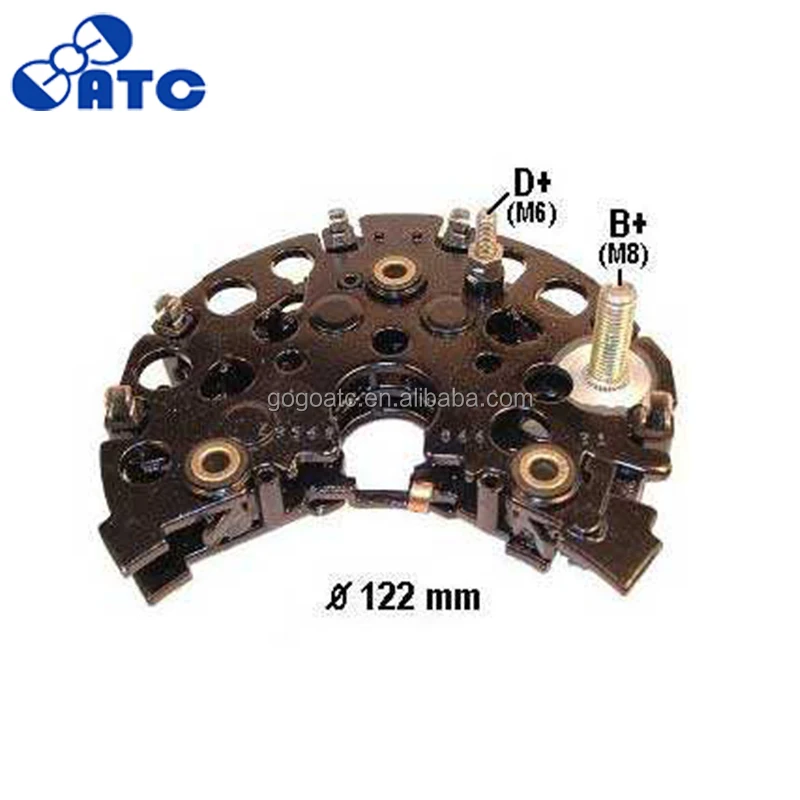

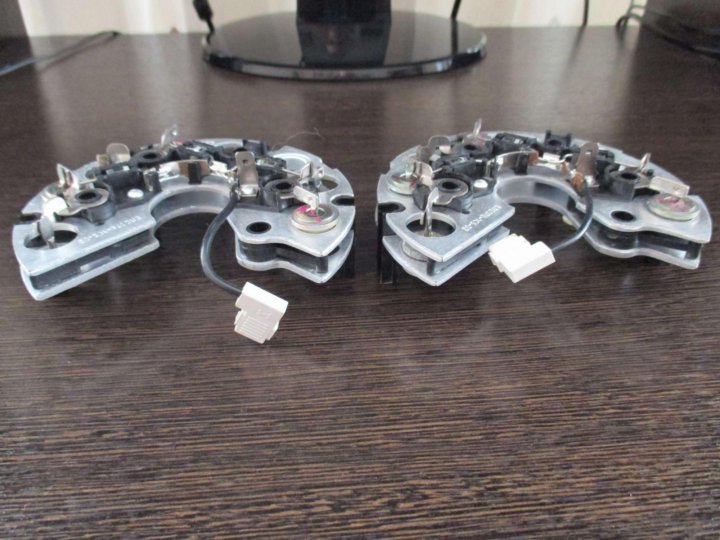

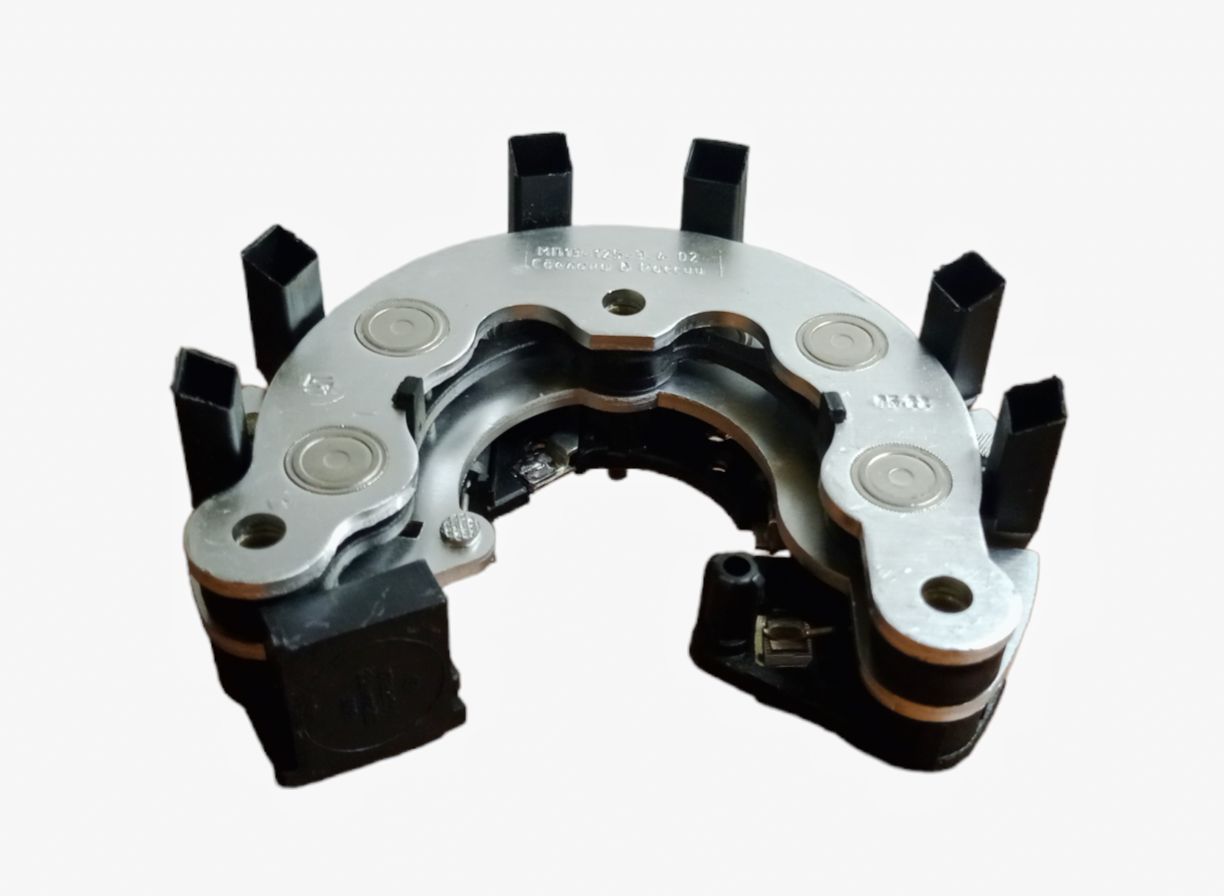

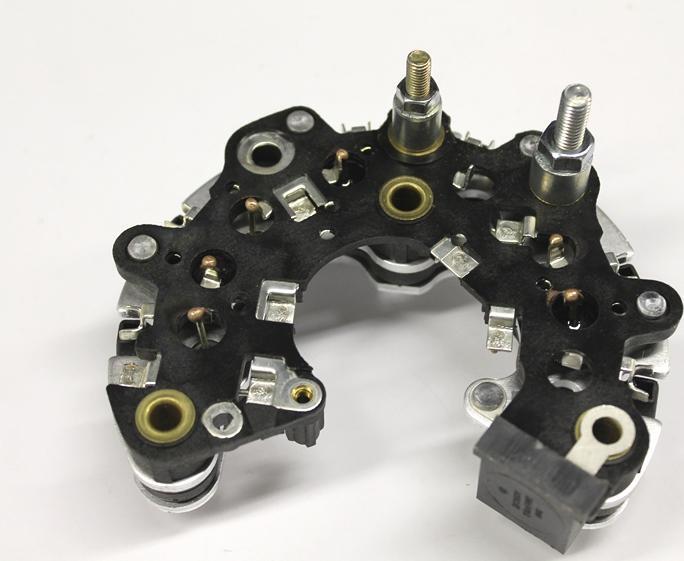

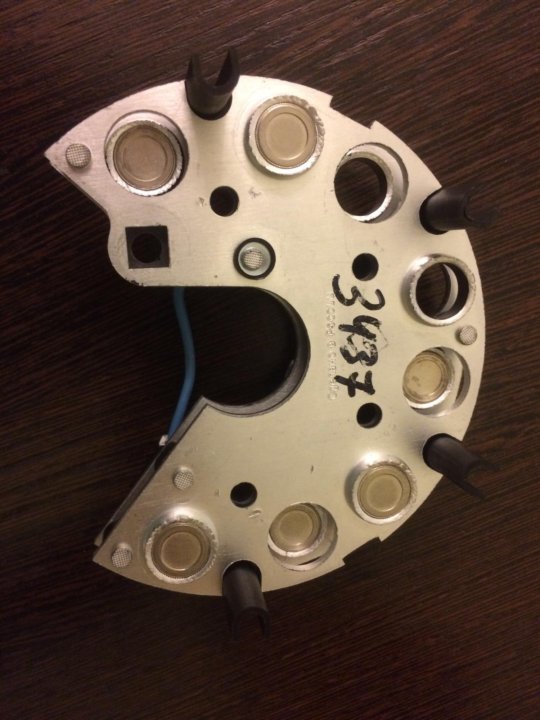

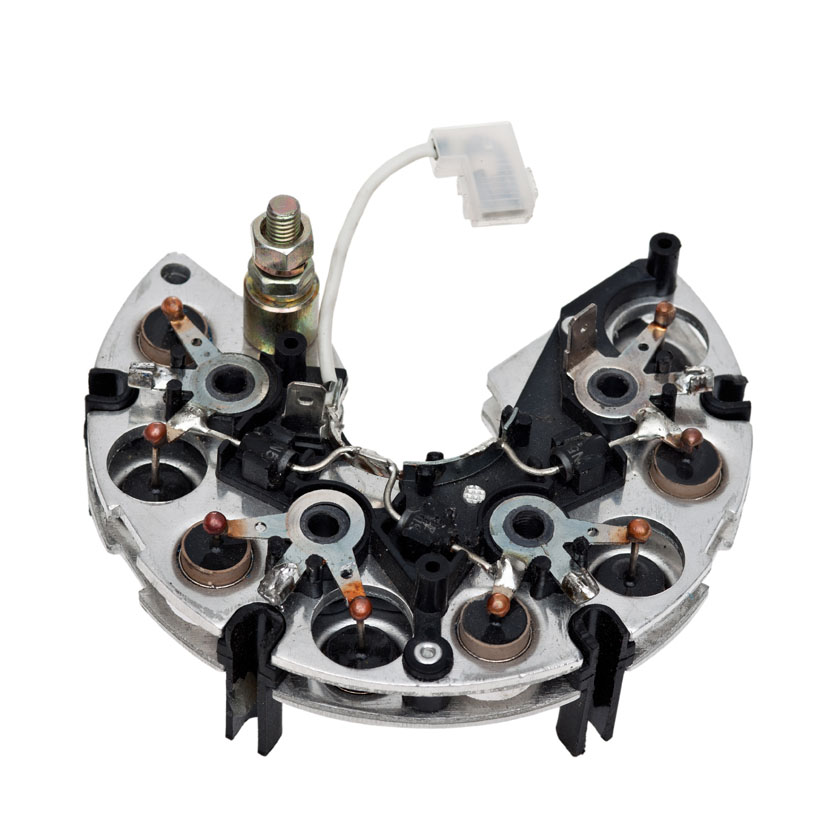

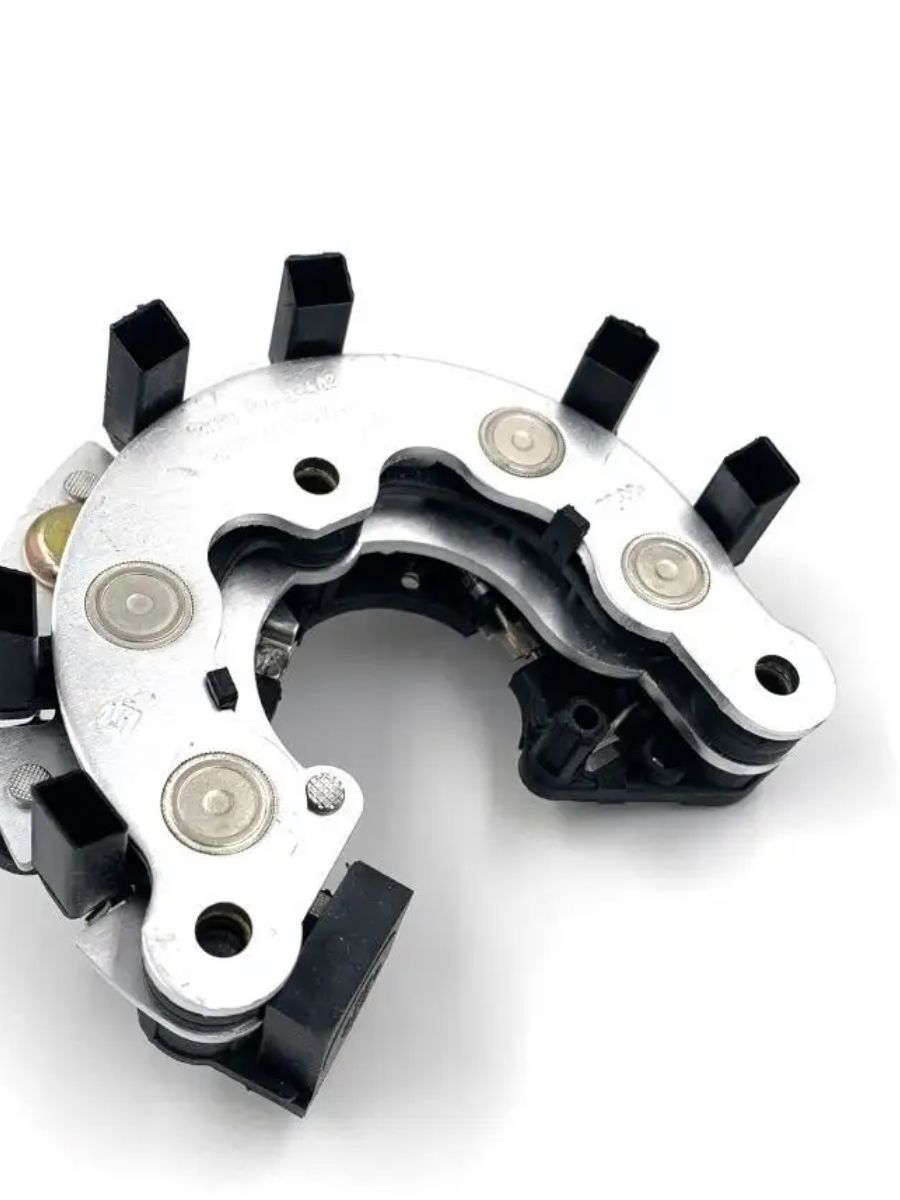

Есть даже автомобильный диодный мост

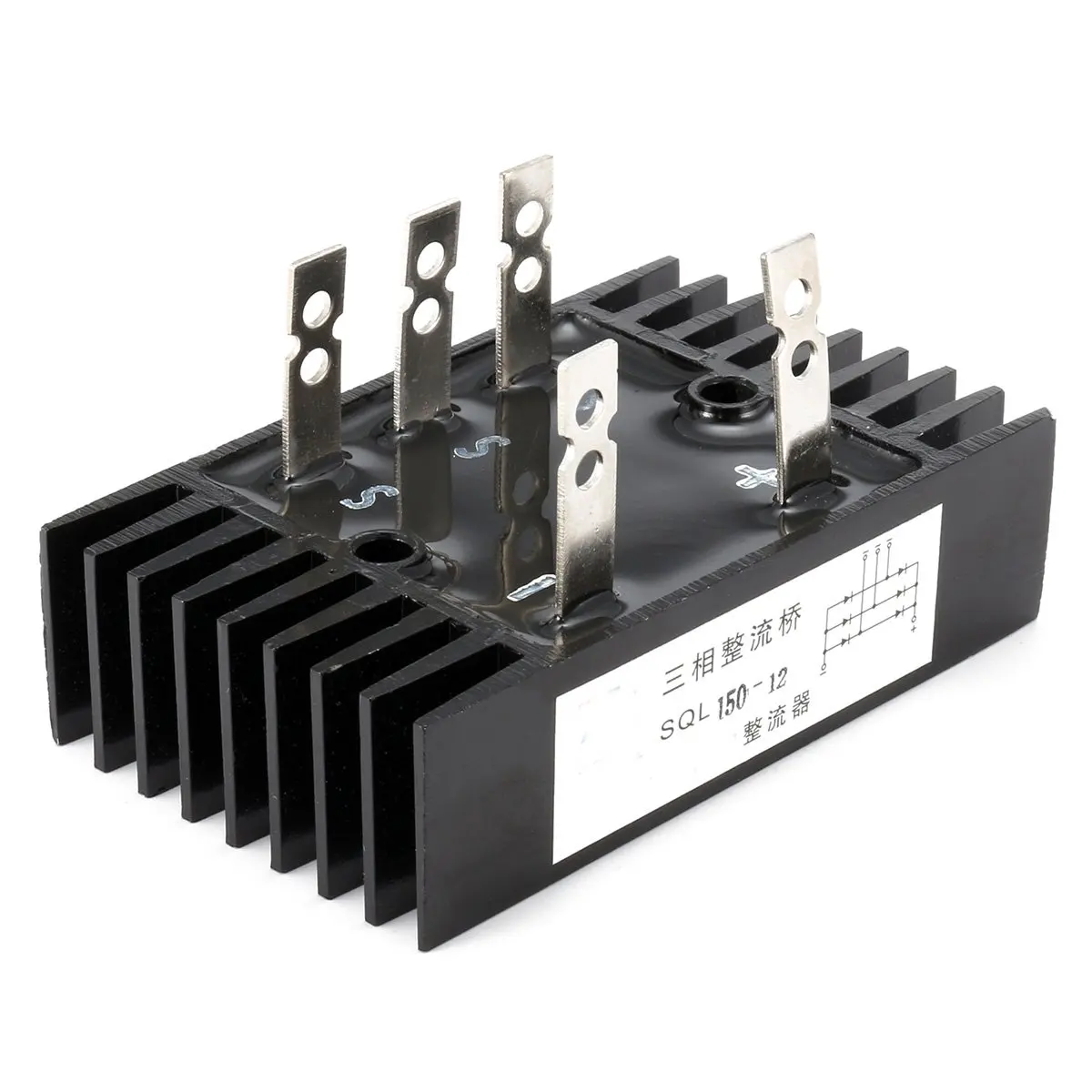

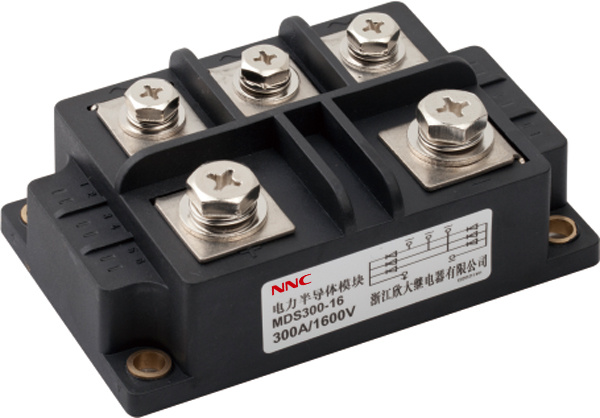

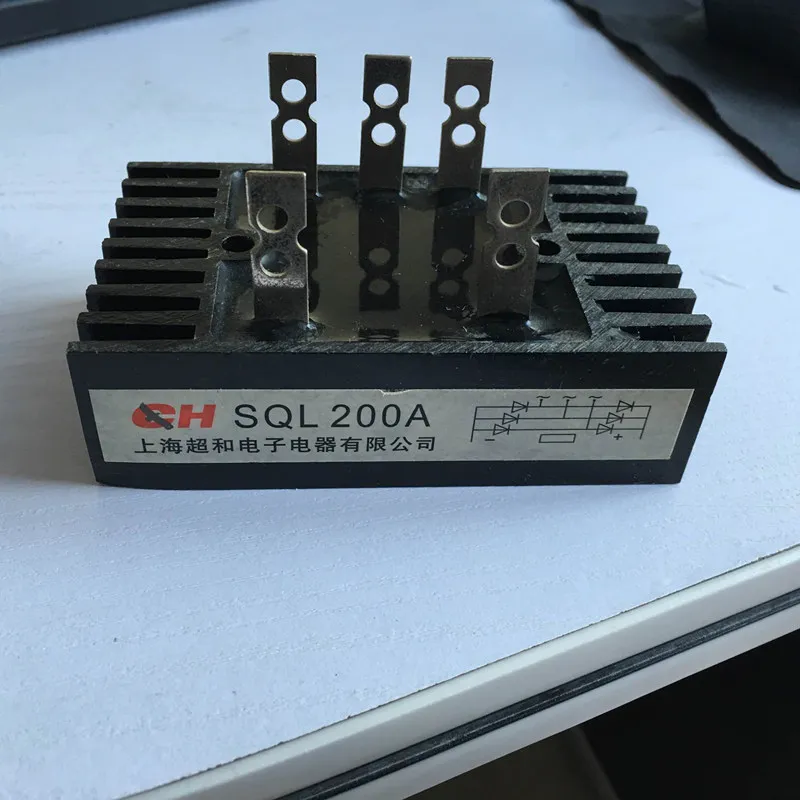

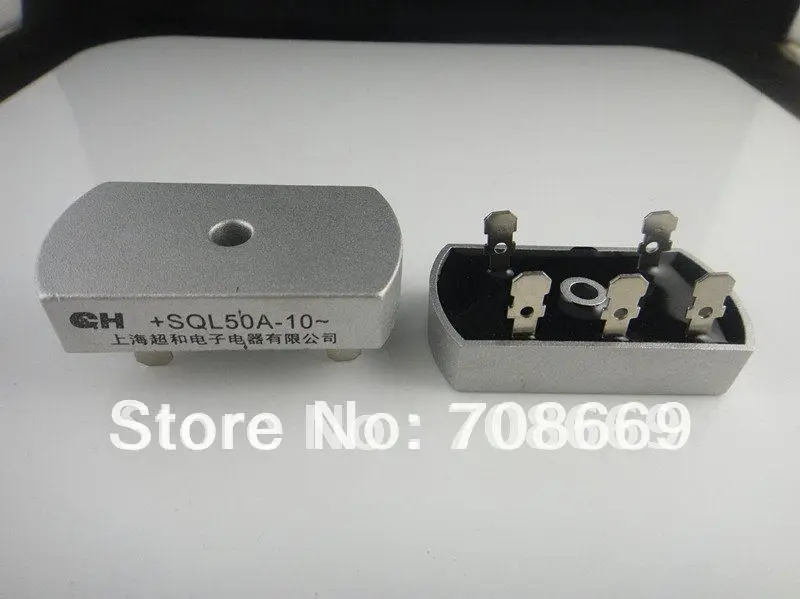

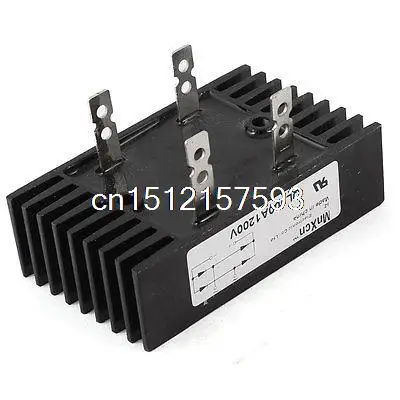

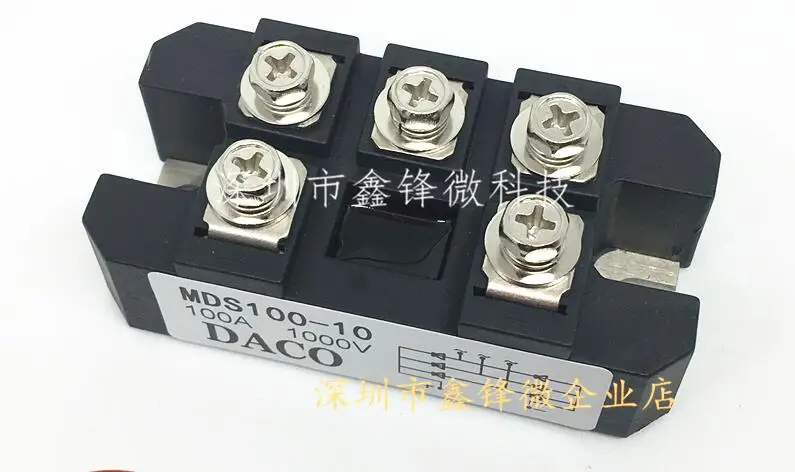

Существует также диодный мост для трехфазного напряжения. Он собирается по так называемой схеме Ларионова и состоит из 6 диодов:
В основном трехфазные диодные мосты используются в силовой электронике.
Как вы могли заметить, такой трехфазный выпрямитель имеет пять выводов. Три вывода на фазы и с двух других выводов мы будем снимать постоянное пульсирующее напряжение.
Как проверить диодный мост
1) Первый способ самый простой. Диодный мост проверяется целостностью всех его диодов. Для этого прозваниваем каждый диод мультиметром и смотрим целостность каждого диода.
Как это сделать, читаем эту статью.
2) Второй способ 100%-ый. Но для этого потребуется осциллограф, ЛАТР или понижающий трансформатор. Давайте проверим импортный диодный мост. Для этого цепляем два его контакта к переменному напряжению со значками “
”, а с двух других контактов, с “+” и “-” снимаем показания с помощью осциллографа.
Значит, импортный диодный мост исправен.
Диодный мост (выпрямитель) используется для преобразования переменного тока в постоянный.
Диодный мост используется почти во всей радиоаппаратуре, которая “кушает” напряжение из переменной сети, будь то простой телевизор или даже зарядка от сотового телефона.
Источник: www.ruselectronic.com
Диодный мост
Схема диодного моста
Одной из важнейших частей электронных приборов питающихся от сети переменного тока 220 вольт является так называемый диодный мост. Диодный мост – это одно из схемотехнических решений, на основе которого выполняется функция выпрямления переменного тока.
Как известно, для работы большинства приборов требуется не переменный ток, а постоянный. Поэтому возникает необходимость в выпрямлении переменного тока.
Например, в составе блока питания, о котором уже заходила речь на страницах сайта, присутствует однофазный полномостовый выпрямитель – диодный мост. На принципиальной схеме диодный мост изображается следующим образом.
Схема диодного моста
Это так называемый однофазный выпрямительный мост, один из нескольких типов выпрямителей, которые активно применяются в электронике. С его помощью производят двухполупериодное выпрямление переменного тока.
В железе это выглядит следующим образом.
Диодный мост из отдельных диодов S1J37
Схему эту придумал немецкий физик Лео Гретц, поэтому данное схемотехническое решение иногда называют «схема Гретца» или «мост Гретца». В электронике данная схема применяется в настоящее время повсеместно.
С появлением дешёвых полупроводниковых диодов эту схему стали применять всё чаще и чаще. Сейчас ею уже никого не удивишь, но в эпоху радиоламп «мост Гретца» игнорировали, поскольку она требовала применения аж 4 ламповых диодов, которые стоили по тем временам довольно дорого.
Как работает диодный мост?
Пару слов о том, как работает диодный мост. Если на его вход (обозначен значком «
») подать переменный ток, полярность которого меняется с определённой частотой (например, с частотой 50 герц, как в электросети), то на выходе (выводы «+» и «-») мы получим ток строго одной полярности. Правда, этот ток будет иметь пульсации. Частота их будет вдвое больше, чем частота переменного тока, который подаётся на вход.
Таким образом, если на вход диодного моста подать переменный ток электросети (частота 50 герц), то на выходе получим постоянный ток с пульсациями частотой 100 герц.
Эти пульсации нежелательны и могут в значительной степени помешать работе электронной схемы.
Чтобы «убрать» пульсации необходимо применить фильтр. Простейший фильтр – это электролитический конденсатор достаточно большой ёмкости. Если взглянуть на принципиальные схемы блоков питания, как трансформаторных, так и импульсных, то после выпрямителя всегда стоит электролитический конденсатор, который сглаживает пульсации тока.
Обозначение диодного моста на схеме.
На принципиальных схемах диодный мост может изображаться по-разному. Взгляните на рисунки ниже – всё это одна и та же схема, но изображена она по-разному. Думаю, теперь взглянув на незнакомую схему, вы с лёгкостью обнаружите его.
Диодная сборка.
Диодный мост во многих случаях обозначают на принципиальных схемах упрощённо. Например, вот так.
Обычно, такое изображение либо служить для того, чтобы упростить вид принципиальной схемы, либо для того, чтобы показать, что в данном случае применена диодная выпрямительная сборка.
Сборка диодного моста (или просто диодная сборка) – это 4 одинаковых по параметрам диода, которые соединены по схеме мостового выпрямителя и запакованы в один общий корпус. У такой сборки 4 вывода. Два служат для подключения переменного напряжения и обозначаются значком «
». Иногда могут иметь обозначение AC (Alternating Current — переменный ток).
Оставшиеся два вывода имеют обозначения « + » и « — ». Это выход выпрямленного, пульсирующего напряжения (тока).
Диодная сборка выпрямительного моста является более технологичной деталью. Она занимает меньше места на печатной плате. Для робота-сборщика на заводе проще и быстрее установить одну монолитную деталь вместо четырёх. Ещё одним из плюсов такой сборки можно считать то, что при работе все диоды внутри неё находятся в одном тепловом режиме.
Также стоит отметить и то, что сборки, порой, стоят дешевле, чем четыре отдельных диода.
Но и в бочке мёда должна быть ложка дёгтя. Минус диодных сборок в том, что если выходит из строя хотя бы один диод, то менять её придётся полностью. Поэтому не лишним будет научиться проверять диодный мост мультиметром.
Думаю понятно, что в случае отдельных диодов нужно просто заменить один неисправный диод, что, соответственно, обойдётся дешевле.
В реальности сборка диодного моста может выглядеть вот так.

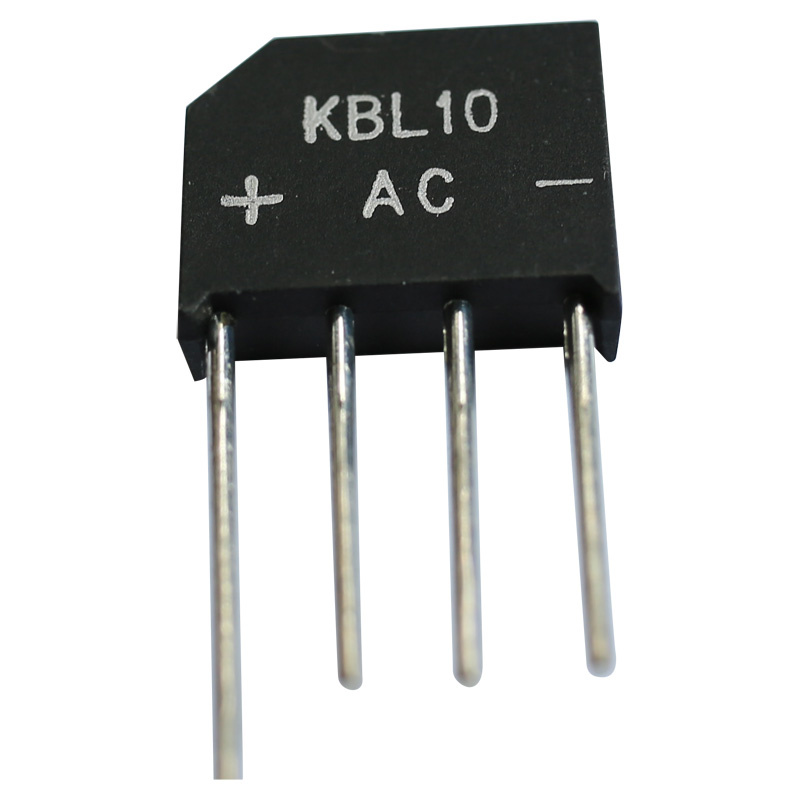

Диодная сборка KBL02 на печатной плате
Диодная сборка RS607 на плате компьютерного блока питания
А вот так выглядит диодная сборка DB107S для поверхностного (SMD) монтажа. Несмотря на свои малые размеры, сборка DB107S выдерживает прямой ток 1 A и обратное напряжение в 1000 V.
Более мощные выпрямительные диодные мосты требуют охлаждения, так как при работе они сильно нагреваются. Поэтому их корпус конструктивно выполнен с возможностью крепления на радиатор. На фото – диодный мост KBPC2504, рассчитанный на прямой ток 25 ампер.
Естественно, любую мостовую сборку можно заменить 4-мя отдельными диодами, которые соответствуют нужным параметрам. Это бывает необходимо, когда нужной сборки нет под рукой.
Иногда это вводит новичков в замешательство. Как же правильно соединить диоды, если предполагается изготовление диодного моста из отдельных диодов? Ответ изображён на следующем рисунке.
Условное изображение диодного моста и диодной сборки
Как видим всё довольно просто. Чтобы понять, как нужно соединить диоды, нужно вписать в стороны ромба изображение диода.
На принципиальных схемах и печатных платах диодный мост могут обозначать по-разному. Если используются отдельные диоды, то рядом с ними просто указывается сокращённое обозначение – VD, а рядом ставиться его порядковый номер в схеме. Например, вот так: VD1 – VD4. Иногда применяется обозначение VDS. Данное обозначение указывается обычно рядом с условным обозначением выпрямительного моста.
Буква S в данном случае подразумевает, что это сборка. Также можно встретить обозначение BD.
Где применяется схема диодного моста?
Мостовая схема активно применяется практически в любой электронике, которая питается от однофазной электросети переменного тока (220 V): музыкальных центрах, DVD-проигрывателях, кинескопных и ЖК-телевизорах. . Да где его только нет! Кроме этого, он нашёл применение не только в трансформаторных блоках питания, но и в импульсных. Примером импульсного блока питания, в котором применяется данная схема, может служить рядовой компьютерный блок питания. На его плате легко обнаружить либо выпрямительный мост из отдельных мощных диодов, либо одну диодную сборку.
Вы легко найдёте диодный мост на печатных платах электро-пускорегулирующих аппаратов (ЭПРА) или по-простому «балластах», а также в компактных люминесцентных лампах (КЛЛ).
В сварочных аппаратах можно обнаружить очень мощные диодные мосты, которые крепятся к теплоотводу.
Это лишь несколько примеров того, где может применяться данное схемотехническое решение.
Источник: go-radio.ru
Что такое диодный мост
Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.
Содержание статьи
Диодные мосты – важная часть электронных приборов, питающихся от бытовой электросети напряжением 220 В и частотой 50 (60) Гц. Его второе название – двухполупериодный выпрямитель. Диодный мост состоит из полупроводниковых выпрямительных диодов или из диодов Шоттки. Элементы могут отдельно распаиваться на плате. Однако современный вариант – объединение диодов в одном корпусе, который носит название «диодная сборка». Диодные мосты активно используются в электронике, трансформаторных и импульсных блоках питания, люминесцентных лампах. В сварочные аппараты устанавливают мощные полупроводниковые сборки, которые крепятся к теплоотводящему устройству.
Схема диодного моста из 4 диодов
Что такое диодный мост и из каких элементов он состоит
Диодный мост в схемах, применяемых в сетях с однофазным напряжением, состоит из четырех диодов, представляющих собой полупроводниковый элемент с одним p-n переходом.
Ток в таком полупроводнике проходит только в одном направлении при подключении анода к плюсу источника, а катода – к минусу. Если подключение будет обратным, ток закрывается. Диодный мост для трехфазного электрического тока отличается наличием шести диодов, а не четырех. Существенные различия в принципе работы между мостовыми схемами для однофазных и трехфазных сетей отсутствуют.
Диод Шоттки – еще один вид полупроводниковых элементов, используемых в диодных мостах. Его основным отличием является переход металл-полупроводник, называемый «барьером Шоттки». Как и переход p-n, он обеспечивает проводимость в одну сторону. Для изготовления устройств Шоттки применяют арсенид галлия, кремний и металлы: золото, платину, вольфрам, палладий. При приложении небольших напряжений – до 60 В – диод Шоттки отличается малым падением напряжения на переходе (не более 0,4 В) и быстродействием. При бытовом напряжении 220 В он ведет себя как обычный кремниевый выпрямительный полупроводник. Сборки из таких полупроводниковых устройств часто устанавливаются в импульсных блоках питания.
Как работает диодный мост: для чайников, просто и коротко
На вход диодного моста подается переменный ток, полярность которого в бытовой электросети меняется с частотой 50 Гц. Диодная сборка «срезает» часть синусоиды, которая для прибора «является» обратной, и меняет ее знак на противоположный. В результате на выходе к нагрузке подается пульсирующий ток одной полярности.
Обозначение диодного моста на схеме
Частота этих пульсаций в 2 раза превышает частоту колебаний переменного тока и равна в данном случае 100 Гц.
Работа диодного моста
На рисунке а) изображена обычная синусоида напряжения переменного тока. На рисунке б) – срезанные положительные полуволны, полученные при использовании выпрямительного диода, который пропускает через себя положительную полуволну и запирается при прохождении отрицательной полуволны. Как видно из схемы, одного диода для эффективной работы недостаточно, поскольку «срезанная» отрицательная часть полуволн теряется и мощность переменного тока снижается в 2 раза.
Диодный мост нужен для того, чтобы не просто срезать отрицательную полуволну, а поменять ее знак на противоположный. Благодаря такому схемотехническому решению, переменный ток полностью сохраняет мощность. На рисунке в) – пульсирующее напряжение после прохождения тока через диодную сборку.
Пульсирующий ток строго назвать постоянным нельзя. Пульсации мешают работе электроники, поэтому для их сглаживания после прохождения диодного моста в схему нужно включить фильтры. Простейший тип фильтра – электролитические конденсаторы значительной емкости.
На печатных платах и принципиальных схемах диодный мост, в зависимости от того, как он устроен (отдельные элементы или сборка), может обозначаться по-разному. Если он состоит из отдельно впаянных диодов, то их обозначают буквами VD, рядом с которыми указывают порядковый номер – 1-4. Буквами VDS обозначают сборки, иначе –VD.
Чем можно заменить диодный мост-сборку
Вместо диодного моста, собранного в одном корпусе, можно впаять в схему 4 кремниевых выпрямительных диода или 4 полупроводника Шоттки.
Однако вариант диодной сборки более эффективен, благодаря:
- меньшей площади, занимаемой сборкой на схеме;
- упрощению работы сборщика схемы;
- единому тепловому режиму для всех четырех полупроводниковых устройств.
Различные варианты сборки диодного моста
У такого схемотехнического решения есть и минус – в случае выхода из строя хотя бы одного полупроводника придется заменять всю сборку.
Для чего нужен диодный мост в генераторе автотехники

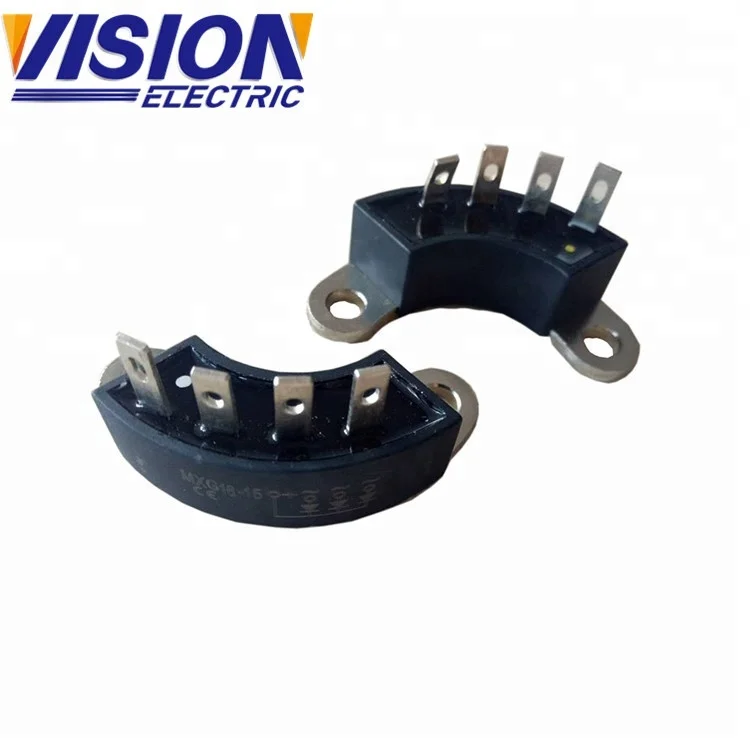

Диодный мост в генераторе
Это схемотехническое решение используется в электрических схемах автомобилей и мотоциклов. Диодный мост, устанавливаемый на генераторе переменного тока, нужен для преобразования вырабатываемого им переменного напряжения в постоянное. Постоянный ток служит для подзарядки АКБ и питания всех электропотребителей, имеющихся в современном транспорте. Требуемая мощность полупроводников в мостовой схеме определяется номинальным током, вырабатываемым генератором.
В зависимости от этого показателя, полупроводниковые приборы разделяют на следующие группы по мощности:
- маломощные – до 300 мА;
- средней мощности – от 300 мА до 10 А;
- высокомощные – выше 10 А.
Для автотехники обычно применяют мосты из кремниевых диодов, способных отвечать эксплуатационным требованиям в широком температурном диапазоне – от -60°C до +150°C.
Чем заменить диодный мост в генераторе
В большинстве моделей авто- и мототехники мостовые сборки впаивают в алюминиевый радиатор, поэтому в случае выхода из строя их придется выпаивать и выпрессовывать из радиаторной пластины и заменять на новый. Поскольку это довольно сложная процедура, лучше избегать возникновения факторов, из-за которых сгорает диодный мост. Наиболее часто встречающиеся причины этой проблемы:
- на плату попала жидкость;
- грязь вместе с маслом проникла к полупроводникам и вызвала короткое замыкание;
- изменение положения полюсов контактов на АКБ.
Видео: принцип работы диодного моста
Источник: www.radioelementy.ru
Устройство и работа выпрямительного диода. Диодный мост.
18 Июн 2013г | Раздел: Радио для дома
Здравствуйте уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с полупроводниковыми диодами. В предыдущей части статьи мы с Вами разобрались с принципом работы диода, рассмотрели его вольт-амперную характеристику и выяснили, что такое пробой p-n перехода.
В этой части мы рассмотрим устройство и работу выпрямительных диодов.
Выпрямительный диод – это полупроводниковый диод, предназначенный для преобразования переменного тока в постоянный. Однако, это далеко не полная область применения выпрямительных диодов: они широко используются в цепях управления и коммутации, в схемах умножения напряжения, во всех сильноточных цепях, где не предъявляется жестких требований к временным и частотным параметрам электрического сигнала.
Общие характеристики выпрямительных диодов.
В зависимости от значения максимально допустимого прямого тока выпрямительные диоды разделяются на диоды малой, средней и большой мощности:
малой мощности рассчитаны для выпрямления прямого тока до 300mA;
средней мощности – от 300mA до 10А;
большой мощности — более 10А.
По типу применяемого материала они делятся на германиевые и кремниевые, но, на сегодняшний день наибольшее применение получили кремниевые выпрямительные диоды ввиду своих физических свойств.
Кремниевые диоды, по сравнению с германиевыми, имеют во много раз меньшие обратные токи при одинаковом напряжении, что позволяет получать диоды с очень высокой величиной допустимого обратного напряжения, которое может достигать 1000 – 1500В, тогда как у германиевых диодов оно находится в пределах 100 – 400В.
Работоспособность кремниевых диодов сохраняется при температурах от -60 до +(125 — 150)º С, а германиевых – лишь от -60 до +(70 – 85)º С.
Это связано с тем, что при температурах выше 85º С образование электронно-дырочных пар становится столь значительным, что происходит резкое увеличение обратного тока и эффективность работы выпрямителя падает.
Технология изготовления и конструкция выпрямительных диодов.
Конструкция выпрямительных диодов представляет собой одну пластину кристалла полупроводника, в объеме которой созданы две области разной проводимости, поэтому такие диоды называют плоскостными.
Технология изготовления таких диодов заключается в следующем:
на поверхность кристалла полупроводника с электропроводностью n-типа расплавляют алюминий, индий или бор, а на поверхность кристалла с электропроводностью p-типа расплавляют фосфор.
Под действием высокой температуры эти вещества крепко сплавляются с кристаллом полупроводника. При этом атомы этих веществ проникают (диффундируют) в толщу кристалла, образуя в нем область с преобладанием электронной или дырочной электропроводностью.
Таким образом получается полупроводниковый прибор с двумя областями различного типа электропроводности — а между ними p-n переход. Большинство распространенных плоскостных кремниевых и германиевых диодов изготавливают именно таким способом.
Для защиты от внешних воздействий и обеспечения надежного теплоотвода кристалл с p-n переходом монтируют в корпусе.
Диоды малой мощности изготавливают в пластмассовом корпусе с гибкими внешними выводами, диоды средней мощности – в металлостеклянном корпусе с жесткими внешними выводами, а диоды большой мощности – в металлостеклянном или металлокерамическом корпусе, т.е. со стеклянным или керамическим изолятором. Пример выпрямительных диодов германиевого (малой мощности) и кремниевого (средней мощности) показан на рисунке ниже.
Кристаллы кремния или германия (3) с p-n переходом (4) припаиваются к кристаллодержателю (2), являющемуся одновременно основанием корпуса. К кристаллодержателю приваривается корпус (7) со стеклянным изолятором (6), через который проходит вывод одного из электродов (5).
Маломощные диоды, обладающие относительно малыми габаритами и весом, имеют гибкие выводы (1) с помощью которых они монтируются в схемах.
У диодов средней мощности и мощных, рассчитанных на значительные токи, выводы (1) значительно мощнее. Нижняя часть таких диодов представляет собой массивное теплоотводящее основание с винтом и плоской внешней поверхностью, предназначенное для обеспечения надежного теплового контакта с внешним теплоотводом (радиатором).
Электрические параметры выпрямительных диодов.
У каждого типа диодов есть свои рабочие и предельно допустимые параметры, согласно которым их выбирают для работы в той или иной схеме:
Iобр – постоянный обратный ток, мкА;
Uпр – постоянное прямое напряжение, В;
Iпр max – максимально допустимый прямой ток, А;
Uобр max – максимально допустимое обратное напряжение, В;
Р max – максимально допустимая мощность, рассеиваемая на диоде;
Рабочая частота, кГц;
Рабочая температура, С.
Здесь приведены далеко не все параметры диодов, но, как правило, если надо найти замену, то этих параметров хватает.
Схема простого выпрямителя переменного тока на одном диоде.
Разберем схему работы простейшего выпрямителя, которая изображена на рисунке:
На вход выпрямителя подадим сетевое переменное напряжение, в котором положительные полупериоды выделены красным цветом, а отрицательные – синим. К выходу выпрямителя подключим нагрузку (Rн), а функцию выпрямляющего элемента будет выполнять диод (VD).
При положительных полупериодах напряжения, поступающих на анод диода диод открывается. В эти моменты времени через диод, а значит, и через нагрузку (Rн), питающуюся от выпрямителя, течет прямой ток диода Iпр (на правом графике волна полупериода показана красным цветом).
При отрицательных полупериодах напряжения, поступающих на анод диода диод закрывается, и во всей цепи будет протекать незначительный обратный ток диода (Iобр).
Здесь, диод как бы отсекает отрицательную полуволну переменного тока (на правом графике такая полуволна показана синей пунктирной линией).
В итоге получается, что через нагрузку (Rн), подключенную к сети через диод (VD), течет уже не переменный, поскольку этот ток протекает только в положительные полупериоды, а пульсирующий ток – ток одного направления. Это и есть выпрямление переменного тока.
Но таким напряжением можно питать лишь маломощную нагрузку, питающуюся от сети переменного тока и не предъявляющую к питанию особых требований, например, лампу накаливания.
Напряжение через лампу будет проходить только во время положительных полуволн (импульсов), поэтому лампа будет слабо мерцать с частотой 50 Гц. Однако, за счет тепловой инертности нить не будет успевать остывать в промежутках между импульсами, и поэтому мерцание будет слабо заметным.
Если же запитать таким напряжением приемник или усилитель мощности, то в громкоговорителе или колонках мы будем слышать гул низкого тона с частотой 50 Гц, называемый фоном переменного тока.
Это будет происходить потому, что пульсирующий ток, проходя через нагрузку, создает в ней пульсирующее напряжение, которое и является источником фона.
Этот недостаток можно частично устранить, если параллельно нагрузке подключить фильтрующий электролитический конденсатор (Cф) большой емкости.
Заряжаясь импульсами тока во время положительных полупериодов, конденсатор (Cф) во время отрицательных полупериодов разряжается через нагрузку (Rн). Если конденсатор будет достаточно большой емкости, то за время между импульсами тока он не будет успевать полностью разряжаться, а значит, на нагрузке (Rн) будет непрерывно поддерживаться ток как во время положительных, так и во время отрицательных полупериодов. Ток, поддерживаемый за счет зарядки конденсатора, показан на правом графике сплошной волнистой красной линией.
Но и таким, несколько сглаженным током тоже нельзя питать приемник или усилитель потому, что они будут «фонить», так как уровень пульсаций (Uпульс) пока еще очень ощутим.
В выпрямителе, с работой которого мы познакомились, полезно используется энергия только половины волн переменного тока, поэтому на нем теряется больше половины входного напряжения и потому такое выпрямление переменного тока называют однополупериодным, а выпрямители – однополупериодными выпрямителями. Эти недостатки устранены в выпрямителях с использованием диодного моста.
Диодный мост.
Диодный мост – это небольшая схема, составленная из 4-х диодов и предназначенная для преобразования переменного тока в постоянный. В отличие от однополупериодного выпрямителя, состоящего из одного диода и пропускающего ток только во время положительного полупериода, мостовая схема позволяет пропускать ток в течение каждого полупериода. Диодные мосты изготавливают в виде небольших сборок заключенных в пластмассовый корпус.
Из корпуса сборки выходят четыре вывода напротив которых расположены знаки «+», «—» или «
», указывающие, где у моста вход, а где выход.
Но не обязательно диодные мосты можно встретить в виде такой сборки, их также собирают включением четырех диодов прямо на печатной плате, что очень удобно.
Например. Вышел из строя один из диодов моста, если будет стоять сборка, то ее смело выкидываем, а если мост будет собран из четырех диодов прямо на плате — меняем неисправный диод и все готово.
На принципиальных схемах диодный мост обозначают включением четырех диодов в мостовую схему, как показано в левой части нижнего рисунка: здесь, диоды являются как бы плечами выпрямительного моста.
Такое графическое обозначение моста можно встретить еще в старых журналах по радиотехнике. Однако, на сегодняшний день, в основном, диодный мост обозначают в виде ромба, внутри которого расположен значок диода, указывающий только на полярность выходного напряжения.
Теперь рассмотрим работу диодного моста на примере низковольтного выпрямителя. В таком выпрямителе, с использованием четырех диодов, во время каждой полуволны работают поочередно два диода противоположных плеч моста, включенных между собой последовательно, но встречно по отношению ко второй паре диодов.
Со вторичной обмотки трансформатора переменное напряжение поступает на вход диодного моста. Когда на верхнем (по схеме) выводе вторичной обмотки возникает положительный полупериод напряжения, ток идет через диод VD3, нагрузку Rн, диод VD2 и к нижнему выводу вторичной обмотки (см. график а). Диоды VD1 и VD4 в этот момент закрыты и через них ток не идет.
В течение другого полупериода переменного напряжения, когда плюс на нижнем (по схеме) выводе вторичной обмотки, ток идет через диод VD4, нагрузку Rн, диод VD1 и к верхнему выводу вторичной обмотки (см. график б). В этот момент диоды VD2 и VD3 закрыты и ток через себя не пропускают.
В результате мы видим, что меняются знаки напряжения на вторичной обмотке трансформатора, а через нагрузку выпрямителя идет ток одного направления (см. график в). В таком выпрямителе полезно используются оба полупериода переменного тока, поэтому подобные выпрямители называют двухполупериодными.
И в заключении отметим, что работа двухполупериодного выпрямителя по сравнению с однопериодным получается намного эффективней:
1. Удвоилась частота пульсаций выпрямленного тока;
2. Уменьшились провалы между импульсами, что облегчило задачу сглаживания пульсаций на выходе выпрямителя;
3. Среднее значение напряжения постоянного тока примерно равно переменному напряжению, действующему во вторичной обмотке трансформатора.
А если такой выпрямитель дополнить фильтрующим электролитическим конденсатором, то им уже смело можно запитывать радиолюбительскую конструкцию.
Ну вот, мы с Вами практически и закончили изучать диоды. Конечно, в этих статьях дано далеко не все, а только основные понятия, но этих знаний Вам уже будет достаточно, чтобы собрать свою радиолюбительскую конструкцию для дома, в которой используются полупроводниковые диоды.
А в качестве дополнительной информации посмотрите видеоролик, в котором рассказывается, как проверить диодный мост мультиметром.
1. Борисов В.Г — Юный радиолюбитель. 1985г.
2. Горюнов Н.Н., Носов Ю.Р — Полупроводниковые диоды. Параметры, методы измерений. 1968г.
3. Пасынков В.В., Чиркин Л.К — Полупроводниковые приборы: Учеб. для вузов по спец. «Полупроводники и диэлектрики» и «Полупроводниковые и микроэлектронные приборы» — 4-е изд. перераб. и доп. 1987г.
Источник: sesaga.ru
Діоди, діодні мости і складання по доступним цінам з доставкою по Україні
за порядкомза зростанням ціниза зниженням ціниза новизною
ГалереяСписок
-
Діодний міст DB107 1A 1000V, DIP4 0229
2,70 грн
В наявності 254 од.

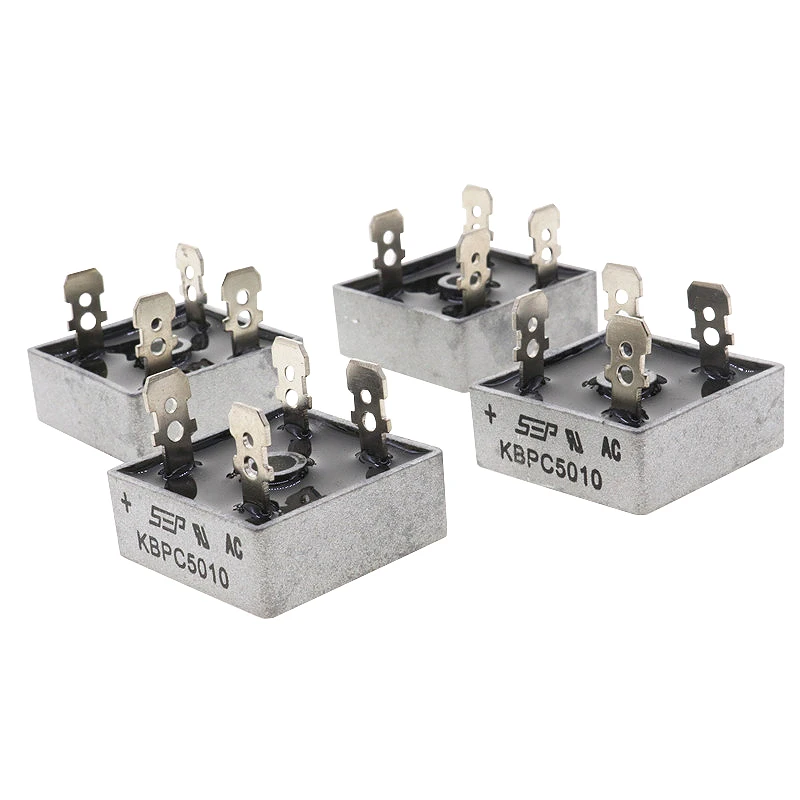

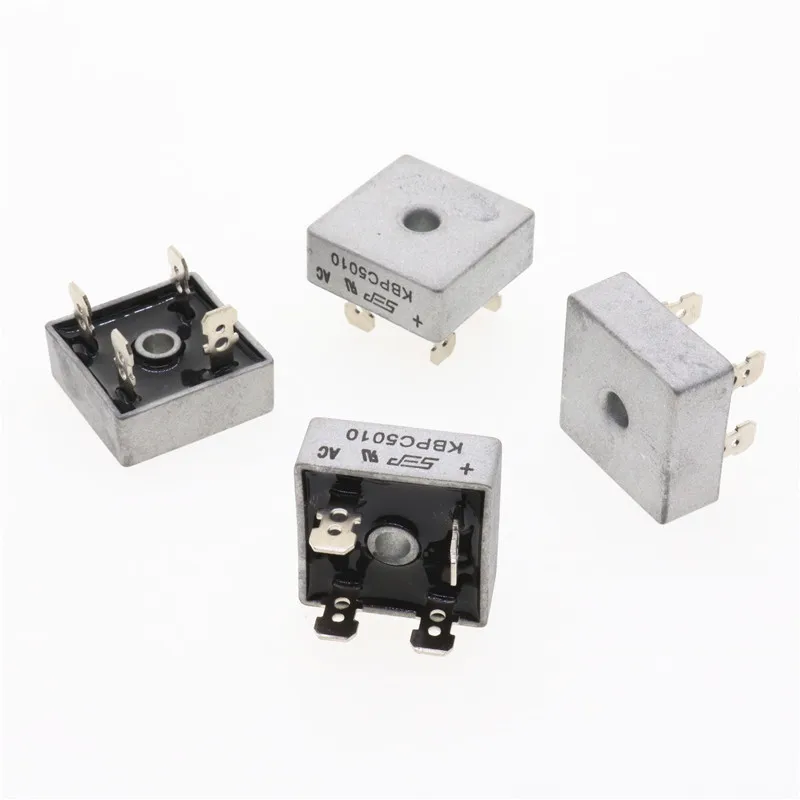

Оптом і в роздріб Діодний міст KBPC5010 (MB5010), 50A 1000V 0231
34 грн
В наявності 110 од. Оптом і в роздріб
Діодний міст KBL608 6A 800V 02648
8,90 грн
В наявності 105 од. Оптом і в роздріб
Діодний міст DB107S 1A 1000V DB-1S 03465
2,70 грн
В наявності 166 од.
Оптом і в роздрібДіодний міст KBU810 (KBU8M), 8A 1000V 0535
20,60 грн
В наявності 81 од. Оптом і в роздріб
Діодний міст KBPC3510 (MB3510), 35А 1000V 08663
28,90 грн
В наявності 94 од. Оптом і в роздріб
Діодний міст DB207 2A 1000V, DIP4 10020
4,20 грн
В наявності 1014 од.
Оптом і в роздрібДіодний міст MB6S, 0.5 A 600V, SOP4 10551
1,40 грн
В наявності 261 од. Оптом і в роздріб
Діодний міст GBU2510, 25А 1000V 10529
37,60 грн
В наявності 58 од. Оптом і в роздріб
Діодний міст GBU606, 6A 600V 10526
15,10 грн
В наявності 30 од.
Оптом і в роздрібДіодний міст GBU806, 8А 600V 10527
28 грн
В наявності 235 од. Оптом і в роздріб
Діодний міст GBU1510, 10А 1000V 10528
19 грн
В наявності 88 од. Оптом і в роздріб
Діодний міст MB10F, 1A 1000V, SOP4 10547
1,30 грн
В наявності 461 од.
Діодний міст MB6M, 0.5 A 600V, DIP4 10548
1,30 грн
В наявності 551 од. Оптом і в роздріб
Діодний міст MB10S, 0.5 A 1000V, SOP4 10552
1,30 грн
В наявності 248 од. Оптом і в роздріб
Оптом і в роздріб
OGDhHM-Y8Pb0UYc5X1hlBMobLiBsybnlbmnJ6JsSXww» data-advtracking-product-id=»68756797″ data-tg-chain=»{"view_type": "preview"}»>Діодний міст KBU1010 10A 1000V 0230
17 грн
В наявності 36 од. Оптом і в роздріб
eyJwcm9kdWN0SWQiOjc5MTgyMzE1LCJjYXRlZ29yeUlkIjo0MDAxMDEsImNvbXBhbnlJZCI6MjA5NTc4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MzE3MzQuMTIxNjM4LCJwYWdlSWQiOiIzMzE0N2UyMC0yNWRlLTRhYzgtYjhiNS03NjdiOWViYmIxODciLCJwb3ciOiJ2MiJ9.EBxaiaX8AvRPfPYTvDGQSi8BjT2IPWABk0KnQCf0KDo» data-advtracking-product-id=»79182315″ data-tg-chain=»{"view_type": "preview"}»>Діодний міст GBJ2510 25A 1000V 02742
25,30 грн
В наявності 119 од. Оптом і в роздріб
Оптом і в роздріб
b4oLdwDDyLMSSA99TICCpusOzwn9FEFUmaTvb0AAMSs» data-advtracking-product-id=»68754751″ data-tg-chain=»{"view_type": "preview"}»>BAV99 Два послідовних діода V=75B, I=0,215 A 0556
0,60 грн
В наявності 254 од. Тільки оптом
eyJwcm9kdWN0SWQiOjUzNTEwMzI2NSwiY2F0ZWdvcnlJZCI6NDAwMTAxLCJjb21wYW55SWQiOjIwOTU3ODgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0NTMxNzM0LjEyNjMzMzcsInBhZ2VJZCI6IjcwNjVlNDU5LTM1MTEtNDI1ZS05Mzg0LTdmNjgzMjAzOTBmYyIsInBvdyI6InYyIn0.197fKeQuZLWB0cuIiOpYevlJUBJ6YeOPLkbuuaHp6GY» data-advtracking-product-id=»535103265″ data-tg-chain=»{"view_type": "preview"}»>Діодний міст KBPC1010 (BR1010) 10А 1000V DIP-4 10126
18,90 грн
В наявності 35 од. Оптом і в роздріб
Оптом і в роздріб
MoGT1Ae9ZTR-STilNl8rIKY5NoQsqJzsok6lRV_odHU» data-advtracking-product-id=»555988636″ data-tg-chain=»{"view_type": "preview"}»>Діодний міст GBJ3510 35A 1000V 10531
34,40 грн
В наявності 132 од. Оптом і в роздріб
eyJwcm9kdWN0SWQiOjU1NTk4ODYzMCwiY2F0ZWdvcnlJZCI6NDAwMTAxLCJjb21wYW55SWQiOjIwOTU3ODgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0NTMxNzM0LjEzMDc0NywicGFnZUlkIjoiYmJiYjcyMDItYzI2OS00ZjMxLTg2MmItY2QxZmI2NzAwZWJkIiwicG93IjoidjIifQ.eoVs669z-uAfPmXhy01IcnHxltyEwYDNGbS3gk4MWKY» data-advtracking-product-id=»555988630″ data-tg-chain=»{"view_type": "preview"}»>Діодний міст GBU408, 4A 800V 10525
12,40 грн
В наявності 45 од.
Оптом і в роздріб
vGFt7ZZyQpLESxUkqpOgNCXYlH-oTnfH0jzIcWie_m8″ data-advtracking-product-id=»555988627″ data-tg-chain=»{"view_type": "preview"}»>Діодний міст KBPC2510 (MB2510), 25A 1000V 10522
33 грн
В наявності 48 од. Оптом і в роздріб
eyJwcm9kdWN0SWQiOjU1NTk4ODYyOCwiY2F0ZWdvcnlJZCI6NDAwMTAxLCJjb21wYW55SWQiOjIwOTU3ODgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0NTMxNzM0LjEzNjQwNzQsInBhZ2VJZCI6IjRmODY5ODViLTU4ZjgtNGJlZi05YTIyLTIwNjQzZDNjN2MxOSIsInBvdyI6InYyIn0.gSolZtFobRXFz9eMlgwz2D9yX_FwULU7Jzz9D_amdpw» data-advtracking-product-id=»555988628″ data-tg-chain=»{"view_type": "preview"}»>Діодний міст KBU610 (KBU6M, RS607), 6A 1000V 10523
15,10 грн
В наявності 100 од. Оптом і в роздріб
QyrOM8_2gJAvObWS2CN-zvhg-YATqOF6Ig9cXdmYs9o» data-advtracking-product-id=»555988652″ data-tg-chain=»{"view_type": "preview"}»>Діодний міст MB10M, 0.5 A 1000V, DIP4 10549
1,30 грн
В наявності 289 од. Оптом і в роздріб
16243248
| Диодные мосты для генераторов авто.Отечественные производители диодных мостов |
В справочник по диодным мостам включены однофазные и трехфазные импортные диодные мосты для поверхностного монтажа, в DIP корпусе, с выводами для пайку в плату и для внешнего монтажа с штыревыми выводами. Диодные мосты на токи более 5 ампер, как правило, предназначены для монтажа на теплоотвод. Стоимость диодного моста можно узнать, используя форму в левом углу страницы. При загрузке datasheet с характеристиками на выбранный компонент в форму автоматически заносится его наименование. И при клике по кнопке «Узнать цену» посылается запрос в несколько популярных интернет-магазинов. | ||||
| Наименование | Imax, A | Umax, В | Примеч. | Краткое описание диодных мостов | |
| Однофазные диодные мосты. | |||||
| MB1S — MB10S | 0.5 | 50 — 1000 | диодный мост для поверхностного монтажа MB1S, MB2S, MB3S, MB4S …. MB10S | ||
| DB101S — DB107S | 1 | 50 — 1000 | диодные мосты для поверхностного монтажа DB101S — DB107S. Подробные параметры приведены в datasheet. | ||
| DB101 — DB107 | 1 | 50 — 1000 | диодные мосты в DIP корпусе DB101 — DB107. | ||
| DB151S — DB157S | 1.5 | 50 — 1000 | диодные мосты для поверхностного монтажа DB151S — DB157S | ||
| DB151 — DB157 | 1. 5 | 50 — 1000 | |||
| W005M — W10M | 1.5 | 50 — 1000 | |||
| RС201 — RС207 | 2 | 50 — 1000 | |||
| RS201 — RS207, KBP005-KBP10 | 2 | 50 — 1000 | |||
| KBP200 — KBP210 | 2 | 50 — 1000 | |||
| KBPС1005 — KBPC110 | 3 | 50 — 1000 | мосты диодные KBPC1005, KBPC101, KBPC102, KBPC103, KBPC104…KBPC110 на ток до 3А и напряжение до 1000В | ||
| BR305 — BR310 | 3 | 50 — 1000 | |||
| KBL005 — KBL10 | 4 | 50 — 1000 | |||
| RS401 — RS407 | 4 | 50 — 1000 | |||
| RS501 — RS507 | 5 | 50 — 1000 | |||
| KBU6A — KBU6M | 6 | 50 — 1000 | |||
| RS601 — RS607 | 6 | 50 — 1000 | |||

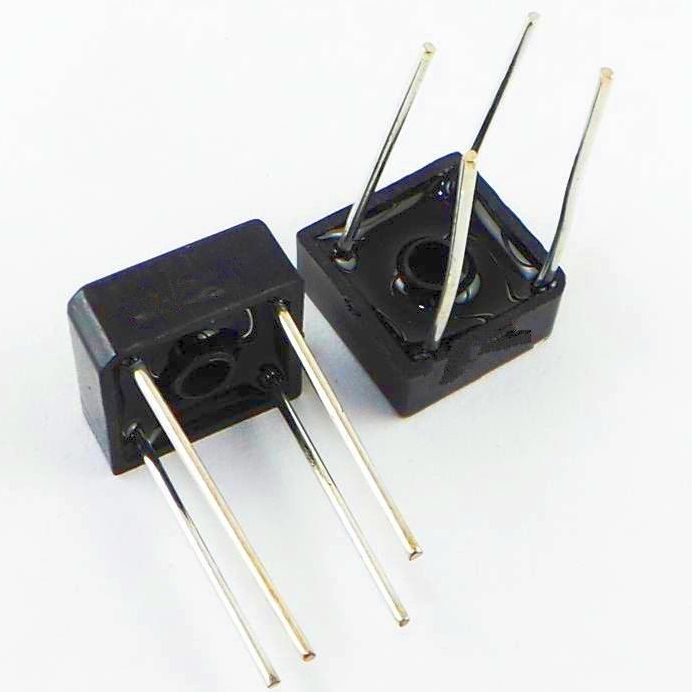

| KBPC600 — KBPC610 | 6 | 50 — 1000 | характеристики мостов диодных KBPC600, KBPC601, KBPC602, KBPC603, KBPC604. ..KBPC610 на ток до 6А и напряжение до 1000В | ||
| BR605 — BR610 | 6 | 50 — 1000 | |||
| KBPC1001 — KBPC1010 | 10 | 50 — 1000 | справочные данные мостов диодных KBPC1001, KBPC1002, KBPC1003, KBPC1004, KBPC1005…KBPC1010 на ток до 10А и напряжение до 1000В | ||
| BR1005 — BR1010 | 10 | 50 — 1000 | |||
| KBPC1500W — KBPC1510W KBPC1500 — KBPC1510 | 15 15 | 50 — 1000 50 — 1000 | справочные данные диодных мостов KBPC1500, KBPC1501, KBPC1502, KBPC1503, KBPC1504…KBPC1510 на ток до 15А и напряжение до 1000В | ||
| MB1505W — MB1510W MB1505 — MB1510 | 15 15 | 50 — 1000 50 — 1000 | |||
| GSIB2520 — GSIB2580 | 25 | 200 — 800 | |||
| KBPC2501 — KBPC2510 | 25 | 50 — 1000 | характеристики мостов диодных KBPC2501, KBPC2502, KBPC2503, KBPC2504, KBPC2505. ..KBPC2510 на ток до 25А и напряжение до 1000В | ||
| MB251 — MB2510 | 25 | 50 — 1000 | характеристики однофазных диодных мостов MB, аналогов KBPC | ||
| 26MB20 — 26MB120 | 25 | 200 — 1200 | |||
| KBPC3500 — KBPC3510 | 35 | 50 — 1000 | справочные данные диодных мостов KBPC3500, KBPC3501, KBPC3502, KBPC3503, KBPC3504…KBPC3510 на ток до 35А и напряжение до 1000В | ||
| MB351 — MB3510 | 35 | 50 — 1000 | однофазный диодный мост MB (аналог мостов KBPC) на токи до 35А | ||
| 36MB20 — 36MB120 | 35 | 200 — 1200 | |||
| KBPC5000 — KBPC5012 | 50 | 50 — 1200 | справочные данные диодных мостов KBPC5000, KBPC5001, KBPC5002, KBPC5003, KBPC5004…KBPC5012 на ток до 50А и напряжение до 1200В | ||
| MB501 — MB5010 | 50 | 50 — 1000 | |||
| Трехфазные диодные мосты | |||||
| RM10TA | 20 | 1200, 1600 | трехфазный диодный мост RM10TA на ток до 20А с штыревыми выводами | ||
| DBI25-04 — DBI25-16 | 25 | 50 — 1600 | трехфазный диодный мост для пайки в плату DBI25 | ||
| 26MT10 — 26MT160 | 25 | 100 — 1600 | трехфазный диодный мост 26MT с штыревыми выводами | ||
| 36MT10 — 36MT160 | 35 | 100 — 1600 | трехфазный диодный мост 36MT на ток до 35А с ножевыми клеммами | ||
| 60MT80 — 60MT160 | 60 | 800 — 1600 | трехфазный диодный мост 60MT на ток до 60А под винт | ||
| 110MT80 — 110MT160 | 110 | 800 — 1600 | трехфазный диодный мост 110MT на ток до 110А под винт | ||
Диодные мосты генераторов авто. БВО11 и БВО21 — производства «ВТН» (Винница, Украина) БВО2…БВО8, МП, БПВ — производства ОАО»Орбита» (Саранск) БВО105, БПВ — производства ООО «Астро» (Пенза) | В техническом описании на диодные мосты генераторов ВАЗ, ГАЗ, МАЗ, КАМАЗ приведены следующие данные: модели автомобилей, на которые ставился данный выпрямительный блок, номинальное и максимальное напряжения, максимальный выходной ток, падение напряжения на диодах, электрическая схема, габаритный чертеж и фотография. | ||||
| Применяемость мостов БВО11, БВО21 | (совместимые генераторы, аналоги из серий БВО3…БВО-8, БПВ | ||||
| БВО3-БВО8, МП, БПВ | на какие авто ставятся) | ||||
| БВО11-150-02 БВО4-105-01 | 120 | 20-24 | ВАЗ | характеристики, схема БВО11-150-02 (диодного моста для генератора ВАЗ 2110, ВАЗ 2111, ВАЗ 2112) | |
| БВО11-150-04 | 150 | 20-24 | Daewoo | характеристики, электрическая схема, габаритный чертеж БВО11-150-04 (выпрямительный блок для генератора автомобилей Daewoo Nexia, ZAZ Lanos, Chevrolet Lanos, Chevrolet Aveo) | |
| БВО11-150-07 БВО3-105-01 | 120 | 20-24 | ВАЗ | характеристики и схема диодного моста БВО11-150-07 (применяется на ВАЗ 2108, ВАЗ 2109, ВАЗ 2111, ВАЗ 2112, ВАЗ 2121) | |
| БВО11-150-08 БВО3-105-08 | 120 | 20-24 | ВАЗ | БВО11-150-08 — диодный мост для ВАЗ 2110, ВАЗ 2108, ВАЗ 2109 ВАЗ 2111, ВАЗ 2112, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115, ВАЗ 2121, Daewoo Sens, Славута, Таврия. | |
| БВО11-150-13 БВО3-105-06 БВО3-105-09 | 150 | 20-24 | ВАЗ | характеристики и схема диодного моста БВО11-150-13 (применяется на генераторах автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Daewoo Sens, УАЗ) | |
| БВО11-150-15 БВО3-105-03 | 120 | 20-24 | ГАЗ | БВО11-150-15 — диодный мост для автомобилей ГАЗ | |
| БВО11-150-16 БВО3-105-02 | 150 | 20-24 | ГАЗ, УАЗ | характеристики БВО11-150-16 (диодный мост генераторов ГАЗ, УАЗ) | |
| БВО11-150-18М БВО8-105-01 | 120 | 20-24 | «Приора» «Калина» | технические характеристики БВО11-150-18, диодного моста генератора ВАЗ 1117, ВАЗ 1118, ВАЗ 1119 («Калина»), ВАЗ 2170, ВАЗ 2171, ВАЗ 2172 («Приора») | |
| БВО11-150-20М БПВ 076.  1.105-02 | 120 | 36-41 | МАЗ | схема и характеристики БВО11-150-20 (диодного моста генератора МАЗ) | |
| БВО11-150-22 | 150 | 36-41 | МАЗ | характеристики блока выпрямительного БВО11-150-22 (диодного моста генератора МАЗ) | |
| БВО11-150-23 БВО7-110-02 | 120 | 36-41 | КАМАЗ | электрическая схема БВО11-150-23, диодного моста для генератора КАМАЗ | |
| БВО21-150-09 БВО8-105-01 | 120 | 20-24 | «Калина» | БВО21-150-09, выпрямительный блок (диодный мост) генераторов авто ВАЗ 1117, ВАЗ 1118, ВАЗ 1119 (Калина) | |
| БВО21-150-14 БПВ56-65-02Г | 85 | ? | ВАЗ | электрическая схема и характеристики БВО21-150-14, диодного моста генератора автомобилей ВАЗ 2110, ВАЗ 2108, ВАЗ 2109, “Ока”, ВАЗ 21213 | |
| БВО21-150-14А БПВ56-65-02А | 85 | ? | ВАЗ до 91г | выпрямительный блок для авто ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2107, «Таврия» до 91г.в. | |
| БВО21-150-14Б БПВ56-65-02Б | 85 | ? | ВАЗ | электрическая схема диодного моста для генератора авто ВАЗ-2108, ВАЗ-2109, “Ока”, ВАЗ-2121. Электрические характеристики БПВ56-65-02Б (выпрямительный блок для генератора ВАЗ 2108, ВАЗ 2109, ВАЗ 2110) | |
| БВ21-150-14 БПВ56-65-02Г | 85 | ? | ВАЗ | характеристики диодного моста для 2110, а так же для авто ВАЗ-2108, ВАЗ-2109, “Ока”, ВАЗ-21213. Характеристики и подробное описание выпрямительного блока БПВ-56-65 для ВАЗ 2108, ВАЗ 2109, ВАЗ 2110. | |
| БВ21-150-14А БПВ56-65-02А | 85 | ? | ВАЗ до 91г | для авто ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, “Таврия” до 91 г.в. Диодный мост генератора ВАЗ БВП56-65-02А для моделей ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2107 | |
| БВ21-150-14Б БПВ56-65-02Б | 85 | ? | ВАЗ | выпрямительный блок для генераторов авто ВАЗ-2108, ВАЗ-2109, “Ока”, ВАЗ-2121 | |
| БВ21-150-14В БПВ56-65-02Г | 85 | ? | ВАЗ | характеристики и схема БВ21-150-14, диодного моста генраторов ВАЗ-2108, ВАЗ-2109, ВАЗ-2110,“Ока”, ВАЗ-21213 | |
| На главную | |||||
Характеристики и параметры.
в.»>
в.»>Диодный мост на 10 ампер 12 вольт
Тема: как можно спаять источник питания на 12 вольт своими руками (схема).
Если вам нужен источник постоянного питания с напряжением 12 вольт, а его нет под рукой, то его можно и купить. Если брать дешёвый блок питания, то его качество будет оставлять желать лучшего. Обычно такие недорогие БП хороши только с виду. Когда их открываешь, то оказывается, что его характеристики (указанные на корпусе) по току завышены. В реальности он не способен обеспечить в полной мере ту мощность, что заявлена производителем (как правило). Можно купить и более дорогостоящий блок питания на 12 вольт, но собрать своими руками по частям выйдет гораздо дешевле, а по качеству ничуть не хуже.
Итак, как сделать хороший и простой блок питания на 12 вольт своими руками, что для этого нам понадобится? Нужен понижающий силовой трансформатор, выпрямительный диодный мост и фильтрующий конденсатор электролит. Трансформатор будет понижать сетевое напряжение (220 В) до нужного, а именно до 10 вольт. Почему до 10, а не 12. Потому, что есть такой эффект — переменное напряжение после диодного моста (имеющего конденсатор достаточной емкости) станет процентов примерно на 18 больше, чем без конденсатора.
Это стоит учитывать при сборке любого блока питания.
Трансформатор нужен той мощности, которая вам нужна. То есть, изначально вы должны знать, какой именно максимальный ток должен выдавать данный блок питания. Зная ток и выходное напряжение можно найти электрическую мощность. Нужно просто ток (к примеру 3 ампера) перемножить на напряжение выхода (в нашем случае это 12 вольт). Стоит ещё добавить небольшой запас по мощности процентов 25. В итоге получим, что нужен трансформатор мощностью около 50 Вт.
С размерами (мощностью) трансформатора определились. Исходя из этого вторичная обмотка транса должна иметь нужное сечение, чтобы обеспечить нужную силу тока. Для 3 ампер (максимальное значение) на выходе нашего самодельного блока питания сечение вторичной обмотки трансформатора должно быть около 1,3 мм. Если на магнитопроводе достаточно места, то можно намотать провод большего диаметра (это только увеличит максимальную силу тока источника питания).
Итак, наш трансформатор на выходе вторичной обмотки будет выдавать переменное напряжение величиной 10 вольт.
Это напряжение имеет форму синусоиды, которая меняет свои полюса с частотой 50 герц. Нам же нужен постоянный ток, который не имел этого периодического изменения полюсов. Для этого используется выпрямительный диодный мост. Его задача сводится к тому, что он все полупериоды делает однополюсными, хотя и скачкообразными (плавно возрастающими и убывающими). Диодный мост можно купить готовым, хотя его можно спаять и самому из 4х одинаковых диодов, которые должны быть также рассчитаны на нужный выходной ток. Для нашего самодельного блока питания с 3 амперами нужно взять диоды, рассчитанные на ток в 6 А (берём с учётом запаса).
Поскольку после диодов напряжение имеет скачкообразный вид, его нужно отфильтровать. Это делается обычным электролитическим конденсатором, соответствующей емкости. Значит достаем еще и конденсатор, рассчитанный на напряжение 25 вольт, с емкостью 2200 мкф (чем больше, тем лучше фильтрация, но при этом и размеры конденсатора будут увеличиваться). Вот и всё, теперь эти элементы нужно просто спаять между собой (трансформатор, выпрямительный диодный мост и конденсатор электролит).
В блоках питания радио- и электроаппаратуры почти всегда используются выпрямители, предназначенные для преобразования переменного тока в постоянный. Связано это с тем, что практически все электронные схемы и многие другие устройства должны питаться от источников постоянного тока. Выпрямителем может служить любой элемент с нелинейной вольт-амперной характеристикой, другими словами, по-разному пропускающий ток в противоположных направлениях. В современных устройствах в качестве таких элементов, как правило, используются плоскостные полупроводниковые диоды.
Схема полупроводникового диода.
Плоскостные полупроводниковые диоды
Наряду с хорошими проводниками и изоляторами существует очень много веществ, занимающих по проводимости промежуточное положение между двумя этими классами. Называют такие вещества полупроводниками. Сопротивление чистого полупроводника с ростом температуры уменьшается в отличие от металлов, сопротивление которых в этих условиях возрастает./6b71809be821589.ru.s.siteapi.org/img/a7af8734988727e70edc64731e6564f743d2e905.jpg)
Добавляя к чистому полупроводнику небольшое количество примеси, можно в значительной степени изменить его проводимость. Существует два класса таких примесей:
Рисунок 1. Плоскостной диод: а. устройство диода; б. обозначение диода в электротехнических схемах; в. внешний вид плоскостных диодов различной мощности.
- Донорные — превращающие чистый материал в полупроводник n-типа, содержащий избыток свободных электронов. Проводимость такого типа называют электронной.
- Акцепторные — превращающие такой же материал в полупроводник p-типа, обладающий искусственно созданным недостатком свободных электронов. Проводимость такого полупроводника называют дырочной. «Дырка» — место, которое покинул электрон, ведет себя аналогично положительному заряду.
Слой на границе полупроводников p- и n-типа (p-n переход) обладает односторонней проводимостью — хорошо проводит ток в одном (прямом) направлении и очень плохо в противоположном (обратном). Устройство плоскостного диода показано на рисунке 1а.
Основа — пластинка из полупроводника (германий) с небольшим количеством донорной примеси (n-типа), на которую помещается кусочек индия, являющегося акцепторной примесью.
После нагрева индий диффундирует в прилегающие области полупроводника, превращая их в полупроводник p-типа. На границе областей с двумя типами проводимости и возникает p-n переход. Вывод, соединенный с полупроводником p-типа, называют анодом получившегося диода, противоположный — его катодом. Изображение полупроводникового диода на принципиальных схемах приведено на рис. 1б, внешний вид плоскостных диодов различной мощности — на рис. 1в.
Простейший выпрямитель
Рисунок 2. Характеристики тока в различных схемах.
Ток, протекающий в обычной осветительной сети, является переменным. Его величина и направление меняются 50 раз в течение одной секунды. График зависимости его напряжения от времени показан на рис. 2а. Красным цветом показаны положительные полупериоды, синим — отрицательные.
Поскольку величина тока изменяется от нуля до максимального (амплитудного) значения, вводится понятие действующего значения тока и напряжения.
Например, в осветительной сети действующее значение напряжения 220 В — во включенном в эту сеть нагревательном приборе за одинаковые промежутки времени выделяется столько же тепла, сколько в том же устройстве, в цепи постоянного тока напряжением 220 В.
Но на самом деле напряжение в сети меняется за 0,02 с следующим образом:
- первую четверть этого времени (периода) — увеличивается от 0 до 311 В;
- вторую четверть периода — уменьшается от 311 В до 0;
- третью четверть периода — уменьшается от 0 до 311 В;
- последнюю четверть периода — возрастает от 311 В до 0.
В этом случае 311 В — амплитуда напряжения Uо. Амплитудное и действующее (U) напряжения связаны между собой формулой:
Рисунок 3. Диодный мост.
При включении в цепь переменного тока последовательно соединенных диода (VD) и нагрузки (рис. 2б), ток через нее протекает только во время положительных полупериодов (рис. 2в). Происходит это благодаря односторонней проводимости диода.
Называется такой выпрямитель однополупериодным — одну половину периода ток в цепи есть, во время второй — отсутствует.
Ток, протекающий через нагрузку в таком выпрямителе, не постоянный, а пульсирующий. Превратить его практически в постоянный можно, включив параллельно нагрузке конденсатор фильтра Cф достаточно большой емкости. В течение первой четверти периода конденсатор заряжается до амплитудного значения, а в промежутках между пульсациями разряжается на нагрузку. Напряжение становится почти постоянным. Эффект сглаживания тем сильнее, чем больше емкость конденсатора.
Схема диодного моста
Более совершенной является двухполупериодная схема выпрямления, когда используются и положительный, и отрицательный полупериод. Существует несколько разновидностей таких схем, но чаще всего используется мостовая. Схема диодного моста приведена на рис. 3в. На ней красная линия показывает, как протекает ток через нагрузку во время положительных, а синяя — отрицательных полупериодов.
Рисунок 4. Схема выпрямителя на 12 вольт с использованием диодного моста.
И первую, и вторую половину периода ток через нагрузку протекает в одном и том же направлении (рис. 3б). Количество пульсации в течение одной секунды не 50, как при однополупериодном выпрямлении, а 100. Соответственно, при той же емкости конденсатора фильтра эффект сглаживания будет более ярко выражен.
Как видно, для построения диодного моста необходимо 4 диода — VD1-VD4. Раньше диодные мосты на принципиальных схемах изображали именно так, как на рис. 3в. Ныне общепринятым считается изображение, показанное на рис. 3г. Хотя на ней только одно изображение диода, не следует забывать, что мост состоит из четырех диодов.
Мостовая схема чаще всего собирается из отдельных диодов, но иногда применяются и монолитные диодные сборки. Их проще монтировать на плате, но зато при выходе из строя одного плеча моста, заменяется вся сборка. Выбирают диоды, из которых монтируется мост, исходя из величины протекающего через них тока и величины допустимого обратного напряжения.
Эти данные позволяет получить инструкция к диодам или справочники.
Полная схема выпрямителя на 12 вольт с использованием диодного моста приведена на рис. 4. Т1 — понижающий трансформатор, вторичная обмотка которого обеспечивает напряжение 10-12 В. Предохранитель FU1 — нелишняя деталь с точки зрения техники безопасности и пренебрегать им не стоит. Марка диодов VD1-VD4, как уже говорилось, определяется величиной тока, который будет потребляться от выпрямителя. Конденсатор С1 — электролитический, емкостью 1000,0 мкФ или выше на напряжение не ниже 16 В.
Напряжение на выходе — фиксированное, величина его зависит от нагрузки. Чем больше ток, тем меньше величина этого напряжения. Для получения регулируемого и стабильного выходного напряжения требуется более сложная схема. Получить регулируемое напряжение от схемы, приведенной на рис. 4 можно двумя способами:
- Подавая на первичную обмотку трансформатора Т1 регулируемое напряжение, например, от ЛАТРа.
- Сделав от вторичной обмотки трансформатора несколько отводов и поставив, соответственно, переключатель.
Остается надеяться, что описания и схемы, приведенные выше, окажут практическую помощь в сборке простого выпрямителя для практических нужд.
Блок питания постоянного напряжения 12 вольт состоит из трех основных частей:
- Понижающий трансформатор с обычного входного переменного напряжения 220 В. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу – без нагрузки.
- Выпрямитель в виде диодного моста. Он «срезает» нижние полусинусоиды и кладет их вверх, то есть получается напряжение, меняющееся от 0 до тех же 16 вольт, но в положительной области.
- Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт. Это сглаживание тем лучше, чем больше емкость конденсатора.
Это сглаживание тем лучше, чем больше емкость конденсатора.Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт – лампочки, светодиодные ленты и другое низковольтное оборудование.
Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до 16.
Для моста можно взять четыре выпрямительных диода 1N4001, рассчитанных на нужный нам диапазон напряжений или аналогичные.
Конденсатор должен быть емкостью не менее 480 мкФ. Для хорошего качества выходного напряжения можно и больше, 1 000 мкФ или выше, но для питания осветительных приборов это совсем не обязательно. Диапазон рабочих напряжений конденсатора нужен, скажем, вольт до 25.
Компоновка прибора
Если мы хотим сделать приличный прибор, который не стыдно будет потом приделать в качестве постоянного блока питания, допустим, для цепочки светодиодов, нужно начать с трансформатора, платы для монтажа электронных компонентов и коробки, где все это будет закреплено и подключено.
При выборе коробки важно учесть, что электрические схемы при работе разогреваются. Поэтому коробку хорошо найти подходящую по размерам и с отверстиями для вентиляции. Можно купить в магазине или взять корпус от блока питания компьютера. Последний вариант может оказаться громоздким, но в нем как упрощение можно оставить уже имеющийся трансформатор, даже вместе с вентилятором охлаждения.
Корпус блока питания
На трансформаторе нас интересует низковольтная обмотка. Если она дает понижение напряжения с 220 В до 16 В – это идеальный случай. Если нет, придется ее перемотать. После перемотки и проверки напряжения на выходе трансформатора его можно закрепить на монтажной плате. И сразу продумать, как монтажная плата будет крепиться внутри коробки. У нее для этого имеются посадочные отверстия.
Монтажная плата
Дальнейшие действия по монтажу будут проходить на этой монтажной плате, значит, она должна быть достаточной по площади, длине и допускать возможную установку радиаторов на диоды, транзисторы или микросхему, которые должны еще поместиться в выбранную коробку.
Проблемы простого блока питания с нагрузкой
Сопротивление, нарисованное на схеме – это эквивалент нагрузки. Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам.
Блок питания со стабилизатором на микросхеме
На рисунке ниже представлено развитие предыдущей простой схемы включением на выходе микросхемы 12-вольтового стабилизатора LM7812.
Блок питания повышенной мощности
Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.
Диодный мост какие диоды использовать
Тема: как выбрать диод для получения постоянного тока из переменного.
Порой, когда дело приходится иметь с блоками питания (их ремонтом, сборкой своими руками) сталкиваешься с его выпрямительной частью, которая из переменного напряжения делает постоянное.
Эта часть есть не что иное как диодный выпрямительный мост. Для технарей электротехников известно, что это такое и какова функция этого элемента электрических схем. Для непосвященных поясню — большинство электротехники содержат в своих схемах блок питания, который понижает сетевое напряжение 220 вольт в меньшее, что используется устройствами (3, 5, 9, 12, 24 вольта, это наиболее распространенные величины пониженных напряжений). В сети используется переменный ток, а практически все электронные схемы работают на постоянном. Так вот, для преобразования переменного напряжения в постоянное и используется диодный мост.
Выпрямительные диодные мосты бывают готовыми сборками в едином корпусе, а бывают и самодельными, которые спаиваются из четырех одинаковых диодов. А какие диоды нужны для самодельного диодного моста и как правильно подобрать их для выпрямителя? Все достаточно просто. Основными параметрами для выбора диодов на мост являются напряжение (обратное) и сила тока (которую они могут через себя пропускать без перегрева).
Напомню, что диоды при прямом подключении (плюс диода к плюсу прилагаемого напряжения, а минус диода к минусу прилагаемого напряжения) к питанию пропускают через себя электрический ток. В этом режиме (открытом) на них оседает небольшое напряжение в пределах около 0,6 вольт. Как и любые другие проводники они имеют свое внутреннее сопротивление (что и обуславливает это небольшое падение напряжения на них в открытом состоянии). Чем оно больше, тем меньшую силу тока диод способен через себя пропустить. Если же на диод приложить постоянное обратное напряжение (на плюс диода подать минус источника, и на минус диода подать плюс источника), то диод будет работать в режиме запирания. Он не будет через себя пропускать постоянный ток (будет закрыт).
Так вот, есть максимальная величина обратного напряжения, которую диод может выдержать не входя в режим электрического и теплового пробоя. Именно это обратное напряжение и нужно учитывать при выборе диодов на выпрямительный мост. Если на диодный мост будет подаваться напряжение 220 вольт переменного тока, значит диоды моста должны быть рассчитаны на большее напряжение (с запасом не менее 25%).
А лучше вовсе брать с достаточно большим запасом. Это убережет полупроводники от попадания на них случайных скачков напряжения, идущие от сети. Сейчас на обычные, небольшие блоки питания ставят диоды серии 1n4007, у которых обратное напряжение равно 1000 вольтам, а долговременный ток они могут выдерживать до 1 ампера (при температуре 75 градусов).
Второй, и пожалуй главной характеристикой выпрямительного диода является сила тока, которую он может пропускать через себя длительное время (без перегрева). Изначально вы должны знать, на какой максимальный ток рассчитан ваш блок питания. И только после этого уже нужно подбирать выпрямительные диоды на мост. К примеру, вы решили сделать себе самодельный регулируемый блок питания с выходным напряжением до 15 вольт и максимальным током в 6 ампер. Следовательно, под такой источник питания нужно брать диоды, рассчитанные на силу тока порядка 10 ампер (плюс определенный запас по току). Ток в 6 ампер как бы относительно немалый. Он будет нагревать диоды выпрямительного моста.
Значит под эти диоды, мост еще нужно предусмотреть охлаждающий радиатор.
Напомню, что большинство полупроводниковых компонентов сделаны из кремния, а этот материал имеет максимальную рабочую температуру 150—170 °C. Выход за эти пределы разрушаю полупроводник, в нашем случае диоды диодного моста. Лучше держать температуру диодов в пределах до 75 °C. Поставьте на мост небольшой радиатор и посмотрите не выходит ли температура при максимальной нагрузки блока питания за допустимые пределы.
Диодных мостов и диодов (под них) существует достаточно большое количество. При выборе сначала в поисковике найдите справочную таблицу диодов и диодных мостов, где указаны основные технические характеристики выпрямителей. Выберите наиболее подходящий компонент с учетом номинального обратного напряжения и силы тока. Если вы поставите на диодный мост диоды с большими номинальными токами и напряжениями, ничего страшного, это будет даже лучше, как бы излишний запас. Но подбирать меньшие или впритык лучше не стоит.
Видео по этой теме:
Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.
Содержание статьи
Диодные мосты – важная часть электронных приборов, питающихся от бытовой электросети напряжением 220 В и частотой 50 (60) Гц. Его второе название – двухполупериодный выпрямитель. Диодный мост состоит из полупроводниковых выпрямительных диодов или из диодов Шоттки. Элементы могут отдельно распаиваться на плате. Однако современный вариант – объединение диодов в одном корпусе, который носит название «диодная сборка». Диодные мосты активно используются в электронике, трансформаторных и импульсных блоках питания, люминесцентных лампах. В сварочные аппараты устанавливают мощные полупроводниковые сборки, которые крепятся к теплоотводящему устройству.
Схема диодного моста из 4 диодов
Что такое диодный мост и из каких элементов он состоит
Диодный мост в схемах, применяемых в сетях с однофазным напряжением, состоит из четырех диодов, представляющих собой полупроводниковый элемент с одним p-n переходом.
Ток в таком полупроводнике проходит только в одном направлении при подключении анода к плюсу источника, а катода – к минусу. Если подключение будет обратным, ток закрывается. Диодный мост для трехфазного электрического тока отличается наличием шести диодов, а не четырех. Существенные различия в принципе работы между мостовыми схемами для однофазных и трехфазных сетей отсутствуют.
Диод Шоттки – еще один вид полупроводниковых элементов, используемых в диодных мостах. Его основным отличием является переход металл-полупроводник, называемый «барьером Шоттки». Как и переход p-n, он обеспечивает проводимость в одну сторону. Для изготовления устройств Шоттки применяют арсенид галлия, кремний и металлы: золото, платину, вольфрам, палладий. При приложении небольших напряжений – до 60 В – диод Шоттки отличается малым падением напряжения на переходе (не более 0,4 В) и быстродействием. При бытовом напряжении 220 В он ведет себя как обычный кремниевый выпрямительный полупроводник. Сборки из таких полупроводниковых устройств часто устанавливаются в импульсных блоках питания.
Как работает диодный мост: для чайников, просто и коротко
На вход диодного моста подается переменный ток, полярность которого в бытовой электросети меняется с частотой 50 Гц. Диодная сборка «срезает» часть синусоиды, которая для прибора «является» обратной, и меняет ее знак на противоположный. В результате на выходе к нагрузке подается пульсирующий ток одной полярности.
Обозначение диодного моста на схеме
Частота этих пульсаций в 2 раза превышает частоту колебаний переменного тока и равна в данном случае 100 Гц.
Работа диодного моста
На рисунке а) изображена обычная синусоида напряжения переменного тока. На рисунке б) – срезанные положительные полуволны, полученные при использовании выпрямительного диода, который пропускает через себя положительную полуволну и запирается при прохождении отрицательной полуволны. Как видно из схемы, одного диода для эффективной работы недостаточно, поскольку «срезанная» отрицательная часть полуволн теряется и мощность переменного тока снижается в 2 раза.
Диодный мост нужен для того, чтобы не просто срезать отрицательную полуволну, а поменять ее знак на противоположный. Благодаря такому схемотехническому решению, переменный ток полностью сохраняет мощность. На рисунке в) – пульсирующее напряжение после прохождения тока через диодную сборку.
Пульсирующий ток строго назвать постоянным нельзя. Пульсации мешают работе электроники, поэтому для их сглаживания после прохождения диодного моста в схему нужно включить фильтры. Простейший тип фильтра – электролитические конденсаторы значительной емкости.
На печатных платах и принципиальных схемах диодный мост, в зависимости от того, как он устроен (отдельные элементы или сборка), может обозначаться по-разному. Если он состоит из отдельно впаянных диодов, то их обозначают буквами VD, рядом с которыми указывают порядковый номер – 1-4. Буквами VDS обозначают сборки, иначе –VD.
Чем можно заменить диодный мост-сборку
Вместо диодного моста, собранного в одном корпусе, можно впаять в схему 4 кремниевых выпрямительных диода или 4 полупроводника Шоттки.
Однако вариант диодной сборки более эффективен, благодаря:
- меньшей площади, занимаемой сборкой на схеме;
- упрощению работы сборщика схемы;
- единому тепловому режиму для всех четырех полупроводниковых устройств.
Различные варианты сборки диодного моста
У такого схемотехнического решения есть и минус – в случае выхода из строя хотя бы одного полупроводника придется заменять всю сборку.
Для чего нужен диодный мост в генераторе автотехники
Диодный мост в генераторе
Это схемотехническое решение используется в электрических схемах автомобилей и мотоциклов. Диодный мост, устанавливаемый на генераторе переменного тока, нужен для преобразования вырабатываемого им переменного напряжения в постоянное. Постоянный ток служит для подзарядки АКБ и питания всех электропотребителей, имеющихся в современном транспорте. Требуемая мощность полупроводников в мостовой схеме определяется номинальным током, вырабатываемым генератором.
В зависимости от этого показателя, полупроводниковые приборы разделяют на следующие группы по мощности:
- маломощные – до 300 мА;
- средней мощности – от 300 мА до 10 А;
- высокомощные – выше 10 А.
Для автотехники обычно применяют мосты из кремниевых диодов, способных отвечать эксплуатационным требованиям в широком температурном диапазоне – от -60°C до +150°C.
Чем заменить диодный мост в генераторе
В большинстве моделей авто- и мототехники мостовые сборки впаивают в алюминиевый радиатор, поэтому в случае выхода из строя их придется выпаивать и выпрессовывать из радиаторной пластины и заменять на новый. Поскольку это довольно сложная процедура, лучше избегать возникновения факторов, из-за которых сгорает диодный мост. Наиболее часто встречающиеся причины этой проблемы:
- на плату попала жидкость;
- грязь вместе с маслом проникла к полупроводникам и вызвала короткое замыкание;
- изменение положения полюсов контактов на АКБ.
Видео: принцип работы диодного моста
Дио́дный мо́ст — электрическое устройство, предназначенное для преобразования («выпрямления») переменного тока в пульсирующий (постоянный). Такое выпрямление называется двухполупериодным [1] .
В результате, на выходе (DC Output) получается напряжение, пульсирующее с частотой, вдвое большей частоты питающего напряжения:
Эта же схема может быть использована при питании ответственных нагрузок постоянным током в целях их защиты от переполюсовки.
Выпрямитель [ править | править код ]
Мосты и двойные диоды
Домашняя страница Полупроводники Диоды Мосты и двойные диоды
(SDI) DB5010P
Мостовой выпрямитель Diotec . 1000 вольт
работающий. 50 ампер в среднем. Всплеск 600 ампер. Размеры : квадрат 1,12 дюйма, высота 0,38 дюйма.
Подходит для платы драйверов WPC автомата для игры в пинбол Williams . Практически неразрушимый.
Последний мост, который вам когда-либо понадобится!! В наличии 4500!!
4 доллара за штуку — 3,25 доллара (25+), 2,75 доллара (100+), 2 доллара (1000+)
Увеличить изображение
(SDI) BR810D
Мостовой выпрямитель. 1000 В @ 2 ампера. 1/4″ x 5/8″ x 1/2″ В.
50 центов — 40 центов (10+), 29 центов (50+)
Увеличить изображение
(SDI) ESP05B1
Мостовой выпрямитель. 100 В @ 2 А ESP05B1 SIEG014
50 ¢ за штуку — 37 ¢ (10+), 25 ¢ (50+)
Увеличить изображение Мост ампер, перенапряжение 400 ампер. Плоские или паяные клеммы. Квадрат 1,13 дюйма.
$3 за штуку — $2.50 (6+)
Увеличить изображение
(SDI) VS247
Мостовой выпрямитель Varo . 200В @ 2А, одна фаза. Максимальная температура: 150ºC, минимальная температура: -50ºC. 0,596″ х 0,596″.
2$ — 1,75$ (10+), 1,50$ (25+), 1,25$ (100+)
Увеличить изображение
(SDI) Вх348
Мостовой выпрямитель Varo .
200 В @ 6 ампер.
5 долларов США за штуку
Увеличить изображение
(SDI) VJ148M
Двухполупериодный мостовой выпрямитель Varo . Отдельная фаза. 100 В @ 10 ампер. Максимальная температура: 150ºC, минимальная температура: -50ºC. 0,6 «х 0,6».
2,50$ за штуку — 2,25$ (10+), 2$ (25+), 1,50$ (100+) Пиковое напряжение 125 В при 25 ампер. Диапазон температур: от -65º до 175º. НСН: 5961-01-233-8140.
10$ за штуку
Увеличить изображение
(SDI) 1093440233
Мостовой выпрямитель. округ Колумбия: 8742. 19мм x 19 мм x 7,2 мм В.
3,50 $ за штуку
Увеличить изображение
(SDI) 655-107-8
Мостовой выпрямитель Unitrode .
12$ за шт.
Увеличить изображение
(SDI) B40C1200
Мостовой выпрямитель. ВРРМ = 100В. ПЧ = 1,2 ампера. 0,468″ x 0,476″ x 0,311″H. 0,315″ направляющие центры.
50 центов — 40 центов (25+), 25 центов (100+)
Увеличить изображение
(SDI) KBL04G
Мостовой выпрямитель.
400 В, 4 А, перенапряжение 200 А, 150ºC. 3/4″ x 1/4″ x 5/8″ В. Альтернативный номер детали: NTE5318.
40 центов — 35 центов (25+), 30 центов (100+), 20 центов (1k+)
Увеличить изображение
(SDI) RS405L
Мостовой выпрямитель. 600 В, 4 А, перенапряжение 150 А, 150ºC. 3/4″ x 1/4″ x 5/8″ В.
50¢ за штуку — 42¢ (25+), 33¢ (100+), 23¢ (1k+)
Увеличить изображение
Click здесь для файла PDF
(SDI) S7012-6
Sarkes Tarzian однофазный, двухполупериодный, мостовой выпрямитель 60 Гц. максимальное пиковое обратное напряжение 600 В. 25 ампер. Максимальное среднеквадратичное напряжение 420 В. Крепежный винт №10 в комплект не входит.
$3 за штуку — $2,75 (6+), $2,47 (25+)
Увеличить изображение
Нажмите здесь для файла PDF
(SDI) SCNA1
Semtec однофазный выпрямитель с центральным отводом. Обратное напряжение 100 В, прямое напряжение 1 В, прямой ток 15 А, максимальный импульсный ток 150 А, обратный ток 1 мкА.
Максимальная рабочая температура от -55ºC до 150ºC. 2,25 «Д x 0,34» Ш, 3 выступа под пайку. НСН: 5961-01-007-6850. ДК: 7341.
$8 за штуку — $7 (100+)
Enlarge Image
Click здесь для файла PDF
(SDI) SCPA05
Двухполупериодный выпрямитель Semtec . НСН: 5961-01-127-2030. DC: 73. Подробности см. в PDF.
$6 за штуку — $5 (100+)
Увеличить изображение
(SDI) MDA1591-4
Motorola Твердотельный ламповый полноволновый мост. восьмеричный. 300 пив при 4 ампер.
$12 за штуку
Увеличить изображение | Вид снизу
(SDI) G775-4U
Мост радиатора Solitron . НСН: 5961-01-171-1755.
$15 за штуку
(SDI) RBV-1506
Inter Sanken Circuits (Япония) заказной мостовой выпрямитель 600 вольт при 15 ампер. Радиальные линейные выводы. Размеры: 1-1/8″ x 3/4″ x 3/16″. В наличии 10 000 штук!!
Мостовой выпрямитель.
Среднеквадратичное значение 800 В при 8 А. Центры выводов 0,2 дюйма. DC: 0248.
1,50 доллара за штуку — 1,35 доллара (10+), 1,10 доллара (25+), 85 центов (100+)
Увеличить изображение
(SDI) B285-20
Мостовой выпрямитель. ЭДАЛЬ 1J. 200 пив, 1,5 А, перенапряжение 60 А. переменного тока, 4 провода. 1/4″ x 5/8″ x 1/2″ H
1,50 долл. США за штуку — 1,25 долл. США (10+)
(SDI) MDA980-6
Мостовой выпрямитель Motorola . 600 В, 12 А
3,7002 долл. США каждая
(SDI) BA-37-931
Мостовой выпрямитель Silec . 100 В, 20 А. 1-3/8″ x 1-3/8″ x 0,522″.
8 долларов США за штуку
(SDI) MDA990-2
Мостовой выпрямитель Motorola . 100 прв, 30 ампер. Моторола 8325.
7,50$ за штуку — 6,75$ (3+)
Увеличить изображение
(SDI) VT200/S
Кремниевый мостовой выпрямитель, 200В, 25А. Резьбовое крепление шпильки, 1,5 «Д x 1» Г. NOS, запечатанный пакет NSN.
NSN: 5961-00-110-7729
27 долларов США за штуку
(SDI) RS-203L
RS203L 300 В, 2 А Мост для ПК снят с НОВОГО оборудования. 1/4 «x 5/8» x 9/16 «высота. Обрезанные выводы 0,13».
40 ¢ за штуку — 32 ¢ (100+), 28 ¢ (1k+)
(SDI) DD25F-160
San Rex Pak двойной диод для простого мостовое соединение. ПРВ=1600в, 39ампер RMS. 580 ампер — 1/2 цикл импульсного тока. 25 мм х 80 мм в длину. Спецификации включены.
25$ за шт.
Увеличить изображение
(SDI) DB101
Мостовой выпрямитель MCC . 1,0 ампер, 50 вольт. Шаг DIP 0,2 дюйма. Альтернативный номер детали: NTE5332.
*** ПРОДАНО ***
Китай Производство: Производитель промышленных вилок и розеток, Соединители для прокалывания изоляции; Торговля: Распределительная коробка, Поставщик промышленных вилок
Розетка и корпус
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Соединитель прицепа
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Кабель ABC Силовая арматура
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Электрические аксессуары
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Профиль компании
{{ util.
each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
| Вид бизнеса: | Производитель/Фабрика | |
| Основные продукты: | Производство: Промышленная вилка и розетка
,
Соединитель для прокалывания изоляции; Торговля: Дистрибуция. .. | |
| Количество работников: | 16 | |
| Год основания: | 2007-07-02 | |
| Площадь завода: | 1500 квадратных метров | |
| Среднее время выполнения: | Время выполнения в пиковый сезон: один месяц Время выполнения в межсезонье: один месяц |
О США:
Наша компания занимается исследованиями и разработками, производством и продажей низковольтных электрических устройств, таких как промышленные вилки, антенные фитинги, выключатели, распределительные коробки и другие сопутствующие товары.
Наша фабрика с целью обеспечения высокого качества и низкой цены предлагает превосходные услуги OEM и накопила богатый опыт в производстве низковольтного оборудования.
1. Мы уже получили сертификат ISO9001, CE, SGS, RoHS
2. У нас есть 10 лет производства и 8 лет опыта экспорта.
3. У нас полностью …
Просмотреть все
Сертификаты
2 шт.CE для промышленной вилки
IS09001:2000
Пошлите Ваше сообщение этому поставщику
* От:
* Кому:
г-н Луис Ху
* Сообщение:
Введите от 20 до 4000 символов.
Это не то, что вы ищете? Опубликовать запрос на поставку сейчас
диодов — Сколько тока можно получить от мостового выпрямителя на базе 1N4007
Я хочу использовать 4 из них в схеме мостового выпрямителя, которая должна преобразовывать 200 вольт переменного тока в постоянный.
Какой максимальный ток я могу безопасно получить от этого выпрямителя?Это обычная цель для новичков, но позвольте мне объяснить, почему она не является хорошей.
- Диоды представляют собой действительно прочные динамические нелинейные переключатели, которые могут выпрямлять ток от микроампер до 30 А за 1 полупериод при абсолютной МАКСИМАЛЬНОЙ частоте 60 Гц. Тем не менее, напряжение является еще более динамичным, и когда объемный конденсатор начинается с 0 В и достигает sqrt (2) = 1,414, умноженного на среднеквадратичное напряжение переменного тока, ток диода и конденсатора ограничивается только сопротивлением контура. Теоретически сетка равна 0, а конденсаторы равны 0, в то время как размер диода зависит от размера корпуса, и, таким образом, пиковый ток становится равным V/R=I, что может легко привести к взрыву как диода, так и/или конденсатора. Таким образом, дроссели и сопротивление должны быть добавлены для высокого напряжения, чтобы ограничить ток. Это приводит к нескольким штрафам.
Это приводит к нескольким штрафам.- резистор ограничения тока должен терять около 10% мощности нагрузки и в конечном итоге стоит намного больше, чем дюжина диодов 1N400x, и все еще кипит.
- конденсатор также имеет сопротивление поверхности раздела фольга-диэлектрик, называемое эффективным последовательным сопротивлением (ESR), и также должен рассеивать тепло, за исключением того, что он неизбежно термически и электрически изолирован. Таким образом, объемный конденсатор для конденсатора с низким ESR при высоком напряжении, который может обеспечить среднеквадратичное значение 1 А для рассматриваемого диода, будет стоить снова, больше, чем дюжина этих диодов.
Это также означает, что громоздкие конденсаторы стоимостью $6 будут выходить из строя быстрее, чем диоды, в соответствии с законом Аррениуса, при этом среднее время безотказной работы падает на 50 % на каждые 10 % повышения, а большинство из них рассчитаны всего на 1500 часов при 85°C.
Ты можешь сделать математику. Просто нерентабельно использовать диод объемом 10 центов и 1 ампер для этого приложения.
Конечно, вы можете использовать среднеквадратичное значение менее 1 А, чтобы уменьшить проблемы с температурой и стоимостью за счет уменьшения тока нагрузки и размера конденсатора в 5 раз при нагрузке 1 кОм.
Безопасность, термическая эффективность, экономичность и производительность — все это имеет огромные компромиссы, которые выдвигаются на первый план в любой «спецификации дизайна» ДО того, как вы подумаете о ЛЮБЫХ деталях. Научитесь заранее определять все требования для любого проекта, даже для студентов-механиков.
Здесь показан график во время подачи питания через ноль (лучший случай). Я ожидаю, что любой будет задавать вопросы, если вы хотите понять дальше.
Здесь показан импульсный ток 41 А, который превышает номинальное значение, но уменьшается до выбранной нагрузки, чтобы проиллюстрировать, почему среднеквадратичное значение выпрямленного тока 1 А при 200 В перем.
дорогой диапазон с более низким ESR.
Просто не стоит проектировать блок питания таким образом для этого напряжения, если только вам не нужно что-то < 0,2 А.
Импульсный блок питания более эффективен, но это крайний случай с высоким напряжением. Кстати, 1N4007 устарел некоторыми OEM-производителями и дистрибьюторами, но 1N4006 подходит для номинального напряжения 800 В, хотя в вашей спецификации следует учитывать некоторую защиту от молнии.
В зависимости от ваших требований к импульсному току, которые могут ограничивать использование, в основном это диод на 1 А в наихудшем случае при температуре окружающей среды 70°C, но переход будет иметь температуру 150°C. Корпус будет холоднее, но пальцы будут гореть выше 55’C , и разумная инженерия должна снизить максимальную мощность на всех частях на 50% (если только они не имеют термического охлаждения по конструкции), чтобы предотвратить такие обжигающие горячие части, которые не только защищают другие части от перегрева, но и снижают частоту отказов.
(50% подъема на каждые 10°C из-за эффекта Аррениуса). Мощность равна P=V*I, а Vf может начинаться с 0,7 В и повышаться до 1 В при 1 А = 1 Вт и повышении температуры перехода от 60 до 80 °C на 1 Вт.
Если вам нужен больший ток, возьмите диод большего размера. Они могут работать параллельно, только если они термически разделены с каким-либо радиатором. Но если общий диод работает на высокой мощности и один диод имеет немного меньшее внутреннее сопротивление, чем другие, он начинает потреблять больше тока, нагреваться и в конечном итоге сгорает в состоянии, называемом тепловым разгоном.
Вот как они рассчитаны на 1 А с тепловой изоляцией, но более короткие провода будут лучше отводить тепло к металлическому радиатору.
Он может выдерживать импульсы сильного тока, но номинальное значение 1 А в постоянном режиме и 0,5 А в постоянном режиме — это то, что я считаю разумным. . При использовании в мостовой цепи, если нагрузка потребляет 1 А, зарядка будет обеспечивать 10 А в течение 10 % времени, если пульсация составляет 10 %, и разряжать 90 % времени.
Вы можете себе представить, почему их номинальные характеристики также снижаются для мостовых цепей с конденсатором, даже если нагрузка от конденсатора составляет чуть менее 50 %, поскольку тепло увеличивается пропорционально квадрату тока x рабочего цикла. 92/Ri + I*0,7V\$ составляет около 1 Вт при 1 А, но с внутренним сопротивлением Ri около 0,3 Ом, поэтому Pd резко рассеивается выше 1 А на импульсах для прямого напряжения Vf, которое имеет низкий порог тока около 0,7 В. .
https://www.onsemi.com/pdf/datasheet/1n4001-d.pdf
https://www.vishay.com/docs/88503/1n4001.pdf
ЗАДАЙТЕ ВОПРОС ИЛИ КОММЕНТАРИЙ, ЧТОБЫ ПОЛУЧИТЬ ПОДАРОЧНУЮ КАРТУ НА 1 000 ДОЛЛАРОВ США.
18 Импульсный диодный мостовой выпрямитель на 1100 А
Компания Applied Power Systems производит этот 18-импульсный диодный мостовой выпрямитель, который обеспечивает выходную мощность постоянного тока 1100 А для гальваники. Полупроводниковые выпрямители соединены параллельно шинами и установлены на высокопроизводительном экструдированном радиаторе, который охлаждается центробежным вентилятором с двойным входом.
Компания APS использовала свои существующие возможности в области усовершенствованного управления температурным режимом, чтобы быстро спроектировать и изготовить эту нестандартную сборку для заказчика.
Смотреть видео с лозы
APS примет участие в выставке LI Power Electronics…
10.04.2017
Приглашаются инженеры, менеджеры, студенты и другие специалисты, занимающиеся использованием, проектированием, квалификацией, испытаниями или производством источников питания, преобразователей мощности, управления питанием или накопителей энергии. Представлены все отрасли силовой электроники, включая военную, промышленную, медицинскую, космическую, потребительскую и автомобильную. Мероприятие бесплатное для участников, но необходимо зарегистрироваться заранее. Зарегистрированные посетители получат доступ к выставочному залу, техническим лекциям, бесплатному обеду и сетевому мероприятию с бесплатными закусками. Первые 200 зарегистрированных участников также.
..
Приходите к нам на выставку The Battery Show &…
25.08.2017
Компания Applied Power Systems примет участие в выставке и конференции The Battery Show. Стенд 2145. 12–14 сентября 2017 г., Нови, штат Мичиган, США. поддержка возобновляемых источников энергии, портативная электроника, медицинские технологии, военные и телекоммуникации. Посетите нас на стенде 2145
APS присоединяется к крупнейшей делегации на Hannover Messe…
04.01.2016
Компания Applied Power Systems, Inc. (APS) сегодня объявила о том, что она является частью крупнейшей за всю историю делегации США на Hannover Messe, крупнейшей в мире выставке промышленных технологий, которая пройдет 25-29 апреля в Ганновере, Германия. Впервые в истории ярмарки Соединенные Штаты будут страной-партнером, статус, который предоставляет более чем 390 предприятиям и организациям в американской делегации беспрецедентную возможность быть заметными на протяжении всего мероприятия.
Президент Обама также примет участие в мероприятии этого года на тему «Интегрированные отраслевые решения».
АПС будет…
Battery & Critical Power Expo — APS сделает ставку на…
09.02.2015
Компания APS примет участие в выставке The Battery Show, которая будет проходить совместно с выставкой Critical Power Expo в Нови, штат Мичиган, с 15 по 17 сентября на стенде 2144. Перейдите по этим ссылкам, чтобы узнать больше о выставке: http://www.thebatteryshow.com/ http://www.criticalpowerexpo.com/
APS участвует в выставке IPAC
05.05.2015
Компания Applied Power Systems примет участие в Международной конференции по ускорителям частиц. Подробную информацию можно найти по адресу: http://app.core-apps.com/ipac15/exhibitors/12e3b372e2b2f30a437d12c272df69.22. Загрузите это приложение для виртуального тура по конференции: http://m.core-apps.com/ipac15.
Биполярный источник питания с нулевым кроссовером.
..
25.02.2014
Этот биполярный источник питания с нулевым перекрестным искажением был разработан для управления магнитами позиционирования луча в ускорителях частиц и научных лазерных приложениях. Этот источник питания представляет собой высокоточный линейный усилитель, который подключается к обычному однополярному источнику постоянного напряжения и превращает его в прецизионный биполярный источник питания с нулевыми кроссоверными искажениями. Этот линейный усилитель класса AB рассчитан на 160 А при 25 В и имеет пульсации напряжения менее 5 мВ от пика до пика. При использовании в сочетании с готовым однополярным источником напряжения источник питания обеспечивает прецизионный биполярный выходной сигнал…
3200 Ампер / 850VDC выпрямитель для буровой установки
18/02/2014
Промышленный заказчик должен был спроектировать буровую установку, которая будет питаться от 3-х дизельных генераторов.
Компания APS поставила (2) трехфазных выпрямителя 100-6758 с воздушным охлаждением, 3200 А, для обеспечения шины 850 В постоянного тока, необходимой для приводов двигателей с ЧРП. Мы также предоставили (2) прерывателя динамического торможения IAP2KD17 для ограничения напряжения на шине постоянного тока во время опускания двигателя лебедки. Выпрямитель и тормозные прерыватели являются стандартными продуктами APS.
18-импульсный диодный мостовой выпрямитель, рассчитанный на 1100…
17/09/2013
Компания Applied Power Systems производит этот 18-импульсный диодный мостовой выпрямитель, который обеспечивает выходную мощность постоянного тока 1100 А для гальваники. Полупроводниковые выпрямители соединены параллельно шинами и установлены на высокопроизводительном экструдированном радиаторе, который охлаждается центробежным вентилятором с двойным входом. Компания APS использовала свои существующие возможности в области усовершенствованного управления температурным режимом, чтобы быстро спроектировать и изготовить эту нестандартную сборку для заказчика.
Новый высоковольтный выключатель до 18 000 В /…
17.09.2013
Компания Applied Power Systems произвела этот высоковольтный твердотельный переключатель, интегрировав стандартные и готовые продукты, в том числе плату драйвера затвора высоковольтного тиристора BAP-1289, полупроводниковую сборку высоковольтного тиристора и высоковольтную зажимную систему, которая минимизирует как электрическое, так и тепловое сопротивление при обеспечение тесного контакта полупроводника с радиатором и шинами для достижения максимальной производительности устройств. Устройство способно коммутировать 10 000 ампер при 18 000 В в импульсном режиме и использовалось в различных приложениях, от импульсных лазеров до запуска плазмы…
3-фазный диодный мост Рассчитан на 3000 В постоянного тока при 1500…
09.02.2013
Компания Applied Power Systems (APS) только что построила этот 3-фазный диодный мост для удовлетворения требований к мощному выпрямлению дизельного генератора, используемого в тяговом двигателе.
Модель # APE6D7 обеспечивает выходной ток постоянного тока до 1500 А (макс. непрерывный) при напряжении 3300 В постоянного тока. Устройство было усилено, чтобы выдерживать сильные удары и вибрацию. Заказчик интегрирует свой собственный заменяемый на месте блок вентилятора, чтобы обеспечить поток воздуха, соответствующий размерам нашей изолированной рамы, которая направляет поток воздуха равномерно по всем поверхностям радиатора для оптимального управления температурой.
Диодный мост — полупроводники
Меню
Счет
Посмотреть как Список Сетка
Позиции 1-24 из 249
Показывать
24 48 72
на страницу
Сортировать по наименование товара Цена Индекс ранга Установить нисходящее направление
Посмотреть как Список Сетка
Позиции 1-24 из 249
Показывать
24 48 72
на страницу
Сортировать по наименование товара Цена Индекс ранга Установить нисходящее направление
Магазин по
Варианты покупок
Заявка
- Кремний контролируемый 1 вещь
- Наполовину контролируемый 1 вещь
Идентификатор
- СКВ 3 Предметы
Структура
- БТИЗ 1 вещь
Максимальный ток
- 25Ампер 1 вещь
Производитель
- !@ 1 вещь
- Без пометки 10 Предметы
- АББ 1 вещь
- BBC 1 вещь
- Центральный Полумесяц 1 вещь
- CEN 1 вещь
- КОМЧИП ТЕХНОЛОГИЯ 1 вещь
- ДИИ 9 Предметы
- ЭОД 7 Предметы
- ФАГОР 4 Предметы
- ФАКОН 1 вещь
- ФМС 1 вещь
- Дженерал Электрик 2 Предметы
- Общие инструменты 43 Предметы
- ОБЩАЯ СЕМЬЯ 2 Предметы
- Дженерал Полупроводник 1 вещь
- ГС 1 вещь
- чернила 1 вещь
- Инмос/СТ Микроэлектроника 1 вещь
- ИК 3 Предметы
- ИКСИ 3 Предметы
- лямбда 2 Предметы
- ОСНОВНОЙ 1 вещь
- Микроэлектроника 1 вещь
- Моторола 35 Предметы
- Техасские инструменты 1 вещь
- NAE 1 вещь
- МКС 1 вещь
- NJS 2 Предметы
- NTE Electronics Inc. 30
Предметы
- Филипс 4 Предметы
- ПАН ДЖИТ 1 вещь
- POWEREX 1 вещь
- РКА 10 Предметы
- СЕМИКРОН 6 Предметы
- СЕМТЕХ 7 Предметы
- Шинденген Америка 1 вещь
- Шинденген Электрик 2 Предметы
- Сименс 2 Предметы
- Кремниевый силовой куб 1 вещь
- ССС 1 вещь
- СТ 1 вещь
- Солитрон 2 Предметы
- Твердотельные устройства Inc 1 вещь
- SSDI 1 вещь
- ТАЙВАНЬ ПОЛУ 1 вещь
- ТКГ 1 вещь
- Тошиба 1 вещь
- Юнитрод 7 Предметы
- ВАРО 22 Предметы
- Вишай 6 Предметы
30
ПредметыПоказать больше
Единица измерения
- Каждый 39 Предметы
- Набор 3 Предметы
Allied Electronics & Automation, часть RS Group
Вы видите эту страницу, если страница, которую вы искали, не существует или больше недоступна.
