Диодный мост 5 ампер: конструкция, принцип работы и применение

Что такое диодный мост. Как работает диодный мост на 5 ампер. Какие бывают разновидности диодных мостов. Каковы основные характеристики диодных мостов. Где применяются диодные мосты на 5 ампер.

Что такое диодный мост и как он устроен

Диодный мост представляет собой электронное устройство, состоящее из четырех диодов, соединенных по определенной схеме. Его основная функция — преобразование переменного тока в постоянный. Диодный мост на 5 ампер способен пропускать ток силой до 5 А.

Конструктивно диодный мост может быть выполнен в виде:

• Отдельных диодов, соединенных по мостовой схеме

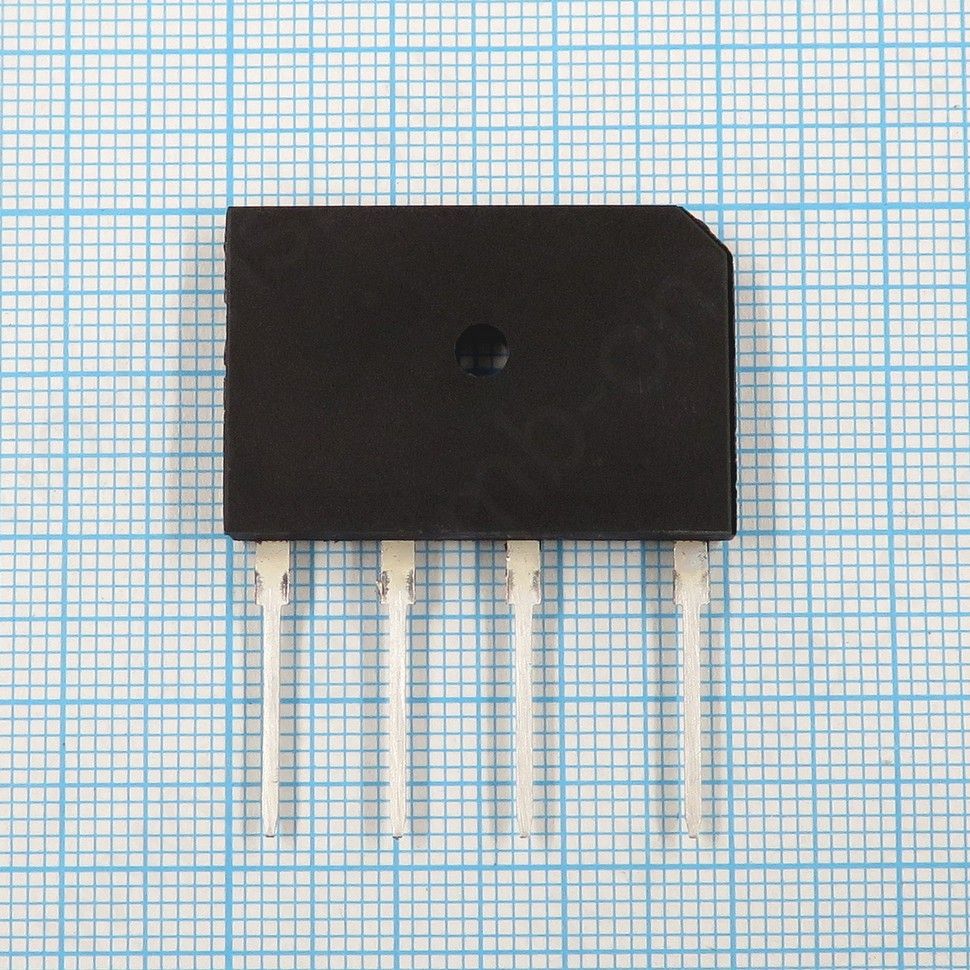

• Единого монолитного корпуса с четырьмя выводами

Принцип работы диодного моста основан на свойстве диодов пропускать ток только в одном направлении. За счет особого соединения диодов, на выходе моста формируется однонаправленный пульсирующий ток.

Принцип работы диодного моста на 5 ампер

Рассмотрим подробнее, как работает диодный мост на 5 ампер:

1. На вход моста подается переменное напряжение, например, 220 В.
2. В положительный полупериод ток проходит через диоды VD1 и VD4.
3. В отрицательный полупериод — через диоды VD2 и VD3.
4. На выходе моста формируется пульсирующее напряжение одной полярности.
5. Максимальный ток через мост может достигать 5 А.

Таким образом, диодный мост выполняет двухполупериодное выпрямление переменного тока. Это позволяет более эффективно использовать энергию входного сигнала по сравнению с однополупериодным выпрямлением.

Основные разновидности диодных мостов

Диодные мосты можно классифицировать по нескольким признакам:

По количеству фаз входного напряжения:

• Однофазные — для работы с однофазной сетью 220 В
• Трехфазные — для трехфазных сетей 380 В

По максимальному току:

• Маломощные — до 1 А
• Средней мощности — 1-10 А
• Мощные — более 10 А

По конструктивному исполнению:

• В виде отдельных диодов
• В едином корпусе

Диодный мост на 5 ампер относится к мостам средней мощности и чаще всего выпускается в монолитном корпусе.

Характеристики диодных мостов

При выборе диодного моста на 5 ампер следует учитывать его основные технические параметры:

• Максимальный выпрямленный ток — 5 А
• Максимальное обратное напряжение — обычно 400-1000 В
• Падение напряжения в открытом состоянии — 0,7-1,2 В
• Максимальная рабочая частота — до 400-1000 Гц
• Рабочая температура — -55…+150°C

Важно выбирать диодный мост с запасом по току и напряжению для надежной работы. Рекомендуется, чтобы максимальные параметры превышали рабочие в 1,5-2 раза.

Достоинства и недостатки диодных мостов

Диодные мосты обладают рядом преимуществ по сравнению с другими схемами выпрямления:

• Простота конструкции
• Низкая стоимость
• Высокая надежность
• Компактные размеры
• Эффективное использование энергии входного сигнала

К недостаткам можно отнести:

• Наличие пульсаций выходного напряжения
• Падение напряжения на диодах
• Ограничение по максимальной частоте

Однако в большинстве применений преимущества диодных мостов перевешивают их недостатки.

Области применения диодных мостов на 5 ампер

Диодные мосты на 5 ампер находят широкое применение в различных областях электроники и электротехники:

• Блоки питания электронных устройств
• Зарядные устройства
• Источники бесперебойного питания
• Сварочные аппараты
• Электроприводы и системы управления двигателями
• Светодиодные драйверы
• Автомобильная электроника

Везде, где требуется преобразование переменного тока в постоянный при токах до 5 А, могут использоваться такие диодные мосты.

Схемы включения диодных мостов

Рассмотрим несколько типовых схем с применением диодных мостов на 5 ампер:

Простейший выпрямитель:

• Диодный мост подключается к вторичной обмотке трансформатора
• К выходу моста подключается конденсатор большой емкости
• Далее может идти стабилизатор напряжения

Мостовой выпрямитель с удвоением напряжения:

• Используются два диодных моста
• Выходы мостов соединяются последовательно
• Позволяет получить удвоенное выходное напряжение

Трехфазный выпрямитель:

• Применяется три диодных моста
• Каждый мост подключается к своей фазе
• Выходы мостов соединяются параллельно

Это лишь базовые схемы. На практике используются и более сложные схемотехнические решения с диодными мостами.

Выбор диодного моста на 5 ампер

При выборе диодного моста на 5 ампер следует учитывать следующие факторы:

• Максимальный ток должен быть не менее 5 А, лучше с запасом
• Обратное напряжение должно превышать амплитуду входного напряжения
• Рабочая частота должна соответствовать частоте сети
• Тип корпуса должен подходить для монтажа
• Диапазон рабочих температур должен соответствовать условиям эксплуатации

Рекомендуется выбирать изделия проверенных производителей, таких как Vishay, Fairchild, ST Microelectronics и др.

Заключение

Диодные мосты на 5 ампер — это простые и надежные устройства для выпрямления переменного тока. Они широко применяются в силовой электронике благодаря своим преимуществам. При правильном выборе и эксплуатации диодные мосты обеспечивают стабильную работу в течение длительного срока. Понимание принципов работы и основных характеристик диодных мостов позволяет грамотно их использовать в различных электронных схемах.

Диодный мост на 50 ампер в Пскове: 851-товар: бесплатная доставка [перейти]

Партнерская программаПомощь

Псков

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Мебель и интерьер

Мебель и интерьер

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Все категории

ВходИзбранное

Диодный Мост Генератора Для, На Форд/Форт/Ford Focus Ii/C-Max/Для, Вольво/Volvo S4/С40

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост генератора UTM en2727a

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост для а/м Маз,Белаз, Камаз к ген. Г6582 (ЗиТ) БПВ 17-100-02

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост для а/м ВАЗ 21073 инжектор, к ген. 372-03(5) (ЗиТ) БВО 56-90-01

ПОДРОБНЕЕЕще цены и похожие товары

Диодный Мост Генератора Для, На Шевроле/Шевролет/Chevrolet Niva 02-> Krauf Aer9322ad

ПОДРОБНЕЕЕще цены и похожие товары

Диодный Мост Tesla Technics арт. TT34547

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост генератора UTM en0434a

ПОДРОБНЕЕЕще цены и похожие товары

Диодный Мост Генератора 2110 (6 Диодов) На Генератор «Прамо» Электромодуль арт. МП 13-80-3

ПОДРОБНЕЕЕще цены и похожие товары

Мост диодный генератора Ford Focus I 1.8i/2.0i StartVOLT VDB 1071

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост генератора UTM EM0081C

ПОДРОБНЕЕЕще цены и похожие товары

50 ампер

Диодный Мост Tesla Technics арт. TT34468

ПОДРОБНЕЕЕще цены и похожие товары

Мост диодный генератора Toyota Corolla 1.6i StartVOLT VDB 1904

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост! VW Golf III/Vento 1.4-2.0 92>, Passat 1.8 93>

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост 2110, Волга 406, БАТЭ, (БВО03-105-02) Диодный мост 2110, Волга 406, БАТЭ, (БВО03-105-02

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост генератора UTM EB0753A

ПОДРОБНЕЕЕще цены и похожие товары

Диодный Мост Mobiletron арт. RB24H

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост генератора UTM EV8303B

ПОДРОБНЕЕЕще цены и похожие товары

Мост диодный ВАЗ,ГАЗ серии 51. 3771-10 ELTRA 5102.3771320-01/МП13-100-3-402/211112-05

ПОДРОБНЕЕЕще цены и похожие товары

Диодный Мост Mobiletron арт. RB134H

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост генератора UTM Nsii0010310241 ED9410A

ПОДРОБНЕЕЕще цены и похожие товары

Диодный Мост Tesla Technics арт. TT34279

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост генератора UTM EA9094A

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост генератора Krauf AEF0600UT

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост

ПОДРОБНЕЕЕще цены и похожие товары

Диодный Мост Mobiletron арт. RB160H

ПОДРОБНЕЕЕще цены и похожие товары

Диодный Мост Tesla Technics арт. TT34245

ПОДРОБНЕЕЕще цены и похожие товары

Диодный мост генератора 2110 (6 диодов) на генератор «Прамо»

ПОДРОБНЕЕЕще цены и похожие товары

Мост диодный генератора Hyundai Solaris/KIA Rio StartVOLT VDB 08L5

ПОДРОБНЕЕЕще цены и похожие товары

Диодный Мост Генератора 2170 (8 Диодов) На Генератор «Прамо» Электромодуль арт. МП13-100-3

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 44

Диодный мост на 50 ампер

устройство, принцип работы, обозначение на схеме

Наряду с линейными устройствами в электрической цепи можно встретить и нелинейные полупроводниковые элементы, имеющие самый разнообразный функционал в составе электронной схемы. Среди полупроводниковых приборов особое место занимает диодный мост, выполняющий роль преобразователя переменного напряжения в постоянное. Хоть для этих целей с тем же успехом может применяться и обычный диод, но сфера их применения существенно ограничивается рабочими параметрами одного элемента. Решить недостатки единичной детали помогла диодная сборка из нескольких, существенно отличающихся характеристиками и принципом работы.

Устройство и принцип работы

Диодный мост представляет собой электронную схему, собранную на основе выпрямительных диодов, который предназначен для преобразования подаваемого на него переменного тока в постоянный. Чаще всего в состав схемы включаются диоды Шоттки, но это не категоричное требование, поэтому в каком-либо конкретном случае может заменяться и другими моделями, подходящими по техническим параметрам. Схема моста из полупроводниковых диодов включает в себя четыре элемента для одной фазы. Диодный мостик может набираться как отдельными диодами, так и собираться единым блоком, в виде монолитного четырехполюсника.

Принцип работы диодного моста основывается на способности p – n перехода пропускать электрический ток только в одном направлении. Схема включения диодов в мост построена таким образом, чтобы для каждой полуволны создавался свой путь протекания электрического тока к подключенной нагрузке.

Рис. 1. Принцип работы диодного моста

Для пояснения выпрямления диодным мостом необходимо рассматривать работу схемы относительно формы напряжения на входе. Следует отметить, что кривая напряжения за один период имеет две полуволны – положительную и отрицательную. В свою очередь, каждая полуволна имеет процесс нарастания и убывания по отношению к максимальной точке амплитуды.

Поэтому работа выпрямительного устройства будет иметь такие этапы:

• На вход выпрямительного моста, обозначенного буквами А и Б подается переменное напряжение 220В.
• Каждая полуволна, подаваемая из электрической сети или от обмоток трансформатора, преобразуется в постоянную величину парой диодов, расположенных по диагонали.
• Положительная полуволна будет проводиться парой диодов VD1 и VD4 и выдавать на выход моста полуволну в положительной области оси ординат.
• Отрицательная полуволна будет выпрямляться парой диодов VD2 и VD3, с которых на том же выходе моста возникнет очередная полуволна в положительной области.

В связи с тем, что оба полупериода получают реализацию на выходе диодного моста, такое электронное устройство получило название двухполупериодного выпрямителя, также его называют схемой Гретца.

Обозначение на схеме и маркировка

На электрической схеме диодный мост может иметь различные варианты изображения. Чаще всего вы можете встретить такие обозначения:

Рис. 2. Обозначение на схеме

Первый вариант обозначения мостового выпрямителя используется, как правило, в тех ситуациях, когда электронный прибор представляет собой монолитную конструкцию, единую сборку. На схеме маркировка выполняется латинскими буквами VD, за которыми указывается порядковый номер.

Второй вариант наиболее распространен  для тех ситуаций, когда диодный мост состоит из отдельных полупроводниковых устройств, собранных в одну схему. Маркировка второго варианта, чаще всего, выполняется в виде ряда VD1 – VD4.

Следует также отметить, что вышеприведенное схематическое обозначение и маркировка хоть и имеет общепринятый характер, но может нарушаться при составлении схем.

Разновидности диодных мостов

В зависимости от количества фаз, которые подключаются к диодному мосту, различают однофазные и трехфазные модели. Первый вариант мы детально рассмотрели на примере схемы Гретца выше.

Трехфазные выпрямители, в свою очередь, разделяются на шести- и двенадцатипульсовые модели, хотя схема диодного моста у них идентична. Рассмотрим более детально работу диодного устройства для трехфазной схемы.

Рис. 3. Схема трехфазного диодного моста

Диодный мост, приведенный на рисунке выше, получил название схемы Ларионова. Конструктивно для каждой из фаз устанавливается сразу два диода в противоположном направлении друг относительно друга. Здесь важно отметить, что синусоида во всех трех фазах имеет смещение в 120° друг относительно друга, поэтому на выходах устройства при наложении результирующей диаграммы получится следующая картина:

Рис. 4. Напряжение выпрямленное трехфазным мостом

Как видите, в сравнении с однофазным выпрямителем на базе диодного моста картина получается более плавной, а скачки напряжения имеют значительно меньшую амплитуду.

Технические характеристики

При выборе конкретного диодного моста для замены в выпрямительном блоке или для любой другой схемы важно хорошо ориентироваться в основных технических параметрах.

Среди таких характеристик наиболее значимыми для диодного моста являются:

• Амплитудное максимальное напряжение обратной полярности – это пороговое значение более которого уже произойдет необратимый процесс и полупроводник выйдет со строя. Обозначается как U_Аобр в отечественных моделях или V­_rpm для зарубежных.
• Среднее обратное напряжение – представляет собой номинальное значение электрической величины, которое может прикладываться в процессе эксплуатации. Имеет обозначение  U_обр в отечественных образцах или V­_r(rms) для зарубежных диодных мостов.
• Средний выпрямленный ток – обозначает действующую величину электрического тока на выходе диодного моста. На устройствах указывается как I_пр или I_o для моделей отечественного или зарубежного производства соответственно.
• Амплитудный выпрямленный ток – это максимальный ток на выходе выпрямителя, определяемый пиком полуволны на кривой, обозначается как I_fsm для пульсирующего тока на положительном и отрицательном выводе.
• Падение напряжения в прямой полярности – определяет потерю напряжения от собственного сопротивления диодного моста. На устройстве обозначается как V­_fm.

Если вы хотите выбрать модель на замену, допустим в сети 220 В, то главный параметр для диодного моста обратный ток и напряжение. Рабочие характеристики должны значительно превышать номинал сети, к примеру, при напряжении 220 В – диодный мост должен выдерживать около 400 В. По току подойдет и меньший запас, но его также следует предусмотреть.

Преимущества и недостатки

Кроме диодного моста существуют и другие способы преобразования переменного в постоянный ток. В сравнении с однополупериодным, двухполупериодное выпрямление обладает рядом преимуществ:

• И отрицательная, и положительная полуволна синусоиды преобразуются в выходное напряжение, поэтому вся мощность трансформатора используется в наиболее оптимальной степени.
• За счет большей частоты пульсации получаемое от диодного выпрямителя напряжение куда проще сглаживать при помощи фильтров.
• Использование электроэнергии под нагрузкой уменьшает потери мощности на перемагничивание сердечника, возникающее из-за процессов взаимоиндукции в обмотках питающего трансформатора.
• Гармоничное перераспределение кривой электротока и напряжения на выходе – за счет передачи каждого полупериода сразу двумя диодами в мосте, выходной параметр получается куда более равномерным.

К недостаткам диодного моста следует отнести и большее падение напряжения, в сравнении с однополупериодной схемой или выпрямителем с отводом из средней точки. Это обусловлено тем, что ток протекает сразу черед два полупроводниковых элемента и встречает омическое сопротивление от каждого из них. Такой недостаток может оказывать существенное влияние в слаботочных цепях, где доли ампера могут решать значение сигналов, режимы работы агрегатов и т.д. В качестве решения могут применяться диодные мосты с диодами Шотки, у которых падение прямого напряжения относительно ниже.

Еще одним недостатком является сложность определения перегоревшего звена, так как при выходе со строя хотя бы одного диода вся схема будет продолжать работать. Понять, что один из полупроводниковых элементов выпал из цепи можно лишь с помощью измерений, далеко не всегда прибор или схема отреагируют при сбое видимой неисправностью.

Практическое применение

На практике диодный мост имеет довольно широкий спектр применения – это и цифровая техника, блоки питания в персональных компьютерах, ноутбуках, различных устройствах, автомобильных генераторах, питающихся от низкого постоянного напряжения. Помимо этого их можно встретить в системах звуковоспроизведения, измерительной техники, теле- радиовещания, они устанавливаются в ряде различных устройств по всему дому. Для лучшего понимания роли диодного моста в этих приборах мы рассмотрим несколько конкретных схем, в которых он применяется.

Примеры схем с диодным мостом и их описание

Одна из наиболее простых схем с применением диодного моста – это зарядное устройство, применяемое для оборудования, питаемого низким напряжением. Один из таких вариантов рассмотрим на следующем примере

Рис. 5. Схема зарядного устройства

Как видите на рисунке, от понижающего трансформатора Т1 напряжение из переменного 220В преобразуется в переменное на уровне 7 – 9В. После этого пониженное напряжение подается на диодный мост VD, от которого выпрямленное через сглаживающий конденсатор С1 на микросхему КР. От микросхемы выпрямленное напряжение стабилизируется и выдается на клеммы разъема.

Рис. 6. Схема карманного фонаря

На рисунке выше приведен пример схемы карманного фонаря, данная модель подключается к бытовой сети 220В через розетку, что представлено соединением разъема Х1 и Х2. Далее напряжение подается на мост  VD, а с него уже на микросхему DA1, которая при наличии входного питания сигнализирует об этом через светодиод HL1. После этого напряжение питания приходит на аккумулятор GB, который заряжается и затем используется в качестве основного источника питания для лампы фонарика.

Пример схемы сварочного агрегата

Здесь представлен пример схемы сварочного агрегата, в котором диодный мост устанавливается сразу после понижающего трансформатора для выпрямления электрического тока. Из-за сложности схемы дальнейшее рассмотрение работы устройства нецелесообразно. Стоит отметить, что существуют и другие устройства с еще более сложным принципом работы – импульсные блоки питания, ШИМ модуляторы, преобразователи и т.д.

Страшный «файловый тест» контроллера моста на идеальных диодах LT4320

к Райан Хафф и Каунг Хту

LT4320/LT4320-1 — это идеальные контроллеры диодного моста, которые управляют четырьмя N-канальными МОП-транзисторами и поддерживают выпрямление напряжения от постоянного тока до 600 Гц. Посмотрите, как их можно использовать для замены обычных диодов:





<img src=’https://www.analog.com/-/media/analog/en/products/image/ltc/lt4320-18083.png?la=en&w=435 ‘ alt=»?amp;amp;amp;amp;gt;

Рис. 1. LT4320, заменяющий обычные диоды. Схема

. Благодаря максимальному доступному напряжению и уменьшению рассеиваемой мощности (см. сравнение термограмм ниже) идеальный диодный мост упрощает конструкцию источника питания и снижает его стоимость, особенно в низковольтных приложениях. Идеальный диодный мост также устраняет проблемы с тепловым расчетом, дорогостоящие радиаторы и значительно уменьшает площадь печатной платы. Внутренний подкачивающий насос LT4320 поддерживает полностью N-канальную конструкцию MOSFET, что позволяет отказаться от более крупных и дорогих P-канальных MOSFET-переключателей.





<img src=’https://www.analog.com/-/media/analog/en/products/image/ltc/lt4320-18084. png?la=en&w=435 ‘ alt=’Термограмма пассивного диодного моста’?amp;amp;amp;amp;gt;

Рисунок 2. Сравнение LT4320 и обычных диодов Термограф

LT4320 имеет очень надежную схему управления MOSFET. Если источник питания выходит из строя, включается и выключается или закорочен, контроллер быстро отключает МОП-транзисторы, сводя к минимуму переходные процессы обратного тока.

Надежность LT4320 продемонстрирована с помощью страшного «теста файлов». Поскольку напильник (также известный как рашпиль) имеет много зубцов, легкое царапание выходной клеммы источника питания переменного тока по напильнику периодически подает питание в быстрой последовательности на идеальную диодную схему. См. следующее схематическое изображение тестовой установки:





<img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/the-dreaded-file-test-on -an-lt4320-ideal-diode-bridge-controller/50-blog-5.png?la=en&w=435′ alt=’Ужасный «файловый тест» идеального диодного мостового контроллера LT4320’& гт;

Рис. 3. File Test Setup

, а вот и схема в действии!

Как видно на желтой кривой выходного напряжения, на протяжении всего теста идеальный диод LT4320 не только выживает, но и продолжает выпрямлять входное напряжение в двухполупериодном режиме.

LT4320 предназначен для выпрямления напряжения постоянного тока до 60 Гц, а LT4320-1 предназначен для выпрямления напряжения постоянного тока до 600 Гц. Возможны более высокие рабочие частоты в зависимости от размера полевого МОП-транзистора и рабочего тока нагрузки.

Авторы

Райан Хафф

Каунг Хту

Драйвер двигателя постоянного тока H-Bridge 5 А с использованием MC33886

Этот крошечный модуль был разработан для использования в робототехнике, электроинструментах и ​​автомобилях. Модуль на основе MC33886 от NXP, MC33886, представляет собой монолитную силовую ИС, содержащую логику управления, подкачку заряда, привод затвора и схему Н-моста с низким выходом RDS(ON)MOSFET в небольшом корпусе для поверхностного монтажа.

MC33886 — это монолитный h-мост, идеально подходящий для двигателя постоянного тока с дробной мощностью и двунаправленного соленоидного управления тягой. ИС включает в себя внутреннюю логику управления, зарядный насос, привод затвора и низкие Rds. Выходная схема МОП-транзистора. MC33886 может управлять непрерывными индуктивными постоянными токами нагрузки до 5 А. Выходные нагрузки могут иметь широтно-импульсную модуляцию (ШИМ) на частотах до 10 кГц. Выход состояния неисправности сообщает о пониженном напряжении, коротком замыкании и перегреве. Два независимых входа управляют двумя выходами тотемного полюса полумоста.

Характеристики

• Питание от 5 В до 28 В
• TTL/CMOS-совместимые входы
• Непрерывный постоянный ток нагрузки до 5,2 А мин.
• Ограничение выходного тока при мин. 5,2 А с ШИМ-регулированием тока
• Отключение при коротком замыкании для выходных токов свыше 8 А
• Логические входы, совместимые с ТТЛ/КМОП
• Рабочая частота до 10 кГц
• Защита от перегрева и короткого замыкания
• Отключение при пониженном напряжении Функция
• Управление выходом через два независимых входа (вперед, назад, свободный ход, низкий/высокий)
• Предусмотрены два входа отключения: Низкий = Истина и Высокий = Истина

Драйвер двигателя постоянного тока H-Bridge 5 А с использованием MC33886 — [Ссылка]

Подпишитесь на нас и поставьте лайк:

КАТЕГОРИИ БЛОГРОЛЛ

Присоединяйтесь к 97 426 другим подписчикам

Архивы

Архивы Выбрать месяц Март 2023 Февраль 2023 Январь 2023 Декабрь 2022 Ноябрь 2022 Октябрь 2022 Сентябрь 2022 Август 2022 Июль 2022 Июнь 2022 Май 2022 Апрель 2022 Март 2022 Февраль 2022 Январь 2022 Декабрь 2021 Ноябрь 2021 Октябрь 2021 Сентябрь 2021 1 2 Июнь 2021 Август 2021 Июль 2020 Март 2021 Февраль 2021 Январь 2021 Декабрь 2020 Ноябрь 2020 Октябрь 2020 Сентябрь 2020 Август 2020 Июль 2020 Июнь 2020 Май 2020 Апрель 2020 Март 2020 Февраль 2020 Январь 2020 Декабрь 2019Ноябрь 2019 г.
