Что такое выпрямитель напряжения и для чего он нужен
Выпрямитель напряжения — это электронное устройство, предназначенное для преобразования переменного тока в постоянный. Основная задача выпрямителя заключается в том, чтобы «выпрямить» синусоидальные колебания переменного тока, сделав его однонаправленным.
Выпрямители необходимы во многих электронных устройствах, так как большинство электронных компонентов и схем работают именно от постоянного тока. При этом электрическая сеть обычно подает переменное напряжение. Поэтому выпрямители являются неотъемлемой частью блоков питания различной аппаратуры.
Основные элементы и принцип работы выпрямителя
В состав выпрямителя обычно входят следующие основные элементы:
- Трансформатор — для понижения сетевого напряжения до нужного уровня
- Выпрямительный блок (диоды или диодный мост) — для преобразования переменного тока в пульсирующий постоянный
- Сглаживающий фильтр — для уменьшения пульсаций выпрямленного напряжения
- Стабилизатор напряжения — для поддержания постоянного напряжения на выходе
Принцип работы выпрямителя основан на свойстве полупроводниковых диодов пропускать ток только в одном направлении. При подаче на диод переменного напряжения, он будет пропускать ток только в течение положительного полупериода, отсекая отрицательную полуволну. Таким образом, на выходе диода получается пульсирующий однонаправленный ток.
Основные виды выпрямителей напряжения
В зависимости от схемы включения диодов и количества фаз преобразуемого тока различают следующие основные виды выпрямителей:

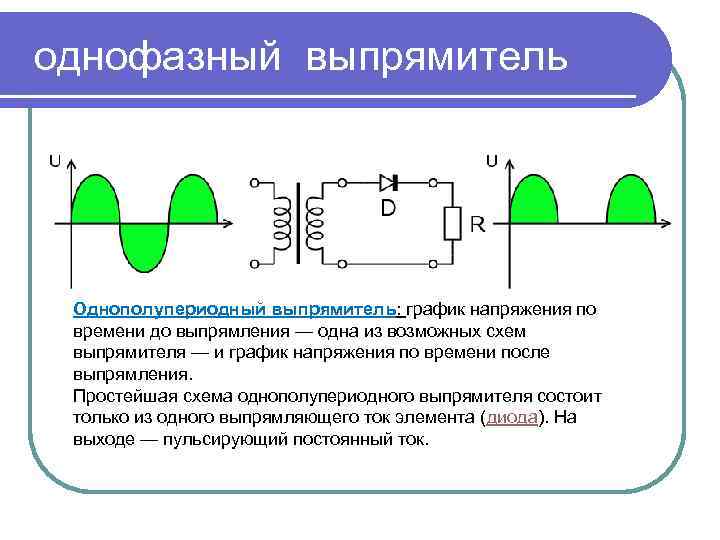

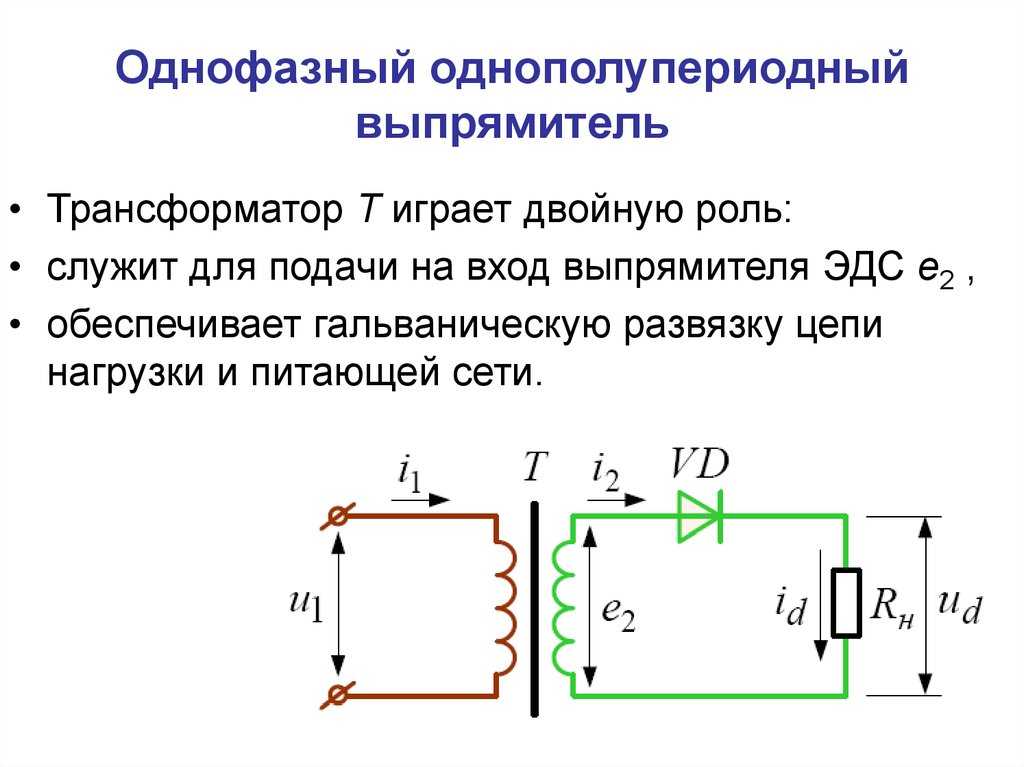

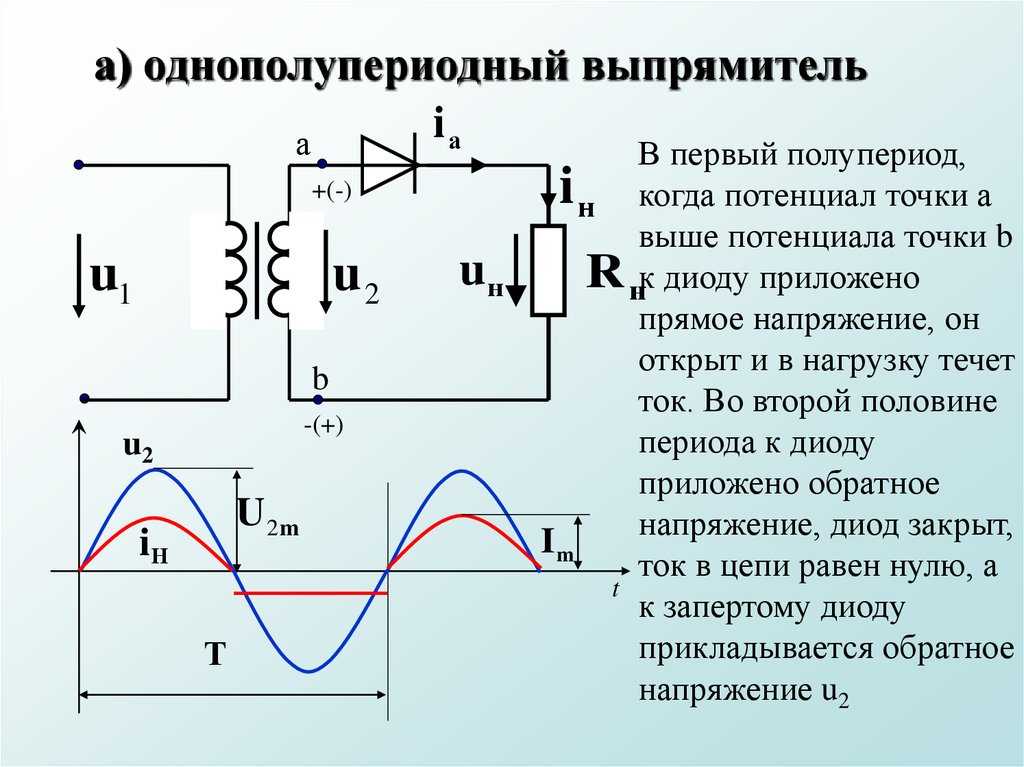

1. Однополупериодный выпрямитель
Самая простая схема, содержащая один диод. Пропускает только положительные полуволны переменного тока. Имеет низкий КПД и большие пульсации.
2. Двухполупериодный выпрямитель со средней точкой
Содержит два диода и трансформатор со средней точкой. Использует оба полупериода переменного тока, что повышает эффективность.

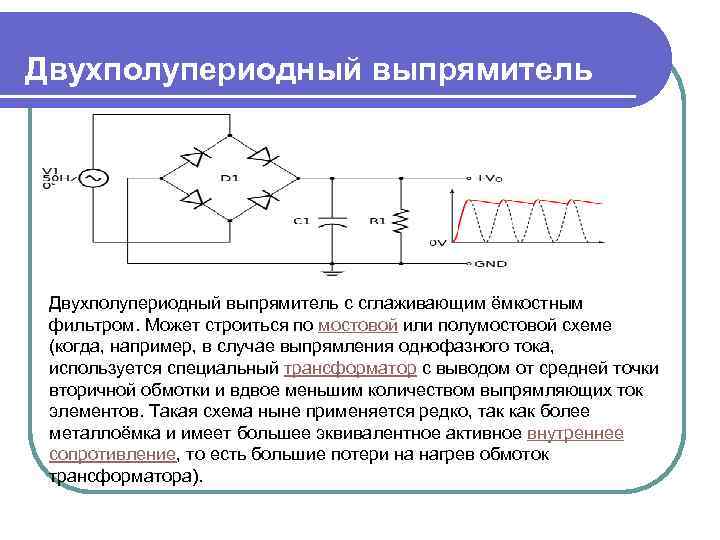

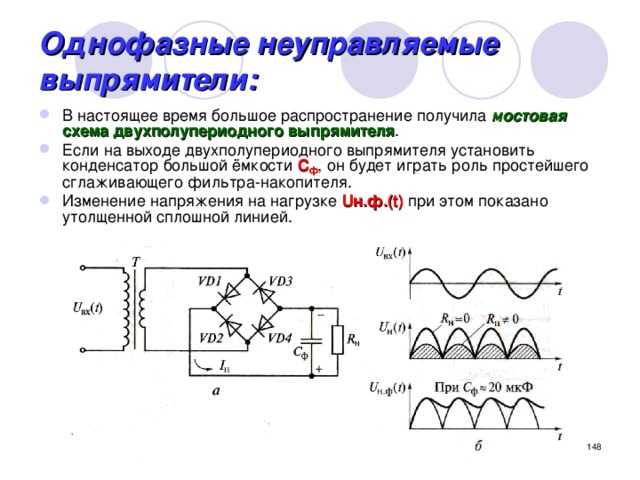

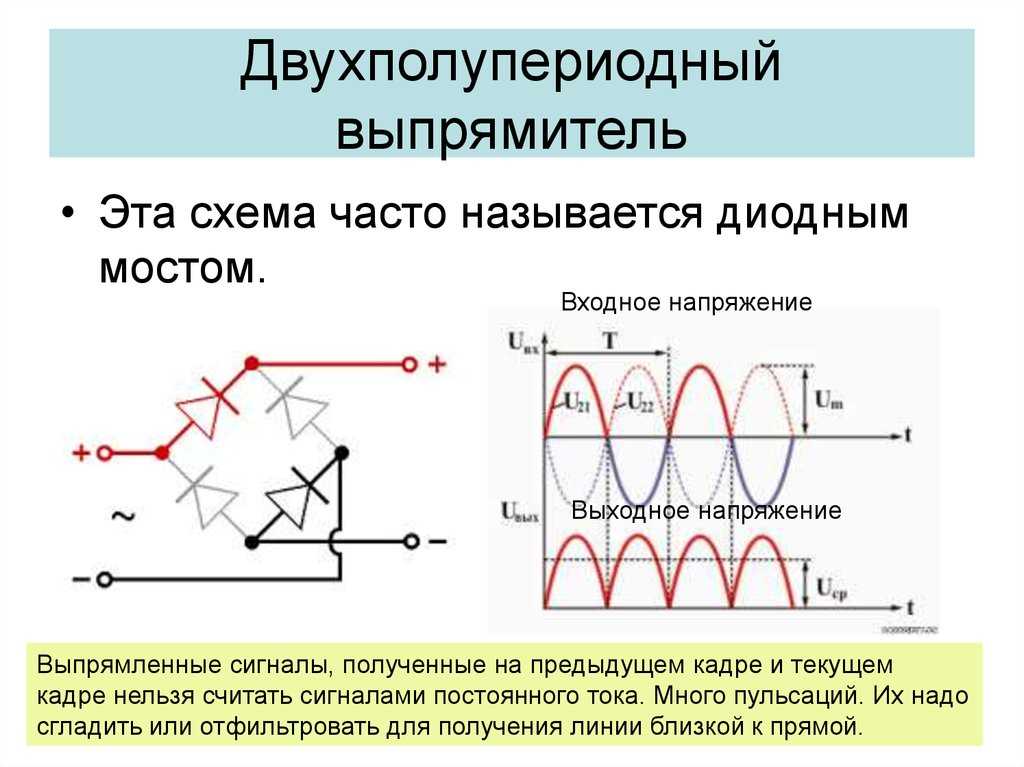

3. Мостовой выпрямитель
Состоит из четырех диодов, соединенных в мостовую схему. Не требует трансформатора со средней точкой. Широко применяется благодаря простоте и эффективности.
4. Трехфазный выпрямитель
Используется для выпрямления трехфазного тока. Бывает с нулевой точкой (три диода) или мостовой (шесть диодов).
Сглаживание пульсаций в выпрямителях
После выпрямительного блока ток все еще имеет заметные пульсации. Для их уменьшения применяются сглаживающие фильтры. Основные типы фильтров:
- Емкостный фильтр — использует конденсатор большой емкости
- Индуктивный фильтр — применяет дроссель (катушку индуктивности)
- LC-фильтр — комбинация индуктивности и емкости
- RC-фильтр — состоит из резистора и конденсатора
- Π-образный фильтр — многозвенная конструкция из конденсаторов и дросселя
Выбор типа фильтра зависит от требуемой степени сглаживания, нагрузки и других параметров схемы.
Стабилизация выходного напряжения выпрямителя
Для обеспечения стабильного выходного напряжения, не зависящего от колебаний входного напряжения и тока нагрузки, в выпрямителях применяются стабилизаторы. Основные виды стабилизаторов:
- Параметрические стабилизаторы — используют нелинейные элементы (стабилитроны)
- Компенсационные стабилизаторы — применяют отрицательную обратную связь
- Импульсные стабилизаторы — работают на высокой частоте, имеют высокий КПД
Стабилизаторы позволяют получить на выходе выпрямителя постоянное напряжение высокого качества, пригодное для питания чувствительной электронной аппаратуры.
Области применения выпрямителей напряжения
Выпрямители напряжения находят широкое применение в различных областях электроники и электротехники:
- Блоки питания электронных устройств (компьютеры, телевизоры, аудиотехника и др.)
- Зарядные устройства для аккумуляторов
- Сварочные аппараты
- Электротранспорт (электровозы, трамваи, метро)
- Системы электроснабжения постоянного тока
- Гальванические производства
- Высоковольтные линии электропередачи постоянного тока
Практически везде, где требуется преобразование переменного тока в постоянный, используются те или иные схемы выпрямления.
Преимущества и недостатки различных типов выпрямителей
Каждый тип выпрямителя имеет свои достоинства и ограничения:
Однополупериодный выпрямитель:
Преимущества: простота конструкции, низкая стоимость.
Недостатки: низкий КПД, большие пульсации, нагрузка на трансформатор.
Двухполупериодный выпрямитель со средней точкой:
Преимущества: лучший КПД, меньшие пульсации.
Недостатки:
Мостовой выпрямитель:
Преимущества: высокий КПД, не требует специального трансформатора, малые пульсации.
Недостатки: большее количество диодов, сложнее конструкция.
Трехфазный выпрямитель:
Преимущества: очень высокий КПД, малые пульсации, подходит для больших мощностей.
Недостатки: сложность конструкции, необходимость в трехфазном питании.
Выбор конкретного типа выпрямителя зависит от требований к качеству выпрямленного напряжения, мощности нагрузки, доступности комплектующих и экономических факторов.
Современные тенденции в развитии выпрямителей
Развитие технологий привело к появлению новых типов выпрямителей и совершенствованию существующих конструкций:
- Использование быстродействующих диодов Шоттки для повышения эффективности
- Применение активных выпрямителей на основе управляемых ключей (MOSFET, IGBT)
- Разработка синхронных выпрямителей с низким падением напряжения
- Интеграция выпрямителей с импульсными преобразователями для улучшения характеристик
- Создание интеллектуальных выпрямителей с микропроцессорным управлением
Эти инновации позволяют создавать более эффективные, компактные и надежные выпрямители для различных применений.
