Дистанционно управляемый выключатель для 3-х ламп

Уже писал ранее об устройстве похожего назначения предназначенном для включения/выключения освещения но рассчитанном (в силу конструкции) на одну лампу.
Для комнаты имеющей люстру с тремя лампами приобрел этот дистанционно управляемый выключатель для 3-х ламп.
Упаковано устройство в качественную коробку-блистер. Единственная из всей посылки пришла неповрежденной, хотя остальные были мягко говоря смяты.

В комплекте практически все необходимое: пульт-передатчик, приемник-выключатель и батарейка.
Пульт-передатчик снабжен клипсой крепящейся на стену при помощи винтов. Винтов в комплекте нет.

Имеется 4 кнопки управления отвечающие за включение всех трех лампочек люстры, либо любой из лампочек по выбору. Материал — вполне качественный пластик. Индикатор красного цвета сигнализирующий о нажатии кнопок пульта.

Батарейка для пульта весьма неплохая, как для китайского девайса: алкалайновая, но нестандартного размера и 12-вольтовая.

Приемник-выключатель имеет достаточно большие размеры (длинну и высоту) и судя по всему предназначен для монтажа под подвесной потолок. Для этого имеються отверстия под винты на корпусе. Сам корпус кстати крепления винтами не имеет — он цельный, и закернован. Поэтому разбирать дабы изучить внутренности не стал…

Материал корпуса — покрашенная бежевой краской сталь. Претензий к качеству — нет.
На корпус нанесена вполне понятная инструкция по монтажу.

На одной стороне приемника-выключателя ~~вывод под редко встречающийся у нас провод заземления~~/провод выпоняющий функцию антены. На второй выводы для подключения к проводам люстры идущим к соответствующим лампочкам (1,2,3 — желтый, белый, синий). Нижний провод черного цвета подключается к нулю люстры (трем ее нулевым проводам). Оставшиеся красный и черный к фазе и нулю линии питания соответственно. Провода качественные многожильные в довольно толстом кембрике-изоляторе, края проводов под монтаж пропаяны.

Зачет.
Проведенные тестовые испытания показали что все работает.
Претензий к устройству не имею. Ну может быть цена…

схема подключения своими руками к освещению в квартире или доме, как работает настенный радиовыключатель, их разновидности

Беспроводной выключатель света дистанционно включает или выключает свет, изменяет яркость свечения и управляет задержкой срабатывания электроламп.

Несмотря на более высокую стоимость, беспроводные выключатели обладают рядом преимуществ по сравнению с проводными аналогами. Они эргономичные, отличаются стильным внешним видом и монтируются в течение нескольких минут. Отпадает необходимость портить стены, поскольку эти изделия надежно крепятся к боковине шкафа, зеркалу, другой мебели.

Устройство и принцип работы беспроводного выключателя

Беспроводной дистанционный выключатель (ДВ) состоит из передатчика, преобразующего управляющий сигнал в радиосигнал задающего генератора. Это происходит после нажатия клавиши выключателя, прикосновению к сенсорной панели или отправки сигнала с телефона по WI-FI. В зоне действия передатчика располагается приемник (актуатор), «замыкающий ↔ размыкающий» контакты силового реле, включенного в разрыв цепи питания, в момент принятия радиосигнала. Помимо радиоволнчастотой 315 МГц или 433,92МГц для передачи сигнала также используются волны инфракрасного диапазона.

Разновидности

Беспроводные выключатели классифицируются по трем основным признакам:

Способу управления освещением. Предлагаемые сегодня торговлей девайсы оснащаются кнопочными или сенсорными переключателями, пультами дистанционного управления (ДУ).

Возможности плавной регулировки потока света. Изменение интенсивности освещения производится длительным нажатием на специальную кнопку устройства с встроенным диммером.
Количеством управляемых осветительных приборов. Существуют беспроводные ДВ, рассчитанные на 1-2-3 и более групп светильников с разным количеством ламп.

Применение дополнительных опций позволяет настраивать функцию задержки исполнения команды на несколько секунд. Она позволяет, например, пользователю совершить ряд действий при включенном освещении до погружения комнаты в полную темноту.

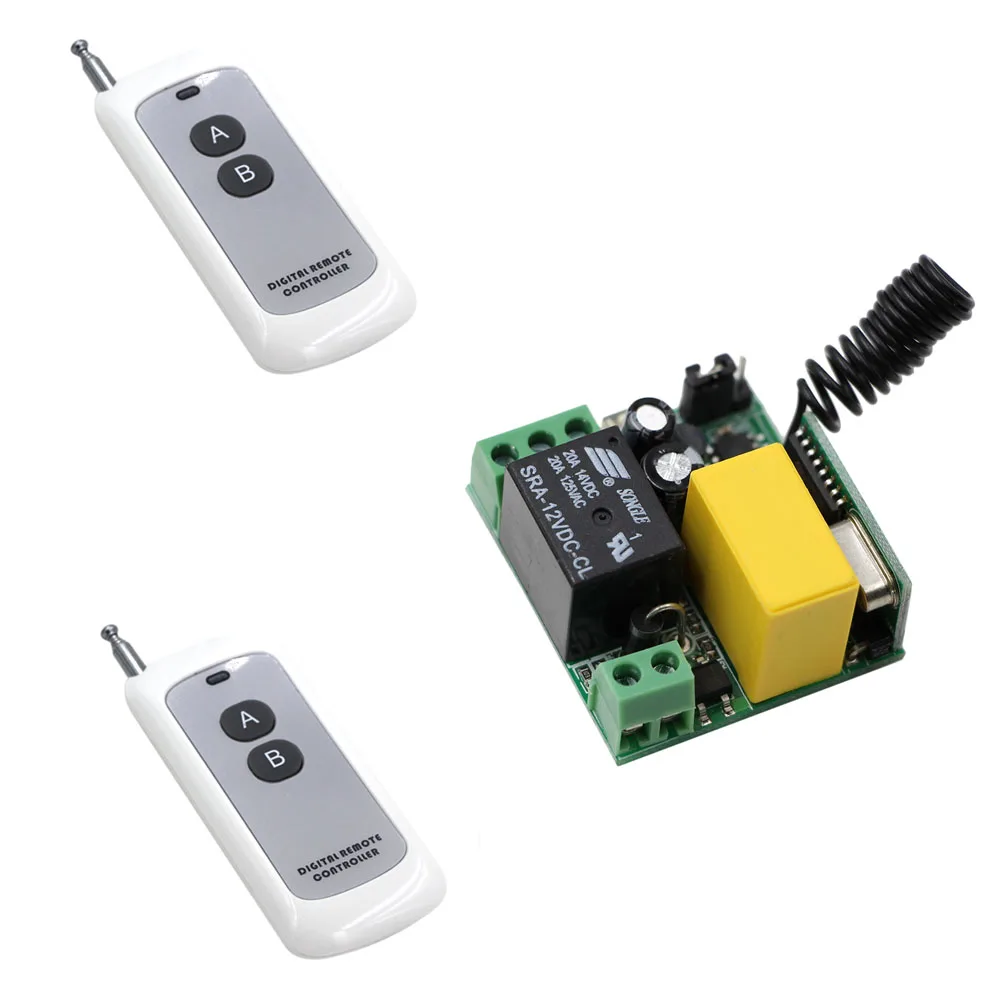

С пультом управления

Наряду с встроенными выключателями, дистанционное управление единичными осветительными устройствами или большими группами светильников может осуществляться с кнопочного брелока или пульта ДУ. На каждый канал на пульте отводится по две кнопки. Одной включают электропитание и увеличивают яркость свечения, другой снижают интенсивность света или отключают электроприборы.

Включение/выключение нагрузки осуществляется кратковременным нажатием кнопкив течении 0,1–1 с, а регулировка светового потока производитсяудержанием той же кнопки более 1 секунды. В заводскую комплектацию входят винты для настенного крепления аксессуара.

Многоканальный радиовыключатель

В многоканальном радиовыключателе допускается настройка до 8 каналов, подключаемых к системе освещения. Это позволяет регулировать освещение во всей квартире или комнатах в доме.

Чтобы не было путаницы, радиовыключатели запоминают адреса исключительно «родных» пультов и выполняют только команды своего битрейта.

Он задается определенной скоростью передачи и приема информации, измеряемой в кбит/с, при этом частота передаваемого сигнала 30-40 кГцостается неизменной. Основой каждого пульта служит генератор импульсов, сигнал которого модулируется кодом определенной команды. Некомплектный пульт ДУ можно отвязать и привязать к девайсу, если его уникальный номер совпадает с аналогичным кодом выключателя.

Сенсорные панели

Внешне сенсорная панель представляет экран из кристаллического стекла с нанесенной разметкой, визуализированной подсветкой. Кратковременным прикладыванием пальца осуществляется коммутация, а удержанием в обозначенном месте панели производится регулировка освещенности диммером. Вносимая от соприкосновения емкость человека меняет параметры конденсатора в электростатическом поле, вырабатывается управляющий сигнал, от которого запускается схема коммутации выключателя. Отсутствие в конструкции механических клавиш увеличивает ресурс работы беспроводных ДВ до 100 тыс. включений.

Wi-Fi или радиочастотные

Наличие Wi-Fi-расширения в смартфоне, планшете или компьютере с выходом в интернет позволяет управлять освещением, используя гаджет по аналогии с пультом ДУ.При отправке определенной команды с гаджета после щелчка на пиктограмму устройства и соответствующий значок действия в ней, передатчик вырабатывает импульс. Затем он преобразуется в сигнал радиочастоты 2,4 ГГц или 5 ГГц Wi-Fi-роутера, который «ловит» приемник устройства, находящийся в зоне покрытия маршрутизатора.

Сфера применения

Вместо традиционных выключателей беспроводные девайсы выбирают в случае:

потребности в новых выключателях, если ремонтные работы в помещении не планируются или нарушают интерьер;
организации управления разными зонами освещения в квартире, доме или комплексе застроек;
в строениях из дерева или с горючими стеновыми материалами, если проводка повышает риск возгорания на объекте.

Преимущества и недостатки

Беспроводной ДВ избавляет от необходимости штробить стены и прокладывать провода к выключателю. Но главное отличие состоит в простой реализации дистанционного управления из места нахождения пользователя.

К недостаткам беспроводных устройств относится потеря контроля системой освещения с разряженной батареей в пульте или отключении интернета в случае задействования WI-FI.

Важные характеристики для выбора

Перед выбором дистанционного выключателя следует определиться с количеством групп светильников, обслуживаемых устройством, можно выбрать от 1 до 8 каналов.

Низкое электропотребление кнопочных и сенсорных радиовыключателей в режиме ожидания 10% – 30% обеспечивает длительную работу передатчика без замены батарейки 2-7 лет.

Также надо просуммировать подключаемую мощность источников света и выбрать изделие с оптимальным значением коммутируемой мощности нагрузки в диапазоне 0,2–5,0 кВт. Следует учитывать, что «дистанционники» на ИК-лучах действуют в пределах прямой видимости приемника, а радиоволны способны огибать препятствия и проникать сквозь стены и перекрытия в здании.

Не стоит «гнаться» за передатчиком с предельно допустимой излучаемой мощностью 10 мВт и зоной действия 100м, поскольку в частном доме достаточно радиуса действия 25–30 м.

Подключение своими руками

Приемный модуль по размерам не больше спичечного коробка и свободно помещается в монтажной коробке, за колпаком люстры или другом месте вблизи монтажных проводов. Он может устанавливаться на месте старого выключателя и других электроустановочных изделий, предварительно извлеченных из стены. Перед подключением необходимо отключить питание на электрощитке, как того требует техника безопасности, и подключить правильно девайс в электрическую цепь:

Необходимо разорвать фазный провод, подходящий к светильнику, и подключить жилы к клеммам Lin и Lout, если изделие одноканальное.
В многоканальном выключателе фаза разделяется и через выходные клеммы L1 out, L2 out, …, Lnout подсоединяется к соответствующей группе ламп.

Общий ноль Nподается на каждую лампу светильника в обвод устройства или через входные и выходные нулевые клеммы модуля, если это предусмотрено конструкцией.

Сам выключатель можно прикрепить двумя способами:

на шурупы с дюбелями/саморезы в подрозетник старого выключателя или вновь высверленное отверстие в стене;
приклеить двухсторонним скотчем, идущим в комплекте с изделием, поверх обоев, облицовочной плитки или на предметы интерьера.

С помощью беспроводных ДВ можно с легкостью управлять источниками света из разных мест, осуществлять коммутацию и изменять яркость свечения светильников или отдельных групп ламп.

Все более популярными становятся беспроводные выключатели с управлением по интернету (WI-FI). Они интегрируются в систему жизнеобеспечения и безопасности «умный» дом в качестве элемента, отвечающего требованиям интеллектуальной технологии.

Полезное видео

⚡️Дистанционный выключатель | radiochipi.ru

На чтение 3 мин. Опубликовано 07.03.2016 Обновлено 07.07.2019

Устройство предназначено для управления одной нагрузкой, например, осветительным прибором. Принципиальная электрическая схема очень проста, и не использует специализированных или программируемых микросхем. Может работать практически с любым пультом дистанционного управления для телевизора или аудиотехники. Важно чтобы пульт передавал данные модулированным ИК-сигналом. Управление осуществляется любой кнопкой пульта.

Кнопку нужно нажать и удерживать нажатой некоторое время. Отпустить кнопку после изменения состояния нагрузки. Быстродействие зависит от параметров пульта ДУ, от выбранной для управления кнопки (команды) и, кроме того, его можно изменить перепайкой перемычки в схеме дистанционного выключателя.

На входе устройства установлен стандартный интегральный фотоприемник для систем дистанционного управления Н1 типа SFH50638. Он рассчитан на прием ИК-излучения, модулированного частотой 38 кГц, при таком излучении будет наибольшая дальность приема. Схема будет работать и с пультами с другой частотой модуляции, но дальность приема будет тем меньше, чем больше частота модуляции отличается от 38 кГц.

При приеме сигнала пульта, передающего команду, на выходе фотоприемника присутствуют импульсы, которыми закодирована команда. Эта схема код не распознает, она просто подсчитывает импульсы на выходе фотоприемника с помощью счетчика. Импульсы следуют с эквивалентной частотой от нескольких сотен Гц до одногодвух кГц, это зависит от поддерживаемой системы кодирования пульта и от выбранной для управления кнопки. Если такой сигнал подать непосредственно на вход, например, Dтриггера, то после каждой команды он будет оказываться в произвольном положении.

Нужно замедлить работу, и это здесь делается с помощью счетчика D1, фактически делящего частоту входных импульсов. Коэффициент деления можно выбрать 256, 512, 1024 и 2048. На схеме выбран коэффициент деления 1024 (база VT1 пдклю чена к выводу 15 D1). Чтобы изменить состояние схемы нужно нажать кнопку пульта и удерживать её нажатой. Если эквивалентная частота импульсного сигнала пульта около 1000 Гц то удерживать кнопку придется примерно одну секунду. За это время счетчик D1 посчитает до 1024 и на его выводе 15 появится логическая единица.

Транзистор VT1 откроется и через него поступит ток на светодиод оптопары А1, которая включит симистор VS1 и через него поступит ток на нагрузку, подключенную к разъему «Нагрузка».
Чтобы выключить нагрузку нужно опять нажать кнопку пульта и удерживать её пока нагрузка не выключится. При этом счетчик досчитает до состояния 2048 и на его выводе 15 появится логический ноль. Транзистор VT1 закроется, симистор тоже закроется и нагрузка будет выключена.

Логическая часть схемы питается напряжением 5V от бестрансформаторного источника, в котором избыток напряжения гасится реактивным сопротивлением конденсатора С4. Напряжение от электросети через конденсатор С4 поступает на выпрямительный мост на диодах VD1-VD4. На выходе моста включен стабилитрон VD5 и конденсатор СЗ. Конденсатор сглаживает пульсации, а стабилитрон ограничивает максимальное напряжение, которое может поступить на конденсатор СЗ и интегральный стабилизатор А2. Напряжение 5V создается интегральным стабилизатором А2 типа 78L05.

В данном устройстве можно использовать практически любой интегральный фотоприемник для системы управления теле, видео или аудиоаппаратуры. В принципе они все аналогичны, различаются только типом корпуса и частотой модуляции. Счетчик К561ИЕ16 можно заменить другим, например, К561ИЕ20, CD4020, CD4040 и даже CD4060, если в качестве входа использовать вход его первого инвертора вывод 11. Транзистор ВС847С можно заменить любым аналогом, например, КТ503. Стабилитрон Д814Д можно заменить любым стабилитроном на напряжение от 8 до 25V. Конденсатор СЗ должен быть на напряжение не ниже напряжения стабилизации стабилитрона VD5. Налаживание заключается в установке быстродействия схемы, путем переключения базы VT1 на один из выходов счетчика D1.

Дистанционный выключатель света с пультом

Для повышения комфорта при использовании осветительных приборов широко используется дистанционный выключатель света. Такие устройства оснащены пультом и позволяют управлять работой систем освещения и отдельных светильников на расстоянии.

Конструкция и принцип работы дистанционного выключателя

К основным элементам, входящим в состав такого устройства, является пульт дистанционного управления (ДУ) и силовой блок, оснащенный приемником сигнала. При использовании радиочастотных систем ДУ в их состав входит контроллер, с помощью которого можно осуществлять управление работой ламп накаливания, галогенными, люминесцентными или светодиодными лампами. При этом возможно управление как единичными осветительными устройствами, так и большими группами светильников.

В зависимости от того, на какой из выключателей должна быть передана команда от пульта ДУ, он подает сигнал, дополнительно включающий в себя код распознавания. Этот код безошибочно принимается именно тем устройством, которое отвечает за коммутацию электрических контактов нужного светильника.

Расстояние, на котором возможно дистанционное управление освещением, в зависимости от назначения и условий эксплуатации выключателей, может составлять от 20 до 500 м.

Дистанционные выключатели света могут управляться с использованием инфракрасных, ультразвуковых, радиочастотных и других устройств.

К преимуществам дистанционных выключателей относятся:

Возможность управлять работой осветительных приборов на расстоянии. Это качество выключателей особенно ценно при размещении значительного количества светильников в помещениях большой площади, а также на улице.
Возможность управлять интенсивностью свечения ламп в зависимости от уровня естественной освещенности в помещениях. Такое техническое решение позволяет достичь существенной экономии электрической энергии, что особенно актуально при необходимости освещения больших площадей.
Возможность программирования выключателя на включение освещения в определенное время (так называемый эффект присутствия).
Простота установки и эксплуатации.
Многоканальность, позволяющая с одного пульта управлять большим количеством осветительных приборов.
Мощность электроприборов, коммутация которых может быть осуществлена с помощью пульта ДУ, достигает 5 кВт.
Отсутствие необходимости в прокладке дополнительной электрической проводки, которая обеспечивает работу обыкновенного проводного выключателя.
Повышенная электрическая и пожарная безопасность таких устройств.

К недостаткам систем дистанционного управления освещением можно отнести их высокую стоимость, а также влияние металлических конструкций на работу радиоволновых устройств.

Для повышения эффективности работы дистанционный выключатель света может использовать датчики освещенности или движения. Также существует возможность управления таким устройством с помощью компьютера или смартфона.

Наиболее распространенным видом управления выключателями этого типа является использование радиоволновых пультов. Значительно реже применяются инфракрасные устройства.

Радиоволновые устройства управления выключателем

Для функционирования подобных устройств используется контроллер, принимающий сигнал от пульта ДУ на определенной радиочастоте и осуществляющий управление работой осветительных устройств.

Такие системы позволяют использовать для управления системой освещения компьютеры или смартфоны. Кроме того, радиочастотное управление обеспечивает большую дальность действия.

При помощи радиовыключателя можно регулировать освещение в ручном или автоматическом режиме. Для включения или выключения ламп может быть использован стационарный выключатель или пульт ДУ. Для осуществления коммутации электрической цепи в таких устройствах используется силовой блок. В зависимости от типа осветительных приборов, а также их мощности в составе этого блока может использоваться электронный или индукционный трансформатор.

Выключатель света с ДУ может располагается в любом удобном пользователю месте, а его силовой блок – непосредственно в корпусе светильника или в распределительном щитке.

Инфракрасные устройства

Пульты, использующие для передачи команд на управляющую схему дистанционного выключателя инфракрасное излучение, редко применяются на сегодняшний день. Это объясняется достаточно существенными их недостатками, такими как небольшой радиус действия, а также необходимость направлять пульт непосредственно на выключатель.

Для того чтобы обеспечить работу подобного устройства, применяется специальный блок управления освещением. Преимуществом использования такого оборудования в квартире является возможность управлять освещением с помощью обыкновенного пульта от телевизора.

Использование датчиков

Помимо переносного пульта ДУ для обеспечения эффективной работы дистанционных выключателей широко применяются датчики различных типов. Наиболее популярными из них являются инфракрасные, микроволновые и звуковые устройства.

Инфракрасные датчики движения

Представляют собой самый распространенный тип подобных устройств. Их принцип действия основан на замыкании или размыкании электрической цепи при улавливании датчиком появления дополнительного инфракрасного излучения в его рабочей зоне. Это происходит при попадании в сектор человека или животного.

К достоинствам устройств такого типа можно отнести абсолютную безопасность для здоровья, невысокую стоимость, а также экономичность и удобство эксплуатации.

К недостаткам таких датчиков относится зависимость качества их работы от погодных условий, возможность ложного срабатывания или отсутствие реакции на попадание в зону действия человека в плотной зимней одежде, которая ограничивает теплоотдачу.

В большинстве случаев такие устройства устанавливаются при входе в квартиру или в подъезде, они предназначены для автоматического включения и отключения освещения на лестничных площадках и позволяют существенно экономить электроэнергию.

В зависимости от условий эксплуатации могут быть выбраны датчики, имеющие различную степень защиты от механических воздействий, а также влаги и пыли. Степень защиты обозначается буквами IP и соответствующими цифрами, значение первой из которых показывает защищенность устройства от проникновения внутрь его корпуса твердых предметов, а вторая – воды. Инфракрасные датчики для выключателей света с ДУ имеют защиту не меньше IP20.

Как правило, подобные устройства имеют радиус действия, не превышающий 20 м. Этого вполне достаточно, чтобы обеспечить надежное срабатывание выключателя света при входе в квартиру. Другим важным параметром, существенно влияющим на эксплуатационные характеристики и цену этих изделий, является угол охвата, который в горизонтальной плоскости может достигать 3600.

Микроволновые датчики

Принцип действия этих устройств основан на постоянном излучении и приеме микроволновых электромагнитных сигналов. На основании анализа принятых электромагнитных волн датчик определяет попадание в зону его ответственности посторонних объектов и подает команду на замыкание или размыкание силовой электрической цепи. Такие устройства полностью независимы от погодных условий, однако при их использовании возможны ложные срабатывания, кроме того, электромагнитное излучение может негативно сказаться на здоровье людей.

Звуковые датчики

Принцип их действия такой же, как и у предыдущих устройств. Различие заключается в том, что в качестве воспринимаемых сигналов используются волны ультразвукового диапазона. Недостатком этих изделий считается их невысокая чувствительность к медленно перемещающимся объектам, а также негативное воздействие ультразвука на поведение некоторых животных.

К другому типу звуковых датчиков можно отнести устройства, срабатывающие при внезапном изменении громкости звука в привычном человеческому уху диапазоне. Их используют для включения или выключения света в помещениях с помощью голоса или хлопка в ладоши. Чаще всего такие голосовые выключатели используются в системах «умный дом».

Особенности выбора дистанционных выключателей

Как и большинство узкоспециализированных изделий, рассмотренные датчики могут применяться в комбинированных устройствах, объединяющих в себе преимущества каждого типа. При выборе дистанционного выключателя света особое внимание следует уделить мощности его силового блока, который рассчитан на коммутацию электрической цепи с определенным допустимым значением нагрузки.

Другой важной особенностью, на которую стоит обратить внимание при выборе устройств дистанционного управления освещением, является возможность работы их силовых блоков с различными типами ламп.

Также немаловажное значение имеет способность контроллера изменять интенсивность освещения, работать с большим количеством отдельных светильников и другие дополнительные функции.

принцип работы и схема подключения

Все электрические цепи оснащены вспомогательными защитными системами. В качестве дополнения для них выступает независимый расцепитель. Его связывают с электрической системой механическим методом. Если возникают угрозы для работы электрических приборов и самой линии, расцепитель преднамеренно отключает цепь питания. Чаще всего это случается при аварийных ситуациях.

Что такое независимый расцепитель

Независимый расцепитель — это аппарат, осуществляющий удаленную деактивацию защитной аппаратуры. Чаще всего его используют в связке с автоматическими выключателями с 1-4 полюсами. Расцепительную систему присоединяют к вводному механизму. При активации экстренной ситуации он производит полное отключение подачи электрического тока.

Что собой представляет автоматический выключатель

Конструкция агрегата произведена в виде электромагнита. Когда на него поступает импульс, профильный рычаг начинает воздействовать на электрический механизм, деактивируя защитное устройство.

Электромагнитные катушки, которыми оснащено устройство, пропускают переменный или постоянный ток. Оптимальный уровень напряжения для них 12-60 В и 110-415 В. Метод сцепления с автоматом выбирается в зависимости от типа катушки.

Схема подключения независимого устройства расцепления

Обратите внимание! Происходит фиксация обычно на правую или левую сторону.

Технические характеристики расцепителя

Внутри автомата находятся два типа устройств расцепления. Каждый из них работает в своем токовом диапазоне. Если оба устройства начинают работать одновременно, то это приводит к отключению автомата, когда через него проходит сверхток.

Тепловой расцепительный механизм функционирует за счет нагревания биметаллической пластинки. Она калибрована, при определенной силе тока нагревается до определенных показателей. Это становится причиной появления критического изгиба и деактивации автомата.

Второй агрегат, электромагнитный, работает на более высокой скорости, чем тепловой. Он функционирует на основе электромагнита, который выключает нагрузку при возникновении короткого замыкания. Ток электромагнитного выключателя в 3 раза выше напряжения теплового устройства. Также он может быть выше в 20 раз.

Автоматический расцепитель оснащен диодным выпрямителем. Системные динисторы применяются разной проводимости. В устройствах для фазовых выключателей предусматривается использование трансивера. Реле устанавливают в нижней части системы. Катушка электромагнита обычно рассчитана на напряжение 12-60 V переменного тока.

Компактный автоматический выключатель

Обратите внимание! В некоторых агрегатах напряжение держится на отметке 110-415 V.

Назначение независимого расцепителя

Независимым расцепителем называют дополнительное оборудование для автоматических выключателей. Его применяют, чтобы дистанционно отключать выключатели нагрузки. Устройства расцепления преимущественно используют для проектировки системы вентиляции.

Схема автоматической системы

Если ориентироваться на нормативные акты, то вентиляция в случае пожара должна отличаться способностью к деактивации. Для этого к вводному аппарату чаще всего присоединяют независимый расцепитель. Он может выключать однофазные и трехфазные системы.

Обратите внимание! Чтобы система начала работать, требуется подать импульс на катушку защитного агрегата. Для возведения аппарата в первоначальное состояние потребуется активировать кнопку возврата.

Принцип работы

Суть функционирования независимого устройства расцепления основана на изменении расположения контактов. Это случается из-за поступления короткого импульса со стороны диодного выпрямителя. В качестве проводника в этом случае выступает транзистор. Регулировка частотности выключателя осуществляется за счет модулятора. Чтобы бороться с электромагнитными помехами, применяется кенотрон.

Автоматический расцепитель PH 47

Внешне устройство — корпус, который изготовлен на основе износостойкой пластмассы. Кнопка активации располагается на передней стороне системы. Сзади на агрегате имеется фиксирующая защелка, в нижней части — винтовые клеммы.

В обычной работе аппарат пропускает ток, который равен номинальному значению (она также может быть меньше). По верхней клемме идет питающее напряжение от внешней сети. После этого ток подается на тепловой выключатель, затем на электромагнитный. Если происходит экстренный случай, то расцепитель отсоединяет защищаемую цепь и выключает автомат.

Важно! Чаще всего причиной срабатывания системы становится короткое замыкание.

Конструкция независимого расцепителя

Независимый выключатель — это специализированный аппарат для удаленной деактивации автомата. По своей конструкции система напоминает магнит. В тот период, когда на него оказывает влияние кратковременный импульс, расцепительный механизм при помощи оборудованного рычага оказывает давление, за счет чего происходит отключение защитного устройства.

Штифт автоматического выключателя

В каждой конструкции имеется электромагнитная катушка, обладающая разными показателями мощности. Расцепительный механизм пропускает постоянный и переменный токи. Уровень напряжения варьируется в пределах 110 до 415 В или от 12 до 60 В. Степень показателей обычно зависит от модели агрегата.

Разница между составными расцепителями заключается в токовой защите. Электромагнитное устройство представляет ее без выдержки времени, то есть без токовой отсечки.

К сведению! Тепловое расцепительное устройство реализовывает интегральную зависимость времени реагирования защитной системы от величины тока. Он обеспечивает отключение автоматического оборудования в случае перегрузки, когда потребляемый ток становится больше номинального на 20 %.

Схемы подключения независимого расцепителя (PH 47)

Если брать во внимание вентиляционную конструкцию, то подключать расцепитель необходимо через динисторы. Соединение выходных проводов в этом случае происходит через изоляторы. Подключение агрегата к автоматическому выключателю осуществляется за счет отрицательного сопротивления на уровне 25 Ом.

Этапы подключения независимого расцепителя к автоматическому выключателю:

Чтобы обеспечить подсоединение с реле, мастера применяют расширитель.
При подключении расцепительного устройства также потребуется проверить пороговое сопротивление системы. Оно не должно быть выше 30 Ом.
Зафиксировать выключатель нужно в силовом щитке.

Обратите внимание! Чтобы проверить напряжение, мастеру следует воспользоваться тестером.

Защитная система для электрических сетей

Независимый расцепитель — коммутационный агрегат, включающий токи, а также проводящий и отключающий их при нормальных условиях в цепи. Он используется для защиты электрических цепей от перегрузок или короткого замыкания. Характерные особенности расцепительного агрегата — многократное применение и стабильное срабатывание в критических случаях.

Дистанционное управление коммутационными аппаратами

(выключателями).

Средства дистанционного управления выключателями необходимы при ведении оперативных переключений в нормальных режимах и при ликвидации аварийных состояний. Ручное управление осуществляется с помощью так называемых ключей управления. Они обычно устанавливаются на специальных щитах управления (ЩУ) и связываются с помощью вторичных кабелей с распределительным устройством, где установлен выключатель, точнее, с приводом самого выключателя.

Ключи механического типа имеют центральный вал с рукояткой, монтируемой на лицевой панели ЩУ. На вал насаживаются контактные пакеты с неподвижными контактами и подвижным контактным мостиком различной формы. При перемещении рукоятки ключа, перемещаются контактные мостики и замыкаются или размыкаются те или другие пары контактов. При составлении и чтении схем дистанционного управления выключателями необходимо знать положение контактов при разных положениях рукоятки ключа управления. Этот порядок определяется диаграммой ключа, которая может быть представлена в двух формах: табличной и схемной.

Ключи серии ПМО (переключатель малогабаритный оперативный) могут иметь три положения: «включить», «отключить» и нейтральное (ПМОВ) или шесть положений (ПМОВФ) – кроме двух положений с возвратом имеют еще 4 фиксированных положения. Такие ключи имеют большое число пар контактов, и с их помощью осуществляется не только управление, но и сигнализация положения выключателей в нормальном режиме работы, при аварийных отключениях и предупреждающая сигнализация об обрыве во вторичных цепях.

В настоящее время в электроустановках применяются все чаще малогабаритные ключи серий К и МК, имеющие значительно меньшее число контактов, меньшее число отходящих вторичных кабелей, что позволяет уменьшить габариты пульта управления, использовать контрольные кабели меньшего сечения. Однако для выполнения всех функций управления и сигнализации в схемах требуется установка вспомогательных реле.

Рассмотрим схему управления выключателем с электромагнитным приводом (рис.4)

Исполнительными элементами в приводе являются электромагниты включения YАС и отключения YАТ. Электромагнит YАС должен развивать большое усилие, так как кроме перемещения контактной систем выключателя с его помощью нужно взвести отключающие пружины. Такие электромагниты потребляют большой ток (до 200 А), контакты ключа управления не рассчитаны на включение или отключение YАС, поэтому появляется в схеме промежуточный элемент- контактор КМ, обмотка которого питается от шинок питания (ШП) через замыкающиеся при подаче команды на включение контакты ключа.

. Электромагнит отключения YАТ предназначен для освобождения защелки привода, после чего выключатель отключается под действием отключающих пружин. Больших усилий от электромагнита не требуется, он потребляет небольшой ток, поэтому YАТ питается от шинок управления (ШУ) через контакты ключа или реле управления.

В приводе выключателя имеются вспомогательные контакты (несколько пар), обозначаются SQТ и SQС. Положение этих контактов показано на схеме для отключенного положения выключателя, а при изменении состояния выключателя положение вспомогательных контактов также меняется.

Ключ управления SА в приведенной схеме малогабаритный, имеет положения «включить (В)», «отключить (О)» и нейтральное. На горизонтальных линиях SА показаны контакты 1-3 и 2-4, кружок на пересечении с вертикальными линиями показывает, что 1-3 замкнуты при положении SА «включить», а контакты 2-4 замкнуты при положении «отключить». В цепях имеются дополнительные реле КСС – реле команды «включить» и КСТ – реле команды «отключить», необходимые для размножения контактов ключа управления.

Также на рис.4 показано устройство блокировки от «прыгания» с помощью реле КВS.

Рассмотрим действие схемы пока без реле КВS.

При подаче команды «включить (В)» образуется цепь +ШУ, контакты 1-3 КУ, обмотка реле КСС, ШУ. Через контакты КСС и замкнутые SQТ питание подается на КМ, контакты которого замыкают цепь YАС, выключатель включается. Аналогично происходит включение от автоматического устройства, выходные контакты которого включены параллельно контактам KCC.

При подаче команды «отключить (О)» образуется цепь: +ШУ, контакты 2-4 КУ, реле команды «отключить» КСТ, ШУ. Контакты КСТ через SQС (замкнулись при включении выключателя) замыкают цепь электромагнита отключения YАТ. Сердечник электромагнита освобождает защелку привода, и выключатель отключается. Возможно также отключение выключателя от устройств релейной защиты.

Обмотки электромагнитов рассчитаны на кратковременное прохождение тока, это обеспечивается введением в цепи вспомогательных контактов в приводе выключателя. После разрыва цепи этими вспомогательными контактами контакты КУ размыкаются в бестоковой цепи (после положения В или О ключ управления возвращается в нейтральное положение).

При включении выключателя на к.з. не должно происходить многократного включения при наличии командного импульса. В схеме на рис. 4 блокировка от «прыгания» выполнена с помощью реле КВS, имеющего две обмотки. При включении выключателя на к.з. релейная защита дает команду на отключение, но одновременно существует команда на включение от КУ (оператор еще не успел отпустить рукоятку ключа). В этом случае при первом срабатывании релейной защиты и отключении выключателя обтекается током обмотка КВS.1, реле срабатывает, контакты КВS.1 размыкаются, а КВS.2 замыкаются, и через обмотку КВS.2 обеспечивается надежное «самоудерживание» в течение всего времени, пока сохраняется положение КУ «включить». Контакты КВS.1 блокируют цепь включения. После снятия команды на включение схема возвращается в исходное положение.

Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:

Дистанционный выключатель по выгодной цене — Выгодные предложения на выключатель, удаленный от глобальных удаленных продавцов выключателей

Отличные новости !!! Вы находитесь в нужном месте для пульта дистанционного управления выключателем. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний пульт дистанционного управления для автоматического выключателя в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили пульт для автоматического выключателя на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в пульте дистанционного управления выключателем и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести remote выключатель по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Обслуживание выключателя SF6 | Статьи

T&D Guardian Соединенные Штаты Америки

Перейти на глобальный веб-сайт Siemens

английский Deutsch

Siemens в вашей стране / регионе

Воздушный автоматический выключатель в рабочем состоянии, различные типы автоматических выключателей и его применение
Воздушный выключатель
(ACB) — это электрическое устройство, используемое для обеспечения защиты от перегрузки по току и короткого замыкания в электрических цепях от 800 до 10 кОм. Обычно они используются в системах с низким напряжением ниже 450 В. Мы можем найти эти системы в распределительных панелях (ниже 450 В). Здесь, в этой статье, мы обсудим работу воздушного выключателя. Воздушный автоматический выключатель — это выключатель, работающий в воздухе как средство гашения дуги при заданном атмосферном давлении. Сегодня на рынке доступно несколько типов воздушных автоматических выключателей и коммутационных аппаратов, которые отличаются прочностью, высокими эксплуатационными характеристиками, простотой установки и обслуживания.Воздушные выключатели полностью заменили масляные выключатели.

Рабочий воздушный выключатель

Воздушный выключатель срабатывает своими контактами на открытом воздухе. Их метод управления гашением дуги полностью отличается от метода масляных выключателей. Они всегда используются для прерывания низкого напряжения и теперь имеют тенденцию заменять высоковольтные масляные выключатели. На рисунке ниже показан принцип работы цепи воздушного выключателя.

Автоматический выключатель прерывания
Воздушный автоматический выключатель обычно имеет две пары контактов.Основная пара контактов (1) пропускает ток при нормальной нагрузке, и эти контакты выполнены из металлической меди. Вторая пара — это дугогасительный контакт (2), он выполнен из углерода. Когда размыкается автоматический выключатель, первыми размыкаются главные контакты. Когда главные контакты разомкнуты, дугогасительные контакты все еще находятся в контакте друг с другом. Поскольку ток проходит параллельный путь с низким сопротивлением через дугогасительный контакт. Во время размыкания главных контактов в главном контакте не будет дуги.Дуга возникает только тогда, когда, наконец, разъединяются дугогасительные контакты. Каждый из дугогасительных контактов оснащен дугогасителем, который помогает. Дуговый разряд движется вверх за счет теплового и электромагнитного воздействия, как показано на рисунке. Когда дуга движется вверх, она входит в дугогасительную камеру, состоящую из брызг.

Дуга в желобе станет холоднее, удлинится и разделится, следовательно, напряжение дуги станет намного больше, чем напряжение системы во время срабатывания воздушного выключателя, и, следовательно, дуга окончательно гаснет во время нулевого тока.

Коробка пневматической тормозной цепи изготовлена из изоляционного и огнестойкого материала и разделена на разные секции перегородками из того же материала, как показано выше, рисунок (a). Внизу каждого барьера находится небольшой металлический проводящий элемент между одной стороной барьера и другой. Когда дуга, движущаяся вверх под действием электромагнитных сил, входит в нижнюю часть желоба, она разделяется на множество секций перегородками, но каждая металлическая деталь обеспечивает электрическую непрерывность между дугами в каждой секции, следовательно, несколько дуг входят в серию .

Электромагнитные силы внутри каждой секции желоба заставляют дугу в этой секции начинать форму спирали, как показано выше, рисунок (b). Все эти спирали соединены последовательно, так что общая длина дуги значительно увеличилась, а ее сопротивление значительно увеличилось. Это повлияет на снижение тока в цепи.

На рисунке (а) показано развитие дуги с момента выхода из основных контактов до попадания в дугогасительную камеру. Когда ток затем прекращается при нулевом значении тока, ионизированный воздух на пути, где дуга была параллельна разомкнутым контактам, действует как шунтирующее сопротивление между контактами и собственной емкостью C, как показано на рисунке ниже. с красным как высокое сопротивление R.

Когда колебание начинается между C и L, как описано для идеального автоматического выключателя, показанного на рисунке ниже, это сопротивление сильно гасит колебания. Конечно, обычно оно настолько велико, что демпфирование является критическим, колебания не могут иметь место вообще, и напряжение повторного запуска, вместо того, чтобы проявляться как высокочастотные колебания, поднимается мертвым ударом до своего конечного значения пикового напряжения генератора. Это показано под нижней осциллограммой.
Автоматический выключатель, ограничивающий напряжение
Типы автоматического выключателя

Воздушные выключатели в основном бывают трех типов и широко используются для поддержания среднего напряжения в помещениях и коммутационных аппаратов в доме.

Автоматический выключатель с обычным прерыванием

Воздушный автоматический выключатель с обычным тормозом — это простейшая разновидность воздушных выключателей. Основные точки соприкосновения выполнены в виде двух рожков. Дуга этих автоматических выключателей проходит от одного наконечника до другого.

Автоматический выключатель с магнитным выбросом

Автоматический выключатель с магнитным выбросом используются при напряжении до 11 кВ. Расширение дуги может происходить за счет магнитного поля, создаваемого током в обмотках обдува.
Автоматический выключатель с магнитным обдувом
Автоматический выключатель с воздушным желобом

В автоматическом выключателе с воздушным желобом основные контакты обычно состоят из медь и проводят ток в закрытых положениях. Выключатели с воздушным желобом имеют низкое контактное сопротивление и покрыты серебром. Дугогасительные контакты твердые, устойчивые к нагреву и изготовлены из медного сплава.

Применение воздушных автоматических выключателей

Воздушные автоматические выключатели используются для управления вспомогательным оборудованием электростанций и промышленных предприятий. Они обеспечивают защиту промышленных предприятий, электрических машин, таких как трансформаторы, конденсаторы и генераторы.

Они в основном используются для защиты растений, где существует вероятность пожара или взрыва.

Принцип воздушного торможения дуги автоматического выключателя используется в цепях постоянного и переменного тока до 12 кВ.

Воздушные автоматические выключатели обладают высоким сопротивлением, которое помогает увеличить сопротивление дуги за счет разделения, охлаждения и удлинения.

Воздушный выключатель также используется в системе распределения электроэнергии и NGD около 15 кВ

Недостаток автоматического выключателя

Недостатком принципа дугогасительной камеры является его неэффективность при малых токах, где возникают электромагнитные поля.
