Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп


Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест ». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением

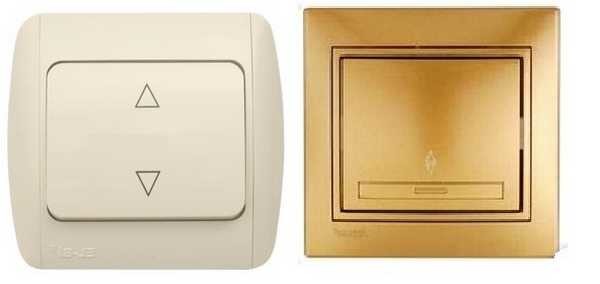

на каждой из клавиш. (значок проходного выключателя)
Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену ». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.

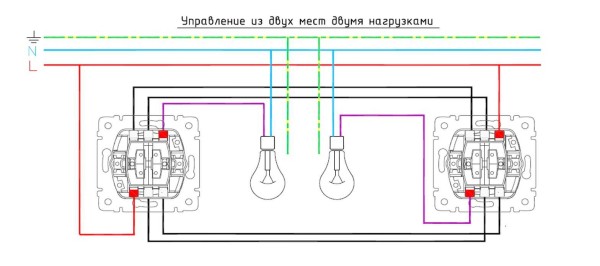

Схема будет выглядеть следующим образом.

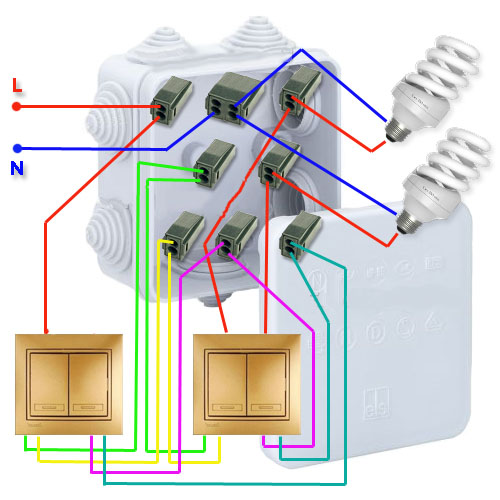

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома ».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.

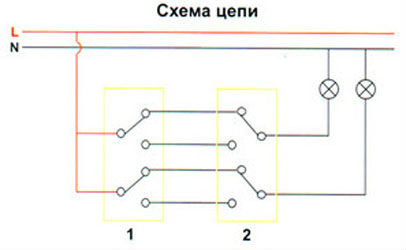

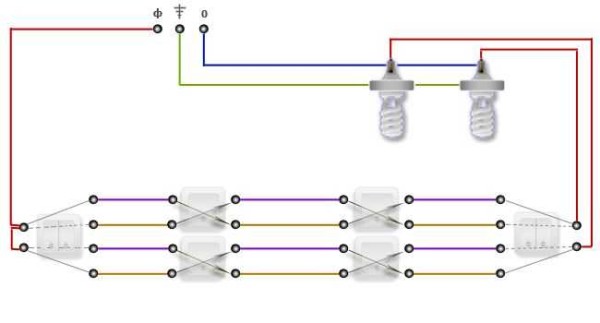

В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Добавить комментарий
Комментарии
Как подключить проходной выключатель

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

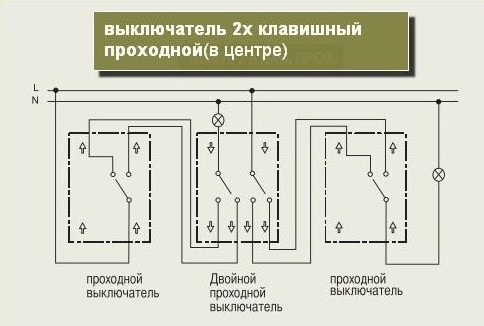

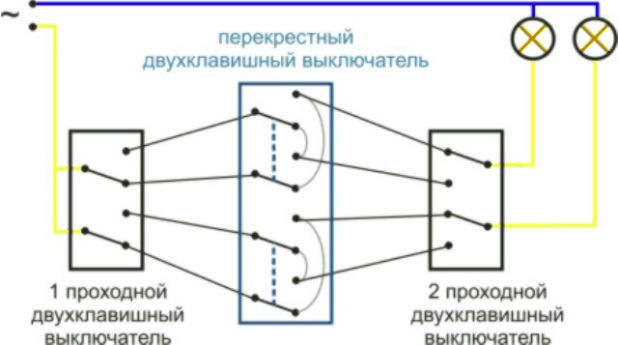

Схема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Схема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

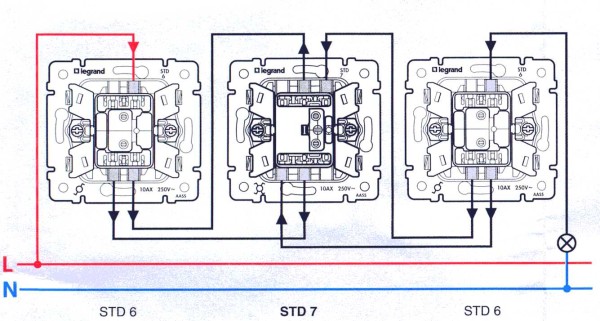

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

  • 3 контакта или одинарный метод;
  • спаренный или перекрестный способ (для подключения 4 и более светильников).

Разные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

  • количество источников света;
  • расположение светильников: параллельное или последовательное;
  • сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Как подключить двухклавишный проходной выключатель? Схема подключения и нюансы

Два одиночных проходных переключателя, объединённых в один корпус – вот что собой представляет проходной выключатель, схема подключения на 2 клавиши, о которой мы расскажем в этой статье. Необходимо шесть проводов для того, чтобы это устройство нормально работало, было правильно подключено. По три провода поддерживают работу каждого из приборов.

Количество клавиш и мест не так уж важно. В любом случае, надо просто соединить несколько штук в одном устройстве, чтобы решить проблему, если надо иметь вариант с тремя и более деталями для управления, местами.

  • Основные особенности
  • Некоторые нюансы при подключении устройства
  • Разводка в коробке
  • Как соединить провода между выключателями?
  • Двойные выключатели с розетками
    • Проводка без заземления
    • Как выполняется проводка с заземлением?
  • Советы для тех, кто собирается купить переключатель

Основные особенности

По своей сути, схема подключения двухклавишного проходного выключателя практически идентична одноклавишному варианту, просто представлена как удвоенная схема.

  • Первый этап – подготовка проводов, мест к подключению. Обычно используется пара кабелей, где есть не меньше трёх жил.
  • Провода необходимо укоротить. От края подрозетника провода должны выступать минимум на 60-80 миллиметров.
  • Изоляция и оплётка с концов жил снимается полностью. Достаточно будет расстояния в 10-14 миллиметров.
  • После этого можно начинать подключение проводов к механизму самого выключателя. На тыльной стороне всегда присутствуют клеммы со своей маркировкой, благодаря которой монтаж становится легче.
  • Провода укладываются в подрозетнике настолько компактно, насколько это возможно. Наконец, переходим к механизму самого выключателя.
  • Выравниваем систему строго по горизонтальной плоскости. Крепёжные винты должны быть полностью затянуты. Лучше всего для крепления использовать элементы, идущие в комплекте.
  • Устанавливается специальная рамка.
  • Для этого используем специальный фиксатор из пластика. Его надо вставлять в пазы суппорта.
  • Остаётся только провести монтаж трёх или двух клавиш.

Некоторые нюансы при подключении устройства

Внутри распаячной коробки при работе с двухклавишными переключателями нужно в два раза больше не только самих проводов, но и их соединений. Лучше купить специальные клеммники, чтобы при их организации не возникло серьёзных проблем. Тогда невозможно будет запутаться и в скрутках. Маркер и лента помогут обозначить важные детали, тогда процесс вообще не отнимет много времени.

При монтаже трёх и больше устройств запитывается две разные цепи, отвечающие за освещение. Потому лучше использовать последовательную схему для подключения. Сначала маркируем и ставим одну цепь, а потом – вторую.

Разводка в коробке

У таких конструкций выхода 4, а входа всего 2. Для подключения к фазной линии нужен двухжильный провод. 4-жильная его вариация понадобится, чтобы соединить выключатели между собой. Такие провода развести несложно, весь процесс отнимает минимум времени.

Начинаем монтаж, предварительно отключив электричество. К соответствующему зажиму надо завести каждую жилу. После этого всё прижимается винтом. В распаячную коробку прокидывается две жилы, они идут от первого выключателя. Они должны быть соединены с фазной жилой в линии. Подключение должно получиться параллельным.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

После этого заводится 2 жилы со второго устройства. Они должны быть подключены к двум фазным проводам от лампочек. В таких ситуациях ноль уже соединён с общим нулём, а сами провода остаются свободными. Но не стоит волноваться, если в данном конкретном случае всё идёт по-другому. Можно наносить маркировку на провода в произвольном порядке. Тогда фазы и ноль владелец выбирает сам.

Как соединить провода между выключателями?

Устройства включения необходимо правильно соединить друг с другом, иначе они не будут правильно работать. Здесь требуется большая аккуратность, не рекомендуется торопиться. Лучше взять провода разных цветов и нанести на них маркировку, тогда никто не запутается.

Сначала берём первую клавишу устройства для включения №1. Это нужно сделать так, чтобы второе устройство тоже было включено при работающем первом. Таким образом, ток должен проходить через контур непрерывно. Клавиши 2 от первого и второго выключателя подключаются так же.

Клавишные контакты не должны соединяться между собой. Соединение делаем только в распаячной коробке, когда электричество отключено.

Лучше не выполнять за раз больше одного соединения. Иначе можно запутаться, использовать провода не в том порядке, в каком нужно.

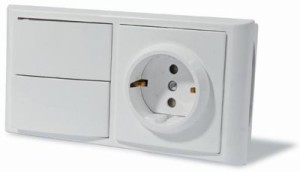

Двойные выключатели с розетками
Проводка без заземления


На этом этапе необходимо прокладывать пятижильный кабель от РК до розетки и самого выключателя. Возможно использование двух кабелей, с тремя и двумя жилами. Фаза на выключатель и розетку подводится по одному из проводов, на другом проводе необходимо ставить ноль к розетке. Фаза, пришедшая через двухклавишный проходной выключатель на источники света, идёт по остальным жилам. Двойные провода с жилами должны идти от распределительной коробки и до источников света.

Как выполняется проводка с заземлением?


Снова нам не обойтись без шестижильного кабеля, он должен идти от РК до розетки, самого выключателя. Фаза на выключатель и розетку идёт по одному проводу кабеля. Ноль и земля идут на розетку. Остаётся только фаза, пришедшая на источники света через выключатель, её надо проводить по остальным жилам. Провода с жилами от трёх и больше проходят на источники света от распределительной коробки.

Советы для тех, кто собирается купить переключатель

Приборы надо выбирать по потребностям каждого конкретного покупателя. Контактных зон обычно бывает несколько, от 1 до трёх и больше. Благодаря чему современные приборы позволяют контролировать сразу несколько источников света. На рынке таких моделей представлено уже достаточно много.

Благодаря таким выключателям можно экономить электроэнергию. В обычных устройствах для подводимого провода имеются две специальные контактные клеммы.

Не стоит увлекаться дорогими устройствами, цена – их единственное отличие от более дешёвых вариантов, характеристики остаётся примерно одинаковыми, как и места монтажа.

О чём необходимо знать перед тем, как совершить покупку?

  • Сила напряжения сети питания квартиры.
  • В каких местах и как расположены светильники? Могут быть последовательными или параллельными.
  • Сколько источников света используется на объекте? Обычно их от трёх и больше.
  • Не имеет значения, в каких именно местах расположены устройства. Схема управления всегда остаётся одинаковой. А вот у обычных устройств места всегда фиксированные, в этом главное преимущество именно устройств проходного типа. Лучше выбирать корпуса с максимальной защитой от влаги, они обозначаются как IP44. Винты или зажимы идут в комплекте, отдельно ничего покупать практически не нужно. Допустимо использование гибких проводников как с многопроволочной, так и однопроволочной конструкцией. Есть модели со световой индикацией, это очень удобная дополнительная возможность.

    Схема подключения двухклавишного выключателя на две лампочки: монтаж

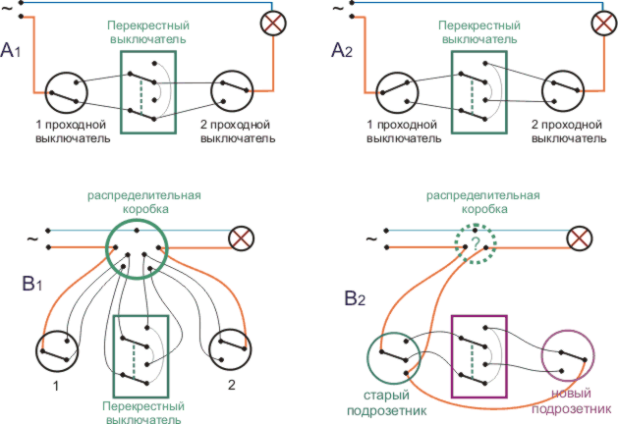

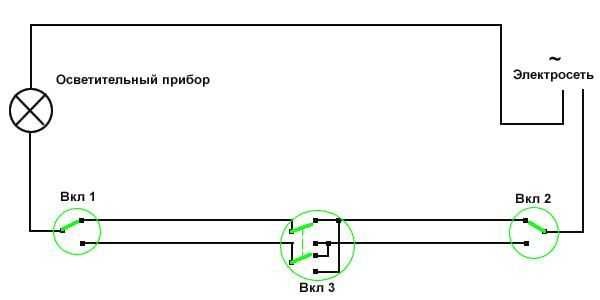

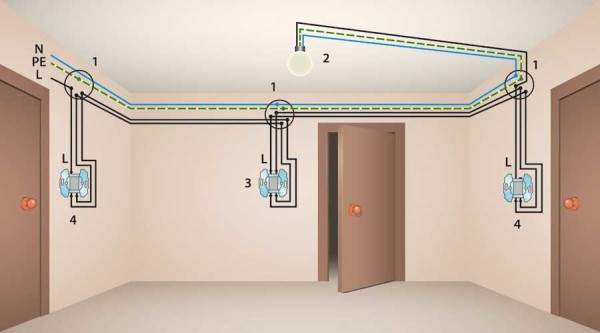

    Перекидные выключатели — схема управления освещением из 3-х мест

    А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

    Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

    И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

    Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

    Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

    Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

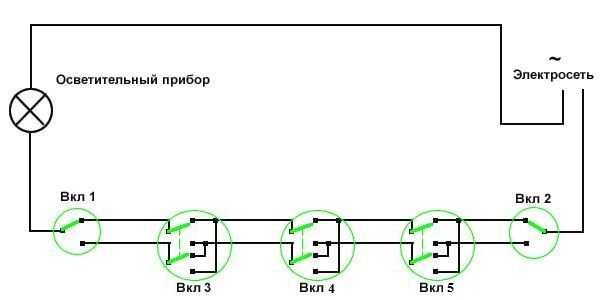

    Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

    Важные моменты в вопросе, как подключить выключатель с двумя клавишами дома

    Согласитесь, выключатель с двумя клавишами — это инженерная разработка, отличающаяся практичностью и простотой использования. Как говорится, из одной точки вы можете управлять сразу несколькими светильниками или лампами в люстре.

    Будьте внимательны при монтаже выключателя к электросети — работайте в перчатках, имеющих изоляцию

    Собираем инструменты для монтажа выключателя

    У каждого мастера в хозяйственном арсенале найдётся стандартный набор инструментов, который необходим для ремонта светильников или электропроводки. В этот саквояж должны быть включены:

    • пассатижи с бокорезом;
    • малярный нож;
    • набор отвёрток;
    • хорошо прорезиненные перчатки;
    • изолента или специальные трубки;
    • самозажимная клемма;
    • винтовой зажим;
    • дрель, кабель (в том случае, если проводка прокидывается впервые).

    ВАЖНАЯ ИНФОРМАЦИЯ!

    Все инструменты для работы с электричеством обязательно должны иметь прорезиненные ручки, иначе существует риск удара током, если незапланированно случится пробой проводки.

    Список материала, задействованного в монтаже выключателя, может расширяться в зависимости от подготовки места

    Подготовительные мероприятия, о которых нужно знать

    Прежде чем приступить к установке двухклавишного выключателя и подключению его к освещению, идеально ознакомиться с техникой безопасности по данному виду работу. К сожалению, многие игнорируют этот факт, поэтому мы решили ограничиться крайне важными моментами:

    1. Не забываем обесточить помещение. Без этой манипуляции приступать к подсоединению регулятора освещения крайне опасно.
    2. Определяем, какой из проводников кабеля является фазой, какой − нулём. Разобраться с этим поможет специальная индикаторная отвёртка. При касании фазы на ней загорается лампочка.
    3. Подготовим весь изоляционный материал. Это могут быть силиконовые

    Как подключить двойной (двухклавишный) выключатель

    К вашему вниманию подробная пошаговая фото инструкция - как подключить двойной (двухклавишный)  выключатель.


    Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

    Последняя тенденция устройства электроустановочного оборудования – это использование модульных технологий. В основном подключение таких механизмов, ничем не отличается от обычных, но в случае с двойными выключателями есть нюансы, поэтому  мы рассмотрим сразу оба варианта: вариант подключения двухклавишного выключателя, на примере Busch-Jaeger(ABB) basic 55 и модульными механизмами ABB Niessen Zenit.



     Двойной выключатель ABB Zenit - как пример подключения



    Двухклавишный выключатель Busch-Jaeger(ABB) basic 55

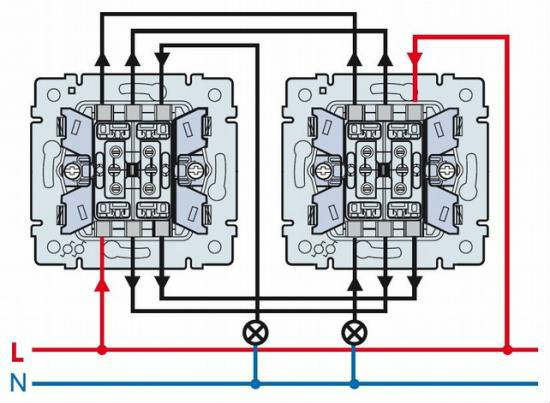

    Схема подключения двухклавишного (двойного) выключателя представлена ниже, на ней виден весь принцип работы.  По сути это два одинарных выключателя в одном корпусе, во время выключения соответствующей клавиши, происходит разрыв цепи, а именно фазного провода идущего к определенному светильнику. Ноль (нулевой  рабочий проводник) и земля (защитный проводник) подходят к светильникам напрямую, а фаза проходит через выключатель.

    Схема подключения двухклавишного (двойного) выключателя

     Узнать больше о проводке для двойного выключателя и схеме работы, можете в статье:

              - Проводка и схема подключения выключателя


    Для установки нам понадобится:

        - Отвертка крестовая

        - Отвертка плоская (индикаторная)

        - Монтажный нож или устройство для снятия изоляции

         - Пассатижи или бокорезы

         - Уровень



    Инструмент для установки двухклавишного выключателя

    Приступаем к установке:


    1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

    Выключаем защитный автомат перед монтажом

    2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см.

    Для работы двухклавишного выключателя используется система из 3 проводов. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это белый, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждая из которых отвечает, за свою клавишу на выключателе. Таким образом, чтоб настроить на каждую клавишу выключателя определенный светильник, нужно лишь поместить в ее клемму провод управляющий именно этим осветительным прибором.

    Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция - ЗДЕСЬ.

    Подключение проводов к двухклавишному выключателю

    Порядок подключения проводов к двухклавишному двойному выключателю

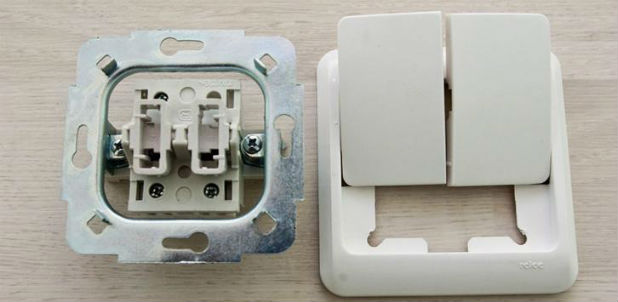

    Модульный двухклавишный выключатель,  в серии ABB Niessen Zenit, это по сути, два модуля одноклавишных выключателя, полностью независимых друг от друга в связи с этим необходимо подвести напряжение к ним обоим. Для этого делаем перемычку, из обычного провода, и соединяем оба модуля.



    Делаем перемычку для подключения модульного выключателя

    Соединяем контакты модульного двухклавишного выключателя перемычкой

    Дальнейшее подключение, ничем не отличается от монтажа обычного двухклавишного выключателя. Помещаем провода в клеммы модулей, при этом провод, который всегда под напряжением (фаза), в нашем случае это БЕЛЫЙ, в клемму с маркировкой “L” в любом из модулей, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждый провод в свой блок.

    Как подключить провода к двойному выключателю

    3. Стандартный механизм помещаем в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 шурупа расположенные по бокам) закрепляем выключатель строго по уровню.
    Модульные же механизмы, вставляются в специальный суппорт, который закрепляется с помощью шурупов в подрозетнике, по уровню.

    4. К механизму двухклавишного выключателя Busch-Jaeger(ABB) basic 55 прикладываем рамку, а после фиксируем ее с помощью застежки, идущей в комплекте с выключателем. Далее устанавливаем клавиши. Установка завершена. Включаем электричество и тестируем.


    Рамка модульных механизмов ABB Niessen Zenit, просто вставляется в суппорт, при этом ножки с обратной стороны рамки, совмещаются с пазами в суппорте и с небольшим усилием вставляются в него.


    Установка двухклавишного выключателя завершена

    Подробная видео-инструкция - "Как подключить двойной выключатель"

    {youtube}rBXeLw52z_Y{/youtube}



    Читайте так же:

    - Инструкция по подключению двухклавишного выключателя от розетки

     Подключение двухклавишного выключателя от розетки


    - Инструкция по подключению одноклавишного выключателя

     Как подключить выключатель освещения


    - Инструкция: Как разобрать выключатель освещения

    Как разобрать выключатель

    Схема подключения двойного проходного выключателя

    Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

    Как подключить проходной выключатель (управление светом из двух и более точек)

    Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

    Как выглядит и работатет проходной выключатель

    Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

    Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

    Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

    Разница — в количестве контактов

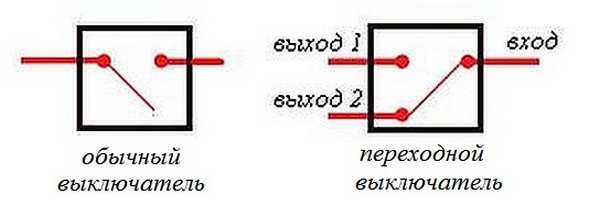

    Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

    • вход соединен с выходом 1;
    • вход соединен с выходом 2.

    Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

    Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

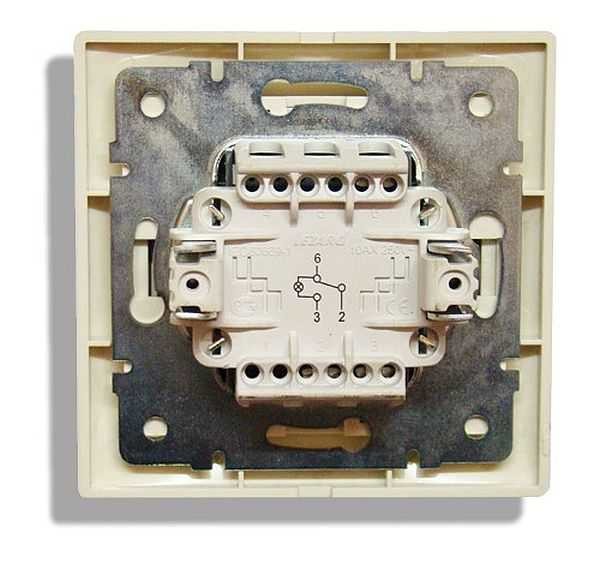

    Так выглядит перекидной выключатель с тыла

    Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

    Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

    Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

    Схема подключения проходного выключателя с двух мест

    Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

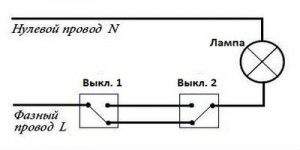

    Электрическая схема включения проходного выключателя с 2 мест

    Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

    Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.



    Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

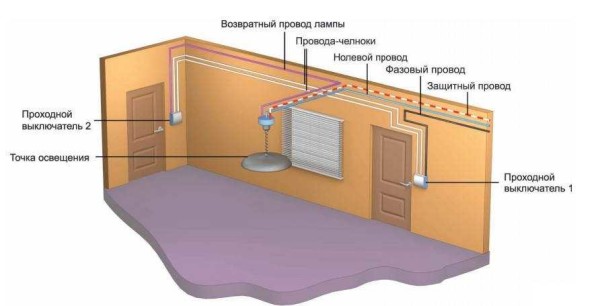

    Расключение проводов на проходном выключателе

    Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

    Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

    Как разводятся провода по помещению

    Как все соединить в клеммной коробке рассказано в видео.

    Схема на 3 точки

    Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

    Электрическая схема управления лампой с трех точек

    Как собрать такую схему? Вот порядок действий:

  • Ноль (и заземление, если есть) заводится сразу на лампу.
  • Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  • Вход второго подается на свободный провод лампы.
  • Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  • Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
  • Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Как подключить проходной выключатель

    Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

    Подключаем двухклавишные проходные выключатели

    Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

    Схема подключения двухклавишного выключателя

    Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.



    Схема подключения двухклавишного выключателя

    Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

    Тройные включатели

    Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

    Схема крестового спаренного выключателя

    Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

    Одинарные тройные переключатели

    Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

    Двухклавишные выключатели

    Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

    • 3 контакта или одинарный метод;
    • спаренный или перекрестный способ (для подключения 4 и более светильников).

    Разные схемы подключения выключателей

    Покупаем проходные перекрестные выключатели

    Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

    Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

    Что нужно знать, перед тем, купить проходные выключатели:

    • количество источников света;
    • расположение светильников: параллельное или последовательное;
    • сила напряжения сети питания квартиры.

    Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

    Проходной выключатель — схема подключения на 2 клавиши, фото и видео

    Включение таких проходных выключателей в эл/цепь создает дополнительные удобства по управлению освещением в частных домах или крупногабаритных помещениях, например, складских, производственных и тому подобное. Хотя и для собственников квартир данные приборы представляют интерес. Как вариант – установка в спальне, что позволит выключить свет из другой «точки», расположенной около кровати.

    Но, как правило, в основном подразумеваются изделия с одной клавишей. Это самый простой вариант. Мы же разберемся с тем, что собой представляет проходной выключатель на 2 клавиши, в чем его особенность и по какой схеме правильно подключить прибор.

    Проходные выключатели на 2 клавиши выпускаются в нескольких модификациях. Далее – акцент на самую распространенную разновидность изделия, работающую по схеме «2 входа/4 выхода». Это не более чем совмещенный вариант двух одноклавишных выключателей проходного типа. Нужно учесть, что подобные приборы, независимо от модификации, работают только в паре. Установка в эл/цепь лишь одного изделия совершенно бессмысленна.

    Принцип действия проходного выключателя

    Без элементарных знаний об устройстве проходного выключателя на две клавиши вряд ли получится понять, по какой схеме и как ее самостоятельно подключать. Более точное название этого прибора, исходя из особенностей функционирования – переключатель, так как в момент нажатия на клавишу происходит переброс контактной группы, и цепь из положения «замкнуто» («разомкнуто») переводится в обратное.



    Изучение принципа работы целесообразно начать с одноклавишного аналога. Схема его подключения показана на рисунке.

    Из нее видно, что провод фазы подводится только к одному устройству (№1). Между другим (№2) и нулем цепи включается осветительный прибор. Оба проходных выключателя соединяются проводниками. Перебросом контактов можно управлять освещением. Лампочка будет гореть, когда их положение в каждом из изделий будет совпадать. Это соответствует замыканию эл/цепи. Погаснет осветитель при условии, если в одном из приборов изменится положение клавиши и, соответственно, контактной группы.

    Особенности двухклавишных приборов

    К устройству №1 подходят 2 фазных проводника. Соответственно, и клавиш – две.

    Промежуточных проводов, соединяющих выключатели, не 2, а 4.

    Это и называется – «2входа/4 выхода». 2-х клавишный выключатель проходного типа, если посмотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением. Устройство предназначено для управления работой 2-х разных светильников (или групп приборов, состоящих из параллельно включенных образцов).

    Порядок подключения проходного выключателя на 2 клавиши

  • Соединение контактных групп устройств между собой.
  • Присоединение осветительных приборов.
  • Подключение к ним нулевого провода и линий от проходного устройства.
  • Проверка правильности сборки схемы.
  • Подключение фазного проводника. При любых эл/монтажных работах «сила» (питание) подается в цепь в последнюю очередь.
  • Схемы подключения

    Конструктивное исполнение приборов от разных производителей может несколько отличаться. Поэтому далее – лишь общий порядок включения в цепь. Прежде чем приступать к монтажу приобретенного проходного выключателя, нужно внимательно изучить его схему, которая обязательно приводится в сопроводительной документации на любое эл/техническое устройство.

    Автор сознательно привел однотипные схемы с различным графическим оформлением. Это дает читателю возможность выбрать ту, которая ему более понятна.

    Варианты схем по способу управления
    Производится из двух точек

    Схема самая простая. Чтобы избежать путаницы с проводами, лучше использовать кабель с жилами в цветной оплетке. Сколько их должно быть? На входы – 2, от выходов – 4, и обязательно парочка запасных. Итого – не менее 8 токопроводящих жил. Если предусмотрено заземление, то плюс 2 штуки. В случае обрыва любой из линий гораздо проще произвести 2 переключения, чем заниматься заменой кабелей (проводов).

    При управлении по двум направлениям схема выглядит так:

    Из трех точек

    Такое включение несколько сложнее и используется значительно реже. Например, на лестницах с несколькими пролетами (для «секционного» выключения освещения). Или в холлах, имеющих более двух дверей. В комнатах, когда 1 проходной ставится у двери, а управлять освещением необходимо из двух других точек. В таких случаях понадобится еще и выключатель перекрестный. Он отдельно не монтируется – только совместно с проходными.

    Получается, что ничего сложного в подключении проходного устройства с 2 клавишами нет. Нужно лишь правильно определить, где в распред/коробке фаза и ноль (с помощью индикатора).

    На заметку:

    • При установке устройств необходимо соединять только их однотипные контакты (из одних и тех же пар). Путаница приведет к тому, что схема работать не будет!
    • В отличие от обычных выключателей, у проходных нет фиксированных положений «вкл» и «выкл». Управление освещением производится лишь переводом соответствующей клавиши в другое положение. Поэтому к таким приборам первое время, возможно, придется привыкать.
    • В большинстве многоквартирных домов третий провод (заземление) в эл/проводке отсутствует. Но там, где он заложен, при подключении проходных выключателей и осветительных приборов о нем забывать нельзя.
    • При использовании одноцветных проводников их концы следует пометить. Это существенно упростит их подключение по месту.

    И последнее. Если провод (кабель) только что куплен в магазине, это автоматически не означает, что он не имеет дефектов. Наружные повреждения заметить несложно, а вот с внутренними не так все просто. А обрывы бывают – из-за неаккуратной намотки кабеля на бобину (барабан) на производстве, в процессе транспортировки, погрузки/выгрузки.

    Вывод – прежде чем закладывать кабель (провод) в стену (под плинтус), его нужно проверить на отсутствие обрыва. Что такое «прозвонка» линии с помощью простейшего мультиметра, объяснять смысла нет. Кто этого не знает, тот и самостоятельным эл/монтажом заниматься не будет.

    Успехов в «автоматизации» домашнего освещения!

    Схема подключения
    АТС автоматического резервного переключателя источника энергии

    25 долларов США.00–150 долларов США / Кусок | 500 шт. / Шт. (Минимальный заказ)

    Время выполнения:
    Количество (шт.) 1–50 > 50
    Приблиз.Срок (дни) 15 Торг
    Настройка:

    Индивидуальная упаковка (Мин.Заказ: 50000 Штук)

    .Трехпозиционный тумблер

    Switchcraft | stewmac.com

    Инструкции по установке и подключению трехпозиционного тумблера.

    I-1240

    Двухполюсный трехпозиционный переключатель Switchcraft является стандартом для Gibson ® и других американских гитар с 2 звукоснимателями.

    Указания по подключению
    Уменьшите нежелательные электрические помехи, используя экранированный коаксиальный кабель для более длинных проводов (например, соединение между элементами управления и выходным разъемом).Коаксиальный кабель содержит центральный «горячий» провод, который экранирован внешней оплеткой, используемой для заземляющего провода.

    Для коротких соединений между компонентами используйте стандартный неэкранированный провод. Обычно белый провод используется для подключения к мосту, а черный - для заземления.

    О наших наборах
    Комплекты проводки Stewart-MacDonald содержат черный и белый неэкранированный провод, а также экранированный коаксиальный кабель. Дополнительный черный провод включен для заземления моста.

    # 2193 Gibson ® Les Paul ® Комплект двухтактной проводки horizontal line
    Комплекты проводов с двухтактными электролизерами CTS разделяют катушки хамбакеров для работы с одной катушкой при подключении вашего Gibson ® Les Paul ® или SG ® .Они предназначены для хамбакеров с последовательным доступом (3-х проводное, 5-ти проводное и т. Д.).

    horizontal line

    # 2194 Gibson ® SG ® Комплект двухтактной проводки horizontal line
    Комплекты проводов с двухтактными электролизерами CTS разделяют катушки хамбакеров для работы с одной катушкой при подключении вашего Gibson ® Les Paul ® или SG ® . Они предназначены для хамбакеров с последовательным доступом (3-х проводное, 5-ти проводное и т. Д.).

    horizontal line

    # 2133 Gibson ® Les Paul ® , # 2133-SP Les Paul Special ® и # 2134 SG ® Комплекты проводки horizontal line
    horizontal line
    Альтернативное подключение регулятора громкости
    Вы можете подключить оба регулятора громкости Les Paul (или любого другого инструмента с двойным регулятором громкости), чтобы вы могли независимо смешивать громкость звукоснимателей.Это решает проблему среднего положения селекторного переключателя, при котором уменьшение громкости одного регулятора громкости влияет на оба звукоснимателя. Switchcraft 3-way Toggle Switch

    Gibson ® Jimmy Page Les Paul ® Схема электрических соединений horizontal line
    Этот вариант подключения JPLP позволяет обрезать звукосниматель бриджа с помощью двухтактного регулятора тембра. Другой особенностью проводки JPLP является то, что в среднем положении селектора звукоснимателей мостовой звукосниматель не совпадает по фазе с шейным звукоснимателем.
    В этой настройке бридж хамбакер не может быть двухпроводным звукоснимателем. Датчик должен иметь 3- или 4-проводные провода, а также экран или неизолированный провод. Следуйте спецификациям производителя звукоснимателя и подключите последовательную перемычку (катушку) к двухтактному горшку, как показано на схеме. Подключите оголенный провод и обычный «горячий» провод к земле (обычно к задней части потенциометра). Затем подключите обычный провод заземления к входному контакту регулятора громкости мостового датчика. Это должно дать вам звук в противофазе в среднем положении.Если нет, просто поменяйте местами провода заземления и заземления мостового датчика.
    horizontal line

    # 2136 Комплект проводов для гитары с 2 звукоснимателями horizontal line
    Эта электрическая схема подходит для любой гитары с двумя звукоснимателями с хамбакерами, синглами или их комбинацией (основная громкость, мастер-тон).

    horizontal line.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
