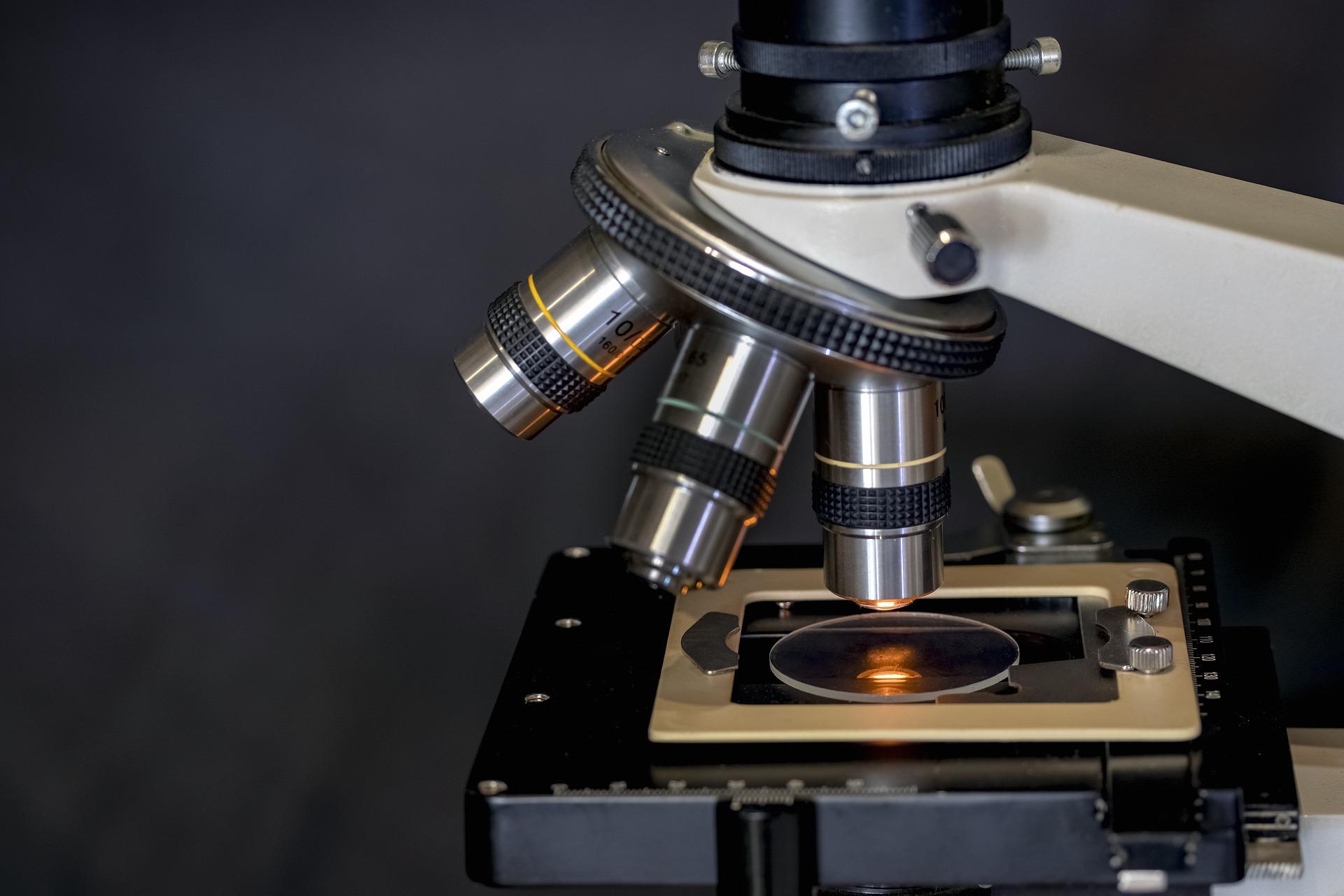

Что такое микроскоп и как он устроен

Микроскоп — это оптический прибор, предназначенный для получения увеличенных изображений объектов или деталей их структуры, невидимых невооруженным глазом. Основные компоненты микроскопа включают:

  • Механическую систему — штатив, предметный столик, тубусодержатель
  • Оптическую систему — объективы и окуляры
  • Осветительную систему — источник света, конденсор, диафрагму

Принцип работы оптического микроскопа основан на том, что объектив создает увеличенное действительное изображение объекта, которое рассматривается через окуляр, дающий дополнительное увеличение. Общее увеличение микроскопа равно произведению увеличений объектива и окуляра.

Основные виды и типы микроскопов

Существует несколько основных типов микроскопов:


Оптические микроскопы

  • Световые (проходящего и отраженного света)
  • Флуоресцентные
  • Конфокальные

Электронные микроскопы

  • Просвечивающие
  • Растровые (сканирующие)

Сканирующие зондовые микроскопы

  • Атомно-силовые
  • Туннельные

Каждый тип микроскопа имеет свои особенности и область применения. Самыми распространенными являются оптические световые микроскопы.

Применение микроскопов в науке и исследованиях

Микроскопы играют огромную роль во многих областях науки и техники:

  • Биология и медицина — изучение клеток, тканей, микроорганизмов
  • Материаловедение — исследование структуры материалов
  • Нанотехнологии — работа с объектами нанометровых размеров
  • Криминалистика — анализ улик и вещественных доказательств
  • Геология — изучение минералов и горных пород

Без микроскопов было бы невозможно сделать многие научные открытия и достижения в этих областях. Они позволяют ученым заглянуть в микромир и исследовать объекты, недоступные невооруженному глазу.

Как выбрать микроскоп для домашнего использования

При выборе микроскопа для дома следует учитывать несколько факторов:


  1. Цель использования — для учебы, хобби или работы
  2. Тип микроскопа — монокулярный, бинокулярный или тринокулярный
  3. Увеличение — обычно достаточно 40x-1000x
  4. Качество оптики — ахроматические или планахроматические объективы
  5. Наличие подсветки и механизма фокусировки
  6. Возможность подключения камеры
  7. Бюджет — от $100 до $1000 и выше

Для начинающих подойдет недорогой учебный микроскоп с увеличением до 400x. Более продвинутые модели позволят рассматривать бактерии и клетки при увеличении 1000x и выше.

Подготовка образцов для микроскопии

Правильная подготовка образцов — ключ к получению качественных изображений под микроскопом. Основные этапы включают:

  1. Выбор и отбор образца
  2. Фиксация — химическая обработка для сохранения структуры
  3. Обезвоживание (для электронной микроскопии)
  4. Заливка в среду или нанесение на предметное стекло
  5. Окрашивание для повышения контраста
  6. Покрытие покровным стеклом

Для световой микроскопии часто используют готовые наборы препаратов. Для электронной микроскопии требуется более сложная пробоподготовка с применением специального оборудования.


Техника безопасности при работе с микроскопом

При использовании микроскопа важно соблюдать правила безопасности:

  • Аккуратно обращаться с оптикой, не касаться линз пальцами
  • Не оставлять микроскоп под прямыми солнечными лучами
  • Отключать подсветку после завершения работы
  • Закрывать микроскоп чехлом для защиты от пыли
  • Соблюдать осторожность при работе с иммерсионным маслом
  • Использовать средства индивидуальной защиты при работе с опасными образцами

Правильное обращение поможет сохранить микроскоп в рабочем состоянии и обеспечит безопасность пользователя.

Перспективы развития микроскопии

Микроскопия продолжает активно развиваться. Основные направления включают:

  • Повышение разрешающей способности
  • Разработку новых методов контрастирования
  • Создание комбинированных микроскопов
  • Применение искусственного интеллекта для обработки изображений
  • Развитие методов прижизненной микроскопии

Это позволит ученым получать еще более детальные изображения микрообъектов и глубже изучать процессы, происходящие в живых системах на клеточном и молекулярном уровнях.



Поговорим о микроскопах / Хабр

Помнится, в далеком детстве мне подарили микроскоп «Натуралист» – игрушечный, но таки дающий фиксированное увеличение аж в шестьдесят раз. Состоял он из одной трубки, закрепляемой на пластмассовом футляре, одновременно играющим роль основания. Сколько интересных вещей тогда было пересмотрено через окуляр, подсвеченный тусклым зеркальцем – от листьев водорослей до целого таракана…

Рис. 1. Детский микроскоп «Натуралист» (за неимением лучшего — фото с торговой площадки)

С тех пор прошло более тридцати лет, но о детском увлечении я не забыл. И вот однажды под влиянием приступа ностальгии я решил купить себе такую же игрушку, только чуть посовременнее. Но первый же взгляд на соответствующий раздел Интернет-площадки показал: чего-то я в этой жизни не понимаю. От обилия самый разных устройств, описываемых одним и тем же словом «микроскоп», просто рябило в глазах. И вот вместо пары быстрых щелчков мышкой пришлось плотно сесть и разобраться хотя бы в самых азах современной микроскопии. Результаты ниже.

Предупреждение: обзор не претендует на исчерпывающее описание и рассчитан на энтузиастов-любителей, интересующихся предметом для себя или для детей. Статья не содержит никакой теории, связанной с оптикой, ее в избытке хватает в других материалах.

Типы микроскопов


Существует довольно много самых разных задач, в которых необходимо детально рассмотреть мельчайшие детали объектов – от драгоценных камней и монет до внутренностей живой клетки. От того, что и как нам нужно увидеть, сильно зависят и применяемые методы. Оставим сейчас за кадром самые мелкие объекты типа вирусов или молекулярной структуры вещества и сосредоточимся на более крупных предметах размерами от бактерии и выше. Оптические устройства, применяемые для таких задач, делятся на два больших класса: биологические (компаундные) и стереомикроскопы.

Подробно останавливаться на стереомикроскопах не станем. Замечу только, что, вопреки подсознательным ожиданиям от названия, данный класс устройств предназначен не для создания стереокартинок. Стереомикроскопы используются для обследования сравнительно крупных непрозрачных предметов в отраженном свете: микросхем, камней, насекомых и т.п. Они отличаются сравнительно небольшим оптическим увеличением (40-60-80х, хотя наиболее продвинутые могут иметь даже 200х) и часто снабжены встроенными мониторами либо цифровыми интерфейсами. Источник света находится над образцом. Размеры – от карманных устройств до солидных стационарных установок.

Некоторые стереомикроскопы для промышленных целей даже лишены оптического окуляра и предназначены исключительно для подключения к компьютеру/смартфону через USB/WiFi («цифровые микроскопы»). Такие микроскопы сравнительно дешевы. Если надо как следует рассмотреть таракана, бриллиант или распайку элементов на плате, этот тип устройств для вас. Только помните, что супер-увеличения типа 1600х, которые часто можно встретить в описаниях даже самых дешевых устройств, относятся к цифровому увеличению и даже близко не отражают реальное оптическое. Каково оно? А кто его знает, производители до таких деталей не снисходят.


Рис. 2. Aomekie stereo microscope с увеличением 20х/40х (фото производителя)

Биологические микроскопы


Основной класс устройств, на котором мы сконцентрируемся – то, что называется биологическим микроскопом, в английской терминологии «компаундным» (составным, от compound). Он предназначен для рассматривания тонких прозрачных образцов (срезы тканей, бактерии, микроорганизмы и т.п.) в проходящем свете. Образец подготавливается на предметном стекле, умещаемом на рабочей платформе, источник света – внизу, под образцом.

Следует понимать, что под биологический микроскоп того же таракана засунуть сложно: для мощной оптики, где расстояние между линзой и препаратом составляет буквально десятую долю миллиметра, препарат должен быть очень тонким, плоским и прозрачным, специально подготовленным и, возможно, окрашенным. Обычно это капля или тонкая пленка, размещенная между предметным и покровным стеклом. Под маломощный объектив таракан влезет (фокусное расстояние у них от нескольких миллиметров до нескольких сантиметров). Однако следует озаботиться хорошим внешним источником света и не стоит рассчитывать на высокую глубину резкости: в каждый момент времени вы сможете отчетливо видеть только определенный слой изображения.

Типовой биологический микроскоп состоит из трех частей: механическая платформа (база, предметный столик, устройства наведения и фокусировки), подсветка и оптическая система.


Рис. 3. Микроскоп Celestron (фото производителя)

Механическая платформа


Механическая часть состоит из основания, на которой монтируются все прочие компоненты, и предметного столика, на котором умещается образец. Очень важной частью механики является система, отвечающая за перемещение предметного столика в трех измерениях – именно так образец подводится в точку фокуса неподвижного объектива. Существуют модели, в которых перемещается объектив, но это редкая экзотика. В устройствах начального уровня механика самая примитивная. Подстройка по высоте (фокусировка) есть только грубая (coarse), перемещение образца в плоскости – пальцами.

В более сложных моделях в дополнение к грубой фокусировке появляется тонкая (fine), а также зажим, перемещающий предметное стекло в горизонтальной плоскости (его подвижная сторона имеет характерный вид полумесяца, ее хорошо видно на изображениях устройств). В наиболее простых микроскопах вертикальное перемещение регулируется разными винтами/рукоятками, в более продвинутых они совмещены на одной оси. В микроскопах без тонкой фокусировки есть реальная опасность раздавить как предметное стекло, так и линзу объектива из-за неловкого движения руки.

Материал корпуса – пластик либо металл. Пластик легче, но и хрупче. Обычно он применяется в мобильных моделях, предназначенных для детей либо полевых лабораторий – там, где важно минимизировать вес. Для стационарных микроскопов используется металл: он не только прочнее, но и менее подвержен вибрациям, которые на высоких увеличениях становятся критичными. Вес металлического микроскопа – 3-4 килограмма.

Исторически база микроскопа состояла из неподвижного основания и подвижного кронштейна, позволяющего менять ориентацию микроскопа относительно вертикали. Это было необходимо не только для комфорта работы, но и для получения качественной подсветки. Однако современные микроскопы имеют монолитное основание с фиксированным углом наклона глазных тубусов, что не всегда удобно. Учтите, что от этого угла прямо зависит комфорт вашей шеи во время работы, так что подбирайте устройство с углом, подходящим именно вам.


Рис. 4. AmScope M500 с простейшим предметным столиком без перемещения в плоскости (фото производителя)

Электрические компоненты


Мало подвести образец в точку фокуса, его надо еще и правильно подсветить. Плохая подсветка приведет к слишком темному или, наоборот, пересвеченному неразборчивому изображению, а также к неоднородному освещению поля.

Исторически для подсветки использовалось вогнутое зеркало, расположенное под отверстием в столике. Однако с его помощью сложно добиться качественного равномерного освещения поля зрения, что критично на высоких увеличениях. Также оно накладывает очень серьезные ограничения по размещению микроскопа относительно источника света, а также на сам источник. Такое зеркало сегодня осталось только в самых примитивных устройствах, обычно в полевых либо детских микроскопах, как в показанном в начале статьи «Натуралисте». Иногда, впрочем, оно может поставляться как дополнительная опция, замещающая основной источник света.

Сегодня для подсветки используются разные виды встроенных в основание ламп. До относительно недавнего времени применялись лампы галогенные или накаливания, но они имели свои проблемы. В первую очередь – из-за того, что свет генерировался тонкой нитью, а проецировать его приходилось на круглое поле, что, опять же, создает проблемы с равномерностью. Однако в современных условиях индустрия широко использует LED-источники света, что проблему сняло.

Запитывается подсветка либо от батареек (такие микроскопы особенно хороши для детей, поскольку их можно повсюду таскать с собой), либо проводом от розетки. Если заказываете проводное устройство за рубежом, помните о переходниках для вилки.

Регулировка подсветки выполняется как интенсивностью лампы, так и световым конденсором под рабочим столиком, имеющим диафрагму и линзу для фокусировки света на образце. В недорогих моделях наиболее распространен конденсор Аббе (Abbe condenser) или его модификации, это название можно часто увидеть в описании микроскопа. Для любительских занятий обычно применяется подсветка вида «светлое поле» (в смысле, прозрачные объекты рассматриваются на ярком белом фоне), хотя есть и другие типы: «темное поле», дающее инвертированное изображение, флуоресцентная подсветка и т.п. Конденсор может быть сменным, позволяя получать в одном и том же микроскопе разные типы подсветки.

Попадаются также модели с дополнительной верхней подсветкой, как на картинке ниже (этакий гибрид биологического и стереомикроскопа), но обычно это удел любительских устройств и малых увеличений: мощные объективы, практически втыкающиеся в покровное стекло, попросту заслоняют верхний свет. На практике уже сорокакратный объектив даже при хорошей внешней подсветке почти ничего не видит, а стократный показывает полный мрак.

Обратите, кстати, внимание: микроскоп на картинке не обладает полноценным конденсором, вместо него – только источник света и диафрагма. На столике присутствуют только самые примитивные зажимы-клипсы для предметного стекла, перемещение препарата в плоскости – пальцами.


Рис. 5. Любительский микроскоп Swift SW150 входного уровня с дополнительной верхней подсветкой (фото производителя)

Оптическая система – объективы


Оптическая система состоит из объективов (смотрят непосредственно на образец) и окуляров (eyepiece, прилегают к глазу).

Объективы, непосредственно рассматривающие образец, монтируются на револьверном диске для быстрой их смены. По нынешним временам они имеют четыре типовых диапазона увеличения: 4-5х (сканирующий объектив, обычно служит для грубой наводки на цель), 10-15х (маломощные линзы), 40-60х (высокомощные) и 90-100х и выше (сверхмощные). Объективы с увеличением выше 100х встречается редко и уж точно не в любительских микроскопах.

Первые три типа («сухие») обычно стандартны для всех моделей, даже для детских. Последний тип объективов встречается в более продвинутых моделях и для получения качественного изображения требует специальной техники использования – иммерсионной. Суть в том, что коэффициенты преломления воздуха и стекла разные для разных длин волн (именно на этом основано разложение белого цвета в спектр). Если между образцом и объективом есть воздух, на стократном увеличении проявляется сильная хроматическая аберрация, снижающая резкость вплоть до полной неразборчивости.

Поэтому для сильных (девяностократных и выше) объективов обычно используется техника погружения (иммерсии) передней линзы объектива в специальное масло, имеющее тот же коэффициент преломления, что и стекло. На покровное стекло наносят каплю масла, в которое непосредственно опускается объектив. После исследования масло с линзы смывается. Такие объективы обычно помечаются словом oil. Могут они использоваться и насухо, но добиться высокой резкости в этом случае невозможно. Масло входит в начальный комплект микроскопа с такими объективами, а также может быть куплено отдельно (из натуральных масел идеально подходит кедровое). Масляную иммерсию нельзя использовать с менее мощными объективами, для которых она не упомянута явно.

Что интересно, еще в середине прошлого века иммерсионными были даже объективы 50х, но с тех пор техника заметно продвинулась вперед. Исторически первой иммерсионной жидкостью являлась обычная вода (техника изобретена еще в начале 19 в.), подходящее масло впервые подобрали ближе к концу того же столетия.

Также стократные объективы могут напрямую упираться в покровное стекло препарата. Защита фронтальной линзы обычно выполняется с помощью специальной пружинящей оправы (слово spring в описании объектива). Несколько раз в описаниях также попадалось слово feather вместо spring, хотя найти определение мне так и не удалось. Для любительских исследований такие объективы избыточны как с точки зрения дополнительной немалой цены, так и с точки зрения затрачиваемых усилий. Особой дополнительной ценности в домашних условиях они не представляют.


Рис. 6. Набор ахроматических объективов фирмы OMAX с типичными мощностями 4х, 10х, 40х и 100х (фото производителя). На стократном объективе хорошо видна пружинящая оправа

Оптическая система – окуляры


Сменные окуляры вставляются в тубусы в верхней части микроскопа и имеют свое собственное фиксированное увеличение, например 10х, 16х, 25х. Чем выше увеличение, тем короче окуляр. Очкарикам типа меня надо держать в уме, что, в отличие от фотоаппарата, работа с окуляром микроскопа в очках крайне затруднена: окуляр должен практически прижиматься к глазу. Вынос зрачка (eye relief) у обычных окуляров составляет 7-13 мм, с очками нужны специальные окуляры с высоким выносом (15-20 мм). Однако это особой проблемы не составляет. В любом случае резкость в микроскопе подстраивается под глаз индивидуально. Даже с самой высокой близорукостью в микроскопе можно видеть резкое изображение. Неудобство только в том, что очки все время приходится снимать и надевать.

Окуляры могут быть широкофокусными (помечаются буквами WF, wide focus). Такой окуляр имеет большую ширину поля зрения, что заметно облегчает работу с широкими препаратами.
Также следует упомянуть линзу Барлоу (Barlow lens). Это дополнительная трехслойная линза, помещаемая в тубус оптического прибора перед окуляром и дающая небольшое дополнительное увеличение. Как правило, в комплекте поставки микроскопа можно встретить линзы Барлоу 2х. Это банальный маркетинговый трюк. Дешевые ахроматические стеклянные (или даже, упаси боже, пластиковые) линзы заметно ухудшают качество изображения, а потому при мощном увеличении бессмысленны. При низких же и средних сочетания объектива и окуляра вполне достаточно.

По количеству окуляров микроскопы делятся на классические монокулярные (один окуляр), бинокулярные (два окуляра, чтобы смотреть обеими глазами) и тринокулярные (третий тубус/порт обычно монтируется вертикально и служит для подсоединения фото- или видеокамеры).

Наиболее прост в использовании монокуляр. К нему очень легко привыкнуть, а проблему он создает единственную – сильную нагрузку на один глаз при расслабленном другом. При долгом использовании это может кончиться неприятными последствиями для зрения.

Бинокулярные микроскопы используются для обоих глаз сразу и создают стереоизображение. Они позволяют регулировать расстояние между окулярами для подгонки под свои зрачки. Также один из тубусов бинокуляра содержит регулировку, позволяющую компенсировать разницу в диоптриях между глазами. Следует держать в уме, однако, что создание цельного изображения при использовании бинокуляра гораздо сложнее, чем с монокуляром, к нему следует привыкать. Кроме того, регулировка имеет свои ограничения по расстоянию между зрачками, так что подстройка под ребенка может оказаться невозможна. Детский микроскоп следует брать монокулярный, да и для эпизодических любительских упражнений бинокуляр особо не пригодится.

Тринокулярные устройства выглядят эффектно и удобно, если речь идет о трансляции изображения наружу одновременно с работой. Однако следует учитывать, что не всегда все три порта могут использоваться одновременно. Встречаются решения, в которых, например, приходится выбирать между одним из глазных тубусов и третьим портом.


Рис. 7. Тринокуляр Omax M837ZL с вертикальным портом для камеры (фото производителя)

Оптическая система – заключение


Суммарная мощность биологического микроскопа вычисляется как произведение увеличений окуляра и объектива. Например, с объективом 40х и окуляром 10х общее увеличение составит 400х. Однако следует учитывать, что для стандартных ахроматических линз добиться четкого изображения на сверхмощном увеличении из-за законов оптики практически невозможно. Начиная с определенного момента, линзы будут только увеличивать уже видимые детали, но не добавлять новые. Максимальное эффективное оптическое увеличение составляет примерно 1500х, а то и меньше, в домашних условиях 1000х – практический потолок. Для более высоких разрешений применяются дорогие апохроматические линзы либо электронные микроскопы, что уже совсем другая песня.

Вообще 1000х – много это или мало? Размер золотистого стафилококка – около 1 мкм (1/1000 мм), амебы – 200-600 мкм, одноклеточной водоросли – около 40 мкм. Тысячекратного увеличения вполне хватит, чтобы разглядеть все это с подробностями. Так что не обращайте особого внимания на маркетинговые цифры максимального увеличения 2500-3000х, получаемого тупым перемножением максимальных мощностей объективов и окуляров. Установить вы его установите, только в результате получится как в песне «Сиреневый туман под линзой проплывает…»

При работе с препаратами также важна правильная установка диафрагмы конденсора. Узкая диафрагма повышает контрастность и резкость, но затемняет изображение. Широкая диафрагма пропускает больше света, но может сделать изображение пересвеченным и малоконтрастным, скрывая детали и даже целые объекты. Подбор диафрагмы для каждого препарата выполняется индивидуально.

На картинке ниже обратите внимание на вращающуюся головку микроскопа, позволяющую ориентировать окуляры в нужном направлении. Такая конструкция удобна при работе нескольких человек. Однако подстраивать резкость под свои глаза каждому все равно придется индивидуально.


Рис 8. Бинокулярный микроскоп Motic BA80 (фото производителя). Под столиком в центре хорошо виден конденсор, на столике – месяцевидный зажим для предметного стекла

Оптическая система – сопряжение микроскопа с компьютером


Подключение микроскопа к внешним устройствам, таким как монитор или компьютер, выполняется за счет установки специальной видеокамеры *вместо* окуляра или в выделенный порт тринокуляра. Следует держать в уме, что в этом случае теряется увеличение, даваемое окуляром, остается только увеличение объектива и нерегулируемых линз камеры. В параметрах камер обычно указывается только емкость ее матрицы (3, 5, 10 и более мегапикселей), оптическое увеличение остается тайной за семью печатями. Кроме того, поле зрения камеры существенно уже, чем у человеческого глаза.

Сама по себе камера может не распознаваться стандартными средствами Windows и приложений (и не надо – без микроскопа она полностью слепа), так что производители прилагают к ней специализированный софт. Он позволяет как делать фотографии, так и записывать видео. На рынке есть разные виды камер – от стареньких с разрешением 640х480 до современных с разрешением аж до 20 мегапикселей. Отличаются они также интерфейсами, что влияет на возможности записи видео в первую очередь (получение видеопотока с высоким FPS и разрешением через USB 2.0 будет затруднительно). Также камеры могут подключаться напрямую к монитору или иному устройству через HDMI, иметь WiFi-интерфейс и т.п.

Многие производители предлагают для своих микроскопов также и камеры, но никто не мешает купить камеру от другого вендора. Следует только учитывать, что диаметр тубуса у разных микроскопов может отличаться, так что следует удостовериться, что данная камера подходит для данного тубуса. Ну, или использовать переходники, которые тоже продаются. Стандартный диаметр для окуляра биологического микроскопа – 23,2 мм, стереомикроскопа – 30 и 30,5 мм.

Существуют также относительно дешевые насадки, позволяющие перенаправлять оптический поток из окуляра в объектив камеры смартфона. Плюс такого устройства – сохранение оригинального увеличения, поскольку монтируются они поверх окуляра. Минус – возможности получения и сохранения изображения ограничиваются невеликими возможностями смартфона. Ну, и поле зрения у такой камеры все равно уже, чем у глаза.


Рис. 9. Цифровая камера для микроскопа Puls Life Science DCM-310 (фото производителя)

Цены и производители


Цены на биомикроскопы можно найти самые разные. Те, что позиционируются для детей, попадаются и за 30-40 евро, однако следует помнить о возможных ограничениях типа фиксированного окуляра 10х, не поддерживающего установку камеры, отсутствия конденсора, а то и вообще подсветки, примитивном предметном столике и т.п. В Европе можно купить монокулярные микроскопы с тремя объективами, рассчитанные на энтузиастов и студентов, их ценовая категория – от 100 евро. Камера для микроскопа – от 50 евро (и далее в космос: двадцатимегапиксельная может стоит и семь сотен). Более профессиональные микроскопы – би- и тринокуляры со стократными объективами – стоят от 250 евро. Наконец, многие вендоры предлагают комплекты, специально рассчитанные на детей, студентов и энтузиастов. В них могут входить монокуляр входного уровня, простенькая видеокамера, базовый набор инструментов и предметных стекол и т.п. Цены на такие комплекты начинаются от полутора сотен евро.

К покупке следует обязательно добавить минимум один набор из предметных и покровных стекол (от 8-10 евро – учтите, это расходный материал), а также, по желанию, набор заранее подготовленных препаратов (крылья, ноги, хвосты, листики и подобные нехитрые препараты для вхождения в тему). Ну, а дальше – скальпели, пинцеты, микротомы, чашки Петри, пробирки, препараторские иглы и так далее, и тому подобное в зависимости от ваших увлечений. Также обязательно купите изопропиловый спирт (чем выше концентрация, тем лучше), кисточки, продувки, салфетки из микрофибры и т.п. – оптика имеет свойство пачкаться и пылиться, а даже отдельные пылинки на линзах микроскопа отобьются пятнами на изображении.

Учитывайте также, что цены на одни и те же товары на американском, английском и немецком Амазонах, не говоря уже про eBay, могут очень существенно различаться, так что после выбора модели стоит порыться на разных площадках в поисках цены пониже. Также можно искать микроскопы на Алиэкспрессе. Однако хотя там цены заметно ниже, чем в Европе, цена на доставку оказывается сопоставима с ценой самого микроскопа, что полностью лишает затею смысла.

Какой бренд выбрать? Поскольку оптика для микроскопов критично важна, на этом рынке отметились крупные мировые производители, связанные с оптикой – Олимпус, Цейс, Лейка, Никон и так далее. Однако цены на их устройства даже входного уровня, мягко говоря, не радуют, да и в розницу они могут просто не работать. Так что любителю стоит приглядеться к более демократичным вендорам, таким как Swift, Bresser, Omax или AmScope. Также можно приобрести отдельные объективы и окуляры, в том числе китайского производства (есть неплохие, судя по отзывам), но в этом случае нужно удостовериться что они совместимы с микроскопом. Европейский стандарт, определяющий резьбу и прочие механические и оптические параметры, называется DIN.

Немного практики. Игрушка в реальности


После месяца мучительных раздумий, в которых детское «хочу!» отчаянно боролось с взрослой скупостью и рационализмом, я остановился на бинокуляре Swift 350B. Почему? Ничего особенного: микроскопы Swift при умеренных ценах имеют качество, подходящее даже для лабораторных условий. Плюс на осенней распродаже на английском Амазоне эта модель продавалась всего за 160 фунтов. Чтобы два раза не вставать, вторым компонентом покупки стала трехмегапиксельная камера Swift стоимостью 80 фунтов.

Выглядит комплект поставки микроскопа примерно так:

Четыре объектива (4х, 10х, 40х и 100х) уже установлены в револьверное кольцо, наборы окуляров (10х и 25х) вложены отдельно. Обратите внимание на пустую вертикальную выемку над головкой и два пустых гнезда – упаковка универсальна и рассчитана в том числе на тринокуляры. Шнур/гнездо питания – C13/C14, блок питания встроен в основание. В комплект входит простенький пластиковый чехол а-ля «мешок мусорный обыкновенный».

В сборе и с подключением к ПК выглядит так (на мониторе – транслируемое с микроскопа изображение пчелиной ноги):

Теперь посмотрим, как выглядят образцы с разным увеличением при трансляции с камеры. Начнем с препарата листа флокса (поперечный срез) из продаваемого набора образцов. Использованы объективы 4х, 10х, 40х и 100х (без масла).


(4х)


(10х)


(40х)


(100х)

Как видно, без иммерсии стократный объектив ничего внятного не показывает. Сорокакратный показывает, но из-за малой глубины резкости приходится выбирать, какой слой препарата рассматривать. Поскольку вместо окуляра использована оптика камеры, финальное оптическое увеличение я определить затрудняюсь. Для сравнения: на снимке ниже то, что видит камера сотового телефона через окуляр 25х и объектив 4х (итоговое увеличение 100х). Снималось с рук, поскольку держатель для телефона я не купил, отсюда обрезанность по бокам.

Можно предположить, что камера дает увеличение 20-25х, но какова его часть оптическая, а какова цифровая, определить сложно.

Второй препарат – сделанный самостоятельно. Просто капля воды из кухонной раковины под покровным стеклом без какой-либо подготовки. Объективы те же: 4х, 10х, 40х.


(4х)


(10х)


(40х)

Обратите внимание на радужную кайму по границе капли (дугообразная черная линия на втором и третьем снимках). Если на 4х аберраций не видно никаких, то на 10х уже появляется слабое искажение цветов на границах объектов. На 40х радуга становится настолько заметной, что отчетливо видна даже на снимке камеры и заметно ухудшает резкость. Именно для ликвидации такого эффекта стократные объективы погружают в масло.

Для сравнения: что видит камера смартфона через окуляр при с комбинацией 4х * 25х:

Напоследок пара слов о стеклах. Препарат, помимо наблюдаемого объекта, состоит из толстого предметного стекла и тонкого покровного. Предметное стекло кладется на столик, покровное обращено к окуляру. Следует быть чрезвычайно осторожным при работе с покровными стеклами: при толщине 0,13-0,17 мм они имеют весьма острые грани, несмотря даже на специальную их обработку. При неаккуратном обращении они могут запросто распластать вам палец, а то и сломаться в ране. Ни в коем случае не позволяйте работать с ними малым детям, да и подростков тоже следует проконтролировать на начальном этапе.

По окончании работы с препаратом следует либо как следует очистить и обезжирить стекла. Остатки жира и масла приведут к тому, что капля будет не растекаться по стеклу, а разбиваться на еще более мелкие капли, затрудняя рассмотрение. В лабораториях применяются разные методы обезжиривания, но они небезопасны и требуют специальных химикатов, зачастую ядовитых, и оборудования типа вытяжек. В домашних условиях наиболее простой способ – изопропиловый спирт либо получасовое кипячение на медленном огне в растворе 2-5% растворе пищевой соды (примерно чайная ложна на 100 мл). Грязное покровное стекло, скорее, проще выбросить – оно слишком хрупкое и легко ломается. Да и за предметные стекла тоже особо держаться не стоит – это дешевый расходный материал. Иммерсионные объективы от масла чистятся так же, как и любая другая оптика: изопропиловым спиртом на микрофибре.

На этом введение в основы оптической микроскопии закончены. Успехов в самостоятельном плавании.

МИКРОСКОП | Энциклопедия Кругосвет

Содержание статьи

МИКРОСКОП, оптический прибор с одной или несколькими линзами для получения увеличенных изображений объектов, не видимых невооруженным глазом. Микроскопы бывают простые и сложные. Простой микроскоп – это одна система линз. Простым микроскопом можно считать обычную лупу – плосковыпуклую линзу. Сложный микроскоп (который часто называют просто микроскопом) представляет собой комбинацию двух простых.

Сложный микроскоп дает большее увеличение, чем простой, и обладает большей разрешающей способностью. Разрешающая способность – это возможность различения деталей образца. Увеличенное изображение, на котором неразличимы подробности, дает мало полезной информации.

Сложный микроскоп имеет двухступенчатую схему. Одна система линз, называемая объективом, подводится близко к образцу; она создает увеличенное и разрешенное изображение объекта. Изображение далее увеличивается другой системой линз, называемой окуляром и помещающейся ближе к глазу наблюдателя. Эти две системы линз расположены на противоположных концах тубуса.

Работа с микроскопом.

На иллюстрации представлен типичный биологический микроскоп. Штативная подставка выполняется в виде тяжелой отливки, обычно подковообразной формы. К ней на шарнире прикреплен тубусодержатель, несущий все остальные части микроскопа. Тубус, в который вмонтированы линзовые системы, позволяет перемещать их относительно образца для фокусировки. Объектив расположен на нижнем конце тубуса. Обычно микроскоп снабжен несколькими объективами разного увеличения на револьверной головке, которая позволяет устанавливать их в рабочее положение на оптической оси. Оператор, исследуя образец, начинает, как правило, с объектива, имеющего наименьшее увеличение и наиболее широкое поле зрения, находит детали, интересующие его, а затем рассматривает их, пользуясь объективом с большим увеличением. Окуляр вмонтирован в конец выдвижного держателя (который позволяет изменять длину тубуса, когда это необходимо). Весь тубус с объективом и окуляром можно передвигать вверх и вниз, наводя микроскоп на резкость.

Образец обычно берется в виде очень тонкого прозрачного слоя или среза; его кладут на прямоугольную стеклянную пластинку, называемую предметным стеклом, и накрывают сверху более тонкой стеклянной пластинкой меньших размеров, называемой покровным стеклом. Образец часто окрашивают химическими веществами, чтобы увеличить контраст. Предметное стекло кладут на предметный столик так, чтобы образец находился над центральным отверстием столика. Столик обычно снабжается механизмом для плавного и точного перемещения образца в поле зрения.

Под предметным столиком находится держатель третьей системы линз – конденсора, который концентрирует свет на образце. Конденсоров может быть несколько, и здесь же располагается ирисовая диафрагма для регулировки апертуры.

Еще ниже расположено осветительное зеркало, устанавливаемое в универсальном шарнире, которое отбрасывает свет лампы на образец, за счет чего вся оптическая система микроскопа и создает видимое изображение. Окуляр можно заменить фотоприставкой, и тогда изображение будет формироваться на фотопленке. Многие исследовательские микроскопы оснащаются специальным осветителем, так что в осветительном зеркале нет необходимости.

Увеличение.

Увеличение микроскопа равно произведению увеличения объектива на увеличение окуляра. Для типичного исследовательского микроскопа увеличение окуляра равно 10, а увеличение объективов – 10, 45 и 100. Следовательно, увеличение такого микроскопа составляет от 100 до 1000. Увеличение некоторых микроскопов достигает 2000. Повышать увеличение еще больше не имеет смысла, так как разрешающая способность при этом не улучшается; наоборот, качество изображения ухудшается.

Теория.

Последовательную теорию микроскопа дал немецкий физик Эрнст Аббе в конце 19 в. Аббе установил, что разрешение (минимально возможное расстояние между двумя точками, которые видны по отдельности) определяется выражением

где R – разрешение в микрометрах (10–6 м), l – длина волны света (создаваемого осветителем), мкм, n – показатель преломления среды между образцом и объективом, а a – половина входного угла объектива (угла между крайними лучами конического светового пучка, входящего в объектив). Величину Аббе назвал числовой апертурой (она обозначается символом NA). Из приведенной формулы видно, что разрешаемые детали исследуемого объекта тем меньше, чем больше NA и чем меньше длина волны.

Числовая апертура не только определяет разрешающую способность системы, но и характеризует светосилу объектива: интенсивность света, приходящаяся на единицу площади изображения, приблизительно равна квадрату NA. Для хорошего объектива величина NA составляет примерно 0,95. Микроскоп обычно рассчитывают так, чтобы его полное увеличение составляло ок. 1000 NA.

Объективы.

Существуют три основных типа объективов, различающихся степенью исправления оптических искажений – хроматических и сферических аберраций. Хроматические аберрации связаны с тем, что световые волны с разной длиной волны фокусируются в разных точках на оптической оси. В результате изображение оказывается окрашенным. Сферические аберрации обусловлены тем, что свет, проходящий через центр объектива, и свет, идущий через его периферийную часть, фокусируется в разных точках на оси. В результате изображение оказывается нечетким.

Ахроматические объективы

в настоящее время являются наиболее распространенными. В них хроматические аберрации подавляются благодаря применению стеклянных элементов с разной дисперсией, обеспечивающих схождение крайних лучей видимого спектра – синих и красных – в одном фокусе. Небольшая окрашенность изображения остается и проявляется иногда в виде слабых зеленых полос вокруг объекта. Сферическая аберрация может быть скорректирована только для одного цвета.

Во флюоритовых объективах используются добавки к стеклу, улучшающие цветовую коррекцию до такой степени, что окрашенность изображения почти полностью устраняется.

Апохроматические объективы

– это объективы с самой сложной цветовой коррекцией. В них не только почти полностью устранены хроматические аберрации, но и коррекция сферических аберраций выполнена не для одного, а для двух цветов. Увеличение апохроматов для синего цвета несколько больше, чем для красного, и поэтому для них нужны специальные «компенсирующие» окуляры.

Большинство объективов являются «сухими», т.е. они рассчитаны на работу в таких условиях, когда промежуток между объективом и образцом заполнен воздухом; величина NA для таких объективов не превышает 0,95. Если между объективом и образцом ввести жидкость (масло или, что бывает реже, воду), то получится «иммерсионный» объектив с величиной NA, достигающей 1,4, и с соответствующим улучшением разрешения.

В настоящее время промышленность выпускает и различного рода специальные объективы. К ним относятся объективы с плоским полем для микрофотографирования, объективы без внутренних напряжений (релаксированные) для работы в поляризованном свете и объективы для исследования непрозрачных металлургических образцов, освещаемых сверху.

Конденсоры.

Конденсор формирует световой конус, направляемый на образец. Обычно в микроскопе предусматривается ирисовая диафрагма для согласования апертуры светового конуса с апертурой объектива, чем обеспечиваются максимальное разрешение и максимальный контраст изображения. (Контраст в микроскопии имеет столь же важное значение, как и в телевизионной технике.) Самый простой конденсор, вполне подходящий для большинства микроскопов общего назначения, – это двухлинзовый конденсор Аббе. Для объективов с большей апертурой, особенно иммерсионных масляных, нужны более сложные конденсоры с коррекцией. Масляные объективы с максимальной апертурой требуют специального конденсора, имеющего иммерсионный масляный контакт с нижней поверхностью предметного стекла, на котором лежит образец.

Специализированные микроскопы.

В связи с различными требованиями науки и техники были разработаны микроскопы многих специальных видов.

Стереоскопический бинокулярный микроскоп,

предназначенный для получения трехмерного изображения объекта, состоит из двух отдельных микроскопических систем. Прибор рассчитан на небольшое увеличение (до 100). Обычно применяется для сборки миниатюрных электронных компонентов, технического контроля, хирургических операций.

Поляризационный микроскоп

предназначен для исследования взаимодействия образцов с поляризованным светом. Поляризованный свет нередко позволяет выявлять структуру объектов, лежащую за пределами обычного оптического разрешения.

Отражательный микроскоп

снабжен вместо линз зеркалами, формирующими изображение. Поскольку изготовить зеркальный объектив затруднительно, полностью отражательных микроскопов очень мало, и зеркала в настоящее время применяются в основном лишь в приставках, например, для микрохирургии отдельных клеток.

Люминесцентный микроскоп

– с освещением образца ультрафиолетовым или синим светом. Образец, поглощая это излучение, испускает видимый свет люминесценции. Микроскопы такого типа применяются в биологии, а также в медицине – для диагностики (особенно рака).

Темнопольный микроскоп

позволяет обойти трудности, связанные с тем, что живые материалы прозрачны. Образец в нем рассматривается при столь «косом» освещении, что прямой свет не может попасть в объектив. Изображение формируется светом, дифрагированным на объекте, и в результате объект выглядит очень светлым на темном фоне (с очень большим контрастом).

Фазово-контрастный микроскоп

применяется для исследования прозрачных объектов, особенно живых клеток. Благодаря специальным устройствам часть света, проходящего через микроскоп, оказывается сдвинутой по фазе на половину длины волны относительно другой части, чем и обусловлен контраст на изображении.

Интерференционный микроскоп

– это дальнейшее развитие фазово-контрастного микроскопа. В нем интерферируют два световых луча, один из которых проходит сквозь образец, а другой отражается. При таком методе получаются окрашенные изображения, дающие очень ценную информацию при исследовании живого материала. См. также ЭЛЕКТРОННЫЙ МИКРОСКОП; ОПТИЧЕСКИЕ ПРИБОРЫ; ОПТИКА.

ЭЛЕКТРОННЫЙ МИКРОСКОП — Большая Медицинская Энциклопедия

Электронный микроскоп — высоковольтный, вакуумный прибор, в котором увеличенное изображение объекта получают с помощью потока электронов. Предназначен для исследования и фотографирования объектов при больших увеличениях. Электронные микроскопы имеют высокую разрешающую способность. Электронные микроскопы находят широкое применение в науке, технике, биологии и медицине.

По принципу действия различают просвечивающие (трансмиссионные), сканирующие, (растровые) и комбинированные электронные микроскопы. Последние могут работать в просвечивающем, сканирующем либо в двух режимах одновременно.

Отечественная промышленность приступила к выпуску просвечивающих электронных микроскопов в конце 40-х годов 20 века. Необходимость создания электронного микроскопа была вызвана низкой разрешающей способностью световых микроскопов. Для увеличения разрешающей способности требовался более коротковолновый источник излучения. Решение проблемы стало возможным только с применением в качестве осветителя пучка электронов. Длина волны потока электронов, ускоренных в электрическом поле с разностью потенциалов 50 000 в, составляет 0,005 нм. В настоящее время на просвечивающем электронном микроскопе достигнуто разрешение для пленок золота 0,01 нм.

Схема электронного микроскопа просвечивающего типа: 1 — электронная пушка; 2 — конденсорные линзы; 3 — объектив; 4 — проекционные линзы; 5 — тубус со смотровыми окнами, через которые можно наблюдать изображение; 6 — высоковольтный кабель; 7 — вакуумная система; 8 — пульт управления; 9 — стенд; 10 — высоковольтное питающее устройство; 11 — источник питания электромагнитных линз.

Принципиальная схема просвечивающего электронного микроскопа мало чем отличается от схемы светового микроскопа (см.). Ход лучей и основные элементы конструкции обоих микроскопов аналогичны. Несмотря на большое разнообразие выпускаемых электронных микроскопов, все они построены по одной схеме. Основным элементом конструкции просвечивающего электронного микроскопа является колонна микроскопа, состоящая из источника электронов (электронной пушки), набора электромагнитных линз, предметного столика с объектодержателем, люминесцентного экрана и фоторегистрирующего устройства (см. схему). Все элементы конструкции колонны микроскопа собраны герметично. Системой вакуумных насосов в колонне создается глубокий вакуум для беспрепятственного прохождения электронов и защиты образца от разрушения.

Поток электронов образуется в пушке микроскопа, построенной по принципу трехэлектродной лампы (катод, анод, управляющий электрод). В результате термоэмиссии с разогретого V-образного вольфрамового катода высвобождаются электроны, которые разгоняются до высоких энергий в электрическом поле с разностью потенциалов от нескольких десятков до нескольких сотен киловольт. Через отверстие в аноде поток электронов устремляется в просвет электромагнитных линз.

Наряду с вольфрамовыми термоэмиссионными катодами в электронном микроскопе применяют стержневые и автоэмиссионные катоды, обеспечивающие значительно большую плотность пучка электронов. Однако для их работы необходим вакуум не ниже 10-7 мм рт. ст., что создает дополнительные конструктивные и эксплуатационные трудности.

Другой основной элемент конструкции колонны микроскопа — электромагнитная линза, представляющая собой катушку с большим числом витков тонкого медного провода, помещенную в панцирь из мягкого железа. При прохождении через обмотку линзы электрического тока в ней образуется электромагнитное поле, силовые линии которого концентрируются во внутреннем кольцевом разрыве панциря. Для усиления магнитного поля в область разрыва помещен полюсный наконечник, позволяющий получать мощное, симметричное поле при минимальном токе в обмотке линзы. Недостатком электромагнитных линз являются различные аберрации, влияющие на разрешающую способность микроскопа. Наибольшее значение имеет астигматизм, вызванный асимметрией магнитного поля линзы. Для его устранения применяют механические и электрические стигматоры.

Задача сдвоенных конденсорных линз, как и конденсора светового микроскопа, состоит в изменении освещенности объекта за счет изменения плотности потока электронов. Диафрагма конденсорной линзы диаметром 40—80 мкм выбирает центральную, наиболее однородную часть пучка электронов. Объективная линза — самая короткофокусная линза с мощным магнитным полем. Ее задача состоит в фокусировании и первичном увеличении угла движения электронов, прошедших через объект. От качества изготовления и однородности материала полюсного наконечника объективной линзы во многом зависит разрешающая способность микроскопа. В промежуточной и проекционной линзах происходит дальнейшее увеличение угла движения электронов.

Особые требования предъявляются к качеству изготовления предметного столика и объектодержателя, так как они должны не только перемещать и наклонять образец в заданных направлениях при большом увеличении, но и при необходимости подвергать его растяжению, нагреву или охлаждению.

Довольно сложным электронно-механическим устройством является фоторегистрирующая часть микроскопа, которая позволяет осуществлять автоматическую экспозицию, замену отснятого фотоматериала, производить на нем запись необходимых режимов микроскопирования.

В отличие от светового микроскопа объект исследования в просвечивающем электронном микроскопе крепится на тонких сетках, изготовленных из немагнитного материала (медь, палладий, платина, золото). На сетки крепится пленка-подложка из коллодия, формвара или углерода толщиной несколько десятков нанометров, затем наносится материал, подвергаемый микроскопическому исследованию. Взаимодействие падающих электронов с атомами образца приводит к изменению направления их движения, отклонению на незначительные углы, отражению или полному поглощению. В формировании изображения на люминесцентном экране или фотоматериале принимают участие только те электроны, которые были отклонены веществом образца на незначительные углы и смогли пройти через апертурную диафрагму объективной линзы. Контрастность изображения зависит от наличия в образце тяжелых атомов, сильно влияющих на направление движения электронов. Для усиления контрастности биологических объектов, построенных в основном из легких элементов, применяют различные методы контрастирования (см. Электронная микроскопия).

В просвечивающем электронном микроскопе предусмотрена возможность получать темнопольное изображение образца при освещении его наклонным пучком электронов. В этом случае через апертурную диафрагму проходят рассеянные образцом электроны. Темнопольная микроскопия увеличивает контрастность изображения при высоком разрешении деталей образца. В просвечивающем электронном микроскопе предусмотрен также режим микродифракции минимальных кристаллов. Переход от светлопольного к темнопольному режиму и микродифракции не требует значительных изменений в схеме микроскопа.

В сканирующем электронном микроскопе поток электронов формируется высоковольтной пушкой. С помощью сдвоенных конденсорных линз получают тонкий пучок электронов (электронный зонд). Посредством отклоняющих катушек электронный зонд разворачивается на поверхности образца, вызывая излучение. Система сканирования в сканирующем электронном микроскопе напоминает систему, с помощью которой получают телевизионное изображение. Взаимодействие электронного луча с образцом приводит к появлению рассеянных электронов, потерявших часть энергии при взаимодействии с атомами образца. Для построения объемного изображения в сканирующем электронном микроскопе электроны собираются специальным детектором, усиливаются и подаются на генератор развертки. Количество отраженных и вторичных электронов в каждой отдельной точке зависит от рельефа и химического состава образца, соответственно меняется яркость и контрастность изображения объекта на кинескопе. Разрешающая способность сканирующего электронного микроскопа достигает 3 нм, увеличение — 300 000. Глубокий вакуум в колонне сканирующего электронного микроскопа предусматривает обязательное обезвоживание биологических образцов с помощью органических растворителей либо их лиофилизацию из замороженного состояния.

Комбинированный электронный микроскоп может быть создан на базе просвечивающего или сканирующего электронного микроскопа. Пользуясь комбинированным электронным микроскопом, можно одновременно изучать образец в просвечивающем и сканирующем режимах. В комбинированном электронном микроскопе, как и в сканирующем, предусмотрена возможность для рентгеноструктурного, энергодисперсионного анализа химического состава вещества объекта, а также для оптико-структурного машинного анализа изображений.

Для увеличения эффективности использования всех видов электронных микроскопов созданы системы, позволяющие переводить электронно-микроскопическое изображение в цифровую форму с последующей обработкой этой информации на ЭВМ Оптико-структурный машинный анализ позволяет производить статистический анализ изображения непосредственно с микроскопа, минуя традиционный метод «негатив-отпечаток».

Библиогр.: Стоянова И. Г. и Анаскнн И. Ф. Физические основы методов просвечивающей электронной микроскопии, М., 1972; Суворов А. Л. Микроскопия в науке и технике, М., 1981; Финеан Дж. Биологические ультраструктуры, пер. с англ., М., 1970; Шиммель Г. Методика электронной микроскопии, пер. с нем.. М., 1972.

См. также библиогр. к ст. Электронная микроскопия.


Значение микроскопа и его возможности



Микроскоп представляет собой уникальный прибор, призванный увеличивать микроизображения и измерять размеры объектов или структурные образования, наблюдаемые через объектив. Эта разработка удивительна, а значение изобретения микроскопа чрезвычайно велико, ведь без него не существовало бы некоторых направлений современной науки.

Отметим, что изобретение микроскопа является, выдающимся событием в науке начиная от Средневековья и до настоящего времени, потому что при помощи устройства представилась возможность открыть множество новых предметов для научного обсуждения.

В XX в. появились различные виды микроскопов, имеющие разное назначение, конструкцию, позволяющие изучать объекты в широких диапазонах спектра. Современные микроскопы представляют собой совершенные приборы, позволяющие получать большие увеличения с высокой разрешающей способностью. Разрешающая способность определяется расстоянием, на котором два соседних элемента структуры могут быть еще видимы раздельно.

Современные разработки микроскопов позволили создать микроскопы разных видов: оптический, электронный, сканирующий зондовый, рентгеновский, дифференциальный интерференционно-контрастный.

Современный мир невозможно представить без использования микроскопа, каким образом бы развивались без него такие области человеческой деятельности как иммунология и генетика, металлургия и геология, биология и медицина, криминалистика и петрография, а также огромное число других.

Применение современных микроскопов в отраслях науки и экономики позволяет делать и осуществлять разработки и достижения невозможные без него, а именно: разрабатывать безопасные и эффективные медицинские препараты, ставить верный диагноз, помогающий излечить различные заболевания, создавать новые виды синтетических материалов, налаживать производство электронной техники и высокоточных приборов и др.

Во всех школах, университетах, академиях имеются лаборатории, оборудованные микроскопами. Микроскопы делают очень простым приобщение обучающихся к исследованиям, целью которых является активное познание окружающего нас материального мира [1]. При помощи наглядности, достигаемой только с микроскопом, освоение учебного материала получается более эффективным. Он выступает в качестве действительно незаменимого инструмента, без которого в современных условиях стало невозможно заниматься исследовательской и научной деятельностью. Любое лабораторное оборудование включает в свой перечень микроскоп.

Для выполнения практической части моей работы, целью которой является изучение микроскопа и его возможностей, мне понадобился микроскоп и опытные образцы. В качестве опытных образцов были взяты: гриб мукор, поперечный срез листа сосны, нитчатая водоросль, спороносный колосок хвоща, спорогоний кукушкиного льна, сорус папоротника, мужская шишка сосны. Я взяла образцы, поместила их под микроскоп, внимательно рассмотрела, затем сфотографировала их.

Этапы выполнения опыта:

  1. Подготовка микроскопа к работе: протираем объективы и окуляр чистой ватой, выбираем объектив, включаем лампу и направляем свет в объектив микроскопа.
  2. Приготовление опытных образцов: гриба мукор, поперечного среза листа сосны, нитчатой водоросли, спороносного колоска хвоща, спорогония кукушкиного льна, соруса папоротника, мужскую шишку сосны.

Подготавливаем предметное стекло, тщательно промыв его водой. Затем кладём поочередно каждый из опытных образцов на предметное стекло.

  1. Исследование опытных образцов под микроскопом. Помещаем поочередно каждый из указанных готовых опытных образцов на предметный столик микроскопа под зажимы. Рассматриваем объект.

В табл. 1 представлена краткая характеристика исследуемых образцов.



Таблица 1

Краткая характеристика опытных образцов, рассмотренных под микроскопом

Название препарата

Краткая характеристика

1. Гриб мукор

род низших плесневых грибов класса зигомицетов, который включает около 60 видов. Широко распространены в верхнем слое почвы, также развиваются на продуктах питания и органических остатках

2. Кукушкин лен

относится к мхам. Коробочка спорогона имеет удлиненный с заостренным концом колпачок. Внешне он сходен с кукушкой, откуда и произошло название данного мха

3. Лист сосны

у сосны, как и у большинства хвойных, лист имеет особую игольчатую форму и называется хвоей.

4. Нитчатая

водоросль

представляет собой тонкие зеленые нити. По текстуре они мягкие и склизкие на ощупь. При извлечении из воды сразу теряют форму и обвисают. Нитчатая водоросль — это причина цветения воды

5. Спороносный колосок хвоща

состоит из спорофиллов — видоизмененных листьев, имеющих форму многогранной пластинки в виде щитка на ножке. Хвощ — это многолетнее травянистое растение, прямостоячее, достигает в высоту иногда от 40 до 60 см.

6. Сорусы папоротников

особые структуры, расположенные обычно на нижней стороне листа.



7. Мужская шишка сосны

Шишка представляет собой видоизмененный побег. Мужские шишки сосны зеленовато-желтого цвета собраны в густые колосовидные «соцветия» у основания удлиненных молодых побегов.



Далее на рис. 1–7 проиллюстрированы сфотографированные в ходе выполнения опыта изображения опытных образцов под микроскопом.

Рис. 1. Гриб мукор на хлебе и под микроскопом



Рис. 2. Лист сосны в природе и поперечный срез листа сосны под микроскопом



Рис. 3. Нитчатая водоросль в природе и под микроскопом



Рис. 4. Спороносный колосок хвоща в природе и под микроскопом



Рис. 5. Спорогоний кукушкиного льна в природе и под микроскопом



Рис. 6. Сорус папоротника в природе и под микроскопом



Рис. 7. Мужская шишка сосны в природе и под микроскопом



Резюмируя результаты выполненного мною опыта, заключим следующее:

‒          научилась подготавливать опытные образцы для изучения их под микроскопом.

‒          научилась работать с микроскопом.

‒          увидела, как выглядят опытные образцы под микроскопом.

‒          узнала, что гриб мукор, поперечный срез листа сосны, нитчатая водоросль, спороносный колосок хвоща, спорогоний кукушкиного льна, сорус папоротника, мужская шишка сосны состоят из клеток и спор.

‒          поняла, что с помощью микроскопа можно узнать и увидеть много нового и интересного невидимого глазу человека.

На основе выше обозначенного отметим следующее:

‒          микроскопы позволяют определять размеры и форму, строение и иные характеристики невидимых невооруженным глазом тел;

‒          современные исследовательские приборы имеют мощный функционал;

‒          изобретение микроскопа подарило человечеству уникальную возможность заглянуть в микромир, увидеть своими глазами самых опасных врагов человечества — бактерий и вирусов, находить методы борьбы с ними, ставить правильные диагнозы при лечении сложных заболеваний;

‒          без наличия микроскопа научные исследования в любой отрасли науки невозможны. Более того, альтернативы микроскопу нет [2].



Литература:



  1.      Какое значение имело изобретения микроскопа — URL: http://fb.ru/article/191110/kakoe-znachenie-imelo-izobretenie-mikroskopa-istoriya-izobreteniya-mikroskopa (дата обращения: 17.01.2018).
  2.      Микроскопы вчера и сегодня — URL: http://www.more-letom.ru/shoping_4/mikroskopy-vchjera-i-sjegodnja.htm (дата обращения: 26.01.2018).

Микроскоп — Википедия. Что такое Микроскоп

Микроскоп Левенгука XVII века с увеличением до 300x.[1] Микроскоп, 1876 год Бинокулярный (стерео) микроскоп Olympus_SZIII Stereo microscope. Модель 1970-х годов Микроскопы 18 века

Микроско́п (др.-греч. μικρός «маленький» + σκοπέω «смотрю»[2]) — прибор, предназначенный для получения увеличенных изображений, а также измерения объектов или деталей структуры, невидимых или плохо видимых невооружённым глазом.

Совокупность технологий и методов практического использования микроскопов называют микроскопией.

История создания

Рисунок микроскопа из английского словаря 1911 года. 1 — окуляр; 2 — револьвер для смены объективов; 3 — объектив; 4 — кремальера для грубой наводки; 5 — микрометрический винт для точной наводки; 6 — предметный столик; 7 — зеркало; 8 — конденсор.

Первые микроскопы, изобретённые человечеством, были оптическими, и первого их изобретателя не так легко выделить и назвать. Возможность скомбинировать две линзы так, чтобы достигалось большее увеличение, впервые предложил в 1538 году итальянский врач Дж. Фракасторо. Самые ранние сведения о микроскопе относят к 1590 году и городу Мидделбург, что в Голландии, и связывают с именами Иоанна Липперсгея (который также разработал первый простой оптический телескоп) и Захария Янсена, которые занимались изготовлением очков[3]. Чуть позже, в 1624 году Галилео Галилей представляет свой составной микроскоп, который он первоначально назвал «оккиолино»[4] (occhiolino итал. — маленький глаз). Годом спустя его друг по Академии Джованни Фабер (англ.)русск. предложил для нового изобретения термин микроскоп.

Разрешающая способность

Разрешающая способность микроскопа — это способность выдавать чёткое раздельное изображение двух близко расположенных точек объекта. Степень проникновения в микромир, возможности его изучения зависят от разрешающей способности прибора. Эта характеристика определяется прежде всего длиной волны используемого в микроскопии излучения (видимое, ультрафиолетовое, рентгеновское излучение). Фундаментальное ограничение заключается в невозможности получить при помощи электромагнитного излучения изображение объекта, меньшего по размерам, чем длина волны этого излучения.

«Проникнуть глубже» в микромир возможно при применении излучений с меньшими длинами волн.

Виды

Виды:

Оптические микроскопы

Современный металлографический микроскоп Альтами МЕТ 3М

Человеческий глаз представляет собой естественную оптическую систему, характеризующуюся определённым разрешением, то есть наименьшим расстоянием между элементами наблюдаемого объекта (воспринимаемыми как точки или линии), при котором они ещё могут быть отличны один от другого. Для нормального глаза при удалении от объекта на т. н. расстояние наилучшего видения (D = 250 мм), среднестатистическое нормальное разрешение составляет ~0,2 мм. Размеры микроорганизмов, большинства растительных и животных клеток, мелких кристаллов, деталей микроструктуры металлов и сплавов и т. п. значительно меньше этой величины.

До середины XX века работали только с видимым оптическим излучением, в диапазоне 400—700 нм, а также с ближним ультрафиолетом (люминесцентный микроскоп). Оптические микроскопы не могли давать разрешающей способности менее полупериода волны опорного излучения (диапазон длин волн 0,2—0,7 мкм, или 200—700 нм). Таким образом, оптический микроскоп способен различать структуры с расстоянием между точками до ~0,20 мкм, поэтому максимальное увеличение, которого можно было добиться, составляло ~2000 крат.

Электронные микроскопы

Электронный микроскоп. Модель 1960-х годов

Пучок электронов, которые обладают свойствами не только частицы, но и волны, может быть использован в микроскопии.

Длина волны электрона зависит от его энергии, а энергия электрона равна E = Ve, где V — разность потенциалов, проходимая электроном, e — заряд электрона. Длины волн электронов при прохождении разности потенциалов 200 000 В составляет порядка 0,1 нм. Электроны легко фокусировать электромагнитными линзами, так как электрон — заряженная частица. Электронное изображение может быть легко переведено в видимое.

Разрешающая способность электронного микроскопа в 1000—10000 раз превосходит разрешение традиционного светового микроскопа и для лучших современных приборов может быть меньше одного ангстрема.

Сканирующие зондовые микроскопы

Класс микроскопов, основанных на сканировании поверхности зондом.

Сканирующие зондовые микроскопы (СЗМ) — относительно новый класс микроскопов. На СЗМ изображение получают путём регистрации взаимодействий между зондом и поверхностью. На данном этапе развития возможно регистрировать взаимодействие зонда с отдельными атомами и молекулами, благодаря чему СЗМ по разрешающей способности сопоставимы с электронными микроскопами, а по некоторым параметрам превосходят их.

Рентгеновские микроскопы

Рентге́новский микроско́п — устройство для исследования очень малых объектов, размеры которых сопоставимы с длиной рентгеновской волны. Основан на использовании электромагнитного излучения с длиной волны от 0,01 до 1 нанометра.

Рентгеновские микроскопы по разрешающей способности находятся между электронными и оптическими микроскопами. Теоретическая разрешающая способность рентгеновского микроскопа достигает 2-20 нанометров, что на порядок больше разрешающей способности оптического микроскопа (до 150 нанометров). В настоящее время существуют рентгеновские микроскопы с разрешающей способностью около 5 нанометров[5].

Галерея оптических микроскопов

  • Лабораторные микроскопы

  • Бинокулярные лабораторные микроскопы

  • Оптическая схема бинокулярной насадки микроскопа

  • Стереоскопический микроскоп

  • Микроскопические объективы

  • Микроскопические объективы

  • Микроскопические объективы

  • Окуляры микроскопа

  • Окуляры с микрометрической шкалой

  • Окуляры микроскопа

  • Окуляры микроскопа

Узлы и механизмы оптического микроскопа

Микроскоп — это… Что такое микроскоп?

Советник поднимает взгляд и продавец забирает микроскоп пожимает плечами убирает камень со стекла микроскопа кладет его на ткань кладет на стекло другой камень и толкает микроскоп обратно.

В разных источниках заглавие переводится то как «Описание вши, с изображением оной в микроскопической величине», то как «Описание вши, рассматриваемой в микроскоп», наиболее часто — «Описание вши, виденной в микроскоп».

Он даже пытался разглядеть его в микроскоп и в своей работе о микроскопическом исследовании «яду язвенного», вышедшей из печати в Петербурге в 1792 г., писал: «яд язвенный… состоит из некоего особливого и совсем отменного существа, о коем никто прежде не знал и которое ныне исследовано мною через самоточнейшие микроскопические и иные наблюдения».

Подаренный ему в день рождения микроскоп толкнул его на путь технической микроскопии, когда ему было восемнадцать, а случайная дружба с торговцем микроскопами из Холборна укрепила эту склонность.

Будучи в камышах, он изобрел микроскоп, совершенно сходный с нашим обыкновенным микроскопом, и нашел спинной хребет у рыб вида «Riba».

Он считает, что если микроскопом не забивать гвозди, то микроскоп потеряет форму, заржавеет и перестанет работать как оптический прибор.

Глядя в микроскоп или рассматривая изображения, полученные электронным микроскопом, легко поверить в то, что перед тобой какие-то фантастические животные с других планет или футуристические сооружения будущего, но уж никак не одноклеточные водоросли.

Вдруг он резким движением отодвигает стул и вскакивает, как ужаленный. — Чен, посмотри! — кричит он ассистенту. — Ты только посмотри на это! — Встав, Чен подходит к столу руководителя и садится за микроскоп. — На слайде одна миллионная грана сульфида свинцу — сообщает руководитель, — взгляни. — Чен поправляет настройку и, посмотрев, присвистывает от удивления. — Господи, да это как Вселенная под микроскопом!

Благодаря своей малой величине они не могут быть видимы в обычный микроскоп, который увеличивает рассматриваемый объект не более чем в 2000–2500 раз; вирусы можно видеть только в особые сложные микроскопы — электронные, которые дают увеличение в 200 000–300 000 раз.

Введение в микроскопию | Duke Light Microscopy Core Facility

Конфокальные линзы создают изображение совершенно иначе, чем широкопольные флуоресцентные микроскопы. Вместо того, чтобы возбуждать все поле сразу, свет фокусируется в очень маленькое пятно, которое сканируется по образцу, и создается изображение. Это может показаться довольно странным способом создания изображения, в чем смысл?

Ключевой частью конфокала является точечное отверстие. Обратите внимание, что только свет от фокальной плоскости проходит через точечное отверстие к детектору.Свет чуть ниже фокальной плоскости (по пунктирным красным линиям) в основном блокируется. То же самое для света сверху (следуйте синим пунктирным линиям).

Блокируя свет снаружи фокальной плоскости, конфокальные изображения имеют хорошее разрешение по оси Z и отлично подходят для визуализации толстых образцов, поскольку в основном устраняется дымка от объектов, находящихся вне фокуса.

Конфокальные микроскопы намного сложнее широкопольных систем. Они состоят из обычного микроскопа с приклеенной сбоку конфокальной насадкой.Это показывает основы системы: лазеры используются для возбуждения. Луч лазера попадает в систему и отражается дихроиком. Затем два сканирующих зеркала перемещают луч в растре (как запись на странице) по образцу. Затем флуоресцентный свет проходит обратно через объектив и десканируется (т. Е. Отражается от обоих сканирующих зеркал). Затем свет проходит через дихроичную диафрагму и точечное отверстие к детектору ФЭУ (фотоумножитель). На самом деле задействовано гораздо больше линз и зеркал, и все наши системы имеют 3 ФЭУ для 3 разных цветов.

Улучшенное разрешение по оси z делает очень успешным получение трехмерных изображений с конфокальными изображениями. Основа трехмерного изображения — получение нескольких изображений в разных положениях по оси z. . .


Стопка изображений

Для получения хорошего конфокального изображения нужно многое настроить. . .

Это могло бы иметь больше смысла, если бы вы немного использовали конфокальную станцию, но, надеюсь, это объясняет некоторые принципы —

Мощность лазера
Мощность каждой лазерной линии можно контролировать с помощью AOTF (акустооптических перестраиваемых фильтров).Они пропускают от 0 до 100% света от определенной лазерной линии. Вместо того, чтобы изменять количество света, производимого лазерами (многие из них включены или выключены), он работает быстрее и дает более точный контроль над тем, сколько света пропускается через AOTF к образцу.

Focus
Поскольку конфокальный микроскоп визуализирует только тонкий срез вашего образца, важно получить изображение правильного тонкого среза.

(Фокус на самом деле неправильное слово для использования здесь, поскольку конфокальное всегда технически в фокусе.Требуется точная настройка по оси Z).

Масштаб (дополнительно)
Вы можете заставить сканирующие зеркала охватить меньшую область, что даст вам увеличенное изображение с тем же количеством пикселей.

Во многих ситуациях это настоящий зум, но только до точки. Лучше использовать 100-кратный объектив, чем 10-кратный зум с 10-кратным объективом.

Pinhole
Это влияет на яркость (то есть количество света, которое вы собираете), толщину среза и разрешение.Отверстие большего размера увеличивает яркость, но снижает разрешение.

Что лучше? Попробуйте использовать Airy Unit 1, если можете, если ваш образец не яркий, вам, вероятно, будет лучше с немного большим отверстием.

Усиление и смещение
Они влияют на чувствительность и уровень фона детекторов (ФЭУ).

Увеличение усиления делает ФЭУ более чувствительным, и ваш образец выглядит ярче. Уменьшение смещения снижает уровень фона.

Конфокальные файлы

обычно имеют специальный режим отображения (таблица поиска), который помогает вам их установить. Отрегулируйте усиление так, чтобы максимальным цветом было всего несколько пикселей, уменьшите смещение, чтобы фон составлял примерно 50% от цвета 0. Это гарантирует, что у вас будет полный диапазон яркости вашего изображения.

Усреднение
Конфокальные изображения часто несколько зашумлены, и усреднение помогает уменьшить шум. Усреднение строки 4 означает, что каждая строка сканируется 4 раза, а 4 сканирования каждого пикселя усредняются.

Попробуйте несколько значений и посмотрите, какой минимум дает вам хорошее изображение. Наиболее распространенный выбор — среднее значение от 2 до 8.

Количество пикселей
Одна и та же область может быть отсканирована с различным количеством строк и пикселей.

512 на 512 — это обычная отправная точка. Это означает, что изображение состоит из 512 строк, а каждая строка состоит из 512 пикселей.

Не лучше? Иногда. В какой-то момент количество пикселей насыщает разрешение системы, и, конечно, оно работает медленнее и увеличивает размер файлов.

Типы микроскопов

Для использования в микробиологической лаборатории доступны различные типы микроскопов. У микроскопов есть различные применения и модификации, которые способствуют их полезности.

Световой микроскоп. Обычный световой микроскоп, используемый в лаборатории, называется составным микроскопом , потому что он содержит два типа линз, которые служат для увеличения объекта. Ближайшая к глазу линза называется окуляр , а ближайшая к объекту линза называется объективом . Большинство микроскопов имеют на своей основе устройство, называемое конденсатором , которое конденсирует световые лучи в сильный луч. Диафрагма , расположенная на конденсаторе, регулирует количество света, проходящего через нее. На оптическом микроскопе можно найти как грубую, так и точную настройку (рисунок).

Для увеличения объекта свет проецируется через отверстие в сцене, где он попадает на объект и затем попадает в объектив. Создается изображение, и это изображение становится объектом для окулярной линзы, которая повторно увеличивает изображение.Таким образом, общее увеличение , возможное с микроскопом, представляет собой увеличение, достигаемое объективом, умноженное на увеличение, достигаемое линзой окуляра.

Составной световой микроскоп часто содержит четыре линзы объектива : сканирующую линзу (4X), линзу с малым увеличением (10X), линзу с большим увеличением (40 X) и линзу с масляной иммерсией (100 X). С окулярной линзой с 10-кратным увеличением общее возможное увеличение будет составлять 40 X с линзой для сканирования, 100 X с линзой с малым увеличением, 400 X с линзой с большим увеличением и 1000 X с линзой с масляной иммерсией.Большинство микроскопов имеют парфокальный диаметр . Этот термин означает, что микроскоп остается в фокусе при переключении с одного объектива на другой.

Способность ясно видеть два предмета как отдельные объекты под микроскопом называется разрешением микроскопа. Разрешение частично определяется длиной волны света, используемого для наблюдения. Видимый свет имеет длину волны около 550 нм, а ультрафиолетовый свет имеет длину волны около 400 нм или меньше.Разрешение микроскопа увеличивается с уменьшением длины волны, поэтому ультрафиолетовый свет позволяет обнаруживать объекты, невидимые в видимом свете. Разрешающая способность Объектив относится к размеру самого маленького объекта, который можно увидеть с помощью этого объектива. Разрешающая способность зависит от длины волны используемого света и числовой апертуры линзы. Числовая апертура (NA) обозначает самый широкий световой конус, который может попасть в объектив; NA выгравирован на стороне линзы объектива.

Если пользователь должен четко видеть объекты, в линзу объектива должно попадать достаточное количество света. В современных микроскопах вход в объектив не является проблемой для сканирующих линз с малым и большим увеличением. Однако масляная иммерсионная линза чрезвычайно узкая, и большая часть света пропускает ее. Поэтому объект виден плохо и без разрешения. Для увеличения разрешения масляной иммерсионной линзы капля иммерсионного масла помещается между линзой и предметным стеклом (рисунок).Иммерсионное масло обладает такой же способностью к изгибанию света (показателем преломления), что и предметное стекло, поэтому оно удерживает свет на прямой линии, когда он проходит через предметное стекло к маслу и стеклу объектива, иммерсионное масло линза. С увеличением количества света, попадающего в объектив, разрешение объекта увеличивается, и можно наблюдать объекты размером с бактерии. Разрешение важно и в других типах микроскопии.

Другие световые микроскопы. В дополнение к уже знакомому составному микроскопу микробиологи используют другие типы микроскопов для определенных целей.Эти микроскопы позволяют видеть объекты, которые иначе не увидели бы в световой микроскоп.

Альтернативным микроскопом является темнопольный микроскоп , который используется для наблюдения за живыми спирохетами, например, вызывающими сифилис. Этот микроскоп содержит специальный конденсатор, который рассеивает свет и заставляет его отражаться от образца под углом. На темном фоне виден светлый объект.

Второй альтернативный микроскоп — фазово-контрастный микроскоп . Этот микроскоп также содержит специальные конденсаторы, которые излучают свет «не в фазе» и заставляют его проходить через объект с разной скоростью. Живые, неокрашенные организмы четко видны с помощью этого микроскопа, а внутренние части клетки, такие как митохондрии, лизосомы и тело Гольджи, можно увидеть с помощью этого прибора.

Люминесцентный микроскоп использует ультрафиолетовый свет в качестве источника света. Когда ультрафиолетовый свет попадает на объект, он возбуждает электроны объекта, и они излучают свет различных оттенков цвета.Поскольку используется ультрафиолетовый свет, разрешение объекта увеличивается. Лабораторный метод, называемый методом флуоресцентных антител, использует флуоресцентные красители и антитела, чтобы помочь идентифицировать неизвестные бактерии.

Электронная микроскопия. Источник энергии, используемый в электронном микроскопе , представляет собой пучок электронов. Поскольку луч имеет исключительно короткую длину волны, он поражает большинство объектов на своем пути и значительно увеличивает разрешение микроскопа.С помощью этого прибора можно увидеть вирусы и некоторые большие молекулы. Электроны перемещаются в вакууме, чтобы избежать контакта с отклоняющимися молекулами воздуха, а магниты фокусируют луч на просматриваемом объекте. Изображение создается на мониторе и просматривается технологом.

Более традиционной формой электронного микроскопа является просвечивающий электронный микроскоп (ПЭМ). Чтобы использовать этот инструмент, нужно помещать ультратонкие срезы микроорганизмов или вирусов на проволочную сетку, а затем окрашивать их золотом или палладием перед просмотром.Части образца с плотным покрытием отклоняют электронный луч, и на изображении видны как темные, так и светлые области.

Сканирующий электронный микроскоп (SEM) — это более современный электронный микроскоп. Хотя этот микроскоп дает меньшее увеличение, чем ПЭМ, СЭМ позволяет получать трехмерные изображения микроорганизмов и других объектов. Используются целые предметы и окрашиваются золотом или палладием.

Световая микроскопия. (а) Важные части обычного светового микроскопа.(b) Как иммерсионное масло собирает больше света для использования в микроскопе .

Для увеличения объекта свет проецируется через отверстие в сцене, где он попадает на объект и затем попадает в объектив. Создается изображение, и это изображение становится объектом для окулярной линзы, которая повторно увеличивает изображение. Таким образом, общее увеличение , возможное с микроскопом, представляет собой увеличение, достигаемое объективом, умноженное на увеличение, достигаемое линзой окуляра.

Составной световой микроскоп часто содержит четыре линзы объектива : сканирующую линзу (4X), линзу с малым увеличением (10X), линзу с большим увеличением (40 X) и линзу с масляной иммерсией (100 X). С окулярной линзой с 10-кратным увеличением общее возможное увеличение будет составлять 40 X с линзой для сканирования, 100 X с линзой с малым увеличением, 400 X с линзой с большим увеличением и 1000 X с линзой с масляной иммерсией. Большинство микроскопов имеют парфокальный диаметр . Этот термин означает, что микроскоп остается в фокусе при переключении с одного объектива на другой.

Способность ясно видеть два предмета как отдельные объекты под микроскопом называется разрешением микроскопа. Разрешение частично определяется длиной волны света, используемого для наблюдения. Видимый свет имеет длину волны около 550 нм, а ультрафиолетовый свет имеет длину волны около 400 нм или меньше. Разрешение микроскопа увеличивается с уменьшением длины волны, поэтому ультрафиолетовый свет позволяет обнаруживать объекты, невидимые в видимом свете.Разрешающая способность Объектив относится к размеру самого маленького объекта, который можно увидеть с помощью этого объектива. Разрешающая способность зависит от длины волны используемого света и числовой апертуры линзы. Числовая апертура (NA) обозначает самый широкий световой конус, который может попасть в объектив; NA выгравирован на стороне линзы объектива.

Если пользователь должен четко видеть объекты, в линзу объектива должно попадать достаточное количество света. В современных микроскопах вход в объектив не является проблемой для сканирующих линз с малым и большим увеличением.Однако масляная иммерсионная линза чрезвычайно узкая, и большая часть света пропускает ее. Поэтому объект виден плохо и без разрешения. Для увеличения разрешения масляной иммерсионной линзы капля иммерсионного масла помещается между линзой и предметным стеклом (рис. 1). Иммерсионное масло обладает такой же способностью к изгибанию света (показателем преломления), что и предметное стекло, поэтому оно удерживает свет на прямой линии, когда он проходит через предметное стекло к маслу и стеклу объектива, иммерсионное масло линза.С увеличением количества света, попадающего в объектив, разрешение объекта увеличивается, и можно наблюдать объекты размером с бактерии. Разрешение важно и в других типах микроскопии.

Другие световые микроскопы. В дополнение к знакомому составному микроскопу микробиологи используют другие типы микроскопов для определенных целей. Эти микроскопы позволяют видеть объекты, которые иначе не увидели бы в световой микроскоп.

Альтернативным микроскопом является темнопольный микроскоп , который используется для наблюдения за живыми спирохетами, например, вызывающими сифилис.Этот микроскоп содержит специальный конденсатор, который рассеивает свет и заставляет его отражаться от образца под углом. На темном фоне виден светлый объект.

Второй альтернативный микроскоп — фазово-контрастный микроскоп . Этот микроскоп также содержит специальные конденсаторы, которые излучают свет «не в фазе» и заставляют его проходить через объект с разной скоростью. Живые, неокрашенные организмы четко видны с помощью этого микроскопа, а внутренние части клетки, такие как митохондрии, лизосомы и тело Гольджи, можно увидеть с помощью этого прибора.

Люминесцентный микроскоп использует ультрафиолетовый свет в качестве источника света. Когда ультрафиолетовый свет попадает на объект, он возбуждает электроны объекта, и они излучают свет различных оттенков цвета. Поскольку используется ультрафиолетовый свет, разрешение объекта увеличивается. Лабораторный метод, называемый методом флуоресцентных антител, использует флуоресцентные красители и антитела, чтобы помочь идентифицировать неизвестные бактерии.

Электронная микроскопия. Источник энергии, используемый в электронном микроскопе , представляет собой пучок электронов.Поскольку луч имеет исключительно короткую длину волны, он поражает большинство объектов на своем пути и значительно увеличивает разрешение микроскопа. С помощью этого прибора можно увидеть вирусы и некоторые большие молекулы. Электроны перемещаются в вакууме, чтобы избежать контакта с отклоняющимися молекулами воздуха, а магниты фокусируют луч на просматриваемом объекте. Изображение создается на мониторе и просматривается технологом.

Более традиционной формой электронного микроскопа является просвечивающий электронный микроскоп (ТЕМ) . Для использования этого инструмента нужно помещать ультратонкие срезы микроорганизмов или вирусов на проволочную сетку, а затем окрашивать их золотом или палладием перед просмотром. Части образца с плотным покрытием отклоняют электронный луч, и на изображении видны как темные, так и светлые области.

Растровый электронный микроскоп (SEM) — это более современный электронный микроскоп. Хотя этот микроскоп дает меньшее увеличение, чем ПЭМ, СЭМ позволяет получать трехмерные изображения микроорганизмов и других объектов.Используются целые предметы и окрашиваются золотом или палладием.

Цифровой микроскоп

: функциональность и многое другое

Существует множество аспектов, которые необходимо учитывать при работе с цифровым микроскопом.

Что такое цифровой микроскоп?

Цифровой микроскоп — это инструмент для визуализации, в котором вместо окуляров используется встроенная камера с увеличительной линзой, а изображение в реальном времени отображается на мониторе. Цифровой микроскоп KEYENCE спроектирован таким образом, что он подходит для широкого спектра различных применений во всех отраслях промышленности.Эта универсальная система в основном используется в лабораториях или отделах контроля качества и исследований и разработок.

Цифровой микроскоп KEYENCE VHX-7000

Цифровой микроскоп — система линз и датчиков изображения

Цифровые микроскопы делают наблюдение быстрым и удобным. В них используются линзы с зумом, комбинация нескольких отдельных линз, что упрощает работу с системой по сравнению с другими микроскопами: просто поверните кольцо увеличения на линзе, чтобы отрегулировать увеличение.

На характеристики объектива влияют три основных фактора: глубина резкости, числовая температура и аберрация. Цифровой микроскоп KEYENCE имеет в 20 раз большую глубину резкости по сравнению с обычными оптическими микроскопами из-за его естественно меньшей апертуры, в результате чего объекты всегда находятся в полном фокусе в широком диапазоне допуска. Способность фокусировать свет (числовая температура) улучшает качество линз микроскопа и сводит к минимуму аберрации и ошибки проецирования.

Изображение получено на обычном оптическом микроскопе (слева) и цифровом микроскопе (справа)

Цифровой микроскоп KEYENCE использует встроенный датчик изображения CMOS, который может преобразовывать свет, проходящий через объектив, в цифровые данные и отображать эту информацию в виде изображения. Когда свет попадает на фотодиоды на поверхности, генерируются пары электронных дырок, которые создают электрические знаки, которые преобразуются в цифровую форму через передающий электрод, позволяя отображать данные, полученные с датчика CMOS, на мониторе цифрового микроскопа.

Путь прохождения сигнала от датчика изображения к дисплею цифрового микроскопа VHX-7000

Фотодиоды не распознают цвета, поэтому для их воспроизведения в микроскоп встроены цветной фильтр или призма. Качество цифрового дисплея в конечном итоге зависит от цвета и разрешения экрана. Цветовое разрешение определяется количеством пикселей по осям X и Y.

Цифровой микроскоп: типичное разрешение экрана

См. Том 1 нашего руководства «Введение в цифровую микроскопию» для получения дополнительной информации об объективах и системе датчиков изображения.

Захват изображения цифрового микроскопа

Цветовое разрешение или глубина цвета обеспечивает количество уровней интенсивности, которые могут отображаться для трех основных цветов: красного, зеленого и синего. Для типичных цифровых микроскопов разрешение составляет 8 бит с цветовыми значениями 256 x 256 x 256, что позволяет отображать более 16 миллионов цветов.

Последний цифровой микроскоп KEYENCE имеет функцию HDR, которая может захватывать 16-битные данные изображения RGB, производя в 256 раз больше данных, чем предыдущие модели.Автоматическая оптимизация цвета, яркости, контраста и текстуры позволяет реалистично отображать детали объектов, а большое количество уровней яркости уменьшает блики и улучшает области с низкой контрастностью.

Изображения разъема (100x) и ступенчатого трафарета (2000x) в 8- и 16-битном формате, полученные с помощью цифрового микроскопа KEYENCE

См. Том 2 нашего руководства «Введение в цифровую микроскопию» для получения дополнительной информации о производительности захвата изображений.

Глубинный состав цифрового микроскопа KEYENCE

Глубина резкости — это область, в которой наблюдаемый объект находится в полном фокусе, даже вне фокальной точки.Для обычных оптических микроскопов глубина резкости уменьшается с увеличением увеличения. Благодаря технологии фокусировки цифрового микроскопа KEYENCE это ограничение преодолевается, и полностью сфокусированное наблюдение становится возможным даже при большом увеличении. Функция композиции глубины немного перемещает фокус объектива, извлекая и сшивая сфокусированные пиксели, отображая полностью сфокусированное изображение на мониторе цифрового микроскопа по всему полю зрения при любом увеличении.

Извлечение и объединение сфокусированных пикселей на каждом уровне позволяет цифровому микроскопу KEYENCE создавать полностью сфокусированное изображение всего поля зрения.

См. Том 3 нашего руководства «Введение в цифровую микроскопию» для получения дополнительной информации о композиции глубины.

Варианты освещения для цифрового микроскопа

Цифровые микроскопы

имеют специальный источник света, который обеспечивает оптимальное распределение света в зависимости от расстояния наблюдения и поля зрения объектива. В цифровой микроскопии можно использовать ряд методов освещения для самых разных условий поверхности и форм целевых объектов.

Точечное освещение, известное как коаксиальное освещение, является лучшим вариантом для сильно отражающих поверхностей или при наблюдении за текстурой объекта, так как оно использует половинное зеркало, чтобы позволить всему отраженному свету проходить через линзу, чтобы оптимизировать отображение изображения. .

Зеркала, обработанные металлы или пластмассы следует наблюдать с использованием рассеянного освещения, чтобы избежать сильного блеска изображения, чтобы цифровой микроскоп мог освещать объект со всех сторон.

Принципиальная схема выбранных методов освещения для цифровых микроскопов: коаксиальное освещение (слева) и диффузное освещение

Адаптер бокового освещения на 360 ° обеспечивает освещение под разными углами и означает, что отображение выступов и углублений на объекте может быть оптимизировано.Цифровые микроскопы KEYENCE также имеют частичное освещение, чтобы сделать эти выступы и вмятины более отчетливыми.

Наконец, прозрачные объекты можно лучше всего наблюдать снизу при освещении проходящим светом. Поляризационный фильтр также позволяет отфильтровывать отраженный свет, чтобы избежать зеркального отражения на изображении.

См. Том 4 нашего руководства «Введение в цифровую микроскопию» для получения дополнительной информации о том, какие варианты освещения доступны для цифровых микроскопов.

Загрузка драйвера микроскопа

USB

Чтобы сэкономить время, свяжитесь с нами, если у вас возникнут проблемы с этим микроскопом. У нас есть полный опыт. Мы уверены, что сможем предложить вам удовлетворительное решение. Наш адрес электронной почты: [email protected].
Быстрый доступ
Windows
Mac
Chrome OS
Linux
Android
Обновить драйвер в Windows

Windows


Поскольку микроскопы Jiusion используют стандартный набор микросхем веб-камеры, они автоматически устанавливают драйверы веб-камеры (UVC) по умолчанию при подключении к хост-устройству.Их можно использовать с любыми приложениями для веб-камеры. Пользователь может выбрать один или несколько для установки.
Встроенное приложение камеры Win10 xploview Amcap Coolingtech
Простота установки × ×
Удобство для пользователя × ×
Кнопка работает × ×
Кнопка масштабирования работает × × ×
Функция измерения × × ×
Опора Только Win10 Win7 / 8/10 Win7 / 8/10 Win7 / 8/10

Пользователь Windows 10, пожалуйста, убедитесь, что в настройках конфиденциальности включена «Камера».

1) Встроенное приложение камеры Win10
Если вы являетесь пользователем Win10, вы можете подключить микроскоп к компьютеру Win10 и открыть это приложение, чтобы напрямую использовать микроскоп. Вы можете нажать на логотип «Windows» слева и найти приложение «Камера». Обратной стороной является то, что в этом приложении нельзя использовать кнопки привязки и масштабирования .

2) xploview
2.1 Загрузите xploview
xploview.exe (3,87 МБ) Windows XP, Vista, 7, 8, 10 | 32 или 64 бит
2.2 Установите xploview
Дважды щелкните «xploview» , чтобы начать установку. Выберите свой первый язык и нажмите «Далее» .

Нажмите «Обзор» , если хотите установить на другие корма. Нажмите «Далее» .

Щелкните «Установить» .

Дождитесь завершения установки. Щелкните «Готово» , чтобы завершить установку.

2.3 Снимите крышку линзы микроскопа и подсоедините ее к компьютеру

2.4 Откройте xploview
Щелкните ① «Настройки» ② «Устройство» , чтобы выбрать «USB2.0 UVC PC Camera» в раскрывающемся списке. Нажмите «Применить» . Обратите внимание, что кнопка масштабирования не работает в этой программе.

3) Amcap
3.1 Загрузите Amcap
Amcap — это специальный программный пакет для Windows (XP и выше), разработанный специально для работы с микроскопом.
Amcap.zip (3,38 МБ) Windows XP, Vista, 7, 8 | 32 или 64 бит
Amcap.exe (9,46 МБ) Windows 10 | 32 или 64 бит
Нажмите эту ссылку, чтобы отправить нам электронное письмо, если вы не можете его загрузить [email protected]
3.2 Распакуйте Amcap.zip
Шаг 1 : Щелкните правой кнопкой мыши Amcap.zip и выберите « Извлечь все «. Шаг 2 : Нажмите «Браузер», чтобы выбрать место для сохранения Amcap, и нажмите «Извлечь». Шаг 3 : Дважды щелкните извлеченную папку «Amcap», чтобы открыть ее.

3.3 Установите Amcap
Дважды щелкните файл « setup.exe ”для установки Amcap. Выберите ① Далее — ② Далее — Установить — ④ Да — ⑤ Готово — ⑥ Нет, я перезагружу компьютер позже и Завершить .

3.3 Снимите крышку объектива микроскопа, подключите микроскоп и откройте Amcap
Подключите микроскоп к компьютеру. Щелкните правой кнопкой мыши Amcap и выберите « Запуск от имени администратора », чтобы открыть программное обеспечение Amcap. Щелкните «Устройства», чтобы выбрать «Устройство камеры GL USB2.0 UVC». Если вы не можете найти файл «GL USB2.0 UVC Camera Device », нажмите« Обновить драйвер »в Windows для настройки.



3.4 Настройте место для сохранения изображений и видео
Изображения : выберите« Захват »- Местоположение снимка — Найдите или создайте папку и нажмите «Открыть». Вы можете дважды щелкнуть кнопку Snap , чтобы сделать снимок.

Видео : Нажмите «Файл» — «Установить файл захвата». Найдите и выберите видеофайл в формате avi. Нажмите « Открыть ».

4) CoolingTech
Программное обеспечение для измерений Coolingtech совместимо с Windows 7 8 10.
4.1 Загрузите CoolingTech
По этой ссылке мы предоставили зеленую версию без установки. Вы можете удалить напрямую, если хотите удалить его. Щелкните ссылку ниже, чтобы загрузить Coolingtech.zip.
Coolingtech.zip (2,55 МБ) Windows XP, Vista, 7, 8, 10 | 32 или 64 бит
4.2 Распакуйте Coolingtech.zip
После завершения загрузки щелкните правой кнопкой мыши «Coolingtech.zip», чтобы выбрать «Извлечь все …», для извлечения файлов.


4.3 Откройте программу CoolingTech
Щелкните правой кнопкой мыши CoolingTech.exe и выберите « Запуск от имени администратора », чтобы открыть CoolingTech.exe. Поскольку это версия без установки, вы можете открыть папку Coolingtech и запустить « CoolingTech.exe » от имени администратора, чтобы использовать программное обеспечение для измерений Coolingtech. Закройте другое программное обеспечение веб-камеры, например приложение камеры, xploview и Amcap, если вы ничего не видите в этом программном обеспечении. Обратите внимание, что в этой программе не работают кнопки привязки и масштабирования. Если в программном обеспечении возникают ошибки или вы хотите получить программное обеспечение для измерения разницы, свяжитесь с нами по электронной почте [email protected].

Mac
Приложение Digital Viewer совместимо с программным обеспечением для микроскопов Mac общего назначения от компании Plugable Technologies. Установите приложение, как показано ниже, и откройте его. Подключите микроскоп к Mac. Нажмите «Настройки» — «Устройство», чтобы выбрать «USB2.0 UVC PC Camera» в раскрывающемся списке, чтобы микроскоп работал. Пользователи MacOS10.14 и более поздних версий, которым необходимо разрешить приложению «Digital Viewer» доступ к камере в «Системных настройках» — «Безопасность и конфиденциальность».Обратите внимание, что кнопка масштабирования не работает в этой программе. Нажмите это письмо, чтобы связаться с нами, если вы не можете использовать микроскоп на Mac [email protected]
Digital_Viewer_3.3.30.pkg (8.66MB) macOS (10.13.4 и новее) | 64-разрядная версия
Digital_Viewer_3.1.06.dmg (2,67 МБ) Предыдущие версии macOS / OS X (10.5 и новее) | 32 бит
Снимите крышку объектива microscpe

Chrome OS
У нас нет драйверов для Chrome OS, поскольку микроскопы Jiusion можно использовать с приложением Camera по умолчанию, которое поставляется с Chrome.Перейдите в «Настройки»> «Расширенные настройки»> «Конфиденциальность»> «Настройки содержимого»> «Камера» и в раскрывающемся списке измените устройство на «USB-микроскоп». Получите доступ к камере, и ваш увеличенный объект должен появиться на экране.

Снимите крышку объектива microscpe

Linux
Найдите приложение Cheese и нажмите установить. После завершения установки откройте приложение Cheese. Если программа отображает другую камеру, щелкните слово «сыр» на верхней панели, чтобы получить доступ к настройкам.На вкладке веб-камеры щелкните раскрывающееся меню и выберите USB-микроскоп.

Снимите крышку объектива микроскопа

Android
Обратите внимание, что поддержка Android осуществляется в индивидуальном порядке. Производители устройств должны иметь встроенную поддержку устройств USB Video Class, иначе это не сработает.
Шаг 1. Установите приложение
Вы ​​можете установить стороннее приложение камеры, например « OTG View », « inskam », « AN98 », как показано ниже, или установить из Google Play.Обратите внимание, что он может сообщать о небезопасности, поскольку вы устанавливали его не из Google Play. Вы можете продолжить установку или установить ее из Google Play. Мы рекомендуем пользователям Android 10 установить приложение AN98, а пользователям Android 11 установить приложение inskam.
Загрузите установочный пакет напрямую:
OTG View.apk (17,52 МБ) Android 4.4 и выше
inskam.apk (85,88 МБ) Android 4.4 и выше
AN98.apk (14.01.MB) Android 4.0 и выше
Скачать из Google Play:
OTG View, inskam, AN98
Шаг 2: Включите функцию OTG
Некоторым телефонам может потребоваться включить OTG вручную, щелкнув вниз в верхней части экрана (бренд Oneplus) или нажав Настройка — Дополнительные настройки — OTG (бренд Oppo или Vivo) .Если вы не можете найти эти параметры, перейдите к шагу 3.

Шаг 3. Подключите микроскоп к телефону Android
Пользователь телефона с разъемом Micro USB переверните кусок USB-разъема от микроскопа и подключите разъем micro USB к телефону. Пользователь телефона типа C используйте адаптер типа c для подключения микроскопа к телефону типа C. Откройте приложение (USB Camera / inskam / AN98), чтобы использовать микроскоп.
1) Если светодиод микроскопа не загорается, прежде чем связываться с нами, проверьте шкалу светодиодов на кабеле и убедитесь, что он включен.Пожалуйста, нажмите на эту ссылку [email protected], чтобы отправить нам письмо. Это проблема с подключением micro usb или type c. Мы обменяем адаптер на вас.
2) Если светодиод микроскопа горит, но в приложении нет изображений, установите еще 2 приложения или нажмите на этот адрес электронной почты [email protected] и напишите нам. Это может быть проблема с версией приложения или микроскопом. Мы вышлем приложение, подходящее для вашего телефона. Если это проблема микроскопа, мы заменим его бесплатно.


Снимите крышку объектива microscpe

Обновите драйвер в Windows
Способ 1. Удалите «GL USB2.0 UVC Camera Device «на панели управления
Откройте « Control Panel » — « Uninstall a grogram » — « GL USB2.0 UVC Camera Device ». Щелкните правой кнопкой мыши и выберите « удалить ». Это все.
Шаг 1 Панель управления можно найти, выполнив поиск « Панель управления » в Кортане. Или щелкните правой кнопкой мыши « This PC » и выберите « Properties » — « Control Panel Home ». Нажмите « Удалить программу ».

Шаг 2 Выберите « GL USB2.0 UVC Camera Device » и щелкните правой кнопкой мыши, чтобы выбрать « Удалить / изменить ». Если он сообщает об ошибке, следуйте методу 2.
Шаг 3 Драйвер микроскопа переключится на « USB2.0 UVC PC Camera ». Откройте Amcap или другое программное обеспечение микроскопа, чтобы использовать микроскоп.

Способ 2. Удалите драйвер «GL USB2.0 UVC Camera Device» в диспетчере устройств.
Шаг 1 Откройте диспетчер устройств (найдите «Диспетчер устройств» в Cortana или нажмите «Панель управления> Система и безопасность> Система).Щелкните «Устройства обработки изображений» и щелкните правой кнопкой мыши «Устройство камеры GL USB2.0 UVC». Выберите «Удалить устройство».

Шаг 2 Выберите «Удалить программный драйвер для этого устройства» и нажмите «Удалить».

Микроскоп в микроскопе

miniLM. Предоставлено: Институт Фрэнсиса Крика.

Ни один микроскоп не может отображать все аспекты образца одновременно, поэтому использование двух или более методов визуализации для исследования образца — корреляционная визуализация — является обычным делом.

Люси Коллинсон возглавляет платформу научных технологий электронной микроскопии в Институте Фрэнсиса Крика. Платформа предоставляет экспертные знания в области визуализации структур молекул, клеток и тканей с высоким разрешением.

Корреляционная визуализация позволила исследователям Крика, работающим в сотрудничестве с командой Люси, изучить, как формируются синапсы в мозгу, ранние процессы производства белков свертывания крови и как частицы ВИЧ выделяются из инфицированных клеток.

Теперь, сотрудничая с производителями инструментов, команда Люси продвинула технологию на шаг вперед.

Они разработали новый способ изображения структур, который преодолевает ограничения существующих технологий. Они сделали это, поместив флуоресцентный световой микроскоп в электронный микроскоп.

«Одной из основных задач корреляционной визуализации является подготовка образца таким образом, чтобы его можно было отображать как в световом, так и в электронном микроскопах», — объясняет Люси.«Мы разработали протокол, который сохраняет флуоресцентные белки, которые светятся под световым микроскопом, при окрашивании и встраивании образца, чтобы клетки можно было увидеть в электронный микроскоп и выдержать воздействие вакуума. Это позволяет нам отображать образцы на одной машине — интегрированный световой и электронный микроскоп ».

ultraLM. Предоставлено: Институт Фрэнсиса Крика.

Визуализация образца таким образом показывает динамическую функцию белков (выявляемую с помощью светового микроскопа) в контексте структуры клетки и ткани (подробно показанной с помощью электронного микроскопа).

Мартин Джонс и Лиззи Брама, два физика из группы микроскопического прототипирования, разработали и построили «miniLM», аналогичный по концепции флуоресцентным эндоскопическим системам, используемым в хирургии под контролем флуоресценции.

Они также разработали вторую систему, «ultraLM», которая помогает при пробоподготовке клеток, залитых флуоресцентной смолой, в ультрамикротоме, который разрезает образцы на секции.

Разработка велась в Crick с целью сделать ее доступной для сообщества как технологию с открытым исходным кодом.Цель состоит в том, чтобы любое предприятие, обладающее навыками, могло построить и модифицировать эти миниатюрные флуоресцентные микроскопы в свои собственные электронные микроскопы. Также есть планы по лицензированию технологии коммерческим производителям.


Техника наклонной микроскопии лучше выявляет белковые структуры
Предоставлено Институт Фрэнсиса Крика

Ссылка : Микроскоп в микроскопе (2017, 14 августа) получено 20 декабря 2020 с https: // физ.org / news / 2017-08-microscope.html

Этот документ защищен авторским правом. За исключением честных сделок с целью частного изучения или исследования, никакие часть может быть воспроизведена без письменного разрешения. Контент предоставляется только в информационных целях.

Цифровые микроскопы

: полное руководство

0

  • маг.
    • Реплика
    • Covid
    • Продажи
    • Все товары
  • Лаборатория образцов
    • Настольное оборудование
    • Цитология
    • Общая лаборатория
    • Посуда
    • Микробиология
    • Микроскопия
    • Микроинъекция
    • Хвостовой впрыск
  • Лаборатория животных
    • Анестезия
      • Анестезиологические аппараты / системы
      • Воздушный путь
      • Маски для анестезии
    • Вентиляция для животных
    • Клетки и оборудование для животных
    • Холодное освещение и освещение
    • Дрозофила
      • Обработка дрозофилы
      • Корм ​​и среда для дрозофил
    • Терморегулятор
      • Матрицы
    • Лабиринты
    • Неврология
    • Оптогенетика
    • Ограничители
    • Стереотаксическая хирургия
      • Принадлежности
    • Хирургические инструменты
      • Хирургические наборы
      • Пинцет
        • Тканевые щипцы
        • Артериальные щипцы
        • Диссекционные щипцы
        • Microforceps
        • Разные щипцы
        • Щипцы от комаров
      • Зажимы и зажимы
      • Иглодержатели
      • Хирургическое оборудование
  • Human Lab
    • Инструменты Simian VR
      • Лаборатория
        • Кто
        • Что
        • Где
        • Когда
        • Почему
        • Как
      • Стоимость
      • Разработка на заказ
      • Около
      • FAQ
      • Контакт
    • Гипотеза дронов
      • Воздух
      • Земля
      • Облако
    • Длинное белое пальто
      • Около
      • Руководства
        • Клинический осмотр
        • Клинические инструменты
    • Цифровое здоровье
    • Перевод знаний
      • Социальные сети
      • Творческий
      • Письмо
      • Монтаж
      • Перевод
      • Дизайн
      • Сайтов
    • Талант
    • Новости
  • ресурсов
    • Поведение
      • Образ жизни
      • Гранты
      • Академия
    • Наука
      • Протоколы
      • Методы
      • Микроскопия
      • Руководства по закупкам
      • Drone Science
      • Наука о виртуальной реальности
    • Возраст, когда
    • Подкаст
    • Рассказы
    • Отправить
    • Посмотреть все
  • О
    • Наша история
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
