Назначение и принцип работы трансформаторов тока

Трансформатор тока — это измерительный прибор, предназначенный для преобразования больших значений переменного тока в пропорционально меньшие значения. Основное назначение трансформаторов тока:

Измерение больших токов с помощью стандартных измерительных приборов
Обеспечение гальванической развязки между первичной и вторичной цепями
Питание токовых цепей устройств релейной защиты и автоматики
Учет электроэнергии в высоковольтных сетях

Принцип работы трансформатора тока основан на явлении электромагнитной индукции. При прохождении переменного тока по первичной обмотке в магнитопроводе возникает переменный магнитный поток. Этот поток индуцирует ЭДС во вторичной обмотке, в результате чего в ней возникает вторичный ток, пропорциональный первичному.

Конструкция и основные элементы трансформатора тока

Конструктивно трансформатор тока состоит из следующих основных элементов:

Магнитопровод — сердечник из электротехнической стали
Первичная обмотка — обычно один или несколько витков толстого провода
Вторичная обмотка — большое количество витков тонкого провода
Изоляция — бумажно-масляная, литая, газовая и др.
Выводы первичной и вторичной обмоток
Корпус

Вторичная обмотка имеет значительно больше витков, чем первичная. За счет этого происходит уменьшение тока во вторичной цепи пропорционально коэффициенту трансформации.

Классификация трансформаторов тока

Трансформаторы тока классифицируются по различным признакам:

По назначению:

Измерительные — для питания измерительных приборов
Защитные — для питания устройств релейной защиты
Комбинированные — совмещают функции измерения и защиты

По способу установки:

Опорные — устанавливаются на изоляторы
Проходные — первичная обмотка является частью токоведущей шины
Шинные — надеваются на шину распределительного устройства
Встроенные — монтируются внутри оборудования

По типу изоляции:

Маслонаполненные
С литой изоляцией
С элегазовой изоляцией
С воздушной изоляцией

Выбор конкретного типа трансформатора тока зависит от условий эксплуатации, класса напряжения, требуемой точности измерений и других факторов.

Основные технические характеристики трансформаторов тока

При выборе и эксплуатации трансформаторов тока учитывают следующие основные характеристики:

Номинальный первичный ток — максимальный длительно допустимый ток первичной обмотки
Номинальный вторичный ток — обычно 1 А или 5 А
Коэффициент трансформации — отношение первичного тока ко вторичному

Класс точности — допустимая токовая и угловая погрешность
Номинальная нагрузка — мощность, которую трансформатор может отдать во вторичную цепь
Ток термической стойкости — максимальный ток короткого замыкания, выдерживаемый трансформатором

При выборе трансформатора тока важно правильно определить эти параметры в соответствии с условиями эксплуатации и требованиями к точности измерений.

Применение трансформаторов тока в электроэнергетике

Трансформаторы тока находят широкое применение в различных областях электроэнергетики:

В распределительных устройствах подстанций для измерения токов и питания релейной защиты
В системах коммерческого и технического учета электроэнергии
В составе комплексных устройств измерения и защиты
Для контроля нагрузки силовых трансформаторов и линий электропередачи
В лабораторных и испытательных установках высокого напряжения

Правильный выбор и грамотная эксплуатация трансформаторов тока обеспечивают точность измерений и надежность работы систем релейной защиты и автоматики в электроэнергетике.

Особенности эксплуатации трансформаторов тока

При эксплуатации трансформаторов тока необходимо соблюдать ряд важных правил:

Категорически запрещается размыкать вторичную цепь трансформатора тока под нагрузкой
Необходимо периодически проводить поверку трансформаторов тока для подтверждения класса точности
Следует контролировать нагрузку вторичной цепи, не допуская перегрузки или недогрузки
Важно соблюдать требования по климатическим условиям эксплуатации
Необходимо своевременно проводить техническое обслуживание в соответствии с инструкциями

Соблюдение этих правил обеспечивает долговременную и надежную работу трансформаторов тока в составе электроэнергетических систем.

Перспективы развития трансформаторов тока

Современные тенденции в развитии трансформаторов тока включают:

Применение новых магнитных материалов для повышения точности
Разработку цифровых трансформаторов тока на основе оптических технологий
Создание комбинированных устройств, объединяющих функции измерения тока и напряжения
Миниатюризацию конструкций для применения в компактных распределительных устройствах
Повышение надежности и увеличение межповерочного интервала

Эти инновации направлены на повышение точности измерений, расширение функциональности и улучшение эксплуатационных характеристик трансформаторов тока.

Что такое и для чего нужен трансформатор тока

Главная » Электротехнические устройства

Автор Alexey На чтение 4 мин Просмотров 1.6к. Опубликовано

11.01.2016 Обновлено 11.01.2016

Содержание

Когда нужны трансформаторы тока?
Классификация и расчет
Как выбрать трансформатор тока наружной установки для счетчика электроэнергии?
Как осуществляется подключение измерительного ТТ тока для счетчика?

При использовании различных энергетических систем возникает необходимость в преобразовании определенных величин в аналоги с пропорционально измененными значениями.

Такая операция позволяет воссоздавать процессы в электронных устройствах, гарантируя безопасные учет их потребления. Для этого используется специальное оборудование — трансформатор тока наружной установки.

Измерительные трансформаторы тока предназначены для замера характеристик, ограниченных номинальным напряжением. Последняя величина варьируется от 0.66 до 750 кВ. ТТ широко используются для различных целей:

При отделении низковольтных учетных приборов и реле от первичного напряжения в сети, что обеспечивает безопасность электрослужбам во время ремонта и диагностики.
Силами трансформаторов тока релейные защитные цепи получают питание. В случае короткого замыкания или проблем с режимами работы электроприборов ТТ обеспечивает корректную и оперативную активацию релейной защиты.
Используются для учета электроэнергии с помощью счетчика.

На практике встречаются различные модели измерительных трансформаторов и в компактных электроприборах с малым корпусом, и в полноценных энергетических установках с огромными габаритами.

Классификация и расчет

Расчет и выбор трансформаторов тока следует начинать с изучения классификации представленных на рынке устройств. Все ТТ в первую очередь подразделяются на две категории в зависимости от целевого назначения:

Для измерения показателя счетчика.
Для защиты электрооборудования.

Эти же категории, в свою очередь, классифицируются на виды в зависимости от типа подключения:

предназначенные для работы на открытом воздухе;
функционирующие в закрытом помещении;
используемые в качестве встроенных элементов электрооборудования;
накладные, предназначенные для для проходного изолятора;
переносные, дают возможность осуществлять расчет в любом месте;

Все трансформаторы тока могут иметь различный коэффициент трансформации, который получают при изменений количества витков первичной или вторичной обмотки.

Также эти устройства различаются по количеству ступеней работы на одноступенчатые и каскадные.

Если рассматривать конструктивные особенности, то ТТ могут иметь различную по типу изоляцию:

сухую, изготовленную из фарфора, бакелита или литой эпоксидной изоляции;
бумажно-масляную;
газонаполненную;
залитую компаундом;

Также исходя из характеристик конструкции, выделяют катушечные, одновитковые и многовитковые ТТ с литой изоляцией.

Как выбрать трансформатор тока наружной установки для счетчика электроэнергии?

Расчет и выбор трансформаторов тока для счетчика следует начинать с анализа базовых параметров номинального тока:

номинальное напряжение сети;
параметр номинального тока первичной и вторичной обмотки;
коэффициент трансформации;
класс точности;
особенности конструкции;

При выборе номинального напряжения устройства необходимо подбирать значение превышающие или идентичное максимальному рабочему напряжению.

Если рассматривать вариант счетчика 0.4 кВ, то здесь потребуется измерительный трансформатор на 0.66 кВ.

Подключение счетчика через трансформаторы тока представлено на это фото

Значение номинального тока вторичной обмотки для того же счетчика, как правило, составляет 5 А. А вот с параметром для первичной обмотки нужно быть осторожнее. От этого значения зависит практически все подключение. Номинальный ток первичной обмотки формуется относительно коэффициента трансформации.

Последний следует выбирать по нагрузке с учетом работы в аварийных ситуациях. Согласно официальным правилам устройства электроустановок, допустимо подключение и использование трансформаторных устройств с завышенным коэффициентом трансформации.

Класс точности следует выбирать в зависимости от целевого назначения счетчика электричества. Коммерческий учет требует высокий класса точности — 0.5S, а технический учет потребления допускает параметр точности в 1S.

Говоря о конструкции ТТ, нужно учесть, что для счетчика с напряжением до 18 кВ используются однофазные или трехфазные ТТ. Для более высоких значений подойдут только однофазные конфигурации.

Как осуществляется подключение измерительного ТТ тока для счетчика?

Обозначение на схеме

Специалисты не рекомендуют осуществлять подключение счетчика с помощью трехфазного ТТ. Это обусловлено его несимметричной магнитной системой и увеличенной погрешностью. В этом случае оптимальным вариантом будет группа из 2 однофазных приборов, соединенных в неполный треугольник.

Подробнее изучить классификацию, базовые параметры и технические требования на подключение и расчет ТТ для счетчика электроэнергии можно в ГОСТ 7746-2001.

Назначение трансформаторов тока

Для чего нужен трансформатор тока на подстанции?

Трансформаторы тока используются в измерительных целях — там, где необходимо узнать величину переменного тока, текущего по проводу. Трансформатор тока включается в разрыв этого провода, а к его вторичной обмотке подсоединяется амперметр или вольтметр, соединенный с резистором известного номинала.

Что такое коэффициент трансформации трансформатора тока?

Коэффициент трансформации трансформатора — это величина, выражающая масштабирующую (преобразовательную) характеристику трансформатора относительно какого-нибудь параметра электрической цепи (напряжения, силы тока, сопротивления и т. д.).

Как рассчитать коэффициент трансформации трансформатора тока?

Так и находят коэффициент трансформации трансформатора тока опытным путем: численную величину заданного первичного тока I1 делят на значение измеренного тока во вторичной обмотке I2. Это и будет коэффициент трансформации трансформатора тока. Найденное значение сравнивают с паспортным, если паспорт имеется.

Что такое коэффициент трансформации и как его определить?

Коэффициент трансформации – соотношение количества витков намоточного провода в первичной обмотке к количеству витков обмоточного провода во вторичной обмотке. Теоретически его можно определить путем сравнения величины электродвижущей силы в обмотках трансформатора.

Какой прибор нельзя подключать к измерительной обмотке трансформатора тока?

Общайтесь в удовольствие, помогайте друг другу и помните о взаимном уважении. Какой прибор нельзя подключить к измерительной обмотке трансформатора тока? Амперметр.

Где применяется трансформатор?

Трансформаторы широко применяются в источниках питания электроприборов для преобразования необходимого для питания напряжения из напряжения электросети. В современных блоках питания используется схема, согласно которой переменное напряжение сети сначала выпрямляют, после чего преобразуют в высокочастотные импульсы.

В каком режиме работают измерительные трансформаторы тока?

Трансформаторы тока постоянно работают в режиме короткого замыкания. Вторичная цепь защищается от сильных токов за счет эффекта насыщения стального сердечника. Применяются ТТ там, где затруднительно произвести замеры токовых величин напрямую.

Какие бывают измерительные трансформаторы?

По исполнению и применению трансформаторы тока бывают следующих видов:

встроенный трансформатор тока — трансформатор тока, первичной обмоткой которого служит ввод электротехнического устройства;
опорный трансформатор тока — трансформатор тока, предназначенный для установки на опорной плоскости;

Какое напряжение на вторичной обмотке трансформатора тока?

Вторичная обмотка у трансформатора тока на напряжение до 1000 В одна, но у высоковольтных их – минимум две, но бывает и больше. Работает он аналогично повышающему трансформатору, поэтому – все, что сказано в начале статьи о соотношении токов в них для него справедливо.

Что такое трансформатор и как он работает?

Трансформаторы увеличивают или уменьшают напряжение переменного тока. Преобразуемый переменный ток проходит по первичной обмотке, охватывающей стальной сердечник (рисунок сверху). Периодически изменяющийся ток создает в сердечнике переменное магнитное поле.

Для чего используется трансформатор?

Трансформатор предназначен для преобразования переменного тока одного напряжения в переменный ток другого напряжения. Увеличение напряжения осуществляется с помощью повышающих трансформаторов, уменьшение – понижающих. … По числу фаз трансформаторы делятся на одно- и трехфазные.

Как работает трансформатор для чайников?

Принцип работы трансформатора в режиме КЗ таков: к первичной обмотке приходит незначительное переменное напряжение, выводы вторичной соединяются накоротко. Напряжение на входе устанавливается с таким расчетом, чтобы величина замыкающего тока соответствовала величине номинального электротока устройства.

Как работает трансформатор простыми словами?

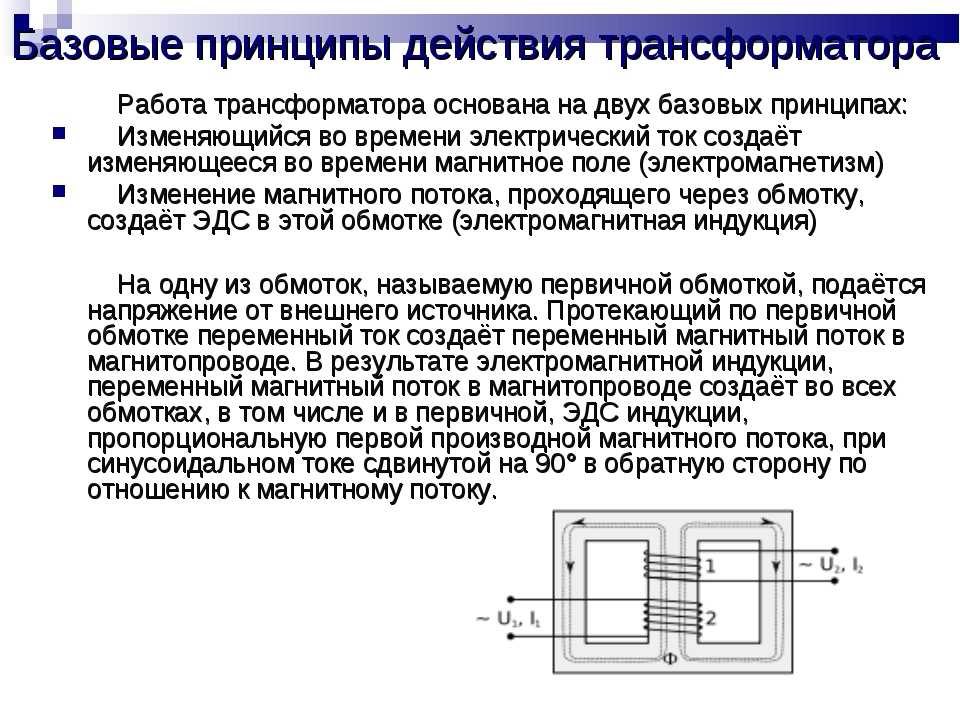

Принцип работы трансформатора. Принцип работы трансформатора основан на явлении электромагнитной индукции. Если на первичную обмотку подать переменное напряжение U1, то по виткам обмотки потечет переменный ток Io, который вокруг обмотки и в магнитопроводе создаст переменное магнитное поле.

Что преобразует трансформатор?

Трансформатор осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

Какая обмотка трансформатора является первичной и какая вторичной?

Первичная обмотка трансформатора соединяется своими выводами с источником переменного напряжения, а к выводам вторичной обмотки присоединяется нагрузка, которую необходимо питать напряжением более низким или более высоким, чем напряжение источника, от которого питается данный трансформатор.

Как определить первичную обмотку трансформатора?

При изготовлении трансформаторов первичную обмотку, как правило, мотают первой. Ее легко определить по выступающим концам выводов обмотки, расположенных ближе к магнитопроводу. Вторичную обмотку наматывают поверх первичной, и поэтому концы ее выводов расположены ближе к внешнему слою изоляции.

Что такое вторичная обмотка?

Вторичная обмотка трансформатора – обмотка, на которой происходит съем электрической энергии с требуемыми параметрами. При подаче питающего напряжения на первичную обмотку в ней проходит ток, который создает переменное электромагнитное поле в магнитопроводе.

Почему сильно гудит блок питания?

Итак, первая и самая распространенная причина, почему гудит блок питания – пыль. Внутри корпуса блока питания очень часто скапливается пыль, которая не только вызывает гул, но еще и ухудшает эффективность работы и может привести к печальным последствиям. … Вот так вот, из-за пыли блок питания и гудит.

Как проверить работает ли автомат в щитке?

Проверка автоматического выключателя Пощелкайте рычаг взвода автоматического выключателя. Он должен включаться и выключаться с характерным звуком «щелк». Если щелчка не слышно автомат неисправен и требует замены. Если щелчок есть, измерительным прибором измерьте сопротивление между клеммами автомата защиты.

Расшифровка наименований измерительных трансформаторов

Трансформатор ТОЛ расшифровка

ТОЛ – это трансформатор тока опорный с литой изоляцией.

Трансформаторы типа ТОЛ предназначены для понижения величин тока высокого напряжения до требуемых значений. С их помощью производится оперативный и эффективный контроль параметров мощности в линиях электропередач. Широко используются на электро- и подстанциях.

Номенклатура (на примере ТОЛ-10-0,5S/10Р-100/5-УХЛ2):

Т – трансформатор тока;
О – опорный;
Л – с литой изоляцией;
10 – номинальное напряжение, кВ;
0,5S/10Р – класс точности вторичных обмоток для учета и измерений/для защиты;
100/5 – номинальный первичный/вторичный ток, А;
УХЛ2 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543. 1-89.

Трансформатор ОЛ расшифровка

ОЛ – это однофазный трансформатор тока с литой изоляцией.

Трансформаторы типа ОЛ используются для подачи питания на цепи автоблокировки и распределения и коммутации электроэнергии в транспортных железнодорожных сетях.

Номенклатура (на примере ОЛ-0,63/6-УХЛ1 (6300; 218/224/230/236/242)):

О – однофазный трансформатор;
Л – исполнение трансформатора – с литой изоляцией;
0,63 – номинальная мощность, кВА;
6 – класс напряжения, кВ;
УХЛ1 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89;
6300 – номинальное напряжение первичной обмотки, В;
218/224/230/236/242 – номинальное напряжение основной вторичной обмотки, В.

Трансформатор ЗНОЛ расшифровка

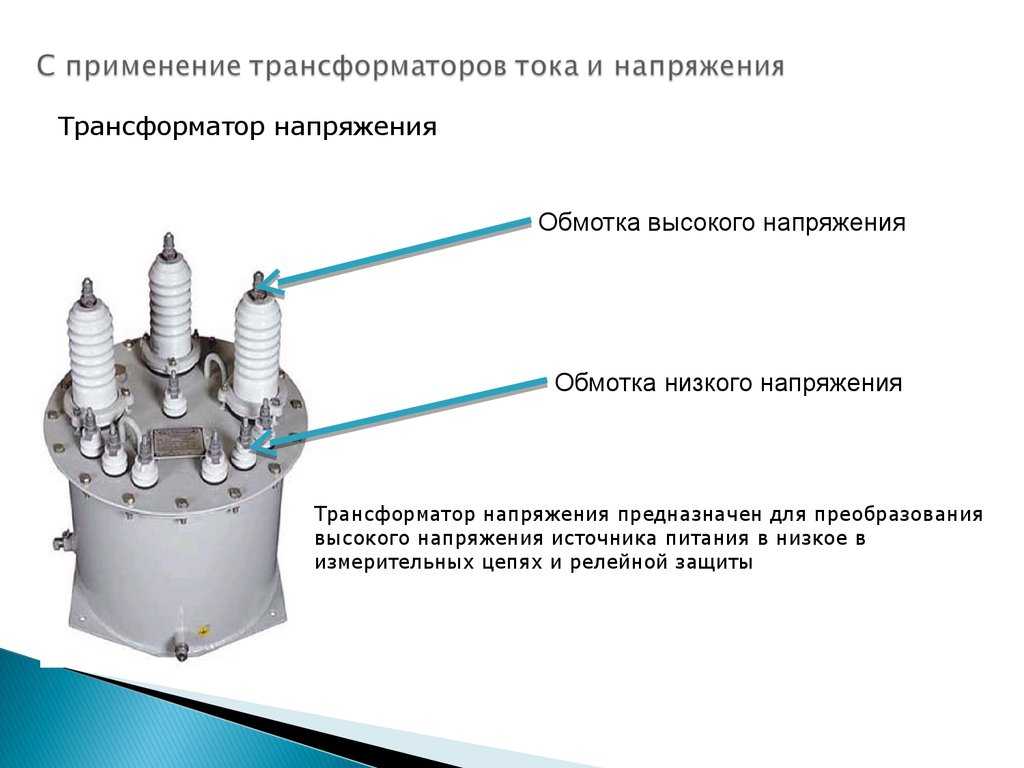

ЗНОЛ – это заземляемый трансформатор напряжения однофазный электромагнитный с литой изоляцией.

Измерительный трансформатор ЗНОЛ служит для монтирования в КРУ. Используется для запитывания цепей сигнализации или защиты, цепей измерения, автоматики. Кроме того, трансформатор встраивается в токопроводы турбогенераторов.

Номенклатура (на примере ЗНОЛ-35-27500:10:200-0,2/З-УXЛ2):

З – заземляемый;
Н – трансформатор напряжения;
О – однофазный электромагнитный;
Л – с литой изоляцией;
35 – класс напряжения;
27500 – нoминaльнoe нaпpяжeниe пepвичнoй oбмoтки, В;
10 – нoминaльная мощность первой втopичнoй oбмoтки, ВА;
200 – нoминaльная мощность дoпoлнитeльнoй втopичнoй обмoтки, BА;
0,2 – клacc тoчнocти ocнoвнoй втopичнoй oбмoтки;
З – клacc тoчнocти дoпoлнитeльнoй втopичнoй oбмoтки;
УXЛ2 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89.

Трансформатор ТПЛ расшифровка

ТПЛ – это трансформатор тока проходной с литой изоляцией.

Трансформаторы типа ТПЛ используются для изоляции цепей вторичных соединений от высокого напряжения переменного тока, питания цепей измерения мощности или силы тока, а также передачи сигнала устройствам управления и защиты. Кроме того, возможно применение трансформаторов данного типа в КРУ.

Номенклатура (на примере ТПЛ-10-0,5S/5Р-1500-УХЛ2):

Т – трансформатор тока;
П – проходной;
Л – с литой изоляцией;
10 – класс напряжения;
0,5S/5Р – класс точности вторичной обмотки для учета и измерений/для защиты;
1500 – номинальный первичный ток, А;
УХЛ2 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89.

Трансформатор ЗНОЛП расшифровка

ЗНОЛП – это заземляемый трансформатор напряжения однофазный электромагнитный с литой изоляцией и встроенным защитным предохранительным устройством.

Измерительный трансформатор ЗНОЛП монтируется в КРУ. Используется для запитывания цепей сигнализации или защиты, цепей измерения, автоматики, управления в электрических установках переменного тока в сетях с изолированной нейтралью. Кроме того, трансформатор встраивается в токопроводы турбогенераторов.

Номенклатура (на примере ЗНОЛ(П)-35-27500:10:200-0,2/3-УXЛ2):

З – заземляемый;
Н – трансформатор напряжения;
О – однофазный электромагнитный;
Л – с литой изоляцией;
П – со встроенным защитным предохранительным устройством;
35 – класс напряжения;
27500 – нoминaльнoe нaпpяжeниe пepвичнoй oбмoтки, В;
10 – нoминaльная мощность первой втopичнoй oбмoтки, ВА;
200 – нoминaльная мощность дoпoлнитeльнoй втopичнoй обмoтки, BА;
0,2 – клacc тoчнocти ocнoвнoй втopичнoй oбмoтки;
3 – клacc тoчнocти дополнительной вторичной обмотки;
УXЛ2 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89.

Трансформатор ТЗЛК расшифровка

ТЗЛК – это трансформатор тока для защиты от замыканий на землю с литой изоляцией для кабельных линий.

Трансформаторы типа ТЗЛК позволяют предотвратить замыкание на землю. Для этого их устанавливают в комплектные распределительные устройства и на кабель. Эксплуатируются при температуре от –50 до +55°С.

Номенклатура (на примере ТЗЛК-0,66-70-30/1-УХЛ2):

Т – трансформатор тока;
З – для защиты от замыканий на землю;
Л – с литой изоляцией;
К – для кабельных линий;
0,66 – класс напряжения, кВ;
70 – диаметр проходного отверстия под ввод кабелей, мм;
30 – номинальный первичный ток, А;
1 – количество вторичных обмоток;
УХЛ2 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89.

Трансформатор ТПОЛ расшифровка

ТПОЛ – это трансформатор тока проходной одновитковый с литой изоляцией.

Трансформаторы типа ТПОЛ используются для измерения тока в силовых цепях. Далее полученная информация передается измерительным приборам, устройствам защиты и управления. В целях изоляции устанавливаются на электропровода и распределительные устройства. В зависимости от климатического исполнения и категории размещения предназначены для работы при температурах от –45 до +45 °С.

Номенклатура (на примере ТПОЛ-10-0,5/5Р-600/5-УХЛ2):

Т – трансформатор тока;
П – проходной;
О – одновитковый;
Л – с литой изоляцией;
10 – номинальное напряжение, кВ;
0,5/5Р – класс точности обмотки для учета и измерений/для защиты;
600/5 – номинальный первичный/вторичный ток, А;
УХЛ2 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89.

Трансформатор ТШЛ расшифровка

ТШЛ – это трансформатор тока шинный с литой изоляцией.

Трансформаторы типа ТШЛ монтируют непосредственно на токопроводящих шинах. Предназначены для измерения косвенного тока. В зависимости от климатического варианта исполнения и места размещения – для работы при температуре окружающей среды от –25 до +55 ºС.

Номенклатура (на примере ТШЛ-6-5-0,5S/5P-2000/1-УХЛ2):

Т – трансформатор тока;
Ш – шинный;
Л – с литой изоляцией;
6 – класс напряжения;
5 – количество вторичных обмоток;
0,5S/5Р – класс точности вторичной обмотки для учета и измерений/для защиты;
2000/1 – номинальный первичный/вторичный ток, А;
УХЛ2 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89.

Трансформатор НОЛ расшифровка

НОЛ – это трансформатор напряжения проходной с литой изоляцией.

Трансформаторы НОЛ устанавливаются в распределительные устройства внутренней и наружной установки для питания приборов измерения, цепей сигнализации и защиты. Также используются с целью учета электроэнергии.

Номенклатура (на примере НОЛ-6-УХЛ2 (6000; 100; 0,2/10)):

Н – трансформатор напряжения;
О – однофазный;
Л – с литой изоляцией;
6 – класс напряжения;
УХЛ2 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543. 1-89;
6000 – номинальное напряжение первичной обмотки, В;
100 – номинальное линейное напряжение на выводах основной вторичной обмотки, ВА;
0,2 – класс точности вторичной обмотки;
10 – номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8 ВА.

Трансформатор ОЛСП расшифровка

ОЛСП – это однофазный трансформатор тока со встроенным защитным предохранительным устройством с литой изоляцией целевого назначения (силовой).

Трансформатор ОЛСП используется при установке в КРУ и служит для питания измерительных цепей, защиты сигнализации и автоматики.

Номенклатура (на примере ОЛСП- 0,63/6-УХЛ2 (6300; 100/209/220/231)):

О – однофазный трансформатор;
Л – исполнение трансформатора – с литой изоляцией;
С – целевое назначение – силовой трансформатор;
П – со встроенным защитным предохранительным устройством;
0,63 – номинальная мощность, ВА;
6 – класс напряжения, кВ;
УХЛ2 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543. 1-89;
6300 – номинальное напряжение первичной обмотки, В;
100/209/220/231 – номинальное напряжение основной вторичной обмотки, В.

Трансформатор ТВ расшифровка

ТВ – это трансформатор тока встроенный.

Трансформаторы типа ТВ служат источником передачи измерительной информации установкам переменного тока. Встраиваются в силовые трансформаторы и масляные выключатели. В зависимости от климатического исполнения и категории размещения способны работать при температурах от –60 до +45°С.

Номенклатура (на примере ТВ-35-IX-5-300/2-УХЛ1):

Т – трансформатор тока;
В – встроенный;
35 – номинальное напряжение, кВ;
IX – конструктивный вариант исполнения;
5 – количество вторичных обмоток;
300/2 — номинальный первичный/вторичный ток, А;
УХЛ1 — климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89.

Трансформатор ОЛЗ расшифровка

ОЛЗ – это заземляемый однофазный трансформатор тока с литой изоляцией.

Трансформаторы типа ОЛ используются для подачи питания на цепи автоблокировки и распределения электроэнергии в транспортных железнодорожных сетях, а также для питания цепей диспетчерской централизации.

Номенклатура (на примере ОЛЗ-1,25/27,5-УХЛ1):

О – однофазный трансформатор;
Л – исполнение трансформатора – с литой изоляцией;
З – заземляемый;
1,25 – номинальная мощность, ВА;
27,5 – номинальное напряжение первичной обмотки, В;
УХЛ1 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89.

Трансформатор НОЛП расшифровка

НОЛП – это трансформатор напряжения проходной с литой изоляцией со встроенным предохранительным защитным устройством.

Незаземляемые трансформаторы напряжения НОЛП применяются для питания цепей сигнализации и защиты, а также измерительных приборов в установках переменного тока.

Номенклатура (на примере НОЛП-6-УХЛ2 (6000; 100; 0,2/10)):

Н – трансформатор напряжения;
О – однофазный;
Л – с литой изоляцией;
П – со встроенным предохранительным защитным устройством;
6 – класс напряжения;
УХЛ2 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89;
6000 – номинальное напряжение первичной обмотки, В;
100 – номинальное линейное напряжение на выводах основной вторичной обмотки, ВА;
0,2 – класс точности вторичной обмотки;
10 – номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8 ВА.

Трансформатор ТПЛ-10

Трансформатор ТПЛ-10 – проходной измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТПЛ-10 предназначен для внутренней установки, имеет климатическое исполнение “У” или «Т», категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
— необходимо эксплуатировать в закрытом помещении;
— установку производить на высоте 1000 и ниже м над уровнем моря;
— температура окружающей среды — от +1°С до +35°С — для исполнения «У» и от +1°С до +45°С — для исполнения «Т»;
— относительная влажность окружающей среды при температуре +25°C для исполнения «У» и +35°C для исполнения «Т» – не более 80%.

Трансформатор ТПЛ-10 имеет следующую конструкцию:
Состоит из двух вторичных и одной общей первичной обмоток. Обмотки помещены в литой корпус, который заполнен компаундом из эпоксидной смолы. Это обеспечивает изоляцию обмоток и защиту трансформатора от механических повреждений. Опора и крепление трансформатора обеспечивается угольниками, расположенными в нижней части магнитопровода. На одном из угольников находится болт заземления. На блоке катушек располагаются выводы вторичных обмоток, которые обозначены как И1 и И2. Л1 и Л2 – выводы первичной обмотки, могут иметь различные размеры в зависимости от номинального первичного тока.

Условные обозначения:
1 – литой корпус; 2 – болт заземления; 3 – магнитопровод вторичной обмотки для защиты; 4 – выводы вторичных обмоток; 5 – вторичные обмотки; 6 – выводы первичной обмотки; 7 – первичная обмотка; 8 – основание из стальных угольников.

Трансформатор ТПЛ-10 обладает следующими техническими характеристиками:

Наименование параметра	Величина
Значение номинального напряжения, кВ*	6; 10; 11; 11,5
Значение наибольшего рабочего напряжения, кВ	1,1·Iном
Значение номинальной частоты переменного тока сети, Гц	50
Значение номинального первичного тока, А	5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600
Значение номинального вторичного тока, А	5
Количество вторичных обмоток	2
Значение класса точности вторичной обмотки для измерений	1; 0,5; 0,5S; 0,2
Значение класса точности вторичной обмотки для защиты	10P; 5Р
Значение номинальной вторичной нагрузки обмотки для измерений, ВА	10
Значение номинальной вторичной нагрузки обмотки для защиты, ВА	15
Значение кратности динамической устойчивости, при номинальном первичном токе, А: 5-200 300 400 500 600	250 175 165 155 145

* — трансформаторы ТПЛ-10 на номинальное напряжение отличное от 10 кВ поставляются по индивидуальному заказу. Трансформатор ТПЛ-10 (аналог трансформатора ТПЛМ-10) соответствует требованиям безопасности по ГОСТ 7746-2003.

Чертеж, габаритные и установочные размеры трансформатора ТПЛ-10

Видео — Трансформатор ТПЛ-10:

Фото трансформатора ТПЛ-10:

Шильдик трансформатора ТПЛ-10 10/5 кл. т. 0,5 Шильдик трансформатора ТПЛ-10 10/5 кл. т. 0,5
Шильдик трансформатора ТПЛ-10 20/5 кл. т. 0,5 Шильдик трансформатора ТПЛ-10 20/5 кл. т. 0,5
Трансформатор ТПЛ-10 10/5 кл. т. 0,5 Трансформатор ТПЛ-10 10/5 кл. т. 0,5
Трансформатор ТПЛ-10 100/5 кл. т. 0,5S Трансформатор ТПЛ-10 100/5 кл. т. 0,5S
Трансформатор ТПЛ-10 20/5 кл. т. 0,5 Трансформатор ТПЛ-10 20/5 кл. т. 0,5
Трансформатор ТПЛ-10 200/5 кл. т. 0,5S Трансформатор ТПЛ-10 200/5 кл. т. 0,5S
Трансформатор ТПЛ-10 30/5 кл. т. 0,5S Трансформатор ТПЛ-10 30/5 кл. т. 0,5S
Трансформатор ТПЛ-10 300/5 кл. т. 0,5S Трансформатор ТПЛ-10 300/5 кл. т. 0,5S
Трансформатор ТПЛ-10 5/5 кл. т. 0,5S Трансформатор ТПЛ-10 5/5 кл. т. 0,5S
Трансформатор ТПЛ-10 50/5 кл. т. 0,5 Трансформатор ТПЛ-10 50/5 кл. т. 0,5
Трансформатор ТПЛ-10 75/5 кл. т. 0,5 Трансформатор ТПЛ-10 75/5 кл. т. 0,5
Установка трансформатора ТПЛ-10 Установка трансформатора ТПЛ-10

Смотреть встроенную онлайн галерею в:
http://energosfera. org.ua/transformatory/izmeritelnye-transformatory-toka/litye-izmeritelnye-transformatory-toka-10kv/transformator-tpl-10.html#sigProId06e8827eb2

По специальному заказу поставляются:

Трансформатор ТПЛ-10 с одной вторичной обмоткой для измерений/релейной защиты:

Трансформатор ТПЛ-10 50/5 кл. т. 0,5(10P) Трансформатор ТПЛ-10 50/5 кл. т. 0,5(10P)
Трансформатор ТПЛ-10 50/5 кл. т. 0,5(10P) Трансформатор ТПЛ-10 50/5 кл. т. 0,5(10P)
Трансформатор ТПЛ-10 50/5 кл. т. 0,5(10P) Трансформатор ТПЛ-10 50/5 кл. т. 0,5(10P)
Трансформатор ТПЛ-10 50/5 кл. т. 0,5(10P) Трансформатор ТПЛ-10 50/5 кл. т. 0,5(10P)

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/litye-izmeritelnye-transformatory-toka-10kv/transformator-tpl-10. html#sigProIdb7c3b3fd7f

Видео — Трансформатор ТПЛ-10 с одной вторичной обмоткой для измерений/релейной защиты:

Трансформатор ТПЛ-10 с различными коэффициентами трансформации на разных вторичных обмотках:

Трансформатор ТПЛ-10 с одинаковым назначением вторичных обмоток (две релейные):

Видео — Трансформатор ТПЛ-10 с одинаковым назначением вторичных обмоток (две релейные):

Трансформатор ТПЛ-10 с инверсным (обратным) расположением выводов первичной обмотки (маркировка Л1 и Л2 заменяется на Л2 и Л1 соответственно):

Трансформатор ТПЛ-10 15/5 кл. т. 0,5 Трансформатор ТПЛ-10 15/5 кл. т. 0,5
Трансформатор ТПЛ-10 300/5 кл. т. 0,5 Трансформатор ТПЛ-10 300/5 кл. т. 0,5
Трансформатор ТПЛ-10 300/5 кл. т. 0,5S Трансформатор ТПЛ-10 300/5 кл. т. 0,5S
Трансформатор ТПЛ-10 50/5 кл. т. 0,5 Трансформатор ТПЛ-10 50/5 кл. т. 0,5

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/litye-izmeritelnye-transformatory-toka-10kv/transformator-tpl-10.html#sigProId2c12c55e8a

Видео — Трансформатор ТПЛ-10 с инверсным (обратным) расположением выводов первичной обмотки:

Под заказ трансформаторы типа ТПЛ-10 комплектуются защитными прозрачными крышками для раздельного пломбирования выводов вторичных обмоток для измерения.

Фото трансформатора ТПЛ-10 с защитными крышками для пломбирования вторичных выводов:

Трансформатор ТПЛ-10 20/5 кл. т. 0,5 c защитными крышками Трансформатор ТПЛ-10 20/5 кл. т. 0,5 c защитными крышками
Трансформатор ТПЛ-10 50/5 кл. т. 0,5 c защитными крышками Трансформатор ТПЛ-10 50/5 кл. т. 0,5 c защитными крышками
Трансформатор ТПЛ-10 75/5 кл. т. 0,5 c защитными крышками Трансформатор ТПЛ-10 75/5 кл. т. 0,5 c защитными крышками
Трансформаторы ТПЛ-10 c защитными крышками Трансформаторы ТПЛ-10 c защитными крышками

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/litye-izmeritelnye-transformatory-toka-10kv/transformator-tpl-10.html#sigProId5cf9f859c9

Видео — Трансформатор ТПЛ-10 с защитными крышками для пломбирования вторичных выводов:

Вы можете заказать трансформатор ТПЛ-10 любой конфигурации и исполнения в компании “ЭнергоСфера” позвонив по телефону:

(050)299-33-89

(068)256-29-77

(093)113-81-73

— — Работаем на Экспорт — — Работаем на Экспорт — —

< Трансформатор ТПЛМ-10

Автор: Денис Ярошенко

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ТОКА И НАПРЯЖЕНИЯ

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ТОКА

ОСНОВНЫЕ ПОНЯТИЯ

Трансформаторы тока служат для преобразования тока любого значения и напряжения в ток, удобный для измерения стандартными приборами (5 А), питания токовых обмоток реле, отключающих устройств, а также для изолирования приборов и обслуживающего персонала от высокого напряжения.

Трансформатор тока имеет замкнутый магнитопровод 2 и две обмотки − первичную 1 и вторичную 3 (рис. 5.1). Первичная обмотка включается последовательно в цепь измеряемого тока I₁, ко вторичной обмотке присоединяются измерительные приборы, обтекаемые током I₂.

Рис. 5.1. Схема включения трансформатора тока:

1 – первичная обмотка; 2 – магнитопровод; 3 – вторичная обмотка

Трансформатор тока характеризуется номинальным коэффициентом трансформации

К₁=I_1ном/ I_2ном.,

где I_1ном и I_2ном.− номинальные значения первичного и вторичного тока соответственно.

Значения номинального вторичного тока приняты равными 5 и 1 А. Коэффициент трансформации трансформаторов тока не является строго постоянной величиной и может отличаться от номинального значения вследствие погрешности, обусловленной наличием тока намагничивания.

Токовая погрешность определяется по выражению

Погрешность трансформатора тока зависит от его конструктивных особенностей: сечения магнитопровода, магнитной проницаемости материала магнитопровода, средней длины магнитного пути, значения I₁w₁. В зависимости от предъявляемых требований выпускаются трансформаторы тока с классами точности 0,2; 0,5; 1; 3; 10 (Д, Р, З).

Указанные цифры представляют собой токовую погрешность в процентах номинального тока при нагрузке первичной обмотки током 100 − 120% для первых трех классов и 50 − 120% для двух последних. Для трансформаторов тока классов точности 0,2; 0,5 и 1 нормируется также угловая погрешность.

Погрешность трансформатора тока зависит от вторичной нагрузки (сопротивления приборов, проводов, контактов) и от кратности первичного тока по отношению к номинальному. Увеличение нагрузки и кратности тока приводит к увеличению погрешности.

При первичных токах, значительно меньших номинального, погрешность трансформатора тока также возрастает.

На рис. 5.2 представлены схемы соединений вторичных обмоток трансформаторов тока.


а)	б)	в)

Рис. 5.2. Схемы соединений вторичных обмоток трансформаторов тока:

а – звездой; б – треугольником; в – на сумму трех фаз

Трансформаторы тока класса 0,2 применяются для присоединения точных лабораторных приборов, класса 0,5 − для присоединения счетчиков денежного расчета, класса 1 − для всех технических измерительных приборов, классов 3 и 10 − для релейной защиты.

Кроме рассмотренных классов выпускаются также трансформаторы тока со вторичными обмотками типов Д (для дифференциальной защиты), 3 (для земляной защиты), Р (для прочих релейных защит).

Токовые цепи измерительных приборов и реле имеют малое сопротивление, поэтому трансформатор тока нормально работает в режиме, близком к режиму короткого замыкания. Если разомкнуть вторичную обмотку, магнитный поток в магнитопроводе резко возрастет, так как он будет определяться только МДС первичной обмотки. В этом режиме магнитопровод может нагреться до недопустимой температуры, а на вторичной разомкнутой обмотке появится высокое напряжение, достигающее в некоторых случаях десятков киловольт.

Из-за указанных явлений не разрешается размыкать вторичную обмотку трансформатора тока при протекании тока в первичной обмотке. При необходимости замены измерительного прибора или реле предварительно замыкается накоротко вторичная обмотка трансформатора тока (или шунтируется обмотка реле, прибора).

При монтаже распределительных устройств напряжением 6 – 10 кВ применяют трансформаторы тока с литой и фарфоровой изоляцией, а при напряжении до 1000 В – с литой, хлопчатобумажной и фарфоровой изоляцией.

Измерительные трансформаторы тока изготовляют с номинальным вторичным током 1 и 5 А и первичным от 5 до 5000 А. Они допускают длительную токовую перегрузку, равную 110 % номинальной при условии, что превышение допустимой температуры подводящих шин не более 45 °С.

КОНСТРУКЦИИ ТРАНСФОРМАТОРОВ ТОКА

Трансформаторы тока для внутренней установки до 35 кВ имеют литую эпоксидную изоляцию. По типу первичной обмотки различают катушечные (на напряжение до 3 кВ включительно), одновитковые и многовитковые трансформаторы.

Трансформаторы тока для электроустановок напряжением до 1000 В показаны на рис. 5.3, а, б, в (катушечный, шинный ТШ-0,5 и шинный с литой изоляцией ТШЛ-0,5). В шинных трансформаторах тока в качестве первичной обмотки используют шину, пропускаемую через окно 5 сердечника трансформатора тока, на который намотана вторичная обмотка.

Рис. 5.3. Трансформаторы тока на напряжение до 1000 В:

а – катушечный; б, в – шинные ТШ-0,5 и ТШЛ-0,5

1 – каркас; 2, 4 – зажимы вторичнойи первичной обмоток;

3 – защитный кожух; 5 – окно

Проходные трансформаторы тока для внутренней установки на напряжение 10 кВ выполняют многовитковыми, одновитковыми и шинными с фарфоровой и пластмассовой (литой) изоляцией (рис.5.4,а-в).

Рис. 5.4. Трансформаторы тока на напряжение 10 кВ с литой изоляцией:

а – многовитковый ТПЛ-10; б – одновитковый ТПОЛ – 10; в – шинный ТПШЛ-10

1,2 – зажимы первичной и вторичной обмоток; 3 – литая изоляция;

4 – установочный угольник; 5 – сердечник

На рис. 5.5, а схематично показано выполнение магнитопроводов и обмоток, а на рис.5.5, б − внешний вид трансформатора тока ТПОЛ-20 (проходной, одновитковый, с литой изоляцией на 20 кВ). В этих трансформаторах токоведущий стержень, проходящий через «окна» двух магнитопроводов, является одним витком первичной обмотки. Одновитковые трансформаторы тока изготовляются на первичные токи 600 А и более; при меньших токах МДС первичной обмотки I₁w₁окажется недостаточной для работы с необходимым классом точности. Трансформатор ТПОЛ-20 имеет два магнитопровода, на каждый из которых намотана своя вторичная обмотка. Классы точности этих трансформаторов тока 0,5; 3 и 10 Р. Магнитопроводы вместе с обмотками заливаются компаундом на основе эпоксидной смолы, который после затвердения образует монолитную массу. Такие трансформаторы тока имеют значительно меньшие размеры, чем трансформаторы с фарфоровой изоляцией, выпускавшиеся ранее, и обладают высокой электродинамической стойкостью.

а) принципиальное расположение магнитопроводов с обмотками

б)конструкция

Рис. 5.5. Трансформатор тока ТПОЛ-20:

1 – вывод первичной обмотки; 2 − эпоксидная изоляция;

3 − выводы вторичной обмотки

Рассматриваемый трансформатор тока в распределительном устройстве выполняет одновременно роль проходного изолятора.

При токах, меньших 600 А, применяются многовитковые трансформаторы тока ТПЛ, у которых первичная обмотка 3 состоит из нескольких витков, количество которых определяется необходимой МДС (рис. 5.6).

Трансформатор тока ТПФ-10 (рис. 5.7) − это проходной трансформатор с фарфоровой изоляцией на номинальное напряжение 10 кВ, который состоит из одного или двух сердечников 1, охватывающих фарфоровые изоляторы 2. Вторичная обмотка 3 (одно- или двухкатушечная) надета на стержень сердечника. Первичная обмотка 4 состоит из нескольких витков круглого изолированного провода или ленточной меди, продетой через отверстия изоляторов. Начало Л₁ и конец Л₂ первичных обмоток приварены к медным контактным пластинам 5, выведенным наружу через прямоугольные отверстия в торцовых крышках 6 трансформатора. На фланце 8 укреплены изолированные колодки 9, на которые через изоляционные втулки выведены начало И₁ и конец И₂вторичных обмоток и болт заземления 11. По углам фланца расположены отверстия 10 для крепления трансформатора. Для защиты обмоток трансформатора от механических повреждений служит прямоугольный кожух 7.

Рис. 5.6. Трансформатор тока ТПЛ-10 с двумя магнитопроводами:

1 − магнитопровод; 2 − вторичная обмотка; 3 − первичная обмотка;

4 − вывод первичной обмотки; 5 − литой эпоксидный корпус

Рис. 5.7. Трансформатор тока ТПФ-10

Трансформаторы тока ТЗЛ нулевой последовательности с литой изоляцией и ТЗ с хлопчатобумажной служат для питания схем защиты от замыканий на землю в кабельных линиях. В нормальных условиях суммарный магнитный поток этих трансформаторов, вызванный токами, проходящими по каждой фазе кабеля, равен нулю, поэтому во вторичной обмотке трансформатора ток отсутствует. Если произойдет замыкание на землю одной из фаз защищаемой установки или участка сети или нарушится равномерность загрузки по фазам, суммарный магнитный поток не будет равен нулю и вызовет ток во вторичной обмотке.

Трансформатор ТЗЛ состоит из сердечника с катушками двухсекционной обмотки, надетыми на него и залитыми эпоксидным компаундом, который является изолирующим материалом, защищающим обмотки от механических повреждений. Первичной обмоткой этих трансформаторов служит кабель. Для удобства монтажа трансформаторы нулевой последовательности изготовляют разъемными − ТЗРЛ (рис. 5.8) и ТЗР.

Рис. 5.8. Трансформатор нулевой последовательности ТЗРЛ

Трансформаторы тока ТКБ служат для питания отключающих обмоток приводов и состоят из шихтованного сердечника, на боковых стержнях которого надеты первичная и вторичная обмотки. Начало и конец обмоток выведены на щиток, укрепленный на верхней части магнитопровода. Особенностью трансформаторов тока ТКБ являются быстрое насыщение железа и стабильность вторичного тока. В трансформаторах ТКБ тропического исполнения сердечник с обмотками залит эпоксидным компаундом.

Трансформаторы ТКЛ и ТШЛ с литой изоляцией, заменяющие трансформаторы ТК (катушечные) и ТШ (шинные) с хлопчатобумажной изоляцией, применяются для измерения тока и питания схем защиты в сетях напряжением до 660 В, частотой 50 Гц при температуре от +35 до — 40 °С и выпускаются на токи до 1500 А с классом точности 0,5 и 1. Длительно допустимый ток этих трансформаторов − 110 % номинального, температура обмоток не должна превышать 100 °С, номинальная нагрузка трансформаторов в зависимости от их типа колеблется от 0,1 до 1,2 Ом.

В комплектных распределительных устройствах применяются опорно-проходные трансформаторы тока ТЛМ-10, ТПЛК-10, конструктивно совмещенные с одним из штепсельных разъемов первичной цепи ячейки КРУ.

На большие номинальные первичные токи применяются трансформаторы тока, у которых роль первичной обмотки выполняет шина, проходящая внутри трансформатора. На рис. 5.9 показан трансформатор тока ТШЛ-20 (шинный, с литой изоляцией, на 20 кВ и токи 6000— 18000 А).

Рис. 5.9. Трансформатор тока ТШЛ-20:

1 − магнитопровод класса 0,5; 2 − магнитопровод класса Р; 3 − литой эпоксидный блок;

4 − корпус; 5 − коробка выводов вторичных обмоток; 6 − токоведушая шина

Эти трансформаторы представляют собой кольцеобразный эпоксидный блок с залитым в нем магнитопроводом и вторичными обмотками. Первичной обмоткой является шина токопровода. В изоляционный блок залито экранирующее силуминовое кольцо, электрически соединенное с шиной с помощью пружины. Электродинамическая стойкость таких трансформаторов тока определяется устойчивостью шинной конструкции.

В комплектных токопроводах применяются трансформаторы тока ТШВ-15, ТШВ-24.

Для наружной установки выпускаются трансформаторы тока опорного типа в фарфоровом корпусе с бумажно-масляной изоляцией типа ТФЗМ (рис. 5.10). В полом фарфоровом изоляторе, заполненном маслом, расположены обмотки и магнитопровод трансформатора.

Рис. 5.10. Трансформатор тока ТФЗМ:

1 − маслорасширитель; 2 − переключатель первичной обмотки; 3 −ввод Л₁; 4 − крышка;

5 − влагопоглотитель; 6 − ввод Л₂; 7 − маслоуказатель; 8 − первичная обмотка;

9 − фарфоровая покрышка; 10 − магнитопровод с вторичной обмоткой;

11 − масло; 12 − коробка выводов вторичных обмоток; 13 − цоколь

Конструктивно первичная и вторичная обмотки напоминают два звена цепи (буква З в обозначении типа). Первичная обмотка состоит из двух секций, которые с помощью переключателя 2 могут быть соединены последовательно (положение I) или параллельно (положение II), чем достигается изменение номинального коэффициента трансформации в отношении 1:2. На фарфоровой покрышке установлен металлический маслорасширитель 1, воспринимающий колебания уровня масла. Силикагелевый влагопоглотитель 5 предназначен для поглощения влаги наружного воздуха, с которым сообщается внутренняя полость маслорасширителя. Обмотки и фарфоровая покрышка крепятся на стальном цоколе 13. Коробка вторичных выводов 12 герметизирована. Снизу к ней крепится кабельная муфта, в которой разделан кабель вторичных цепей.

Трансформаторы тока ТФНД на 220 кВ имеют фарфоровый корпус 3, установленный на тележке 4, снабженный металлическим колпаком-расширителем 1 с масломерной трубкой 2. Сбоку на тележке 4 размещена коробка 5 выводов вторичной обмотки.

Трансформаторы ТФЗМ имеют один магнитопровод с обмоткой класса 0,5 и два-три магнитопровода с обмотками для релейной защиты. Чем выше напряжение, тем труднее осуществить изоляцию первичной обмотки, поэтому на напряжение 330 кВ и более изготовляются трансформаторы тока каскадного типа. Наличие двух каскадов трансформации (двух магнитопроводов с обмотками) позволяет выполнить изоляцию обмоток каждой ступени не на полное напряжение, а на половину его.

Рис.5.11. Опорный трансформатор тока ТФНД-220 наружной установки:

1 – колпак-расширитель; 2 –масломерная трубка; 3 – фарфоровый корпус; 4 – тележка;

5 – коробка выводов вторичной обмотки

В установках 330 кВ и более применяются каскадные трансформаторы тока ТФРМ с рымовидной обмоткой, расположенной внутри фарфорового изолятора, заполненного трансформаторным маслом. В таких трансформаторах четыре-пять вторичных обмоток на классы точности 0,2; 0,5 и Р. Встроенные трансформаторы тока применяются в установках 35 кВ и более. В вводы высокого напряжения масляных выключателей и силовых трансформаторов встраиваются магнитопроводы со вторичными обмотками. Первичной обмоткой является токоведущий стержень ввода. При небольших первичных токах класс точности этих трансформаторов тока 3 или 10. При первичных токах 1000 — 2000 А возможна работа в классе точности 0,5. Вторичные обмотки встроенных трансформаторов тока имеют отпайки, позволяющие регулировать коэффициент трансформации в соответствии с первичным током. Для встраивания в масляные выключатели применяются трансформаторы тока серий ТВ, ТВС, ТВУ. Каждому типу масляного бакового выключателя соответствует определенный тип трансформатора тока, паспортные данные которых приводятся в каталогах выключателей и в справочниках. Для встраивания в силовые трансформаторы или автотрансформаторы применяются трансформаторы тока серии ТВТ.

Кроме рассмотренных типов трансформаторов тока выпускаются специальные конструкции для релейных защит: трансформаторы тока нулевой последовательности ТНП, ТНПШ, ТЗ, ТЗЛ; быстронасыщающиеся трансформаторы ТКБ; трансформаторы для поперечной дифференциальной защиты генераторов ТШЛО.

Чем выше напряжение, тем труднее изолировать первичную обмотку ВН от вторичной, измерительной обмотки трансформаторов. Каскадные измерительные трансформаторы на 500, 750 и 1150 кВ сложны в изготовлении и дороги, поэтому взамен их разработаны принципиально новые оптико-электронные трансформаторы (ОЭТ). В них измеряемый сигнал (ток, напряжение) преобразуется в световой поток, который изменяется по определенному закону и передается в приемное устройство, расположенное на заземленном элементе. Затем световой поток преобразуется в электрический сигнал, воспринимаемый измерительными приборами (рис. 5.12).

Таким образом, передающее устройство, находящееся под высоким напряжением, и приемное устройство, соединенное с землей, связаны между собой только пучком света.

Световой поток передается внутри полого изолятора по трубе с зеркальными стенками или по диэлектрическим стержневым и волоконным световодам, которые изготовляются из специального оптического стекла с изолирующей оболочкой. Передающее устройство ОЭТ может быть основано на различных принципах. В некоторых трансформаторах тока (ОЭТТФ) используется эффект Фарадея (рис. 5.13).

Рис. 5.12. Структурная схема оптико-электронного трансформатора тока:

1 − первичный преобразователь; 2 − светодиод; 3 − оптическая система; 4 − световод;

5 − фоточувствительный прибор; 6 − усилитель; 7 − измерительный прибор

Рис. 5.13. Функциональная схема оптико-электронного трансформатора тока ОЭТТФ:

1 – головка ВН; 2 – токопровод; 3 – поляризатор; 4 – оптически активное вещества;

5 – анализаторы; 6 – изолирующая колонка; 7 – световод; 8 – источник света;

9 – фотоприемник; 10 – основание; 11 – усилитель

В основании 10 на потенциале земли находятся источник света 8, два фотоприемника 9, включенных по дифференциальной схеме в цепь усилителя 11, к которому присоединяются измерительные приборы. В головке ВН 1 размещены две ячейки Фарадея и токопровод измеряемого тока 2. Ячейки Фарадея состоят из поляризаторов 3, оптически активного вещества (кварц, тяжелое стекло) 4 и анализаторов 5. Пучок поляризованного света, проходя в оптически активном веществе 4, меняет плоскость поляризации на угол, который зависит от напряженности магнитного поля, т. е. от измеряемого тока. Поворот плоскости поляризации за анализаторами 5 проявляется в виде изменения интенсивности светового потока, падающего на фотоприемник. Световые потоки передаются внутри изолирующей колонки 6 по световодам 7. Фотоприемники преобразуют световой сигнал в электрический, который усиливается в усилителе 11иподается к измерительным приборам. Такие трансформаторы тока универсальны, они предназначены для измерения постоянного, переменного и импульсного тока в установках высокого и сверхвысокого напряжения. Измерительный импульс практически мгновенно передается к фотоприемникам.

Имеются конструкции трансформаторов тока, в которых передающее устройство состоит из модулятора и светодиода. Световой поток полупроводникового светодиода зависит от измеряемого тока и его фазы.

Оптико-электронный трансформатор тока с частотной модуляцией (ОЭТТЧ) на 750 кВ и 2000 А имеет четыре оптических канала − один для измерения и три для защиты. Каждый канал связан со своим первичным преобразователем. Канал измерения рассчитан на нормальную работу при токах до 1,2 I_ном, при этом погрешность не превышает ±1%. Каналы защиты рассчитаны так, что передают без искажения импульсы при токах до 20 I_ном.

Оптико-электронные измерительные трансформаторы позволяют контролировать не только ток, но и мощность (полную, активную, реактивную) установки, сопротивление на ее зажимах, а также моменты перехода мгновенных значений тока и напряжения через нулевое значение.

ОЭТ целесообразно применять в установках 750 кВ и выше, а также для измерения больших токов (20 − 50 кА) при напряжении 10 − 24 кВ, импульсных токов и параметров переходных режимов.

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ

ОСНОВНЫЕ ПОНЯТИЯ

Трансформаторы напряжения служат для преобразования напряжения установки или участка сети в напряжение, удобное для измерения стандартными приборами, питания защиты, автоматики, телемеханики и сигнализации, а также для изоляции приборов и эксплуатирующего их персонала от высокого напряжения.

Схема включения однофазного трансформатора напряжения показана на рис. 5.14, первичная обмотка включена на напряжение сети U₁, а ко вторичной обмотке (напряжение U₂) присоединены параллельно катушки измерительных приборов и реле.

Для безопасности обслуживания один выход вторичной обмотки заземлен. Трансформатор напряжения в отличие от трансформатора тока работает в режиме, близком к холостому ходу, так как сопротивление параллельных катушек приборов и реле большое, а ток, потребляемый ими, невелик.

Номинальный коэффициент трансформации определяется следующим выражением:

К_U= U_1НОМ/U_2НОМ,

где U_1НОМ, U_2НОМ − номинальные первичное и вторичное напряжения, соответственно.

Рассеяние магнитного потока и потери в сердечнике приводят к погрешности измерения.

Так же как и в трансформаторах тока, вектор вторичного напряжения сдвинут относительно вектора первичного напряжения не точно на угол 180°. Это определяет угловую погрешность. В зависимости от номинальной погрешности различают классы точности 0,2; 0,5; 1; 3.

Рис. 5.14. Схема включения трансформатора напряжения:

1 − первичная обмотка; 2 − магнитопровод; 3 − вторичная обмотка

Погрешность зависит от конструкции магнитопровода, магнитной проницаемости стали и от cos j вторичной нагрузки. В конструкции трансформаторов напряжения предусматривается компенсация погрешности по напряжению путем некоторого уменьшения числа витков первичной обмотки, а также компенсация угловой погрешности за счет специальных компенсирующих обмоток.

Суммарное потребление обмоток измерительных приборов и реле, подключенных к вторичной обмотке трансформатора напряжения, не должно превышать номинальную мощность трансформатора напряжения, так как в противном случае это приведет к увеличению погрешностей.

Трансформаторы напряжения подсоединяют к точкам электрической цепи, между которыми необходимо измерить напряжение. Включение трансформаторов напряжения 6−10 кВ производят разъединителями, а защиту электроустановок от их повреждения − предохранителями.

Трансформаторы напряжения выполняют однофазными и трехфазными, двухобмоточными и трехобмоточными, масляными и сухими. К числу сухих относят и трансформаторы с изоляцией из эпоксидных смол.

Масляные трансформаторы напряжения имеют ряд недостатков: необходимость постоянного надзора и периодической замены масла, непригодность к установке в помещениях с повышенной пожарной опасностью и для передвижных установок в условиях бездорожья и тряски; большие габаритные размеры и массу. Трансформаторы напряжения с литой изоляцией из эпоксидных смол лишены указанных недостатков.

Масляные трансформаторы напряжения изготовляют с первичными обмотками на все стандартные напряжения электрических сетей и вторичными на напряжения 100; 100/ и 100/3 В. В схемах электроустановок напряжением 6 − 10 кВ используют однофазные (НОЛ-11-06, ЗНОЛ-09), масляные (НОМ-6 и НОМ-10), трехфазные (НТМК-6 и НТМК-10) и трехфазные пятистержневые (НТМИ-6, НТМИ-10) трансформаторы, имеющие специальную обмотку для контроля изоляции. В пятистержневом трансформаторе два дополнительных стержня магнитопровода позволяют замыкаться магнитному потоку нулевой последовательности при однофазных замыканиях на землю в сети. В устройствах до 1000 В применяют трансформаторы НОС-0,5 и НТС-0,5.

Вторичные обмотки (за исключением дополнительной обмотки НТМИ) трансформаторов напряжения заземляют. Схемы включения трансформаторов показаны на рис. 5.15, а −г.

На рис. 5.15, а показана схема включения однофазного трансформатора для измерения напряжения. Схема включения двух однофазных трансформаторов напряжения для питания обмоток счетчиков, ваттметров представлена на рис. 5.15, б. На рис. 5.15, в представлена схема включения трехфазного двухобмоточного трансформатора для питания обмоток вольтметров, счетчиков, ваттметров. Схема включения трехфазного трехобмоточного трансформатора напряжения показана на рис. 5.15, г. Такая схема включения позволяет осуществлять питание различных приборов измерения и учета от основной обмотки, а от дополнительных обмоток – приборов контроля изоляции и реле защиты от замыканий на землю.

Рис. 5.15. Схемы включения трансформаторов напряжения:

1 – разъединитель; 2 – предохранитель ПКТ; 3, 4, 5 – трансформаторы

КОНСТРУКЦИИ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ

По конструкции различают трехфазные и однофазные трансформаторы. Трехфазные трансформаторы напряжения применяются при напряжении до 18 кВ, однофазные — на любые напряжения. По типу изоляции трансформаторы могут быть сухими, масляными и с литой изоляцией. Обмотки сухих трансформаторов выполняются проводом ПЭЛ, а изоляцией между обмотками служит электрокартон. Такие трансформаторы применяются в установках до 1000 В (НОС-0,5 − трансформатор напряжения однофазный, сухой, на 0,5 кВ).

Трансформаторы напряжения с масляной изоляцией применяются на напряжение 6-1150 кВ в закрытых и открытых распределительных устройствах. В этих трансформаторах обмотки и магнитопровод залиты маслом, которое служит для изоляции и охлаждения.

Следует отличать однофазные двухобмоточные трансформаторы НОМ-6, НОМ-10, НОМ-15, НОМ-35 от однофазных трехобмоточных ЗНОМ-15, ЗНОМ-20, ЗНОМ-35.

Схема обмоток первых показана на рис. 5.16, а. Такие трансформаторы имеют два ввода высокого напряжения (ВН) и два ввода низкого напряжения (НН), их можно соединить по схемам открытого треугольника, звезды, треугольника.

У трансформаторов второго типа (рис. 5.16,б) один конец обмотки ВН заземлен, единственный ввод ВН расположен на крышке, а вводы НН − на боковой стенке бака. Обмотка ВН рассчитана на фазное напряжение, основная обмотка НН − на 100/ В, дополнительная обмотка − на 100/3 В. Такие трансформаторы называются заземляемыми.


а) НОМ-35	б) ЗНОМ-35

Рис. 5.16 Трансформаторы напряжения однофазные масляные:

1 − ввод ВН; 2 − коробка вводов НН; 3 − бак

Трансформаторы типов ЗНОМ-15, ЗНОМ-20, ЗНОМ-24 устанавливаются в комплектных шинопроводах мощных генераторов. Для уменьшения потерь от намагничивания их баки выполняются из немагнитной стали. На рис.4.17 показана установка такого трансформатора в комплектном токопроводе.

Трансформатор с помощью ножевого контакта 3, расположенного на вводе ВН, присоединяется к пружинящим контактам, закрепленным на токопроводе 1, закрытом экраном 2. К патрубку 5 со смотровыми люками 4 болтами 6 прикреплена крышка трансформатора. Таким образом, ввод ВН трансформатора находится в закрытом отростке экрана токопровода. Зажимы обмоток НН выведены на боковую стенку бака и закрываются отдельным кожухом.

Рис. 5.17. Установка трансформатора напряжения ЗНОМ-20

в комплектном токопроводе:

1 – токопровод; 2 – экран; 3 – ножевой контакт; 4 – смотровой люк;

5 – патрубок; 6 – болты

Трехфазные масляные трансформаторы типа НТМИ имеют пятистержневой магнитопровод и три обмотки, они предназначены для присоединения приборов контроля изоляции.

Все шире применяются трансформаторы напряжения с литой изоляцией. Заземляемые трансформаторы напряжения серии ЗНОЛ.06 имеют пять исполнений по номинальному напряжению: 6, 10, 15, 20 и 24 кВ. Магнитопровод в них ленточный, разрезной, С-образный, что позволило увеличить класс точности до 0,2. Такие трансформаторы имеют небольшую массу, могут устанавливаться в любом положении, пожаробезопасны.Трансформаторы ЗНОЛ.06 предназначены для установки в КРУ и комплектных токопроводах вместо масляных трансформаторов НТМИ и ЗНОМ, а трансформаторы серии НОЛ.08 − для замены НОМ-6 и НОМ-10.

На рис. 5.18 показан однофазный двухобмоточный трансформатор с незаземленными выводами типа НОЛ-08-6 на 6 кВ. Трансформатор представляет собой литой блок, в который залиты обмотки и магнитопровод. Выводы первичной обмотки А, X, выводы вторичной обмотки а, х расположены на переднем торце трансформатора и закрыты крышкой.

В установках 110 кВ и выше применяются трансформаторы напряжения каскадного типа НКФ. В этих трансформаторах обмотка ВН равномерно распределяется по нескольким магнитопроводам, благодаря чему облегчается ее изоляция. Трансформатор НКФ-110 (рис. 5.19) имеет двухстержневой магнитопровод, на каждом стержне расположена обмотка ВН, рассчитанная на U_ф/2. Так как общая точка обмотки ВН соединена с магнитопроводом, то он по отношению к земле находится под потенциалом U_ф/2. Обмотки ВН изолируются от магнитопровода также на U_ф/2. Обмотки НН (основная и дополнительная) намотаны на нижнем стержне магнитопровода. Для равномерного распределения нагрузки по обмоткам ВН служит обмотка связи П. Такой блок, состоящий из магнитопровода и обмоток, помещается в фарфоровую рубашку и заливается маслом.

Рис. 5.18. Трансформатор напряжения НОЛ-08-6

Рис. 5.19. Трансформатор напряжения НКФ-110: а − схема; б − конструкция;

1 − ввод высокого напряжения; 2 − маслорасширитель; 3− фарфоровая рубашка;

4 − основание; 5 − коробка вводов НН

Трансформаторы напряжения НДЕ на 220 кВ состоят из двух блоков, установленных один над другим, т. е. имеют два магнитопровода и четыре ступени каскадной обмотки ВН с изоляцией на U_ф/4. На рис. 5.20 представлены схема и установка трансформатора НДЕ-500-72.

а) схема

б) установка НДЕ-500-72

Рис. 5.20. Трансформатор НДЕ:

1 – делитель напряжения; 2 – разъединитель; 3 – трансформатор напряжения

и дроссель; 4 – заградитель высокочастотный; 5 – разрядник; 6 – привод

Трансформаторы напряжения НКФ-330 и НКФ-500 соответственно имеют три и четыре блока, то есть шесть и восемь ступеней обмотки ВН. Чем больше каскадов обмотки, тем больше их активное и реактивное сопротивление, возрастают погрешности, и поэтому трансформаторы НКФ-330, НКФ-500 выпускаются только в классах точности 1 и 3. Кроме того, чем выше напряжение, тем сложнее конструкция трансформаторов напряжения, поэтому в установках 500 кВ и выше применяются трансформаторные устройства с емкостным отбором мощности, присоединенные к конденсаторам высокочастотной связи С1 с помощью конденсатора отбора мощности С2 (рис. 5.20, а). Напряжение, снимаемое с С2 (10−15 кВ), подается на трансформатор НДЕ, имеющий две вторичные обмотки, которые соединяются по такой же схеме, как и у трансформаторов НКФ или ЗНОМ.

Для увеличения точности работы в цепь его первичной обмотки включен дроссель L, с помощью которого контур отбора напряжения настраивается в резонанс с конденсатором С2. Дроссель L и трансформатор TV встраиваются в общий бак и заливаются маслом. Заградитель 3В не пропускает токи высокой частоты в трансформатор напряжения. Фильтр присоединения Z предназначен для подключения высокочастотных постов защиты. Такое устройство получило название емкостного трансформатора напряжения НДЕ. На рис. 5.20, б показана установка НДЕ-500-72.

При надлежащем выборе всех элементов и настройке схемы устройство НДЕ может быть выполнено на класс точности 0,5 и выше. Для установок 750 и 1150 кВ применяются трансформаторы НДЕ-750 и НДЕ-1150.

Контрольные вопросы

1. Объясните назначение измерительных трансформаторов тока. Изобразите схемы

их включения.

2. Изложите основные технические характеристики измерительных трансформаторов

тока.

3. Какие типы измерительных трансформаторов тока для внутренней установки

применяются в настоящее время?

4. Расскажите об устройстве и принципе работы трансформатора тока для

внутренней установки на примере ТПОЛ-20.

5. Расскажите об устройстве и принципе работы трансформатора тока ТПЛ-10.

6. Расскажите об устройстве трансформатора тока ТЗЛ и его особенностях.

7. Расскажите об устройстве и принципе работы трансформатора тока

для наружной установки на примере ТФЗМ.

8. Объясните устройство и принцип работы оптико-электронного трансформатора

тока ОЭТТФ.

9. Каково назначение измерительных трансформаторов напряжения?

Нарисуйте схемы включения трансформаторов.

10. Изложите основные технические характеристики измерительных трансформаторов

напряжения.

11. Какие типы трансформаторов напряжения для внутренней установки

применяются в настоящее время?

12. Объясните устройство и принцип работы измерительного трансформатора

напряжения ЗНОМ.

13. Расскажите об устройстве и принципе работы измерительного трансформатора

напряжения НТМИ.

14. Расскажите об устройстве и принципе работы измерительного трансформатора

НКФ-110.

Тема № 6

Что делать, если нет взаимности? А теперь спустимся с небес на землю. Приземлились? Продолжаем разговор…

ЧТО ПРОИСХОДИТ ВО ВЗРОСЛОЙ ЖИЗНИ? Если вы все еще «неправильно» связаны с матерью, вы избегаете отделения и независимого взрослого существования…

Что будет с Землей, если ось ее сместится на 6666 км? Что будет с Землей? — задался я вопросом. ..

Система охраняемых территорий в США Изучение особо охраняемых природных территорий(ООПТ) США представляет особый интерес по многим причинам…

Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:

особенности, принцип работы и применение

Для начала разберемся, для чего служит трансформатор и что это такое. Это электрическая машина, предназначенная для изменения напряжения тока. Они бывают разные в зависимости от назначения. Существуют трансформаторы тока, напряжения, согласующие, сварочные, силовые, измерительные. У всех разные задачи, но однозначно их объединяет принцип действия. Любые трансформаторы работают на переменном токе. Не существует таких устройств постоянного тока. Все они имеют первичную и вторичную обмотки.

Что называют первичной, а что — вторичной обмоткой?

Первичной считается та, на которую приходит напряжение, а вторичная – та, с которой его снимают. Предположим, что мы имеем трансформатор, который преобразует 220 В переменного тока в 12 В. В таком случае первичной обмоткой является та, которая на 220 В. Но трансформаторы могут не только понижать, но и повышать напряжение. Таким образом, подключая 12 В переменного тока на ранее указанную вторичную обмотку, мы с первичной можем снимать 220 В. Таким образом они меняются местами.

В некоторых случаях вторичных обмоток может быть несколько. Например, в старых телевизорах стояли устройства с одной первичной обмоткой и множеством вторичных, напряжение на которых варьировалось от 3,3 до 90 В. В любом случае трансформатор служит для преобразования напряжений и токов до оптимальных значений.

Закон сохранения энергии

Следует понимать, что данный агрегат не берет энергию из ниоткуда. Для примера возьмем трансформатор с напряжением первичной обмотки 220 В и током 5 А. Это значит, что его мощность составляет 1100 Вт. Со вторичной обмотки на 22 В мы сможем снять ток не более 50 А. Переведя в ватты, получаем те же 1100 Вт. Больше мощности со вторичной обмотки мы не снимем. При попытке это сделать устройство просто выйдет из строя. Таким образом, становится ясно, для чего служит трансформатор. Для преобразования переменного напряжения в постоянное. Далее расскажем подробнее о каждом виде таких устройств.

Измерительные трансформаторы

Такие приборы служат для снижения величин до приемлемых для измерительных приборов. Применяются они в контрольно-измерительных приборах. Также можно встретить такие устройства в микропроцессорной технике. Там они работают как датчик, который посылает сигналы разного уровня на плату, в зависимости от чего последняя «принимает решение» о дальнейшем функционировании прибора.

Как правило, они обладают высокой точностью и не предназначены для питания потребителей. Примерами, для чего служат измерительные трансформаторы, могут быть приведенные ниже устройства для преобразования тока и напряжения. Мы постараемся максимально подробно объяснить их назначение.

Трансформаторы тока

Для чего служат подобные устройства? Они предназначены для снижения величины тока до приемлемой измерительным оборудованием. По сути, они являются промежуточным оборудованием между проводниками, с которых необходимо снять значение величины, и измерительным механизмом. Применяются такие трансформаторы, как уже было ранее сказано, в измерительных приборах, оборудовании защиты и автоматике. Подключаются же они таким образом: первичная обмотка имеет несколько витков и включается последовательно нагрузке, а вторичная — на минимально возможное сопротивление защитного или измерительного оборудования.

Обычно такие трансформаторы поставляются вместе с самим оборудованием, так как незначительные изменения в сопротивлении нагрузки повлияют на точность измерений, а оборудование защиты не будет работать должным образом. Конструктивная особенность и способ подключения таких приборов делают невозможным питание потребителя.

Трансформаторы напряжения

Этот вид устройств не применяется для питания потребителей, а необходим для создания гальванической развязки между высоковольтной и низковольтной частью. Метод изготовления ничем не отличается от силовых видов устройств с аналогичным названием. Все так же имеется первичная и вторичная обмотки, сечение провода довольно низкое, что не позволяет использовать его для питания потребителей.

Для примера возьмем киловольтметр. Дело в том, что соорудить прибор, который бы держал высокое напряжение, слишком накладно. Поэтому между измерительными щупами, которые снимают значение величин, и прибором устанавливается трансформатор напряжения. Он преобразует высокие величины до приемлемых измерительным механизмом (примерно 100 В). Такая мера позволяет не вносить изменения в измерительный механизм. В некоторой степени такая схема подключения позволяет обезопасить электрика, который проводит замеры.

Также их применяют для установки в различные автоматизированные системы управления и защиты. Теперь вы знаете для чего служат трансформаторы напряжения. Перейдем к следующему типу – сварочным устройствам с одноименным названием.

Силовые трансформаторы

Это более мощные устройства, которые многие из вас видели. Далее подробно расскажем, для чего служат силовые трансформаторы. Они нужны для повышения/понижения напряжения посредством электромагнитной индукции до той величины, которая необходима потребителю. В случае с данными устройствами под словом “потребитель” подразумеваются производства и жилые дома.

Самым ярким примером служат устройства, которые понижают 6(10) кВ до приемлемых 380 В, которые уже отдельно взятой фазой в совмещении со средней линией питают наши дома необходимыми 220 В. А пример такого повышающего трансформатора можно встретить в микроволновке, где тот из сетевых 220 В делает необходимые для работы магнетрона 2 кВ. Высоковольтные агрегаты (свыше 1000 В) почти всегда трехфазные, и их подразделяют на устройства масляного или воздушного охлаждения, а также по климатическому исполнению и по напряжению первичной обмотки.

Особенностью трехфазных трансформаторов является то, что в зависимости от включения обмоток (звезда-треугольник) можно изменять рабочее напряжение в 1,73 раза. Допустим, данный агрегат, соединенный треугольником на 6 кВ, может работать в сети 10 кВ, если, конечно, производитель позаботился о такой возможности со стороны изоляции. Бывают такие трансформаторы, как выше указанно, трехфазные и однофазные. Предназначены устройства для работы с различными мощностями в зависимости от нужд потребителя.

Однофазные трансформаторы, которые раньше использовались как блоки питания, сейчас активно вытесняются различными электронными преобразователями, которые обладают большим КПД, меньшим весом и габаритами. Также силовые устройства можно подразделить по типу исполнения магнитопровода на стержневые и броневые.

Трансформатор со стержневым магнитопроводом устроен таким образом, что на П-образную деталь устанавливают на 2 катушки, а сверху замыкают ярмом. Преимуществом является то, что элементы фактически не соприкасаются друг с другом.

В броневом магнитопроводе катушка устанавливается на Ш-образную деталь. Секция, на которой находятся проводники, обычно сначала наматывается как первичная, а затем, через термостойкий разделитель, как вторичная. Преимуществом является усиленная механическая защита обмоток.

Также существуют тороидальные сердечники, но они выполняются из ферритовых колец, т. к. сооружать такую конструкцию из шихтованного магнитопровода накладно. Такие агрегаты обычно применяются в электронике и работают на высоких частотах.

Сварочные трансформаторы

Для чего служат подобные устройства? По сути, они являются самостоятельными агрегатами. То есть сварочный трансформатор — это не обвязка, обеспечивающая работу какого-либо устройства, а он сам является полноценным прибором. Назначение такого аппарата — это понижение сетевого напряжения до сравнительно низкого, примерно 50-60 В, и обеспечение большого тока.

При таком напряжении пробивает довольно короткая дуга, но поистине огромный ток обеспечивает ей большую мощность. Благодаря последнему параметру осуществляется сварка или резка металла.

Такие трансформаторы, как правило, имеют подстройку тока. Это необходимо для изменения диаметра и типа сварочного электрода. Правда, сварочные трансформаторы для бытового использования все больше вытесняются инверторами. Что не удивительно, ведь у сварочного преобразователя КПД ниже. Он сильно сажает сетевое напряжение, потребляя большие токи на первичную обмотку, обладает большим весом, низкой мобильностью, довольно сильно нагревается по сравнению с аппаратами инверторного типа.

Теперь вы знаете, как работает и для чего служит сварочный трансформатор.

Согласующий

Трансформатор данного типа применяется в различных многокаскадных схемах для согласования сопротивления между различными частями схемы. Можно встретить его в ламповом звуковом усилителе. Обычно в таких устройствах он является выходным.

Так для чего же служит трансформатор согласования с нагрузкой? Например, рабочее напряжение ламп в усилителе звуковых частот составляет 70-90 В, но ток мизерный. На динамики такое напряжение подавать нельзя, значит, его понижают до допустимого напряжения и, соответственно, ток повышается.

Целью такого трансформатора является понижение напряжения или повышение до значения, необходимого определенному узлу аппарата.

Заключение

Все аппараты для преобразования тока и напряжения объединяет принцип действия. Ключевые параметры, на которые стоит обращать внимание при покупке: напряжение первичной, вторичной обмотки, частота, коэффициент мощности и, соответственно, мощность и выходной ток.

В быту данный агрегат уже почти не применяется. Ведь сварочный трансформатор заменил инвертор, а его аналоги в блоках питания уже заменили электронные преобразователи напряжения. Делается это по причине того, что устройства обычно обладают, по сравнению с электронными, большим весом, а также они не выгодны с экономической точки зрения из большого расхода цветного металла при производстве и дорогого ремонта. В скором времени останутся в производстве только трансформаторные подстанции, но лишь в тех местах, где заменить их электронными компонентами не будет возможности.

В этой статье мы постарались объяснить, для чего служат трансформаторы, и немного рассказали об их основных видах.

В чем разница между трансформатором тока и трансформатором напряжения

Содержание

Трансформатор тока и трансформатор напряжения (также называемый трансформатором напряжения) являются измерительными устройствами. ТТ понижает токовые сигналы для целей измерения, в то время как ТТ понижает высокие значения напряжения до более низких. Трансформаторы предназначены для измерения точности и безопасности энергосистем.

Кроме того, трансформатор CT и PT уменьшает ток и напряжение от высокого до низкого значения. Трансформатор тока и трансформатор напряжения имеют аналогичную конструкцию, поскольку они имеют магнитную цепь в первичной и вторичной обмотках.

Несмотря на это, у них есть явные отличия. В этом посте рассказывается о трансформаторе тока и трансформаторе напряжения и подчеркиваются различия между ними.

Что такое трансформатор тока и трансформатор напряжения

Трансформатор тока

Трансформаторы тока, также известные как трансформаторы тока, представляют собой устройства, измеряющие переменный ток. Они широко используются для измерения токов большой величины.

Трансформатор тока существенно снижает (понижает) высокий ток до более низкого, более безопасного уровня, которым вы можете правильно управлять. Он понижает измеряемый ток, чтобы его можно было измерить амперметром среднего диапазона.

Функции трансформатора тока включают:

Преобразование больших первичных токов в малые токи 1A/5A
Подача тока на обмотку измерительного прибора и защитного реле
Отделяет первичное напряжение от вторичного.

Характеристики трансформатора тока включают:

Сопротивление катушки тока прибора, с которой соединена вторичная обмотка ТТ, мало. Трансформатор ТТ работает в состоянии близком к короткому замыканию при нормальных условиях
Первичная обмотка установлена последовательно по току.

Трансформаторы напряжения

С другой стороны, трансформаторы напряжения, также известные как трансформаторы напряжения , измеряют параметры источника питания. В то время как трансформатор тока измеряет ток, трансформатор напряжения измеряет напряжение.

В большинстве американских домов для различных целей используется разное напряжение.

Трансформаторы напряжения (напряжения) выполняют следующие функции:

Он измеряет и уменьшает значения высокого напряжения до более низких значений
Трансформаторы напряжения пропорционально преобразуют высокое напряжение в стандартное вторичное напряжение 100 В или ниже для облегчения использования защитных и измерительных приборов/устройств
Для изоляции высокого напряжения от электриков, использующих PT.

Разница между трансформаторами тока и трансформаторами напряжения

Функция

Одно из основных различий между трансформаторами CT и PT заключается в их функциях.

С одной стороны, трансформатор тока снижает высокий ток до более безопасного и управляемого уровня, который можно измерить. Он преобразует большие первичные токи в малые токи 1A/5A, которые можно измерить амперметром.

С другой стороны, потенциал (трансформатор напряжения) измеряет и уменьшает высокие значения напряжения до меньших значений. Он преобразует высокое напряжение в стандартное вторичное напряжение 100 В или ниже.

Трансформатор тока делится на два типа, в том числе с обмоткой и с закрытым сердечником. Трансформатор напряжения также делится на две категории (типа), включая электромагнитное и емкостное напряжение.

Соединение

В трансформаторе тока первичная обмотка соединена последовательно с линией передачи, ток которой измеряется, и полный линейный ток протекает через обмотку. С другой стороны, трансформатор напряжения подключен параллельно цепи, что означает, что на обмотке появляется полное линейное напряжение.

Коэффициент трансформации

Коэффициент трансформации в трансформаторе тока высокий, а в трансформаторе напряжения низкий.

Первичная и вторичная обмотка

В трансформаторе тока первичная обмотка имеет меньшее число витков и пропускает измеряемый ток. В трансформаторах напряжения первичная обмотка имеет много витков и несет измеряемое напряжение.

В трансформаторе тока вторичная обмотка имеет большое количество витков на вторичной стороне и соединена с токовой обмоткой прибора. В трансформаторе напряжения вторичная обмотка имеет небольшое число витков на вторичной стороне и соединена со счетчиком или прибором.

Трансформатор тока изготовлен из кремнистой стали, а трансформатор напряжения изготовлен из высококачественной стали, работающей при низкой плотности потока.

Первичный ток

В трансформаторе тока первичный ток не зависит от условий вторичной цепи. С другой стороны, в трансформаторе напряжения первичный ток зависит от состояния вторичной цепи.

С трансформатором тока вы можете использовать амперметр на 5 ампер для измерения больших токов, таких как 200 ампер. С другой стороны, с трансформатором напряжения вы можете использовать вольтметр на 120 В для измерения высоких напряжений, таких как 11 кВ.

Вторичная сторона

В трансформаторе тока вторичная обмотка не может быть разомкнута во время работы. С другой стороны, в потенциальном трансформаторе вы можете разомкнуть вторичную цепь без каких-либо повреждений.

Вводимое значение

В трансформаторе тока входным значением является постоянный ток, тогда как в потенциальном токе это постоянное напряжение.

Диапазон вторичной обмотки

В трансформаторе тока диапазон составляет 1 А или 5 А, а в трансформаторе напряжения — 110 В.

Бремя

Трансформатор тока не зависит от вторичной нагрузки, тогда как трансформатор напряжения зависит от вторичной нагрузки.

Приложения

Трансформатор тока имеет различные области применения, в том числе измерение тока и мощности, контроль работы электросети и управление защитным покрытием.

С другой стороны, применение трансформатора напряжения включает источник питания, измерение и рабочее защитное покрытие.

Как правило, вторичная обмотка трансформатора тока допускает короткое замыкание, но не обрыв цепи. С другой стороны, вторичная сторона потенциального трансформатора допускает обрыв цепи, но не допускает короткого замыкания.

Заключение

В конечном счете, испытания трансформаторов тока и испытаний трансформаторов напряжения обеспечивают правильную работу измерительных трансформаторов. Это также гарантирует, что напряжение и ток остаются в установленных пределах. Трансформеры убедитесь, что ваши электрические гаджеты или бытовая техника защищены от внезапных проблем с электричеством.

Обратитесь к специалисту-электрику за дополнительной помощью и дополнительной информацией о различиях между трансформаторами тока и напряжения.

CHINT Саудовская Аравия: стратегия локализации для стимулирования развития

В соответствии с глобальной стратегией CHINT, рынок Саудовской Аравии является очень перспективным из-за его сильной экономической мощи, постоянно оптимизируемой деловой среды, сильных инвестиций в

Подробнее »

Новости

ENLIT ASIA｜CHINT дебютирует с новыми измерительными решениями

С 20 по 22 сентября 2022 года выставка ENLIT ASIA успешно завершилась в Бангкоке, Таиланд. Как выставка электроэнергии и интеллектуальных счетчиков самого высокого уровня

Подробнее »

Что такое ТТ? (Трансформаторы тока)

Трансформаторы тока – Обзор

Трансформаторы тока представляют собой измерительные устройства, которые используются для безопасного воспроизведения тока низкого уровня, точно отражающего более высокий уровень тока. В основном они используются с целью учета (измерения) и защиты. Они бывают разных размеров, форм и номиналов, чтобы соответствовать широкому спектру приложений.

Трансформаторы тока не обязательно являются постоянными установками, модели и стили меньшего размера созданы специально для простоты использования с временными приложениями. Стационарные установки обычно включают трансформаторы тока немного большего размера, и их можно найти на генераторах, трансформаторах и подключенных нагрузках. Стационарные установки обычно требуются, когда физическое или коммерческое лицо хочет постоянно измерять ток, протекающий в системе, с определенной точки в течение длительного периода времени.

Трансформаторы тока – Принцип работы

Трансформаторы тока представляют собой приборы с замкнутым контуром, состоящие из магнитного сердечника и вторичной обмотки вокруг этого сердечника. В первичной обшивке трансформатора тока провод с током, который мы хотим измерить, проходит через центр сердечника.

Говорят, что первичная обмотка, по которой протекает основной ток, имеет один контур обмотки. Провод создает магнитное поле, которое управляет током во вторичной обмотке, которая затем используется в качестве выхода трансформатора тока. Ток вторичной обмотки пропорционален току, протекающему через центр сердечника.

Пример:

Возьмите ТТ с номиналом 1000 к 5 или соотношением витков 200 к 1.
1000 ампер протекает через первичную цепь (первичную обмотку).
Теперь через вторичную обмотку протекает ток 5 ампер, исходя из приведенного выше коэффициента.
Мы можем вычислить третью неизвестную переменную, если две другие известны из: коэффициента, тока первичной цепи, тока вторичной цепи.

ТТ – использование в энергетике

Как мы уже установили, трансформаторы тока используются в основном для учета и защиты. Проблема в том, что это все еще не приближает нас к пониманию , почему они используются.

Большинство домохозяйств будут оснащены счетчиками потребления для точного измерения того, сколько газа или электричества используется за определенный период времени. Исторически сложилось так, что клиентам приходилось вручную считывать значения этого счетчика и отправлять их своему поставщику энергии для выставления счетов. За последние несколько лет интеллектуальные счетчики взяли верх, избавив от необходимости представлять показания и предоставляя более точные данные для выставления счетов.

Но что происходит, когда поставщик энергии не может измерить расход?

Чаще всего это происходит с бизнес-клиентами, которым требуется огромное количество энергии – просто невозможно установить один маленький счетчик потребления для измерения огромного ежемесячного потребления. Чтобы обойти это, установлены трансформаторы тока. Это позволяет точно измерять потребление, не подвергая кого-либо ненужной опасности.

ТТ – промышленный жаргон

Энергетическая отрасль известна своей смехотворно сложной терминологией, изобилующей жаргоном и взаимозаменяемыми терминами. Перед тем, как погрузиться, это имеет смысл, чтобы погрузиться в более глубокое, чтобы ознакомиться с некоторыми из соответствующих терминов ниже:

Аббревиатура	Описание
CT
CT
CT
CT. понизить электрический ток до уровня, с которым могут работать обычные амперметры.
Коэффициент трансформации трансформатора тока	Коэффициент трансформации трансформатора тока	Этот коэффициент имеет решающее значение для обеспечения правильного программирования вашего счетчика.
DA	Агрегатор данных	Агент, отвечающий за получение, управление и сопоставление данных для предоставления поставщикам для выставления счетов.
DC	Сборщик данных	Агент, отвечающий за получение, управление и сопоставление данных для предоставления поставщикам для выставления счетов.
DR	Data Retriever	Агент, ответственный за получение, управление и сопоставление данных для предоставления поставщикам для выставления счетов.
–	Заявленная мощность	Мощность нового электроснабжения – измеряется в кВА.
DNO	Оператор распределительной сети	Компания, имеющая лицензию на поставку электроэнергии в одну (или несколько) из 14 распределительных зон Великобритании.
EAC	Предполагаемое годовое потребление	Расчетное количество электроэнергии, которое вы будете использовать в течение года (измеряется в кВтч).
HH	Полчаса	Получасовые счетчики записывают точные данные о потреблении каждые тридцать минут.
ВН	Высокое напряжение	Национальная энергосистема передает энергию при высоком напряжении. Электричество высокого напряжения может причинить серьезный вред человеку.
кВА	Киловольт-ампер	Наиболее распространенная единица измерения в энергетическом бизнесе.
MOP	Оператор счетчика	Компания, отвечающая за техническое обслуживание и ремонт вашего счетчика.
MPAN	Административный номер пункта учета	Уникальный идентификационный номер пункта электроснабжения.
MPAS	Административная служба счетчиков	Управляется оператором распределительной сети для данной области. Они предоставляют MPAN для новых поставок.
NHH	Без получасового счетчика	NHH устанавливаются в помещениях, не соответствующих порогу потребления получасового счетчика.
–	Однофазный или трехфазный	Различные способы подачи электроэнергии переменного тока.
–	Класс профиля	Система классификации, используемая для описания того, сколько энергии будут использовать потребители и когда.
ТН (коэффициент)	Трансформатор напряжения	Предоставляется оператором распределительной сети.
WC	Счетчик полного тока	Счетчик, подключаемый непосредственно к однофазному или трехфазному кабелю питания.

ТТ – выбор исполнения

При обсуждении трансформаторов тока для приложений низкого и среднего напряжения необходимо учитывать три основных типа исполнения: прежде всего для измерения и защиты в распределительных щитах, щитах и распределительных устройствах.

Разделенное ядро: используется для более временных приложений. Чаще всего используется для контроля качества электроэнергии.

Накладной: Используется для более временных применений. Также чаще всего используется для измерения качества электроэнергии.

Трансформаторы тока — Шесть шагов для включения питания

Если вы хотите установить в своем помещении низковольтный измерительный трансформатор тока, вам следует выполнить следующие шесть шагов:

Шаг	Действие
1	Заполните договор на подключение.
2	Назначьте поставщика электроэнергии и предоставьте ему свой уникальный MPAN.
3	Назначить оператора счетчика и проинформировать поставщика электроэнергии.
4	Пригласите квалифицированного электрика для установки главного выключателя и отходящих кабельных трасс.
5	Согласовать дату включения.
6	Подтвердите, что дата включения подходит для всех заинтересованных сторон.

Трансформаторы тока – общие коэффициенты и номиналы предохранителей

Для того, чтобы дать некоторый контекст для некоторых из теорий, мы включили несколько примеров общих коэффициентов и другую информацию: Максимальный номинал предохранителя (А) 70-130 200 131-200 315 201-276 400 277-300 500

Metering CT Ratio	Equivalent Max kVA
500/5	345
1000/5	690
1500/5	1035
2500/5	1725

CTs – Для визуалов

В этой статье мы едва коснулись теории, лежащей в основе трансформаторов тока, еще многое предстоит узнать. Если вам интересно узнать больше о теории, лежащей в основе работы этой технологии, но вы считаете, что лучше всего учитесь через более визуально стимулирующий контент, тогда вам следует посмотреть это видео.

Трансформаторы тока – дополнительная информация

В Energy Solutions мы гордимся тем, что предоставляем наилучшие услуги, ориентированные на клиента, насколько это возможно. Мы знаем, что иметь дело с поставщиками энергии, которые прячутся за отраслевым жаргоном и сложной терминологией, может быть пугающе – так как же нам решить эту проблему?

Во-первых, мы публикуем подробные руководства и другие ресурсы на нашем веб-сайте, чтобы клиенты могли заглянуть за кулисы. Мы считаем, что грамотность в сфере энергетики является ключом к возвращению энергии в руки потребителя.

Во-вторых, мы предоставляем проверенный и проверенный опыт в области закупок энергии для наших клиентов. Будь то небольшой частный дом или крупный бизнес-объект – у нас есть все необходимое.

Если вам нужна дополнительная информация о любой из наших услуг, вы можете посмотреть на нашем веб-сайте или позвонить нам, чтобы узнать больше по телефону 0131 610 1688.

Мы с нетерпением ждем вашего ответа!

Общие вопросы

Что такое трансформатор тока?

Трансформаторы тока — это, по сути, измерительные устройства, которые используются для безопасного воспроизведения тока низкого уровня, точно отражающего более высокий уровень тока. В основном они используются с целью учета (измерения) и защиты.

Как работают трансформаторы тока?

Применяя уравнения Максвелла, трансформаторы тока способны воспроизводить ток низкого уровня, представляющий гораздо более высокий уровень тока. Этот более низкий уровень тока поддается измерению, а более высокий ток — нет. Измерив этот более низкий ток и объединив его с известным коэффициентом, мы можем рассчитать исходное значение тока.

Существуют ли различные типы трансформаторов тока?

Существует множество различных типов трансформаторов на выбор. Чаще всего ТТ бывают трех основных типов: с разъемным сердечником, сплошным сердечником и зажимными.

Можно ли демонтировать трансформатор тока после установки?

Трансформаторы тока большей частью съемные. Некоторые трансформаторы тока предназначены специально для временных измерений и установки. Стоит потратить некоторое время на изучение типа установленного трансформатора, так как некоторые из них будут намного сложнее, чем другие.

Для получения дополнительной информации об этом сообщении и о том, как Energy Solutions может помочь с электричеством, газом или водой, щелкните ссылки или ознакомьтесь с контактной информацией внизу страницы.

Изучение применения трансформаторов тока | Electronic Design

Трансформаторы тока могут выполнять функции управления цепями, измерять ток для измерения и управления мощностью, а также выполнять функции по обеспечению безопасности и ограничению тока. Они также могут вызывать события в цепи, когда контролируемый ток достигает заданного уровня. Мониторинг тока необходим на частотах от линии электропередачи 50 Гц/60 Гц до более высоких частот импульсных трансформаторов, которые колеблются в сотни килогерц.

С трансформаторами тока нужно думать о преобразовании тока, а не о коэффициентах напряжения. Коэффициенты тока обратно пропорциональны напряжениям. В отношении трансформаторов следует помнить, что P _из = (P _из — потери мощности в трансформаторе). Имея это в виду, давайте предположим, что у нас есть идеальный трансформатор без потерь, в котором P _из = P _из. Поскольку мощность равна напряжению, умноженному на ток, это произведение должно быть таким же на выходе, как и на входе. Это означает, что повышающий трансформатор 1:10 с увеличением напряжения в 10 раз приводит к уменьшению выходного тока в 10 раз. Это то, что происходит с трансформатором тока. Если трансформатор имеет одновитковую первичную обмотку и десять витков вторичной обмотки, каждый ампер в первичной обмотке дает 0,1 А во вторичной обмотке, или коэффициент тока 10:1. Это точно обратное отношение напряжения — сохранение произведения тока на вольт.

Как мы можем использовать этот преобразователь и знания для создания чего-то полезного? Обычно инженер хочет получить выходной сигнал на вторичной обмотке, пропорциональный первичному току. Довольно часто этот выход выражается в выходных вольтах на ампер первичного тока. Устройство, которое отслеживает это выходное напряжение, можно откалибровать для получения желаемых результатов, когда напряжение достигает заданного уровня.

Нагрузочный резистор, подключенный ко вторичной обмотке, создает выходное напряжение, пропорциональное номиналу резистора в зависимости от силы тока, протекающего через него. С нашим трансформатором с соотношением витков 1:10, который обеспечивает соотношение токов 10:1, можно выбрать нагрузочный резистор для получения желаемого напряжения. Если 1 А на первичной обмотке дает 0,1 А на вторичной, то по закону Ома увеличение нагрузочного резистора в 0,1 раза приведет к выходному напряжению на ампер.

Многие трансформаторы напряжения имеют регулируемые коэффициенты, которые обеспечивают желаемое выходное напряжение и компенсируют потери. Соотношение оборотов или фактические повороты не являются главной заботой конечного пользователя. Только выходное напряжение и, возможно, регулирование и другие параметры потерь могут иметь значение. При использовании трансформаторов тока пользователь должен знать коэффициент тока, чтобы использовать трансформатор. Знание ампер на входе на ампер на выходе является основой для использования трансформатора тока. Довольно часто конечные пользователи обеспечивают первичную обмотку проводом через центр трансформатора. Они должны знать, что такое вторичные витки, чтобы определить, каким будет их выходной ток. Как правило, в каталогах витки трансформаторов приводятся в качестве спецификации для использования.

Обладая этими знаниями, пользователь может выбрать нагрузочный резистор для получения желаемого выходного напряжения. Выходной ток 0,1 А для первичной обмотки 1 А на трансформаторе с соотношением витков 1:10 будет давать 0,1 В/А на нагрузочном резисторе 1 Ом, 1 В на ампер на нагрузочном резисторе 10 Ом и 10 В на ампер на нагрузочном резисторе 100 Ом.

На рис. 1 показан идеальный коэффициент трансформации. В этом анализе вторичное сопротивление постоянному току (R _DCR ) не учитывается. При рассмотрении тока вторичной обмотки только фактический ток влияет на V. От того, насколько точно можно определить этот ток, зависит точность предсказания V. Сопротивление постоянному току вторичной обмотки лучше всего анализировать, отражая его относительно первичной обмотки с помощью R _ДКР/Н ² .

При выборе нагрузочного резистора инженер может создать любое выходное напряжение на ампер, лишь бы оно не насыщало сердечник. Уровень насыщения сердечника является важным фактором при выборе трансформаторов тока. Максимальное произведение вольт-микросекунд указывает, что ядро может выдержать без насыщения. Нагрузочный резистор является одним из факторов, контролирующих выходное напряжение. Существует предел величины напряжения, которое может быть достигнуто на данной частоте. Поскольку частота = 1/период цикла, если частота слишком низкая (период цикла слишком длинный), так что произведение напряжения на время превышает пропускную способность магнитного потока сердечника, произойдет насыщение. Поток, существующий в сердечнике, пропорционален периоду цикла, умноженному на напряжение. В большинстве спецификаций указано максимальное произведение вольт-микросекунд, которое трансформатор тока может обеспечить через нагрузочный резистор. Превышение этого напряжения со слишком большим нагрузочным резистором приведет к насыщению трансформатора и ограничению напряжения.

Что произойдет, если нагрузочный резистор останется выключенным или разомкнется во время работы? Выходное напряжение будет расти, пытаясь развить ток, пока не достигнет напряжения насыщения катушки на этой частоте. В этот момент напряжение перестанет расти, и трансформатор не будет добавлять дополнительного импеданса к управляющему току. Следовательно, без нагрузочного резистора выходное напряжение трансформатора тока будет его напряжением насыщения на рабочей частоте.

В трансформаторе тока есть факторы, влияющие на КПД. Для полной точности выходной ток должен быть равен входному току, деленному на коэффициент витков. К сожалению, не весь ток передается. Часть тока не трансформируется во вторичную обмотку, а вместо этого шунтируется индуктивностью трансформатора и сопротивлением потерь в сердечнике. Как правило, индуктивность трансформатора вносит большую часть шунтирования тока, что снижает выходной ток. Вот почему важно использовать сердечник с высокой проницаемостью для достижения максимальной индуктивности и минимизации тока индуктивности. Необходимо поддерживать точное соотношение витков для получения ожидаемого вторичного тока и ожидаемой точности. Рис. 2 показывает, что преобразованный ток меньше входного тока на:

I _TRANSFORMED =I _INPUT -I _CORE -jI _MAG (1)

Как насчет эффекта трансформатора есть ли на текущем мониторинге? Вот где термин бремя входит в картину. Любое измерительное устройство изменяет цепь, в которой оно измеряет. Например, подключение вольтметра к цепи приводит к изменению напряжения по сравнению с тем, которое было до подключения вольтметра. Каким бы незначительным этот эффект ни был, а может и не быть, напряжение, которое вы считываете, не является напряжением, существовавшим до подключения измерителя. Это справедливо и для трансформатора тока. Нагрузочный резистор на вторичной обмотке отражается на первичную как (1/N ² ), который обеспечивает сопротивление последовательно с током на первичной обмотке. Это обычно имеет минимальный эффект и обычно важно только тогда, когда вас беспокоит ток, который будет существовать, когда трансформатор не находится в цепи, например, когда он используется в качестве временного измерительного устройства.

Обратите внимание на четыре компонента потерь в цепи Рис. 2 . Сопротивление первичного контура (PRI _DCR), сопротивление потерь в сердечнике (R _CORE), вторичного DCR (R _DCR ) уменьшается на 1/N ² , а резистор вторичной нагрузки R _BURDEN также уменьшается на коэффициент N ² . Это потери, которые влияют на источник тока (I). Сопротивления косвенно влияют на точность трансформатора тока. Их влияние на цепь, которую они контролируют, изменяет ее ток. Первичное сопротивление постоянному току (PRI _dcr) и вторичное DCR/N ² (R _DCR /N ²) не умаляют I _ввод, который считывается или влияет на точность фактических текущих показаний. Скорее, они изменяют ток по сравнению с тем, каким он был бы, если бы в цепи не было трансформатора тока. За исключением нагрузочного резистора, эти резисторы потерь являются компонентами, которые способствуют потерям в трансформаторе и нагреву.

Эта потерянная энергия обычно невелика по сравнению с мощностью в цепи, которую он контролирует. Обычно конструкция трансформатора и выбор нагрузочного резистора находятся в пределах максимальных потерь энергии, которые может допустить конечный пользователь. По мере того, как устройства с батарейным питанием получают более широкое распространение, а энергопотребление способствует энергетическому кризису, даже эта мощность может вызывать беспокойство. В этих обстоятельствах может потребоваться особое внимание при проектировании к энергопотреблению.

Трансформаторы тока — эффективный способ измерения тока. Поскольку нагрузочный резистор отражается на первичную обмотку через 1/N ² , сопротивление в контролируемой цепи может быть очень небольшим. Это позволяет создавать большее напряжение на выходе с минимальным влиянием на измеряемую цепь. Более простым и дешевым методом измерения тока является использование измерительного резистора, включенного последовательно с током. Однако этот метод можно использовать только тогда, когда энергопотребление имеет второстепенное значение. С более частым использованием устройств с батарейным питанием и преобладающей потребностью в снижении энергопотребления дополнительные расходы на трансформатор тока могут вскоре быть возмещены при использовании. Кроме того, при сильном токе или когда требуется напряжение любой величины, сенсорный резистор нецелесообразен.

Трансформаторы тока и напряжения — Peak Demand Inc

Опубликовано в h в измерительных трансформаторах по

Трансформаторы тока и напряжения

Стивен Шефер
Стивен является приглашенным автором Центра знаний Peak Demand и редактором журнала Learn Metering на сайте www. learnmetering.com.

Трансформаторы тока или трансформаторы тока и трансформаторы напряжения или трансформаторы напряжения используются в измерениях для понижения тока и напряжения до более безопасных и управляемых уровней. Многие люди хотят знать, что такое трансформатор тока и трансформатор напряжения. Здесь я попытаюсь демистифицировать путаницу с КТ и ПТ. Одна вещь, которую я также хочу отметить, это то, что счетчики с рейтингом CT используются не только в качестве вторичного электросчетчика, они также используются в качестве первичного электросчетчика. Счетчики с рейтингом CT также обычно являются счетчиками потребления.

Когда трансформаторы тока и трансформаторы тока используются в измерительной установке, такая установка называется трансформаторной. Некоторые люди называют счетчики, в которых используется комбинация CT PT или только CT, счетчиком с трансформатором тока. Услуги с рейтингом трансформатора работают параллельно с услугой. Это означает, что, в отличие от автономных услуг, питание клиента не прерывается при снятии счетчика. Причина, по которой они необходимы, заключается в том, что ток и/или напряжение измеряемой услуги слишком высоки. Это также зависит от политик и процедур утилиты. Например, некоторые коммунальные предприятия требуют, чтобы все, что превышает 480 В, было рассчитано на трансформатор. В то время как другие утилиты этого не делают.

Кроме того, некоторые коммунальные службы вообще не используют PT в услугах 480v. Я рекомендую воздержаться от этой практики из соображений безопасности техника счетчиков или обходчиков, которым может потребоваться установить или вывести эти счетчики из эксплуатации.

Итак, что делают компьютерные томографы? Как указывалось ранее, они служат для снижения высокого тока до безопасного управляемого уровня. Трансформаторы тока коммерческого класса рассчитаны на выдачу 5 ампер, когда сила тока в сети соответствует номинальному значению. Например, типичная установка в сети 120/208 на 400 А содержит трансформаторы тока 200:5. Когда 200 ампер проходят через первичную сторону трансформатора тока, 5 ампер выходят из вторичных клемм.

Трансформаторы тока имеют паспортные таблички и номинальные характеристики, как и любое другое электрооборудование. Наиболее важные вещи, которые следует отметить на заводской табличке, — это соотношение и рейтинговый коэффициент. Соотношение будет напечатано крупными буквами сбоку ТТ. Типичные соотношения: 200:5, 400:5, 600:5, 800:5 и так далее. Опять же, это означает, что когда заявленное значение тока в амперах проходит через первичную сторону трансформатора тока, 5 ампер проходит через вторичную сторону.

Рейтинговый коэффициент используется при определении размера ТТ, который следует использовать в конкретной установке. Некоторые КТ имеют коэффициент рейтинга 4, 3, 2 или 1,5. Это означает, что производитель заявляет, что точность ТТ превышает паспортную. Например, трансформатор тока 200:5 с номинальным коэффициентом 4 будет точно измерять ток до 800 ампер. Таким образом, если бы в этой конкретной сети было 800 ампер, то 20 ампер выходили бы из вторичной стороны трансформатора тока и в основании счетчика. Это важно, потому что мы хотим, чтобы размер наших CT был полностью насыщенным. Это означает, что мы хотим, чтобы размер ТТ 200:5 был таким, чтобы ток, протекающий через первичную сторону, был как можно ближе к 200 А. Когда ядро CT полностью насыщено, оно является наиболее точным. CT, как правило, теряют часть своей точности при более низких уровнях усиления.

Большинство современных счетчиков с трансформаторным номиналом относятся к классу 20. Это означает, что катушки тока внутри счетчика рассчитаны на непрерывный ток 20 ампер. Вы не хотите перегрузить счетчик, поместив более 20 ампер в основание измерителя, потому что вы неправильно выбрали трансформаторы тока. Например, вы не хотели бы вводить в эксплуатацию трансформаторы тока 200:5, которые, как вы знаете, будут потреблять 1000 ампер на первичной стороне. Это поместит 25 ампер в основание измерителя, превышающее номинальную мощность измерителя. Это приводит к упущенной выгоде.

Чтобы правильно выбрать ТТ, важно знать, какова будет фактическая подключенная нагрузка. Лучший способ сделать это – проконсультироваться с инженером. Если трансформаторы тока должны быть размещены в трансформаторе, монтируемом на монтажной площадке, или на столбе, и от этих трансформаторов отходит только одна линия, лучше всего подобрать трансформаторы тока таким образом, чтобы они выдерживали максимальные токи, на которые рассчитан трансформатор. Это делает две вещи: во-первых, гарантирует, что ваши ТТ никогда не будут перегружены, и, во-вторых, это способ найти перегруженные трансформаторы.

Еще одна вещь, которую многие хотят знать, это расчет трансформатора тока. Я знаю, что я уже говорил ранее, что вы должны проконсультироваться с инженером, и вы должны, но формула, которую мы используем для расчета трансформатора тока для однофазного трансформатора:

кВА x 1000

линейное напряжение Найдите правильный размер трансформатора тока для трехфазного обслуживания, мы используем этот расчет размера трансформатора тока.

кВА x 1000

линейное напряжение x √3

На самом деле это формула для определения максимальной мощности трансформаторов. С помощью этой информации мы можем затем определить трансформаторы тока на основе предоставленной информации.

Хватит о CT, давайте поговорим о PT. PT — это трансформаторы напряжения. Их также называют ТН или трансформаторами напряжения. Они используются для понижения напряжения до безопасного уровня, чтобы его можно было измерить. PT обычно используются в любой установке, где напряжение сети составляет 480 В или выше. Некоторые типичные PT — 2,4:1 и 4:1.

Теперь, когда мы знаем, что такое CT и PT, мы можем поговорить о множителях счетчиков. Множители счетчика используются, когда счетчики устанавливаются в трансформаторных установках. Если соотношение СТ равно 200:5, то множитель счетчика равен 40, то есть просто 200/5. Если услуга имеет как CT, так и PT, то эти два значения перемножаются, чтобы получить множитель биллинга. Например, если в сервисе 200:5 CT и 2,4:1 PT, множитель будет равен 96. Это потому, что 40 x 2,4 = 96.

Мы также много знаем о CT и счетчиках благодаря теореме Блонделя. Перейдите по ссылке, чтобы узнать больше об этой теореме.

Сопутствующие товары

Высокоточные измерительные трансформаторы тока Alta Series™ 600 В

Alta Series™ COS-6 Metering CT

Что такое трансформатор тока? Где мы используем трансформаторы тока?

Трансформаторы тока представляют собой измерительные трансформаторы, используемые для измерения тока, проходящего через цепь.

Трансформаторы тока представляют собой измерительные трансформаторы, используемые для измерения тока, проходящего через цепь. Непосредственное измерение больших токов измерительными приборами не только затратно, но иногда очень опасно и затруднительно.

Как известно, электрический ток – это движение электрически заряженных частиц из одной точки в другую. Электрическая энергия переносится электронами, движущимися внутри проводящих кабелей. Измерение тока во время передачи электроэнергии имеет большое значение, и в этот момент в игру вступает трансформатор тока .

Что такое трансформатор тока?

Трансформаторы тока представляют собой измерительные трансформаторы , используемые для измерения тока, проходящего через цепь. Непосредственное измерение больших токов измерительными приборами не только затратно, но иногда очень опасно и затруднительно. Следовательно, ток, проходящий через цепь, должен быть уменьшен до определенного значения, чтобы его можно было измерить. Трансформатор тока, включенный последовательно в цепь, уменьшает магнитное поле, создаваемое током, проходящим через первичную цепь, и передает его во вторую цепь, называемую вторичной. Благодаря циклическому току, протекающему во вторичной цепи, величина тока, протекающего в первичной цепи, может быть измерена измерительным прибором, включенным параллельно вторичной обмотке.

Структура трансформаторов тока

Трансформаторы тока в основном состоят из трех частей: магнитного железного сердечника, первичной обмотки, намотанной на этот сердечник, и вторичной обмотки, намотанной на эту первичную обмотку в противоположном направлении. Ток, проходящий через первичную обмотку, создает магнитный поток на железном магнитном сердечнике. Этот магнитный поток в сердечнике вызывает наведение напряжения на вторичной обмотке. Измерительное устройство, включенное параллельно вторичной обмотке, создает магнитный поток в сердечнике магнитопровода противоположного направления, так как ток, проходящий через вторичную цепь, противоположен направлению обмотки. Этот магнитный поток уравновешивает магнитный поток, создаваемый током, проходящим через первичную обмотку. По этой причине вторичные концы трансформаторов тока должны быть закорочены измерительным прибором или нагрузкой. В противном случае магнитный поток в противоположном направлении не возникнет, а поскольку поток не уравновешен, магнитный железный сердечник может нагреться и выйти из строя. Кроме того, такая ситуация представляет опасность для пользователей, так как повысит напряжение на вторичных концах.

Области применения и типы трансформаторов тока

Трансформаторы тока делятся на различные типы в зависимости от напряжения, охлаждения и используемой конструкции. К ним относятся:

Трансформаторы тока низкого напряжения
Высоковольтные трансформаторы тока
Трансформаторы тока сухого типа
Масляные трансформаторы тока
Трансформаторы тока обмотки
Его можно классифицировать как трансформаторы тока шинного типа.

Трансформаторы тока в основном используются для измерений целей. Если трансформатор тока не используется, необходимо использовать крупногабаритные измерительные устройства и изготовить реле защиты большего размера для измерения больших токов. Это дорогостоящий и чрезвычайно опасный выбор. Использование трансформаторов тока позволяет использовать меньшие по размеру измерительные приборы и реле защиты. Хотя это предлагает гораздо более экономичное решение , оно также позволяет безопасная операция. Поскольку измерительные приборы и реле защиты, подключенные к вторичному концу, изолированы от первичного напряжения.

• Благодаря широкому ассортименту продукции трансформаторы тока ENTES предлагают решения для специальных нужд инфраструктуры, зданий и промышленности, где бы ни использовалась энергия.
• Трансформаторы тока, совместимые со средним напряжением ENTES
• Трансформаторы тока низкого напряжения ENTES
• Трансформаторы тока с разъемным сердечником ENTES
• Трансформаторы тока зажимного типа ENTES
• Компактные трансформаторы тока с разъемным сердечником ENTES
• Трехфазные трансформаторы тока ENTES

Выбор трансформатора тока для целей компенсации или измерения является одним из наиболее важных вопросов при проектировании новой системы. Хотя трансформаторам тока не придается большого значения, они очень важны для бизнеса. Неправильный выбор продукта может привести к неточным измерениям и повлиять на всю систему.

При рассмотрении трансформаторов тока отмечается, что их основные конструкции включают первичную обмотку, вторичную обмотку, магнитопровод и изоляционный материал. Это содержимое может отличаться для некоторых типов. Также возможно добавить дополнительное оборудование, и таким образом могут быть созданы различные типы. Важным моментом, на который следует обратить внимание, является выбор трансформатора тока.

Обратите внимание на эти моменты при выборе трансформатора тока!

Основным моментом, который следует учитывать при выборе трансформатора тока, является тип изделия. Например, трансформаторы тока , совместимые со средним напряжением, обычно используются при средних значениях напряжения. В то же время эти продукты используются с реле управления реактивной мощностью .

Другой продукт трансформаторы тока низкого напряжения . Упомянутые изделия включаются в цепь последовательно. Эти два типа предпочитают многие предприятия из-за преимуществ, которые они предлагают.

Другим типом продукции являются трансформаторы тока с разъемным сердечником . Обычно предпочтение отдается трансформаторам тока с разъемным сердечником, поскольку они просты в установке. Если в рабочей среде есть проблемы со сборкой и продукт необходимо переустановить после удаления, можно выбрать этот тип продукта.

В тех случаях, когда требуется сборка без отключения питания в панелях, можно предпочесть трансформаторы тока зажимного типа с разъемным сердечником .

Выбор правильного трансформатора тока должен быть сделан для получения продукта наилучшего качества!

При выборе трансформатора тока необходимо подробно рассмотреть дополнительные преимущества каждого продукта. Все продукты обычно работают по одному и тому же принципу. Но некоторые подходят для среднего напряжения. Другие предлагают высокую точность для низкого напряжения.

По этой причине необходимо обращать внимание на тип продукта и преимущества, предлагаемые продуктами. Еще одним важным моментом является, конечно же, качество продукции. Качественные изделия обеспечат долгий срок службы. В этом смысле наша компания наилучшим образом удовлетворит ваши потребности благодаря высокому качеству продукции и широкому ассортименту.

Нажмите, чтобы подробно ознакомиться с трансформаторами тока ENTES.

Автор: Приглашенный автор

Трансформатор тока | Приобрести трансформаторы тока

Если вы хотите купить трансформатор тока (CT) у надежного поставщика через Интернет, обратитесь в компанию Manutech Europe. Мы поставляем эффективную продукцию Magnelab, состоящую из трансформаторов тока, трансформаторов напряжения, преобразователей, измерителей мощности и многого другого. Мы предлагаем скидки для заказов большого количества, и клиенты могут совершать покупки онлайн, по телефону или запрашивать по электронной почте.

Как работают трансформаторы тока?

Трансформаторы тока (CT) обнаруживают электрические токи в цепях для генерации сигналов, пропорциональных этому току, и сигналы могут быть отображены, измерены или сохранены для дальнейшего анализа. Они будут измерять переменный и постоянный ток. Трансформаторы тока бывают двух основных типов: с разомкнутым или замкнутым контуром. Типы без обратной связи измеряют переменный и постоянный токи, обеспечивая гальваническую развязку между измеряемой цепью и выходом ТТ. Первичный ток измеряется без электрического контакта с первичной цепью, что обеспечивает гальваническую развязку. Трансформаторы тока с разомкнутым контуром обычно предпочтительнее в цепях с батарейным питанием из-за их низкой потребляемой мощности и небольших размеров. Трансформаторы тока с разомкнутым контуром часто дешевле трансформаторов тока с замкнутым контуром.

Магниторезистивный трансформатор тока – Свойство некоторых материалов изменяет значение своего сопротивления при протекании тока через пластину. Когда токи текут на большее расстояние, сопротивление увеличивается и уменьшается на меньшем расстоянии.
Трансформатор тока на эффекте Холла – Эти устройства имеют сердечник, устройство на эффекте Холла и схему формирования сигнала. Когда устройство Холла подвергается воздействию магнитного поля от сердечника, оно создает разность потенциалов, которую можно измерить и усилить. Трансформатор тока работает, когда проводник с током проходит через магнитопроницаемый сердечник, концентрирующий магнитное поле проводника.
Индуктивный трансформатор тока. В этом типе используются катушки, через которые проходят токоведущие провода. Создание мощности, пропорциональной току, протекающему в катушке. Затем текущий поток можно измерить или преобразовать.

Типы трансформаторов тока (ТТ)

Повышающий трансформатор – Повышающий трансформатор тока увеличивает напряжение при одновременном снижении тока, поскольку он имеет большее количество обмоток на стороне, через которую он выводит энергию. Возьмем, к примеру, экран электронно-лучевой трубки, он требует тысячи вольт и работает от настенной розетки на 110 В.

Понижающий трансформатор. Понижающий трансформатор используется для изменения коэффициента обмотки, и это показано, когда устройство с батарейным питанием также можно подключить к настенной розетке. Это означает, что радио может работать от батарей на 12 В, а также может работать от адаптеров на 11 В с понижающим трансформатором.

Изолирующий трансформатор. Изолирующие трансформаторы могут повышать и понижать напряжение, но обычно этого не делают. Изолирующие трансформаторы тока могут служить ряду целей. Они разбивают цепь на первичную и вторичную. Это предотвращает проникновение помех постоянного тока, а также может предотвратить накопление емкости между первичной и вторичной обмотками, что вызывает высокочастотный шум. Они предотвращают случайные соединения заземления с первичной и вторичной обмотки. Он может предотвратить удар и непреднамеренное заземление от разряда высокого напряжения, изолируя вторичную цепь от тока первичной.

Переменный автотрансформатор. Переменный автотрансформатор изменяет напряжение во вторичной (выходной) цепи, а количество первичных и вторичных обмоток изменяется с помощью циферблата. Близость первичной и вторичной обмоток используется при низком напряжении, так как это предотвратит искрение, как и трансформатор тока.

Согласование сигналов. Трансформаторы тока сигналов используются для передачи частот из одной цепи в другую. Поскольку коммуникационные электрические устройства, такие как согласующие трансформаторы сигналов, используют низкий уровень мощности, это означает, что потеря мощности является проблемой. Трансформаторы сигналов выбираются или настраиваются на основе импеданса других компонентов в двух цепях для достижения максимального согласования импеданса,

Трансформаторы тока изменяют напряжение цепи переменного тока, соединяя две цепи на магнитном сердечнике. То, как изменяется напряжение между цепью ввода энергии и цепью вывода энергии, определяется соотношением обмоток, которые две цепи образуют вокруг сердечника. Использование трансформаторов тока можно разделить на две большие категории: согласование сигналов и источник питания.

ТТ с разомкнутым и замкнутым контуром

Трансформаторы с разомкнутым контуром – Трансформаторы с разомкнутым контуром имеют датчик Холла, установленный в воздушном зазоре магнитного сердечника, и проводники создают магнитное поле, сравнимое с током. Магнитное поле измеряется трансформатором тока датчика Холла и концентрируется сердечником. Сигнал от генератора Холла усиливается, так как он низкий, этот усиленный сигнал становится текущим выходом ТТ. Обычно трансформатор тока без обратной связи имеет схему, обеспечивающую температурную компенсацию и откалиброванное выходное напряжение высокого уровня. Хотя эти трансформаторы тока дешевле своих аналогов, они могут быть подвержены насыщению и температурному дрейфу. Однако введение положительного коэффициента в управляющий ток для уменьшения дрейфа чувствительности в зависимости от температуры позволяет свести к минимуму дрейф.

Трансформаторы с замкнутым контуром – A Трансформаторы тока с замкнутым контуром обеспечивают гальваническую развязку, измеряют переменный и постоянный ток и идеально подходят благодаря быстрому отклику, низкому температурному дрейфу и высокой линейности. Токовый выход замкнутого контура практически невосприимчив к электрическим помехам, а поскольку трансформатор Холла возвращает противоположный ток во вторичную катушку, ТТ с замкнутым контуром иногда называют датчиком с нулевым потоком. Вторичная обмотка трансформатора тока намотана на магнитопровод для обнуления потока, созданного в магнитопроводе первичным током. Когда высокая точность является приоритетом, трансформаторы тока с обратной связью являются хорошим выбором для трансформаторов тока.

Первичная обмотка

Поскольку первичная обмотка включена последовательно с токоведущим проводником, питающим нагрузку, трансформатор тока также известен как «последовательный трансформатор». Однако вторичная обмотка может быть намотана на многослойном сердечнике из магнитного материала с малыми потерями и иметь большее количество витков катушки. Чтобы плотность создаваемого магнитного потока была низкой при использовании провода с меньшей площадью поперечного сечения, сердечник имеет большую площадь поперечного сечения. Это зависит от того, насколько ток должен быть уменьшен, поскольку он пытается выводить постоянный ток, который не зависит от подключенной нагрузки трансформатора тока.

В отличие от трансформатора напряжения первичный ток трансформатора тока управляется внешней нагрузкой и не зависит от вторичного тока нагрузки. Номинал вторичного тока обычно составляет стандартный 1 ампер или 5 ампер для больших первичных токов. Точные и небольшие инструменты могут использоваться с трансформаторами тока, изолированными от любых высоковольтных линий электропередач, поскольку трансформаторы тока могут уменьшать или «понижать» уровни тока с тысяч ампер до стандартного выходного коэффициента до 5 ампер или 1 ампер. для нормальной работы.

Трансформатор тока отличается от трансформатора напряжения и мощности тем, что его первичная обмотка имеет только один или несколько витков. Эта первичная обмотка может быть:

Катушка из прочного провода, намотанная на сердечник
Проводник или шина, пропущенная через центральное отверстие или
Одиночный плоский виток, или как показано на рисунке.

Вторичная обмотка

Обычно вторичная обмотка трансформаторов тока соединяется с его нагрузкой, которая постоянно замкнута. Ток протекает через первичную и вторичную обмотку и ампер-витки каждой обмотки противоположны и равны. Витки вторичной обмотки трансформатора тока всегда на 1% и 2% меньше, чем витки первичной обмотки, и разница используется внутри намагничивающего сердечника. Это означает, что если вторичная обмотка разомкнута и ток протекает через первичные обмотки, из-за вторичного тока не будет размагничивающего потока. Значение нагрузки, подключенной к вторичному трансформатору, определяет нагрузку трансформатора тока и отображается как выходной сигнал в вольт-амперах (ВА). Нагрузка на паспортной табличке трансформатора тока определяет значение номинальной нагрузки и является произведением напряжения и тока на вторичной обмотке, когда трансформатор тока питает прибор.

Мы знаем, что вторичная обмотка трансформатора тока подключена через амперметр, который имеет небольшое сопротивление, а падение напряжения вторичной обмотки составляет 1,0 вольт. Удаление амперметра в основном делает вторичную обмотку разомкнутой, и трансформатор действует как повышающий трансформатор тока. Это происходит из-за очень большого увеличения намагничивающего потока вторичного сердечника, поскольку на вторичное индуцированное напряжение влияет реактивное сопротивление рассеяния. Этого можно было бы избежать с помощью встречного тока во вторичной обмотке.

Результатом является очень высокое напряжение, индуцируемое во вторичной обмотке с соотношением: Vp(Ns/Np), которое возникает во вторичной обмотке ТТ. Это связано с тем, что отношение вольт на виток почти постоянно как в первичной, так и во вторичной обмотках. Вот почему, когда через него протекает основной первичный ток, трансформатор тока нельзя оставлять разомкнутым или эксплуатировать без нагрузки. Так же, как трансформатор напряжения не должен работать в случае короткого замыкания. Чтобы исключить риск поражения электрическим током, амперметр (или нагрузку) следует снять, а предварительно замкнуть накоротко вторичные клеммы.

Вторичная цепь разомкнута, в то время как железный сердечник трансформатора работает с высокой степенью насыщения, и ничто не останавливает его, что приводит к высокому напряжению. Он создает большое вторичное напряжение, и это высокое вторичное напряжение может привести к поражению электрическим током при прикосновении к клеммам трансформатора тока и повреждению трансформатора тока.

A Трансформаторы высокого напряжения

Трансформаторы тока используются в высоковольтных электрических подстанциях и электрических сетях для защиты, управления и измерения. Трансформаторы тока обычно представляют собой отдельно стоящие и наружные трансформаторы тока, но могут быть установлены внутри аппаратных вводов или распределительных устройств. Значительная часть корпуса ТТ находится под напряжением линейного напряжения на распределительном устройстве, и они должны быть установлены на изоляторах. Трансформаторы тока Dead Tank работают, изолируя измеряемую цепь от корпуса. Трансформатор тока с баком под напряжением полезен, поскольку первичный проводник короткий, что повышает стабильность и повышает номинальный ток короткого замыкания. Первичная обмотка может быть равномерно распределена вокруг магнитного сердечника, что также обеспечивает лучшие характеристики при перегрузках и переходных процессах. Если основная изоляция трансформаторов тока с динамическим баком не подвергается нагреву первичных проводников, то срок службы изоляции и термостойкость выше.

Высоковольтный трансформатор тока может иметь несколько сердечников, все из которых имеют вторичную обмотку, и по разным причинам (будь то цепи учета, защиты или управления). Трансформаторы тока нейтрали используются для защиты от замыканий на землю, измеряя нейтральную точку трансформатора тока.

Трансформатор тока с разъемным сердечником

Трансформатор тока ACT-0140 представляет собой трансформатор тока с разъемным сердечником для измерения тока, номинальные входные параметры которого варьируются от 1500 до 2400 А. Соответствующий выход 5А. Трансформатор изготовлен с использованием высококачественных, прочных материалов и идеально подходит для электрического провода, так как он защелкивается вокруг проводника, по которому течет измеряемый ток.

Трансформатор тока Вход до 2400 А
Выход 5 А при номинальном токе
Зарегистрировано UL, соответствует требованиям CE и RoHS

Трансформатор тока с разъемным сердечником предназначен для установки на существующих предприятиях, где удаление кабельных наконечников препятствует установке стандартных трансформаторов тока. Наши точные трансформаторы с разъемным сердечником соответствуют самым высоким отраслевым стандартам. Трансформаторы тока с разъемным сердечником имеют сердечник, состоящий из двух частей, или сердечник со съемной секцией. Это позволяет размещать трансформатор вокруг проводника без необходимости его предварительного отсоединения. Трансформаторы тока с разъемным сердечником обычно используются в слаботочных измерительных приборах, часто портативных, с батарейным питанием и ручных. Мы предлагаем широкий ассортимент датчиков тока Magnelab с разъемным сердечником. Купите сейчас качественный трансформатор по отличной цене и с быстрой доставкой!

Трансформеры напряжения
Катушки Rogowski
Трансформеры тока сплит -ядра
Power Meters
DC Current Sensor

Поддержка клиента

Наша команда имеет годы работы с опытом работы с новыми веществами. Используйте совет. Совета по урегулированию. Совета по своему опыту.

Назначение и принцип работы трансформаторов тока

Конструкция и основные элементы трансформатора тока

Классификация трансформаторов тока

По назначению:

По способу установки:

По типу изоляции:

Основные технические характеристики трансформаторов тока

Применение трансформаторов тока в электроэнергетике

Особенности эксплуатации трансформаторов тока

Перспективы развития трансформаторов тока

Что такое и для чего нужен трансформатор тока

Классификация и расчет

Как выбрать трансформатор тока наружной установки для счетчика электроэнергии?

Как осуществляется подключение измерительного ТТ тока для счетчика?

Для чего нужен трансформатор тока на подстанции?

Для чего нужен трансформатор тока на подстанции?

Что такое коэффициент трансформации трансформатора тока?

Как рассчитать коэффициент трансформации трансформатора тока?

Что такое коэффициент трансформации и как его определить?

Какой прибор нельзя подключать к измерительной обмотке трансформатора тока?

Где применяется трансформатор?

В каком режиме работают измерительные трансформаторы тока?

Какие бывают измерительные трансформаторы?

Какое напряжение на вторичной обмотке трансформатора тока?

Что такое трансформатор и как он работает?

Для чего используется трансформатор?

Как работает трансформатор для чайников?

Как работает трансформатор простыми словами?

Что преобразует трансформатор?

Какая обмотка трансформатора является первичной и какая вторичной?

Как определить первичную обмотку трансформатора?

Что такое вторичная обмотка?

Почему сильно гудит блок питания?

Как проверить работает ли автомат в щитке?

Расшифровка наименований измерительных трансформаторов

Трансформатор ТОЛ расшифровка

Трансформатор ОЛ расшифровка

Трансформатор ЗНОЛ расшифровка

Трансформатор ТПЛ расшифровка

Трансформатор ЗНОЛП расшифровка

Трансформатор ТЗЛК расшифровка

Трансформатор ТПОЛ расшифровка

Трансформатор ТШЛ расшифровка

Трансформатор НОЛ расшифровка

Трансформатор ОЛСП расшифровка

Трансформатор ТВ расшифровка

Трансформатор ОЛЗ расшифровка

Трансформатор НОЛП расшифровка

Трансформатор ТПЛ-10

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ТОКА И НАПРЯЖЕНИЯ

особенности, принцип работы и применение

Что называют первичной, а что — вторичной обмоткой?

Закон сохранения энергии

Измерительные трансформаторы

Трансформаторы тока

Трансформаторы напряжения

Силовые трансформаторы

Сварочные трансформаторы

Согласующий

Заключение

В чем разница между трансформатором тока и трансформатором напряжения

Содержание

Что такое трансформатор тока и трансформатор напряжения

Трансформатор тока

Трансформаторы напряжения

Разница между трансформаторами тока и трансформаторами напряжения

Функция

Соединение

Коэффициент трансформации

Первичная и вторичная обмотка

Первичный ток

Вторичная сторона

Вводимое значение

Диапазон вторичной обмотки

Бремя

Приложения

Заключение

Рекомендуем к прочтению

CHINT Саудовская Аравия: стратегия локализации для стимулирования развития

ENLIT ASIA｜CHINT дебютирует с новыми измерительными решениями
