Что такое реле времени с задержкой. Какие бывают виды реле времени. Как работают основные функции реле времени. Где применяются реле времени в электротехнике. Как выбрать подходящее реле времени для конкретной задачи.

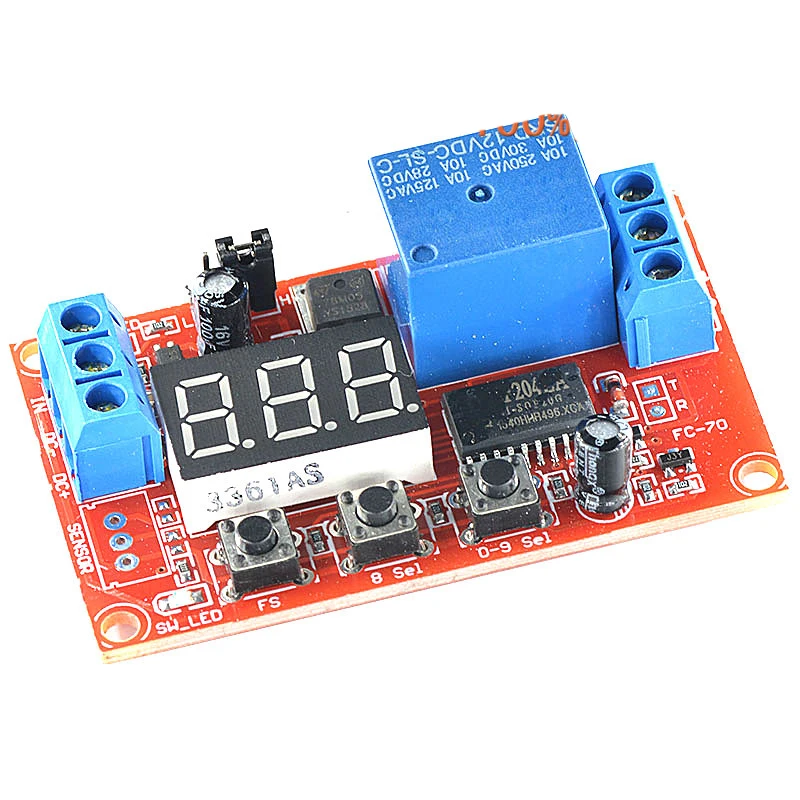

Что такое реле времени с задержкой и как оно работает
Реле времени с задержкой — это электронное устройство, которое обеспечивает временную задержку между подачей управляющего сигнала и срабатыванием исполнительного механизма. Принцип работы реле времени основан на отсчете заданного интервала времени и переключении контактов по его истечении.
Основные компоненты реле времени:
- Таймер для отсчета времени
- Управляющая схема
- Исполнительное реле с контактами
- Элементы настройки временных интервалов
При подаче питания или управляющего сигнала запускается таймер, который отсчитывает заданное время. По истечении этого времени срабатывает исполнительное реле, переключая свои контакты.
Основные виды реле времени по типу задержки
В зависимости от типа временной задержки выделяют следующие основные виды реле времени:
1. Реле с задержкой на включение
Контакты реле переключаются через заданное время после подачи питания или управляющего сигнала. Используется для отложенного запуска оборудования.
2. Реле с задержкой на отключение
Контакты мгновенно переключаются при подаче сигнала, а обратно возвращаются с задержкой после снятия сигнала. Применяется для продления работы устройств.
3. Реле с задержкой на включение и отключение
Комбинирует функции задержки на включение и отключение. Позволяет настроить независимые задержки для замыкания и размыкания контактов.
4. Циклическое реле времени
Циклически переключает контакты через заданные интервалы времени. Используется для создания повторяющихся циклов работы.
Ключевые функции современных реле времени
Современные многофункциональные реле времени могут реализовывать различные временные диаграммы работы. Рассмотрим наиболее востребованные функции:
Задержка включения (функция E)
Как работает функция задержки включения?
- При подаче напряжения питания U запускается отсчет времени T
- По истечении времени T срабатывает исполнительное реле R
- Реле R остается включенным до снятия питания U
Задержка выключения (функция R)
Принцип работы функции задержки выключения:
- При замыкании управляющего контакта S мгновенно включается реле R
- При размыкании S начинается отсчет времени T
- По истечении T реле R возвращается в исходное состояние
Циклическая работа (функции Ii, Ip)
Как реализуется циклический режим работы?
- Реле циклически включается на время T1 и выключается на время T2
- Цикл повторяется до отключения питания
- Функция Ii начинается с включения, Ip — с паузы
Области применения реле времени в электротехнике
Реле времени нашли широкое применение в различных отраслях промышленности и бытовой технике. Основные сферы использования:
Автоматизация производственных процессов
На производстве реле времени применяются для:
- Управления последовательностью операций на конвейерных линиях
- Создания пауз между технологическими циклами
- Контроля времени работы оборудования
Системы вентиляции и кондиционирования
В климатическом оборудовании реле времени обеспечивают:
- Отложенное включение/выключение вентиляторов
- Периодическое проветривание помещений
- Управление режимами работы кондиционеров
Освещение и электроснабжение
В системах освещения и электропитания реле времени используются для:
- Автоматического включения/выключения уличного освещения
- Создания эффекта присутствия в доме
- Управления резервными источниками питания
Как выбрать подходящее реле времени для конкретной задачи
При выборе реле времени следует учитывать несколько ключевых параметров:
Функциональные возможности
Какие функции нужно учесть при выборе реле времени?
- Тип задержки (на включение, выключение, циклический режим)
- Наличие дополнительных функций (например, пуск звезда-треугольник)
- Возможность программирования временных диаграмм
Диапазон настройки времени
На что обратить внимание при выборе диапазона времени?
- Минимальное и максимальное устанавливаемое время
- Дискретность установки временных интервалов
- Наличие нескольких диапазонов настройки
Параметры коммутации
Какие характеристики коммутации важны при выборе реле?
- Количество и тип контактов (НО, НЗ, переключающие)
- Коммутируемый ток и напряжение
- Коммутационная износостойкость контактов
Особенности монтажа и подключения реле времени
При установке реле времени в электрические схемы важно соблюдать некоторые правила:
Выбор места установки
Где лучше всего размещать реле времени?
- В защищенном от пыли и влаги месте
- Вдали от источников сильных электромагнитных помех
- С учетом удобства доступа для настройки
Подключение питания и нагрузки
Как правильно подключить реле времени?
- Строго соблюдать полярность при подключении питания
- Использовать провода соответствующего сечения
- Обеспечить надежное заземление корпуса реле
Настройка временных параметров
Какие рекомендации по настройке времени следует учесть?
- Использовать прецизионные инструменты для точной установки
- Проверять настройки после длительной эксплуатации
- Учитывать погрешность отсчета времени, указанную производителем
Преимущества использования реле времени в электрических схемах
Применение реле времени в электротехнике дает ряд существенных преимуществ:
Автоматизация процессов
Как реле времени помогают автоматизировать работу?
- Исключают необходимость ручного управления
- Обеспечивают точное соблюдение временных интервалов
- Позволяют создавать сложные алгоритмы работы оборудования
Повышение энергоэффективности
Каким образом реле времени способствуют экономии энергии?
- Отключают неиспользуемое оборудование
- Оптимизируют время работы энергоемких устройств
- Управляют освещением в зависимости от времени суток
Увеличение ресурса оборудования
Как реле времени продлевают срок службы техники?
- Предотвращают перегрев из-за длительной непрерывной работы
- Обеспечивают плавный пуск мощных электродвигателей
- Защищают от частых включений/выключений
