Комбоусилитель своими руками. Как сделать комбоусилитель для гитары своими руками: пошаговая инструкция

Как собрать гитарный комбоусилитель своими руками. Какие детали нужны для сборки. Как подобрать схему и динамик. Как настроить звучание комбика. Преимущества самодельного усилителя.

Что нужно для сборки гитарного комбоусилителя своими руками

Для создания гитарного комбоусилителя своими руками потребуются следующие компоненты:

• Схема усилителя (предусилитель + усилитель мощности)
• Динамик (рекомендуется 8-12 дюймов)
• Корпус комбика
• Электронные компоненты по схеме
• Потенциометры, переключатели, разъемы
• Провода, пайка
• Инструменты для сборки

Важно правильно подобрать схему под свои задачи и имеющиеся компоненты. Для начинающих подойдут простые схемы на одном-двух каскадах усиления.

Выбор схемы усилителя для гитарного комбика

При выборе схемы усилителя стоит учитывать следующие факторы:

• Желаемая мощность (от 1 Вт до 100 Вт)
• Тип усиления (ламповый, транзисторный, гибридный)
• Наличие перегруза и эффектов
• Сложность схемы
• Доступность компонентов

Для первого комбика рекомендуется выбрать простую транзисторную схему мощностью 10-30 Вт. Это обеспечит достаточную громкость, но не создаст проблем при сборке.

Подбор динамика для гитарного комбоусилителя

Правильный выбор динамика критически важен для звучания комбика. Основные параметры при выборе:

• Диаметр (8-12 дюймов для гитарных комбиков)
• Мощность (должна соответствовать мощности усилителя)
• Сопротивление (обычно 4 или 8 Ом)
• Чувствительность (желательно не менее 95 дБ)
• Частотный диапазон (для гитары 80 Гц — 5 кГц)

Рекомендуемые производители гитарных динамиков: Celestion, Eminence, Jensen. Для первого комбика подойдет недорогой 10-дюймовый динамик мощностью 30-50 Вт.

Сборка предварительного усилителя (предусилителя)

Предусилитель отвечает за формирование тембра и усиление слабого сигнала с гитары. Порядок сборки:

1. Подготовить печатную плату по выбранной схеме
2. Установить и припаять компоненты согласно схеме
3. Подключить потенциометры регулировок
4. Проверить правильность монтажа
5. Протестировать работу предусилителя

Важно использовать качественные компоненты и аккуратно выполнять монтаж для минимизации шумов и наводок.

Сборка усилителя мощности

Усилитель мощности обеспечивает необходимое усиление сигнала для раскачки динамика. Этапы сборки:

1. Подготовить печатную плату усилителя мощности
2. Установить силовые транзисторы на радиатор
3. Смонтировать остальные компоненты на плату
4. Подключить выводы для входного сигнала и динамика
5. Проверить монтаж на отсутствие КЗ

Особое внимание стоит уделить качеству пайки силовых цепей и правильному монтажу транзисторов на радиатор.

Изготовление корпуса комбоусилителя

Корпус комбика должен быть прочным, но не слишком тяжелым. Оптимальные материалы — фанера толщиной 12-15 мм или МДФ. Последовательность работ:

1. Начертить чертеж корпуса с учетом размеров динамика
2. Выпилить детали корпуса
3. Просверлить отверстия под крепеж
4. Собрать корпус на клей и саморезы
5. Обтянуть корпус виниловой или тканевой обивкой

Важно обеспечить герметичность корпуса для хорошего звучания низких частот. Рекомендуется использовать уплотнитель при установке динамика.

Финальная сборка и настройка комбоусилителя

На завершающем этапе необходимо выполнить следующие действия:

1. Установить динамик в корпус
2. Смонтировать платы усилителей
3. Подключить потенциометры и разъемы
4. Соединить все узлы между собой
5. Подключить питание
6. Проверить работоспособность
7. Настроить звучание регулировками

После сборки рекомендуется дать комбику поработать несколько часов на небольшой громкости для прогрева компонентов.

Преимущества самодельного гитарного комбоусилителя

Создание комбоусилителя своими руками имеет ряд преимуществ:

• Уникальное звучание, настроенное под себя
• Экономия средств по сравнению с покупкой готового комбика
• Возможность модернизации и доработки
• Получение опыта и знаний по электронике
• Удовлетворение от создания собственного инструмента

При должном подходе самодельный комбик может не уступать по качеству звучания заводским моделям.

Частые ошибки при сборке гитарных комбоусилителей

При создании комбика своими руками важно избегать распространенных ошибок:

• Неправильный подбор компонентов по мощности
• Некачественная пайка, приводящая к шумам
• Отсутствие экранировки чувствительных цепей
• Неверный расчет габаритов корпуса
• Экономия на качестве ключевых компонентов

Внимательность при проектировании и аккуратность сборки помогут избежать большинства проблем.

Модернизация и доработка самодельного комбоусилителя

После сборки базовой версии комбика его можно улучшить:

• Добавить эффекты (ревербератор, хорус и др.)
• Установить более мощный усилитель
• Заменить динамик на более качественный
• Добавить дополнительные каналы
• Улучшить систему охлаждения

Модернизация позволит со временем получить профессиональный инструмент, идеально подходящий под ваш стиль игры.

Гитарный комбик своими руками — Topsamoe.ru

Содержание / Contents

Ещё до меня внутри собирал усилилитель какой-то самодельщик. Но результат был настолько отвратительным, что его принесли мне. Огромное спасибо этому неизвестному паяльщику за хороший трансформатор, который очень пригодился для питания моего пятидесятиваттного варианта УМЗЧ!

↑ Схема предварительного усилителя комбика

Канал «Guitar»: переключение режимов «Clean/Drive» (чистый/перегруз), регулятор усиления «Gain» и регулятор громкости «Drive Volume» в режиме «Drive».

Канал «Bass»: регулятор громкости/усиления «Volume». Общие для обоих каналов регуляторы тембра «Bass», «Middle», «Treble».
Общий регулятор громкости на выходе преампа «Master».

По схеме скажу только о самом главном. RC-цепочки C4R4, C5R7, C6R8, C7R10 корректируют АЧХ так, как нам нужно: подчеркивая и формируя самые вкусные частоты гитарного диапазона. Без них звук был бы слишком «плоским», неярким и невыразительным.

Диоды служат для ограничения амплитуды на пиках, опять таки формируя «тот самый звук».

Сопротивление потенциометра P7 вместо 100К можно поставить 470К — 1М, тогда драйва в режиме «Drive» будет намного больше и можно будет играть более тяжелые вещи.

↑ О деталях преда

Конденсаторы C1, C3, C8, C10, C11, C19, C18 — керамические многослойные. C12, C13, C16, C17 — электролитические, Jamicon. Все остальные — плёночные отечественные типа К73-17.
Резисторы мощностью 0.125-0,25 Вт.
ОУ KA4558 или аналоги других фирм, например BA4558, NJM4558.

↑ Оконечный усилитель комбика, он же УМЗЧ

Схема — класика жанра, добавлено лишь токовое зеркало на транзисторах VT4, VT5.

Резисторы R12, R13 мощностью 2-5 Ватт.

Транзистор VT7 устанавливаем на теплоотвод одного из выходных транзисторов.

Выходные транзисторы устанавливаются на теплоотводы с площадью не менее 400 см кв каждый.

Конденсаторы C6, C7 МБМ, запаиваются в непосредственной близости к корпусам выходных транзисторов, соединяя второй вывод с шасси.

↑ Налаживание УМЗЧ

Включим в положительную и отрицательную ветви питания по лампе, напряжение которой не меньше питающего, можно взять лампы 230V на 60W. Защитная способность лампы накаливания основана на том свойстве, что между её сопротивлением в холодном и горячем состоянии существует большая разница.

Если усилитель работает хорошо, ток покоя составляет около 30-40 мА. При таком токе лампа накаливания за счёт малого «холодного сопротивления» эквивалентна проводнику (короткому замыканию), как если бы её и не было в цепи. Другими словами, когда лампа не горит — всё в порядке.

Если лампа горит, это свидетельствует о большом токе потребления и о наличии какой-то неисправности в схеме. Однако катастрофы не произойдёт, т.к. возросшее сопротивление разогретой нити накала лампы ограничило ток, что понизило вероятность повреждения деталей усилителя (как правило, выходных транзисторов).

Ток покоя 30-40 мА выставляется подстроечным резистором R7. Если его регулировки не хватает, нужно уменьшить сопротивление резистора R8.

Опыт показывает, что большой ток покоя возникает из-за неправильной установки резисторов, дефектов на плате, плохой пайки, высокочастотного самовозбуждения и, гораздо реже, вследствие плохих деталей.

↑ Схема блока питания

На обмотке для питания усилителя должно быть напряжение 2×26 V при токе не менее 2 A.

Резисторы R1, R2 нужны что бы ограничить входное напряжение стабилизаторов 7815/7915.

Все общие провода должны быть сведены в одной точке, это залог чистого звука и устойчивой бесперебойной работы устройства в целом.

Конденсаторы у меня все Jamicon. C1, C2 должны быть на напряжение не менее 50 Вольт, а C3, C4 — не менее 25 Вольт.

↑ Файлы и сэмплы

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.

Уже более 10 лет наш журнал существует только на мои средства.

—
Спасибо за внимание!
Игорь Котов, учредитель журнала «Датагор»

Ах да, чуть не забыл. Вот пара семплов. Канал «Guitar», режим «Drive», «Gain» на максимум. Звук писался на микрофон + магнитофон. Отсюда и шипение.

Вот и всё. Будут вопросы — пишите в комменты.
Удачи!

ГРУППА ДЛЯ ОБМЕНА ОПЫТОМ.

СМОТРИТЕ, ЧТО можно сделать своими руками. СЛУШАЙТЕ, КАК это звучит.

Внимание. Всем читать следующие правила:
Показать полностью…
1) Реклама (сообщения коммерческого характера) на стене и в альбомах запрещена, для этого есть соответствующая тема в обсуждениях;
2) Нецензурщина, расовая нетерпимость, некорректность и остальная шелупонь, выложенная в границах этой группы, будет преследоваться со ржавым тупым топором.
(Так, на всякий случай)
Дополняю для особо непонятливых.

Запрещены также: личностный троллинг в любом его проявлении; вызывающее поведение, направленное на унижение чести и достоинств участников группы; нагнетание конфликта и другое поведение, нарушающее этику пребывания в группе.
В случае несоблюдения вышеприведенных правил – БАН без предупреждения!

Если хочется получить настоящий ламповый фирменный гитарный звук и не хочется переплачивать за дорогие модели комбиков можно сделать ламповый гитарный комбик по типу FENDER CHAMP своими руками. Такой комбик имеет небольшую мощность 1 Вт но для небольших помещений звучит достаточно мощно с характерным сочным и глубоким ламповым звуком. Если Вы только начинаете свой путь гитариста и ищете схему гитарного комбика то CHAMP это пожалуй самый подходящий вариант, так как он прост в сборке, в основном используются доступные компоненты, он получается компактным и с небольшим весом.

Что нам понадобится чтобы собрать гитарный ламповый комбоусилитель:

• Электрофон «Юность-301»;
• Гитарный динамик Celestion Super 8;
• Электронные детали согласно схеме;
• Фанера;
• Виниловая плёнка под кожу;
• Старый чемодан, а точнее от него понадобятся: застёжка, ручка, петли, уголки, ножки;
• Паяльник, припой, флюс.

Как сделать гитарный ламповый комбик, пошаговая инструкция:

Можно собрать усилитель с источником питания по схеме используя детали с барахолки или купленные в интернет магазинах но чтобы облегчить себе жизнь но лучше всего купить электрофон «Юность-301» или само его шасси с лампами и трансформаторами, на барахолках и на досках объявлений пока их достаточно и порой попадаются экземпляры буквально за копейки, так как найти необходимые трансформаторы и лампы по отдельности будет сложнее, хотя при желании всё возможно.

Ламповый гитарный комбик своими руками

Нам собственно из этого электрофона понадобится только металлическое шасси с двумя лампами 6Н2П и 6П14П на панельках и двумя трансформаторами: сетевым и выходным звуковым подключающимся к динамику для согласования напряжений.

Так выглядит шасси от электрофон «Юность-301» со всеми деталями:

Ламповый гитарный комбик своими руками

Собирать наш комбик будем по упрощенной схеме Peavey ValveKing 8, которая в оригинале выглядит так:

Ламповый гитарный комбик своими руками

А упрощённая мной схема, по которой и будем собирать такая:

Ламповый гитарный комбик своими руками

Для начала уберём с шасси всё ненужное оставив на нём 2 трансформатора, 2 лампы на панелях и выпрямительные диоды на сетевом трансформаторе.

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

У выходного трансформатора зелёные выводы это первичка которая идёт к выходам лампы пентода, а белые выходные это вторичка ведущая непосредственно на динамик.

Мы будем паять все детали на этом шасси навесным монтажом, что упрощает сборку.

Первым я запаял земляную шину толстым одножильным лужёным проводом, затем соединил параллельно накалы ламп проводом в жёлтой изоляции и подвёл красным и чёрным проводом от трансформатора 6,3В.

Ламповый гитарный комбик своими руками

Дальше припаиваю согласно схеме собираем схему блока питания, на фото видны фильтрующие конденсаторы и резисторы.

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Сборку основной схемы я начал с усилителя мощности, установил катодную цепь из резистора и электролитического конденсатора. Один конец первички звукового трансформатора подсоединён на 250В, а второй вывод на анод пентода. Экранирующая сетка пентода подключена через резистор 1 кОм на 250 В.

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Осталось подпаять переменный резистор «Мастер громкость» и динамик и можно пробовать включать наш усилитель мощности для комбика.

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Если всё работает то идём дальше, а именно паяем предусилитель, я припаял катодную цепь второго каскада, резистор на 2,7 кОм это ООС.

Ламповый гитарный комбик своими руками

Также добавил дополнительные элементы в блоке питания, это ещё один резистор и электролит работающие как фильтр для анода лампы предусилителя.

Ламповый гитарный комбик своими руками

Припаиваем резисторы на 100 кОм ведущие от анодов двух ламп.

Ламповый гитарный комбик своими руками

Дальше можно видеть, что я добавил дополнительные монтажные стойки для крепления остальных элементов. Как Вы видите появился здоровенный плёночный кондёр с анода первого каскада. Я применяю элементы как современные так и совсем древние. Все выводы элементы я изолировал лакотканевыми трубочками.

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

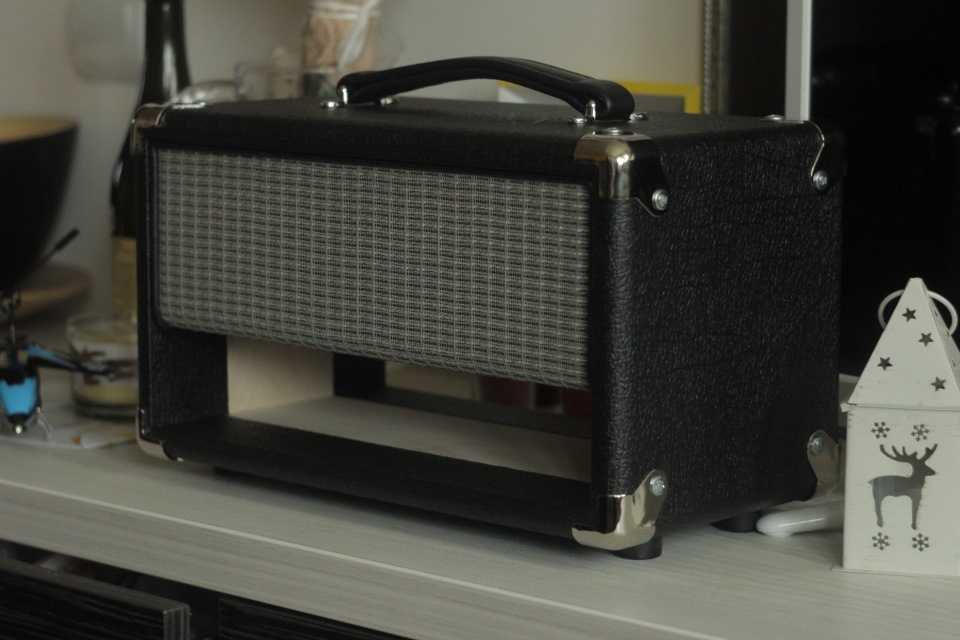

Корпус для гитарного комбика сделан из фанеры и выполнен в виде чемодана с петлями, защёлкой и ручкой для переноса комбика. Фанера обтянута виниловой плёнкой с тиснением выполненного под кожу. Я купил готовый такой ящик поэтому не смогу показать этапы его сборки но всё по сути сделано просто и элементарно.

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Ламповый гитарный комбик своими руками

Всё, наш ламповый гитарный комбик сделанный своими руками готов, он получился лёгкий и небольшой. Пора подключать к нему гитару и тестировать. Звук у него по истине приятный и звучит на слух гораздо громче чем на 1 Вт, к нему можно подключать дополнительные педали эффектов. Надеюсь Вам понравилась данная самоделка.

УСИЛИТЕЛЬ ДЛЯ ГИТАРЫ

03.05.201904.05.2021 от admin

   Гитарные усилители, наряду с самими электрогитарами, всегда интересовали многих начинающих и не только музыкантов. Тембра, усиление и перегрузочные характеристики очень индивидуальны, и идеальное сочетание варьируется от одной гитары к другой. Нет такого усилителя, что полностью удовлетворяет всем требованиям, да и это схемное предложение не будет исключением. Но оно является универсальным, мощным (около 100 ватт) и имеет все необходимые регулировки. В отличии от покупного усилителя, если вы строите УНЧ самостоятельно, вы можете изменить многие вещи, чтобы удовлетворить собственные потребности.

Возможность экспериментировать представлена в полном виде. Да и намного почётнее играть на своей аппаратуре, ведь наша индивидуальность проявляется в первую очередь творчеством. Предлагаемый гитарный усилитель рассчитан на 100 Вт мощности в 4 Ом нагрузке. Это обычная мощность для гитаристов, которой хватит и для дома, и для концертов.

Гитарный предварительный усилитель — схема

   Предварительный гитарный усилитель паяем на отдельной плате, позже помещённой в экран от помех. Фото платы предусилителя показано ниже. Его основа два операционных усилителя с блоком регулировки тембров и усиления.

   Это простое, но проверенное схемное решение, которое обеспечивает отличную тональность всего диапазона. Конструкция идеально подходит для тех гитаристов, которые хотели бы получить отличный звук. Элементы управления тембром имеют достаточный диапазон, чтобы охватить практически что угодно, от скрипки и до бас-гитары.

   Предусилитель использует двойной операционный усилитель для усиления. Транзистор, включен по схеме эмиттерного повторителя и имеет низкое выходное сопротивление, после мастер-регулятора громкости. Как показано на схеме, есть типичный гитарный вход, с которого можно получить очень жирный овердрайв, а затем настройку подходящего уровня. Обратите внимание, что при использовании операционного усилителя TL072, возможен шум с большим количеством высоких частот. Настоятельно советуем использовать OPA2134 —  операционный усилитель от Texas Instruments, тогда вы получите действительно самый тихий гитарный усилитель, который вы когда-нибудь слышали!

   Питание модуля подключается непосредственно к главной шине +/-35 В усилителя мощности. Использовать надо стабилитроны (D5 и D6) 1 Вт, и резисторы R18 и R19, на 680 Ом, должны быть тоже по 1 Вт.

   Для большего усиления, советуем уменьшить R11 — минимум до 2,2 кОм. Если переключатель bright делает звук слишком яркий (слишком много высоких частот), надо увеличить резистор R5. Диоды на выходе предназначены для того, чтобы предусилитель создавал «мягкие» ограничения при повышении громкости.

   Убедитесь, что входные разъемы изолированы от корпуса. Это помогает предотвратить шум, особенно когда гитарный усилитель подключен к другой сети питания.

Усилитель мощности

   На фото ниже показана полностью собранная печатная плата УМЗЧ. С помощью TIP35 и TIP36 транзисторов выходного каскада обеспечивается надежность при работе в самых тяжелых сценических условиях. Другие особенности схемы включают в себя защиту от короткого замыкания — компоненты смещения диодов D2 и D3.

   Защита от короткого замыкания ограничивает выходной ток до относительно безопасного уровня. Защита будет ограничивать пиковый выходной ток до примерно 8 ампер. Ток смещения является регулируемым, и должен быть установлен на уровне около 25 мА в покое. Транзисторы TIP3055/2966 или MJE3055/2955 также могут быть использованы для УМЗЧ. Схема позволяет подключать до двух 8-Омных акустических колонок (по 4 Ом). Не используйте АС менее 4 Ом на этот усилитель — он не рассчитан на столь малое сопротивление!

Блок питания УНЧ

   Силовой трансформатор должен быть тороидальный для лучшей производительности и минимума помех. Усилитель предназначен для максимально питания +/-35В, и это значение не должен быть превышено. Трансформатор должен быть рассчитан на 25-0-25 вольт, и не более того. Меньше — нормально, если полных 100 Вт не нужно. Мощность трансформатора должна быть 150VA (3 A тока вторички). Более 250VA — это излишество. Используйте хорошего качества электролиты фильтра БП, поскольку они будут подвергнуты нагрузкам по току и температуре. Ток диодного мостового выпрямителя должен быть 35 A. Тип крепления — на шасси с термопастой.

   Все предохранители должны быть такими, как указано по схеме — не поддавайтесь искушению использовать более мощные. Входные и выходные соединения показаны на рисунке.

   Гнёзда Preamp out и power amp in позволяют вставлять в звуковой тракт эффекты, такие как сжатие, реверберация, цифровые эффекты и другие. Выход предварительного усилителя подключен так, что предусилитель сигнала могут быть извлечены без отключения усилителя мощности, поэтому может быть использован для прямой подачи звука. Это особенно полезно для баса. Выход предусилителя выход может быть использован и для другого усилителя мощности.

Настройка гитарного усилителя

1. Перед тем, как питание включается впервые, временно установите 22 Ом 5 Вт резисторы вместо предохранителей. Не следует сразу же подключать нагрузку (АС)! При подаче питания, проверьте, что напряжение постоянного тока на выходе меньше, чем 1 В. Проверьте все транзисторы на нагрев — если какой-то элемент горячий, немедленно выключите питание, затем ищите ошибку.
2. Если все хорошо, подключите акустическую систему и источник сигнала и убедитесь, что звук не искажён (например подключите с плеера музыку).
3. Если УНЧ прошел все эти тесты, снимите резисторы 22 Ом и заново установите предохранители. Отсоедините кабель динамика нагрузки и включите прибор снова. Убедитесь, что напряжение постоянного тока на клеммах АС не превышает 100 мВ, и снова проверьте нагрев на всех транзисторах и резисторах.
4. Когда вы убедитесь, что все хорошо, установите ток смещения. Подключите мультиметр между коллекторами Q10 и Q11 — вы измеряете падение напряжения на двух 0,22 Ом резисторах R20 и R21. Требуемый ток покоя 25 мА, поэтому напряжение на резисторах должны быть установлены 11 мВ. Настройка значения не слишком критична, но при более низких токах будет меньше рассеивания на выходных транзисторах.
5. После этого остаётся скорректировать смещение, когда температура корпуса и всех деталей гитарного усилителя стабилизируется. Часто температура и ток немного взаимозависимы. Вот и всё — конструкция готова!

Originally posted 2019-05-03 05:59:24. Republished by Blog Post Promoter

Гитарный комбик с питанием от аккумуляторов – схема и корпус

Содержание

• 1 Схема УМЗЧ простого усилителя электрогитары
• 2 Какой выбрать динамик
• 3 Темброблок низких и высоких частот
• 4 Питание комбика
• 5 Фото корпуса УНЧ
• 6 Испытание и звучание

Представленный на сайте 2shemi.ru проект комбика предназначен не только для электрогитары, но из-за объединения нескольких функций одновременно, является универсальным устройством. Он имеет небольшие размеры, встроенную регулировку тембра, автономное питание от двух литий-ионных аккумуляторов 18650, мощность более одного ватта. Может показаться, что это немного, но в полевых условиях с хорошим динамиком умеет играть вполне с приличным басом.

Полезная особенность девайса – двойное назначение, которое благодаря эквалайзеру хорошо работает не только с электрогитарами, но и с любыми проигрывателями аудио звука.

Можно даже подавать на схему напряжение через порт USB и не нужно ничего переделывать – микросхема хорошо работает и при 5 вольтах. А дома можно использовать сетевой блок питания с напряжением 5-7 Вольт. При батареечном питании практически нету фона и звуковых помех – надо приложить ухо к динамику, чтобы они были слышны.

Схема УМЗЧ простого усилителя электрогитары

Принципиальная схема усилителя электрогитары на NDA7052 + тембра

Для усилителя мощности выбрана микросхема TDA7052. Она имеет несколько преимуществ: малый ток холостого хода (5 мА), широкий диапазон рабочих напряжений (можно работать даже на одном элементе, выдавая примерно половину ватта), относительно большой максимальный ток и мощность (1,5 А), а прежде всего, эта схема очень стабильная в работе, не склонна к самовозбуждению.

Пресловутая м/с TDA2822, иногда заметно шумит, а TEA2025 не подходит для систем с петлями масс и длинными кабелями. Проверено было еще несколько популярных простых микросхем, но эта выигрывала.

Рисунки печатных плат для УНЧ 7052

Какой выбрать динамик

С выбором динамика проблемы как раз возможны – динамик должен иметь высокую эффективность. Отпадают, поэтому все современные динамики, что установлены в потребительском аудио оборудовании и динамики для работы в акустике автомобиля. Проблема заключается в том, что высокую эффективность достигают динамики, по крайней мере имеющие 8 дюймов стали. Не хотелось превышать размер 15 см, так что надо было искать динамики с приличной эффективностью, которые к тому же поместятся в таком корпусе. Ведущие компании (Celestion, Beyma и другие) имеют неплохие модели. В общем выбирайте кто что может, главное чтоб динамик имел параметры эффективности от 92 дб. Лучшим будет динамик с большим магнитом от радио старых годов. Он имеет бумажный диффузор и реально высокую чувствительность при довольно мягком тоне. Версии с маленьким магнитом имеют более низкую эффективность. Если размер комбика не критичен – лучше брать размер или 20 см, в котором выбор динамиков несравнимо больше.

Темброблок низких и высоких частот

Эквалайзер – пассивная схема с характерным включением. Она вносит затухание чуть более 20 дб, что компенсируется достаточно большим усилением усилители мощности (40 дб вместо обычного 26 дб). Компоненты были подобраны для этой конкретной конструкции и характеристики можно увидеть на графике.

АЧХ темброблока НЧ-ВЧ

Конечно, частотный диапазон начинается чуть выше 100 Гц, но для гитары это нормально. Также можно сделать второй вход, без темброблока – напрямую на УНЧ. Конденсатор 470n следует подобрать по вашему вкусу: такое значение обеспечивает передачу полного диапазона, но за счет меньшего значения этой емкости ограничивает низкие тона, это дает больше мощности в верхнем диапазоне. Хорошо было бы поставить там фильтр низких частот, потому что спад всего 6 дб на октаву излишне нагружает динамик.

Питание комбика

Теоретически TDA7052 может на одной зарядке АКБ работать до 3-х часов. На м/с закреплён маленький радиатор, который ограничивает снижение мощности от роста температуры. Температура не поднимается с ним более чем до 40 градусов (при 8 Ом динамике радиатор не нужен).

Питание – 2 ячейки 18650 емкостью около 2 А/ч. Вы можете использовать например и 6 батареек АА. Но литиевые элементы имеют гораздо более низкое внутреннее сопротивление – их можно нагружать импульсами тока при басах и они не показывают падения напряжения, давая полную мощность без провалов и хрипов. Напряжение на элементах довольно стабильно: в начале 4 В и падает до 3,5 В под конец.

Из-за отсутствия автоматического отключения питания (литиевые аккумуляторы нельзя разряжать ниже 2,5 В) установлен простой индикатор, состоящий из стабилитроны и светодиода. Светодиод перестает светиться в тот момент, когда в элементах остается остаток энергии, но еще в приличном для них напряжении 3 В. Для зарядки следует использовать фирменные зарядные устройства или схемы, собранные своими руками, коих в Сети полно. Но учтите, что с литиевыми батареями не шутят, их короткое замыкание, если они незащищенные, вызывает взрыв. Их нельзя использовать для питания схем, лишенных предохранителей. Банки должны бы в паре, то есть из одной серии. Бесплатным источником хороших банок являются неисправные аккумуляторы от ноутбуков. Как правило, там шесть элементов, причем почти всегда сели не более двух.

Фото корпуса УНЧ

Самодельный комбик с питанием от аккумуляторов

Корпус сделан из доски толщиной 10 мм. Выглядят лучше, чем фанера, не говоря о плитах МДФ и им подобных. Небольшой размер – 20х20х15 мм. Все это покрашено тонким слоем так называемого “бархатного” лака. Вокруг плиты используются экранирование алюминиевой фольгой, к которой подключены также корпуса потенциометров. Перед привинчиванием динамика накладываем на него тонкую ткань, которую потом подрезаем. Сзади находится обычное гнездо аудио входа, там же выведено питание для БП. Выключатель питания находится в регуляторе громкости.

Испытание и звучание

Если сравнивать мощность с обычными ширпотребовскими маленькими колонками, которые, как правило, имеют 85 дб эффективности – то уровень такой же, как и при 10 ваттах на таких колонках сопоставимых размеров. Если всё-таки вам мало звука – можете получить мощность 20 ватт от TDA8563, питая её тремя парами 18650.

Усилитель для бас-гитары своими руками

Усилитель для бас-гитары своими руками можно изготовить если у вас есть необходимые знания и опыт для этого. В данной публикации рассматривается устройство не очень сложной конструкции, но обладающее замечательным звуком. Представленная здесь схема усилителя мощности для бас-гитары, в частности выходной каскад выполнен на мощных биполярных транзисторах, а предварительный каскад усиления реализован на электровакуумных лампах.

Усилитель для бас-гитары своими руками и его конструкция включает в себя три модуля: предварительный усилитель на триодах, оконечный усилитель, а также источник питания. Разумеется — любому из этих модулей при необходимости можно найти отдельное применение в других устройствах. В представленном варианте усилитель совмещен с комбинированной аудио колонкой, что позволило создать компактную и удобную модель, следовательно, сам усилитель мощности не имеет отдельного корпуса, а встроен в дополнительный бокс акустического кабинета, расположенным немного выше динамика. Характерной оригинальностью отличается блок предварительного усиления звука, а оконечный каскад и источник питания выполнены по стандартной схеме. p>

Модуль преампа

Усилитель мощности для бас-гитары своими руками обладает прекрасным звучанием, в основном благодаря каскаду предварительного усиления, который выполнен на электровакуумных триодах, обеспечивающих чистый, прозрачный звук, помимо этого лампы обладают значительно меньшими шумами, чем транзисторы. Элементарная конструкция аппарата создает условия для удобства в сборке и снижает стоимость всех комплектующих компонентов. Также одним из немаловажных факторов является то, что в схемах выполненных на лампах, отсутствует отрицательная обратная связь, а это существенно увеличивает качество звучания. Еще одно неоспоримое достоинство лампового тракта — это способность плавного вхождения в перегрузку, особенно это значимо для устройств усиления звука работающих в составе с бас-гитарами.

Фактически предварительный усилитель выполнен на одной сдвоенной лампе (VL1). Первая его часть это стандартная схема с общим катодом, не имеющая каких либо особенностей. Без дополнительной нагрузки и с установленной например лампой 12АХ7, коэффициент усиления этого каскада будет находиться в пределах 68. Поэтому лимитирование сигнала по входу не происходит, даже если напряжение питания составляет порядка 200v и подается мощный сигнал гитары. Когда первый каскад нагружен тембро-блоком, усиленный сигнал проходящий через него несколько снижается, происходит это, в следствии большого сопротивления на выходе.

Усилитель для бас-гитары своими руками в оригинальном варианте исполнения была применена лампа 6Н2П-ЕВ. Также прошел тестирование с отличными показателями в особенности при сниженным напряжении питания до 140v двойной триод 6Н23П, в случае если возникнет необходимость установить другие лампы, то изменение схемы делать не нужно. Для нахождения определенного звучания можно использовать лампы 12АХ7 различных версий. Кстати 12АХ7, точно так же как и двойной триода ЕСС83, для которых в канал накала 6.3v напряжение направляется на 9 вывод ламповой панели, а другой провод подается на 4-5 выводы соединенных между собой. В оригинальной схеме ламповый тракт получал питание от 150v, а уже в последствии был усовершенствован и напряжение питания стало 250v. Однако даже на 150v звучание имело высокое качество.

Усилитель мощности звука

Усилитель для бас-гитары собранный своими руками имеет стандартную топологию, чего-то особенного в нем нет. Есть несколько встроенных защит, в частности схема защиты усилителя от превышения входного напряжения. Оригинальная конструкция аппарата была собрана без использования печатной платы, все мощные выходные транзисторы установлены на радиаторе охлаждения, кроме транзисторов дифференциального каскада. VT4 выполняет функцию контролера температуры, поэтому установлен в непосредственной близости от выходных ключей, которые кстати крепятся на теплоотвод через изоляционные прокладки с использованием теплопроводящей пасты КПТ-8.

Остальные электронные элементы входного каскада скомпонованы на беспаечной макетной плате и соединены между собой методом навесного монтажа. Усилитель для бас-гитары своими руками имеет в своей схеме незначительное количество задействованных компонентов, то и сам их монтаж является достаточно легким. Сама монтажная плата крепится на стойках к радиатору в районе выходных ключей. Принцип налаживания усилителя происходит в таком порядке: — подать напряжение питания на схему, но при этом не подключая выходных транзисторов. В случае если все собранно правильно, аппарат без нагрузки будет поднимать звуковой сигнал без каких либо искажений. Затем нужно установить при помощи подстроечного резистора R14 минимальное напряжение смещения в эмитерной цепи предвыходных транзисторов VT5 и VT6 ( в пределах 1v), все это нужно делать без нагрузки.

После этого необходимо подключить выходной каскад и опять же подстроечным резистором R14 установить ток покоя 28-30мА, высокое значение тока давать для работы бас-гитары нет необходимости. При подключенном эквиваленте акустики на небольшом усилении сигнала смотрим, что показывает осциллограф — на синусе не должны наблюдаться искажения типа «ступенька», если все же такое искажение присутствует, то тогда нужно добавить немного значение тока покоя до исчезновения «ступеньки». Представленный здесь усилитель можно свободно заменить на другой, возможно имеющейся у вас или хотите купить в магазине.

Не полярные емкости установленные в схеме — пленочные, рассчитанные на напряжение 100v, а С8 и С12 на 250v выполнены из керамики. Если предполагается использовать аппарат на мощности меньше 100 Вт, то тогда можно уменьшить напряжение питания до ± 35v, а в выходном тракте оставить только два мощных комплементарных транзистора.

Нужно иметь в виду, что данная конструкция выполнена по варианту встроенного усилителя в аудио колонку, а поэтому наружнее коммутационные элементы для акустики отсутствуют, вследствие этого нет и устройства защиты от КЗ в нагрузке. При использовании дополнительной колонки, то нужно будет позаботиться об установки в усилитель модуль защиты. Принцип подачи напряжение питания такой же как и на ламповых усилителях, то есть нажимается клавиша «Power», а когда полностью прогреются лампы, то клавишей «Standby» подсоединяется нагрузка и вся мощность на источник питания.

Трансформаторный блок питания

Силовой трансформатор здесь задействован ТС-180, естественно вторичная его обмотка немного была изменена. В оригинальной схеме, для обеспечения напряжением нити накала лампы имеется отвод на вторичной обмотке. Конечно было бы эффективнее для таких целей намотать специальную обмотку, ну а чтобы вообще все было на профессиональном уровне, то тогда еще нужно встроить выпрямитель, обеспечивающий цепь накала постоянным током. Значение переменного напряжения во вторичной обмотке без нагрузки должно быть 34v, а после выпрямителя ± 50v. Если нужно получить выходную мощность в пределах 200 Вт, то тогда нужно будет подбирать трансформатор мощнее, например: ТС-250 или тороидальный с такой же мощностью.

Динамический излучатель для кабинета был применен низкочастотный динамик размером 380 мм от компании CELESTION. В первоначальном варианте печатные платы не создавались по одной простой причине — аппарат должен быть собран в короткий срок, да и то для личных нужд, а на разработку плат ушло бы больше времени и денежных затрат. Хотя такая конструкция может показаться достаточно примитивной, но звучание произвело хорошее впечатление. Кстати на этом аппарате играли приезжавшие на гастроли знаменитые группы «Аракс» и «Ex-Smokie», это те, у которых гитарист Аллан Силсон.

Вот на фотографии виден корпус с динамиком – это и есть усилитель для бас-гитары сделанный собственными руками, а с гитарой в руках – басист из группы «Ex-Smokie».

Перечень радио компонентов

Скачать Перечень компонентов

Делаем компактный, но функциональный аудиоусилитель с цифровыми входами и плеером / Своими руками (DIY) / iXBT Live

Сегодняшний пост посвящен постройке бюджетного компактного аудио устройства. Этакий музыкальный центр на новый лад, осталось только подключить акустику. Это простой блочный DIY из типовых составных частей. Я уже делал обзоры на основные части, поэтому пост будет небольшим.

Содержание

• Введение
• Усилитель и ЦАП
• MP3-модуль
• Питание
• Сборка
• Использование
• Заключение

Введение

Срочно понадобился отдельный маленький усилитель для телевизора. Бюджет, как водится, минимально возможный. У телевизора нашелся оптический выход для звука, а свои динамики крайне слабые.

Можно, конечно, прикупить компактный усилитель с цифровыми входами. Например, есть отличный SMSL AD18. Но у меня накопилось несколько свободных комплектующих (отложенных для создания портативной акустики) и я решил сделать быстро сам.

Докупал для этого проекта я только пластиковые корпуса (2 шт.). В изделии будет двухкорпусная компоновка. Корпус из ABS имеет размеры 150х120х40 мм.

Плюсы пластиковых корпусов для DIY проектов:

• Недорого и доступно
• Легко обрабатывать дома (дремель и напильник)
• Просто покрасить в любой цвет (грунт обязательно)

Есть и минусы:

• Простой внешний вид
• Нет экранирующих свойств
• Малая прочность и несущая способность

Усилитель и ЦАП

Из недорогих маломощных усилителей класса D мне нравится платы на YDA138-E. Плата компактных размеров 7х5 см, недорогая, и что немало важно, неплохо звучит. Из недостатков небольшая мощность, она выдает от 12 В питания  ~13 Вт на 4 Ом нагрузки на канал. Я делал подробный обзор этой платы усилителя.

Так как нужен был цифровой вход для этого усилителя — пришлось использовать простой ЦАП (DAC).

Использовал плату на чипах CS8416 и CS4398 от Unisian. Обзор с измерениями тут. Выпаял только разъемы линейного выхода.

Я чуть позже купил для себя еще одну маленькую (4,5х4,5 см) плату ЦАП, она меньших размеров имеет так же оптический и коаксиальный цифровой вход и более удобное питание — 5 В DC.  Она подошла бы лучше для таких простых проектов.

Плата ЦАП построена на чипе MS8413 с поддержкой 24 бит/192 кГц, и динамическим диапазоном 105 дБ.

MP3-модуль

Для объедения всего разношерстного «хозяйства» плат в единую систему и для добавления аудио плеера — ставим mp3-модуль.

Mp3-модуль AVN-757

Модель дешевая, но интересная. Вот основные особенности:

• Компактные размеры (панель размеры 87х25 мм)
• Экран с цветным индикатором уровня
• Питание 5 В
• Bluetooth 5.0 (есть поддержка режима TWS)
• Плеер аудиофайлов USB и FM радио
• Эквалайзер (5 предварительных настроек)
• Линейный вход на разъеме сзади и 3,5 мм спереди
• Пульт ДУ

Питание

Решил для каждого устройства использовать свое индивидуальное питание, что бы гарантированно не было земляной петли, фона и прочей нечисти. Все блоки питания будут размещены на нижнем «этаже», в нижнем корпусе. Там же будет сетевой вход и выключатель питания. Все блоки из закромов, с разборов, такое у каждого самодельщика припасено.

Сетевая розетка (выдрана с какой-то магнитолы) совмещена с сетевым фильтром электромагнитных помех, там же и предохранитель. Все закреплено на термоклей, корпус пластиковый КЗ бояться не стоит.

Трансформатор для питания ЦАПа использовал ТПГ-2-2х9 В от ТрансЛед со средней точкой во вторичной обмотке. Хороший, компактный, не гудит (залит компаундом).

Для питания mp3-модуля применена самое банальное зарядное устройство от телефона, как раз на 5 В 0,5 А.

Основной блок питания — импульсный блок питания для усилителя мощности YDA138-E. Посмотрим на его параметры:

То что нужно для этой платы. Она как раз в пике до клиппинга потребляет до 2 А.

Сборка

В нижнем корпусе только блоки питания. Собираем верхний «этаж», где расположена вся электроника (модуль, ЦАП и усилитель). Я ругаю производителей, когда ставят выходные клеммы на акустику близко друг к другу, а сам сделал так же, из-за нехватки места.

Ввод кабелей питания (3 шт.) будет не снаружи корпусов, а внутри, через ферритовую втулку. Так будет аккуратнее.

Так как, корпуса пластиковые, добавим экран на верх корпуса с блоками питания, для уменьшения наводок и для самоуспокоения.

Корпуса стянуты между собой винтами и соответственно перевернуты для упрощения сборки. Корпуса пластиковые, все обрабатывается быстро и на «коленке», даже красить не стал, для экономии времени (хозяин сам покрасит, если надо). Сборка заняла буквально один вечер.

Использование

Режим по умолчанию на mp3-модуле — Bluetooth. На пульте или с передней панели модуля включаем AUX — на него подключен ЦАП. Тогда работает оптический вход. В тоже время, работает и линейных вход на на разъеме 3,5 мм. Никаких посторонних призвуков, фона нет.

Работает FM радио (там впаян кусок провода в качестве антенны), usb плеер (увы, нет поддержки FLAC) и коаксиальный вход. Полный набор входов и источников сигнала.

Заключение

Вот такая простая поделка. Бюджет минимальный и справится даже школьник. Внешний вид конечно простой, однако, музыку можно слушать со всех возможных входов, включая Bluetooth. Звук неплохой, для такого размера, проверено на «взрослой» акустике.

Мощность всего 12 Вт, но есть возможно регулировки громкости с пульта ДУ. Для телевизора с акустикой, например, от музыкального центра, получается достаточный уровень звукового давления для комнаты.

Еще статьи по теме звукового DIY с Aliexpress:

• Выбор ЦАП
• Выбор плат усилителей
• Выбор источника звука

Спасибо за внимание! Удачных конструкций!

ТОП-дюжина гитарных комбиков для начинающих.

Как я уже рассказывал в предыдущих материалах, значительную, и даже, если не побояться сказать – главную роль в звучании электрогитары играет то, куда она включена, то есть гитарный усилитель с колонкой (акустическим кабинетом) или комбик. Именно благодаря различию звучания однотипных гитар в разные усилители в современной музыке и возникло столько стилей и направлений. Более того, упомяну ещё раз тот факт, что дешёвая гитара неплохо, или скажем, сносно прозвучит в хороший усилитель, но даже самый дорогой инструмент будет отвратительно звучать в дешёвый паршивый комбик. Поэтому не стоит поддаваться ошибочному мнению, что лучше потратить максимум денег на гитару, а комбик уже купить на сдачу. Инструмент должен быть, прежде всего, удобным, а усилитель – практичным.

На первый взгляд выбор недорогого, но практичного комбика кажется очень сложной задачей. На самом деле это не так. Тем, кто хочет действительно научиться хорошо играть на электрогитаре, чтобы стать музыкантом, играющим в группе, а не диванным гитаристом, способным не более чем на ютуб-стримы, в качестве первого и даже второго гитарного усилителя стоит остановить свой выбор на аналоговой продукции.

Игра на гитаре подобна езде на мотоцикле и, прежде, чем сесть за руль мотоцикла необходимо сперва освоить велосипед, научиться держать равновесие, трогаться и останавливаться, вписываться в повороты. Так и домашний транзисторный комбик подобен велосипеду. Цифровой комбик в этом плане можно сравнить разве что с электросамокатом. Как средство передвижения он вполне годится, но пересесть с него на мотоцикл, не умея ездить на велосипеде, не получится.

Я не утверждаю, что цифровые усилители — плохие. Очень даже хорошие. Но хороши они тем, кто либо уже умеет играть на гитаре, либо тем, кто не собирается учиться тому уровню, чтобы играть в группе. На самом деле, некоторые даже взрослые, состоятельные люди возят в багажнике автомобиля электросамокат, чтобы бросить машину на стоянке, и дворами добраться до своего офиса или дома, не только хипстеры.

Поскольку в отличие от самой гитары, усилитель является технически сложным устройством, чтобы не ошибиться в выборе стоит остановить свой выбор на брэндовых вещах. Каждый брэнд дорожит своей репутацией и отвечает за качество продукции. Кроме того, каждый брэнд обеспечивает оптовым и розничным поставщикам поддержку, как технической документацией, так и запчастями, так что если вдруг что-то сломается, починить его будет больше шансов, чем у ноунейма (продукции неизвестного происхождения). «Ноунейм» в этом деле хорош только когда речь идёт об эксклюзивных бутиковых вещах, а не о массовом ширпотребе.

Если ещё лет 10 назад выбор домашних транзисторных комбиков в музыкальных магазинах был такой, что глаза разбегались, то сегодня интересных и достойных вариантов производится не так много. Выбор не велик как у нас, так и за рубежом. Одни производители, вроде Fender и Vox увлеклись новомодным цифровым моделированием, другие, отказались от массмаркета, вернувшись к дорогой и элитной лампе. Третьи вроде Crate, или, отчасти Trace Elliot вообще прекратили существование (у последних после ряда перепродаж и смен хозяев модельный ряд сократился до пары-тройки басовых моделей). В наше время транзисторные домашние комбики превращаются в вымирающий вид, и это очень печально. Их вытесняют цифровые моделирующие усилители и комбики.

Среди гитарных усилителей, равно как и в рок-музыке, сложилось несколько направлений: американское, британское и немецкое. Отдельно выделяющийся скандинавский метал можно стилистически отнести к немецкому направлению музыки, во всяком случае, по саунду. Но, поскольку, у немецких производителей не найти бюджетных моделей усилителей, всё условно можно сократить до американских и британских. Сложилось это исторически из-за того, что когда гитарное усиление только развивалось, в одной части света были популярны одни компоненты, а в другой совершенно другие. В частности, что касалось ламп и динамиков. Всё это и привело к узнаваемости американского и британского саунда. Большинство производителей в той и в другой части света географически соответствует характеру звучания, хотя на рынке можно встретить американские усилители с британским саундом и наоборот. В своих бюджетных домашних транзисторных моделях каждый брэндовый производитель старается придерживаться звучания, соответствующего тому стилю, на котором компания сделала себе имя. Те, кто пытается добиться универсальности и звучания на любой вкус, во всех стилях, в этом бизнесе не удерживается. Если у производителя нет своего лица, никто его и не запомнит. Пробежимся же по тому, что нам могут предложить ведущие производители домашних транзисторных комбиков, и отберём наиболее подходящих кандидатов. Я предложу с полдюжины самых интересных, на мой взгляд, домашних транзисторных комбиков, и ещё бонусом несколько вариантов уже снятых с производства, но всё ещё встречающихся в магазинах, так как производители сделали их с запасом.

Можно сказать что именно благодаря этой американской компании гитарные комбики стали такими, какими мы их знаем. До этого они напоминали прабабушкину радиолу. Многие нововведения Лео Фендера опередили своё время, такие, как, например, регулятор Presence. Как и все гении, Лео Фендер был человеком со странностями. Рычаг вибрато на гитаре он называл тремоло, эффект тремоло в усилителе – вибрато, а регулятор яркости он почему-то назвал присутствием (тот самый Presence). Хотя это можно объяснить. Уже к середине пятидесятых Лео стал постепенно терять слух, и в первую очередь это коснулось высоких частот. Даже твил он ошибочно назвал твидом, хотя на самом деле твид – это грубая шерстяная ткань. Усилители Fender ассоциируются с блюзом, кантри, рокабилли, и славятся своим чистым звуком и выразительным упругим кранчем.

Однако, сегодня эта легендарная компания, в плане усиления, не может ничего предложить начинающим гитаристам. Чем думают современные маркетологи Fender, для меня загадка. Иначе как объяснить тот факт, что они сняли с производства замечательный комбик Fender Frontman 15G. К счастью его ещё можно найти в магазинах, и если ваша музыка – блюз или рокабилли, то это вполне может быть вашим выбором. Единственная оставшаяся в производстве домашняя транзисторная модель Fender Frontman 10G с шестидюймовой пукалкой могла бы представлять интерес, если бы работала на батарейках. Производитель даже пожертвовал ручкой громкости канала овердрайв у десятиваттной модели, то ли ради удешевления, то ли ради того, чтобы уместить его в более компактный корпус.

Vox – это голос британского вторжения, с начала ’60х и по сей день. Shadows, Beatles, Rolling Stones, Kinks, Yardbirds, Queen, Dire Straits, U2, Radiohead… Звучание этих групп, прежде всего, ассоциируется с Vox, хотя в своём творчестве многие из них использовали и другие усилители. Но, как и их конкуренты Fender, в области домашних гитарных усилителей, Vox сосредоточился на цифре, и снял с производства 15-ваттную модель Vox Pathfinder 15 с тремоло и пружинным ревером (на версии с индексом R), и даже двухкнопочным футсвитчем, неплохую вещь для тех кто учится играть музыку от сёрфа в стиле Shadows и до не слишком тяжёлого рокешника.

В десятиватной версии, что сейчас можно найти в магазинах, ничего этого нет. Как и в случае с Fender, производитель отказался от ручки громкости канала овердрайв, оставив один общий гейн на оба канала. Как и в случае с Fender, Vox Patfinder 10 оборудован не восьмидюймовым динамиком, а никуда не годящимся шестидюймовым.

С усилителями Джима Маршалла ассоциируется весь классический рок и метал ’70х и ’80х. Именно их имеют в виду в первую очередь под термином «британское звучание». Начинающим гитаристам Marshall может предложить 15-ваттный восьмидюймовый домашний комбик MG15 в закрытом корпусе (о влиянии конструкции была сказана пара слов в предыдущих материалах), или его версию с ревером MG15R



Оба комбика имеют два канала, чистый и овердрайв с отдельными регулировками гейна и громкости. Эквалайзер – трёхполосный, общий на оба канала. Имеются аукс для подключения внешнего источника фонограммы и выход на наушники. Оба на миниджеках. Штатный динамик – восьмиомный, хоть и ноунеймовый, но всё же гитарный, и довольно неплохой.

Гитарные усилители Orange — ещё одна британская легенда. При своём чопорном внешнем виде, усилители отличаются грязным прифуззованным хулиганским звучанием дисторшна с большим запасом гейна, и кристальным чистым клином. Для начинающих гитаристов Orange предлагает 20-ваттный восьмидюймовый домашний комбик Crush 20 в закрытом корпусе, или его версию с ревером и встроенным тюнером Crush 20RT. Оба комбика – двухканальные, канал овердрайв имеет отдельные регулировки гейна и громкости. Переключение каналов может осуществляться не только кнопкой, но и педальным футсвитчем. Эквалайзер – трёхполосный, общий на оба канала. Имеются аукс на миниджеке для подключения внешнего источника фонограммы и выход на большом 1/4″ джеке наушники, причём кабинетулированный, то есть имитирующий звучание динамика. Очень радуют весёлые пиктограмки вместо подписей к гнёздам, кнопкам, регуляторам и лампочкам.

О стоковом динамике ничего не скажу, но в 35-ваттной модели динамик – четырёхомный. Хотя думаю, в двадцативатнике схема та же самая, за исключением разрыва, и динамик — восьмиомный. К чему я на это обращаю внимание? Многие гитаристы увлекаются апгрейдом гитарных звукоснимателей и динамиков в комбиках. И очень часто в недорогих комбиках используются динамики совсем не рассчитанные на использование с гитарой. В случае с заменой четырёхомного динамика на восьмиомный, мощность транзисторного усилителя теоретически должна упасть почти вдвое. Однако не факт, что комбик станет звучать тише. Во-первых чтобы громкость снизилась вдвое, мощность должна упасть в 10 раз. А во вторых, громкость напрямую зависит от чувствительности динамика. У гитарных она порядка 100дБ, и неизвестно что за динамик могут поставить на китайской ОЕМ-фабрике. Хотя ещё раз повторюсь, я не знаю, что динамик стоит конкретно в этой модели, звучит он вполне себе прилично, и я даю информацию об омности на тот случай, чтобы при желании было легче подобрать замену.

Peavey ещё один представитель американской школы. С самого начала слоганом Хартли Пиви стал «качественное оборудование по разумной цене». Компания является пионером в области недорогих домашних усилителей, представившей в начале восьмидесятых транзисторные комбики, эмулирующие звучание лампы: Decade и Backstage, хотя и в области профессионального лампового оборудования Peavey пользуется заслуженным уважением, хотя это скорее заслуга легендарного инженера Джеймса Брауна. В качестве примера можно привести легендарную модель 5150 и многие другие. Для начинающих гитаристов Peavey предлагает недорогой 15-ваттный домашний комбик Peavey 158 с восьмидюймовым динамиком.



Комбик – двухканальный. Конструкция кабинета – открытая. Динамик -8-омный Blue Marvel, то есть гитарный и вполне приличный. Чистый канал – фендероид, а овердрайв предлагает 2 варианта «перегруза», винтажный аля AC/DC и современный метальной. На борту имеется аукс для внешнего источника фонограммы и выход для наушников, оба на больших 1/4″ джеках.

Американский брэнд Kustom появился на музыкальной сцене в середине шестидесятых. Это были транзисторные усилители и огромные кабинеты Бада Росса, принятые на ура музыкантами ритм-энд-блюз, мотаун, сёрф и рокабилли за их громкое и чистое звучание. Усилители Kustom также выделялись своим дизайном, в частности «дутой» обивкой из цветной искусственной кожи, как интерьер американских скоростных автомобилей. Однако современные Kustom – это совершенно другая история. В начале семидесятых Бад продал свою компанию и открыл новую Ross, известную культовыми гитарными примочками, а потом и вовсе завязал с музыкой, подавшись в авионику и производство полицейских радаров. В середине девяностых, очередные владелицы брэнднейма возродили производство гитарных усилителей, и добились успеха именно в области продукции для начинающих гитаристов, хотя под маркой Kustom в первой декаде нулевых производились и серьёзные крутые ламповые усилители, когда там работал уже упомянутый выше Джеймс Браун. Именно с его подачи Kustom доказали что домашний комбик не обязательно должен быть маленьким, и выпустили недорогой транзисторный комбик с динамиком полноценного 12-дюймового размера. 12″ динамик в таком комбике хорош даже не столько звуком, сколько тем, что даёт почувствовать отдачу усилителя, и научить начинающего гитариста взаимодействию с настоящим гитарным комбиком.

Сегодня Kustom начинающим гитаристам предлагает 20-ваттный 12-дюймовый комбик открытой конструкции KG112FX. Комбик – двухканальный, с плотным упругим чистым звуком и маршалоидным овердрайвом, с очень хорошими разборчивыми низами. Канал овердрайв имеет раздельные регулировки гейна и громкости, эквалайзер – общий на оба канала, трёхполосный. Кроме того на борту есть дилей/ревер, аукс и выход на наушники, оба на миниджеках. Динамик – восьмиомный, и комбик отлично поддаётся апгрейду. При замене на фирменный брэндовый гитарный динамик, усилитель начинает звучать совсем по-взрослому, хотя и с родным он звучит вполне прилично.

Ещё одна британская легенда, саунд усилителей которых ассоциируется с The Who, Pink Floyd, Slade, Jethro Tull, Kinks и многие другие. Для начинающих гитаристов Hiwatt производит серию домашних ламповых усилителей Crunch (ранее серия называлась Maxwatt) в рамках которой можно найти 15 и 25-ваттные модели с 8″ динамиком. Пятнашка не так интересна, у неё нет полноценных двух каналов, гейн общий для чистого и овердрайва, а вот двадцатка заслуживает внимания.

Hiwatt Crunch 25 – недорогой двухканальный транзисторный комбик, с жирным и тёплым чистым звуком, и весьма специфическим олдскульным прифузованным грязным овердрайвом, переносящим вас прямиком в семидесятые. Эдакая машина времени, не в смысле музыкальной группы, а в смысле средства перемещения. Эквализация у чистого и грязного каналов раздельная, на клине это привычный трёхполосный эквалайзер, а на овердрайве – ручка Contour, вырезающая середину. Регулировки гейна и громкости канала овердрайв – раздельные, для переключения каналов предусмотрен футсвитч. Имеется выход на дополнительный кабинет, аукс для внешнего источника фонограммы и выход на наушники. Оба на миниджеках. Конструкция кабинета – открытая. Оригинальный динамик – четырёхомный. Производится также версия с пружинным ревером на борту.

Laney — ещё один представитель британской школы. Ведёт свою историю с конца шестидесятых. В семидесятые усилители Линдона Лэйни пользовались в основном местечковым успехом у себя на родине, в Англии, но уже тогда на них играл Тони Айомми из Black Sabbath, верный этой марке и по сей день. В восьмидесятые с триумфом прорвались и на американский рынок, благодаря хайгейновым усилителям, полюбившимся металлистам и шредерам. Для начинающих гитаристов Laney производят пару двадцативаттных домашних транзисторных комбиков LX20R и LG20R

Оба они на первый взгляд одинаковые, и отличаются лишь дизайном. Первый с металлической решёткой и ручками, смотрящими вперёд, второй в более винтажном стиле, с ручками торчащими вверх. Однако, по звуку они кардинально отличаются. Первый с очень резким клином и чересчур песочащим овердрайвом (на мой субъективный вкус), второй с гораздо более жирным чистым каналом и более певучим перегрузом. Перегруз что на одном, что на другом в меру хайгейновый. Конструкция кабинета – открытая, но LG скорее даже подходит под определение полуоткрытый, так как у него площадь задней стенки гораздо больше. Динамик – восьмиомный HH. Канал овердрайва имеет раздельные регулировки гейна и громкости. Эквалайзер – трёхполосный, общий на оба канала. На борту имеется ревер. Комбик оборудован ауксом для подключения источника внешней фонограммы и выходом на наушники. Оба на больших четвертьдюймовых джеках.

Соратник уже упомянутого Лео Фендера, Дон Рэндалл, покинул компанию в конце шестидесятых, недолго поработав на новых владельцев Fender – CBS. В начале семидесятых он открыл собственную компанию под своим именем. Randall прославились своими хайгейновыми транзисторными усилителями восьмидесятых, но это заслуга не Дона, а его напарника и инженера Гэри Санды. Randall – одни из немногих транзисторных усилителей, принятых на ура рокерами и металистами. Гитаристы Pantera, Deff Leppard, Journey, Dokken, Kiss, Poison, Winger, группы Dio, Сэми Хагара, Майкл Батио и даже Курт Кобейн играли на транзисторных Randall. При новых хозяевах компания производит и ламповые усилители, которые, в том числе, можно встретить в арсенале Metallica и Anthrax. До недавнего времени начинающих гитаристов Randall производил домашний транзисторный комбик RX25RM, который ещё можно найти в магазинах, с восьмидюймовым динамиком, в закрытом корпусе. R здесь означает наличие пружинного ревера, M — металлическую решетку, оберегающую динамик и отделку в тёмном хроме (если вы видите ещё BC после буквы M – это версия в отделке тёмный хром). Производилась также версии с индексом D вместо R, с цифровыми эффектами, хорус, флэнджер, фэйзер, тремоло, дилей, ревер, но это уже лишнее. Комбик Randall RX25RM – двухканальный, чистый и овердрайв, с возможностью переключения каналов с футсвитча. На канале овердрайв с раздельными регулировками гейна и громкости, есть ещё и дополнительная грелка-бустер. Кроме этого имеется и мастер-громкость на оба канала, что, несомненно – огромный плюс. Эквалайзер трёхполосный, общий на оба канала. Имеется аукс для источника фонограммы, на паре отдельных тюльпанов RCA и выход на наушники на большом1/4″ джеке. Динамик – восьмиомный.

Сейчсас RX25M уже снят с производства, осталась только 15-ваттная шестидюймовая версия. Правда ещё несколько именных моделей Нуно Беттенкорта, Кирка Хэмметта, и Джорджа Линча, но они опять же шестидюймовые, так что интерес представляют только для фанатов Metallica и Extreme как культ поклонения.

Хотелось бы ещё упомянуть о весьма достойных домашних транзисторных комбиках Crate, но брэнд ликвидирован так давно, что сейчас их можно найти только на вторичке, в состоянии б/у.

Прежде, чем пересесть с велосипеда на тяжёлый байк, сперва стоит освоить малокубатурный. Научиться управлять им, входя в повороты не поворотом руля, а перемещением центра тяжести и наклоном мотоцикла и ручкой газа. То же самое касается и игры на гитаре, где в роли какого-нибудь ёбрика (лёгкий мотоцикл Yamaha YBR-125) выступает ламповый комбик небольшой мощности, а в роли управления центром тяжести и ручки газа — наклон и глубина погружения медиатора.

Бытует мнение, что покупка и эксплуатация лампового усилителя – дорогое удовольствие. Да, это действительно так. В производстве ламповых усилителей задействовано много ручного труда, не только тех людей, что их паяют, но и тех, что налаживают. Да и сами лампы – расходный материал, время от времени они требуют замены, а цены на них кусаются. Тем не менее я постараюсь предложить штук пять достойных ламповых гитарных комбиков, которые не слишком сильно ударят по карману.

Китайский производитель Joyo из города Шенжень известен не только клонами популярных девайсов, но и своими собственными разработками, в частности очень крутой и продвинутой гитарной головой DualKlonz. Что интересно, брэнды Joyo и Mooer принадлежат одной семье, и производятся на одной фабрике. Joyo — мужу, а Mooer — жене. Наверно поэтому дизайн корпусов  Mooer такой элегантный, а Mooer такой брутальный.

Ламповый гитарный комбик Joyo JTA-05 Sweet Baby — клон легендарного винтажного комбика Fender Champ образца 1957 года. Поставляемый изначально в наборе с лэп-стил-гитарой, оригинальный Fender Champ быстро завоевал любовь американских чёрных блюзменов за свой певучий чистый кранч и способность одинаково хорошо звучать как тихо, в условиях многоквартирных гетто чикагского вест-сайда, где зародился электроблюз, так и достаточно громко, чтобы выступать в небольших клубах и барах.

JTA-05 Sweet Baby — идеальный вариант для домашних занятий. Он позволяет отточить один из самых важных навыков — контроль динамики кончиками пальцев, что невозможно отработать ни на одном транзисторном, и уж тем более на цифровом комбике или процессоре. Ведь одно из самых неприятных разочарований гитариста, когда добившись, на первый взгляд, значительных успехов, играя через цифру, он наконец попадает в дорогую студию с настоящим винтажным аппаратом, и не в состоянии сыграть ни одной годной ноты из за отсутствия контроля динамики. Функционал Joyo JTA-05 Sweet Baby прост и минималистичен, всего одна ручка громкости и всё, зато комбик дружит с гитарными педалями, и прекрасно разгоняется грелками. Кроме того, ламповый выпрямитель — отличный опыт почуствовать поведение винтажных усилителей и тот самый Sag. Мощность усилителя — 5Вт. Комбик Sweet Baby оборудован фирменным гитарным динамиком Eminence EGTR-S108, восьмидюймового размера

Bugera — дочерний брэнд компании Music Tribe, основанной хитровывернутым швейцарским предпринимателем по имени Ули Беринга.

Компания позиционируется как немецкая, однако для ухода от налогов зарегистрирована в оффшоре, на Британских Виргинских Островах. Тем не менее, Ули сумел заполучить в собственность заводы, газеты, пароходы в коммунистическом Китае. Среди производителей музыкального оборудования Ули пользуется плохой репутацией. Одни считают его выскочкой, другие плагиатором. Тем не менее бизнес Behringer (брэнднейм произносится на англоязычный манер как Беринжер) очень успешен, и при этом юридически чист, а его компания скупила такие брэнды, как Midas, KlarkTeknik, Turbosound, t. c.electronic, ColorAudio, Aston Microphones, Tannoy. У него даже был шанс купить балансирующий на грани банкротства Gibson, помешало чуть ли не личное вмешательство Дональда Трампа, на то время президента Североамериканских Соединённых Штатов. Под брэнднеймом Bugera, Music Tribe производит гитарные усилители.

Ламповый гитарный комбик Bugera V5 Infinium многие считают клоном Matchless SC Mini, однако это ошибочное мнение, из общего у них только внешний вид.  V5 Infinium – это собственная разработка Bugera. Комбик очень прост, но отлично дружит с гитарными педалями. Мощность — 5 Ватт. Собственное звучание носит британский характер аля вокс. В отличие от большинства других ламповых комбиков в этом ценовом классе, Bugera V5 Infinium достаточно наворочен. Тут есть независимые регулировки гейна и громкости, регулятор тембра, ревер. Правда ревер цифровой, но работающий параллельно, основной тракт сигнала полностью ламповый. Также есть аттенюатор, позволяющий заставить звучать комбик очень тихо, на домашней громкости. Есть и выходы на внешний кабинет и на наушники, причём не с преампа, а с оконечника. Динамик – восьмидюймовый Turbosound, но четырёхомный, имейте в виду, если решитесь на замену. Хотя можно вполне довольствоваться и им. Ещё одно интересное решение – лампочка, вроде Check Engine, сигнализирующая, когда пришло время менять лампы.

Yerasov — отечественный производитель гитарных усилителей и эффектов, один из немногих, сумевших наладить массовое, а не бутиковое производство. К сожалению, не так давно, Александр Евгеньевич Ерасов покинул нас, но компания уверенно держится на плаву, под руководством его сына. Что стоит отметить, так это то, что Александр Евгеньевич всегда прислушивался к мнению покупателя, и активно участвовал в обсуждении того, чего хотят гитаристы. Именно так появился на свет его популярный ламповый усилитель Гаврош.

Yerasov Gavrosh 8 — ламповый гитарный комбик, заточенный под домашние занятия. Производитель позиционирует его как аппарат, для домашних упражнений на чистом звуке или с примочками. В каком-то смысле этот комбик можно назвать — антифендер. Если Лео Фендер добавил своим усилителям ручку Presence, добавляющую яркости то Ерасов установил фильтр, подрезающий лишний песочек от примочек овердрайва-дисторшна. Темброблок имеет регулировку ВЧ и НЧ. Ещё одна фишка Гавроша — пассивная нагрузка, позволяющая играть в тишине в наушники, не отключая оконечника, гася сигнал, предназначенный динамику через нагрузочный резистор. Вы не обходите оконечник, позволяя полноценно использовать его и в наушниках. Производитель предлагает на выбор комплектацию восьмидюймовым гитарным динамиком Celestion или Jensen и цветом обивки на вкус заказчика.

О британском производителе Laney я уже рассказывал выше. Гитарный комбик Laney Cub 8 так же прост и примитивен, как и упомянутый выше Joyo. По сути это тот же чамп, хоть и не настолько «честный», как Joyo JTA-05. Зато есть хоть какой-то регулятор тембра под рукой.



Мощность усилителя – 5Вт. Динамик – Celestion Super 8.

Американский брэнд VHT ассоциируется с крутыми бутиковыми усилителями. Однако, с 2009 года к тем самым VHT, выпускаемым ныне под брэнднеймом Fryette сегодня эта марка никакого отношения не имеет. Брэнднейм был продан компании AXL, специализирующейся на массмаркет-продукции. Однако AXL производит под маркой VHT весьма достойные недорогие усилители, как моделирующие, так и ламповые.

VHT Special 6 очень похож на Laney Cub 8, но гораздо интереснее. Во-первых есть переключение мощности оконечника, а во-вторых, есть встроенный бустер, разгоняющий перегруз, причем включаемый не только с панели управления пушпульной ручкой гейна, но и футсвитчем. Усилитель отлично сочетается с внешними педалями-примочками. А блогодаря использованию навесного монтажа (Handwired) легко поддаётся модернизации, что открывает широкое поле деятельности тем, кто дружит с паяльником. Кроме того комбик оборудован более крупным десятидюймовым динамиком, что то же огромный плюс. Кроме того, VHT Special 6 производится в виде отдельной головы.



Это, конечно же не все варианты, что можно найти в магазинах, но я старался выделить те, что можно приобрести за не слишком кусачую цену. В магазинах Skifmusic вы всегда найдёте выбор достойных гитарных комбиков. Но, не стоит слишком полагаться на советы, даже мои. Просто придите в магазин, послушайте всё своими ушами, пощупайте своими руками и сделайте свой правильный выбор.



Автор – Сергей Иванов

You Can DIY!: Сборка однотактного лампового усилителя для гитары

В этой проектной статье для audioXpress автор рассказывает о своем ламповом усилителе для гитары, простом маломощном усилителе, который может легко собрать любой мастер своими руками. Костас Саррис верит в создание простых ламповых усилителей с простыми схемами, которые, как он обнаружил, работают лучше, особенно когда электрические сигналы несут музыкальную информацию, потому что с искажением сигнала легко справиться. Эта статья была первоначально опубликована в audioXpress в июне 2015 г.

Когда мой друг-гитарист убедил меня построить ламповый усилитель для гитары, мы согласились, что конструкция усилителя должна быть простой, маломощной однотактной, построенной как швейцарский армейский нож, для повседневного использования. Вдохновленный конструкциями усилителей Fender «Princeton» и «Champ» конца 1950-х годов, я решил сконструировать небольшой, но эффективный однотактный предусилитель, который мог бы легко собрать любой домашний мастер (см. Фото 1).

Фото 1: Этот небольшой однотактный гитарный ламповый усилитель отлично подходит для использования в студии.

Этот небольшой усилитель со средним/высоким коэффициентом усиления предназначен для игры в помещении или в студии. Хотя он может быть довольно громким, на небольших сценах на нем также можно играть с плавным басом и «тихими барабанами».

Из-за теплого звучания усилитель не предназначен для хард-метала. С другой стороны, он идеально подходит для блюза, рока, джаза или фанка. Суть этого усилителя в простоте. В этом его отличие (см. Фото 2).

Фото 2: вдохновлено конце 19Усилители Fender «Princeton» и «Champ» 50-х годов, этот простой проект был разработан для повседневного использования.

The Circuit

Музыкальная информация, генерируемая звукоснимателем электрогитары в виде электрического сигнала, слабая и требует усиления. Гитарные звукосниматели имеют разное выходное напряжение в зависимости от модели. Модели с низкой выходной мощностью, как правило, производят «чистый» звук, в то время как модели с высокой выходной мощностью, как правило, перегружают усилители и производят «грязный и агрессивный звук». Выходное напряжение большинства звукоснимателей варьируется от 100 мВ до 1 Вэфф.
В этом усилителе используется двойной триод с высоким коэффициентом усиления 12AX7/ECC83 для предусилительного каскада и лучевая силовая лампа 6L6GC для выходного каскада в несимметричной конструкции класса A.

Усилители класса А представляют собой усилители напряжения. В усилителе класса А форма волны выходного напряжения совпадает с формой напряжения сигнала, подаваемого на сетку. Другими словами, силовая лампа все время работает на полную мощность, и это влияет на то, как выходная лампа искажается. Усилитель мощности класса А обычно звучит тепло и естественно. Когда он имеет тенденцию к клиппингу, он звучит динамично и агрессивно. Вот почему эти усилители желательны для многих гитаристов.

Схема предусилителя
В каскаде предусилителя используется вакуумная лампа с двойным триодом 12AX7/ECC83 с высоким коэффициентом усиления, и он работает как усилитель с заземленным катодом. Выход снимается со второй половины триодной пластины 12AX7 на сетку силовой лампы с использованием высококачественного разделительного конденсатора 0,1 мкФ. Лампа драйвера имеет катодное смещение с помощью резистора 1,5 кОм (R8, R2, показанные на рис. 1) и анодного напряжения 200 В (оба каскада).

Рис. 1. В конструкции усилителя используются двойные триодные лампы 12AX7/ECC83.

Первый полукаскад предварительного усилителя представляет собой полностью шунтированную катодную цепь смещения. Входной сеточный резистор R12 33 кОм. Для обхода катодного резистора в первой ступени (первый полутриод) я использовал электролитический аудиоконденсатор 25 мкФ/25 В (C2 показан на рис. 1).

Потенциометр усиления (1 МОм) действует как переменный сеточный резистор для сетки второй половины лампы предусилителя 12AX7. Секция регулировки тембра состоит из простой схемы «управления усилением тембра». C6 является конденсатором, шунтирующим высокие частоты, поэтому P2 (регулятор тембра) влияет как на «обрезку тона», так и на усиление. Величина повышения зависит от настройки горшка усиления. Настраивая усиление, вы можете настроить желаемое количество искажений.

Вторая половина триодного каскада может быть с катодным обходным конденсатором или без него. Уменьшение размера катодного обходного конденсатора улучшает переходную характеристику усилителя.

В то время как катодный резистор силовой лампы полностью зашунтирован (C1, 25 мкФ/25 В), силовому каскаду требуется амплитуда сигнала около 20 В для работы на полную мощность. В этой схеме резистор сетки представляет собой переменный резистор (потенциометр основной громкости 1 МОм). Таким образом, если мы используем катодный обходной конденсатор небольшого размера (например, 1000 пФ) во втором каскаде предварительного усилителя, входная чувствительность усилителя — при полностью открытом регуляторе общей громкости (1 МОм) — составит всего 15 мВ. Это означает, что нам нужно только входное напряжение 15 мВ, чтобы перегрузить силовой каскад! Используя мощный гитарный звукосниматель, мы можем легко перегрузить усилитель, чтобы получить желаемый «агрессивный звук». Увеличивая или уменьшая емкость катодного байпаса во второй половине каскада драйвера, мы можем улучшить тональную характеристику в соответствии с нашим индивидуальным вкусом.

Усилитель мощности
В этом проекте силовая лампа 6L6GC работает с номинальным током 58 мА при отсутствии сигнала и номинальным напряжением 350 В. Первичное сопротивление выходного трансформатора 4,5 кОм. Катодный резистор силовой лампы полностью зашунтирован конденсатором 25 мкф/25 В (C1). Входной резистор ограничителя сетки равен 1 кОм (R1). Напряжение на катодном резисторе измерено и равно 19,5В.

Выходной трансформатор
Одним из наиболее важных компонентов звукового тракта является выходной трансформатор. Поэтому вы никогда не должны идти на компромисс в отношении качества выходного трансформатора.

Для этого усилителя я выбрал изготовленный на заказ высококачественный однотактный выходной трансформатор в форме буквы «Е» (см. Фото 3). Безрезонансный диапазон частот для этого трансформатора намного лучше, чем от 80 Гц до 20 кГц (–3 дБ). Трансформатор имеет две вторичные обмотки, 4 Ом и 8 Ом. Я также рекомендую использовать выходные трансформаторы Hammond Manufacturing 125ESE или 125FSE.

Фото 3: Для этого усилителя я выбрал изготовленный на заказ высококачественный однотактный выходной трансформатор Е-образной формы.

Блок питания
При проектировании схемы однотактного лампового усилителя необходимо тщательно продумать блок питания. Для этого проекта в моем изготовленном на заказ силовом трансформаторе использовались следующие обмотки:

Первичная обмотка была на 230 В переменного тока (110 В переменного тока в США)
. Вторичные обмотки представляли собой нити накала 6,3 В/1,5 А для силовых ламп 12AX7 и 6L6 и 260 В-0-260 В/120 мА

Силовой трансформатор 269AX компании Hammond Manufacturing является хорошей заменой, и его легко найти. В схеме выпрямителя используется односекционный «пи»-фильтр или «конденсаторно-входной фильтр». Конденсатор фильтра С11 и сглаживающий конденсатор С9и C10 — электролиты 47 мкФ / 500 В. Мостовая схема выпрямителя в секции питания состоит из двух выпрямителей общего назначения 1N5407. Нити питаются от 6,3 В переменного тока для привода и питания ламп. Для входа переменного тока в источник питания я использовал входной разъем питания IEC с фильтром (см. Фото 4).

Фото 4: Я использовал входной разъем питания IEC с фильтром для входа переменного тока в блоке питания.

Сборка усилителя
Для конструкции усилителя я использовал готовое алюминиевое шасси толщиной 1,2 мм. Размеры  составляли 25 см × 15,5 см × 4,5 см (Ш × Г × В). Деревянный корпус я сделал из березовой фанеры толщиной 16 мм ручной работы (см. Фото 5). Затем я обтянул деревянный корпус кожей. Также можно использовать толекс или текстурированный винил.

Фото 5: Деревянный корпус изготовлен из березовой фанеры толщиной 16 мм ручной работы.

Перед окончательной сборкой я припаял все детали к плате для пайки (см. Фото 6). Все горшки Alpha 24 мм с полным валом 1-M linear.

Фото 6: Перед сборкой я припаял все детали к плате для пайки.

Я установил все основные компоненты на шасси (гнезда для ламп, выходной трансформатор, силовой трансформатор, потенциометры, входные разъемы, разъемы для динамиков и т. д.). Затем я закончил основную проводку, начиная с нитей накала. Я использовал провод 1,2 мм для линии заземления и для всех критических путей. Вся пайка под шасси выполняется вручную, проводка точка-точка с использованием доски для пайки для размещения деталей.

Все детали блока питания впаяны в отдельную табличку, установленную с левой стороны шасси под силовым трансформатором. Чтобы завершить разводку, я подключил все детали непосредственно от ламповых разъемов и входных/выходных разъемов к плате тегов (см. Фото 7). Все гильзы были изготовлены из высококачественного фарфора (см. Фото 8). На последнем этапе я прикрепил шасси к деревянному корпусу.

Фото 7: Чтобы завершить разводку, я подключил все детали непосредственно от ламповых разъемов и входных/выходных разъемов к плате с метками.

Фото 8: Все гильзы изготовлены из высококачественного фарфора.

Тестовые слепки
Два гитариста протестировали усилитель. Одним из них является Элиас Заикос, легендарный гитарист и основатель Blues Wire (www.blueswire.gr), архитектор блюза на греческой блюзовой сцене. Другой гитарист и хороший друг — Джордж Лиагас, владелец и дизайнер педалей Warlord (www.guitarpedals.eu). Он же и подтолкнул меня к созданию этого усилителя.

Оба гитариста сошлись во мнении, что с выходной мощностью 10 Вт этот усилитель обладает потрясающим тембром и великолепно звучит в сочетании с качественным динамиком. Для наших тестов мы использовали 12-дюймовый динамик P12R Alnico.

Практическое применение
«Костас Саррис был достаточно любезен, чтобы позволить мне попробовать одно из его маленьких чудес, и я так счастлив, что он это сделал!» — сказал Заикос. «Я работающий музыкант, играю жесткий и жесткий электрический блюз. Звук гитары нуждается в гармониках, тоне, остроте и характере. Его усилитель дал мне возможность перейти от сладких и смелых одиночных нот к вырезанию и исследованию двойных остановок и всех точек между ними, действительно здорово! Короче говоря, когда вы играете блюз в дороге, все, что вам нужно, это усилитель, чтобы «слышать» вас, чувствовать ваше прикосновение и выражать свое самое глубокое внутреннее «я»… а это непросто. Маленький усилитель Костаса заставил меня почувствовать, что я играю через старый надежный звуковой блок. Я не мог просить большего. Чисто и мягко или противно и рыча, это был фантастический опыт, Костас, спасибо, что поделились своей работой!»

Так что подключайтесь и качайте! Ваше здоровье!

Заголовок

Примечание автора:
Я хотел бы поблагодарить Джорджа Лиагаса, основателя и дизайнера кастомных педалей Warlord, за его неоценимую помощь в тестировании и тонкой настройке усилителя, и Элиаса Заикоса за его усилия по тестированию и настройке усилителя. aX

Ресурсы
М. Бленкоу, Проектирование ламповых предусилителей для гитары и баса, Wem Publishing, 2009.
Р. Ханикатт, «Регулировка тембра», стр. 9.0102 audioXpress , август 2013 г.
М. Джонс, Valve Amplifiers, Newnes, 1999.
Руководство по приемной лампе RCA, Техническая серия RC-19, RCA, 1959 г.

Первоначально эта статья была опубликована в audioXpress, июнь 2015 г. CB Гитти

Артикул:

52-023-01

СКП:

602589223759

MPN:

52-023-01

Сейчас: $54,99

Текущий запас:

Количество:

Часто покупают вместе:

• Описание
• Видео

Описание

Гитарный усилитель в стиле ретро, ​​который выдает 2,5 Вт мощности с вашей книжной полки! Простота сборки, требуется только начальный уровень пайки.



Все, что вам нужно для сборки, — это крестовая отвертка и паяльник, и вы получите бесконечно настраиваемый усилитель. Эти усилители идеально подходят для занятий, уличных выступлений или для того, чтобы поделиться с соседями сладким сладким звуком вашей гитары Cigar Box.

Основой этого комплекта усилителя является плата усилителя мощностью 2,5 Вт, которая действительно выдает приятный звук, учитывая ее размер и входную мощность. Плата усилителя поставляется с проводами длиной 1 фут, предварительно припаянными к ключевым точкам подключения, что избавляет вас от некоторых хлопот по сборке. Этот комплект включает в себя полное практическое руководство, в котором показаны схемы подключения и описаны некоторые ключевые моменты, касающиеся подключения и сборки.

Этот усилитель содержит следующие детали (см. Аннотированную фотографию листинга):

A) ¼ ”Моновый вал длинный вал. Ручка объема головки

C) 9 В батарея с монтажными винтами

D) 3-дюймовый 4-дюймовый 4-дюймовый 4-дюймовый 4-дюймовый 4-дюймовый 4-дюймовый 4-ваттер 3-дюймовый 4-дюймовый 4-дюймовый 4-дюймовый 4-дюймовый 4-дюймовый 4-дюйтер0103

E) 2,5-ваттная плата ARTEC AMP с предварительно проводными свинцами

F) Красный светодиод (Power Indicator) с пластическим Mounting Mounting Beez Beez Beez Red Lead (Power Indicator) с пластическим Mounting Mountis j) (4) винты с круглой головкой

K) (4) гайки

L)

L)

L)0014 Набор для лазерной резки

Плата усилителя также имеет встроенный регулятор тона, регулируемый с помощью отвертки Philips, что позволяет точно настроить тон от «чистого» до «хрустящего». Перед отправкой собственных усилителей мы всегда максимально повышаем тон, чтобы они давали самый громкий и хрустящий звук, потому что, по нашему мнению, это лучше всего звучит с CBG! Для тех из вас, кто заинтересован в настройке вашего усилителя CB и не боится паяльника, плата усилителя также имеет точки подключения для выходного разъема и разъема для наушников!



Просмотреть всеЗакрыть

Видео

• Как собрать комплект усилителя коробки для сигар C. B. Gitty «Oliva G» — продукт 52-003-02

  Собери свой собственный усилитель! Это видео проведет вас через сборку. ..

• DEMO: набор усилителей DIY от CBGitty.com с использованием гитар Musicvox MI-5

  Оцените звучание моего набора усилителей мощностью 2,5 Вт с использованием двух усилителей Musi…

Посмотреть всеЗакрыть

Сборка гитарного усилителя SS

твргик сказал:

Да, но если у Вас есть Strat, то подойдет только старая лампа с B+ домкратом.

Нажмите, чтобы развернуть. ..

Или предусилитель Flamma.

Серьезно, я потратил много лет впустую, создавая полупроводниковые усилители для электрогитары (потому что я был голодающим студентом, у которого не было денег, чтобы купить заведомо хороший гитарный усилитель). Все, что я построил, звучало ужасно. Это было невероятно неприятно.

Как оказалось, у меня было, как оказалось, очень неудачное сочетание — мозг, который много знал о конструкции полупроводниковых Hi-Fi-аудио, и слух музыканта.

Я не знал, что Hi-Fi аудио схемы ужасно звучат с электрогитарами, и поэтому каждая моя попытка давала плохой звук. Еще меньше я знал, что только плохой усилитель хорошо звучит с электрогитарой — но он должен быть «плохим» в правильном смысле!

Клапаны устарели еще до моего рождения, и я даже никогда их не видел, хотя собирал электронные схемы примерно с восьми лет. Так что я никогда не обращал внимания на ламповые (ламповые) гитарные усилители — зачем тратить свое время и силы на древнюю, устаревшую технику?

Так получилось, что я сам научился играть на гитаре в одиночестве, без друзей-музыкантов, которые знали бы лучше меня, так что никто не мог сказать мне, как я ошибался насчет клапанов. Я долго оставался в неведении.

После двух десятилетий плохого звучания гитары, обескураженный и на грани отказа от электрогитары навсегда, я наконец попробовал свой первый ламповый гитарный усилитель. Первое взятие простого аккорда было потрясающим откровением. ЭТО было звуком, которого мне не хватало все эти годы!

Вы можете думать, что «только пробирки подойдут» — не более чем глупое суеверие. Но я сразу же услышал кардинальную разницу. И я не был предвзятым — я пришел к ламповым усилителям с негативным предубеждением, что сборка со старыми, устаревшими, прославленными лампочками на заре аудиоэлектроники сто лет назад не имеет никакого смысла. Мой самый первый ламповый (гибридный) усилитель Fender, Super Champ XD, преобразил меня с первого удара.

Простая истина заключается в том, что очень простой ламповый гитарный усилитель, сделанный своими руками, как правило, будет звучать намного лучше, чем даже гораздо более сложный аналоговый гитарный усилитель SS, сделанный своими руками. Соедините вместе пару 12AX7 и 6V6, и, если у вас есть хороший слух, он будет звучать намного лучше, чем джаггернаут с четырьмя операционными усилителями и 14 дискретными транзисторами Рода Эллиотта.

На протяжении десятилетий у вас также был другой путь к ужасному гитарному звуку SS: существовало множество доступных цифровых гитарных предусилителей/мультиэффектов на основе DSP, и все они одинаково ужасно звучали. Line 6 начала производить отвратительно звучащие DSP-усилители в середине 1990-х, а к 2010 году у них было много таких же отвратительно звучащих конкурентов. Я должен знать, я был достаточно глуп, чтобы купить несколько из них, только чтобы каждый раз расстраиваться из-за плохого гитарного звука и быстрого утомления ушей.

Но закон Мура продолжал действовать для микросхем DSP, и вычислительная мощность DSP на доллар продолжала быстро расти. В какой-то момент чипы DSP стали достаточно мощными, чтобы использовать хорошо звучащие модели ламповых усилителей в предусилителях цифрового моделирования, но покупка одного из них обошлась бы вам как минимум в 1000 долларов США. Kempers, Axe-FX и AmpliFIRE звучали хорошо, но вы все равно могли купить настоящий ламповый усилитель Fender дешевле.

Все, что изменилось Буквально за последний год или около того. По крайней мере, по моему слуху, мы прошли переломный момент: впервые появились действительно хорошо звучащие предусилители цифрового моделирования гитары на основе DSP по очень доступным ценам. Fender Mustang Micro (первоначально 100 долларов США) и предусилитель Flamma (76 долларов США) — оба впечатляюще хороши, IMO.

Впервые я услышал о Mustang Micro, до того, как узнал о предусилителе Flamma, благодаря этому превосходному демо Cosmo Music:

Лично я ненавижу дизайн «подключи прямо к гитаре» Mustang Micro, который неизменно ухитряется поместить желаемое управление там, где вы его не видите. Если у вашей гитары выходное гнездо расположено на краю корпуса, как у большинства, ваш Mustang Micro рискует сломаться каждый раз, когда вы ставите гитару на пюпитр. Зато с качеством встроенных моделей усилителей и звуковых эффектов спорить не приходится.

Ну вот. Мне не нравятся усилители SS, подобные конструкции Рода Эллиотта, потому что я знаю по многолетнему опыту, что этот тип усилителя SS неизменно звучит для меня паршиво. Но я и не настаиваю слепо на «тубах» — только на хорошо звучащем усилителе, неважно, какая технология внутри. Если вы получите отличный звук из недорогой коробки, полной голубиных перьев, пчелиного воска и ржавых гвоздей, я с удовольствием куплю ее и буду использовать.

Усилитель с голубиным пером еще не появился, но сегодня цифровые технологии позволили предусилителю DSP за 76 долларов звучать примерно так же хорошо, как большая коробка с лампами, и даже лучше, чем некоторые другие. Фантастика!

-Gnobuddy

15 чертежей корпусов гитарных динамиков, которые вы можете построить сегодня (с иллюстрациями)

Если вы играете на гитаре, нет ничего более увлекательного, чем сборка вашей установки. Это способ персонализировать свой звук способами, которые вы не можете сделать при покупке оборудования. Изучение того, как собрать кабинет для гитарного динамика, — отличное начало, потому что это не сложно, но может значительно улучшить ваш звук. Мы собрали столько планов, сколько смогли найти, чтобы помочь вам начать работу с тем, что вас интересует. Мы включили изображения, а также краткое описание для каждого из них, чтобы вы знали, во что ввязываетесь, прежде чем начать.

15 чертежей корпусов гитарных динамиков, сделанных своими руками

1. Верхний корпус Marshall

См. инструкции здесь

Полный стек Marshall — один из самых популярных усилителей всех времен, которым пользовались многие великие люди, в том числе Джими Хендрикс и Эдди Ван Хален. . Этот план показывает вам, как сделать верхнюю половину, и предоставит вам достаточную мощность с местом для четырех 12-дюймовых динамиков.

---

2. Нижний корпус Marshall

См. инструкции здесь

Этот проект аналогичен предыдущему и показывает, как собрать нижнюю часть полностекового усилителя Marshall. Его несложно приготовить, и он идеален как сам по себе, так и в сочетании с верхней половиной. В этом корпусе есть место для четырех 12-дюймовых динамиков.

---

3. Усилитель для занятий

См. инструкции здесь

Проект усилителя для занятий проведет вас через создание кабинета громкоговорителей для занятий, в котором также будет размещена секция электроники. Здесь достаточно места для 12-дюймового динамика, отлично подходящего для репетиционных комнат в подвале или на чердаке. Его несложно построить, и в результате получается прочный и привлекательный усилитель.

---

4. Репетиционный усилитель

Подробности см. здесь

План репетиционного усилителя представляет собой конструкцию с двумя динамиками, в которой используются два 12-дюймовых динамика для создания мощного звука. Усилитель такого размера идеально подходит для игры вместе с барабанами и достаточно велик для большинства небольших клубов.

---

5. The Tall Boy

Ознакомьтесь с инструкциями здесь

Tall Boy — это еще одна конструкция, в которой используются два 12-дюймовых динамика, как и в предыдущем плане, но они расположены вертикально, а не горизонтально. Это положение помогает звуку распространяться немного дальше и облегчает транспортировку, особенно если вы ставите колеса.

---

6. Кабинет для гитары TRM

См. инструкции здесь

Кабинет для гитары TRM подобен предыдущей конструкции, но в нем отсутствует наклонная лицевая сторона в пользу конструкции с прямой лицевой стороной, которую легче собрать и которая напоминает традиционные домашние колонки. В этой конструкции также используются большие ручки для удобства транспортировки.

---

7. Большой тренировочный усилитель

Инструкции см. здесь

Большой тренировочный усилитель представляет собой конструкцию, в которой используются два 10-дюймовых динамика для расширения возможностей и большей громкости. Два динамика позволяют вам использовать стереоэффекты с усилителем, такие как стерео хорус или задержка пинг-понга, чтобы дать вам более густой тон, чем это возможно с усилителем с одним динамиком.

---

8. Угловой репетиционный усилитель

См. инструкции здесь

Угловой репетиционный усилитель похож на наш последний пример, но в нем два динамика увеличены до 12 дюймов. Этот дизайн приводит к более квадратной форме, чем это возможно при планах бок о бок или сверху и снизу.

---

9. Тренировочный 3D-усилитель

См. инструкции здесь

Тренировочный 3D-усилитель — одна из самых сложных конструкций в этом списке. Он использует сложные деревянные распорки, такие как акустические гитары, чтобы улучшить тон и придать ему форму, чтобы он лучше подходил для гитары. Он использует 12-дюймовый динамик и открытую заднюю панель.

---

10. Кабинет Eminence

Ознакомьтесь с инструкциями здесь

Кабинет Eminence представляет собой кабинет с четырьмя динамиками, аналогичный нижнему кабинету Marshall, о котором мы упоминали ранее, но его сборка несколько сложнее. Он оснащен центральным портом для лучшего воспроизведения низких частот и большими боковыми ручками.

---

11. Ashen Custom

Ознакомьтесь с инструкциями здесь

Усилитель Ashen Custom имеет вертикальную конструкцию динамика, похожую на другие в этом списке, но использует передовые технологии деревообработки для создания композитного материала для изготовления корпуса. Композит из разных пород дерева чрезвычайно привлекателен и будет отлично смотреться дома или в студии.

---

12. Современный кабинет

Ознакомьтесь с инструкциями здесь

Современный корпус представляет собой уникальный дизайн, в котором добавлено место для рупорного твитера для более точного звучания. Эта установка особенно хороша, если вы используете педаль лупера или играете вместе с семплами, а от вашего усилителя исходит больше звука, чем от гитары.

---

13. Contrast Carpentry

Подробности см. здесь

Корпус динамика Contrast Carpentry изготовлен из нетрадиционного материала. Вместо дерева, как и в большинстве других, этот шкаф перерабатывает старые авиационные кейсы, в которых во время транспортировки размещается электрическое оборудование и микрофоны.

---

14. Комбинированный комплект

Подробности см. здесь

Комбинированный комплект представляет собой комбинацию корпуса динамика и головы усилителя. В корпусе динамика находится один 12-дюймовый динамик, а головка поддерживает большинство ламповых усилителей класса A и B, а также большинство полупроводниковых усилителей.

---

15. Студийный усилитель

Ознакомьтесь с инструкциями здесь

Студийный усилитель — это привлекательный корпус для динамиков, который потребует немного дополнительных навыков из-за причудливой отделки и композитного дизайна. В этом кабинете используется 10-дюймовый динамик, который идеально подходит для записи, поскольку позволяет включать усилитель, оставаясь при этом в пределах приемлемого уровня громкости.

Основные характеристики корпуса гитарного динамика

Размер и форма корпуса

Размер и форма корпуса гитарного динамика могут значительно различаться. Большинство усилителей имеют квадратную или прямоугольную форму и, как правило, шире, чем в высоту, хотя в нашем списке есть несколько исключений. Это может быть простая коробка, но часто звук будет лучше, если вы потратите некоторое время на изучение деревянных распорок и портов, чтобы настроить усилитель для лучшего воспроизведения гитарных тонов.

Размер и количество динамиков

Большинство гитарных динамиков имеют ширину 12 дюймов. Тем не менее, многие бренды используют меньшие 10-дюймовые или 8-дюймовые динамики в усилителях для занятий в студии или в спальне. Вы даже можете найти динамики меньшего размера на портативных усилителях с батарейным питанием, таких как Pignose.

Если вы используете корпус динамика в студии звукозаписи или на репетициях, мы рекомендуем большинству людей одиночный 10-дюймовый или 12-дюймовый динамик. Если вы используете усилитель на репетициях или живых выступлениях, вам понадобится один или несколько 12-дюймовых динамиков, в зависимости от того, сколько места вам нужно заполнить.

Многие усилители с двумя динамиками имеют встроенные процессоры цифровых эффектов, которые создают стереообраз. Этот эффект может сделать ваш звук намного полнее и шире, чем это возможно из одного динамика.

Другие компоненты

К большинству корпусов колонок необходимо прикрепить «голову». Этот компонент отвечает за усиление гитарного сигнала и содержит электронику для этого. В комбоусилителях электроника встроена в корпус динамика. Большинство профессионалов предпочитают конструкцию из двух частей, потому что это позволяет им смешивать и сочетать для большего тонального разнообразия. Однако, если вы строите только один шкаф, вы можете сделать тот, в котором электроника сочетается с дизайном.

Резюме

Если это первый кабинет для гитарных динамиков, который вы соберете, мы рекомендуем что-то простое с одним динамиком и не содержащее встроенной электроники. Как только вы немного попрактикуетесь, большие корпуса обеспечат вам гораздо большую громкость, а эксперименты с деревянными распорками, изоляцией и басовыми портами помогут вам настроить звук.

Мы надеемся, что вам понравилось читать, вы узнали что-то новое и нашли идеи для проекта, который хотите создать. Если мы помогли вам узнать, как построить кабинет для гитарного динамика, который вам нравится, поделитесь, пожалуйста, этими 15 планами кабинета для гитарного динамика, которые вы можете собрать уже сегодня, на Facebook и Twitter.

---

Изображение. 1.4 4. Репетиция AMP

1.5 5. The Talk Boy

1.6 6. Гитарный шкаф TRM

1,7 7. Большая практика AMP

1,8 8. Управляющая репетиция AMP

1,9 9. 3D Практика AMP

131131

1.9 9. 3D Практика AMP

1,10 10,10. Кабинет Высокопреосвященства

1.11 11. Ashen Custom

1.12 12. Современный шкаф

1,13 13. Контрастные плотники

1.14 14. Комбо -пакет

1.15 15. Студийная AMP

1,15 15. Студия AMP

1,15 15. Студия AMP

1,15 15. Студия AMP

1,15 15. Студий AMP

1.15. Размер и форма корпуса

2.2 Размер и количество динамиков

2.3 Другие компоненты

ваше оборудование и звук. Помимо того, что это одна из самых дешевых и простых сборок на заказ в мире гитар и оборудования, она на самом деле одна из самых прибыльных.

Шкаф для усилителя — это гораздо больше, чем коробка для усилителя и динамиков. Эти шкафы помогают формировать звук и общую характеристику усилителя и динамиков. Это также, возможно, более легкая работа, чем сборка собственной гитары.

В этом руководстве по KillerGuitarRigs вы узнаете

• Какое дерево следует использовать для изготовления кабинета гитарного усилителя?
• Должны ли вы сделать свой гитарный кабинет открытым или закрытым?
• Какие материалы и инструменты вам понадобятся?
• Как собрать кабинет гитарного усилителя?

Заинтересованы в гитарных динамиках?
Ознакомьтесь с полным списком лучших гитарных динамиков .

Содержимое

• Какое дерево следует использовать для изготовления кабинета гитарного усилителя?
• Должны ли вы сделать свой гитарный кабинет открытым или закрытым?
  • С открытой спиной
  • С закрытой спинкой
  • С открытой спиной Vs. Закрытое — что лучше?
• Какие материалы и инструменты вам понадобятся для сборки кабинета гитарного усилителя?
• Как собрать кабинет гитарного усилителя?
  • Шаг 1. Вырежьте внешнюю коробку по размеру
  • Шаг 2. Изготовьте внешнюю коробку
  • Шаг 3. Подготовьте перегородку
  • Шаг 4. Подготовьте электронное оборудование
  • Шаг 5. Распылите краску внутри и сзади коробки
  • Шаг 6. Установка динамика и электрического оборудования
  • Шаг 7. Нанесение Tolex
  • Шаг 8. Подготовка и установка ткани решетки
  • Шаг 9. Установка уголков и ручки
• Заключительные мысли по сборке корпуса гитарного усилителя

---

Какое дерево следует использовать для сборки корпуса гитарного усилителя?

Подавляющее большинство корпусов гитарных усилителей изготавливаются из определенного типа дерева, будь то массив, фанера или даже древесноволокнистая плита. Но не все породы дерева подходят для изготовления корпусов усилителей. Возможно, не в такой степени, как древесина тембра имеет значение для гитары, но выбор древесины для кабинета усилителя должен соответствовать определенным критериям.

Во-первых, он должен быть достаточно прочным, чтобы выдерживать некоторые нагрузки — гитаристы не склонны ухаживать за своими усилителями так, как за своими гитарами. В то же время древесина должна быть относительно легкой, чтобы ее не было слишком сложно перемещать.

Когда Лео Фендер впервые начал делать усилители, он использовал массив сосны. Сосна легкая, прочная и гибкая. Он хорошо подходит для использования в качестве дерева для кабинета усилителя и до сих пор находит применение. Кабины усилителей из фанеры, как правило, из березовой фанеры. Березовая фанера не имеет воздушных зазоров, полностью герметична и исключительно прочна. В качестве альтернативы также часто используется МДФ или ДВП средней плотности. МДФ представляет собой смесь опилок и клея, в результате чего продукт получается чрезвычайно жестким и относительно легким.

---

Должны ли вы сделать свой гитарный кабинет открытым или закрытым?

Перед тем, как приступить к сборке кабинета усилителя, вам нужно знать, какую конструкцию вы собираетесь использовать: открытую или закрытую.

Открытая спинка

Как следует из названия, шкафы с открытой спинкой имеют отверстие сзади. Благодаря этому звуковая энергия динамиков не задерживается и выходит за пределы кабины. В конечном итоге это приводит к более богатому и резонансному звуку. Они в основном встречаются на комбоусилителях, но нередки и открытые тыловые кабинеты.

Закрытая задняя часть

Закрытые корпуса гитарных усилителей отличаются от открытых тем, что у них есть панель, закрывающая полость корпуса сзади. Поскольку у них есть задняя панель, они улавливают звуковую энергию, которая теряется сзади на открытых корпусах, что придает им плотное, сфокусированное, пробивное качество. Звук также имеет тенденцию быть более направленным. Все эти характеристики также нравятся звукорежиссерам, поскольку они значительно упрощают изоляцию источников звука.

Открытая спина Против. Закрытое — что лучше?

Здесь нет правильного ответа! Это очень сильно зависит от того, что вы ищете от своего звука. Если вы предпочитаете более объемное, открытое звучание, используйте открытую заднюю панель. Если вам нужен плотный, драйвовый звук, возможно, вам лучше подойдет закрытая задняя часть. Имейте в виду, что из-за дополнительных факторов, связанных с повышением давления на корпус, сложнее построить версию с закрытой задней частью, поэтому в этом конкретном руководстве мы сосредоточимся на типе с открытой задней стенкой.

---

Какие материалы и инструменты вам понадобятся для сборки кабинета гитарного усилителя?

Для сборки корпуса вам потребуются:

• Сосновые доски достаточной длины и ширины для верхней и боковых стенок
• Винты с заподлицо
• Клей для дерева
• Клей-спрей
• Ткань для решетки динамика
• Ударный инструмент
• Фреза
• Лобзик
• Ручная или циркулярная пила
• Угловые протекторы
• Ручки

---

Как собрать кабинет гитарного усилителя?

Соберите гитарный кабинет своей МЕЧТЫ МЕНЕЕ 50 ДОЛЛАРОВ!!!

Посмотрите это видео на YouTube

Шаг 1. Обрежьте внешнюю коробку по размеру

После того, как вы выбрали тип древесины, которую собираетесь использовать, обрежьте боковые, верхние и нижние стороны до нужного размера. Убедитесь, что стороны идентичны по длине друг другу, а верх и низ также идентичны.

Шаг 2. Соберите внешнюю коробку

Установите основание и боковые стороны, обращенные к рабочему столу, по краям, пока они не образуют U-образную форму. Убедитесь, что стороны сидят на вершине основания, а не по бокам от него. Нанесите столярный клей на участки, которые будут соединяться и свинчиваться. Затем приклейте открытые края боковых сторон к верхнему концу, возьмите верхнюю часть шкафа, установите ее на место и надежно прикрутите. Теперь у вас должны быть подготовлены внешние стороны.

Шаг 3. Подготовка перегородки

Перегородка — это деревянная панель, на которой будет установлен динамик. Чтобы прикрепить ее к корпусу корпуса, вам потребуется подготовить раму, которая находится внутри внешней коробки. Возьмите рулетку и получите внутренние размеры внешней коробки шкафа.

Вырежьте рамку из дерева 2×4, чтобы она соответствовала требуемым размерам, и привинтите ее к внутренней части внешней коробки, утапливая ее сзади примерно на 2-кратную глубину дерева, которое вы используете для перегородки. Помните, что всегда вкручивайте снаружи!

Отрежьте перегородку по размеру, не забывая использовать внутренние размеры внешней коробки. Найдите мертвую точку доски, проведя X из угла в угол. В зависимости от размера динамика, который вы планируете использовать, вам нужно будет использовать фрезер, чтобы вырезать круглое отверстие в перегородке для размещения рупора.

Когда перегородка будет готова, приложите ее к подготовленной раме и надежно привинтите.

Шаг 4. Подготовка электронного оборудования

Чтобы обеспечить устойчивое место для шнура питания, входного разъема и любых других электрических или электронных элементов, вам необходимо подготовить заднюю панель. Эта панель должна составлять около ¼ высоты коробки.

Но сначала нужно подготовить для него внутреннюю рамку. Как и для перегородки, используя внутренние размеры, вырежьте из 2×4 раму, которая охватывает ширину шкафа, но примерно ¼ его высоты. Углубите его ровно на глубину задней панели и закрепите винтами.

Вырежьте панель и прикрепите ее к только что сделанной раме. Он должен сидеть на одном уровне с внешней коробкой. Просверлите отверстия для разъема и шнура питания

Шаг 5. Краска из баллончика внутри и сзади коробки

Чтобы все выглядело красиво, когда вы закончите, вы должны покрасить внутреннюю часть пустого шкафа. и заднюю панель электроники. Аэрозольная краска наносится быстро и обеспечивает качественную отделку, хотя подойдет любая краска. Рекомендуемый цвет — черный, но опять же, это личный выбор.

Шаг 6. Установка динамика и электрооборудования

Когда нанесенная краска высохнет, поместите динамик в подготовленное отверстие в перегородке и карандашом отметьте точки крепления. Просверлите достаточно большие отверстия для стержней крепежных болтов, но не настолько большие, чтобы они могли двигаться и дребезжать. Когда отверстия будут готовы, поднесите к ним динамик и установите его с помощью предоставленного оборудования.

Проложите провода от динамика к подготовленным отверстиям и подключите их к электрооборудованию на задней панели.

Шаг 7. Нанесение Tolex

Чтобы нанести Tolex, отрежьте длину, достаточную для того, чтобы обернуть стороны, верх и низ одним листом. Нанесите тонкий слой клея на всю наружную поверхность верхней и боковых сторон шкафа (очень хорошо работает аэрозольный клей). Возьмите центр вырезанного толекса и выровняйте его по центру верхней части шкафа, аккуратно накройте его, стараясь выдавить все пузырьки воздуха. Оставьте примерно на 2 часа, чтобы клей застыл, затем переверните коробку вверх дном, нанесите клей на все дно и оберните толекс.

Потянув за ткань Tolex, загните все обрезанные края и прикрепите их к нижней части шкафа.

Затем склейте передний и задний края, затем оберните толекс. С обратной стороны заправьте все излишки в полость шкафа и скрепите скобами. Спереди заправьте края в углубление, которое вы оставили, и скрепите скобами.

Шаг 8. Подготовка и установка ткани решетки

Возьмите еще один кусок дерева той же глубины, что и для перегородки, и обрежьте его примерно на 2 мм короче со всех 4 сторон. На этот раз вместо того, чтобы вырезать круг, вы будете вырезать квадрат, а конечный результат будет выглядеть как рамка для картины. Возьмите ткань для решетки и натяните ее вокруг только что сделанной рамы, прикрепив ее скобами к задней стороне.

Поместите тканевую рамку решетки в нишу шкафа и надежно привинтите сзади. Будьте осторожны, чтобы выбрать винт достаточной длины, чтобы пройти через перегородку и тканевую раму, не высовываясь спереди.

Шаг 9. Установите угловые протекторы и ручку

Установите угловые протекторы на место и закрепите винтами. Угловые протекторы на основании будут выступать в качестве ножек. Измерьте центр и поместите верхнюю ручку в нужное положение, прежде чем надежно завинтить ее.

---

Заключительные мысли по сборке кабинета гитарного усилителя

Для простоты в этом руководстве мы описали процесс сборки кабинета для одного динамика. Если вы хотите поэкспериментировать с несколькими динамиками, применяются те же принципы, но в большем масштабе. Весь мир — ваша устрица, когда дело доходит до нестандартных конструкций шкафов. Вы можете выбрать свои собственные цвета, покрытия, динамики, проводку и многое другое.

Самодельный низковольтный гитарный усилитель.

Привет! Ребята, я думаю, вы здесь, потому что я вам нравлюсь, вам нужен ламповый гитарный усилитель с низкой громкостью.

Вам нравятся вызовы, и вы считаете, что неплохо умеете делать поделки. Ну, может быть, ваш отец или приятель.

Вы погуглили, Низкая мощность/малая громкость. гитарный усилитель и, конечно же, они есть, от микросхемы lm386 до лампы / лампы, работы, поверьте мне, я тоже был там, потратил много времени и немного денег.

Я здесь, чтобы убедиться, что с вами не случится вместе с упрощенным, не техническим объяснением того, что происходит в схеме.

Я восхищаюсь мыслью управлять электронами кончиками пальцев на металлических струнах моей гитары. Это своего рода магия 😉                                                      двойной триод 12au7.

12au7 и остальные устройства семейства 12*** и эквиваленты рассчитаны на работу с напряжением свыше 100 вольт.

Мы будем использовать только 12-вольтовое питание. в основном потому, что это напряжение, необходимое для ламповых/ламповых нагревателей. И микросхема аудиоусилителя lm386, которую мы будем использовать для выходного каскада.

Вместо тяжелого выходного трансформатора, который в случае усилителя мощностью 1 Вт не нужен.

Триод представляет собой ламповое/ламповое усилительное устройство с тремя активными электродами. Анодная катодная сетка. Мы склонны воспринимать нагреватель как должное, как на схемах, так и на чертежах.

Двойной триод представляет собой лампу с одним клапаном, содержащую два триода и разделенный одиночный нагреватель.

Это символ одиночного триода. обратите внимание, что катод обозначен буквой  ( k). Перевернутая буква u внизу представляет обогреватель. это не окончательный символ, он немного различается на схемах и рисунках.

Вакуумные лампы работают на основе того, что если вы приложите напряжение (разность потенциалов) между двумя металлическими электродами в вакууме, а затем обеспечите источник свободных электронов (за счет нагрева катода), электроны будут течь через вакуум трубка от отрицательного (с подогревом катода) электрода к положительному. Положительный электрод называется анодом (или пластиной), а отрицательный электрод называется катодом. Нагреватель или нить накала находится под катодом или внутри него. Он нагревает катод, высвобождая электроны, которые притягиваются к положительному аноду (пластине). Сетка помещается между анодом (пластиной) и катодом и действует как регулятор, позволяя электронам свободно течь от катода к аноду (пластине). или блокируя там поток. Это определяется входным сигналом

от микрофона музыкального инструмента и т. д.

Вышеприведенная схема является первой ступенью (входной ступенью) проекта усилителя низкого напряжения/малой мощности. Если вы изучили или изучили

любые опубликованные чертежи ламп/ламп, вы обнаружите, что они являются общими для большинства гитарных усилителей (Fender, Marshall, Vox и т. д.). Разница, которую вы обнаружите, заключается в том, что мы используем 12 вольт (B+), а не до напряжения свыше 200+ вольт (B+). Объяснение, называемое здесь B+ или HT, относится к источнику высокого напряжения (B+= большое напряжение.HT=высокое напряжение.(высокое напряжение)). Маленькие лампы в каскадах предусилителя любого усилителя не требуют напряжения такой величины. Это историческая вещь. Может быть, где-то по ходу дела я расскажу подробнее.

Возьмем старый ламповый/ламповый телевизионный приемник. Единственной частью схемы, которая требовала высокого напряжения (H.T), был линейный выходной каскад

, чтобы обеспечить питание для привода ЭЛТ (электронно-лучевая трубка) внутри большого клапана. /трубка. Мой (около 1970 г.) твердотельный осциллограф Telequipment, HT нужен только для управления ЭЛТ.

Обратите внимание на напряжение нагревателя на низком напряжении указанного ЭЛТ.

Традиционный гитарный усилитель H.T и большой ток, необходимый только для питания силовых ламп выходного каскада и выходного трансформатора, который, в свою очередь, приводит в действие динамики.

В этом проекте не будут использоваться выходные лампы/лампы или выходной трансформатор, мы фактически будем использовать звуковую микросхему. ЛМ386. больше позже.

Вернемся к первому каскаду предусилителя 12au7.

При подготовке электронных документов (я использую Serif Draw Plus 6) некоторые программы для редактирования документов пытаются использовать шрифт Symbol для отображения символа Ω.

Если шрифт не поддерживается, вместо него отображается буква W (например, «10 Вт» вместо «10 Ом»). Поскольку W представляет собой ватт, единицу мощности в системе СИ, а не сопротивление, это может привести к путанице.

Вместо символа Ω можно использовать «R», если он не поддерживается, поэтому резистор 10 Ω также может быть представлен как 10R.

Это код британского стандарта BS 1852. Он используется во многих случаях, когда значение имеет десятичный разряд, т. е. 5,6 Ом будет указано как 5R6.

Одним из преимуществ этого метода является то, что относительно легко «стереть» символ десятичной точки «.», изменив видимое значение по сравнению с символом «R», что потребует больше усилий.

1 М = 1 мегаом = один миллион ом. Символ: МОм

1 кОм = 1 килоом = тысяча ом. Символ: кОм

На корпусах большинства конденсаторов напечатаны числа, указывающие на их электрические характеристики. Конденсаторы большего размера, такие как электролитические, обычно отображают фактическую емкость вместе с единицей измерения (например, 220 мкФ).

Однако для меньших конденсаторов, таких как керамические, используется сокращение, состоящее из трех цифр и буквы, где цифры показывают емкость в пФ (рассчитывается как XY × 10Z для чисел XYZ), а буква указывает допуск (Дж, К или M для ±5%, ±10% и ±20% соответственно).

Дополнительно конденсатор может показывать свое рабочее напряжение, температуру и другие важные характеристики.

В цепи рекомендуется использовать конденсатор с номинальным напряжением, вдвое превышающим напряжение в цепи.

1 микрофарад (мкФ или МФД в промышленности) = одна миллионная (10-6) фарада, или 1000000 пФ, или 1000 нФ

1 нанофарад (нФ) = одна миллиардная (10-9) фарада , или 1000 пФ

1 пикофарад (пФ) = одна триллионная (10−12) фарад

Очень рекомендую скачать.

Electronics Assistant это программа для Windows, которая выполняет расчеты, связанные с электроникой. Он включает в себя калькулятор цветового кода резистора, расчеты сопротивления, емкости и мощности и многое другое.

Детали расчетов можно сохранить или распечатать. Он предоставляет все функции, необходимые для этого сайта, и многое другое в отдельной удобной для пользователя программе.

И это БЕСПЛАТНО. Скачать здесь.

Нажмите, чтобы увеличить.

Блокировочные конденсаторы постоянного тока или разделительные конденсаторы, как следует из названия, используются в цепи для блокировки постоянного тока (постоянного тока), но допускают прохождение сигнала переменного тока (переменного тока). От одной части цепи к другой.

Термин «блокировочный конденсатор» не означает, что вам нужно искать блокирующий конденсатор. По сути (терминология), латинская фраза, означающая «сам по себе», подойдет любой хороший пленочный конденсатор.

Некоторые клянутся оранжевыми каплями, названными так из-за их внешнего вида и (MOJO), которые они должны придавать, сказал Нафф.

В приведенной выше схеме я не указал значение конденсаторов, я позволю вам выбрать значение между 0,1 мкФ и 10 мкФ. Вы обнаружите, что выбор типа и значения будет частью настройки тона схемы. .

Вы, должно быть, заметили добавление в схему электролитического конденсатора. Это конденсатор, в котором в качестве одной из пластин используется электролит (ионная проводящая жидкость) для достижения большей емкости на единицу объема.

Также добавлен потенциометр, неофициально представляющий собой потенциометр (это трехконтактный резистор со скользящим контактом, который образует регулируемый делитель напряжения).

Электролитический конденсатор подключен к катоду и земле.

я предлагаю значение 10Mfd. слово предостережения следите за полярностью , она отмечена сбоку, но будьте осторожны. и не забудьте использовать конденсатор с номинальным рабочим напряжением, в два раза превышающим рабочее напряжение цепи или выше.



Опять же, выбор значения Mfd повлияет на окончательный тон.

Значение потенциометра 10 кОм, линейное или логарифмическое (Lin, Log). Предпочтительно

lin. Также обозначается (A, B).

Итак, я представил вам Triode Valve (12au7), наш первичный/предварительный (усилитель).

: Резистор.

:Конденсатор.

:Синусоида.

Резистор препятствует протеканию тока (потоку электронов), вызывая падение приложенного напряжения относительно его омического значения. (Закон Ома).

Конденсатор пропускает сигнал переменного тока, но блокирует постоянный ток. Он также способен накапливать электричество, как батарея.

Синусоида — это сигнал, который имеет равные положительные и отрицательные пики. Мы используем такой сигнал для анализа аудиосхем, изучая форму приложенной волны с помощью осциллографа, чтобы проверить отсечение сигнала. (Отсечение) пики сигнала сглажено, вызывая искажение, которое является желательным эффектом в гитарном усилителе, до степени чрезмерного искажения плохой небольшое искажение, представляющее гармонику хороший .

(Гармоника волны – это составляющая частота сигнала, которая является целым числом, кратным основной частоте).

Думаю, октава. 3-й и т.д.

Также обратите внимание: Мусор на входе Мусор на выходе.

На этом этапе я представлю PD (разность потенциалов). То есть: разность потенциалов между положительными и отрицательными клеммами 9-вольтовой батареи составляет… как вы догадались, 9 вольт.

Электроны: электроны отрицательно заряженные — имеющие отрицательный заряд; Они притягиваются к положительному заряду, вызывая поток электронов (поток тока).

На приведенном выше изображении, которое необходимо изменить, так как оно не очень ясное, у нас есть 12-вольтовый источник постоянного тока, питающий нагреватель/нить накала. Полярность контактов 4 и 5 не важна, но вы заметили, что мы не использовали источник переменного тока, это было сделано для подавления шума.

На этом раннем этапе я не занимался источниками питания, сосредоточившись в первую очередь на работе клапана/трубки 12au7.

На изображении вы заметите, что анод, катод и сетка обозначены, но мы не применили потенциал или сигнал.
