Основные способы соединения электрических проводов

При монтаже электропроводки одним из ключевых моментов является правильное соединение проводов. От надежности соединений зависит безопасность и эффективность работы всей электрической системы. Существует несколько основных способов соединения проводов:

• Скрутка
• Пайка
• Клеммные соединители
• Опрессовка
• Сварка

Каждый из этих методов имеет свои преимущества и недостатки. Выбор оптимального способа зависит от конкретных условий монтажа, типа проводов, требуемой надежности соединения и других факторов.

Соединение проводов скруткой: простой, но не всегда надежный метод

Скрутка является самым простым и распространенным способом соединения проводов. Однако в последнее время использование скрутки ограничивается из-за недостаточной надежности при больших нагрузках.

Как правильно выполнить скрутку проводов:

1. Зачистите концы проводов на длину 3-5 см
2. Сложите зачищенные участки вместе
3. Плотно скрутите провода по часовой стрелке
4. Заизолируйте место соединения изолентой или термоусадочной трубкой

Скрутка подходит для соединения медных проводов небольшого сечения при малых нагрузках. Не рекомендуется использовать скрутку для алюминиевых проводов и в местах с повышенной вибрацией.

Пайка проводов: надежно, но требует навыков

Пайка обеспечивает очень надежное электрическое и механическое соединение проводов. Однако этот метод требует определенных навыков и специального оборудования.

Основные этапы пайки проводов:

1. Зачистка и скрутка проводов
2. Флюсование места соединения
3. Нагрев паяльником
4. Нанесение припоя
5. Охлаждение и изоляция

При правильном выполнении паяное соединение очень надежно и долговечно. Пайка подходит для большинства типов проводов, но требует аккуратности и соблюдения технологии.

Клеммные соединители: удобство и надежность

Клеммные соединители (колодки) позволяют быстро и надежно соединять провода без пайки. Они обеспечивают хороший контакт и удобны при необходимости частого подключения/отключения проводов.

Преимущества клеммных соединителей:

• Простота монтажа без специальных инструментов
• Возможность соединения разных типов проводов
• Надежная изоляция соединения
• Компактность
• Возможность быстрого отсоединения при необходимости

Клеммные колодки широко применяются при монтаже осветительных приборов, бытовой техники, в распределительных коробках. Это универсальный и удобный способ соединения проводов.

Опрессовка: надежное механическое соединение

Опрессовка (обжим) позволяет создать прочное механическое соединение проводов с помощью специальных гильз и инструмента. Этот метод обеспечивает высокую надежность и применяется для соединения проводов большого сечения.

Последовательность опрессовки проводов:

1. Зачистка изоляции на концах проводов
2. Вставка проводов в соединительную гильзу
3. Обжим гильзы специальным инструментом
4. Изоляция места соединения

Опрессовка дает очень надежное соединение, устойчивое к вибрациям и механическим нагрузкам. Этот метод часто применяется при монтаже силовых кабелей.

Сварка проводов: максимальная прочность соединения

Сварка обеспечивает самое прочное и надежное соединение проводов. Она применяется для соединения алюминиевых проводов большого сечения. Сварка требует специального оборудования и высокой квалификации монтажника.

Основные виды сварки проводов:

• Газовая сварка
• Электродуговая сварка
• Конденсаторная сварка

Сварное соединение имеет высокую механическую прочность и низкое электрическое сопротивление. Однако процесс сварки достаточно сложен и применяется в основном для силовых кабелей.

Выбор оптимального способа соединения проводов

При выборе метода соединения проводов следует учитывать следующие факторы:

• Тип проводов (медь, алюминий)
• Сечение проводов
• Требуемая механическая прочность
• Условия эксплуатации (влажность, вибрации)
• Возможность доступа к месту соединения
• Необходимость частого подключения/отключения

Для бытовой проводки оптимальными являются клеммные соединители и пайка. Для силовых кабелей лучше использовать опрессовку или сварку. Скрутку рекомендуется применять только как временное решение.

Особенности соединения медных и алюминиевых проводов

Соединение проводов из разных металлов требует особого внимания. Прямой контакт меди и алюминия приводит к электрохимической коррозии. Как правильно соединить медный и алюминиевый провод:

1. Использовать специальные переходные клеммы
2. Применять биметаллические наконечники
3. Выполнить пайку с использованием специального припоя

Категорически запрещается соединять медные и алюминиевые провода скруткой без дополнительных мер защиты. Это может привести к нарушению контакта и перегреву.

Изоляция мест соединения проводов

Надежная изоляция соединений — важный этап монтажа проводки. Для изоляции используются:

• Изоляционная лента
• Термоусадочные трубки
• Колпачки
• Специальные изолирующие составы

Правильная изоляция защищает соединение от влаги и механических повреждений, предотвращает короткие замыкания. Особое внимание следует уделять изоляции в местах с повышенной влажностью.

Типичные ошибки при соединении проводов

При монтаже электропроводки часто допускаются следующие ошибки:

• Недостаточная зачистка изоляции
• Слабая затяжка винтовых соединений
• Использование несоответствующих по размеру клемм
• Некачественная пайка
• Отсутствие или недостаточная изоляция соединений

Эти ошибки могут привести к нарушению контакта, перегреву проводки и возгоранию. Важно тщательно выполнять все этапы соединения проводов и проверять качество соединений.

Способы соединения проводов — как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

• соединение скруткой;
• метод спайки или сварки;
• соединение с помощью клеммных колодок;
• присоединение опрессовкой;
• способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки — они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

• взять два провода и снять штатную изоляцию в размере пяти сантиметров;
• плотно скрутить их;
• провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным — механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

• знание основ электромонтажа;
• канифоль;
• оловянно-свинцовый припой;
• паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

• возьмите два провода и оголите их для скрутки;
• покройте электрические провода не очень толстым слоем припоя;
• скрутите провода;
• проведите спайку при помощи паяльника;
• дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов — они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

• клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
• пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
• ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество — вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать — вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

• сплошное обжатие;
• местное вдавливание.

Проходит опрессовка по следующему алгоритму:

• провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
• возьмите специальную гильзу;
• вставьте в нее провода таким образом, чтобы стык был посередине;
• обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно. Технология подключения очень простая:

• с проводов снимают слой штатной изоляции;
• провода плотно прижимают друг к другу;
• соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены. Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

Монтаж электропроводки: способы соединения проводов

Качественное соединение проводов – залог безопасной и стабильной работы систем электропроводки.

При монтаже любой электропроводки основное внимание следует уделить надежности соединения проводов. Ведь при «запитывании» большинства помещений/зданий возникает необходимость в создании нескольких узлов разветвления, которые обычно располагаются в распределительных коробках. От качества соединения проводки зависит не только стабильность и эффективность работы токонесущей системы и всех электроприборов, но и безопасность. До сих пор около половины пожаров случаются по причине неисправности электрической проводки. Особенно это касается деревянных строений – наиболее пожароопасных. При протягивании проводки на таких объектах нужно неукоснительно соблюдать все правила монтажа.

Существует несколько способов соединения проводов. Они обеспечивают различный уровень долговечности и надежности контакта. Именно от того, каким образом зафиксированы друг с другом провода, зависит «выносливость» распределительного узла – срок его службы и рабочие нагрузки, которые он сможет выдержать в течение определенного времени. При плохом контакте проводка будет обязательно перегреваться. В лучшем случае она просто «перегорит», в худшем – станет причиной возникновения пожара.

Рассмотрим это на конкретном примере. Если сварочный аппарат мощностью три киловатта регулярно подключать к розетке, «запитанной» от провода сечением 1,5 «квадрата», то ничего «страшного» случиться не должно. При условии того, что провод используется медный и рассчитанный на подключение приборов данной мощности. Но при некачественном контактев распределительной коробке или в самой розетке проводка будет греться. Тем более что 3 кВт – это предел рабочей нагрузки стандартного медного провода. Хорошо, когда провод «на виду» — тогда вы сможете быстро выявить и устранить неисправность токонесущей системы. А если он «спрятан» в стене, да еще и деревянной? Несложно догадаться, чем может все закончиться.

Способы соединения проводов:

Скручивание

При монтаже электропроводки различного назначения до сих пор чаще всего используют метод скручивания. Это быстро, просто и удобно. Только вот вступившие в силу новые правила электромонтажа запрещают использовать скрутку. Это не значит, что данный способ однозначно «плохой» и применять его нельзя ни в коем случае. Его запрещение вызвано тем, что сегодня большинство как жилых, так и нежилых объектов оснащено целым «арсеналом» мощной электрической техники. Лет десять-пятнадцать назад стандартная двухкомнатная квартира «потребляла» не более 2/3 киловатт при одновременном включении всех электрических приборов. Сегодня же только одна стиральная автоматическая машина имеет мощность не менее 2 кВт. Скрутки, какими бы качественными они не были, со временем начнут греться при таких регулярных и значительных нагрузках. Для небольших и средних нагрузок скрутку использовать можно.

Следует отметить, что метод скручивания крайне нежелательно применять при соединении медных и алюминиевых проводов. Причина в том, данные материалы имеют значительную разницу по коэффициенту теплового расширения. У алюминия этот показатель – 22,2, а у меди – 16,6. Такой большой «разбег» неизбежно приведет к разрушению контактного соединения. Гораздо быстрее данные «витые пары» окисляются, перегреваются и приходят в негодность в условиях «уличной» эксплуатации – под воздействием факторов внешней среды.

Соединительные изолирующие зажимы

Такие зажимы предназначены для соединения одножильного электрокабеля с минимальным значением сечения 2,5 кв/мм. Корпус зажимных приспособлений изготавливают из огнеупорного поливинилхлорида или полиамида. Внутри корпуса находится фиксирующая пружина из анодированной стали, имеющая форму конуса. Зажимной способ не требует проведения дополнительной изоляции оголенных проводов.

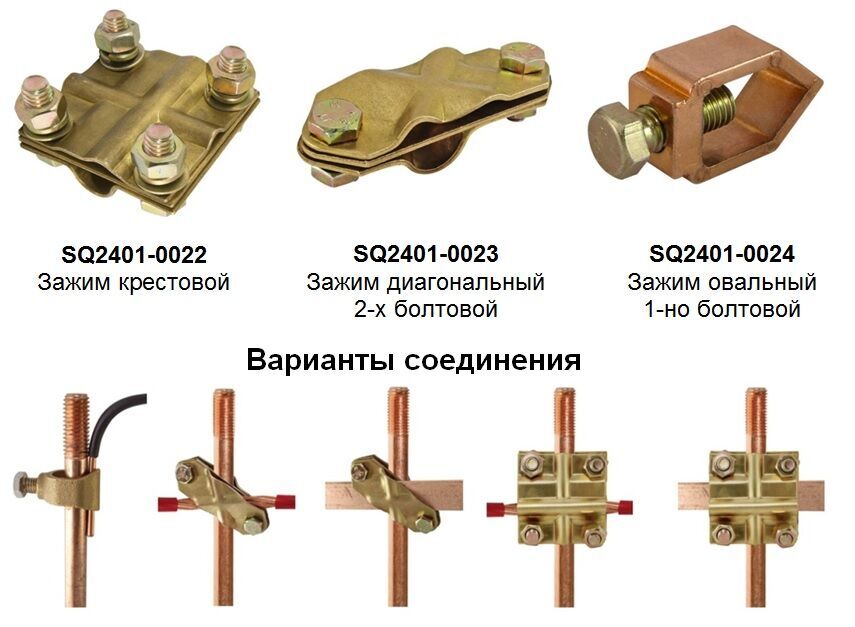

Резьбовое соединение

Данный метод отличается высокой надежностью фиксации. При соблюдении технологии соединение с помощью гаек и винтов обеспечивает отличный контакт на протяжении всего срока эксплуатации токонесущей системы. О стабильной работе электротехники также беспокоиться не придется. Немаловажное преимущество резьбовых соединений – это возможность сращивания разнотипных проводов: толстых с тонкими, алюминиевых с медными, сплошных с многожильнымии т.д.

Создание резьбовых соединений занимает больше времени, чем при монтаже проводки посредством пружинных зажимов и скруток. Вначале требуется оголить провода на соответствующую длину (четыре диаметра используемого винта). Окисленные жилы необходимо как следует зачистить. Из подготовленных проводов скручивают колечки, которые должны туго одеваться на винт. По технологии фиксировать провод нужно следующим образом: на винт одевается пружинная шайба, затем – простая шайба, после – кольцо проводника, которое поджимается еще одной шайбой. Весь этот «слоеный пирог» затягивается гайкой.

Колодки-клеммы

Колодки применяются повсеместно. По надежности данный вид соединения практически не уступает резьбовому – при условии использования качественных колодок. Клеммы также позволяют проводить стыковку медных и алюминиевых проводов, одножильного и многожильного кабеля и т.п. Клеммы выгодно отличаются тем, что не требуют формирования колечек на концах проводников и дополнительного их изолирования. Конструкция колодки-клеммы полностью исключает возможность замыкания фиксируемых проводов.

Для стыковки проводов в колодке их также зачищают (примерно на пять миллиметров в длину), а после просто вставляют в монтажное отверстие и притягивают винтами. Винты нужно хорошенько протянуть – особенно это касается алюминиевого электрокабеля. Клеммные колодки просто незаменимы при подключении люстр в том случае, когда выходящие из потолка провода слишком короткие. Этим способом также очень удобно соединять перебитые или переломленные провода – так как они просто не дотягиваются друг до друга для того, что бы сделать скрутку или восстановить обрыв с помощью винта или пружинного зажима.

Соединительные заклепки

Стыковка проводников посредством заклепок относится к не разъемным способам. Заклепки довольно широко используются при монтаже электропроводки самого различного назначения. Чаще всего «клепают» провода большого сечения. Достоинствами данной технологии являются простота, быстрота и высокая надежность фиксации концов кабеля. Обычный ручной заклепочник стоит недорого. Заклепки изготавливаются из алюминия. Они выпускаются в широком ассортименте по длине и внутреннему диаметру.

Провода вставляются в заклепку, а затем в нее водится стальной стержень, зафиксированный в заклепочнике. Сжимать ручки инструмента следует до щелчка, чтобы обрезать «излишки» стального прутка. Проводники надежно фиксируются благодаря тому, что алюминиевая заклепка расширяется за счет давления металлического стержня. Соединительные заклепки хорошо подходят для устранения обрывов при ремонте электропроводки. Такие «вставки» не греются и отличаются чрезвычайной надежностью.

Пайка

Это самый трудоемкий метод соединения проводов. Он требует знания теории и наличия практики. Если токонесущие жилы спаяны по всем правилам, то такое соединение «переживет» и саму проводку – часто при замене старых проводов они буквально рассыпаются в руках, а пропаянные участки выглядят так, что могли бы прослужить еще хоть сто лет. Самое главное при пайке – это как следует очистить рабочую поверхность проводников от окислов. Если возникает такая необходимость, то провода дополнительно покрывают флюсом и предварительно опаивают.

Паять можно как алюминиевые, так и медные провода. Только нужно правильно подобрать припой и флюсовую присадку. Высокоактивные кислотные флюсы при монтаже проводки применять не рекомендуется – в этом случае не получится добиться высококачественного соединения. После остывания проводов их изолируют – обматывают изолентой или надевают на пропаянные места хромвиниловые мягкие трубки.

5 различных способов соединения проводов, объяснение

Вы начертили схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?

За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.

1. Скрутка и лента

2 Изображения

Для любого проекта, требующего временного ремонта, или проекта, который будет в основном стационарным, может помочь простое скручивание проводов, обмотанных изолентой. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!

Преимущества простого маневра скручивания и изоленты заключаются главным образом в экономичности – не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.

Изюминкой этого метода является использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.

2. Пайка

Пайка, являющаяся естественным продолжением скручивания и ленты, представляет собой безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.

См. также: Советы, которые следует учитывать перед покупкой нового паяльника

При сращивании проводов с помощью пайки необходимо помнить о нескольких важных вещах: как определить прочное паяное соединение и как его сделать.

Во-первых, обратите внимание на место пайки – правильное соединение будет блестящим и гладким, а не гротескным комком припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:

2 Изображения

Кроме того, место пайки должно быть прочным – хорошенько потяните за него! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.

Для достижения наилучших результатов пайки при сращивании проводов соблюдайте следующие рекомендации:

1. Надежно скрутите провод – проверьте рывком.
2. Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
3. Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
4. Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.

3. Соединитель встык с термоусадкой

Сочетая надежность паяного соединения с простотой использования скрутки и ленты, стыковой термоусадочный соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.

Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и наденьте разъем на витую пару. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.

Основным недостатком этих соединителей является стоимость: вам не только понадобится специальный термофен, но и сами соединители стоят гораздо больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.

4. Обжимное стыковое соединение

Для чего-то, что обладает прочностью припоя, но не нагревается, подойдет обжимное соединение. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.

По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или вне зависимости от погодных условий.

Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.

Связано: Не выбрасывайте, перепрофилируйте: крутые идеи «сделай сам» из старых кабелей и проводов

5. Клеммные колодки

Один из самых быстрых и громоздких способов сращивания проводов. Клеммная колодка обеспечивает гибкое соединение без использования каких-либо специальных инструментов. . Если у вас есть отвертка, вы можете использовать клеммную колодку.

Подобные по конструкции винтовым клеммам, которые часто используются в оборудовании Hi-Fi, клеммные колодки образуют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение.

Эти блоки являются прекрасным выбором для простого подключения и соединения более двух проводов вместе. Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.

Сращивание — максимально эффективное использование имеющихся у вас проводов

Независимо от того, соединяете ли вы провода меньшего размера для перекрытия зазора или лучше интегрируете существующие компоненты в свои проекты, сращивание проводов — это бесценный навык, который нужно иметь на поясе с инструментами. Имея немного ноу-хау, вы можете превратить этот клубок обрезков кабелей в сокровищницу проводных решений.

Соединители проводов — электрические 101

Переключатели | Розетки и вилки | Балласты | Замените балласты | Светодиодные трубки | Устранение неполадок | Основное электричество  | Разные статьи

Вопрос или комментарий?

    Electrical 101

О компании      Политика конфиденциальности      Карта сайта      Авторские права © 2023 Electrical101.com      Условия использования

Blue Wire- Nut Хороший выбор для соединения балластных проводов.

Оранжевый провод- Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к переключающему проводу.

Желтое крыло- Гайка Обычно используется для соединения 2 проводов №14 или 2 проводов №12.

Tan Twister Обычно используется для соединения от 2 до 3 проводов #14 или #12.

Red Wing- Гайка Обычно используется для соединения от 3 до 4 проводов №14 или №12 или 3 проводов №10.

Разъемы для стыкового сращивания телефонных проводов для передачи данных

Провода для передачи данных и телефонные провода имеют очень малый диаметр и составляют от 22 до 24 AWG. Эти провода используются для подключения телефона, компьютерных данных и электропроводки устройства открывания гаражных ворот и должны использоваться только для низкого напряжения. Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан разъем для передачи данных и стыкового соединения, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, смотрите инструкцию) и вставлены в разъемы. Можно использовать плоскогубцы или щипцы, чтобы сжать верхнюю и нижнюю части разъема вместе, чтобы выполнить соединения.

На изображении справа показана проводка устройства открывания гаражных ворот, соединенная с стыковым разъемом телефонного провода.

Как установить Twist-

на соединители проводов

1. Выключите питание.
2. Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от ¾ до 1 дюйма для более чем двух проводов. Выведите многожильный провод (провода) за одножильный провод примерно на 1/16 дюйма (1,6 мм).
3. Выровняйте изношенные жилы и проводники.
4. Равномерно держите концы проводов вместе.
5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
6. Слегка потяните каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Соединитель должен перестать скручиваться после шага 5. Если он не перестанет скручиваться или провод ослабнет при вытягивании на шаге 6, разъедините соединение и начните сначала. Для правильного соединения может потребоваться разъем другого размера.

Вставные

разъемы для проводов

Очень легко подключить провода к разъемам вставных , но их отсоединение сопряжено с большими трудностями. Их следует использовать только в светильниках. В осветительных приборах используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув и скрутив провода.

Никогда не используйте push- в разъемах электрической распределительной коробки. Если провода в распределительной коробке с вставными разъемами необходимо модифицировать, провода в этих разъемах, вероятно, придется обрезать и повторно соединить с помощью поворотного разъема на разъемах.

Соединители для проводов используются для соединения двух или более проводов. Существует много типов разъемов для проводов, самые распространенные – это на скрутку. Соединители проводов марки IDEAL Industries Twist- являются наиболее часто используемыми и будут представлены в этой статье. Твист- на соединителях для проводов доступны во многих размерах с цветовой кодировкой , что позволяет использовать провода разного сечения и количества проводов.

Twist-

Соединители для проводов

Первый проводной соединитель IDEAL Industries назывался wire- nut® и стал торговым названием для любого поворотного соединителя для проводов. Компания IDEAL Industries предоставляет информацию о своих разъемах проводов, включая цветовую маркировку разъема, указывающую на размер. Цвета и размеры разъемов в отрасли не одинаковы, но они аналогичны разъемам IDEAL.

Таблица идеального диапазона проводов — Краткий справочник на двух страницах для подбора размера провода, количества проводов и цветового кода разъема провода.

Брошюра Ideal Wire Connector — Полное руководство по продукции для соединителей проводов.

Размеры разъемов проводов

Размер разъемов проводов зависит от сечения проводов и количества соединенных вместе проводов.
