Модернизация усилителя Radiotehnika У 101

 Модернизация усилителя Radiotehnika У 101

Мне нужен был корпус от усилителя и я его получил в виде Radiotehnika У-101. Сначала отремонтировал его и послушал, работал так себе по современному уровню класс на 2 тянул но не выше. Недостатки мала выходная мощность да и звук не подарок.

Технические характеристики: Заводские Измеренные
Номинальная выходная мощность (при нагрузке 4 ом) 20 Вт 19 Вт
Диапазон воспроизводимых частот 20-20 000 Гц 20-20 000 Гц
Коэффициент гармоник в частотном диапазоне 40-16 000 Гц 0,2%
0,5%
Номинальное входное напряжение (линейного) 200 мВ 200мВ
Переходное затухание между стереоканалами, на частоте 1кГц
40 дБ

Отношение сигнал/взвешенный шум 83 дБ 66 дБ
Отношение сигнал/фон, не менее 60 дБ 40 дБ
Пределы регулировки тембра на частоте 100 Гц  ±(10±3)дБ
Пределы регулировки тембра на частоте 10 000 Гц
±(8±3)дБ
Средняя потребляемая мощность 80 Вт
Габариты
430х330х85 мм

Параметры измерил не все, только те которые написал.

Отключил и убрал селектор каналов, который мне практически был не нужен, уж много гемора от него было. Переделал темброблок весь и полностью, в нем нет не одного проходного конденсатора, конденсатор только на входе и то плёночный поставил. Расширил регулировки тембра по частотам, и расширил диапазон регулировок. Снизил коэффициент нелинейных искажений и интермодуляционных искажений. Понизил уровни шума и фона во всём частотном диапазоне. Повысил перегрузочную способность темброблока.

Технические характеристики темброблока.

Входное напряжение
200 мВ
Входное сопротивление
100 кОм
Относительный уровень шумов невзвешенное значение 86 дБ
Регулировка тембра на низких частотах 50 Гц ± 10 дБ
На высоких частотах 18000 Гц ± 10 дБ
Коэффициент гармоник при номинальном вых.
уровне
0,001%
Перегрузочная способность 15 дБ

Оконечный усилитель подвергся жестокой модернизации как и темброблок. Во первых поменял выходные транзисторы на комплементарные КТ 818Г и КТ 819Г.

Перебрал весь усилитель, запитал усилитель напряжения от стабилизированного источника питания. Увеличил ёмкости блока питания в два раза. Усилитель больше 11 Вольт не выдавал в нагрузку (при питании ±25 В), это примерно 30 Вт и больше не как не хотел выдавать, что я только не делал. Коэффициент гармоник снизился до 0,1%.

Звук конечно стал намного лучше чем у заводского, но для раскачки 35 АС и параметров моего темброблока всё таки его не хватало.

Пришлось пойти ещё на один кардинальный шаг, увеличить напряжение питания до ±40 В с вытекающими последствиями, а это заменой конденсаторов питания 4*10000 мкФ и установки дополнительного трансформатора только для оконечного усилителя.

Трансформатор не так просто найти высотой не больше 7-8 см и мощностью 200-250 Вт. Для начала домотал родной трансформатор и получил ±40 В.


Заменил конденсаторы в блоке питания. Заменил схему защиты выходного каскада. Доработал выходной каскад, и в вёл фазовую коррекцию по опережению.

После всех изменений усилитель настроен и отрегулирован.

Все меры дали очень хороший результат. Измерения технических характеристик усилитель показали следующие результаты.

Технические характеристики УНЧ.

Выходная мощность на нагрузке 4 Ом 2 по 100 Вт
Частотный диапазон при неравномерности 0,5 дБ 10-70000Гц
КНИ   при выходной мощности 50 Вт 0,005%
Коэффициент интермодуляционных искажений 0,01%
Отношение сигнал/шум без фильтра 90 дБ

Заменил выходные разъемы для подключения акустических систем.

С увеличением выходной мощности пришлось поменять и изменить разводку     проводов питания УНЧ и проводов идущих на акустические системы. В дальнейшем хочу поставить ещё один комплект выходных разъёмов для подключения акустических систем и подключения наушников.

Усилитель зазвучал, стал хорошо держать нагрузку, как емкостную, так и индуктивную. Сравнивать с прежним усилителем смысла просто нет это примерно «как школьнику драться с отборной шпаной» как пел В. Высоцкий . Поэтому я его использую практически при всех прослушиваниях. Сравниваю с звучанием других усилителей пока достойных конкурентов находится очень мало.

Модернизация продолжалась около года, время меня не торопило, я хотел выжать из схемы всё и конечно ещё больше набраться опыта, не только в параметрах усилителя, но и в звуке. Порой приходится идти на компромиссное решение между техническими параметрами и звуком. Конечно я не каждый день паял и что-то делал, сделав что-то слушал потом опять делал, мерил изучал проблему изменял схему мерил и снова слушал и так в течении года так и пришёл к такому результату.

Опробовал много схемных решений на пути к качественному звуку.

Большим неудобством являлась восприимчивость усилителя к индустриальным помехам, для решения этой проблемы есть два решения, первое заменить мощные выпрямительные диоды на диоды с барьером Шотки которые не так дешево стоят, и не менее эффективной мерой оказалось установка сетевого фильтра.


Вот примерно, что можно получить при модернизации усилителя. Не все усилители производства СССР можно так модернизировать. Данный усилитель стал уже совсем другим усилителем. Модернизация получилась не дешевой, если сравнить с ценой тех усилителей из новодела которых он переиграл в достойных сражениях, то цена покажется просто смешной. Такому усилителю нужна хорошая акустика, для реализации его технических параметров.

Для измерения параметров и настройки усилителя я использовал приборы и программы ПК.

1.Генератор НЧ сигналов Г 3 – 118.

2.Режекторный фильтр от генератора Г 3 – 118.

3.Генератор НЧ сигналов Г 3 – 112/1.

4.Осциллограф С 1 -112 А.

5.Вольтметр В 7 – 26.

6.Измерительный усилитель.

7.Эквивалент нагрузки 4 Ом, 100 Вт.

8.Персональный компьютер с программой Spectra Lab, RMMA.

9.Звуковая карта E-MU 0404.

Это интересно прочитать:


Сравнительное прослушивание кроссоверов
Сравнительное прослушивание 35АС и Dali Ikon-7
Сравнительное прослушивание 35-АС и Pioneer CS-9030

  • < Назад
  • Вперёд >
Добавить комментарий

Очерки о модернизации модуля УНЧ-50-8

Усилители низкой частоты (УНЧ) используют для преобразования слабых сигналов преимущественно звукового диапазона в более мощные сигналы, приемлемые для непосредственного восприятия через электродинамические или иные излучатели звука.

Заметим, что высокочастотные усилители до частот 10… 100 МГц строят по аналогичным схемам, все отличие чаще всего сводится к тому, что значения емкостей конденсаторов таких усилителей уменьшаются во столько раз, во сколько частота высокочастотного сигнала превосходит частоту низкочастотного.

Простой усилитель на одном транзисторе

Простейший УНЧ, выполненный по схеме с общим эмиттером, показан на рис. 1. В качестве нагрузки использован телефонный капсюль. Допустимое напряжение питания для этого усилителя 3…12 В.

Величину резистора смещения R1 (десятки кОм) желательно определить экспериментально, поскольку его оптимальная величина зависит от напряжения питания усилителя, сопротивления телефонного капсюля, коэффициента передачи конкретного экземпляра транзистора.

Рис. 1. Схема простого УНЧ на одном транзисторе + конденсатор и резистор.

Для выбора начального значения резистора R1 следует учесть, что его величина примерно в сто и более раз должна превышать сопротивление, включенное в цепь нагрузки. Для подбора резистора смещения рекомендуется последовательно включить постоянный резистор сопротивлением 20…30 кОм и переменный сопротивлением 100… 1000 кОм, после чего, подав на вход усилителя звуковой сигнал небольшой амплитуды, например, от магнитофона или плеера, вращением ручки переменного резистора добиться наилучшего качества сигнала при наибольшей его громкости.

Величина емкости переходного конденсатора С1 (рис. 1) может находиться в пределах от 1 до 100 мкФ: чем больше величина этой емкости, тем более низкие частоты может усиливать УНЧ. Для освоения техники усиления низких частот рекомендуется поэкспериментировать с подбором номиналов элементов и режимов работы усилителей (рис. 1 — 4).

Улучшениые варианты однотранзисторного усилителя

Усложненные и улучшенные по сравнению со схемой на рис. 1 схемы усилителей приведены на рис. 2 и 3. В схеме на рис. 2 каскад усиления дополнительно содержит цепочку частотнозависимой отрицательной обратной связи (резистор R2 и конденсатор С2), улучшающей качество сигнала.

Рис. 2. Схема однотранзисторного УНЧ с цепочкой частотнозависимой отрицательной обратной связи.

Рис. 3. Однотранзисторный усилитель с делителем для подачи напряжения смещения на базу транзистора.

Рис. 4. Однотранзисторный усилитель с автоматической установкой смещения для базы транзистора.

В схеме на рис. 3 смещение на базу транзистора задано более «жестко» с помощью делителя, что улучшает качество работы усилителя при изменении условий его эксплуатации. «Автоматическая» установка смещения на базе усилительного транзистора применена в схеме на рис. 4.

Двухкаскадный усилитель на транзисторах

Соединив последовательно два простейших каскада усиления (рис. 1), можно получить двухкаскадный УНЧ (рис. 5). Усиление такого усилителя равно произведению коэффициентов усиления отдельно взятых каскадов. Однако получить большое устойчивое усиление при последующем наращивании числа каскадов нелегко: усилитель скорее всего самовозбудится.

Рис. 5. Схема простого двухкаскадного усилителя НЧ.

Новые разработки усилителей НЧ, схемы которых часто приводят на страницах журналов последних лет, преследуют цель достижения минимального коэффициента нелинейных искажений, повышения выходной мощности, расширения полосы усиливаемых частот и т.д.

В то же время, при наладке различных устройств и проведении экспериментов зачастую необходим несложный УНЧ, собрать который можно за несколько минут. Такой усилитель должен содержать минимальное число дефицитных элементов и работать в широком интервале изменения напряжения питания и сопротивления нагрузки.

Схема УНЧ на полевом и кремниевом транзисторах

Схема простого усилителя мощности НЧ с непосредственной связью между каскадами приведена на рис. 6 [Рл 3/00-14]. Входное сопротивление усилителя определяется номиналом потенциометра R1 и может изменяться от сотен Ом до десятков МОм. На выход усилителя можно подключать нагрузку сопротивлением от 2…4 до 64 Ом и выше.

При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне питающих напряжений от 3 до 15 В, хотя приемлемая работоспособность его сохраняется и при снижении напряжения питания вплоть до 0,6 В.

Емкость конденсатора С1 может быть выбрана в пределах от 1 до 100 мкФ. В последнем случае (С1 =100 мкФ) УНЧ может работать в полосе частот от 50 Гц до 200 кГц и выше.

Рис. 6. Схема простого усилителя низкой частоты на двух транзисторах.

Амплитуда входного сигнала УНЧ не должна превышать 0,5…0,7 В. Выходная мощность усилителя может изменяться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.

Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливают напряжение на стоке транзистора VT1, равное 50…60% от напряжения источника питания. Транзистор VT2 должен быть установлен на теплоотводя-щей пластине (радиаторе).

↑ УНЧ №1 — в советский кассетник!

У знакомого в гараже попался на глаза вот такой аппарат советского производства:


Хозяин отдал с удовольствием т.к. освобождалось место на полке. Аппарат оказался в нерабочем состоянии, работал только двигатель ЛМП. Управление ЛМП, звуковой тракт, индикатор уровня сигнала и счетчик ленты ничего не фурыкало, корпус был в приличном состоянии, если не считать слоя пыли на поверхности.
Что у него внутри


Места полно для размещения мощного усилителя.

Удалено было все, кроме родного блока питания и платы, куда вставлялись блоки этого кассетника (УЗ, УВ, ГСП, ШП, УНЧТ). Родной БП восстановлен и оставлен для питания индикатора уровня входного сигнала и индикатора счетчика расхода ленты.

Есть где разгуляться.


На месте ЛМП образовалась пустота, которая была заполнена блоком питания для усилителя.

Блок питания.


Трансформатор ТС-200 перемотанный на нужное напряжение для питания уся, большие банки – электролиты, бережно взяты со свалки завода, когда меняли старые ЭВМ эсэмки на персоналки (давно это было больше 15 лет назад). Электролиты на 33000 мкФх63В от наших тогда друзей по СЭВ (болгарские). К этому блоку питания подключались все подопытные экземпляры оконечных усилителей.

На лицевой панели в оригинале расположен индикатор уровня сигнала и цифровой счетчик расхода ленты. Менять внешний вид «мордочки» совсем не хотелось (куча кнопок, которые могут пригодиться). Индикатор уровня: восстановлена работоспособность и оставлен без изменений, а счетчик ленты переделан в часы (индикатор оказался с одной сеткой пришлось искать старые 176ИЕ3 и ИЕ4 и собирать горсть транзисторов для сегментов, пригодились кнопки на панели для установки времени).

Кнопки управления работой ЛМП используются в качестве кнопок выбора источника сигнала (коммутатор на реле — квазисенсорный).

Попробовал гибрид Corsair от Лашиманова Николая, но с шумом (не с фоном) не справился (перепробовал с десяток ламп и старых и не очень) и отказался.

Гибрид


На том же радиаторе были опробованы оконечники с разным включением микросхем (инверт, неинверт, Т – образной ОС, MF-1) остановился на схеме MF-1 того же Лашманова Николая.

MF-1


Передняя панель.

Трекаскадный УНЧ с непосредственной связью

На рис. 7 показана схема другого внешне простого УНЧ с непосредственными связями между каскадами. Такого рода связь улучшает частотные характеристики усилителя в области нижних частот, схема в целом упрощается.

Рис. 7. Принципиальная схема трехкаскадного УНЧ с непосредственной связью между каскадами.

В то же время настройка усилителя осложняется тем, что каждое сопротивление усилителя приходится подбирать в индивидуальном порядке. Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF должно быть в пределах (30…50) к 1. Резистор R1 должен быть 0,1…2 кОм. Расчет усилителя, приведенного на рис. 7, можно найти в литературе, например, [Р 9/70-60].

Схемы каскадных УНЧ на биполярных транзисторах

На рис. 8 и 9 показаны схемы каскодных УНЧ на биполярных транзисторах. Такие усилители имеют довольно высокий коэффициент усиления Ку. Усилитель на рис. 8 имеет Ку=5 в полосе частот от 30 Гц до 120 кГц [МК 2/86-15]. УНЧ по схеме на рис. 9 при коэффициенте гармоник менее 1% имеет коэффициент усиления 100 [РЛ 3/99-10].

Рис. 8. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 5.

Рис. 9. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 100.

МАЛОМОЩНЫЕ УСИЛИТЕЛИ


Долго решал какой усилитель использовать для маломощных акустических систем. Как дешевый вариант вначале решил использовать микросхемы TDA2030, потом подумал, что 18-ти ватт на канал маловато и перешел к TDA2050 — умощненный аналог на 32 ватта. Затем сравнив звучание основных вариантов выбор впал на любимую микросхему — LM1875, 24 ватта и качество звучания на 2-3 порядка лучше, чем у первых двух микросхем.

Долго копался в сети, но печатную плату под свои нужды так и не нашел. Сидя за компом несколько часов была создана своя версия для пятиканальноо усилителя на микросхемах LM1875, плата получилась довольно компактной, на плате также предусмотрен блок выпрямителей и фильтров. Этот блок был полностью собран за 2 часа — все компоненты к тому времени имелись в наличии.

Экономичный УНЧ на трех транзисторах

Для портативной радиоэлектронной аппаратуры важным параметром является экономичность УНЧ. Схема такого УНЧ представлена на рис. 10 [РЛ 3/00-14]. Здесь использовано каскадное включение полевого транзистора VT1 и биполярного транзистора VT3, причем транзистор VT2 включен таким образом, что стабилизирует рабочую точку VT1 и VT3.

При увеличении входного напряжения этот транзистор шунтирует переход эмиттер — база VT3 и уменьшает значение тока, протекающего через транзисторы VT1 и VT3.

Рис. 10. Схема простого экономичного усилителя НЧ на трех транзисторах.

Как и в приведенной выше схеме (см. рис. 6), входное сопротивление этого УНЧ можно задавать в пределах от десятков Ом до десятков МОм. В качестве нагрузки использован телефонный капсюль, например, ТК-67 или ТМ-2В. Телефонный капсюль, подключаемый при помощи штекера, может одновременно служить выключателем питания схемы.

Напряжение питания УНЧ составляет от 1,5 до 15 В, хотя работоспособность устройства сохраняется и при снижении питающего напряжения до 0,6 В. В диапазоне напряжения питания 2… 15 В потребляемый усилителем ток описывается выражением:

1(мкА) = 52 + 13*(Uпит)*(Uпит),

где Uпит — напряжение питания в Вольтах (В).

Если отключить транзистор VT2, потребляемый устройством ток увеличивается на порядок.

↑ УНЧ №2 — в корейский видик!

На столе остался лежать оконечник на LM4780 его тоже нужно было куда то запихнуть. LM 4780


Т.к. видео кассеты несколько лет назад стали неактуальны, мой видик хоть, и был в рабочем состоянии, пылился на шкафу. Выкинуть было жалко, все-таки 10 лет работал и не доставлял хлопот.
Видик.


Кассеты с домашним видео были перегнаны на диски, остальные были разобраны, винтики стоечки пошли в хозяйство, пластмасса с пленкой в мусор. Для блока питания нужен был мощный и невысокий транс. В своих закромах ничего подходящего не нашлось. Был предпринят поход по гаражам друзей, товарищей на предмет поисков. В одном из гаражей был обнаружен оконечный усилитель Эстония 008 с изуродованным корпусом (похоже, что на нем рубили мясо), зато транс просто класс – мощный тор и перематывать не пришлось – две обмотки по 22 V.

Из корпуса удалено все, на месте лентопротяга на нижнюю металлическую крышку установлено крепление для тора (родная шпилька с резьбой М8 с обеих сторон).

Трас в корпусе.


На тор домотаны обмотки для получения 200V для индикатора, 12V для блока тембров, двуполярного 15V для индикатора пикового сигнала.

Блок питания.


На месте штатного БП разместился БП дежурного режима и мягкий старт основного БП.

БП деж. режима и мягкий старт.


Лицевую панель опять же не хотелось курочить. Вместо проема под кассету встроен индикатор входного сигнала на ИН13 и пикового сигнала, на месте родного индикатора поставлен контроллер управления блоком тембров, кнопки управления использованы штанные от управления видиком.

Контроллер управления.


В результате внутри получилось следующее:

Все внутри.


Результат.


Вот теперь слушаю то один, то другой аппарат, и пока не определился какой же оставить, а какой можно и подарить кому-нибудь. Жена довольна. А вопрос, который ребром, временно закрыт.

Двухкаскадные УНЧ с непосредственной связью между каскадами

Примерами УНЧ с непосредственными связями и минимальным подбором режима работы являются схемы, приведенные на рис. 11 — 14. Они имеют высокий коэффициент усиления и хорошую стабильность.

Рис. 11. Простой двухкаскадный УНЧ для микрофона (низкий уровень шумов, высокий КУ).

Рис. 12. Двухкаскадный усилитель низкой частоты на транзисторах КТ315.

Рис. 13. Двухкаскадный усилитель низкой частоты на транзисторах КТ315 — вариант 2.

Микрофонный усилитель (рис. 11) характеризуется низким уровнем собственных шумов и высоким коэффициентом усиления [МК 5/83-XIV]. В качестве микрофона ВМ1 использован микрофон электродинамического типа.

В роли микрофона может выступать и телефонный капсюль. Стабилизация рабочей точки (начального смещения на базе входного транзистора) усилителей на рис. 11 — 13 осуществляется за счет падения напряжения на эмиттерном сопротивлении второго каскада усиления.

Рис. 14. Двухкаскадный УНЧ с полевым транзистором.

Усилитель (рис. 14), имеющий высокое входное сопротивление (порядка 1 МОм), выполнен на полевом транзисторе VT1 (истоковый повторитель) и биполярном — VT2 (с общим).

Каскадный усилитель низкой частоты на полевых транзисторах, также имеющий высокое входное сопротивление, показан на рис. 15.

Рис. 15. схема простого двухкаскадного УНЧ на двух полевых транзисторах.

Интегральные УНЧ

Усилитель мощности низкой частоты — это электронное устройство, которое предназначено для усиления низкочастотного (НЧ) сигнала с последующей его подачей на акустические системы. Часто самодельные интегральные усилители мощности низкой частоты собирают на мощных микросхемах, поскольку они требуют минимум внешних компонентов и очень просты в наладке.

В разделе собраны принципиальные схемы усилителей мощности НЧ на мощных микросхемах, а также на основе интегральных микросхем — драйверов для выходных транзисторов. Используя специализированные интегральные микросхемы можно собрать усилитель мощности разной конфигурации:

  • Стерео — два канала усиления мощности;
  • Квадро — четыре канала усиления мощности;
  • 2+1 — сабвуфер и два сателлита;
  • 5+1 — сабвуфер и пять сателлитов;
  • и другие.

Если нужна большая выходная мощность усилителя НЧ (например для канала сабвуфера — 200Втт) то зачастую применяются мостовые схемы включения микросхем или же в параллель.

Здесь вы найдете схемы самодельных УМЗЧ разной сложности для внешних и интегрированных акустических систем, схемы простых усилителей для наушников и миниатюрной бытовой техники (плееры, MP3, диктофоны, игрушки и т.д).

Самодельный усилитель звука для планшета или смартфона на микросхеме TDA1554Q

Сейчас многие автолюбители в машине пользуются планшетными компьютерами. Это очень удобно, потому что планшет -это и средство мобильной аудио и видео связи, это навигатор, с его помощью можно оперативно найти нужную информацию в интернете. Кроме того, планшет может работать как радиоприемник, как …

1 297 0

Двухканальный усилитель звука на микросхеме TDA7496L (2 Вт на 8 Ом)

Интегральная микросхема типа TDA7496L производства фирмы SGT-Thomson Microelectronics представляет собой двухканальный усилитель звуковой частоты с выходной мощностью в каждом канале до 2 Вт на нагрузке сопротивлением 8 Ом. Максимальная рассеиваемая мощность 6 Вт. напряжение питания однополярное …

0 201 0

Простой стерео усилитель НЧ для компьютера на микросхеме К174УН20

Усилитель стереофонический, выполнен на микросхеме К174УН20 советского производства. Микросхема содержит два УНЧ, по схемотехнике, аналогичных двум микросхемам типа К174УН14, но меньшей мощности и в корпусе типа DIP16, но с двумя радиаторными пластинами, вместо выводов …

0 255 0

Усилитель мощности звука с регулятором тембра (LM741, LM1875)

Усилитель развивает выходную мощность до 25W на канал, может работать на акустические системы сопротивлением отЗ до 10 Ом. При выходной мощности 16W на канал и акустических системах сопротивлением по 6 Ом КНИ на частоте 1 кГц не превосходит 0,03%. Есть регулировка тембра по низким и высоким …

1 1434 0

Простой стереоусилитель на микросхеме TDA2005 с регулятором тембра

Микросхема TDA2005 устаревшая, и уже давно не выпускается, однако она все еще остается одной из самых недорогих и широкодоступных, интегральных УМЗЧ. Относительно небольшое число навесных элементов, в сочетании с вполне хорошими электрическими характеристиками, наличие защиты выхода от перегрузки …

1 538 0

Стерео усилитель звука на микросхемах TDA2050 с регулятором ВЧ и НЧ

Это несложный полный УНЧ на двух микросхемах TDA2050, питающийся отимпульсного блока питания для галогеновых светильников (выходное переменное напряжение 12V, мощность 75W). Характеристики усилителя: 1. Максимальная выходная мощность на нагрузке 4 Ом 2x12W …

1 1449 0

Простой усилитель звукового сигнала на микросхеме TDA1010A (7 Ватт)

Микросхема TDA1010A представляет собой ИМС УНЧ для телевизоров и другой электронной техники. Особенность этой микросхемы в том, что в ней есть как усилитель мощности ЗЧ, так и предварительный усилитель. Причем, выход предварительного усилителя и вход усилителя мощности выведены на разные …

1 573 0

MP3 плеер на основе модуля 747D, усилитель на микросхеме TA8210AH

Устройство позволяет принимать радиовещательные станции в FM- дипазоне (88-108 МГц), и воспроизводить аудиофайлы с таких внешних носителей, как USB-флэшка или micro-SD карта памяти. Еще имеется аналоговый аудиовход и возможность приема сигнала через «Блютуз». Основу устройства составляют …

0 478 0

Активная акустическая система с усилителем на микросхеме TA8227P

В статье описана конструкция однокорпусной активной акустической системы, улучшающей звучание стереопрограмм, воспроизводимых через малогабаритные носимые и портативные мультимедийные устройства. При изготовлении автор использовал многие готовые узлы и блоки, нередко позаимствованные …

0 715 0

Схема усилителя ЗЧ для компьютера на микросхеме AN5285

Персональные компьютеры (ПК), используемые нечасто или для узкого круга задач, не обязательно оснащать полнофункциональным усилителем мощности с акустическими системами. Для таких случаев можно изготовить несложный усилитель мощности звуковой частоты (УМЗЧ), который вместе с динамической головкой …

0 642 0

1 …

Индикатор радиотехника у 101 схема

Всем привет! Представлять этот красивый, легендарный советский усилитель я не буду, а сразу же приступлю к описанию технологии работы над ним. Усилитель попал в мое владение довольно таки в неплохом внешнем и рабочем состоянии. Внешний вид моей Радиотехники У-101 представлен на фотографиях ниже.

Профилактика.

В первую очередь речь пойдет именно о профилактике. Как известно самым уязвимым элементом электрических схем, который зависит от времени, является электролитический конденсатор. Он высыхает с годами и теряет свою емкость. Замена всех советских электролитов на новенькие, импортные, заранее проверенные – это и есть профилактика усилителя Радиотехника У-101.

Для интереса, я замерил емкость двух электролитов на 5мкФ, которые стояли на платах усилителей мощности. Я не был удивлен, так как этого и ожидал. Вместо 5мкФ емкость составила около 30нФ, то есть емкости полностью высохли. Остальные я проверял ради интереса и был все-таки удивлен, что конденсаторы на плате блока питания имели емкость больше чем указано на банке. Сейчас такое бывает редко, особенно с китайскими конденсаторами.

Далее я поэтапно производил замену всех электролитов, плату блока питания оставил на потом. На ней я сделал несколько дополнительных отверстий для монтажа нескольких конденсаторов. В итоге я увеличил емкость в два раза относительно штатной, так как размеры позволяют это сделать с запасом, а емкость лишней не бывает. На шинах +-31В я установил по два электролита (в каждое плечо), емкостью 4700мкФ 50В каждый. А на шинах +-26В установил по два электролита (в каждое плечо), емкостью 2200мкФ 35В каждый.

Электролитические конденсаторы блока питания я зашунтировал пленочными конденсаторами емкостью 100-470нФ, по одному на каждое из плеч +-31В и +-26В.

После профилактики, усилитель начал дышать по новому, словно помолодел на лет 15-20.

Доработка.

Теперь немного расскажу про доработку усилителя Радиотехника У-101. Некоторые умельцы под словом «доработка» понимают переделку и выкидывают из корпуса все родные потроха, но это уже получается совсем другой усилитель…

Я внесу несколько незначительных изменений, которые улучшат работу Радиотехники У-101.

Один значительный недостаток, который реализован на заводе изготовителе, это нестабилизированное питание темброблока через гасящие резисторы R47 и R48 (смотрите схему). Гасящие резисторы хорошо подходят в цепях со статической нагрузкой (например, для светодиода). Темброблок имеет динамическую нагрузку. Также необходимо учитывать тот момент, что происходит пульсация напряжения на шинах +-31В при номинальной мощности усилителя. Поэтому, я добавил два интегральных стабилизатора LM7815 (+15В) и LM7915 (-15В), а вместо резисторов R47 и R48 поставил перемычки. Тем самым обеспечив темброблок усилителя Радиотехника У-101 биполярным стабилизированным напряжением постоянного тока +-15В.

Следующим этапом была замена проводов от выходов усилителей до задней панели на провода большего сечения.

Также были заменены родные, советские колодки под предохранители на импортные. Связано это с тем, что предохранители ненадежно фиксировались в родных колодках.

Некоторые разъемы и клеммы были заменены на пайку, чтобы исключить потерю контакта при вибрации.

Параллельно сети (первичной обмотки) я поставил неполярный конденсатор типа X2 емкостью 0.1мкФ для подавления помех из сети (от холодильника, стиральной машины).

Следующей доработкой была защита сигнальных проводов идущих от платы входов до темброблока, от различных наводок, в том числе 50Гц. Для этого я применил оплетку от коаксиального антенного кабеля. В две оплетки я поместил жгут из сигнальных проводов. Защитил экраны термоусаживаемой трубкой. С одной стороны (со стороны платы входов) вывел вывод от экрана (оплеток), и припаял этот вывод к средней точке блока питания (заземлил).

Еще очень хотелось заменить потенциометры, так как с годами они изнашиваются, и при регулировке они иногда вносят помехи. Хотелось, но не получилось, таких потенциометров в своем городе я, к сожалению не нашел.

Впрочем, профилактика и доработки прошли успешно, усилитель остался прежним и не изменился внутри. Это все та же Радиотехника У-101 у которой открылось второе дыхание.

Схема усилителя Радиотехника У-101 СКАЧАТЬ

Всем привет! Представлять этот красивый, легендарный советский усилитель я не буду, а сразу же приступлю к описанию технологии работы над ним. Усилитель попал в мое владение довольно таки в неплохом внешнем и рабочем состоянии. Внешний вид моей Радиотехники У-101 представлен на фотографиях ниже.

Профилактика.

В первую очередь речь пойдет именно о профилактике. Как известно самым уязвимым элементом электрических схем, который зависит от времени, является электролитический конденсатор. Он высыхает с годами и теряет свою емкость. Замена всех советских электролитов на новенькие, импортные, заранее проверенные – это и есть профилактика усилителя Радиотехника У-101.

Для интереса, я замерил емкость двух электролитов на 5мкФ, которые стояли на платах усилителей мощности. Я не был удивлен, так как этого и ожидал. Вместо 5мкФ емкость составила около 30нФ, то есть емкости полностью высохли. Остальные я проверял ради интереса и был все-таки удивлен, что конденсаторы на плате блока питания имели емкость больше чем указано на банке. Сейчас такое бывает редко, особенно с китайскими конденсаторами.

Далее я поэтапно производил замену всех электролитов, плату блока питания оставил на потом. На ней я сделал несколько дополнительных отверстий для монтажа нескольких конденсаторов. В итоге я увеличил емкость в два раза относительно штатной, так как размеры позволяют это сделать с запасом, а емкость лишней не бывает. На шинах +-31В я установил по два электролита (в каждое плечо), емкостью 4700мкФ 50В каждый. А на шинах +-26В установил по два электролита (в каждое плечо), емкостью 2200мкФ 35В каждый.

Электролитические конденсаторы блока питания я зашунтировал пленочными конденсаторами емкостью 100-470нФ, по одному на каждое из плеч +-31В и +-26В.

После профилактики, усилитель начал дышать по новому, словно помолодел на лет 15-20.

Доработка.

Теперь немного расскажу про доработку усилителя Радиотехника У-101. Некоторые умельцы под словом «доработка» понимают переделку и выкидывают из корпуса все родные потроха, но это уже получается совсем другой усилитель…

Я внесу несколько незначительных изменений, которые улучшат работу Радиотехники У-101.

Один значительный недостаток, который реализован на заводе изготовителе, это нестабилизированное питание темброблока через гасящие резисторы R47 и R48 (смотрите схему). Гасящие резисторы хорошо подходят в цепях со статической нагрузкой (например, для светодиода). Темброблок имеет динамическую нагрузку. Также необходимо учитывать тот момент, что происходит пульсация напряжения на шинах +-31В при номинальной мощности усилителя. Поэтому, я добавил два интегральных стабилизатора LM7815 (+15В) и LM7915 (-15В), а вместо резисторов R47 и R48 поставил перемычки. Тем самым обеспечив темброблок усилителя Радиотехника У-101 биполярным стабилизированным напряжением постоянного тока +-15В.

Следующим этапом была замена проводов от выходов усилителей до задней панели на провода большего сечения.

Также были заменены родные, советские колодки под предохранители на импортные. Связано это с тем, что предохранители ненадежно фиксировались в родных колодках.

Некоторые разъемы и клеммы были заменены на пайку, чтобы исключить потерю контакта при вибрации.

Параллельно сети (первичной обмотки) я поставил неполярный конденсатор типа X2 емкостью 0.1мкФ для подавления помех из сети (от холодильника, стиральной машины).

Следующей доработкой была защита сигнальных проводов идущих от платы входов до темброблока, от различных наводок, в том числе 50Гц. Для этого я применил оплетку от коаксиального антенного кабеля. В две оплетки я поместил жгут из сигнальных проводов. Защитил экраны термоусаживаемой трубкой. С одной стороны (со стороны платы входов) вывел вывод от экрана (оплеток), и припаял этот вывод к средней точке блока питания (заземлил).

Еще очень хотелось заменить потенциометры, так как с годами они изнашиваются, и при регулировке они иногда вносят помехи. Хотелось, но не получилось, таких потенциометров в своем городе я, к сожалению не нашел.

Впрочем, профилактика и доработки прошли успешно, усилитель остался прежним и не изменился внутри. Это все та же Радиотехника У-101 у которой открылось второе дыхание.

Схема усилителя Радиотехника У-101 СКАЧАТЬ

Home Ремонт бытовой техники Статьи Усилитель Радиотехника У-101-стерео – характеристики, схема и принцип работы

Усилитель «Радиотехника У-101-стерео» предназначен для высококачественного усиления сигналов звуковой частоты как от устройств, входящих в комплекс, так и от внешних источников звуковых программ. Усилитель имеет электронный коммутатор входов, раздельные по каналам электронные индикаторы уровня выходной мощности, устройство защиты выходных каскадов при коротком замыкании в нагрузке; предусмотрена и защита громкоговорителей от возможного попадания на них постоянной составляющей напряжения при неисправностях усилителя, а также защита транзисторов выходного каскада от перегрева.

Основные технические характеристики усилителя Радиотехника У-101-стерео

  • Номинальная выходная мощность, Вт : 2х20
  • Номинальный диапазон воспроизводимых частот, Гц : 20. 20 000
  • Номинальное входное напряжение, мВ, входа :
    звукоснимателя : 2
    остальных : 200
  • Коэффициент гармоник в номинальном диапазоне частот, %, не более : 0.3
  • Отношение сигнал/фон, дБ : 60
  • Отношение сигнал/шум (взвешенный), дБ, при выходной мощности 50 мВт : 83
  • Напряжение на выходе для подключения наушников (RH=16 Ом), В : 0,9
  • Потребляемая мощность, Вт : 80
  • Габариты, мм : 430X330X80
  • Масса, кг : 10

Схема электронных коммутаторов входов усилителя Радиотехника У-101


Рис.2.

Электронные коммутаторы входов усилителя выполнены на микросхемах DA1-DA3 (рис. 2), управляемых постоянным напряжением, поступающим с селектора входов — галетного переключателя SA1. Такое схемное решение упростило монтаж, устранило трески при переключении входов, снизило наводки на входные цепи. Микросхемы размещены непосредственно около входных разъемов, а переключатель — на лицевой панели усилителя.

С платой коммутации соединен также переключатель SA2 «Копир». Он предназначен для оперативной коммутации магнитофонов (без дополнительных манипуляций с соединительными кабелями) при перезаписи фонограмм. Коммутация чисто механическая, что позволяет при отсутствии необходимости контрольного прослушивания производить эти работы без включения усилителя в сеть.

Cхема оконечных усилителей «Радиотехники У-101-стерео»


Рис.3.

В качестве оконечных усилителей «Радиотехники У-101-стерео» применены унифицированные модули УНЧ-50-8. Входной каскад модуля (рис. 3) — дифференциальный на транзисторах VT2, VT4 с источником тока (VT1, VT3) в эмиттерной цепи. Следующий за ним каскад на транзисторах VT5—VT10 также дифференциальный, с динамической нагрузкой в виде токового зеркала (VT5, VT8), обеспечивающего симметричную раскачку выходного каскада. Высокая линейность усиления больших сигналов этой частью модуля обеспечивается повышенным (по сравнению с выходным каскадом) напряжением питания.

Выходной каскад (VT13—VT20) — симметричный, на составных эмиттерных повторителях с параллельным соединением транзисторов в последней ступени. Температурная стабилизация режима работы каскада обеспечивается устройством на транзисторе VT9.

Cхема защиты усилителя Радиотехника У-101


Рис.4.

Устройство защиты усилителя от перегрузки собрано на транзисторах VT11, VT12 и диодах VD3—VD6. При коротком замыкании нагрузки оно ограничивает выходной ток на уровне 2 А. Как уже говорилось, в «Радиотехнике У 101 стерео» предусмотрена также защита громкоговорителей от попадания на них постоянного напряжения при неисправности усилителя и защита транзисторов выходного каскада от перегрева. Напряжение ЗЧ поступает на громкоговорители через контакты реле К1 (рис. 4). Если усилитель исправен, оно срабатывает через 3. 5 с после включения питания, что устраняет щелчки, обусловленные переходными процессами в усилителе. Время задержки подключения громкоговорителей определяется параметрами цепи R10C3. С появлением постоянной составляющей (более 2 В любой полярности) транзисторы VT1, VT2 формируют напряжение, которое поступает на базу транзистора VT3 и закрывает его. В результате обмотка реле К1 обесточивается, и его контакты отключают громкоговорители от усилителя.

Это же устройство используется для автоматического отключения громкоговорителей при установке штекера наушников в разъем XS17, снабженный выключателем SA3, и перегреве мощных транзисторов.

Термореле собрано на микросхеме DA1. Функции терморезистора выполняет транзистор VT, включенный в одно из плеч моста R12R13R16R17. Питается мост стабилизированным напряжением через резисторы R14, R15, В исходном состоянии соответствующим выбором высокоточных резисторов мост разбалансирован таким образом, что напряжение на выводе 5 (относительно вывода 4) микросхемы DA1 равно 50±5мВ, а на ее выводе 10 отсутствует. При нагревании транзистора VT (он расположен на теплоотводе транзисторов выходного каскада) до 86. 90° мост балансируется, и напряжение на выходе микросхемы скачком повышается до питающего (+26В). В результате открывается транзисторный ключ VT4, и система защиты отключает громкоговорители от оконечных усилителей.

Cхема электронного индикатора уровня выходной мощности усилителя Радиотехника У-101


Рис.5.

Принципиальная схема электронного индикатора уровня выходной мощности с выводом информации на вакуумный катодолюминесцентный двухцветный дисплей показана на рис. 5. При выходной мощности, меньшей номинальной (—20. 0 дБ) светится линейка зеленого цвета, а при перегрузке (0. +5) дБ — красного. Работой дисплея HL1 управляет микросхема DDK обеспечивающая аналогопозиционное преобразование выходного сигнала каждого канала усилителя в соответствующий код. Пороговые напряжения срабатывания элементов коммутации микросхемы стабилизированы генератором тока на транзисторе VT2. Инвертор на транзисторе VT1 совместно с элементами микросхемы DDI образует генератор парафазных импульсов, поступающих на сетки дисплея в такт с подключением входов этой микросхемы к выходам ОУ DA1.1, DA1.2. Частота импульсов выбрана равной 150 Гц, определяется она номиналами элементов R11, С6. Обработка информации обоих каналов одним аналогопозиционным преобразователем обеспечивает идеальную согласованность характеристик индикации. Микросхема DA1 усиливает сигналы, поступающие с выпрямителей на диодах VD1, VD2 через интегрирующие цепи R1C1R4, R2C2R5 (время интеграции индикатора около 30, обратного хода — 500 мс). Параметрические стабилизаторы (VD4, VD5) обеспечивают стабильные показания индикатора при значительных изменениях питающих напряжений.

Печатный монтаж радиоэлементов усилителя радиотехника 101 стерео. Полная переделка усилителя Радиотехника У101

Вот решил попробовать написать статью про переделку усилителя. Ну начну наверное с его истории, а именно почему же я решил его полностью переделывать. Во первых, всё старое, не соответствует современности. А во вторых, он трудился очень усердно, до того, как попал мне в руки, соответственно ломался не раз. Раз 6 ремонтировали оконечный каскад, ремонтировали темброблок 2 раза, со входным селектором что то непонятное было, и к тому же один раз сожгли индикатор, подключив его не правильно, но там поставили другой от другого усилителя, но я умудрился его тоже сжечь, когда сам ковырялся в усе. В общем, там сказать, передали по наследству мне этот усь. Решил с этими глюками покончить, переделав его полностью.

До переделки он выглядел вот так:

Оконечный усилитель. Хотел вставить туда что то поинтересней, не какую-то там 7294, а что-нибудь по серьёзней. Гуглив в течении недели я нашёл то, что мне нужно.

Усилитель , это усилитель АВ класса, он отлично мне подходил как по характеристикам, так и по себестоимости.

Параметры такие:

THD: ~0.005% (measured) sim’d: 0.002%
Power into 8ohm: 60 watts
Power into 4ohm: 100 watts
Gain: 32dB (~1:40) full output at 0.7v input (0.5v rms)
Feedback: 57dB
Phase margin: > 90°
Supply voltage: +/- 36v
Biasing: 55ma, 12.1mv across a single 0.22 ohm
Frequency response: 3.2hz to 145khz (-1db) using 4.7uf input cap
Phaseshift at 10khz:

Не правда ли красивые характеристики? Не долго думая, я собрал 1 канал, а там уже и 2 доделал. Качество звука замечательное!
Огромный минус это то, что под него не было печатной платы в формате lay, а в других программах не умею пользоваться, поэтому пришлось наложить рисунок и перевести плату в лайт. Теперь другие люди, которые хотят собрать этот усилитель смогут повторить его без проблем. Плату смотрите в приложениях.

А главное это то, что мощность около 100Вт на нагрузку 4 Ома при питании +-33В. Это то что надо! Хоть я и собрался переделывать, но трансформатор решил оставить прежний. При выпрямлении в постоянку, там было подходящее напряжение. Ещё один плюс, 2 таких усилителя могут работать на родном радиаторе от у101, без перегрузки, проверено! Нагрев радиатора при полной выходной мощности у меня не превышал 70 градусов в течении часа, да я люблю очень громко слушать музыку


Небольшое руководство по сборке и настройке оконечного усилителя.

Транзисторы выходные пара 2SC5200/2SA1943, но в оригинальной схеме стояли MJL3281A/MJL1302A, а MJE15030/MJE15031 были заменены на 2SA1837/2SC4793. Транзисторы BC везде продаются, заменять их не на что не надо, они распространены. BD135 я заменил на BD139, работает так же. А вот с MPSA18 могут и быть проблемы, если не найдете их, то можно заменять спокойно на BC550, но при впайке в плату его нужно развернуть на 180 градусов, т.к. у него ЗЕРКАЛЬНАЯ ЦОКОЛЁВКА, в отличие от MPSA18.

Подстроечный резистор VR1 можно и вертикальный типа 3296 многооборотный, а можно и обычный однооборотный, я бы посоветовал 3296 брать, легче подстроить усилитель, при первом включении усилителя этот резистор должен иметь МАКСИМАЛЬНОЕ сопротивление.

Резисторы R24 R25 0.22 Ом на 5Вт цементные. Резисторы R22 R23 1.2 Ом по 1Вт. Резистор R26 4.7ом на 1-2Вт. Резистор R27 10 Ом 2Вт, поверх него намотана катушка 10 витков проводом 0.8мм. Все остальные резисторы по 0.25Вт.

Конденсаторы… Фуфло сюда лучше не ставить. Конденсаторы электролитические по питанию нужно брать с запасом по напряжению, у меня на 50В при питании +-33В.

Конденсатор C3 470мкФ от 16В. Конденсатор на входе усилителя C1 нужен плёночный, от 4.7мкФ на 63в, можно полипропиленовый жёлтый, вертикально поставить, идеально подойдёт. Очень желательно плёнку использовать, но если не найдёте, то включаем встречно 2 конденсатора по 10мкФ на вольт 50 минусами, а крайние плюсы впаиваем в плату, и желательно добавить параллельно сборному конденсатору плёночный конденсатор, хотя бы на 1мкФ.

C15 47нФ 63В кап плёночный, в питании C9 C11 C16 C17 тоже желательно плёнку поставить.

Остальные конденсаторы керамические, желательно NPO, но если не найдете, то можно и воткнуть китайские коричневые, но я бы поискал что получше.

Предохранители от 2.5А.

В принципе то и всё, можно идти собирать.

Транзисторы нужно устанавливать на радиатор через изолирующие прокладки, и не в коем случае не замыкать!

Правильно собранный усилитель сразу же включается и его можно слушать. Первое включение лучше делать через лампу, вставленную между 220в и первичной обмоткой трансформатора, если где то ошиблись, то лампа будет светиться, но детали у вас не сгорят.

Если вы бесстрашные, вы уверены в себе и вам ничему не помеха, то что ж, удачи, включайте без лампы, если что то фонит, гудит или горит сразу же выключаем его, и ищем ошибки. Но всё-таки лучше собирать без ошибок, гуглить тщательно по каждому затыку, ибо если ошибётесь, то ошибка может дорого выйти.

Настройка усилителя

Уже собрали? Вау! Поздравляю. Теперь осталось дело за малым.

Нужно выставить ток покоя в пределах 50-70мА. Я выставил 70мА.

Для успешной настройки, усилитель нужно прогреть, просто включаем его и слушаем музыку минут 30, дело в том, что пока мы его не настроили, он работает в режиме В, соответственно он сам не будет нагреваться.

Ну как звук? Отличный конечно же. Теперь нам нужен мультиметр. Выставляем в режим измерения милливольты, а щупы включаем между ЭМИТТЕРАМИ первого и второго транзистора, и выставляем нужный ток покоя, крутя не спеша резистор VR1. Для 70мА это 30,8мВ (U=I*R, U=70мА*(2*0.22 Ом)=30,8мВ).

Вот и всё, поздравляю! Со вторым каналом делаем аналогичные действия.


Чуть чуть переделанная схема:

Переменные резисторы отпаиваем из темброблока от у101, откусываем дополнительные выводы, и впаиваем в плату, предварительно вставив крепёжную плашку.

Операционный усилитель здесь нужен «музыкальный», рекомендован NE5532, но можно поискать аналоги, я например, использовал RC4580IP, был добыт из звуковой аппаратуры.

Все конденсаторы в звуковом тракте плёночные! А вот в питании электролиты по 470мкФ на 25В. Резисторы в питании 1кОм по 0.5Вт. Остальные резисторы по 0.25Вт. Стабилитроны использовал 1N4743, других менее мощных, к сожалению не было.

В настройке не нуждается, работает сразу.

Внимание! На плате имеется перемычка SMD, или резистор 0 Ом со стороны дорожек. Не забудьте поставить!

Плата в *.lay есть в приложениях.


Тут уже сами выбираете что предпочитаете. Я предпочёл капы по 22000мкФ, но здесь желательно запараллелить несколько конденсаторов, чтобы в сумме было около 20000мкФ, общий ESR конденсаторов будет меньше, чем у большого одного, следовательно при пике сможет отдать больше ток. Софт старт здесь оказался не нужным. У меня диоды КД2997. Пленочные конденсаторы на 1-4.7мкФ на 63В.

Плату блока питания смотрите в приложениях.

Как подключать трансформатор?

Выводы 2 и 2 соединяем между собой. А 220 подключать к выводам 1 и 1.

Теперь… Выводы 7 и 7 соединяем, а выводы 8 и 8 будем подключать к индикатору.

Хоть можно и оставить родную, но я всё же решил заменить. Использовал готовый от усилителя Оплеуха Микрухам, автор Илья С. (Nem0). Защищает от перегруза и от постоянки на выходе, причём от постоянки как от плюса, так и от минуса относительно земли.


Схема:


Все резисторы по 0.25Вт. Транзистор BD135 тоже можно заменить на BD139, необходимо установить на небольшой радиатор. Стабилитроны на 12В и 13В, сборный, получается на 25В. Реле на 24В.

Конденсаторы C1 C2 C3 C4 на 25В. С5 на 50В.

Плата тоже в приложениях. На одной плате уже расположена защита для двух каналов.

Тут бы я оставил родной индикатор, но так, как я его сжег при неправильном подключении, дело в том, что туда поставили другой индикатор, то схемы на него я не нашёл нигде, предположительно это был радиоконструктор.

Собрал на двух LM3915.

Все резисторы по 0.25Вт. Крайние светодиоды «100Вт» красные, остальные зелёные. Настраивается следующим образом: подключаем к выходу усилителя и крутим подстроечный резистор, при максимальной громкости, чтобы показывал всю шкалу индикации, а при минимальной громкости, чтобы светодиод «0.2Вт» подмигивал.

Тоже самое делаем и со вторым индикатором. При первом включении индикатора, выставите переменный резистор в среднее положение.

Монтаж

Теперь всё запихиваем в корпус.

Придумал такой крепёж для клемм подключения колонок. Вот так, вырезал из текстолита.


Покрашена плашка и завинчены клеммы.

Тоже самое сделал для крепления гнёзд подключения входа звука. Всё прикрутил и завинтил. Конечный вид:

Соединяем всё проводами.

Сначала питание. Питание усилителей подключаем к блоку выпрямителя, плату темброблока подключаем тоже к плате выпрямителя, и плату защиты подключаем к плате выпрямителя в плечо +33в и земля, по другому работать не будет!. А вот питание индикатора берём с выводов 8 от трансформатора, через диодный мост.

Выход от усилителей подключаем к плате защиты, а плату защиты соединяем проводами с клеммами для подключения колонок.

Трансформатор подключаем к выключателю на передней панели, а от неё к разъему питания сети 220в. Всё! Можно включать! 🙂

Вот такой вид изнутри у меня вышел:

Как примерно выглядит в полном сборе и работе:

Объявляю большую благодарность Лёхе () за помощь в сборке! Всем удачи!

Печатные платы зеркалить не нужно.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Усилитель
Q1, Q2 Биполярный транзистор

MPSA18

4 можно заменить на BC550, цоколёвка зеркальная В блокнот
Q3, Q4 Биполярный транзистор

BC546

4 В блокнот
Q5, Q6, Q7 Биполярный транзистор

2N5401

6 В блокнот
Q8, Q9 Биполярный транзистор

2N5551

4 В блокнот
Q10 Биполярный транзистор

BD139

2 В блокнот
Q11 Биполярный транзистор

2SC4793

2 В блокнот
Q12 Биполярный транзистор

2SA1837

2 В блокнот
Q13 Биполярный транзистор

2SC5200

2 В блокнот
Q14 Биполярный транзистор

2SA1943

2 В блокнот
R4, R6 Резистор

680 Ом

4 0.25Вт В блокнот
R1 Резистор

10 кОм

2 0.25Вт В блокнот
R2 Резистор

10 Ом

2 0.25Вт В блокнот
R3, R7, R9 Резистор

22 кОм

6 0.25Вт В блокнот
R5 Резистор

220 Ом

2 0.25Вт В блокнот
R8, R16 Резистор

510 Ом

4 0.25Вт В блокнот
R10, R14 Резистор

150 Ом

4 0.25Вт В блокнот
R11 Резистор

68 Ом

2 0.25Вт В блокнот
R12, R13 Резистор

47 кОм

4 0.25Вт В блокнот
R15 Резистор

2 кОм

2 0.25Вт В блокнот
R17, R18, R19, R20 Резистор

22 Ом

8 0.25Вт В блокнот
R21 Резистор

33 Ом

2 0.25Вт В блокнот
R22, R23 Резистор

1.2 Ом

4 1Вт В блокнот
R24, R25 Резистор

0.22 Ом

4 5Вт В блокнот
R26 Резистор

4.7 Ом

2 1Вт В блокнот
R27 Резистор

10 Ом

2 2Вт В блокнот
VR1 Подстроечный резистор 1 кОм 2 3296 В блокнот
C1 10 мкФ 63В 2 В блокнот
C2, C6 Конденсатор 100 пФ 4 NPO В блокнот
C3 Электролитический конденсатор 470 мкФ 50В 2 В блокнот
C4, C9, C11, C13, C14, C16, C17 Конденсатор 100 нФ 14 NPO В блокнот
C5 Конденсатор 22 пФ 2 NPO В блокнот
C7, C8 Конденсатор 330 пФ 4 NPO В блокнот
C10, C12 Электролитический конденсатор 100 мкФ 50В 4 В блокнот
C15 Конденсатор 47 нФ 2 NPO В блокнот
C18, C19 Электролитический конденсатор 1000 мкФ 50В 4 В блокнот
Операционный усилитель

NE5532

1 В блокнот
C1 C2 Конденсатор 1 мкФ 2 63В В блокнот
C3 C4 Конденсатор 3.3 нФ 2 63В В блокнот
C5 C6 Конденсатор 33 нФ 2 63В В блокнот
C7 C8 Электролитический конденсатор 470 мкФ 25В 2 В блокнот
Конденсатор 100 нФ 2 В блокнот
R1-R4 Резистор

4.7 кОм

4 0.25Вт В блокнот
R5-R10 Резистор

10 кОм

6 0.25Вт В блокнот
R11, R12 Резистор

1 кОм

2 0.25Вт В блокнот
R13 R14 Резистор

1 кОм

2 0.5Вт В блокнот
VD1 VD2 Стабилитрон 15V 2 1N4743 В блокнот
VR1-VR3 Переменный резистор 100 кОм 3 TEMBRE, BASS, BALANCE В блокнот
VR4 Переменный резистор 47 кОм 1 VOLUME В блокнот
LED драйвер

LM3915

2 В блокнот
Выпрямительный диод

1N4001

2 В блокнот
Диод Диодный мост 1 Любой на 1 В блокнот
Электролитический конденсатор 22 мкФ 16В 2 В блокнот
Конденсатор 100 нФ 2 В блокнот
Электролитический конденсатор 470 мкФ 16В 1 В блокнот
Переменный резистор 22 кОм 2 В блокнот
Резистор

510 Ом

2 0.25Вт В блокнот
Резистор

Первым делом мы займемся самым главным элементом любой системы — ее сердцем. У усилителя это, как вы уже догадались, блок питания. Доработаем его следуя советам Николая Васильевича + добавим несколько фишечек от себя.

Все провода внутри собраны специальными стяжками. Первый раз вижу такую аккуратность в советской технике. Хотя, скорее всего, мне просто не попадались такие образцы.

Откручиваем прижимные винты

отсоединяем шлейф с питанием от предусилителя

блока индикации, отстегивая при этом стяжку

и оконечных усилителей, снимая при этом тоже пару стяжек.

Все, легкий путь закончился, теперь придется взять в руки паяльник. Отпаиваем питание от платы входов. Да, детишки, никогда не паяйте на диване.

Кстати, я так пока и не понял, где здесь находить корректирующий усилитель для проигрывателя. Вроде как отдельный блок находится на плате входов, но вместе с тем, какая-то дополнительная микросхема стоит на предусилителе. Ладно, по ходу разберемся. Отпаиваем нули, идущие на выход на динамики и на корпус. Паять тяжело, мой 25 ваттный паяльник справляется с трудом.

Ладно, конечно можно еще отпаяться и от трансформатора и блока защиты, но что-то мне лень, тем более блок питания уже получил более чем достаточную мобильность для дальнейших с ним манипуляций. Девочка переезжает на стол.

Что ж, начнем с того, что запаяем конденсатор в цепь сети, чтобы защитить нашу малышку от всяческих ненужных ей помех. Вот этот из старого монитора вполне подойдет.

Переходим с доработке непосредственно самого БП. Как писал Николай Васильевич в своей более новой статье , переводить все питание на 31 вольт вовсе не обязательно, достаточно запитать по максимуму оконечники, чтобы получить максимальную отдачу, а всех остальный потребителей посадить на 26-вольтную «диету».Кроме всего прочего, это поможет избежать многих проблем, в частности с перегревом резисторов в блоке индикации.

Я не буду разводить ноль как советует Николай Васильевич. Что-то мне кажется, что ощутимой пользы будет намного меньше, чем геморроя с новыми проводами. Тем более, железный корпус уже должен защищать от помех, если верить тому, что нам рассказывали на физике.

Начнем с того, что поменяем местами выводы 26 и 31 вольт с трансформатора, чтобы подать большее напряжение на более стабилизированный участок. (Хотя, если учесть, что будут использованы конденсаторы 10000 мкф, эта выгода становится слегка сомнительна, ибо и так все будет в шоколаде, но тем не менее)

Меняем местами провода на обоих 4-х и 5-х выводах трансформатора. Теперь, как и положено, по прводам бОльшего сечения течет бОльшее напряжение.

Выпиливаем (анти)фильтрующие конденсаторы МБМ. Никогда их не любил.

Переходим к замене основных «боченков». Жаль, но их придется выбросить. Вряд ли в них осталась хоть треть от заявленной ёмкости.

Как оказалось, процесс намного упрощается, если снять пластиковую прокладку.

А теперь запиливаем сюда наших 10милифарадных монстров. Jackcon, конечно, не самая дорогая марка, но для наших целей — в самый раз.

Что имеем в итоге. Емкость увеличилась в 5 раз, при уменьшении объема в 2. Прогресс, епта!

А теперь — обещанная фишечка. Припаиваем параллельно каждому направлению по неполярному конденсатору типа к73-17. У Николая Васильевича этого нет, но по утверждению многих приближенных к теме, это увеличивает качество отдачи на высоких частотах. Да-да, блок питания в усилителе — очень важный звукоформирующий элемент! А вы думали? Мир — это совсем не то, что бросается в глаза с первого взгляда.

После третьего включения стало ясно, что дымят диоды малого выпрямителя. При замере двое из них оказались пробиты. Кто знает, может при первом включении что-то неудачно коротнуло, или 10милифарад для них — слишком большая ноша, но, в любом случае, назад пути уже нет. Диодов тоже нет, так что завтра бежать мне в магазин.

Но, нас не остановит эта мелкая неприятность! Муахаха! Продолжаем тестить больший выпрямитель.

Сначала автора очень удивило, почему больший выпрямитель выдает 66 вольт вместо ожидаемых 31. Но потом он догадался посмотреть на схему и увидел, что на ней написано -31, и +31, т.е. общая разность потенциалов 62 вольта, а это то же самое, что и 66, только под нагрузкой.

Ну что ж, аллилуя, братья и сестры, мотор практически готов понести нас в светлое будущее, наполненное божественным звучанием. Осталась пара небольших, но необходимых деталей, и мы с вами перейдем к самой интересной части нашего повествования. Аминь.

Продукт латвийской промышленности Radiotehnika У-101-стерео (позднее, Radiotehnika У-7101) был желанным приобретением для любого меломана в середине восьмидесятых. Полный комплект аппаратуры Radiotehnika насчитывал минимум четыре блока — усилитель, тюнер, кассетная дека, виниловый проигрыватель. Может было что-то еще но мне оно не попадалось.

Некоторое время назад, я оказался один на один с усилителем Radiotehnika У-101-стерео, кассетной декой Radiotehnika М-201-стерео и парой колонок Романтика 25АС. Времени было много, делать было нечего, рядом с мечтой меломана середины восьмидесятых нашлись кассеты с записями The Beatles и Al Bano & Romina Power. Было решено слушать Felicita и Let it be, но не тут-то было. Кассетная дека не крутила кассеты, а усилитель давал такой фон, что было страшно за колонки.
С кассетной декой всё решилось достаточно просто — немного жидкой смазки, бутылек одеколона и чекушка водки привели старушку в чувства. Вот небольшой фотоотчет:

Просто залить всё алкоголем и маслом сверху, ну и склеить рассохшийся фанерный корпус. Это конечно не на долго, т.к. и шестеренки подносились и пассики растянуись

С усилителем в принципе всё тоже достаточно просто. Вся соль в электролитах 🙂 Как оказалось после пятиминутного изучения проблемы посредством гугла, достаточно заменить пару электролитов в блоке ВЧ и возможно заменить электролиты по высокому. Вот небольшой фотоотчет:

По-скольку я не запомнил, какую именно пару электролитов менять в ВЧ блоке (такая маленькая экранированная коробочка на холодном контакте втыкаемая в основную плату), пришлось заменить все. Аналогично с электролитами по высокому. Усугублялось всё тем, что мультиметра у меня не было, да и паяльника тоже. Пришлось покупать всё там же, куда пришел за электролитами. DIN 5 pin и TRS 3.5mm разъёмы тоже были куплены на всякий случай.

В итоге на всё про всё ушло минут 40 работы и мечта меломана середины восьмидесятых запела сначала голосом Al Bano, а потом и синтезатором Moby, забирая сигнал с мобильного телефона.

Паяется, разбирается и собирается всё достаточно легко, я паял приличным китайским 100W паяльником. Все детали доступны и распространены, по высокому — шесть штук 50V 2000uF, по низкому пара 6.3V 50uF, пара 10V 20uF и пара 50V 2uF. Надо только иметь в виду, что дорожки от платы ВЧ блока отслаиваются легко и непринужденно, и паять нужно аккуратно, дабы ничего не порвать. Иначе, придется «дублировать» дорожки ножками электролитов.

Да, чуть не забыл, схема усилителя:

  • (PDF, 100KB)
  • (PDF, 100KB)

На заре моей приемниковой деятельности лучшим усилителем считалась «Спидола 232», на ступеньку ниже стоял «Ишим». Потом пришел «VEF 216» — небольшой, дико стильный, со встроенным блоком питания и отличным звуком, он скрашивал серые будни и порой такие же серые выходные. Затем появилась «Вильма», чуть погодя — колонки к ней. Жить стало веселее: во-первых, стерео, во-вторых, звука, как у нас говорится, можно «навалить», хотя громкой музыки я и не люблю.

И вдруг совсем недавно я понял, что запас регулировки громкости у нее совсем небольшой, так скажем, «тихо -> нормально -> громко -> я-начинаю-компенсировать-по-Фрейду -> дальше не крутится» (2 x 4 Вт). Захотелось чего-то более мощного.

А ведь у нас обычно как? Говорим «нормальный доступный усилитель» — подразумеваем «Радиотехника У-101» (2 x 20 Вт), говорим «Радиотехника У-101» — подразумеваем «нормальный доступный усилитель». Может быть, не последнюю роль сыграл и «синдром утенка» — одна такая мне в ремонт попадалась, что там внутри, примерно знаю.

В общем, нашел и купил.


Да уж, сарай еще тот, места на столе немерено занимает, в основном из-за глубины.

В комплекте шел только межблочный кабель DIN5 — DIN5, так что для первичной проверки пришлось еще и «Вильму» доставать. Сыгрались. Звук нормальный, ничего необычного. Я даже немного огорчился, что не умею слышать «воздушность», «теплоту» и «прозрачность». Все-таки первый класс, уже вроде бы как и пора.


Проведу экскурсию для тех, кто вообще не в теме, что под капотом у «101-й». Ближе всего к нам предварительный усилитель-темброблок и плата вакуумно-люминисцентного индикатора. Второй ряд — батарея конденсаторов (6 x 2000u, 63 V), два диодных моста (маленький для мелких хозяйственных нужд (+/- 31 вольт) и мощный (+/- 26 вольт) для питания оконечных усилителей) и трансформатор. Третий ряд — плата входов-коммутатор, плата защиты (вона там релюшка виднеется) и оконечные усилители. «Электролитов» полным-полно, так что

Только кто ж знал, что я догавкаюсь и эта моя любимая фраза еще выйдет боком.

Ну, ладно, теперь подробнее о блоках.



Предварительный усилитель. Собака-подозревака чуть со стула не упала, когда это увидела. Я в Интернетах почитал — оказывается, есть такая переделка, когда удаляется первая К157УД2 в темброблоке. Если пластинки не слушать, то вполне можно обойтись без нее, меньше искажений будет. Видать, предыдущий владелец так и решил.


Экранированная коробка фонокорректора должна стоять на плате коммутатора прямо под цветным жгутом проводов от БП. Прошлый хозяин точно решил, что время винила прошло (равно как и время аппаратов на четырех ножках — «Радиотехника» оказалась хромоногая, без задней правой). Впрочем, одна самых простых и эффективных переделок «101-й» — как раз убрать фонокорректор, он иногда начинает дико шуметь и даже принимать радио. Так что кто знает, может, оно и к лучшему — «вертушки» у меня все равно нет и не предвидится.

Чуть правее — плата защиты. «Электролиты» заменили на 85-градусные. На первый взгляд здесь все нормально. Но это только первый взгляд.

Дико возмутило, что все платы выполнены из гетинакса («Вильма»-второклассница целиком на текстолите).


Оконечные усилители, или, как их еще называют, «концы». Малость припыленные. Тоже со следами замены емкостей.


Плата индикатора. Есть еще два лишних резистора со стороны фольги — не стал фотографировать.

В общем, что тут скажешь: потаскала жизнь латвийку. Ничего, белый конь уже в пути, щас мы тебя, принцесса, спасать будем.


Удивило, как сделана дискретность регулятора громкости: трещоткой. Те, кто привык к «аналоговым» регуляторам, могут снять пружинку или отжать и зафиксировать «собачку».

Испытания после замены почти всех емкостей показали: хлопает колонками. И при включении, и при выключении. А еще «первый класс»! Странно, куда же смотрит защита? Хотя это что? Это мелочь! Дальше началось интересное.

Включил усилитель, послушал минут десять. Вдруг появляются 50 Гц в правом канале, громче и громче, на убавление звука не реагируют. Индикатор пляшет правым каналом, амплитуда волн все нарастает. На слух это воспринимается как работающий на холостом ходу мотоцикл. Выключаю, чешу репу, иду регулировать токи покоя «концов».

Выставил по 45 мА. В левом канале вообще не пойми что было, зашкаливал мультиметр на 200 мА.

Включаю снова. Работает минут десять, опять начинает рычать правый. Сдергиваю с правого «оконечника» входной штекер — гул и «мотоцикл» переходят в левый. Сдергиваю вход с левого — почти сразу индикатор уходит в зашкал, да так, что S-30 светит перегрузку (хоть увидел эти светодиоды в деле). Мультиметр показывает, что на выходе нарастает «постоянка» (до 13 вольт), дальше релюшка щелкает как дурная. Стал разбираться.

Ну, самая крутая переделка в этой «Радиотехнике» — внимание! — выходные провода обоих УНЧ запаяны на выходные провода платы защиты. В обход защиты, Карл! Релюшка может щелкать сколько угодно, но если придет «постоянка», то она, недолго думая, пойдет прямо на акустику. Неудивительно, что светились индикаторы перегрузки. После восстановления статуса-кво защита стала корректно обрабатывать «мотоцикл», то есть не пускать его к колонкам, когда индикаторы пляшут уже почти под «потолком». «Мотоцикл» тоже преобразился — нашел себе теплый, я бы даже сказал, горячий гараж в левом УНЧ, там и поселился, почти сразу же после включения начиная пятидесятигерцовую песню.

Решил я на досуге все-таки поковырять «оконечник». Здесь как с периодонтитом — можно больной зуб вырвать, а можно и полечить. Наш знакомый стоматолог говорит, что всегда, покуда есть возможность, лучше лечить. Свое-то родное ближе к телу.



Время заглянуть в салун «УНЧ-50-8» нашлось не сразу, но уж как пришел, так сразу переломал им стулья и столы, побил посуду, всех трехногих ковбоев по очереди вызвал на дуэль с тестером транзисторов. Не понравился КТ837Н с h31 больше трех сотен (50-150 по справочнику и 60 у другого такого же). Заменил его на КТ818Г, но он от подачи питания выгорел, даже фрагмент какой-то дорожки аннигилировал.


Да задолбала эта «Радиотехника»! Такое трудное ломается!

И тут как раз приходит друг Андрей, большой смутьян в области электроники, смотрит на это все (а вялотекущий ремонт вяло тек уже пару недель) и говорит, что он бы купил готовые платы на TDA2030A и установил вместо этих проблемных «концов». Какая разница — 20 ватт или 18, а мороки в разы меньше.

И я понял, что он прав. Все равно аутентичность «Радиотехники» уже под большим вопросом, терять нечего. Конечно, шаг рискованный. Поклонники «честных советских транзисторов» нафырчат на меня за замену «классного Холтона» «бездушными микросхемами». Поклонники микросхем — за то, что не TDA2050 или TDA7294. Поклонники лампового звука нафырчат в любом случае.


Ну, а я чего? Я уже не усилитель восстанавливаю, я «Шеви» строю.

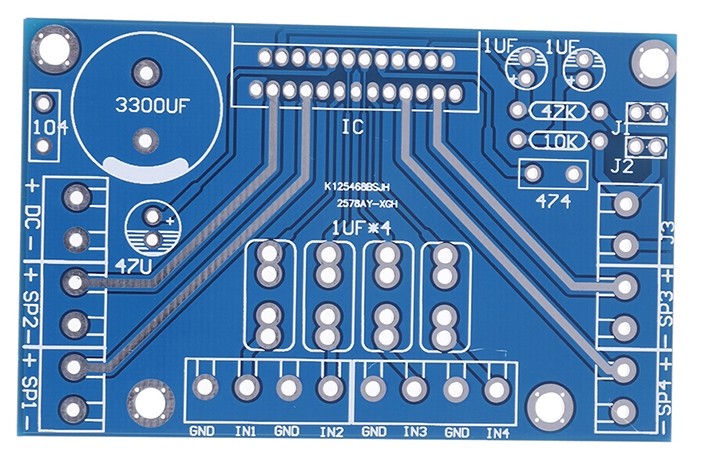

Готовые платки нашлись в Интернетах, вопрос встал с питанием. TDA2030A могут работать при напряжениях до +/- 22 вольта, а родные усилители «Шеви» потребляли +/- 26 вольт. Нормальные люди, наверное, перемотали бы трансформатор или нашли другой. Но это долго и дорого, не стоит овчинка выделки, тем более, что я на эту овчинку конкретно поссорился за ее хамское поведение. А что, если приблизить «У-101» к нулевому классу? «Одиссей У-010», например, имеет стабилизаторы для УНЧ. Только там гора транзисторов, а я возьму L7820 и L7920 , и будет +/- 20 вольт. В Интернетах, правда, я не нашел упоминаний, чтобы кто-то так делал, и законно ли это вообще, ну да ладно, первый буду, сам разберусь, попробую.




Плату левого УНЧ я отдал стабилизаторам и сместил ее на место правого канала, а TDA-шки закрепил там, где был левый.

Светодиоды индицируют наличие питания. Я стараюсь всегда делать индикацию включения — уже не один раз попадался, когда очередная самоделка не работает, хоть ты тресни, а проблема оказывается не в транзисторах и даже не в бобине, а в неподключенном «плюсе».

И вот, значит, завожу эти семь с половиной литров электролита… Защита думает пару секунд, щелчок!.. О, «мотоцикл», привет. Так ты, пес, оказывается, не только в УНЧ живешь. Надо ковырять темброблок.



Первым делом заменил провода от него к TDA-шкам на экранированные (экран вешается на «землю» только со стороны темброблока). Не то. Заменил два оставшихся неполярных конденсатора (если нет неполярных, то можно соединить две штуки «плюсом» к «плюсу» в два раза большей емкости), один был ничего, один сухой. Тоже не то. Посмотрел, что там такое особенное живет в предварительном. Две К157УД2, нормальные беспроблемные микросхемы, сколько уже всякой дряни на них собрано. А точно ли беспроблемные? Больше винить некого. Выкорчевал одну из левого канала (1983-й год, коричневый корпус) и заменил на экземпляр посвежее (для этого пришлось снимать алюминиевую морду и весь темброблок). Включаю — а не гудит! Но радоваться рано: звук мерзкий, на большой громкости появляется «песок». Плююсь на интегральные технологии, боготворю многотранзисторную схемотехнику «Вильмы», наконец, смотрю в бумажку, что прилагалась к TDA-шкам. «Если замечено самовозбуждение усилителя, допаяйте цепь 2k и 82p между ножками 2 и 4 » (в даташите это тоже есть). Ну, допаял…

***Отступление от темы***

Идет заяц по лесу, видит: лиса между деревьев застряла. Пошел, сделал дела всякие нехорошие и идет дальше. Встречает волка:
— Заяц, ты че довольный такой?
— Так там лиса застряла, ну, я это… Бросил пару палок!
Побежал и волк туда — сделал то же самое. Возвращается довольный, а навстречу ему медведь:
— Волк, а че это у тебя рожа аж сияет?
— Да там лиса застряла, вот я пару палок и кинул…
Медведь думает «Дай-ка и я схожу. Сходил, возвращается к волку, весь аж светится от счастья. Волк:
— Ну что, бросил пару палок?
— Да не! Палок не было… Так я ее шишками закидал!


Вот и я все-таки закидал «Радиотехнику» шишками: ни песчинки не осталось. Играет она громко, знатно, могут даже подмигивать светодиоды в акустике — «Вильма» от зависти только зубом цыкает. Но и ей работенка нашлась — служит предварительным усилителем, потому что единственный шнур 3,5-мм — DIN5 у меня распаян не так, как надо «101-й». Одиночкой она от этого шнура тихо играет, но зато чище — «Вильма» привносит свой второклассный шум.

Важный момент: температура радиатора . Стабилизаторы даже под хорошей нагрузкой холодные, TDA-шки греются, но руку на них держать можно вполне. Самый горячий угол радиатора — тот, который ближе всего к плате входов. Но даже там температура очень и очень далека от сколь-нибудь волнующей.

И вот, кажется, все нормально, можно сидеть, слушать музыку, смотреть кинцо… Стоп, еп-п-понский магнитофон! Работала часа полтора-два, и вдруг появляется розовый шум в правом канале. Ну и черт бы, казалось, с ним, так он же нарастает! Потом по характеру становится как прилив на море. Потом начинается какая-то дикая модуляция.

Вот ведь дура сумасшедшая. Если дать ей минут десять остыть — шум уходит, но потом снова возвращается. Перепаял кое-какие мелочи, поправил провода (получалось так, что вход правого УНЧ шел аккурат над его же выходом, а это предпосылка для создания положительной обратной связи и превращения усилителя в генератор), даже заменил TDA-шку (вдруг бракованную дали). Сел тестировать.



Выглядит красиво и убедительно (ночью индикатор даже ослепляет), но опять проходит часа полтора-два, и начинается «море». Закоротил выход правого канала с предварительного на «землю» — шум исчез. И тут я во второй раз задумался — да что там такого в темброблоке? Еще одна К157УД2 , — шепнула радиолюбительская удача, неизвестно где до этого шатавшаяся.

«Шеви» немного остыла, при включении шума уже не было. Стал водить отверткой над микросхемой… Попалась, животная: тут тебе и шум, и гул, и 50 Гц к чаю. Менять, немедленно! О, а что, кончились, что ли? Точно. Пришлось разобрать самодельные стрелочные индикаторы, но оно того стоило. Час, два, три, шесть — а не шумит! Наконец-то!

Вот и верь этим «удкам».


Проблема хромоногости решилась на удивление просто: в местном радиомагазине нашлись подходящие ножки (передний план).



Называются они «ножки для быстрого монтажа». И правда, тут дольше дырку в днище ковырять, чем ножку фиксировать.



Предварительный усилитель меня, чего душой кривить, раздражает больше всего. То ли я в схемотехнике ничего не понимаю, то ли еще что-то, но входящие в темброблок +/- 31 вольт после резисторов R47 и R48 (1,5 кОм) превращаются в +/- 15 вольт (синие точки). Откуда, Карл? В моей «Шеви» с завода были запаяны 1,2 кОм, и после них шли +/- 22 вольта. Я заменил на 1,5 кОм, да еще и одноваттные. Стало +/- 19 вольт. Все равно далеко от схемы.



Поэтому еще одно подсмотренное у «Одиссея» решение — 15-вольтовые стабилитроны (1N4744A) по питанию. Неужели так сложно было это сделать еще на заводе, на стадии проектирования?

Селектор входов, который так любят хаять на форумах, оказался весьма полезной штукой. Ситуацию, когда к «У-101» подключено больше одного входного кабеля, представить уже сложно (если только у счастливчика нет полного комплекса «Радиотехника 101 Стерео»: магнитофон, тюнер, «вертушка»), поэтому можно использовать его иначе, как функцию mute (временное отключение звука). Переключившись на другой вход, можно ослабить приходящий сигнал до едва слышного шелеста, даже не трогая регулятор громкости (в коммутаторе используются К190КТ2П, микросхемы на полевых транзисторах, которые, как ни закрывай, а чуть-чуть пропускают сигнал — это не реле).

А вот такие песни они могут с «Вильмой» играть. Так и тянется рука, чтобы прибавить громкость.


Может быть, чуть позже заменю TDA2030A на TDA2050. Ведь невозможно ехать «достаточно быстро».

P. S. Полтора дня слушал «Шеви», потом провел мелкий ремонт «Вильмы» и поставил ее на электропрогон. А звук-то, а звук! Шипят 157-е (в УНЧ их по четыре на канал плюс одна в усилителе записи-воспроизведения), нет уровня громкости «да-у-меня-серьезные-проблемы-по-Фрейду», басы то слишком долбят, то их резко не хватает… К хорошему, оказывается, очень быстро привыкаешь.

P. P. S. Я очень долго улыбался, когда увидел эту корреляцию на сайте объявлений:


Усилитель «Радиотехника У-101-стерео» предназначен для высококачественного усиления сигналов звуковой частоты как от устройств, входящих в комплекс, так и от внешних источников звуковых программ. Усилитель имеет электронный коммутатор входов, раздельные по каналам электронные индикаторы уровня выходной мощности, устройство защиты выходных каскадов при коротком замыкании в нагрузке; предусмотрена и защита громкоговорителей от возможного попадания на них постоянной составляющей напряжения при неисправностях усилителя, а также защита транзисторов выходного каскада от перегрева.

Основные технические характеристики усилителя Радиотехника У-101-стерео

  • Номинальная выходная мощность, Вт : 2х20
  • Номинальный диапазон воспроизводимых частот, Гц : 20…20 000
  • Номинальное входное напряжение, мВ, входа :
    звукоснимателя : 2
    остальных : 200
  • Коэффициент гармоник в номинальном диапазоне частот, %, не более : 0.3
  • Отношение сигнал/фон, дБ : 60
  • Отношение сигнал/шум (взвешенный), дБ, при выходной мощности 50 мВт : 83
  • Напряжение на выходе для подключения наушников (R H =16 Ом), В : 0,9
  • Потребляемая мощность, Вт : 80
  • Габариты, мм : 430X330X80
  • Масса, кг : 10

Схема электронных коммутаторов входов усилителя Радиотехника У-101


Рис.2.

Электронные коммутаторы входов усилителя выполнены на микросхемах DA1-DA3 (рис. 2), управляемых постоянным напряжением, поступающим с селектора входов — галетного переключателя SA1. Такое схемное решение упростило монтаж, устранило трески при переключении входов, снизило наводки на входные цепи. Микросхемы размещены непосредственно около входных разъемов, а переключатель — на лицевой панели усилителя.

С платой коммутации соединен также переключатель SA2 «Копир». Он предназначен для оперативной коммутации магнитофонов (без дополнительных манипуляций с соединительными кабелями) при перезаписи фонограмм. Коммутация чисто механическая, что позволяет при отсутствии необходимости контрольного прослушивания производить эти работы без включения усилителя в сеть.

Cхема оконечных усилителей «Радиотехники У-101-стерео»


Рис.3.

В качестве оконечных усилителей «Радиотехники У-101-стерео» применены унифицированные модули УНЧ-50-8. Входной каскад модуля (рис. 3) — дифференциальный на транзисторах VT2, VT4 с источником тока (VT1, VT3) в эмиттерной цепи. Следующий за ним каскад на транзисторах VT5-VT10 также дифференциальный, с динамической нагрузкой в виде токового зеркала (VT5, VT8), обеспечивающего симметричную раскачку выходного каскада. Высокая линейность усиления больших сигналов этой частью модуля обеспечивается повышенным (по сравнению с выходным каскадом) напряжением питания.

Выходной каскад (VT13-VT20) — симметричный, на составных эмиттерных повторителях с параллельным соединением транзисторов в последней ступени. Температурная стабилизация режима работы каскада обеспечивается устройством на транзисторе VT9.

Cхема защиты усилителя Радиотехника У-101


Рис.4.

Устройство защиты усилителя от перегрузки собрано на транзисторах VT11, VT12 и диодах VD3-VD6. При коротком замыкании нагрузки оно ограничивает выходной ток на уровне 2 А. Как уже говорилось, в «Радиотехнике У 101 стерео» предусмотрена также защита громкоговорителей от попадания на них постоянного напряжения при неисправности усилителя и защита транзисторов выходного каскада от перегрева. Напряжение ЗЧ поступает на громкоговорители через контакты реле К1 (рис. 4). Если усилитель исправен, оно срабатывает через 3…5 с после включения питания, что устраняет щелчки, обусловленные переходными процессами в усилителе. Время задержки подключения громкоговорителей определяется параметрами цепи R10C3. С появлением постоянной составляющей (более 2 В любой полярности) транзисторы VT1, VT2 формируют напряжение, которое поступает на базу транзистора VT3 и закрывает его. В результате обмотка реле К1 обесточивается, и его контакты отключают громкоговорители от усилителя.

Это же устройство используется для автоматического отключения громкоговорителей при установке штекера наушников в разъем XS17, снабженный выключателем SA3, и перегреве мощных транзисторов.

Термореле собрано на микросхеме DA1. Функции терморезистора выполняет транзистор VT, включенный в одно из плеч моста R12R13R16R17. Питается мост стабилизированным напряжением через резисторы R14, R15, В исходном состоянии соответствующим выбором высокоточных резисторов мост разбалансирован таким образом, что напряжение на выводе 5 (относительно вывода 4) микросхемы DA1 равно 50±5мВ, а на ее выводе 10 отсутствует. При нагревании транзистора VT (он расположен на теплоотводе транзисторов выходного каскада) до 86…90° мост балансируется, и напряжение на выходе микросхемы скачком повышается до питающего (+26В). В результате открывается транзисторный ключ VT4, и система защиты отключает громкоговорители от оконечных усилителей.

Cхема электронного индикатора уровня выходной мощности усилителя Радиотехника У-101


Рис.5.

Принципиальная схема электронного индикатора уровня выходной мощности с выводом информации на вакуумный катодолюминесцентный двухцветный дисплей показана на рис. 5. При выходной мощности, меньшей номинальной (-20…0 дБ) светится линейка зеленого цвета, а при перегрузке (0…+5) дБ — красного. Работой дисплея HL1 управляет микросхема DDK обеспечивающая аналогопозиционное преобразование выходного сигнала каждого канала усилителя в соответствующий код. Пороговые напряжения срабатывания элементов коммутации микросхемы стабилизированы генератором тока на транзисторе VT2. Инвертор на транзисторе VT1 совместно с элементами микросхемы DDI образует генератор парафазных импульсов, поступающих на сетки дисплея в такт с подключением входов этой микросхемы к выходам ОУ DA1.1, DA1.2. Частота импульсов выбрана равной 150 Гц, определяется она номиналами элементов R11, С6. Обработка информации обоих каналов одним аналогопозиционным преобразователем обеспечивает идеальную согласованность характеристик индикации. Микросхема DA1 усиливает сигналы, поступающие с выпрямителей на диодах VD1, VD2 через интегрирующие цепи R1C1R4, R2C2R5 (время интеграции индикатора около 30, обратного хода — 500 мс). Параметрические стабилизаторы (VD4, VD5) обеспечивают стабильные показания индикатора при значительных изменениях питающих напряжений.

Радиотехника у 101 схема принципиальная. Полная переделка усилителя Радиотехника У101. Сравнение с другими усилителями

Доработка усилителя «Радиотехника У- 101»

Итак начнём!

1. Источник питания.
Схемаы источников питания, могут незначительно отличаться!

Чтобы получить приличную выходную мощность надо иметь приличное питание. Воспользуемся подарком изготовителей трансформатора: вся вторичная обмотка выполнена одним толстым проводом (по моему 0,8мм). Следовательно, вполне можно переключить питание мощного выпрямителя VD 5… VD 8 с контактов 4 — 4* на 3 – 3*, что позволит поднять напряжение с +/-26В до +/-31В. При этом слаботочный выпрямитель VD 1… VD 4 становится не нужным и удаляется вместе с проводами, а его накопительные конденсаторы С2 и С7 подключаются параллельно соответствующим конденсаторам мощного выпрямителя. Но все связи с контактами 5,6 и 9,10 должны сохраниться.


Далее начинается колдовство.
1. Определяем на плате конденсаторов фильтра геометрическую середину между земляными выводами конденсаторов С2,С3,С4 и С7,С8,С9, зачищаем и залуживаем её. Назначаем эту точку главной общей точкой всего усилителя.
2. От неё пускаем 2 толстых провода на минусы выходных разъёмов.
3. От неё пускаем общие провода на УМ и УП.
4. От неё пускаем 2 провода на контакты 6 и 6* трансформатора, удалив перемычку между ними. Одновременно убираем связь платы выпрямителя с корпусом.
5. Организуем связь общего провода с корпусом на входных разъёмах усилителя.
6. И проверить – чтобы больше нигде не было контактов общего провода с корпусом.
И напоследок подключаем параллельно первичной обмотке трансформатора конденсатор 0,047х630В для подавления импульсных помех из питающей сети.


Если на месте VT 1 стоит , то его надо заменить на для снижения уровня шумов. Если стоит , как в прилагаемой схеме, то трогать его не надо. Суть предлагаемых изменений: выковырять «изюм» разработчиков и вставить свой.
После удаления VT 6 и VT 7, установки перемычки, замены R 10 на диод D 7 и закорачивания R 15 цепь D 7-VT 5-R 11 превращается в диодный стабилизатор для источника тока на VT 8, уже на который работает раскачивающий транзистор VT 10. Для снижения нелинейных искажений раскачивающий транзистор VT 10 должен быть высоковольтным, мощным и с большим коэффициентом усиления. как раз соответствует этим требованиям, поэтому заменяем исходный транзистор на более подходящий. Классическая схема.Идиллию нарушает только резистор R 42. Он подпаивается со стороны печати в надрез печатного проводника около коллектора VT 2. Введение этого резистора повышает устойчивость всего УМ и позволяет избавиться от компенсирующих конденсаторов С4,С5,С9,С10, а также резисторов R 20,R 21. Побочные эффекты введения R 42 проявятся при прослушивании.
Для нормальной работы электролитического конденсатора ему нужен зарядный потенциал от 0,6В, а на обкладке С3 его нет. Следовательно здесь должен стоять неполярный конденсатор, ограничивающий полосу пропускания в районе 5 Гц. Отсюда номинал 22мк НП.
Настройка обычная: в разрыв питания подключить амперметр и выставить ток холостого хода около 40 мА. Затем восстановить контакт и запускать в работу.
цветом выделены удалённые компоненты. Нумерация соответствует штатной схем е.


3. Предварительный усилитель
.Djvu 60 kb

Микросхема DA 1 введена в предусилитель исключительно для согласования с пьезокерамическимзвукоснимателем. Я думаю, что сейчас это уже не актуально, а шумы она добавляет, и потому смело выбрасываем микросхему DA 1 вместе со всей обвязкой и кидаем перемычку, используя освободившиеся отверстия на печатной плате.
Красным цветом выделены вновь введённые или изменённые компоненты и перемычки, а синим цветом выделены удалённые компоненты. Нумерация соответствует штатной схеме.
На этом рисунке показана микросхема DA1 и компоненты, которые следует удалить вместе с ней на плате U5 УНЧ-П.


Далее более точно подгоняем цепи тонкомпенсации под регулятор громкости. Затем расширяем полосу пропускания усилителей DA 2.1 и DA 3.1 как по ВЧ, так и по НЧ и корректируем параметры темброблока. Чтобы вернуть напряжение питания микросхем DA 2 и DA 3 в допустимое русло, надо подкорректировать R 47 и R 48.
В составе предусилителя имеются подстроечные резисторы R 24 и R 26 для подстройки коэффициента усиления всего усилителя. Условия настройки: на входе – 0,5В 1кГц; регулятор громкости – на максимум; на выходе – 14В без нагрузки выставить резисторами R 24 и R 26.
Красным цветом выделены вновь введённые или изменённые компоненты и перемычки, а синим цветом выделены удалённые компоненты. Нумерация соответствует штатной схеме.
На этой схеме показана схема доработки УНЧ-П, микросхема DA1 не показана.
5.Корректор УПЗ-15.
На сегодняшний день все известные магнитные звукосниматели с подвижным магнитом работают с корректирующей ёмкостью в 470пФ. Соответственно ёмкость конденсаторов С1 и С2 изменена до 470пФ. 6.Плата входов.
Чтобы расширить полосу пропускания вниз с 20 до 7 Гц можно увеличить ёмкость конденсаторов С4,С5,С14,С15 до 0,33мк. Это в конце работы по мере надувания щёк.

Сей трактат составлен 3.06.09г .
/ nivaga /
или по почте, адрес прилагается.

Продукт латвийской промышленности Radiotehnika У-101-стерео (позднее, Radiotehnika У-7101) был желанным приобретением для любого меломана в середине восьмидесятых. Полный комплект аппаратуры Radiotehnika насчитывал минимум четыре блока — усилитель, тюнер, кассетная дека, виниловый проигрыватель. Может было что-то еще но мне оно не попадалось.

Некоторое время назад, я оказался один на один с усилителем Radiotehnika У-101-стерео, кассетной декой Radiotehnika М-201-стерео и парой колонок Романтика 25АС. Времени было много, делать было нечего, рядом с мечтой меломана середины восьмидесятых нашлись кассеты с записями The Beatles и Al Bano & Romina Power. Было решено слушать Felicita и Let it be, но не тут-то было. Кассетная дека не крутила кассеты, а усилитель давал такой фон, что было страшно за колонки.
С кассетной декой всё решилось достаточно просто — немного жидкой смазки, бутылек одеколона и чекушка водки привели старушку в чувства. Вот небольшой фотоотчет:

Просто залить всё алкоголем и маслом сверху, ну и склеить рассохшийся фанерный корпус. Это конечно не на долго, т.к. и шестеренки подносились и пассики растянуись

С усилителем в принципе всё тоже достаточно просто. Вся соль в электролитах 🙂 Как оказалось после пятиминутного изучения проблемы посредством гугла, достаточно заменить пару электролитов в блоке ВЧ и возможно заменить электролиты по высокому. Вот небольшой фотоотчет:

По-скольку я не запомнил, какую именно пару электролитов менять в ВЧ блоке (такая маленькая экранированная коробочка на холодном контакте втыкаемая в основную плату), пришлось заменить все. Аналогично с электролитами по высокому. Усугублялось всё тем, что мультиметра у меня не было, да и паяльника тоже. Пришлось покупать всё там же, куда пришел за электролитами. DIN 5 pin и TRS 3.5mm разъёмы тоже были куплены на всякий случай.

В итоге на всё про всё ушло минут 40 работы и мечта меломана середины восьмидесятых запела сначала голосом Al Bano, а потом и синтезатором Moby, забирая сигнал с мобильного телефона.

Паяется, разбирается и собирается всё достаточно легко, я паял приличным китайским 100W паяльником. Все детали доступны и распространены, по высокому — шесть штук 50V 2000uF, по низкому пара 6.3V 50uF, пара 10V 20uF и пара 50V 2uF. Надо только иметь в виду, что дорожки от платы ВЧ блока отслаиваются легко и непринужденно, и паять нужно аккуратно, дабы ничего не порвать. Иначе, придется «дублировать» дорожки ножками электролитов.

Да, чуть не забыл, схема усилителя:

  • (PDF, 100KB)
  • (PDF, 100KB)

Вроде бы время Страны Советов давно уже прошло, но многие энтузиасты до сих пор используют советскую технику и искренне считают, что лучше нее на свете нет ничего. Особенно это относится ко всякого рода усилителям, колонкам и проигрывателям. Дескать, только они обеспечивают самый «правильный», чистый и теплый (ламповый) звук. Спорить с этим не будем. Тем более что советская аудиотехника действительно была на высоте. Одним из «старичков», который может еще порадовать качественным звуком, является усилитель «Радиотехника У-101». Немаловажную роль играет и то, что собран он был не на российских просторах, а в союзной Латвии. Поэтому и качество соответствующее. Однако пора разобрать основные характеристики этого устройства и рассмотреть отзывы счастливых обладателей этого «чуда». Но сначала немного общей информации о производителе.

О производителе

Когда-то компания «Радиотехника» была дочерним предприятием небезызвестного завода «ВЭФ». Последний был упразднен в 1997 году. Но «Радиотехника» осталась и по сей день работает. Теперь это крупнейший производитель музыкальной аппаратуры в Восточной Европе. История компании началась в 1927 году. Тогда Абрам Лейбовиц основал небольшое предприятие по выпуску радиоприемников. Со временем фирма разрослась и начала выпускать огромное количество бытовой электроники: от радиоприемников и телевизоров до усилителей и акустических систем. Легендарные колонки S90 были сконструированы и выпущены в 1989 году. Примерно к этому же временному периоду относится и разработка такой вещи, как усилитель «Радиотехника У-101».

Стоит сразу отметить, что искушенные «аудиофилы» не ценят технику этого производителя. Они считают ее массовым «шлаком» и «хламом». Единственное, что признают эти товарищи из советских аудиосистем — топовые усилители от «Амфитон» и легендарный «Бриг». Но в любом случае усилитель «Радиотехника У-101» стерео в десять раз лучше того китайского хлама, который сейчас находится на прилавках магазинов электроники. Поэтому для озвучивания небольших помещений (таких как стандартная квартира) его можно и нужно приобрести. Тем более что на вторичном рынке этот аппарат стоит копейки. Однако перейдем к особенностям дизайна усилителя и его техническим характеристикам. Ибо это самое важное.

Внешний вид и дизайн

Итак, посмотрим на усилитель «Радиотехника У-101» стерео. Его дизайн, в принципе, стандартен для устройств этого производителя 80-х годов прошлого столетия. Тем не менее массивная передняя панель из шлифованного алюминия внушает определенное доверие. Чистое дерево, которым оформлена остальная часть корпуса, тоже навевает кое-какие положительные эмоции. Но больше всего порадовали кнопки переключения режимов работы и регуляторы громкости, баланса, НЧ и ВЧ. Они сделаны добротно (из того же алюминия), а размер такой, что точно не промахнешься. Все это отличительные черты советской аудиотехники тех времен. И «Радиотехника» тоже выглядит соответственно. Однако конструкторы не забыли и об охлаждении внутренних элементов устройства. Добротные решетки из металла располагаются и в верхней части корпуса, и в нижней. На задней панели имеется массивный рефрижератор блока питания и большое количество необходимых разъемов (в основном пятиштырьковых). Выполнена задняя панель тоже из металла.

Вес и габариты

Советская техника не отличалась компактностью. Не исключение и стерео-усилитель «Радиотехника». Размеры его довольно внушительные. Его ширина составляет 330 мм. Длина — 430 мм. А высота — 80 мм. Довольно объемный аппарат. Для его установки придется подобрать подходящее место. Идеальным вариантом была бы стойка под аппаратуру. Они выпускались (и были весьма популярны) в 90-х годах прошлого столетия. Но и сейчас есть такая мебель. Вот только сейчас габариты таких полок заточены под китайские «ресиверы». Но этот усилитель должен там поместиться. Что касается веса, то масса у этого усилителя внушительная — 10 кг. Такой вес получился из-за тяжести блока питания, отдельных компонентов и металлических элементов дизайна. Но зато сразу видно, что перед нами добротное, качественное советское устройство. Теперь перейдем к техническим характеристикам усилителя. Именно они определяют качество воспроизводимого звука.

Технические характеристики усилителя

Итак, перейдем к техническим характеристикам усилителя. Стоит отметить, что он не подойдет любителям громкой музыки. Его номинальная выходная мощность составляет всего 20 Ватт на канал. Для озвучивания стандартной комнаты вполне достаточно. Но не более того. Сопротивление равно 4 Ом для каждого канала. Это значит, что огромные напольные 8-Ом колонки (вроде «Амфитона») к нему подключить не удастся. Он просто не сможет их раскачать. Самый лучший вариант — полочные АС. Именно они более всего подходят к такой штуке, как усилитель «Радиотехника». Характеристики довольно скромные. Даже по советским меркам. Но зато обеспечивается высокое качество звука. Диапазон воспроизводимых усилителем частот колеблется от 20 до 20 000 Герц. Этого вполне достаточно для обеспечения качественного звука. Если подключать сей усилитель к компьютеру, то обязательно нужно использовать внешний ЦАП. Только он сможет раскрыть весь потенциал данного усилителя.

Работа с посторонними шумами

Активное шумоподавление — это очень хорошая штука в составе любого усилителя. К сожалению, усилитель «Радиотехника» лишен этой полезной опции. Шумы есть. Но они не настолько заметны невооруженным ухом. Отношение сигнала к взвешенному шуму — 83 децибела. А отношение сигнала к фону — 60 децибел. Это довольно хорошие характеристики. Коэффициент гармоник на низких частотах составляет не более 0.2 %. Для неподготовленного читателя эти цифры ничего не значат. Но можно объяснить их проще. Этот усилитель способен обеспечивать высококачественное звучание любой композиции даже на максимальной для него громкости с минимальными искажениями. А это самая важная вещь в любом усилителе. Хотя бы поэтому «Радиотехника У-101» намного лучше китайского ширпотреба, который сейчас заполонил прилавки магазинов. Поэтому, если есть возможность приобрести «Радиотехнику», не нужно терять шанс стать владельцем качественной аппаратуры.

Схема усилителя и его ремонтопригодность

Схема усилителя «Радиотехника» четко дает понять, что перед нами качественное устройство родом из Советского Союза. Так хорошо уже никто не делает. В Союзе технику создавали на десятки лет. Сейчас же все компании гонятся за прибылью. Поэтому современная техника работает до первой поломки. Потом нужно идти покупать новое устройство. Здесь же все детали взаимозаменяемы. Даже если какие-то компоненты уже прекратили выпускать, можно найти аналог, установить его, и усилитель снова будет работать еще десяток лет. По статистике, первое, что отказывает в усилителях «Радиотехника», — конденсаторы. Благо такого добра на радиорынках хватает. Также весьма часто летит защита от перегрузки. С этим посложнее, так как отдельные ее компоненты уже не выпускаются. Но нет никаких проблем с заменой, так как подходят современные с такой же емкостью.

Какие еще «болячки» имеет усилитель «Радиотехника У-101» стерео? Схема четко показывает, что львиную долю места в корпусе устройства (да и на печатной плате) занимает блок питания и его компоненты. Если он сгорит, тогда начнется головная боль. Таких уже не делают, а найти современные аналоги не так-то просто. Но есть один плюс: блок питания выходит из строя реже всего. Известно лишь несколько таких случаев. Дело в том, что данный блок снабжен отличными стабилизаторами. Поэтому его выход из строя случается очень редко. И в большинстве случаев достаточно будет заменить резистор сопротивления с идентичной маркировкой. Этот усилитель вполне ремонтопригоден. И это еще одно его преимущество. Починить его сможет практически любой человек с паяльником. Нужно только хоть что-то соображать в радиоэлектронике.

Сравнение с другими усилителями

Это очень ответственный шаг. Нужно учесть все нюансы и понять, усилитель «Радиотехника» лучше или хуже остальных. Первый конкурент — «Амфитон-001». При одинаковых условиях воспроизведения наш герой показал куда более полную сцену звука, чем «Амфитон». Дальше — больше. Бас «Амфитона» никак не мог стать таким же правильным и быстрым, как НЧ, созданные «Радиотехникой». Явный провал. Следующим испытуемым стал легендарный «Бриг У-001». Этот монстр звука запросто сделал простенький 101. У «Брига» получилось куда более качественное звучание. И с этим ничего нельзя было сделать. Хоть «Бриг» и годами старше, но намного лучше, чем «Радиотехника». Беда только в том, что найти адекватный «Бриг» на вторичном рынке очень трудно. Поэтому «Радиотехника» остается оптимальным вариантом. Да и неискушенный слушатель не заметит особой разницы между этими двумя усилителями.

Положительные отзывы о «Радиотехнике»

Что говорят те, кто успел уже приобрести предварительный усилитель «Радиотехника У-101»? Подавляющее большинство владельцев довольны тем звуком, который обеспечивает этот усилитель. Другие же отмечают, что после небольшой доработки аппарат стал звучать еще лучше. Но все меломаны сходятся в одном: этот усилитель прост в эксплуатации. Он прекрасно подходит для повседневного использования. Еще одним преимуществом люди считают простоту ремонта усилителя в случае его выхода из строя. В общем и целом, владельцы довольны устройством.

Отрицательные отзывы о «Радиотехнике»

Усилитель «Радиотехника» удостоился отрицательных отзывов только от тех, кто считает себя «аудиофилами». Самая частая жалоба от этих товарищей — недостаточная глубина сцены. Также жалуются на проработку низких и высоких частот. Но это не топовый усилитель. Если хотите такого звука, то нужно приобретать аппарат за несколько тысяч долларов. А «Радиотехника» — это усилитель начального уровня. Так что такие жалобы принимать во внимание не стоит.

Заключение

Итак, мы рассмотрели предварительный усилитель «Радиотехника У-101». Это качественное и надежное устройство, которое способно обеспечивать высококачественный звук при минимальных затратах. Приобрести этот усилитель на вторичном рынке можно за копейки. И в хорошем состоянии. Лишний повод обеспечить себя качественной аппаратурой. Хоть и родом из прошлого.

Усилитель «Радиотехника У-101-стерео» предназначен для высококачественного усиления сигналов звуковой частоты как от устройств, входящих в комплекс, так и от внешних источников звуковых программ. Усилитель имеет электронный коммутатор входов, раздельные по каналам электронные индикаторы уровня выходной мощности, устройство защиты выходных каскадов при коротком замыкании в нагрузке; предусмотрена и защита громкоговорителей от возможного попадания на них постоянной составляющей напряжения при неисправностях усилителя, а также защита транзисторов выходного каскада от перегрева.

Основные технические характеристики усилителя Радиотехника У-101-стерео

  • Номинальная выходная мощность, Вт : 2х20
  • Номинальный диапазон воспроизводимых частот, Гц : 20…20 000
  • Номинальное входное напряжение, мВ, входа :
    звукоснимателя : 2
    остальных : 200
  • Коэффициент гармоник в номинальном диапазоне частот, %, не более : 0.3
  • Отношение сигнал/фон, дБ : 60
  • Отношение сигнал/шум (взвешенный), дБ, при выходной мощности 50 мВт : 83
  • Напряжение на выходе для подключения наушников (R H =16 Ом), В : 0,9
  • Потребляемая мощность, Вт : 80
  • Габариты, мм : 430X330X80
  • Масса, кг : 10

Схема электронных коммутаторов входов усилителя Радиотехника У-101


Рис.2.

Электронные коммутаторы входов усилителя выполнены на микросхемах DA1-DA3 (рис. 2), управляемых постоянным напряжением, поступающим с селектора входов — галетного переключателя SA1. Такое схемное решение упростило монтаж, устранило трески при переключении входов, снизило наводки на входные цепи. Микросхемы размещены непосредственно около входных разъемов, а переключатель — на лицевой панели усилителя.

С платой коммутации соединен также переключатель SA2 «Копир». Он предназначен для оперативной коммутации магнитофонов (без дополнительных манипуляций с соединительными кабелями) при перезаписи фонограмм. Коммутация чисто механическая, что позволяет при отсутствии необходимости контрольного прослушивания производить эти работы без включения усилителя в сеть.

Cхема оконечных усилителей «Радиотехники У-101-стерео»


Рис.3.

В качестве оконечных усилителей «Радиотехники У-101-стерео» применены унифицированные модули УНЧ-50-8. Входной каскад модуля (рис. 3) — дифференциальный на транзисторах VT2, VT4 с источником тока (VT1, VT3) в эмиттерной цепи. Следующий за ним каскад на транзисторах VT5-VT10 также дифференциальный, с динамической нагрузкой в виде токового зеркала (VT5, VT8), обеспечивающего симметричную раскачку выходного каскада. Высокая линейность усиления больших сигналов этой частью модуля обеспечивается повышенным (по сравнению с выходным каскадом) напряжением питания.

Выходной каскад (VT13-VT20) — симметричный, на составных эмиттерных повторителях с параллельным соединением транзисторов в последней ступени. Температурная стабилизация режима работы каскада обеспечивается устройством на транзисторе VT9.

Cхема защиты усилителя Радиотехника У-101


Рис.4.

Устройство защиты усилителя от перегрузки собрано на транзисторах VT11, VT12 и диодах VD3-VD6. При коротком замыкании нагрузки оно ограничивает выходной ток на уровне 2 А. Как уже говорилось, в «Радиотехнике У 101 стерео» предусмотрена также защита громкоговорителей от попадания на них постоянного напряжения при неисправности усилителя и защита транзисторов выходного каскада от перегрева. Напряжение ЗЧ поступает на громкоговорители через контакты реле К1 (рис. 4). Если усилитель исправен, оно срабатывает через 3…5 с после включения питания, что устраняет щелчки, обусловленные переходными процессами в усилителе. Время задержки подключения громкоговорителей определяется параметрами цепи R10C3. С появлением постоянной составляющей (более 2 В любой полярности) транзисторы VT1, VT2 формируют напряжение, которое поступает на базу транзистора VT3 и закрывает его. В результате обмотка реле К1 обесточивается, и его контакты отключают громкоговорители от усилителя.

Это же устройство используется для автоматического отключения громкоговорителей при установке штекера наушников в разъем XS17, снабженный выключателем SA3, и перегреве мощных транзисторов.

Термореле собрано на микросхеме DA1. Функции терморезистора выполняет транзистор VT, включенный в одно из плеч моста R12R13R16R17. Питается мост стабилизированным напряжением через резисторы R14, R15, В исходном состоянии соответствующим выбором высокоточных резисторов мост разбалансирован таким образом, что напряжение на выводе 5 (относительно вывода 4) микросхемы DA1 равно 50±5мВ, а на ее выводе 10 отсутствует. При нагревании транзистора VT (он расположен на теплоотводе транзисторов выходного каскада) до 86…90° мост балансируется, и напряжение на выходе микросхемы скачком повышается до питающего (+26В). В результате открывается транзисторный ключ VT4, и система защиты отключает громкоговорители от оконечных усилителей.

Cхема электронного индикатора уровня выходной мощности усилителя Радиотехника У-101


Рис.5.

Принципиальная схема электронного индикатора уровня выходной мощности с выводом информации на вакуумный катодолюминесцентный двухцветный дисплей показана на рис. 5. При выходной мощности, меньшей номинальной (-20…0 дБ) светится линейка зеленого цвета, а при перегрузке (0…+5) дБ — красного. Работой дисплея HL1 управляет микросхема DDK обеспечивающая аналогопозиционное преобразование выходного сигнала каждого канала усилителя в соответствующий код. Пороговые напряжения срабатывания элементов коммутации микросхемы стабилизированы генератором тока на транзисторе VT2. Инвертор на транзисторе VT1 совместно с элементами микросхемы DDI образует генератор парафазных импульсов, поступающих на сетки дисплея в такт с подключением входов этой микросхемы к выходам ОУ DA1.1, DA1.2. Частота импульсов выбрана равной 150 Гц, определяется она номиналами элементов R11, С6. Обработка информации обоих каналов одним аналогопозиционным преобразователем обеспечивает идеальную согласованность характеристик индикации. Микросхема DA1 усиливает сигналы, поступающие с выпрямителей на диодах VD1, VD2 через интегрирующие цепи R1C1R4, R2C2R5 (время интеграции индикатора около 30, обратного хода — 500 мс). Параметрические стабилизаторы (VD4, VD5) обеспечивают стабильные показания индикатора при значительных изменениях питающих напряжений.

Схема проводов в усилителе романтика у 101. Полная переделка усилителя Радиотехника У101. Проверка исправности выходных транзисторов

Усилитель радиотехника у 101 — вот решил попробовать написать статью про переделку усилителя. Ну начну наверное с его истории, а именно почему же я решил его полностью переделывать. Во первых, всё старое, не соответствует современности. А во вторых, он трудился очень усердно, до того, как попал мне в руки, соответственно ломался не раз.

Раз 6 ремонтировали оконечный каскад, ремонтировали темброблок 2 раза, со входным селектором что то непонятное было, и к тому же один раз сожгли индикатор, подключив его не правильно, но там поставили другой от другого усилителя, но я умудрился его тоже сжечь, когда сам ковырялся в усе. В общем, там сказать, передали по наследству мне этот усь. Решил с этими глюками покончить, переделав его полностью.

До переделки он выглядел вот так:

Оконечный усилитель

Хотел вставить туда что то поинтересней, не какую-то там 7294, а что-нибудь по серьёзней. Гуглив в течении недели я нашёл то, что мне нужно.

Параметры такие:

  • THD: ~0.005% (measured) sim’d: 0.002%
  • Power into 8ohm: 60 watts
  • Power into 4ohm: 100 watts
  • Gain: 32dB (~1:40) full output at 0.7v input (0.5v rms)
  • Feedback: 57dB
  • Phase margin: > 90°
  • Supply voltage: +/- 36v
  • Biasing: 55ma, 12.1mv across a single 0.22 ohm
  • Frequency response: 3.2hz to 145khz (-1db) using 4.7uf input cap
    Phaseshift at 10khz:

Неправда ли красивые характеристики? Не долго думая, я собрал 1 канал, а там уже и 2 доделал. Качество звука имеет замечательное!
Огромный минус это то, что под него не было печатной платы в формате lay, а в других программах не умею пользоваться, поэтому пришлось наложить рисунок и перевести плату в лайт. Теперь другие люди, которые хотят собрать этот усилитель смогут повторить его без проблем. Плату смотрите в приложениях.

А главное это то, что мощность около 100Вт на нагрузку 4 Ома при питании +-33В. Это то что надо! Хоть я и собрался переделывать, но трансформатор решил оставить прежний. При выпрямлении в постоянку, там было подходящее напряжение. Ещё один плюс, 2 таких усилителя могут работать на родном радиаторе от у101, без перегрузки, проверено! Нагрев радиатора при полной выходной мощности у меня не превышал 70 градусов в течении часа, да я люблю очень громко слушать музыку

Небольшое руководство по сборке и настройке оконечного усилителя.

Винтажный усилитель радиотехника у 101 содержит на выходе каскада следующие компоненты: транзисторы выходные пара 2SC5200/2SA1943. Но в оригинальной схеме стояли MJL3281A/MJL1302A, а MJE15030/MJE15031 были заменены на 2SA1837/2SC4793. Транзисторы BC везде продаются, заменять их не на что не надо, они распространены. BD135 я заменил на BD139, работает так же. А вот с MPSA18 могут и быть проблемы, если не найдете их, то можно заменять спокойно на BC550, но при впайке в плату его нужно развернуть на 180 градусов, т.к. у него ЗЕРКАЛЬНАЯ ЦОКОЛЁВКА, в отличие от MPSA18.

Подстроечный резистор VR1 можно и вертикальный типа 3296 многооборотный, а можно и обычный однооборотный, я бы посоветовал 3296 брать, легче подстроить усилитель, при первом включении усилителя этот резистор должен иметь МАКСИМАЛЬНОЕ сопротивление.

Резисторы R24 R25 0.22 Ом на 5Вт цементные. Резисторы R22 R23 1.2 Ом по 1Вт. Резистор R26 4.7ом на 1-2Вт. Резистор R27 10 Ом 2Вт, поверх него намотана катушка 10 витков проводом 0.8мм. Все остальные резисторы по 0.25Вт.

Конденсаторы… Фуфло сюда лучше не ставить. Конденсаторы электролитические по питанию нужно брать с запасом по напряжению, у меня на 50В при питании +-33В.

Конденсатор C3 470мкФ от 16В. Конденсатор на входе усилителя C1 нужен плёночный, от 4.7мкФ на 63в, можно полипропиленовый жёлтый, вертикально поставить, идеально подойдёт. Очень желательно плёнку использовать, но если не найдёте, то включаем встречно 2 конденсатора по 10мкФ на вольт 50 минусами, а крайние плюсы впаиваем в плату, и желательно добавить параллельно сборному конденсатору плёночный конденсатор, хотя бы на 1мкФ.

C15 47нФ 63В кап плёночный, в питании C9 C11 C16 C17 тоже желательно плёнку поставить.

Остальные конденсаторы керамические, желательно NPO, но если не найдете, то можно и воткнуть китайские коричневые, но я бы поискал что получше.

Предохранители от 2.5А.

В принципе то и всё, можно идти собирать легендарный усилитель радиотехника у 101 .

Транзисторы нужно устанавливать на радиатор через изолирующие прокладки, и не в коем случае не замыкать!

Правильно собранный усилитель сразу же включается и его можно слушать. Первое включение лучше делать через лампу, вставленную между 220в и первичной обмоткой трансформатора, если где то ошиблись, то лампа будет светиться, но детали у вас не сгорят.

Если вы бесстрашные, вы уверены в себе и вам ничему не помеха, то что ж, удачи, включайте без лампы, если что то фонит, гудит или горит сразу же выключаем его, и ищем ошибки. Но всё-таки лучше собирать без ошибок, гуглить тщательно по каждому затыку, ибо если ошибётесь, то ошибка может дорого выйти.

Настройка усилителя

Уже собрали? Вау! Поздравляю. Теперь осталось дело за малым.

Нужно выставить ток покоя в пределах 50-70мА. Я выставил 70мА.

Для успешной настройки, усилитель радиотехника у 101 нужно прогреть, просто включаем его и слушаем музыку минут 30, дело в том, что пока мы его не настроили, он работает в режиме В, соответственно он сам не будет нагреваться.

Ну как звук? Отличный конечно же. Теперь нам нужен мультиметр. Выставляем в режим измерения милливольты, а щупы включаем между ЭМИТТЕРАМИ первого и второго транзистора, и выставляем нужный ток покоя, крутя не спеша резистор VR1. Для 70мА это 30,8мВ (U=I*R, U=70мА*(2*0.22 Ом)=30,8мВ).

Вот и всё, поздравляю! Со вторым каналом делаем аналогичные действия.

Темброблок

Чуть чуть переделанная схема:

Переменные резисторы отпаиваем из темброблока от у101, откусываем дополнительные выводы, и впаиваем в плату, предварительно вставив крепёжную плашку.

Операционный усилитель здесь нужен «музыкальный», рекомендован NE5532, но можно поискать аналоги, я например, использовал RC4580IP, был добыт из звуковой аппаратуры.

Все конденсаторы в звуковом тракте плёночные! А вот в питании электролиты по 470мкФ на 25В. Резисторы в питании 1кОм по 0.5Вт. Остальные резисторы по 0.25Вт. Стабилитроны использовал 1N4743, других менее мощных, к сожалению не было.

В настройке не нуждается, работает сразу.

Внимание! На плате имеется перемычка SMD, или резистор 0 Ом со стороны дорожек. Не забудьте поставить!

Плата в *.lay есть в приложениях.

Блок питания

Тут уже сами выбираете что предпочитаете. Я предпочёл капы по 22000мкФ, но здесь желательно запараллелить несколько конденсаторов, чтобы в сумме было около 20000мкФ, общий ESR конденсаторов будет меньше, чем у большого одного, следовательно при пике сможет отдать больше ток. Софт старт здесь оказался не нужным. У меня диоды КД2997. Пленочные конденсаторы на 1-4.7мкФ на 63В.

Плату блока питания смотрите в приложениях.

Как подключать трансформатор?

Выводы 2 и 2 соединяем между собой. А 220 подключать к выводам 1 и 1.

Теперь… Выводы 7 и 7 соединяем, а выводы 8 и 8 будем подключать к индикатору.

Блок защиты

Хоть можно и оставить родную, но я всё же решил заменить. Использовал готовый от усилителя Оплеуха Микрухам, автор Илья С. (Nem0). Защищает от перегруза и от постоянки на выходе, причём от постоянки как от плюса, так и от минуса относительно земли.

Все резисторы по 0.25Вт. Транзистор BD135 тоже можно заменить на BD139, необходимо установить на небольшой радиатор. Стабилитроны на 12В и 13В, сборный, получается на 25В. Реле на 24В.

Конденсаторы C1 C2 C3 C4 на 25В. С5 на 50В.

Плата тоже в приложениях. На одной плате уже расположена защита для двух каналов.

Индикатор

Тут бы я оставил родной индикатор, но так, как я его сжег при неправильном подключении, дело в том, что туда поставили другой индикатор, то схемы на него я не нашёл нигде, предположительно это был радиоконструктор.

Все резисторы по 0.25Вт. Крайние светодиоды «100Вт» красные, остальные зелёные. Настраивается следующим образом: подключаем к выходу усилителя радиотехника у 101 и крутим подстроечный резистор, при максимальной громкости, чтобы показывал всю шкалу индикации, а при минимальной громкости, чтобы светодиод «0.2Вт» подмигивал.

Тоже самое делаем и со вторым индикатором. При первом включении индикатора, выставите переменный резистор в среднее положение.

Монтаж

Теперь всё запихиваем в корпус. Придумал такой крепёж для клемм подключения колонок. Вот так, вырезал из текстолита.

Первым делом мы займемся самым главным элементом любой системы — ее сердцем. У усилителя это, как вы уже догадались, блок питания. Доработаем его следуя советам Николая Васильевича + добавим несколько фишечек от себя.

Все провода внутри собраны специальными стяжками. Первый раз вижу такую аккуратность в советской технике. Хотя, скорее всего, мне просто не попадались такие образцы.

Откручиваем прижимные винты

отсоединяем шлейф с питанием от предусилителя

блока индикации, отстегивая при этом стяжку

и оконечных усилителей, снимая при этом тоже пару стяжек.

Все, легкий путь закончился, теперь придется взять в руки паяльник. Отпаиваем питание от платы входов. Да, детишки, никогда не паяйте на диване.

Кстати, я так пока и не понял, где здесь находить корректирующий усилитель для проигрывателя. Вроде как отдельный блок находится на плате входов, но вместе с тем, какая-то дополнительная микросхема стоит на предусилителе. Ладно, по ходу разберемся. Отпаиваем нули, идущие на выход на динамики и на корпус. Паять тяжело, мой 25 ваттный паяльник справляется с трудом.

Ладно, конечно можно еще отпаяться и от трансформатора и блока защиты, но что-то мне лень, тем более блок питания уже получил более чем достаточную мобильность для дальнейших с ним манипуляций. Девочка переезжает на стол.

Что ж, начнем с того, что запаяем конденсатор в цепь сети, чтобы защитить нашу малышку от всяческих ненужных ей помех. Вот этот из старого монитора вполне подойдет.

Переходим с доработке непосредственно самого БП. Как писал Николай Васильевич в своей более новой статье , переводить все питание на 31 вольт вовсе не обязательно, достаточно запитать по максимуму оконечники, чтобы получить максимальную отдачу, а всех остальный потребителей посадить на 26-вольтную «диету».Кроме всего прочего, это поможет избежать многих проблем, в частности с перегревом резисторов в блоке индикации.

Я не буду разводить ноль как советует Николай Васильевич. Что-то мне кажется, что ощутимой пользы будет намного меньше, чем геморроя с новыми проводами. Тем более, железный корпус уже должен защищать от помех, если верить тому, что нам рассказывали на физике.

Начнем с того, что поменяем местами выводы 26 и 31 вольт с трансформатора, чтобы подать большее напряжение на более стабилизированный участок. (Хотя, если учесть, что будут использованы конденсаторы 10000 мкф, эта выгода становится слегка сомнительна, ибо и так все будет в шоколаде, но тем не менее)

Меняем местами провода на обоих 4-х и 5-х выводах трансформатора. Теперь, как и положено, по прводам бОльшего сечения течет бОльшее напряжение.

Выпиливаем (анти)фильтрующие конденсаторы МБМ. Никогда их не любил.

Переходим к замене основных «боченков». Жаль, но их придется выбросить. Вряд ли в них осталась хоть треть от заявленной ёмкости.

Как оказалось, процесс намного упрощается, если снять пластиковую прокладку.

А теперь запиливаем сюда наших 10милифарадных монстров. Jackcon, конечно, не самая дорогая марка, но для наших целей — в самый раз.

Что имеем в итоге. Емкость увеличилась в 5 раз, при уменьшении объема в 2. Прогресс, епта!

А теперь — обещанная фишечка. Припаиваем параллельно каждому направлению по неполярному конденсатору типа к73-17. У Николая Васильевича этого нет, но по утверждению многих приближенных к теме, это увеличивает качество отдачи на высоких частотах. Да-да, блок питания в усилителе — очень важный звукоформирующий элемент! А вы думали? Мир — это совсем не то, что бросается в глаза с первого взгляда.

После третьего включения стало ясно, что дымят диоды малого выпрямителя. При замере двое из них оказались пробиты. Кто знает, может при первом включении что-то неудачно коротнуло, или 10милифарад для них — слишком большая ноша, но, в любом случае, назад пути уже нет. Диодов тоже нет, так что завтра бежать мне в магазин.

Но, нас не остановит эта мелкая неприятность! Муахаха! Продолжаем тестить больший выпрямитель.

Сначала автора очень удивило, почему больший выпрямитель выдает 66 вольт вместо ожидаемых 31. Но потом он догадался посмотреть на схему и увидел, что на ней написано -31, и +31, т.е. общая разность потенциалов 62 вольта, а это то же самое, что и 66, только под нагрузкой.

Ну что ж, аллилуя, братья и сестры, мотор практически готов понести нас в светлое будущее, наполненное божественным звучанием. Осталась пара небольших, но необходимых деталей, и мы с вами перейдем к самой интересной части нашего повествования. Аминь.

На заре моей приемниковой деятельности лучшим усилителем считалась «Спидола 232», на ступеньку ниже стоял «Ишим». Потом пришел «VEF 216» — небольшой, дико стильный, со встроенным блоком питания и отличным звуком, он скрашивал серые будни и порой такие же серые выходные. Затем появилась «Вильма», чуть погодя — колонки к ней. Жить стало веселее: во-первых, стерео, во-вторых, звука, как у нас говорится, можно «навалить», хотя громкой музыки я и не люблю.

И вдруг совсем недавно я понял, что запас регулировки громкости у нее совсем небольшой, так скажем, «тихо -> нормально -> громко -> я-начинаю-компенсировать-по-Фрейду -> дальше не крутится» (2 x 4 Вт). Захотелось чего-то более мощного.

А ведь у нас обычно как? Говорим «нормальный доступный усилитель» — подразумеваем «Радиотехника У-101» (2 x 20 Вт), говорим «Радиотехника У-101» — подразумеваем «нормальный доступный усилитель». Может быть, не последнюю роль сыграл и «синдром утенка» — одна такая мне в ремонт попадалась, что там внутри, примерно знаю.

В общем, нашел и купил.


Да уж, сарай еще тот, места на столе немерено занимает, в основном из-за глубины.

В комплекте шел только межблочный кабель DIN5 — DIN5, так что для первичной проверки пришлось еще и «Вильму» доставать. Сыгрались. Звук нормальный, ничего необычного. Я даже немного огорчился, что не умею слышать «воздушность», «теплоту» и «прозрачность». Все-таки первый класс, уже вроде бы как и пора.


Проведу экскурсию для тех, кто вообще не в теме, что под капотом у «101-й». Ближе всего к нам предварительный усилитель-темброблок и плата вакуумно-люминисцентного индикатора. Второй ряд — батарея конденсаторов (6 x 2000u, 63 V), два диодных моста (маленький для мелких хозяйственных нужд (+/- 31 вольт) и мощный (+/- 26 вольт) для питания оконечных усилителей) и трансформатор. Третий ряд — плата входов-коммутатор, плата защиты (вона там релюшка виднеется) и оконечные усилители. «Электролитов» полным-полно, так что

Только кто ж знал, что я догавкаюсь и эта моя любимая фраза еще выйдет боком.

Ну, ладно, теперь подробнее о блоках.



Предварительный усилитель. Собака-подозревака чуть со стула не упала, когда это увидела. Я в Интернетах почитал — оказывается, есть такая переделка, когда удаляется первая К157УД2 в темброблоке. Если пластинки не слушать, то вполне можно обойтись без нее, меньше искажений будет. Видать, предыдущий владелец так и решил.


Экранированная коробка фонокорректора должна стоять на плате коммутатора прямо под цветным жгутом проводов от БП. Прошлый хозяин точно решил, что время винила прошло (равно как и время аппаратов на четырех ножках — «Радиотехника» оказалась хромоногая, без задней правой). Впрочем, одна самых простых и эффективных переделок «101-й» — как раз убрать фонокорректор, он иногда начинает дико шуметь и даже принимать радио. Так что кто знает, может, оно и к лучшему — «вертушки» у меня все равно нет и не предвидится.

Чуть правее — плата защиты. «Электролиты» заменили на 85-градусные. На первый взгляд здесь все нормально. Но это только первый взгляд.

Дико возмутило, что все платы выполнены из гетинакса («Вильма»-второклассница целиком на текстолите).


Оконечные усилители, или, как их еще называют, «концы». Малость припыленные. Тоже со следами замены емкостей.


Плата индикатора. Есть еще два лишних резистора со стороны фольги — не стал фотографировать.

В общем, что тут скажешь: потаскала жизнь латвийку. Ничего, белый конь уже в пути, щас мы тебя, принцесса, спасать будем.


Удивило, как сделана дискретность регулятора громкости: трещоткой. Те, кто привык к «аналоговым» регуляторам, могут снять пружинку или отжать и зафиксировать «собачку».

Испытания после замены почти всех емкостей показали: хлопает колонками. И при включении, и при выключении. А еще «первый класс»! Странно, куда же смотрит защита? Хотя это что? Это мелочь! Дальше началось интересное.

Включил усилитель, послушал минут десять. Вдруг появляются 50 Гц в правом канале, громче и громче, на убавление звука не реагируют. Индикатор пляшет правым каналом, амплитуда волн все нарастает. На слух это воспринимается как работающий на холостом ходу мотоцикл. Выключаю, чешу репу, иду регулировать токи покоя «концов».

Выставил по 45 мА. В левом канале вообще не пойми что было, зашкаливал мультиметр на 200 мА.

Включаю снова. Работает минут десять, опять начинает рычать правый. Сдергиваю с правого «оконечника» входной штекер — гул и «мотоцикл» переходят в левый. Сдергиваю вход с левого — почти сразу индикатор уходит в зашкал, да так, что S-30 светит перегрузку (хоть увидел эти светодиоды в деле). Мультиметр показывает, что на выходе нарастает «постоянка» (до 13 вольт), дальше релюшка щелкает как дурная. Стал разбираться.

Ну, самая крутая переделка в этой «Радиотехнике» — внимание! — выходные провода обоих УНЧ запаяны на выходные провода платы защиты. В обход защиты, Карл! Релюшка может щелкать сколько угодно, но если придет «постоянка», то она, недолго думая, пойдет прямо на акустику. Неудивительно, что светились индикаторы перегрузки. После восстановления статуса-кво защита стала корректно обрабатывать «мотоцикл», то есть не пускать его к колонкам, когда индикаторы пляшут уже почти под «потолком». «Мотоцикл» тоже преобразился — нашел себе теплый, я бы даже сказал, горячий гараж в левом УНЧ, там и поселился, почти сразу же после включения начиная пятидесятигерцовую песню.

Решил я на досуге все-таки поковырять «оконечник». Здесь как с периодонтитом — можно больной зуб вырвать, а можно и полечить. Наш знакомый стоматолог говорит, что всегда, покуда есть возможность, лучше лечить. Свое-то родное ближе к телу.



Время заглянуть в салун «УНЧ-50-8» нашлось не сразу, но уж как пришел, так сразу переломал им стулья и столы, побил посуду, всех трехногих ковбоев по очереди вызвал на дуэль с тестером транзисторов. Не понравился КТ837Н с h31 больше трех сотен (50-150 по справочнику и 60 у другого такого же). Заменил его на КТ818Г, но он от подачи питания выгорел, даже фрагмент какой-то дорожки аннигилировал.


Да задолбала эта «Радиотехника»! Такое трудное ломается!

И тут как раз приходит друг Андрей, большой смутьян в области электроники, смотрит на это все (а вялотекущий ремонт вяло тек уже пару недель) и говорит, что он бы купил готовые платы на TDA2030A и установил вместо этих проблемных «концов». Какая разница — 20 ватт или 18, а мороки в разы меньше.

И я понял, что он прав. Все равно аутентичность «Радиотехники» уже под большим вопросом, терять нечего. Конечно, шаг рискованный. Поклонники «честных советских транзисторов» нафырчат на меня за замену «классного Холтона» «бездушными микросхемами». Поклонники микросхем — за то, что не TDA2050 или TDA7294. Поклонники лампового звука нафырчат в любом случае.


Ну, а я чего? Я уже не усилитель восстанавливаю, я «Шеви» строю.

Готовые платки нашлись в Интернетах, вопрос встал с питанием. TDA2030A могут работать при напряжениях до +/- 22 вольта, а родные усилители «Шеви» потребляли +/- 26 вольт. Нормальные люди, наверное, перемотали бы трансформатор или нашли другой. Но это долго и дорого, не стоит овчинка выделки, тем более, что я на эту овчинку конкретно поссорился за ее хамское поведение. А что, если приблизить «У-101» к нулевому классу? «Одиссей У-010», например, имеет стабилизаторы для УНЧ. Только там гора транзисторов, а я возьму L7820 и L7920 , и будет +/- 20 вольт. В Интернетах, правда, я не нашел упоминаний, чтобы кто-то так делал, и законно ли это вообще, ну да ладно, первый буду, сам разберусь, попробую.




Плату левого УНЧ я отдал стабилизаторам и сместил ее на место правого канала, а TDA-шки закрепил там, где был левый.

Светодиоды индицируют наличие питания. Я стараюсь всегда делать индикацию включения — уже не один раз попадался, когда очередная самоделка не работает, хоть ты тресни, а проблема оказывается не в транзисторах и даже не в бобине, а в неподключенном «плюсе».

И вот, значит, завожу эти семь с половиной литров электролита… Защита думает пару секунд, щелчок!.. О, «мотоцикл», привет. Так ты, пес, оказывается, не только в УНЧ живешь. Надо ковырять темброблок.



Первым делом заменил провода от него к TDA-шкам на экранированные (экран вешается на «землю» только со стороны темброблока). Не то. Заменил два оставшихся неполярных конденсатора (если нет неполярных, то можно соединить две штуки «плюсом» к «плюсу» в два раза большей емкости), один был ничего, один сухой. Тоже не то. Посмотрел, что там такое особенное живет в предварительном. Две К157УД2, нормальные беспроблемные микросхемы, сколько уже всякой дряни на них собрано. А точно ли беспроблемные? Больше винить некого. Выкорчевал одну из левого канала (1983-й год, коричневый корпус) и заменил на экземпляр посвежее (для этого пришлось снимать алюминиевую морду и весь темброблок). Включаю — а не гудит! Но радоваться рано: звук мерзкий, на большой громкости появляется «песок». Плююсь на интегральные технологии, боготворю многотранзисторную схемотехнику «Вильмы», наконец, смотрю в бумажку, что прилагалась к TDA-шкам. «Если замечено самовозбуждение усилителя, допаяйте цепь 2k и 82p между ножками 2 и 4 » (в даташите это тоже есть). Ну, допаял…

***Отступление от темы***

Идет заяц по лесу, видит: лиса между деревьев застряла. Пошел, сделал дела всякие нехорошие и идет дальше. Встречает волка:
— Заяц, ты че довольный такой?
— Так там лиса застряла, ну, я это… Бросил пару палок!
Побежал и волк туда — сделал то же самое. Возвращается довольный, а навстречу ему медведь:
— Волк, а че это у тебя рожа аж сияет?
— Да там лиса застряла, вот я пару палок и кинул…
Медведь думает «Дай-ка и я схожу. Сходил, возвращается к волку, весь аж светится от счастья. Волк:
— Ну что, бросил пару палок?
— Да не! Палок не было… Так я ее шишками закидал!


Вот и я все-таки закидал «Радиотехнику» шишками: ни песчинки не осталось. Играет она громко, знатно, могут даже подмигивать светодиоды в акустике — «Вильма» от зависти только зубом цыкает. Но и ей работенка нашлась — служит предварительным усилителем, потому что единственный шнур 3,5-мм — DIN5 у меня распаян не так, как надо «101-й». Одиночкой она от этого шнура тихо играет, но зато чище — «Вильма» привносит свой второклассный шум.

Важный момент: температура радиатора . Стабилизаторы даже под хорошей нагрузкой холодные, TDA-шки греются, но руку на них держать можно вполне. Самый горячий угол радиатора — тот, который ближе всего к плате входов. Но даже там температура очень и очень далека от сколь-нибудь волнующей.

И вот, кажется, все нормально, можно сидеть, слушать музыку, смотреть кинцо… Стоп, еп-п-понский магнитофон! Работала часа полтора-два, и вдруг появляется розовый шум в правом канале. Ну и черт бы, казалось, с ним, так он же нарастает! Потом по характеру становится как прилив на море. Потом начинается какая-то дикая модуляция.

Вот ведь дура сумасшедшая. Если дать ей минут десять остыть — шум уходит, но потом снова возвращается. Перепаял кое-какие мелочи, поправил провода (получалось так, что вход правого УНЧ шел аккурат над его же выходом, а это предпосылка для создания положительной обратной связи и превращения усилителя в генератор), даже заменил TDA-шку (вдруг бракованную дали). Сел тестировать.



Выглядит красиво и убедительно (ночью индикатор даже ослепляет), но опять проходит часа полтора-два, и начинается «море». Закоротил выход правого канала с предварительного на «землю» — шум исчез. И тут я во второй раз задумался — да что там такого в темброблоке? Еще одна К157УД2 , — шепнула радиолюбительская удача, неизвестно где до этого шатавшаяся.

«Шеви» немного остыла, при включении шума уже не было. Стал водить отверткой над микросхемой… Попалась, животная: тут тебе и шум, и гул, и 50 Гц к чаю. Менять, немедленно! О, а что, кончились, что ли? Точно. Пришлось разобрать самодельные стрелочные индикаторы, но оно того стоило. Час, два, три, шесть — а не шумит! Наконец-то!

Вот и верь этим «удкам».


Проблема хромоногости решилась на удивление просто: в местном радиомагазине нашлись подходящие ножки (передний план).



Называются они «ножки для быстрого монтажа». И правда, тут дольше дырку в днище ковырять, чем ножку фиксировать.



Предварительный усилитель меня, чего душой кривить, раздражает больше всего. То ли я в схемотехнике ничего не понимаю, то ли еще что-то, но входящие в темброблок +/- 31 вольт после резисторов R47 и R48 (1,5 кОм) превращаются в +/- 15 вольт (синие точки). Откуда, Карл? В моей «Шеви» с завода были запаяны 1,2 кОм, и после них шли +/- 22 вольта. Я заменил на 1,5 кОм, да еще и одноваттные. Стало +/- 19 вольт. Все равно далеко от схемы.



Поэтому еще одно подсмотренное у «Одиссея» решение — 15-вольтовые стабилитроны (1N4744A) по питанию. Неужели так сложно было это сделать еще на заводе, на стадии проектирования?

Селектор входов, который так любят хаять на форумах, оказался весьма полезной штукой. Ситуацию, когда к «У-101» подключено больше одного входного кабеля, представить уже сложно (если только у счастливчика нет полного комплекса «Радиотехника 101 Стерео»: магнитофон, тюнер, «вертушка»), поэтому можно использовать его иначе, как функцию mute (временное отключение звука). Переключившись на другой вход, можно ослабить приходящий сигнал до едва слышного шелеста, даже не трогая регулятор громкости (в коммутаторе используются К190КТ2П, микросхемы на полевых транзисторах, которые, как ни закрывай, а чуть-чуть пропускают сигнал — это не реле).

А вот такие песни они могут с «Вильмой» играть. Так и тянется рука, чтобы прибавить громкость.


Может быть, чуть позже заменю TDA2030A на TDA2050. Ведь невозможно ехать «достаточно быстро».

P. S. Полтора дня слушал «Шеви», потом провел мелкий ремонт «Вильмы» и поставил ее на электропрогон. А звук-то, а звук! Шипят 157-е (в УНЧ их по четыре на канал плюс одна в усилителе записи-воспроизведения), нет уровня громкости «да-у-меня-серьезные-проблемы-по-Фрейду», басы то слишком долбят, то их резко не хватает… К хорошему, оказывается, очень быстро привыкаешь.

P. P. S. Я очень долго улыбался, когда увидел эту корреляцию на сайте объявлений:


Доработка усилителя «Радиотехника У- 101»

Итак начнём!

1. Источник питания.
Схемаы источников питания, могут незначительно отличаться!

Чтобы получить приличную выходную мощность надо иметь приличное питание. Воспользуемся подарком изготовителей трансформатора: вся вторичная обмотка выполнена одним толстым проводом (по моему 0,8мм). Следовательно, вполне можно переключить питание мощного выпрямителя VD 5… VD 8 с контактов 4 — 4* на 3 – 3*, что позволит поднять напряжение с +/-26В до +/-31В. При этом слаботочный выпрямитель VD 1… VD 4 становится не нужным и удаляется вместе с проводами, а его накопительные конденсаторы С2 и С7 подключаются параллельно соответствующим конденсаторам мощного выпрямителя. Но все связи с контактами 5,6 и 9,10 должны сохраниться.


Далее начинается колдовство.
1. Определяем на плате конденсаторов фильтра геометрическую середину между земляными выводами конденсаторов С2,С3,С4 и С7,С8,С9, зачищаем и залуживаем её. Назначаем эту точку главной общей точкой всего усилителя.
2. От неё пускаем 2 толстых провода на минусы выходных разъёмов.
3. От неё пускаем общие провода на УМ и УП.
4. От неё пускаем 2 провода на контакты 6 и 6* трансформатора, удалив перемычку между ними. Одновременно убираем связь платы выпрямителя с корпусом.
5. Организуем связь общего провода с корпусом на входных разъёмах усилителя.
6. И проверить – чтобы больше нигде не было контактов общего провода с корпусом.
И напоследок подключаем параллельно первичной обмотке трансформатора конденсатор 0,047х630В для подавления импульсных помех из питающей сети.


Если на месте VT 1 стоит , то его надо заменить на для снижения уровня шумов. Если стоит , как в прилагаемой схеме, то трогать его не надо. Суть предлагаемых изменений: выковырять «изюм» разработчиков и вставить свой.
После удаления VT 6 и VT 7, установки перемычки, замены R 10 на диод D 7 и закорачивания R 15 цепь D 7-VT 5-R 11 превращается в диодный стабилизатор для источника тока на VT 8, уже на который работает раскачивающий транзистор VT 10. Для снижения нелинейных искажений раскачивающий транзистор VT 10 должен быть высоковольтным, мощным и с большим коэффициентом усиления. как раз соответствует этим требованиям, поэтому заменяем исходный транзистор на более подходящий. Классическая схема.Идиллию нарушает только резистор R 42. Он подпаивается со стороны печати в надрез печатного проводника около коллектора VT 2. Введение этого резистора повышает устойчивость всего УМ и позволяет избавиться от компенсирующих конденсаторов С4,С5,С9,С10, а также резисторов R 20,R 21. Побочные эффекты введения R 42 проявятся при прослушивании.
Для нормальной работы электролитического конденсатора ему нужен зарядный потенциал от 0,6В, а на обкладке С3 его нет. Следовательно здесь должен стоять неполярный конденсатор, ограничивающий полосу пропускания в районе 5 Гц. Отсюда номинал 22мк НП.
Настройка обычная: в разрыв питания подключить амперметр и выставить ток холостого хода около 40 мА. Затем восстановить контакт и запускать в работу.
цветом выделены удалённые компоненты. Нумерация соответствует штатной схем е.


3. Предварительный усилитель
.Djvu 60 kb

Микросхема DA 1 введена в предусилитель исключительно для согласования с пьезокерамическимзвукоснимателем. Я думаю, что сейчас это уже не актуально, а шумы она добавляет, и потому смело выбрасываем микросхему DA 1 вместе со всей обвязкой и кидаем перемычку, используя освободившиеся отверстия на печатной плате.
Красным цветом выделены вновь введённые или изменённые компоненты и перемычки, а синим цветом выделены удалённые компоненты. Нумерация соответствует штатной схеме.
На этом рисунке показана микросхема DA1 и компоненты, которые следует удалить вместе с ней на плате U5 УНЧ-П.


Далее более точно подгоняем цепи тонкомпенсации под регулятор громкости. Затем расширяем полосу пропускания усилителей DA 2.1 и DA 3.1 как по ВЧ, так и по НЧ и корректируем параметры темброблока. Чтобы вернуть напряжение питания микросхем DA 2 и DA 3 в допустимое русло, надо подкорректировать R 47 и R 48.
В составе предусилителя имеются подстроечные резисторы R 24 и R 26 для подстройки коэффициента усиления всего усилителя. Условия настройки: на входе – 0,5В 1кГц; регулятор громкости – на максимум; на выходе – 14В без нагрузки выставить резисторами R 24 и R 26.
Красным цветом выделены вновь введённые или изменённые компоненты и перемычки, а синим цветом выделены удалённые компоненты. Нумерация соответствует штатной схеме.
На этой схеме показана схема доработки УНЧ-П, микросхема DA1 не показана.
5.Корректор УПЗ-15.
На сегодняшний день все известные магнитные звукосниматели с подвижным магнитом работают с корректирующей ёмкостью в 470пФ. Соответственно ёмкость конденсаторов С1 и С2 изменена до 470пФ. 6.Плата входов.
Чтобы расширить полосу пропускания вниз с 20 до 7 Гц можно увеличить ёмкость конденсаторов С4,С5,С14,С15 до 0,33мк. Это в конце работы по мере надувания щёк.

Сей трактат составлен 3.06.09г .
/ nivaga /
или по почте, адрес прилагается.

Усилитель «Радиотехника У-101-стерео» предназначен для высококачественного усиления сигналов звуковой частоты как от устройств, входящих в комплекс, так и от внешних источников звуковых программ. Усилитель имеет электронный коммутатор входов, раздельные по каналам электронные индикаторы уровня выходной мощности, устройство защиты выходных каскадов при коротком замыкании в нагрузке; предусмотрена и защита громкоговорителей от возможного попадания на них постоянной составляющей напряжения при неисправностях усилителя, а также защита транзисторов выходного каскада от перегрева.

Основные технические характеристики усилителя Радиотехника У-101-стерео

  • Номинальная выходная мощность, Вт : 2х20
  • Номинальный диапазон воспроизводимых частот, Гц : 20…20 000
  • Номинальное входное напряжение, мВ, входа :
    звукоснимателя : 2
    остальных : 200
  • Коэффициент гармоник в номинальном диапазоне частот, %, не более : 0.3
  • Отношение сигнал/фон, дБ : 60
  • Отношение сигнал/шум (взвешенный), дБ, при выходной мощности 50 мВт : 83
  • Напряжение на выходе для подключения наушников (R H =16 Ом), В : 0,9
  • Потребляемая мощность, Вт : 80
  • Габариты, мм : 430X330X80
  • Масса, кг : 10

Схема электронных коммутаторов входов усилителя Радиотехника У-101


Рис.2.

Электронные коммутаторы входов усилителя выполнены на микросхемах DA1-DA3 (рис. 2), управляемых постоянным напряжением, поступающим с селектора входов — галетного переключателя SA1. Такое схемное решение упростило монтаж, устранило трески при переключении входов, снизило наводки на входные цепи. Микросхемы размещены непосредственно около входных разъемов, а переключатель — на лицевой панели усилителя.

С платой коммутации соединен также переключатель SA2 «Копир». Он предназначен для оперативной коммутации магнитофонов (без дополнительных манипуляций с соединительными кабелями) при перезаписи фонограмм. Коммутация чисто механическая, что позволяет при отсутствии необходимости контрольного прослушивания производить эти работы без включения усилителя в сеть.

Cхема оконечных усилителей «Радиотехники У-101-стерео»


Рис.3.

В качестве оконечных усилителей «Радиотехники У-101-стерео» применены унифицированные модули УНЧ-50-8. Входной каскад модуля (рис. 3) — дифференциальный на транзисторах VT2, VT4 с источником тока (VT1, VT3) в эмиттерной цепи. Следующий за ним каскад на транзисторах VT5-VT10 также дифференциальный, с динамической нагрузкой в виде токового зеркала (VT5, VT8), обеспечивающего симметричную раскачку выходного каскада. Высокая линейность усиления больших сигналов этой частью модуля обеспечивается повышенным (по сравнению с выходным каскадом) напряжением питания.

Выходной каскад (VT13-VT20) — симметричный, на составных эмиттерных повторителях с параллельным соединением транзисторов в последней ступени. Температурная стабилизация режима работы каскада обеспечивается устройством на транзисторе VT9.

Cхема защиты усилителя Радиотехника У-101


Рис.4.

Устройство защиты усилителя от перегрузки собрано на транзисторах VT11, VT12 и диодах VD3-VD6. При коротком замыкании нагрузки оно ограничивает выходной ток на уровне 2 А. Как уже говорилось, в «Радиотехнике У 101 стерео» предусмотрена также защита громкоговорителей от попадания на них постоянного напряжения при неисправности усилителя и защита транзисторов выходного каскада от перегрева. Напряжение ЗЧ поступает на громкоговорители через контакты реле К1 (рис. 4). Если усилитель исправен, оно срабатывает через 3…5 с после включения питания, что устраняет щелчки, обусловленные переходными процессами в усилителе. Время задержки подключения громкоговорителей определяется параметрами цепи R10C3. С появлением постоянной составляющей (более 2 В любой полярности) транзисторы VT1, VT2 формируют напряжение, которое поступает на базу транзистора VT3 и закрывает его. В результате обмотка реле К1 обесточивается, и его контакты отключают громкоговорители от усилителя.

Это же устройство используется для автоматического отключения громкоговорителей при установке штекера наушников в разъем XS17, снабженный выключателем SA3, и перегреве мощных транзисторов.

Термореле собрано на микросхеме DA1. Функции терморезистора выполняет транзистор VT, включенный в одно из плеч моста R12R13R16R17. Питается мост стабилизированным напряжением через резисторы R14, R15, В исходном состоянии соответствующим выбором высокоточных резисторов мост разбалансирован таким образом, что напряжение на выводе 5 (относительно вывода 4) микросхемы DA1 равно 50±5мВ, а на ее выводе 10 отсутствует. При нагревании транзистора VT (он расположен на теплоотводе транзисторов выходного каскада) до 86…90° мост балансируется, и напряжение на выходе микросхемы скачком повышается до питающего (+26В). В результате открывается транзисторный ключ VT4, и система защиты отключает громкоговорители от оконечных усилителей.

Cхема электронного индикатора уровня выходной мощности усилителя Радиотехника У-101


Рис.5.

Принципиальная схема электронного индикатора уровня выходной мощности с выводом информации на вакуумный катодолюминесцентный двухцветный дисплей показана на рис. 5. При выходной мощности, меньшей номинальной (-20…0 дБ) светится линейка зеленого цвета, а при перегрузке (0…+5) дБ — красного. Работой дисплея HL1 управляет микросхема DDK обеспечивающая аналогопозиционное преобразование выходного сигнала каждого канала усилителя в соответствующий код. Пороговые напряжения срабатывания элементов коммутации микросхемы стабилизированы генератором тока на транзисторе VT2. Инвертор на транзисторе VT1 совместно с элементами микросхемы DDI образует генератор парафазных импульсов, поступающих на сетки дисплея в такт с подключением входов этой микросхемы к выходам ОУ DA1.1, DA1.2. Частота импульсов выбрана равной 150 Гц, определяется она номиналами элементов R11, С6. Обработка информации обоих каналов одним аналогопозиционным преобразователем обеспечивает идеальную согласованность характеристик индикации. Микросхема DA1 усиливает сигналы, поступающие с выпрямителей на диодах VD1, VD2 через интегрирующие цепи R1C1R4, R2C2R5 (время интеграции индикатора около 30, обратного хода — 500 мс). Параметрические стабилизаторы (VD4, VD5) обеспечивают стабильные показания индикатора при значительных изменениях питающих напряжений.

Схема блока индикации радиотехника у 101

В продолжение записи Симптоматическое лечение усилителя Radiotehnika У-101 СТЕРЕО хотелось бы опубликовать несколько документов:

  1. Руководство по эксплуатации — PDF, 2.5 MB
  2. Схема (на второй странице присутствует схема УНЧ) — PDF, 2.7 MB
  3. Талон отзыва — PDF, 400 KB

Сканирование проводилось на этом аппарате, схема на планшете в три прохода, хотя хватило бы и двух, брошюра и талон на барабане. Документы оригинальные, от описанного чуть ранее усилителя.

Home Ремонт бытовой техники Статьи Усилитель Радиотехника У-101-стерео — характеристики, схема и принцип работы

Усилитель «Радиотехника У-101-стерео» предназначен для высококачественного усиления сигналов звуковой частоты как от устройств, входящих в комплекс, так и от внешних источников звуковых программ. Усилитель имеет электронный коммутатор входов, раздельные по каналам электронные индикаторы уровня выходной мощности, устройство защиты выходных каскадов при коротком замыкании в нагрузке; предусмотрена и защита громкоговорителей от возможного попадания на них постоянной составляющей напряжения при неисправностях усилителя, а также защита транзисторов выходного каскада от перегрева.

Основные технические характеристики усилителя Радиотехника У-101-стерео

  • Номинальная выходная мощность, Вт : 2х20
  • Номинальный диапазон воспроизводимых частот, Гц : 20. 20 000
  • Номинальное входное напряжение, мВ, входа :
    звукоснимателя : 2
    остальных : 200
  • Коэффициент гармоник в номинальном диапазоне частот, %, не более : 0.3
  • Отношение сигнал/фон, дБ : 60
  • Отношение сигнал/шум (взвешенный), дБ, при выходной мощности 50 мВт : 83
  • Напряжение на выходе для подключения наушников (RH=16 Ом), В : 0,9
  • Потребляемая мощность, Вт : 80
  • Габариты, мм : 430X330X80
  • Масса, кг : 10

Схема электронных коммутаторов входов усилителя Радиотехника У-101


Рис.2.

Электронные коммутаторы входов усилителя выполнены на микросхемах DA1-DA3 (рис. 2), управляемых постоянным напряжением, поступающим с селектора входов — галетного переключателя SA1. Такое схемное решение упростило монтаж, устранило трески при переключении входов, снизило наводки на входные цепи. Микросхемы размещены непосредственно около входных разъемов, а переключатель — на лицевой панели усилителя.

С платой коммутации соединен также переключатель SA2 «Копир». Он предназначен для оперативной коммутации магнитофонов (без дополнительных манипуляций с соединительными кабелями) при перезаписи фонограмм. Коммутация чисто механическая, что позволяет при отсутствии необходимости контрольного прослушивания производить эти работы без включения усилителя в сеть.

Cхема оконечных усилителей «Радиотехники У-101-стерео»


Рис.3.

В качестве оконечных усилителей «Радиотехники У-101-стерео» применены унифицированные модули УНЧ-50-8. Входной каскад модуля (рис. 3) — дифференциальный на транзисторах VT2, VT4 с источником тока (VT1, VT3) в эмиттерной цепи. Следующий за ним каскад на транзисторах VT5—VT10 также дифференциальный, с динамической нагрузкой в виде токового зеркала (VT5, VT8), обеспечивающего симметричную раскачку выходного каскада. Высокая линейность усиления больших сигналов этой частью модуля обеспечивается повышенным (по сравнению с выходным каскадом) напряжением питания.

Выходной каскад (VT13—VT20) — симметричный, на составных эмиттерных повторителях с параллельным соединением транзисторов в последней ступени. Температурная стабилизация режима работы каскада обеспечивается устройством на транзисторе VT9.

Cхема защиты усилителя Радиотехника У-101


Рис.4.

Устройство защиты усилителя от перегрузки собрано на транзисторах VT11, VT12 и диодах VD3—VD6. При коротком замыкании нагрузки оно ограничивает выходной ток на уровне 2 А. Как уже говорилось, в «Радиотехнике У 101 стерео» предусмотрена также защита громкоговорителей от попадания на них постоянного напряжения при неисправности усилителя и защита транзисторов выходного каскада от перегрева. Напряжение ЗЧ поступает на громкоговорители через контакты реле К1 (рис. 4). Если усилитель исправен, оно срабатывает через 3. 5 с после включения питания, что устраняет щелчки, обусловленные переходными процессами в усилителе. Время задержки подключения громкоговорителей определяется параметрами цепи R10C3. С появлением постоянной составляющей (более 2 В любой полярности) транзисторы VT1, VT2 формируют напряжение, которое поступает на базу транзистора VT3 и закрывает его. В результате обмотка реле К1 обесточивается, и его контакты отключают громкоговорители от усилителя.

Это же устройство используется для автоматического отключения громкоговорителей при установке штекера наушников в разъем XS17, снабженный выключателем SA3, и перегреве мощных транзисторов.

Термореле собрано на микросхеме DA1. Функции терморезистора выполняет транзистор VT, включенный в одно из плеч моста R12R13R16R17. Питается мост стабилизированным напряжением через резисторы R14, R15, В исходном состоянии соответствующим выбором высокоточных резисторов мост разбалансирован таким образом, что напряжение на выводе 5 (относительно вывода 4) микросхемы DA1 равно 50±5мВ, а на ее выводе 10 отсутствует. При нагревании транзистора VT (он расположен на теплоотводе транзисторов выходного каскада) до 86. 90° мост балансируется, и напряжение на выходе микросхемы скачком повышается до питающего (+26В). В результате открывается транзисторный ключ VT4, и система защиты отключает громкоговорители от оконечных усилителей.

Cхема электронного индикатора уровня выходной мощности усилителя Радиотехника У-101


Рис.5.

Принципиальная схема электронного индикатора уровня выходной мощности с выводом информации на вакуумный катодолюминесцентный двухцветный дисплей показана на рис. 5. При выходной мощности, меньшей номинальной (—20. 0 дБ) светится линейка зеленого цвета, а при перегрузке (0. +5) дБ — красного. Работой дисплея HL1 управляет микросхема DDK обеспечивающая аналогопозиционное преобразование выходного сигнала каждого канала усилителя в соответствующий код. Пороговые напряжения срабатывания элементов коммутации микросхемы стабилизированы генератором тока на транзисторе VT2. Инвертор на транзисторе VT1 совместно с элементами микросхемы DDI образует генератор парафазных импульсов, поступающих на сетки дисплея в такт с подключением входов этой микросхемы к выходам ОУ DA1.1, DA1.2. Частота импульсов выбрана равной 150 Гц, определяется она номиналами элементов R11, С6. Обработка информации обоих каналов одним аналогопозиционным преобразователем обеспечивает идеальную согласованность характеристик индикации. Микросхема DA1 усиливает сигналы, поступающие с выпрямителей на диодах VD1, VD2 через интегрирующие цепи R1C1R4, R2C2R5 (время интеграции индикатора около 30, обратного хода — 500 мс). Параметрические стабилизаторы (VD4, VD5) обеспечивают стабильные показания индикатора при значительных изменениях питающих напряжений.

Всем привет! Представлять этот красивый, легендарный советский усилитель я не буду, а сразу же приступлю к описанию технологии работы над ним. Усилитель попал в мое владение довольно таки в неплохом внешнем и рабочем состоянии. Внешний вид моей Радиотехники У-101 представлен на фотографиях ниже.

Профилактика.

В первую очередь речь пойдет именно о профилактике. Как известно самым уязвимым элементом электрических схем, который зависит от времени, является электролитический конденсатор. Он высыхает с годами и теряет свою емкость. Замена всех советских электролитов на новенькие, импортные, заранее проверенные – это и есть профилактика усилителя Радиотехника У-101.

Для интереса, я замерил емкость двух электролитов на 5мкФ, которые стояли на платах усилителей мощности. Я не был удивлен, так как этого и ожидал. Вместо 5мкФ емкость составила около 30нФ, то есть емкости полностью высохли. Остальные я проверял ради интереса и был все-таки удивлен, что конденсаторы на плате блока питания имели емкость больше чем указано на банке. Сейчас такое бывает редко, особенно с китайскими конденсаторами.

Далее я поэтапно производил замену всех электролитов, плату блока питания оставил на потом. На ней я сделал несколько дополнительных отверстий для монтажа нескольких конденсаторов. В итоге я увеличил емкость в два раза относительно штатной, так как размеры позволяют это сделать с запасом, а емкость лишней не бывает. На шинах +-31В я установил по два электролита (в каждое плечо), емкостью 4700мкФ 50В каждый. А на шинах +-26В установил по два электролита (в каждое плечо), емкостью 2200мкФ 35В каждый.

Электролитические конденсаторы блока питания я зашунтировал пленочными конденсаторами емкостью 100-470нФ, по одному на каждое из плеч +-31В и +-26В.

После профилактики, усилитель начал дышать по новому, словно помолодел на лет 15-20.

Доработка.

Теперь немного расскажу про доработку усилителя Радиотехника У-101. Некоторые умельцы под словом «доработка» понимают переделку и выкидывают из корпуса все родные потроха, но это уже получается совсем другой усилитель…

Я внесу несколько незначительных изменений, которые улучшат работу Радиотехники У-101.

Один значительный недостаток, который реализован на заводе изготовителе, это нестабилизированное питание темброблока через гасящие резисторы R47 и R48 (смотрите схему). Гасящие резисторы хорошо подходят в цепях со статической нагрузкой (например, для светодиода). Темброблок имеет динамическую нагрузку. Также необходимо учитывать тот момент, что происходит пульсация напряжения на шинах +-31В при номинальной мощности усилителя. Поэтому, я добавил два интегральных стабилизатора LM7815 (+15В) и LM7915 (-15В), а вместо резисторов R47 и R48 поставил перемычки. Тем самым обеспечив темброблок усилителя Радиотехника У-101 биполярным стабилизированным напряжением постоянного тока +-15В.

Следующим этапом была замена проводов от выходов усилителей до задней панели на провода большего сечения.

Также были заменены родные, советские колодки под предохранители на импортные. Связано это с тем, что предохранители ненадежно фиксировались в родных колодках.

Некоторые разъемы и клеммы были заменены на пайку, чтобы исключить потерю контакта при вибрации.

Параллельно сети (первичной обмотки) я поставил неполярный конденсатор типа X2 емкостью 0.1мкФ для подавления помех из сети (от холодильника, стиральной машины).

Следующей доработкой была защита сигнальных проводов идущих от платы входов до темброблока, от различных наводок, в том числе 50Гц. Для этого я применил оплетку от коаксиального антенного кабеля. В две оплетки я поместил жгут из сигнальных проводов. Защитил экраны термоусаживаемой трубкой. С одной стороны (со стороны платы входов) вывел вывод от экрана (оплеток), и припаял этот вывод к средней точке блока питания (заземлил).

Еще очень хотелось заменить потенциометры, так как с годами они изнашиваются, и при регулировке они иногда вносят помехи. Хотелось, но не получилось, таких потенциометров в своем городе я, к сожалению не нашел.

Впрочем, профилактика и доработки прошли успешно, усилитель остался прежним и не изменился внутри. Это все та же Радиотехника У-101 у которой открылось второе дыхание.

Схема усилителя Радиотехника У-101 СКАЧАТЬ

ИСТОРИЯ И СРАВНЕНИЕ УНЧ модулей BMW — Интернет-магазин Bimmernav

Очень частый вопрос от информированного владельца BMW: «Какой модуль BMW ULF вы поставляете с комплектом Bluetooth? * На самом деле, это лучший вопрос, который вы могли бы задать продавцу любых модулей управления BMW, включая местного дилера BMW. Ответ от нас — новейший, который мы можем найти во всем мире, это . Последняя версия, доступная по всему миру с BMW . Причина в следующем:

Модуль управления Bluetooth BMW (ULF), также известный как «Универсальная система громкой связи BMW с беспроводной технологией Bluetooth®», был произведен компанией Visteon (подразделение автомобильной электроники Ford). Visteon предоставил BMW специальную версию их MACH Voice Link, начиная с 2002 года. Система Voice-Link была разработана для прямого подключения к разъему жгута проводов телефона BMW Universal II, который был установлен на всех BMW (кроме нового стиля), начиная примерно с Март 2002 г. Из-за некоторых начальных проблем с модулем Bluetooth первого поколения номер компонента 84 21 6 934 552 был прекращен в июне 2003 г. , в то время как Visteon работал вместе с BMW над решением некоторых проблем и выпуском новых выпусков номеров деталей, которые содержало обновленных версий аппаратного и программного обеспечения. Историю модулей ULF легко отследить, изучив электронный каталог запчастей BMW, как показано ниже, или матрицу совместимости BMW.

Доступные каталожные номера Bluetooth ULF от BMW

84 21 6934552 окончание срока службы 06/03 1-е поколение
84 21 6938 610 окончание срока службы 10/03 2-е поколение
84 21 6934 961 окончание срока службы 03/04 3-е поколение
84 21 6 950 089 окончание срока службы жизнь 06/04 4 поколение

84 21 6945387 конец срока службы 01/05 5-е поколение

84 10 6 955522 конец срока службы 10/05 6-е поколение

84 10 6 969 268 конец срока службы 04/06 7-е поколение

84 21 6 958 358 конец срока службы 05/06 8-е поколение

84 10 6 987 546 окончание срока службы 9/06 9-е поколение

84 10 6980130 конец срока службы 11/06 10-е поколение

84 10 29 конец срока службы 01/07 11-е поколение

84 10 9 145 007 конец срока службы 05/07 12-е поколение

84 10 9 154 358 текущее производство 13-е поколение

Интересно отметить, что не может приобрести у дилера в США какие-либо детали модуля ULF, кроме первого поколения 84 21 6 934 552 .Мне сказали, что это связано с наличием у BMW NA запасов этих старых запчастей и отказом BMW AG использовать старую технологию в новых автомобилях. С таким количеством единиц на складе им нужно как-то от них избавиться. Если вы покупаете новый BMW с модулем BMW Bluetooth / распознавания голоса (не Assist), вполне вероятно, что вы получите модуль 6-го поколения или новее (новые детали, используемые в серийных автомобилях BMW, похоже, не доступны для покупки нигде, кроме как б / у запчасти)

Разница между первым поколением и более поздними поколениями, по-видимому, является довольно тщательно охраняемым секретом, чтобы не мешать владельцам BMW покупать старую систему и вывозить их со склада BMW.

Информация, собранная ниже, получена в результате многочисленных бесед с инженерами по проекту и другими известными людьми …….

Номер детали BMW 84 21 6934552-02 Модуль ULF первого поколения — Предлагается другими поставщиками

УНЧ-модуль BMW первого поколения называется УНЧ-модулем первого поколения, поскольку он был первым УНЧ-модулем Bluetooth, установленным в автомобилях BMW, и первым со встроенной функцией распознавания голоса.

Эта версия модуля ULF первого поколения оснащена цифровым сигнальным процессором (DSP) старого поколения.DSP был обновлен, начиная с модуля 84 21 6 950 089 ULF, чтобы значительно улучшить качество голоса как в динамике, так и в микрофоне системы.

Эта версия модуля ULF первого поколения оснащена старым оборудованием и старым программным обеспечением. Ред .: 06 и SW Rev.:38. Основные различия в аппаратном обеспечении между первым поколением и более новым поколением 5 и выше связаны с отсутствием оптимизации антенны Bluetooth на 2.44 GHZ (подключение к мобильному телефону) И отсутствие поддержки нового DSP для улучшения качества голоса в режиме громкой связи. С точки зрения оборудования вы можете увидеть некоторые изменения компонентов, показанные на изображениях выше и ниже. Основные различия в программном обеспечении между первым поколением и новым поколением 5 и выше заключаются в отсутствии поддержки дополнительных функций, таких как просмотр SMS на дисплее BMW, а также в отсутствии поддержки дополнительных телефонов Bluetooth и функций передачи телефонной книги Bluetooth.С точки зрения программного обеспечения еще один способ сказать это — провести параллельное сравнение двух модулей, что я рад сделать для всех, кто захочет зайти. Например, мой телефон Sony Ericsson НЕ передает телефонную книгу в мой BMW с помощью модуля 552 ULF, хотя безупречно передает телефонную книгу на 84 21 6 945 387 или более высокую часть. По моему личному опыту использования, качество звука первого поколения не такое чистое, даже во время распознавания голоса есть некоторые статические помехи.Уже одно это является основной причиной, по которой я начал исследовать возможность приобретения УНЧ-модулей нового поколения, даже несмотря на то, что их было так сложно достать.

С точки зрения оптимизации и подключения антенны Bluetooth, ULF-модули первого-четвертого поколений несли более старую регистрацию FCC NT8 — 14b4093KAFSWM. Начиная с модуля 84 21 6 950 089 ULF, ОЧЕНЬ существенное изменение оборудования было сделано для улучшения соединения Bluetooth между модулем и сотовым телефоном. Подробная информация об этом изменении показана в следующей документации FCC. Обратите внимание на описание этого изменения; «в целях стабилизации и оптимизации генерации радиочастоты», что указывает на то, что соединение Bluetooth ULF модуля — третьего поколения нестабильно и НЕ оптимизировано для производительности . Ссылка «применять только изменения» относится к изменениям с модуля 84 21 6 934 961 на модуль 84 21 6 950 089 ULF. Это аппаратное изменение перенесено в новые модули ULF и может быть легко обнаружено по качеству звука в режиме громкой связи при сравнении модулей рядом.

В целом основные различия заключаются в качестве звука, производительности соединения Bluetooth и поддержке дополнительных функций, таких как SMS и дополнительные телефоны Bluetooth.

Номер детали BMW 84 10 9 154 358 Модуль ULF 13-го поколения — доступен на Bimmernav.com

Производство нового УНЧ-модуля 13-го поколения началось в мае 2007 года! со значительными изменениями в аппаратном и программном обеспечении для оптимизации качества звука без использования рук, ускорения связи между устройствами Bluetooth и поддержки дополнительных телефонов Bluetooth.Этот модуль ULF широко используется во многих модификациях BMW, хотя его нельзя купить у дилеров BMW в США. Покупки можно совершать только в больших количествах, таких как BMW в Германии. Модули ULF 13-го поколения имеют номер версии программного обеспечения 90 и номер версии аппаратного обеспечения 13. Другими словами, с момента выпуска модуля Bluetooth от BMW было произведено 13 значительных улучшений оборудования, а также 90 значительных изменений программного обеспечения и исправлений ошибок. Любой может увидеть на изображениях выше очевидные аппаратные изменения на изображениях выше.Программные изменения заметны в работе агрегата.

Начиная с модуля ULF 84 21 6 950 089 четвертого поколения, аппаратное обеспечение было значительно изменено, и FCC потребовала новый идентификатор FCC: регистрация FCC NT8 — 14B4093KAFSW2

С точки зрения программного обеспечения, программный алгоритм в DSP был изменен в новых модулях ULF, предлагая еще одно значительное улучшение качества голоса по сравнению с модулями ULF более ранней версии. Это изменение было наиболее значительным, хотя другие изменения программного обеспечения включают изменения в профиле Bluetooth OBEX, позволяющие переносить телефонные книги с большего количества телефонов Bluetooth на дисплеи BMW.

Мы обнаружили, что ULF-модуль 84 10 9 154 358 является значительно более производительным ULF-модулем, чем предыдущие поколения, и рекомендуем эту версию всем, кто интересуется Bluetooth.

Модули ULF 13-го поколения поддерживают большую емкость телефонной книги, включающую 1000 имен в адресной книге, по сравнению с только 500 именами в модулях ULF предыдущего поколения. Заметная разница может быть обнаружена при сопряжении новых устройств или при посадке в автомобиль, поскольку ULF 13-го поколения быстрее подключается к вашему телефону

* ПРИМЕЧАНИЕ: Наши комплекты Bluetooth поставляются с модулями BMW ULF последнего поколения. Доступны , как показано в матрице совместимости BMW (а НЕ проблемное первое поколение 84 21 954 552, которые продаются другими, будьте осторожны при приобретении более старых модулей ULF, как некоторые люди были трудности и несовместимы со старыми модулями ULF первого поколения. Зачем использовать наше решение Bluetooth? Мы советуем держаться подальше от любого модуля УНЧ BMW 84 21 954 552 1-го поколения и придерживаться более поздних версий.

Произошла ошибка

Повторите попытку позже или попробуйте нашу домашнюю страницу еще раз.
Bitte versuchen Sie es später oder schauen Sie ob die Homepage funktioniert.

Ошибка: E1020

Австралия Электронная почта

Максон Мотор Австралия Пти Лтд

Unit 1, 12-14 Beaumont Road
Гора Куринг-Гай Новый Южный Уэльс 2080
Австралия

Benelux E-Mail

maxon motor benelux B.V.

Josink Kolkweg 38
7545 PR Enschede
Нидерланды

Китай Эл. Почта

Максон Мотор (Сучжоу) Ко., Лтд

江兴东 路 1128 号 1 号楼 5 楼
215200 江苏
中国

Германия Эл. Почта

двигатель maxon gmbh

Truderinger Str. 210
81825 Мюнхен
Deutschland

Индия Электронная почта

maxon precision motor India Pvt.ООО

Niran Arcade, № 563/564
Новая Бел-Роуд,
RMV 2-я ступень
Бангалор — 560 094
Индия

Италия Электронная почта

maxon motor italia S.r.l.

Società Unipersonale
Via Sirtori 35
20017 Rho MI
Италия

Япония Эл. Почта

マ ク ソ ン ジ ャ パ ン 株式会社

東京 都 新宿 区 新宿 5-1-15
〒 160-0022
日本

Корея Электронная почта

㈜ 맥슨 모터 코리아

서울시 서초구
반포 대로 14 길 27, 한국 137-876

Португалия Эл. Почта

maxon motor ibérica s.а

C / Polo Norte № 9
28850 Торрехон-де-Ардос
Испания

Швейцария Эл. Почта

максон мотор аг

Брюнигштрассе 220
Постфах 263
6072 Sachseln
Schweiz

Испания Электронная почта

maxon motor ibérica s.a. Испания (Барселона)

C / Polo Norte № 9
28850 Торрехон-де-Ардос
Испания

Тайвань Эл. Почта

maxon motor Тайвань

8F.-8 №16, переулок 609 сек. 5
П. 5, Chongxin Rd.
Sanchong Dist.
Нью-Тайбэй 241
臺灣

Великобритания, Ирландия Эл. Почта

maxon motor uk Ltd

Maxon House, Hogwood Lane
Finchampstead
Беркшир, RG40 4QW
Соединенное Королевство

США (Восточное побережье) E-Mail

maxon precision motors, inc.

125 Девер Драйв
Тонтон, Массачусетс 02780
США

США (Западное побережье) E-Mail

maxon precision motors, inc.

1065 East Hillsdale Blvd,
Люкс 210
Фостер-Сити, Калифорния 94404
США

Что нового в CEDE 8.0

Стол Детали
[tDBHistory]

Добавлены столбцы: IsIgnorable, IsRolledBack, RolledBackScript.

[AIRExposure]. [Dbo]. [TLocFeature] Добавлен столбец: WetFloodProofingCode.
[AIRExposure].[dbo]. [tLayer]

Добавлены следующие столбцы для хранения финансовых условий, относящихся к модулю AIR Next Generation Detail Loss: Limit3, Limit4, Deductible3, Deductible4, AggregateLimitTypeCode, AggregateLimit, AggregateAttachmentPoint, AggregateDeductibleTypeCode, AggregateDeductible.

[AIRExposure]. [Dbo]. [TLayerCondition]

Добавлены следующие столбцы для хранения финансовых условий, относящихся к модулю AIR Next Generation Detail Loss: Deductible3, Deductible4, AggregateLimitTypeCode, AggregateLimit, AggregateAttachmentPoint, AggregateDeductibleConditionTypeCode, AggregateDeductible, LayerConditionName.

[AIRExposure]. [Dbo]. [TReinsAppliesToExp]

Добавлены следующие столбцы для хранения финансовых условий AIR Next Generation Detail Loss Module: RiskAggregateRetention, RiskAggregateLimit, RiskLimitReinstatement.

[AIRExposure]. [Dbo]. [TLocation]

Добавлены следующие столбцы для хранения финансовых условий, связанных с модулем AIR Next Generation Detail Loss: DamageFunctionID, GeocoderAccountId.

[AIRExposure]. [Dbo]. [TLocTerm]

Добавлены следующие столбцы для хранения финансовых условий, относящихся к модулю AIR с подробными сведениями о потерях следующего поколения: AggregateLimitTypeCode, AggregateLimit, MinMaxDeductibleTypeCode, MinimumDeductible, MaximumDeductible, AggregateDeductibleTypeCode, AggregateDeductible.

[AIRReference].[dbo]. [tAIRConstOccRegionConstXref]

Добавлены строительные коды для существующего региона Австралии (AUS): 204-206, 211-212, 231-238, 241-246, 251-260, 270-276, 2010-2013, 2015-2016, 2021-2022, 2031. , 2131-2132, 2141-2142, 2150-2152, 2210, 2211, 2221, 2231-2233, 2241-2243, 2251-2253, 2261-2263, 2270-2276, 2281-2286.

Добавлены строительные коды для существующего региона Центральноафриканской Республики (ЦАР): 138-141, 157, 159, 259, 260, 265-267, 270-276, 2010-2013, 2015-2016, 2021, 2022, 2031, 2131 , 2132, 2141-2142, 2150-2152, 2210-2211, 2221, 2231-2233, 2241-2243, 2251-2253, 2261-2263, 2270-2276, 2281-2286

[AIRReference].[dbo]. [tAIRConstOccRegionCountryXref] Добавлены коды стран для существующего региона ЦАР.
[AIRReference]. [Dbo]. [TActivityType]

Новые коды видов деятельности:

Код вида деятельности Описание
CMP_COPY Копировать TSRe Company
CONVRT_ULF Конвертировать файл ULF
EXPMOD Модификация экспозиции
IDTEVEXPRT Геопространственное кольцо терроризма для экспорта набора событий IDT
LOSS_VUL Уязвимость Modified Detail Loss
VULMODDEL Модификации уязвимости Удалить
VULMODEXP Экспорт модификаций уязвимостей
ВУЛМОДИМП Модификации уязвимостей Импорт
[AIRReference].[dbo]. [tActivityTypeActivityStageXref]

Новые этапы для поддержки новых видов деятельности.

[AIRReference [. [Dbo]. [TAIRConstruction]

Добавлен новый строительный код:

Код конструкции AIR Строительство Категория AIR Строительство
141 Бетон Железобетонная рама с деревянной рамой 2-го этажа или дополнением URM
[AIRReference [.[dbo]. [tAIRConstOccRegionOccXref]

Добавлены коды занятости для существующего региона ЦАР: 381-384.

Добавлены коды занятости для существующего региона Австралии: 381-384.

[AIRReference]. [Dbo]. [TCatalogModelXref]

Новые соответствия между кодами моделей и кодами моделей по каталогу:

Модель
Каталог Модель Код Код модели
8 8
15 15
27 25
51 51
[AIRReference].[dbo]. [tCatalogType]

Удален код типа каталога: EXT.

[AIRReference]. [Dbo]. [TConvertCL2Country]

Добавлены следующие строки:

OldAreaLevel1 OldAreaLevel1Name Код страны Название страны Описание OldAreaLevel1BriefName
283 Бонэйр и Синт-Эстатиус и Саба BQ Бонэйр и Синт-Эстатиус и Саба Карибские Нидерланды BQ
284 Кюрасао CW Кюрасао CW
[AIRReference].[dbo]. [tConvertCL2Currency]

Добавил следующую строку:

Старая валюта Коэффициент конверсии Код валюты OldCurrencyCode Валюта
Кубинский конвертируемый песо 1 CUC CUC Кубинский конвертируемый песо
[AIRReference].[dbo]. [tConvertCTCurrency]

Новые валюты:

[AIRReference]. [Dbo]. [TCountry]

Добавлены следующие страны:

Код страны Описание
BQ Бонэйр и Синт-Эстатиус и Саба
CW Кюрасао
INC Индия Урожай
[AIRReference].[dbo]. [tCountryCurrencyXref]

Добавлены новые коды валют для стран:

Код страны Валюта
BQ долларов США
CW ANG
[AIRReference].[dbo]. [tCountryIndustryLOBXref]

Удален существующий отраслевой кодекс ведения бизнеса для Новой Зеландии.

Добавлены следующие отраслевые бизнес-коды:

IndustryLineOfBusinessCode Код страны
2 BQ
2 CW
3 BQ
3 CW
4 AT
4 BE
4 BQ
4 СН
4 CW
4 DE
4 DK
4 FR
4 ГР
4 IE
4 Иллинойс
4 IT
4 LU
4 NL
4 НЕТ
4 PT
4 SE
5 BQ
5 CW
25 NZ
[AIRReference].[dbo]. [tCountryPerilXref]

Добавлены следующие строки:

Код страны MainPerilSetCode CombinedPerilSetCode
AG 4 8196
AI 4 8196
AN 4 8196
AW 4 8196
BL 4 8196
BQ 1 4097
BQ 4 8196
CU 4 8196
CW 1 4097
CW 4 8196
DM 4 8196
GD 4 8196
GP 4 8196
HT 4 8196
кН 4 8196
LC 4 8196
MQ 4 8196
MS 4 8196
ТК 4 8196
ВК 4 8196
VG 4 8196
[AIRReference].[dbo]. [tCurrency]

Добавлено:

Код валюты Валюта
CUC Кубинский конвертируемый песо
[AIRReference].[dbo]. [tEPCurveType]

Добавлены следующие строки:

EPCurveTypeCode EPCurveType Описание
Модель Модель Кривая модели EP
Опасность Опасность Кривая Peril EP
Зона Зона Кривая EP для зоны
ZonePeril ZonePeril Кривая ZonePeril EP
[AIRReference].[dbo]. [tEPTargetType]

Добавлены следующие строки:

EP Код типа цели EPTargetType Описание
RITRT Договор перестрахования Договор перестрахования
РПРГ Программа перестрахования Программа перестрахования
[AIRReference].[dbo]. [tExportType]

Добавил следующую строку:

ExportTypeCode ExportType Описание
IDTEVEXPRT Экспорт IDT Геопространственное кольцо терроризма для экспорта набора событий IDT
[AIRReference].[dbo]. [tFinancialPerspective] Добавил несколько рядов.
[AIRReference]. [Dbo]. [THazardAttribute]

Добавлены следующие строки:

Атрибут опасности, Код OutputTypeCode HazardAttributeTypeCode SubsetHazardAttributeTypeCode Атрибут опасности HazardFieldName HazardFieldType
227 HAZTC ЗНАЧЕНИЕ ПУСТО Снижение воздействия ветра во Флориде — зона воздействия 2010 TCFWMExposureAreaCode2010 МАЛЕНЬКИЙ
228 HAZTC ЗНАЧЕНИЕ ПУСТО Снижение воздействия ветра во Флориде — зона воздействия 2010 TCFWMWindSpeedRegionCode 2010 МАЛЕНЬКИЙ
229 HAZTC ЗНАЧЕНИЕ ПУСТО Снижение воздействия ветра во Флориде — зона воздействия 2010 TCFWMWindborneDebrisRegion 2010 БИТ
230 HAZTC ЗНАЧЕНИЕ ПУСТО Снижение воздействия ветра во Флориде — зона воздействия 2010 TCFWM HighVelocityWindRegion 2010 БИТ
[AIRReference].[dbo]. [tIndustryLineOfBusiness]

Добавлено:

  • IndustryLineOfBusiness = 25
  • Жилая земля
[AIRReference]. [Dbo]. [TIntensityAttribute] Добавил несколько рядов.
[AIRReference].[dbo]. [tMainPerilSubPerilXref] Добавил несколько рядов.
[AIRReference]. [Dbo]. [TModel]

Удаленные коды ModelCode: 230-237

[AIRReference]. [Dbo]. [TModelCountryXref] Добавил несколько рядов.
[AIRReference].[dbo]. [tObjectType]

Добавлен следующий ряд:

ObjectTypeCode ObjectType Описание
USERGEOMATCH_MAPPINGSET Набор сопоставления пользовательского геокода Набор сопоставления пользовательского геокода
[AIRReference].[dbo]. [tReinsuranceUNICEDELOB] Добавил несколько рядов.
[AIRReference]. [Dbo]. [TReinsuranceUNICEDEUpgradeMapping] Добавил несколько рядов.
[AIRReference]. [Dbo]. [TRiskMeasure]

Добавлены следующие строки:

RiskMeasureCode RiskMeasure Описание
ACC TRV + (Emp * ShiftPercent * InjuryPayout) Основное имущество TRV + (Количество сотрудников WC * Процент занятости в выбранной смене * Выплата за травмы в соответствии с выбранным типом травмы)
WCP Emp * ShiftPercent * InjuryPayout Количество сотрудников WC * Процент занятости в выбранной смене * Выплата за травмы в соответствии с выбранным типом травмы
[AIRReference].[dbo]. [tServiceEquipmentProtection]
Сервисное оборудование Защита Код Сервисное оборудование Защита Описание
3 Средняя защита от наводнения Индикатор защиты от наводнения вспомогательного оборудования (механические, электрические и сантехнические услуги), расположенного в затопляемых частях здания
4 Высокая защита от наводнений Индикатор защиты от наводнения вспомогательного оборудования (механические, электрические и сантехнические услуги), расположенного в затопляемых частях здания
[AIRReference].[dbo]. [tReinsuranceUNICEDEUpgradeMapping] Добавлен столбец: IsAlternateGeo.
[AIRReference]. [Dbo]. [TUNICEDE2CountryLOBXref]

Добавлены следующие строки:

UNICEDE2LineOfBusiness Код страны
6 BQ
6 CW
50 BQ
50 CW
51 BQ
51 CW
52 BQ
52 CW
53 BQ
53 CW
54 BQ
54 CW
55 BQ
55 CW
[AIRReference].[dbo]. [tValidtationError]

Добавлены следующие строки:

ValidationErrorCode ExposureTargetTypeCode ExposureField Правило валидации ValidationErrorMessage NameSpace ValidationErrorTypeCode
20066 LOC Код уровня соответствия географическому положению Код уровня соответствия географическому положению должен быть действительным кодом Код уровня соответствия географическому положению должен быть действительным кодом ВОЗДУХ.EntityDataModel.Exposure АВТОБУС
20067 LOC Код уровня расширенного соответствия GeoMatch Код уровня Enhanced GeoMatch должен быть действительным кодом Код уровня Enhanced GeoMatch должен быть действительным кодом ВОЗДУХ.EntityDataModel.Exposure АВТОБУС
20068 LOC Код геокодера Код геокодера должен быть действительным кодом Код геокодера должен быть действительным кодом ВОЗДУХ.EntityDataModel.Exposure АВТОБУС
20069 LOC Идентификатор учетной записи геокодера Идентификатор учетной записи геокодера не может быть длиннее 50 символов Идентификатор учетной записи геокодера не может быть длиннее 50 символов ВОЗДУХ.EntityDataModel.Exposure АВТОБУС
[AIRReference]. [Dbo]. [TGeocoder]

Добавлен следующий столбец:

GeocoderCode Геокодер Описание
СИНХРОНИЗАЦИЯ Syncsort Геокодирование с помощью Syncsort с использованием международных данных геокодирования на уровне улиц.
[AIRReference]. [Dbo]. [TOutputTable] Добавлены следующие значения OutputTable для поддержки интеграции AIR’s Next Generation Detail Loss Module в Touchstone 8.0: .
Таблица выводаSID Таблица вывода OutputTableTypeCode OutputDetailedAALCode Описание
68 LOSS_ByLocationByFacultative ФНГМ ПУСТО Добавлена ​​часть NGM Facultative по адресу
69 LOSS_ByLayerByFacultative ФНГМ ПУСТО Добавлена ​​часть NGM Facultative по слою
70 LOSS_ByTreaty РНГМ ПУСТО Добавлена ​​часть NGM Facultative по адресу
71 LOSS_ByLocationByTreaty РНГМ ПУСТО Добавлена ​​часть локации NGM по Договору
73 LOSS_ByTreatyExposureAttribute РНГМ ПУСТО Добавлена ​​часть NGM LOB по Договору
74 LOSS_ByLayerByTreaty РНГМ ПУСТО Добавлена ​​часть уровня NGM по Договору
75 LOSS_ByContractByTreaty РНГМ ПУСТО Добавлена ​​часть Контракта по NGM по Договору
76 LOSS_ByTreatyExposureAttributeGeo РНГМ ПУСТО Добавлена ​​часть NGM LOB по соглашению Exposure Attribute Geo
[AIRReinsurance].[dbo]. [tReinsurance]

Добавлены следующие столбцы для поддержки интеграции модуля AIR Next Generation Detail Loss в Touchstone 8.0: RiskAggregateRetention, RiskAggregateLimit, RiskLimitReinstatement.

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Повышенная эффективность анализа белков in situ путем лигирования близости с использованием зондов UnFold

Культура клеток

Линия клеток кератиноцитов HaCaT и линия иммортализованных фибробластов BJ hTert, оба человеческого происхождения, выращивались при 37 ° C и 5% CO 2 в среде Игла, модифицированной Дульбекко (DMEM), с добавлением 10% фетальной бычьей сыворотки (FBS), 50 единиц / мл пенициллина, 50 мкг / мл стрептомицина и 1 мМ L-глутамина (все от Thermo Scientific).

Дизайн олигонуклеотидов

Последовательности с подходящими характеристиками были сконструированы и оценены in silico с использованием программного пакета NUPACK (www.nupack.org) 37 . Все олигонуклеотиды, модифицированные альдегидом, были приобретены у Trilink Biotechnologies, а другие олигонуклеотиды были приобретены у Integrated DNA Technologies (таблица 1).

Таблица 1 Олигонуклеотидные последовательности.

Конъюгация вторичных антител

Ослиные антикроличьи, ослиные антимышиные и ослиные антикозьи антитела (Jackson ImmunoResearch), по 350 мкг каждое, концентрировали с использованием центробежного фильтра Amicon Ultra 10 K (Merck Millipore) в соответствии с инструкции производителя к концентрации> 3 мг / мл в PBS.Сшивающий агент S-HyNic (Solulink) растворяли в диметилсульфоксиде (ДМСО) (Sigma Aldrich) до 20 мМ и сшивающий агент и антитела смешивали с 25-кратным молярным избытком сшивающего агента по сравнению с антителами. Смесь инкубировали в защищенном от света месте при осторожном вращении при комнатной температуре в течение 2,5 часов. После активации антител буфер был заменен на 150 мМ NaCl и 100 мМ NaHPO 4 pH 6,0 с использованием предварительно промытых колонок Zeba Spin Desalting 7K MWCO (Thermo Scientific). Затем антитела смешивали с олигонуклеотидами, модифицированными альдегидом (таблица 1), при молярном соотношении антитело: олигонуклеотид 1: 3.Анилин добавляли до конечной концентрации 10 мМ, чтобы катализировать реакцию конъюгации. Смесь антитело-олигонуклеотид инкубировали в защищенном от света месте с осторожным вращением при комнатной температуре в течение 2 часов. Сразу после инкубации буфер заменяли на PBS, используя предварительно промытую колонку Zeba Spin Desalting Column 7K MWCO. Конъюгированные антитела очищали от оставшихся неконъюгированных антител и олигонуклеотидов с помощью ÄKTA Pure HPLC (GE Healthcare) с использованием колонки Superdex 200 10/300 (GE Healthcare).Собранные фракции после очистки ВЭЖХ подтверждены электрофорезом. Вкратце, конъюгаты смешивали с буфером для образцов Novex TBE-Urea (Life Technologies) и разделяли на 10% геле Novex TBE-Urea Gel в 15 лунках (Life Technologies) при 180 В в течение 50 мин. ДНК визуализировали с использованием красителя SYBR Gold Nucleic Acid Gel Stain (Life Technologies) и белка с использованием красителя Coomassie (Bio-Rad, Hercules, США). Окрашивание SYBR Gold визуализировали с помощью Bio-Rad Gel-Doc XR (Bio-Rad), а окрашивание по Кумасси с использованием сканера Odyssey (Li-Cor Bioscience) при длине волны 700 нм.Концентрации конъюгатов определяли с помощью анализа общего белка Dot-it Spot-it (http://dot-it-spot-it.com, Maple Stone AB) 38 в соответствии с инструкциями производителя с образцом, разведенным в PBS. содержащий 1% SDS и известную серию разведений контрольных ослов против кроликов / ослов против мышей для сравнения. Мембраны Dot-it Spot-it сканировали с помощью Epson Perfection V600 Photo (Epson) и анализировали с помощью ImageJ и Excel. Около 1–15% вторичных антител выделяется в виде конъюгированных зондов.

Конъюгация первичных антител

Поликлональные антитела против человеческого IL 6 антител (AF-206-NA, R&D Systems) были ковалентно связаны с олигонуклеотидами. 10 мкг антител на конъюгированный зонд PLA при концентрации 2 мкг / мкл в PBS активировали добавлением 33,3-кратного молярного избытка дибензилциклооктинного эфира NHS (сложный эфир DBCO-NHS; Jena Bioscience), только что растворенного в DMSO (Sigma -Aldrich) и инкубировали при комнатной температуре в течение 30 мин. После этого активированные антитела очищали от DBCO-NHS с использованием колонок Zeba Spin 7K MWCO (Thermo Scientific), уравновешенных PBS.Затем активированные антитела разделяли на две аликоты, смешивали с 2,5-кратным молярным избытком соответствующих олигонуклеотидов, модифицированных азидом, и инкубировали в течение ночи при 4 ° C.

Применение зондов

на месте

Клетки HaCat высевали с плотностью приблизительно 120 000 клеток / см 2 и выращивали в течение 1-2 дней на 8-луночных камерах Lab-Tek II (Sigma-Aldrich) до 70-80% слияния. Приблизительно 47 000 клеток / см. 2 клеток BJ hTert высевали на предметные стекла и выращивали в течение ночи.Клетки BJ hTert голодали по сыворотке в DMEM в течение ночи. Затем клетки инкубировали с 50 нг / мл PDGF-BB или без него в DMEM в течение 1 часа на льду. В качестве альтернативы, чтобы исследовать фосфорилирование нижестоящих сигнальных белков, клетки инкубировали в течение 15 мин при 37 ° C. Клетки дважды промывали ледяным PBS перед фиксацией 3,7% формальдегидом на льду в течение 15 минут с последующими двумя последовательными промываниями в PBS и обезвоживанием в 70% EtOH перед хранением при -20 ° C до использования.

Примерно 15 000 клеток HCT116 на лунку высевали в 96-луночный планшет (NUNC) и оставляли для прикрепления на 48 часов.Впоследствии клетки голодали по сыворотке в течение 5 часов в среде DMEM. Затем клетки инкубировали с 100 нг / мл EGF в течение 3 мин при 37 ° C. Непосредственно после стимуляции клетки фиксировали 3,7% формальдегидом на льду в течение 30 минут с последующими двумя последовательными промываниями PBS. Клетки использовались напрямую.

Анонимные срезы кожи FFPE на предметных стеклах были предоставлены Olink Bioscience AB, и их использование было одобрено местным комитетом по этическим стандартам (Uppsala 2005: 347). Срезы тканей обрабатывали по стандартным методикам.Слайды депарафинизировали в 100% ксилоле (три последовательные инкубации по 5 мин, 5 мин и 1 мин). Затем ткани регидратировали при уменьшающихся концентрациях этанола, начиная с 99% этанола дважды в течение 3 минут, 95% этанола дважды в течение 5 и 3 минут, соответственно, и, наконец, 70% этанола в течение 3 минут. Затем предметные стекла трижды промывали водой и извлекали антиген. Последнее выполняли в скороварке, где предметные стекла кипятили в 1-кратном растворе для извлечения Dako Target (Agilent) при давлении 2 атм и 125 ° C в течение 4 минут, а затем при 90 ° C в течение 3 минут.Затем срезы ткани охлаждали до комнатной температуры и промывали водой. После этого образцы хранили в PBS до использования.

Размороженные клетки регидратировали в PBS в течение 5 минут при комнатной температуре и повышали проницаемость с помощью 0,2% TritonX100 в PBS в течение 5 минут при комнатной температуре с последующей промывкой в ​​PBS. Для анализов EGFR и Shp2 клетки пермеабилизировали 0,1% TritonX100 в PBS в течение 5 минут при комнатной температуре, а затем фосфо-сайты стали доступными путем инкубации с 1% SDS в PBS в течение 5 минут с последующей интенсивной промывкой PBS. .

Клетки и срезы тканей инкубировали с 50% блокирующим буфером Odyssey (Li-Cor Bioscience) в 1 × трис-буферном физиологическом растворе (TBS) в течение 30 минут при 37 ° C. Кроличьи антитела против β-катенина (# 7199, Santa Cruz Biotechnology) применяли в разведении 1: 200 в блокирующем буфере, мышиные антитела против E-кадгерина (# 610182, BD biosciences) в концентрации 1: 100, кроличьи антитела -PDGFR-β-антитела (# 3169, Cell Signaling Technology) при 1: 100, мышиные антитела против pY100 (# 9411, Cell Signaling Technology) при 1: 200, мышиные антитела против Akt (# 2920, Cell Signaling Technology) при 1: 100, кроличьи антитела против pAkt (# 4060, Cell Signaling Technology) в соотношении 1:50, мышиные антитела против ERK1 / 2 (# 4696, Cell Signaling Technology) в концентрации 1: 100 и кроличьи антитела против p ERK1 / 2 (# 4370, Cell Signaling Technology) в соотношении 1: 100.Мы использовали козьи антитела против EGFR (AF231, RnD Systems) в соотношении 1:10 000, кроличьи антитела, направленные против pY1068 EGFR (# 3777, Cell Signaling Technology), в концентрации 1: 1000, козьи антитела против Shp2 (PA5–17956, Thermo Fisher) при 1: 1000, и кроличий анти-pY542 Shp2 (ab62322, Abcam) при 1: 5000. Парные комбинации первичных антител кролика и мыши, а также козы и кролика инкубировали с образцами в течение ночи при 4 ° C в увлажненной камере. После инкубации слайды промывали 3 раза по 3 мин каждое в TBS с 0,05% Tween 20 (TBS-T) перед добавлением вторичных зондов.

Обычные зонды для in situ Зонды PLA или UnFold разводили в блокирующем буфере до 20, 66, 200, 600 или 1800 нг / мл и инкубировали на предметных стеклах в течение 60 минут при 37 ° C. После инкубации предметные стекла промывали 3 раза по 3 мин каждое в TBS-T.

Зонды UnFold расщепляли добавлением 0,05 ед. / Мкл UNG и 0,025 ед. / Мкл endoIV в буфере для переваривания (20 мМ трис-HCl (pH 7,6), 30 мМ NaCl, 1 мМ EDTA, 100 мМ KCl и 1 нМ дитиотреитола ( DTT)) с добавлением 0,25 мг / мл BSA (Sigma-Aldrich) в течение 45 мин при 37 ° C.Затем предметные стекла дважды промывали TBS-T в течение 3 мин. Циркуляризационные олигонуклеотиды для двух конструкций зондов лигировали с использованием 0,02 ед / мкл ДНК-лигазы Т4 (Thermo Scientific) в буфере ДНК-лигазы Т4 с добавлением 0,25 мг / мл БСА в течение 30 минут при 37 ° C, после чего предметные стекла дважды промывали в течение 3 минут. в ТБС-Т. RCA выполняли путем добавления 0,5 ед. / Мкл полимеразы phi29 (Thermo Scientific) в буфер для полимеразы phi29 (Thermo Scientific) с добавлением 7,5 нг / мл PolyA (Sigma-Aldrich), 0,25 мМ dNTP и 0.25 мг / мл БСА в течение 60 мин при 37 ° C, с последующими двумя промывками по 3 мин в TBS-T. Продукты RCA и ядра визуализировали путем инкубации слайдов с 0,025 мкМ флуоресцентно-меченного детектирующего олигонуклеотида и 40 мкг / мл Hoechst 33342 в PBS с добавлением 2,5 мкг / мл ДНК спермы лосося и 0,25 мг / мл BSA в течение 30 мин при 37 ° С. Перед нанесением на монтажную среду Vectashield (Vector Laboratories) предметные стекла дважды промывали в течение 10 минут в 1xTBS и один раз в течение 15 минут в 0,2 × TBS.

Вестерн-блоттинг

Стимуляции в основном проводили, как описано в Heldin et al ., 2017 39 . Вкратце, клетки BJ hTert переносили в планшет для культивирования клеток (50000 клеток / см 2 ) и давали им прилипнуть и растекаться в течение ночи, после чего клетки голодали в течение ночи и стимулировали 50 нг / мл PDGF-BB при 37 ° C. или на льду, как указано. Стимуляции на льду предшествовала 10-минутная предварительная инкубация на льду. После указанных обработок клетки кратковременно промывали PBS на льду и лизировали в буфере для образцов 2 × NuPAGE ™ LDS с добавлением 100 мМ DTT (далее именуемого буфером для образцов).Образцы денатурировали при 95 ° C в течение 5 минут, затем подвергали электрофорезу в полиакриламидном геле с бис-трис и затем переносили на PVDF-мембрану с использованием Iblot2. Chameleon Duo (Li-core) использовали в качестве маркера размера молекул. Мембраны блокировали блокирующим буфером Odyssey (LI-COR Biosciences, разведенный 1: 3 в TBS) в течение 2 часов перед инкубацией в течение ночи при 4 ° C с первичными антителами (кроличьи анти-PDGFR-β (# 3169, Cell Signaling Technology) при 1: 1000, мышиное антитело к pY751-PDGFR-β (# 3166, Cell Signaling Technology) в концентрации 1: 1000, кроличье антитело против pY857-PDGFR-β (# 3170, Cell Signaling Technology) в концентрации 1: 1000, мышиное антитело против AKT (# 2920, Cell Signaling Technology) при 1: 500, кроличьи анти-pAKT (# 4060, Cell Signaling Technology) при 1: 500, β-актин (sc-47778, Santa Cruz Biotechnology) при 1: 1000 и кроличьи анти- p ERK1 / 2 (# 9101, Cell Signaling Technology) при 1: 1000).Мембраны промывали 4 × 10 мин в 0,05% Tween-20 в TBS и инкубировали с соответствующими флуоресцентно меченными вторичными антителами (Alexa 680 и IRDye800), разведенными в блокирующем буфере. Наконец, мембраны промывали 0,05% Tween-20 в TBS в течение 4 × 10 мин и, наконец, в TBS в течение 10 мин. Все мембраны сканировали с использованием сканера Odyssey (LI-COR Biosciences).

Развернуть по сравнению с обычными

in situ PLA-зондами по сравнению с ELISA для обнаружения белков в фазе раствора

Лунки 96-луночного микротитровального планшета (R&D Systems) были покрыты 800 нг на лунку человеческих антител к IL-6 (AF- 206-NA, R&D Systems), разбавленный буфером для покрытия (1.5 г Na 2 CO 3 , 2,93 г NaHCO 3 , pH 9,6) при 4 ° C в течение ночи. После этого лунки блокировали 1% БСА в 1 × PBS в течение 60 мин при комнатной температуре. Затем планшеты промывали промывочным буфером (1 × PBS, 0,5% BSA и 0,05% Tween 20), и такие же промывки использовали после каждого этапа анализа.

Рекомбинантный белок человеческого IL-6 (206-IL-010, R&D Systems) разводили в буфере PLA до концентраций в диапазоне от 500 пМ до 0 пМ для построения стандартной кривой и добавляли в лунки с последующими промываниями.Стандартные зонды in situ PLA и зонды UnFold инкубировали в буфере PLA (0,1% BSA (New England Bio-labs), 0,05% Tween (Sigma-Aldrich), 0,1 мкг / мкл ДНК спермы лосося (Invitrogen), 100 нМ). IgG козы (Sigma-Aldrich), 1 мМ D-биотин (Invitrogen), 5 мМ EDTA, 1 × PBS) в течение 5-10 мин для блокирования неспецифического связывания перед объединением пар зондов.

Обычные зонды in situ PLA или UnFold в конечной концентрации 150 нг / мл добавляли в каждую лунку с последующей инкубацией при комнатной температуре в течение 60 минут.После двух промывок 50 мкл 0,05 Ед / мкл UNG, 0,01 Ед / мкл EndoIV в 1 × EndoIV буфере (NEB) добавляли в реакциях с использованием зондов UnFold с последующей инкубацией в течение 30 минут при 37 ° C и затем промываниями.

После этого смесь для лигирования (0,25 мг / мл BSA, 1 × T4 ДНК-лигазный буфер без DTT, 1 мМ АТФ, 2,5 мМ NaCl, 125 нМ двух олигонуклеотидов циркуляризации (для обычного in situ PLA), 0,02 U / мкл ДНК-лигазы Т4 (New England Bio Labs)) добавляли в каждую лунку и инкубировали в течение 30 мин при 37 ° C с последующими промываниями.После этого смесь RCA (0,25 мг / мл BSA, 1 × буфер для полимеразы Phi29 (Fermentas), 0,25 мМ dNTP (Fermentas), 0,05 ед / мкл ДНК-полимеразы Phi29 (Fermentas) добавляли в каждую лунку с последующей инкубацией при 37 ° C). C в течение 90 мин и последующие промывания. Раствор для гибридизации, содержащий 50 пМ детектирующих олигонуклеотидов, меченных пероксидазой хрена, в 20% формамиде и 2 × SSC, добавляли в лунки и инкубировали в течение 30 минут при 37 ° C с последующими промываниями. мкл тетраметилбензидина, субстрата пероксидазы хрена (TMB; Sigma-Aldrich), уравновешенного при комнатной температуре, добавляли в каждую лунку и инкубировали в течение 10 мин.50 мкл 1 М H 2 SO 4 добавляли в каждую лунку, чтобы остановить реакцию, и колориметрические изменения регистрировали при 450 нм в течение 30 минут с использованием планшет-ридера для ELISA.

ELISA на IL-6 (D6050, R&D systems) выполняли в соответствии с инструкциями производителя. Серия разведений антигена была расширена для ELISA, чтобы можно было сравнить с анализами UnFold и in situ PLA.


Для всех условий эксперимента было получено не менее трех изображений.Используемый микроскоп представлял собой Zeiss Imager Z2, управляемый программным обеспечением Zen 2 (синяя версия). Все изображения были получены с помощью масляного объектива 40 × / 1,4 и камеры Hamamatsu C11440. Образцы возбуждались источником света HXP 120 В (интенсивность света 50%) и отображались с использованием наборов фильтровальных кубиков от Zeiss (номер 49 (№ 488049-9901-000), 38 HE (№ 489038-9901-000) и 43 HE. (# 489043-9901-000)) подходит для длин волн флуоресценции DAPI, FITC и Cy3. Время экспозиции составляло 40 мс для DAPI, 510 мс для FITC и 1.5 с для Cy3 во время получения изображения.

Анализ изображений

Анализ изображений и количественная оценка были выполнены с использованием программного обеспечения CellProfiler версии 2.1.1, доступного на платформе Broad Institute Imaging Platform 40 . Был создан конвейер для количественной оценки сигнала с небольшими модификациями между анализами и экспериментами с помощью следующих модулей: IdentifyPrimaryObjects , IdentifySecondaryObjects , EnhanceOrSuppressFeatures , MaskObjects и ExportTo1914preadsheet.Во-первых, IdentifyPrimaryObjects использовался для идентификации любого ядра размером от 40 до 180 пикселей и выше установленного вручную порога на изображениях, окрашенных по Хехсту. После этого при заполнении объектами ядра модуль IdentifySecondaryObjects использовался для расширения из ядра на 45 пикселей или 80 пикселей для ячеек HaCats и BJ hTert, соответственно, для определения ячеек. Изображения Cy3 с сигналами сначала были отфильтрованы для удаления фона более 12 пикселей в диаметре с помощью белого фильтра-шапочки с использованием функции улучшения пятен в модуле EnhanceOrSuppressFeatures .После этого отфильтрованные изображения пропускались через другой модуль IdentifyPrimaryObjects для обнаружения сигналов, устанавливая предел размера 1–12 пикселей и ручной порог 0,025. Любой сигнал за пределами определенных ячеек был удален с помощью модуля MaskObjects , чтобы избежать любых сигналов от ячеек, которые не подсчитывались и, следовательно, не включались в анализ. После этого данные о количестве подсчитанных ячеек и маскированных сигналов на изображение были экспортированы в файл CSV с помощью модуля ExportToSpreadsheet для расчетов.

Считывание и анализ микротитровальных планшетов

Данные оптической плотности регистрировали с использованием считывающего устройства для микротитровальных планшетов Safire II, и оптические плотности (OD) при 450 нм, что является оптимальной длиной волны для измерения продуктов пероксидазной реакции, были экспортированы и далее проанализированы с помощью программного обеспечения Microsoft Excel и ImageJ. {CurveSlope}} $$

(1)

ПЕНА С ОТКРЫТОЙ ЯЧЕЙКОЙ, МОДИФИЦИРОВАННАЯ ГИДРОФОБИНАМИ

Настоящее изобретение относится к пенопласту с открытыми ячейками на основе продукта конденсации меламиноформальдегида, полиуретана или полиимида, который был модифицирован гидрофобинами, к способу получения таких пен и их использованию для поглощения органических жидкостей. в качестве защиты от утечек и утечек в хранилищах жидкости и для разделения жидкости и жидкости.

Эластичные пены с открытыми ячейками на основе меламиноформальдегидных смол, полиуретанов или полиимидов в принципе известны. В качестве примера можно сослаться на «Пенопласты», в частности, на разделы «4.6 Пены из меламиноформальдегидных (MF) смол» и «4.9 Полиимидные (PI) пены» и «Полиуретаны — 7.1 Гибкие пены» в каждом из них. дело в Энциклопедии промышленной химии Ульмана, 7-е издание, 2006 г., электронное издание, Wiley-VCH, Weinheim, New York 2006. Способы производства таких пен на основе меламиноформальдегидных смол раскрыты, например, в EP-A 17 672, EP -A 37 470 или WO 01/94436.

Эластичные пены с открытыми ячейками на основе меламиноформальдегидных смол отличаются сравнительно низкой плотностью, хорошей огнестойкостью, а также высокой жаропрочностью и низкотемпературной стабильностью. Они подходят, в частности, для теплоизоляции зданий, транспортных средств, трубопроводов или резервуаров, для шумоизоляции, а также в качестве изоляционного и амортизирующего упаковочного материала.

Необработанные меламиноформальдегидные пены очень быстро абсорбируют как гидрофильные, так и гидрофобные жидкости. Поглощение воды может отрицательно влиять на свойства, например, увеличивать плотность или ухудшать теплоизоляционный эффект.

DE-A 100 11 388 раскрывает пену из меламиновой смолы с открытыми ячейками, чья структура ячеек покрыта фторалкиловым сложным эфиром. Это снижает способность пенопласта меламиновой смолы поглощать воду и масло.

Из европейского патента ЕР-А 633 283 известно снижение водопоглощения меламиноформальдегидной пены путем покрытия структуры пены гидрофобным материалом, в частности водной эмульсией силиконовой смолы. В примерах используется пена с кажущейся плотностью 11 кг / м 3 , которая на дополнительной стадии процесса покрывается гидрофобным агентом и после обработки имеет кажущуюся плотность 72 кг / м 3 и 120 кг / м 3 .Более высокая плотность крайне невыгодна для приложений, чувствительных к весу, таких как, например, приложения в автомобилестроении и, в частности, в самолетостроении и в космических путешествиях.

Гидрофобины — это небольшие белки, состоящие из примерно 100–150 аминокислот, которые встречаются в мицелиальных грибах, например Schizophyllum commune . Обычно они содержат 8 цистеиновых единиц. Гидрофобины могут быть выделены из природных источников, но также могут быть получены с помощью методов генной инженерии, как описано, например, в WO 2006/082251 или WO 2006/131564.

В предшествующем уровне техники предлагалось использование гидрофобинов для различных применений.

WO 96/41882 предлагает использование гидрофобинов в качестве эмульгаторов, загустителей, поверхностно-активных веществ, для гидрофилизации гидрофобных поверхностей, для улучшения водостойкости гидрофильных субстратов, для получения эмульсий типа масло в воде или воды в воде. масляные эмульсии. Кроме того, предлагаются фармацевтические применения, такие как производство мазей или кремов, а также косметические применения, такие как защита кожи или производство шампуней для волос или ополаскивателей для волос.EP 1252516 раскрывает покрытие различных субстратов раствором, содержащим гидрофобины, при температуре от 30 до 80 ° C.Кроме того, использование в качестве деэмульгатора (WO 2006/103251), в качестве замедлителя испарения (WO 2006/128877) или загрязнения например, был предложен ингибитор (WO 2006/103215).

Использование гидрофобинов для модификации пен с открытыми ячейками на основе продуктов конденсации меламиноформальдегида, полиуретанов или полиимидов до сих пор не известно.

Целью изобретения было предоставить модифицированный пенопласт с открытыми порами на основе продуктов конденсации меламиноформальдегида, полиуретанов или полиимидов с новым типом профиля свойств.

Соответственно, была обнаружена пена с открытыми ячейками на основе продукта конденсации меламиноформальдегида, которая была модифицирована по меньшей мере одним гидрофобином.

Кроме того, был обнаружен способ получения такой пены, в котором немодифицированный пенопласт с открытыми ячейками на основе продукта конденсации меламино-формальдегида, полиуретана или полиимида обрабатывают водным раствором гидрофобина.

Был обнаружен еще один способ производства, при котором производство пенопласта с открытыми ячейками осуществляется в присутствии по меньшей мере одного гидрофобина.

Наконец, такие модифицированные пены используются для различных целей, в частности, для шумоизоляции и теплоизоляции, а также для отделения органических фаз от эмульсий или смесей с водой.

Подробности изобретения следующие:

Для целей настоящего изобретения термин «гидрофобины» следует понимать ниже как означающий полипептиды общей структурной формулы (I)


X n -C 1 —X 1-50 —C 2 —X 0-5 —C 3 —X 1-100 —C 4 —X 1-100 —C 5 —X 1-50 —C 6 —X 0-5 —C 7 —X 1-50 —C 8 —X м (I)

где X может быть любая из 20 встречающихся в природе аминокислот (Phe, Leu, Ser, Tyr, Cys, Trp, Pro, His, Gin, Arg, Ile Met, Thr, Asn, Lys, Val, Ala, Asp, Glu, Gly).Здесь радикалы X могут быть одинаковыми или разными. Здесь индексы рядом с X в каждом случае представляют количество аминокислот в соответствующей части последовательности X, C представляет собой цистеин, аланин, серин, глицин, метионин или треонин, где по крайней мере четыре радикала, называемые C, представляют собой цистеин, и индексы n и m, независимо друг от друга, представляют собой натуральные числа от 0 до 500, предпочтительно от 15 до 300.

Кроме того, полипептиды согласно формуле (I) характеризуются тем свойством, что при комнатной температуре после покрывая стеклянную поверхность, они вызывают увеличение угла смачивания капли воды по меньшей мере на 20 °, предпочтительно по меньшей мере 25 ° и особенно предпочтительно 30 °, в каждом случае по сравнению с углом смачивания капли воды одинакового размера с стеклянная поверхность без покрытия.

Аминокислоты с названиями от C 1 до C 8 предпочтительно представляют собой цистеины; однако они также могут быть заменены другими аминокислотами с аналогичным заполнением пространства, предпочтительно аланином, серином, треонином, метионином или глицином. Однако по меньшей мере четыре, предпочтительно по меньшей мере 5, особенно предпочтительно по меньшей мере 6 и, в частности, по меньшей мере 7 позиций от C 1 до C 8 должны состоять из цистеинов. Цистеины в белках согласно изобретению могут присутствовать либо в восстановленной форме, либо образовывать дисульфидные мостики друг с другом.Особое предпочтение отдается внутримолекулярному образованию мостиков С-С, в особенности с по меньшей мере одним, предпочтительно 2, особенно предпочтительно 3 и очень предпочтительно 4 внутримолекулярными дисульфидными мостами. В случае описанного выше обмена цистеинов на аминокислоты с аналогичным заполнением пространства, C-положения, заменяемые попарно, преимущественно представляют собой те, которые могут образовывать внутримолекулярные дисульфидные мостики друг с другом.

Если в положениях, обозначенных как X, также используются цистеины, серины, аланины, глицины, метионины или треонины, нумерация отдельных положений C в общих формулах может соответственно измениться.

Предпочтение отдается использованию гидрофобинов общей формулы (II)


X n —C 1 —X 3-25 —C 2 —X 0-2 —C 3 —X 5-50 —C 4 —X 2-35 —C 5 —X 2-15 —C 6 —X 0-2 —C 7 — X 3-35 -C 8 -X m (II)

для осуществления настоящего изобретения, где X, C и индексы рядом с X и C имеют вышеуказанное значение, индексы n и m являются числа от 0 до 350, предпочтительно от 15 до 300, белки, кроме того, отличаются вышеупомянутым изменением угла смачивания, и, кроме того, по меньшей мере 6 радикалов, называемых C, представляют собой цистеин.Особенно предпочтительно, чтобы все радикалы C были цистеином.

Особое предпочтение отдается использованию гидрофобинов общей формулы (III)


X n -C 1 -X 5-59 -C 2 -C 3 -X 11- 39 —C 4 —X 2-23 —C 5 —X 5-9 —C 6 -C 7 —X 6-18 —C 8 —X m (III)

где X, C и индексы рядом с X имеют указанное выше значение, индексы n и m представляют собой числа от 0 до 200, белки также отличаются указанным выше изменением угла смачивания и не менее 6 радикалов, обозначенных C, представляют собой цистеин.Особенно предпочтительно, чтобы все радикалы C были цистеином.

Радикалы X n и X m могут быть пептидными последовательностями, которые естественным образом также присоединены к гидрофобину. Однако один или оба радикала также могут быть пептидными последовательностями, которые в природе не присоединены к гидрофобину. Под ними также следует понимать те радикалы X n и / или X m , в которых пептидная последовательность, встречающаяся в природе в гидрофобине, расширена пептидной последовательностью, не встречающейся в природе в гидрофобине.

Если X n и / или X m представляют собой пептидные последовательности, не связанные в природе с гидрофобинами, такие последовательности обычно имеют длину по меньшей мере 20, предпочтительно по меньшей мере 35 аминокислот. Это могут быть, например, последовательности от 20 до 500, предпочтительно от 30 до 400 и особенно предпочтительно от 35 до 100 аминокислот. Такой радикал, не присоединенный естественным образом к гидрофобину, будет также упоминаться ниже как партнер слияния. Это предназначено для выражения того, что белки могут состоять по меньшей мере из одной части гидрофобина и одной части партнера слияния, которые не встречаются вместе в этой форме в природе.Гидрофобины слияния партнера слияния и гидрофобиновой части раскрыты, например, в WO 2006/082251, WO 2006/082253 и WO 2006/131564.

Партнер слияния может быть выбран из большого количества белков. Возможно присоединение только одного партнера по слиянию к гидрофобиновой части или также для множества партнеров слияния, которые могут быть присоединены к гидрофобиновой части, например, на аминоконце (X n ) и на карбокси-конце. (X м ) гидрофобиновой части.Однако также возможно, например, чтобы два партнера слияния были присоединены к одной позиции (X n или X m ) белка согласно изобретению.

Особенно подходящими партнерами слияния являются белки, которые встречаются в природе в микроорганизмах, в частности, в E. coli или Bacillus subtilis. Примерами таких партнеров слияния являются последовательности yaad (SEQ ID NO: 16 в WO 2006/082251), yaae (SEQ ID NO: 18 в WO 2006/082251), убиквитин и тиоредоксин.Также очень подходящими являются фрагменты или производные этих указанных последовательностей, которые составляют только часть, например от 70 до 99%, предпочтительно от 5 до 50%, и особенно предпочтительно от 10 до 40% указанных последовательностей или отдельных аминокислот, или нуклеотиды изменены по сравнению с указанной последовательностью, где процентные значения относятся в каждом случае к количеству аминокислот.

В другом предпочтительном варианте осуществления слитый гидрофобин имеет, помимо указанного партнера слияния в качестве одной из групп X n или X m или в качестве концевого компонента такой группы, также так называемый аффинный домен (аффинность тег / хвост сходства).Это в принципе известные якорные группы, которые могут взаимодействовать с определенными комплементарными группами и могут служить для облегчения обработки и очистки белков. Примеры таких аффинных доменов включают группы (His) k , (Arg) k , (Asp) k , (Phe) k или (Cys) k , где k обычно является натуральным числом. от 1 до 10. Предпочтительно, это может быть группа (His) k , где k составляет от 4 до 6. Здесь группа X n и / или X m может состоять исключительно из одного такого аффинного домена, или радикал X n или X m , естественным или неприродным образом присоединенный к гидрофобину, удлиняется с помощью концевого аффинного домена.

Гидрофобины, используемые в соответствии с изобретением, также могут быть дополнительно модифицированы в их полипептидной последовательности, например, путем гликозилирования, ацетилирования или еще путем химического сшивания, например, с глутардиальдегидом.

Одним из свойств гидрофобинов, используемых согласно изобретению, или их производных является изменение свойств поверхности, когда поверхности покрыты белками. Изменение свойств поверхности можно определить экспериментально, например, путем измерения угла смачивания капли воды до и после покрытия поверхности белком и определения разницы между двумя измерениями.

Методика измерения углов смачивания в принципе известна специалисту в данной области техники. Измерения относятся к комнатной температуре и каплям воды объемом 5 мкл, а также к использованию небольших стеклянных пластинок в качестве подложки. Точные экспериментальные условия для метода, пригодного, например, для измерения краевого угла смачивания, показаны в экспериментальной части. В условиях, указанных в нем, слитые белки, используемые согласно изобретению, обладают свойством увеличивать угол смачивания по меньшей мере на 20 °, предпочтительно по меньшей мере 25 °, особенно предпочтительно по меньшей мере 30 °, в каждом случае по сравнению с углом смачивания капля воды одинакового размера на стеклянной поверхности без покрытия.

Особенно предпочтительными гидрофобинами для осуществления настоящего изобретения являются гидрофобины типа dewA, rodA, hypA, hypB, sc3, basf1, basf2. Эти гидрофобины, включая их последовательности, раскрыты, например, в WO 2006/82251. Если не указано иное, указанные ниже последовательности относятся к последовательностям, раскрытым в WO 2006/82251. Обзорную таблицу с номерами SEQ ID можно найти в WO 2006/82251 на странице 20.

В соответствии с изобретением особенно подходят слитые белки yaad-Xa-dewA-his (SEQ ID NO: 20), yaad- Xa-rodA-his (SEQ ID NO: 22) или yaad-Xa-basf1-his (SEQ ID NO: 24) с полипептидными последовательностями, указанными в скобках, и последовательностями нуклеиновой кислоты, кодирующими их, в частности последовательностями согласно SEQ ID NO: 19, 21, 23.Особенно предпочтительно можно использовать yaad-Xa-dewA-his (SEQ ID NO: 20). Белки, которые продуцируются, исходя из полипептидных последовательностей, показанных в SEQ ID NO. 20, 22 или 24 в результате обмена, вставки или делеции по меньшей мере одной, до 10, предпочтительно 5, особенно предпочтительно 5% всех аминокислот, и которые все еще обладают биологическим свойством исходных белков по меньшей мере 50% также являются особенно предпочтительными вариантами. Под биологическим свойством белков здесь понимается уже описанное изменение угла смачивания не менее чем на 20 °.

Производные, особенно подходящие для осуществления настоящего изобретения, представляют собой производные, производные yaad-Xa-dewA-his (SEQ ID NO: 20), yaad-Xa-rodA-his (SEQ ID NO: 22) или yaad-Xa-basf1. -his (SEQ ID NO: 24) путем укорачивания партнера по слиянию yaad. Вместо полного партнера слияния yaad (SEQ ID NO: 16) с 294 аминокислотами можно преимущественно использовать укороченный радикал yaad. Однако укороченный радикал должен содержать по крайней мере 20, предпочтительно, по крайней мере, 35 аминокислот. Например, можно использовать укороченный радикал, содержащий от 20 до 293, предпочтительно от 25 до 250, особенно предпочтительно от 35 до 150 и, например, от 35 до 100 аминокислот.Одним из примеров такого белка является yaad40-Xa-dewA-his (SEQ ID NO: 26 в PCT / EP2006 / 064720), который имеет радикал yaad, укороченный до 40 аминокислот.

Сайт расщепления между гидрофобином и партнером по слиянию или партнерами по слиянию можно использовать для отщепления партнера по слиянию и высвобождения чистого гидрофобина в недериватизированной форме (например, расщеплением BrCN метионина, фактора Ха, энтерокиназы, тромбина, TEV спайность и т. д.).

Гидрофобины, используемые согласно изобретению для модификации пен с открытыми ячейками, могут быть получены химически известными методами пептидного синтеза, такими как, например, твердофазный синтез по Меррифилду.

Встречающиеся в природе гидрофобины можно выделить из природных источников с помощью подходящих методов. В качестве примера можно сделать ссылку на Wösten et al., Eur. J Cell Bio. 63, 122-129 (1994) или WO 96/41882.

Метод генной инженерии для получения гидрофобинов без партнеров слияния из Talaromyces thermophilus описан в US 2006/0040349.

Производство слитых белков предпочтительно может происходить методами генной инженерии, в которых последовательность нуклеиновой кислоты, кодирующая партнера слияния, и последовательность нуклеиновой кислоты, кодирующая часть гидрофобина, в частности последовательность ДНК, объединяются таким образом, чтобы желаемый белок был продуцируется в организме-хозяине посредством экспрессии генов объединенной последовательности нуклеиновой кислоты.Такой способ производства, например, раскрыт в WO 2006/082251 или WO 2006/082253. Партнеры по слиянию значительно упрощают производство гидрофобинов. Гидрофобины слияния производятся методами генной инженерии со значительно лучшими выходами, чем гидрофобины без партнеров слияния.

Гибридные гидрофобины, полученные методом генной инженерии из организмов-хозяев, могут быть переработаны в принципе известным способом и очищены с помощью известных хроматографических методов.

В предпочтительном варианте можно использовать упрощенный способ обработки и очистки, раскрытый в WO 2006/082253, страницы 11/12. Для этого ферментированные клетки сначала отделяются от ферментационного бульона, перевариваются, а фрагменты клеток отделяются от телец включения. Последнее может быть предпочтительно осуществлено центрифугированием. Наконец, тельца включения можно переваривать известным способом, например кислотами, основаниями и / или детергентами, для высвобождения слитых гидрофобинов.Тельца включения со слитыми гидрофобинами, используемые согласно изобретению, обычно могут быть полностью растворены даже при использовании 0,1 м NaOH в течение примерно 1 часа.

Полученные растворы можно — при необходимости после установления желаемого pH — использовать без дополнительной очистки для осуществления настоящего изобретения. Однако гибридные гидрофобины также могут быть выделены из растворов в твердом виде. Предпочтительно изоляция может происходить посредством грануляции распылением или распылительной сушки, как описано в WO 2006/082253, стр. 12.Продукты, полученные после упрощенного способа обработки и очистки, содержат, помимо остатков клеточных фрагментов, обычно от 80 до 90 мас.% Белков. В зависимости от конструкции слияния и условий ферментации количество слитых гидрофобинов обычно составляет от 30 до 80 мас.% По отношению к количеству всех белков.

Выделенные продукты, содержащие слитые гидрофобины, могут храниться в виде твердых веществ и растворяться для использования в среде, необходимой в каждом случае.

Гидрофобины слияния можно использовать как таковые или также после расщепления и удаления партнера слияния в качестве «чистых» гидрофобинов для осуществления настоящего изобретения.Расщепление предпочтительно проводят после выделения телец включения и их растворения.

Согласно изобретению гидрофобины используются для модификации пен с открытыми ячейками.

В предпочтительном варианте осуществления изобретения это пены с открытыми ячейками на основе меламиноформальдегидных смол.

В первом варианте осуществления изобретения модифицированные пены могут быть получены с использованием немодифицированных пен с открытыми ячейками и обработки их гидрофобинами.

Способы получения немодифицированных пен на основе полиуретанов известны, например, из WO 2005/103107 или WO 2006/008054.

Способы получения немодифицированных пен на основе меламиноформальдегидных смол раскрыты, например, в EP-A 17 672, EP-A 37 470 и WO 01/94436. В соответствии с ними смесь меламиноформальдегидного преконденсата, диспергированного или растворенного в водной среде, пропеллента, диспергатора и отвердителя нагревают, вспенивают и отверждают. Нагревание может осуществляться, например, с помощью нагретого воздуха, пара или микроволнового излучения. Концентрация преконденсата меламин / формальдегид в смеси обычно составляет от 55 до 85 мас.%, Предпочтительно от 63 до 80 мас.%.

Объемная плотность пенопласта с открытыми ячейками на основе меламиноформальдегидных смол, используемого в качестве исходного материала, обычно находится в диапазоне от 3 до 100 кг / м 3 , предпочтительно в диапазоне от 5 до 20 кг / м 3 . Термин «насыпная плотность» относится, как известно в принципе, к плотности пены, включая объем пор. Количество клеток обычно находится в диапазоне от 50 до 300 клеток / 25 мм. Средний размер пор обычно находится в диапазоне от 100 до 250 мкм. Предел прочности на разрыв предпочтительно находится в диапазоне от 100 до 150 кПа, а относительное удлинение при разрыве находится в диапазоне от 8 до 20%.

Для обработки немодифицированной пены с открытыми порами используется состав, который содержит, по меньшей мере, воду или водную смесь растворителей и гидрофобин.

Подходящие водные смеси растворителей включают воду и один или несколько смешивающихся с водой растворителей. Выбор таких компонентов ограничен лишь постольку, поскольку гидрофобины и другие компоненты должны быть растворимы в смеси в достаточной степени. Обычно такие смеси содержат по меньшей мере 50% по весу, предпочтительно по меньшей мере 65% по весу и особенно предпочтительно по меньшей мере 80% по весу воды.Особенно предпочтительно использовать только воду. Специалист в данной области делает подходящий выбор из смешивающихся с водой растворителей в зависимости от желаемых свойств препарата. Примеры подходящих смешивающихся с водой растворителей включают моноспирты, такие как метанол, этанол или пропанол, высшие спирты, такие как этиленгликоль или простые полиэфирполиолы, и эфирные спирты, такие как бутилгликоль или метоксипропанол.

Предпочтительно композиция, используемая для лечения, имеет pH 4, предпочтительно 6 и особенно предпочтительно 7.В частности, pH находится в диапазоне от 4 до 11, предпочтительно от 6 до 10, особенно предпочтительно от 7 до 9,5 и особенно предпочтительно от 7,5 до 9. Например, pH может составлять от 7,5 до 8,5 или от 8,5 до 9.

до установить pH, состав предпочтительно содержит подходящий буфер. Специалист в данной области выбирает подходящий буфер в зависимости от диапазона pH, предназначенного для покрытия. Следует упомянуть, например, буфер дигидрофосфата калия, буфер трис (гидроксиметил) аминометана (трис-буфер), буфер боракса, буфер гидрокарбоната натрия или буфер гидрофосфата натрия.Предпочтение отдается трис-буферу.

Концентрация буфера в растворе определяется специалистом в данной области в соответствии с желаемыми свойствами препарата. Специалист в данной области, как правило, обеспечивает адекватную буферную емкость для достижения наиболее постоянных возможных условий нанесения покрытия. Доказано, что полезной является концентрация от 0,001 моль / л до 1 моль / л, предпочтительно от 0,005 моль / л до 0,1 моль / л и особенно предпочтительно от 0,01 моль / л до 0,05 моль / л.

Кроме того, композиция содержит по крайней мере один гидрофобин. Конечно, также можно использовать смеси различных гидрофобинов. В предпочтительном варианте осуществления изобретения вышеупомянутые гибридные гидрофобины можно использовать в качестве гидрофобинов. Например, можно использовать yaad-Xa-dewA-his (SEQ ID NO: 20) и, в частности, продукты с укороченным радикалом yaad, такие как, например, yaad40-Xa-dewA-his. Преимущественно можно использовать продукты, полученные описанным выше упрощенным способом очистки.

Концентрация гидрофобинов в растворе выбирается специалистом в данной области в зависимости от желаемых свойств покрытия. При более высоких концентрациях обычно достигается более быстрое покрытие. Концентрация от 0,1 мкг / мл до 1000 мкг / мл, предпочтительно от 1 мкг / мл до 500 мкг / мл, особенно предпочтительно от 10 мкг / мл до 250 мкг / мл, особенно предпочтительно от 30 мкг / мл до 200 мкг / мл и , например, от 50 до 100 мкг / мл, как правило, оказалось полезным.

Используемый состав может, кроме того, необязательно содержать дополнительные компоненты и / или добавки.

Примеры дополнительных компонентов включают поверхностно-активные вещества. Подходящими поверхностно-активными веществами являются, например, неионогенные поверхностно-активные вещества, которые содержат полиалкоксигруппы, в частности группы полиэтиленоксида. Примеры включают полиоксиэтиленстеараты, алкоксилированные фенолы и тому подобное. Дополнительные примеры подходящих поверхностно-активных веществ включают полиэтиленгликоль (20) монолаурат сорбитана (Tween® 20), полиэтиленгликоль (20) сорбитанмонопальмитат (Tween® 40), полиэтиленгликоль (20) моностеарат сорбитана (Tween® 60), полиэтиленгликоль ( 20) моноолеат сорбитана (Tween® 80), циклогексилметил-β D-мальтозид, циклогексилэтил-β D-мальтозид, циклогексил-н-гексил-β D-мальтозид, н-ундецил-β D-мальтозид, н-октил-β D -мальтопиранозид, н-октил-β D-глюкопиранозид, н-октил-α D-глюкопиранозид, н-додеканоилсахароза.Другие поверхностно-активные вещества описаны, например, в WO 2005/68087, стр. 9, строчка 10 — стр. 10, строчка 2. Концентрация поверхностно-активных веществ обычно составляет от 0,001 до 0,5 мас.%, Предпочтительно от 0,01 до 0,25 мас.%. по весу и особенно предпочтительно от 0,1% по весу до 0,2% по весу, в каждом случае исходя из количества всех компонентов в составе.

Кроме того, в состав также могут быть добавлены ионы металлов, в частности ионы двухвалентных металлов. Ионы металлов могут способствовать более ровному покрытию.Примеры подходящих ионов двухвалентных металлов включают, например, ионы щелочноземельных металлов, такие как ионы Ca 2+ . Такие ионы металлов могут предпочтительно добавляться в виде солей, растворимых в составе, например, в форме хлоридов, нитратов или карбоната, ацетата, цитрата, глюконата, гидроксида, лактата, сульфата, сукцината, тартрата. Например, можно добавить CaCl 2 или MgCl 2 . Растворимость необязательно также может быть увеличена с помощью подходящих вспомогательных веществ, например комплексообразователей.Если они присутствуют, концентрация таких ионов металла обычно составляет от 0,01 ммоль / л до 10 ммоль / л, предпочтительно от 0,1 ммоль / л до 5 ммоль / л и особенно предпочтительно от 0,5 ммоль / л до 2 ммоль / л.

Составы могут быть получены путем смешивания вышеописанных растворов после обработки с желательными дополнительными компонентами и разбавления до желаемой концентрации. Составы, конечно, также могут быть получены путем соответствующего растворения изолированных твердых гидрофобинов.

Согласно изобретению немодифицированный пеноматериал с открытыми ячейками обрабатывают составом, содержащим гидрофобины.Чтобы обеспечить равномерную модификацию всей внутренней поверхности пены, пена должна быть как можно более пропитана составом. Обработка может быть осуществлена, в частности, путем погружения пены в композицию, распыления на нее композиции или заливки композиции на нее.

Как правило, требуется определенное время контакта, чтобы нанести сплавленные гидрофобины на поверхность. Специалист в данной области выбирает подходящее время контакта в зависимости от желаемого результата.Примеры типичного времени контакта составляют от 0,1 до 12 ч, без ограничения изобретения этим.

Как правило, время контакта зависит от температуры и концентрации гидрофобина в растворе. Чем выше температура и чем выше концентрация в процессе нанесения покрытия, тем меньше может быть время контакта. Температура в процессе нанесения покрытия может быть комнатной, или же температуры могут быть повышены. Например, это могут быть температуры 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 110 или 120 ° C.Это предпочтительно температуры от 15 до 120 ° C, особенно предпочтительно от 20 до 100 ° C, и, например, от 40 до 100 ° C или от 70 до 90 ° C.Температура может быть введена, например, путем нагревания бани. в которую погружается окрашиваемый объект. Однако можно и впоследствии нагреть погруженный объект, например, с помощью ИК-излучателей.

В предпочтительном варианте осуществления изобретения обработку проводят гидрофобинами в присутствии микроволнового излучения.В результате время контакта может быть значительно сокращено. В зависимости от вложенной энергии иногда достаточно нескольких секунд для осаждения гидрофобина на поверхности.

После нанесения покрытия из пены удаляется растворитель. Предпочтительно, чтобы пена сначала была отжата, чтобы удалить большую часть растворителя. Необязательно, пену можно предварительно промыть водой или предпочтительно водной смесью растворителей. Удаление растворителя может происходить, например, простым испарением на воздухе.Однако удалению растворителя также можно способствовать повышением температуры и / или подходящими газовыми потоками и / или применением вакуума. Испарению можно способствовать, например, нагреванием покрытых предметов в сушильном шкафу или продувкой их потоком нагретого газа. Эти методы также можно комбинировать, например, путем сушки в конвекционном сушильном шкафу или сушильном туннеле. Кроме того, покрытие можно нагревать для удаления растворителя также с помощью излучения, в частности ИК-излучения.Для этого можно использовать все типы широкополосных ИК-излучателей, например, БИК, МИР или БИК излучатели. Однако можно, например, использовать и ИК-лазеры. Такие источники излучения коммерчески доступны в различных формах излучения.

Температура и время сушки в процессе сушки устанавливаются специалистом в данной области. Температура сушки от 30 до 130 ° C, предпочтительно от 50 до 120 ° C, особенно предпочтительно от 70 до 110 ° C, особенно предпочтительно от 75 до 105 ° C.и, например, от 85 до 100 ° C, оказалось полезным. Здесь подразумевается температура самого покрытия. Конечно, температура в сушилке также может быть выше. Время сушки, естественно, тем короче, чем выше температура сушки.

Температурную обработку в процессе нанесения покрытия и сушку можно выгодно комбинировать. Так, например, поверхность можно сначала обработать составом при комнатной температуре, а затем высушить и термически обработать при повышенных температурах.В предпочтительном варианте осуществления способа повышенная температура применяется, по крайней мере, на одном из двух этапов «обработки» или «сушки». На обоих этапах предпочтительно применять температуру выше комнатной.

Обработка может проводиться непосредственно после процесса производства немодифицированной пены, например, производителем самой пены. Однако это, конечно, также не может быть предпринято до более позднего времени, например, другим переработчиком или после того, как пена была доставлена ​​конечному потребителю им самим.

Обработка пены с открытыми порами в соответствии с описанным процессом дает пену с открытыми порами, модифицированную гидрофобинами. В результате модификации пена с открытыми ячейками более гидрофобна, чем немодифицированная пена.

Удивительно, но объемная плотность модифицированной пены лишь незначительно выше, чем у немодифицированной пены. Объемная плотность модифицированной пены обычно находится в диапазоне от 3 до 100 кг / м 3 . В случае пен на основе меламиноформальдегидных смол объемная плотность предпочтительно составляет от 5 до 15 кг / м 3 и особенно предпочтительно в диапазоне от 8 до 10 кг / м 3 .

Плотность модифицированной пены, конечно, зависит от плотности и внутренней поверхности немодифицированной пены. Однако, как правило, плотность пены, модифицированной гидрофобином, не более чем на 10%, предпочтительно не более чем на 5%, превышает плотность немодифицированной пены.

Во втором варианте осуществления изобретения модифицированные пены могут быть получены путем производства пены в присутствии по меньшей мере одного гидрофобина.

В случае производства пен с открытыми порами на основе продуктов конденсации меламина и формальдегида, гидрофобины и, возможно, другие из вышеупомянутых компонентов могут быть для этой цели смешаны с вышеупомянутым водным раствором или дисперсией меламиновой кислоты. предварительный конденсат формальдегида, пропеллента, диспергатора и отвердителя.Затем смесь можно нагреть, вспенить и отверждать известным в принципе способом.

Пены, модифицированные гидрофобинами, могут, с одной стороны, использоваться в качестве немодифицированных пен, например, для тепло- и шумоизоляции зданий и частей зданий, для тепло- и шумоизоляции моторных и внутренних пространств транспортных средств и самолетов, а также также для низкотемпературной изоляции, например, холодильных складов, резервуаров для масла и резервуаров для сжиженного газа. Другие области применения включают использование в качестве изоляционной облицовки стен, а также в качестве изоляционного и амортизирующего упаковочного материала.Способность впитывать воду, сниженная из-за модификации гидрофобинами, снижает ухудшение изоляционного эффекта пены из-за атмосферной влажности. Кроме того, предотвращается увеличение массы изоляции в результате поглощения воды. Это особенно важно для использования в транспортных средствах и, в частности, в самолетах.

Модифицированная пена с открытыми ячейками согласно изобретению имеет значительно большее сродство к неполярным органическим жидкостям.Поэтому он также предлагает новые типы возможных применений по сравнению с немодифицированными пенами.

Может, например, использоваться для поглощения органических жидкостей. Для этой цели особенно подходят модифицированные пены на основе продуктов конденсации меламиноформальдегида. Органические жидкости могут, например, быть топливом, улетучившимся после аварии, которое может избирательно поглощаться модифицированной пеной. Модифицированная пена может быть здесь, например, выложена в виде мата или также может быть разбросана в виде гранул.Другие применения включают защиту от утечки и утечки для хранилищ жидкости, таких как, например, топливные баки, масляные баки, танкерные контейнеры для автоцистерн, прицепы-цистерны или танкеры. При этом накопители жидкости могут быть обернуты, например, модифицированной пеной. В этом случае, в случае протечки или перелива, пена сначала пропитывается жидкостью.

В предпочтительном варианте использования модифицированная пена может использоваться для разделения жидкостей. Здесь двухфазные жидкие смеси отделены друг от друга пеной, избирательно поглощающей одну из двух фаз из смеси.Модифицированная пена согласно изобретению может использоваться, в частности, для селективного разделения органических фаз двухфазных водно-органических смесей. Здесь органическая фаза поглощается исключительно или, по крайней мере, предпочтительно модифицированной пеной, в зависимости от полярности. При предпочтительном использовании пены органические фазы могут быть масляными фазами. Удаленную жидкую фазу можно снова отделить от пены после абсорбции простым отжимом. Выдавленную пену можно использовать повторно.

В случае отделения это может, например, включать отделение масляного ковра на поверхности воды.Модифицированная пена предпочтительно пропитывается маслом и плавает в воде даже в полностью пропитанном состоянии. Немодифицированная пена предпочтительно пропитывается водой и в конечном итоге тонет.

Кроме того, это может включать отделение нефтяных остатков, в частности остатков сырой нефти, от водных фаз. При извлечении сырой нефти обычно получают смесь сырая нефть / вода или эмульсия сырая нефть / вода, которую сначала разделяют с использованием подходящих эмульгаторов. После отделения большей части масла остается водная фаза, в которой небольшое количество масла, обычно только 0.1 г / л, все еще распределяются, и обычно их можно отделить с очень большим трудом. Используя пену согласно изобретению, модифицированную гидрофобинами, такие остатки можно элегантно удалить, например, окунув модифицированную пену в смесь масло / вода. Однако также возможно использовать пену с открытыми ячейками, модифицированную гидрофобинами, в качестве наполняющего материала для подходящего разделительного устройства, например, как наполняющий материал для колонки.

Модифицированные пены с открытыми порами также подходят для поглощения определенных веществ и / или частиц в их гидрофобных порах и, следовательно, могут служить для отделения таких веществ и / или частиц от окружающей среды.Например, можно отделить гидрофобные компоненты, аэрозоли, красители и / или запахи или пыльцу.

В другом предпочтительном варианте применения модифицированные пены на основе продуктов конденсации меламиноформальдегида могут, в частности, использоваться в качестве стерилизуемого рабочего материала, в частности, для микробиологии.

Пробирки, флаконы и колбы для культивирования, которые должны оставаться стерильными, обычно закрываются пробками из ваты, рулонной целлюлозы или силиконовой пены, которые, с одной стороны, пропускают воздух, но с другой стороны, являются фильтрами глубокого слоя. , также задерживают микробы в воздухе.Однако они не должны содержать никакой влаги, поскольку в противном случае микроорганизмы могут проникнуть внутрь снаружи. Согласно настоящему изобретению для этой цели можно выгодно использовать модифицированные пены. В результате повышенной гидрофобности влага эффективно удерживается вдали от материалов.

Рабочий материал может представлять собой, например, пробки, которыми закрываются культуральные пробирки, флаконы или колбы для медицинских или микробиологических исследований. Такие пробки можно обрабатывать для стерилизации при температуре выше 100 ° C.Это также может быть материал для герметизации сосудов, в которых загрязненный материал обеззараживается обработкой при температурах выше 100 ° C.

Подробности проведения стерилизации известны специалисту в данной области. Пены на основе продуктов конденсации меламиноформальдегида, модифицированных согласно изобретению, обладают высокой термической стабильностью и могут обрабатываться даже при температурах около 180 ° C.

Примеры, приведенные ниже, предназначены для более подробной иллюстрации изобретения:

Обеспечение гидрофобинов

Для примеров использовался слитый гидрофобин с полным партнером слияния yaad (yaad-Xa-dewA-his; ниже называется гидрофобином A), а также слитый гидрофобин с партнером слияния, укороченным до 40 аминокислот yaad40-Xa- dewA-his (гидрофобин B).Производство осуществляли в соответствии с процедурой, описанной в WO 2006/082253.

Продукты были обработаны в соответствии с упрощенным методом очистки согласно примеру 9 WO 2006/82253 и высушены распылением согласно примеру 10 того же описания. Общее содержание белка в полученных высушенных продуктах составляло в каждом случае примерно от 70 до 95 мас.%, Содержание гидрофобинов составляло примерно от 40 до 90 мас.% По отношению к общему содержанию белка. Продукты использовались как таковые для экспериментов.

Испытание, связанное с применением: определение характеристик гибридных гидрофобинов посредством изменения угла смачивания капли воды на стекле

Подложка:

Стекло (оконное стекло, стекло Süddeutsche, Mannheim)

Для испытаний высушенные распылением продукты, содержащие слитые гидрофобины растворяли в воде с добавлением 50 мМ ацетата Na pH 4 и 0,1% по массе монолаурата полиоксиэтилен (20) сорбитана (Tween® 20). Концентрация продукта: 100 мкг / мл в водном растворе.

Процедура:

    • инкубация маленьких стеклянных пластинок в течение ночи (температура 80 ° C), затем промывание покрытия в дистиллированной воде,
    • , затем инкубация 10 мин / 80 ° C / 1% додецилсульфат натрия (SDS ) решение в расст. вода,
    • стирка в расст. вода

Образцы сушат на воздухе и определяют угол смачивания (в градусах) капли 5 мкл воды при комнатной температуре.

Измерение угла смачивания проводилось с помощью датафизической системы определения угла смачивания OCA 15+, программное обеспечение SCA 20.2.0 (ноябрь 2002 г.). Измерение проводилось в соответствии с инструкциями производителя.

Необработанное стекло дает угол контакта от 15 ° до 30 ° ± 5 °. Покрытие из гибридного гидрофобина yaad-Xa-dewA-his 6 дало увеличение угла смачивания более чем на 30 °; покрытие из слитого гидрофобина yaad40-Xa-dewA-his также давало увеличение угла смачивания более чем на 30 °.

Производство и характеристика модифицированных пенопластов с открытыми ячейками

В каждом случае образцы кубовидной формы (7 см × 7 см × 7 см) меламиноформальдегидной пены с открытыми ячейками плотностью 9 кг / м 3 (Basotect®, BASF AG) помещали в стеклянную колбу и насыщали раствором 0.1 г / л гидрофобина А или гидрофобина В. Раствор с кубиком насыщенной пены нагревали в течение 15 ч при 60 ° C. Затем водный раствор декантировали. Кубики пены освобождали от большей части абсорбированной жидкости путем отжима, несколько раз промывали водой высокой чистоты, отжимали и сушили при 40 ° C до постоянного веса. Плотность образцов модифицированного пенопласта приведена в таблице 1.

Для определения водопоглощения были вырезаны кубические образцы размером 3 см × 3 см × 3 см и помещены в воду при комнатной температуре на 30 мин.Увеличение веса определяли гравиметрически и переводили в% по объему. Данные также приведены в таблице 1.

Сравнительный эксперимент 1

Водопоглощение немодифицированной пены согласно примеру 1 определяли, как описано выше. Данные приведены в таблице 1.

Сравнительный эксперимент 2

Немодифицированная пена согласно примеру 1 была пропитана для гидрофобизации рапсовым маслом, полностью отжата и высушена. Увеличение веса и водопоглощение в каждом случае определяли, как описано выше.Данные приведены в таблице 1.

Сравнительный эксперимент 3

Данные из примера 1 из EP-A 633 283; меламиноформальдегидную пену с открытыми ячейками плотностью 11 кг / м 3 (Basotect®, BASE AG) пропитывали силиконовым маслом в соответствии с описанной процедурой.

ТАБЛИЦА 1
Результаты примеров и сравнительных примеров
(* рассчитано для верхнего предела 9.2)
Плотность Вода
Пена, Плотность увеличение Способность к абсорбция 9019 903 903 903 903 903 ] [%] float [об.%]
Пример 1 Hydrophobin A 9-9.2 2.2 * float2-0,5
Пример 2 Гидрофобин B 9-9,2 2,2 * поплавки 0,3-0,4
C1 Немодифицированный 9 — -100
C2 Рапсовое масло >> 20 > 120 раковины 50-100
C3 Силиконовое масло 78 ок.600 25

Примеры и сравнительные примеры показывают, что немодифицированная пена с открытыми ячейками может быть гидрофобизирована превосходным образом при использовании гидрофобинов и, несмотря на это, только минимально. наблюдается увеличение плотности.

Модификация путем добавления гидрофобинов в процессе производства пены

Получение осуществляли в соответствии со способом, описанным в WO 01/94436.Непосредственно перед вспениванием преконденсата меламиноформальдегида, содержащего пропеллент, дополнительно добавляли 0,5% по массе гидрофобина А в расчете на фракцию твердых веществ в виде водного раствора. Полученные пены сначала сушили при 100 ° C, а затем подвергали термообработке при 220 ° C.

Пена, полученная таким образом, не оседает при размещении на поверхности воды, тогда как пена, полученная тем же способом, но без добавка гидрофобина действительно оседает.

Варианты условий нанесения покрытия

В стеклянной колбе, в каждом случае кубовидные образцы (1.5 см × 0,5 см × 0,3 см 0,225 см 3 ) меламиноформальдегидной пены с открытыми ячейками плотностью 9 кг / м 3 (Basotect®, BASF AG) заливали или пропитывали в каждой футляр 2 см 3 раствора, использованного для лечения и обработанного в течение определенного времени и температуры. После обработки образцы отжимали, промывали и сушили при 40 ° C до постоянного веса.

Степень гидрофобизации модифицированной пены определялась в каждом случае путем капания 5 мкл воды на поверхность высушенной модифицированной пены при комнатной температуре.Наблюдали, впиталась ли пена или нет.

Серия экспериментов 1

В первой серии экспериментов использовали состав покрытия гидрофобина А в воде с буфером и добавлением CaCl 2 (50 ммоль / л буфера трис / HCl, 1 ммоль / л CaCl 2 ; pH буферного раствора: pH 8). Концентрация гидрофобина, температура и время варьировались. В качестве контроля в каждом случае использовали растворы без добавления гидрофобина.Результаты приведены в таблице 2.

ТАБЛИЦА 2
Результаты экспериментальной серии 1
Время
5 мин 1 ч
Концентрация
гидрофобина [мг / л]
1 10 100 1 10 100
20 ° C. 0 + 0 + + +
60 ° C. + + + 0 + +
80 ° C. 0 + + 0 + + +
(раствор: 50 ммоль / л буфера трис-HCl, 1 ммоль / л CaCl 2 ; pH 8)
+ капля не тонет ==> гидрофобизированная
— капля тонет ==> не гидрофобизирован
0 капля частично / очень медленно погружается ==> частично гидрофобизирован
Результат для всех образцов без добавления гидрофобина: —
Экспериментальный 90i es 2

Во второй серии экспериментов использовали состав покрытия гидрофобина А в воде с буфером и добавлением CaCl 2 (50 ммоль / л Na-ацетатного буфера, 1 ммоль / л CaCl 2 ; pH буферного раствора: pH 5).Концентрация гидрофобина, температура и время варьировались. В качестве контроля в каждом случае использовали растворы без добавления гидрофобина. Результаты приведены в таблице 3.

ТАБЛИЦА 3
Результаты экспериментальной серии 2
Время
5 мин 1 h
Концентрация
гидрофобина [мг / л]
1 10 100 1 10 100
20 ° C. 0 0 0
60 ° C. 0-337 0337 + + + +
80 ° C. + + + + +
(раствор: 50 ммоль / л Na-ацетатный буфер, 1 ммоль / л CaCl 2 ; pH 5)
+ капля не тонет ==> гидрофобизированная
— капля тонет = => не гидрофобизирован
1 капля частично / очень медленно погружается ==> частично гидрофобизирован
Результат для всех образцов без добавления гидрофобина: —
sho результаты w что даже при концентрации гидрофобина всего 1 мг / л адекватная гидрофобизация может быть достигнута при условии, что условия нанесения покрытия выбраны соответствующим образом.Покрытие можно проводить как при pH 8, так и при pH 5, при этом рекомендуется pH 8, если покрытие должно быть выполнено при низких концентрациях и в мягких условиях.

Серия экспериментов 3

В третьей серии экспериментов было исследовано влияние микроволнового излучения на результат покрытия. В качестве источника микроволн использовался стандартный коммерческий бытовой микроволновый прибор с максимальной мощностью 1000 Вт, регулируемой по 9 уровням мощности от 1 до 9.

Для лечения использовался раствор (50 ммоль / л буфера трис-HCl, 1 ммоль. / л CaCl 2 ; pH 8), который содержал 100 мг / л гидрофобина А.Необработанную пену сначала погружали, как описано выше, при комнатной температуре в раствор и насыщали, а затем нагревали в микроволновой печи в каждом случае до кипения обрабатывающего раствора. Обработанную пену затем отжимали, как описано выше, промывали, сушили и испытывали, как указано выше, в отношении степени гидрофобизации. В таблице 4 указано время, необходимое в каждом случае до закипания обрабатывающего раствора, а также результат теста на гидрофобность.

9033 9033 6 9033 9033 9033 9033 9033 00:55 00:55
ТАБЛИЦА 4
Результаты экспериментальной серии 3
Уровень
1 2 7 8 9
Время [мм: сс] > 05:00 03:14 01:59 00:55 00:30 00:28 00:34 00:19
Результат + + + + + + + + + +
Все контрольные образцы: —

Результат показывает, что после микроволнового облучения в течение всего около 20 с при 1000 Вт полная гидрофобизация пена произошла.

Серия экспериментов 4:

Исследование термостойкости покрытия

Немодифицированные пены сначала покрывали гидрофобином, как описано выше. Для лечения использовали раствор (50 ммоль / л буфера трис-HCl, 1 ммоль / л CaCl 2 ; pH 8), который содержал 1000 мг / л гидрофобина А. Покрытие было нанесено с использованием описанного микроволнового прибора (1 мин; 200 Вт).

Высушенные модифицированные пены затем хранили в сушильном шкафу при температурах и в течение времени, указанных в таблице 5, а затем испытывали на гидрофобность.В каждом случае контрольные образцы обрабатывали таким же образом, но без гидрофобина в обрабатывающем растворе. Результаты подробно представлены в таблице 5.

ТАБЛИЦА 5
Результат экспериментов по хранению при повышенных температурах
Время
Темп. 5 мин 20 мин 1 час 2 час 4 час 8 час 24 часа
100 ° C. + + + + + + +
120 ° C. + + н.о. н.о. н.о. н.о. н.о.
140 ° C. + + н.о. н.о. н.о. н.о. н.о.
160 ° C. + + н.о. п.d. н.о. н.о. н.о.
180 ° C. + + н.о. н.о. н.о. н.о. н.о.
200 ° C. + + н.о. н.о. н.о. н.о. н.о.
Все контрольные образцы: -;
н.о .: не определено

Результаты показывают, что гидрофобизация при 100 ° C.сохраняется даже при постоянном термическом напряжении, даже при 200 ° C, по крайней мере, кратковременное напряжение некритично.

Использование модифицированных пен

Разделение смесей гексан / вода или смесей бензин / вода

Для экспериментов по разделению использовалась модифицированная меламиноформальдегидная пена, полученная согласно примеру 2 (т.е. пена, модифицированная гидрофобином B).

Кубики модифицированной пены (3,4 см 3 ) в каждом случае заливали двухфазной смесью воды (окрашенной водорастворимым красителем) и таким несмешивающимся органическим растворителем.В одном из экспериментов использовался н-гексан, в других — бензин премиум-класса. Для сравнения в каждом случае немодифицированные пены обрабатывались таким же образом. В каждом случае ждали, пока пена полностью пропиталась жидкостью. Необработанная пена в каждом случае погружалась в водную фазу, тогда как обработанная пена плавала на границе раздела между органической и водной фазами. После абсорбции пену удаляли из жидкости, абсорбированную жидкость выдавливали и в каждом случае анализировали на предмет содержания в ней органической фазы и воды.Результаты представлены в таблице 6.

ТАБЛИЦА 6
Результаты экспериментов по разделению;
количество жидкости, содержащейся в пене
орг. растворитель Пена Вода [мл] Орг. растворитель [мл]
Бензин необработанный 3,2 0
обработанный 0.1 3,0
н-гексан необработанный 3,3 0
обработанный 0,1 3,2
пена полностью «поменяла полюса» в результате модификации гидрофобином. В то время как необработанная пена абсорбирует исключительно воду, обработанная пена абсорбирует преимущественно органический растворитель.

Удерживающая способность для органических растворителей

Для следующих экспериментов аналогичным образом использовалась модифицированная меламиноформальдегидная пена, полученная в соответствии с примером 2 (т.е. пена, модифицированная гидрофобином B).

Кубовидные образцы модифицированной и немодифицированной пены в каждом случае прикрепляли к стержню и пропитывали различными органическими растворителями (гексаном, ксилолом, бензином). Для улучшения видимости растворители окрашивали красным красителем, который легко растворяется в органическом растворителе, но не растворяется в воде.Все образцы пенопласта быстро и полностью абсорбируют растворители. Затем насыщенные образцы помещали в сосуд, наполненный водой, и осторожно подвергали механической нагрузке с помощью стержня путем перемешивания в воде.

В случае немодифицированной пены растворитель был немедленно практически полностью подавлен водой, в то время как пена, модифицированная гидрофобинами, практически полностью удерживает органический растворитель внутри пены.

Разделение смесей сырая нефть / вода

Получение эмульсии сырая нефть / вода

Для экспериментов по разделению использовалась эмульсия сырой нефти (Wintershall, скважина Emlichheim 301/83 с фев.4, 2005) в полностью деминерализованной воде. Эмульсия осуществлялась путем интенсивного перемешивания воды и масла с использованием ультра-турракса (4 мин при 24 000 об / мин). Лишние масляные линзы удаляли с помощью делительных воронок. Концентрация масла составляла 1000 частей на миллион

Эксперименты по разделению

Эмульсия была разделена между 3 сосудами в равных количествах, и в каждом случае была погружена часть пены на основе меламиноформальдегидной смолы, в каждом случае пена, обработанная гидрофобином А. и с гидрофобином B (согласно примерам 1 и 2) и для целей сравнения с необработанным образцом.Каждый образец оставляли на 24 ч в эмульсии.

В случае двух модифицированных пен в каждом случае из эмульсии высасывалось видимое количество масла. Необработанная пена пропиталась водой, адсорбции масла установить не удалось. Поперечные сечения образцов тела показаны на фиг. 1 и 2.

РИС. 1: Модифицированная пена

РИС. 2; Немодифицированная пена для сравнения

Удаление масляного ковра

Емкость была заполнена полностью деминерализованной водой и, в каждом случае, тонким слоем сырой нефти (Wintershall, Landau, февраль 2012 г.)4, 2005; жидкую жидкость при 20 ° C, <10% воды).

В каждом случае часть пены, полученной в соответствии с примерами 1 и 2, и для сравнения необработанный образец помещали на разлив нефти.

РИС. 3-5 показывают ход эксперимента.

РИС. 3: Начало эксперимента

РИС. 4: Во время эксперимента

Фиг. 5: Пена после окончания эксперимента

Модифицированные пены впитали практически весь масляный ковер в течение 5 мин.В случае пены, обработанной гидрофобином В, масло отделялось более полно, чем в случае гидрофобина А. Немодифицированная пена стала по существу насыщенной водой. Прилипание масла было только поверхностным. На поверхности воды осталось относительно большое количество нефти.

Amazon.com: Ham It Up Plus

Получил бракованный!
Устройство имеет тумблер, который в нормальных условиях позволяет переключаться между повышающим и сквозным преобразованием.
После подключения устройства к источнику питания через USB-кабель горит только желтый светодиод.
Переключение переключателя не привело к преобразованию сигнала в мой ключ NooElec, который отлично работает в диапазоне от ~ 24 МГц до 1,7 ГГц.
Он не будет смешивать сигнал от преобразователя.
После получения информации с веб-сайта NooElec и использования некоторого программного обеспечения SDR конверсия все еще не производилась.
Небольшое исследование, с помощью их схем (которая, кажется, более старая версия) я пришел к выводу, что переключатель вообще не работает.
Я не хотел проходить через процесс возврата и так далее, вместо этого я открыл корпус и провел некоторые базовые измерения на печатной плате.
Все указали на сам переключатель. После распайки переключателя и выполнения простого измерения сопротивления выяснилось, что переключатель имеет короткое замыкание в обоих направлениях, например. это был не переключатель, а просто короткое замыкание.
К сожалению, у меня нет такого переключателя в ящике для мусора, мне пришлось подключить соответствующие контактные площадки. Есть переключатель CMOS маршрутов а 3.Подача 3 В на некоторый переключатель RF CMOS. Повышающий преобразователь активен, когда на одном входе логически низкий уровень, также пониженный через резистор. По умолчанию конвертация выполняется после удаления шорт. На данный момент это нормально, так как я все равно не хочу использовать его на антенне.
Не знаю, как этот дефект может пройти проверку?
Он не был сломан или вскрыт механически, а просто закорочен на все штифты !!!!

Печатная плата слишком длинная и поэтому оказывает давление на печатную плату и торцевые панели.
Электрически он работает, как и ожидалось, после ремонта, и ПЧ от моего радиоприемопередатчика подает преобразователь через каскады на компьютер.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
