Что такое GSM-модуль и для чего он нужен

GSM-модуль — это электронное устройство, которое позволяет осуществлять связь и передачу данных через сети мобильной связи стандарта GSM. Основные функции GSM-модуля:

• Прием и отправка SMS-сообщений
• Совершение и прием голосовых вызовов
• Передача данных по GPRS
• Определение местоположения по базовым станциям

GSM-модули широко применяются в системах автоматизации, удаленного мониторинга и управления. Они позволяют дистанционно контролировать различное оборудование и получать от него информацию через сотовую связь.

Принцип работы GSM-модуля

Принцип работы GSM-модуля заключается в следующем:

1. Модуль регистрируется в сети GSM с помощью SIM-карты
2. Принимает команды управления через SMS или GPRS
3. Преобразует команды в сигналы для управления подключенным оборудованием
4. Отправляет статусную информацию и данные обратно пользователю

Связь с GSM-модулем обычно осуществляется с помощью AT-команд через последовательный интерфейс. Это позволяет легко интегрировать его с микроконтроллерами и другими устройствами управления.

Основные компоненты GSM-модуля

Типичный GSM-модуль включает следующие основные компоненты:

• GSM-модем для работы в сотовых сетях
• Микроконтроллер для обработки данных и управления
• Слот для SIM-карты
• Антенна для приема/передачи радиосигнала
• Интерфейсы для подключения (UART, USB и др.)
• Схема питания

Некоторые модели также оснащаются GPS-приемником для определения местоположения устройства.

Функции GSM-модуля в системах автоматизации

В системах автоматизации GSM-модули обычно выполняют следующие функции:

• Удаленное включение/выключение оборудования по SMS или звонку
• Отправка уведомлений о событиях и авариях
• Передача данных телеметрии и показаний датчиков
• Дистанционное изменение настроек системы
• Контроль доступа по номерам телефонов

Это позволяет создавать системы с возможностью удаленного мониторинга и управления через сотовую связь.

Как выбрать GSM-модуль для проекта

При выборе GSM-модуля для проекта автоматизации следует учитывать следующие характеристики:

• Поддерживаемые диапазоны GSM/GPRS
• Наличие GPS-приемника
• Интерфейсы подключения (UART, USB, I2C и др.)
• Напряжение питания
• Рабочий температурный диапазон
• Габариты и способ монтажа
• Поддержка необходимых AT-команд

Также важно убедиться в наличии документации и примеров кода для упрощения разработки.

Настройка и программирование GSM-модуля

Для настройки и программирования GSM-модуля обычно выполняются следующие шаги:

1. Подключение модуля к компьютеру или микроконтроллеру
2. Установка драйверов и терминальной программы
3. Настройка параметров связи (скорость, биты данных и др.)
4. Отправка AT-команд для конфигурации модуля
5. Написание программы для управления модулем
6. Тестирование работы системы

Большинство производителей предоставляют специальные утилиты для упрощения настройки своих GSM-модулей.

Примеры применения GSM-модулей

GSM-модули находят широкое применение в различных областях, например:

• Системы охранной сигнализации
• Удаленный мониторинг промышленного оборудования
• Автоматизация «умного дома»
• Телеметрия транспортных средств
• Вендинговые аппараты с удаленным управлением
• Системы учета энергоресурсов

Их использование позволяет создавать гибкие системы с возможностью дистанционного контроля и управления через сотовую связь.

Преимущества и недостатки GSM-модулей

Основные преимущества использования GSM-модулей:

• Широкая зона покрытия сотовой связи
• Простота интеграции в системы автоматизации
• Низкая стоимость связи
• Возможность двусторонней передачи данных

К недостаткам можно отнести:

• Зависимость от качества сигнала сотовой сети
• Необходимость оплаты услуг связи
• Ограниченная скорость передачи данных
• Задержки при отправке команд по SMS

Однако в большинстве случаев преимущества перевешивают недостатки, делая GSM-модули популярным решением для удаленного управления.

Перспективы развития технологий GSM-модулей

Основные тенденции в развитии GSM-модулей включают:

• Поддержку сетей 4G/5G для увеличения скорости передачи данных
• Интеграцию с облачными платформами IoT
• Улучшение энергоэффективности
• Уменьшение габаритов
• Расширение функциональности (NB-IoT, eSIM и др.)

Это позволит создавать еще более совершенные системы удаленного мониторинга и управления на базе сотовых сетей.

БЛОК УПРАВЛЕНИЯ GSM-МОДУЛЬ 3.0 – ДорХан – Нижний Новгород

Перейти к содержанию

+7 (831) 231-21-21+7 (929) [email protected]ИНТЕРНЕТ МАГАЗИН

ОБРАТНЫЙ ЗВОНОК

БЛОК УПРАВЛЕНИЯ GSM-МОДУЛЬ 3.0

Руководство пользователя

Плата — v 3.0

ПО — v 3.2

1. ОБЩАЯ ИНФОРМАЦИЯ

GSM-модуль предназначен для приема сигнала с мобильного телефона и передачи дистанционных команд управления (тип контактов NO, NC) или коммутации шлагбаумов, приводов, систем освещения и других типов электрооборудования.

ГАБАРИТЫ

А = 63 мм

В = 90 мм

С = 25 мм

РИС. 1

• ПРИНЦИП РАБОТЫ GSM-МОДУЛЯ

GSM-модуль, зафиксировав звонок и получив номер звонящего, сравнивает его с номерами из внутреннего списка. При совпадении одного из номеров, модуль посылает внешний сигнал на управление приводом. При этом соединения с устройством не осуществляется, что позволяет избежать расходов на звонки.

• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Количество номеров в памяти устройства	3 500
Напряжение питания	12/24 В AC/DC
Потребляемая мощность	не более 2 Вт
Температура эксплуатации	-40…+55 °С
Рабочие диапазоны системы GSM/GPRS	850/900/1 800/1 900 МГц
Вид связи	только 2G
Максимальная коммутируемая нагрузка через реле	NO 7 A / NC 5 A при ~250 В

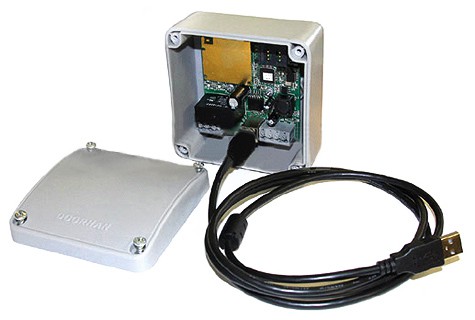

• КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят:

• GSM-модуль,
• выносная антенна,
• кабель для подключения к ПК,
• программное обеспечение,
• инструкция по эксплуатации.



1. СХЕМА ПОДКЛЮЧЕНИЯ GSM-МОДУЛЯ К ПЛАТЕ УПРАВЛЕНИЯ PCB-SL
   • ОПИСАНИЕ РАБОТЫ GSM-МОДУЛЯ

GSM-модуль содержит производительный микроконтроллер и GSM-модем.

Микроконтроллер осуществляет все действия по приему и выработке сигналов.

На плате устройства размещено три светодиода, как показано на рис. 2.

Светодиод Pwr подключен непосредственно к цепи питания микроконтроллера.

Светодиод Sts подключен к GSM-модему и его поведение определяется логикой работы.

Светодиод Sgnl в рабочем режиме отражает уровень сигнала, принимаемого GSM-модемом.

• ОПИСАНИЕ КЛЕММ GSM-МОДУЛЯ
• 24 V AC/DC — клеммы для подключения напряжения питания.

STOP и GND — клеммы подключения NO контакта для отключения реле.

COM — общий контакт реле.

NO — нормально открытый контакт.

NC — нормально закрытый контакт.

• ПОДГОТОВКА К РАБОТЕ

Установите SIM-карту. Отключите проверку PIN-кода. Это действие можно сделать на любом мобильном телефоне.

Установку SIM-карты следует проводить только при отключенном питании устройства.

Конфигурирование блока управления заключается в записи в память списка номеров, на которые устройство будет реагировать, и параметров сигнала включения исполнительного механизма.

• СОСТОЯНИЕ СВЕТОДИОДОВ

При включении устройства следует убедиться в том, что оно запущено корректно. Правильная последовательность включения светодиодов указана в таблице ниже.

№	Название светодиода	Описание состояния работы
1	Pwr	загорается и непрерывно светится после подачи напряжения питания
2	Sts	начинает мигать в соответствии с режимом работы GSM-модема (один раз в 1 сек. — модем регистриру­ется в сети; один раз в 3 сек. — модем зарегистрирован в сети и готов к работе)
3	Sgnl	индицирует уровень сигнала (красный — неудовлетворительный; желтый — удовлетворительный; зеле­ный — хороший; не светится — нет сигнала)





1. ПРОГРАММИРОВАНИЕ УСТРОЙСТВА

Запрограммировать устройство можно двумя способами: используя персональный компьютер (ноутбук) с операци­онной системой типа Windows или с помощью мобильного телефона посредством СМС-команд.

Перед настройкой не­обходимо подать напряжение питания на блок управления.

При первом (после покупки) включении устройство имеет следующие настройки: список телефонных номеров — пуст; пароль — 1234; время включения реле — 1 сек.; разрешено отключение реле по внешнему сигналу.

• НАСТРОЙКА С КОМПЬЮТЕРА

Для начала скопируйте файлы GSMSoft.exe и USB-драйвера для CP2102 на компьютер с операционной системой типа Windows. Установите драйвера с правами администратора на компьютер.

1. Запустите файл GSMSoft.exe с правами администратора, появится оконная форма, указанная на рис. 3. Если после запуска программа выдаст сообщение о необходимости установить NET Framework 4, то необходимо установить требуемый Framework на операционную систему.

ВНИМАНИЕ!

После запуска файла GSMSoft.exe в оконной форме главного меню «Устройство» неактивны кнопки быстрого запуска «Считать» и «Записать». Данные элементы активизируются только при успешном подключении к COM- порту.

1. Оконная форма состоит из главного меню и панели быстрого запуска.
   • Главное меню состоит из следующих пунктов.

• «Файл» — открывает подменю:
• «Новый» — создает новый список телефонов.
• «Открыть» — открывает существующий файл со списком телефонов.
• «Сохранить» — сохраняет текущий список телефонов в открытый текущий рабочий файл. Если изначально те­кущий рабочий файл не открыт, то предлагается сохранить текущий список телефонов, предварительно набрав новое название файла.
• «Сохранить как…» — предлагает сохранить под другим названием уже открытый текущий файл.
• «Устройство» — открывает подменю:
• «Прочитать все с…» — считывает все номера телефонов и настройки из GSM-блока в приложение GSMSoft.
• «Записать все в…» — записывает все номера телефонов и настройки из приложения GSMSoft в GSM-блок.
• «Прочитать настройки с…» — считывает настройки из GSM-блока в приложение GSMSoft.
• «Записать настройки в…» — записывает настройки из приложения GSMSoft в GSM-блок.
• «Стереть все» — стирает все номера телефонов в GSM-модуле.



• «СОМ-порт» — открывает подменю:
• «Автоподключение» — позволяет автоматически настроить связь с подключенным GSM-модулем.
  • «Панель быстрого запуска с иконками»:
• «Создать».
• «Открыть».
• «Сохранить».
• «Прочесть с устройства».
• «Записать в устройство».
• «Автоподключение».
• Выпадающий список выбора СОМ-порта.
  • Область «Настройки»:
• Поле ввода «Время включения реле» задается в секундах (не более 65 000).
• Чекбокс «Отключение реле по внешнему сигналу» разрешает отключение реле при наличии внешнего сигнала (на­личие «галочки») или запрещает (при отсутствии «галочки»).
• Чекбокс «Срабатывание реле на 2-ом гудке» позволяет устранить ложное срабатыване реле от автодозвона опе­ратора сотовой связи.
• Чекбокс «Подтверждение выполнения СМС-команды» позволяет подтвердить успешное выполнение СМС-команды ответным СМС-сообщением. При включении этой функции возможен расход денежных средств на балансе СИМ- карты GSM-блока в зависимости от тарифного плана сотового оператора.
• Поле ввода «Пароль» состоит из четырех цифр (1234 — по умолчанию).
• Кнопка «Считать» позволяет считать настройки и телефонные номера с GSM-модуля. Кнопка «Записать» позволя­ет записать настройки и телефонные номера в GSM-модуль.
  • Область «Телефоны» :
• Иконка «Копировать» позволяет скопировать выделенные ячейки в буфер обмена.
• Иконка «Вырезать» позволяет скопировать выделенные ячейки в буфер обмена с последующим удалением со­держимых ячеек.
• Иконка «Вставить» позволяет вставить номера телефонов из буфера обмена.
• Текстовое поле строки поиска и иконка «Лупа» предназначены для поиска введенного номера телефона в списке номеров телефона.
• Список номеров телефонов.
  • В области «Текущий рабочий файл» показывается путь и имя текущего файла.
  • Окно «Прогресс выполнения текущей команды» графически отображает ход выполнения текущей команды путем заливки зеленым цветом прямоугольной области.

2. После подключения к GSM-модулю по COM-порту и считывания данных появится оконная форма, показанная на рис. 4. В заголовке оконной формы после GSMSoft ver. 0 через символ «/» отображается версия ПО GSM-блока.

• ФОРМАТ ХРАНЕНИЯ НОМЕРОВ В ФАЙЛЕ

В сохраненном файле номера телефонов хранятся в текстовом формате (рис. 5). Каждый номер хранится в отдельной строке. Номер строки соответствует номеру ячейки из оболочки gsmSoft. ). Сохраненный файл откройте через оболочку gsmSoft.

Импорт/экспорт номеров возможен через буфер обмена при помощи иконок «Копировать», «Вырезать» и «Вставить». Так же при нажатии на правую кнопку на списке номеров телефонов выводится список операций «Копировать», «Выре­зать» и «Вставить» (рис. 7).

• НАСТРОЙКА С ТЕЛЕФОНА

Настройка с телефона осуществляется с помощью СМС-команд.

1. Добавить номер(а) в первую свободную ячейку.

Пример: ADD,1234,+7XXXXXXXXXX,+7XXXXXXXXX1

Где 1234 — пароль; +7XXXXXXXXXX, +7XXXXXXXXX1 — добавляемые номера.

ВНИМАНИЕ!

НоМе Номер телефона должен состоять только из арабских цифр и содержать не более 18 символов.

2. Записать номер(а) в определенную ячейку.

Пример: SAV,1234,10=+7XXXXXXXXXX,20=+7XXXXXXXXX

Где 1234 — пароль; 10 — номер ячейки, в которую записывается телефонный номер +7XXXXXXXXXX; 20 — номер ячейки, в которую записывается телефонный номер +7XXXXXXXXX1.

3. Удалить номер(а) из списка номеров телефонов.

Пример: DEL,1234,+7XXXXXXXXXX,+7XXXXXXXXX

Где 1234 — пароль; +7XXXXXXXXXX, +7XXXXXXXXX1 — удаляемые номера.

ВНИМАНИЕ!

АаЛ Удаляются все дублирующиеся номера.

2. Удалить все номера.

Пример: DEL,1234,ALL

Где 1234 — пароль, ALL — команда для удаления всех номеров.

3. Изменить текущий пароль.

Пример: PAS,1234,1111

Где 1234 — первоначальный пароль, 1111 — новый пароль.

ВНИМАНИЕ!

Длина пароля должна быть равной четырем символам и состоять только из цифр.

4. Изменить время включения реле.

Пример: TIM,1234,2

Где 1234 — пароль, 2 — новое время включения реле.

5. Срабатывание реле на 2-ом гудке.

Пример: SEC,1234,Y

Где 1234 — пароль; Y или y — включение функции, N — отключение функции.

Если данная функция включена, реле сработает на 2-ом гудке.

Данная функция позволяет устранить ложное срабатывание реле от автодозвона оператора сотовой связи.



6. Подтверждение выполнения СМС-команды.

Пример: SMA,1234,Y

Где 1234 — пароль; Y или y — включение функции, N — отключение функции.

Если данная функция включена, то при успешном выполнении СМС-команды, в ответ отправителю придет сообщение с текстом «SMS ACCEPTED OK!»

ВНИМАНИЕ!

• Единица измерения времени — секунда. Время включения реле не должно превышать 65 000 секунд. При времени включения реле равном нулю, логика работы осуществляется по принципу «ВКЛЮЧИТЬ- ВЫКЛЮЧИТЬ-ВКЛЮЧИТЬ».
• 1234 — текущий заводской пароль по умолчанию для успешного выполнения СМС-команд. Блоком управ­

ления могут приниматься сигналы не более чем с 3 500 номеров телефонов.

• Для России необходимо ввести «+» перед номером телефона. Объем посылаемого СМС не может превы­шать одного текстового сообщения. Пожалуйста, не забудьте набрать региональный код, если вы использу­ете стационарную линию. Номер телефона должен состоять только из арабских цифр и содержать не более 18 символов. SIM-карта должна иметь функцию CID (определение номера звонящего).
• При отсутствии возможности подать напряжение питания на модуль, имеется возможность запустить мо­дуль при подключении через USB-разъем к компьютеру или ноутбуку. В данном варианте подключения ре­комендуется производить только настройку устройства.
• GSM-модуль поддерживает связь в режиме только 2G.
• Автоподключение к GSM-модулю рекомендуется осуществлять только после включения индикации уровня сотового сигнала Sgnl, т. к. после подачи питания блоку необходимо определенное время для инициализа­ции процесса работы.
• При включении функции «Подтверждение выполнения СМС-команды» возможен расход денежных средств на балансе SIM-карты GSM-блока в зависимости от тарифного плана сотового оператора.
• Приложение GSM Soft версии 3.2 позволяет работать с блоками версий 3.0, 3.1, 3.2. При этом для блоков версий 3.0 и 3.1 вкл/выключение функций «Подтверждение выполнения СМС-команды» и «Срабатывание реле на 2-ом гудке» не отразятся на работе блока.

Примечание: после дозвона на GSM-модуль, у некоторых операторов связи автоответчик сообщает, что абонент занят, при этом реле функционирует нормально, если номер звонящего записан в память модуля. Это НЕ ОЗНАЧАЕТ, что блок не работает, это просто особенность некоторых операторов связи.



Вверх

цена 12 100 РУБ в Москве

Описание

Характеристики

Инструкции и сертификаты

Отзывы

Самовывоз и доставка

Оплата

DoorHan GSM 3.0 модуль для приема сигнала с мобильного телефона и дистанционной передачи команд (тип контактов NO, NC) для управления шлагбаумами, приводами, системами освещения и другими типами электрооборудован, память на 3500 номеров, 1 канал управления, питание 12/24 В, потребление 2 Вт, рабочая температура -40. ..+55 °C, габариты 90х63х25 мм.

Купить DoorHan GSM-3.0 модуль gsm управления воротами в интернет-магазине СЕК-ГРУПП в Москве: Черницынский проезд, д.3, стр.1 (метро Щелковская). Доставка по России.

Вес

0.1 кг

Объем

0.0001 м³

Длина

5 см

Ширина

3 см

Высота

5 см

👍Тип изделия	блок GSM
👍Страна производитель	Россия

Входит в состав комплектов:

Гарантия 3 года

Россия — страна производства Мы официальный дилер DoorHan

Напряжение питания, В

12/24 AC/DC

Потребляемая мощность, Вт

2

Количество номеров в памяти устройства

3500

Cим-карта

nano-SIM

Рабочие диапазоны системы GSM/GPRS, МГц

850; 900; 1800; 1900

Диапазон рабочих температур, °С

-40…+55

Инструкцияфайл pdf 1. 24 МБ

Рейтинг товара

Отзывов (0)

Выбрать интервалза 3 месяцаза 6 месяцевза годза все времяВыбрать оценку12345

Оставьте свой отзыв

Показать все

Самовывоз

• Москва, Черницынский пр-д, д. 3 стр. 1. метро Щелковская

Доставка курьером СЕК-ГРУПП

• До ТК (СДЭК, ПЭК, Деловые Линии) — 0 Р
• Остальные транспортные компании — 750 Р
• Заказы от 40 000 Р (по ценам сайта) — 0 Р
• В пределах МКАД — 1000 Р (на заказы от 5000 Р — 750 Р)
• Негабарит МКАД — 1000 Р
• За МКАД — 750 Р + 50Р/км
• Негабарит за МКАД — 1500Р + 70Р/км

Мы правильно определили ваш город?

Безналичный расчет

Оплата осуществляется путем банковского перевода денежных средств с расчетного счета покупателя на наш расчетный счет.

Счет выставляется по запросу в печатном или электронном виде. Счет действителен в течении 3-х банковских дней за исключением оборудования производства компании PERCo.

Оплата наличными в офисах компании

Оплата наличными производится в офисах компании при получении товара со склада по адресам:

• г. Москва, Черницынский проезд, д.3, стр.3
• г. Уфа, Трамвайная улица, д.2, офис 1-02

Оплата наличными при доставке (Москва)

Стоимость заказа передаётся водителю компании при получении товара.

Описание модуля

GSM/GPRS | Определение, Работа, AT-команды

— Реклама —

Модуль GSM или модуль GPRS — это микросхема или схема, которые используются для установления связи между мобильным устройством или вычислительной машиной и системой GSM или GPRS.

  Что мы будем здесь обсуждать?
> Что такое GSM/GPRS?
> Что такое модуль GSM?
> Модемы, модули и мобильные
> Применение модуля GSM
> Моменты для рассмотрения
> Пример интерфейса

Что такое GSM?

GSM (Глобальная система мобильной связи, первоначально Groupe Spécial Mobile) — это стандарт, разработанный Европейским институтом телекоммуникационных стандартов (ETSI).

— Реклама —

Он был создан для описания протоколов цифровых сотовых сетей второго поколения (2G), используемых мобильными телефонами, и в настоящее время является глобальным стандартом по умолчанию для мобильной связи — с долей рынка более 90%, работающим в более чем 219 странах.страны и территории.

Что такое GPRS?

Общая служба пакетной радиосвязи (GPRS) — это пакетно-ориентированная служба мобильной передачи данных в глобальной системе мобильной связи (GSM) системы сотовой связи 2G и 3G.

GPRS изначально был стандартизирован Европейским институтом стандартов электросвязи (ETSI) в ответ на более ранние технологии CDPD и сотовой связи с коммутацией пакетов i-mode. В настоящее время он поддерживается Партнерским проектом третьего поколения (3GPP).

Модуль GSM или модуль GPRS — это микросхема или схема, которая будет использоваться для установления связи между мобильным устройством или вычислительной машиной и системой GSM или GPRS. Модем (модулятор-демодулятор) является важной частью здесь.

GSM-модуль SIM900

Эти модули состоят из GSM-модуля или GPRS-модема с питанием от цепи питания и коммуникационных интерфейсов (например, RS-232, USB 2.0 и других) для компьютеров.

GSM-модем может быть выделенным модемным устройством с последовательным, USB- или Bluetooth-подключением или мобильным телефоном с функциями GSM-модема.

Разница между модемами, модулями и мобильными телефонами GSM/GPRS

Модули GSM или GPRS аналогичны модемам, но есть одно отличие: модем GSM/GPRS является внешним оборудованием, тогда как модуль GSM/GPRS является внешним оборудованием. модуль, который можно интегрировать в оборудование. Это встроенная аппаратная часть.

Мобильный телефон GSM, с другой стороны, представляет собой законченную систему со встроенными процессорами, предназначенными для обеспечения интерфейса между пользователем и мобильной сетью.

Общие сведения о модемах

Беспроводные модемы генерируют, передают или декодируют данные из сотовой сети для установления связи.

Модем GSM/GPRS — это класс беспроводных модемов, предназначенных для связи в сетях GSM и GPRS. Как и в мобильных телефонах, для активации связи с сетью требуется SIM-карта (модуль идентификации абонента). Кроме того, они имеют номера IMEI (международный идентификатор мобильного оборудования), аналогичные мобильным телефонам, для их идентификации.

1. МОДЕМУ нужны AT-команды для взаимодействия с процессором или контроллером, которые передаются через последовательную связь.
2. Эти команды отправляются контроллером/процессором.
3. МОДЕМ возвращает результат после получения команды.
4. Различные AT-команды, поддерживаемые модемом, могут быть отправлены процессором/контроллером/компьютером для взаимодействия с сотовой сетью GSM и GPRS.
Его функции включают в себя:
• Чтение, запись и удаление SMS-сообщений.
• Отправка SMS-сообщений.
• Следите за уровнем сигнала.
• Следите за состоянием зарядки и уровнем заряда аккумулятора.
• Чтение, запись и поиск записей в телефонной книге.
Что такое мобильная станция?

Мобильный телефон и модуль идентификации абонента (SIM) вместе образуют мобильную станцию. Это пользовательское оборудование, которое связывается с мобильной сетью. Мобильный телефон состоит из мобильного терминала, терминального оборудования и терминального адаптера.

Мобильный терминатор связан с мобильной сетью GSM и управляется процессором основной полосы частот. Он обрабатывает доступ к SIM-карте, кодирование и декодирование речи, сигнализацию и другие задачи, связанные с сетью.

Терминальное оборудование — это прикладной процессор, который занимается обработкой операций, связанных с клавиатурами, экранами, памятью телефона и другими аппаратными и программными службами, встроенными в телефон.

Адаптер терминала устанавливает связь между терминальным оборудованием и мобильным терминалом с помощью AT-команд. Связь с сетью в мобильном телефоне GSM/GPRS осуществляется процессором основной полосы частот.

Применение модуля GSM или модуля GPRS

Модуль GSM/GPRS демонстрирует использование AT-команд . Они могут выполнять все функции мобильного телефона через компьютер, такие как совершение и прием звонков, SMS, MMS и т. д. Они в основном используются для компьютерных услуг SMS и MMS.

Пример GSM: проекты Arduino: отправка SMS с помощью GSM

Что такое AT-команда?

Они известны как AT-команды, потому что каждая командная строка начинается с «AT» или «at». AT-команды — это инструкции, используемые для управления модемом. АТ — это сокращение от ВНИМАНИЕ.

GSM/GPRS-модемы и мобильные телефоны поддерживают набор AT-команд, специфичный для технологии GSM, который включает команды, связанные с SMS, такие как AT+CMGS (отправить SMS-сообщение), AT+CMSS (отправить SMS-сообщение из памяти), AT +CMGL (Список SMS-сообщений) и AT+CMGR (Чтение SMS-сообщений).

Обратите внимание, что начальный «AT» — это префикс, который информирует модем о начале командной строки. Он не является частью имени AT-команды.

Например, D — фактическое имя AT-команды в ATD, а +CMGS — фактическое имя AT-команды в AT+CMGS. Однако в некоторых книгах и на веб-сайтах они используются как синонимы в качестве имени AT-команды.

Задачи, которые можно выполнить с помощью AT-команд

Вот некоторые из задач, которые можно выполнить с помощью AT-команд с модемом GSM/GPRS или мобильным телефоном:

• Получить основную информацию о мобильном телефоне или GSM/ GPRS-модем. Например, название производителя (AT+CGMI), номер модели (AT+CGMM), номер IMEI (международный идентификатор мобильного оборудования) (AT+CGSN) и версия программного обеспечения (AT+CGMR).
• Получить основную информацию о подписчике. Например, MSISDN (AT+CNUM) и номер IMSI (международный идентификатор мобильного абонента) (AT+CIMI).
• Получить текущий статус мобильного телефона или модема GSM/GPRS. Например, статус активности мобильного телефона (AT+CPAS), статус регистрации в мобильной сети (AT+CREG), мощность радиосигнала (AT+CSQ), уровень заряда аккумулятора и статус зарядки аккумулятора (AT+CBC).
• Установите соединение для передачи данных или голосовое соединение с удаленным модемом (ATD, ATA и т. д.).
• Отправка и получение факса (ATD, ATA, AT+F*).
• Отправка (AT+CMGS, AT+CMSS), чтение (AT+CMGR, AT+CMGL), запись (AT+CMGW) или удаление (AT+CMGD) SMS-сообщений и получение уведомлений о новых полученных SMS-сообщениях (AT+CNMI ).
• Чтение (AT+CPBR), запись (AT+CPBW) или поиск (AT+CPBF) записей телефонной книги.
• Выполнение задач, связанных с безопасностью, таких как открытие или закрытие блокировки объекта (AT+CLCK), проверка того, заблокирован ли объект (AT+CLCK) и изменение паролей (AT+CPWD).
  (Примеры блокировки объекта: блокировка SIM-карты [пароль должен вводиться для SIM-карты каждый раз при включении мобильного телефона] и блокировка PH-SIM [определенная SIM-карта связана с мобильным телефоном. Чтобы использовать другие SIM-карты с мобильного телефона, необходимо ввести пароль.])
• Управление представлением кодов результатов/сообщений об ошибках AT-команд. Например, вы можете указать, следует ли включать определенные сообщения об ошибках (AT+CMEE) и должны ли сообщения об ошибках отображаться в числовом формате или в подробном формате (AT+CMEE=1 или AT+CMEE=2).
• Получить или изменить конфигурацию мобильного телефона или модема GSM/GPRS. Например, изменить сеть GSM (AT+COPS), тип службы переноса (AT+CBST), параметры протокола радиоканала (AT+CRLP), адрес центра SMS (AT+CSCA) и хранилище SMS-сообщений (AT+CPMS). ).
• Сохранение и восстановление настроек мобильного телефона или модема GSM/GPRS. Например, сохраните (AT+CSAS) и восстановите (AT+CRES) настройки, относящиеся к обмену SMS-сообщениями, такие как адрес SMS-центра.
Примечание:

Производители мобильных телефонов обычно не реализуют все AT-команды, параметры команд и значения параметров в своих мобильных телефонах.

Также поведение реализованных AT-команд может отличаться от определенного в стандарте. В целом модемы GSM/GPRS, предназначенные для беспроводных приложений, лучше поддерживают AT-команды, чем обычные мобильные телефоны.

Кроме того, некоторые AT-команды требуют поддержки операторов мобильной связи. Например, SMS через GPRS можно включить на некоторых мобильных телефонах и модемах GPRS с помощью команды +CGSMS (название команды в тексте: Выберите услугу для MO SMS-сообщений).

Но если оператор мобильной сети не поддерживает передачу SMS по GPRS, вы не можете использовать эту функцию.

Интерфейс мобильного телефона с платформой Microsoft Windows

Windows (XP и более ранние версии) поставляется с приложением под названием HyperTerminal для передачи данных через последовательный порт компьютера. Взаимодействие модуля GSM или модуля GPRS с последовательным портом компьютера включает следующие шаги:

1. Соедините порт RS-232 модуля GSM с последовательным портом компьютера. Вставьте SIM-карту в модуль.
2. Откройте HyperTerminal через Пуск -> Все программы -> Стандартные -> Связь -> HyperTerminal.
3. Введите имя подключения и нажмите OK.
