Драйвер LED подсветки монитора: основные принципы работы и типы

Что такое драйвер LED подсветки монитора. Как работает драйвер светодиодной подсветки. Какие бывают типы драйверов LED подсветки. Какие преимущества у LED подсветки по сравнению с CCFL.

Что такое драйвер LED подсветки монитора

Драйвер LED подсветки монитора — это электронное устройство, которое управляет работой светодиодной подсветки в ЖК-мониторах и телевизорах. Основные функции драйвера:

• Преобразование входного напряжения в необходимое для питания светодиодов
• Стабилизация тока через светодиоды
• Управление яркостью подсветки
• Защита светодиодов от перегрузки

Драйвер обеспечивает стабильную и эффективную работу LED подсветки, что критично для качества изображения на экране.

Принцип работы драйвера светодиодной подсветки

Как работает типичный драйвер LED подсветки монитора:

1. На вход драйвера подается постоянное напряжение от блока питания монитора (обычно 12-24В)
2. Драйвер преобразует входное напряжение в необходимое для питания цепочки светодиодов (как правило 30-150В)
3. Встроенный контроллер формирует ШИМ-сигнал для управления яркостью
4. Выходной каскад стабилизирует ток через светодиоды на заданном уровне
5. Схема обратной связи отслеживает параметры и защищает от перегрузок

Такая схема обеспечивает стабильное свечение LED подсветки во всем диапазоне регулировки яркости.

Основные типы драйверов LED подсветки

Существует несколько типов драйверов светодиодной подсветки мониторов:

1. Линейные драйверы

Простейший тип — работают по принципу линейного стабилизатора тока. Преимущества:

• Простая схемотехника
• Низкий уровень электромагнитных помех
• Невысокая стоимость

Недостаток — низкий КПД при большой разнице входного и выходного напряжений.

2. Импульсные драйверы

Используют ШИМ-преобразование для повышения эффективности. Преимущества:

• Высокий КПД (до 95%)
• Широкий диапазон входных напряжений
• Компактные размеры

Недостаток — более сложная схемотехника и вероятность электромагнитных помех.

3. Резонансные драйверы

Работают на принципе резонанса в LC-контуре. Особенности:

• Высокая эффективность
• Мягкое переключение ключей
• Низкий уровень помех

Недостаток — сложность настройки резонансного контура.

Преимущества LED подсветки перед CCFL

Светодиодная подсветка имеет ряд преимуществ по сравнению с люминесцентной (CCFL):

• Более высокая энергоэффективность
• Отсутствие ртути и других вредных веществ
• Мгновенное включение на полную яркость
• Более широкий диапазон регулировки яркости
• Длительный срок службы (до 50 000 часов)
• Меньшие габариты, возможность создания тонких мониторов

Эти преимущества обусловили практически полный переход на LED подсветку в современных мониторах и телевизорах.

Ключевые параметры драйверов LED подсветки

При выборе и оценке драйверов светодиодной подсветки важны следующие характеристики:

• Диапазон входных напряжений
• Максимальный выходной ток
• КПД преобразования
• Диапазон регулировки яркости
• Уровень пульсаций выходного тока
• Наличие защит (от КЗ, перегрева и др.)
• Уровень электромагнитных помех

Оптимальный выбор драйвера зависит от конкретного применения и требований к подсветке монитора.

Особенности управления яркостью LED подсветки

Регулировка яркости светодиодной подсветки может осуществляться несколькими способами:

ШИМ-диммирование

Суть метода:

• Светодиоды включаются/выключаются с высокой частотой
• Изменение скважности ШИМ-сигнала регулирует среднюю яркость
• Частота ШИМ обычно 100-500 Гц

Преимущество — простота реализации. Недостаток — возможное мерцание при низкой яркости.

Аналоговое диммирование

Принцип работы:

• Плавное изменение тока через светодиоды
• Используется линейный режим работы светодиодов
• Обеспечивает более плавную регулировку

Преимущество — отсутствие мерцания. Недостаток — меньший диапазон регулировки.

Гибридное диммирование

Комбинирует оба метода:

• ШИМ на высокой яркости
• Аналоговое — на низкой
• Плавный переход между режимами

Позволяет получить широкий диапазон регулировки без мерцания.

Типовые неисправности драйверов LED подсветки

Наиболее распространенные проблемы с драйверами подсветки мониторов:

• Выход из строя выходных транзисторов
• Пробой электролитических конденсаторов
• Выгорание токоограничивающих резисторов
• Отказ микросхемы ШИМ-контроллера
• Нарушение пайки компонентов из-за термоциклирования

Определить неисправность можно по характерным симптомам: отсутствие подсветки, мерцание, нестабильная яркость и т.д.

Перспективы развития драйверов LED подсветки

Основные тенденции в развитии драйверов светодиодной подсветки мониторов:

• Повышение энергоэффективности (КПД до 98%)
• Уменьшение габаритов (технологии интеграции)
• Расширение функциональности (HDR, локальное затемнение)
• Снижение уровня электромагнитных помех
• Интеграция с системами управления монитором

Это позволит создавать более качественные и экономичные мониторы нового поколения.

Драйвер led подсветки монитора

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Acer AL N шасси: G черный экран. Acer S hl B Прошивка. Выгорает защита на контроллере матрицы AU Optroniks.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Переделка ламп подсветки ЖК монитора на светодиодные ленты
• Драйвер LED подсветки монитора DNS V2256
• Элементы подсветки
• LED24″(540мм)
• Комплект LED подсветка до 24″ 540мм для замены ламп CCFL LCD мониторов
• Please turn JavaScript on and reload the page.
• Подстройка тока LED-подсветки (драйвер OZ9998)
• Схема инвертора подсветки. Принцип работы драйвера
• Драйвер LED подсветки для монитора 6 пиновый
• Ваш пароль

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Драйвер LED подсветки / Ремонт телевизоров

Переделка ламп подсветки ЖК монитора на светодиодные ленты

Позвонил закомый, есть моник, мол пропадает подсветка через часа. Я там кондеры поменял, теперь не включается совсем. Мониторчик старый, старый но полезный, фотка из тырнетов. Первичный осмотр выявил сбитый диод на плате скаллера.

Ставим, безрезультатно, на кнопку нет реакции. Монитор кирпич, не поднимает ни 22в, ни 5в, соответственно нет ни 3. Короче нифига нет. Начал мерять, высоковольная часть работает ок, до шима все доходит. Шасси на шиме LAF И вуаля, оба кондера стоят по 47мкф, для с пофигу, а вот с в раз завышена емкость, должен стоять 0,47мкф. Меняю на 1мкф, тут же появляется и 22в и 5в, линейники тут же выдают 3. Светики синие горящие сигнализируют о запуске платы. Но БП свистит даже в дежурке. Керамика какая то подохла в горячей части и давай я бездумно менять всю керамику перед трансом, на второй угадал pf подохло.

Плата больше не свистит. Нужно светодиодные ленты вместо бесовских ламп поставить. Разбираем матрицу. Скидываем железную рамку. Снимаем стекло с дешифраторами, нужно делать аккуратно, дешики повредите в лучшем случае пойдут полосы, в худшем если качественно оторвать, можно и часть картинки потерять или всю картинку.

Убираем стекло в надежное место, желательно на что то чистое ложить, каждая пылина будет видна. Все остальное это подсветка. Снимаем пластиковую рамку, вынимаем кассеты с лампами. Еще один момент, у некоторых старых моников страшно крошится рассеиватель, толстое огрстекло и засыпает осколками все слои, после чего все кино в точках, там нужно снять весь верх пленок и снять рассеиватель, хорошенько его почистить, а потом обратно поставить. Теперь выкидываем лампы и вместо них ставим светодиодные ленты, можно клеить на двухсторонний скотч, но тогда нужно резинку с ламп снимать и подкладывать на ленты, ленты нагреваются при работе и оно может отклеится, резинка прижимает ленты к рассеивателю и не даст им провернутся в кассете.

Можно на B или подобный приклеить если сроки не давят. Обычно подобные ленты из комплектов режутся по 3 светодиода, но мне прислали которые режутся по 6, ну и фиг с ним. Скидываем матрицу обратно, проверяем подсветку навесом. И тут меня ждал неприятный сюрприз. Не раз я менял на лед подсветку и как то везло, а тут не повезло.

Прикол вот в чем, комплекты эти бываю с разным управлением яркости подсветки, но продавцы сих девайсов понятия не имеют что они разные. Пишут просто комплект подсветки на столько то дюймов, например от 19 до 24 и все. Так вот, они бывают на 3 вольта и на пять, инверсные и прямые. Например, максимальная яркость, когда на управлении 0в и минимальная когда 5в или прямая, 5в максимальная яркость, 0в или близкое к нулю значение 1в например , то же самое с управление в 3 вольта.

Так вот скаллер проц монитора в данном случае выдает 3в на максимум яркости. Короче подсветка регулируется в странных пределах и наоборот. Знакомый сказал забей, сделай макс яркость и порядок. Ну ок, дальше, снимаем с платы все что уже не нужно. Осталось распаять питание, сигнал включения и управление подсветкой.

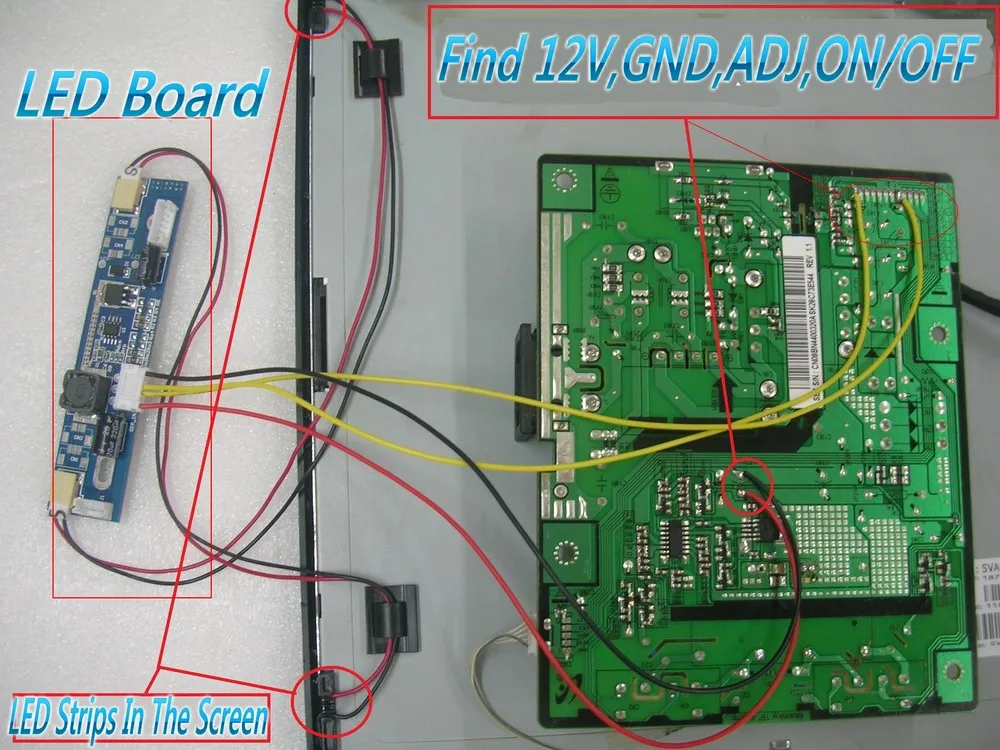

На большинстве моников все подписано, 22 вольта питание ленты, ОN включение подсветки, DIMM управление яркостью, gnd земля. Нафига это все делать? Смотрите, во первых, денег возьмут как за замену ламп, во вторых замена ламп не панацея, может подохнуть трансформатор, ключи подсветки, мелкие транзисторы в обвязке шима, сам шим, еще какая либо неведомая хуйня.

Тут мы решаем проблему радикально. Выкидываем все слабые части и ставим дешевый комплект, сдохнет, не дай боже, он недорогой, можно менять. И какие плюсы? Моник жрет меньше, подвсетка вместо ,5а жрет всего мА, смотрел потребление на лбп, конкретно на этот комплект. Делаю такие ленты для ремонта мониторов смостоятельно, выбрав и купив пару пакетиков хороших диодов в китае. Напечатать, вытравить и собрать драйвер и линейку выходит гораздо быстрее, чем ждать готовую из китая, и дешевле чем если держать готовые в запасе.

Из плюсов: диоды всегда расположены равномерно по всей длине от края до края, и с регулировкой яркости в самодельном драйвере проблем не возникает, особо тяжелые случаи помогает исправить tiny Минусов нет, это же хобби. Уходят цвета. Иногда от диодов вверху и внизу видны треугольные засветы. Так что для нетребовательного пользователя сойдет, для дизайнеров, полиграфистов и т. И еще- лучше ту сторону, с которой отрезаются лишние диоды изолировать термоусадкой.

Был у меня случай- кто-то переделал, повесил диодные линейки на двухсторонний скотч, со временем верхняя отпала и коротнула. В итоге на драйвере полевик и токовые резисторы вылетели, плюс поплавились провода. Для тех, кто профессионально работает с графикой, не любой монитор подойдёт.

И сносу этой железяке нету — как откалибровали в далёком м, так до сих пор держит и цвета и гамму. Опять же, ленты есть разные, от копеечных. Переставил не один десяток таких подсветок, все нюансы указал. Нюансы с регулировкой яркости не вспоминаю, по той причине, что они решаются довольно легко, рецептов в интернете можно найти вагон, если ввести в строке поиска маркировку лед драйвера.

Ну, опять же, люди которые работают с графикой не покупают дерьмовые летние мониторы с ТN матрицами, для бытовухи, офиса, годится. Я вообще сварочники ремонтирую. Я не потому спрашиваю, что сомневаюсь в ваших знаниях, а потому, что в своих ремонтах с таким не сталкивался, и мне интересно узнать что и как.

Такие же мысли, когда читаю посты о замене подсветки на непонятного происхождения светодиодов. У них же спектр пипец какой ужасный, цвета так будут плыть, что никакая калибровка не спасет. БП тоже свистит. Да без проблем, но если там нихера не подписано, я вам удаленно помочь не смогу, прийдется самому с мультиметром тыкаться по плате в поиске необходимых напряжений и сигналов. А я вот в подобной ситуации починил посуровому, но биплатно почти : 17″ 5х4 моник, также с подсветкой беда.

Выкинул лампы, воткнул простые ленты К светодиодов на метр, слабал схемку, которая через реле включает подсветку напрямую на 12 вольт и всё : а ну и сделал, что монитор работает от внешнего питания 12В, а не от , как раньше. Потребление 2А у всего моника. Яркость более чем достаточная, цвета вроде не хуже, ставил людям, возражений не было.

Только реле щелкает при включении выключении подсветки, а так норм : Пытался ещё один так оживить, чот коротнул непонятно как и лежит трупом теперь Не много не по теме поста. Автор может знаешь, после включения изображение на мониторе дрожит или даже плывет, минут через 20 проходит. И так каждый раз, кондеи в сервисе перепаяли, принёс домой и нифига не изменилось.

Да я первым делом проверил видюху, подключил к телевизору тем же проводом через VGA и все норм на телеке было. Как раз вчера пытался записать, вечером сделаю, на телефоне не так отчетливо видно просто, но я постараюсь. Скажи, пожалуйста А есть ли смысл дать тебе на диагностику платы бп и контроля от монитора, не пересылая весь моник? В один день после выключения розетки, мигая диодом не показал изображения. После выключения в сутки не включился вообще.

На плате БП были вздувшиеся кондёры, замена которых ничего не дала вольтаж, полярность и микрофорады соответствуют Хочется вернуть моник в строй Можно попробовать, но запуск Бп не дает гарантии полной работоспосбности монитора. Потому лучше слать весь комплект. Только после покупки. Если речь о том как скаллер монитора управляет яркостью, то тут все проще, накидываем два провода, землю и на управление подсветки, цепляем на мультиметр, подключаем моник к сети и к выводу изо, заходим в меню, находим управление яркостью, регулируем от 0 до максимума смотрим на мультиметр, делаем выводы.

Да, я такой недавно в мастерскую поставил во вьюсоник с инверсным на 5в , разбирать оба моника и менять драйверы уже не охота. Не смотря на ответ вам от ТС, я проводил тесты. Не совсем жопорук, делает это за 14 часов рабочего времени, при условии что умеет гуглить или подсказки.

Если только поменять подсветку то за пол часа управлюсь, с разборкой и сборкой. Чего там два часа делать? Или «переворачивай» всю высокую и низкую части моника, или вот такое решение, которое даже в лотах алиекспресса, плохо, но подано китайцами.

Нафиг такой гемор. Не проще лампы поменять. У меня тоже были мысли, после отгорания ,лампы поменять на светодиоды. Но прикинув количество возни менял на новые лампы. Хотя для украины ремонт и меньшей диагонали актуален, для рашки — не думаю.

Смотрим чего там наменяли, открываем схему, интересует нас кондер с и с
