12-220-вольтовая инверторная схема на основе полевого МОП-транзистора

Инверторы широко используются в электронике и электрических схемах. Инвертор преобразует соответствующее постоянное напряжение в переменное. Мы хорошо знакомы с линейными источниками питания постоянного тока, которые используются для преобразования 220 В переменного тока в низковольтный постоянный ток с высокой силой тока. Точно так же для повышения напряжения до требуемого значения требуется батарея или блок питания с большим ампером. Трансформеры очень полезны во всех этих случаях. Наведенная ЭДС зависит от количества витков и сечения провода.

Детали

Примечание** Высокое напряжение/Прямоугольная волна на высоком переменном токе/ Цепь может выдерживать максимальную мощность 100 Вт с этим каскадом драйвера. Перегрев может произойти, если есть какие-либо дальнейшие ограничения мощности.

Для безопасного включения нагрузки мы сделаем дизайн печатной платы и закажем ее у лучшего производителя печатных плат JLCPCB. Вы можете заказать 5 штук высококачественной двухслойной печатной платы всего за 2 доллара. JLCPCB — это универсальное решение для всех моих проектов, предоставляющее услуги 3D-печати, трафаретной и SMT-сборки, а также простые прототипы печатных плат по лучшим ценам. Итак, закажите печатную плату прямо сейчас в JLCPCB и получите бесплатные купоны при первой регистрации.

Требуемый тип трансформатора:

Понижающий трансформатор используется для преобразования высокого напряжения переменного тока в постоянный. Переменный ток, подаваемый на первичную обмотку, имеет большее число витков по сравнению со вторичной и, таким образом, ЭДС наведения создает напряжение во вторичной обмотке. Точно так же, если мы обратим процедуру, она может генерировать высокое напряжение. Для небольших нагрузок (менее 100 Вт) эти трансформаторы хороши, но нам нужен более мощный и специализированный трансформатор с центральным отводом. Который будет стоить дороже и потребует тяжелой схемы драйвера с отдельным блоком микроконтроллера. Чтобы лучше понять тему трансформатора, следуйте этой статье здесь.

В этом проекте мы используем понижающий трансформатор 12-0-12 вольт с центральным отводом в качестве усилителя напряжения.

IC CD4047:

CD4047 представляет собой 14-контактную микросхему, представляющую собой маломощную микросхему мультивибратора на основе КМОП-логики. Он может работать в моностабильном или нестабильном режиме. Эта микросхема проста в использовании для обоих режимов и требует меньшего количества внешних компонентов для работы. Он имеет диапазон напряжения 3–15 В и лучше всего работает при напряжении питания 5 В постоянного тока.

Ответ заключается в том, что мы должны управлять воротами MOSFET. Таким образом, эту задачу выполняет CD4047, генерируя прямоугольную волну или ШИМ. В большинстве инверторов мощности этот метод используется для управления полевыми МОП-транзисторами или транзисторами.

Components required:

1) CD4047 IC

2) IRF Z44N MOSFET with heatsink

3) 1nF capacitor

4) 100K-1M potentiometer

5) 330ohms resistor

6) 1N4007 Diode

7) Батарея 12 В

8) Печатная плата JLCPCB

9) Трансформатор с центральным отводом (12-0-12)

10) Провода и инструменты для пайки.

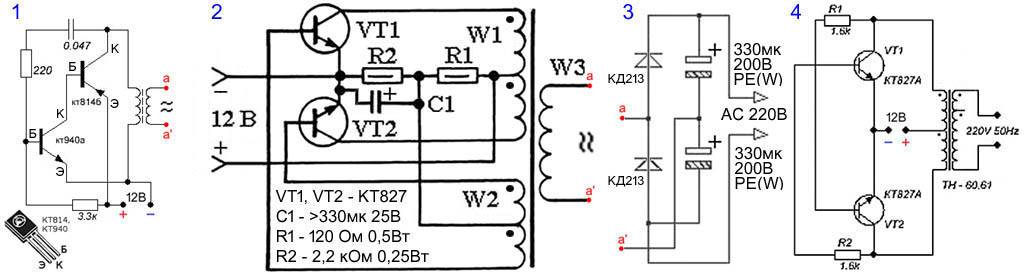

Схема цепи:

Схема проста, IC CD4047 управляет двумя полевыми МОП-транзисторами в двухтактной конфигурации. Так как обычный трансформатор не может работать на постоянном токе, то приходится делать схему изменения напряжения и тока во времени. Таким образом, в сердечнике будет индуцироваться поток, который будет индуцировать напряжение на вторичной обмотке. Вы можете отрегулировать потенциометр, чтобы получить желаемую частоту. Обычно частота составляет 50 или 60 Гц. Мощность трансформатора должна быть достаточной для обеспечения выходной мощности.

Аккумулятор должен быть больше 10Ач, чтобы напряжение аккумулятора не падало, и он работал долго. Светодиод здесь показывает, что инвертор мощности включен. Поэтому, когда он включен, не прикасайтесь к инвертору, иначе вы получите травму.

Конструкции печатных плат:

Загрузите файлы Gerber и принципиальные схемы отсюда.

Заказываю 5 шт. двухслойной печатной платы красного цвета всего за 2 доллара. С отделкой Hasl и толщиной 1,6 мм. JLCPCB — единственное решение для получения прототипа печатной платы по лучшей цене. А если вы зарегистрируетесь по этой ссылке, вы получите бесплатный купон на 30 долларов США и подарки для новых пользователей. Оформите заказ в JLCPCB и превратите свои проекты в продукты.

Я давно использую программное обеспечение Cirkit для дизайнеров, это универсальное решение для всех моих проектов с Arduino. Вы можете создавать схемы макетов, электрические схемы. Теперь поставляется со спецификацией, опцией создания пользовательских компонентов и опцией компиляции встроенного кода. Попробуйте…

Подробнее »

Посмотреть все детали

Нравится этот проект?

Делиться

Лучший инвертор с чистой синусоидой (обзор и руководство по покупке) в 2023 году

Наша методология

Чтобы выбрать лучшие инверторы с чистой синусоидой на рынке, я использовал Всестороннюю методологию исследования Drive и оценил десятки инверторов, прежде чем выбрать лучший претенденты. Хотя я лично не тестировал эти продукты, мой выбор основан на отзывах потребителей, обзорах экспертов, обсуждениях на соответствующих онлайн-форумах и моих институциональных знаниях автомобильной промышленности.

Я посетил сабреддит Car Talk и Van Dwellers, чтобы получить более информированное мнение о том, что автомобильные энтузиасты думают о продуктах на рынке.

Некоторые бренды уже хорошо зарекомендовали себя в этой нише, и их продукции был отдан приоритет. Однако были оценены и другие менее известные бренды. Основными учитываемыми характеристиками были постоянная мощность, пиковая мощность, источники питания, розетки, гарантия, цена и надежность. Инверторы немедленно исключались из рассмотрения, если они были ненадежными или имели неисправности, делавшие их опасными для использования.

Зачем доверять нам

Наши обзоры основаны на сочетании практических испытаний, мнений экспертов, оценок реальных покупателей и нашего собственного опыта. Мы всегда стремимся предлагать подлинные и точные руководства, которые помогут вам найти лучший выбор.

Узнать больше

Лучший инвертор с чистой синусоидой Отзывы и рекомендации

Лучший инвертор с чистой синусоидой в целом

Renogy 1000 Вт инвертор с чистой синусоидой

Проверить последнюю цену

Синусоидальный инвертор Renogy мощностью 1000 Вт достаточен для нужд большинства людей и будет служить им долгие годы. Если вы не собираетесь питать несколько крупных электроприборов, мощности этой модели в 1000 Вт в непрерывном режиме и 2000 Вт в пиковой мощности должно быть достаточно. Он имеет КПД преобразования около 90 процентов и оснащен функциями безопасности, включая защиту от пониженного/повышенного напряжения, защиту от перегрева, защиту от перегрузки и индикаторы короткого замыкания. Он сертифицирован ETL, поэтому вы можете быть уверены, что ваши приборы в надежных руках.

Имеется встроенный USB-порт 5 В/2,1 А, две розетки переменного тока и клеммная колодка переменного тока. Если вы выберете этот инвертор, вы также получите два 3-футовых кабеля 4-AWG и 19,8-футовый проводной пульт дистанционного управления. Вы можете получить чистый синусоидальный инвертор с более высокой мощностью за меньшие деньги, но надежность этой модели оправдывает ее немного высокую цену.

Характеристики продукта

Марка: Renogy
Модель: RNG-INVT-1000-12V-P2
Мощность0014 1000 Вт

PROS

1000-Вт непрерывная мощность
2000-ваттная пиковая мощность
19,8-футовый проводной дистанционное управление
Две 3-футовые 4-овальные батареи
111114

.
Минусы
Относительно высокая цена для инвертора мощностью 1000 Вт
Инвертор с чистой синусоидой по оптимальной цене
Инвертор мощности Bestek 1200 Вт
Проверить последнюю цену
Bestek Power Inverter 1200 Вт, так как эта модель имеет непрерывную выходную мощность 1200 Вт. Производитель не указывает пиковую мощность этого продукта, но в руководстве пользователя указано, что функция защиты от перегрузки срабатывает при мощности от 1200 до 1700 Вт. Есть два порта USB для быстрой зарядки и две розетки переменного тока на 110 В, которые можно использовать для питания более крупных устройств, таких как ноутбуки, а ЖК-экран на передней панели показывает входное/выходное напряжение и выходную мощность.
Имеется интеллектуальный вентилятор охлаждения, который автоматически регулирует свою мощность в зависимости от мощности и температуры инвертора, защищая его от перегрева. Инвертор сертифицирован ETL и имеет ряд функций защиты для обеспечения безопасности ваших устройств, включая защиту от пониженного/повышенного напряжения, перегрузки и короткого замыкания. В комплект поставки входят четыре предохранителя на 50 А и два зажима аккумулятора. Вы сможете покупать с уверенностью, благодаря 18-месячной гарантии производителя.

Характеристики продукта
. Сертификат ETL
Минусы
Не такой прочный по сравнению с конкурентами
Инвертор Premium Pure Sine Wave
Инвертор GoWise Power PS1004 3000 Вт
Узнать последнюю цену
Если деньги не имеют значения и вы хотите получить лучшее из лучшего, обратите внимание на инвертор GoWise Power PS1004 мощностью 3000 Вт. Эта модель рассчитана на 3000 Вт непрерывной мощности и имеет пиковую выходную мощность 6000 Вт. Поскольку он имеет такую высокую непрерывную выходную мощность, вы сможете одновременно питать множество устройств, а для обеспечения безопасности всех ваших устройств используются пять систем защиты: защита от перегрева, перегрузки, перенапряжения, пониженного напряжения и защита от низкого напряжения. . Он имеет функцию плавного пуска и охлаждающие вентиляторы для контроля температуры.
Имеется три стандартных американских розетки и один порт USB на 2,1 А. Хотя у этой модели больше розеток, чем у большинства других инверторов на рынке, было бы неплохо увидеть еще один порт USB. В комплект поставки входят два 3-футовых кабеля аккумулятора и проводной пульт дистанционного управления. Поскольку это устройство стоит значительно дороже, чем остальные продукты в этом списке, его стоит покупать только в том случае, если вы считаете, что вам понадобится много энергии.

Характеристики продукта
Марка: ‎GoWISE Power
Model: ‎PS1004
Wattage rating: 3,000 watts
Pros
3,000-watt continuous power capacity
6,000-watt peak power capacity
Five protection systems
Good качество сборки
Минусы
Высокая цена
Всего один порт USB
Лучший инвертор с чистой синусоидой мощностью 3000 Вт
Инвертор мощности Krieger 3000 Вт
Проверить последнюю цену
Если вам нужна мощность, но вы немного ограничены в средствах, рассмотрите инвертор Krieger мощностью 3000 Вт. Это устройство имеет непрерывную выходную мощность 3000 Вт и пиковую выходную мощность 6000 Вт. Он поставляется с двумя 3-футовыми аккумуляторными кабелями и проводным пультом дистанционного управления, а также есть встроенный комплект проводного подключения, подходящий для приложений с силой тока более 15 ампер, а для охлаждения всего используется сверхтихий вентилятор. Вы можете питать свои устройства через две розетки на 110 В и два USB-порта на 2,1 А.
Для предлагаемой мощности этот продукт является исключительно выгодным, и вам не нужно беспокоиться о надежности, так как он был протестирован, проверен и одобрен METLAB в отношении безопасности и производительности, а также сертифицирован ETL. Компания Krieger также поддерживает свою продукцию и предлагает трехлетнюю гарантию на запчасти и работу. Независимо от того, питаете ли вы ноутбук или холодильник, он будет защищен благодаря интеллектуальной микросхеме защиты этого инвертора. Инвертор защищен от перегрузки, пониженного/повышенного напряжения, высокой температуры и короткого замыкания. Эта модель лучше всего подходит для использования с автофургоном или большим фургоном, так как она большая и весит 90,1 фунта и размером 13,75 х 7,62 х 3,37 дюйма.

Спецификации продуктов
Бренд: Krieger
Модель: KR3000-12
. мощность
Трехлетняя гарантия
Две розетки и порты USB
Минусы
Вес 9,1 фунта
Лидер ценового диапазона
Лучший инвертор с чистой синусоидой мощностью 2000 Вт
Инвертор с чистой синусоидой Renogy 2000 Вт
Проверить последнюю цену
инвертор Renogy мощностью 2000 Вт с чистой синусоидой. Эта модель имеет коэффициент полезного действия преобразования 90 процентов, номинальную мощность в непрерывном режиме 2000 Вт и номинальную пиковую мощность 4000 Вт при запуске. Целый ряд функций обеспечивает безопасность ваших устройств, в том числе защита от пониженного/повышенного напряжения, защита от перегрева, защита от перегрузки и индикатор короткого замыкания. Инвертор имеет порт USB 5 В/2,1 А, три розетки переменного тока и одну клеммную колодку переменного тока.
В комплект поставки входят два трехфутовых кабеля 4-AWG и проводной пульт дистанционного управления длиной 19,8 фута. Как и все инверторы Renogy, эта модель сертифицирована ETL и имеет годовую гарантию. Два высокоскоростных вентилятора защищают эту модель от перегрева и работают относительно тихо. Единственные отрицательные аспекты, о которых стоит упомянуть, это то, что он находится в верхней части ценового диапазона и имеет только один USB-разъем.
Характеристики продукта
Марка: Renogy
Модель: RNG-INVT-2000-12V-P2
Рейтинг мощности: 2000 Вт
Pros
2000 Вт.
ETL-сертифицированный
Минусы
Относительно высокая цена за инвертор мощностью 2000 Вт
Лучший компактный инвертор с чистой синусоидой
Bestek 500 Вт Чистая синусоида Проверить цену Проверить цену
9 3 9000
Инвертор мощности с чистой синусоидой Bestek мощностью 500 Вт — хороший вариант для людей, которым нужен портативный способ создания чистой энергии. Он имеет размеры 8,7 x 4,3 x 2,4 дюйма и весит всего 2,2 фунта, поэтому вы можете легко носить его в рюкзаке или хранить в бардачке. Эта модель может поддерживать постоянную выходную мощность 500 Вт, хотя производитель не указывает ее пиковую мощность. Условно говоря, 500 Вт — это немного, но достаточно для питания пары устройств с низким энергопотреблением.
Инвертор оснащен двумя обычными американскими розетками и двумя портами USB 2,4 А, и вы можете получать питание от автомобильного аккумулятора через гнездо прикуривателя или напрямую прикреплять прилагаемые зажимы типа «крокодил» к клеммам аккумулятора. Если вы решите получать питание через гнездо прикуривателя, держите мощность ниже 150 Вт, так как это то, на что настроены предохранители большинства автомобилей. Говоря о предохранителях, в продажу включены две запасные части. Учитывая все обстоятельства, этот продукт является отличным соотношением цены и качества.

Product Specs
Brand: Bestek
Model: ‎MRZ5011BU
Wattage rating: 500 watts
Pros
Weighs just 2. 2 pounds
Two USB ports
Compact measurements
12-вольтовая вилка прикуривателя
Минусы
Непрерывная мощность 500 Вт
Наш вердикт инверторам Pure Sine Wave
Я выбрал Renogy Wave инвертор Pure Sine 1000 Вт как лучший в целом. инвертор. Эта модель обладает достаточной мощностью, но при этом не является излишеством, и она настолько надежна, насколько это возможно. Если у вас ограниченный бюджет, обратите внимание на бюджетный вариант Bestek Power Inverter 1200 Вт.
На что следует обратить внимание при покупке инвертора с чистой синусоидой
Перед тем, как выбрать правильный инвертор с чистой синусоидой, необходимо учитывать множество характеристик. Я составил руководство по покупке с подробным описанием различных типов, функций и брендов, которые следует учитывать перед покупкой. Продолжайте читать, чтобы узнать, какие функции важны для вас.
Типы инверторов с чистой синусоидой
Чистая синусоида
Чистая синусоида имеет гладкую и непрерывную форму волны с постоянным фазовым углом, что обеспечивает постоянное и чистое выходное напряжение, которое равномерно нарастает и падает и мгновенно меняет полярность, когда он пересекает линию нулевого напряжения.
Модифицированные синусоидальные волны
Эти синусоидальные волны прерывисты, и их напряжение резко возрастает и падает. Фазовые углы более острые и менее однородные, что приводит к более грубой и менее предсказуемой подаче напряжения. Смена полярности на линии нулевого напряжения не происходит мгновенно, для этого требуется некоторое время, что приводит к перебоям в подаче питания на вашу электронику и приборы.
Инвертор с чистой синусоидой Основные характеристики
Непрерывная мощность
Самое важное, что следует учитывать при покупке инвертора с чистой синусоидой, — это его непрерывная выходная мощность. Непрерывная выходная мощность должна быть вдвое больше, чем потребляют ваши приборы. Например, если вы хотите запустить телевизор мощностью 150 Вт, вам понадобится инвертор мощностью не менее 300 Вт. Если вы планируете использовать несколько устройств одновременно, вам нужно сложить общую потребляемую мощность и умножить ее на два, чтобы узнать, сколько непрерывной мощности вам потребуется.
Пиковая мощность
Непрерывная мощность относится к длительной нормальной работе в ваттах, а пиковая мощность относится к максимальной выходной мощности, которую инвертор может обеспечить в течение очень короткого периода времени. Многие силовые инверторы имеют номинальную пиковую мощность, также называемую пиковой импульсной мощностью, которая вдвое превышает их непрерывную выходную мощность. Так, например, инвертор мощностью 3000 Вт может иметь пиковую выходную мощность 6000 Вт. Прибор, для которого пиковая мощность может быть проблемой, — это холодильник. Для непрерывной работы холодильника требуется около 800 Вт, но после запуска компрессора требуется еще 1200 Вт. Таким образом, инвертору, работающему с таким холодильником, потребуется пиковая выходная мощность 2000 Вт.
Розетки
Различные инверторы с чистой синусоидой будут иметь разные розетки. Поэтому вам нужно подумать о том, какие устройства вы обычно питаете и какие розетки для них требуются. Например, некоторые модели будут иметь три стандартных американских розетки, но только один USB-порт, тогда как другие инверторы могут иметь больше USB-портов, но меньше стандартных розеток.
Средства безопасности
Весь смысл использования инвертора с чистой синусоидой заключается в безопасном питании ваших устройств. Эти продукты оснащены множеством функций безопасности для обеспечения безопасности ваших устройств. Вот наиболее важные защитные функции, на которые следует обратить внимание: защита от перегрева, перегрузки, перенапряжения, пониженного напряжения, низкого напряжения и короткого замыкания.
Источник питания
Большинство чистых синусоидальных инверторов поставляются с кабелями, которые подключаются непосредственно к клеммам аккумулятора. Но некоторые инверторы, обычно меньшего размера, поставляются с кабелем, который позволяет вам получать питание от гнезда прикуривателя вашего автомобиля. Итак, если вы планируете использовать инвертор в машине и в дороге, убедитесь, что он оснащен разъемом для прикуривателя.
Инверторы с чистой синусоидой Марки
Renogy
Renogy начиналась как небольшой проект студентов Университета штата Луизиана и была основана в 2010 году, хотя производит свою продукцию в Китае. Бренд производит ряд продуктов и специализируется в нише возобновляемых источников энергии. Инверторы мощности с чистой синусоидой, производимые этой компанией, являются высококачественными и надежными, но имеют цену, связанную с такими качествами. Renogy специализируется на относительно больших инверторах, поэтому они лучше всего подходят для людей, которым нужна модель мощностью от 1000 до 3000 Вт.
Bestek
Bestek была основана в 2007 году и базируется в Париже, Франция. Компания производит ряд электронных устройств, но специализируется на силовых инверторах. Он имеет один из самых широких диапазонов инверторов мощности в отрасли, поскольку производит модели мощностью от 75 до 2000 Вт. Инверторы этого бренда отлично подходят для тех, кому нужна модель с низким энергопотреблением, например, инвертор, который вы бы использовали с гнездом прикуривателя. Инверторы Bestek — это отличное соотношение цены и качества, но бренд никогда не ставит под угрозу качество сборки своей продукции.
Krieger
Krieger производит продукцию под собственной торговой маркой и производит продукцию под частной торговой маркой для различных клиентов, расположенных в таких регионах, как США, Великобритания, Франция, Португалия, Австралия, Израиль и Южная Африка. Инверторы этой марки являются высококачественными, и их высокая цена отражает это, но все они имеют пятилетнюю гарантию, поэтому вы можете покупать их с уверенностью. Krieger производит только инверторы мощностью от 1100 до 4000 Вт, так что этот бренд не для тех, кто хочет маломощную модель.
Советы и подсказки
Как и в случае с чем-то, чем вы занимаетесь десятилетиями, вы получаете несколько советов и подсказок по пути выбора правильного продукта и/или его использования. Это относится и к нам, и к инверторам с чистой синусоидой. Чтобы помочь вам преодолеть информационный пробел, вот подборка того, что мы узнали за это время.
Гнездо прикуривателя в вашем автомобиле, вероятно, рассчитано только на 150 Вт. Так что, если вам нужно больше мощности, вам нужно будет получать питание непосредственно от аккумулятора.
Часто задаваемые вопросы об инверторах с чистой синусоидой
У вас есть вопросы. У Драйва есть ответы!
В: Вам действительно нужен инвертор с чистой синусоидой?
A: Если устройство или устройство, которое вы используете, использует двигатель переменного тока, вам, вероятно, следует использовать чисто синусоидальный инвертор. Примерами устройств, которым требуется инвертор с чистой синусоидой, являются холодильники, компрессоры и микроволновые печи.
В: Какой размер инвертора с чистой синусоидой мне нужен?
A: Вам нужен инвертор с чистой синусоидой, который покроет пиковые и непрерывные потребности ваших приборов в мощности. Ваш инвертор должен иметь непрерывную выходную мощность, вдвое превышающую мощность, потребляемую от него приборами. Например, если вы используете устройство, которое непрерывно потребляет 200 Вт, вам понадобится чистый синусоидальный инвертор с непрерывной выходной мощностью 400 Вт.
