Alex_EXE » Драйвер тока светодиода на LM317

Светодиоды питаются не напряжением, а током, поэтому важной задачей является ограничение тока проходящего через диод. Где то можно обойтись простым резистором, но если напряжение не очень стабильно, или диод потребляет большой ток – то лучше применить что-нибудь посерьезнее. Стабилизаторы тока бывают линейные и импульсные, в этой статье речь пойдёт о самом простом ограничителе тока на LM317.

10Вт RGB светодиод в работе (2% мощности)

Эта микросхема очень универсальна, на ней можно строить как всевозможные линейные стабилизаторы напряжении, так и ограничители тока, зарядные устройства… Но остановимся на ограничители тока. Микросхема ограничивает ток, а напряжение диод берёт столько, сколько ему нужно. Схема очень проста, состоит всего из двух деталей: самой микросхемы и задающий ток резистора:

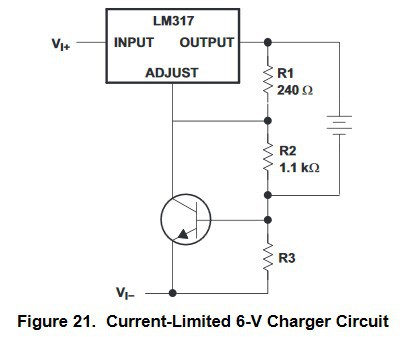

Схема драйвера (из datasheet)

Схема включения драйвера тока

Минимальное напряжение должно быть минимум на 2-4В больше чем напряжение питания кристалла светодиода.

Схема позволяет ограничивать ток от 10мА до 1,5А с максимальным входным напряжением 35В. При большом перепаде напряжений и(или) больших токах микросхему нужно посадить на радиатор. Если же требуются большие входные напряжения или ток, или нужно уменьшить потери, или тепловыделение то уже стоит использовать импульсный драйвер (будет рассмотрен позже).

Резистор рассчитывается по следующей формуле:

R1=1.25В/Iout

где ток взят в Амперах, а сопротивление в Омах.

Небольшая рассчитанная таблица:

Платой из трёх таких драйверов запитал 10Вт трехцветный светодиод.

Драйвер RGB светодиода на LM317

Драйвер разместился на втором радиаторе с обратной стороны 10Вт светодиода, на момент написания статьи надёжно прикручен к радиатору и прикрыт алюминиевой пластиной.

Кристаллы светодиода потребляют до 350мА, напряжения: Красный 8-9В, Синий и Зелёный 10-11В. Напряжение на входе драйвера 13-14В, максимальный потребляемый ток 9,6А.

Статья обновлена 18.1.2012

Простой драйвер постоянного тока на LM317 и PT4115 для подключения мощных светодиодов

Чтобы правильно подключить светодиоды и обеспечить им долгую и продуктивную работу требуется источник стабильного тока или, как его называют, драйвер для светодиодов. Как выбрать готовый или собрать самому простой драйвер для подключения светодиодов – в этой статье.

Основной параметр при подключении светодиодов – это не напряжение, а именно величина тока, протекающего через него. Известно не мало случаев, когда после включения светодиодов, особенно “китайских”, ток через них медленно продолжает увеличиваться (по мере нагрева) и через некоторое время может достигать значений, серьезно превышающих номинальные. Все это приводит к перегреву кристалла, скорой деградации, морганию в предсмертной конвульсии и неминуемого выхода из строя.

Для обеспечения одинакового тока, светодиоды к стабилизатору тока подключаются последовательными группами.

Линейный драйвер на LM317

Описание и Характеристики

По-сути, LM317 представляет собой стабилизатор напряжения, который можно включить и как стабилизатор тока. Схема драйвера на этой микросхеме проста, как угол дома: вам потребуется сама микросхема и… один опорный резистор – и все! Все детали можно спаять навесным монтажом, прикрутив микросхему прямо к радиатору. Благодаря простоте и доступности при стоимости микросхемы около 0,2 у.е., эта микросхема многие годы пользуется огромной популярностью среди радиолюбителей. Один из аналогов микросхемы – популярная отечественная «КРЕН-ка» КР142ЕН12.

В зависимости от исполнения LM317 может иметь добавочный индекс, характеризующий корпус микросхемы. Наиболее распространенный варинат – LM317T в корпусе TO-220 под винт для крепления непосредственно к радиатору охлаждения. LM317D2T в корпусе D2PAK рассчитана для монтажа на плате при небольшой мощности нагрузки.

Принцип регулирования напряжения/тока линейного стабилизатора состоит в том, что стабилизатор изменяет сопротивление p-n перехода выходного мощного транзистора (по сути, последовательного резистора в цепи) и тем самым адаптивно отсекает “лишнее” напряжение или гасит на себе “лишний” ток. Благодаря этому к питающему напряжению не домешиваются какие-либо высокочастотные помехи, поскольку их нет в принципе. Однако, у линейных стабилизаторов есть и серьезный недостаток. Как известно, при прохождении тока через любой резистор, на нем рассеивается мощность в виде тепла. Поэтому у линейного стабилизатора на

LM317 склонность к сильному нагреву и, как следствие, достаточно низкий КПД.

Макс. выходной ток, А1,5
Напряжение питания, В4,2 … 40
Напряжение на выходе, В1,2 … 37
Температура, °C0…125

Схемы и примеры включения

Схема подключения LM317 для стабилизатора тока предельна проста – просто подключить опорный резистор заданного номинала между ножками выхода и регуляторным входом. Значения сопротивления и мощности опорного резистора можно расчитать по упрощеной формуле:

R = 1,25 / Iout   P = 1,25 ⋅ Iout

Полученные значения округляем до ближайшего значения номиналов сопротивления и до ближайшего

бо́льшего значения мощности, например для подключения полуваттных SMD 5730 получаем резистор на 8,2 Ом, мощностью 0,25 Вт, а для светодиодов на 1 Вт (300 мА), соответственно – 4,3 Ом и 0,5 Вт. Может оказаться, что резисторов требуемого номинала нет в наличии, тогда можно скомбинировать составной резистор из нескольких одинаковых, соединив из параллельно. В таком случае суммарное сопротивление такого составного резистора будет равно сопротивлению каждого резистора поделенного на их кол-во, а мощность будет равно мощности каждого резистора помноженного на их кол-во. Для простоты расчетов в Сети есть достаточно много он-лайн калькуляторов, например, такой.

Для работы стабилизатора тока на LM317 происходит падение напряжения не менее 3 В – это надо учитывать при подборе входного напряжения и количества последовательно соединенных светодиодов.

Например, рабочее напряжение для SMD 5730 – 3,3…3,4 В. Следовательно, если подключать по 3 светодиода в группе, то входное напряжение должно быть от 13 В (рабочее напряжение исправной бортовой сети автомобиля – 14 В).

При всей свое простоте линейный стабилизатор тока на LM317 отличается низким КПД и потребностью в дополнительным охлаждением.

Импульсный драйвер на PT4115

Описание и Характеристики

Стабилизатор тока на базе PT4115 относится к “ключевым” или импульсным устройствам, т.е. регулировка величины тока через подключенную нагрузку осуществляется не за счет ограничения тока на полупроводниках, как это делается в линейных стабилизаторах LM317, а благодаря высокочастотному открытию/закрытию выходного ключа.

В импульносном стабилизаторе PT4115 постоянный ток преобразуется в импульсный с высокой частотой, а затем снова сглаживается до постоянного. Вот как раз, в момент формирования импульсов, и происходит регулировка величины тока за счет уменьшения или увеличения длительности самого импульса или пауз между ними (скважности).

Поскольку импульсный регулятор ничего не ограничивает, а просто замыкает/размыкает цепь, то падения мощности не происходит, а значит импульсный регулятор мало греется и имеет высокий КПД (до 97%!). Поэтому, импульсный драйвер может иметь очень маленькие размеры и не требует громоздкого охлаждения.

Для работы стабилизатора тока на PT4115 требуется минимум деталей. Кроме того, PT4115 может работать как диммер: для этого подается на специальный вход постоянное напряжение в диапазоне 0,3…2,5 В или сигнал ШИМ.

Макс. выходной ток, А1,2
Напряжение питания, В6 … 30
Напряжение на выходе, В1,2 … 37
Температура, °C-40 … +80

Схемы и примеры включения

Схема источника стабильного тока с использованием PT4115 стандартна и использует минимум обвязки. Кроме самой микросхемы потребуется сглаживающий конденсатор, задающий низкоомный резистор (скорее всего составной), диод Шоттки да катушка индуктивности (дроссель). При подключении к источнику переменного напряжения потребуется еще диодный мост. Все детали достаточно миниатюрны и позволяю собрать плату размером с пять копеек.

Для нормальной работы стабилизатора наличие конденсатора (лучше танталовый) в цепи питания обязательно, иначе при включении микросхема неминуемо выйдет из строя. Конденсатор не просто сглаживает пульсации питания, его основная задача – компенсация тока самоиндукции, возникающего в дросселе при закрытии ключа. Без конденсатора ток самоиндукции через диод Шоттки вызовет пробой микросхемы.

Параметры опорного резистора рассчитываем по упрощенной формуле:

R = 0,1 / Iout

Для одноваттных светодиодов (300мА) получаем резистор на 0,33 Ом. Для получения такого резистора можно “бутербродом” спаять параллельно 3 SMD резистора на 1 Ом.

Идуктивность дросселя определяется в зависимочсти от тока нагрузки по таблице:

Ток нагрузкиИндуктивность, мкГн
Iout > 1A27 … 47
0. 8A < Iout ≤ 1A33 … 82
0.4A < Iout ≤ 0.8A47 … 100
Iout ≥ 0.4A68 … 220

При питании схемы от источника постоянного напряжения достаточно одного входного

конденсатора ёмкостью не менее 4,7 мкФ. При подключении к переменному напряжению через выпрямительный диодный мост необходим танталовый конденсатор емкостью не менее 100мкФ. Конденсатор и катушку индуктивности необходимо подключать как можно ближе к микросхеме.

Просмотры: 12 256

Простой драйвер для мощного светодиода

Наверное, каждый, даже начинающий радиолюбитель знает, что для того чтобы подключить обычный светодиод к источнику питания нужен всего один резистор. А как быть если светодиод мощный? Ватт так на 10. Как быть тогда?
Я вам покажу способ сделать простой драйвер для мощного светодиода всего из двух компонентов.

Для стабилизатора-драйвера нам понадобиться:
1. Резистор – aliexpress.
2. Микросхема – LM317 – aliexpress.

LM317 – это микросхема стабилизатор. Отлично подходит для конструирования регулируемых источников питания или драйверов для питания светодиодов, как в нашем случае.

Достоинства LM317


  • Диапазон стабилизации напряжения от 1,7 (включая напряжение светодиода – 3 В) до 37 В. Отличная характеристика, для автомобилистов: яркость не будет плавать на любых оборотах;
  • Выходной ток до 1,5 можно подключать несколько мощных светодиодов;
    Стабилизатор имеет встроенную систему защиты от перегрева и короткого замыкания.
  • Минусовое питание светодиода в схеме включения берется от источника питания, поэтому при креплении к корпусу автомобиля уменьшается количество монтажных проводов, а корпус может играет роль большого теплоотвода для светодиода.

Схема драйвера для мощного светодиода



Я буду подключать светодиод на 3 Ватта. В итоге нам нужно будет рассчитать сопротивление под наш светодиод. Светодиод мощностью 1 Вт потребляет 350 мА, а 3-х ваттный – 700 мА (можно посмотреть в даташит). Микросхема LM317 – имеет опорное напряжение стабилизатора – 1,25 – это число постоянное. Его нужно поделить на ток и получиться сопротивление резистора. То есть: 1,25 / 0,7 = 1,78 Ом. Ток берем в амперах. Выбираем ближайший резистор по сопротивлению, так как резисторов сопротивлением 1,78 не бывает. Берем 1,8 и собираем схему.

Если мощность вашего светодиода превышает 1 Вт, то микросхему необходимо установить на радиатор. Вообще LM317 рассчитана на ток до 1,5.
Питать нашу схему можно напряжение от 3 до 37 вольт. Согласитесь, солидный диапазон питания получается. Но чем больше напряжение, тем больше греется микросхема, учтите это.





В цепь можно включить не один мощный светодиод, а, скажем, два или три. То есть этой схемой можно запитать до 10 мощных светодиодов.

На али экспресс можно купить готовый стабилизатор, с переменным резистором под любой ток – LM317 линейный регулятор.

LM317 и светодиоды | Catcatcat electronics

LM317 и светодиоды

статья с переработанная с сайта http://invent-systems.narod.ru/LM317.htm

Долговечность светодиодов определяется качеством изготовления кристалла, а для белых светодиодов еще и качеством люминофора. В процессе эксплуатации скорость деградации кристалла зависит от рабочей температуры. Если предотвратить перегрев кристалла, то срок службы может быть очень велик до 10 и более лет.

От чего может быть вызван перегрев кристалла? Он может быть вызван только чрезмерным увеличением тока. Даже короткие импульсы тока перегрузки сокращают срок жизни светодиода, например, если в первый момент, после скачка тока визуально это воздействие не заметно и кажется, что светодиод не пострадал.

Статья в pdf

Повышение тока может быть вызвано нестабильностью напряжения или электромагнитными (электростатическими) наводками на цепи питания светодиода.

Дело в том, что главным параметром для долговечности светодиода является не напряжение его питания, а ток, который по нему течет. Например, красные светодиоды по напряжению питания могут иметь разброс от 1,8 до 2,6 V, белые от 3,0 до 3,7 V. Даже в одной партии одного производителя могут встречаться светодиоды с разным рабочим напряжением. Нюанс заключается в том, что светодиоды изготовленные на основе AlInGaP/GaAs (красные, желтые, зеленые – классические) довольно хорошо выдерживают перегрузку по току, а светодиоды на основе GaInN/GaN (синие, зеленые (сине-зеленые), белые) при перегрузке по току, например, в 2 раза живут … 2-3 часов!!! Так что, если Вы желаете, чтобы светодиод горел и не сгорел в течение хотя бы 5 лет позаботесь о его питании.

Если мы устанавливаем светодиоды в цепочку (последовательное соединение) или подключаем параллельно, то добиться одинаковой светимости можно только если протекающий ток через них будет одинаков.

Также опасно для светодиодов высокое обратное напряжение. У светодиодов обычно порог обратного напряжения не превышает 5-6 V. Для зашиты светодиода от импульсов обратного напряжения рекомендуется устанавливать выпрямительный диод в обратном направлении.

Как построить своими руками самый простой стабилизатор тока? И желательно из недорогих комплектующих.

 Обратим внимание на стабилизатор напряжения LM317, который легко превратить в стабилизатор тока при помощи только одного резистора, если нужно стабилизировать ток в пределах до 1 A или LM317L, если необходима стабилизация тока до 0,1 А.

 Так выглядят стабилизаторы LM317 с рабочим током до 3 А.



Так выглядят  стабилизаторы LM317L с рабочим током до 100 мА.

На Vin (input) подается напряжение, с Vout (output) – снимается напряжение, а Adjust – вход регулировки. Таким образом, LM317 – стабилизатор с регулируемым выходным напряжением. Минимальное выходное напряжение 1,25 V (если Adjust “посадить” прямо на землю) и максимальное – до входного напряжения минус 1,25 V. Т.К. максимальное входное напряжение составляет 37 вольт, то можно делать стабилизаторы тока до 37 вольт соответственно.

Для того чтобы LM317 превратить в стабилизатор тока нужен всего 1 резистор!

Схема включения выглядит следующим образом:

По формуле внизу рисунка очень просто рассчитать величину сопротивления резистора для необходимого тока. Т.е сопротивление резистора равно – 1,25 деленное на требуемый ток.  Для стабилизаторов до 0,1 A подходит мощность резистора 0,25 W. На токи от 350 мА до 1 А рекомендуется 2 W. Ниже  привожу таблицу резисторов на токи для широко распространенных светодиодов.

Ток (уточненный ток для резистора стандартного ряда) Сопротивление резистора Примечание
20 мА 62 Ом стандартный светодиод
30 мА (29) 43 Ом “суперфлюкс” и ему подобные
40 мА (38) 33 Ом
80 мА (78) 16 Ом четырех-кристальные
350 мА (321) 3,9 Ом 1 W
750 мА (694) 1,8 Ом 3 W
1000 мА (962) 1,3 Ом 5 W

Вот пример с учетом всего выше сказанного. Сделаем стабилизатор тока для белых светодиодов с рабочим током 20 мА, условия эксплуатации автомобиль (сейчас так моден световой тюннинг….).

Для белых светодиодов  рабочее напряжение в среднем равно 3,2 V. В  легковой автомашине бортовое напряжение колеблется в среднем от 11,6 V в режиме работы от аккумулятора и до 14,2 V при работающем двигателе. Для российских машин учтем выбросы в “обратке” и в прямом направлении до 100 ! вольт.

Включить последовательно можно только 3 светодиода – 3,2*3 = 9,6 вольта, плюс 1,25 падение на стабилизаторе = 10,85. Плюс диод от обратного напряжения 0,6 вольта = 11,45 вольта.

Полученное значение 11,45 вольта ниже самого низкого напряжения в автомобиле – это хорошо! Это значит на выходе будет всегда наши 20 мА независимо от напряжения в бортовой сети автомобиля. Для защиты от выбросов положительной полярности поставим после диода супрессор на 24 вольта.

P.S. Подбирайте количество светодиодов так, чтобы на стабилизаторе оставалось как можно меньше напряжения (но не меньше 1,3 вольта), это необходимо для уменьшения рассеиваемой мощности на самом стабилизаторе. Это особенно важно для больших токов. И не забудьте, что на токи от 350 мА и выше LMка потребуется радиатор.

Вот и все!

Cхема. РИСУНОК 1

Z1 супрессор или стабилитрон для дешевых светодиодов можно и не ставить, но диод в автомобиле обязателен! Рекомендую его ставить даже, если вы просто подключаете светодиоды с гасящим резистором. Как рассчитывать сопротивление резистора для светодиодов я думаю описывать излишне, но если надо пишите на форуме.

Краткое описание к схеме рис.1

Количество светодиодов в цепочке надо выбирать с учетом вашего рабочего напряжения минус падение напряжения на стабилизаторе и минус на диоде.

Например: Вам необходимо в автомобиле подключить белые светодиоды с рабочим током в 20 мАм. Обратите внимание, что 20 мА – это рабочий ток для ФИРМЕННЫХ дорогих светодиодов!!! Только фирма гарантирует такой ток. Если вы не знаете точного происхождения, то выбирайте ток в пределах 14-15 мА. Это для того, что бы потом не удивляться, почему так быстро упала яркость или,  вообще, почему они так быстро перегорели. Это тоже актуально и для мощных светодиодов. Потому что к нам завозят не всегда то, что маркировано на изделии.

Вопрос 1. Сколько можно включить их последовательно? Для белых светодиодов рабочее напряжение 3,0-3,2 вольта. Примем 3,1. Напряжение минимальное рабочее на стабилизаторе (исходя из его опорного 1,25) приблизительно 3 V. Падение на диоде 0,6 V. Отсюда суммируем все напряжения и получаем минимальное рабочее напряжение выше которого наступает режим стабилизации тока на заданном уровне (если ниже, соответственно ток будет ниже) = 3,1*3 +3,0+0,6 = 12,9 V. Для автомобиля минимальное напряжение в сети 12,6 – это нормально.

Для белых светодиодов на 20 мА можно включать 3 шт, для сети 12,6 V. Учитывая, что при включенном двигателе нормальное рабочее напряжение сети 13,6 V (это номинальное, в других вариантах может быть и выше!!!), а рабочее LM317 до 37 V

Вопрос 2 – как рассчитать сопротивление резистора задающего ток! Хотя выше и было описано, вопрос задают постоянно.

 R1 = 1,25/Ist.

где     R1 – сопротивление токозадающего резистора в Омах.

1,25 – опорное (минимальное напряжение стабилизации) LM317

Ist – ток стабилизации в Амперах.



Нам нужен ток в 20 мА – переводим в амперы = 0,02 А.

Вычисляем R1 = 1,25 / 0,02 = 62,5 Ом. Принимаем ближайшее значение 62 Ома.



Еще пару слов о групповом включении светодиодов.

Идеально – это последовательное включение со стабилизацией тока.

Светодиоды – это в принципе стабилитроны с очень малым обратным рабочим напряжениям. Если есть возможность наводок высокого напряжения от близ лежащих высоковольтных проводов, то необходимо каждый светодиод зашунтировать защитным диодом. (для справки многие производители особенно для мощных диодов это уже делают вмонтируя в изделие защитный диод).

если необходимо подключить массив из светодиодов, то рекомендую такую схему включения.

Резисторы необходимы для выравнивания токов по цепям и являются балластными нагрузками при повреждениях светодиодов в массиве.

Как рассчитать значение гасящего резистора для светодиода? Расчет проводиться по закону Ома.

Ток в цепи равен напряжению делённому на сопротивление цепи.

I led = V pit / на сопротивление диода и резистора.

Сопротивление резистора и диода мы не знаем, но знаем наш рабочий ток и падение напряжения на светодиоде.

Для маломощных светодиодов с током 20 мАм необходимо принимать:

Тип светодиода Рабочее напряжение (падение на светодиоде)
Инфракрасный 1,6-1,8
Красный 1,8-2,0
Желтый (зеленый) 2,0-2,2
Зеленый 3,0-3,2
Синий 3,0-3,2
Ультрафиолетовый 3,1-3,2
Белый 3,0-3,1

Зная падение напряжения на светодиоде можно вычислить остаток – напряжение на резисторе.

Например, питающее напряжение V pit = 9 V. Мы подключаем 1 белый светодиод, падение на нем 3,1 V. Напряжение на резисторе будет = 9 – 3,1  = 5,9 V.

Вычисляем сопротивление резистора:

R1 = 5.9 / 0.02 = 295 Ом.

Берем резистор с близким более высоким сопротивлением 300 ом.

PS. Не всегда характеристики на рабочий ток светодиода соответствуют истине, это актуально особенно для светодиодов изготовленных “не знаю где”,  для светодиодов (любых) надо большое внимание уделить отводу тепла, а так как это условие не всегда выполнимо, то по этому рекомендую для “20 мА” светодиодов выбирать ток в районе 13-15 мА. Если это SMD на 50 мА, нагружать током 25-30 мА. Эта рекомендация особенно актуальна для светодиодов с рабочим напряжением в районе 3,0 вольт (белые, синие и истинно зеленые) и светодиодов в SMD исполнении. Т.е. не задавайте максимальный ток по описанию, сделаете его на 10-25%  меньше, срок службы будет в 10 дольше :)…

Рекомендую обратить внимание на драйверы, правда цена на них еще кусается

NSI45015W, NSI45020, NSI45020A, NSI45020J, NSI45025, NSI45025A, NSI45025AZ, NSI45025Z, NSI45030, NSI45030A,
NSI45030AZ, NSI45030Z, SI45035J, NSI45060JD, NSI45090JD, NSI50010YT1G, NSI50350AD, NSI50350AS

Это может быть интересно

  • Контроллер управления светодиодным освещением с дистанционным управлением

    Все активнее светодиоды входят в нашу жизнь. Всё эффективнее становится светодиодное освещение. Всё ниже опускаются цены. Всё больше появляется возможностей получения сочных цветов, простоты в управлении. Всё чаще можно увидеть …

  • CAN – Controller Area Network

    Controller Area Network (CAN) первоначально был создан немецким поставщиком автомобильных систем Робертом Бош в середины 1980-х для автомобильной промышленности как метод для обеспечения возможности надежной последовательной связи. Целью было сделать автомобили более надежными, безопасными и …

  • PIC32MZ – прерывания (заметки)

    Виды формирования запоминая контекста при входе в прерывания. Компилятор представляет три варианта AUTO – когда запоминания места возврата из подпрограммы возложено на программу, т.е все создается программно. Этот метод является …

  • PIC18F25K42 – v. A001 – выявленные баги.

    Модуль I2C Не работает при использовании в стандартной конфигурации MCC. Требует особой нестандартной конфигурации и управления для нормальной работы. Обойти Обход проблемы возможен библиотека см статью. Модуль ADC2 На выводе RA0, …

  • Применение typedef, struct и union

    Полезные описания переменных Часто необходимо в памяти расположить последовательно разные виды данных, что бы потом можно было их использовать. Полезные ссылки Взято и переработано с сайта http://www.butovo.com/~zss/cpp/struct.htm http://cppstudio.com/post/9172/ Синтаксис структур. …

  • Toyota Auto Fader – Модуль включения усилителя

    Toyota Auto Fader – Модуль включения усилителя. Часто автолюбители прибегают к замене штатного головного устройства на универсальное мультимедийное, в котором значительно расширены функциональные возможности. Если возникает желание оставить в работе …

  • My libraries for Altium Designer

    My libraries for Altium designer  (V – 28/05/2020) (c) 2020 CATCATCAT ELECTRONICS THIS LIBRARIES IS SUPPLIED BY CATCATCAT ELECTRONICS “AS IS”. NO WARRANTIES, WHETHER EXPRESS, IMPLIED OR STATUTORY, APPLY TO …

  • Акриловый корпус для платы ch-4000

    Плата ch-4000 подходит для монтажа в корпуса на дин рейку, но для домашней автоматики необходимо что-то другое, поэтому был разработан корпус из акрила который позволит создавать настольные и настенные устройства. Корпус состоит из …

  • Acquaintance with audio-bluetooth modules F-6888 (BK3254).

    Для проектов появилось необходимость познакомиться с недорогими модулями китайского производства, которые можно приобрести у нас в Украине и у китацев, на алиэкспрессе. Так как меня интересует не просто, как в …

  • MCC – K42 – настройка модуля DMA

    MCC – в версии v.3.95.0 и начиная ядра 4.85.0 конфигуратор предоставляет графический интерфейс для настройки модуля DMA. Для начала: Посмотреть какая версия МСС можно в закладке версии, если у вас …

Самодельный драйвер для мощных светодиодов

Светодиоды для своего питания требуют применения устройств, которые будут стабилизировать ток, проходящий через них. В случае индикаторных и других маломощных светодиодов можно обойтись резисторами. Их несложный расчет можно еще упростить, воспользовавшись «Калькулятором светодиодов».

Для использования мощных светодиодов не обойтись без использования токостабилизирующих устройств – драйверов. Правильные драйвера имеют очень высокий КПД — до 90-95%. Кроме того, они обеспечивают стабильный ток и при изменении напряжения источника питания. А это может быть актуально, если светодиод питается, например, от аккумуляторов. Самые простые ограничители тока — резисторы — обеспечить это не могут по своей природе.

Немного ознакомиться с теорией линейных и импульсных стабилизаторов тока можно в статье «Драйвера для светодиодов».

Готовый драйвер, конечно, можно купить. Но гораздо интереснее сделать его своими руками. Для этого потребуются базовые навыки чтения электрических схем и владения паяльником. Рассмотрим несколько простых схем самодельных драйверов для мощных светодиодов.

Простой драйвер. Собран на макетке, питает могучий Cree MT-G2

Очень простая схема линейного драйвера для светодиода. Q1 – N-канальный полевой транзистор достаточной мощности. Подойдет, например, IRFZ48 или IRF530. Q2 – биполярный npn-транзистор. Я использовал 2N3004, можно взять любой похожий. Резистор R2 – резистор мощностью 0.5-2Вт, который будет определять силу тока драйвера. Сопротивление R2 2.2Ом обеспечивает ток в 200-300мА. Входное напряжение не должно быть очень большим – желательно не превышать 12-15В. Драйвер линейный, поэтому КПД драйвера будет определяться отношением VLED / VIN, где VLED – падение напряжения на светодиоде, а VIN – входное напряжение. Чем больше будет разница между входным напряжением и падением на светодиоде и чем больше будет ток драйвера, тем сильнее будет греться транзистор Q1 и резистор R2. Тем не менее, VIN должно быть больше VLED на, как минимум, 1-2В.

Для тестов я собрал схему на макетной плате и запитал мощный светодиод CREE MT-G2. Напряжение источника питания — 9В, падение напряжения на светодиоде — 6В. Драйвер заработал сразу. И даже с таким небольшим током (240мА) мосфет рассеивает 0,24 * 3 = 0,72 Вт тепла, что совсем не мало.

Схема очень проста и даже в готовом устройстве может быть собрана навесным монтажом.

Схема следующего самодельного драйвера также предельно проста. Она предполагает использование микросхемы понижающего преобразователя напряжения LM317. Данная микросхема может быть использована как стабилизатор тока.

Еще более простой драйвер на микросхеме LM317

Входное напряжение может быть до 37В, оно должно быть как минимум на 3В выше падения напряжения на светодиоде. Сопротивление резистора R1 рассчитывается по формуле R1 = 1.2 / I, где I – требуемая сила тока. Ток не должен превышать 1.5А. Но при таком токе резистор R1 должен быть способен рассеять 1.5 * 1.5 * 0.8 = 1.8 Вт тепла. Микросхема LM317 также будет сильно греться и без радиатора не обойтись. Драйвер также линейный, поэтому для того, чтобы КПД был максимальным, разница VIN и VLED должна быть как можно меньше. Поскольку схема очень простая, она также может быть собрана навесным монтажом.

На той же макетной плате была собрана схема с двумя одноваттными резисторами сопротивленим 2.2 Ом. Сила тока получилась меньше расчетной, поскольку контакты в макетке не идеальны и добавляют сопротивления.

Следующий драйвер является импульсным понижающим. Собран он на микросхеме QX5241.

Драйвер для мощных светодиодов на микросхеме QX5241

Схема также проста, но состоит из чуть большего количества деталей и здесь уже без изготовления печатной платы не обойтись. Кроме того сама микросхема QX5241 выполнена в достаточно мелком корпусе SOT23-6 и требует внимания при пайке.

Входное напряжение не должно превышать 36В, максимальный ток стабилизации – 3А. Входной конденсатор С1 может быть любым – электролитическим, керамическим или танталовым. Его емкость – до 100мкФ, максимальное рабочее напряжение – не менее чем в 2 раза больше, чем входное. Конденсатор С2 керамический. Конденсатор С3 – керамический, емкость 10мкФ, напряжение – не менее чем в 2 раза больше, чем входное. Резистор R1 должен иметь мощность не менее чем 1Вт. Его сопротивление рассчитывается по формуле R1 = 0.2 / I, где I – требуемый ток драйвера. Резистор R2 — любой сопротивлением 20-100кОм. Диод Шоттки D1 должен с запасом выдерживать обратное напряжение – не менее чем в 2 раза по значению больше входного. И рассчитан должен быть на ток не менее требуемого тока драйвера. Один из важнейших элементов схемы – полевой транзистор Q1. Это должен быть N-канальный полевик с минимально возможным сопротивлением в открытом состоянии, безусловно, он должен с запасом выдерживать входное напряжение и нужную силу тока. Хороший вариант – полевые транзисторы SI4178, IRF7201 и др. Дроссель L1 должен иметь индуктивность 20-40мкГн и максимальный рабочий ток не менее требуемого тока драйвера.

Количество деталей этого драйвера совсем небольшое, все они имеют компактный размер. В итоге может получиться достаточно миниатюрный и, вместе с тем, мощный драйвер. Это импульсный драйвер, его КПД существенно выше, чем у линейных драйверов. Тем не менее, рекомендуется подбирать входное напряжение всего на 2-3В больше, чем падение напряжения на светодиодах. Драйвер интересен еще и тем, что выход 2 (DIM) микросхемы QX5241 может быть использован для диммирования – регулирования силы тока драйвера и, соответственно, яркости свечения светодиода. Для этого на этот выход нужно подавать импульсы (ШИМ) с частотой до 20КГц. С этим сможет справиться любой подходящий микроконтроллер. В итоге может получиться драйвер с несколькими режимами работы.

Готовые изделия для питания мощных светодиодов можно посмотреть здесь.

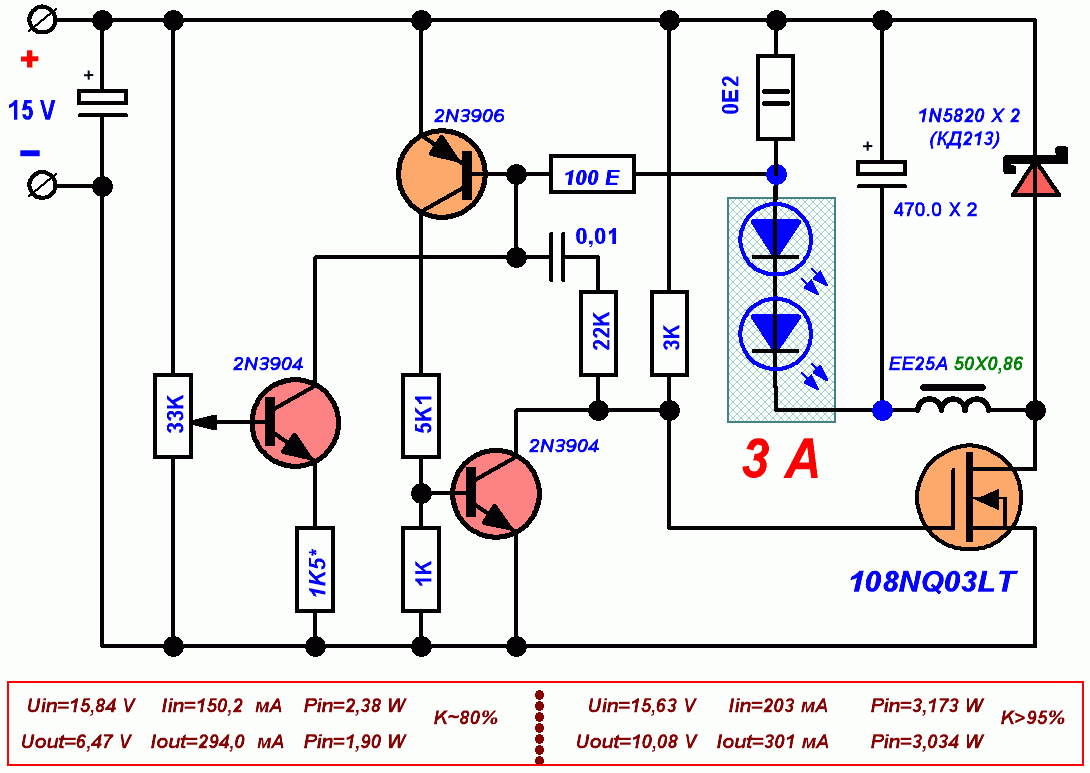

Существует огромное количество принципиальных схем стабилизаторов тока, которые могут быть использованы как драйвера для мощных светодиодов. Производится также бесчисленное количество специализированных микросхем, на базе которых можно собирать драйвера самой разной сложности – все ограничивается только Вашим желанием и потребностями. Мы рассмотрели только самые простые самодельные драйвера. Читайте также статью, в которой рассматривается схема драйвера для светодиода от сети в 220В.

Самодельный драйвер для светодиодов: простая схема

Самый простой драйвер для питания светодиодов, который может сделать каждый своими руками, схема драйвера с описанием изготовления.

Светодиоды, в отличие от других излучающих свет приборов (ламп, светильников), не могут быть напрямую включены в бытовую сеть. Более того, светодиоды не могут питаться фиксированным напряжением, которое указано в паспорте. Устройство питания светодиода должно иметь элементы, ограничивающие ток через светодиод в соответствии с его характеристиками, или балласт. Именно поэтому диод называется «токовым прибором», и использование традиционных преобразователей напряжения неприменимо, для питания светодиодов следует использовать драйвер.

Довольно часто для подключения светодиодов в автомобиле, тех же «ангельских глазок» на COB кольцах, требуется драйвер, сделать его можно самостоятельно и обойдётся он вам сущие копейки.

У нас есть автомобильная сеть 12 V, считаем какой нам нужен резистор на примере COB кольца, мощностью 5 Вт.

Мы можем узнать силу тока, потребляемую электроприбором зная его мощность и напряжение питания.
Потребляемый ток равен мощности деленной на напряжение в сети.
COB кольцо потребляет 5 Вт.

Напряжение в автомобиле 12 Вольт.
Получаем 420 милиампер потребляемого тока таким колечком.
Дальше на любом онлайн калькуляторе, как вот этом — ledcalc.ru/lm317

рассчитаем:

  • Расчетное сопротивление.
  • Ближайшее стандартное.
  • Ток при стандартном резисторе.
  • Мощность резистора.

Вводим требуемый ток 420 милиампер и получаем:

  • Расчетное сопротивление: 2.98 Ом
    Ближайшее стандартное: 3.30 Ом
    Ток при стандартном резисторе: 379 мА
    Мощность резистора: 0.582 Вт.

ЭТО РАСЧЕТ РАБОТАЕТ, КОГДА ВЫ ТОЧНО УВЕРЕНЫ В ХАРАКТЕРИСТИКАХ СВЕТОДИОДА, ЕСЛИ НЕТ, ТО ДЕЛАЕМ ЗАМЕР ПОТРЕБЛЕНИЯ ТОКА МУЛЬТИМЕТРОМ!

К слову, выше расчет, где я взял спецификацию диода от китайца, является неверным, ибо при замере фактическое потребление тока оказалось не 420 мА, а 300мА. Потому сразу можно сделать вывод, что пятью ваттами там и не пахнет 🙂

Дальше идем в магазин и покупаем:
-LM317. Внешне как и LM7812. Корпус один, смысл несколько разный.

Его распиновка.

Резистор, который посчитали выше, и подключаем это всё дело в режиме токового стабилизатора.

В итоге получили на выходе стабилизированный ток.


Но это для идеального случая. Что касается случая с реальным автомобилем, где скачки до 14 Вольт с копейками бывают, то рассчитывайте резистор для худшего случая с запасом.

Видео обзор схемы светодиодного драйвера на LM317, включенной по схеме с ограничением тока.

Поделиться в соц. сетях

Драйвер для светодиодных светильников на lm317. Простой драйвер постоянного тока на LM317 и PT4115 для подключения мощных светодиодов

Чтобы правильно подключить светодиоды и обеспечить им долгую и продуктивную работу требуется источник стабильного тока или, как его называют, драйвер для светодиодов . Как выбрать готовый или собрать самому простой драйвер для подключения светодиодов – в этой статье.

Основной параметр при подключении светодиодов – это не напряжение, а именно величина тока , протекающего через него. Известно не мало случаев, когда после включения светодиодов, особенно “китайских”, ток через них медленно продолжает увеличиваться (по мере нагрева) и через некоторое время может достигать значений, серьезно превышающих номинальные. Все это приводит к перегреву кристалла, скорой деградации, морганию в предсмертной конвульсии и неминуемого выхода из строя.

Для обеспечения одинакового тока, светодиоды к стабилизатору тока подключаются последовательными группами.

Линейный драйвер на LM317

Описание и Характеристики

По-сути, LM317 представляет собой стабилизатор напряжения , который можно включить и как стабилизатор тока . Схема драйвера на этой микросхеме проста, как угол дома: вам потребуется сама микросхема и… один опорный резистор – и все! Все детали можно спаять навесным монтажом, прикрутив микросхему прямо к радиатору. Благодаря простоте и доступности при стоимости микросхемы около 0,2 у.е. , эта микросхема многие годы пользуется огромной популярностью среди радиолюбителей. Один из аналогов микросхемы – популярная отечественная «КРЕН-ка» КР142ЕН12.

В зависимости от исполнения LM317 может иметь добавочный индекс, характеризующий корпус микросхемы. Наиболее распространенный варинат – LM317T в корпусе TO-220 под винт для крепления непосредственно к радиатору охлаждения. LM317D2T в корпусе D 2 PAK рассчитана для монтажа на плате при небольшой мощности нагрузки.

Микросхема линейного стабилизатора LM317 / LM317T

Принцип регулирования напряжения/тока линейного стабилизатора состоит в том, что стабилизатор изменяет сопротивление p-n перехода выходного мощного транзистора (по сути, последовательного резистора в цепи) и тем самым адаптивно отсекает “лишнее” напряжение или гасит на себе “лишний” ток. Благодаря этому к питающему напряжению не домешиваются какие-либо высокочастотные помехи, поскольку их нет в принципе. Однако, у линейных стабилизаторов есть и серьезный недостаток. Как известно, при прохождении тока через любой резистор, на нем рассеивается мощность в виде тепла. Поэтому у линейного стабилизатора на LM317 склонность к сильному нагреву и, как следствие, достаточно низкий КПД .

Схемы и примеры включения

Схемы и примеры включения стабилизатора тока на LM317

Схема подключения LM317 для стабилизатора тока предельна проста – просто подключить опорный резистор заданного номинала между ножками выхода и регуляторным входом. Значения сопротивления и мощности опорного резистора можно расчитать по упрощеной формуле:

R = 1,25 / I out   P = 1,25 ⋅ I out

Полученные значения округляем до ближайшего значения номиналов сопротивления и до ближайшего бо́льшего значения мощности, например для подключения полуваттных SMD 5730 получаем резистор на 8,2 Ом, мощностью 0,25 Вт, а для светодиодов на 1 Вт (300 мА), соответственно – 4,3 Ом и 0,5 Вт. Может оказаться, что резисторов требуемого номинала нет в наличии, тогда можно скомбинировать составной резистор из нескольких одинаковых, соединив из параллельно. В таком случае суммарное сопротивление такого составного резистора будет равно сопротивлению каждого резистора поделенного на их кол-во, а мощность будет равно мощности каждого резистора помноженного на их кол-во. Для простоты расчетов в Сети есть достаточно много он-лайн калькуляторов, например, такой .

Для работы стабилизатора тока на LM317 происходит падение напряжения не менее 3 В – это надо учитывать при подборе входного напряжения и количества последовательно соединенных светодиодов. Например, рабочее напряжение для SMD 5730 – 3,3…3,4 В. Следовательно, если подключать по 3 светодиода в группе, то входное напряжение должно быть от 13 В (рабочее напряжение исправной бортовой сети автомобиля – 14 В).

При всей свое простоте линейный стабилизатор тока на LM317 отличается низким КПД и потребностью в дополнительным охлаждением.

Импульсный драйвер на PT4115

Описание и Характеристики

Стабилизатор тока на базе PT4115 относится к “ключевым” или импульсным устройствам, т.е. регулировка величины тока через подключенную нагрузку осуществляется не за счет ограничения тока на полупроводниках, как это делается в линейных стабилизаторах LM317, а благодаря высокочастотному открытию/закрытию выходного ключа.

В импульносном стабилизаторе PT4115 постоянный ток преобразуется в импульсный с высокой частотой, а затем снова сглаживается до постоянного. Вот как раз, в момент формирования импульсов, и происходит регулировка величины тока за счет уменьшения или увеличения длительности самого импульса или пауз между ними (скважности). Поскольку импульсный регулятор ничего не ограничивает, а просто замыкает/размыкает цепь, то падения мощности не происходит, а значит импульсный регулятор мало греется и имеет высокий КПД (до 97%!). Поэтому, импульсный драйвер может иметь очень маленькие размеры и не требует громоздкого охлаждения.

Для работы стабилизатора тока на PT4115 требуется минимум деталей. Кроме того, PT4115 может работать как диммер : для этого подается на специальный вход постоянное напряжение в диапазоне 0,3…2,5 В или сигнал ШИМ.

Схемы и примеры включения

Схемы и примеры включения стабилизатора тока на PT4115

Схема источника стабильного тока с использованием PT4115 стандартна и использует минимум обвязки. Кроме самой микросхемы потребуется сглаживающий конденсатор, задающий низкоомный резистор (скорее всего составной), диод Шоттки да катушка индуктивности (дроссель). При подключении к источнику переменного напряжения потребуется еще диодный мост. Все детали достаточно миниатюрны и позволяю собрать плату размером с пять копеек.

Для нормальной работы стабилизатора наличие конденсатора (лучше танталовый) в цепи питания обязательно , иначе при включении микросхема неминуемо выйдет из строя. Конденсатор не просто сглаживает пульсации питания, его основная задача – компенсация тока самоиндукции , возникающего в дросселе при закрытии ключа. Без конденсатора ток самоиндукции через диод Шоттки вызовет пробой микросхемы.

Параметры опорного резистора рассчитываем по упрощенной формуле:

R = 0,1 / I out

Для одноваттных светодиодов (300мА) получаем резистор на 0,33 Ом. Для получения такого резистора можно “бутербродом” спаять параллельно 3 SMD резистора на 1 Ом.

Идуктивность дросселя определяется в зависимочсти от тока нагрузки по таблице:

Ток нагрузки Индуктивность, мкГн
I out > 1A 27 … 47
0.8A 33 … 82
0.4A 47 … 100
I out ≥ 0.4A 68 … 220

При питании схемы от источника постоянного напряжения достаточно одного входного конденсатора ёмкостью не менее 4,7 мкФ. При подключении к переменному напряжению через выпрямительный диодный мост необходим танталовый конденсатор емкостью не менее 100мкФ. Конденсатор и катушку индуктивности необходимо подключать как можно ближе к микросхеме.

Приветствую Вас друзья мои!
Так как имеются некоторые мысли по поводу led-тюнинга, то юзаю инет в этом направлении.Попалась хорошая статья, и чтоб всегда был доступ к инфо, скопипастил себе в блог.А то закладки и т.д. не всегда под рукой.Да простит меня автор сего мемуара, взятого отсюда .
Итак, начнем-с: LM317 и светодиоды

Долговечность светодиодов определяется качеством изготовления кристалла, а для белых светодиодов еще и качествомled люминофора. В процессе эксплуатации скорость деградации кристалла зависит от рабочей температуры. Если предотвратить перегрев кристалла, то срок службы может быть очень велик до 10 и более лет.

Отчего может быть вызван перегрев кристалла? Он может быть вызван только чрезмерным увеличением тока. Даже короткие импульсы тока перегрузки сокращают срок жизни светодиода, например, если в первый момент, после скачка тока визуально это воздействие не заметно и кажется, что светодиод не пострадал.

Повышение тока может быть вызвано нестабильностью напряжения или электромагнитными (электростатическими) наводками на цепи питания светодиода.

Дело в том, что главным параметром для долговечности светодиода является не напряжение его питания, а ток, который по нему течет. Например, красные светодиоды по напряжению питания могут иметь разброс от 1,8 до 2,6 V, белые от 3,0 до 3,7 V. Даже в одной партии одного производителя могут встречаться светодиоды с разным рабочим напряжением. Нюанс заключается в том, что светодиоды изготовленные на основе AlInGaP/GaAs (красные, желтые, зеленые – классические) довольно хорошо выдерживают перегрузку по току, а светодиоды на основе GaInN/GaN (синие, зеленые (сине-зеленые), белые) при перегрузке по току, например, в 2 раза живут … 2-3 часов! Так что, если Вы желаете, чтобы светодиод горел и не сгорел в течение хотя бы 5 лет надо позаботиться о его питании.

Если мы устанавливаем светодиоды в цепочку (последовательное соединение) или подключаем параллельно, то добиться одинаковой светимости можно только если протекающий ток через них будет одинаков.

Также опасно для светодиодов высокое обратное напряжение. У светодиодов обычно порог обратного напряжения не превышает 5-6 V. Для зашиты светодиода от импульсов обратного напряжения рекомендуется устанавливать выпрямительный диод в обратном направлении.

Как построить своими руками самый простой стабилизатор тока? И желательно из недорогих комплектующих.

Обратим внимание на стабилизатор напряжения LM317, который легко превратить в стабилизатор тока при помощи только одного резистора, если нужно стабилизировать ток в пределах до 1 A или LM317L, если необходима стабилизация тока до 0,1 А.

Так выглядят стабилизаторы LM317 с рабочим током до 3 А.

Так выглядят стабилизаторы LM317L с рабочим током до 100 мА.

На Vin (input) подается напряжение, с Vout (output) – снимается напряжение, а Adjust — вход регулировки. Таким образом, LM317 — стабилизатор с регулируемым выходным напряжением. Минимальное выходное напряжение 1,25 V (если Adjust “посадить” прямо на землю) и максимальное – до входного напряжения минус 1,25 V. Т.К. максимальное входное напряжение составляет 37 вольт, то можно делать стабилизаторы тока до 37 вольт соответственно.

Для того чтобы LM317 превратить в стабилизатор тока нужен всего 1 резистор!

Схема включения выглядит следующим образом:

По формуле внизу рисунка очень просто рассчитать величину сопротивления резистора для необходимого тока. Т.е сопротивление резистора равно – 1,25 деленное на требуемый ток. Для стабилизаторов до 0,1 A подходит мощность резистора 0,25 W. На токи от 350 мА до 1 А рекомендуется 2 W. Ниже привожу таблицу резисторов на токи для широко распространенных светодиодов.

Вот пример с учетом всего выше сказанного. Сделаем стабилизатор тока для белых светодиодов с рабочим током 20 мА, условия эксплуатации автомобиль (сейчас так моден световой тюннинг…).

Для белых светодиодов рабочее напряжение в среднем равно 3,2 V. В легковой автомашине бортовое напряжение колеблется в среднем от 11,6 V в режиме работы от аккумулятора и до 14,2 V при работающем двигателе. Для российских машин учтем выбросы в “обратке” и в прямом направлении до 100 ! вольт.

Включить последовательно можно только 3 светодиода – 3,2*3 = 9,6 вольта, плюс 1,25 падение на стабилизаторе = 10,85. Плюс диод от обратного напряжения 0,6 вольта = 11,45 вольта.

Полученное значение 11,45 вольта ниже самого низкого напряжения в автомобиле – это хорошо! Это значит на выходе будет всегда наши 20 мА независимо от напряжения в бортовой сети автомобиля. Для защиты от выбросов положительной полярности поставим после диода супрессор на 24 вольта.

P.S. Подбирайте количество светодиодов так, чтобы на стабилизаторе оставалось как можно меньше напряжения (но не меньше 1,3 вольта), это необходимо для уменьшения рассеиваемой мощности на самом стабилизаторе. Это особенно важно для больших токов. И не забудьте, что на токи от 350 мА и выше LMка потребуется радиатор.
Вот и все!

Cхема. РИСУНОК 1

Z1 супрессор или стабилитрон для дешевых светодиодов можно и не ставить, но диод в автомобиле обязателен! Рекомендую его ставить даже, если вы просто подключаете светодиоды с гасящим резистором. Как рассчитывать сопротивление резистора для светодиодов я думаю описывать излишне, но если надо пишите на форуме.

Краткое описание к схеме рис.1

Количество светодиодов в цепочке надо выбирать с учетом вашего рабочего напряжения минус падение напряжения на стабилизаторе и минус на диоде.

Например: Вам необходимо в автомобиле подключить белые светодиоды с рабочим током в 20 мАм. Обратите внимание, что 20 мА – это рабочий ток для ФИРМЕННЫХ дорогих светодиодов! Только фирма гарантирует такой ток. Если вы не знаете точного происхождения, то выбирайте ток в пределах 14-15 мА. Это для того, что бы потом не удивляться, почему так быстро упала яркость или, вообще, почему они так быстро перегорели. Это тоже актуально и для мощных светодиодов. Потому что к нам завозят не всегда то, что маркировано на изделии.

Вопрос 1: Сколько можно включить их последовательно? Для белых светодиодов рабочее напряжение 3,0-3,2 вольта. Примем 3,1. Напряжение минимальное рабочее на стабилизаторе (исходя из его опорного 1,25) приблизительно 3 V. Падение на диоде 0,6 V. Отсюда суммируем все напряжения и получаем минимальное рабочее напряжение выше которого наступает режим стабилизации тока на заданном уровне (если ниже, соответственно ток будет ниже) = 3,1*3 +3,0+0,6 = 12,9 V. Для автомобиля минимальное напряжение в сети 12,6 – это нормально.

Для белых светодиодов на 20 мА можно включать 3 шт, для сети 12,6 V. Учитывая, что при включенном двигателе нормальное рабочее напряжение сети 13,6 V (это номинальное, в других вариантах может быть и выше!), а рабочее LM317 до 37 V

R1 = 1,25/Ist .

где R1 — сопротивление токозадающего резистора в Омах.

1,25 – опорное (минимальное напряжение стабилизации) LM317

Ist — ток стабилизации в Амперах.

Нам нужен ток в 20 мА – переводим в амперы = 0,02 А.

Вычисляем R1 = 1,25 / 0,02 = 62,5 Ом . Принимаем ближайшее значение 62 Ома.

Еще пару слов о групповом включении светодиодов.

Идеально – это последовательное включение со стабилизацией тока.

Светодиоды – это в принципе стабилитроны с очень малым обратным рабочим напряжениям. Если есть возможность наводок высокого напряжения от близ лежащих высоковольтных проводов, то необходимо каждый светодиод зашунтировать защитным диодом. (для справки многие производители особенно для мощных диодов это уже делают вмонтируя в изделие защитный диод).

если необходимо подключить массив из светодиодов, то рекомендую такую схему включения.

Резисторы необходимы для выравнивания токов по цепям и являются балластными нагрузками при повреждениях светодиодов в массиве.

Ток в цепи равен напряжению делённому на сопротивление цепи.

I led = V pit / на сопротивление диода и резистора.

Сопротивление резистора и диода мы не знаем, но знаем наш рабочий ток и падение напряжения на светодиоде.

Для маломощных светодиодов с током 20 мАм необходимо принимать:

Зная падение напряжения на светодиоде можно вычислить остаток – напряжение на резисторе.

Например, питающее напряжение V pit = 9 V. Мы подключаем 1 белый светодиод, падение на нем 3,1 V. Напряжение на резисторе будет = 9 – 3,1 = 5,9 V.

Вычисляем сопротивление резистора:

R1 = 5.9 / 0.02 = 295 Ом.

Берем резистор с близким более высоким сопротивлением 300 ом.

PS. Не всегда характеристики на рабочий ток светодиода соответствуют истине, это актуально особенно для светодиодов изготовленных “не знаю где”, для светодиодов (любых) надо большое внимание уделить отводу тепла, а так как это условие не всегда выполнимо, то по этому рекомендую для “20 мА” светодиодов выбирать ток в районе 13-15 мА. Если это SMD на 50 мА, нагружать током 25-30 мА. Эта рекомендация особенно актуальна для светодиодов с рабочим напряжением в районе 3,0 вольт (белые, синие и истинно зеленые) и светодиодов в SMD исполнении. Т.е. не задавайте максимальный ток по описанию, сделаете его на 10-25% меньше, срок службы будет в 10 дольше:)…

Всех Вам благ, и ровных дорог =)

Зачастую нуждается в дополнительном, так сказать, обеспечении, например, для мощных светодиодов необходим драйвер. Его можно собрать самому.

Хочу представить сегодня на вас суд простейший драйвер для 0.5-5Вт-х светодиодов на базе микросхемы LM317.

Как известно, для питания мощных светодиодов нужен стабилизатор тока (или, как говорят, светодиод питается током, а не напряжением), иначе светодиод прослужит не очень долго и сгорит. Для этих целей служит LED-драйвер, предназначенный для стабилизации тока и других функций (регулировка яркости и т.п.). Существуют специализированные микросхемы, да и в интернете полно схем драйверов.

Однако можно собрать простейший LED драйвер на популярной микросхеме LM317.

Эта микросхема универсальна, на ней можно строить как всевозможные линейные стабилизаторы напряжений, так и ограничители тока, зарядные устройства… Но остановимся на ограничителе тока. Микросхема ограничивает ток, а напряжение диод берет столько, сколько ему нужно. Схема очень проста, состоит всего из двух деталей: самой микросхемы и задающего ток резистора.

Схема даташит.


Или вот такой более понятный рисунок.

Минимальное напряжение должно быть минимум на 2-4В больше чем напряжение питания кристалла светодиода. Схема позволяет ограничивать ток от 10мА до 1,5А с максимальным входным напряжением 35В. При большом перепаде напряжений и(или) больших токах микросхему нужно посадить на радиатор. Если же требуются большие входные напряжения или ток, или нужно уменьшить потери, или тепловыделение то уже стоит использовать импульсный драйвер.

Резистор рассчитывается по следующей формуле:
R1=1.25В/Iout, где ток взят в Амперах, а сопротивление в Омах.
Например, имеем светодиод на ток 700 мА, R=1.25/0.7A=1.785 или 1.8 Ом.


Небольшая рассчитанная таблица.

Учтите, что максимальный ток для LM317 составляет полтора Ампера. Также не забывайте использовать радиатор для нее.
Конечно сама схема имеет низкий КПД, но на это можно не обращать внимание.

От себя добавлю, что имея в руках БП (блок питания) от компьютера допустим и пару-тройку таких микросхем да резисторов, можно собрать неплохое светило на тех же Cree или Semileds. На одну микросхему можно подцепить до 10 диодов.

На данный момент собран мною по такой схеме драйвер для фонаря на трех Cree XM-L t6 в котором источником питания служит четыре аккумулятора US18650GR (3,7v). Ток на диодах 1250мА. Это конечно меньше родного драйвера (там аж 3А было), но все равно отлично светит.
Также замечу, что у БП от ПК есть две линии +12 и -12, то есть можно взять 24в. А это уже при сопротивлении 1,8 Ом можно подключить 6 шт. диодов на одну линию. То есть нужно 4 микросхемы. Но есть одно но: на линии -12в ток всего 0,3А, то есть не пойдет (это я только что глянул на один из своих БП).

Создайте простой светодиодный драйвер — Управление питанием — Технические статьи

LM317-N был первым регулируемым стабилизатором напряжения, представленным еще в 1975 году. Он до сих пор широко используется в промышленности в качестве источника постоянного напряжения. Но знаете ли вы, что это устройство может гораздо больше, чем просто регулировать напряжение? Его универсальная архитектура позволяет использовать его не только в качестве стабилизатора напряжения, но и в качестве крутого драйвера постоянного тока для светодиодов.

Подождите. Для светодиодного освещения можно использовать любой линейный регулятор с добавлением токоограничивающего резистора… что нового в LM317-N? Что ж, на самом деле не то, что новое, а то, что старое, заставляет LM317-N щелкать как простой светодиодный драйвер.

Это легко, если разбираться в его архитектуре. См. Рисунок 1, на котором показана функциональная схема. Операционный усилитель (ОУ), подключенный как буфер с единичным усилением, управляет парой силовых транзисторов Дарлингтона. Схема операционного усилителя и смещения для регулятора скомпонована так, что весь ток покоя подается на выход регулятора (а не на землю), что устраняет необходимость в отдельной клемме заземления. Кроме того, вся схема предназначена для работы с дифференциальным входом-выходом регулятора от 2 В до 40 В.

Рисунок 1: Функциональная схема LM317-N.

Между неинвертирующим входом операционного усилителя и клеммой настройки появляется опорное напряжение 1,2 В. Для смещения эталонного сигнала требуется около 50 мкА; этот ток выходит из регулировочной клеммы. Во время работы на выходе регулятора напряжение на клемме настройки плюс 1,2 В. Если клемма настройки заземлена, устройство действует как регулятор на 1,2 В. Для более высоких выходных напряжений резисторный делитель R1-R2 подключается от выхода к земле, а регулировочный штифт подключается между R1 и R2, как показано на рисунке 2.1,2 В на резисторе R1 вызывает прохождение тока, которое вызывает падение на R2, что приводит к более высокому напряжению на регулирующем контакте и, таким образом, устанавливает выходное напряжение. Уравнение 1 приближает выходное напряжение:

(1)

Рисунок 2: Типичное применение с LM317-N.

Поскольку архитектура обеспечивает дифференциал 1,2 В между выходом и регулировочным контактом, вы можете использовать измерительный резистор на двух клеммах, чтобы установить постоянный ток в цепи.На рисунке 3 показана конфигурация.

Рисунок 3: Драйвер постоянного тока светодиода с использованием LM317-N.

Вы можете подключить его выход к серии светодиодов (с другой клеммой, подключенной к земле), чтобы создать очень простую архитектуру драйвера светодиодов. В чем преимущества этой архитектуры?

  • Для создания топологии постоянного тока требуется очень мало компонентов.
  • Он изначально защищен от короткого замыкания и теплового разгона.
  • Регулировка тока обычно составляет 0,01% / В даже при малых токах, поскольку ток покоя не вызывает ошибки. Это связано с тем, что весь ток покоя также проходит через нагрузку, а не на вывод заземления, как в других регуляторах.
  • Эта архитектура считывания со стороны верхнего плеча позволяет размещать светодиоды подальше от схем управления и улучшать тепловое управление схемами управления.
  • Благодаря своей природе считывания с верхней стороны, это очень экономичная архитектура для автомобильных систем.Катод светодиодной цепочки напрямую подключается к заземлению шасси, и только один провод идет от модуля управления к самим светодиодам, что исключает использование дорогостоящего и громоздкого провода в жгуте.

LM317-N существует уже много лет; почти каждый производитель полупроводников делает свою версию. Однако мы в Texas Instruments подняли LM317-N на новый уровень, выпустив LM317A. Погрешность опорного напряжения LM317A составляет 1%. Это обеспечивает очень точное регулирование выходного тока даже при колебаниях температуры, входа и нагрузки.

По всем причинам, которые я упомянул, LM317A является востребованным устройством для небольших светодиодных осветительных приборов, особенно когда вам нужен простой линейный привод в автомобильных подсистемах. Если отключение LM317A (2,5–3 В) вызывает беспокойство, подумайте о модернизированном LM1086, который снижает его до 1–1,3 В и обеспечивает больший запас для ваших источников света.

Дополнительные ресурсы

  • Рассмотрите трехконтактный регулируемый линейный стабилизатор LM317A с защитой от короткого замыкания для вашей следующей конструкции.
  • Узнайте больше о положительном регуляторе с малым падением напряжения LM1086 от TI.

LM317 источник постоянного тока | LEDnique

Источник постоянного тока LM317.

Регулируемый стабилизатор напряжения LM317 может использоваться для создания простого источника постоянного тока. Этому устройству более сорока лет, но он до сих пор пользуется большой популярностью у новичков благодаря низкой стоимости, доступности и тысячам практических приложений. Лист данных LM317.

Постоянный ток

LM317 регулирует выход до 1.На 25 В выше, чем напряжение на регулировочном штифте. Для источника постоянного тока нам просто нужно добавить резистор, чтобы упасть 1,25 В при требуемом токе.

LM317 может выдерживать токи до 1,5 А, но будьте осторожны, чтобы выполнить некоторые расчеты рассеиваемой мощности и использовать радиатор, если мощность превышает один или два ватта. (См. «Повышение температуры» ниже.)

Падение напряжения и запас прочности

Для того, чтобы LM317 мог правильно регулировать, он должен иметь соответствующее напряжение питания, чтобы учесть сумму падений напряжения в цепи.Это:

  • Минимальное падение напряжения на самом регуляторе. Это указано в таблице как разница между входным и выходным напряжением, \ (V_I — V_O \) = 3 В.
  • Падение напряжения на R1. Это всегда 1,25 В.
  • Падение напряжения на нагрузке. Для светодиодов это будет \ (V_f \ times n \), где \ (V_f \) — прямое падение напряжения каждого светодиода, а \ (n \) — количество последовательных светодиодов.

Объяснение «запаса по напряжению»

Функциональная блок-схема LM317.
  1. Генератор опорного тока \ (I_ {adj} \) подает от 50 до 100 мкА через опорное напряжение 1,25 В.
  2. Встроенный стабилитрон означает, что входы операционного усилителя не будут выравниваться до тех пор, пока напряжение на выходе не станет на 1,25 В выше регулирующего контакта.
  3. Если выходное напряжение низкое, то входное напряжение инвертирующего операционного усилителя упадет ниже напряжения неинвертирующего входа, а выходное напряжение операционного усилителя возрастет.
  4. Когда (3) поднимется, транзистор Дарлингтона включится…
  5. … включение второго транзистора.Схема Дарлингтона вызовет падение напряжения между входом и выходом примерно в 2 × 0,7 = 1,4 В из-за прямого напряжения двух переходов база-эмиттер.
  6. Наконец, внутренний резистор считывания тока будет учитывать большую часть оставшейся части падения напряжения. (Операционному усилителю может потребоваться чуть больше 4, 5 и 6.)

Пример расчета

Рассчитайте значение R1 для подачи 100 мА на 5 последовательно соединенных синих светодиодов с \ (V_f \) = 3.1 В. Схема будет запитана от источника 24 В.

Сначала резистор: \ (R = \ frac {V_ {REF}} {I} = \ frac {1.25} {0.1} = 12.5 \ \ Omega \).

Теперь проверьте необходимое входное напряжение:

\ (V_ {IN \ min} = 3 + 1,25 + 3,1 \ times 5 = 19,75 \ \ mathrm V \) минимум. Наше питание 24 В выше этого, так что все в порядке.

Нам нужно сделать еще одну вещь: вычислить мощность, рассеиваемую в LM317. Это будет напряжение на LM317, умноженное на ток:

\ (P = (V_ {IN} — V_ {OUT}) I = (24 — 19.75) \ times 0,1 = 4,25 \ times 0,1 = 0,425 \ \ mathrm {W} \)

Повышение температуры

Тепловая информация LM317.

Мы воспользуемся простым подходом и воспользуемся параметром \ (R _ {\ theta (JA)} \) LM317, параметром теплового сопротивления перехода к окружающей среде (и будем злоупотреблять им, как об этом говорится в отчете TI Application Report SPRA953C). Для пакета KCT TO-220 это 37,9 ° C / Вт. Это приводит к повышению температуры в \ (\) 37,9 \ раз 0,425 = 16,1 ° C. Даже при достаточно высоких температурах окружающей среды температура перехода не будет приближаться к максимуму 125 ° C.

Регулятор напряжения для линейного постоянного тока (1,5 А) светодиодного драйвера?

Я подумываю о создании собственного драйвера для светодиода ~ 1,5 А для питания микроскопа для моих исследований.

Для этого приложения эффективность не критична, но поскольку время экспозиции камеры может быть коротким (~ 1 мс), важна стабильность / отсутствие пульсации. Таким образом, здесь обычно избегают понижающих / повышающих или других импульсных регуляторов, а также ШИМ. (Возможно, подходящая выходная фильтрация решит это, но время включения / выключения <500 нс [редактировать: <500 микросекунд] также очень желательно.)

Какой регулятор тока лучше всего подходит для этой установки? (Я буду использовать приличный импульсный источник постоянного напряжения, чтобы обеспечить входную мощность для любого источника постоянного тока, который я выберу.)

Одним из вариантов может быть использование регулируемого регулятора напряжения, такого как LM317 (но способного обрабатывать больший ток, поэтому, возможно, LT1764, который также имеет полезный вывод отключения), настроенный в стандартном режиме постоянного тока, где ток определяется резистор между выводами Vout и Vadj.(Напряжение между этими контактами поддерживается на уровне ~ 1,21 В для LT1764, поэтому для 1 А вам понадобится резистор на 1,2 Ом, а для 1,5 А — резистор на 0,8 Ом.)


(источник: diyaudioprojects.com)

Другой вариант может заключаться в использовании нового регулятора напряжения «с одним резистором», такого как LT3083, где напряжение регулируется сопротивлением заземления с одного контакта (через который проталкивается 50 микроампер путем изменения напряжения: так, например, резистор 20 кОм индуцирует выход 1 В, а резистор сопротивлением 1 Ом на этом выходе, следовательно, вызовет ток 1 А).

Вот две «рекомендуемые» схемы постоянного тока из таблицы: Источник постоянного тока:

Или драйвер светодиода с меньшим падением напряжения

Хорошая особенность LT3083 заключается в том, что для регулировки тока можно использовать потенциометр 20 кОм, в отличие от LT1674, где вам понадобится потенциометр на 20 Ом (гораздо труднее получить) для регулировки между ~ 0,1A и 1,5A. . Но я не уверен, какая из двух предложенных схем драйвера для LT3083 будет более устойчивой к пульсации от источника входного напряжения, если таковая имеется.И я не знаю, плохая ли это идея по другим причинам по сравнению с более стандартными регуляторами. (например, если контакт adj оставлен плавающим, похоже, что LT3083, вероятно, повысит напряжение и зажжет светодиод. Так что, если горшок выходит из строя или разрывается соединение, это может быть плохой новостью.)

Итак, у кого-нибудь есть предложения по лучшему варианту?

Драйвер светодиодов

с использованием 7805 и LM317

Драйвер светодиодов с использованием 7805

7805 может быть преобразован в устройство передачи данных, подключив резистор, как показано ниже.

Когда 12 В повышается с 0 В, 7805 начинает работать, а когда входное напряжение составляет 4 В, выход составляет 1 В, так как минимум 3 В теряется на 7805. Напряжение растет дальше, и когда на выходе 5 В, ток течет через резистор 15R и загорается светодиод. Светодиод начинает светиться при напряжении 3,4 В, напряжение на 15R в данный момент составляет 1,6 В, а выходной ток будет 100 мА. Входное напряжение продолжает расти, и теперь выходное напряжение составляет 7 В. Ток через светодиод увеличивается, и теперь напряжение на светодиоде равно 3.5в. Напряжение на 15R составляет 3,5 В, а ток — 230 мА.

Входное напряжение продолжает расти, и теперь выходное напряжение составляет 8,6 В. Ток через светодиод увеличивается, и напряжение на светодиоде теперь составляет 3,6 В. Напряжение на 15R составляет 5 В, а ток — 330 мА. Входное напряжение продолжает расти, но детектор внутри 7805 обнаруживает, что выходное напряжение ровно на 5 В выше общего, и выходное напряжение больше не повышается. Входное напряжение может превышать 13 В и более, но выходное напряжение не повышается.

Если выходное напряжение возрастает, на светодиод будет подаваться больший ток, и напряжение на 15R увеличится. 7805 не допустит этого. На светодиоде будет 3,6 В. На 15R будет 5 Вольт, а на выходе — 8,6 В.

Используя LM317

Трехконтактный регулятор LM317 аналогичен 7805, за исключением того, что напряжение между COM и OUT составляет 1,25 В вместо 5 В. При использовании регулятора LM317 меньшая мощность будет потеряна в резисторе и больше тепла будет генерироваться через регулятор по сравнению с a 7805, однако общая потеря мощности будет одинаковой в обоих случаях.

Поскольку светодиод и регулятор включены последовательно, светодиод можно разместить перед регулятором

Питание одного светодиода мощностью 1 Вт от 12 В очень неэффективно. Напряжение на светодиоде будет около 3,6 В. Оставшиеся 8,4 В необходимо сбросить на резисторы LM317 и 4R2. Для работы LM317 на 4R2 должно быть 1,25 В, а на LM317 — 7,15 В. Минимальное напряжение на LM317 составляет около 3 В, и это напряжение требуется для работы схемы внутри регулятора
.Это означает, что два светодиода мощностью 1 Вт можно подключить к источнику питания 12 В, и регулятор будет охладиться, а схема
будет производить вдвое большую светоотдачу без дополнительного тока.
Подробнее о драйверах светодиодов в моем следующем посте.

Нравится:

Нравится Загрузка …

постоянный% 20current% 20led% 20driver% 20lm317 техническое описание и примечания к приложению

2015 — Нет в наличии

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал 		PDF FSP18-ZZAP 0-52В 350 мА 20-277В 0-36В 500 мА 5-26В
2003-AL3102

Аннотация: Wavefront Semiconductor AL3101 11010-1c Wavefront al3101 0104-30 s1bc S324 011101CCCCCCCCCCCCCCCCCCCC0MMMMMMMMMMM
Текст: Текст файла отсутствует


Оригинал 		PDF AL3101 AL3102) AL3102 Полупроводник волнового фронта 11010-1c Волновой фронт al3101 0104-30 s1bc S324 011101CCCCCCCCCCCCCCCCCCCCCC0MMMMMMMMMMM
190 ВА

Резюме: нет текста аннотации
Текст: файла нет текста


Оригинал 		PDF 0В / 10А, 520ВА 190 ВА
HB414

Реферат: jan dod SEIKO INSTRUMENTS
Текст: Нет текста в файле


Оригинал 		PDF HB414 60 ° C 80 ° C 200 дней 80 градусов HB414 Ян Дод ИНСТРУМЕНТЫ SEIKO
1996 — TC200G02 Тошиба

Резюме: TC200G70 bt816 cnh 743 CNH 532 toshiba TC200 YMUX24H BT16H Транзистор переменного тока 51 0865 75 834 TC200E240
Текст: Текст файла отсутствует


Оригинал 		PDF TC200G / E 451V1CA TC200G02 toshiba TC200G70 bt816 cnh 743 CNH 532 toshiba TC200 YMUX24H BT16H Транзистор переменного тока 51 0865 75 834 TC200E240
2103D

Аннотация: 3400K
Текст: Нет текста в файле


OCR сканирование 		PDF NTCCD10103H * 2502D 3400 К NTCCD10103KG103DC 3500 К NTCCD10103RG203DC 20ки2 3800 К NTCCD10103SG503OC 3850 тыс. 2103D
Зарядное устройство для ультраконденсаторов

Аннотация: Схема источника питания постоянного тока Maxwell ультраконденсатор
Текст: Текст файла отсутствует


Оригинал 		PDF Ch2728 зарядное устройство для ультраконденсаторов Максвелл Принципиальная схема источника постоянного тока ультраконденсатор
18650 зарядное устройство

Аннотация: M62238FP
Текст: Нет текста в файле


OCR сканирование 		PDF 600 мА, 100 мА, 100 мкА, 18650 зарядное устройство M62238FP
2002-10К NTC тип L

Аннотация: Термистор 10k ntc THERMISTOR NTC 103 10K NTC Thermistor 301 U / 25/20 / TN26 / 15/850 / термистор ntc 50k
Текст: Текст файла отсутствует


Оригинал 		PDF NTCDP3LG202HCHEAB B20 / 80 3520 тыс. 10K NTC тип L Термистор 10k ntc ТЕРМИСТОР NTC 103 10K Термистор NTC 301 U / 25/20 / TN26 / 15/850 / термистор ntc 50k
2009 г. — WS2801

Аннотация: Драйвер постоянного тока для светодиодов ZQL9712
Текст: Нет текста в файле


Оригинал 		PDF WS2801 150 мА ДИП-14 WS2801 ZQL9712 Светодиодный драйвер постоянного тока
2002 — AN852

Аннотация: реализация цифровых фильтров FIR и IIR, пример кода весов P18C452 K2128 PIC18 Пример кода прерывания DA11 c-код Конструкция фильтра iir PIC18C452 Примеры кодов PIC18
Текст: текст в файле отсутствует


Оригинал 		PDF AN852 PIC18 D-85737 DS00852A-страница AN852 внедрение цифровых фильтров FIR и IIR пример кода весов P18C452 K2128 PIC18 пример кода прерывания DA11 c код дизайн фильтра iir PIC18C452 Примеры кодов PIC18
Нет в наличии

Резюме: нет текста аннотации
Текст: файла нет текста


Оригинал 		PDF AMEPR30-AZ 90-305VAC / 47-440 Гц 0-10 В постоянного тока AMEPR30-5070AZ AMEPR30-4864AZ AMEPR30-36100AZ AMEPR30-
2003 — Термистор НТК 5К

Реферат: термистор ntc 15k водонепроницаемые ДАТЧИКИ температуры NTC термистор 301
Текст: Текст файла отсутствует


Оригинал 		PDF NTCDP3LG252HGHBEA B20 / 80 3520 тыс. Термистор NTC 5K термистор ntc 15k водонепроницаемые ДАТЧИКИ ТЕМПЕРАТУРЫ Термистор NTC 301
2001 — стиральная машина термисторная

Реферат: NTCDP3LG111XXHBEA «Масло ATF» ntc проушина тип 10k «Датчик температуры масла» NTC 5K трансмиссионное масло ATF
Текст: Текст файла отсутствует


Оригинал 		PDF 2002/95 / ЕС, NTCDP3LG111XXHBEA B25 / 85 3528 тыс. термисторная стиральная машина «Масло ATF» наконечник ntc типа 10k «Датчик температуры масла» NTC 5K трансмиссионное масло atf
1995 — кодировщик 4b / 5b

Аннотация: схема кодирования nrzi 4b / 5b 8-битный кодировщик данных Диод 4B nrzi CY7B923 C343 nrzi кодирование nrzi 4b / 5b принципиальная схема X01V
Текст: Текст файла отсутствует


Оригинал 		PDF Am7968 CY7B923 Кодировщик 4b / 5b Схема кодирования nrzi 4b / 5b 8-битный кодировщик данных Диод 4В нрзи CY7B923 C343 кодировка nrzi принципиальная схема nrzi 4b / 5b X01V
2007 — AP4313

Аннотация: AP4313KTR AP4313KTR-E1 СХЕМА SMPS 12v 5v E6G 6 PIN IC Advanced Analog Circuits sot-23-6
Текст: Текст файла отсутствует


Оригинал 		PDF AP4313 AP4313 AP4313KTR AP4313KTR-E1 ЦЕПНАЯ СХЕМА SMPS 12v 5v E6G 6-контактный IC Продвинутые аналоговые схемы сот-23-6
2001 — НТЦ 10К 3435К

Аннотация: термистор ntc 50k термистор ntc 15k NTC термистор 301 термистор 10k 25 3435 термистор ntc 10k NTC 471 ntc термистор 10k NTC 50K 2 термистор ntc 10K
Текст: текст файла отсутствует


Оригинал 		PDF 2002/95 / ЕС, NTCDP3LG252HGHBEA B20 / 80 3520 тыс. ntc 10K 3435k термистор ntc 50k термистор ntc 15k Термистор NTC 301 термистор 10к 25 3435 термистор ntc 10k NTC 471 термистор ntc 10k Термистор NTC 50K 2 ntc 10K
2001 — Нет в наличии

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал 		PDF 45 макс.NTCDS30183EG502 NTCDS30183HG103 NTCDS30183KG203 NTCDS30183RG503 NTCDS30183SG104 NTCDS40203EG502ERATURE NTCDP40203LG202HC B20 / 80 3520 тыс.
2002 — 18650 зарядное устройство

Аннотация: 2r58 5-контактная микросхема компаратора напряжения M62238FP
Текст: Текст файла отсутствует


Оригинал 		PDF M62238FP M62238FP 600 мА, 100 мА, 100 мкА, 18650 зарядное устройство 2r58 5-контактный компаратор напряжения IC
2004 — термистор ntc 15k

Аннотация: термистор ntc 5k THERMISTOR NTC 103 10K 41-50K термистор 3950k NTCDP4AG103HCFCBA NTCDP3SX202XCBBAA 4150K NTC 5K NTC Термистор 301
Текст: текст файла отсутствует


Оригинал 		PDF NTCDP3LG252HGHBEA B20 / 80 3520 тыс. термистор ntc 15k термистор ntc 5k ТЕРМИСТОР NTC 103 10K 41-50 тыс. термистор 3950к NTCDP4AG103HCFCBA NTCDP3SX202XCBBAA 4150 тыс. NTC 5K Термистор NTC 301
2006 — код verilog для ортогонального передатчика cdma

Аннотация: код verilog для передачи dpd алгоритм MATLAB fft verilog в ofdm CORDIC altera код verilog для передатчика cdma код vhdl для вращения сердечный код vhdl для FFT 256-точечный код vhdl для сердечного алгоритма код verilog для передатчика ofdm
Текст: текст файла отсутствует


Оригинал 		PDF 16e-2005 код verilog для ортогонального передатчика cdma код Verilog для dpd передача MATLAB алгоритм FFT Verilog в OFDM CORDIC altera код Verilog для передатчика cdma vhdl код для вращения кордика vhdl-код для 256 точек БПФ vhdl-код для сердечного алгоритма код Verilog для передатчика OFDM
2002 — термистор ntc 5k

Аннотация: NTCDP4AG103HCFCBA термистор ntc 15k NTC Термистор 301 термистор 3950k ntc 901 U / 25/20 / TN26 / 15/850 / термистор ntc 50k
Текст: текст файла отсутствует


Оригинал 		PDF NTCDP3LG252HGHBEA B20 / 80 3520 тыс. термистор ntc 5k NTCDP4AG103HCFCBA термистор ntc 15k Термистор NTC 301 термистор 3950к ntc 901 U / 25/20 / TN26 / 15/850 / термистор ntc 50k
2001 — НТК 25к

Аннотация: Термистор NTC 2,5k NTC 301 NTC 5K
Текст: Текст файла недоступен


Оригинал 		PDF NTCDP3LG252HGHBEA B20 / 80 3520 тыс. NTC 25k NTC 2,5k NTC 301 Термистор NTC 5K
3520 К

Резюме: NTCED
Текст: Нет текста в файле


OCR сканирование 		PDF Б-3400К 100кфл 3520 тыс. NTCED
2006-E6G 6-контактный IC

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал 		PDF AP4313 AP4313 E6G 6-контактный IC

Схема светодиодного драйвера на основе LM317

Как ИС регулируемого стабилизатора напряжения LM317 работает как источник постоянного тока?

Мы знаем, что IC LM317 — это микросхема регулятора напряжения, выход которой можно изменять с помощью внешнего резистора.
В наших предыдущих постах мы видели введение и принцип работы микросхемы LM317.
Настоятельно рекомендуется прочитать об основах LM317, идентификации контактов и его работе.
Но эту ИС можно использовать для обеспечения постоянного тока нагрузки (т. Е. Обеспечивает одинаковую величину тока даже при изменении нагрузки).


В этом посте давайте посмотрим, как мы можем сделать простой мини-проект DIY Electronics, используя концепцию источника постоянного тока.

Схема источника постоянного тока на основе LM317:

Это простой проект DIY (Сделай сам) на основе макетной платы, использующий LM317 IC и несколько пассивных компонентов для управления светодиодами или для обеспечения постоянного тока нагрузки.
В приведенной ниже схеме значение R следует выбирать в зависимости от требований к току нагрузки.

Методика рабочего проектирования:

Мы должны помнить следующие два важных факта о регулируемом стабилизаторе напряжения LM317 IC

.
  1. Выходное напряжение LM317 составляет
  2. Разность напряжений между выходным контактом (контакт 2) и контактом регулировки (контакт 1) всегда должна поддерживаться на уровне 1,25 В.

Из второй точки мы можем вывести, что ток, протекающий через резистор R, определяется следующим уравнением:

Из приведенного выше уравнения

  • Итак, в зависимости от предпочтительного тока нагрузки, мы можем поместить в схему резистор соответствующего номинала.
  • Чтобы получить точный выходной ток, мы можем использовать переменный резистор вместо резистора R в приведенной выше схеме.
  • Помните, что эта схема подходит (эффективна) для тока нагрузки менее 200 мА.
  • Рекомендуется использовать микросхему регулятора LM317, установленную на радиаторе.
  • Помните, что потери мощности в микросхеме LM317 равны:
  • Алюминиевый электролитический конденсатор вставлен в выходную сторону, чтобы избежать высокочастотных пульсаций.
  • На входной стороне керамический конденсатор малой емкости (0,1 мкФ) используется в качестве развязывающего конденсатора.
Светодиодный драйвер с регулятором LM317 IC:



Эта схема источника постоянного тока используется в качестве схемы драйвера светодиода. (Мы знаем, что светодиоды потребляют постоянный ток от источника).

  • Мы можем управлять одним светодиодом или несколькими светодиодами, подключенными параллельно, используя эту схему, как показано на следующих рисунках.
  • Вы можете собрать эти схемы на макетной плате.
  • Для этого проекта сначала используйте светодиоды общего назначения, которые потребляют 20 мА от источника питания.
  • Тогда попробуйте также светодиоды питания, которые потребляют от источника питания 100 мА и более.

Независимо от количества светодиодов, подключенных к нагрузке, он будет передавать одинаковое количество тока на все светодиоды согласно следующей формуле:

Вы также можете прочитать:

Как проверить транзистор с помощью мультиметра?
В чем разница между C и встроенным C?
555 Идеи для простых проектов на основе таймера

Спасибо, что прочитали о мини-проекте «Электроника» с использованием макетной платы… Пожалуйста, не просто прочтите и не покидайте страницу … Пожалуйста, поделитесь своими комментариями ниже ….

Использование LM317T со светодиодным освещением

Срок службы светодиодных ламп (теперь доступных в магазине REUK) сильно зависит от величины тока, проходящего через них. Хотя обычно они рассчитаны на 100 000 часов использования, если используемый ток вдвое превышает рекомендуемый срок службы светодиодной лампы может упасть до 100 часов или меньше.

Поэтому очень важно регулировать ток, протекающий через цепь светодиода.Это может быть достигнуто с помощью резисторов, однако безопаснее использовать микросхему LM317T в качестве регулируемого стабилизатора тока .

Обычно светодиодная схема Регулировка тока достигается подключением резистора последовательно со светодиодными лампами. (Прочтите нашу статью о создании собственных светодиодных прожекторов, чтобы узнать больше о выборе резисторов для светодиодных схем.) Резисторы очень дешевы и доступны в огромном диапазоне размеров. Однако использование резисторов для регулирования тока в цепи не является очень безопасным решением, особенно когда используется источник питания , нестабильный .Резистор, включенный последовательно со светодиодом, может привести к точному желаемому току, протекающему через светодиод при 12 В, но при 15 В этот ток может быть намного больше.

Проблемы с использованием резисторов для регулирования тока

Если вы подключите последовательно три светодиода — каждый с номинальным током 25 мА (0,025 А) и падением напряжения 3,6 В — на светодиодах будет падать в общей сложности 10,8 В. Если источником питания является батарея на 12 В, то необходимо дополнительно снизить напряжение 12-10,8 = 1,2 В, чтобы светодиоды оставались довольными.

Сопротивление равно напряжению, деленному на ток, поэтому 1,2 / 0,025 = 48 Ом — это размер необходимого резистора. Если подходящий резистор (50 Ом, поскольку это следующий изготовленный резистор с сопротивлением 48 Ом) будет последовательно соединен со светодиодами, тогда все будет работать правильно — ток 25 мА будет течь через светодиоды в цепи по желанию и 0,03 Вт (1,2 В * 25 мА) будет рассеиваться резистором в виде тепла.

Однако в большинстве систем возобновляемых источников энергии и напряжение батареи резко меняется в зависимости от зарядного тока.Когда аккумулятор не заряжается, он может выдавать только 12 Вольт, но когда он заряжается, он может легко превысить 14,5 В, особенно если небольшая батарея заряжается от большой солнечной панели PV или ветряной турбины. генератор.

Если в описанной выше цепи проходит 14,5 Вольт, а не 12 В, на которые она была рассчитана, то дополнительное сбрасываемое напряжение составляет 14,5–10,8 = 3,7 Вольт. Это означает, что через светодиоды будет проходить ток 3,7 В, разделенный на 50 Ом = 74 мА (поскольку все компоненты, подключенные последовательно, получают одинаковый ток), этого достаточно, чтобы сжечь их за несколько часов.

Регулировка тока с помощью LM317T

Получить фиксированный ток от источника питания с помощью LM317T на самом деле очень просто. Все, что требуется для фиксации тока, — это резистор . Резистор устанавливается последовательно между LM317T и цепью светодиода, при этом вход ADJ LM317T подключен к цепи между резистором и цепью светодиода.

LM317T всегда регулирует напряжение на входе ADJ до 1,25 В — и, следовательно, ток через резистор и, следовательно, через цепь светодиода будет постоянным.Все, что нам нужно сделать, это выбрать резистор, через который будет протекать номинальный ток светодиодов 1,25 В по закону Ома :

.
Требуемый резистор (Ом) = 1,25 (В) / номинальный ток светодиода (А)

Например, белые светодиоды в приведенном выше примере имели номинальный ток 0,025 А (25 мА). Поэтому нам нужен резистор 1,25 / 0,025 = 50 Ом в нашей цепи регулирования тока . ( Тот факт, что резистор, необходимый в этой схеме, был того же номинала, что и резистор в приведенном выше примере, был совпадением! )

Мощность, рассеиваемая резистором, определяется регулируемой 1.25 В, умноженные на ток 25 мА, = 0,03 Вт, поэтому стандартного резистора на 1/4 Вт более чем достаточно, чтобы справиться.

Щелкните здесь, чтобы перейти к нашему калькулятору тока LM317 (на фото выше). Просто введите желаемый фиксированный выходной ток, и отобразятся значение и номинальная мощность требуемого резистора.

Не забывайте о падении напряжения в LM317T

В LM317T упадет пара вольт, и поэтому источник питания, необходимый для приведенного выше примера, должен быть, по крайней мере, равен падению напряжения на светодиодах (10.8 В) плюс 2 В = 12,8 В. Ниже этого значения светодиоды не будут гореть, поэтому схема была бы лучше, если бы она была изменена так, чтобы два светодиода были подключены последовательно, а не три, если должен был использоваться источник питания 12 В.

Ограничения LM317T

LM317T принимает входное напряжение от 3 до 40 вольт и выдерживает средний ток 1,5 ампер. Чем выше напряжение и ток, тем горячее будет LM317T — поэтому может потребоваться подходящий радиатор TO-220 , иначе микросхема автоматически отключится и / или выйдет из строя.

Похожие записи

05.09.2023 0

Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

05.09.2023 0

Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

05.09.2023 0

Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
