Переделка аккумуляторного шуруповерта на питание от сети

Благодаря независимости от электрической сети, аккумуляторные шуруповерты пользуются большой популярностью у мастеров и строителей. При этом, рано или поздно батарея перестает держать заряд, что приводит к необходимости дополнительных затрат на покупку нового источника питания. Нередко аккумуляторы стоят дорого или нужный вариант отсутствует в продаже, поэтому встает вопрос, как переделать шуруповерт на сетевой в домашних условиях.

Содержание

1. Необходимые инструменты и материалы
2. Варианты источников питания
3. С блоком питания от компьютера
4. С китайским блоком питания
5. С зарядкой от ноутбука
6. С самодельным блоком питания
7. Выводы

Необходимые инструменты и материалы

Для переделки аккумуляторного устройства в электрическое первое необходимо оснастить источником, которое будет обеспечивать нужную силу тока. Элемент можно купить, взять от другой техники или усовершенствовать. Потребуются следующие материалы и инструменты:

• электроизоляционная лента;
• паяльник;
• отвертки разного размера;
• пассатижи;
• кусачки;
• строительный нож.

Чтобы перевести агрегат на зарядку от сети, потребуется корпус для преобразователя. Для этого подойдет оболочка родного аккумулятора, которую придется немного переделать.

Варианты источников питания

При преобразовании аккумуляторного инструмента в электрический нужно помнить, что выходное напряжение у нового агрегата должно варьироваться от 12 до 18 В. Существует несколько вариантов источников питания, позволяющих осуществить данную манипуляцию:

1. Импульсный. Работает по инверторной системе – выпрямляет выходной ток, преобразует его в высокочастотные импульсы, а затем напрямую или через трансформаторы передает шуруповерту. К основным плюсам такого варианта относят высокий КПД, малые размеры и защиту от короткого замыкания.
2. Трансформаторный. Источник питания данного типа состоит из понижающего трансформатора, выпрямителя, стабилизатора и конденсатора. В некоторых случаях в схему добавляют предохранитель и высокочастотный фильтр, способствующий устранению помех. В сравнении с импульсным источником трансформаторный считается более мощным. К его плюсам относят и низкую цену, но он уступает по уровню КПД, характеризуется громоздкостью.

При выборе последнего варианта часть выходного напряжения будет уходить на стабилизатор, поэтому максимальное значение тока должно быть немного выше необходимого.

С блоком питания от компьютера

Процедура отличается легкостью переделки, доступностью необходимого элемента. Следующая схема подскажет, как подключить шуруповерт к сети, используя в качестве источника питания блок от компьютера:

1. В выбранном варианте преобразователя находят кабеля черного и зеленого цвета на большом квадратном разъеме, которые нужно подсоединить друг к другу и заизолировать.
2. С другого разъема удаляют все провода, кроме желтого и черного.
3. С агрегата снимают батарею и извлекают из нее все элементы, отработавшие свой ресурс.
4. К клеммодержателям, расположенным внутри аккумуляторного корпуса, припаивают кабель низкого напряжения.
5. Шнур выводят наружу через просверленное в корпусе АКБ отверстие, что позволяет соединить его с черным и желтым проводами блока питания.
6. Все открытые контакты изолируют специальной лентой.

Для проверки результата пользователь должен подключить шуруповерт к сети с напряжением 220 вольт. К достоинствам метода относят надежность, долговечность источника, наличие защиты от перегрузок. Основным недостатком выделяют большие габариты.

Компьютерный блок выбирают с мощностью не менее 300 Вт. Какие провода дают напряжение 12 В обычно указано на корпусе.

С китайским блоком питания

При отсутствии ненужного компьютерного блока питания подойдет бюджетный вариант в виде недорогого элемента китайского производства, который можно пробрести на любом радиорынке. Напряжение на выходе у такого источника должно составлять 24 В. При этом его потребуется переделывать, чтобы он передавал на инструмент ток силой не более 18 В.

Ниже будет рассказано, как переделать шуруповерт из аккумуляторного в сетевой, используя китайский преобразователь:

1. В приобретенном элементе выполняют замену резистора с высоким постоянным сопротивлением (R10) на регулируемый с максимальным пределом 10 кОм (значение параметра выставляют выше 2300 Ом, иначе шуруповерт не будет работать).
2. Подают ток на источник.
3. С помощью мультиметра замеряют показатели.
4. Настраивают ампераж регулируемый резистора, чтобы значение на выходе не превышало 9 А.
5. Извлекают внутренние комплектующие из корпуса АКБ электроинструмента.
6. Припаивают кабель блока питания к контактам, а затем выводят его наружу, просверлив отверстие в «коробке» аккумулятора.
7. Обновленную батарею крепят к корпусу агрегата для проведения пробного запуска.

Переделанный аккумулятор станет легче после извлечения всех элементов, что приведет к потере балансировки.

Для ее нормализации рекомендуют разместить внутри пустого корпуса АКБ небольшой груз. Также стоит позаботиться и о достаточной длине кабеля, соединяющего инструмент с источником питания. В противном случае это негативно отразится на комфорте эксплуатации электрошуруповерта.

Время непрерывной работы такого сетевого агрегата не должно превышать 20 мин., так как дешевый китайский блок не рассчитан на высокие нагрузки.

С зарядкой от ноутбука

Подключение аккумуляторного шуруповерта к сети 220 В можно осуществить, используя зарядку от ноутбука. Легкость переделки обусловлена способностью зарядного устройства такого типа преобразовывать высокое напряжение в малый выходной ток до 19 В. Следующий алгоритм подскажет пользователям, как сделать шуруповерт проводным инструментом:

1. Извлекают из аккумулятора агрегата разрядившиеся «банки», оставляя только клеммы.
2. Обрезают выходной кабель зарядного устройства ноутбука, зачищая конец от изоляции.
3. Используя паяльник, соединяют клеммы в корпусе АКБ с оголенными проводами источника питания (пайку рекомендуют проводить с применением специальной жидкости, называемой флюс, которая образует на медных кабелях защитную пленку, предотвращает их окисление).
4. Соединения изолируют специальной лентой.
5. В корпусе аккумулятора просверливают отверстие, чтобы выпустить через него шнур зарядки наружу.
6. Проверяют работоспособность переделанного сетевого инструмента путем его включения.

В сравнении с компьютерным блоком, зарядное устройство от ноутбука обладает более компактными габаритами и меньшей массой, поэтому не сделает шуруповерт громоздким. Такой агрегат легко транспортировать или переносить в другое место работы.

С самодельным блоком питания

Еще одна возможность запитать шуруповерт от розетки с напряжением 220 В заключается в использовании самодельного преобразователя. При этом потребуются небольшие познания в электротехнике, но готовый блок питания получится компактным.

Это позволит разместить его в корпус старого аккумулятора.

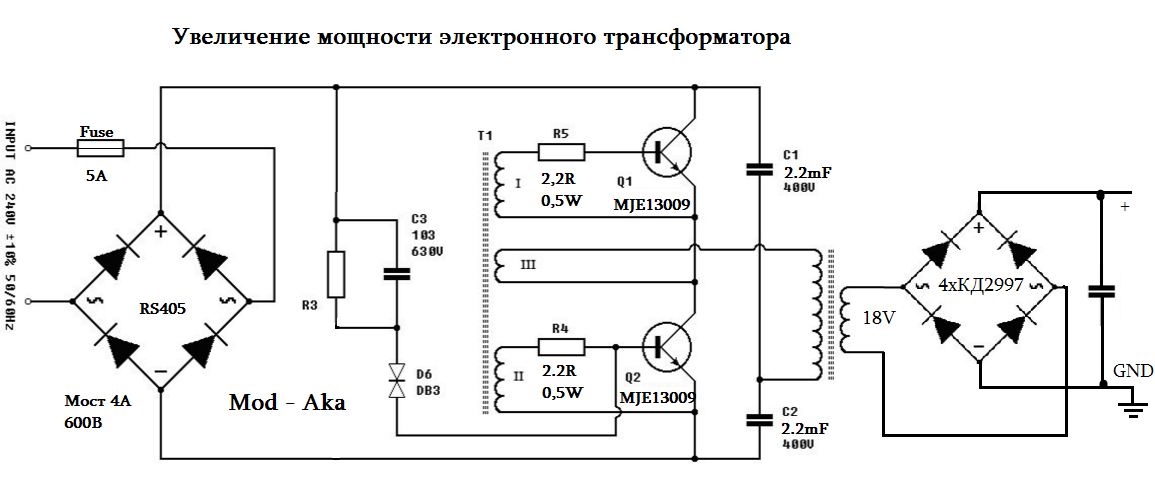

Следующая схема подскажет, как сделать шуруповерт своими руками сетевым:

1. Из корпуса АКБ инструмента извлекают все элементы, пришедшие в негодность.
2. Собирают самодельный преобразователь из покупных деталей – трансформатор, выпрямитель, фильтр, стабилизатор (все составляющие электрической схемы припаивают к монтажной плате).
3. В корпусе аккумулятора просверливают отверстия для выхода проводов.
4. Помещают самодельный блок внутрь (тестером проверяют наличие напряжения на выходе).
5. Соединяют кабеля низкого напряжения с клеммами.
6. Сетевые провода выводят наружу.
7. Собирают корпус и вставляют готовый блок в инструмент.

Правильность переделки проверяют путем подключения агрегата к электрической сети.

При сборке самодельного блока нужно учитывать размеры комплектующих, чтобы полученная конструкция свободно помещалась в корпусе аккумулятора. Выбранные детали должны обеспечивать мощность инструменту не менее 300-400 Вт.

Выводы

Переделку аккумуляторного шуруповерта в сетевой считают несложной задачей. Мастер должен обладать хотя бы элементарными знаниями в электротехнике. При желании преобразователь можно собрать самостоятельно, но легче использовать готовые варианты с подходящими параметрами. Представленная информация научит, как подключить шуруповерт к сети от блоков питания разного типа.

Переделка шуруповерта на питание от сети 220В (напрямую от розетки)

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

1. Инструмент получает новую жизнь.
2. Больше не нужны батареи, требующие заряда.
3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Подготовка, материалы и инструменты

Мой вариант переделки достаточно прост, потому инструментов и материалов понадобилось минимум.

Инструмент:

• Резак или нож;
• Пассатижи;
• Паяльник.

Оговорюсь, что переделка вполне бытовая/кустарная, и настоящие мастера воспользуются тут паяльной станцией, обжимкой для зачистки и прочими девайсами, но производимые на кухне манипуляции вполне себе достойны и элементарного домашнего инструмента.

Материалы:

• Изолента — куда без неё;
• Провод — под такой ток достаточно 0,5 мм2;
• Капля припоя (если вообще будете паять, можно зажимать).

Я перед началом работы изолировал своё место — проложил газетами, дабы не уделать жилую комнату и воспользовался деревянной подложкой для безопасной пайки.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания	Достоинства	Недостатки
Комплектное зарядное устройство шуруповёрта.	Несложная переделка. Используется существующее зарядное устройство. Не требуется подбирать напряжение блока питания. Не требуется вмешательство в электрическую схему шуруповёрта.	Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.	Несложная переделка. Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Поиск готового компактного блока питания на требуемое напряжение. Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.	Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Требуется подобрать схему и найти радиодетали. Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания	Несложная переделка.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает место на столе. Нужно найти походящий блок питания.
Блок питания от компьютера	Несложная переделка. Компьютерный блок питания легко найти. Подойдёт любой блок питания от 300 Вт.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает много места на столе.

Варианты изготовления блока питания

Можно воспользоваться штатным зарядным устройством для этой цели. Вот как из аккумуляторного шуруповерта сделать сетевой: нужно выполнить следующее:

• С корпуса зарядного устройства надо снять крышку.
• В нём нужно проделать отверстие для подсоединяемого двужильного провода.
• На плате можно увидеть клеммы, к которым раньше подключался аккумулятор для подзарядки. К ним нужно подсоединить жилы приготовленного провода чтобы переделать шуруповерт для такой работы. При этом нужно учесть полярность клемм. Для её определения надо просмотреть надписи на плате или на корпусе устройства.
• Нужно открыть корпус аккумулятора шуруповерта и извлечь из него все гальванические элементы.
• В нём делают отверстия для провода.
• Провода, которые были припаяны к клеммам зарядного устройства подключаются с соблюдением полярности к выходным контактам аккумулятора.
• После того, как корпус будет собран, инструмент можно использовать.

Хотя рекомендуется проводить подключение питания с учётом полярности, тем не менее, если подключить контакты в другом порядке, то это будет означать, что вот как можно переделать аккумуляторный шуруповерт на сетевой — направление вращения изменится на противоположное. В большинстве шуруповертов предусмотрена возможность его переключения, что даёт возможность не зависеть от соблюдения полярности при переключении.

Лабораторный БП

Использование зарядки от ноутбука

Зарядное устройство от ноутбука можно заменить для данного инструмента, сделав лишь незначительные изменения. Он на входе получает напряжение переменного тока от сети 220в, а на выходе выдаёт постоянный ток 12в.

Однако, всё же необходимо будет провести доработку проводов:

1. Штекер, который применяется для ноутбука, не подойдёт для шуруповерта. Поэтому необходимо будет обрезать провод, выходящий из зарядки, и зачистить его.
2. Если необходимо, к нему нужно присоединить кабель нужной длины.
3. Корпус инструмента нужно разобрать.
4. Кабель подсоединяется к тем клеммам, откуда подаётся электропитание на шуруповерт. В корпусе инструмента нужно сделать отверстие для него.
5. Инструмент, после того, как его соберут, будет готов к работе.

Важно!!!! После того, как переделка будет окончена, нужно будет подключить источник питания к сети и убедиться, что инструмент находится в рабочем состоянии.

Схема питания зарядки от ноутбука

Блок питания от компьютера как основа

Можно сделать электропитание инструмента таким, чтобы он использовал блок питания компьютера. Вот как ещё сделать блок питания для шуруповерта: для переделки таким способом необходимо сделать следующее:

• Надо найти или приобрести блок питания, мощность которого будет не меньше 300 Вт.
• Корпус шуруповерта нужно разобрать и найти место подсоединения проводов для электропитания двигателя. К ним подсоединяют жилы приготовленного заранее провода.
• В корпусе надо проделать отверстие для вывода проводов.
• Для подсоединения к блоку питания потребуются специальные разъёмы. Один из них припаивается к проводам, идущим от шуруповерта, другой уже установлен на проводе, который соединён с компьютерным блоком питания. Это нужно для того, чтобы запитать шуруповерт от сети
• Теперь надо собрать корпус шуруповерта.

Теперь осталось проверить, как работает инструмент. Для этого нужно подключить блок питания к розетке 220в, и включить в него шуруповерт.

Питание из зарядного устройства автомобиля

Можно переделать этот инструмент так, чтобы получать питание от автомобильного аккумулятора. В этом случае автономность увеличивается, так как можно будет пользоваться шуруповертом в непосредственной близости от автомобиля.

Для того, чтобы переделать вольтовое напряжение на 220 В нужно:

1. Разобрать корпус инструмента. При этом можно увидеть контакты, к которым должно подключаться питание.
2. Надо подготовить провода, которые применяются для того, чтобы зарядить автомобильные аккумуляторы. На них имеются зажимы «крокодил». Другие концы нужно аккуратно зачистить ножом.
3. Провода прикрепляют к контактам для питания шуруповерта. Их можно прикрепить стяжками или припаять. Последний вариант будет более надёжным.
4. В корпусе инструмента нужно сделать отверстие для проводов.
5. Теперь корпус шуруповёрта нужно собрать.

Для выполнения работы нужно будет провода с помощью зажимов подсоединить к автомобильному аккумулятору.

Питание из зарядного устройства

Самодельный блок питания

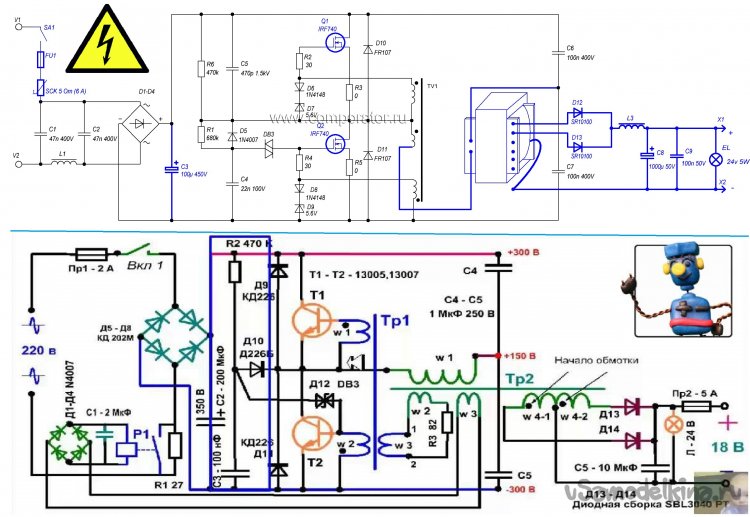

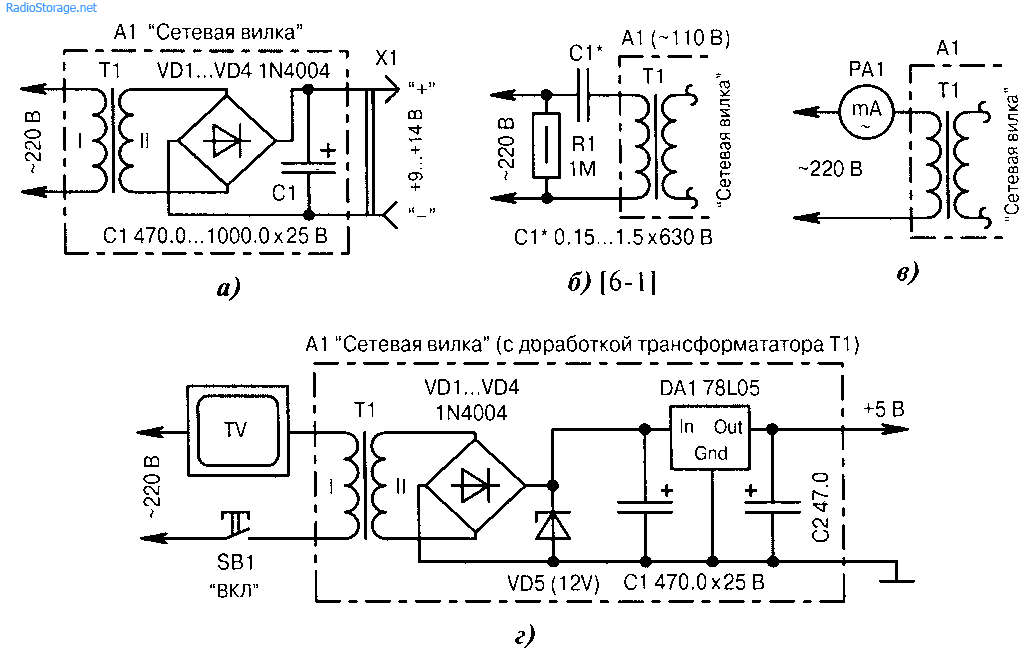

Сделав блок питания для шуруповерта своими руками согласно одной из схем, его нужно вставить корпус и соединить проводами с мотором инструмента.

Сетевой блок встроенный в АКБ

Один из вариантов переделки шуруповерта в сетевой состоит в том, что блок питания, который преобразует переменный ток 220в в постоянный 12в, можно поместить непосредственно в корпус аккумулятора. Для этого надо выполнить следующие действия:

• Необходимо разобрать корпус элемента питания.
• Из него вынимается содержимое.
• Предварительно необходимо приобрести блок питания, который имеет необходимые для работы шуруповерта характеристики.
• Из покупного устройство необходимо извлечь системную плату и установить её в корпус, где ранее был аккумулятор шуруповёрта.
• Выходные провода присоединяются к контактам аккумулятора.
• Для входных проводов, по которым будет поступать напряжение 220в, нужно проделать отверстие в корпусе.
• Теперь шуруповерт надо собрать.

После сделанных изменений этим инструментом можно пользоваться там, где имеются электрические розетки.

Сетевой блок

Устройство прибора

Шуруповёрт состоит из нескольких основных элементов:

1. Цилиндрический электродвигатель, питающийся от тока. Внутри корпуса расположены постоянные магниты, которые позволяют конструкции набирать достаточный крутящий момент. Они также удобны при необходимости ремонта. Вал двигателя содержит шестерню планетарного редуктора.
2. Ограничитель крутящего момента. Необходим для ограничения усиления при работе с шуруповёртом. Передаёт крутящий момент через шарниры, прижимаемые внутренней пружиной.
3. Планетарный редуктор. Назван в честь Солнечной системы, на которую похож при сборке. Расположен в отдельном корпусе и состоит из нескольких шестерёнок и других деталей. Выполняет функцию усилия на регулятор нагрузки. В режиме дрели работает усиленнее.
4. Регулятор оборотов с осуществлением реверса. Задействуется он при изменении полярности подключения.
5. Аккумулятор устройства. Представляет собой несколько отдельных питательных элементов в одной оболочке. Вольтаж в разных устройствах колеблется от 9 до 25V.

Прибор в разобранном состоянии Источник stroy-podskazka. ru
При неисправности аккумуляторной батареи предусмотрены варианты замены или ремонта. Менять такие батареи обычно дорого, так как в дешёвом устройстве замена будет примерно равна полной стоимости шуруповёрта. Ремонт не всегда можно осуществить, к тому же, как и в первом варианте, его стоимость будет приближена к полной цене прибора. Но существует ещё и третий вариант, такой как переделать шуруповёрт на работу от сети, что позволит использовать инструмент дальше без особых затрат и усилий.

Советы по использованию электрошуруповерта

Когда блок питания 12-18 вольт собран, шуруповерт становится сетевым. Использовать его нужно по правилам:

• каждые 20 минут работы делайте перерыв на 3-5 минут, чтобы блочный элемент остыл;
• если эксплуатируете внешний агрегат, то следите за его чистотой. Он не должен быть пыльным, грязным. Так устройство будет нагреваться быстрее и работать менее эффективно;
• обновленный инструмент запрещено использовать на высоте более 200 сантиметров;
• снабдите элемент устройством защитного отключения. При проблемах с сетью УЗО спасет оборудование от поломки;
• все провода должны быть надежно припаяны.

Как правильно использовать переделанный шуруповерт?

Пользоваться таким переделанным шуруповертом можно практически как и обычным, работающим от сети. Но все же рекомендуется соблюдать определенные меры предосторожности.

• Не работайте устройством без перерыва. Делайте небольшие промежутки для отдыха каждые 20 минут.
• Регулярно чистите блок питания от скапливающейся внутри пыли.
• Не используйте переделанный шуруповерт слишком высоко от земли или пола (выше 2 м).
• Контролируйте состояние проводов — во время работы они не должны быть пережаты или слишком натянуты.

Соблюдайте правила использования переделанного шуруповерта
Вот так относительно легко и просто можно подарить вторую жизнь вашему любимому шуруповерту с окончательно умершей батареей. Это хороший способ продлить срок его службы и сэкономить деньги на покупке нового прибора. Главное — запастись терпением и внимательно выполнить все рекомендации, приведенные в инструкции выше.

Инструменты для замены питания

Многие пользователи при поломке устройства задаются вопросом: как сделать шуруповёрт для работы от сети. Способ с переделкой устройства на сетевой тип питания может показаться достаточно сложным, однако, владея необходимыми навыками, можно произвести качественный ремонт шуруповёрта. Устройство после этого прослужит ещё несколько лет. Для переделки понадобится:

• зарядное устройство, от которого питался внутренний аккумулятор;
• многожильный провод;
• неисправный аккумулятор прибора, который вышел из строя;
• паяльник;
• кислота.

Все эти инструменты и детали помогут изменить прибор для работы от сети 220V.

Ремонт шуруповёрта Источник ytimg.com

Недостатки аккумулятора

1. Нуждается в регулярной подзарядке. Рано или поздно аккумуляторы выработают свой ресурс циклов перезаряда.
2. Чем дешевле инструмент, тем быстрее наступит время переделки.

В этом нет ничего зазорного, но следует отдавать себе отчет: производитель экономит так же, как и вы. Следовательно, самый дорогой блок (а это именно батарея) при комплектации будет самым дешевым.

В результате мы получаем отличный инструмент с исправным двигателем и не изношенным редуктором, который не работает по причине некачественного аккумулятора.

Есть вариант приобрести новый комплект батарей, или заменить в блоке неисправные аккумуляторы. Однако это бюджетное мероприятие. Стоимость сопоставима с покупкой нового шуруповерта.

Второй вариант – применение запасного или старого аккумулятора от автомобиля (если он у вас имеется). Но стартерная батарея имеет большой вес, и пользование таким тандемом не очень комфортно.

ВАЖНО! Многие шуруповерты имеют рабочее напряжение 16-19 вольт. Даже полностью заряженный автомобильный аккумулятор такого напряжения не обеспечит. А мы подразумеваем использование АКБ б/у, где на клеммах может быть максимум 10,5-11,5 вольт.

Как переделать электрическую отвертку на сетевую

Аккумуляторная электрическая отвертка — довольно удобный инструмент, но иногда преимущества таких моделей оборачиваются недостатками. Когда аккумулятор полностью разрядится, необходимо купить новый аккумулятор. Это может быть очень дорого, а в некоторых случаях просто невозможно найти подходящий аккумулятор, например, если модель давно снята с производства.

Для смены отвертки для работы на сеть вполне реально. Это требует некоторых усилий, но в усовершенствованном устройстве нет необходимости переустанавливать батарейки.

Если переделать аккумуляторную электрическую отвертку , крутящий момент в ней всегда останется прежним

Зачем

переделывать аккумуляторную электрическую отвертку в аккумуляторную отвертку?

Машины с батарейным питанием периодически разряжаются энергии , если они не используются в течение длительного периода времени. Этот факт и является проблемой, так как частые перепады заряда в аккумуляторе портят основные компоненты. В результате на первых стадиях выхода из строя батарея держит все меньше и меньше заряда. Полной поломки детали в такой ситуации не допустить, лучше либо заменить ее, либо обменять на новую. Кстати, стоимость первого и второго варианта будет одинаковой.

Совет: Если пользователь собирается работать на твердых поверхностях, выбирайте агрегаты с параметрами вращения не менее 20 Нм. Вот на что похож механизм Sparky BR2 10.8Li-C HD.

Вторая причина переделывать аппарат — качество эксплуатации. Владельцы таких устройств легко подтвердят, что процесс крутящего момента иногда прерывается. Раздражает и то, что мощность опять не на лучшем уровне, виновата частичная разрядка. Положение спасает подключение устройства к сеть питание. Вот какие преимущества мы получаем в итоге:

• Время перезарядки сократится и вы сможете приступить к работе в любое время.
• Функционирование без ограничений, гарантия того, что устройство не остановится на полпути к выполнению своей работы.
• Финансовая выгода: нет необходимости периодически менять батарею.

Совет: Качественное оборудование имеет защиту от поломки, которая находится возле сопла. Такая защита есть у Bosch PSR 1200 и Bosch GSR 12V-15.

Как пользоваться

Перед использованием электрошуруповерта каждый человек должен ознакомиться с правилами ее эксплуатации. Есть несколько рекомендаций, которых следует придерживаться:

• Работать только в устойчивой позе, обращая внимание на положение рук и ног;
• Если приходится вкручивать шурупы на высоте, то лучше использовать стремянку;
• Если вам необходимо вкручивать шурупы на большой высоте, используйте стремянку;; каждые полчаса делать перерыв, чтобы инструмент остыл;
• при сверлении приходится фиксировать заготовку, чтобы она не двигалась.

Еще одно важное правило, которое необходимо соблюдать, — регулярно проверять все детали.

Перед работой следует осмотреть отвертку электрическую , чтобы убедиться в отсутствии повреждений.

Импульсный блок питания для электрошуруповерта

В импульсных блоках входное напряжение преобразуется в высокочастотные импульсы после прохождения через выпрямитель. Схемы достаточно, чтобы собрать устройство самостоятельно. Для его создания вам понадобится опыт работы в области радиотехники и электроники.

Простейший импульсный силовой источник

Схема импульсного силового источника для аккумуляторной электрической отвертки представляет собой выпрямитель мостового типа. На схеме ниже вместо диодов стоят полевые аналоговые транзисторы. Компаратор используется для контроля работы транзисторов и сравнения напряжения на выходе конденсатора и трансформатора. Когда через транзисторные диоды протекает ток, начинает работать выпрямитель. Это происходит при запуске, когда на конденсатор в выпрямителе поступает около 5 вольт.

Схема блока переключателей на 18 вольт

Термостат может быть встроен в цепь. Это аварийное отключение при перегреве. Нет необходимости встраивать термостат, но он защищает балластный резистор.

Когда на конденсатор поступит напряжение 10 Вольт, запустится компаратор в ячейке D1. Контакты реле соединены шунтами в обход балластного резистора. Напряжение подается с симистора в ячейке Т1, который открывается компаратором при зарядке конденсатора. В схему встроены светодиоды, указывающие на функциональность оповещателя.

Этот импульсный блок питания рассчитан на 18 вольт, но напряжение регулируется. Для этого сделайте больше или меньше витков трансформатора.

Последовательность действий при сборке схемы импульсного блока питания:

• Поставить терморезистор на ввод и смонтировать диодный мост.
• Припаяйте транзисторы.
• Конденсаторы для пайки.
• Установить диоды на выходе.

Полевые транзисторы синхронизируются настройкой драйверов. Не закорачивайте фланцы транзисторов. Устанавливается с изоляционными шайбами.

Переделка аккумуляторного шуруповерта

от сети эксплуатация

Что делать, если любимый аккумуляторный электрический шуруповерт служит вам верой и правдой много лет, но в самый неподходящий момент. во время самоизоляции. перестал держать заряд? И столько всего с ним можно сделать, пока всем #betterdoma! Преобразование аккумуляторной электрической отвертки для работы от сети . специально для вас в этом материале. Мы расскажем, как это сделать быстро, покажем примеры и объясним, как пользоваться таким самодельным электрошуруповертом.

Давайте узнаем, как запитать аккумуляторную электрическую отвертку от сети

Нужно ли ремонтировать отвертку

Когда аккумулятор перестает держать заряд, незаменимый механический помощник становится бесполезным инструментом. Покупать еще один аккумулятор невыгодно, ведь стоимость аккумулятора иногда может доходить до 50% от цены нового инструмента. Поэтому каждый вдумчивый хозяин начинает задумываться над вопросом переделки шуруповерта на сеть мощность.

Можно попробовать восстановить работоспособность батареи, но это будет временное решение. В будущем он все равно будет быстро разряжаться. Переделка на питание шуруповерта от 220 В своими руками – лучший вариант восстановления работоспособности техники. Что дает такое решение:

• устройство может полноценно работать дальше;
• нет необходимости использовать аккумуляторы, требующие зарядки;
• крутящий момент оборудования не зависит от состояния заряда аккумулятора.

Единственным недостатком является то, что это зависит от длины шнура power и наличия электропитания power .

Меры предосторожности

Перед использованием беспроводного электроинструмента необходимо ознакомиться с некоторыми мерами предосторожности:

• прибор можно хранить при температуре не ниже 0 градусов Цельсия;
• Не допускайте попадания жидкости на аккумулятор;
• заряжайте аккумулятор только при температуре 10-50 градусов Цельсия;
• Не заряжайте поврежденный аккумулятор.

Довольно часто владельцы аккумуляторных шуруповертов сталкиваются с ситуациями, когда аккумулятор перестает работать. В таких случаях необходимо подключить устройство к сети . Однако перед тем, как это сделать, необходимо знать, как переключить эл. шуруповерт на 220В и что для этого нужно сделать.

Типы аккумуляторов

В электрических шуруповертах используются аккумуляторы различного напряжения и состава. Все они имеют преимущества и недостатки в эксплуатации.

Как было сказано выше, самые популярные аккумуляторы – никель-кадмиевые. Отлично удерживают в разряженном состоянии и имеют приемлемую цену. Недостатками являются высокая скорость саморазряда и низкая емкость. Такие аккумуляторы также имеют небольшое количество циклов полной зарядки и разрядки.

Улучшенные модели аккумуляторов. никель-металлгидридные аккумуляторы. То же напряжение, что и у никель-кадмиевой батареи, 1,2 В. Однако он имеет более низкую скорость саморазряда и уменьшенный эффект памяти, что позволяет ему функционировать дольше. Существенный недостаток. плохая переносимость минусовых температур. Не стоит оставлять его разряженным надолго.

Самые современные аккумуляторы — литий-ионные, с напряжением до 3,6 В. Такие аккумуляторы не имеют эффекта памяти и практически не разряжаются пассивно. Высокая емкость аккумулятора позволяет компактно разместить его в корпусе, тем самым повышая комфорт использования. Количество циклов полной зарядки и разрядки существенно выше, чем у предыдущих аккумуляторов. Среди недостатков — высокая стоимость и снижение емкости аккумулятора после трех лет эксплуатации.

Типы аккумуляторов

В этих устройствах используются элементы различных типов и напряжений, каждый из которых имеет свои преимущества и недостатки.

Преобразование аккумуляторной дрели в сетевую без потери крутящего момента

Наиболее распространены никель-кадмиевые (Ni. Cd) 1,2 В.

усовершенствованные 1,2 В никель-металлгидридные (Ni-MH) аккумуляторы.

Самый современный литий-ионный (Li-Ion) 3,6В.

• без эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная мощность, позволяющая уменьшить массу и габариты устройства;
• во много раз большее количество циклов заряда/разряда, чем у других типов аккумуляторов.

Блок питания — преобразование блока питания ПК для запуска инструментов на 12 В

\$\начало группы\$

Я пытаюсь модифицировать старый блок питания ПК мощностью 350 Вт для работы с некоторыми беспроводными инструментами на 12 В и 9,6 В.

Я подключил 2 резистора 10 Ом 5 ​​Вт параллельно между 5 В и землей и замкнул зеленый провод на землю. Я могу легко запустить отвертку на 5 В прямо с молекса. Я также могу запустить двигатель 12 В без нагрузки напрямую от молекса.

Но когда я пытаюсь запустить дрель на 9,6 В от шины 12 В, блок питания отключается. Я могу запустить эту дрель от настенного адаптера на 12 В, и она работает нормально, но адаптер не обеспечивает достаточного тока, поэтому дрель слабая.

В чем может быть проблема с блоком питания? Большое спасибо.

• блок питания
• преобразование

\$\конечная группа\$

3

\$\начало группы\$

Вероятно, обнаруживает перегрузку по току и отключает выход 12 В.

Редактировать: Стандарт ATX гласит (я предполагаю, что это блок питания ATX), что выходы должны быть отключены, если на выходе происходит короткое замыкание/перегрузка по току.

Это означает для вас: Вы можете измерить ток, который потребляет дрель, чтобы убедиться, что вы находитесь на правильном пути для решения этой проблемы. Если действительно есть условие OC, вы можете увеличить мощность двигателя дрели с помощью ШИМ. Если ваш мультиметр не поддерживает ток более 10 А, просто добавьте последовательно небольшой токовый шунтирующий резистор и измерьте напряжение на этом резисторе. Но мультиметр, скорее всего, будет слишком медленным для такого рода измерений, поэтому было бы полезно, если бы у вас был доступ к осциллографу.

\$\конечная группа\$

9

\$\начало группы\$

Блок питания ATX мощностью 350 Вт обычно может выдавать около 25-30 ампер, я думаю. Учитывая потребляемую мощность вашей дрели, блок питания определенно может справиться с токами БЕЗ НАГРУЗКИ. Но при попытке сверлить он будет потреблять больше тока, с которым блок питания может не справиться.

Сколько проводов от шины +12 В вы используете для запуска дрели? Вы собрали это вместе? Обычно ток 12 В распределяется по всем проводам +12 В.

Если объединение всех +12 В не решит вашу проблему, значит, вам не повезло. ATX не может справиться с полным током нагрузки. Вам нужна более высокая мощность, например, 475 Вт или 500 Вт ATX, по крайней мере (не могу сказать наверняка, не зная полного тока нагрузки дрели при 12 В).

Также, пожалуйста, не пытайтесь открыть и отключить защиту от перегрузки по току, она была добавлена ​​туда не просто так.

\$\конечная группа\$

4

\$\начало группы\$

Это связано с защитой цепи от перегрузки по току/перенапряжению — вам необходимо внести небольшую модификацию в микросхему, особенно если ваш блок питания использует микросхему TL494, KA7500 или SDC7500, процесс такой же. Просто подключите контакт 4 к земле и отключите исходные соединения цепи, которые соединяются с контактом 4. В этом видео показано, как это сделать. Как снять защиту от перегрузки по току / перегрузки для блока питания ATX

.
